  1. 住宅規劃設計 全方位整合實務 黃耀德建築師 2009-07-24 台中市建築師公會學術研討

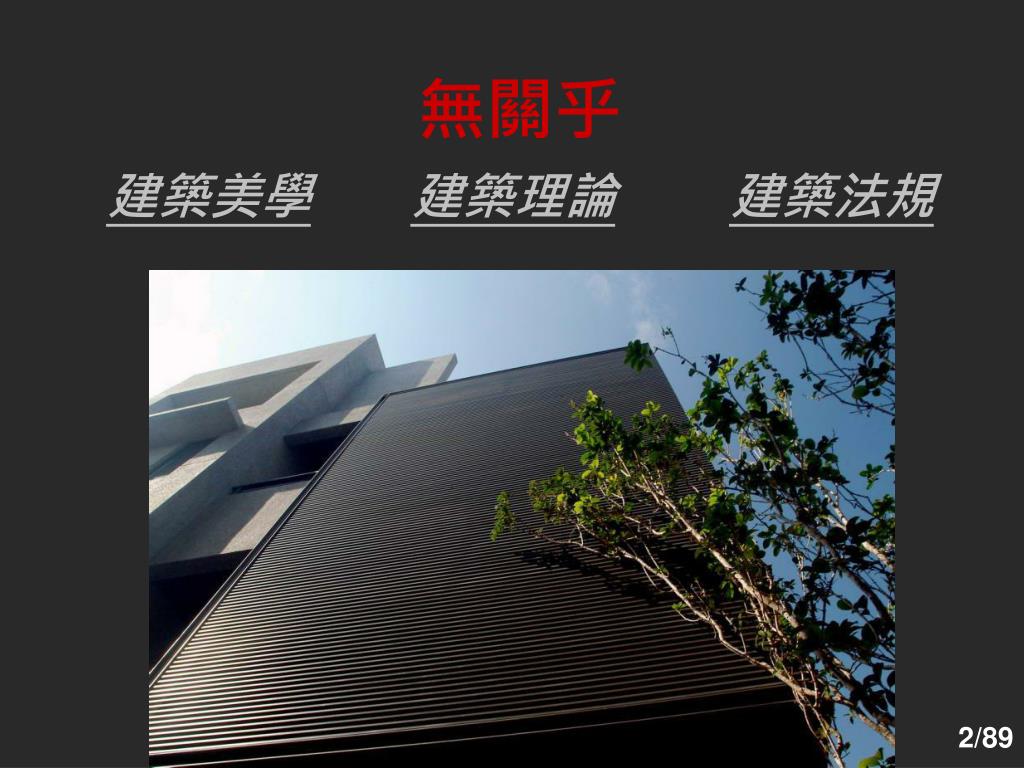

  2. 無關乎 建築美學建築理論建築法規

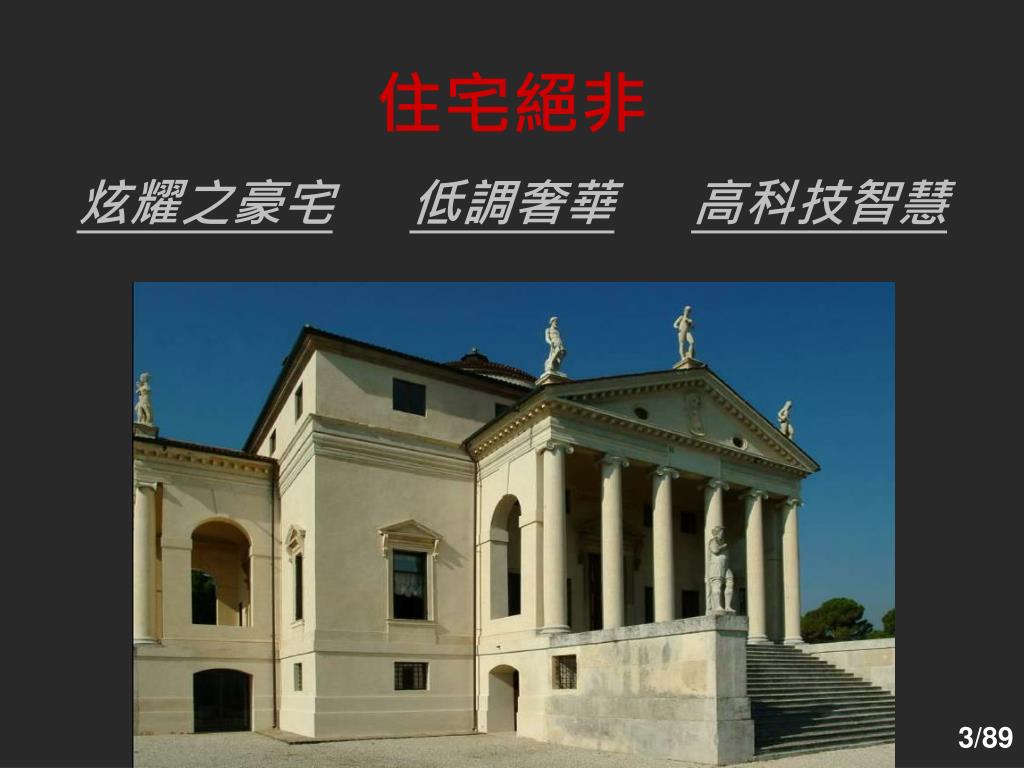

  3. 住宅絕非 炫耀之豪宅低調奢華高科技智慧

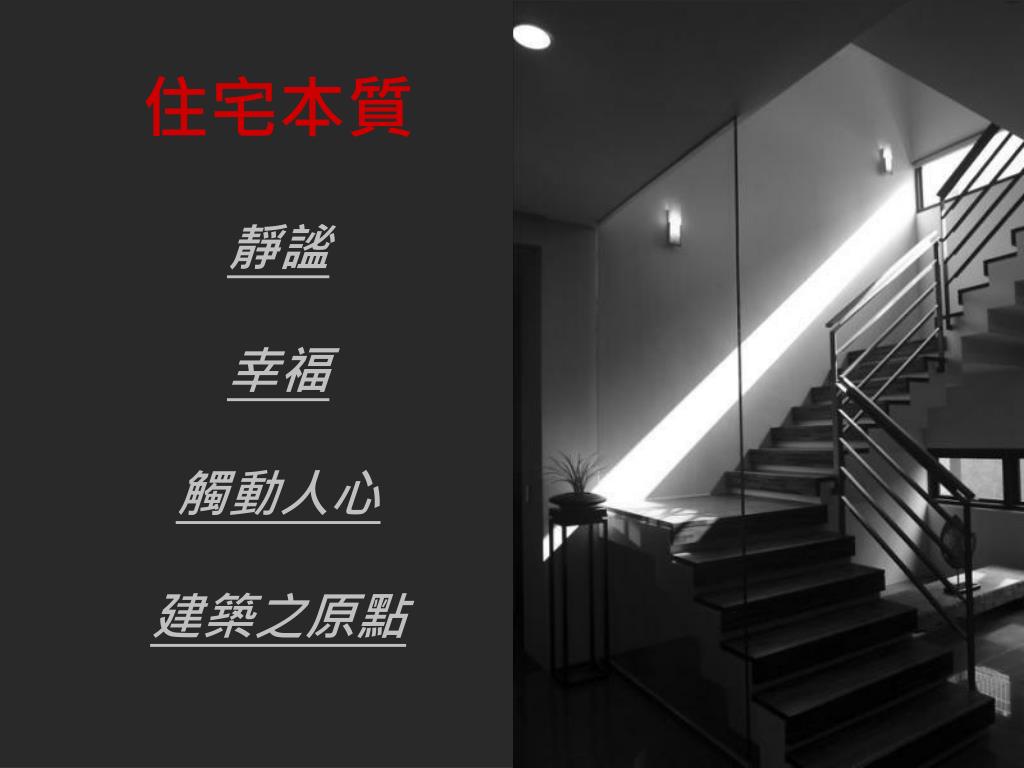

  4. 住宅本質 靜謐 幸福 觸動人心 建築之原點

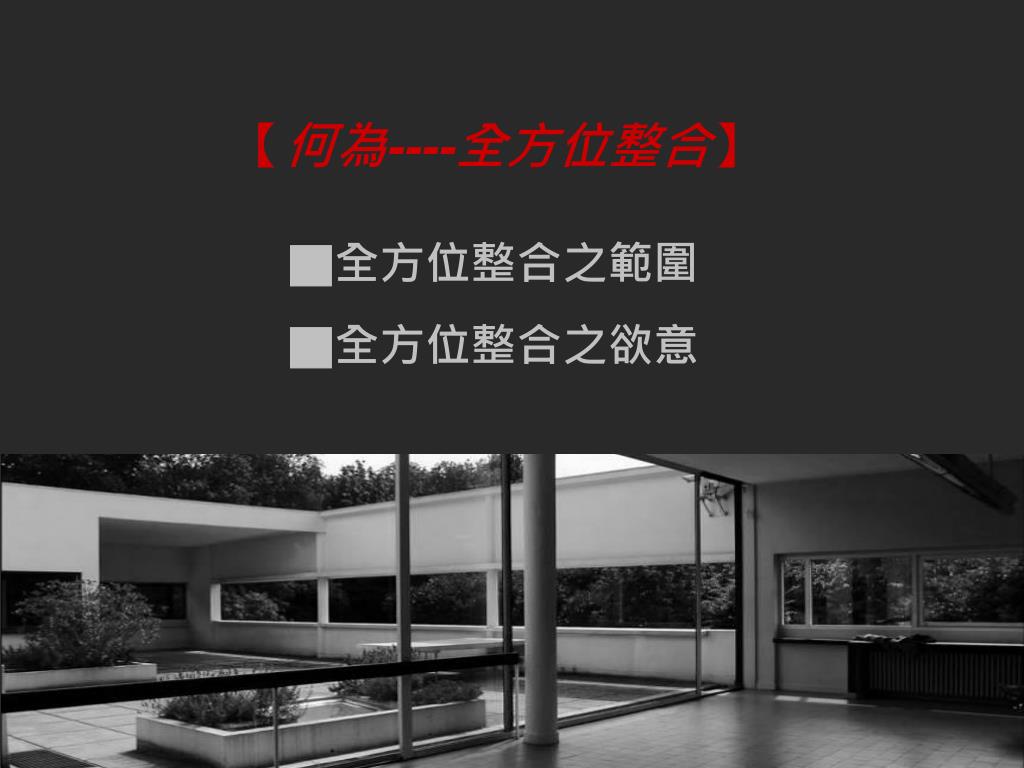

  5. 【何為----全方位整合】 ■全方位整合之範圍 ■全方位整合之欲意

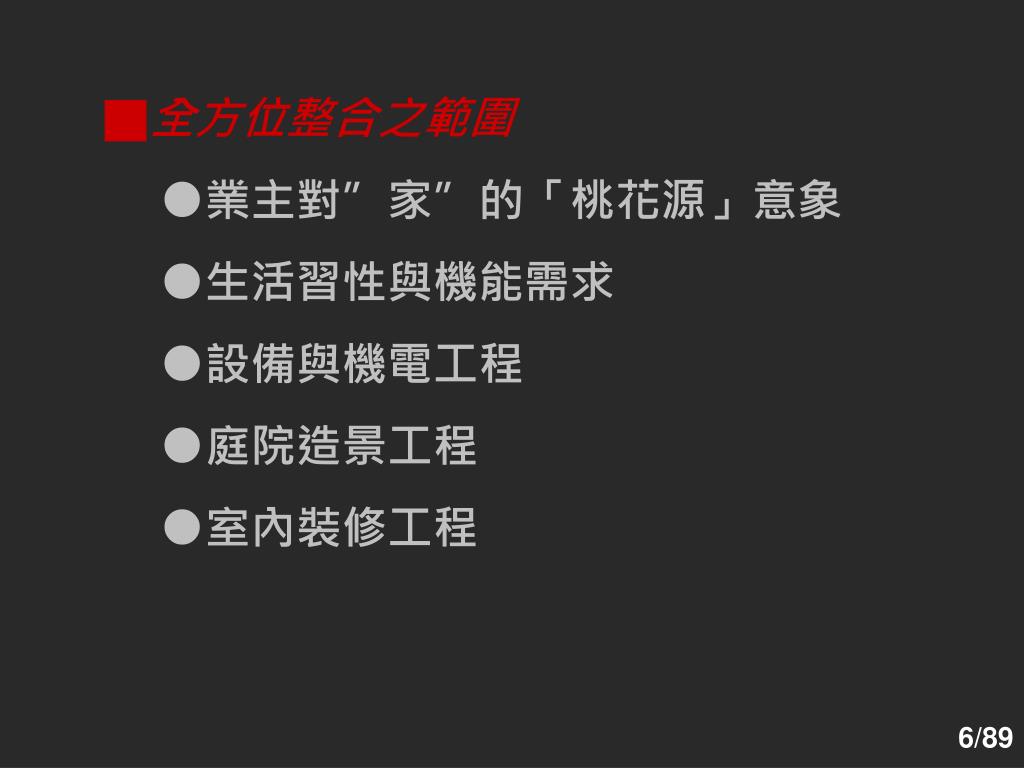

  6. ■全方位整合之範圍 ●業主對”家”的「桃花源」意象 ●生活習性與機能需求 ●設備與機電工程 ●庭院造景工程 ●室內裝修工程

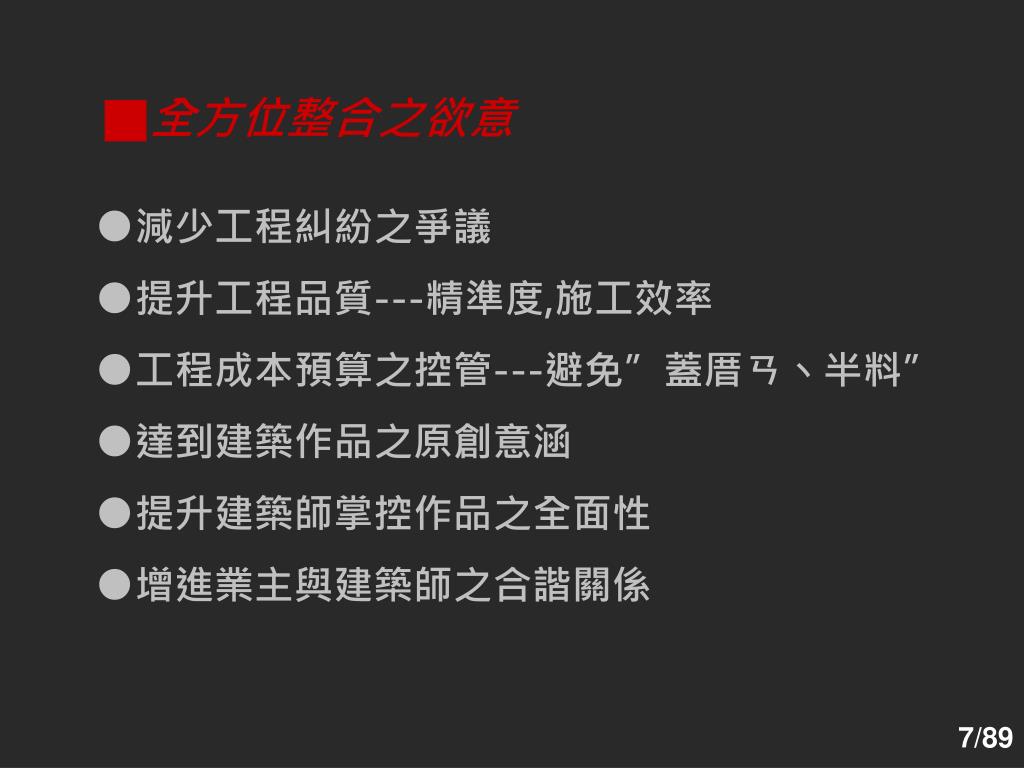

  7. ■全方位整合之欲意 ●減少工程糾紛之爭議 ●提升工程品質---精準度,施工效率 ●工程成本預算之控管---避免”蓋厝ㄢヽ半料” ●達到建築作品之原創意涵 ●提升建築師掌控作品之全面性 ●增進業主與建築師之合諧關係

  8. 【設計程序與進程】 ■開工前 ■開工後(竣工前)

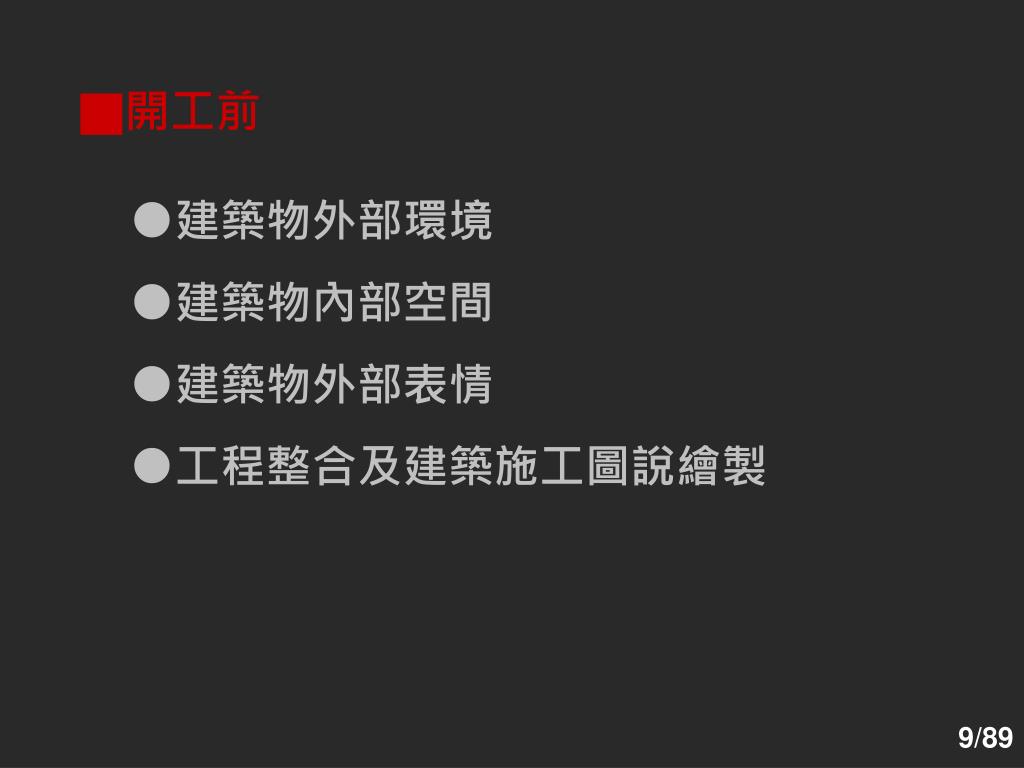

  9. ■開工前 ●建築物外部環境 ●建築物內部空間 ●建築物外部表情 ●工程整合及建築施工圖說繪製

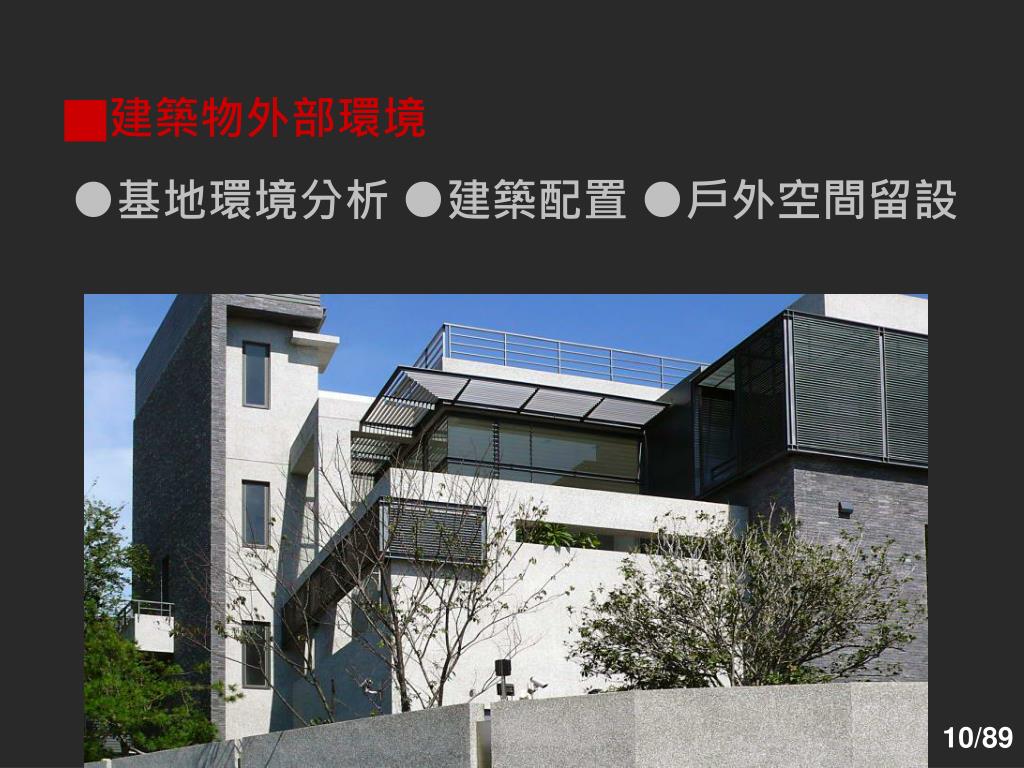

  10. ■建築物外部環境 ●基地環境分析 ●建築配置 ●戶外空間留設

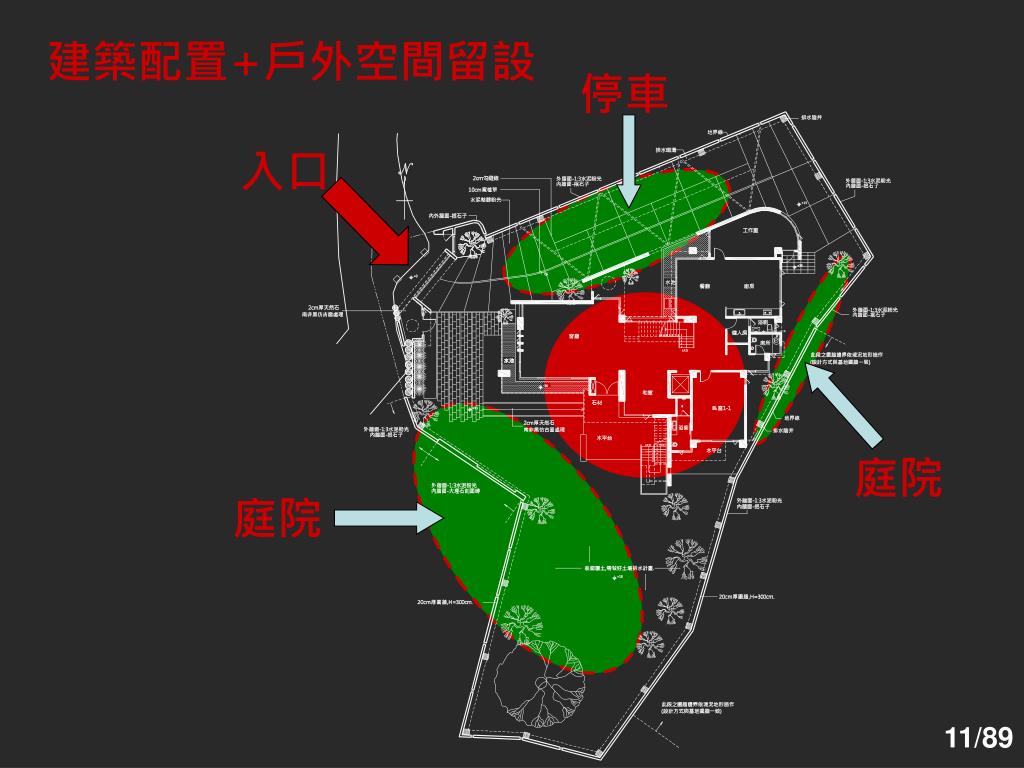

  11. 建築配置+戶外空間留設 停車 入口 庭院 庭院

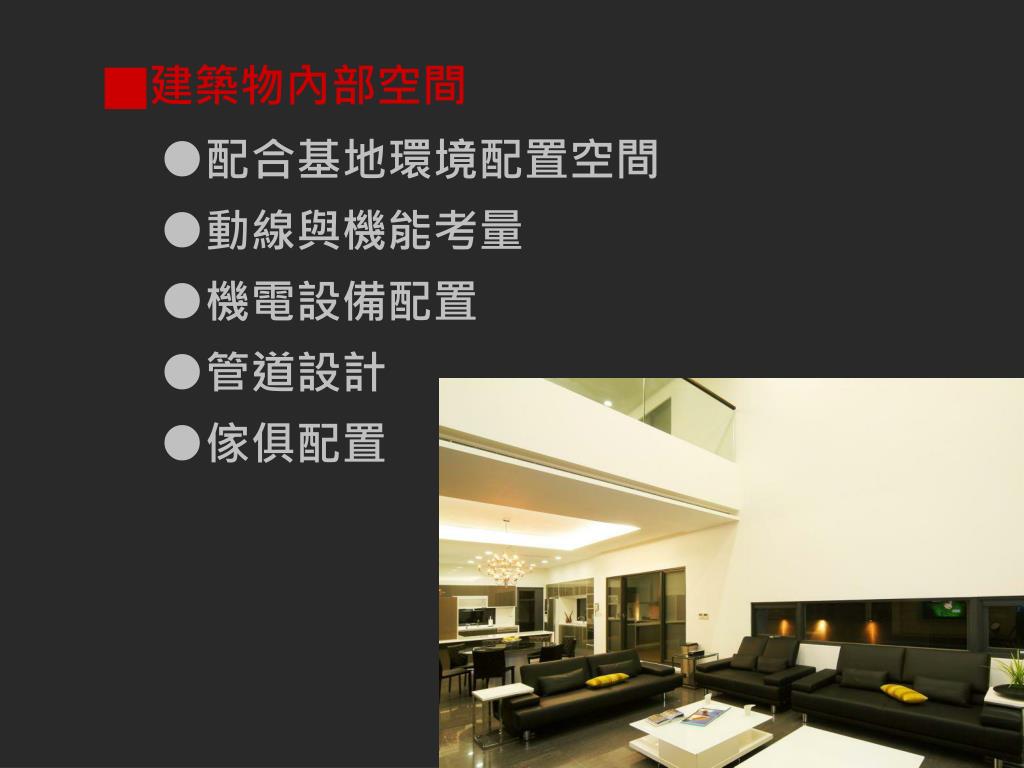

  12. ■建築物內部空間 ●配合基地環境配置空間 ●動線與機能考量 ●機電設備配置 ●管道設計 ●傢俱配置

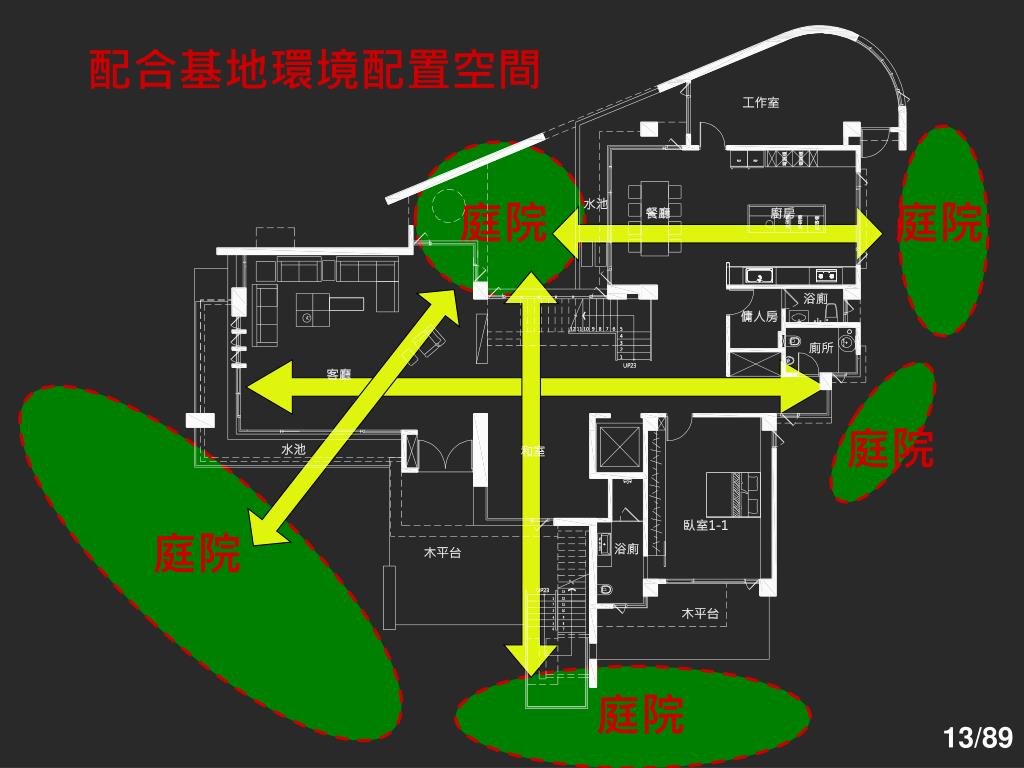

  13. 配合基地環境配置空間 庭院 庭院 庭院 庭院 庭院

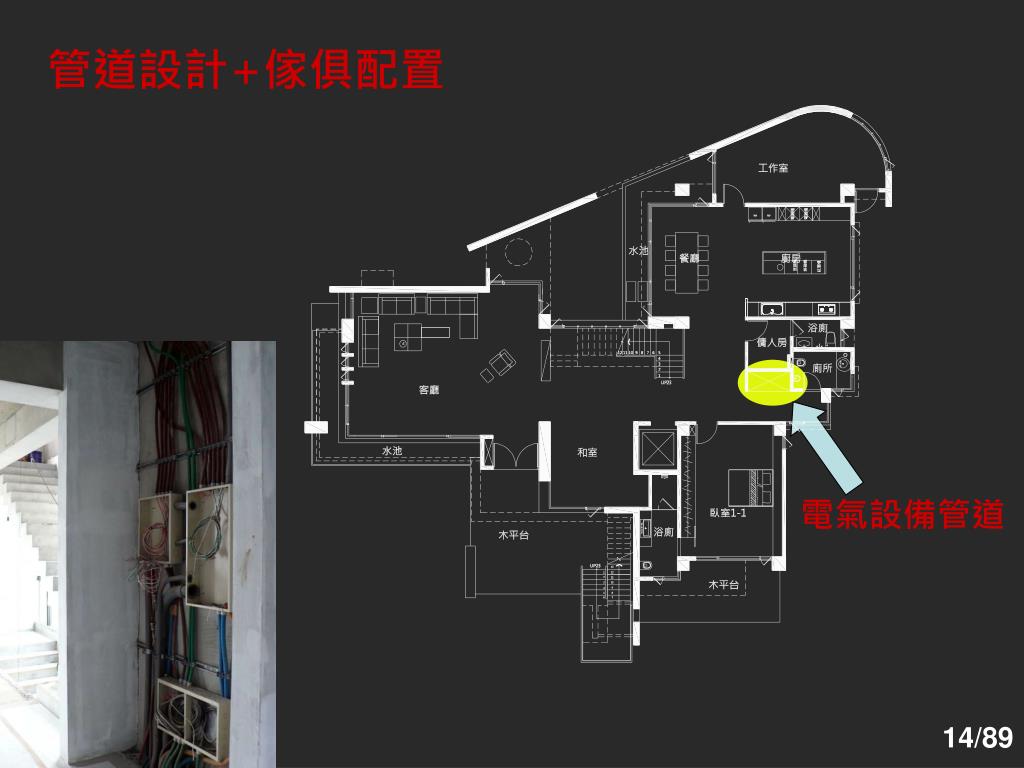

  14. 管道設計+傢俱配置 電氣設備管道

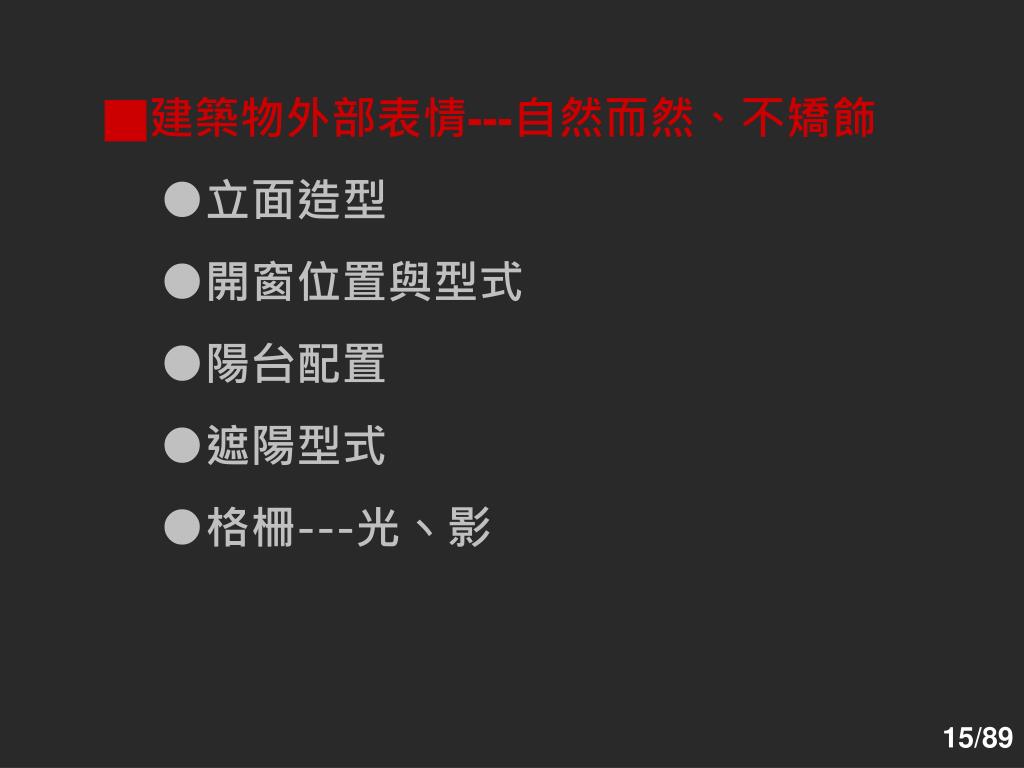

  15. ■建築物外部表情---自然而然、不矯飾 ●立面造型 ●開窗位置與型式 ●陽台配置 ●遮陽型式 ●格柵---光ヽ影

  16. 開窗型式

  17. 窗詳圖

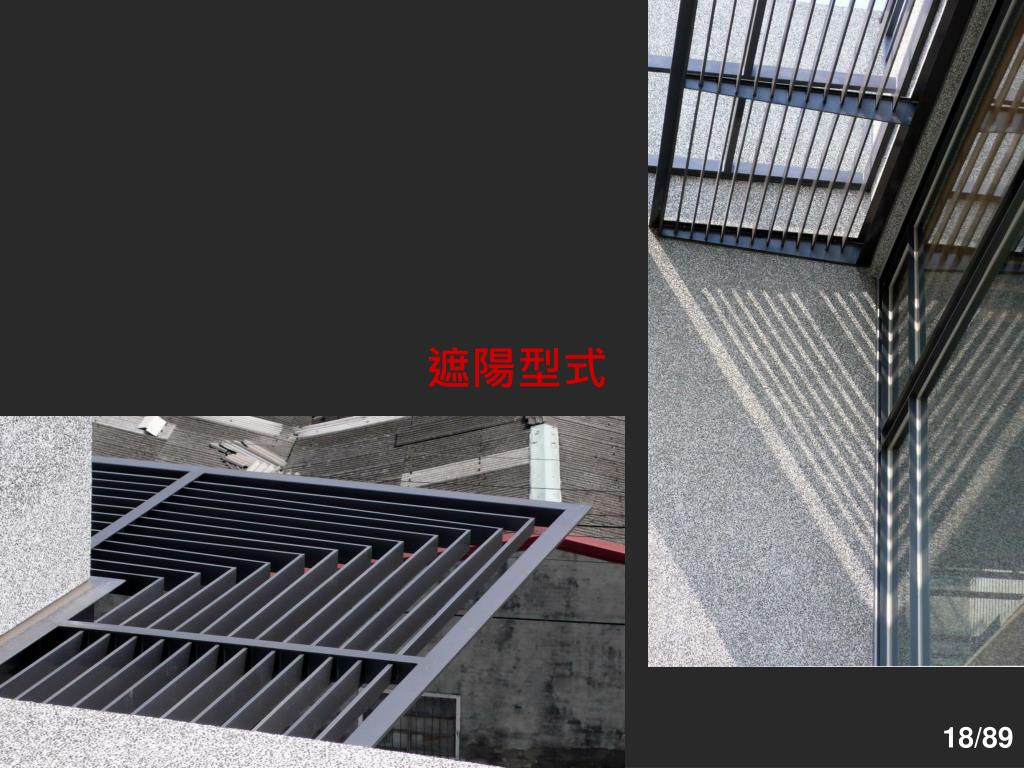

  18. 遮陽型式

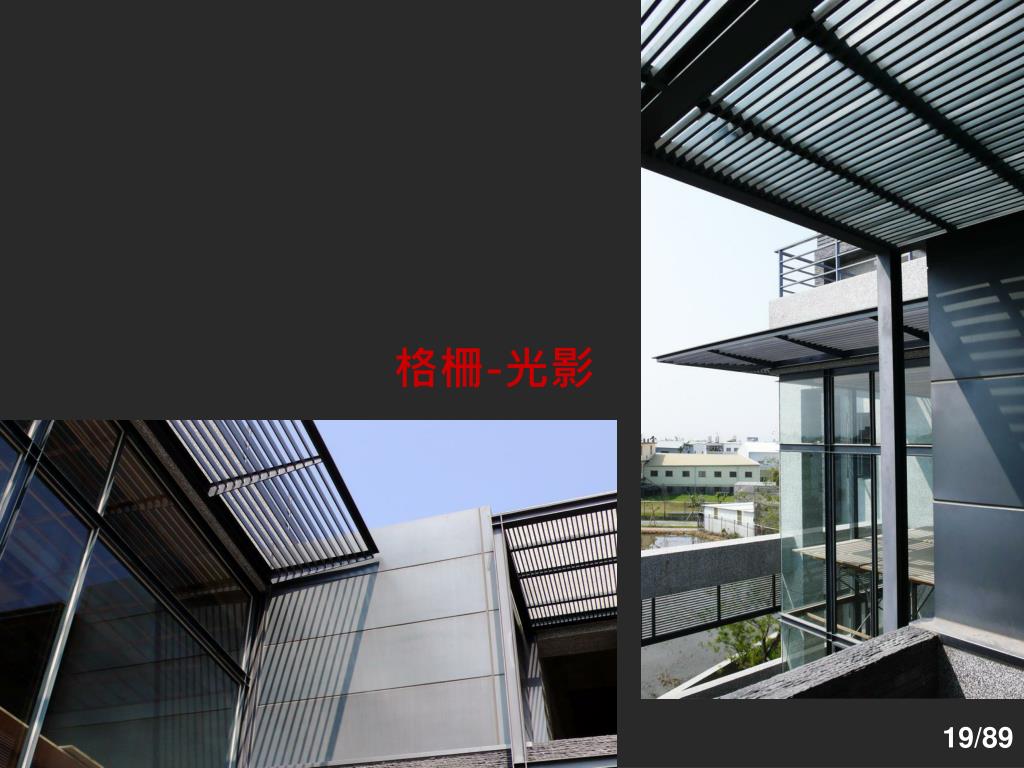

  19. 格柵-光影

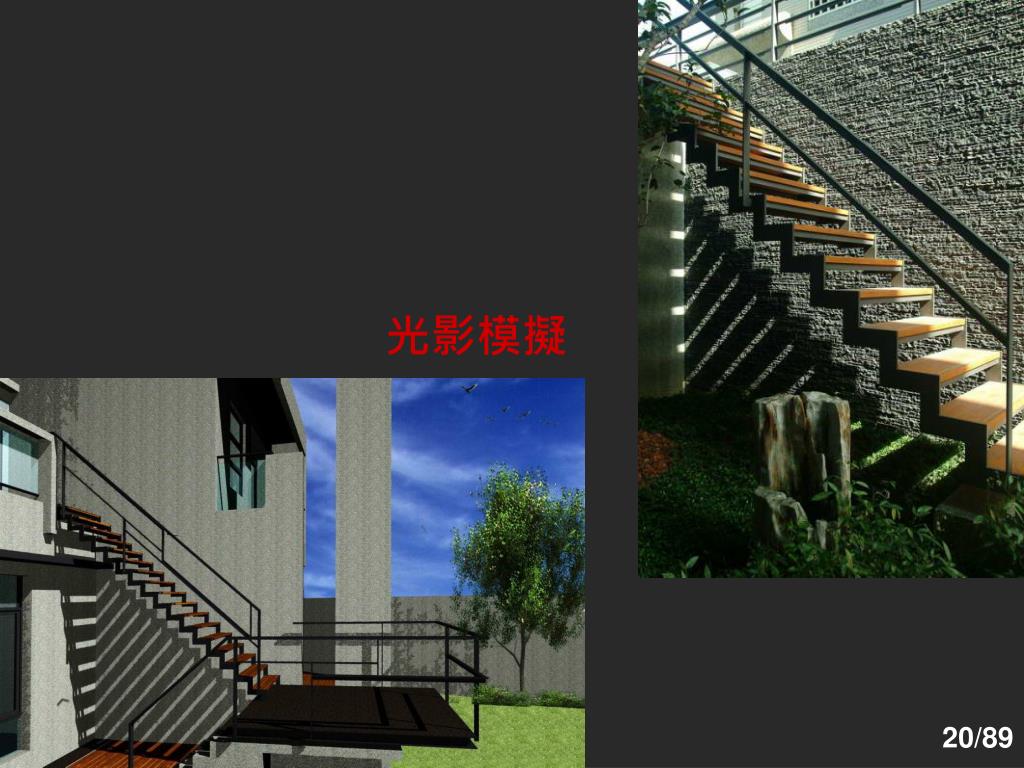

  20. 光影模擬

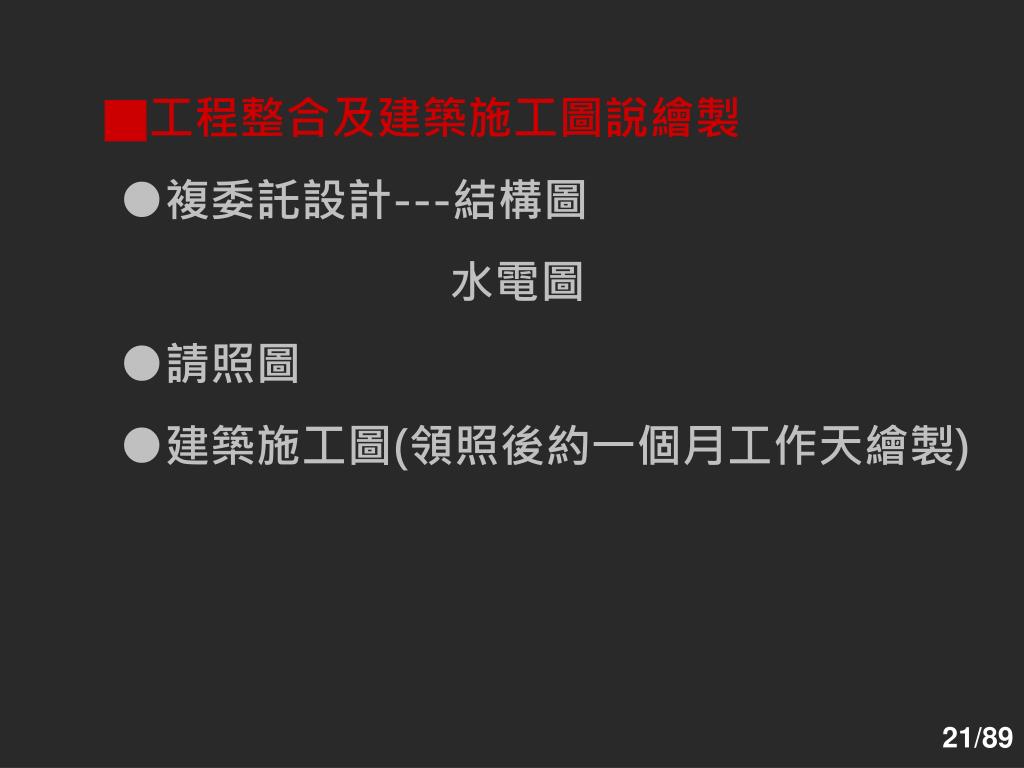

  21. ■工程整合及建築施工圖說繪製 ●複委託設計---結構圖 水電圖 ●請照圖 ●建築施工圖(領照後約一個月工作天繪製)

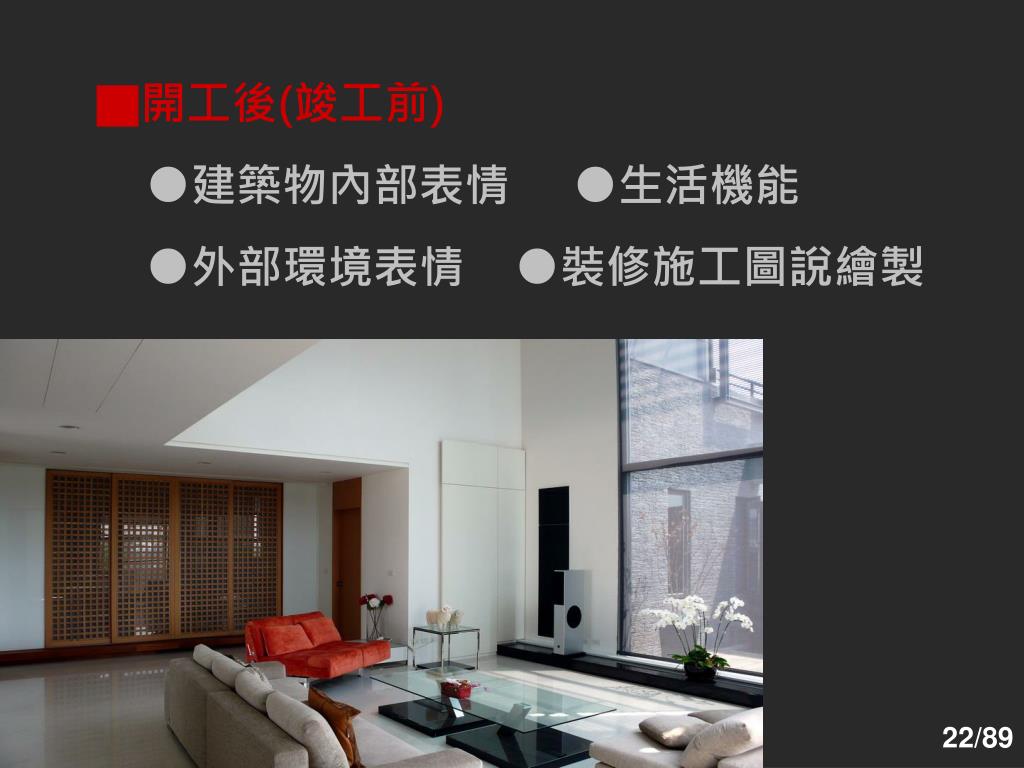

  22. ■開工後(竣工前) ●建築物內部表情 ●生活機能 ●外部環境表情 ●裝修施工圖說繪製

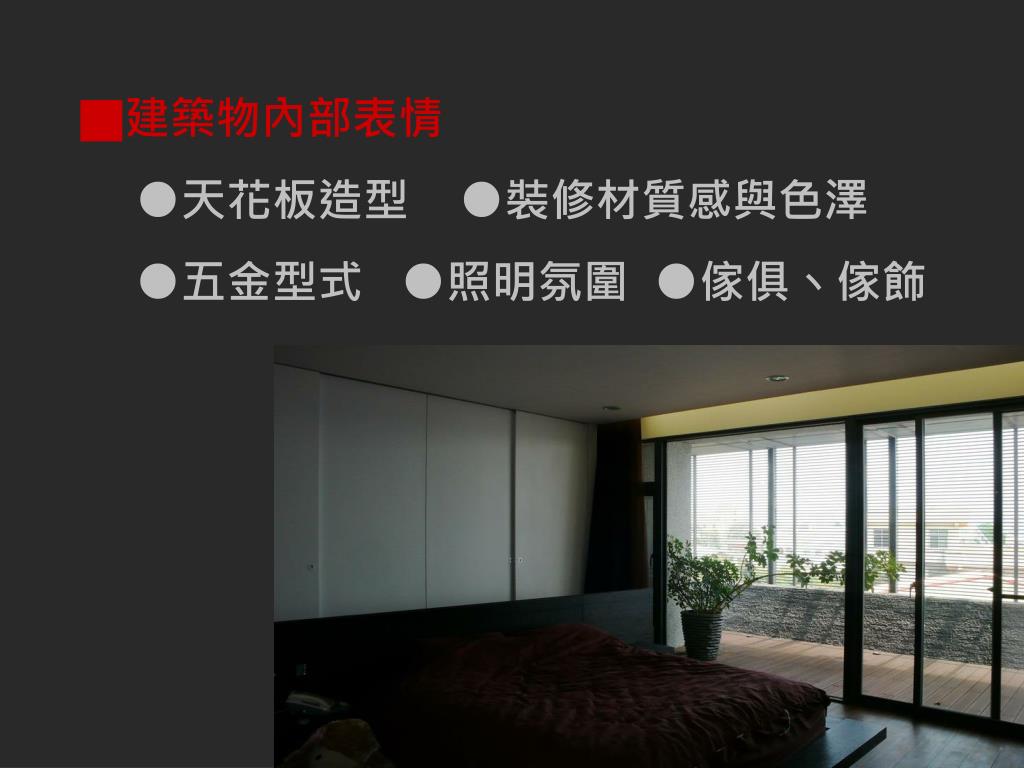

  23. ■建築物內部表情 ●天花板造型●裝修材質感與色澤 ●五金型式 ●照明氛圍 ●傢俱ヽ傢飾

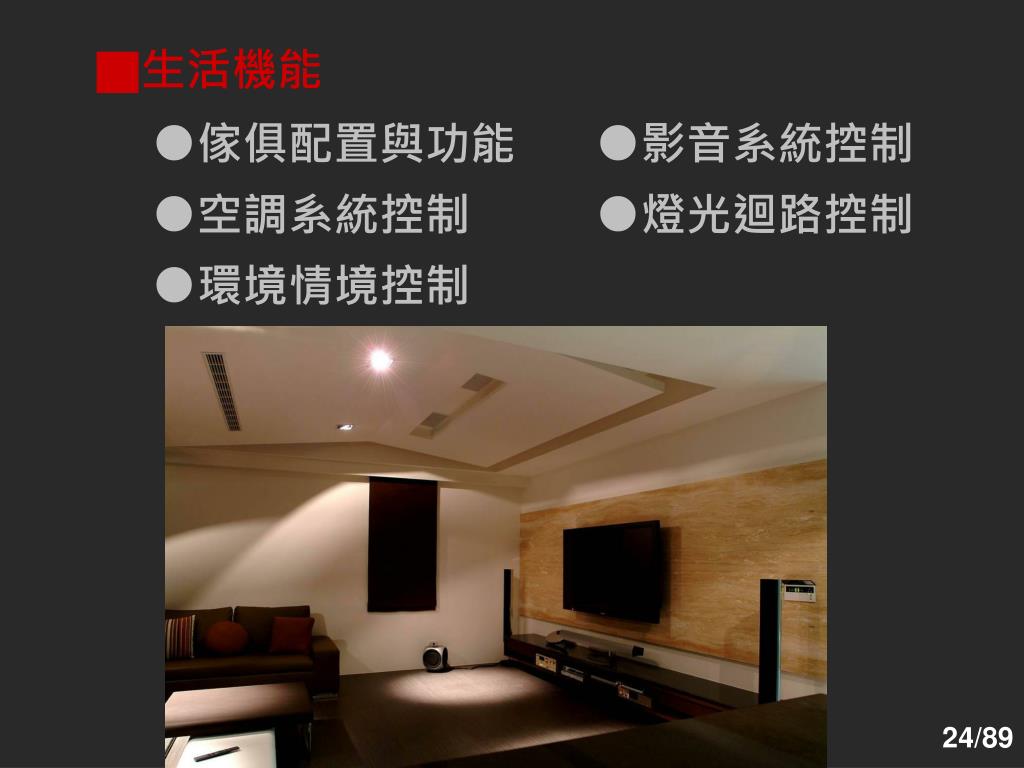

  24. ■生活機能 ●傢俱配置與功能 ●影音系統控制 ●空調系統控制 ●燈光迴路控制 ●環境情境控制

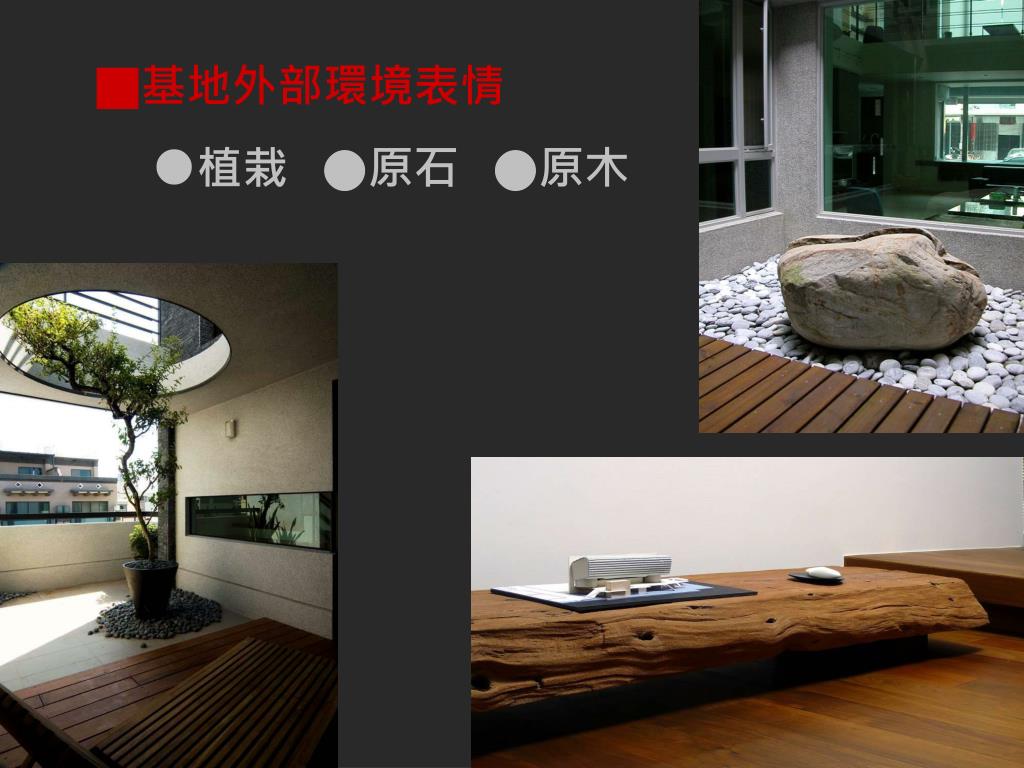

  25. ■基地外部環境表情 ●植栽 ●原石 ●原木

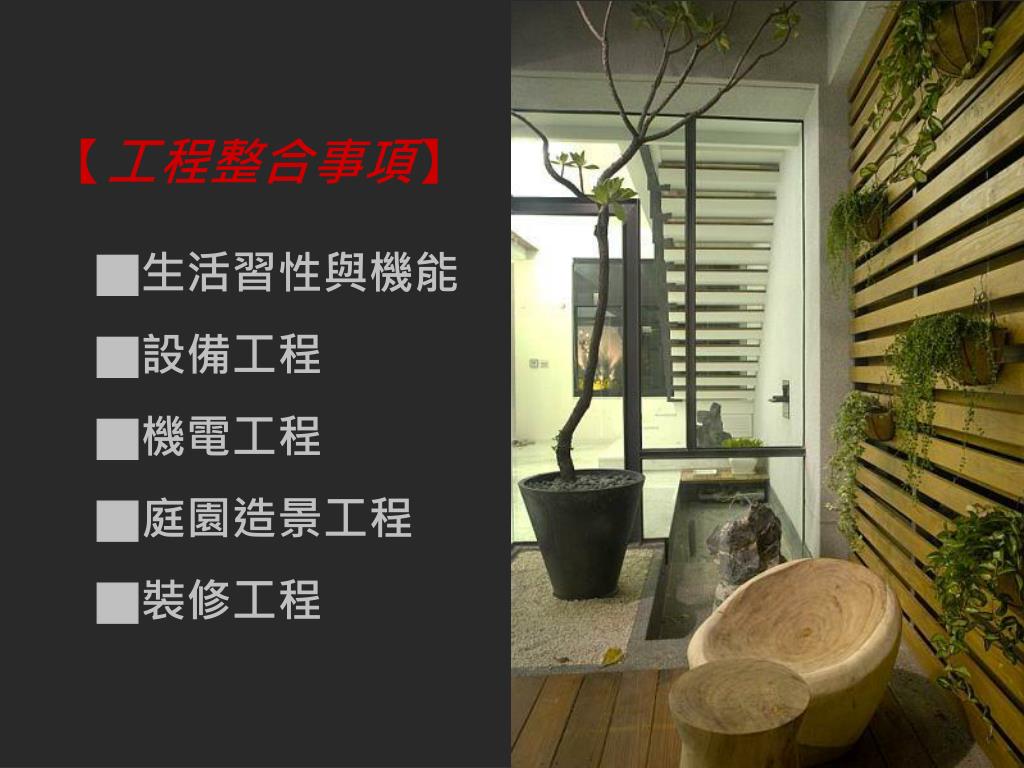

  26. 【工程整合事項】 ■生活習性與機能 ■設備工程 ■機電工程 ■庭園造景工程 ■裝修工程

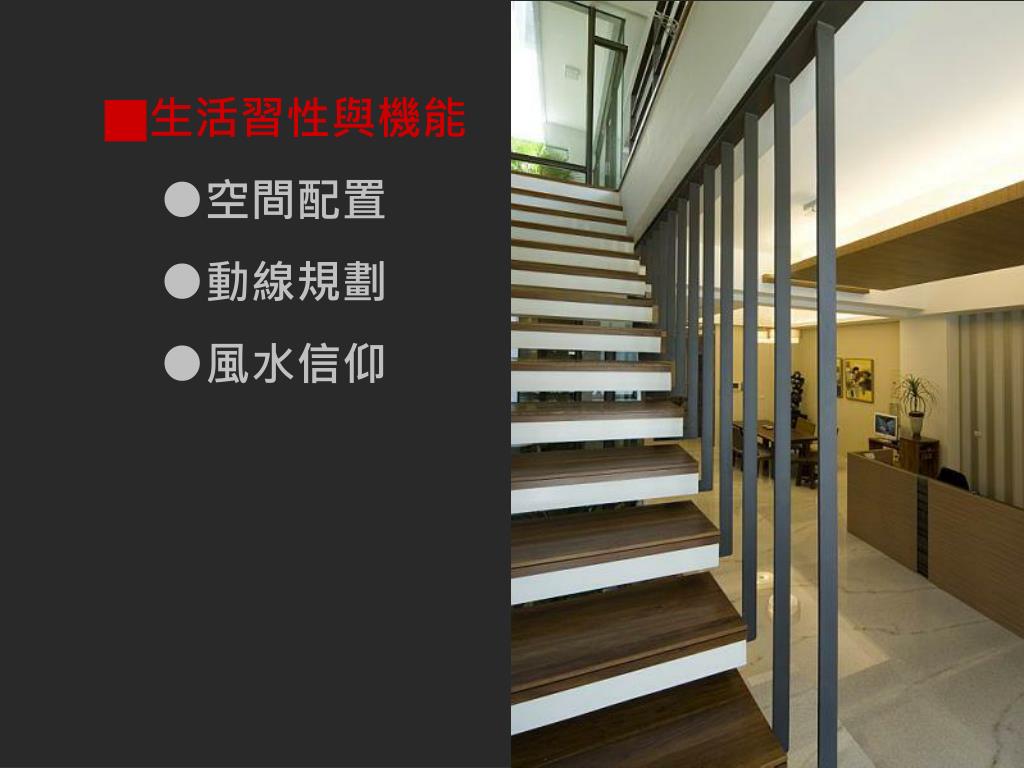

  27. ■生活習性與機能 ●空間配置 ●動線規劃 ●風水信仰

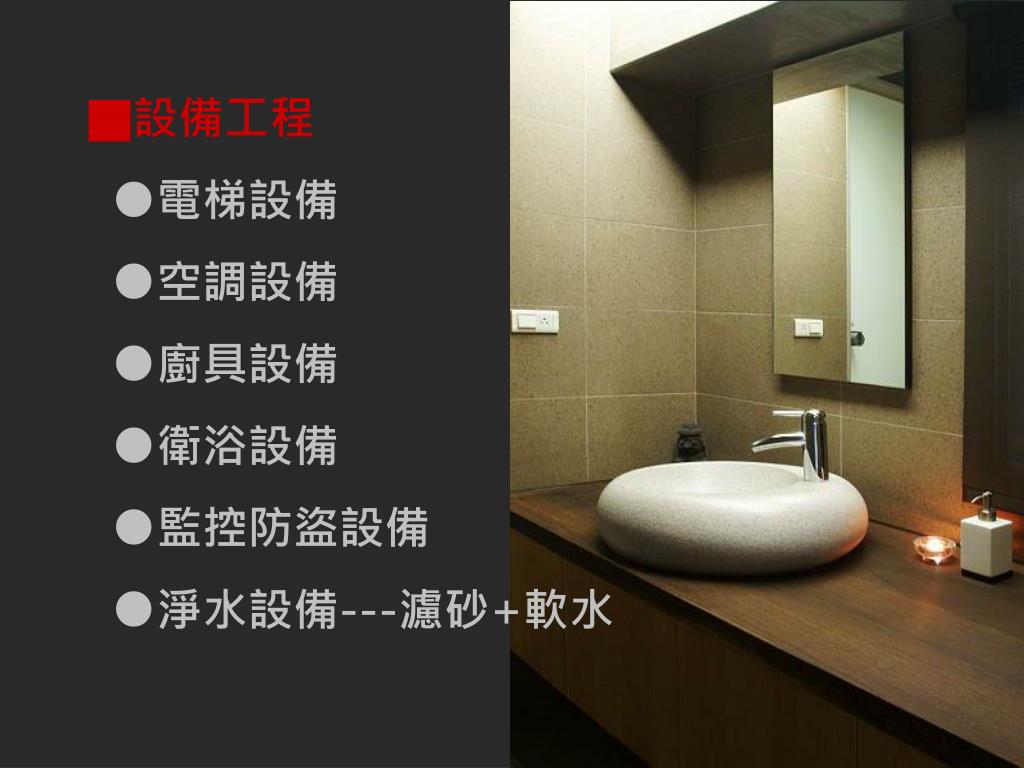

  28. ■設備工程 ●電梯設備 ●空調設備 ●廚具設備 ●衛浴設備 ●監控防盜設備 ●淨水設備---濾砂+軟水

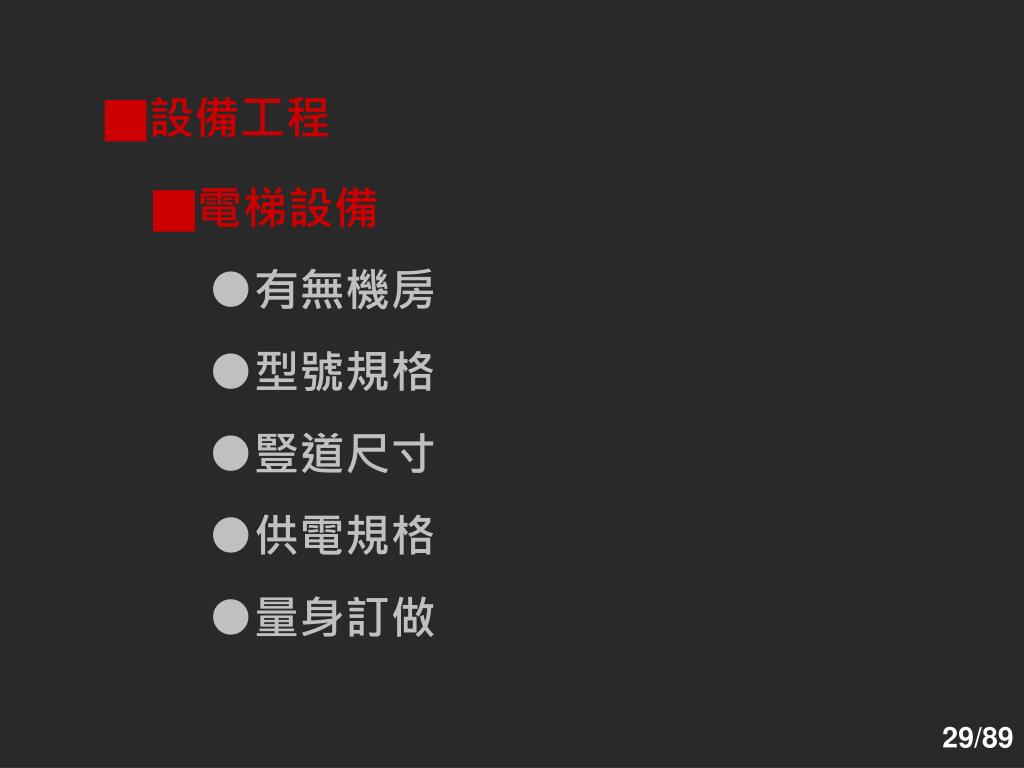

  29. ■設備工程 ■電梯設備 ●有無機房 ●型號規格 ●豎道尺寸 ●供電規格 ●量身訂做

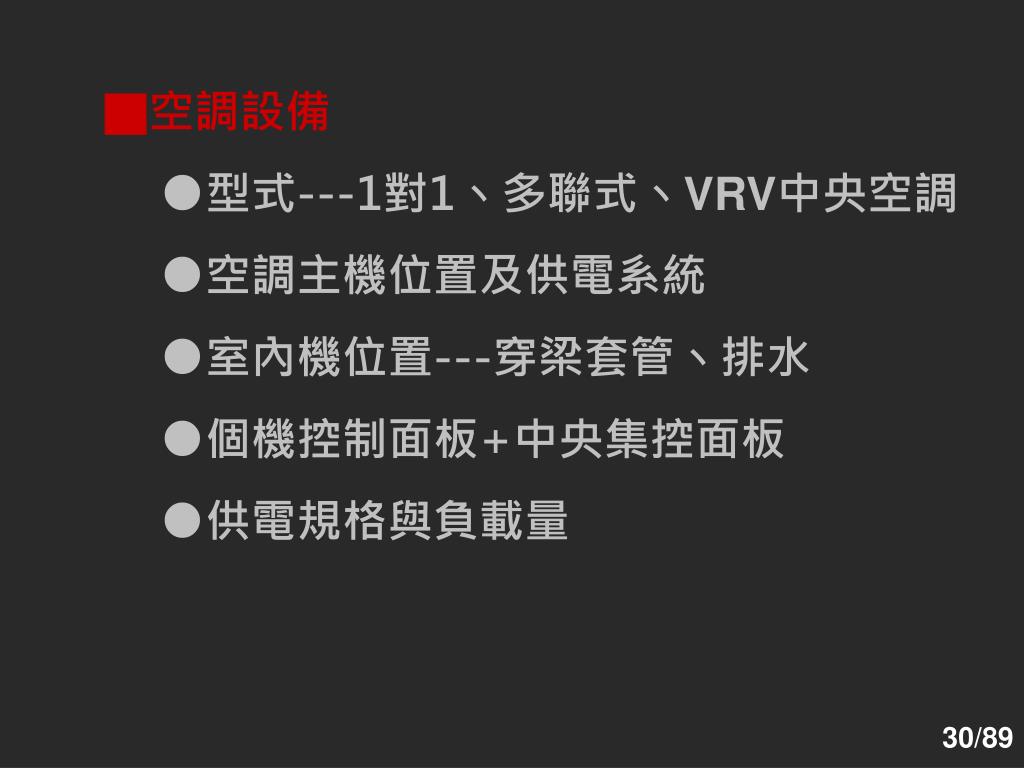

  30. ■空調設備 ●型式---1對1ヽ多聯式ヽVRV中央空調 ●空調主機位置及供電系統 ●室內機位置---穿梁套管ヽ排水 ●個機控制面板+中央集控面板 ●供電規格與負載量

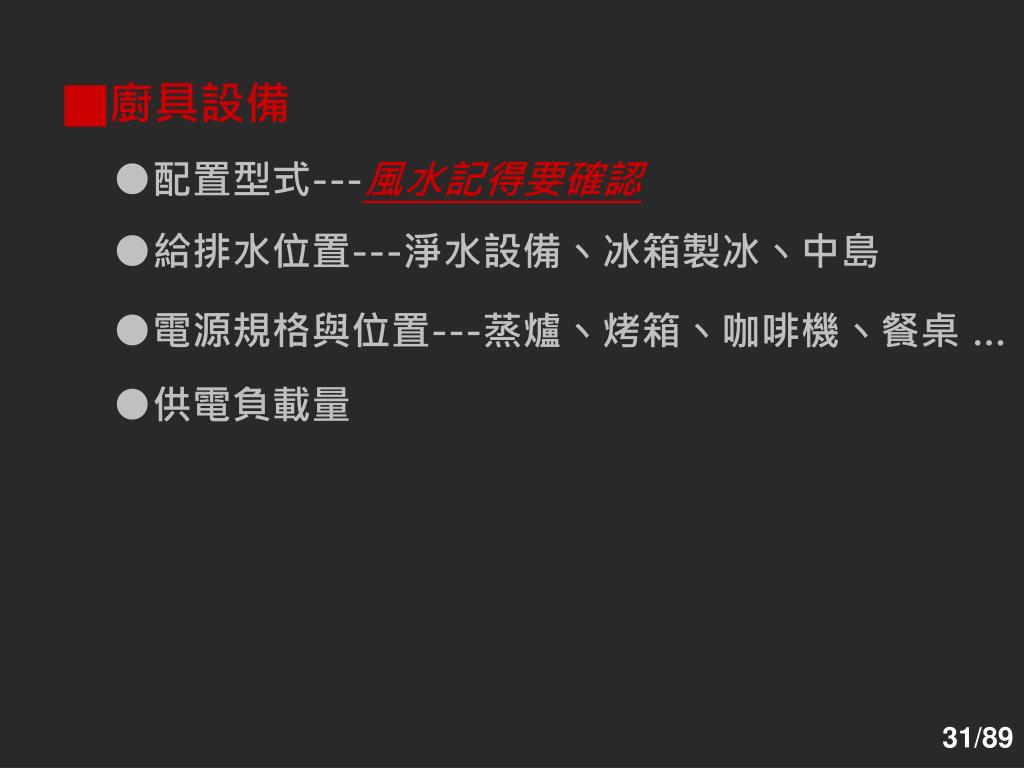

  31. ■廚具設備 ●配置型式---風水記得要確認 ●給排水位置---淨水設備ヽ冰箱製冰ヽ中島 ●電源規格與位置---蒸爐ヽ烤箱ヽ咖啡機ヽ餐桌… ●供電負載量

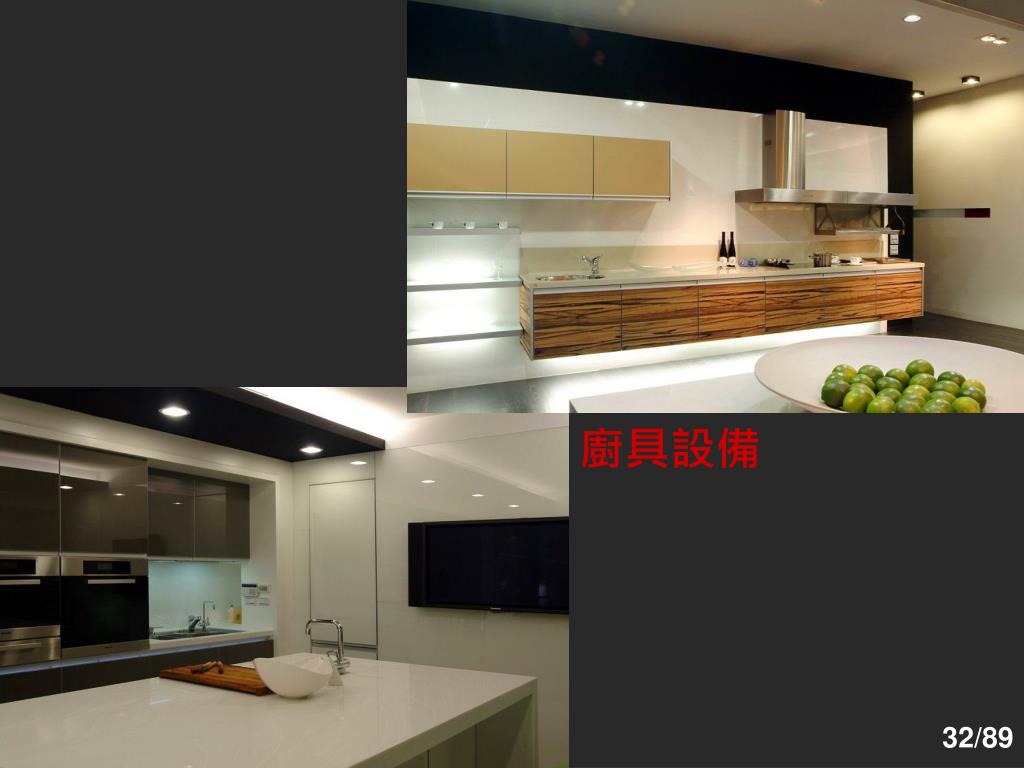

  32. 廚具設備

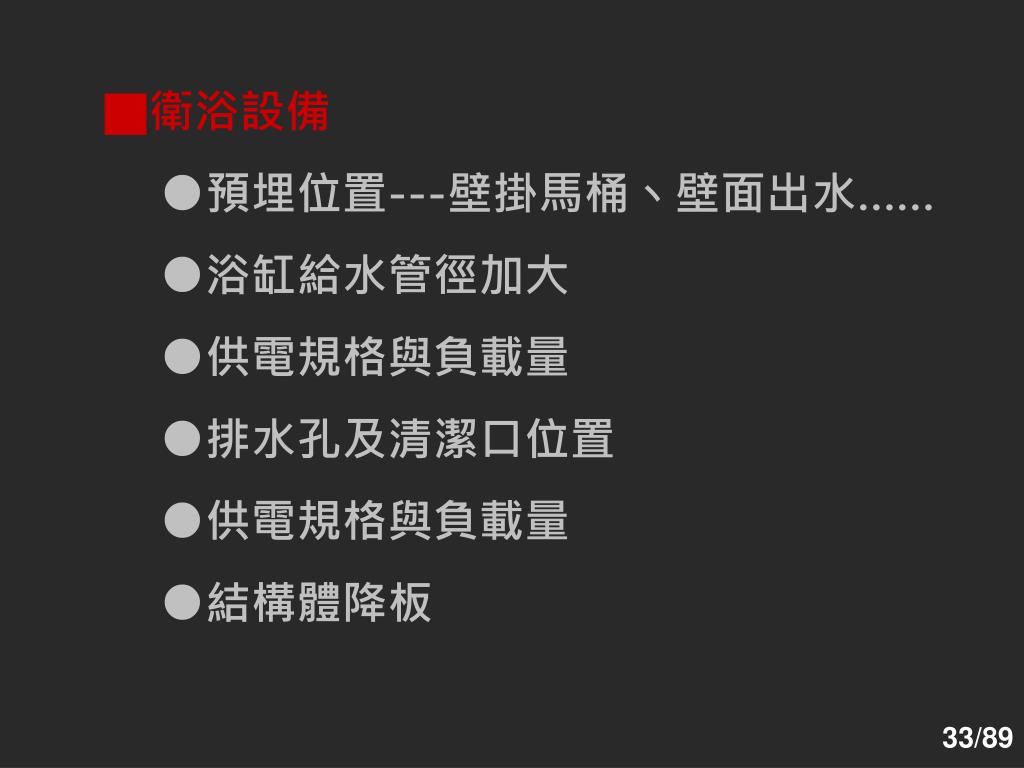

  33. ■衛浴設備 ●預埋位置---壁掛馬桶ヽ壁面出水…… ●浴缸給水管徑加大 ●供電規格與負載量 ●排水孔及清潔口位置 ●供電規格與負載量 ●結構體降板

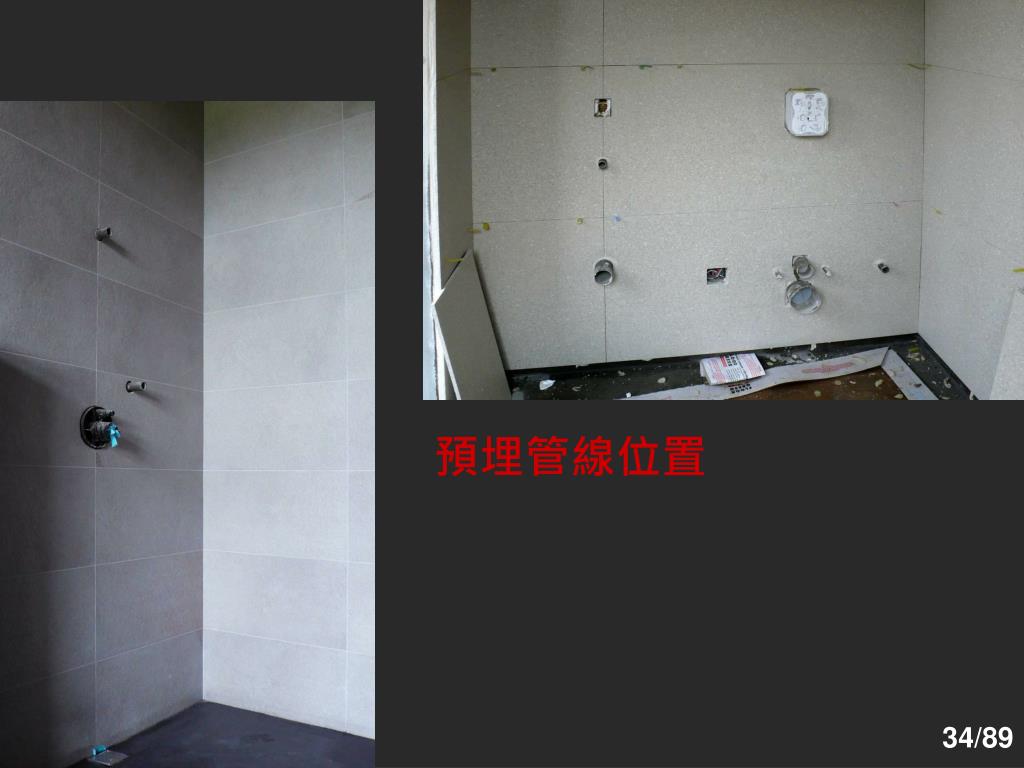

  34. 預埋管線位置

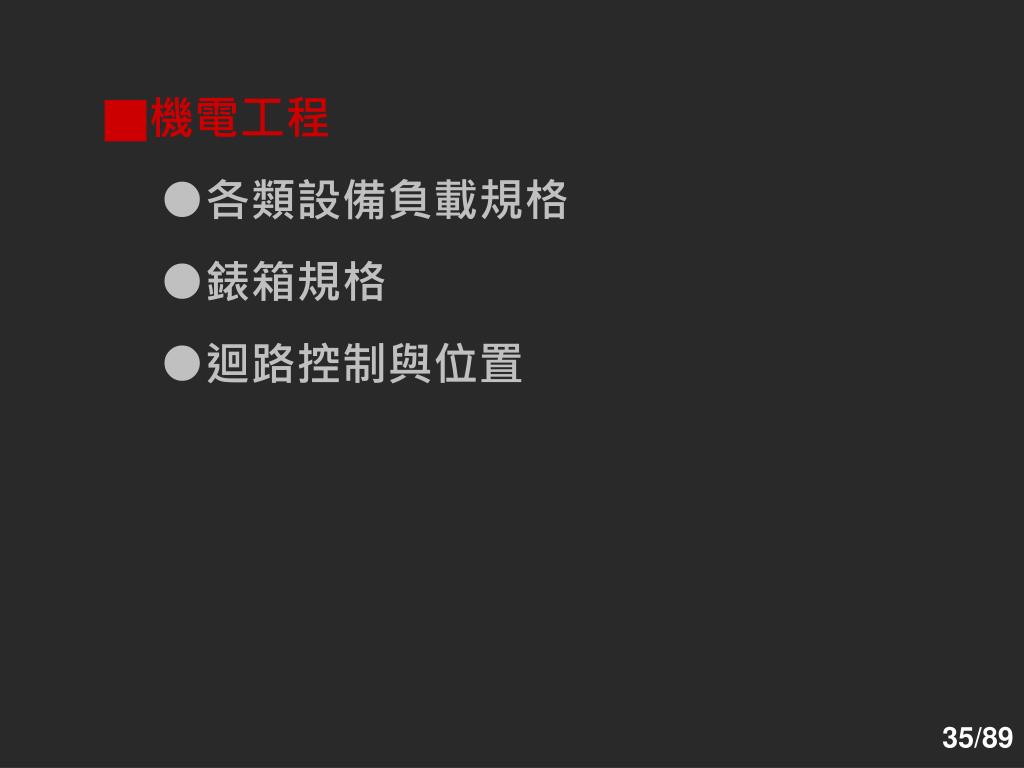

  35. ■機電工程 ●各類設備負載規格 ●錶箱規格 ●迴路控制與位置

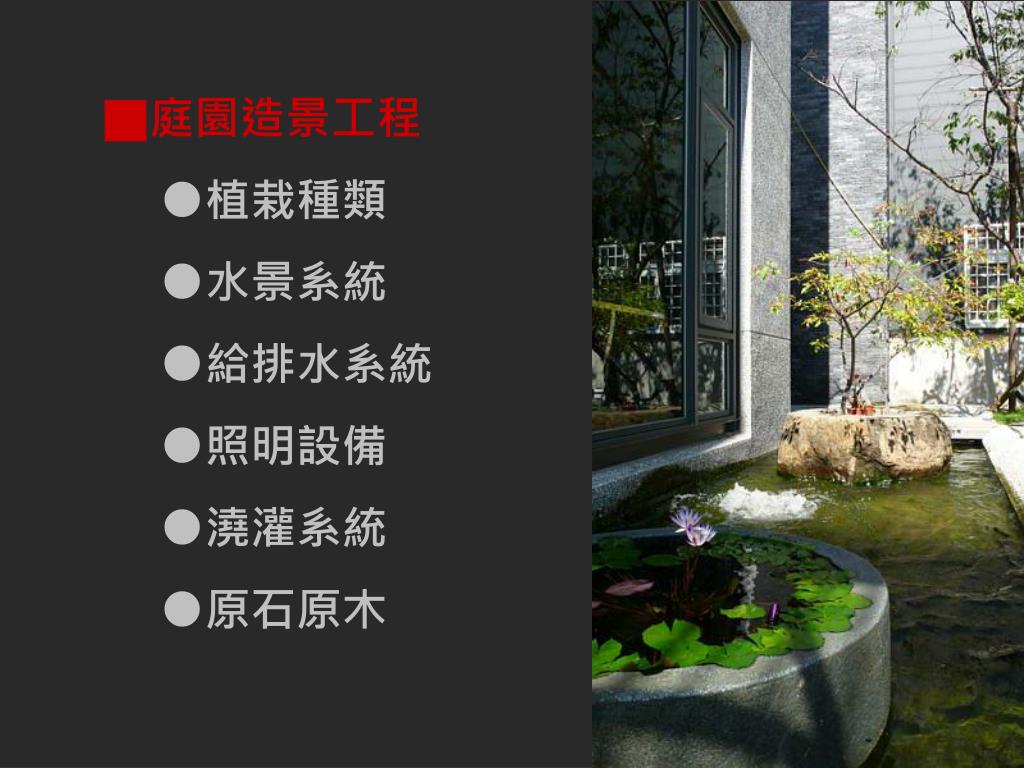

  36. ■庭園造景工程 ●植栽種類 ●水景系統 ●給排水系統 ●照明設備 ●澆灌系統 ●原石原木

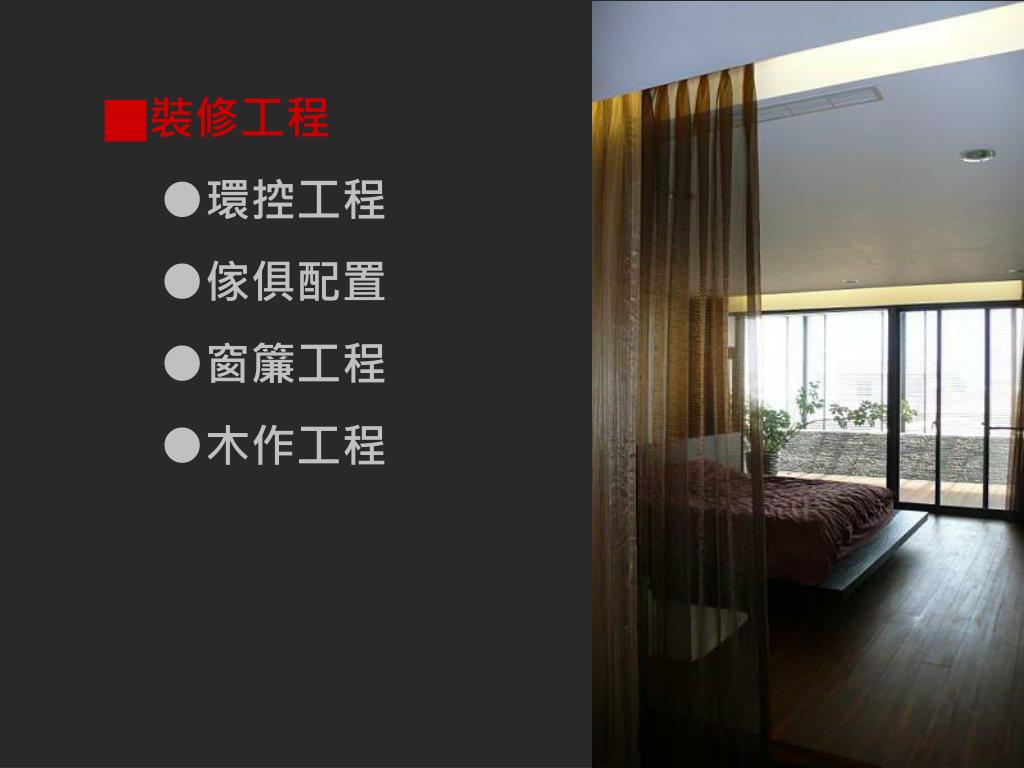

  37. ■裝修工程 ●環控工程 ●傢俱配置 ●窗簾工程 ●木作工程

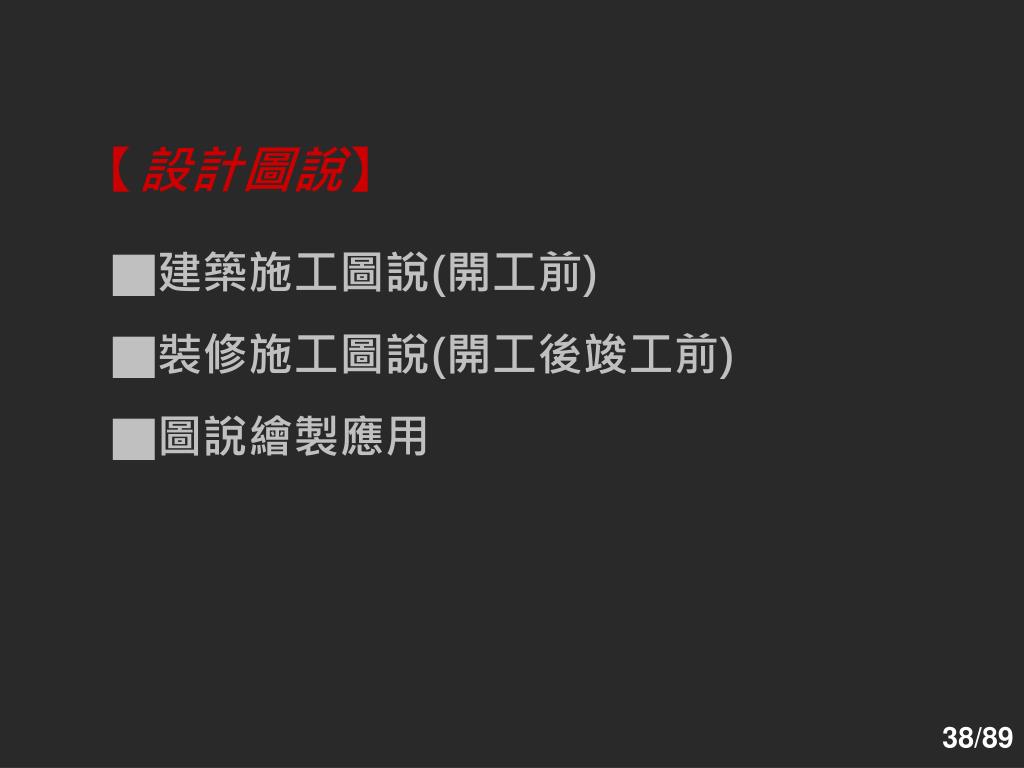

  38. 【設計圖說】 ■建築施工圖說(開工前) ■裝修施工圖說(開工後竣工前) ■圖說繪製應用

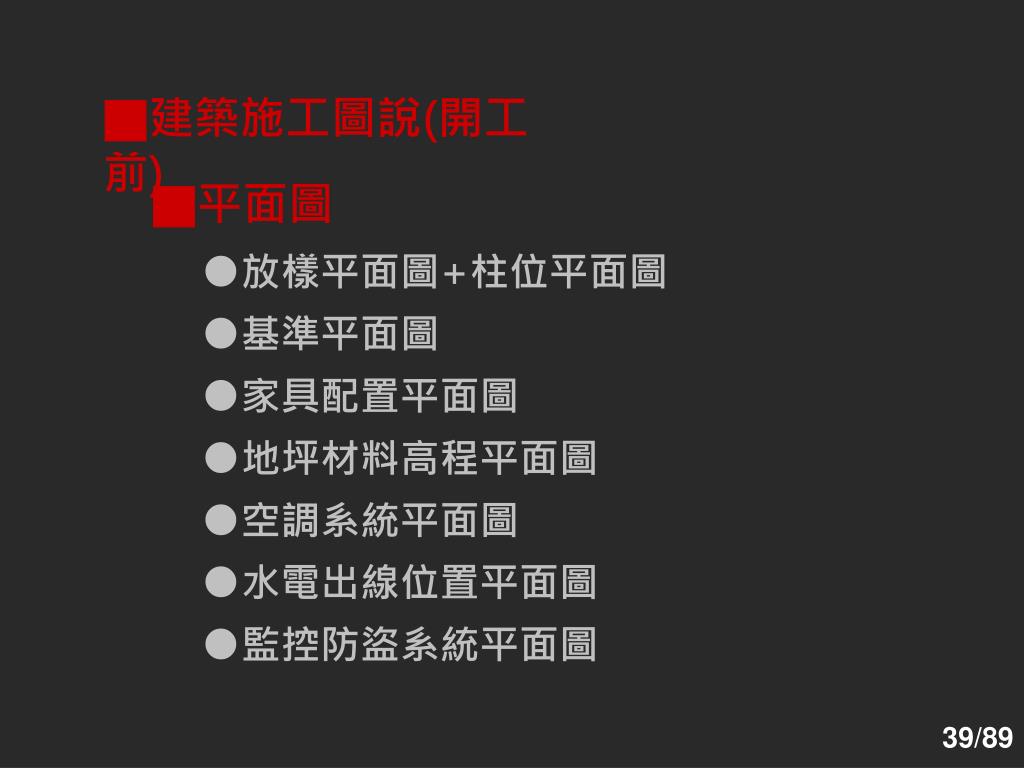

  39. ■建築施工圖說(開工前) ■平面圖 ●放樣平面圖+柱位平面圖 ●基準平面圖 ●家具配置平面圖 ●地坪材料高程平面圖 ●空調系統平面圖 ●水電出線位置平面圖 ●監控防盜系統平面圖

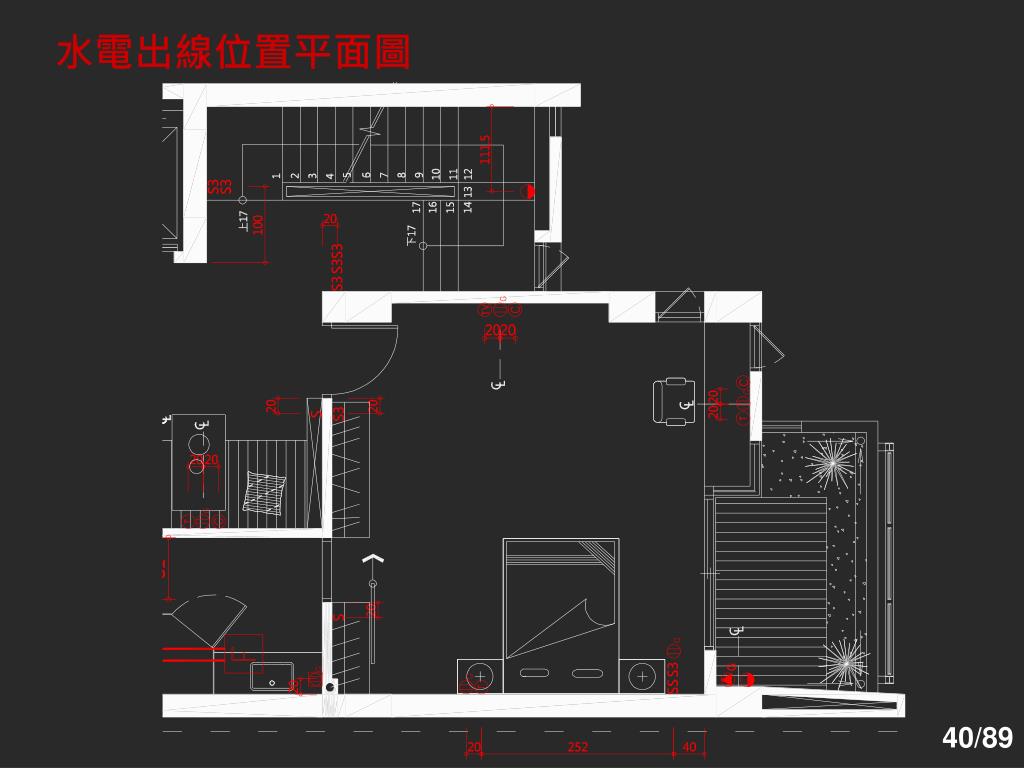

  40. 水電出線位置平面圖

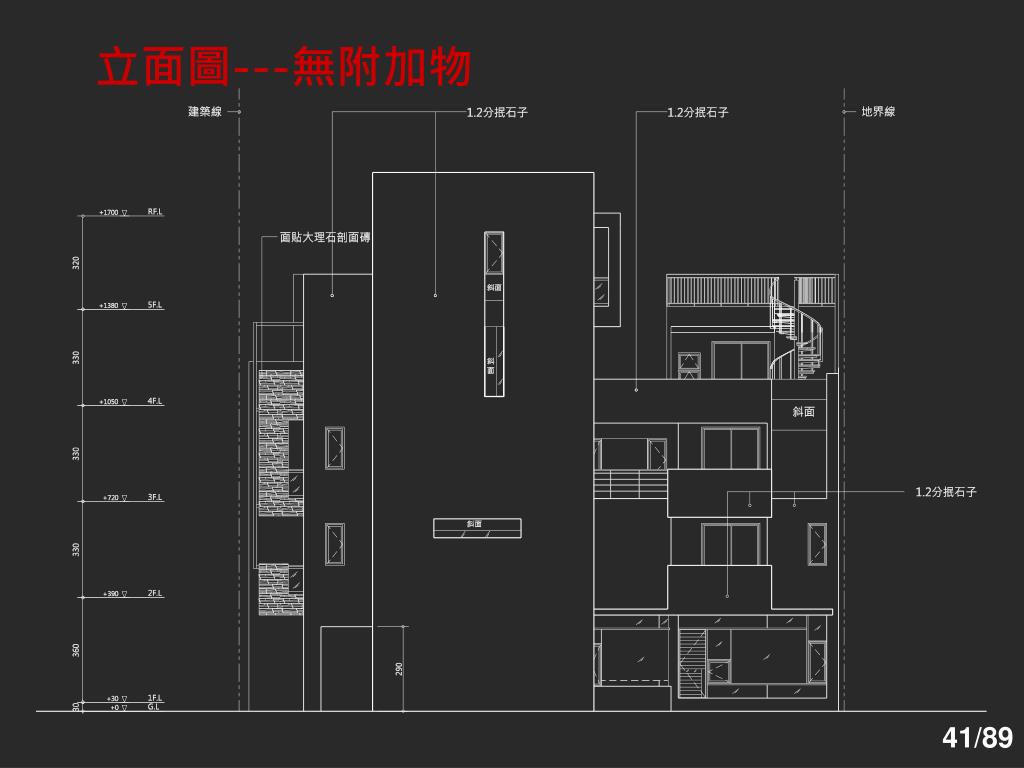

  41. 立面圖---無附加物

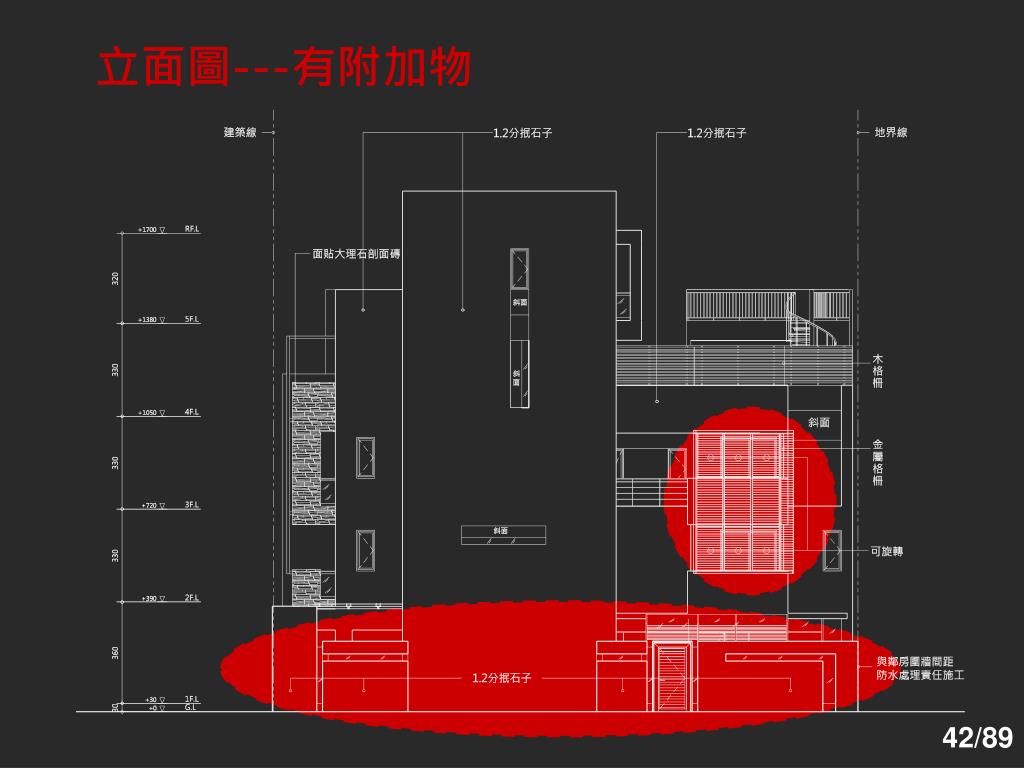

  42. 立面圖---有附加物

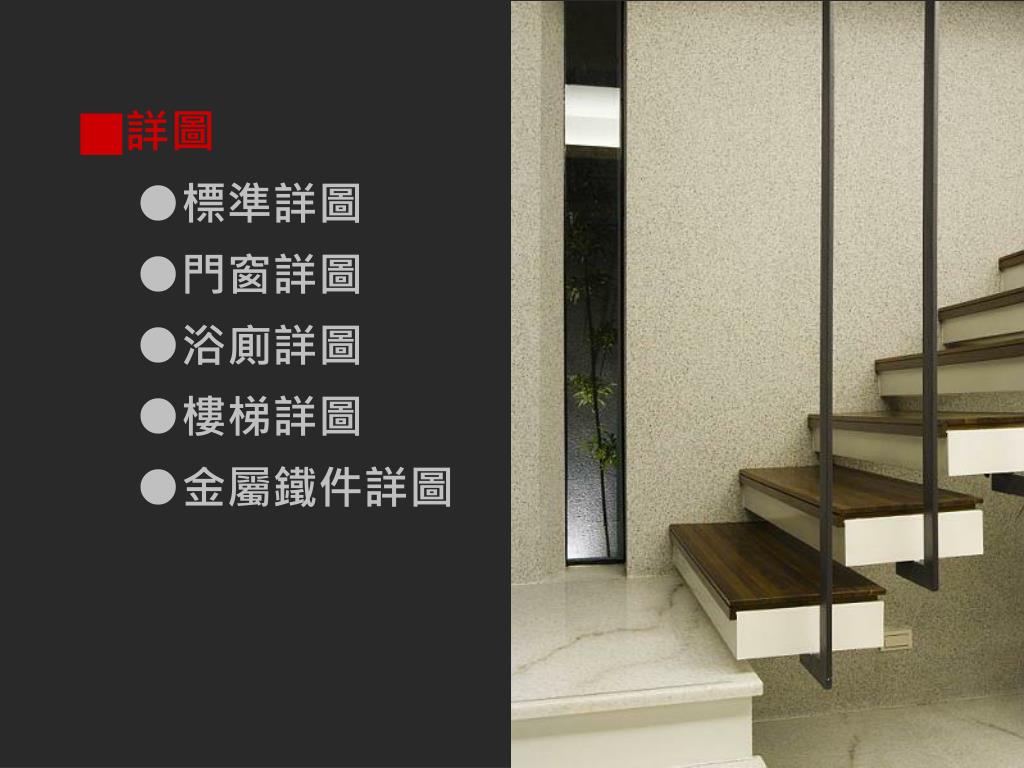

  43. ■詳圖 ●標準詳圖 ●門窗詳圖 ●浴廁詳圖 ●樓梯詳圖 ●金屬鐵件詳圖

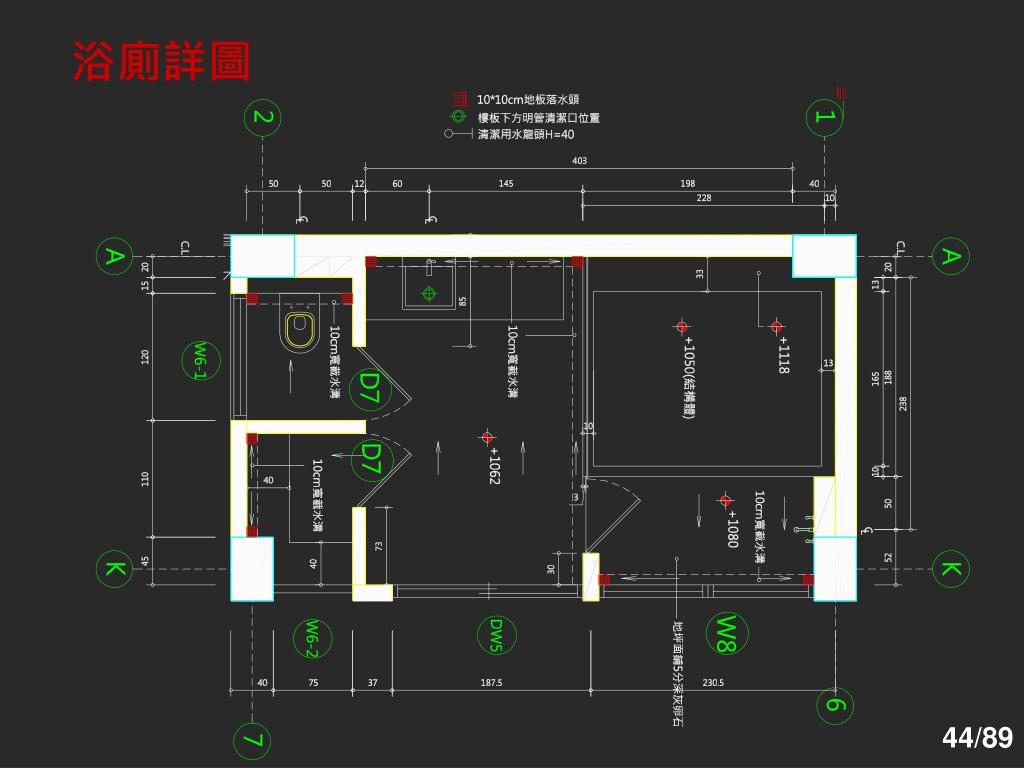

  44. 浴廁詳圖

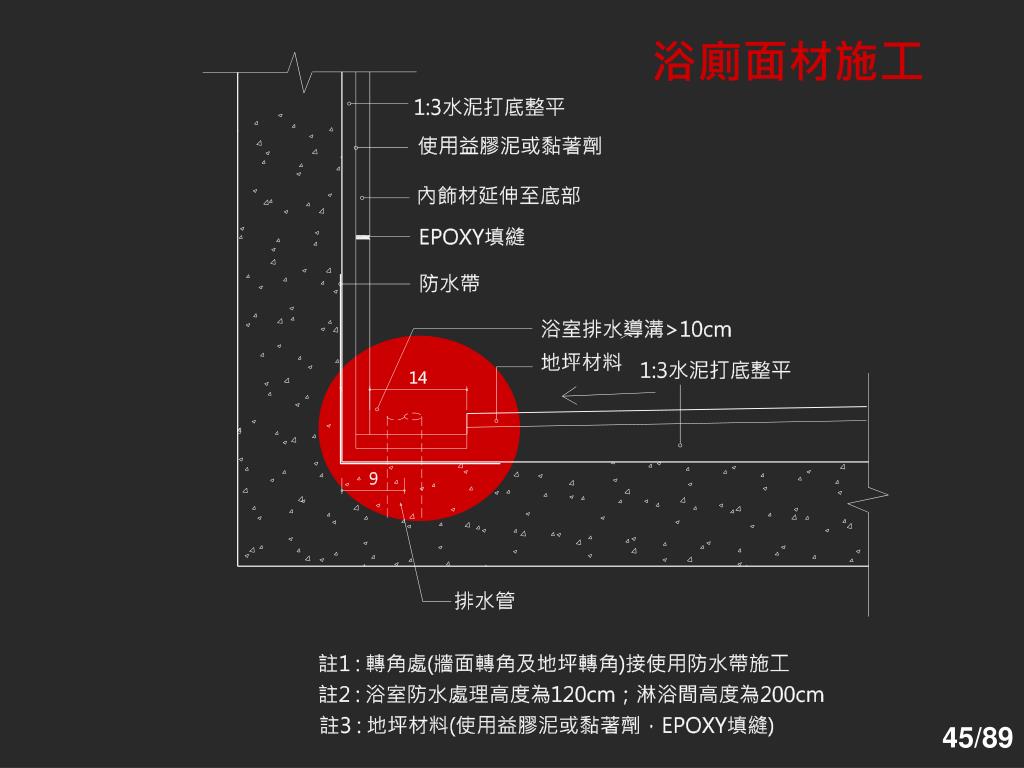

  45. 浴廁面材施工

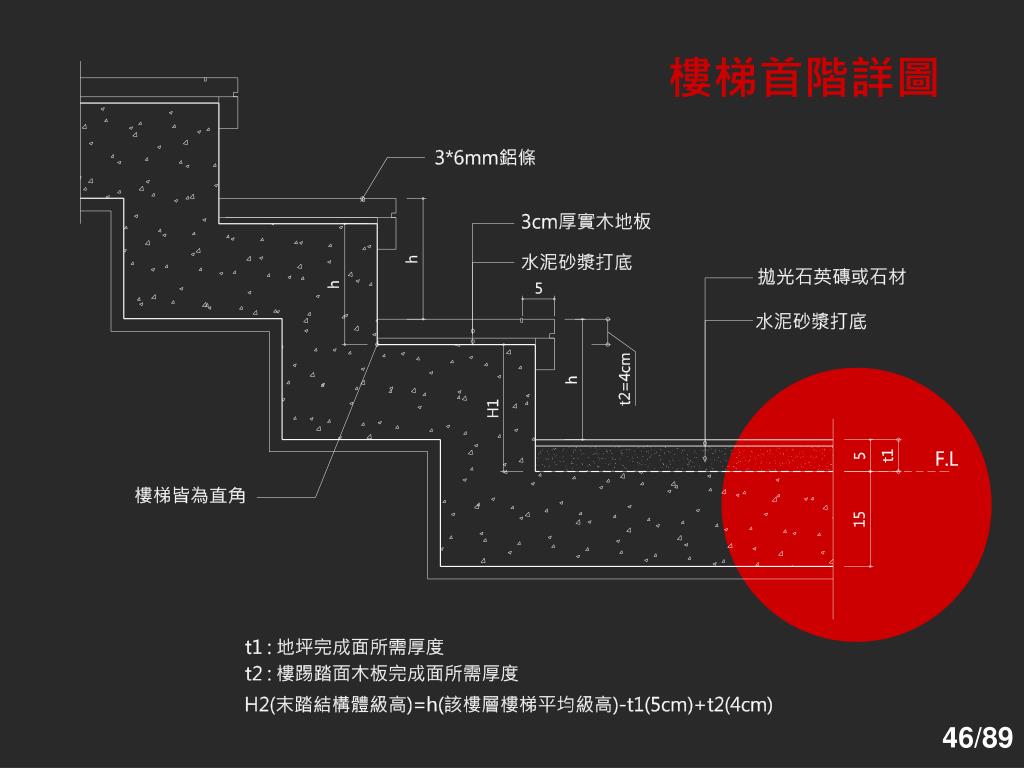

  46. 樓梯首階詳圖

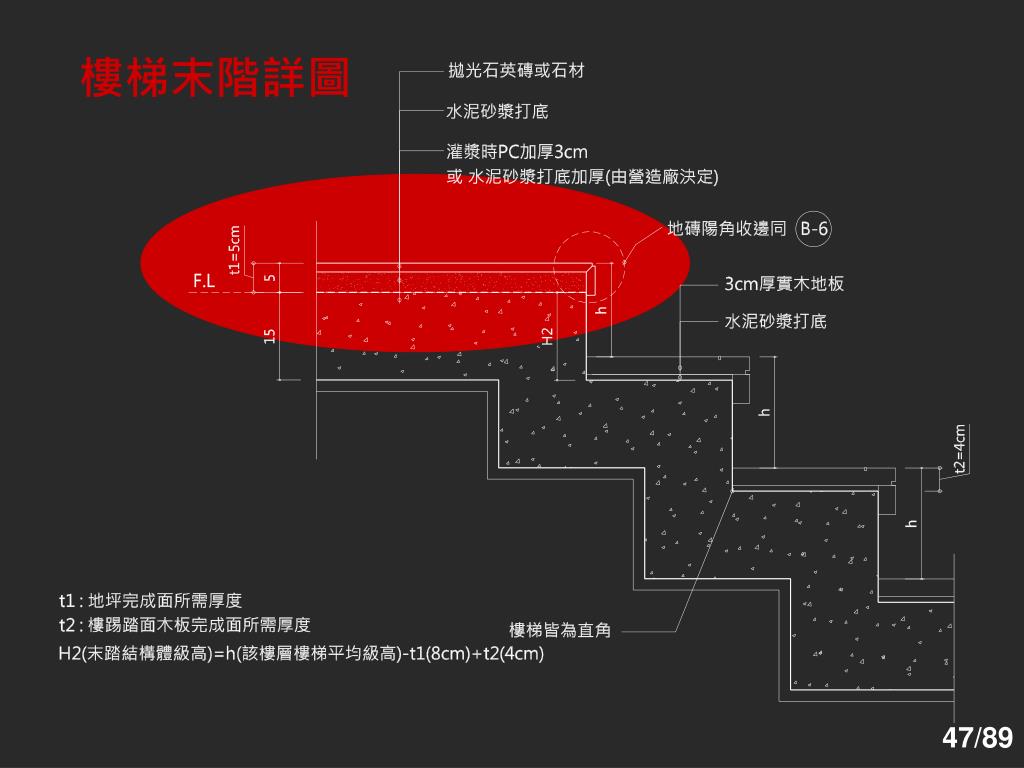

  47. 樓梯末階詳圖

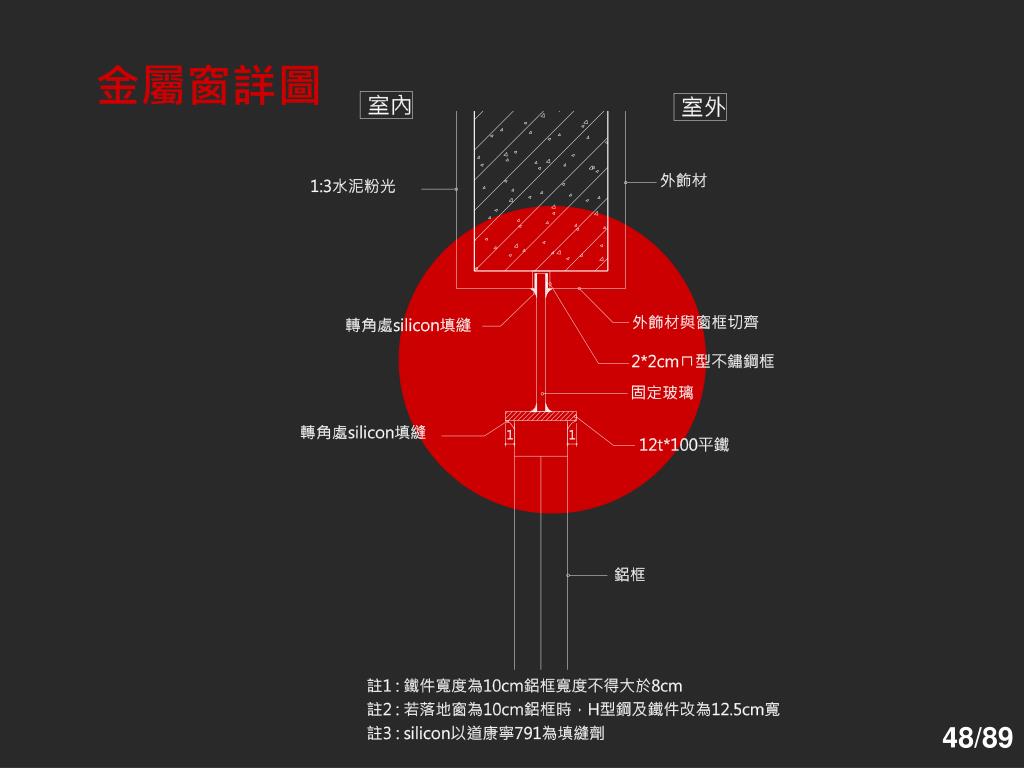

  48. 金屬窗詳圖

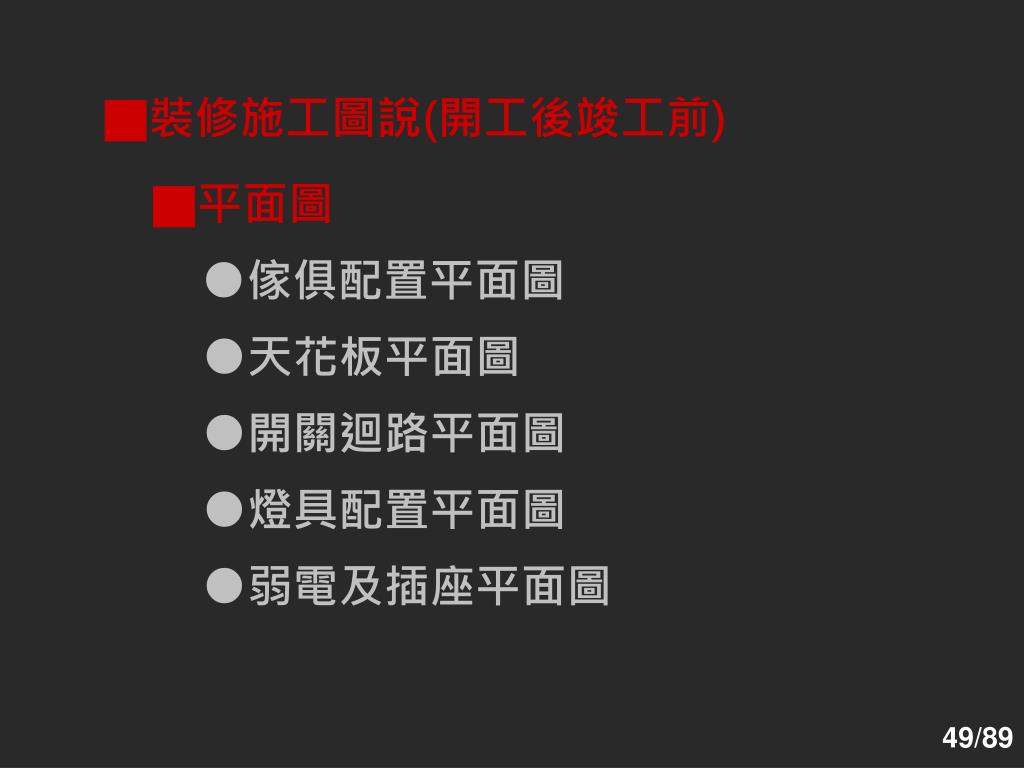

  49. ■裝修施工圖說(開工後竣工前) ■平面圖 ●傢俱配置平面圖 ●天花板平面圖 ●開關迴路平面圖 ●燈具配置平面圖 ●弱電及插座平面圖

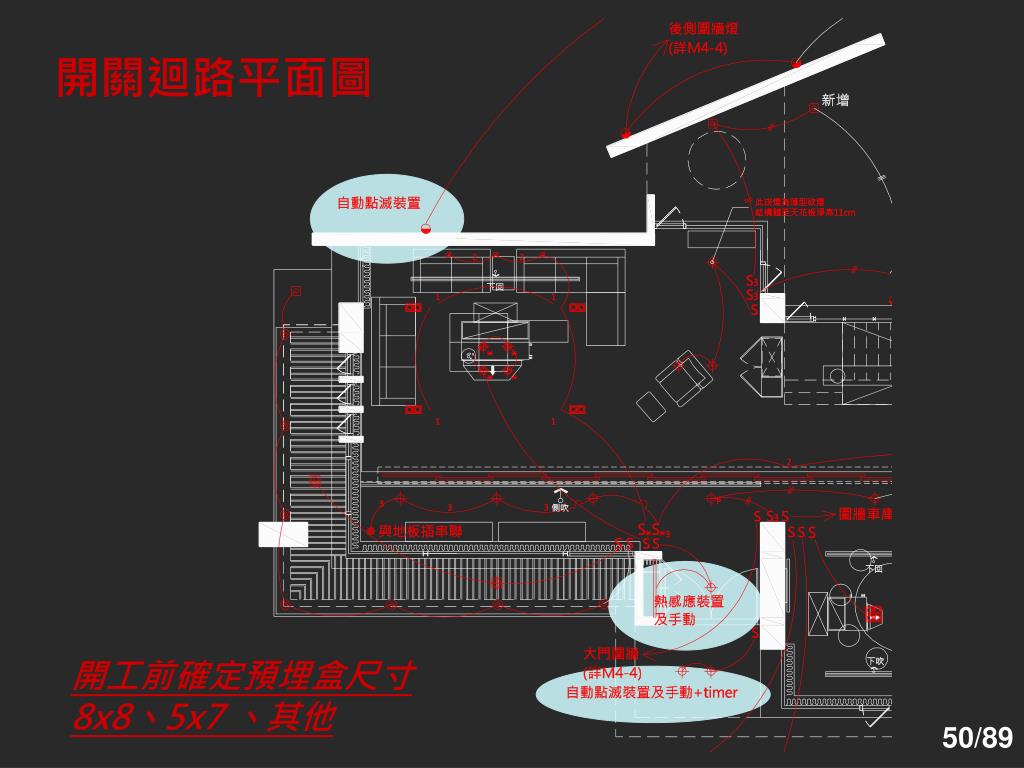

  50. 開關迴路平面圖 開工前確定預埋盒尺寸 8x8ヽ5x7 ヽ其他
