コンピュータアーキテクチャ：ここでやったことこれからやることコンピュータアーキテクチャ：ここでやったことこれからやること計算機構成同演習最終回天野

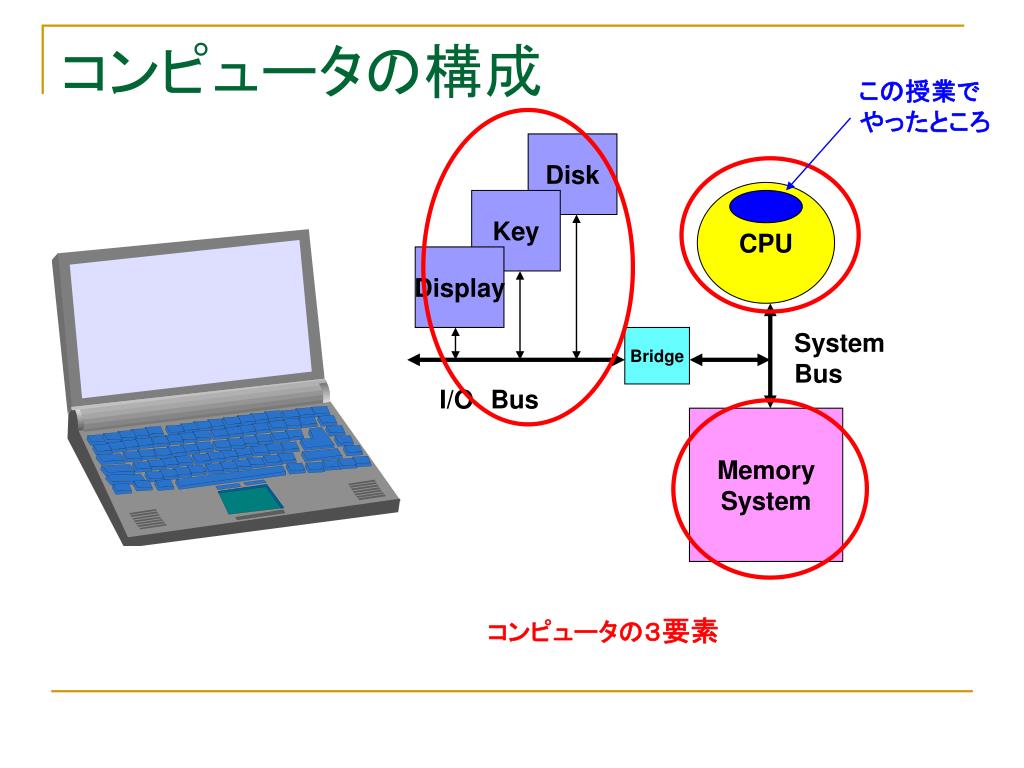

この授業で やったところコンピュータの構成 Disk CPU Key Display System Bus Bridge I/OBus Memory System コンピュータの３要素

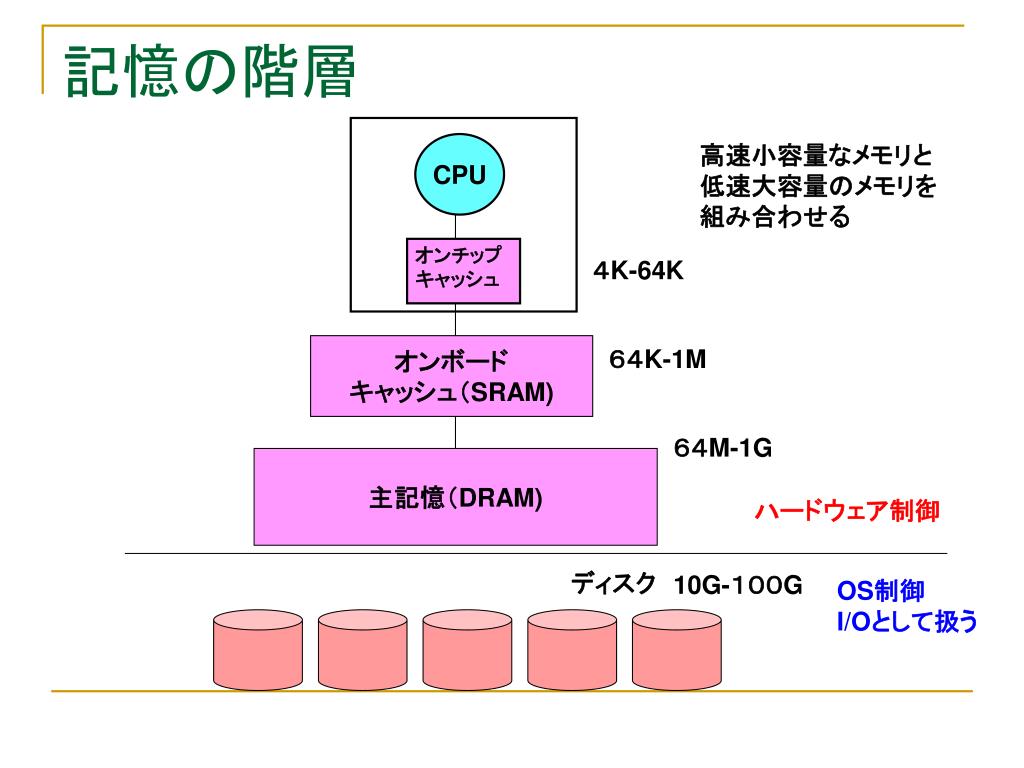

記憶の階層 CPU 高速小容量なメモリと低速大容量のメモリを組み合わせるオンチップキャッシュ４K-64K オンボードキャッシュ（SRAM) ６４K-1M ６４M-1G 主記憶（DRAM) ハードウェア制御ディスク 10G-１００G OS制御 I/Oとして扱う

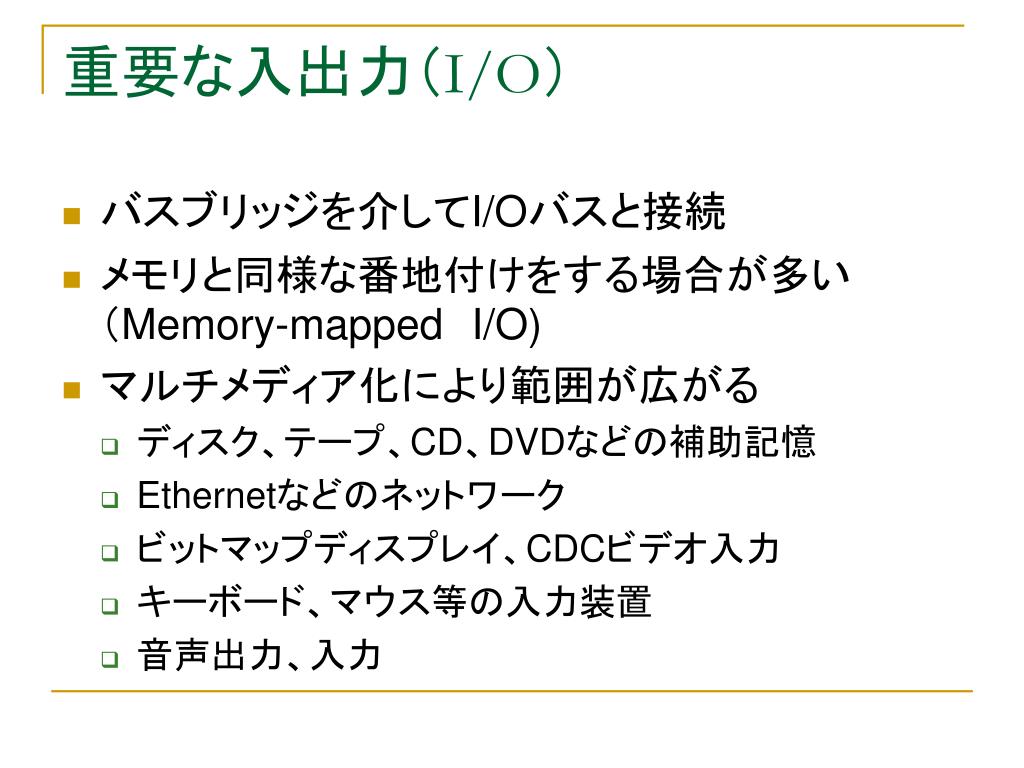

重要な入出力（I/O） • バスブリッジを介してI/Oバスと接続 • メモリと同様な番地付けをする場合が多い　（Memory-mappedI/O) • マルチメディア化により範囲が広がる • ディスク、テープ、CD、DVDなどの補助記憶 • Ethernetなどのネットワーク • ビットマップディスプレイ、CDCビデオ入力 • キーボード、マウス等の入力装置 • 音声出力、入力

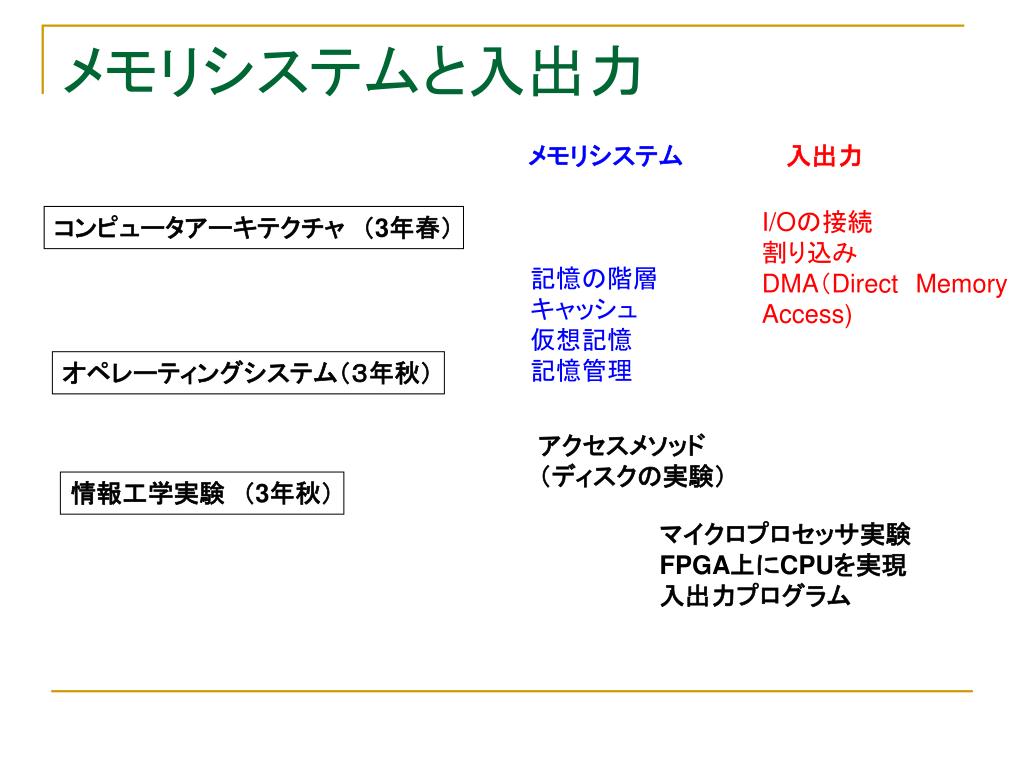

メモリシステムと入出力 メモリシステム入出力 I/Oの接続割り込み DMA（DirectMemory Access) コンピュータアーキテクチャ　（3年春）記憶の階層キャッシュ仮想記憶記憶管理オペレーティングシステム（３年秋）アクセスメソッド（ディスクの実験）情報工学実験　（3年秋）マイクロプロセッサ実験 FPGA上にCPUを実現入出力プログラム

関連した実験 16ビットのCPUを作ってしまうディスクアクセスの時間を測定

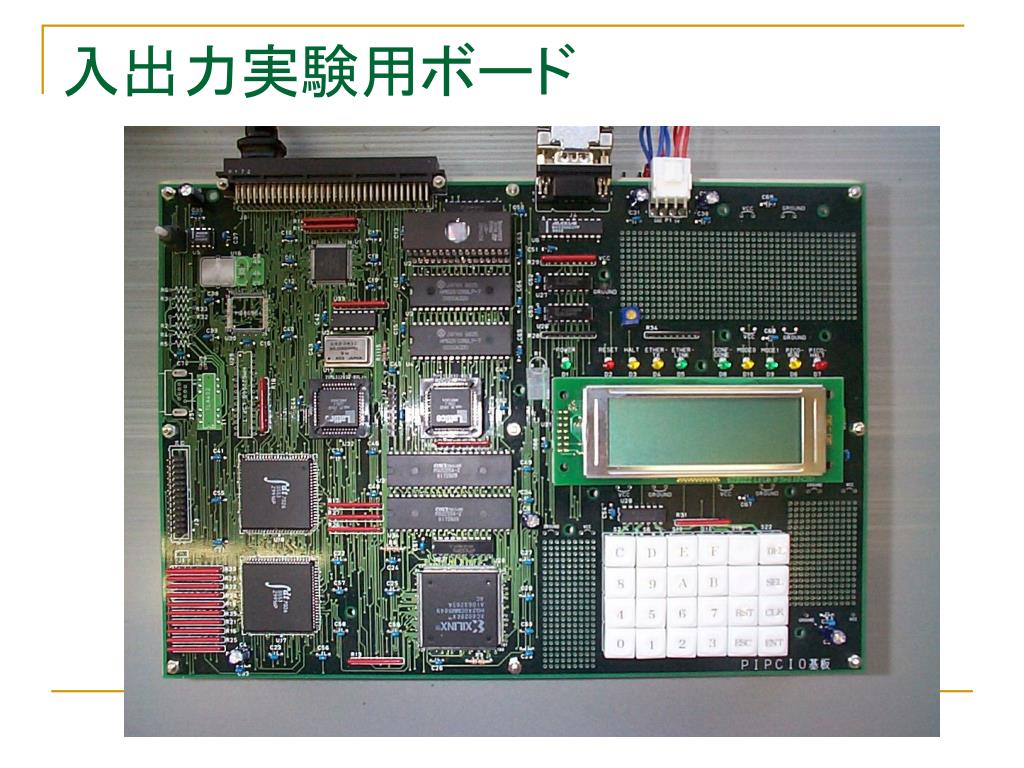

入出力実験用ボード

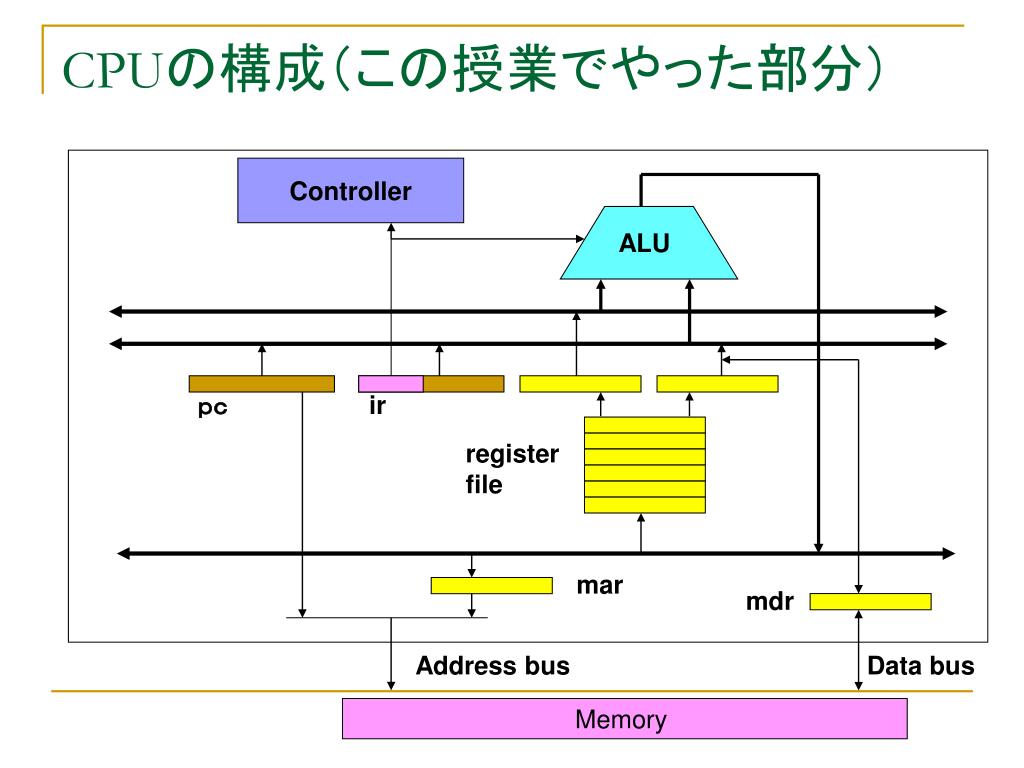

CPUの構成（この授業でやった部分） Controller ALU ｐｃ ir register file mar mdr Address bus Data bus Memory

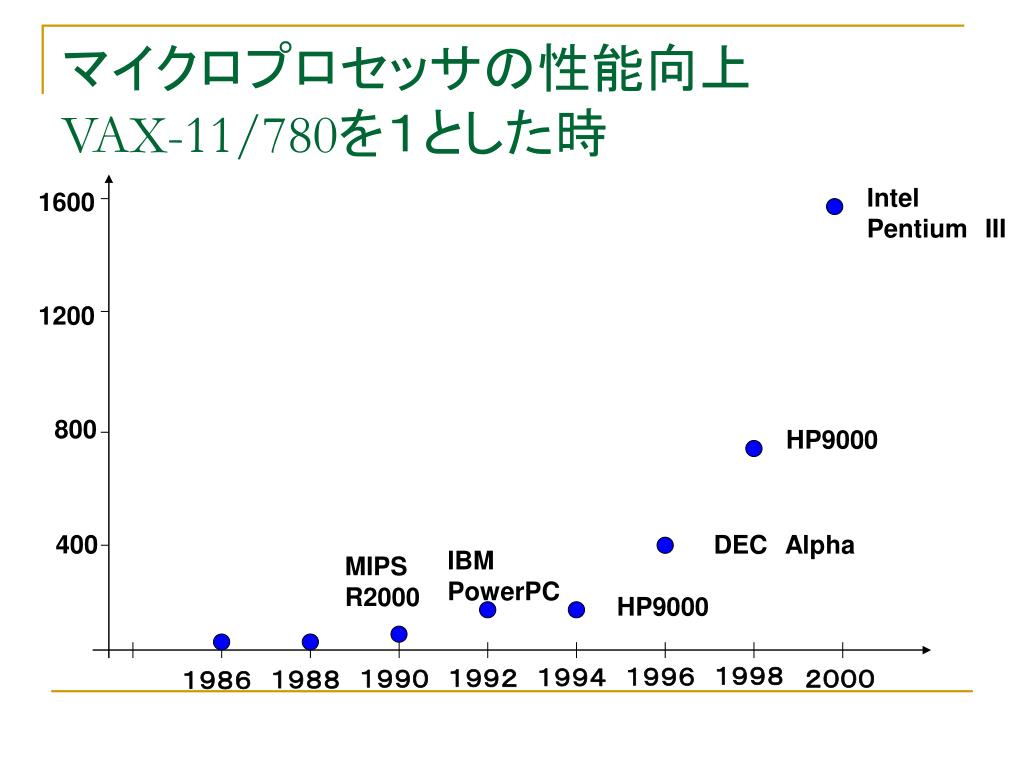

マイクロプロセッサの性能向上VAX-11/780を１とした時マイクロプロセッサの性能向上VAX-11/780を１とした時 Intel PentiumIII 1600 1200 800 HP9000 400 DECAlpha IBM PowerPC MIPS R2000 HP9000 １９９８１９９６１９９４１９９２１９９０２０００１９８８１９８６

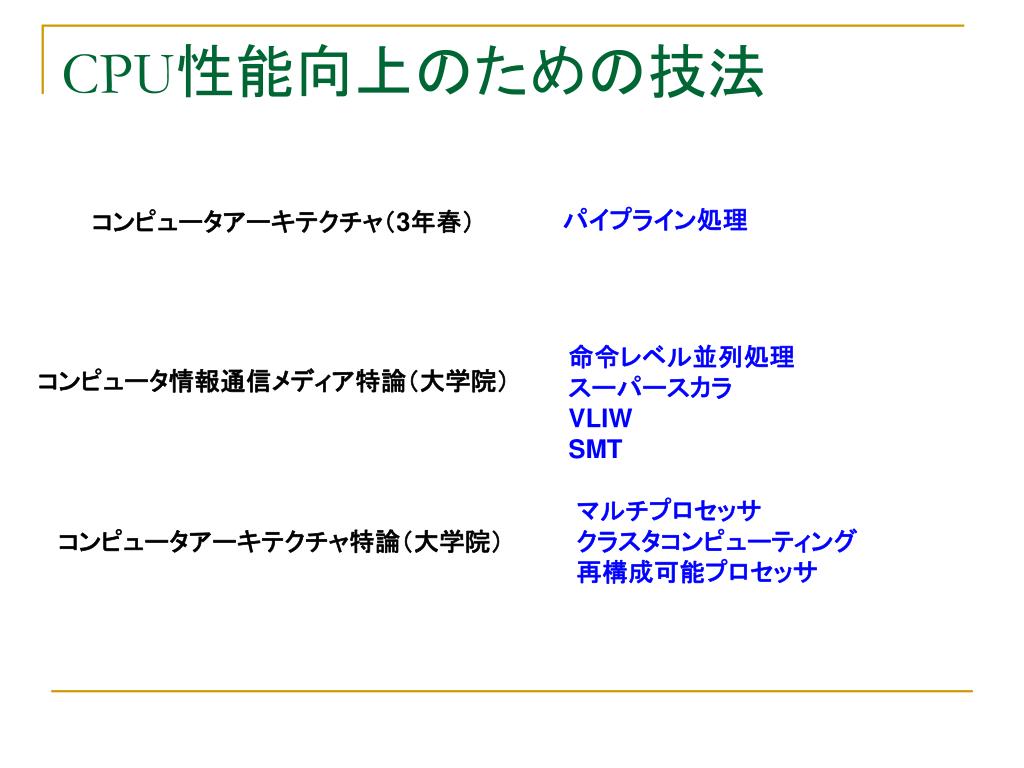

CPU性能向上のための技法 パイプライン処理コンピュータアーキテクチャ（3年春）命令レベル並列処理スーパースカラ VLIW SMT コンピュータ情報通信メディア特論（大学院）マルチプロセッサクラスタコンピューティング再構成可能プロセッサコンピュータアーキテクチャ特論（大学院）

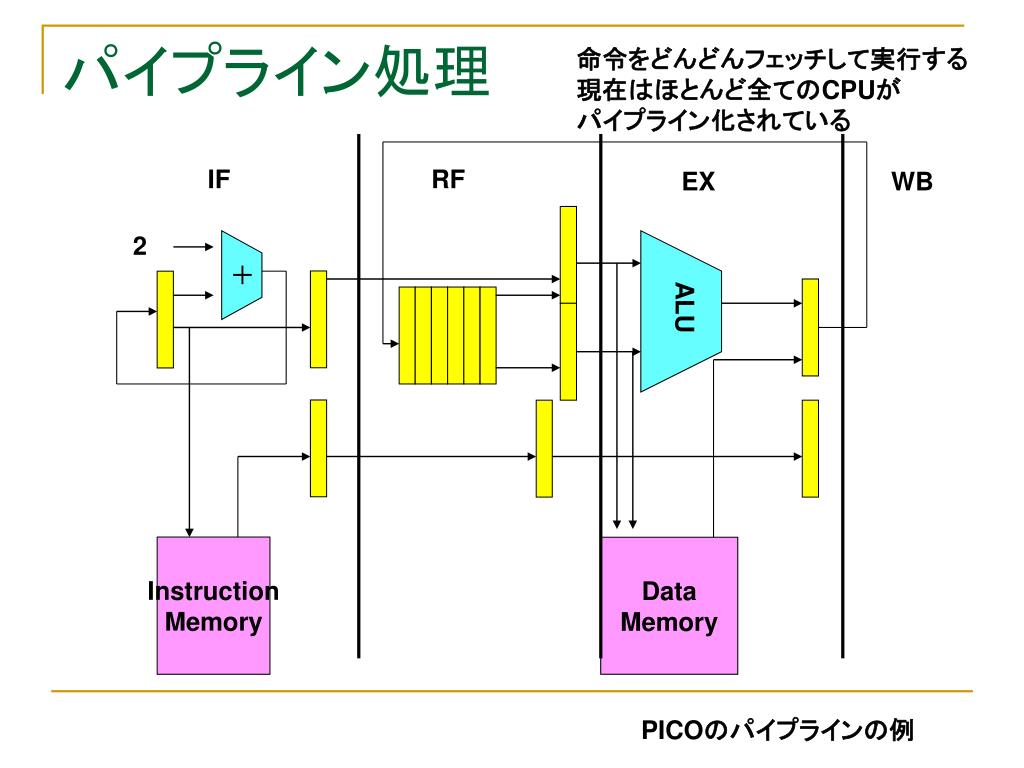

パイプライン処理 命令をどんどんフェッチして実行する現在はほとんど全てのCPUがパイプライン化されている IF RF EX WB 2 ＋ ALU Instruction Memory Data Memory PICOのパイプラインの例

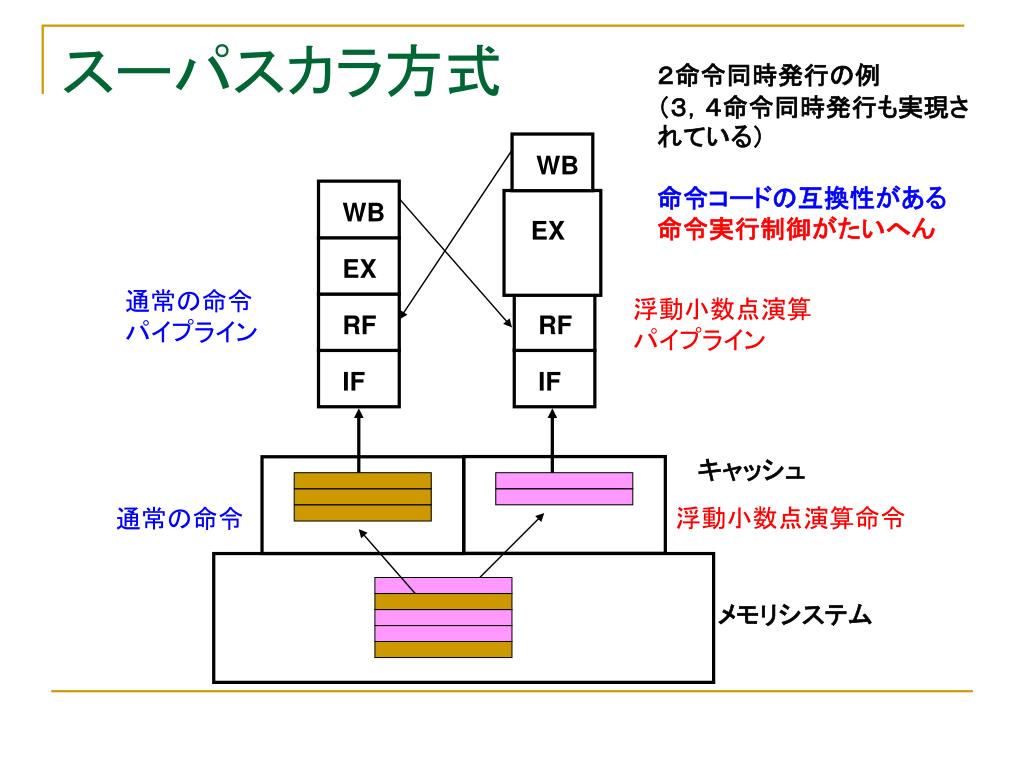

IF RF EX WB IF RF EX WB スーパスカラ方式２命令同時発行の例（３，４命令同時発行も実現されている）命令コードの互換性がある命令実行制御がたいへん通常の命令パイプライン浮動小数点演算パイプラインキャッシュ浮動小数点演算命令通常の命令メモリシステム

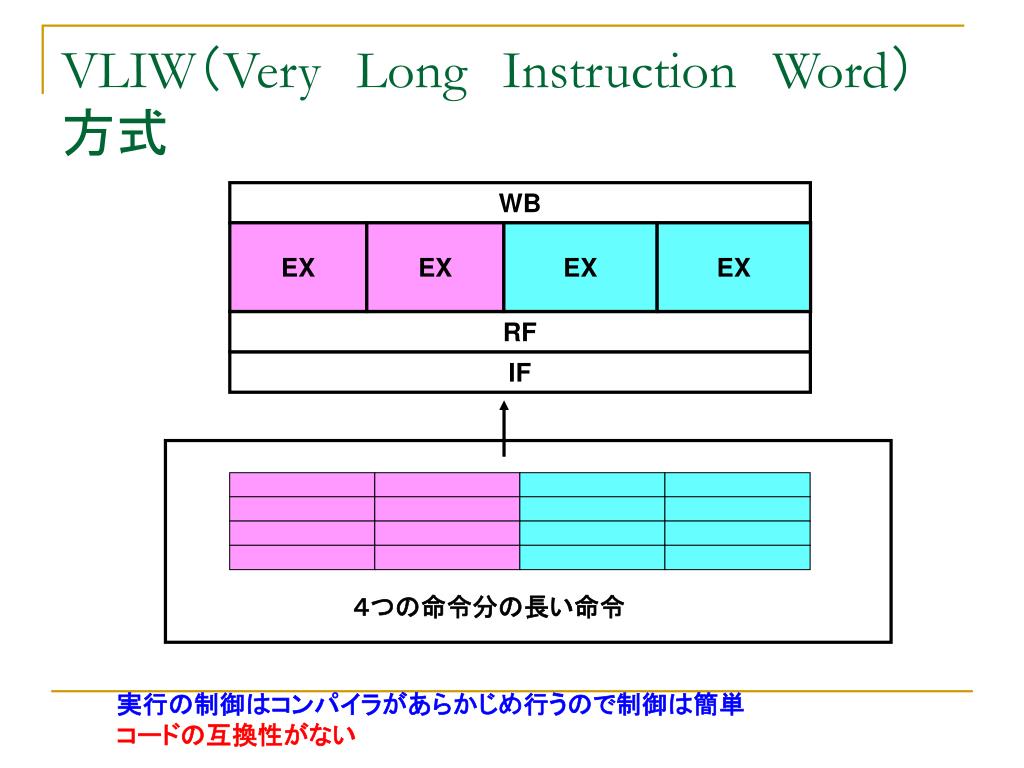

VLIW（VeryLongInstructionWord）方式 WB EX EX EX EX RF IF ４つの命令分の長い命令実行の制御はコンパイラがあらかじめ行うので制御は簡単コードの互換性がない

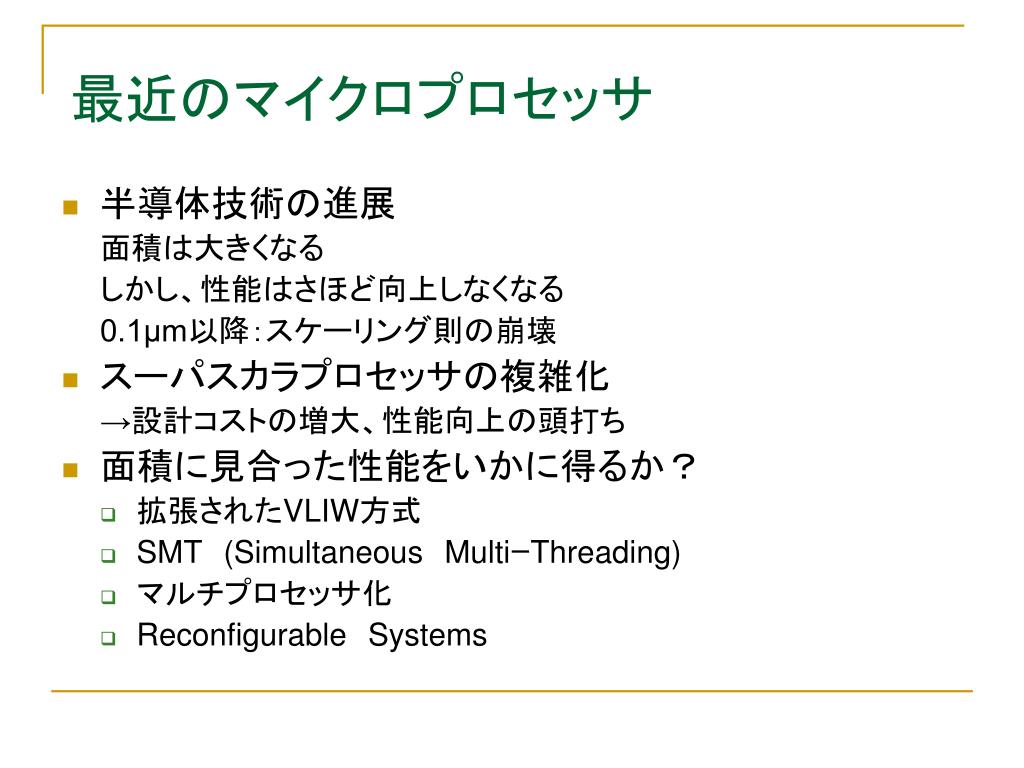

最近のマイクロプロセッサ • 半導体技術の進展面積は大きくなるしかし、性能はさほど向上しなくなる 0.1μm以降：スケーリング則の崩壊 • スーパスカラプロセッサの複雑化 →設計コストの増大、性能向上の頭打ち • 面積に見合った性能をいかに得るか？ • 拡張されたVLIW方式 • SMT(SimultaneousMultiｰThreading) • マルチプロセッサ化 • ReconfigurableSystems

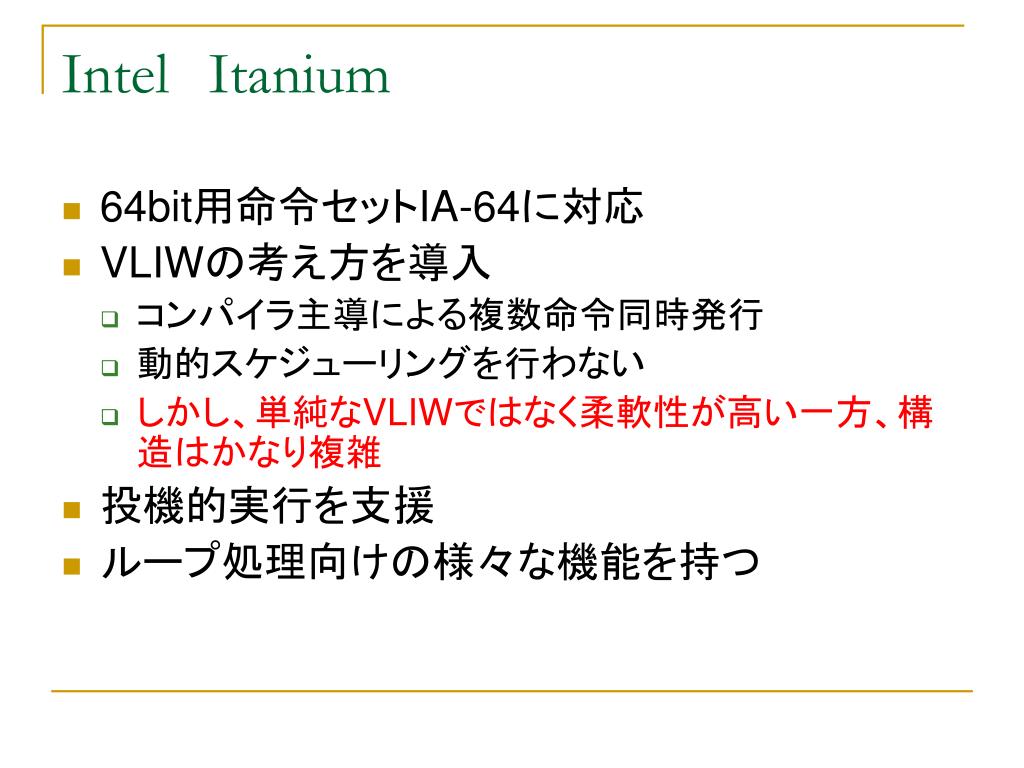

IntelItanium • 64bit用命令セットIA-64に対応 • VLIWの考え方を導入 • コンパイラ主導による複数命令同時発行 • 動的スケジューリングを行わない • しかし、単純なVLIWではなく柔軟性が高い一方、構造はかなり複雑 • 投機的実行を支援 • ループ処理向けの様々な機能を持つ

柔軟なVLIW（命令のグループ化） add r6=＠gprel(a＃)，gp；；　group1r6=ａ［］ ldfpd　ｆ１，f2=［r6］　group2f1=a［0］，f2=a［1］ ldfdf3=［r5］，16；； f3=a［2］ fma．df4=f1，f2，f3 group3f4=f1*f2+f3

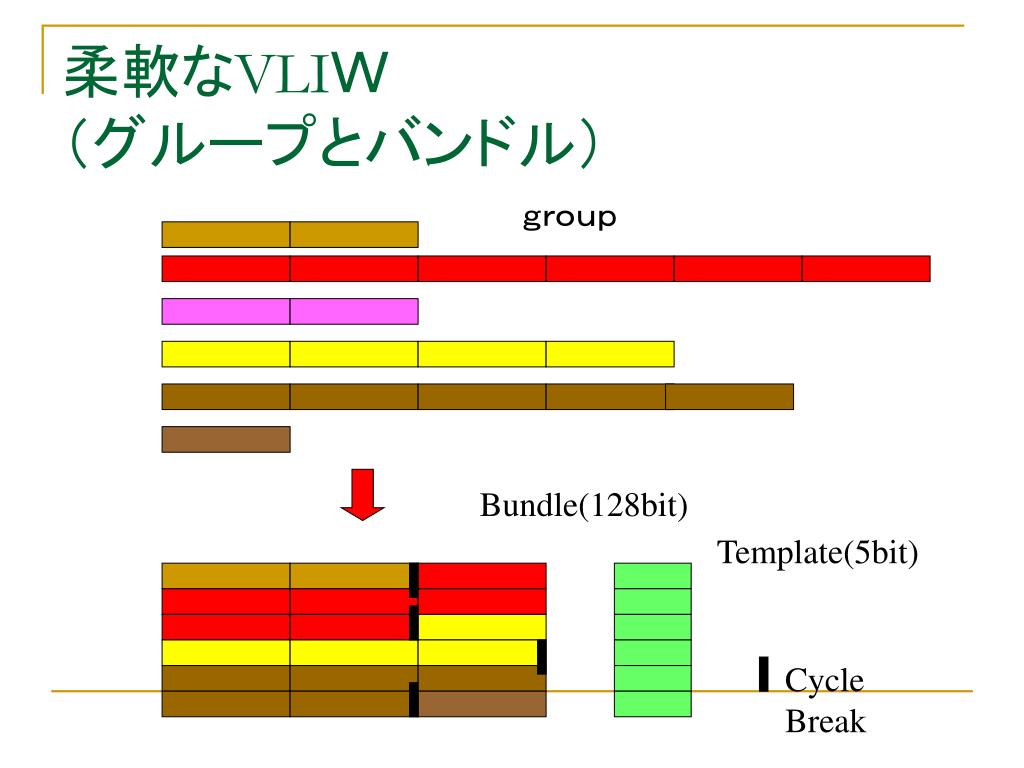

柔軟なVLIＷ（グループとバンドル） ｇｒｏｕｐ Bundle(128bit) Template(5bit) Cycle Break

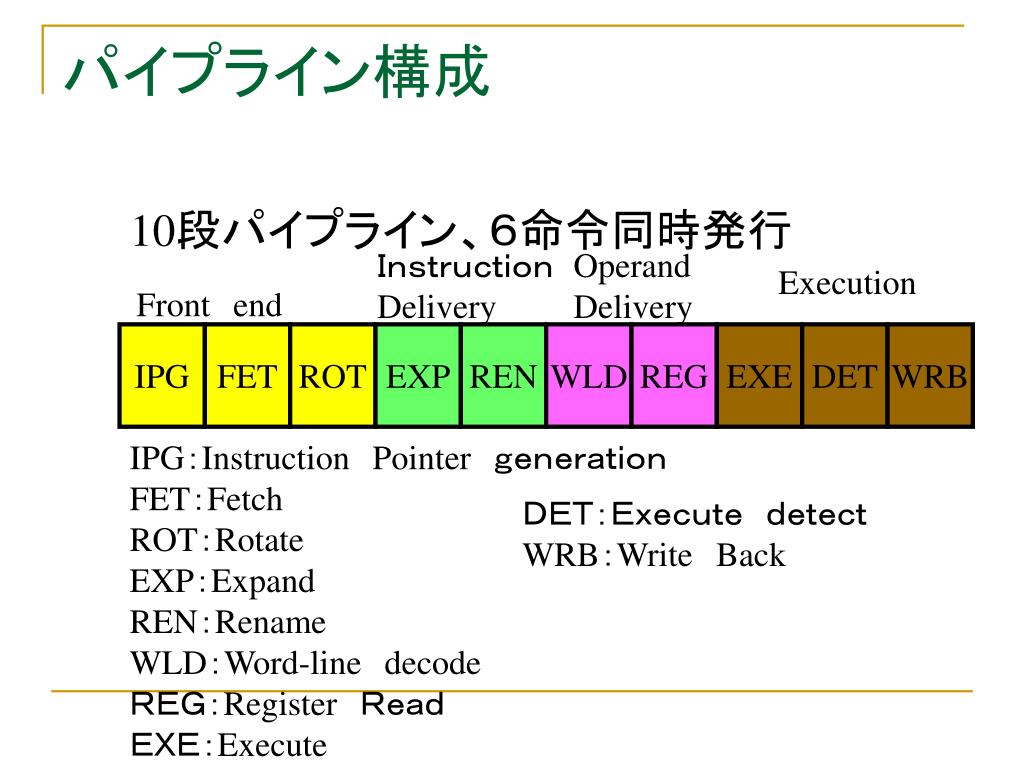

パイプライン構成 10段パイプライン、６命令同時発行Ｉｎｓｔｒｕｃｔｉｏｎ Delivery Operand Delivery Execution Frontend IPG FET ROT EXP REN WLD REG EXE DET WRB IPG：InstructionPointer　ｇｅｎｅｒａｔｉｏｎ FET：Fetch ROT：Rotate EXP：Expand REN：Rename WLD：Word-linedecode ＲＥＧ：Register　ＲｅａｄＥＸＥ：Execute ＤＥＴ：Ｅｘｅｃｕｔｅ　ｄｅｔｅｃｔ WRB：WriteBack

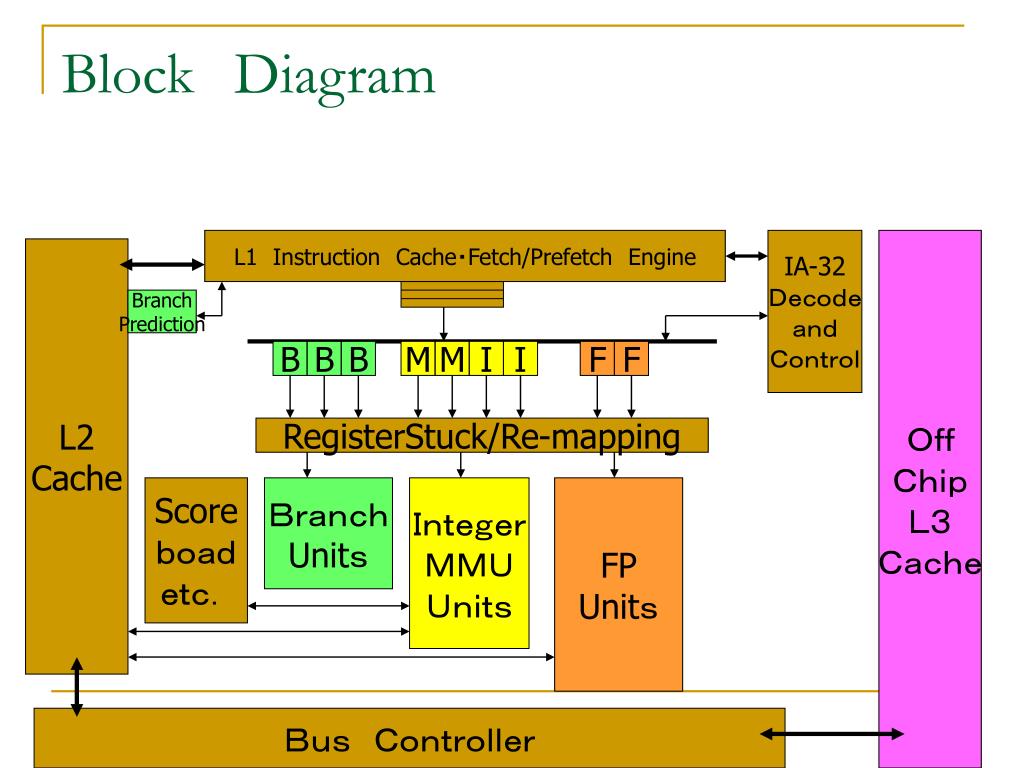

BlockDiagram L1InstructionCache・Fetch/PrefetchEngine IA-32 ＤｅｃｏｄｅａｎｄＣｏｎｔｒｏｌＯｆｆＣｈｉｐＬ３Ｃａｃｈｅ L2 Cache Branch Prediction B B B M M I I F F RegisterStuck/Re-mapping Score ｂｏａｄｅｔｃ．Ｂｒａｎｃｈ UnitｓＩｎｔｅｇｅｒＭＭＵＵｎｉｔｓ FP UnitｓＢｕｓ　Ｃｏｎｔｒｏｌｌｅｒ

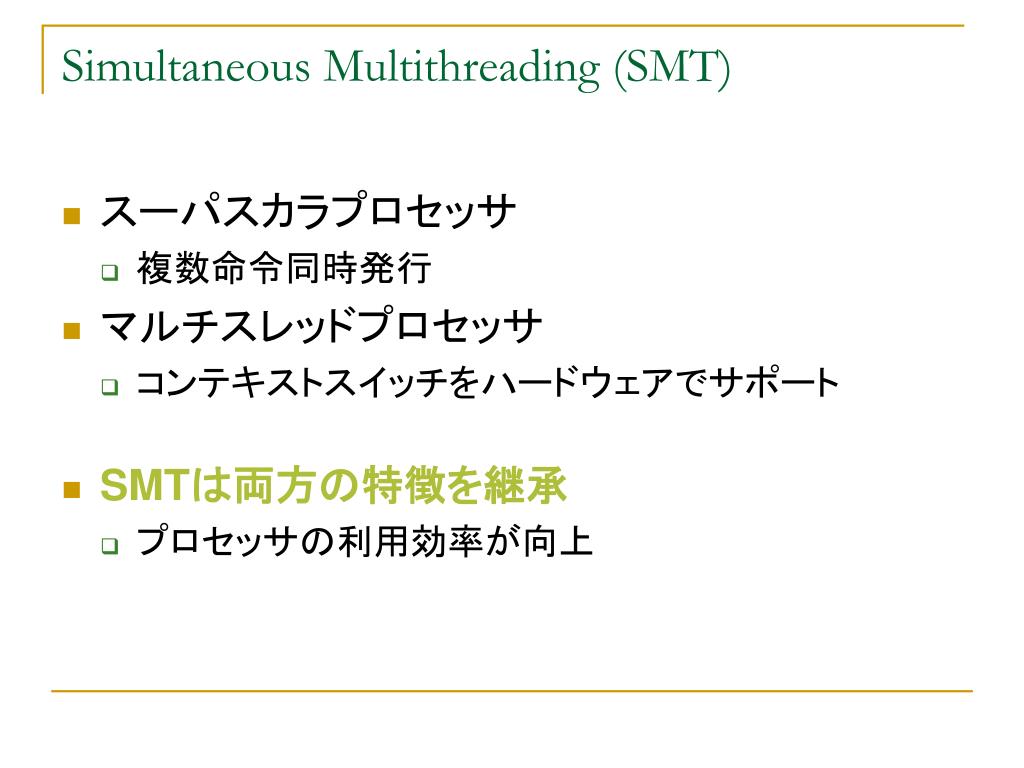

Simultaneous Multithreading (SMT) • スーパスカラプロセッサ • 複数命令同時発行 • マルチスレッドプロセッサ • コンテキストスイッチをハードウェアでサポート • SMTは両方の特徴を継承 • プロセッサの利用効率が向上

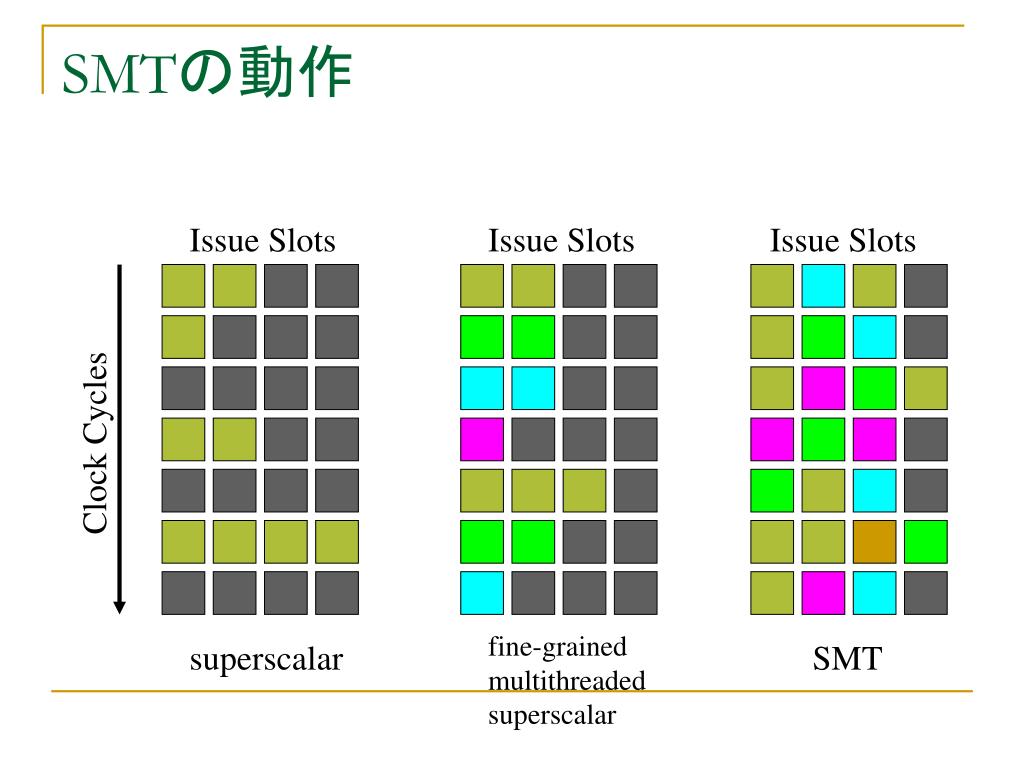

SMTの動作 Issue Slots Issue Slots Issue Slots Clock Cycles fine-grained multithreaded superscalar superscalar SMT

スーパスカラとの比較 Instruction Per Cycle（IPC）による比較： not OS intensive application SPECInt Apache ： OS intensive application

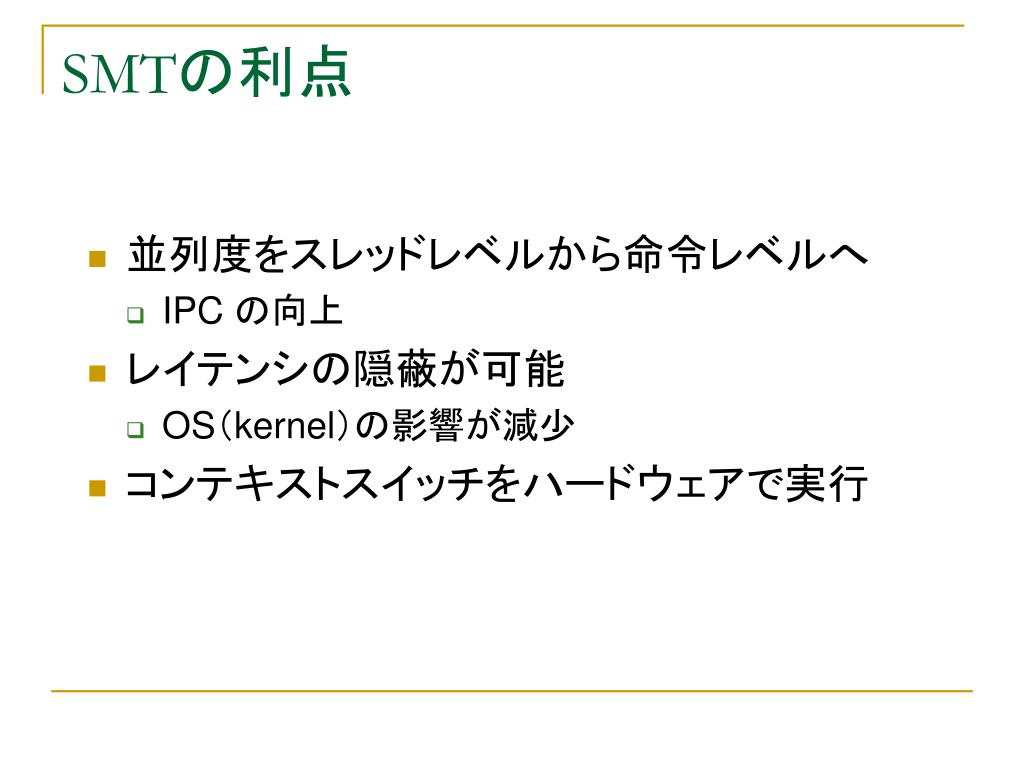

SMTの利点 • 並列度をスレッドレベルから命令レベルへ • IPC の向上 • レイテンシの隠蔽が可能 • OS（kernel）の影響が減少 • コンテキストスイッチをハードウェアで実行

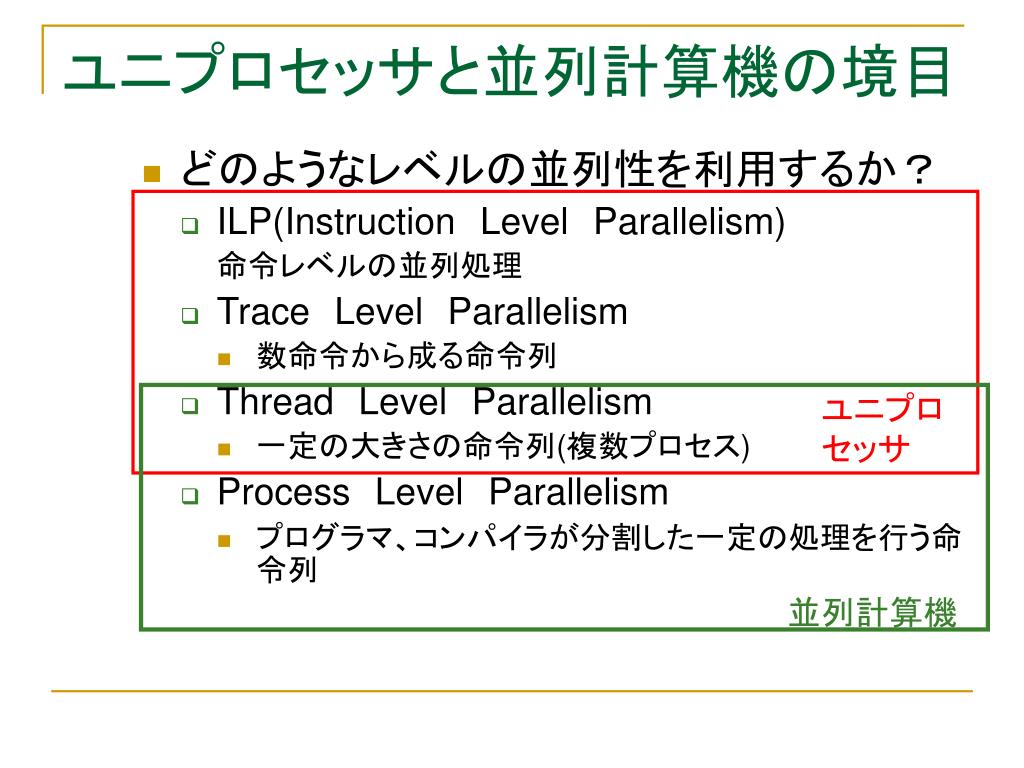

ユニプロセッサ 並列計算機ユニプロセッサと並列計算機の境目 • どのようなレベルの並列性を利用するか？ • ILP(InstructionLevelParallelism) 命令レベルの並列処理 • TraceLevelParallelism • 数命令から成る命令列 • ThreadLevelParallelism • 一定の大きさの命令列(複数プロセス) • ProcessLevelParallelism • プログラマ、コンパイラが分割した一定の処理を行う命令列

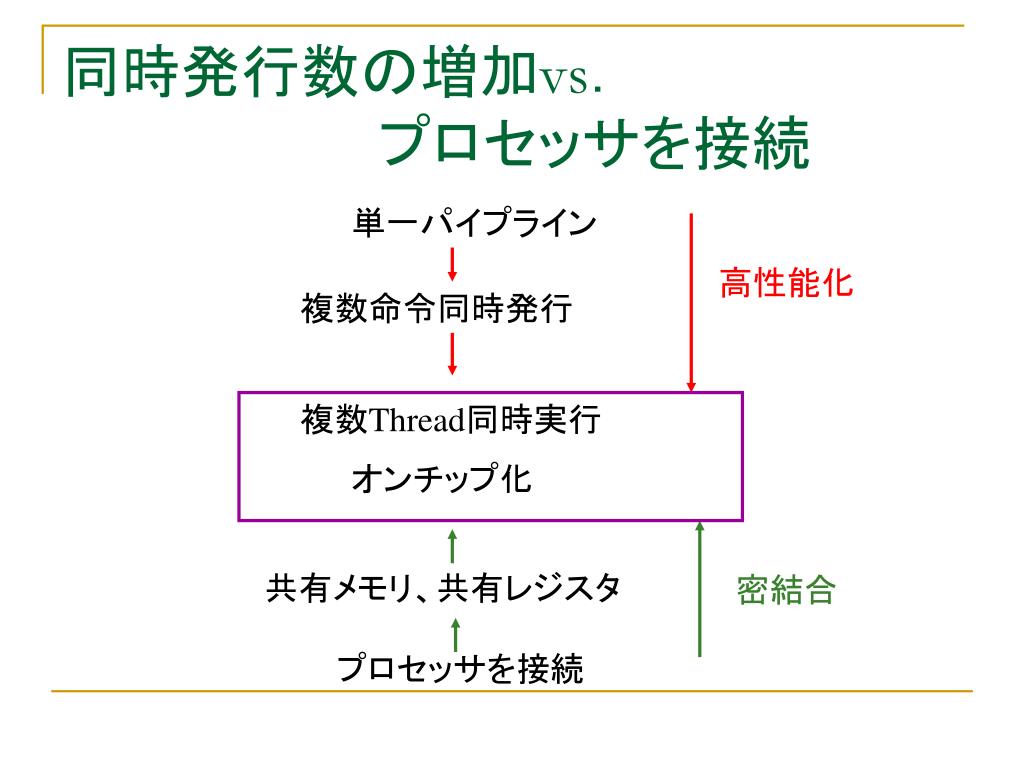

高性能化 密結合同時発行数の増加vs．　　　　　　　　プロセッサを接続単一パイプライン複数命令同時発行複数Thread同時実行オンチップ化共有メモリ、共有レジスタプロセッサを接続

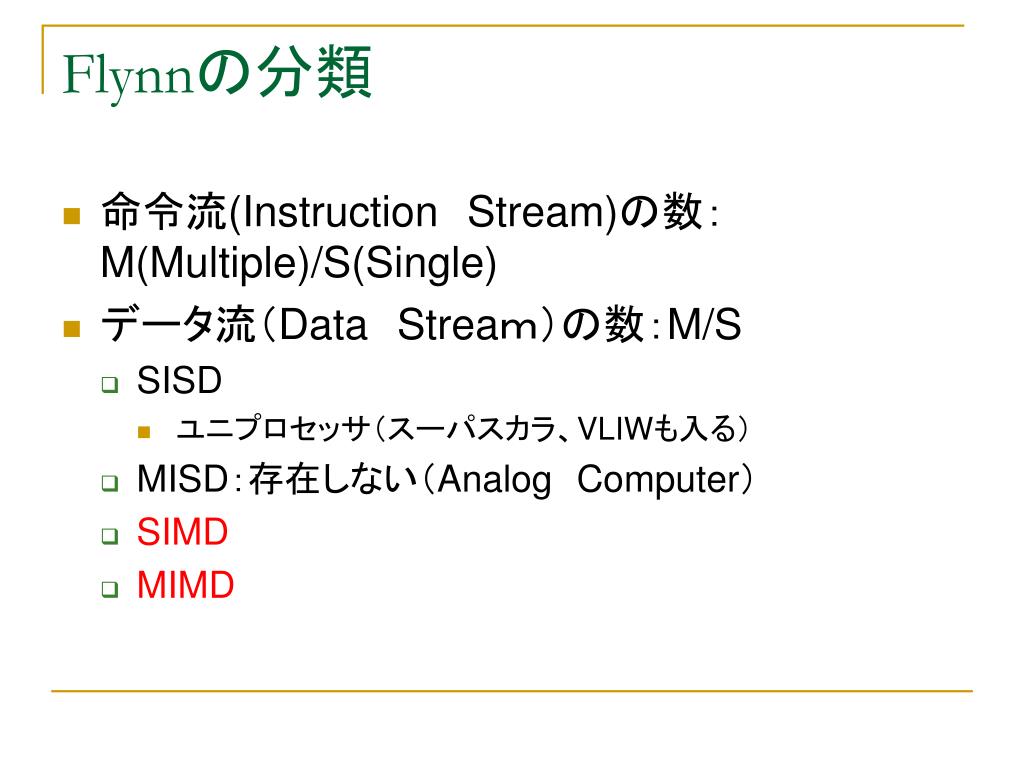

Flynnの分類 • 命令流(InstructionStream)の数：　M(Multiple)/S(Single) • データ流（DataStreaｍ）の数：M/S • SISD • ユニプロセッサ（スーパスカラ、VLIWも入る） • MISD：存在しない（AnalogComputer） • SIMD • MIMD

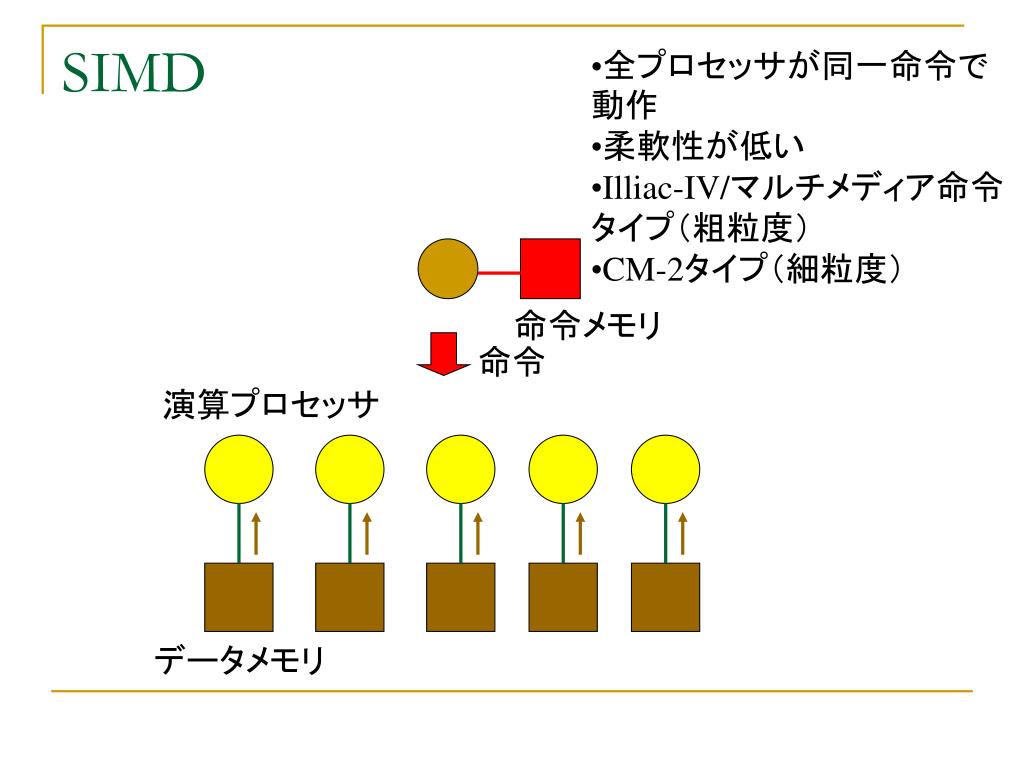

命令 SIMD • 全プロセッサが同一命令で動作 • 柔軟性が低い • Illiac-IV/マルチメディア命令タイプ（粗粒度） • CM-2タイプ（細粒度）命令メモリ演算プロセッサデータメモリ

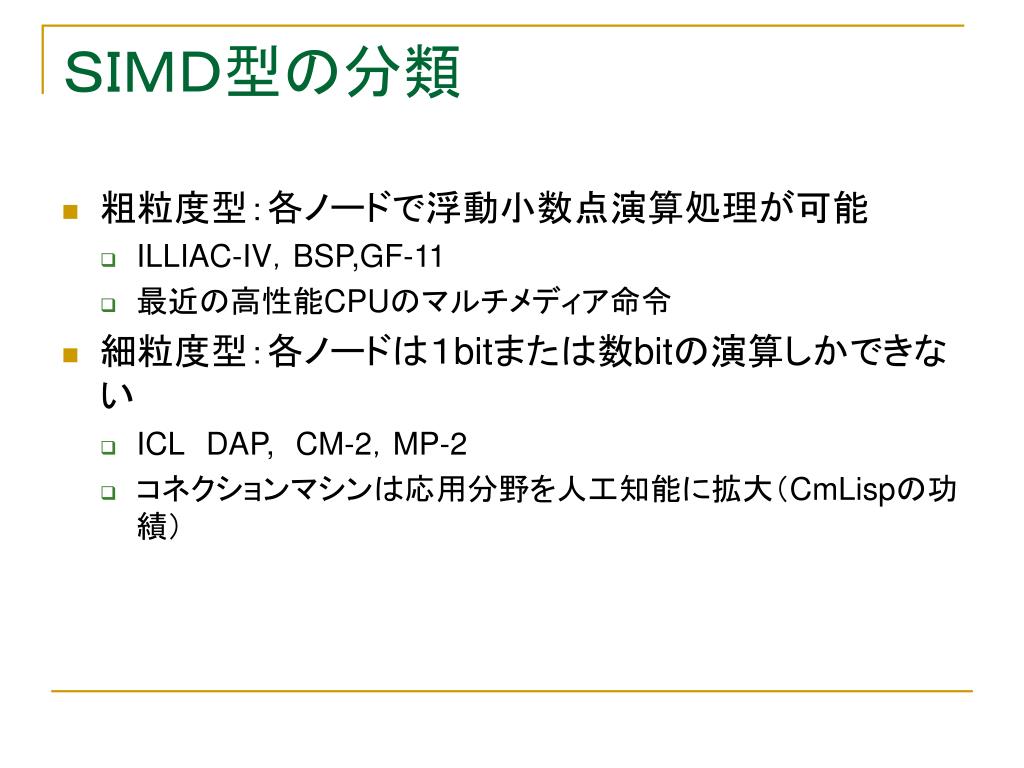

ＳＩＭＤ型の分類 • 粗粒度型：各ノードで浮動小数点演算処理が可能 • ILLIAC-IV，BSP,GF-11 • 最近の高性能CPUのマルチメディア命令 • 細粒度型：各ノードは１bitまたは数bitの演算しかできない • ICLDAP,CM-2，MP-2 • コネクションマシンは応用分野を人工知能に拡大（CmLispの功績）

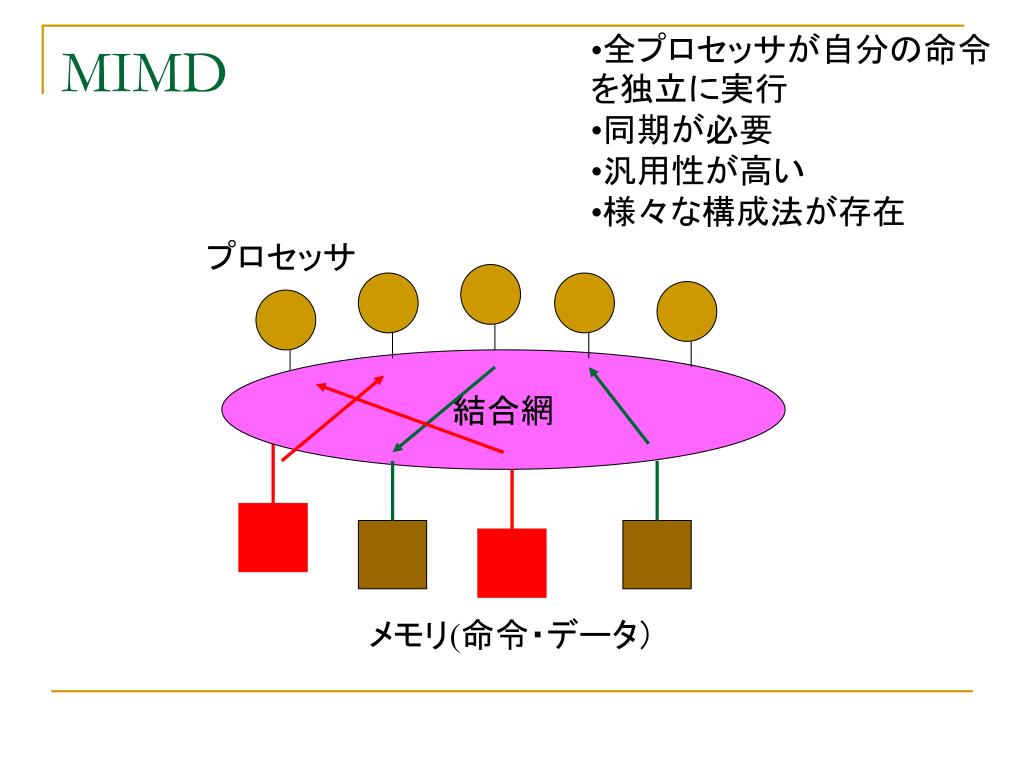

全プロセッサが自分の命令を独立に実行 • 同期が必要 • 汎用性が高い • 様々な構成法が存在 MIMD プロセッサ結合網メモリ(命令・データ）

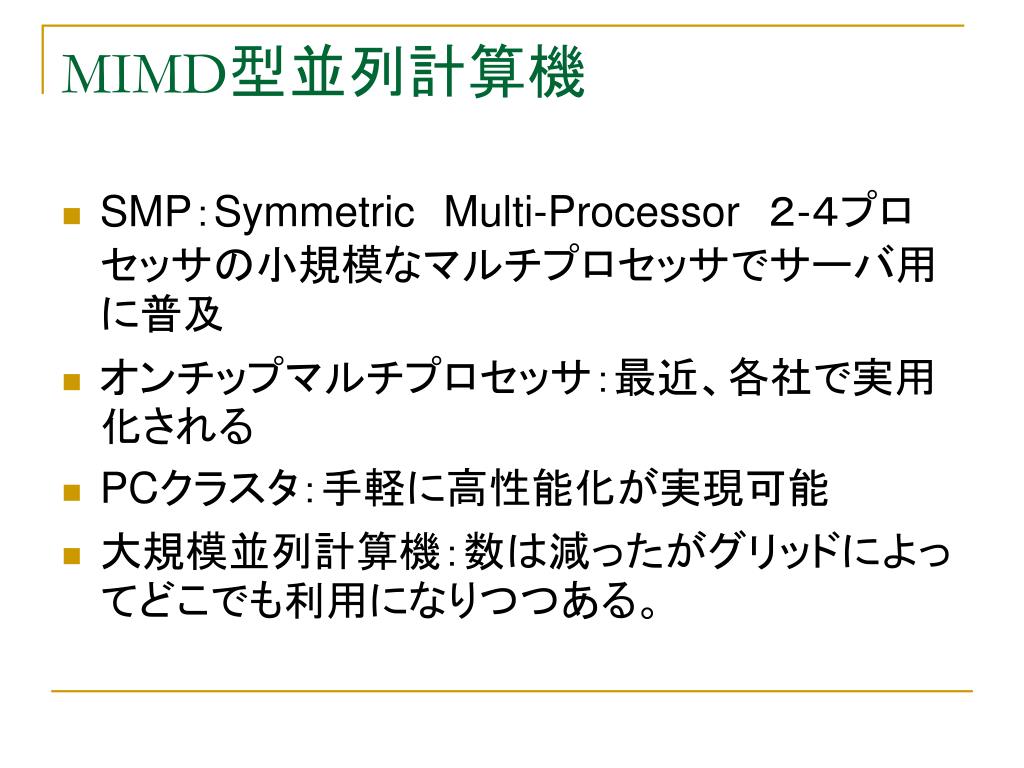

MIMD型並列計算機 • SMP：SymmetricMulti-Processor　２-４プロセッサの小規模なマルチプロセッサでサーバ用に普及 • オンチップマルチプロセッサ：最近、各社で実用化される • PCクラスタ：手軽に高性能化が実現可能 • 大規模並列計算機：数は減ったがグリッドによってどこでも利用になりつつある。

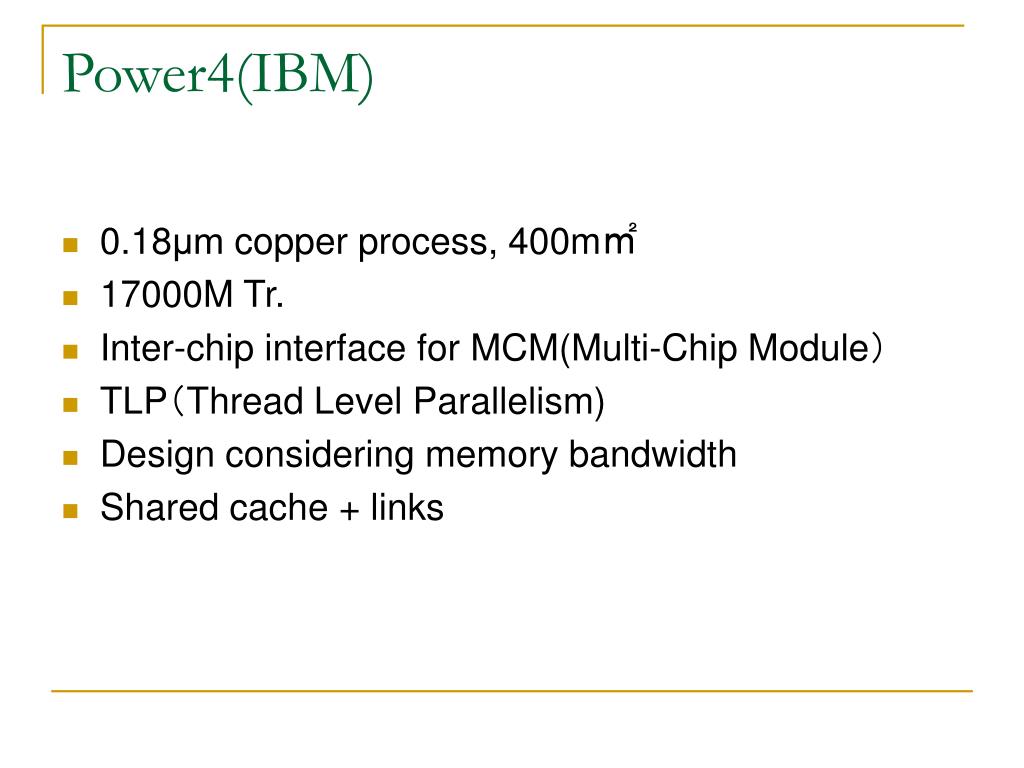

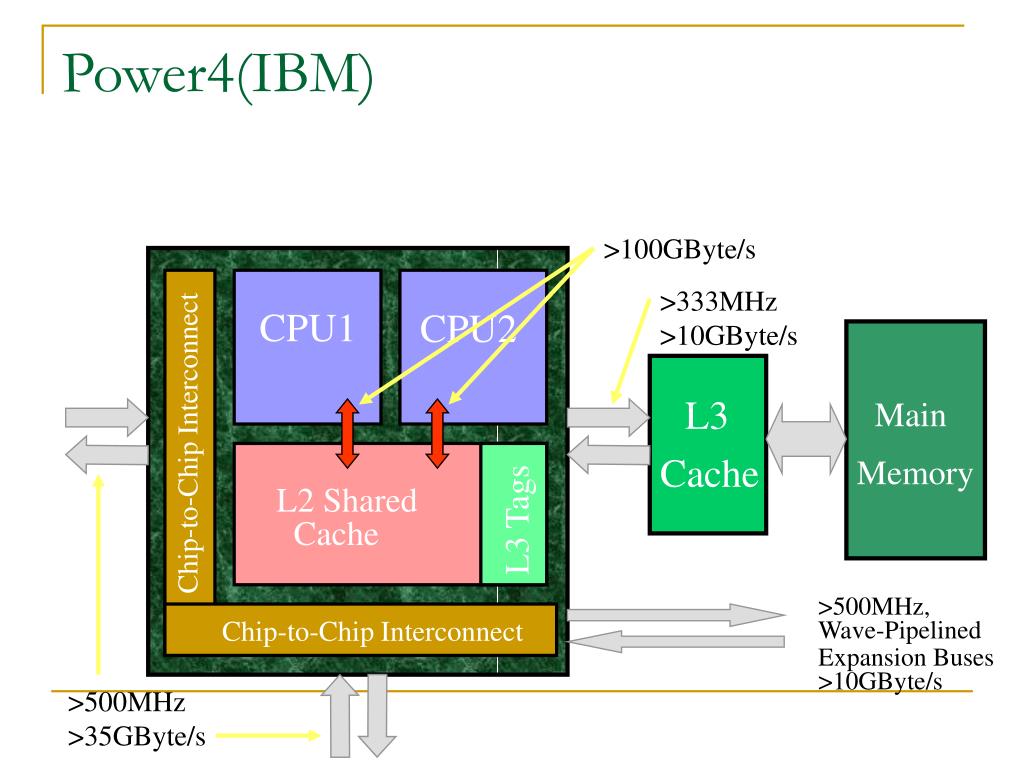

Power4(IBM) • 0.18μm copper process, 400m㎡ • 17000M Tr. • Inter-chip interface for MCM(Multi-Chip Module） • TLP（Thread Level Parallelism) • Design considering memory bandwidth • Shared cache + links

L3 Main Cache Memory L2 Shared Cache >500MHz, Wave-Pipelined Expansion Buses >10GByte/s Power4(IBM) >100GByte/s >333MHz >10GByte/s CPU1 CPU2 Chip-to-Chip Interconnect L3 Tags Chip-to-Chip Interconnect >500MHz >35GByte/s

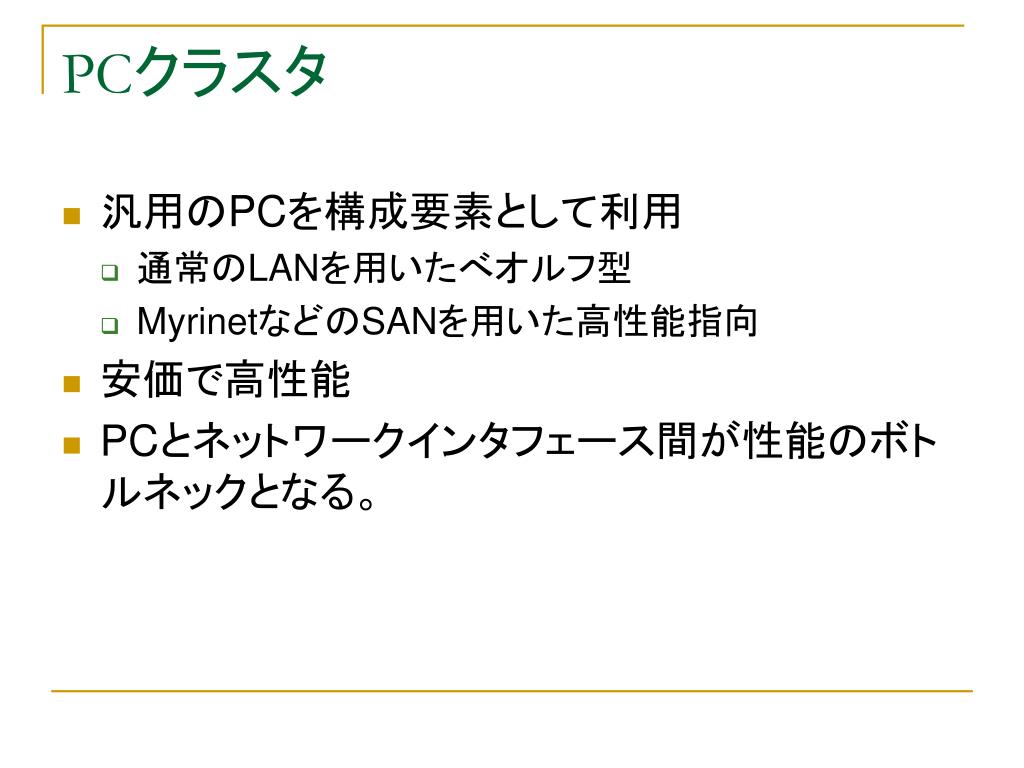

PCクラスタ • 汎用のPCを構成要素として利用 • 通常のLANを用いたべオルフ型 • MyrinetなどのSANを用いた高性能指向 • 安価で高性能 • PCとネットワークインタフェース間が性能のボトルネックとなる。

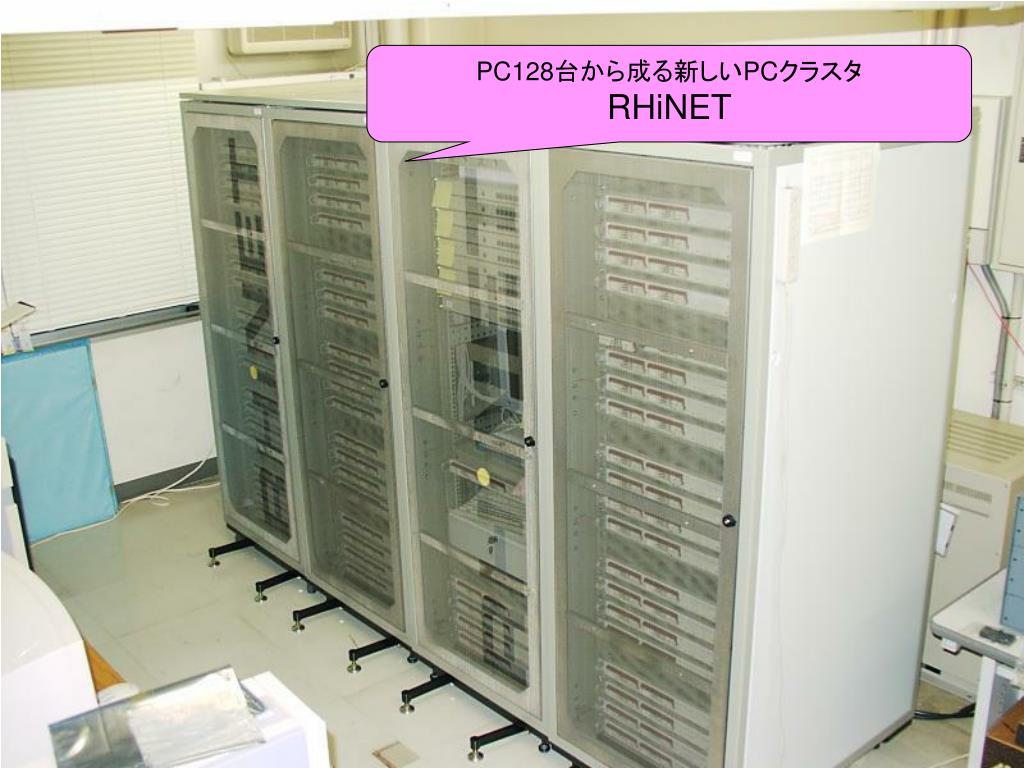

PC128台から成る新しいPCクラスタ RHiNET

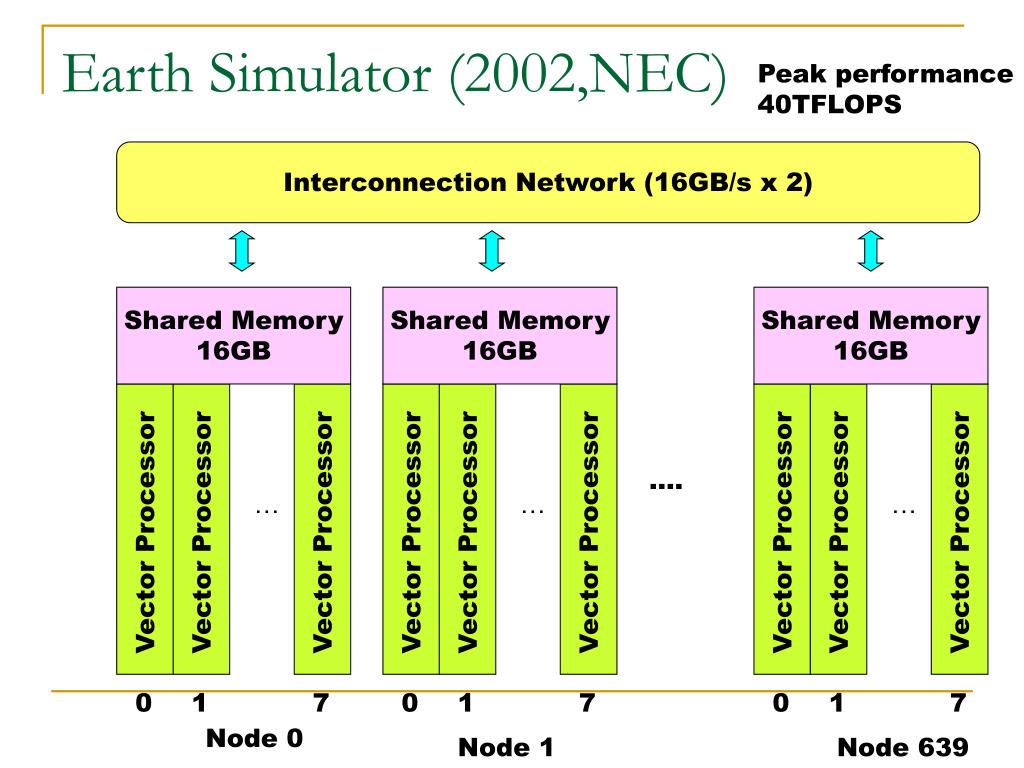

Shared Memory 16GB Shared Memory 16GB Shared Memory 16GB Vector Processor Vector Processor Vector Processor Vector Processor Vector Processor Vector Processor Vector Processor Vector Processor Vector Processor … … … 0 0 0 1 1 1 7 7 7 Earth Simulator (2002,NEC) Peak performance 40TFLOPS Interconnection Network (16GB/s x 2) …. Node 0 Node 1 Node 639

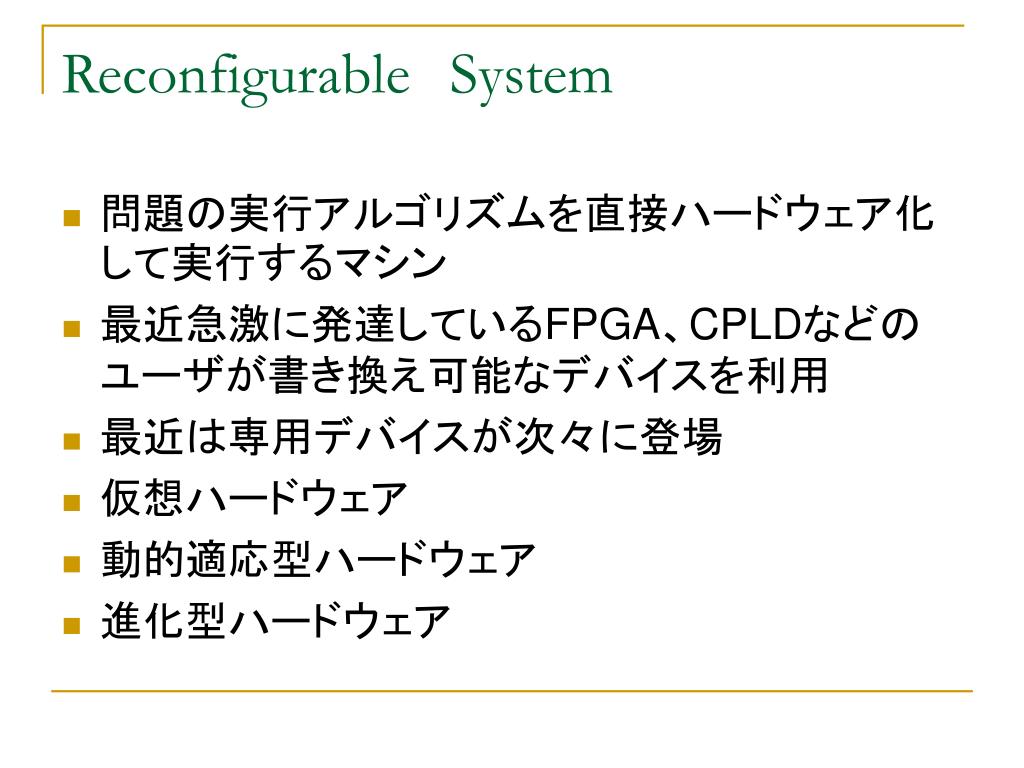

ReconfigurableSystem • 問題の実行アルゴリズムを直接ハードウェア化して実行するマシン • 最近急激に発達しているFPGA、CPLDなどのユーザが書き換え可能なデバイスを利用 • 最近は専用デバイスが次々に登場 • 仮想ハードウェア • 動的適応型ハードウェア • 進化型ハードウェア

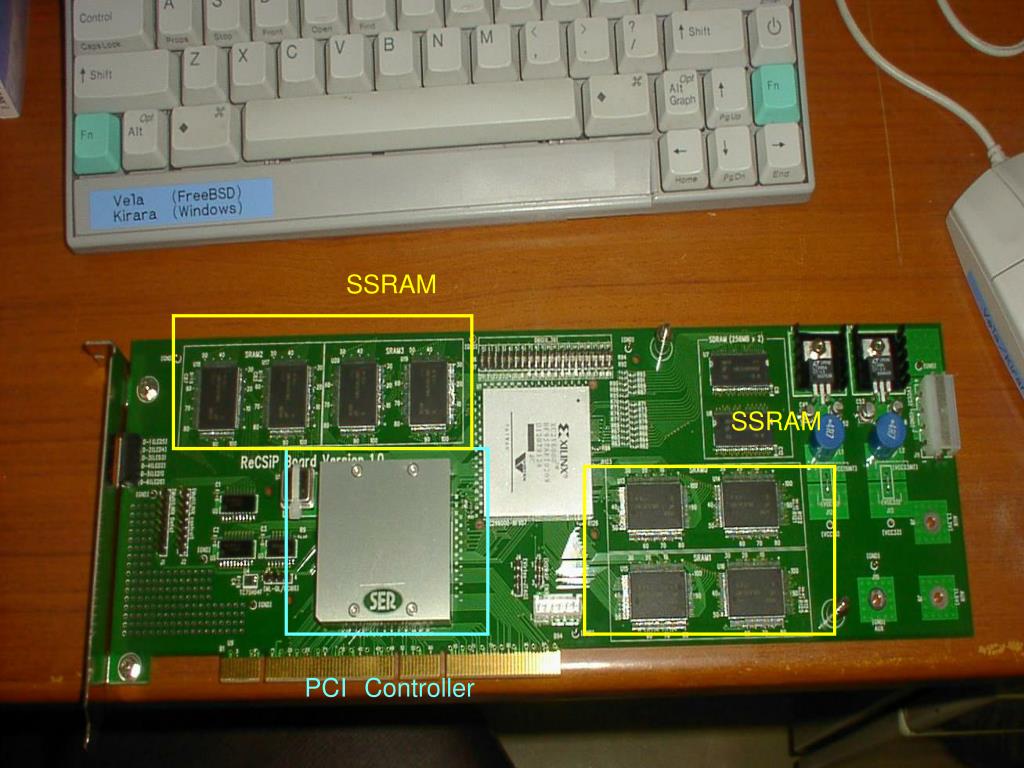

SSRAM SSRAM PCIController

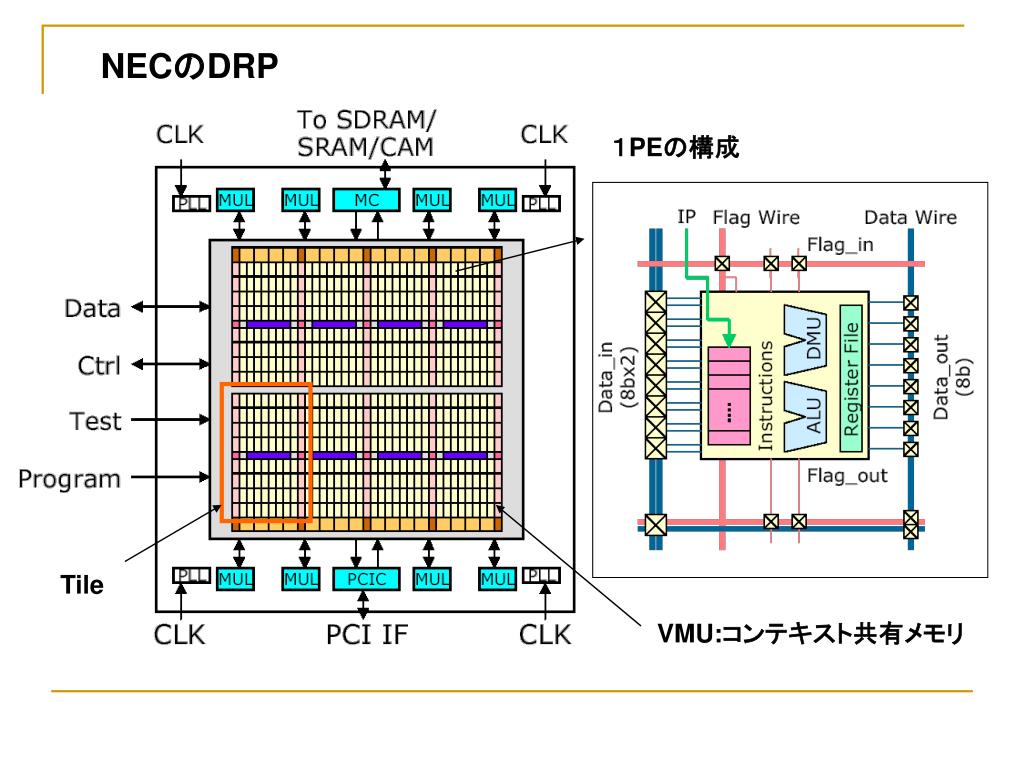

NECのDRP １PEの構成 Tile VMU:コンテキスト共有メモリ

まとめ • スーパスカラ、VLIW、SMT、小規模オンチップマルチプロセッサは商用化の段階まできている • PCクラスタは今後益々発展するがCPUとネットワークとの接続が問題 • グリッドはここ数年で急速に普及する • ReconfigurableSystemはこれからの発展が期待される • コンピュータアーキテクチャの研究分野は益々応用分野寄りに拡大する方向にある

コンピュータアーキテクチャ： ここでやったこと これからやること
