第二章 发电、变电和输电的电气部分

第二章 发电、变电和输电的电气部分. 2.1 概 述. 主要任务： 起停机组、调整负荷、切换设备和线路、监视主要设备的运行状态、发生异常故障时及时处理. 电气设备. 一次设备： 生产、变换、输送和分配电能的设备 生产和变换电能的设备 ： 发电机、变压器、电动机等 接通或断开电路的开关电器 ： 断路开关、隔离开关、熔断器、负荷开关等 限制故障电流和防御过电压的保护电器： 电抗器、避雷器 载流导体： 裸导体、电缆 接地装置： 中心点接地装置. 变 压 器. 发 电 机. 二次设备：

shen
Download Presentation

第二章 发电、变电和输电的电气部分

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

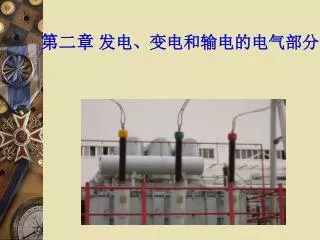

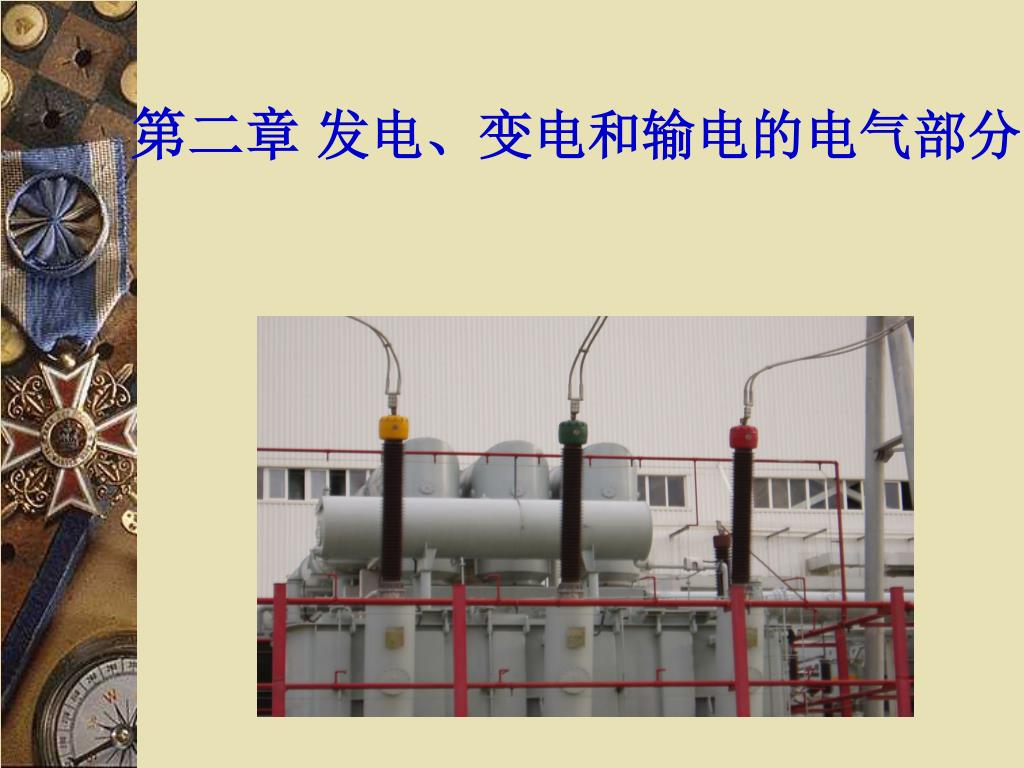

  1. 第二章 发电、变电和输电的电气部分

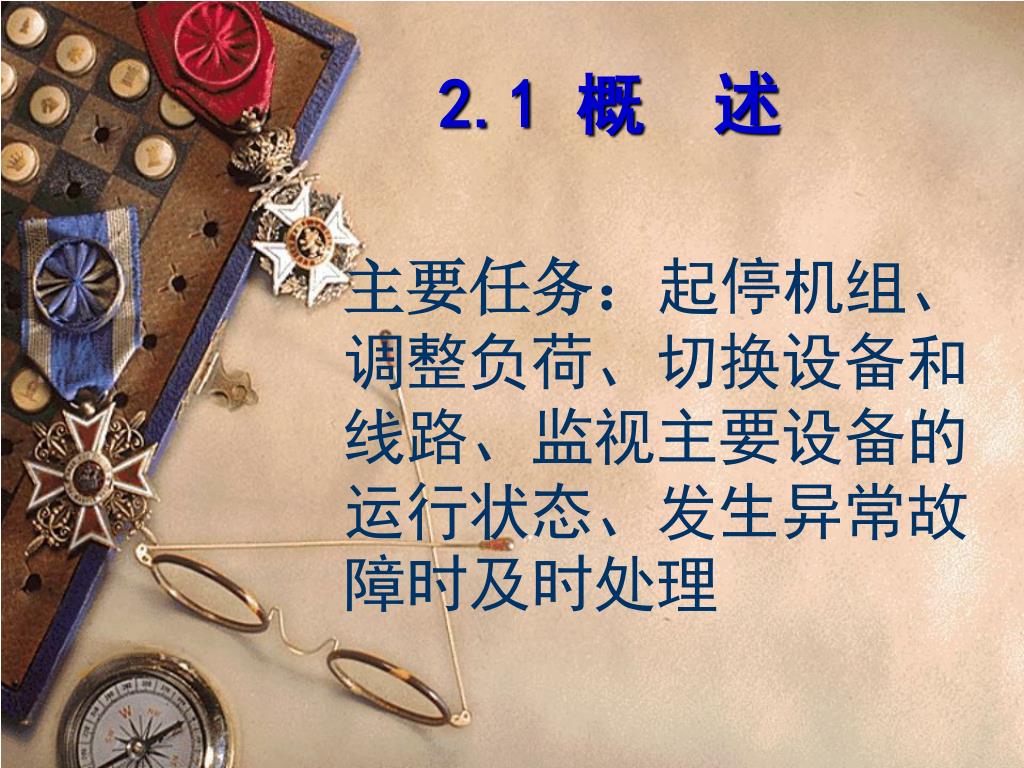

  2. 2.1 概 述 主要任务：起停机组、调整负荷、切换设备和线路、监视主要设备的运行状态、发生异常故障时及时处理

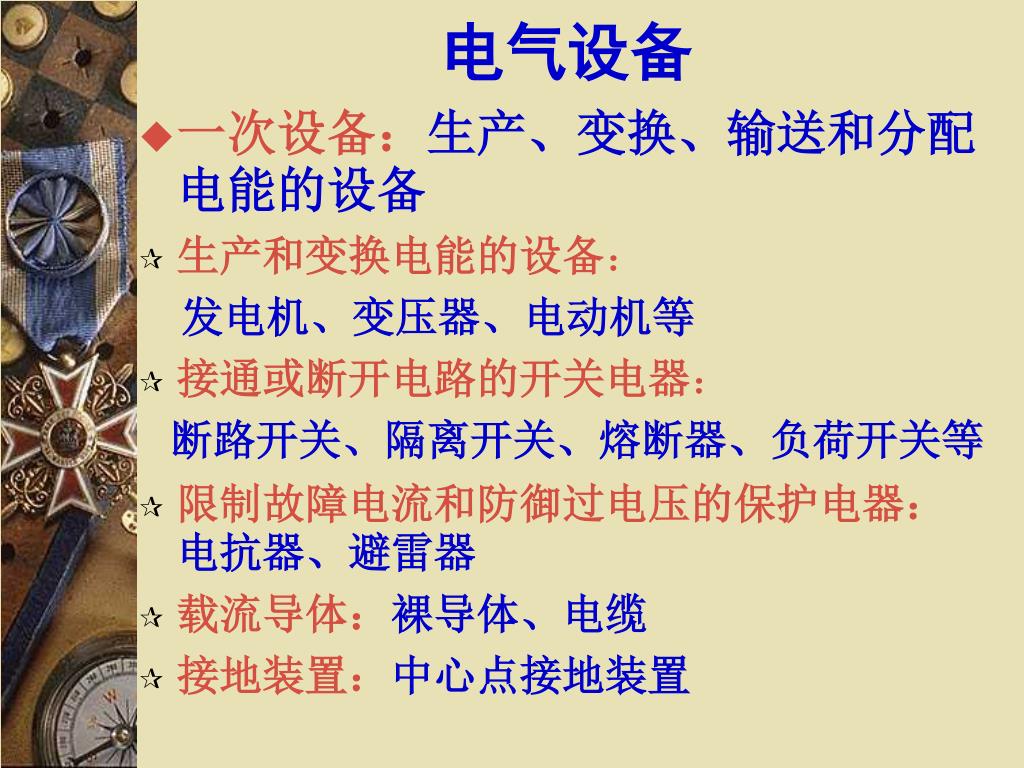

  3. 电气设备 • 一次设备：生产、变换、输送和分配电能的设备 • 生产和变换电能的设备： 发电机、变压器、电动机等 • 接通或断开电路的开关电器： 断路开关、隔离开关、熔断器、负荷开关等 • 限制故障电流和防御过电压的保护电器：电抗器、避雷器 • 载流导体：裸导体、电缆 • 接地装置：中心点接地装置

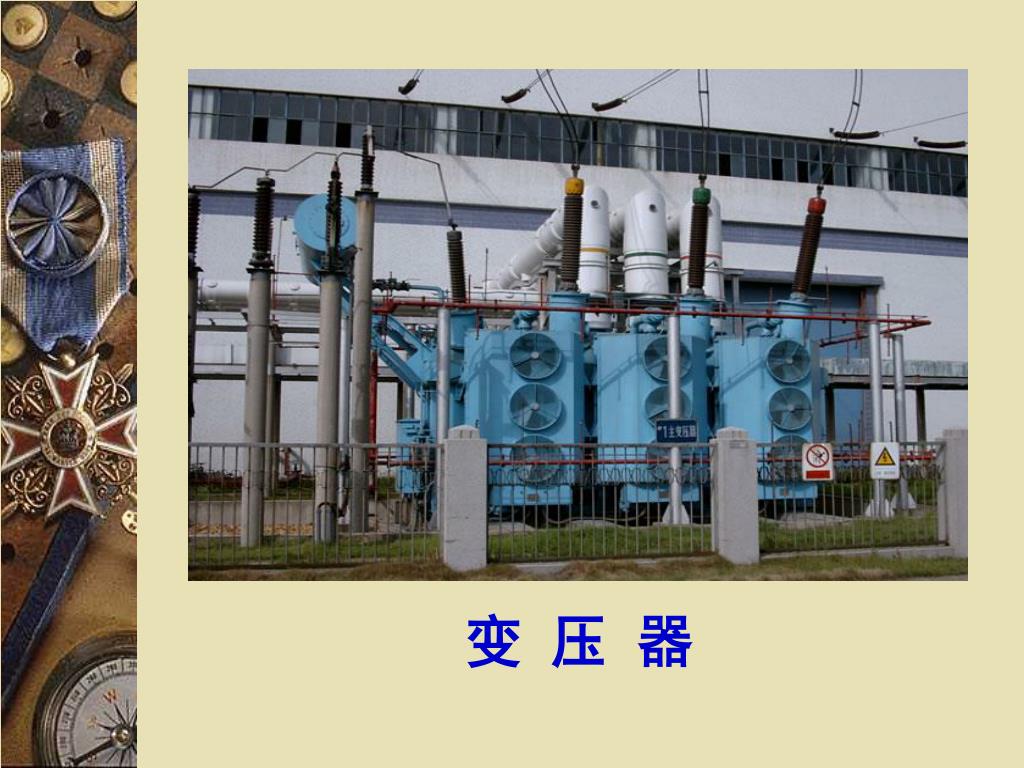

  4. 变 压 器

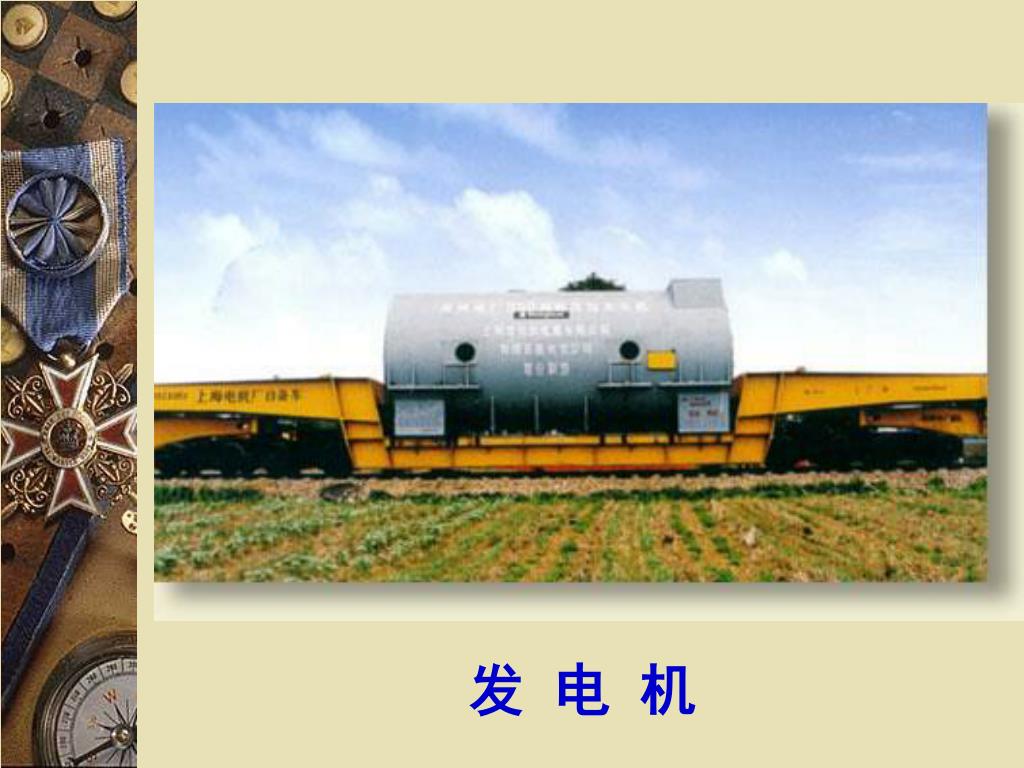

  5. 发 电 机

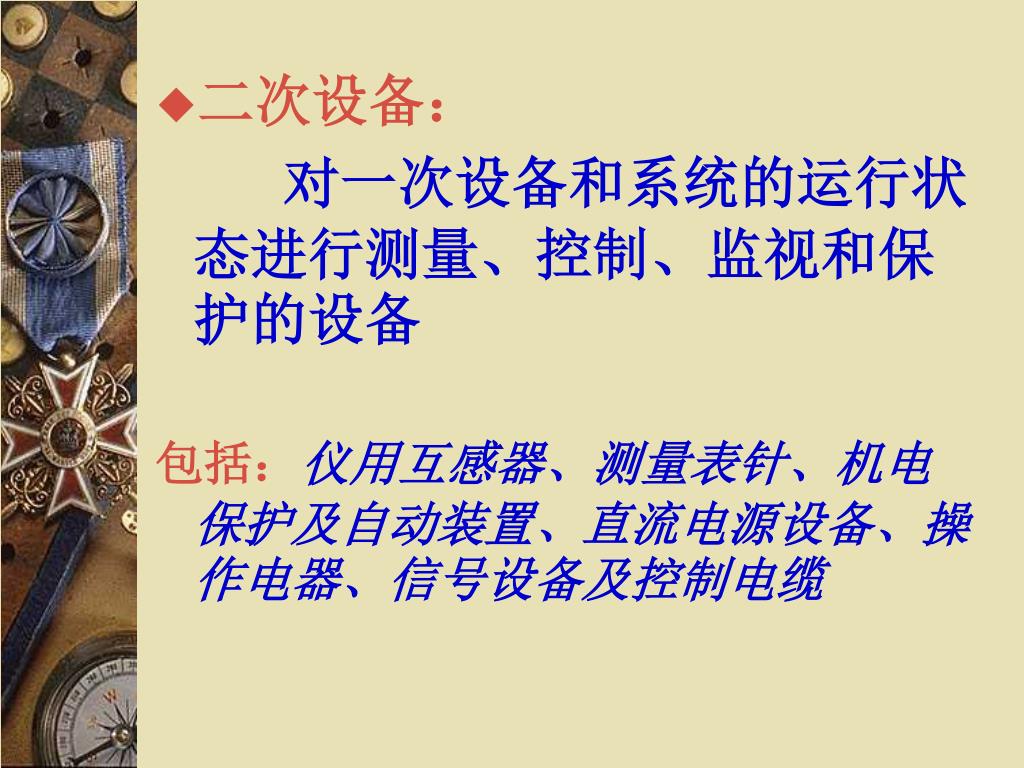

  6. 二次设备： 对一次设备和系统的运行状态进行测量、控制、监视和保护的设备 包括：仪用互感器、测量表针、机电 保护及自动装置、直流电源设备、操作电器、信号设备及控制电缆

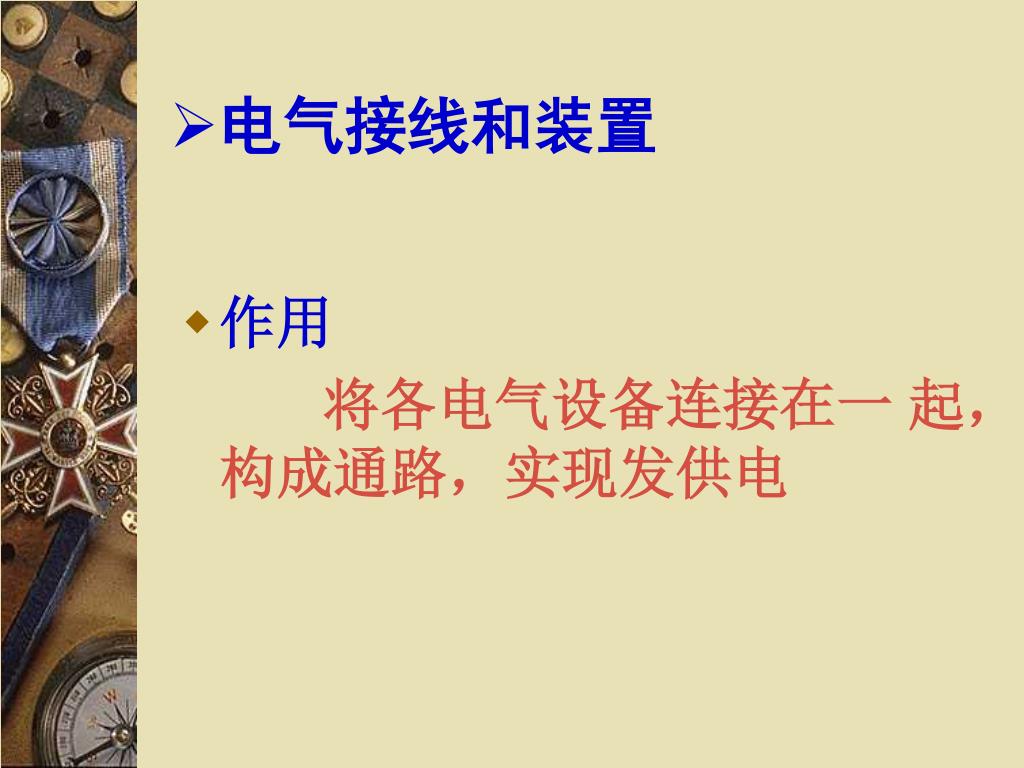

  7. 电气接线和装置 • 作用 将各电气设备连接在一 起，构成通路，实现发供电

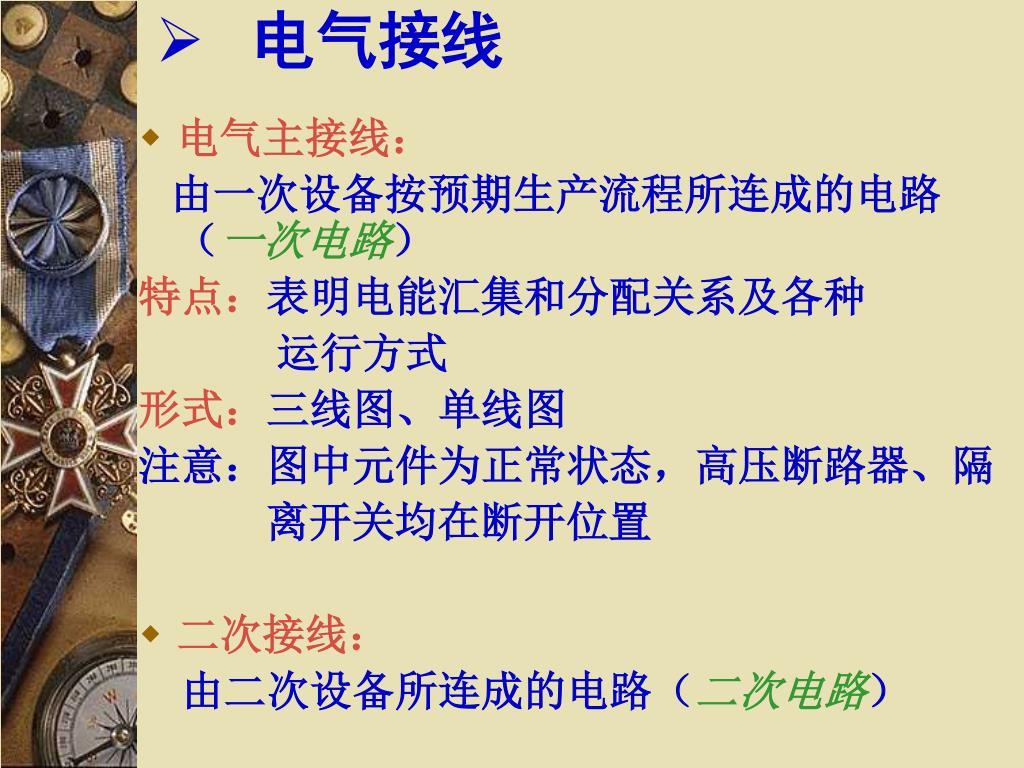

  8. 电气接线 • 电气主接线： 由一次设备按预期生产流程所连成的电路（一次电路） 特点：表明电能汇集和分配关系及各种 运行方式 形式：三线图、单线图 注意：图中元件为正常状态，高压断路器、隔 离开关均在断开位置 • 二次接线： 由二次设备所连成的电路（二次电路）

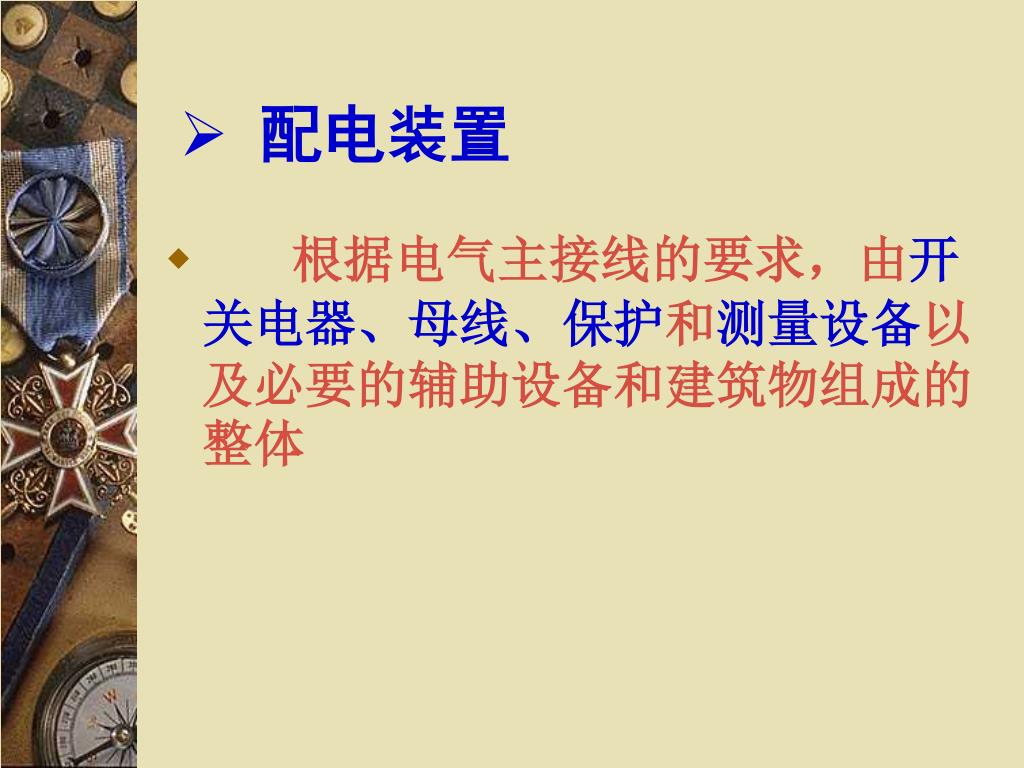

  9. 配电装置 • 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体

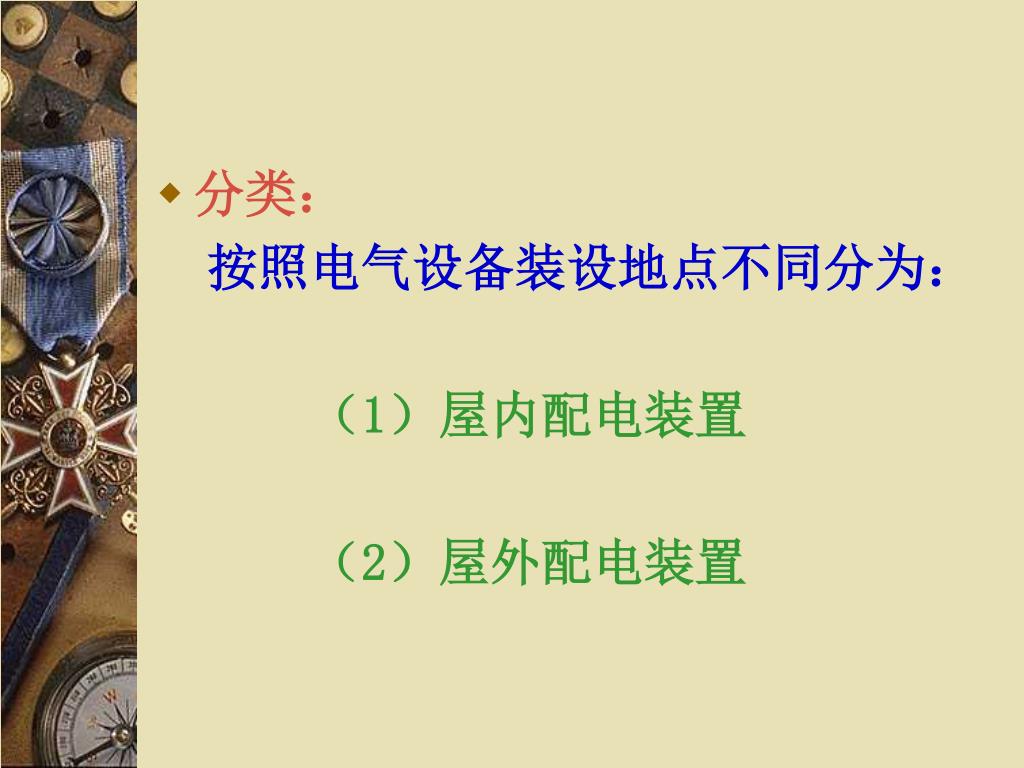

  10. 分类： 按照电气设备装设地点不同分为： （1）屋内配电装置 （2）屋外配电装置

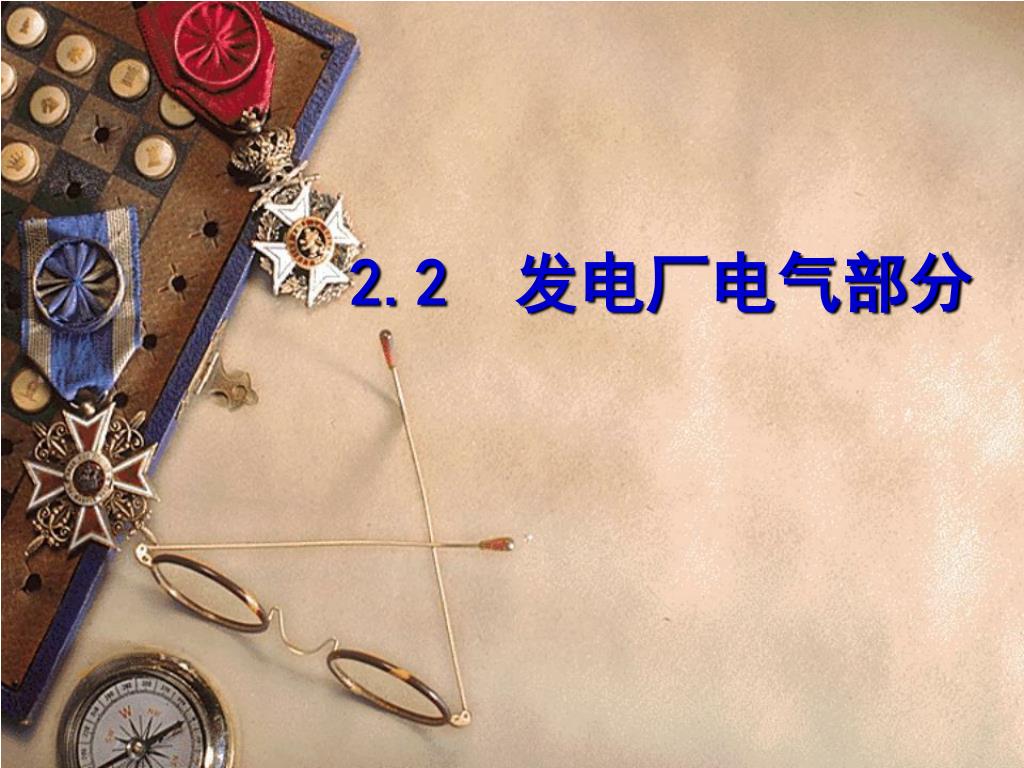

  11. 2.2 发电厂电气部分

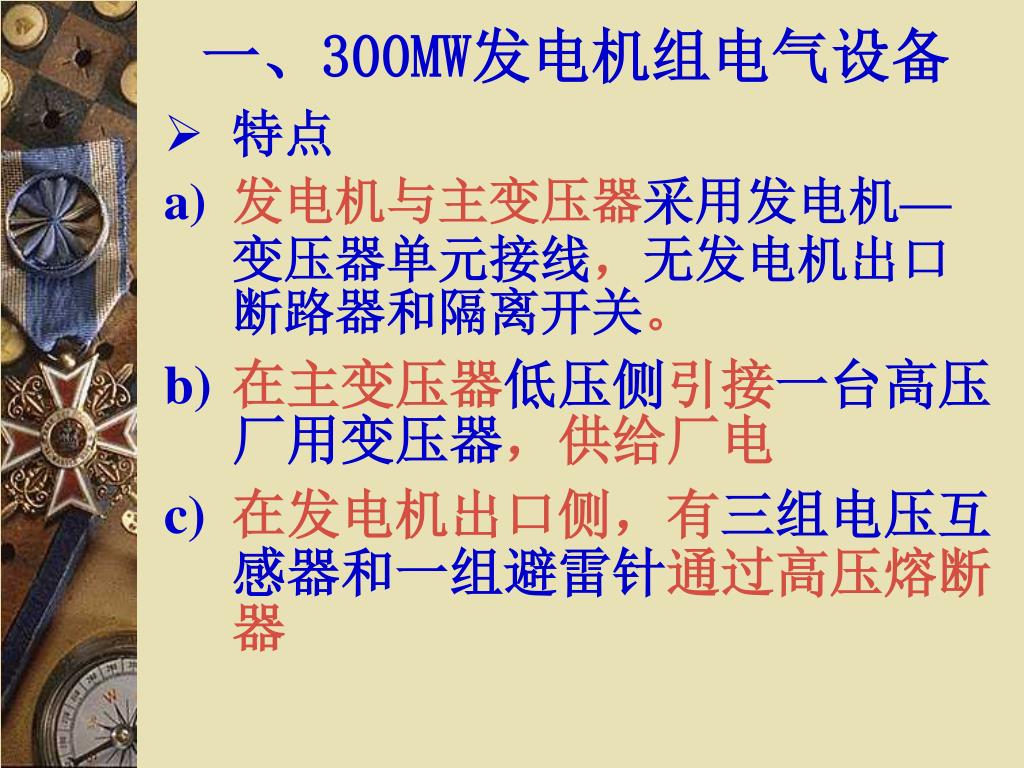

  12. 一、300MW发电机组电气设备 • 特点 • 发电机与主变压器采用发电机—变压器单元接线，无发电机出口断路器和隔离开关。 • 在主变压器低压侧引接一台高压厂用变压器，供给厂电 • 在发电机出口侧，有三组电压互感器和一组避雷针通过高压熔断器

  13. 发电机出口侧和中性点侧，每相有电流互感器4个发电机出口侧和中性点侧，每相有电流互感器4个 • 发电机中性点接有接地装置 • 高压厂用变压器高压侧，每相装有电流互感器4个。

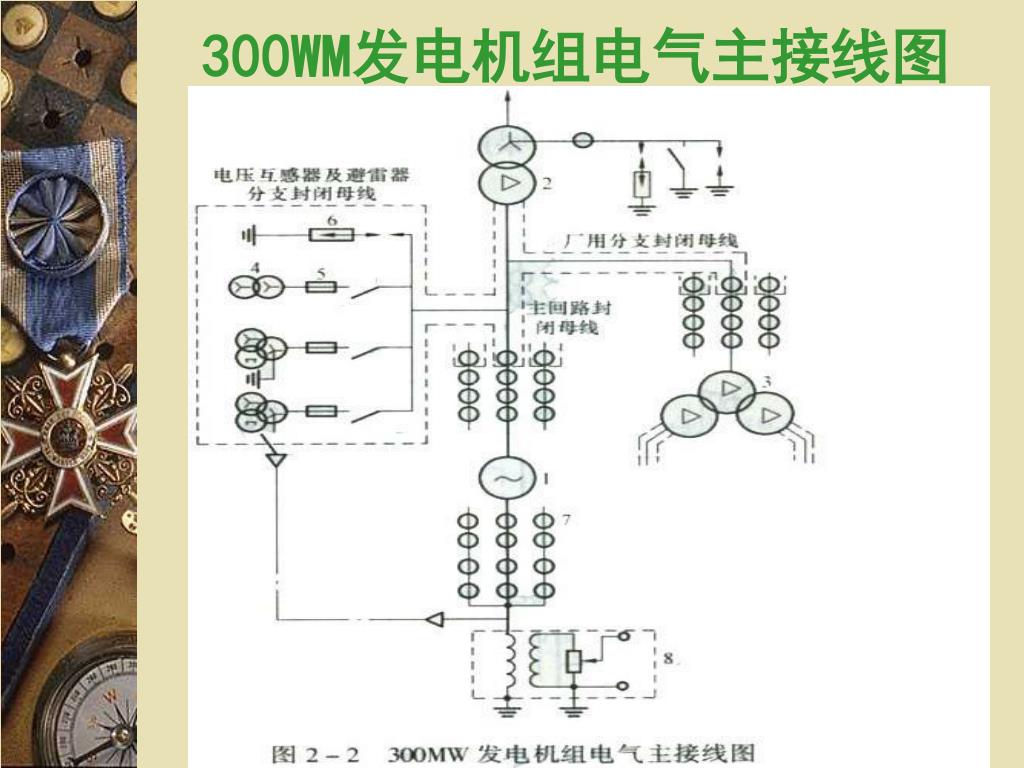

  14. 300WM发电机组电气主接线图

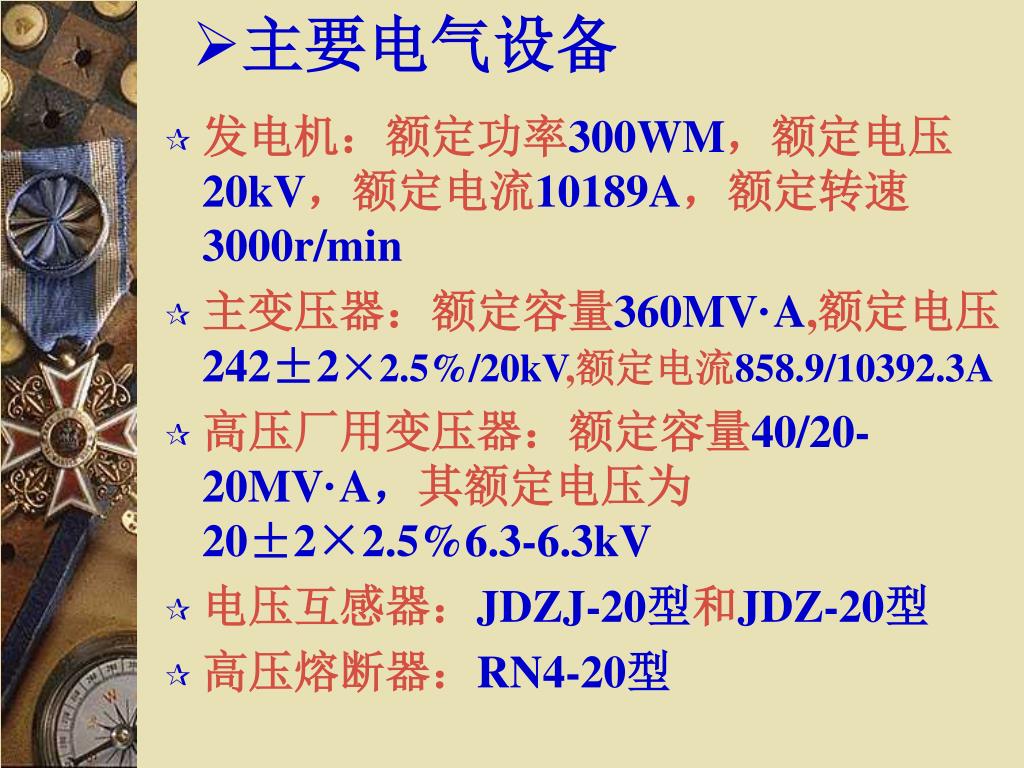

  15. 主要电气设备 • 发电机：额定功率300WM，额定电压20kV，额定电流10189A，额定转速3000r/min • 主变压器：额定容量360MV·A,额定电压242±2×2.5%/20kV,额定电流858.9/10392.3A • 高压厂用变压器：额定容量40/20-20MV·A，其额定电压为20±2×2.5%6.3-6.3kV • 电压互感器：JDZJ-20型和JDZ-20型 • 高压熔断器：RN4-20型

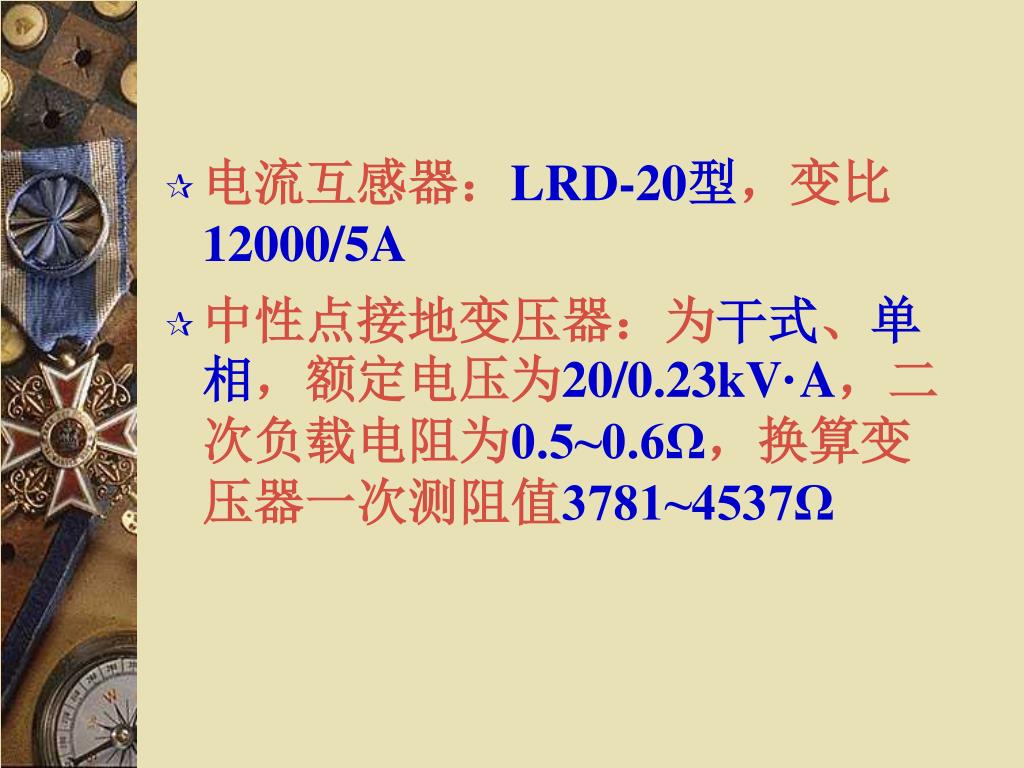

  16. 电流互感器：LRD-20型，变比12000/5A • 中性点接地变压器：为干式、单相，额定电压为20/0.23kV·A，二次负载电阻为0.5~0.6Ω，换算变压器一次测阻值3781~4537Ω

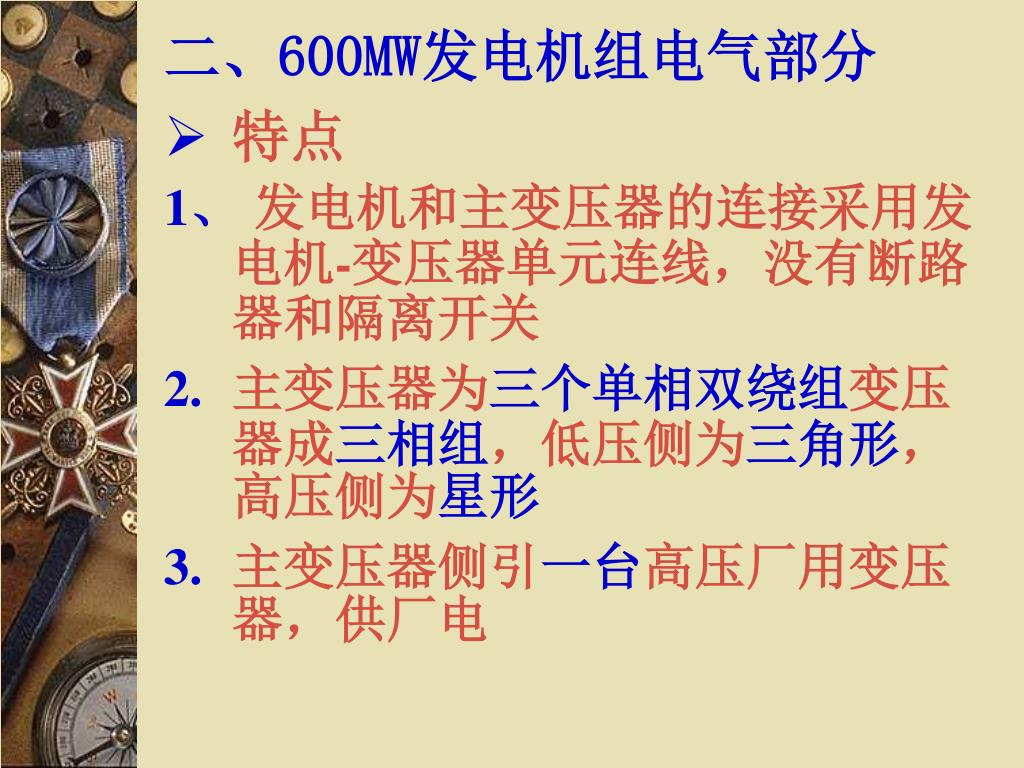

  17. 二、600MW发电机组电气部分 • 特点 1、 发电机和主变压器的连接采用发电机-变压器单元连线，没有断路器和隔离开关 • 主变压器为三个单相双绕组变压器成三相组，低压侧为三角形，高压侧为星形 • 主变压器侧引一台高压厂用变压器，供厂电

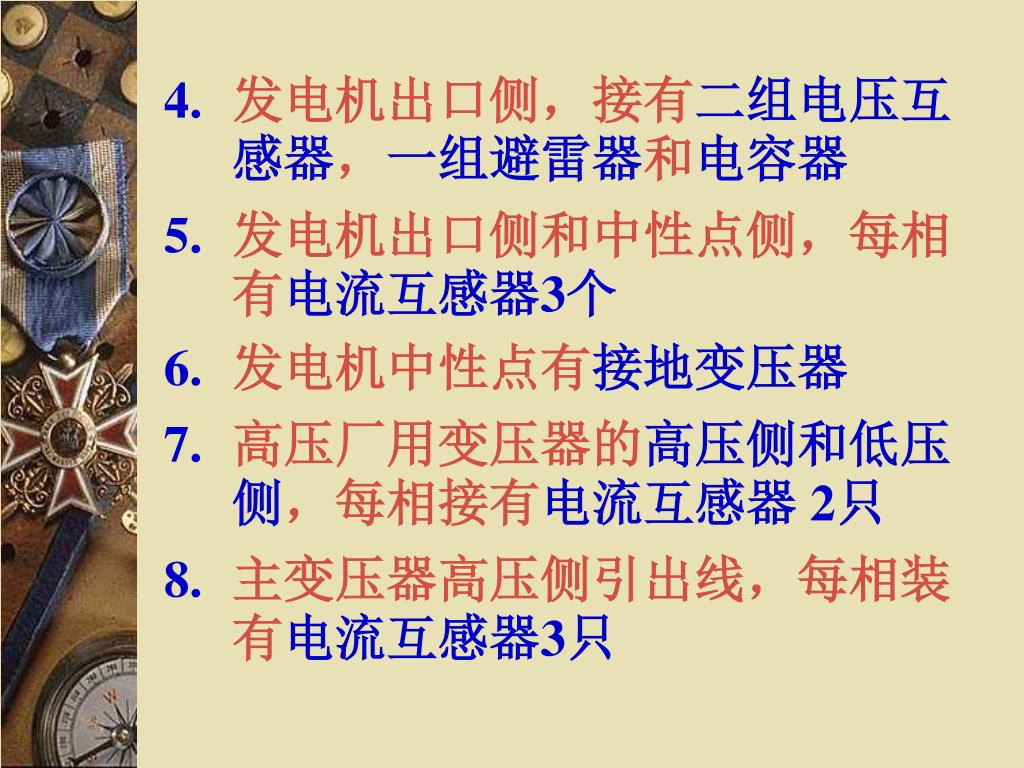

  18. 发电机出口侧，接有二组电压互感器，一组避雷器和电容器发电机出口侧，接有二组电压互感器，一组避雷器和电容器 • 发电机出口侧和中性点侧，每相有电流互感器3个 • 发电机中性点有接地变压器 • 高压厂用变压器的高压侧和低压侧，每相接有电流互感器 2只 • 主变压器高压侧引出线，每相装有电流互感器3只

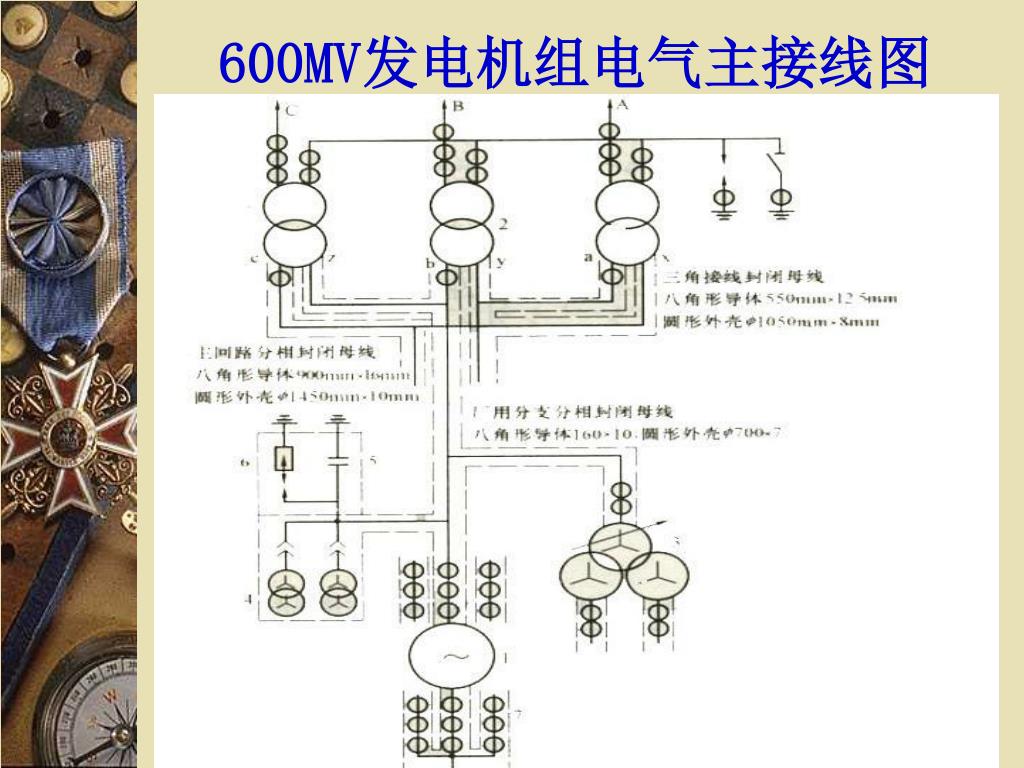

  19. 600MV发电机组电气主接线图

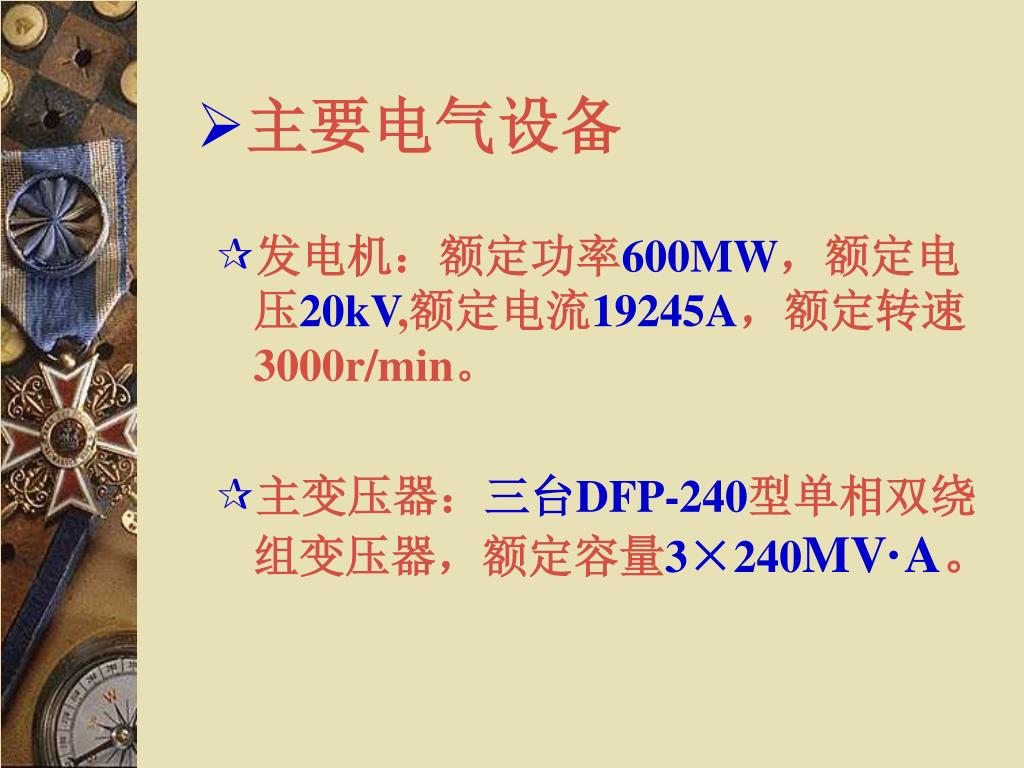

  20. 主要电气设备 • 发电机：额定功率600MW，额定电压20kV,额定电流19245A，额定转速3000r/min。 • 主变压器：三台DFP-240型单相双绕组变压器，额定容量3×240MV·A。

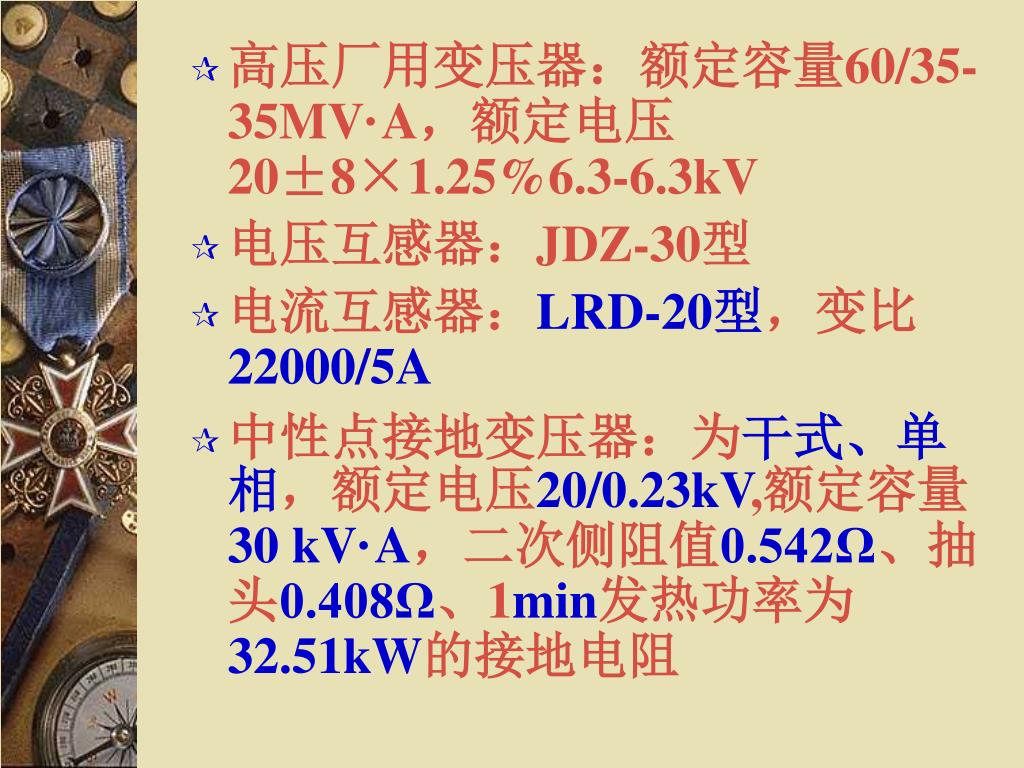

  21. 高压厂用变压器：额定容量60/35-35MV·A，额定电压20±8×1.25%6.3-6.3kV高压厂用变压器：额定容量60/35-35MV·A，额定电压20±8×1.25%6.3-6.3kV • 电压互感器：JDZ-30型 • 电流互感器：LRD-20型，变比22000/5A • 中性点接地变压器：为干式、单相，额定电压20/0.23kV,额定容量30 kV·A，二次侧阻值0.542Ω、抽头0.408Ω、1min发热功率为32.51kW的接地电阻

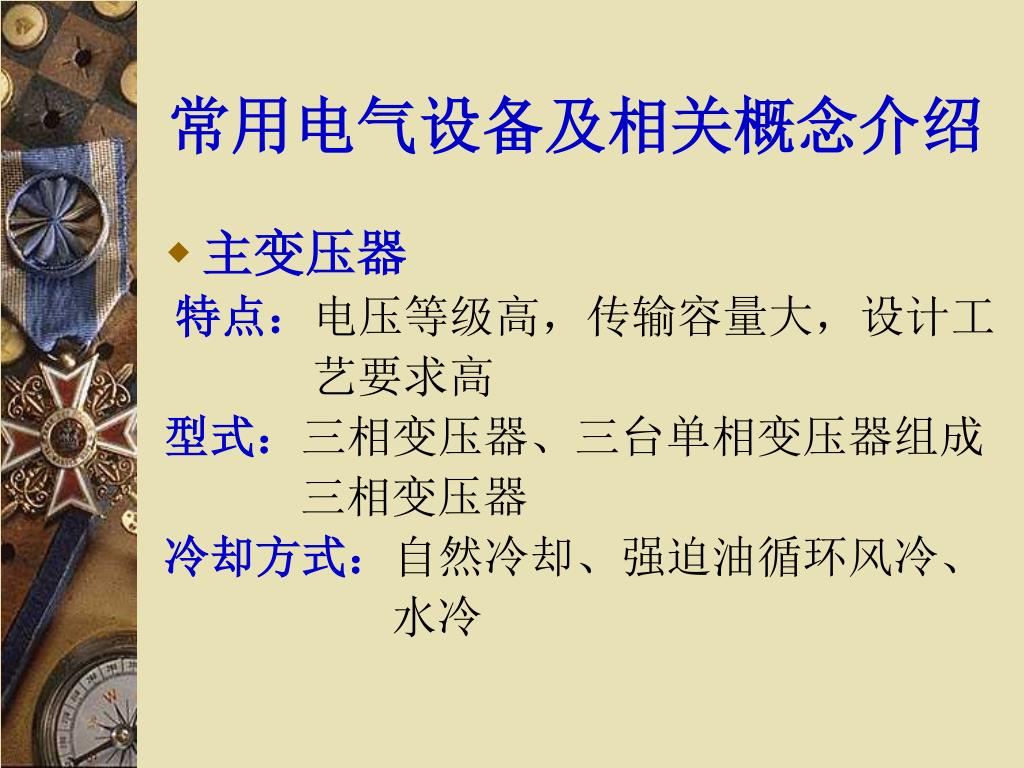

  22. 常用电气设备及相关概念介绍 • 主变压器 特点：电压等级高，传输容量大，设计工 艺要求高 型式：三相变压器、三台单相变压器组成 三相变压器 冷却方式：自然冷却、强迫油循环风冷、 水冷

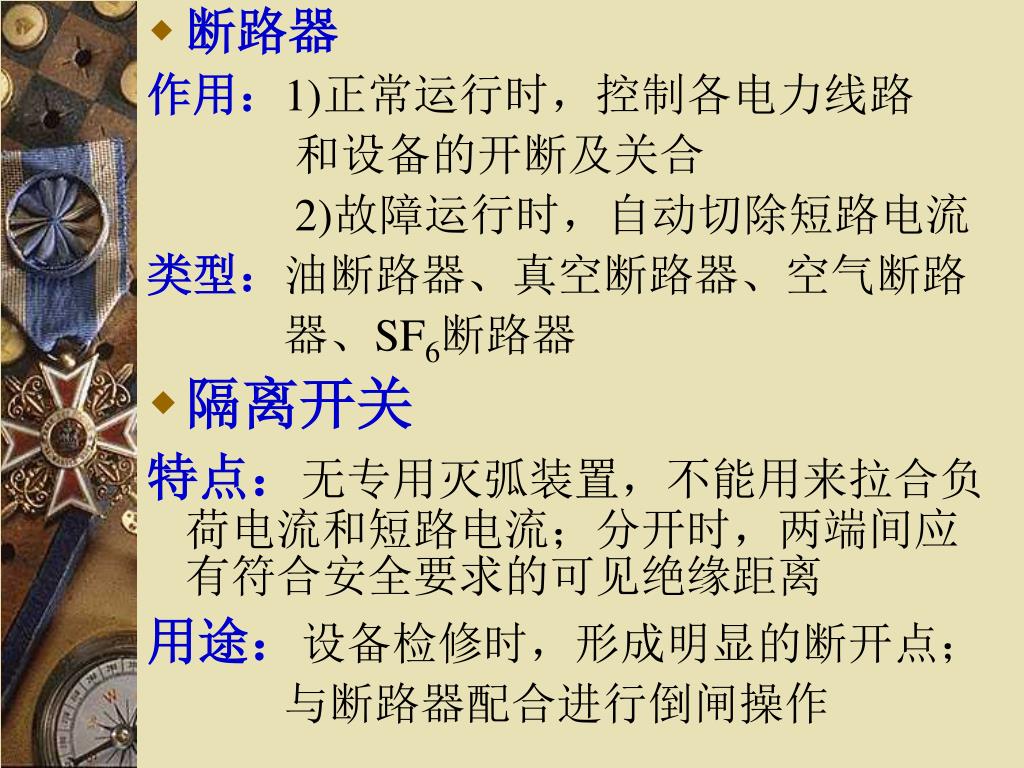

  23. 断路器 作用：1)正常运行时，控制各电力线路 和设备的开断及关合 2)故障运行时，自动切除短路电流 类型：油断路器、真空断路器、空气断路 器、SF6断路器 • 隔离开关 特点：无专用灭弧装置，不能用来拉合负荷电流和短路电流；分开时，两端间应有符合安全要求的可见绝缘距离 用途：设备检修时，形成明显的断开点； 与断路器配合进行倒闸操作

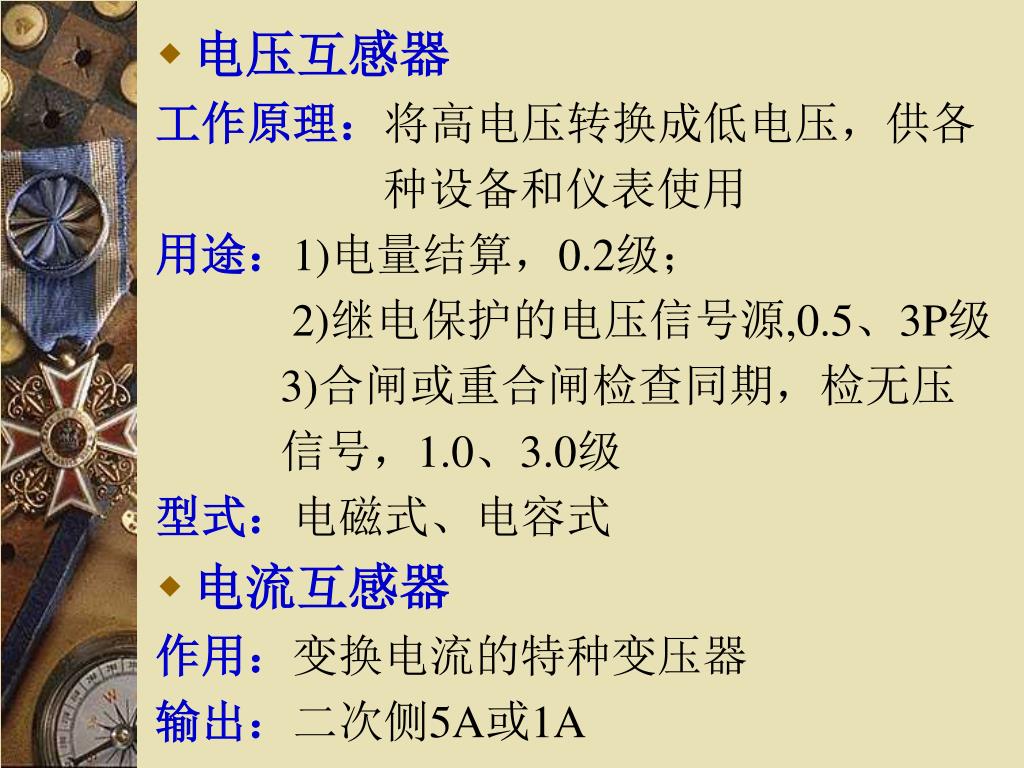

  24. 电压互感器 工作原理：将高电压转换成低电压，供各 种设备和仪表使用 用途：1)电量结算，0.2级； 2)继电保护的电压信号源,0.5、3P级 3)合闸或重合闸检查同期，检无压 信号，1.0、3.0级 型式：电磁式、电容式 • 电流互感器 作用：变换电流的特种变压器 输出：二次侧5A或1A

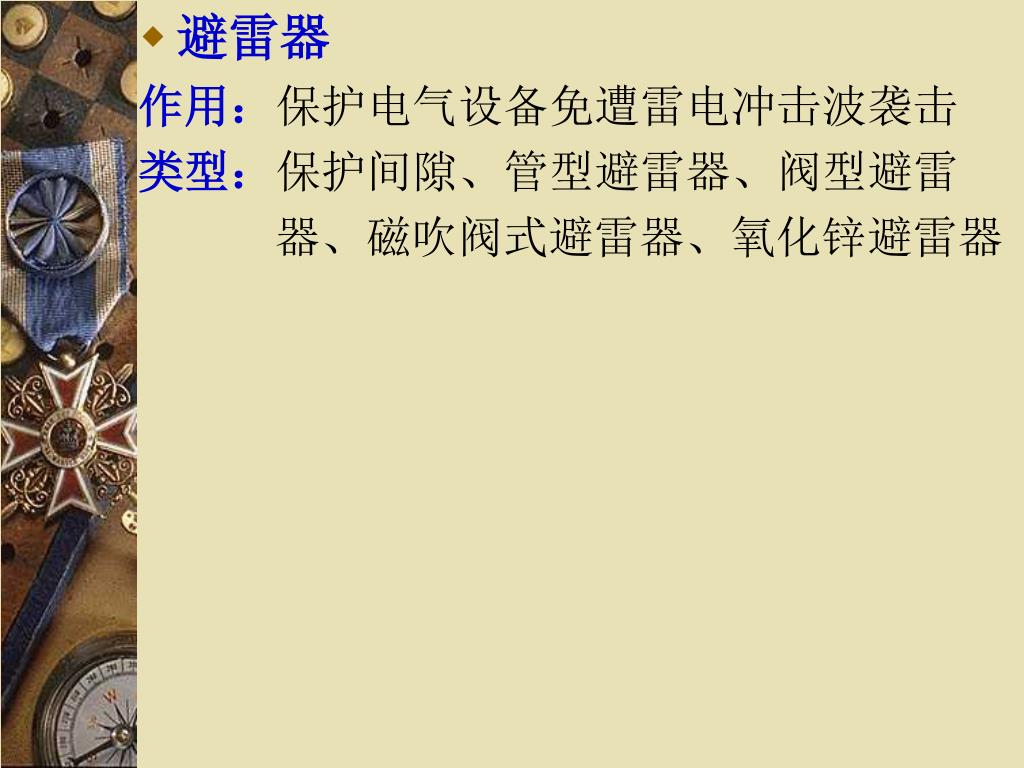

  25. 避雷器 作用：保护电气设备免遭雷电冲击波袭击 类型：保护间隙、管型避雷器、阀型避雷 器、磁吹阀式避雷器、氧化锌避雷器
