  1. Дистанс-вектор рутиращи протоколи

  2. Класификация на рутиращите протоколи

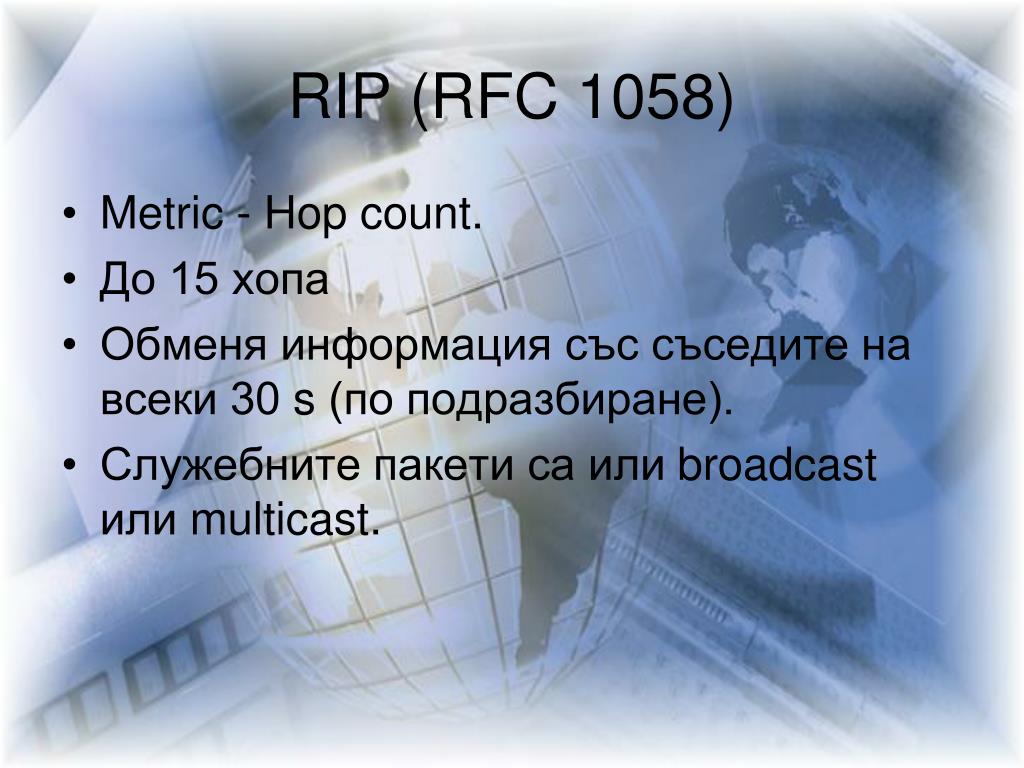

  3. RIP (RFC 1058) • Metric - Hop count. • До 15 хопа • Обменя информация със съседите на всеки 30 s (по подразбиране). • Служебните пакети са или broadcast или multicast.

  4. Interior Gateway Routing Protocol (IGRP) • Разработка на Cisco. • Metric: • Bandwidth • Delay • Load • Reliability. • Обменя информация със съседите на всеки 90 s (по подразбиране). • IGRP е предшественик на EIGRP и се счита за остарял.

  5. Enhanced IGRP (EIGRP) • Разработка на Cisco. • Поддържа load balancing. • Diffusing Update Algorithm (DUAL) за избор на най-къс път. • Изпраща служебни пакети само при промяна на топологията.

  6. Характеристики на дистанс-вектор протоколите • Периодинчни ъпдейти на равни интервали (30 s за RIP и 90 s за IGRP). • Съседи – рутерите, с които имат директна връзка и работят по един и същи протокол. • Ъпдейтите се изпращат на Broadcast адрес 255.255.255.255. (някои протоколи – multicast). • Ъпдейтите съдържат цялата рутираща таблица (с някои ограничения). • EIGRP не изпраща цялата рутираща таблица.

  7. Характеристики на рутиращите протоколи • Време за установяване (конвергенция) • Разширяемост • Classless или Classfull • Консумация на ресурси • Внедряване и управление (квалификация на мрежовия администратор).

  8. Предимства и недостатъци на дистанс-вектор протоколите • Предимства: • Прости и лесни за настройка • Консумират малко ресурси • Недостатъци • Бавна конвергенция • Ограничена разширяемост (от max hop count) • Опасност от зацикляне

  9. Изграждане на рутиращите таблици

  10. Управление на рутиращите таблици • Периодични ъпдейти (RIP и IGRP) • Принудителни ъпдейти (EIGRP) • Тригерни ъпдейти (RIP и IGRP) • Механизми за защита от зацикляне

  11. RIP Таймери • Invalid Timer – ако след определен интервал от време (180 s) не пристигат ъпдейти за дадена мрежа, тя се обявява за невалидна (в рутиращата таблица се записва metric = 16). • Flush Timer - ако след определен интервал от време (240 s = Invalid Timer + 60) не пристигат ъпдейти за дадена мрежа, тя се премахва от рутиращата таблица. • Holddown Timer– стабилизира работата на мрежата, като предотвратява ъпдейти с вероятно неверна информация за определен интервал от време (180 s).

  12. Принудителни ъпдейти: EIGRP • Рутираща информация се изпраща само когато има промяна в топологията. • Изпраща се само информация за промяната в рутиращата таблица и само на онези рутери, които се нуждаят от нея.

  13. Тригерни ъпдейти в RIP • Цел – ускоряване на конвергенцията. • Изпращат се при: • промяна на състоянието на интерфейс (включен/изключен); • промяна на състоянието на път (достъпен/недостъпен); • Добавяне на път към рутиращата таблица.

  14. RIP_JITTER • За да се избегнат опасностите от колизия на рутиращи пакети. • Случайно число 0-15% закъснение при изпращане на рутиращите пакети (интервала за ъпдейт = 25 до 30s).

  15. Зацикляне в рутирането Причини: • Неправилно конфигурирани статични пътища. • Неправилно конфигурирано препредаване на рутираща информация (route redistribution). • Неактуална рутираща таблица (бавна конвергенция). IP протокола използва Time-to-Live (TTL) за предотвратяване на зациклянето (намалява с 1 при преминаване през всеки рутер).

  16. Механизми за предотвратяване на зациклянето • Дефиниране на максимално разстояние( metric ) • Holddown timers • Split horizon • Route poisoning или poison reverse • Triggered updates

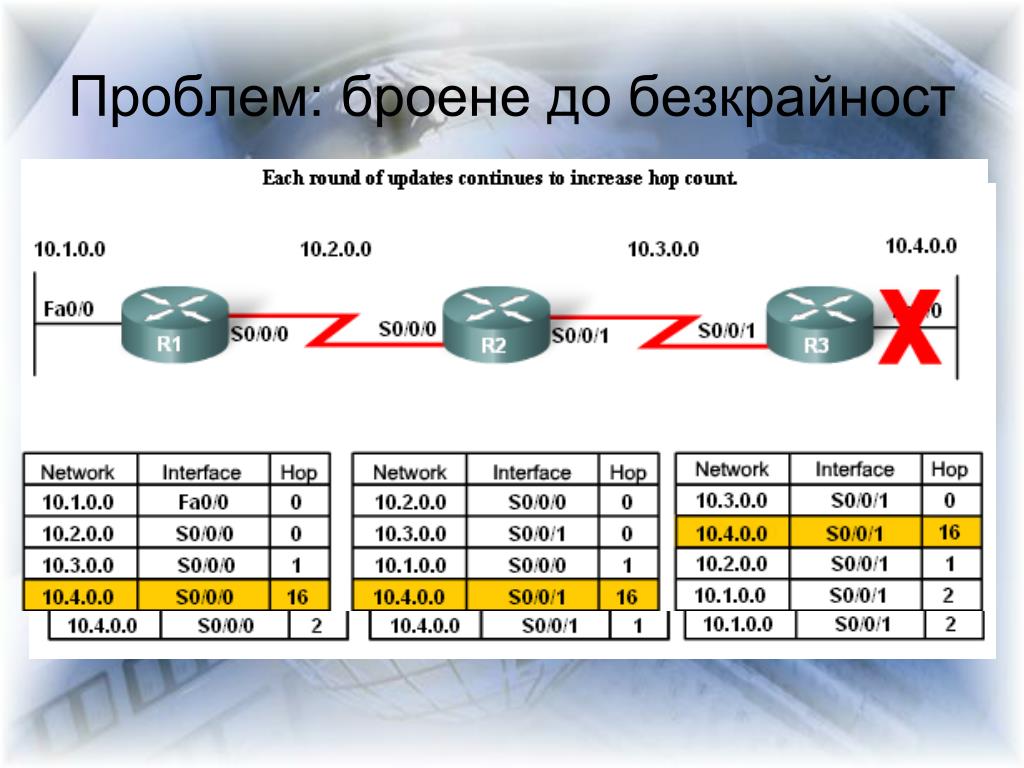

  17. Проблем: броене до безкрайност

  18. Holddown timers • Рутера получава информация, че дадена мрежа е недостъпна. • Рутера я маркира като вероятно изключена и пуска holddown timer. • Ако през това време пристигне рутираща информация за по-кратък път до въпросната мрежа, тя се вписва в рутиращата таблица и се изключва holddown timer. • Ако през това време пристигне рутираща информация за по-дълъг или равен път до въпросната мрежа, тази информация се игнорира (опасност от зацикляне). • През времето на holddown timer рутера продължава да изпраща пакети до вероятно изключената мрежа.

  19. Splithorizon • Рутерите нямат право да изпращат рутираща информация за дадена мрежа към рутера, от който са научили за нея. ! В някои случай администраторите изключват този механизъм с цел по-добро рутиране.

  20. Route poisoning • Използва се за маркиране на недостъпни пътища. За RIP е 16.

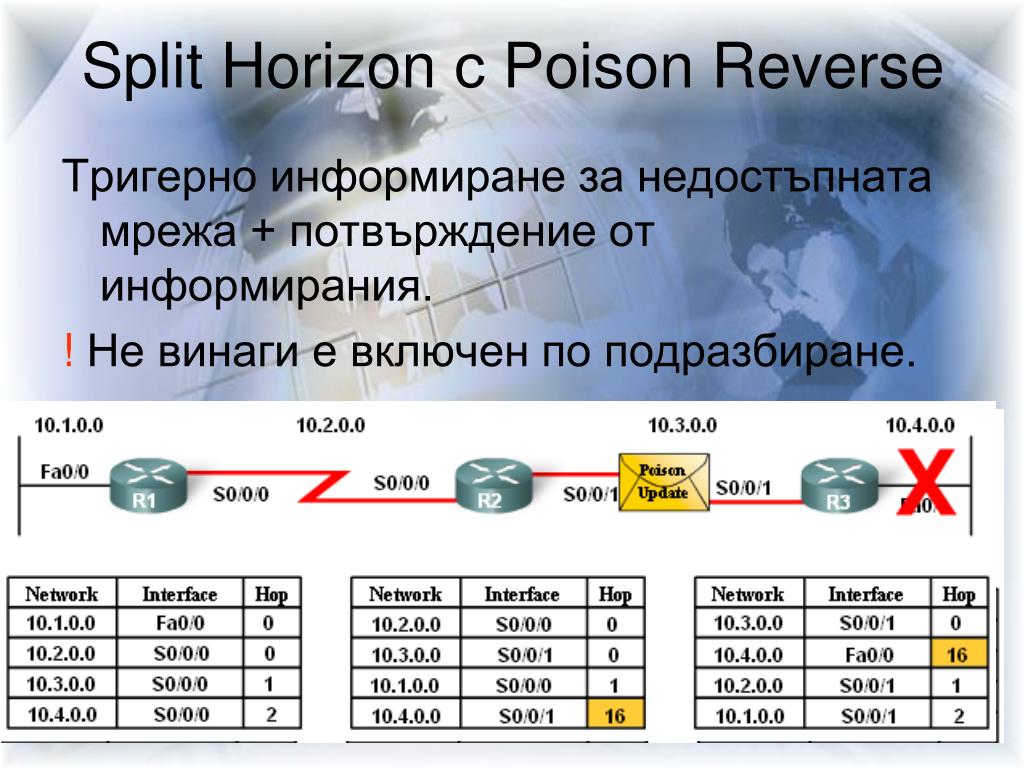

  21. Split Horizon с Poison Reverse Тригерно информиране за недостъпната мрежа + потвърждение от информирания. ! Не винаги е включен по подразбиране.

  22. Благодаря за вниманието!
