Гилбарко Видер-Рут

1. ООО «Нефтепродукттехника»Официальный дистрибьюторКомплексные решения по оборудованию для АЗС от мирового лидера

2. Гилбарко Видер-Рут Лидер на мировом рынке: Погружных турбинных насосов Топливораздаточных колонок Систем автоматического измерения уровня Услуг по управлению топливом Систем управления

3. TANKANLAGEN SALZKOTTEN GMBH Гилбарко Видер-Рутсегодня Объединение известных и лидирующих в своих отраслях марок с многолетней историейи традиционно высоким качеством продукции

4. Гилбарко Видер-Рутсегодня • Компания предлагает более 100 изделий, специально разработанных для автоматизации заправки транспорта топливом • Гилбарко Видер-Рут– единственная в мире компания, предлагающая продукцию и услуги одновременно для нескольких смежных областей: • Точный контроль за ситуацией с топливом на АЗС - уровнемеры • Отпуск топлива – ТРКи погружные насосы • Системы управления АЗС/АЗК • Системы оплаты- терминалы наличного и безналичного расчета • Благодаря этому Гилбарко Видер-Рут– единственный в мире поставщик комплексных решений в отрасли розничных продаж топлива

5. Клиенты • Более 500000 АЗС в мире используют оборудование и сервисГилбарко Видер-Рут • Клиенты Гилбарко Видер-Рут в регионах EMEA и СНГ:

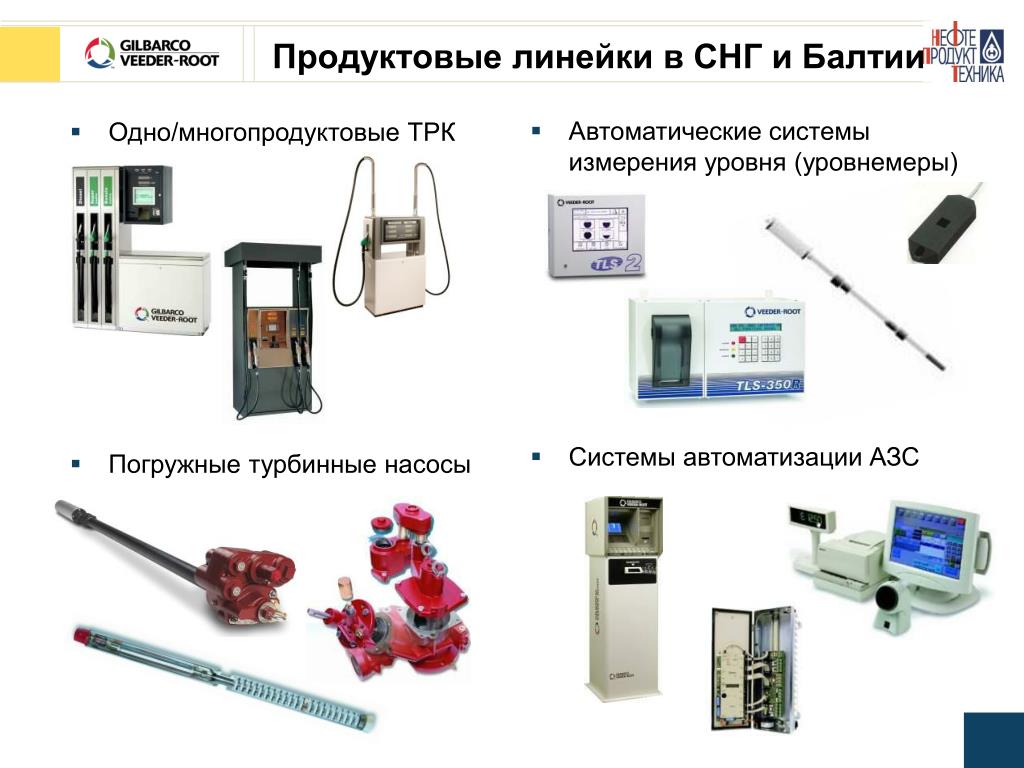

6. Продуктовые линейки в СНГ и Балтии • Автоматические системы измерения уровня (уровнемеры) • Системыавтоматизации АЗС • Одно/многопродуктовые ТРК • Погружные турбинные насосы

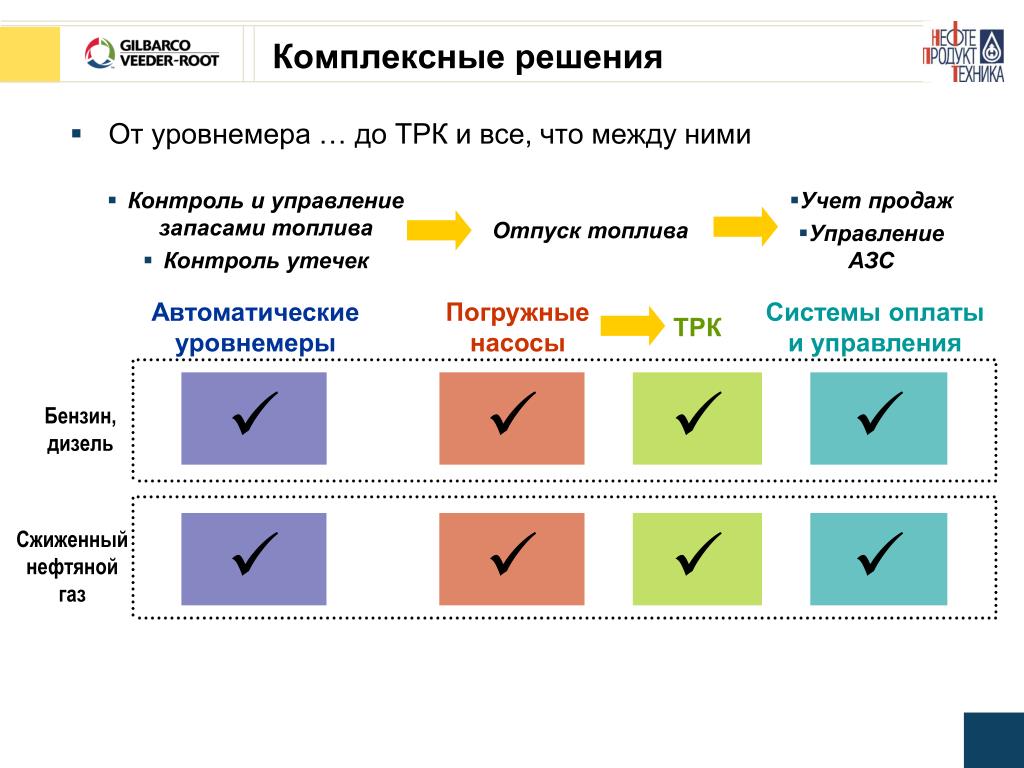

7. Комплексные решения • От уровнемера … до ТРК и все, что между ними • Контроль и управление запасами топлива • Контроль утечек Отпуск топлива • Учет продаж • Управление АЗС Автоматические уровнемеры Погружные насосы ТРК Системы оплаты и управления     Бензин, дизель     Сжиженный нефтяной газ

8. Применение систем«Видер-Рут» для горизонтальных резервуаров и поточных счетчиков. Аспекты инвентаризации и приемки нефтепродуктов по сети АЗС.

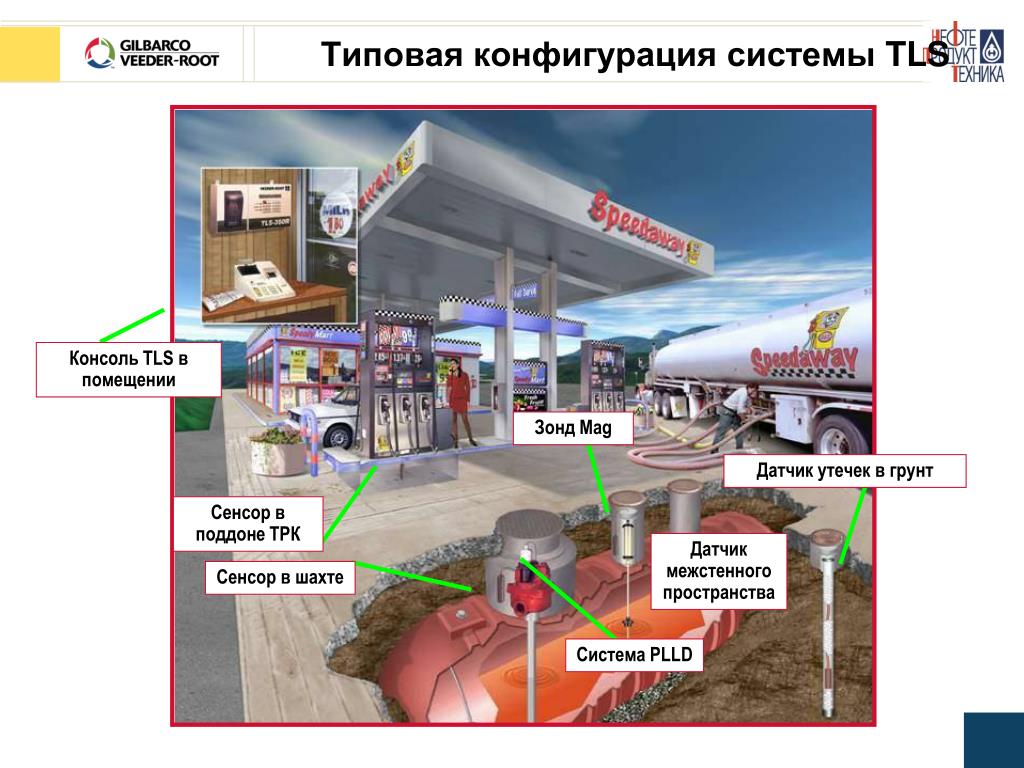

9. Типовая конфигурация системы TLS Консоль TLS в помещении Зонд Mag Датчик утечек в грунт Сенсор в поддоне ТРК Датчик межстенного пространства Сенсор в шахте Система PLLD

10. TLS-50C TLS-IB TLS 2 TLS-IB TLS-50C TLS-350 Plus TLS-300 Series TLS-350R Консоли TLS Low-end 300 x 8T IB Features S/W dependant 300 x 2T 8S 300 x 4T 8S 300 x 8T 8S High-end

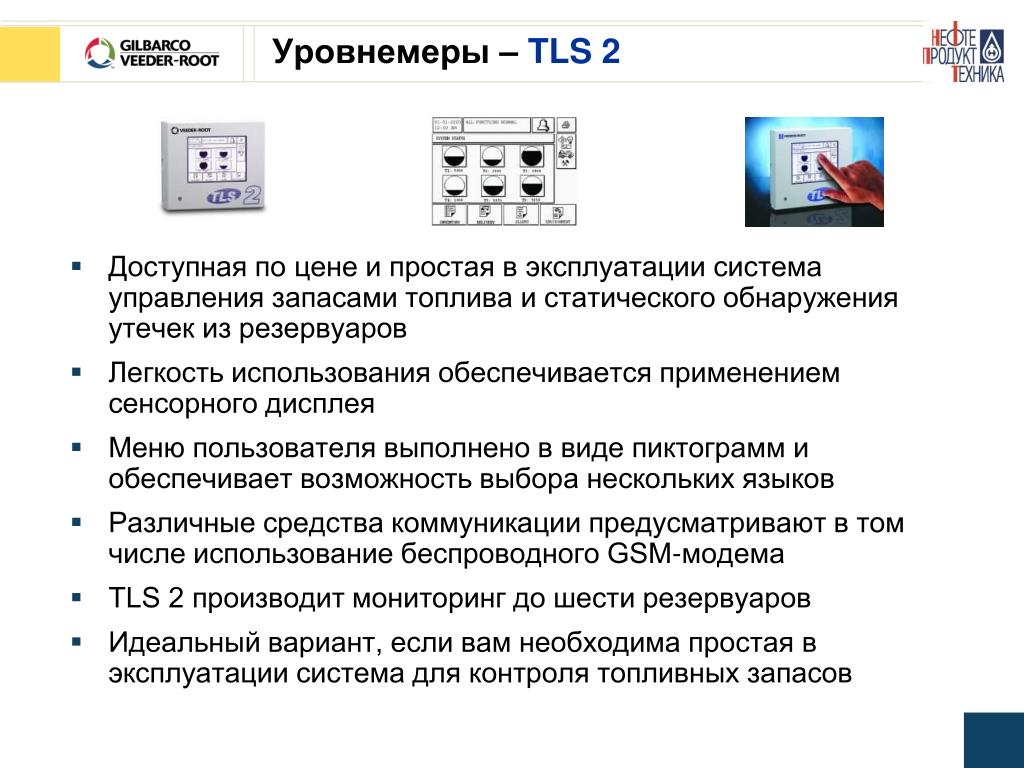

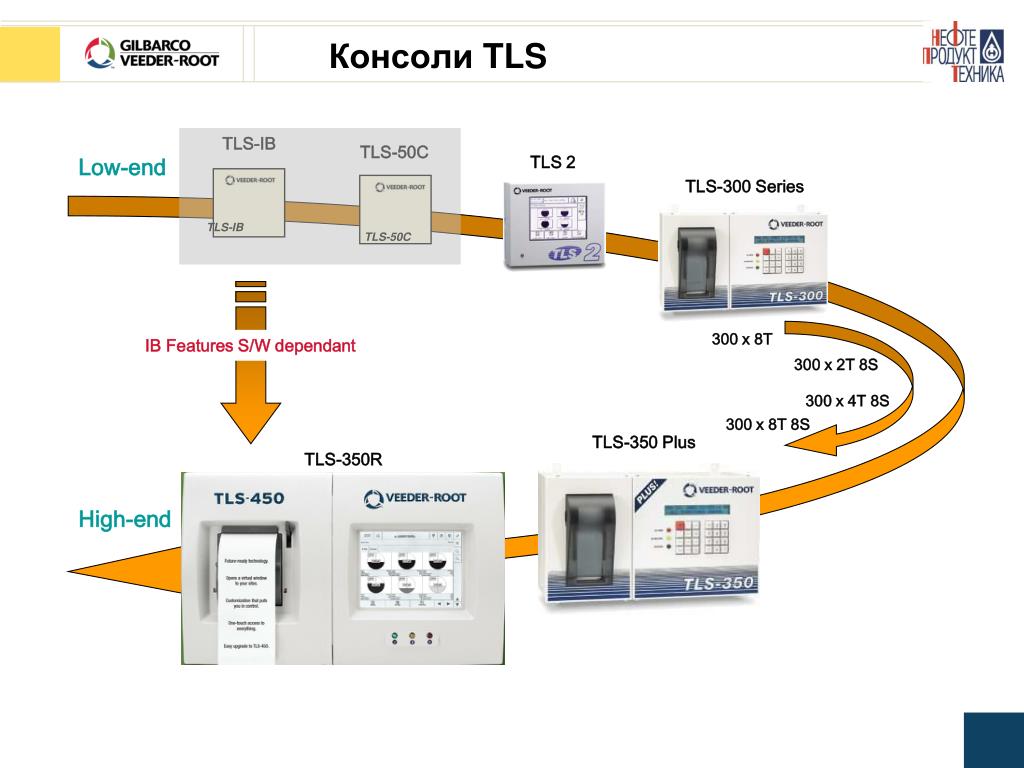

11. Уровнемеры – TLS 2 • Доступная по цене и простая в эксплуатации система управления запасами топлива и статического обнаружения утечек из резервуаров • Легкость использования обеспечивается применением сенсорного дисплея • Меню пользователя выполнено в виде пиктограмм и обеспечивает возможность выбора нескольких языков • Различные средства коммуникации предусматривают в том числе использование беспроводного GSM-модема • TLS 2 производит мониторинг до шести резервуаров • Идеальный вариант, если вам необходима простая в эксплуатации система для контроля топливных запасов

12. TLS-350R Модульная система, требующаяинтерфейс ТРКчерез DIM • Функциональность зависит от сменных модулей • HRM и AccuChart™ • VA Variance Analysis и BIR Business Inventory Reconciliation • Опции коммуникационных портов • DIM – модуль интерфейса ТРК • RS232 Sitelink (необходим дляпередачи данных) • Двойной порт RS232 / 485 • IFSF • TCP/IP • Внутренний модем (GSM или наземная телефонная связь) • Дополнительное ПО (SEM) • Точное тестирование PLLD x 3 опции • CSLD Continuous Statistical Leak Detection • TLC Tanker Loading Control • Fuel Manager • Доступна PC версия (без клавиатуры, монитора и принтера) Основные функции • До 16 резервуаров • Калибровка AccuChart™ • HRM • Variance Analysis и BIR • Мониторинг всех датчиков VR • PLLD для погружн. турбин. насосов – обнаружение утечки на линии под давлением • До 5 комм-х портов • Сертифицированное тестирование резервуара • Встроенный принтер (или без него) • Несколько релейных входов / выходов

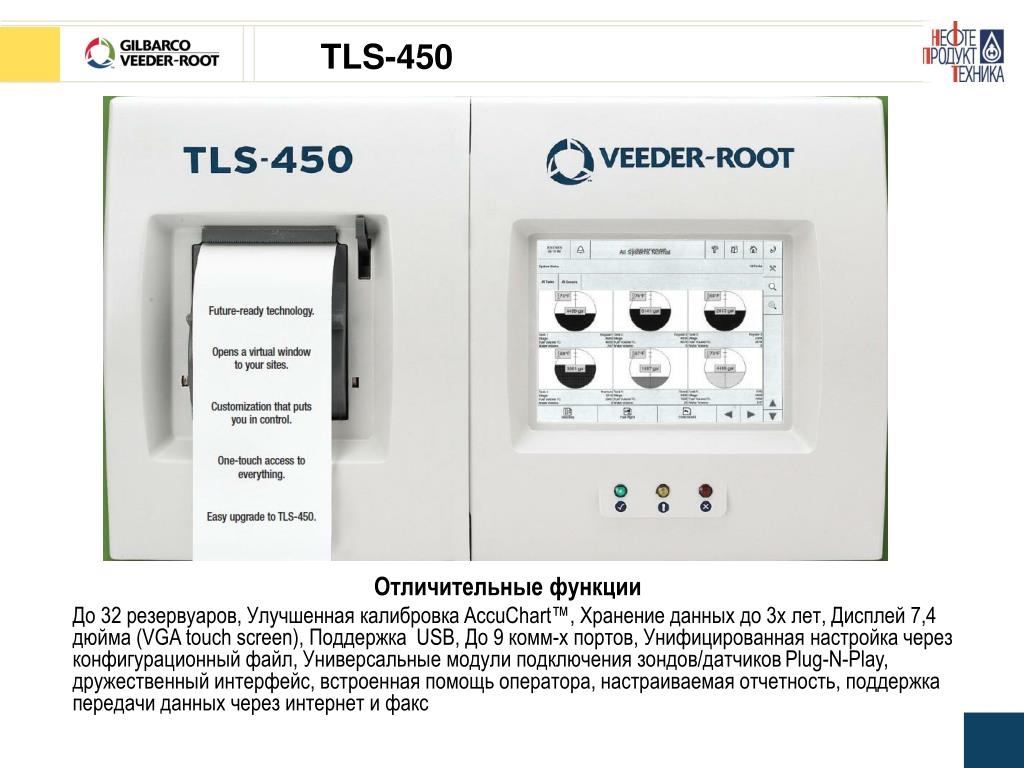

13. TLS-450 Отличительные функции До 32 резервуаров, Улучшенная калибровка AccuChart™, Хранение данных до 3х лет, Дисплей 7,4 дюйма (VGA touch screen), Поддержка USB, До 9 комм-х портов, Унифицированная настройка через конфигурационный файл, Универсальные модули подключения зондов/датчиков Plug-N-Play, дружественный интерфейс, встроенная помощь оператора, настраиваемая отчетность, поддержка передачи данных через интернет и факс

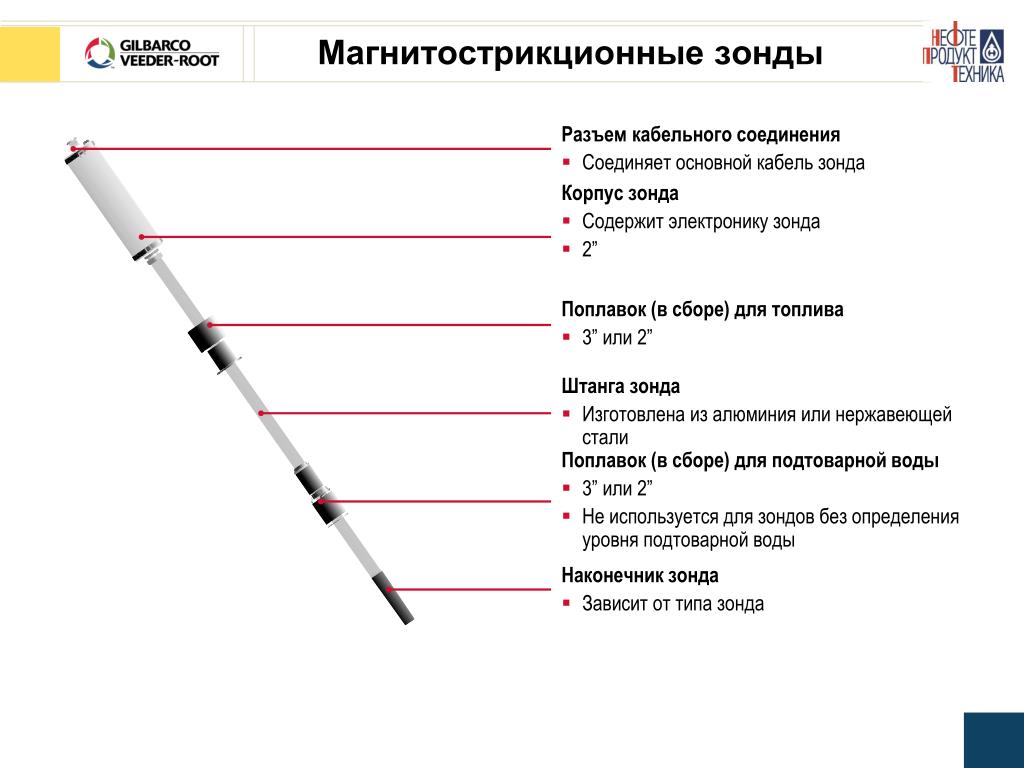

14. Разъем кабельного соединения • Соединяет основной кабель зонда Корпус зонда • Содержит электронику зонда • 2” Поплавок (в сборе) для топлива • 3” или 2” Штанга зонда • Изготовлена из алюминия или нержавеющей стали Поплавок (в сборе) для подтоварной воды • 3” или 2” • Не используется для зондов без определения уровня подтоварной воды Наконечник зонда • Зависит от типа зонда Магнитострикционные зонды

15. Сертификаты и продажи с 3 квартала 2009 • Принцип измерения – магнитная репульсия • Погрешность 1 кг.м³ 0,4% Поплавок (в сборе) для топлива • 3” или 2” Наконечник зонда • Зависит от типа зонда Магнитострикционные зонды с измерением плотности

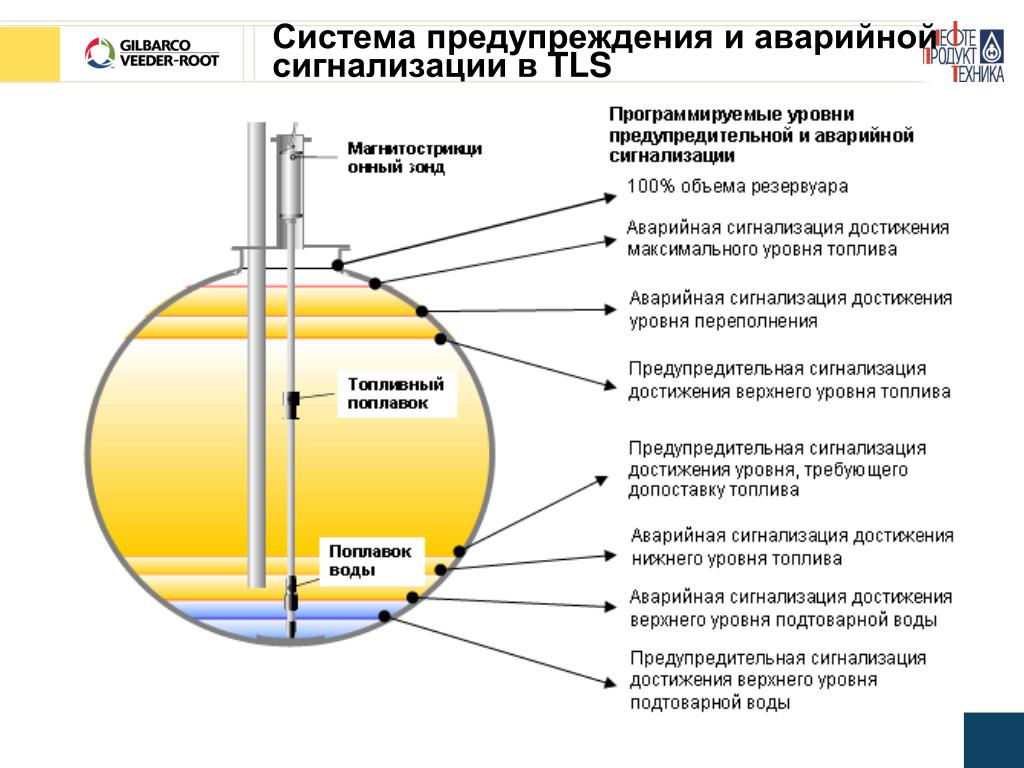

16. Система предупреждения и аварийной сигнализации в TLS

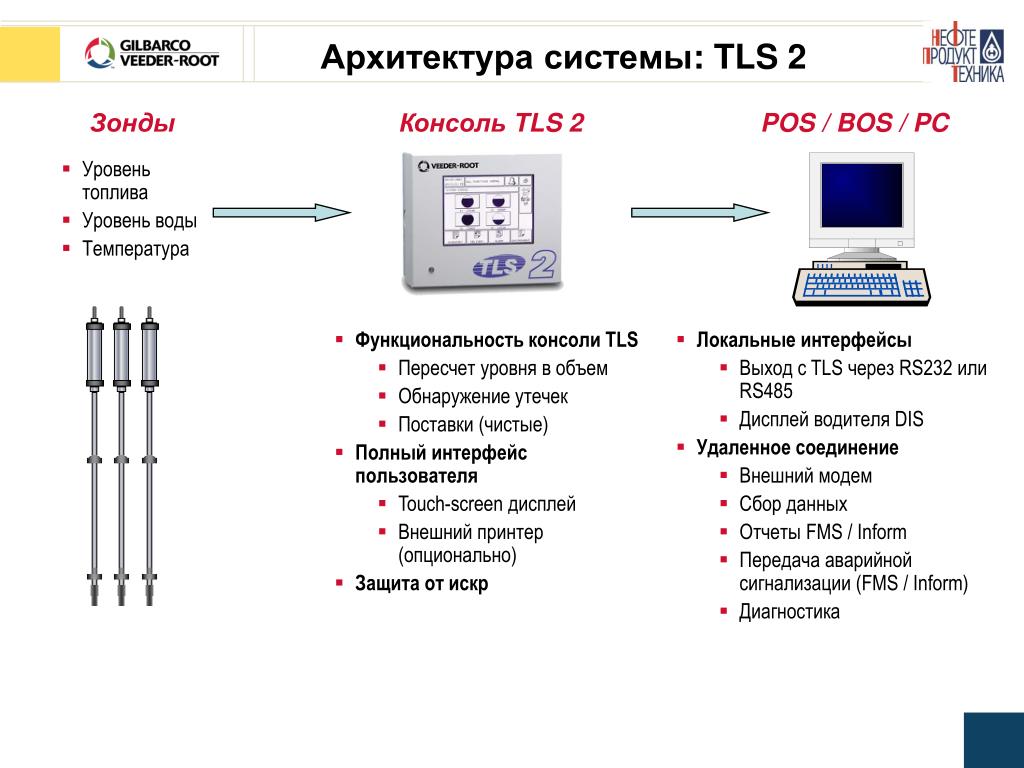

17. Архитектура системы: TLS 2 Зонды Консоль TLS 2 POS / BOS / PC • Уровень топлива • Уровень воды • Температура • Функциональность консоли TLS • Пересчет уровня в объем • Обнаружение утечек • Поставки (чистые) • Полный интерфейс пользователя • Touch-screen дисплей • Внешний принтер (опционально) • Защита от искр • Локальные интерфейсы • Выход с TLS через RS232 или RS485 • Дисплей водителя DIS • Удаленное соединение • Внешний модем • Сбор данных • Отчеты FMS / Inform • Передача аварийной сигнализации (FMS / Inform) • Диагностика

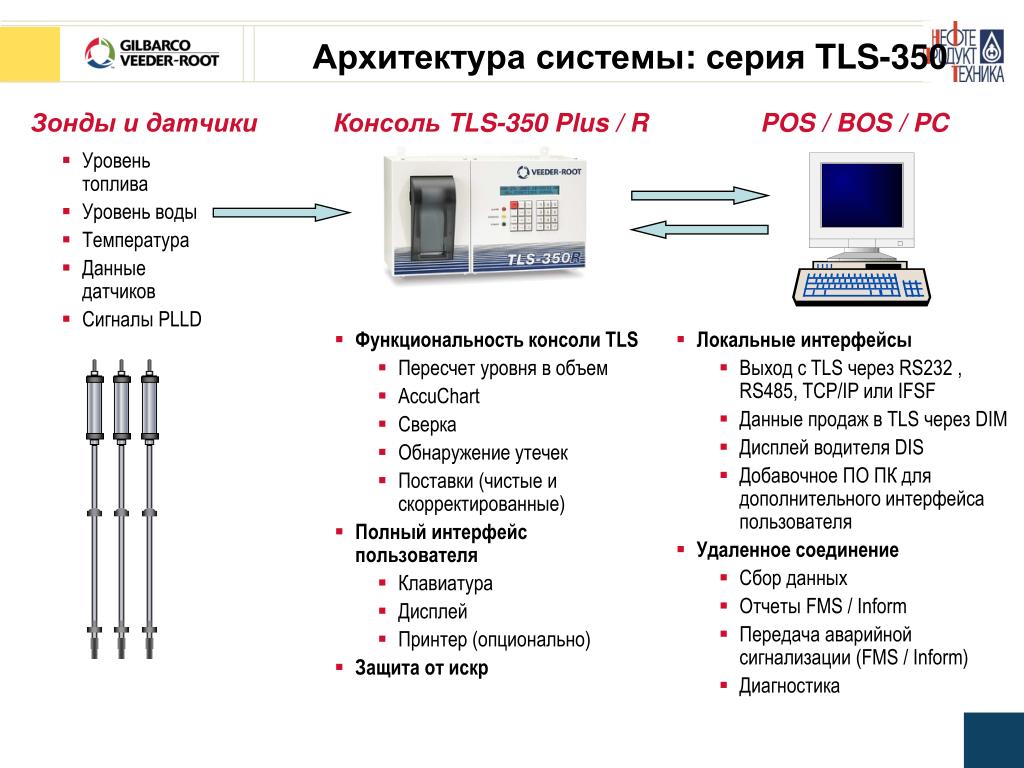

18. Архитектура системы: серия TLS-350 Зонды и датчики Консоль TLS-350 Plus / R POS / BOS / PC • Уровень топлива • Уровень воды • Температура • Данные датчиков • Сигналы PLLD • Функциональность консоли TLS • Пересчет уровня в объем • AccuChart • Сверка • Обнаружение утечек • Поставки (чистые и скорректированные) • Полный интерфейс пользователя • Клавиатура • Дисплей • Принтер (опционально) • Защита от искр • Локальные интерфейсы • Выход с TLS через RS232 , RS485, TCP/IP или IFSF • Данные продаж в TLS через DIM • Дисплей водителя DIS • Добавочное ПО ПК для дополнительного интерфейса пользователя • Удаленное соединение • Сбор данных • Отчеты FMS / Inform • Передача аварийной сигнализации (FMS / Inform) • Диагностика

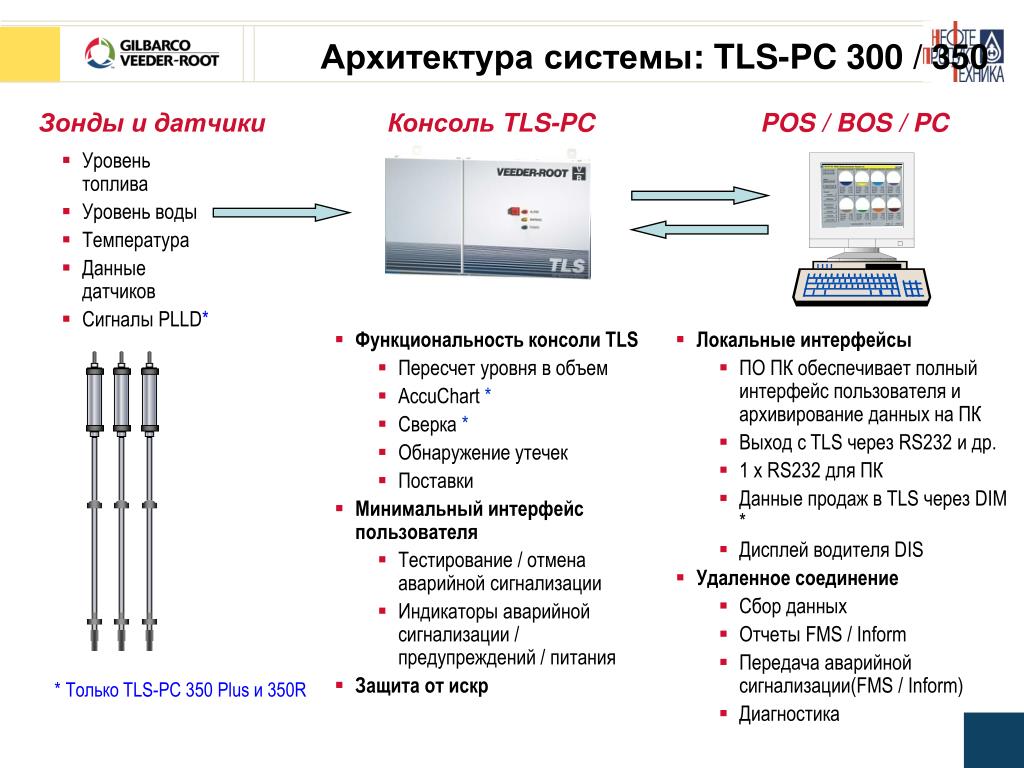

19. Архитектура системы: TLS-PC 300 / 350 Зонды и датчики Консоль TLS-PC POS / BOS / PC • Уровень топлива • Уровень воды • Температура • Данные датчиков • Сигналы PLLD* • Функциональность консоли TLS • Пересчет уровня в объем • AccuChart * • Сверка * • Обнаружение утечек • Поставки • Минимальныйинтерфейс пользователя • Тестирование / отмена аварийной сигнализации • Индикаторы аварийной сигнализации / предупреждений / питания • Защита от искр • Локальные интерфейсы • ПО ПКобеспечивает полный интерфейс пользователяи архивирование данных на ПК • Выход с TLS через RS232 и др. • 1 x RS232 для ПК • Данные продаж в TLS через DIM * • Дисплей водителя DIS • Удаленное соединение • Сбор данных • Отчеты FMS / Inform • Передача аварийной сигнализации(FMS / Inform) • Диагностика * Только TLS-PC 350 Plus и 350R

20. Поверка зондов на АЗС без демонтажа • Параметр поверки: • диагностический параметр «Контрольное расстояние» • «Контрольное расстояние» - расстояние до конца зонда или до дна эталонной установки высокой точности • в основе определения параметра - измерение времени распространения ультразвуковой волны в металлическом проводнике магнитострикционного зонда • параметр «Контрольное расстояние» хранится в памяти консоли уровнемера

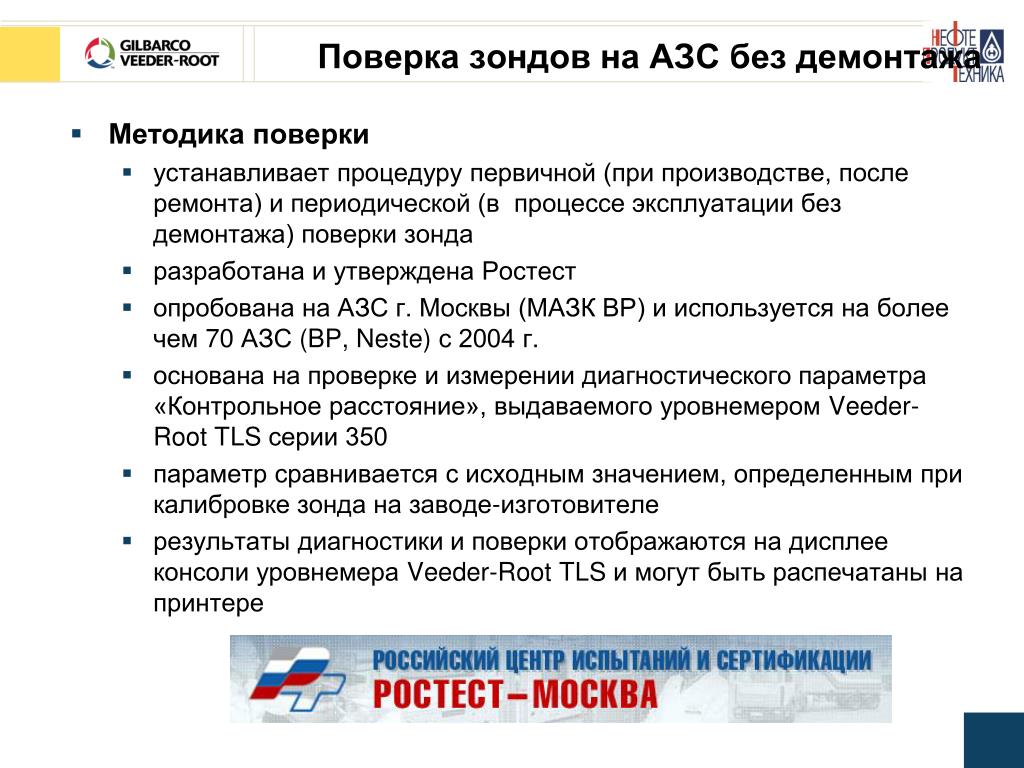

21. Поверка зондов на АЗС без демонтажа • Методика поверки • устанавливает процедуру первичной (при производстве, после ремонта) и периодической (в процессе эксплуатации без демонтажа) поверки зонда • разработана и утверждена Ростест • опробована на АЗС г. Москвы (МАЗК ВР) и используется на более чем 70 АЗС (BP, Neste) с 2004 г. • основана на проверке и измерении диагностического параметра «Контрольное расстояние», выдаваемого уровнемером Veeder-Root TLS серии 350 • параметр сравнивается с исходным значением, определенным при калибровке зонда на заводе-изготовителе • результаты диагностики и поверки отображаются на дисплееконсоли уровнемера Veeder-Root TLS и могут быть распечатаны на принтере

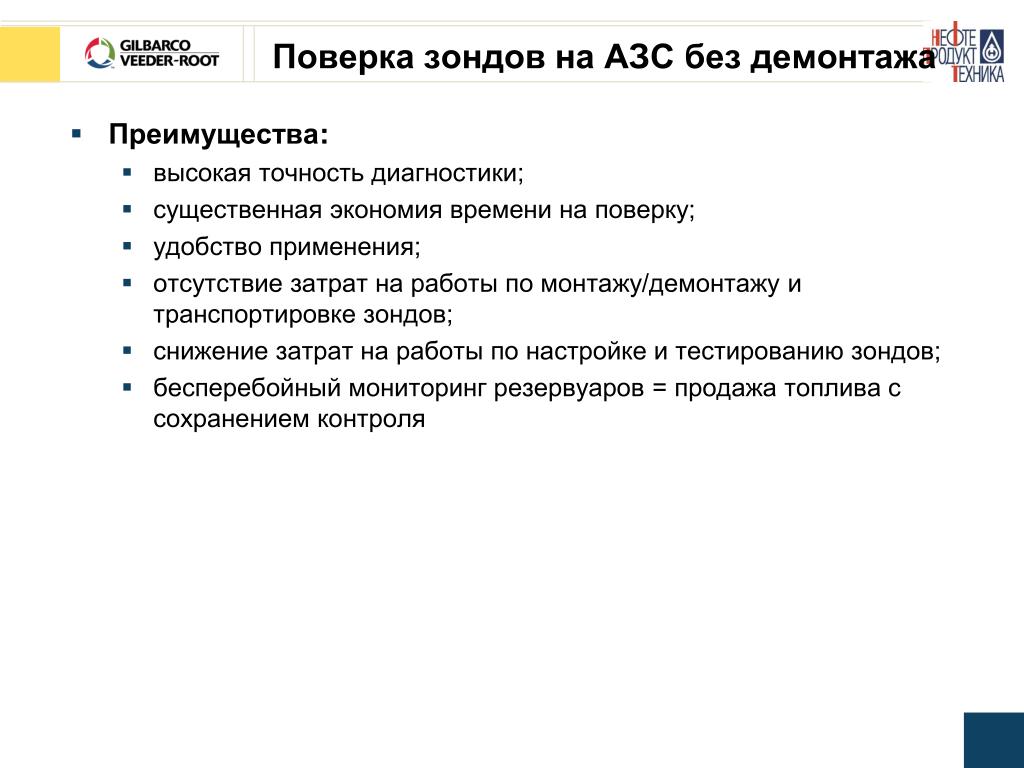

22. Поверка зондов на АЗС без демонтажа • Преимущества: • высокая точность диагностики; • существенная экономия времени на поверку; • удобство применения; • отсутствие затрат на работы по монтажу/демонтажу и транспортировке зондов; • снижение затрат на работы по настройке и тестированию зондов; • бесперебойный мониторинг резервуаров = продажа топлива с сохранением контроля

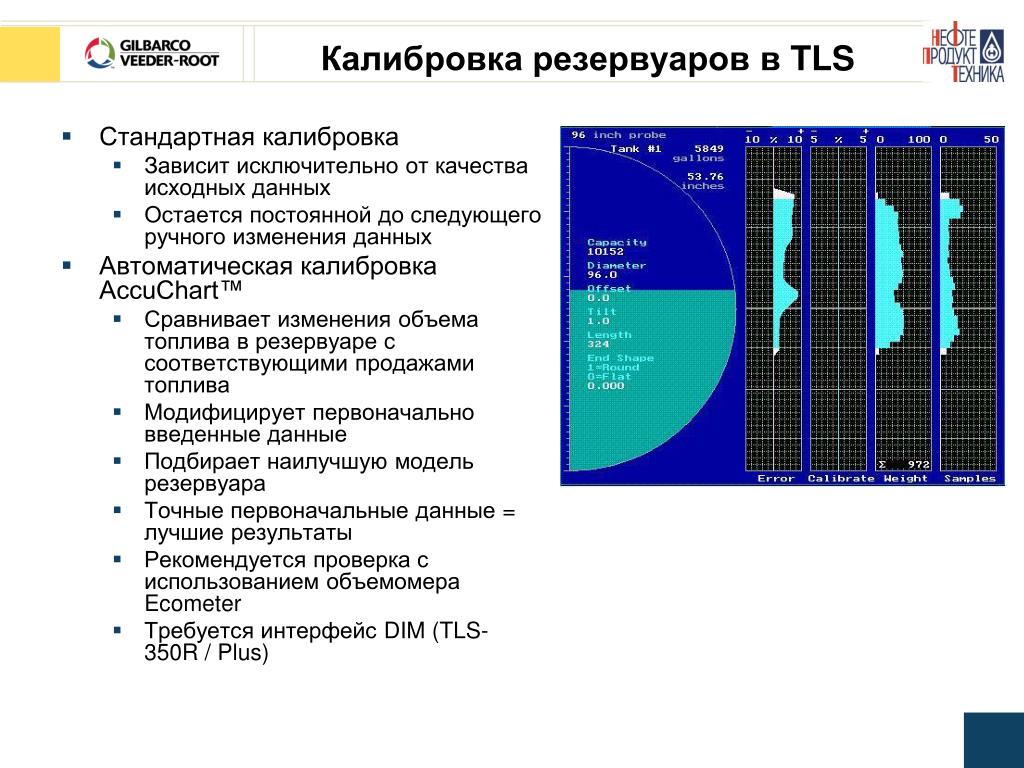

23. Калибровка резервуаров в TLS • Стандартная калибровка • Зависит исключительно от качества исходных данных • Остается постоянной до следующего ручного изменения данных • Автоматическая калибровка AccuChart™ • Сравнивает изменения объема топлива в резервуаре с соответствующими продажами топлива • Модифицирует первоначально введенные данные • Подбирает наилучшую модель резервуара • Точные первоначальные данные = лучшие результаты • Рекомендуется проверка с использованием объемомера Ecometer • Требуется интерфейс DIM(TLS-350R / Plus)

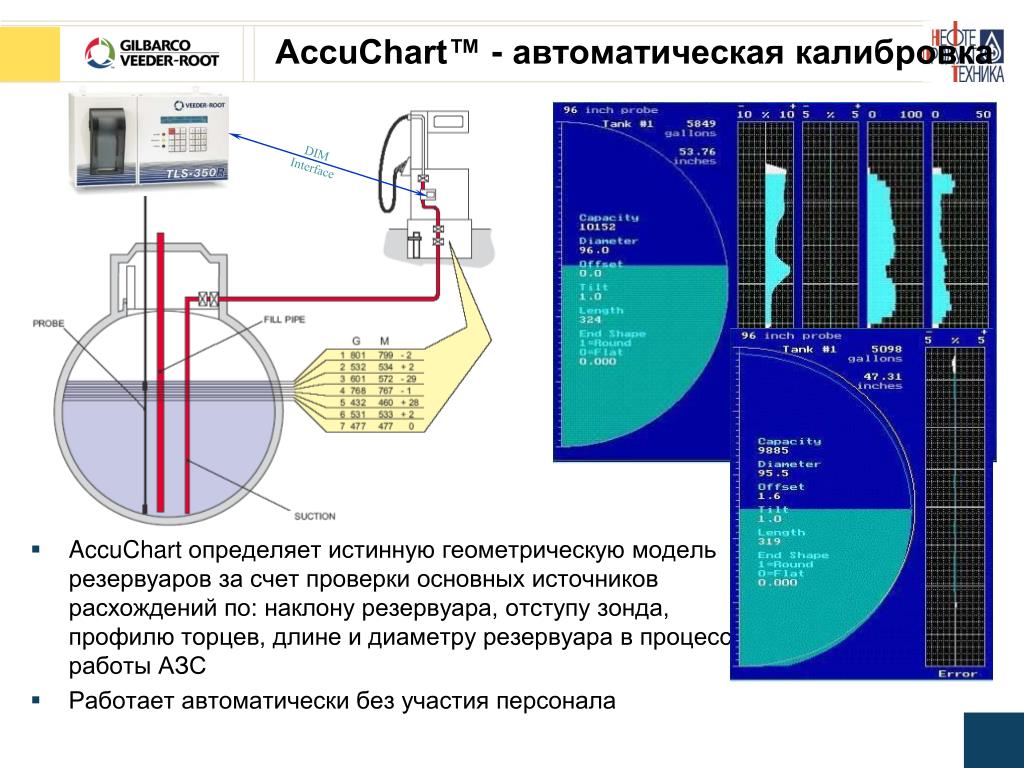

24. AccuChart™ - автоматическая калибровка • AccuChart определяет истинную геометрическую модель резервуаров за счет проверки основных источников расхождений по: наклону резервуара, отступу зонда, профилю торцев, длине и диаметру резервуара в процессе работы АЗС • Работает автоматически без участия персонала DIM Interface

25. Автоматическая температурная компенсация (АТК) Опция АТК для ТРК

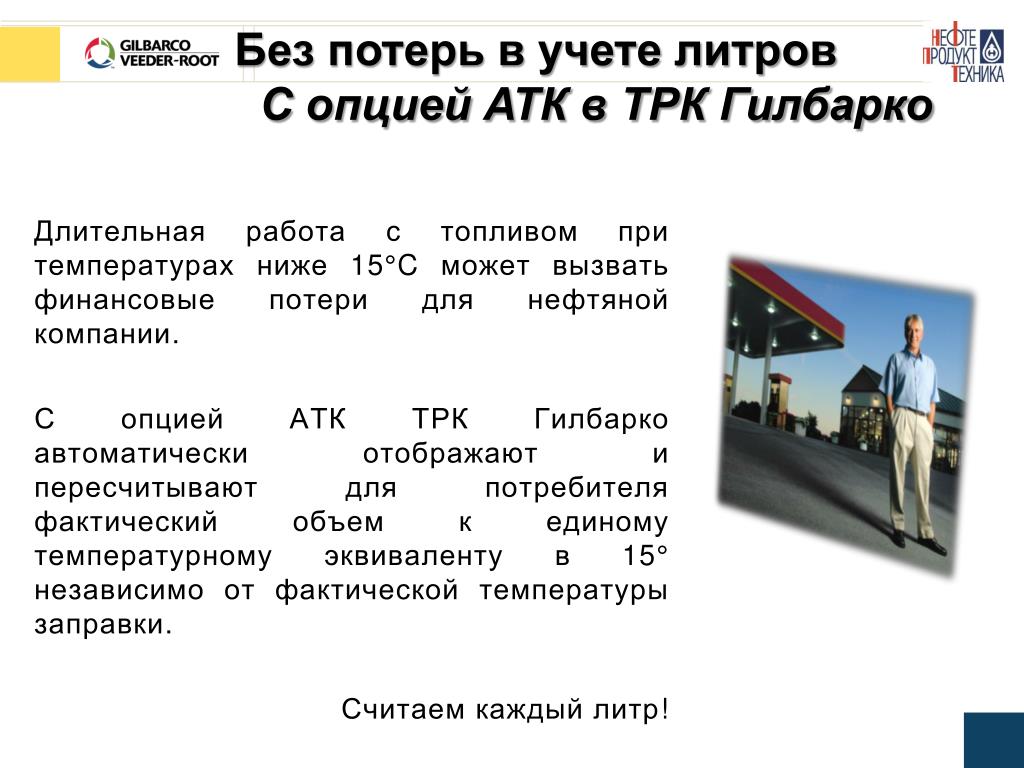

26. Без потерь в учете литров С опцией АТК в ТРК Гилбарко Длительная работа с топливом при температурах ниже 15°C может вызвать финансовые потери для нефтяной компании. С опцией АТК ТРК Гилбарко автоматически отображают и пересчитывают для потребителя фактический объем к единому температурному эквиваленту в 15° независимо от фактической температуры заправки. Считаем каждый литр!

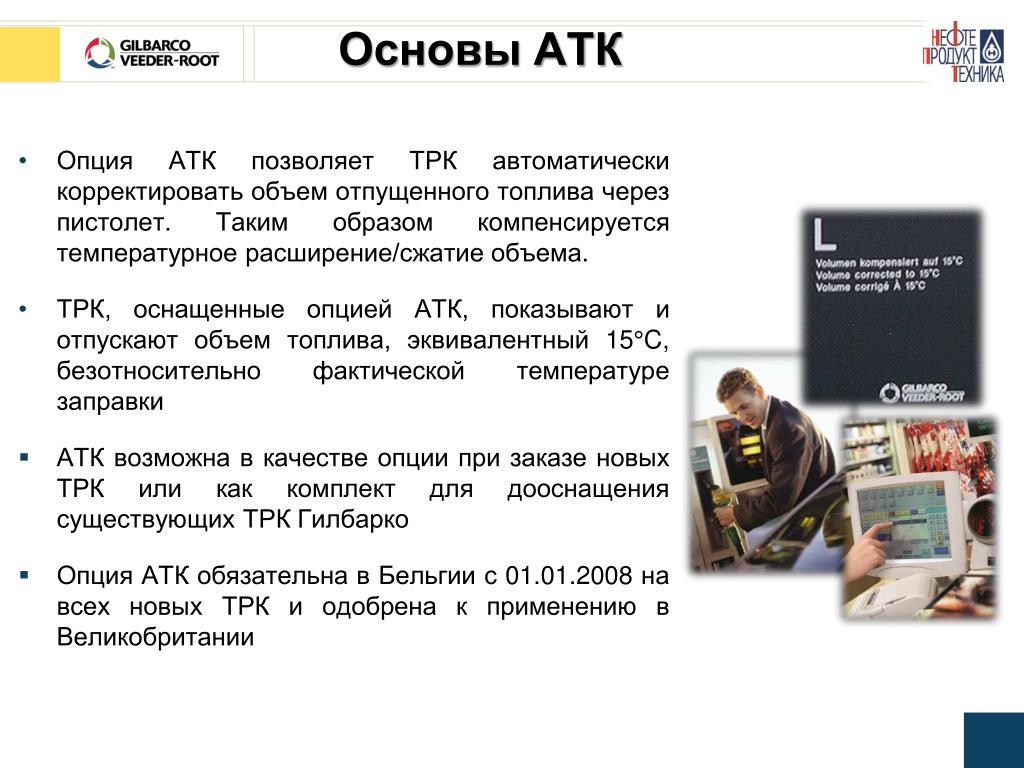

27. Основы АТК • Опция АТК позволяет ТРК автоматически корректировать объем отпущенного топлива через пистолет. Таким образом компенсируется температурное расширение/сжатие объема. • ТРК, оснащенные опцией АТК, показывают и отпускают объем топлива, эквивалентный 15°C, безотносительно фактической температуре заправки • АТК возможна в качестве опции при заказе новых ТРК или как комплект для дооснащения существующих ТРК Гилбарко • Опция АТК обязательна в Бельгии с 01.01.2008 на всех новых ТРК и одобрена к применению в Великобритании

28. АТК в ТРК Гилбарко • Собственная разработка для ТРК с электроникой Sandpiper-2 (последнее поколение) • Возможно для работы с бензином, дизелем, LPG и E85 • ATК не применяется для биодизеля • АТК крайне рекомендуется для Е85 и других спиртосо- держащих сортов топлива (обязательно в США) • Модели ТРК с опцией АТК • SK700-II (включая IOD) • SK700-II Nordic Lane • Encore 510-II • 397G • Температурный диапазонот -40°C до +50°C • Сертификаты: MID,OIML, United Kingdom W&M • Сопоставление цены и экономии:ориентировочно стоимость опции АТК на ТРК € 615 за сорт топлива, экономия 0,41% от объема реализации

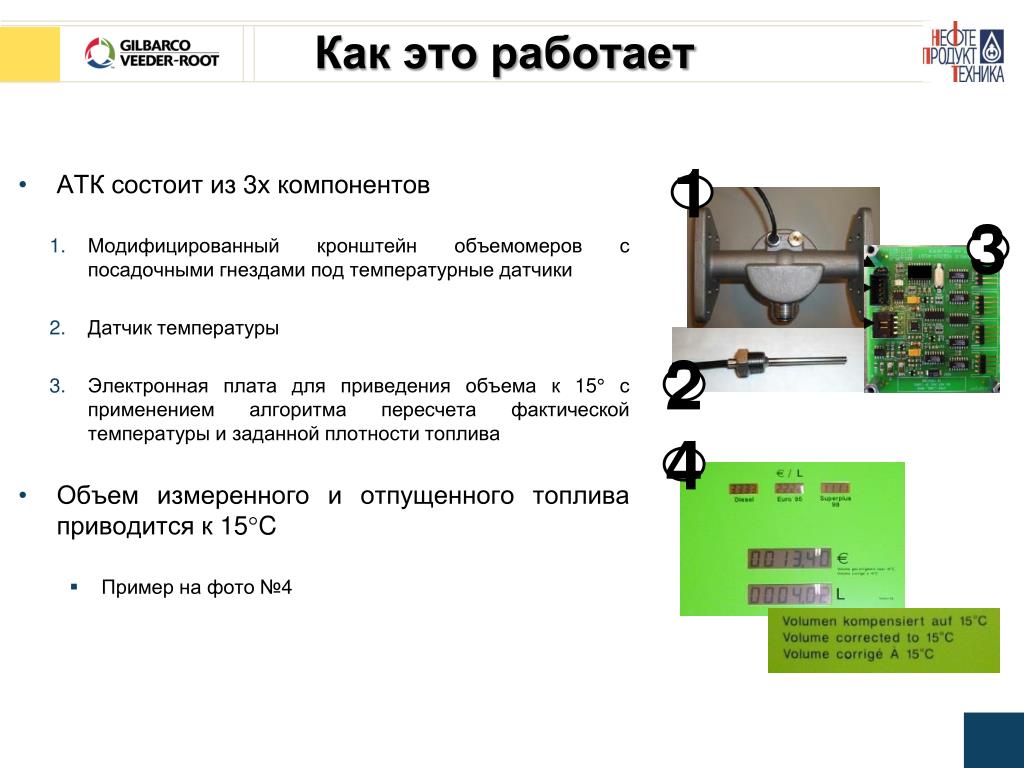

29. Как это работает • АТК состоит из 3х компонентов • Модифицированный кронштейн объемомеров с посадочными гнездами под температурные датчики • Датчик температуры • Электронная плата для приведения объема к 15° с применением алгоритма пересчета фактической температуры и заданной плотности топлива • Объем измеренного и отпущенного топлива приводится к 15°C • Пример на фото №4 1 3 2 4

30. Veeder-Root EMR3Электронное измерение объема на потоке с учетом температурной компенсации

31. Сопоставление измерений Veeder-Root на АЗС при поставке топлива Регистратор EMR3 зонд 5 температурных датчиков

32. Применение на узлах налива

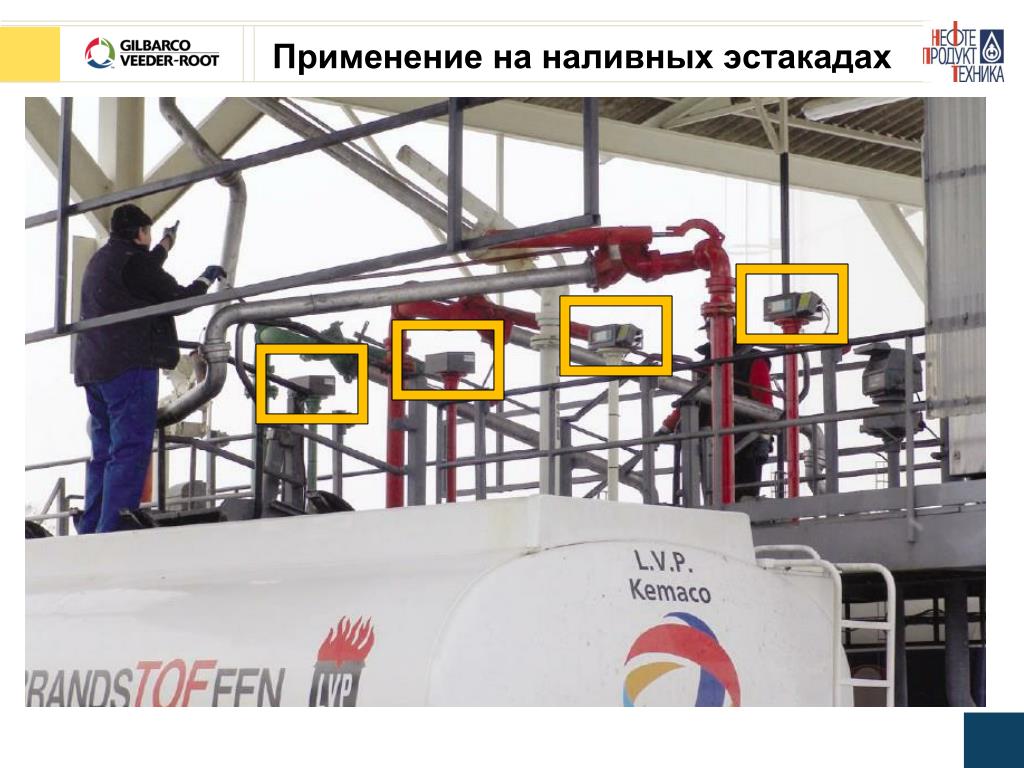

33. Применение на наливных эстакадах

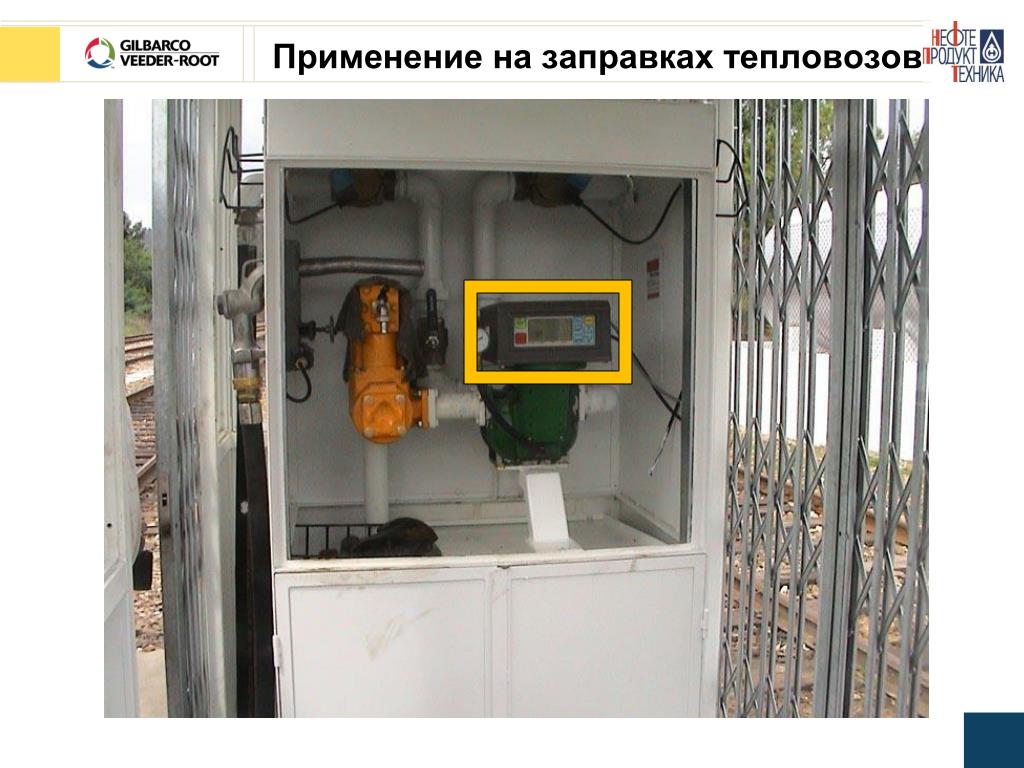

34. Применение на заправках тепловозов

35. Применение на мобильных АЗС

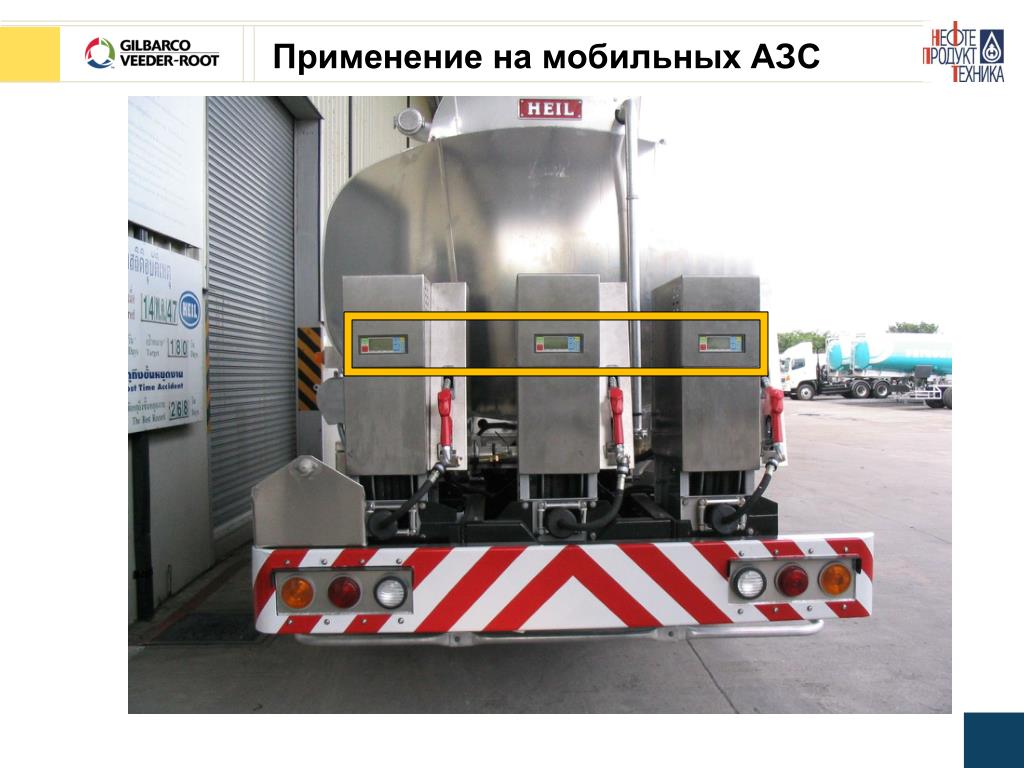

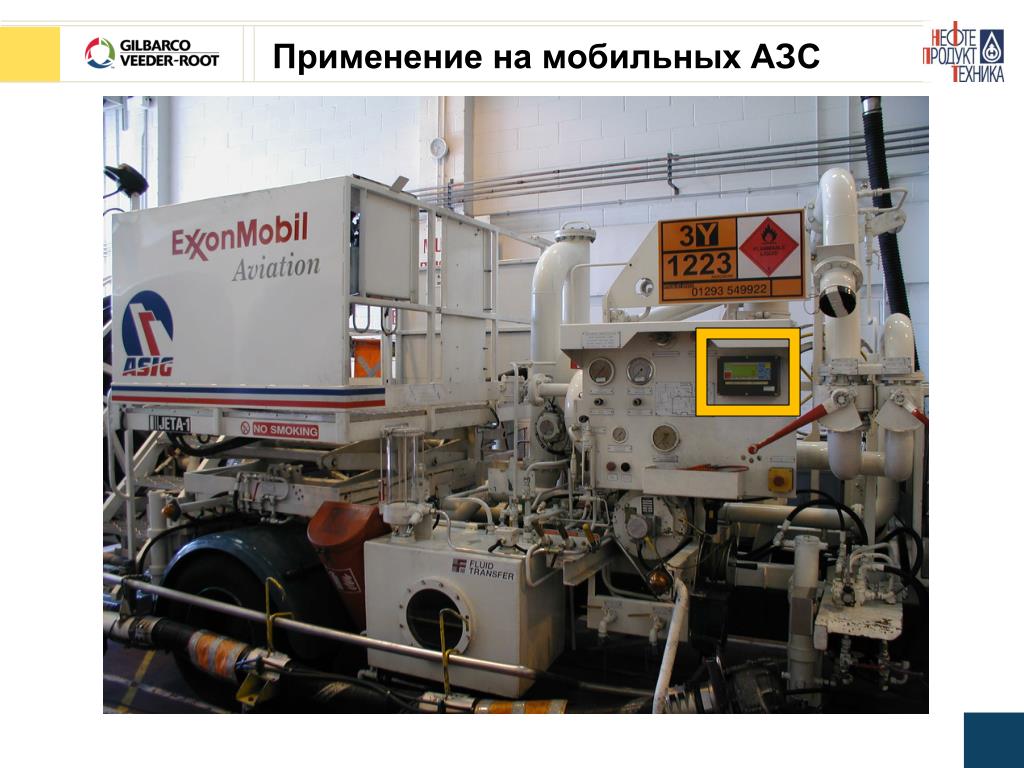

36. Применение на мобильных АЗС

37. Сопряжение EMR3 Возможно подключение принтера, компьютера (EMR3 Data Link), консоли Veeder-Root, сопряжение по протоколу RS-232

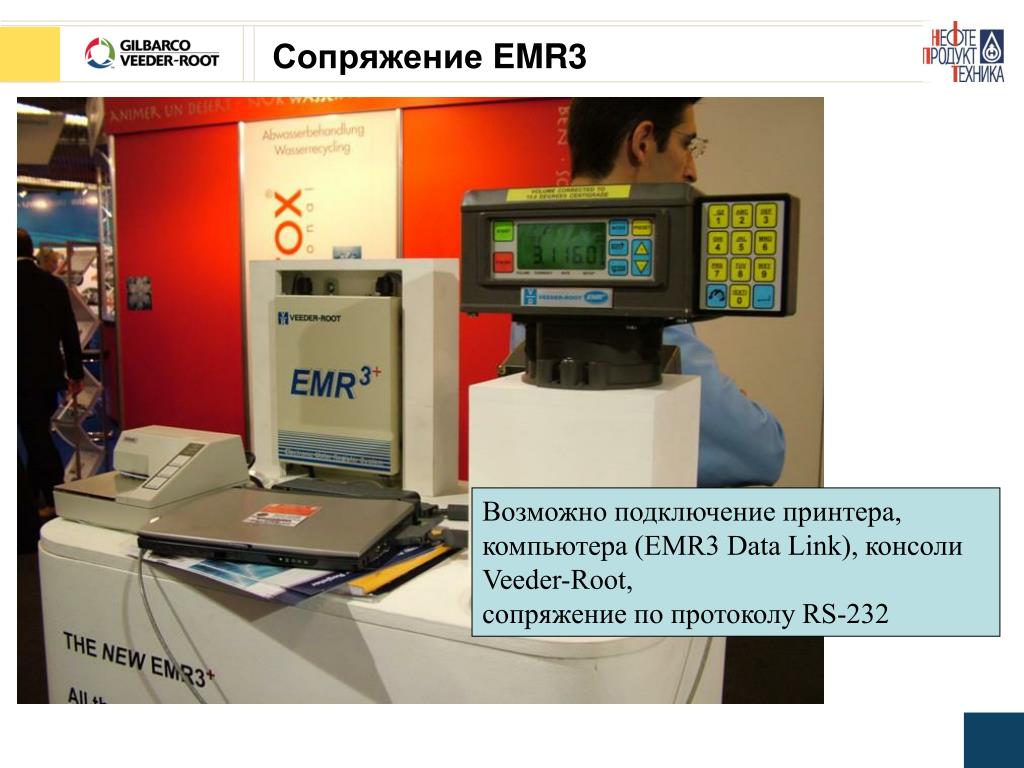

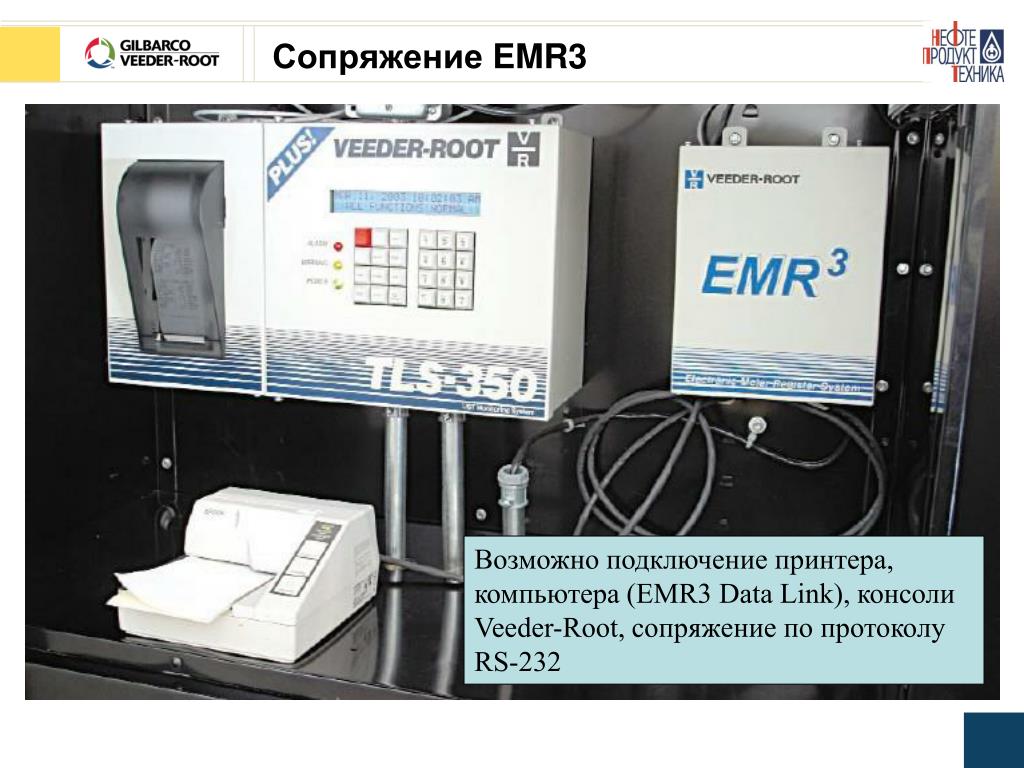

38. Сопряжение EMR3 Возможно подключение принтера, компьютера (EMR3 Data Link), консоли Veeder-Root, сопряжение по протоколу RS-232

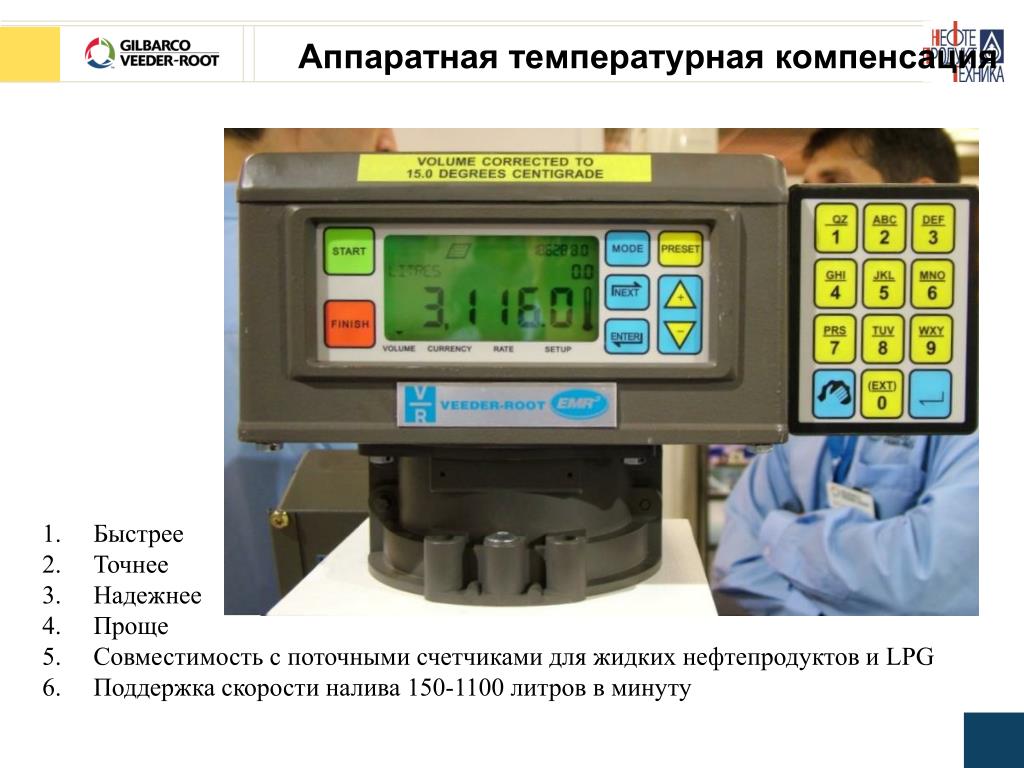

39. Аппаратная температурная компенсация • Быстрее • Точнее • Надежнее • Проще • Совместимость споточными счетчиками для жидких нефтепродуктов и LPG • Поддержка скорости налива 150-1100 литров в минуту

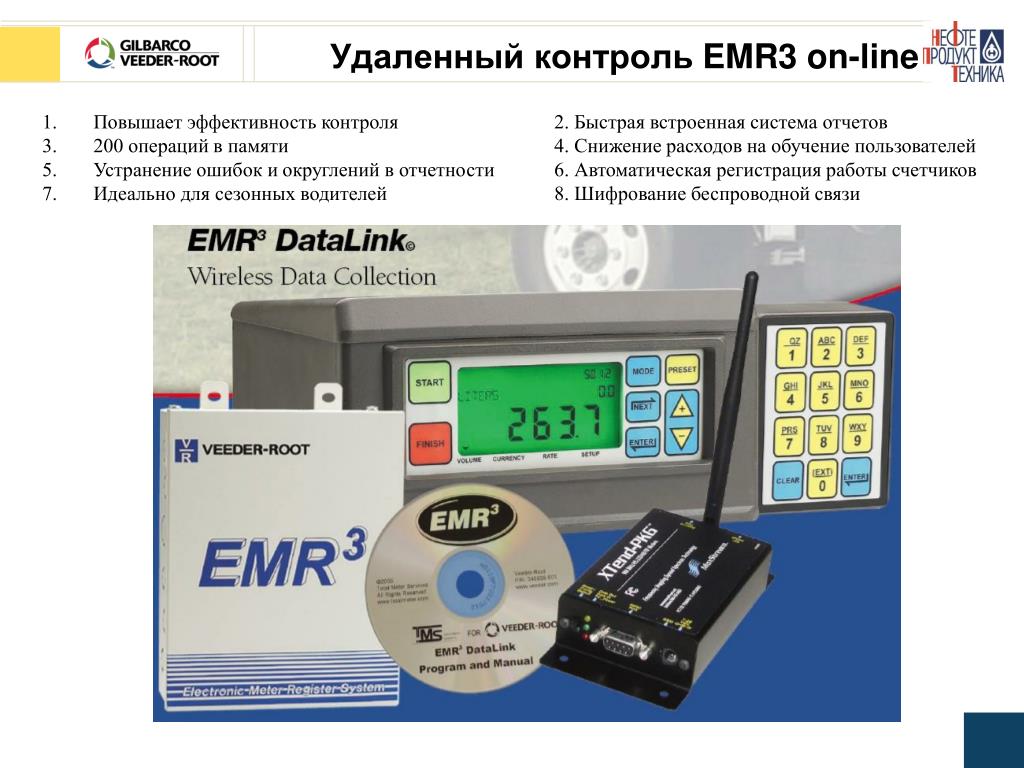

40. Удаленный контроль EMR3 on-line • Повышает эффективность контроля2. Быстрая встроенная система отчетов • 3. 200 операций в памяти 4. Снижение расходов на обучение пользователей • Устранение ошибок и округлений в отчетности 6. Автоматическая регистрация работы счетчиков • 7. Идеально для сезонных водителей 8. Шифрование беспроводной связи

41. Veeder-Root – контроль на всех участках движения топлива отгрузка прием Сверка отчетных данных Запрос авторизации

42. TLS–MAG XLИзмерение уровня топлива в РВС высотой до 16,6 м

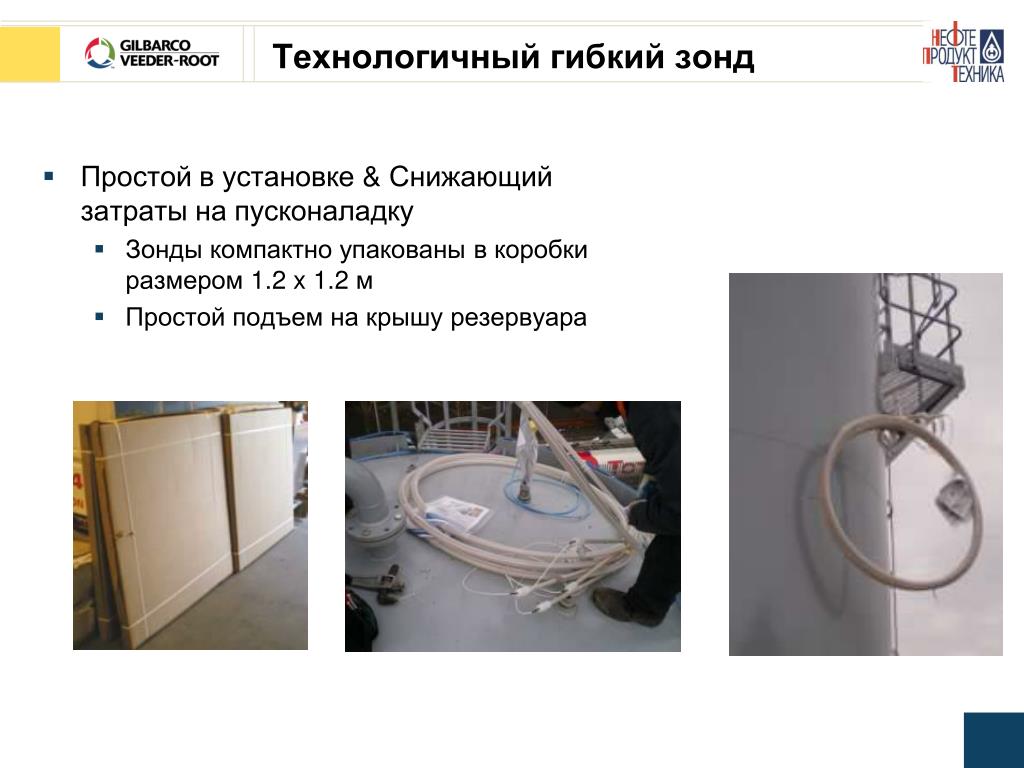

43. Технологичный гибкий зонд • Простой в установке & Снижающий затраты на пусконаладку • Зонды компактно упакованы в коробки размером 1.2 x 1.2 м • Простой подъем на крышу резервуара

44. Гибкие Магнитострикционные зонды Процесс установки зонда – GVR UK Установка поплавков и груза зонда Установка зонда в монтажное отверстие Простой подъем на резервуар Конечная сборка

45. Продукт в целом • Система измерения уровня в вертикальных резервуарах высотой до 16,6 м и вместимостью до 10 млн. литров (10 тыс. м³)может быть реализована на базе любой консоли Tank Farm Site Office XLi Mag-XL XLi XLi LV Power

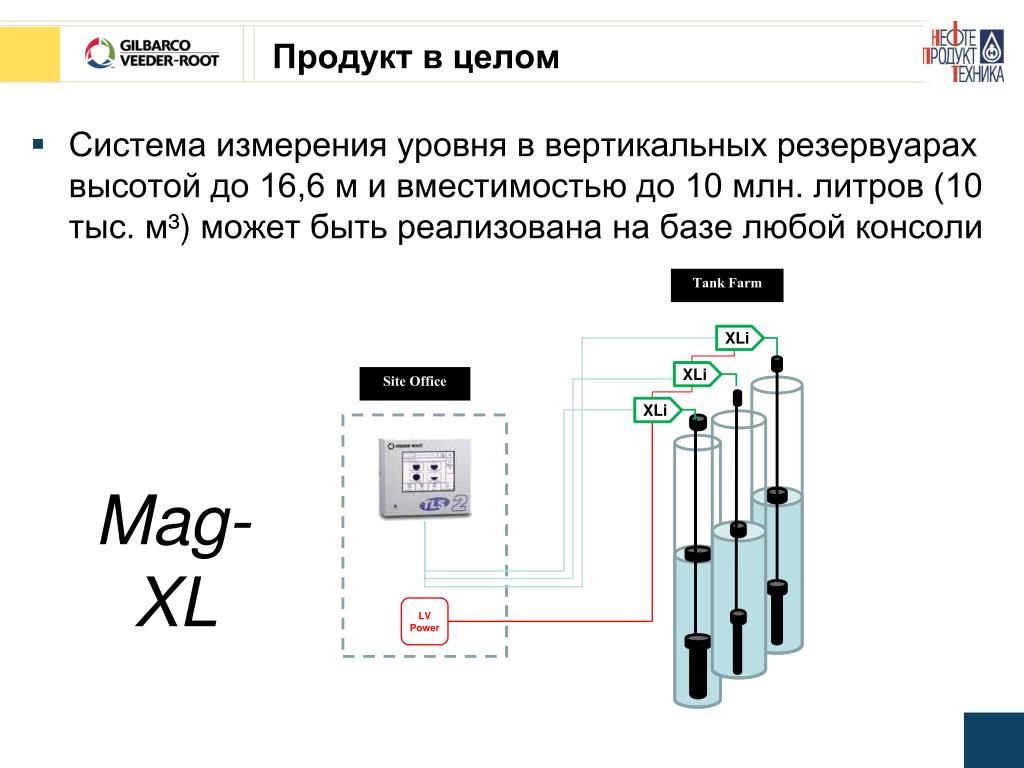

46. Mag-XL Параметры • Погрешность измерения уровня: +/- 0.01% (+/- 1мм) • Цифровая передача данных от зонда в систему • 5 температурных сенсоров • Измерения уровня подтоварной воды (опционально) • Верхнее крепление зонда • Нижнее крепление зонда (опционально), для расширения диапазона уровня подтоварной воды

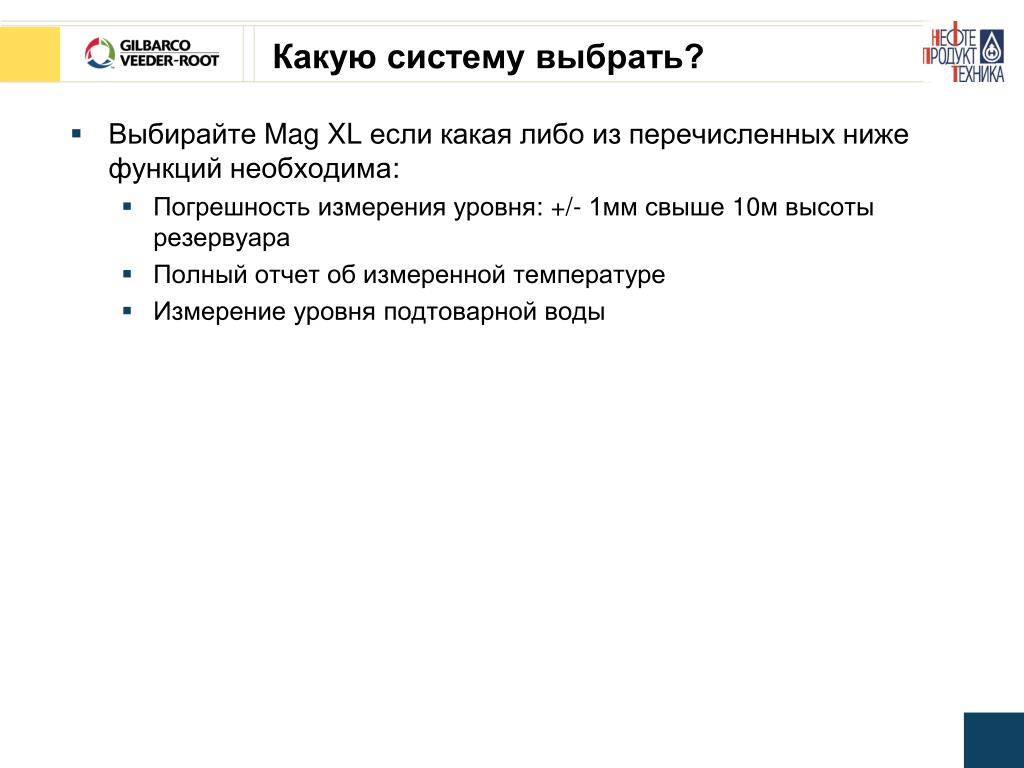

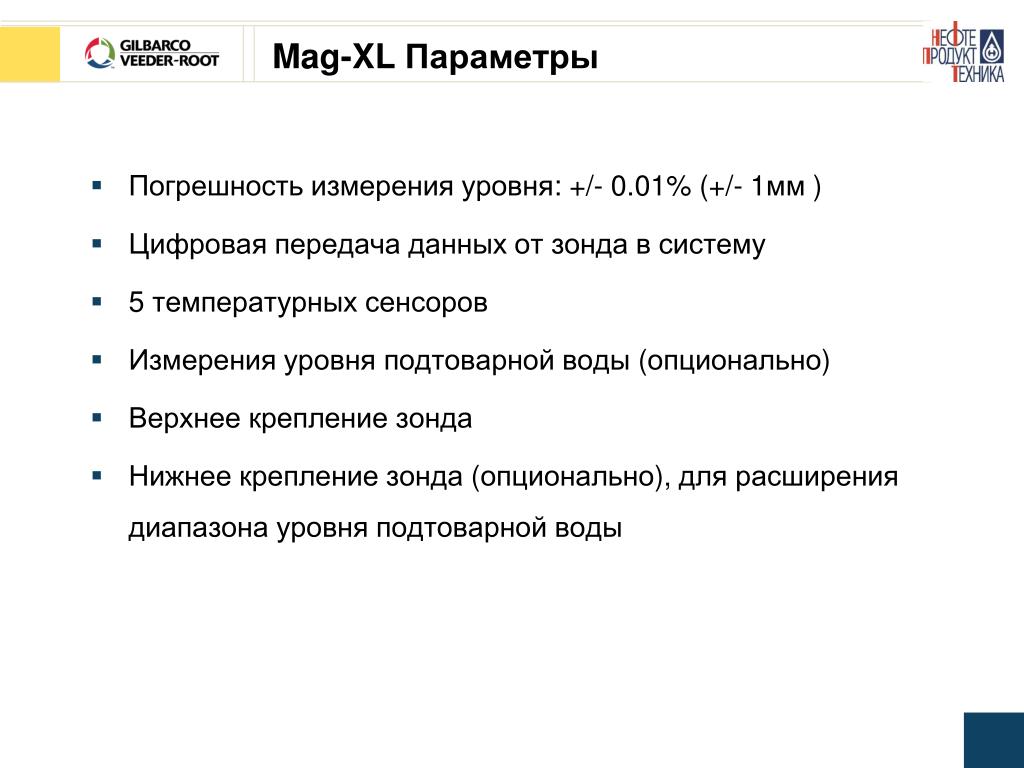

47. Какую систему выбрать? • Выбирайте Mag XL есликакая либо из перечисленных ниже функций необходима: • Погрешность измерения уровня: +/- 1ммсвыше 10мвысоты резервуара • Полный отчет об измеренной температуре • Измерение уровня подтоварной воды

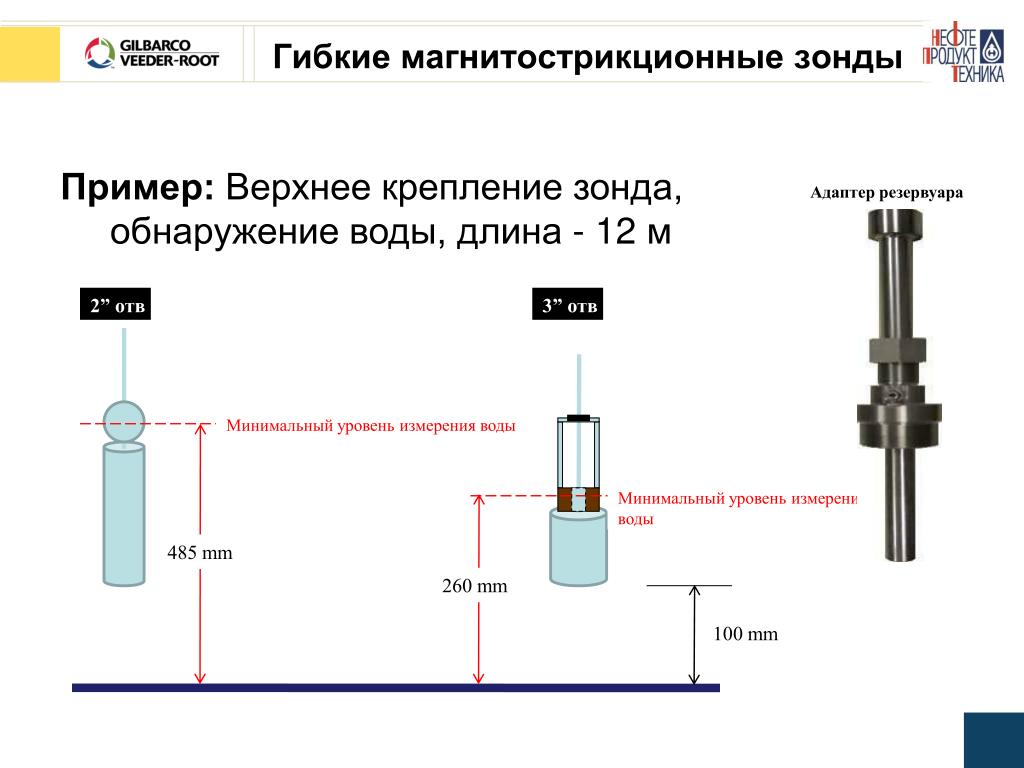

48. Гибкие магнитострикционные зонды Пример: Верхнее крепление зонда, обнаружение воды, длина - 12 м Адаптер резервуара 2” отв 3” отв Минимальный уровень измерения воды Минимальный уровень измерения воды 485 mm 260 mm 100 mm

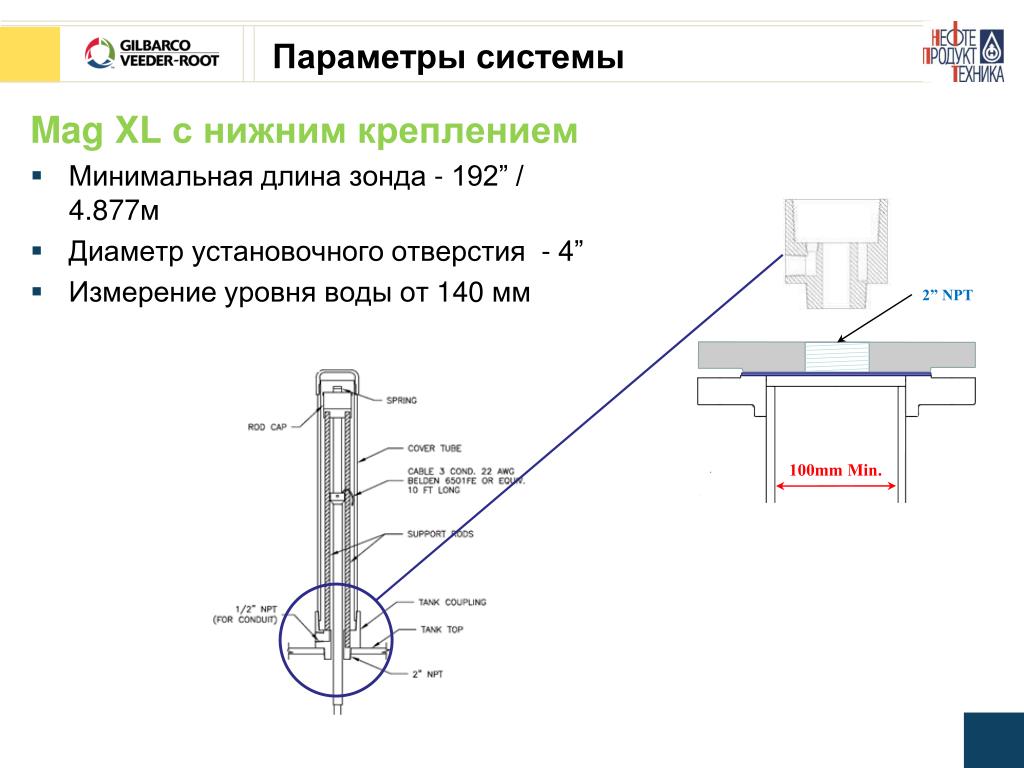

49. Параметры системы Mag XL с нижним креплением • Минимальная длина зонда- 192” / 4.877м • Диаметр установочного отверстия - 4” • Измерение уровня воды от 140 мм 2” NPT 100mm Min.

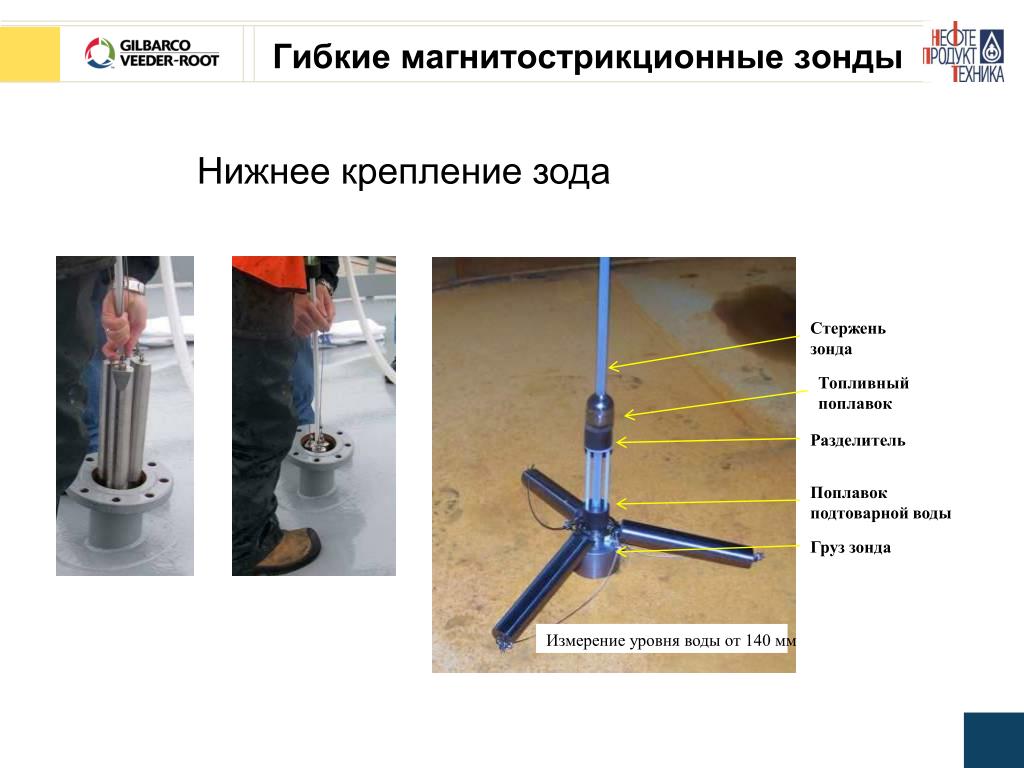

50. Гибкие магнитострикционные зонды Нижнее крепление зода Стержень зонда Топливный поплавок Разделитель Поплавок подтоварной воды Груз зонда Измерение уровня воды от 140 мм
