  1. 心电图基础知识 河南科技大学第一附属医院 邢适颖

  2. 一、心脏解剖与传导系统 二、心电学的基本知识 三、正常心电图和房室肥大心电图

  3. 第一节 心脏解剖与传导系统

  4. 心脏的位置 位于中纵隔内，2/3居于正中线左侧，1/3居于右侧。

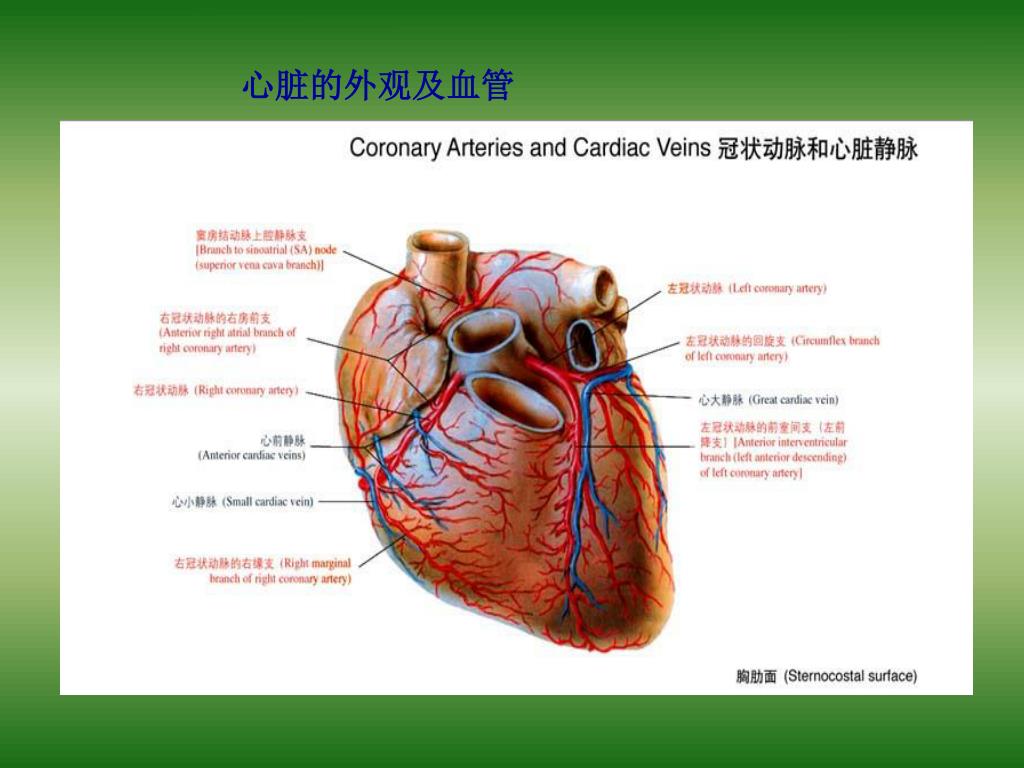

  5. 心脏的外观及血管

  6. 心脏解剖与传导系统 心脏激动正常传导顺序 心脏传导系统

  7. 第二节临床心电学的基本知识

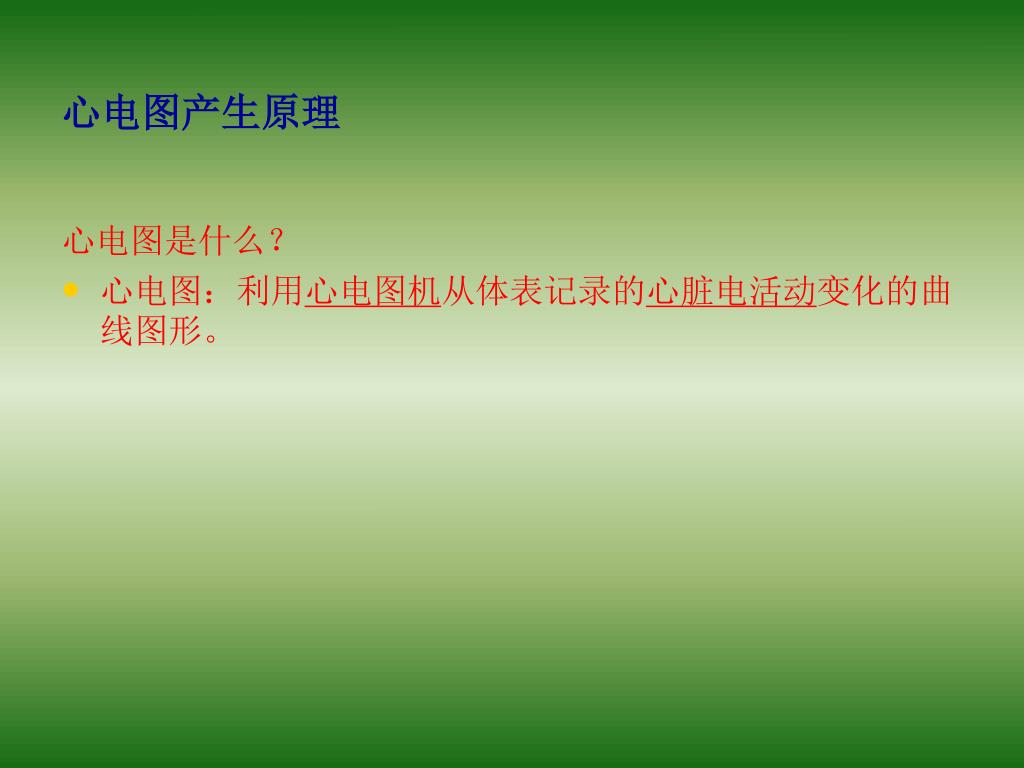

  8. 心电图产生原理 心电图是什么？ • 心电图：利用心电图机从体表记录的心脏电活动变化的曲线图形。

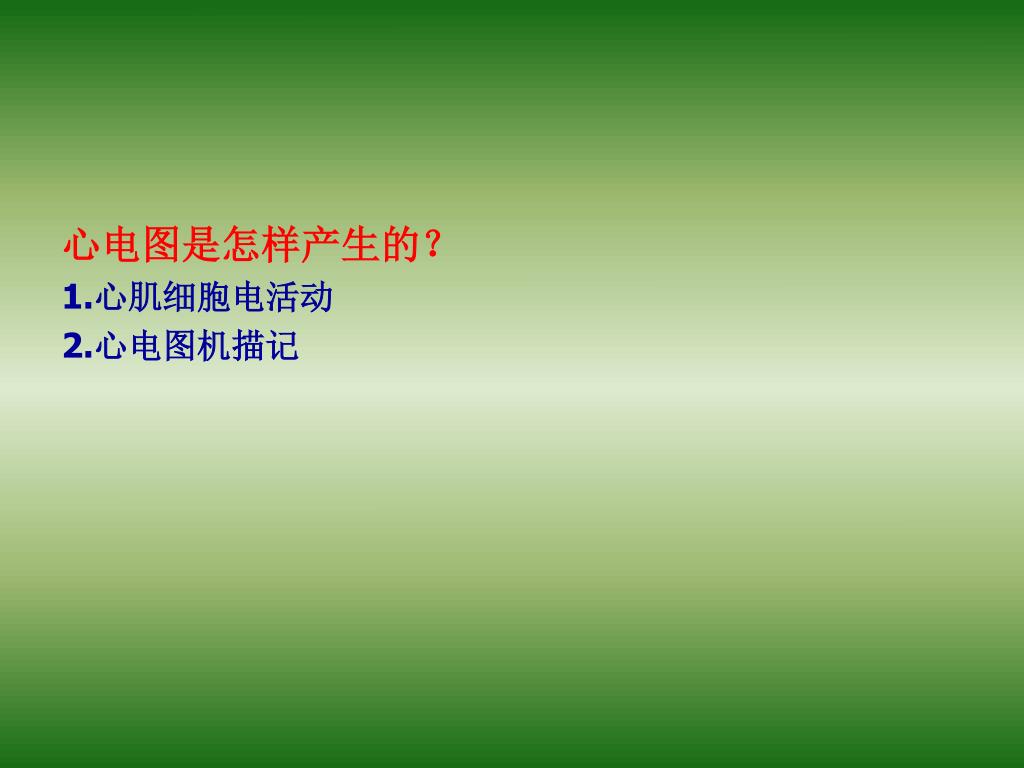

  9. 心电图是怎样产生的？ 1.心肌细胞电活动 2.心电图机描记

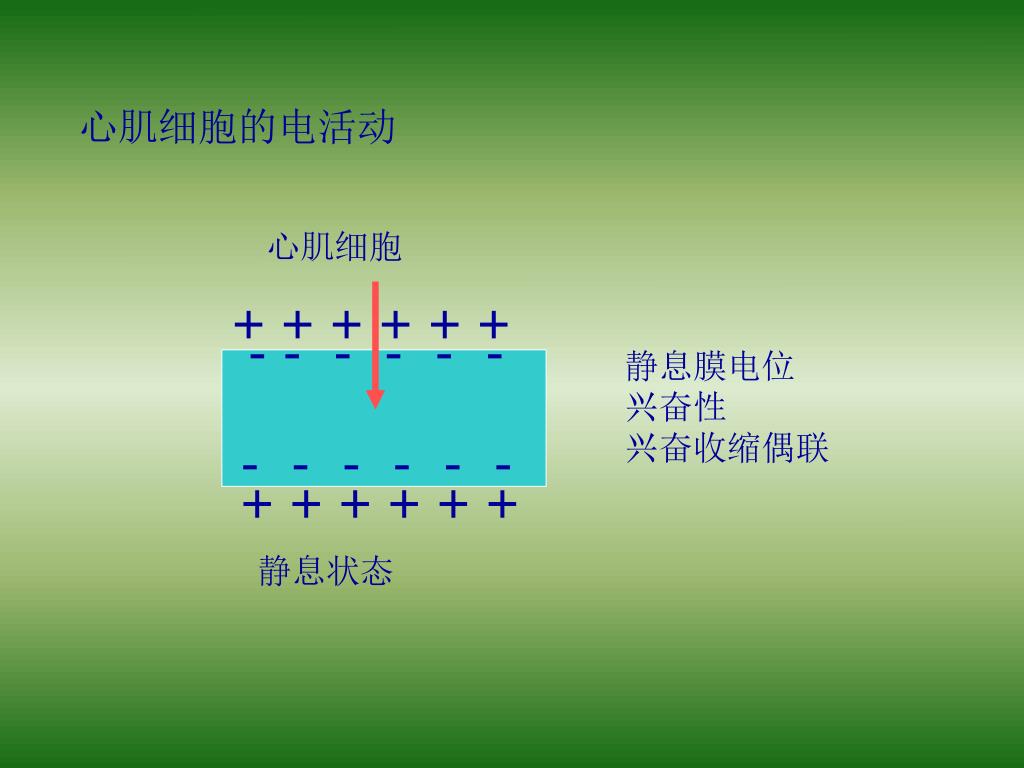

  10. 心肌细胞的电活动 心肌细胞 + + + + + + - - - - - - 静息膜电位 兴奋性 兴奋收缩偶联 - - - - - - + + + + + + 静息状态

  11. 心肌除极过程与复极过程 除极进行正电位（电源）在前，负电位（电穴）在后 复极进行负电位（电穴）在前，正电位（电源）在后

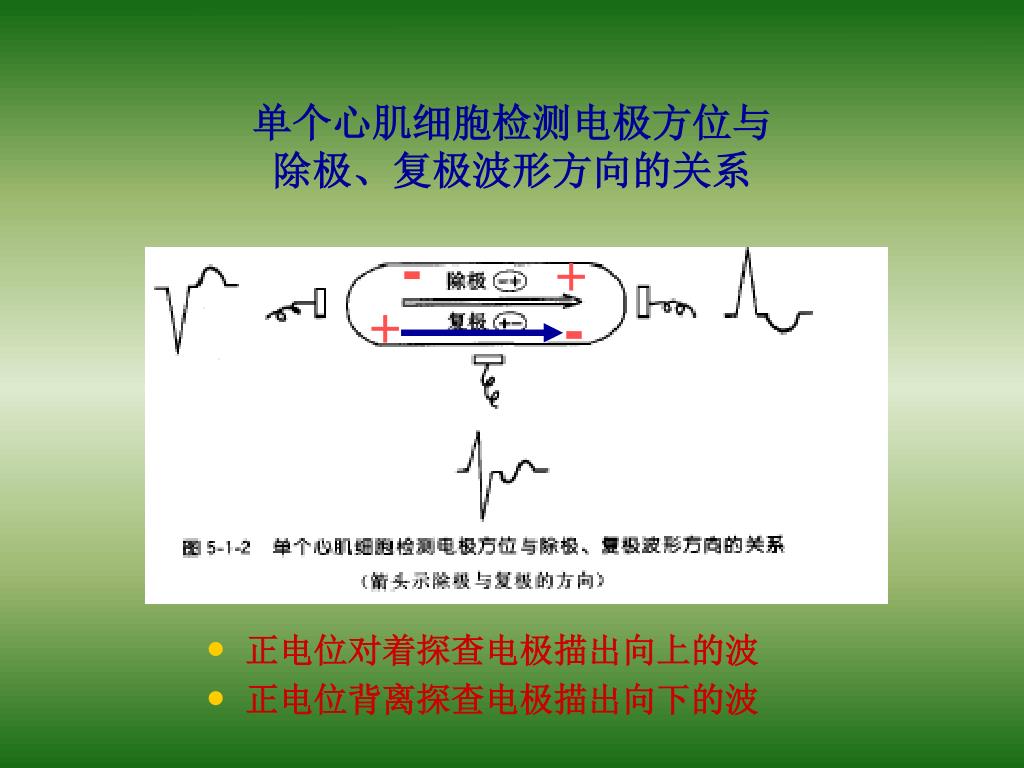

  12. 单个心肌细胞检测电极方位与除极、复极波形方向的关系单个心肌细胞检测电极方位与除极、复极波形方向的关系 + - + - • 正电位对着探查电极描出向上的波 • 正电位背离探查电极描出向下的波

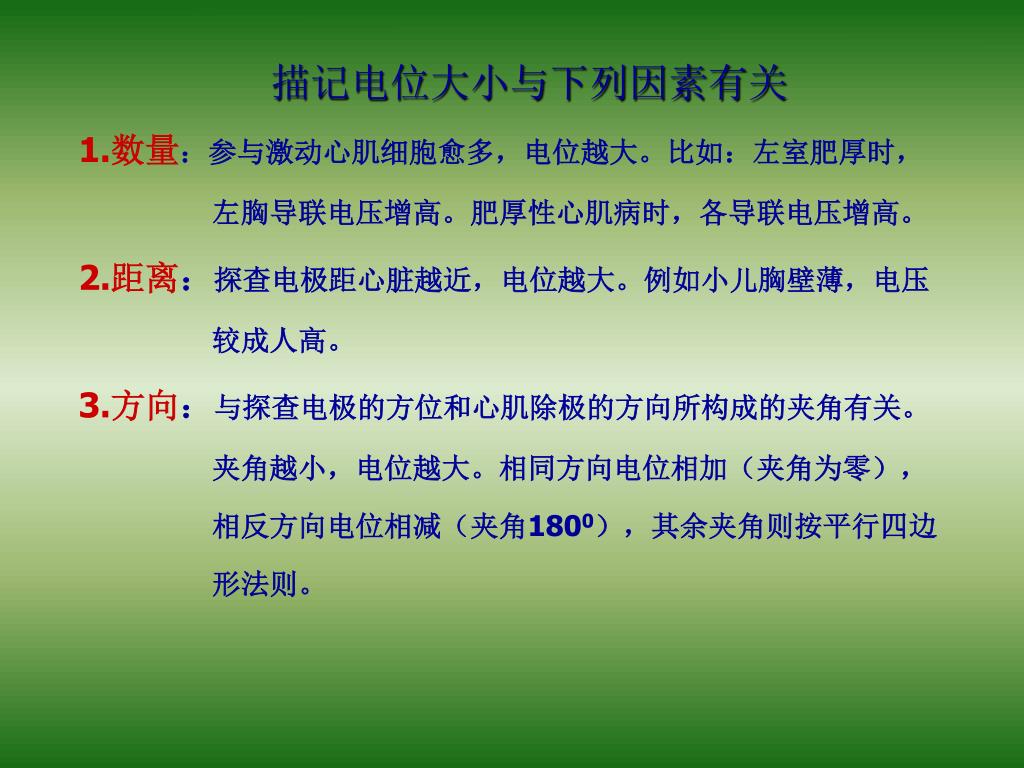

  13. 描记电位大小与下列因素有关 1.数量：参与激动心肌细胞愈多，电位越大。比如：左室肥厚时， 左胸导联电压增高。肥厚性心肌病时，各导联电压增高。 2.距离：探查电极距心脏越近，电位越大。例如小儿胸壁薄，电压 较成人高。 3.方向：与探查电极的方位和心肌除极的方向所构成的夹角有关。 夹角越小，电位越大。相同方向电位相加（夹角为零）， 相反方向电位相减（夹角1800），其余夹角则按平行四边 形法则。

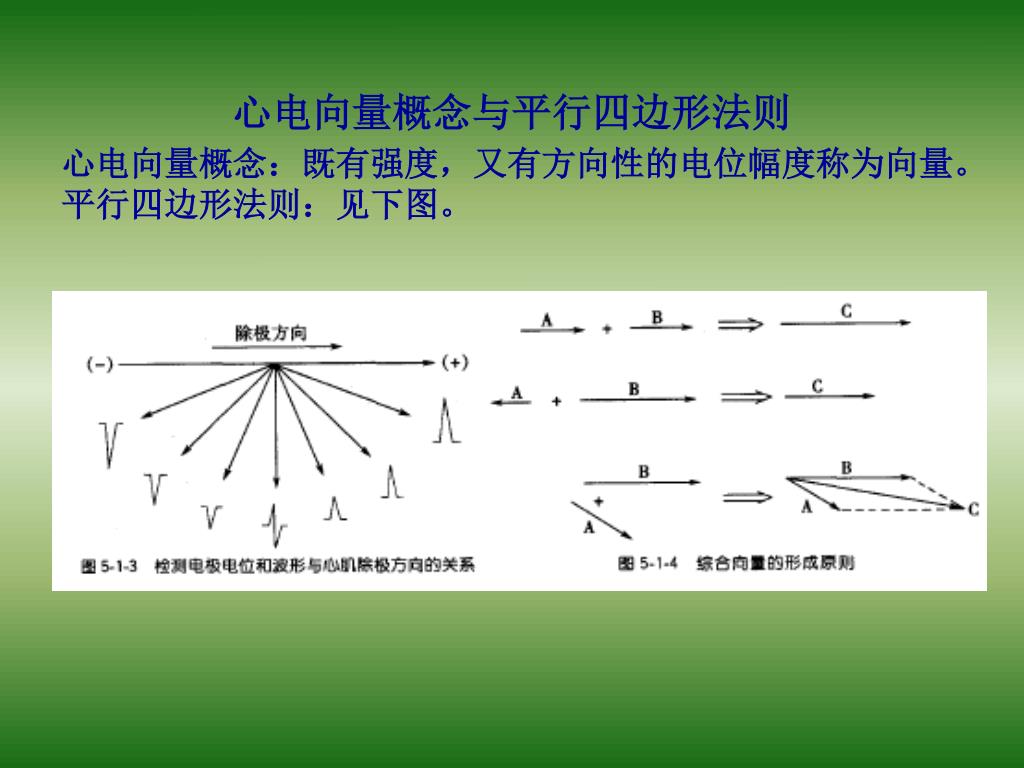

  14. 心电向量概念与平行四边形法则 心电向量概念：既有强度，又有方向性的电位幅度称为向量。 平行四边形法则：见下图。

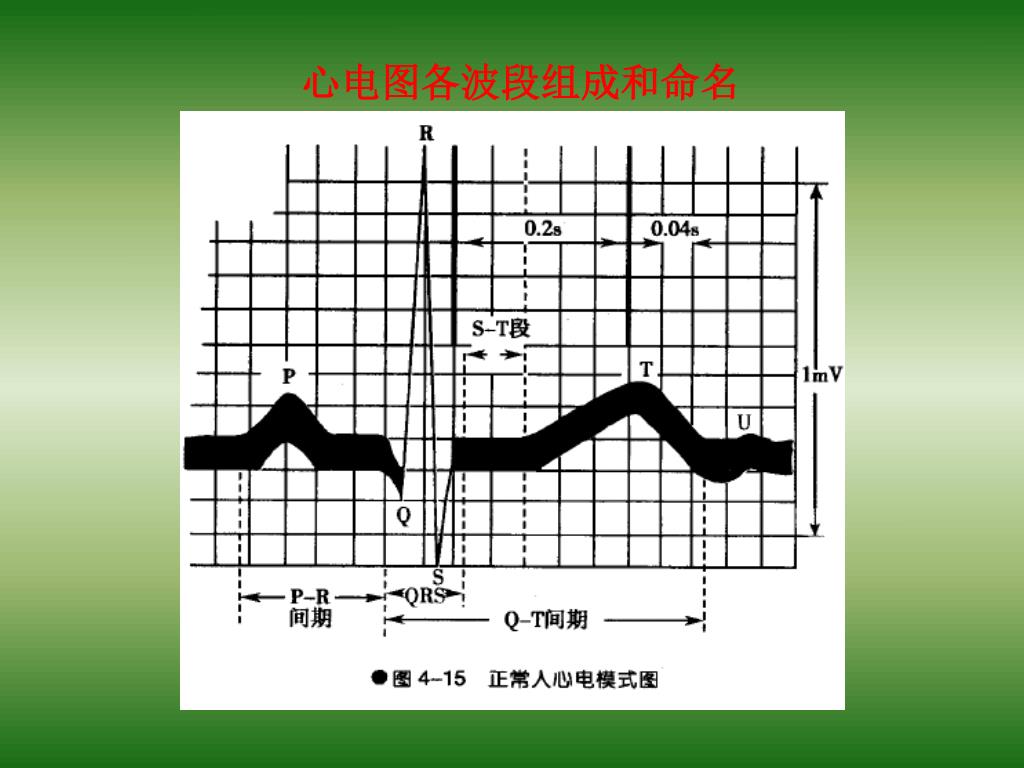

  15. 心电图各波段组成和命名

  16. 四波：P波 QRS 波 T波 U波 1.P波：心房除极波 2.QRS 波：心室除极波 3.T波：心室除极后晚期复极波 4.U波：激后电位（普肯野纤维复极波） • 四段：PR间期 QRS时间ST 段 QT 间期 • PR间期：从P波开始到QRS 波开始。代表心房除极开始到心室除极开始的时间。 • QRS时间：从Q波开始到S波结束。代表心室除极时间。 • ST 段：从S波结束到T波开始。代表心室除极后早期复极的电位和时间。 • QT间期：从Q波开始到T波结束。代表心室除极和复极的总时间。

  17. QRS波命名 • 原则：第1个向上的波称R波， R波前向下的波为Q波， R波后第1个向下的波为S波，S波后向上的波为R′波。只有负向的波为QS(qs)波。大小字母因波的大小而定。 • 举例 qs

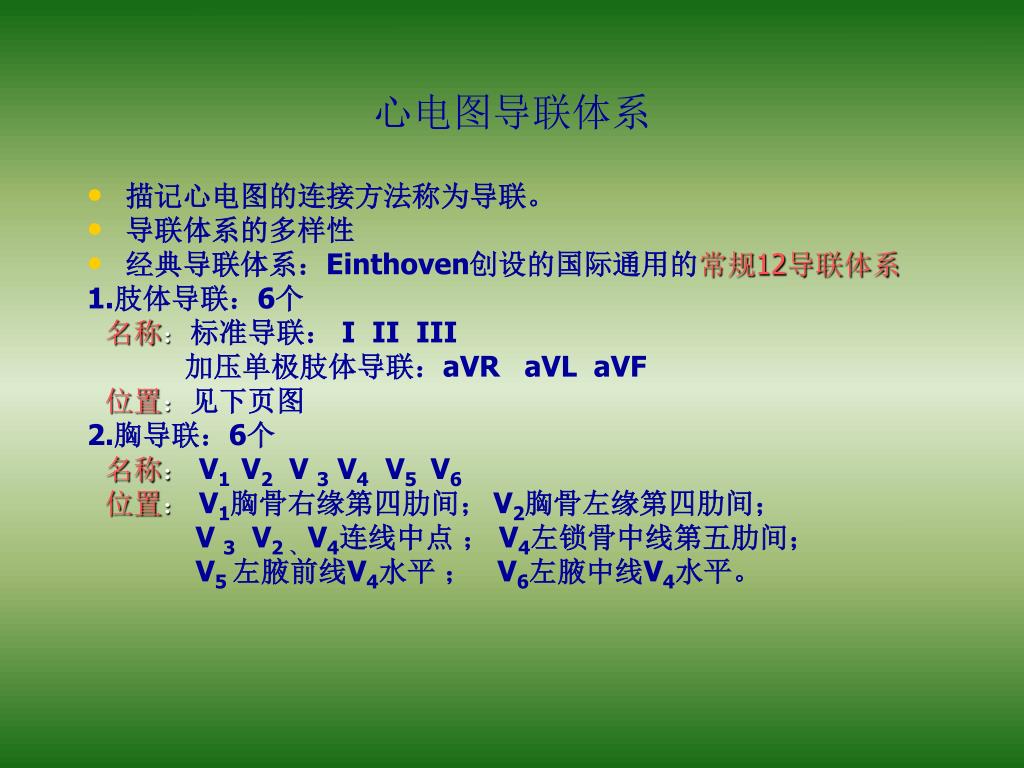

  18. 心电图导联体系 • 描记心电图的连接方法称为导联。 • 导联体系的多样性 • 经典导联体系：Einthoven创设的国际通用的常规12导联体系 1.肢体导联：6个 名称：标准导联： I II III 加压单极肢体导联：aVR aVL aVF 位置：见下页图 2.胸导联：6个 名称： V1 V2 V 3 V4 V5 V6 位置： V1胸骨右缘第四肋间；V2胸骨左缘第四肋间； V 3 V2 、V4连线中点 ； V4左锁骨中线第五肋间； V5 左腋前线V4水平 ； V6左腋中线V4水平。

  19. 肢体导联位置及导联轴 导联轴：正负极间假想的直线

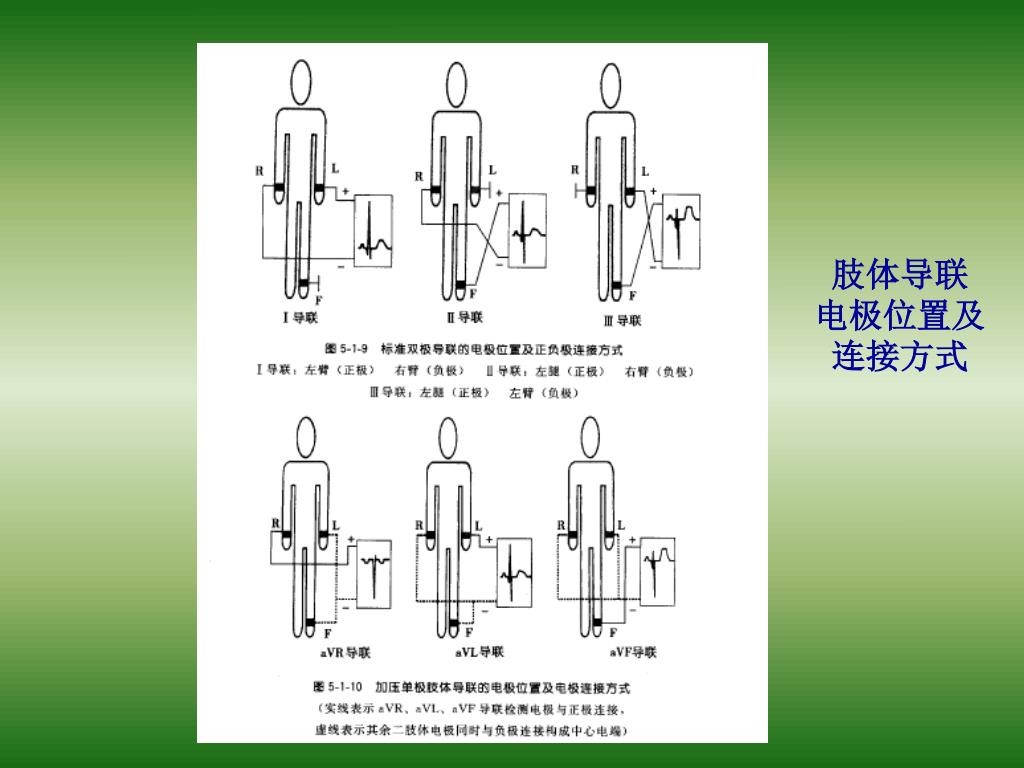

  20. 肢体导联 电极位置及 连接方式

  21. 胸导联电极连接方式

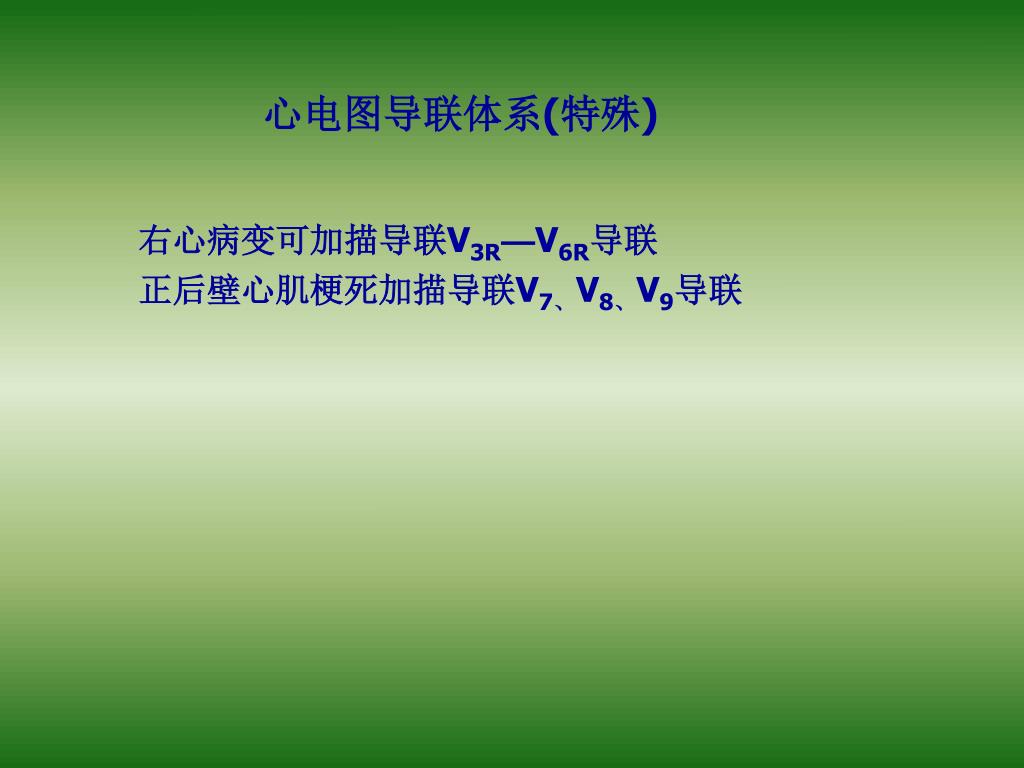

  22. 心电图导联体系(特殊) 右心病变可加描导联V3R—V6R导联 正后壁心肌梗死加描导联V7、V8、V9导联

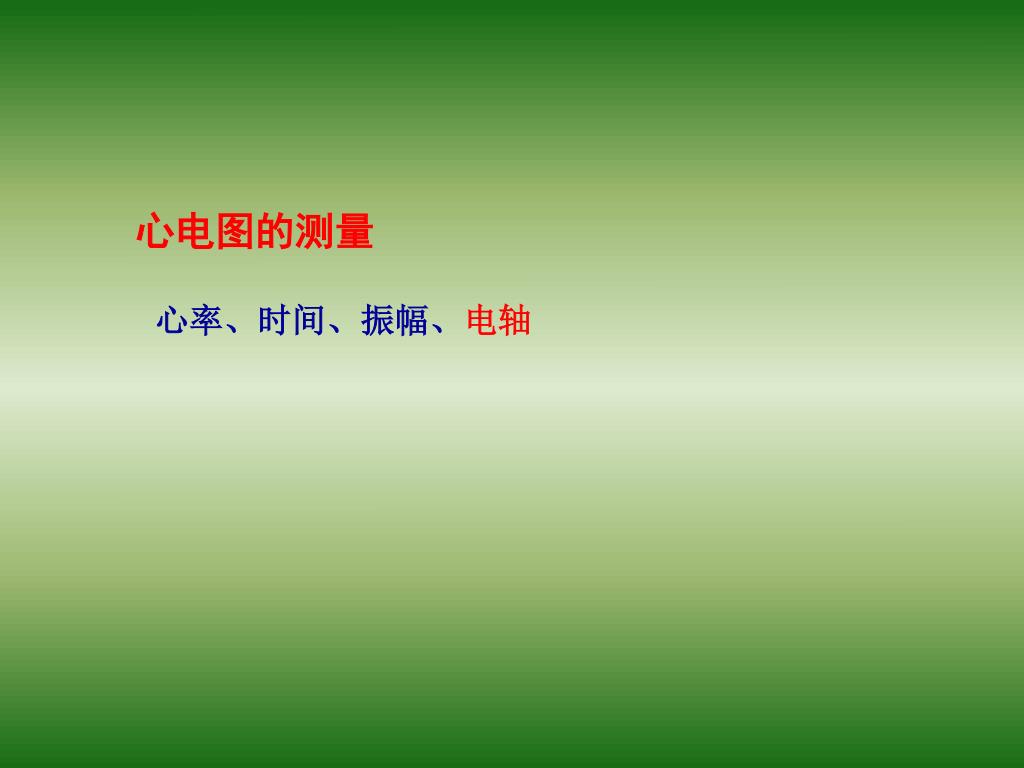

  23. 心电图的测量 心率、时间、振幅、电轴

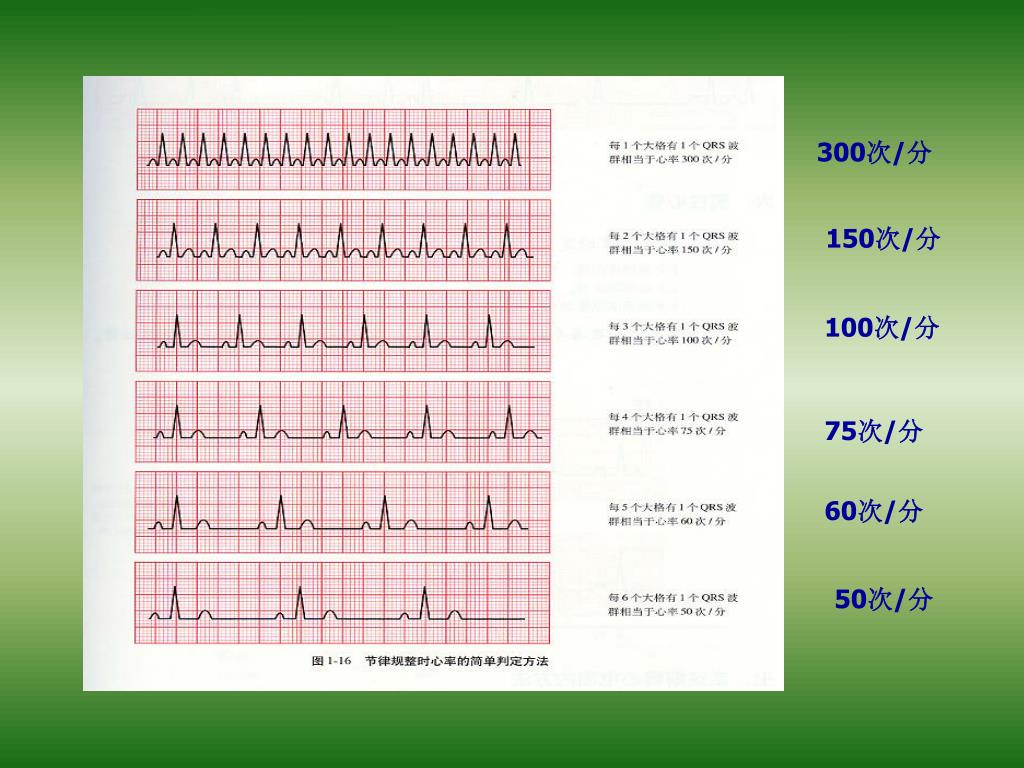

  24. 300次/分 150次/分 100次/分 75次/分 60次/分 50次/分

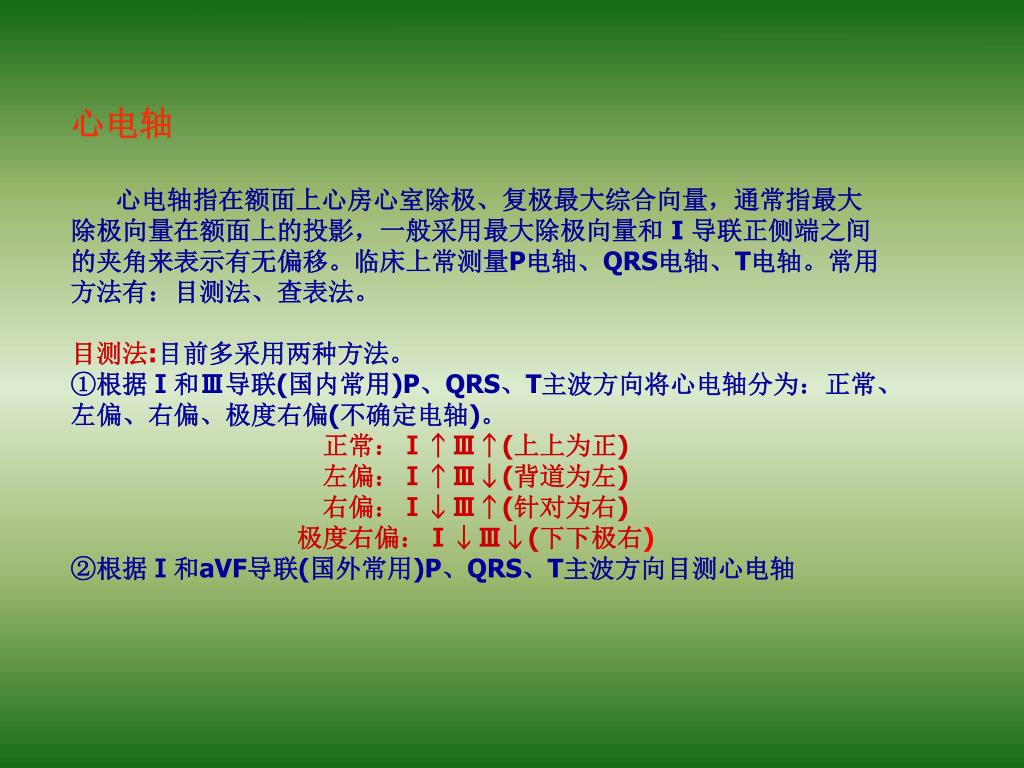

  25. 心电轴 心电轴指在额面上心房心室除极、复极最大综合向量，通常指最大除极向量在额面上的投影，一般采用最大除极向量和 I 导联正侧端之间的夹角来表示有无偏移。临床上常测量P电轴、QRS电轴、T电轴。常用方法有：目测法、查表法。 目测法:目前多采用两种方法。 ①根据Ⅰ和Ⅲ导联(国内常用)P、QRS、T主波方向将心电轴分为：正常、左偏、右偏、极度右偏(不确定电轴)。 正常：Ⅰ↑Ⅲ↑(上上为正) 左偏：Ⅰ↑Ⅲ↓(背道为左) 右偏：Ⅰ↓Ⅲ↑(针对为右) 极度右偏：Ⅰ↓Ⅲ↓(下下极右) ②根据Ⅰ和aVF导联(国外常用)P、QRS、T主波方向目测心电轴

  26. 上 平均心电轴 -90o -120o -60o -150o aVR aVL -30o -180o I 右 左 +180o 0o +150o +30o +120o +60o +90o III II aVF 下

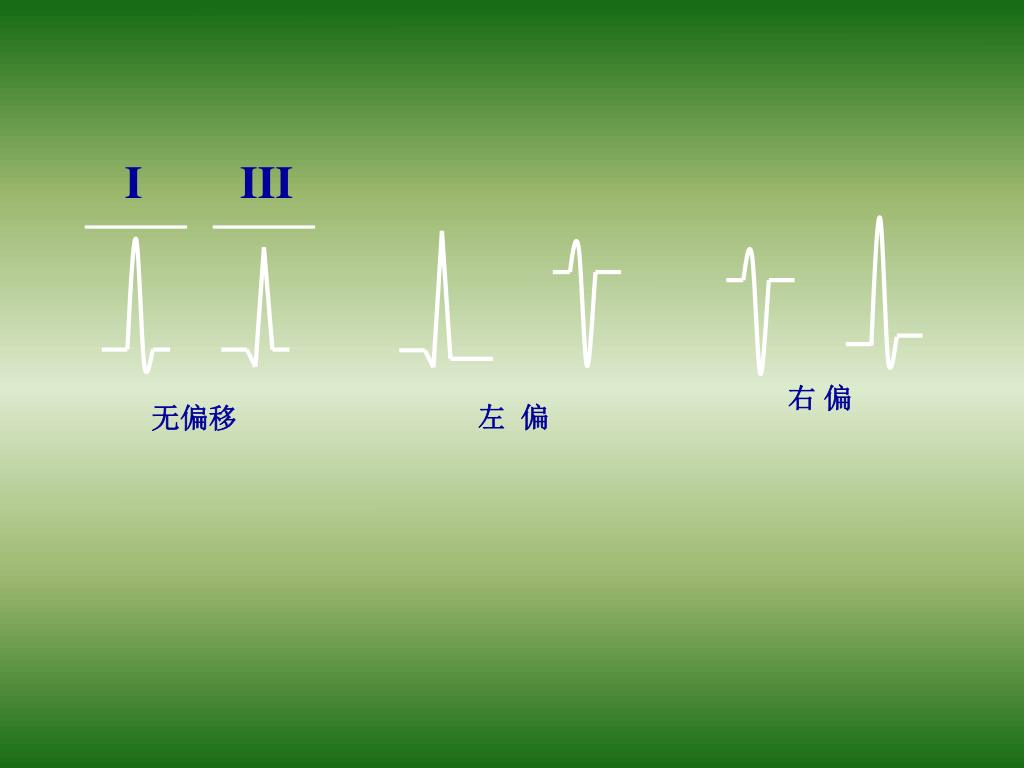

  27. I III 左 偏 无偏移 右 偏

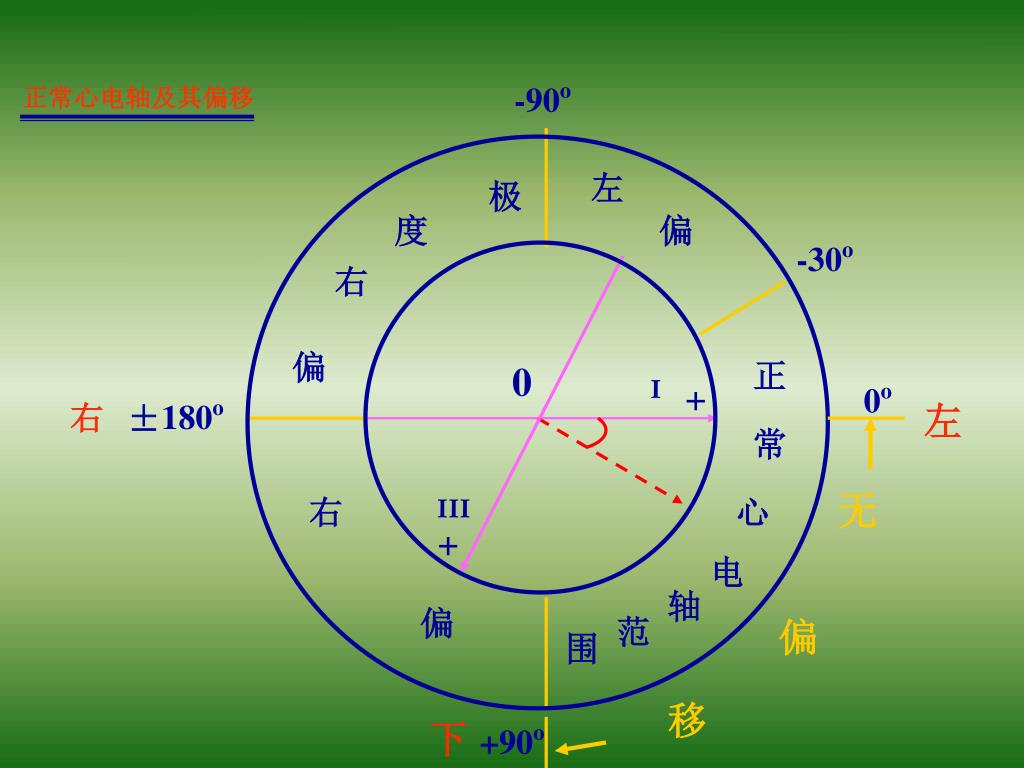

  28. -90o 正常心电轴及其偏移 左 极 度 偏 -30o 右 偏 正 0 I + 0o ±180o 右 左 常 无 右 III 心 + 电 轴 偏 范 偏 围 移 下 +90o

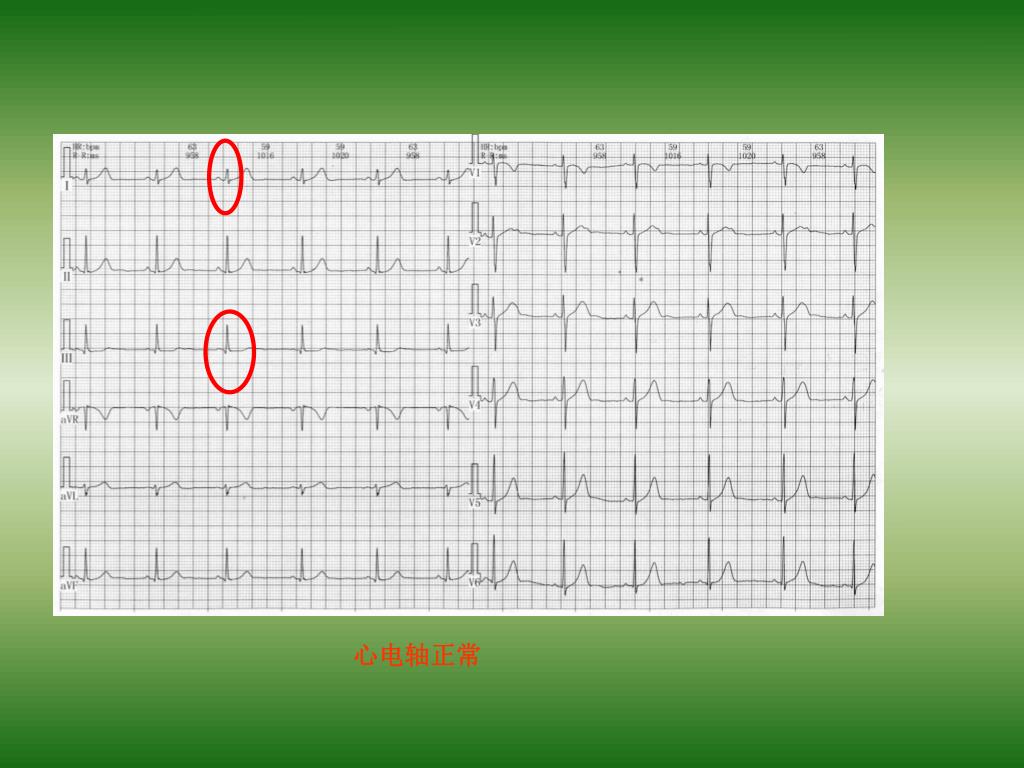

  29. 心电轴正常

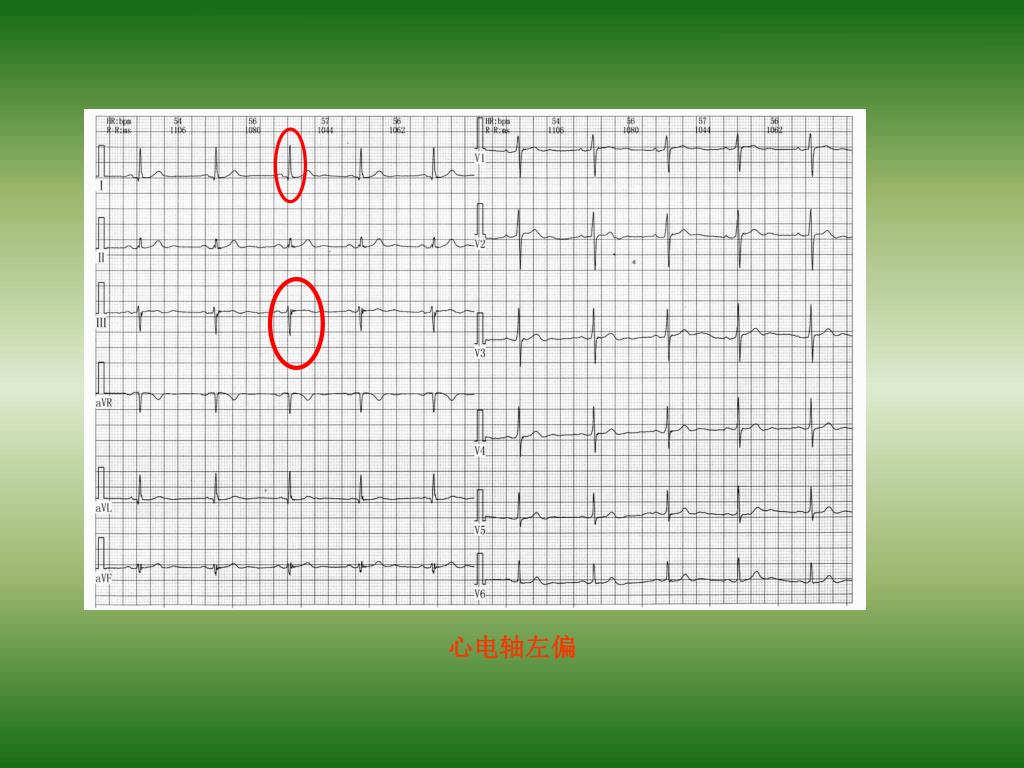

  30. 心电轴左偏

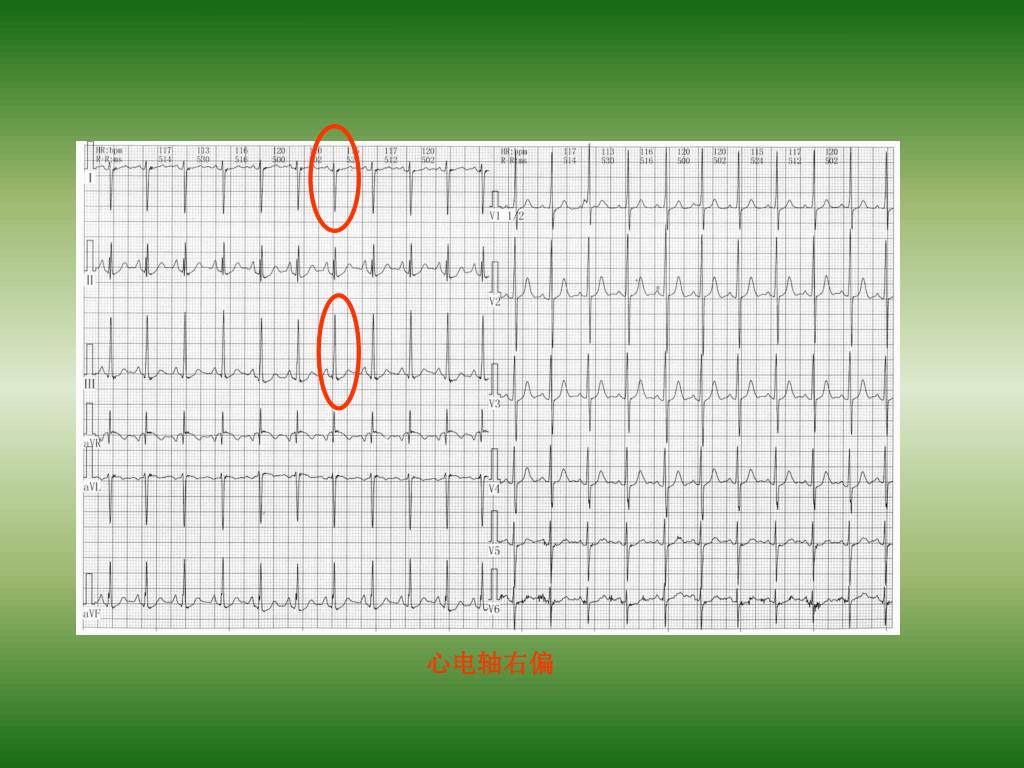

  31. 心电轴右偏

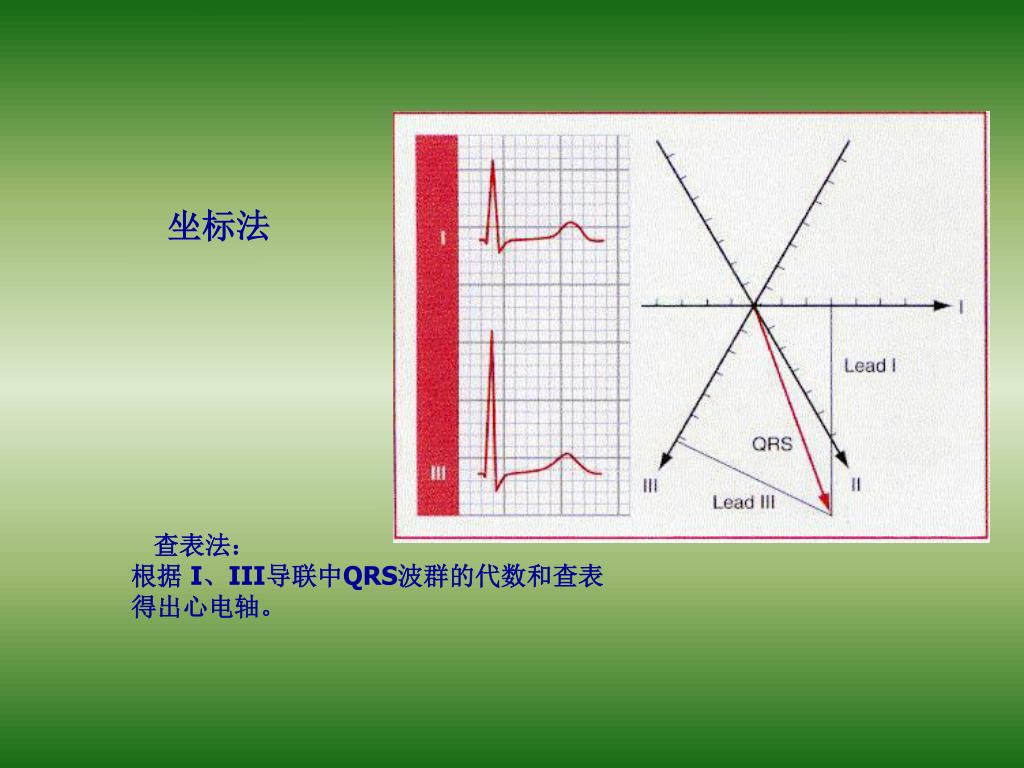

  32. 坐标法 查表法： 根据 I、III导联中QRS波群的代数和查表得出心电轴。

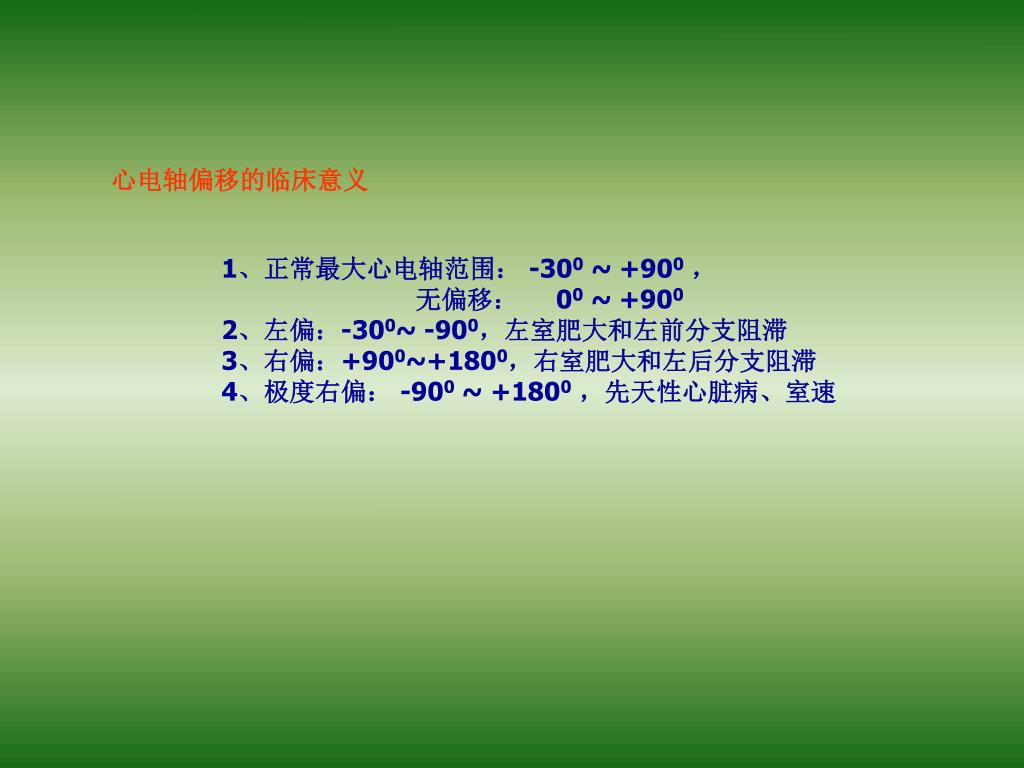

  33. 心电轴偏移的临床意义 • 1、正常最大心电轴范围： -300 ~ +900， • 无偏移： 00 ~ +900 • 2、左偏：-300~ -900，左室肥大和左前分支阻滞 • 3、右偏：+900~+1800，右室肥大和左后分支阻滞 • 4、极度右偏： -900 ~ +1800，先天性心脏病、室速

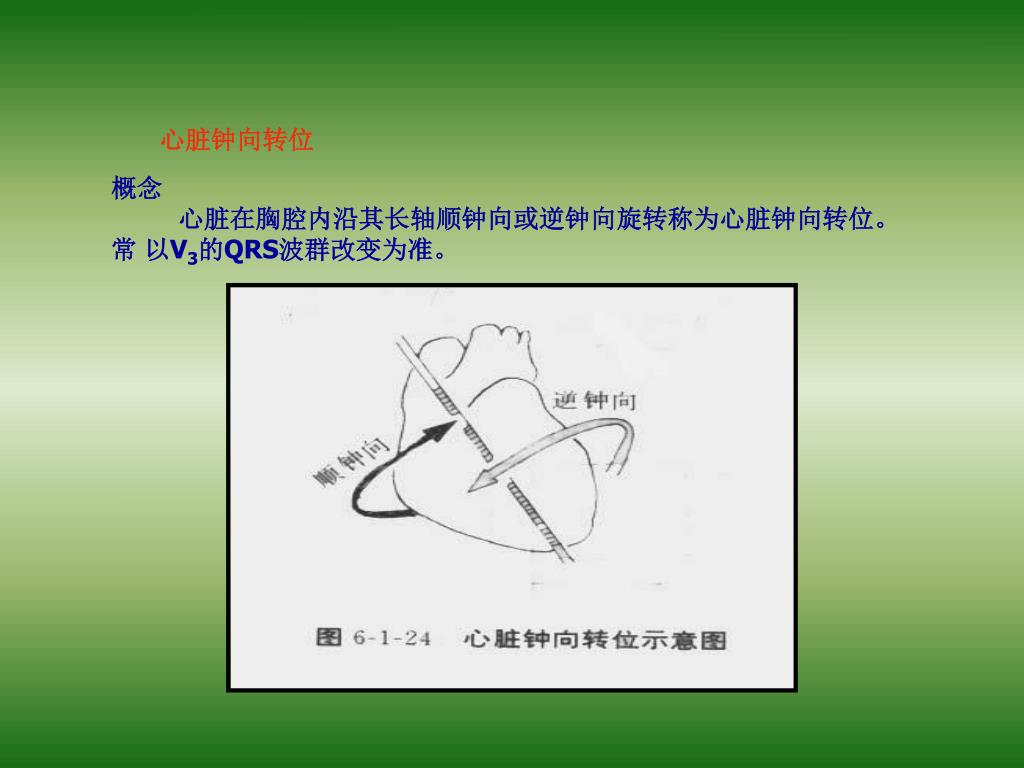

  34. 心脏钟向转位 概念 心脏在胸腔内沿其长轴顺钟向或逆钟向旋转称为心脏钟向转位。常 以V3的QRS波群改变为准。

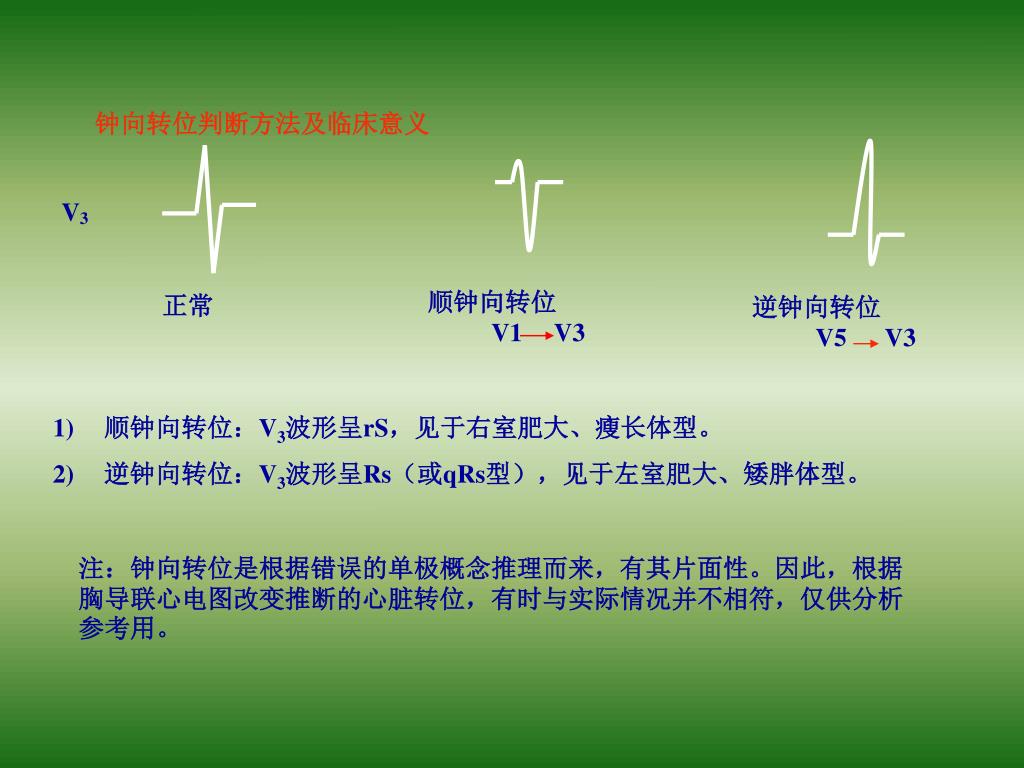

  35. 钟向转位判断方法及临床意义 V3 顺钟向转位 V1 V3 正常 逆钟向转位 V5 V3 • 顺钟向转位：V3波形呈rS，见于右室肥大、瘦长体型。 • 逆钟向转位：V3波形呈Rs（或qRs型），见于左室肥大、矮胖体型。 注：钟向转位是根据错误的单极概念推理而来，有其片面性。因此，根据胸导联心电图改变推断的心脏转位，有时与实际情况并不相符，仅供分析参考用。

  36. 第三节正常心电图和房室肥大心电图

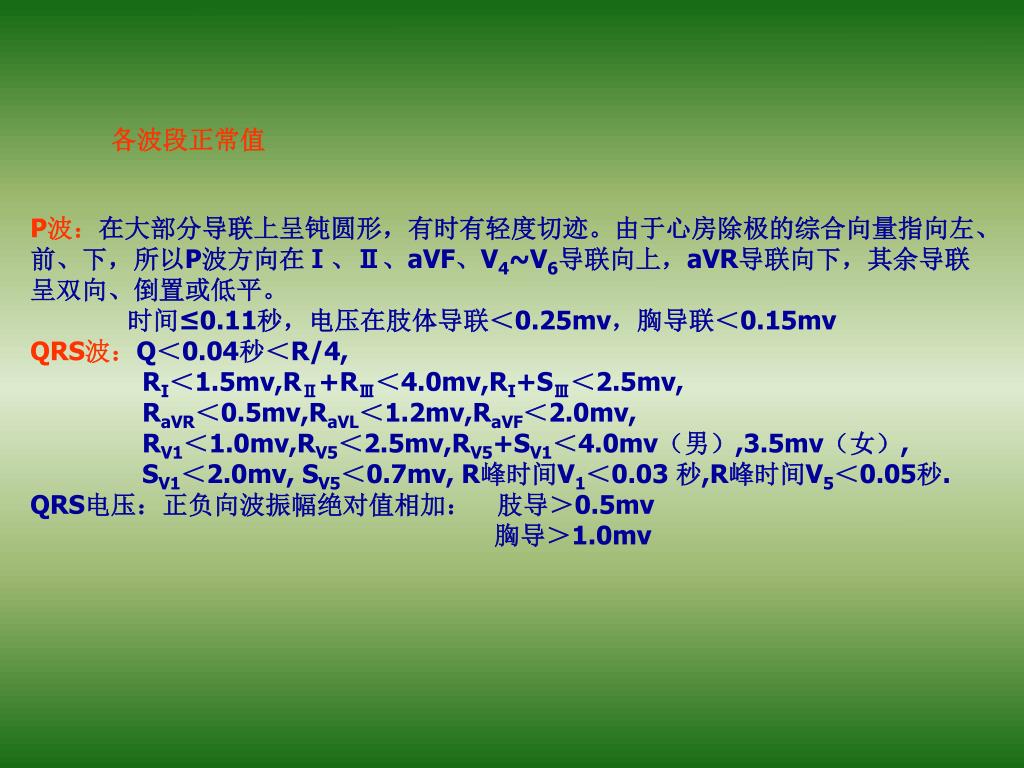

  37. 各波段正常值 P波：在大部分导联上呈钝圆形，有时有轻度切迹。由于心房除极的综合向量指向左、前、下，所以P波方向在Ⅰ、Ⅱ、aVF、V4~V6导联向上，aVR导联向下，其余导联呈双向、倒置或低平。 时间≤0.11秒，电压在肢体导联＜0.25mv，胸导联＜0.15mv QRS波：Q＜0.04秒＜R/4, RI＜1.5mv,RⅡ+RⅢ＜4.0mv,RI+SⅢ＜2.5mv, RaVR＜0.5mv,RaVL＜1.2mv,RaVF＜2.0mv, RV1＜1.0mv,RV5＜2.5mv,RV5+SV1＜4.0mv（男）,3.5mv（女）, SV1＜2.0mv, SV5＜0.7mv, R峰时间V1＜0.03 秒,R峰时间V5＜0.05秒. QRS电压：正负向波振幅绝对值相加：　肢导＞0.5mv 　　　　　　　　　　　　　　　　　　胸导＞1.0mv

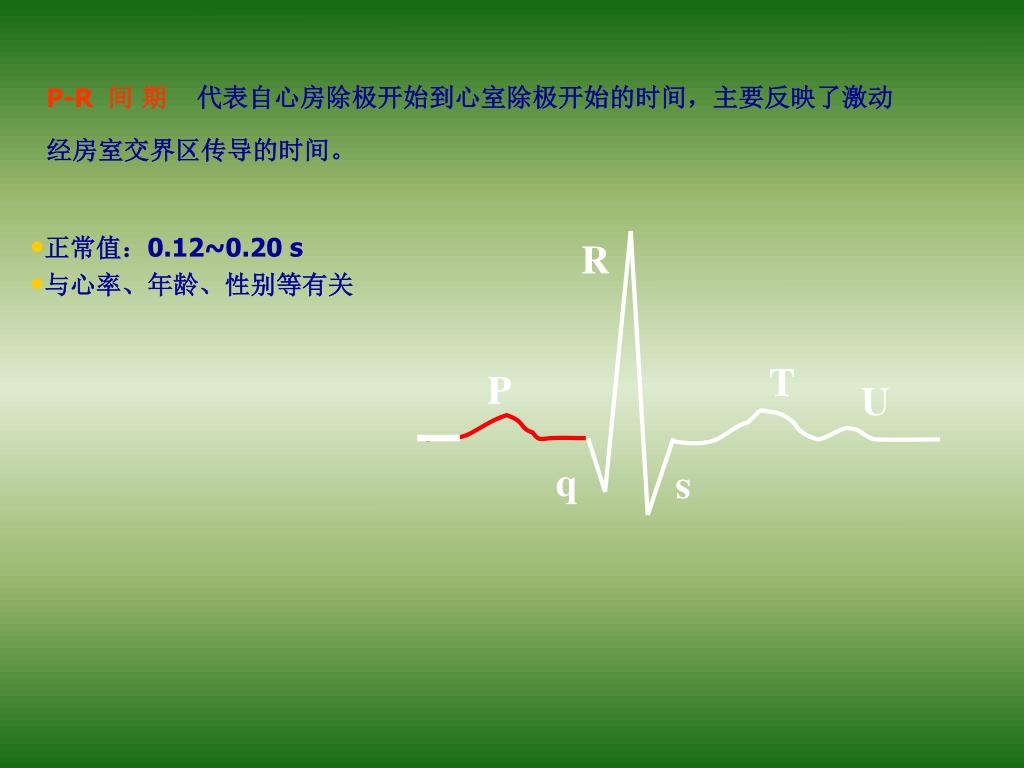

  38. P-R 间 期 代表自心房除极开始到心室除极开始的时间，主要反映了激动经房室交界区传导的时间。 R T P U q s • 正常值：0.12~0.20 s • 与心率、年龄、性别等有关

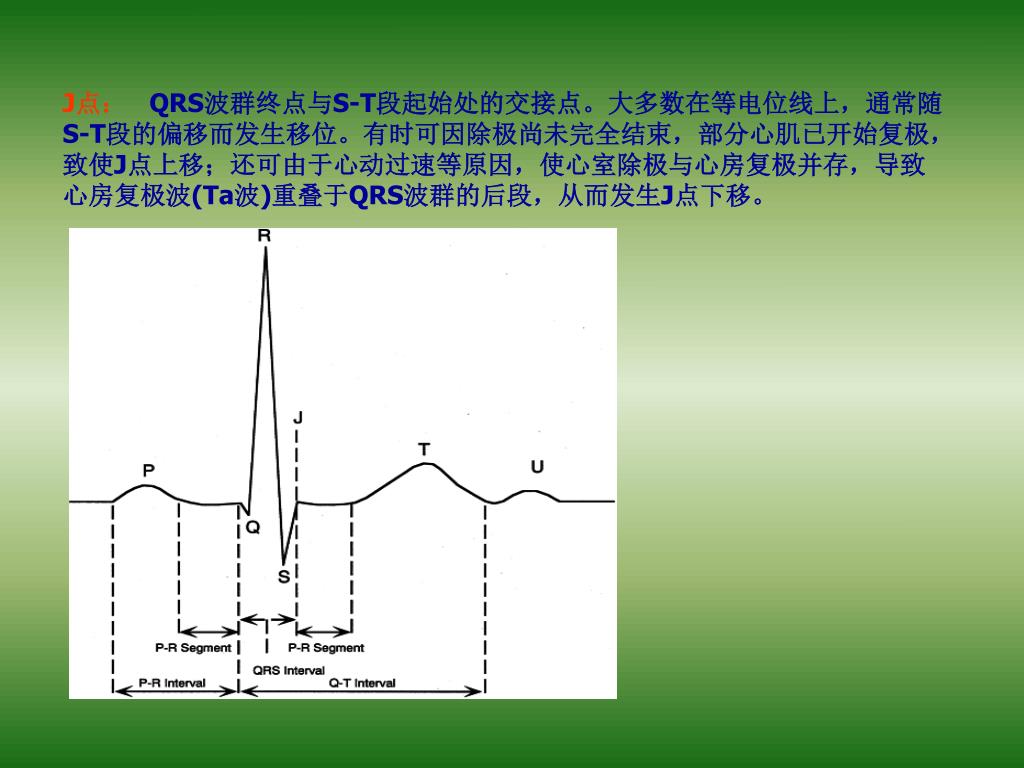

  39. J点： QRS波群终点与S-T段起始处的交接点。大多数在等电位线上，通常随S-T段的偏移而发生移位。有时可因除极尚未完全结束，部分心肌已开始复极，致使J点上移；还可由于心动过速等原因，使心室除极与心房复极并存，导致心房复极波(Ta波)重叠于QRS波群的后段，从而发生J点下移。

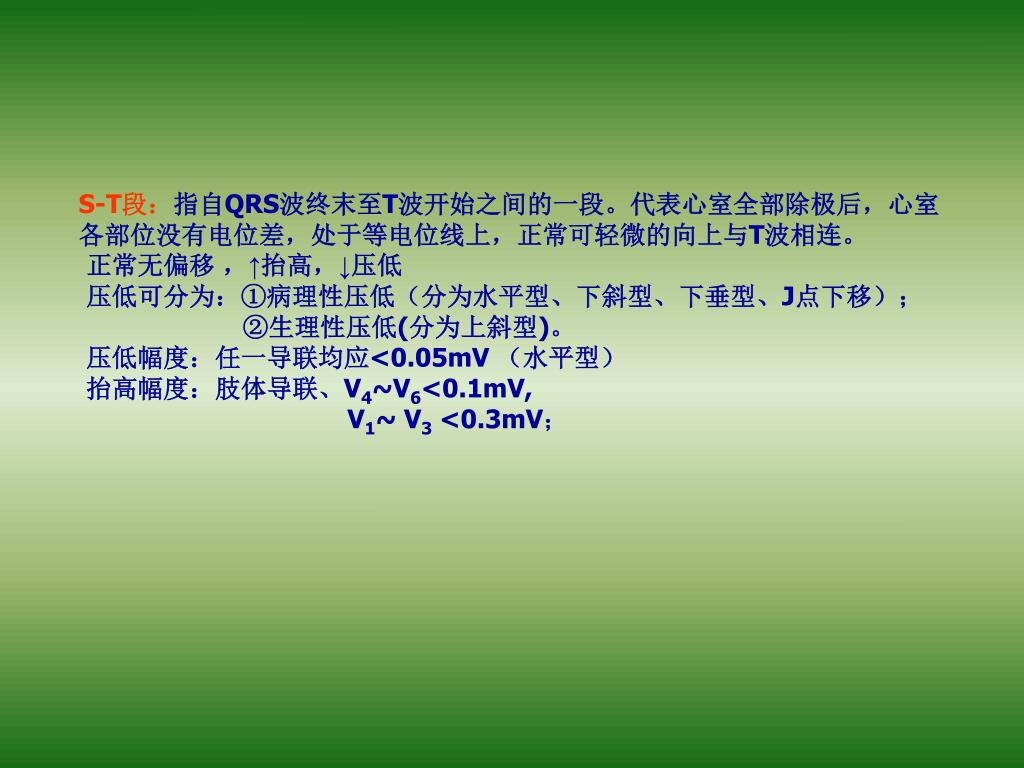

  40. S-T段：指自QRS波终末至T波开始之间的一段。代表心室全部除极后，心室各部位没有电位差，处于等电位线上，正常可轻微的向上与T波相连。 正常无偏移 ，↑抬高，↓压低 压低可分为：①病理性压低（分为水平型、下斜型、下垂型、J点下移）； ②生理性压低(分为上斜型)。 压低幅度：任一导联均应<0.05mV （水平型） 抬高幅度：肢体导联、V4~V6<0.1mV, V1~ V3 <0.3mV；

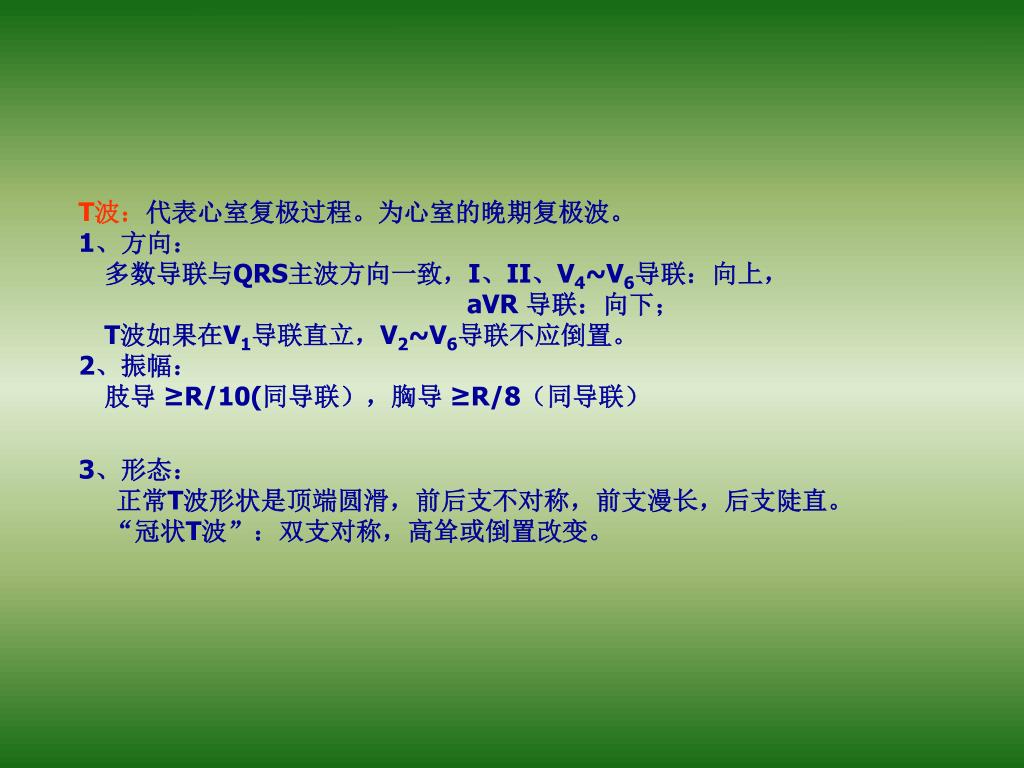

  41. T波：代表心室复极过程。为心室的晚期复极波。T波：代表心室复极过程。为心室的晚期复极波。 1、方向： 多数导联与QRS主波方向一致，I、II、V4~V6导联：向上， aVR 导联：向下； T波如果在V1导联直立，V2~V6导联不应倒置。 2、振幅： 　肢导 ≥R/10(同导联），胸导 ≥R/8（同导联） 3、形态： 正常T波形状是顶端圆滑，前后支不对称，前支漫长，后支陡直。 “冠状T波”：双支对称，高耸或倒置改变。

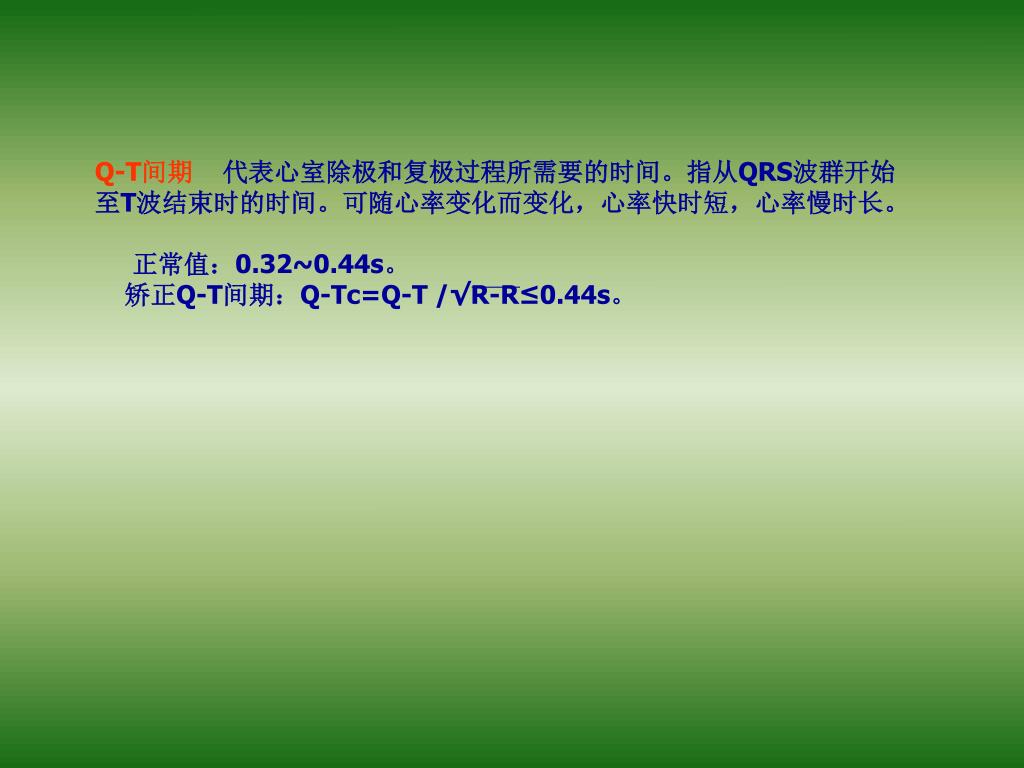

  42. Q-T间期 代表心室除极和复极过程所需要的时间。指从QRS波群开始至T波结束时的时间。可随心率变化而变化，心率快时短，心率慢时长。 正常值：0.32~0.44s。 矫正Q-T间期：Q-Tc=Q-T /√R-R≤0.44s。

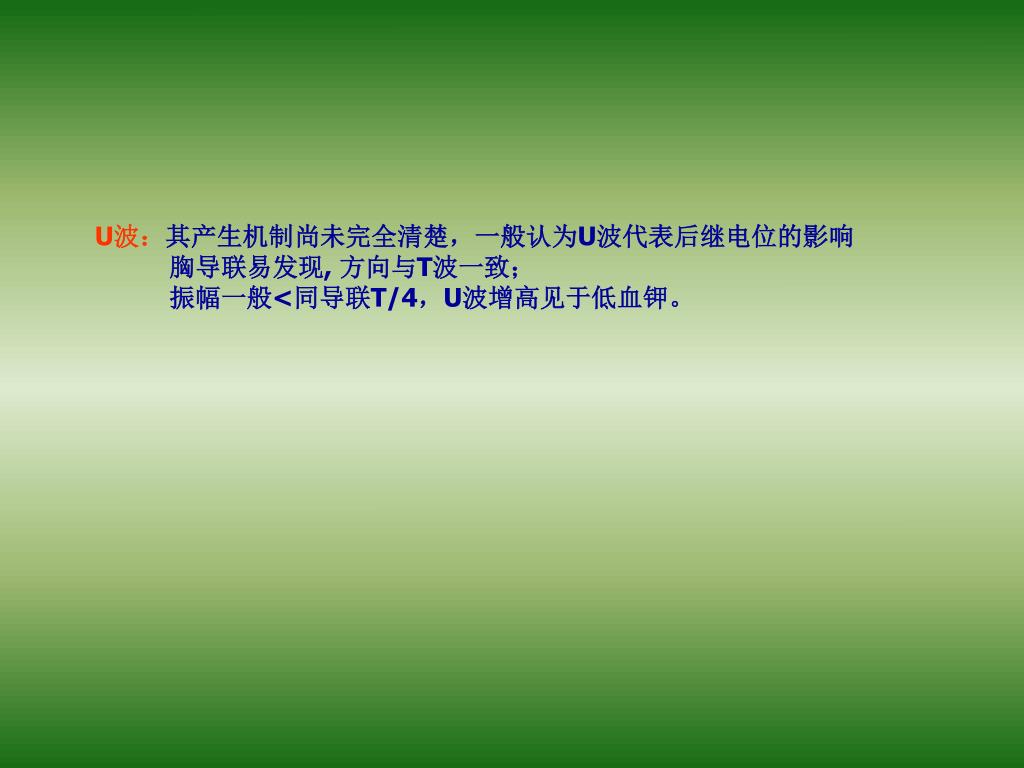

  43. U波：其产生机制尚未完全清楚，一般认为U波代表后继电位的影响 胸导联易发现, 方向与T波一致； 振幅一般<同导联T/4，U波增高见于低血钾。

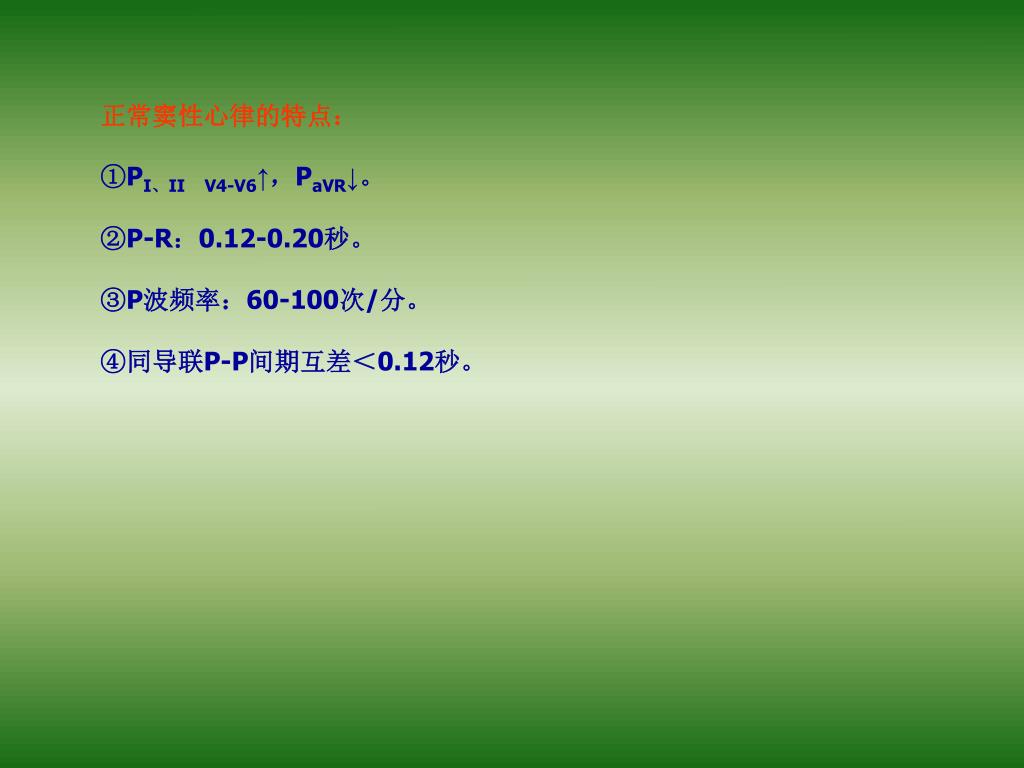

  44. 正常窦性心律的特点： ①PI、II V4-V6↑，PaVR↓。 ②P-R：0.12-0.20秒。 ③P波频率：60-100次/分。 ④同导联P-P间期互差＜0.12秒。

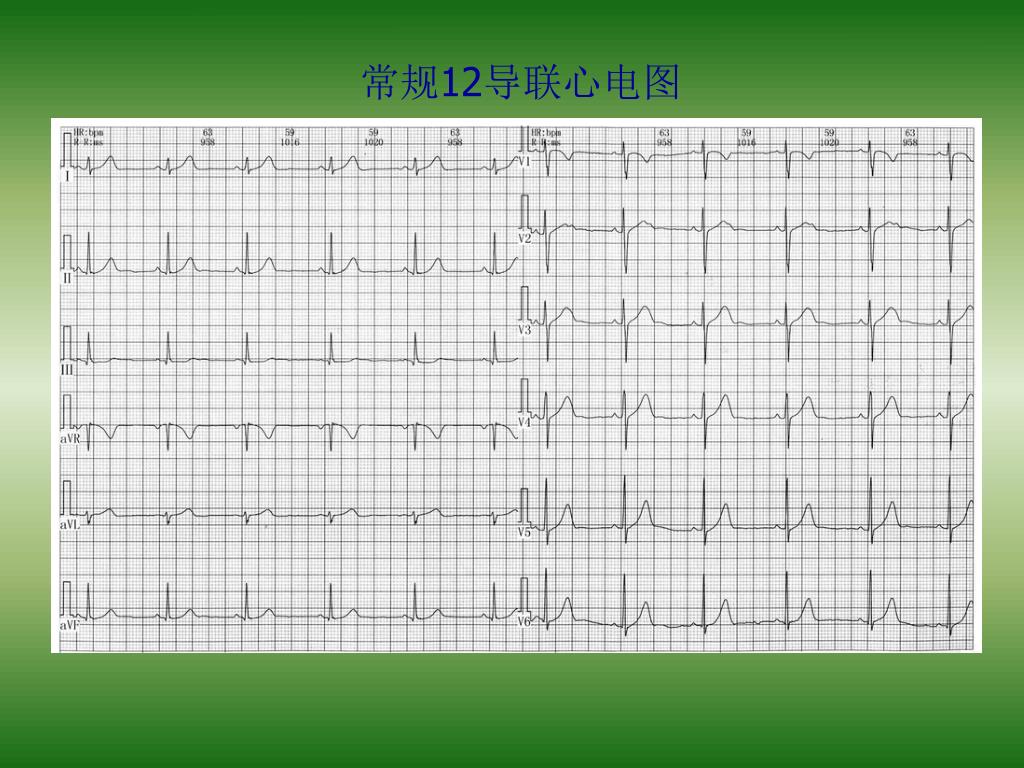

  45. 常规12导联心电图

  46. 正常心电图： 指心律、心率、P-QRS-T各波段形态、时限、电压正常。 但应除外一些心脏疾患在某阶段中心电图的正常表现。

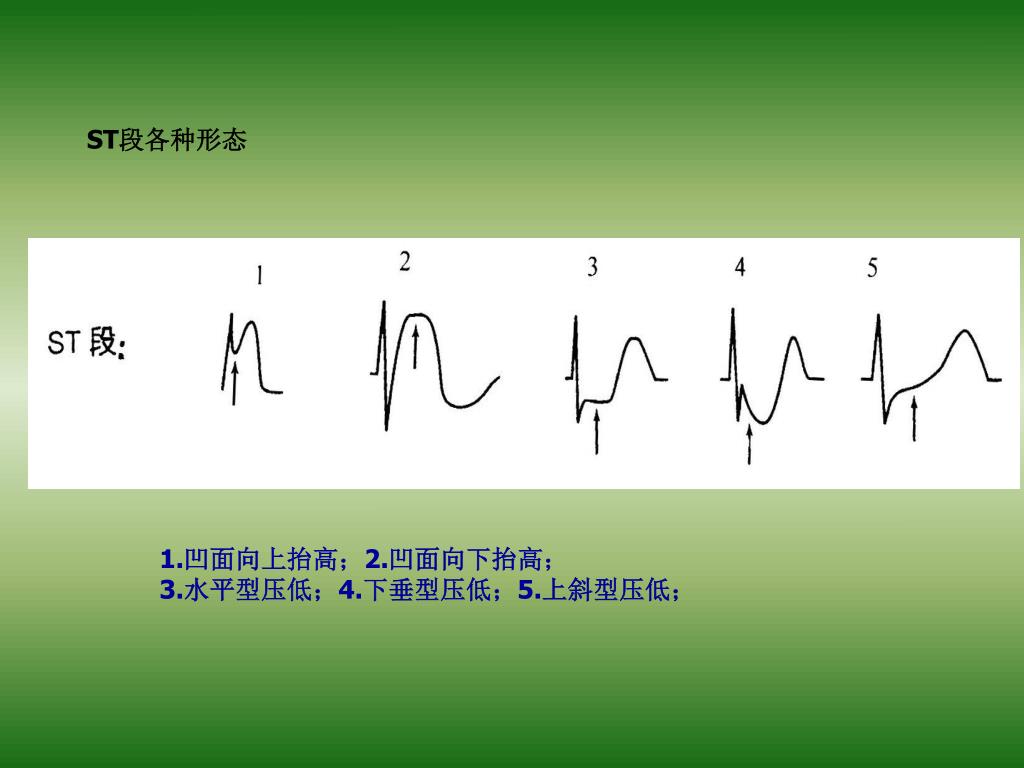

  47. ST段各种形态 1.凹面向上抬高；2.凹面向下抬高； 3.水平型压低；4.下垂型压低；5.上斜型压低；

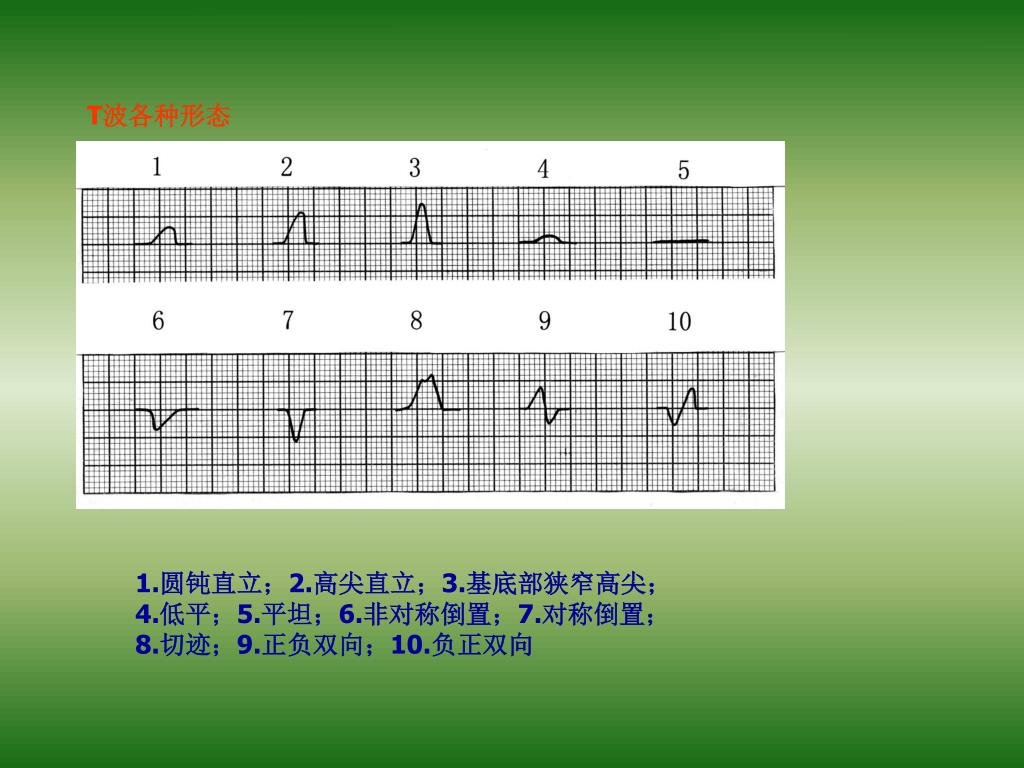

  48. T波各种形态 1.圆钝直立；2.高尖直立；3.基底部狭窄高尖； 4.低平；5.平坦；6.非对称倒置；7.对称倒置； 8.切迹；9.正负双向；10.负正双向

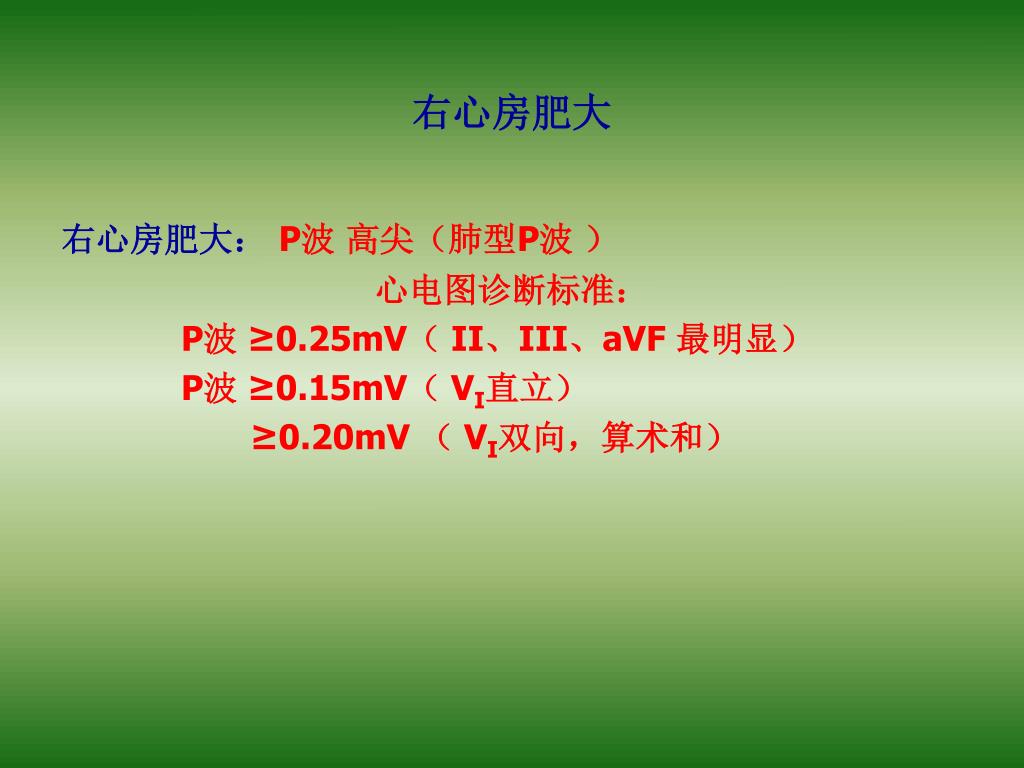

  49. 右心房肥大 右心房肥大：P波 高尖（肺型P波 ） 心电图诊断标准： P波 ≥0.25mV（ II、III、aVF 最明显） P波 ≥0.15mV（ VI直立） ≥0.20mV （ VI双向，算术和）
