热水电加热系统. 如图所示为热水电加热系统，为减小周围空气的热损耗，槽壁是绝热的，控温元件是电动控温开关。试分析其数学模型. 根据能量守恒定律. 其中 Q h—— 加热器供给的热量；. Q C—— 贮槽内水吸收的热量；. Q 0—— 热水流出槽所带走的热量 :. Q i—— 冷水进入槽带入的热量 :. Q l—— 隔热壁逸散的热量 :. C — 贮槽水的热容量； V — 流出槽水的流量； H — 水的比热； R — 热阻； T i — 进入槽水的温度； T — 槽内水的温度； T e — 槽周围空气温度。. 整理得.
E N D

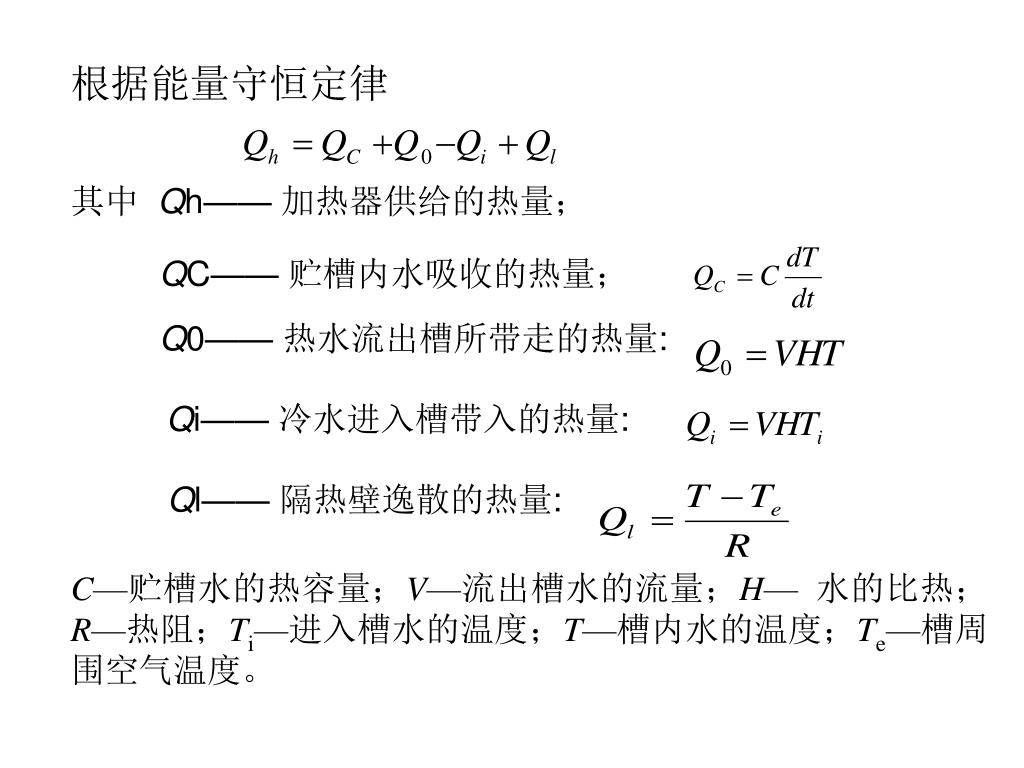

根据能量守恒定律 其中 Qh—— 加热器供给的热量； QC—— 贮槽内水吸收的热量； Q0—— 热水流出槽所带走的热量: Qi—— 冷水进入槽带入的热量: Ql—— 隔热壁逸散的热量: C—贮槽水的热容量；V—流出槽水的流量；H— 水的比热；R—热阻；Ti—进入槽水的温度；T—槽内水的温度；Te—槽周围空气温度。
