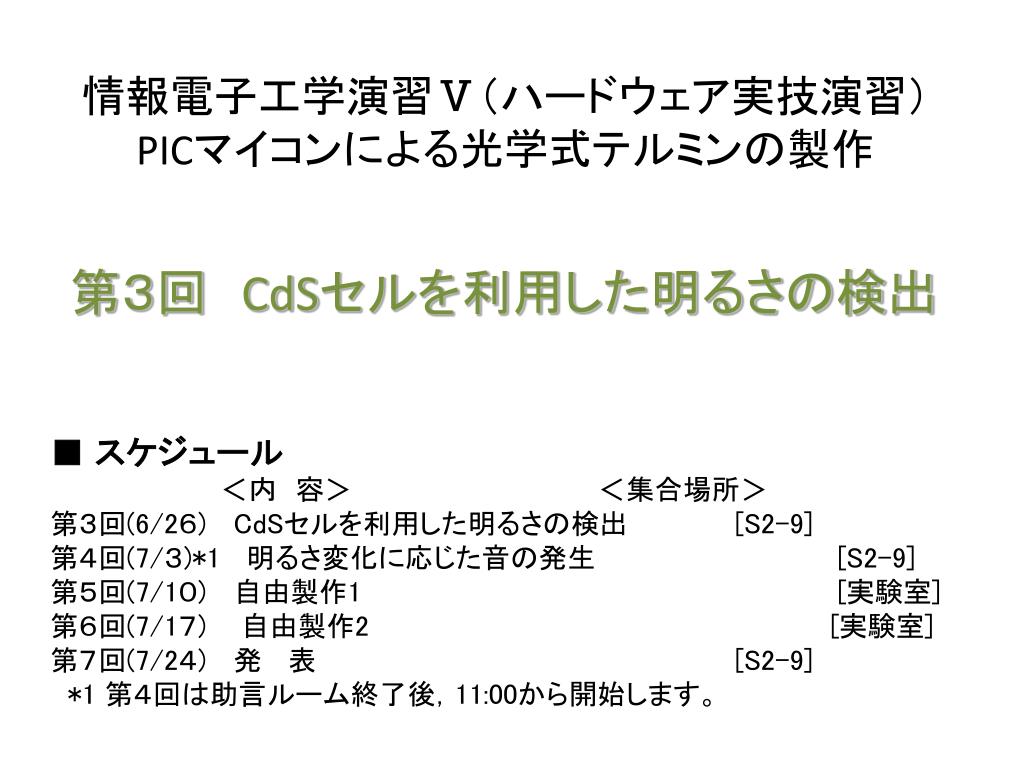

  1. 情報電子工学演習Ⅴ(ハードウェア実技演習)PICマイコンによる光学式テルミンの製作情報電子工学演習Ⅴ(ハードウェア実技演習)PICマイコンによる光学式テルミンの製作 ■ スケジュール          <内 容>             <集合場所> 第3回(6/26)CdSセルを利用した明るさの検出  [S2-9] 第4回(7/3)*1 明るさ変化に応じた音の発生 [S2-9] 第5回(7/10)  自由製作1[実験室] 第6回(7/17) 自由製作2 [実験室] 第7回(7/24)  発 表 [S2-9] *1 第4回は助言ルーム終了後,11:00から開始します。 第3回 CdSセルを利用した明るさの検出

  2. 2.明るさの検出 暗      明 CdSセル CdSセル(MI5527)の特性

  3. CdSを利用した明るさ検出 デジタルマルチメータ  を使いVDDの測定 V 実験回路2

  4. CdSを利用した明るさ検出 デジタルマルチメータ を使い、出力Vout  の測定 V 実験回路2

  5. 表3 明るさ検出回路の動作確認例 電源電圧 VDD=[V]

  6. A/D変換入力機能(1) 明るさ検出回路 PICマイコン <アナログ> <デジタル>

  7. A/D変換入力機能(2) ■ ADCON0レジスタ ■ ANSELレジスタ

  8. A/D変換機能のプログラミングの手順 START BCF INTCON,7 MOVLW 07H MOVWF CMCON BSF STATUS,RP0 MOVLW B'00001000’ MOVWF ANSEL MOVLW B'00010000’ MOVWF TRISIO MOVLW 080H MOVWF OPTION_REG BCF STATUS,RP0 NOP AN3

  9. A/D変換機能のプログラミングの手順 LOOP MOVLW B'00001101' MOVWF ADCON0 CALL WAIT1 BSF ADCON0,1 ADCHECK BTFSC ADCON0,1 GOTO ADCHECK MOVF ADRESH,0 MOVWF A

  10. 課題2-回路図(7/6にチェック) • VoutをPIC12F675のAN0(GP0)に  接続し、CdSセルによる明るさレベルの  判定を実現したい、Fig13にPIC12F675  を加えた回路図を作図せよ。
