  1. Assalamu’alaikum...... Assalamualaikum.Wr.Wb Selamat Datang Para Peserta Diskusi Sensor dan tranduser Padang,05 Mei 2012

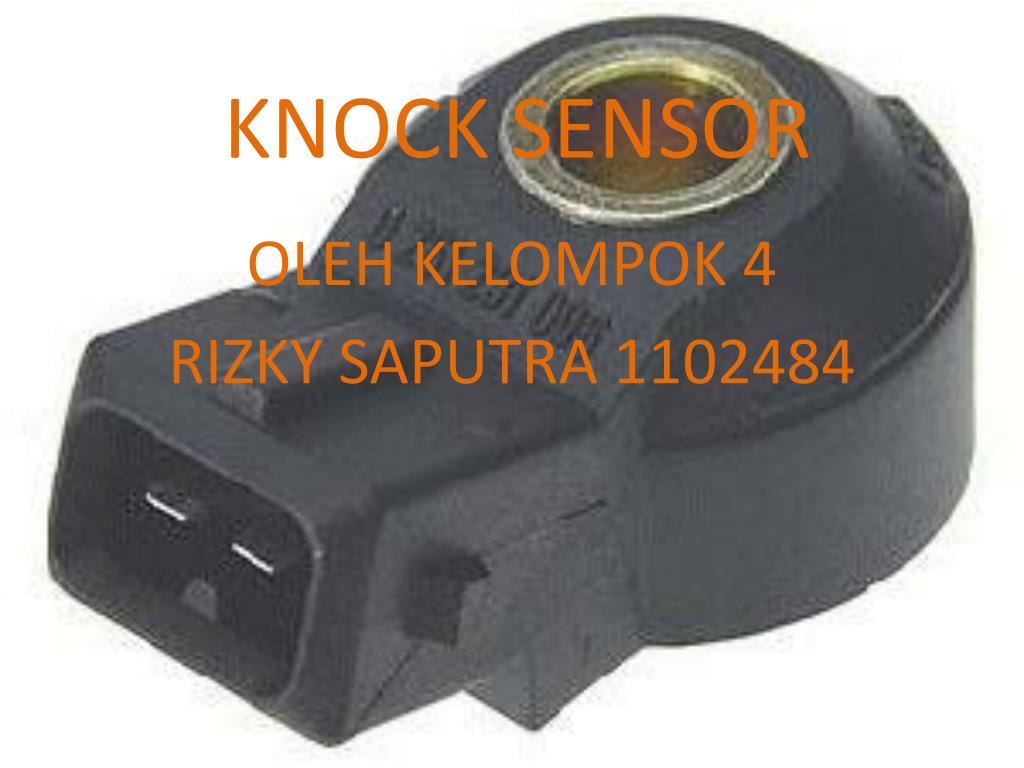

  2. KNOCK SENSOR OLEH KELOMPOK 4 RIZKY SAPUTRA 1102484

  3. APA ITU KNOCK SENSOR???

  4. Knock sensor adalah sebuah sensor yang dipasangkan dikepala silinder,dapat bekerja dikarenakan oleh sebuah ketukan/ledakan dari sebuah mesin dari pra ledakan campuran udara dan bahan bakar

  5. Sebagai bagian depan api bergerak keluar dari busi pengapian gelombang titik tekanan, dalam kecelakaan ruang ke piston rendah, terlalu panas, atau lebih dari waktu maju. Kadang2 dapat disebabkan oleh deposit karbon panas pada piston atau kepala silinder yang meningkatkan kompresi. Sebuah knock sensor terdiri dari bahan piezoelectric; Kristal bahwa ketika terpengaruh, menghasilkan (ide yang sama dengan ignitor BBQ) tegangan. Tegangan ini dimonitor oleh komputer, dan ketika penyimpangan terdeteksi, komputer mengoreksi waktu di VVT (variable valve timing) mesin, atau memicu Kode Masalah Diagnostik DTC) pada kendaraan yang lebih tua.

  6. PRINSIP KERJA KNOCK SENSOR Pada saat mesin hidup piston akan bergerak turun naik.sehingga menghasilkan ketukan/getaran.dengan begitu,knock sensor akan membaca getaran/ketukan tersebut lalu memberikan sinyal ke ecm dalam bentuk arus listrik

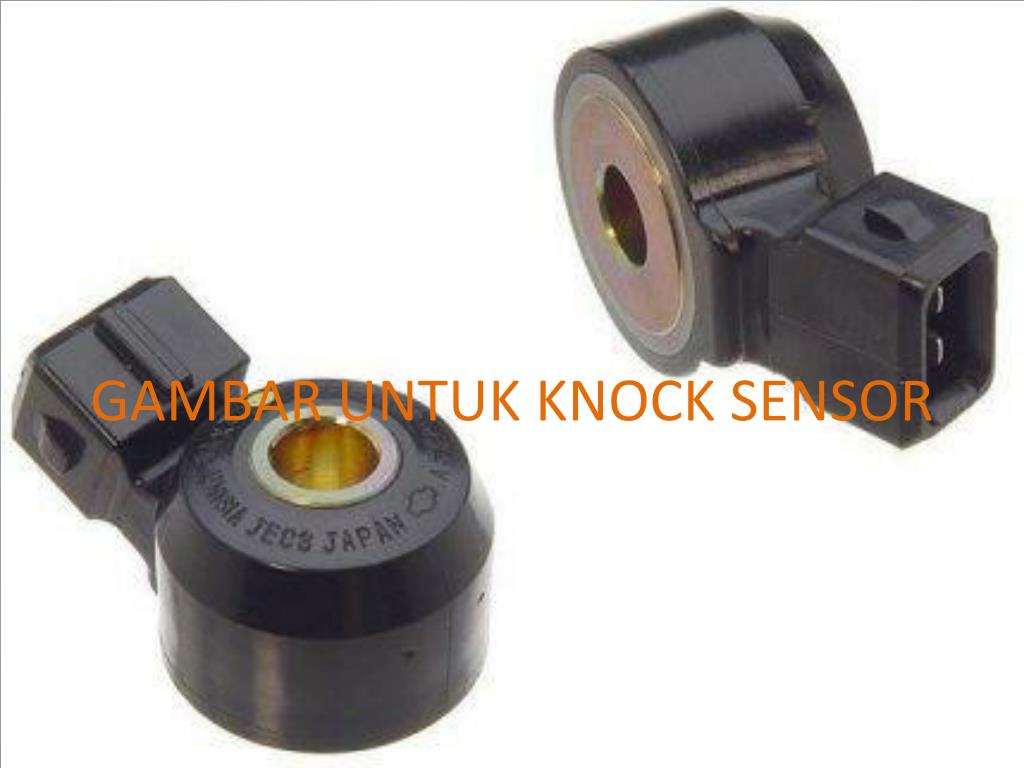

  7. GAMBAR UNTUK KNOCK SENSOR

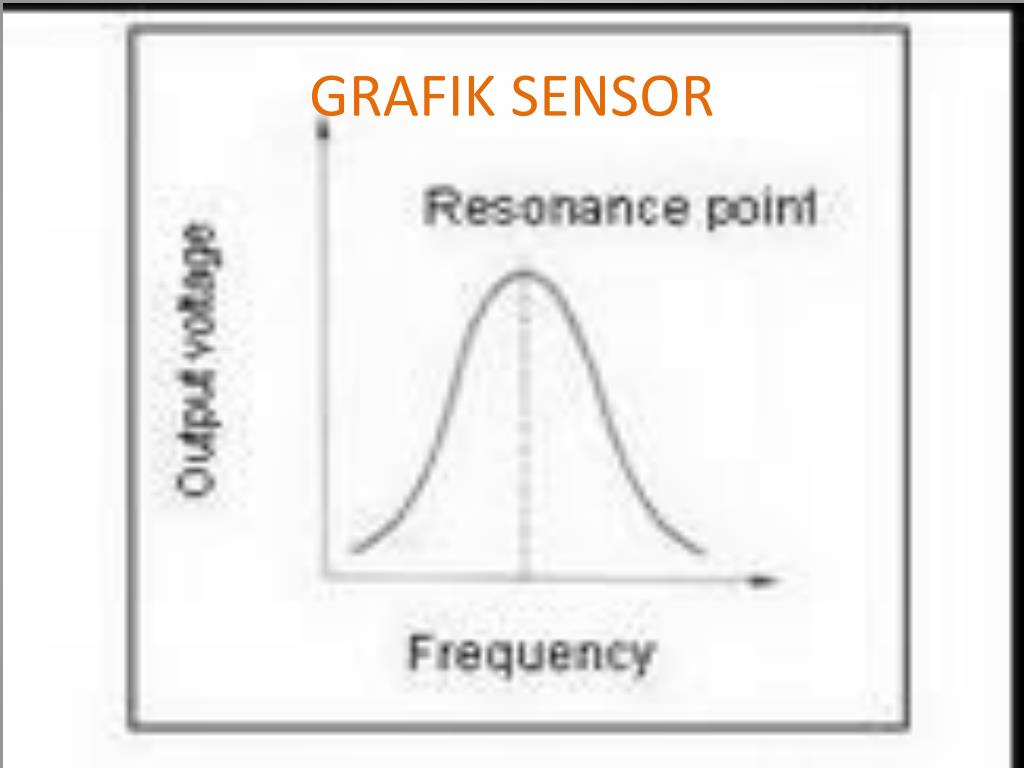

  8. GRAFIK SENSOR

  9. Lihat dan amatilah sedikit cuplikan video bagaimana knock sensor bekerja pada mobil anda........

  10. Fungsi dari knock sensor Memantau kinerja mesin jika ada masalah. knock sensor akan mengirim sinyal k PCM(power train modul control-komputer). Sebuah sensor ketukan penting untuk efisiensi bahan bakar mobil. Ini membantu mobil menyeimbangkan waktu dan bahan bakar-ke-udara campuran, yang mengoptimalkan jumlah daya ke mesin.

  11. Karateristik knock sensor Knock sensor terbuat dari sebuah piezo atau juga bisa disebut piezoelectrik. Piezo adalah sebuah alat elektronik yang dapat digunakan untuk memutar nada dan untuk mendeteksi nada.nada tersebut berupa getaran yang akan dikirim ke ECM. Dalam contoh kita memasukkan Piezo pada jumlah pin input, analog 0 yang mendukung fungsi membaca nilai antara 0 dan 5volts.

  12. MAMFAT MOBIL MEMAKAI KNOCK SENSOR memungkinkan kendaraan untuk mendapatkan kombinasi yang optimal dari waktu dan bahan bakar / campuran udara untuk menghasilkan tenaga dan efisiensi dan itu berarti lebih sedikit gas terbuang.

  13. Kelemahan dari knock sensor Apabila knock sensor rusak atau berkarat sehingga tidak dapat mengirim sinyal ke ecm.hal ini dapat berpengaruh besar kepada mesin

  14. Apa yang terjadi kalau knock sensor rusak???

  15. Apabila knock sensor rusak maka tidak dapat mengirim sinyal ke ecm ,lalu akan terasa getaran mesin yang kuat yang dapat menyebabkan merusak piston,katub,gasket,dan steeker
