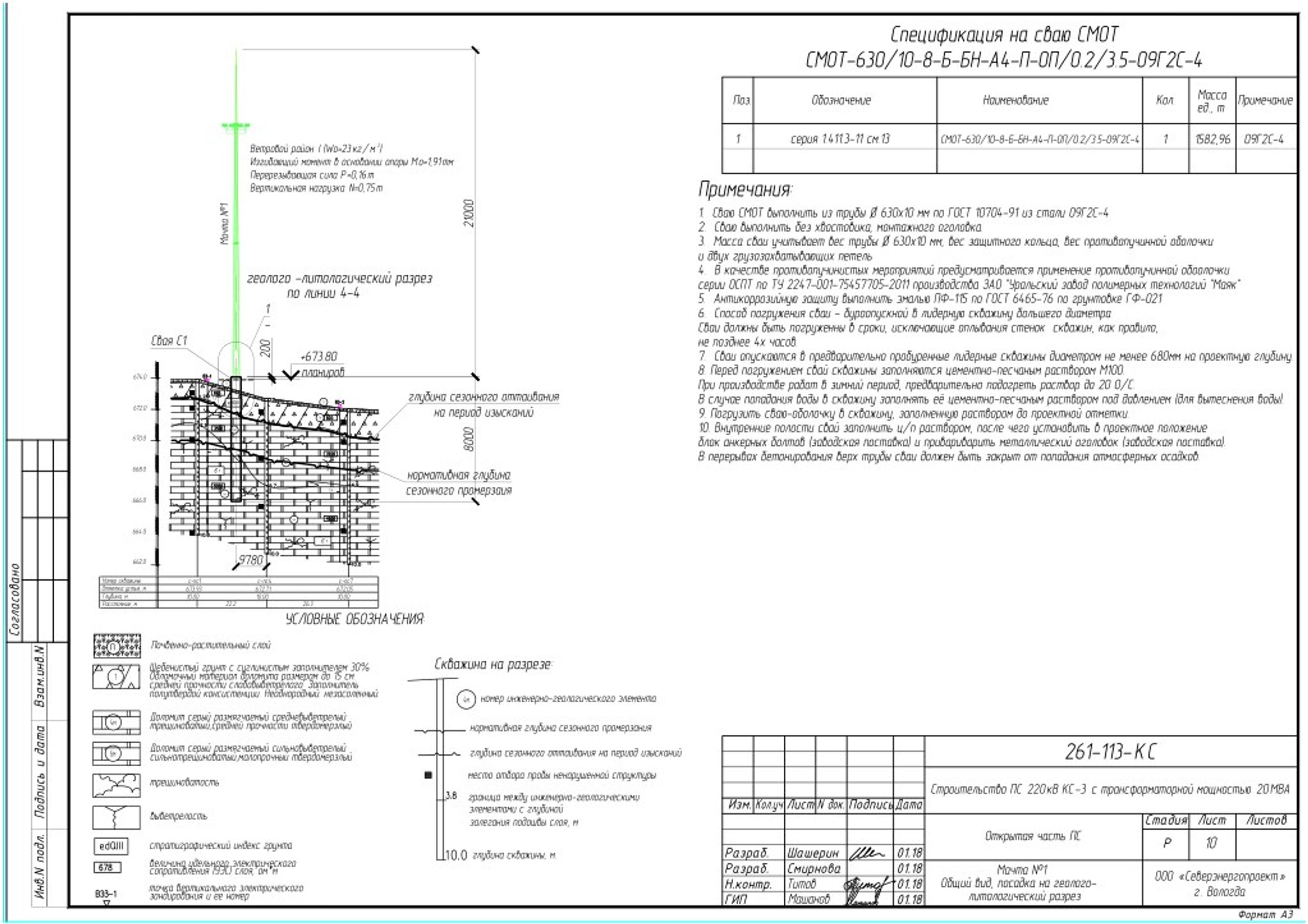

1. Спецификация на сваю СМОТ СМОТ-630/10-8-Б-БН-А4-П-ОП/0.2/3.5-09Г2С-4 Масса Поз. Обозначение Наименование Кол. Примечание ед., т серия 1.411.3-11 см.13 1 1 1582,96 09Г2С-4 СМОТ-630/10-8-Б-БН-А4-П-ОП/0.2/3.5-09Г2С-4 Ветровой район I (Wo=23кг/м²) Изгибающий момент в основании опоры Мo=1,91тм Перерезывающая сила Р=0,16т Вертикальная нагрузка N=0,75т Примечания: 1. Сваю СМОТ выполнить из трубы Ø 630х10 мм по ГОСТ 10704-91 из стали 09Г2С-4 2. Сваю выполнить без хвостовика, монтажного оголовка. 3. Масса сваи учитывает вес трубы Ø 630х10 мм, вес защитного кольца, вес противопучинной оболочки и двух грузозахватывающих петель 4. В качестве противопучинистых мероприятий предусматривается применение противопучинной обоолочки серии ОСПТ по ТУ 2247-001-75457705-2011 производства ЗАО "Уральский завод полимерных технологий "Маяк" 5. Антикоррозийную защиту выполнить эмалью ПФ-115 по ГОСТ 6465-76 по грунтовке ГФ-021 6. Способ погружения сваи - буроопускной в лидерную скважину большего диаметра. Сваи должны быть погруженны в сроки, исключающие оплывания стенок скважин, как правило, не позднее 4х часов. 7. Сваи опускаются в предварительно пробуренные лидерные скважины диаметром не менее 680мм на проектную глубину. 8. Перед погружением свай скважины заполняются цементно-песчаным раствором М100. При производстве работ в зимний период, предварительно подогреть раствор до 20 0/С. 21000 Мачта №1 геолого -литологический разрез по линии 4-4 1 - Cвая С1 200 +673.80 планиров 674.0 П глубина сезонного оттаивания на период изысканий В случае попадания воды в скважину заполнять её цементно-песчаным раствором под давлением (для вытеснения воды). 9. Погрузить сваю-оболочку в скважину, заполненную раствором до проектной отметки. 10. Внутренние полости свай заполнить ц/п раствором, после чего установить в проектное положение блок анкерных болтов (заводская поставка) и привариварить металлический оголовок (заводская поставка). 1.2 * П еdQIII 672.0 ** 1м ********************** ************************ 8000 6м 1.7 670.0 * ********************** 4.5 В перерывах бетонирования верх трубы сваи должен быть закрыт от попадания атмосферных осадков. 6м 668.0 Є 1 нормативная глубина сезонного промерзаия 5.4 4м 666.0 4м 664.0 Є 1 9780 662.0 Согласовано Номеp скважины Отметка устья, м Глубина, м Расстояние, м c-пс1 673.93 c-пс4 672.71 c-пс7 672.05 10.00 10.00 10.00 22.2 26.3 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: Почвенно-растительный слой П Взам.инв.N Скважина на разрезе: Щебенистый грунт с суглинистым заполнителем 30% Обломочный материал доломита размером до 15 см. средней прочности слобовыветрелого. Заполнитель полутвердой консистенции. Неоднородный. незасоленный. 1 номер инженерно-геологического элемента 4м Доломит серый размягчаемый средневыветрелый трещиноватый,средней прочности твердомерзлый 4м Подпись и дата нормативная глубина сезонного промерзания 261-113-КC Доломит серый размягчаемый сильновыветрелый сильнотрещиноватый,малопрочный твердомерзлый глубина сезонного оттаивания на период изысканий 6м место отбора пробы ненарушенной структуры трещиноватость Строительство ПС 220кВ КС-3 с трансформаторной мощностью 20МВА граница между инженерно-геологическими элементами c глубиной залегания подошвы слоя, м Изм. Кол.уч Лист N док. ПодписьДата выветрелость Стадия Лист Листов Открытая часть ПС Инв.N подл. 10 Р стратиграфический индекс грунта еdQIII Разраб. Разраб. Шашерин Смирнова 01.18 глубина скважины, м. величина удельного электрического сопротивления (УЭС) слоя, ом*м 01.18 01.18 01.18 Мачта №1 ООО «Северэнергопроект» г. Вологда Общий вид, посадка на геолого- литологический разрез Титов Н.контр. точка вертикального электрического зондирования и ее номер Машанов ГИП Формат А3

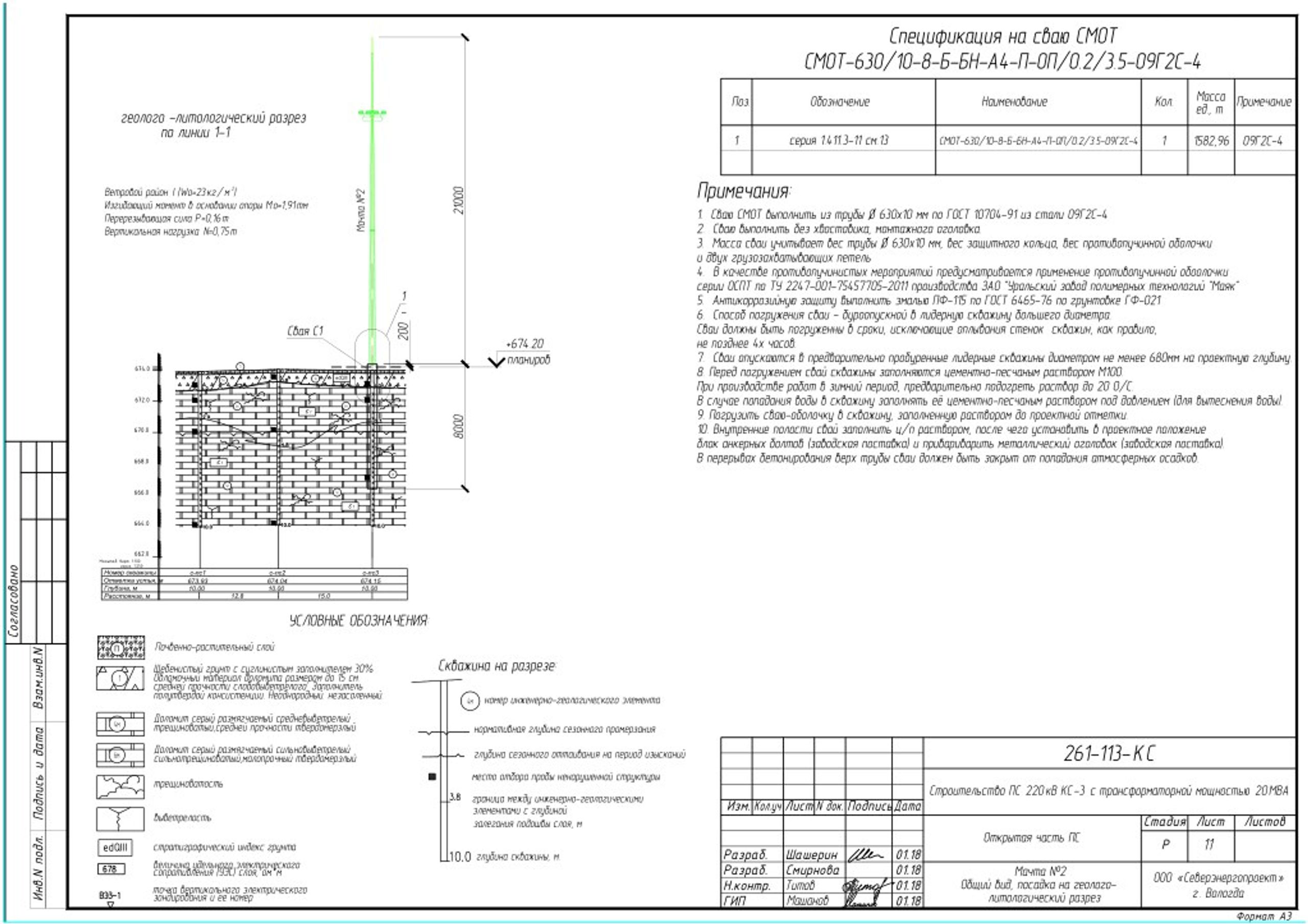

2. Спецификация на сваю СМОТ СМОТ-630/10-8-Б-БН-А4-П-ОП/0.2/3.5-09Г2С-4 Масса Поз. Обозначение Наименование Кол. Примечание ед., т геолого -литологический разрез по линии 1-1 серия 1.411.3-11 см.13 1 1 1582,96 09Г2С-4 СМОТ-630/10-8-Б-БН-А4-П-ОП/0.2/3.5-09Г2С-4 Примечания: 1. Сваю СМОТ выполнить из трубы Ø 630х10 мм по ГОСТ 10704-91 из стали 09Г2С-4 2. Сваю выполнить без хвостовика, монтажного оголовка. 3. Масса сваи учитывает вес трубы Ø 630х10 мм, вес защитного кольца, вес противопучинной оболочки и двух грузозахватывающих петель 4. В качестве противопучинистых мероприятий предусматривается применение противопучинной обоолочки серии ОСПТ по ТУ 2247-001-75457705-2011 производства ЗАО "Уральский завод полимерных технологий "Маяк" 5. Антикоррозийную защиту выполнить эмалью ПФ-115 по ГОСТ 6465-76 по грунтовке ГФ-021 6. Способ погружения сваи - буроопускной в лидерную скважину большего диаметра. Сваи должны быть погруженны в сроки, исключающие оплывания стенок скважин, как правило, не позднее 4х часов. 7. Сваи опускаются в предварительно пробуренные лидерные скважины диаметром не менее 680мм на проектную глубину. 8. Перед погружением свай скважины заполняются цементно-песчаным раствором М100. При производстве работ в зимний период, предварительно подогреть раствор до 20 0/С. 21000 Ветровой район I (Wo=23кг/м²) Изгибающий момент в основании опоры Мo=1,91тм Перерезывающая сила Р=0,16т Вертикальная нагрузка N=0,75т Мачта №2 1 - 200 Cвая С1 +674.20 планиров П 674.0 еdQIII 1м 1м * * * * В случае попадания воды в скважину заполнять её цементно-песчаным раствором под давлением (для вытеснения воды). 9. Погрузить сваю-оболочку в скважину, заполненную раствором до проектной отметки. 10. Внутренние полости свай заполнить ц/п раствором, после чего установить в проектное положение блок анкерных болтов (заводская поставка) и привариварить металлический оголовок (заводская поставка). ************************ ** 672.0 ** 6м 6м Є 1 ********************** ********************** 8000 670.0 В перерывах бетонирования верх трубы сваи должен быть закрыт от попадания атмосферных осадков. 668.0 Є 1 4м 4м 666.0 4м Є 1 664.0 662.0 Масштаб: верт. 1:100 Согласовано гориз. 1:250 ?????????????? ????????????????? ?????????? ????????????? ????? 673.93 ????? 674.04 ????? 674.15 10.00 10.00 10.00 12.8 15.0 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ: Почвенно-растительный слой П Взам.инв.N Скважина на разрезе: Щебенистый грунт с суглинистым заполнителем 30% Обломочный материал доломита размером до 15 см. средней прочности слобовыветрелого. Заполнитель полутвердой консистенции. Неоднородный. незасоленный. 1 номер инженерно-геологического элемента 4м Доломит серый размягчаемый средневыветрелый трещиноватый,средней прочности твердомерзлый 4м Подпись и дата нормативная глубина сезонного промерзания 261-113-КC Доломит серый размягчаемый сильновыветрелый сильнотрещиноватый,малопрочный твердомерзлый глубина сезонного оттаивания на период изысканий 6м место отбора пробы ненарушенной структуры трещиноватость Строительство ПС 220кВ КС-3 с трансформаторной мощностью 20МВА граница между инженерно-геологическими элементами c глубиной залегания подошвы слоя, м Изм. Кол.уч Лист N док. ПодписьДата выветрелость Стадия Лист Листов Открытая часть ПС Инв.N подл. 11 Р стратиграфический индекс грунта еdQIII Разраб. Разраб. Шашерин Смирнова 01.18 глубина скважины, м. величина удельного электрического сопротивления (УЭС) слоя, ом*м 01.18 01.18 01.18 Мачта №2 ООО «Северэнергопроект» г. Вологда Общий вид, посадка на геолого- литологический разрез Титов Н.контр. точка вертикального электрического зондирования и ее номер Машанов ГИП Формат А3
