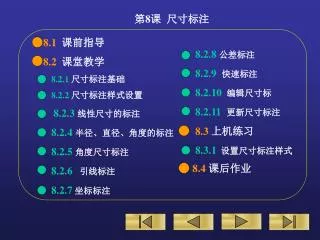

第 8 课 尺寸标注. 8.1 课前指导 8.2 课堂教学. 8.2.8 公差标注 8.2.9 快速标注 8.2.10 编辑尺寸标 8.2.11 更新尺寸标注 8.3 上机练习 8.3.1 设置尺寸标注样式. 8.2.1 尺寸标注基础 8.2.2 尺寸标注样式设置 8.2.3 线性尺寸的标注 8.2.4 半径、直径、角度的标注 8.2.5 角度尺寸标注 8.2.6 引线标注 8.2.7 坐标标注. 8.4 课后作业. 8.1 课前指导 8.2 课堂教学. 8.2.1 尺寸标注基础

sharne
Download Presentation

第 8 课 尺寸标注

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第8课 尺寸标注 8.1 课前指导 8.2课堂教学 8.2.8 公差标注 8.2.9 快速标注 8.2.10 编辑尺寸标 8.2.11 更新尺寸标注 8.3 上机练习 8.3.1设置尺寸标注样式 8.2.1 尺寸标注基础 8.2.2 尺寸标注样式设置 8.2.3 线性尺寸的标注 8.2.4 半径、直径、角度的标注 8.2.5 角度尺寸标注 8.2.6 引线标注 8.2.7坐标标注 8.4 课后作业

  2. 8.1 课前指导 8.2课堂教学 8.2.1 尺寸标注基础 1. 尺寸的组成和类型 2. 尺寸的标注方法 3. 尺寸的标注关联性和非关联性 8.2.2尺寸标注基础 1.启动尺寸标注样式管理器 (1) 菜单 (2) 工具栏

  3. 2. 尺寸标注样式管理器的使用 (1) “置为当前” (2) “新建标注样式” (3) “修改标注样式” (4) “代替” (5) “比较” (6) 删除和重命名标注样式 3. 创建新的尺寸标注样式

  4. 8.2.1 线性尺寸的标注 1. 水平、垂直、旋转标注 (1) 功能 用于水平、垂直、旋转尺寸的标注。如图8-22所示，尺寸线水平放置、垂直放置、旋转一个角度放置。 (2) 调用 菜 单：标注(N)→线性(L) 命令行：DIMLINEAR 工具栏： (3) 格式 命令：（输入命令） 指定第1条尺寸界限起点或<选择对象>：（指定第1条尺寸界限起点或选择对象）

  5. 指定第2条尺寸界限起点：（指定被标注的第2条尺寸界限起点）指定第2条尺寸界限起点：（指定被标注的第2条尺寸界限起点） 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]：（指定尺寸线位置或选项） 2. 对齐标注 (1) 功能 用于标注倾斜方向的尺寸，如图8-23所示 (2) 调用 菜 单：标注(N)→对齐(G) 命令行：DIMALIGNED 工具栏： (3) 格式 命令：（输入命令） 以下操作及选项的意义与“线性” 标注（DIMBASELNE）命令相同。

  6. 3. 基线标注 (1) 调用 菜 单：标注(N)→基线(B) 命令行：DIMBASELINE 工具栏： (2) 格式 命令：（输入命令） 指定第2条尺寸界线起点或[取消(U)/选择(S)]<选择>：（指定第2条尺寸界线起点或选项） 4. 连续标注

  7. (1) 调用 菜 单：标注(N)→连续(C) 命令行：DIMCONTINUE 工具栏： (2) 格式 命令：（输入命令） 8.2.3 线性尺寸的标注 8.2.4 半径、直径、角度的标注 1. 半径尺寸标注 (1) 功能 用于标注圆弧的半径尺寸，如图8-26所示。 (2) 调用 菜 单：标注(N)→半径(R) 命令行：DIMRADIUS

  8. 工具栏： (3) 格式 命令：（输入命令） 选择圆弧或圆：（选择被标注的圆弧或圆） 指定尺寸线的位置或[多行文字(M)/文字(T)/角度(A)]：（指定尺寸线的位置或选项） 2. 直径尺寸标注 (1) 功能 用于标注圆或圆弧的直径尺寸，如图8-27所示。 (2) 调用 菜 单：标注(N)→直径(D) 命令行：DIMDIAMETER 工具栏： (3) 格式 命令：（输入命令）

  9. 以下操作及选项的意义与“半径”标注（DIMRADIUS）命令相同。以下操作及选项的意义与“半径”标注（DIMRADIUS）命令相同。 3. 圆心标记 (1) 功能 用于标注圆心的中心标记或中心线。有3种情况，如图8-28所示。 (2) 调用 菜 单：标注(N)→角度(A) 命令行：DIMANGULAR 工具栏： (3) 格式 命令：（输入命令） 选择圆弧，圆，直线或<指定顶点>：（选择圆弧、圆、直线或指定顶点） 8.2.5 角度尺寸标注 (1) 功能

  10. (2) 调用 菜 单：标注(N)→角度(A) 命令行：DIMANGULAR 工具栏： (3) 格式 命令：（输入命令） 选择圆弧，圆，直线或<指定顶点>：（选择圆弧、圆、直线或指定顶点） 8.2.6 引线标注 (1) 功能 (2) 调用 菜 单：标注(N)→引线(E) 命令行：LEADER 工具栏： (3) 格式

  11. 命令：（输入命令） 指定第一条引线点或[设置(S)]<设置>：（指定引线的起点或设置） 8.2.7 坐标标注 (1) 功能 标注图形中一点的X，Y坐标和一条引导线。 (2) 调用 菜 单：标注(N)→坐标(O) 命令行：DIMORDINOTE 工具栏： (3) 格式 命令：（输入命令） 指定点坐标或[X基准(X)/Y基准(Y)/多行文字(M)/文字(T)/角度(T)]：（指定点或设置） 标注文字=（文字数值）

  12. 8.2.8 坐标标注 (1) 功能 用于标注机械图的形位公差。 (2) 调用 菜 单：标注(N)→公差(T) 命令行：TOLERANCE 工具栏： (3) 格式 命令：（输入命令） 弹出“形位公差”（Geometric Tolerance）对话框，如图8-34所示。 (4) “形位公差“对话框说明

  13. 8.2.9 快速标注 (1) 功能 快速标注可以一次标注连续、交错、基线和坐标尺寸；一次性标注多个圆或圆弧的直径或半径；编辑已有的标注。如图8-38所示。 (2) 调用 菜 单：标注(N)→快速标注(Q) 命令行：QDIM 工具栏： (3) 格式 命令：（输入命令） 选择要标注的几何图形：（选择要标注的几何图形）： 指定尺寸线位置或[连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)]<连续>：（指定尺寸线位置或选项）

  14. 8.2.10 编辑尺寸标注 1. 使用对象特性管理器编辑尺寸标注 (1) 调用 菜 单：工具(T)→对象特性管理器(I) 命令行：DDMODIFY 工具栏： (2) 格式 命令：（输入命令） 选择对象：（选择对象） 2. 编辑尺寸标注 (1) 功能 用于编辑尺寸标注

  15. (2) 调用 命令行：DIMEDIT 工具栏： (3) 格式 命令：（输入命令） 输入标注编辑类型[默认(H)/新建(N)/旋转(R)/倾斜(O)]<默认>：（选项） 选择对象：（选择要修改的标注对象） 3. 编辑尺寸文字 (1) 功能 用于编辑尺寸数字。 (2) 调用 命令行：DIMTEDIT 工具栏： (3) 格式 命令：（输入命令）

  16. 选择标注：（选择要编辑的标注） 指定标注文字的新位置或[左(L)/右(R)/中心(C)/缺省(H)/角度(A)]：（指定尺寸数字的新位置或选项） 8.2.11 更新尺寸标注 (1) 功能 使当前尺寸标注样式替代选定尺寸标注的原来样式。 (2) 调用 命令行：DIMUPDATE 工具栏： (3) 格式 命令：（输入命令） 选择对象：（选择要更新的标注） 执行结果：将原来尺寸标注样式更新为当前尺寸标注样式。

  17. 8.3 上机练习 8.3.1 设置尺寸标注样式 1. 要求 ① 图8-40所示，绘制零件主视图和左视图。 ② 标注零件尺寸。 2. 操作步骤 ① 绘制轴线、中心线。 ② 绘制左视图中半个外形视图。用圆弧、偏移、对象特性、剪切命令完成绘制。 ③ 绘制左视图中半个内形视图。 ④ 绘制主视图外轮廓。用偏移、对象特性、直线、剪切命令完成绘制。 ⑤ 冻结主视图中的轴线和左视图中的水平对称线。

  18. ⑥ 填充图案。 ⑦ 利用尺寸“标注样式管理器”对话框建立新的尺寸标注样式，主单位中精度为小数点后一位。 ⑧ 用线性尺寸标注水平、垂直尺寸。 ⑨ 标注半径尺寸。 ⑩ 标注直径尺寸。 注意：要在不同的图层上绘制不同的线型。

  19. 8.4 课后作业 8.1 标注配合尺寸，如图8-41所示。 提示：先标注直线型尺寸，然后单击按钮，在“多行文字编辑器”中修改标注。在“多行文字编辑器”中需要选择要堆叠的字符，亮显后按钮才变的可用。 8.2 标注圆的直径，如图8-42所示。 提示：选择“新尺寸标注样式”对话框的“调整”选项卡中的“文字与箭头”和“标注时手动放置文字”选项后，再进行圆的直径标注。

  20. 8.3 标注公差尺寸，如图8-43所示。 8.4 标注轴的尺寸，如图8-44所示。
