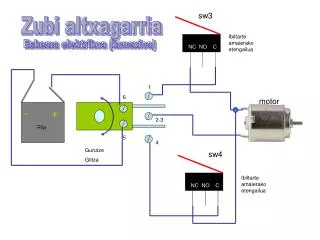

sw3. Zubi altxagarria. Ibiltarte amaierako etengailua. Eskema elektrikoa (konexioa). NC NO C. 1. 6. motor. - +. 2-3. Pila. 5. 4. Gurutze Giltza. sw4. Ibiltarte amaierako etengailua. NC NO C. Gurutze giltza mugitzen dugu. Motorra norabide batean hasiko da biratzen.

sharla
Download Presentation

- +

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

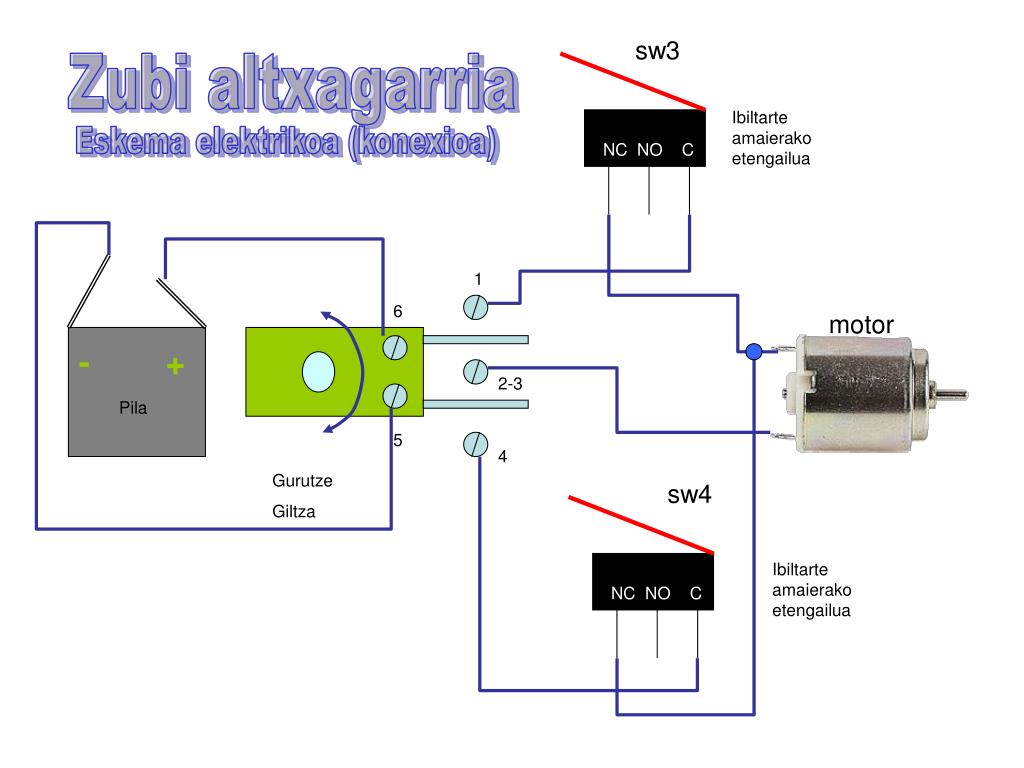

  1. sw3 Zubi altxagarria Ibiltarte amaierako etengailua Eskema elektrikoa (konexioa) NC NO C 1 6 motor - + 2-3 Pila 5 4 Gurutze Giltza sw4 Ibiltarte amaierako etengailua NC NO C

  2. Gurutze giltza mugitzen dugu Motorra norabide batean hasiko da biratzen

  3. sw3 Zubi altxagarria Ibiltarte amaierako etengailua Eskema elektrikoa (konexioa) NC NO C 1 6 motor - + 2-3 Pila 5 4 Gurutze Giltza sw4 Ibiltarte amaierako etengailua NC NO C

  4. sw3 Zubi altxagarria Ibiltarte amaierako etengailua Eskema elektrikoa (konexioa) NC NO C 1 6 motor - + 2-3 Pila 5 4 Gurutze Giltza sw4 Ibiltarte amaierako etengailua NC NO C

  5. sw3 Zubi altxagarria Ibiltarte amaierako etengailua Eskema elektrikoa (konexioa) NC NO C 1 6 motor - + 2-3 Pila 5 4 Gurutze Giltza sw4 Motorra eteten da Ibiltarte amaierako etengailua NC NO C

  6. Berriro gurutze giltza mugitzen dugu Eta motorra alderantzizko norabidean hasiko da biratzen

  7. sw3 Zubi altxagarria Ibiltarte amaierako etengailua Eskema elektrikoa (konexioa) NC NO C 1 6 motor - + 2-3 Pila 5 4 Gurutze Giltza sw4 Ibiltarte amaierako etengailua NC NO C

  8. sw3 Zubi altxagarria Ibiltarte amaierako etengailua Eskema elektrikoa (konexioa) NC NO C 1 6 motor - + 2-3 Pila 5 4 Gurutze Giltza sw4 Ibiltarte amaierako etengailua NC NO C

  9. sw3 Zubi altxagarria Ibiltarte amaierako etengailua Eskema elektrikoa (konexioa) NC NO C 1 6 motor - + 2-3 Pila 5 4 Gurutze Giltza sw4 Motorra eteten da berriro Ibiltarte amaierako etengailua NC NO C

  10. Noiz arte? Dagokion Ibiltarte hamaierako etengailuari eragin arte

  11. Motorra eteten da (zirkuitua irekitzen da eta) Gurutze giltza mugitu eta gauza bi gertatuko dira: motorra hasiko da biratzen alderantzizko norabidean eta lehen aktibatu den ibiltarte amaierako etengailua, bere jatorrizko posizioara bueltatzen da.
