  1. Подходы к обеспечению и контролю параметров качества обслуживания в сетях NGN Шалагинов ВикторАлексеевич эксперт Технопарка ФГУП ЦНИИС, Москва СЕМИНАР БРЭ МСЭ “Анализ, прогнозирование и механизмы регулирования развития рынков электросвязи” Киев, Украина, 3– 5 ноября 2009 г. Андреев Денис Викторович Директор Технопарка ФГУП ЦНИИС, Москва Киев, Украина, 3– 5 ноября 2009

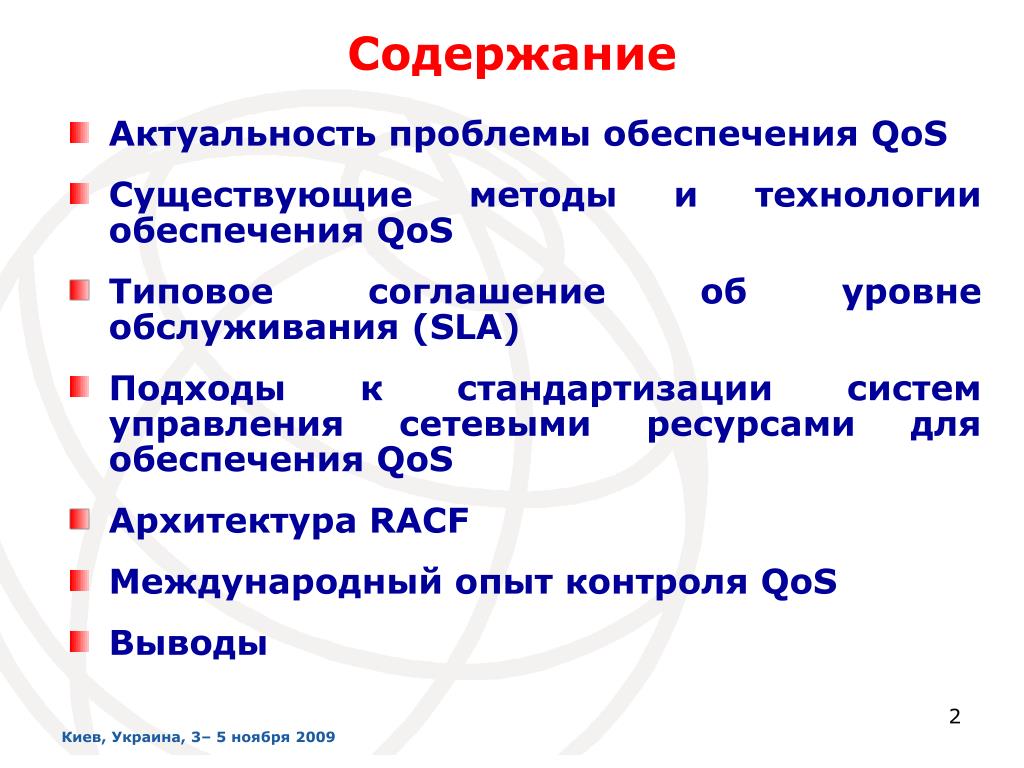

  2. Содержание • Актуальность проблемыобеспечения QoS • Существующие методы и технологииобеспечения QoS • Типовое соглашение об уровне обслуживания (SLA) • Подходы к стандартизациисистем управления сетевыми ресурсами для обеспечения QoS • Архитектура RACF • Международный опыт контроля QoS • Выводы Киев, Украина, 3– 5 ноября 2009

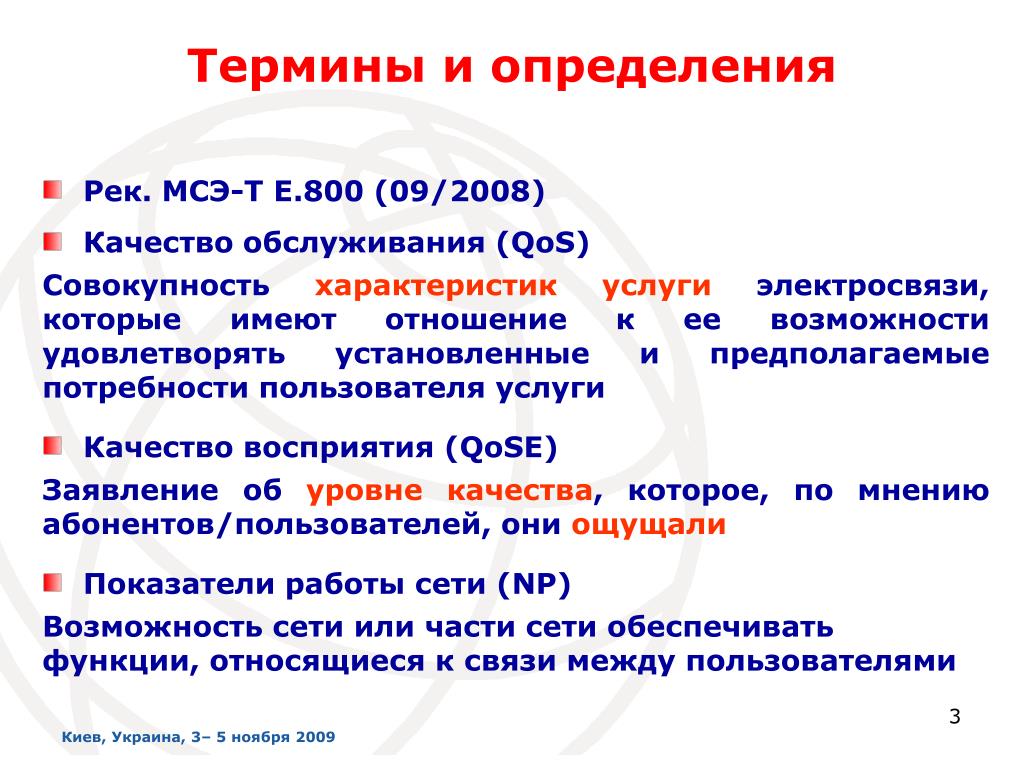

  3. Термины и определения • Рек. МСЭ-Т E.800 (09/2008) • Качество обслуживания (QoS) • Совокупность характеристик услуги электросвязи, которые имеют отношение к ее возможности удовлетворять установленные и предполагаемые потребности пользователя услуги • Качество восприятия (QoSE) • Заявление об уровне качества, которое, по мнению абонентов/пользователей, они ощущали • Показатели работы сети (NP) • Возможность сети или части сети обеспечивать функции, относящиеся к связи между пользователями Киев, Украина, 3– 5 ноября 2009

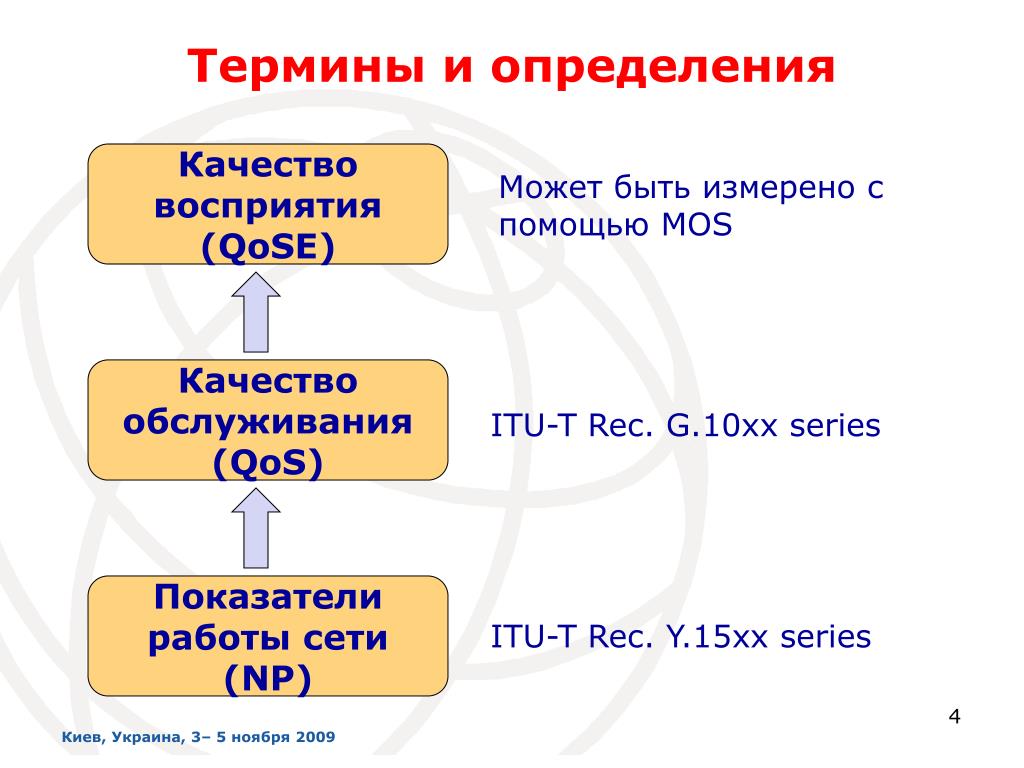

  4. Термины и определения Качество восприятия (QoSE) Может быть измерено с помощью MOS Качество обслуживания (QoS) ITU-T Rec. G.10xx series Показатели работы сети (NP) ITU-T Rec. Y.15xx series Киев, Украина, 3– 5 ноября 2009

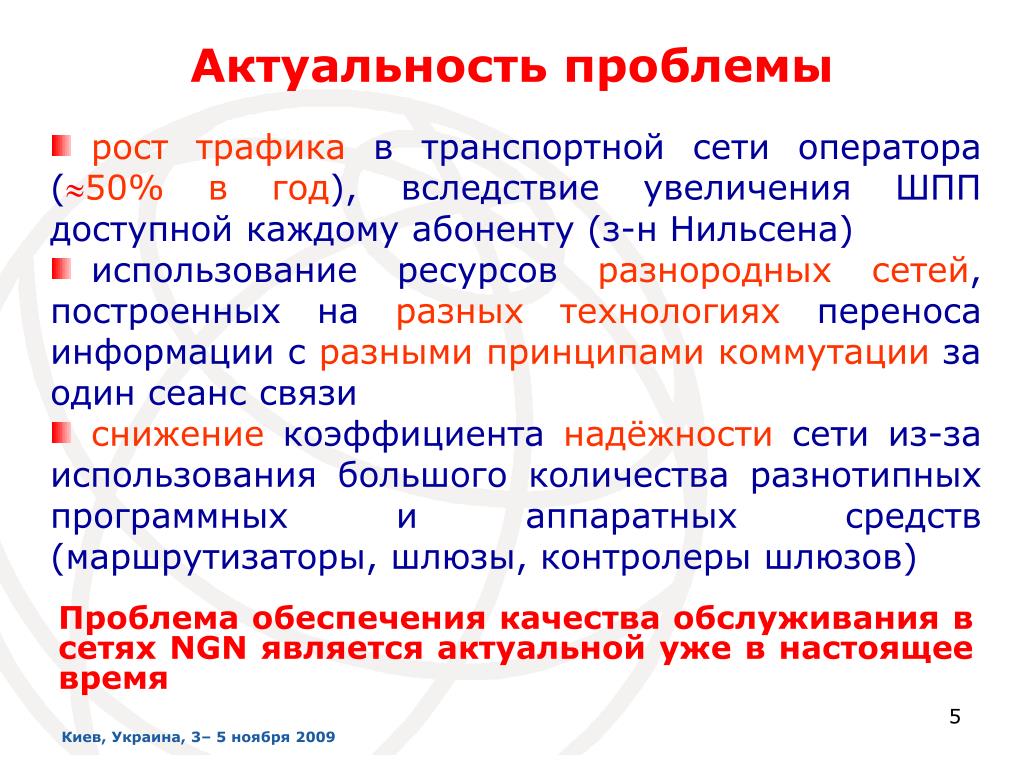

  5. Актуальность проблемы • рост трафика в транспортной сети оператора (50% в год), вследствие увеличения ШПП доступной каждому абоненту (з-нНильсена) • использование ресурсов разнородных сетей, построенных на разных технологиях переноса информации с разными принципами коммутации за один сеанс связи • снижение коэффициента надёжности сети из-за использования большого количества разнотипных программных и аппаратных средств (маршрутизаторы, шлюзы, контролеры шлюзов) Проблема обеспечения качества обслуживания в сетях NGN является актуальной уже в настоящее время Киев, Украина, 3– 5 ноября 2009

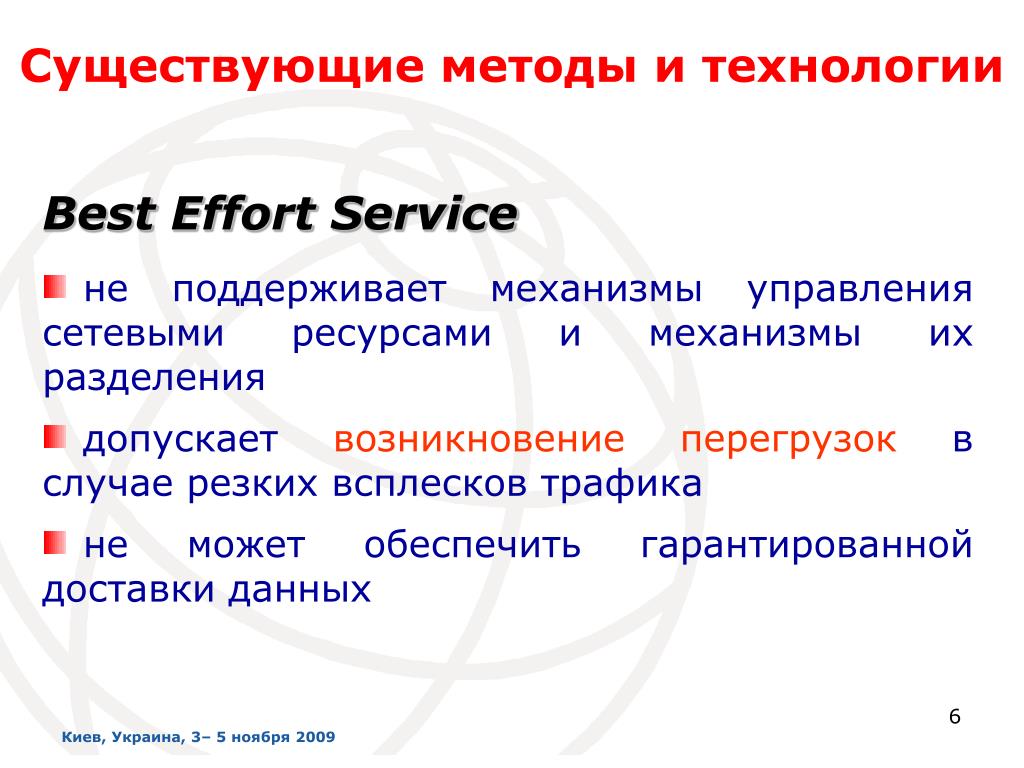

  6. Существующие методы и технологии • BestEffortService • не поддерживает механизмы управления сетевыми ресурсами и механизмы их разделения • допускает возникновение перегрузок в случае резких всплесков трафика • не может обеспечить гарантированной доставки данных Киев, Украина, 3– 5 ноября 2009

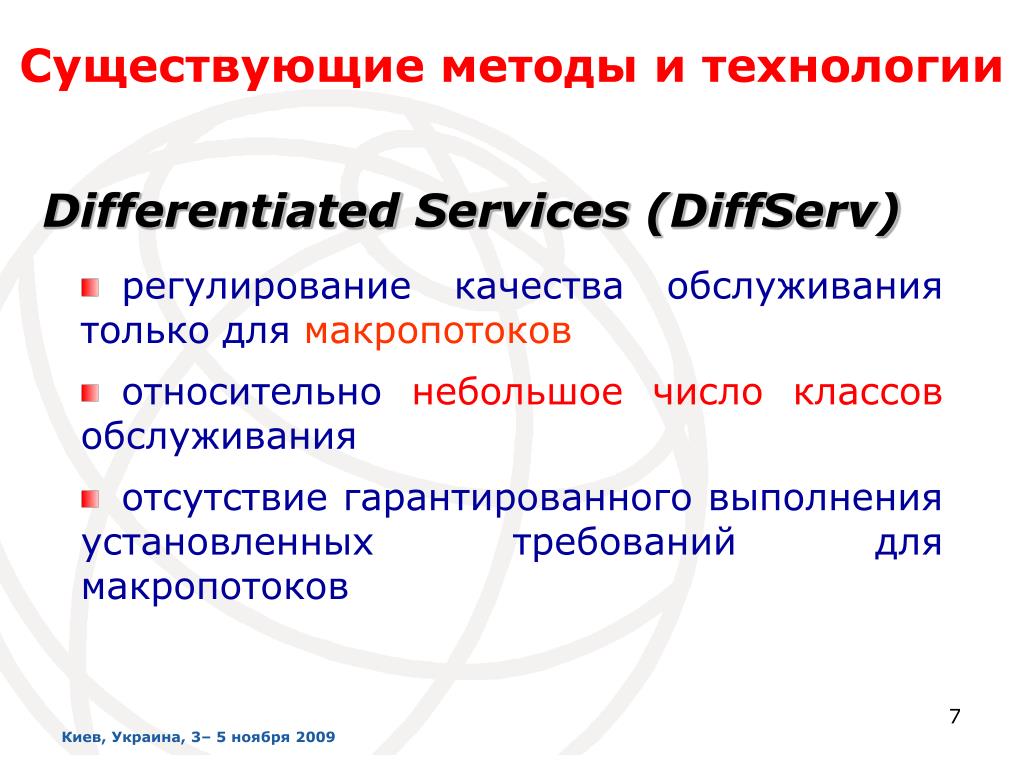

  7. Существующие методы и технологии • DifferentiatedServices (DiffServ) • регулирование качества обслуживания только для макропотоков • относительно небольшое число классов обслуживания • отсутствие гарантированного выполнения установленных требований для макропотоков Киев, Украина, 3– 5 ноября 2009

  8. Существующие методы и технологии • IntegratedServices (IntServ) • избыточное резервирование ёмкости каналов связи • рост нагрузки на маршрутизаторы для обеспечения работы службы IntServ • необходимость значительных изменений в ПО маршрутизаторов для распознавания сетевых приложений • отсутствие средств обеспечения качества обслуживания для макропотоков Киев, Украина, 3– 5 ноября 2009

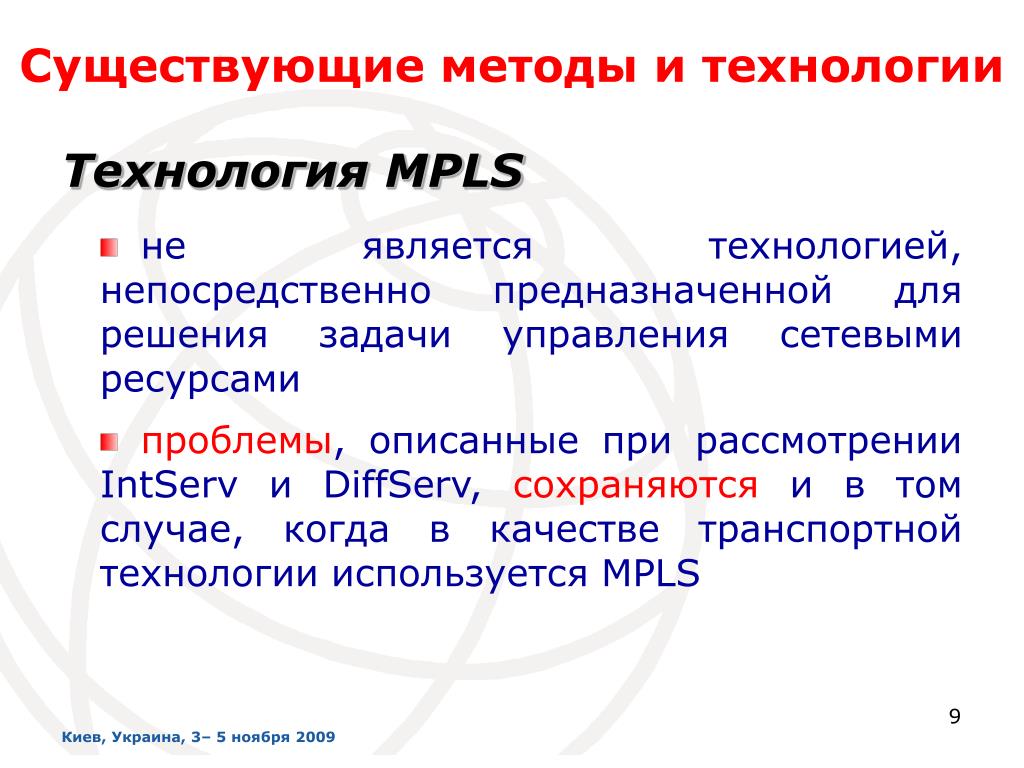

  9. Существующие методы и технологии • Технология MPLS • не является технологией, непосредственно предназначенной для решения задачи управления сетевыми ресурсами • проблемы, описанные при рассмотрении IntServ и DiffServ, сохраняются и в том случае, когда в качестве транспортной технологии используется MPLS Киев, Украина, 3– 5 ноября 2009

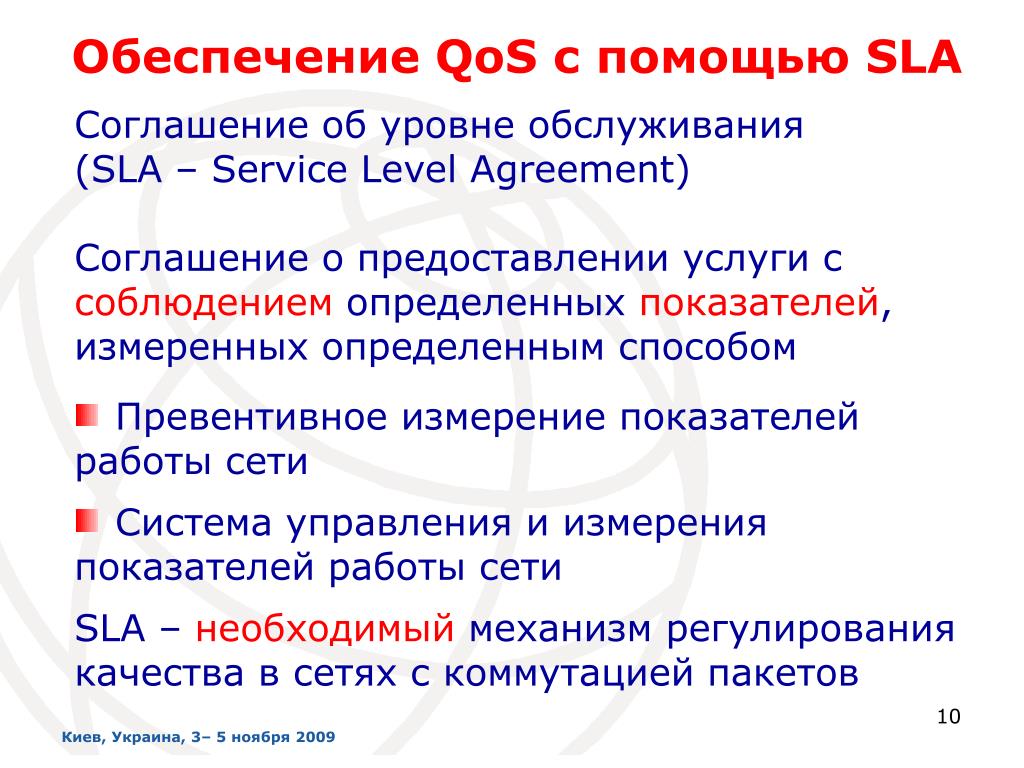

  10. Обеспечение QoS с помощью SLA • Соглашение об уровне обслуживания • (SLA – Service Level Agreement) • Соглашение о предоставлении услуги с соблюдением определенных показателей, измеренных определенным способом • Превентивное измерение показателей работы сети • Система управления и измерения показателей работы сети • SLA – необходимый механизм регулирования качества в сетях с коммутацией пакетов Киев, Украина, 3– 5 ноября 2009

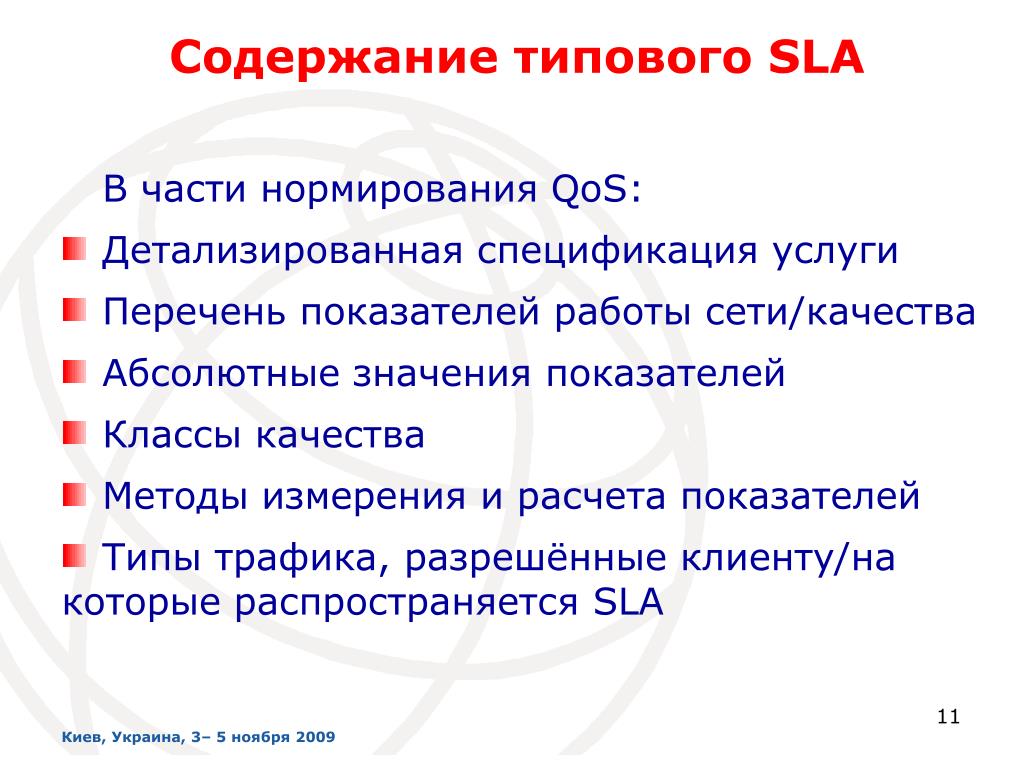

  11. Содержание типового SLA • В части нормирования QoS: • Детализированная спецификация услуги • Перечень показателей работы сети/качества • Абсолютные значения показателей • Классы качества • Методы измерения и расчета показателей • Типы трафика, разрешённые клиенту/на которые распространяется SLA Киев, Украина, 3– 5 ноября 2009

  12. Обеспечение QoS с помощью SLA Качество восприятия (QoSE) SLA в будущем Качество обслуживания (QoS) SLA настоящее время Показатели работы сети (NP)

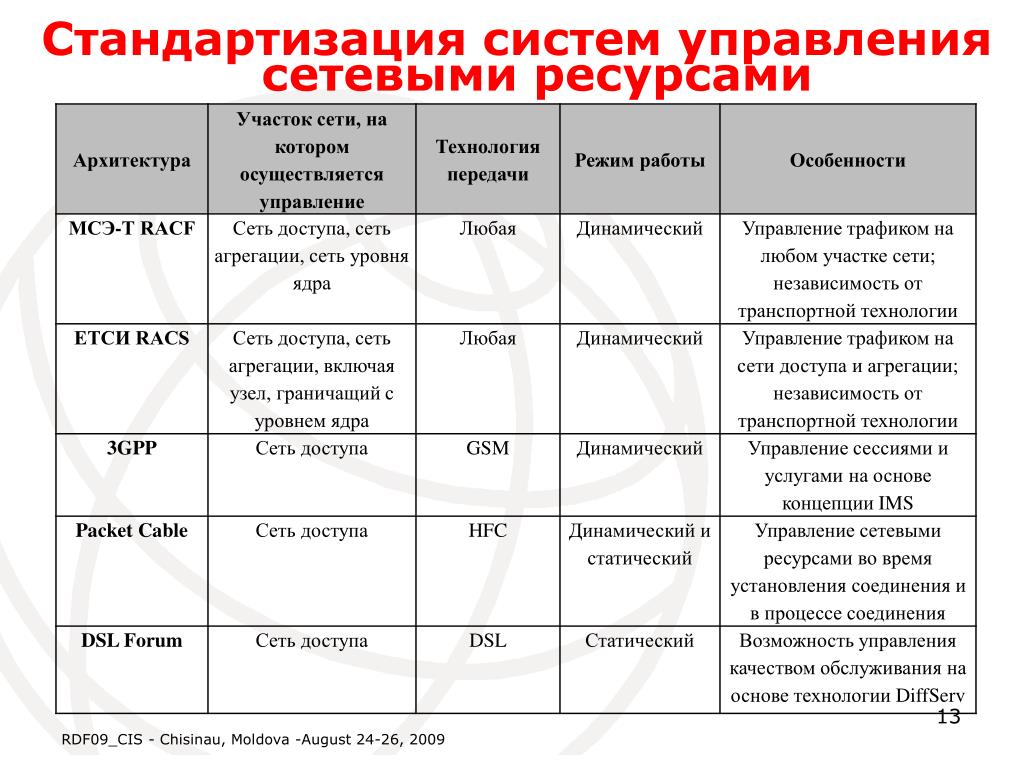

  13. Стандартизациясистем управления сетевыми ресурсами

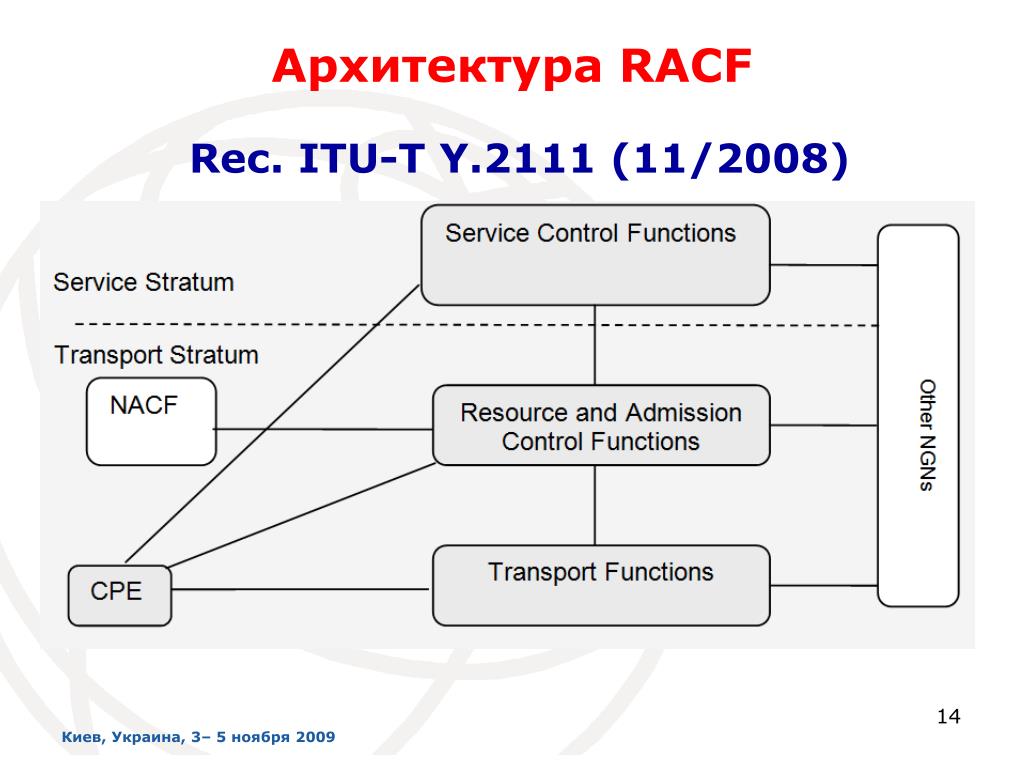

  14. Архитектура RACF Rec. ITU‑T Y.2111 (11/2008) Киев, Украина, 3– 5 ноября 2009

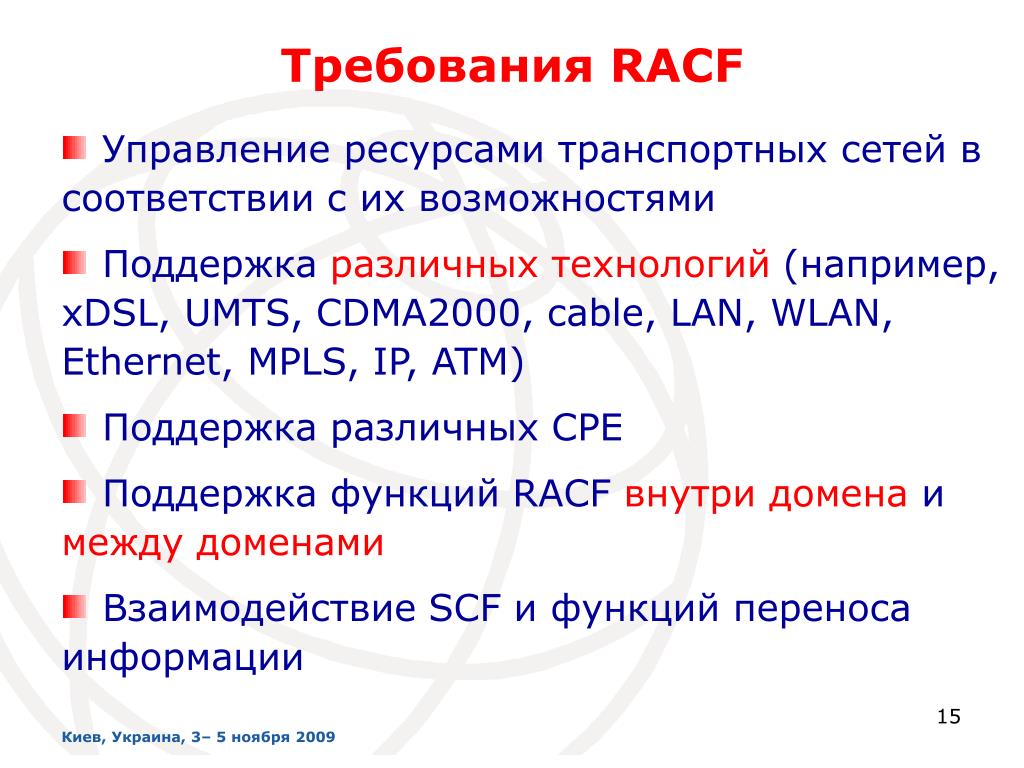

  15. Требования RACF • Управление ресурсами транспортных сетей в соответствии с их возможностями • Поддержка различных технологий (например, xDSL, UMTS, CDMA2000, cable, LAN, WLAN, Ethernet, MPLS, IP, ATM) • Поддержка различных CPE • Поддержка функций RACF внутри домена и между доменами • Взаимодействие SCF и функций переноса информации Киев, Украина, 3– 5 ноября 2009

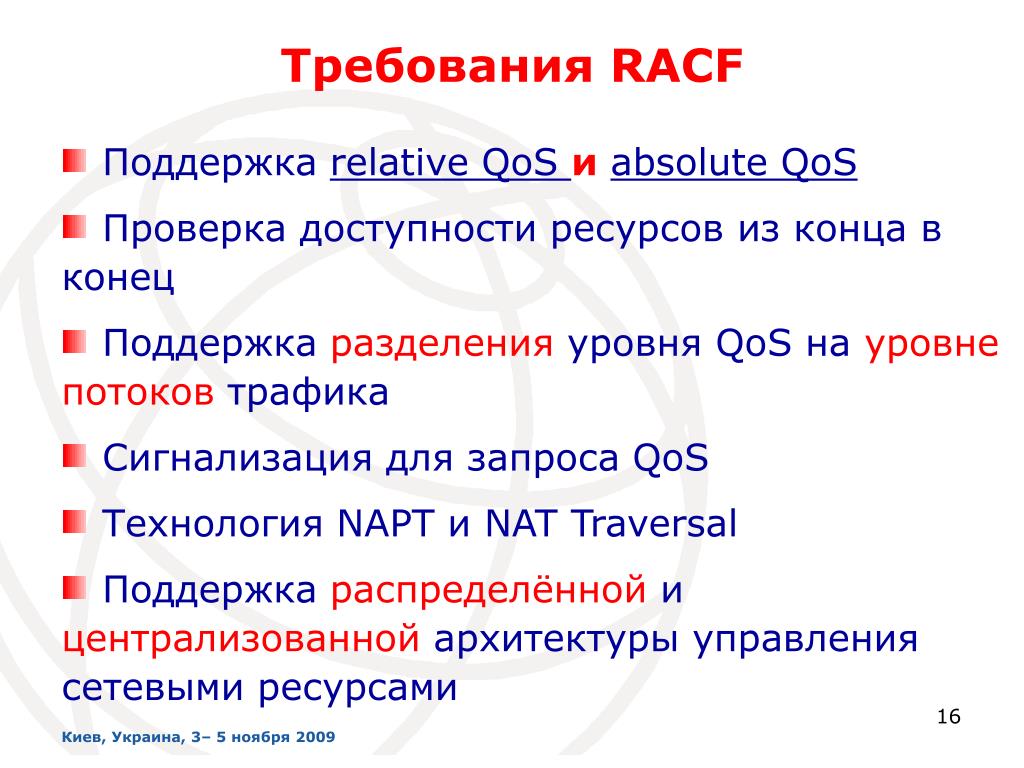

  16. Требования RACF • Поддержка relative QoSиabsolute QoS • Проверка доступности ресурсов из конца в конец • Поддержка разделения уровня QoSна уровне потоков трафика • Сигнализация для запроса QoS • Технология NAPT и NAT Traversal • Поддержка распределённой и централизованной архитектуры управления сетевыми ресурсами Киев, Украина, 3– 5 ноября 2009

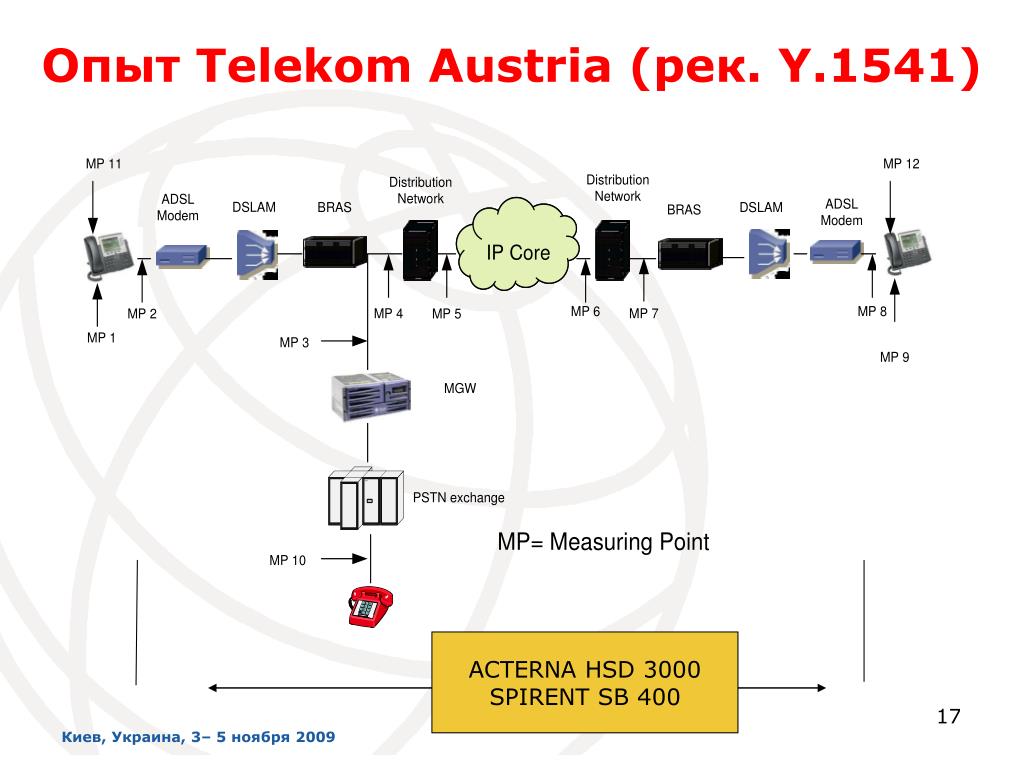

  17. ОпытTelekom Austria (рек. Y.1541) ACTERNA HSD 3000 SPIRENT SB 400 Киев, Украина, 3– 5 ноября 2009

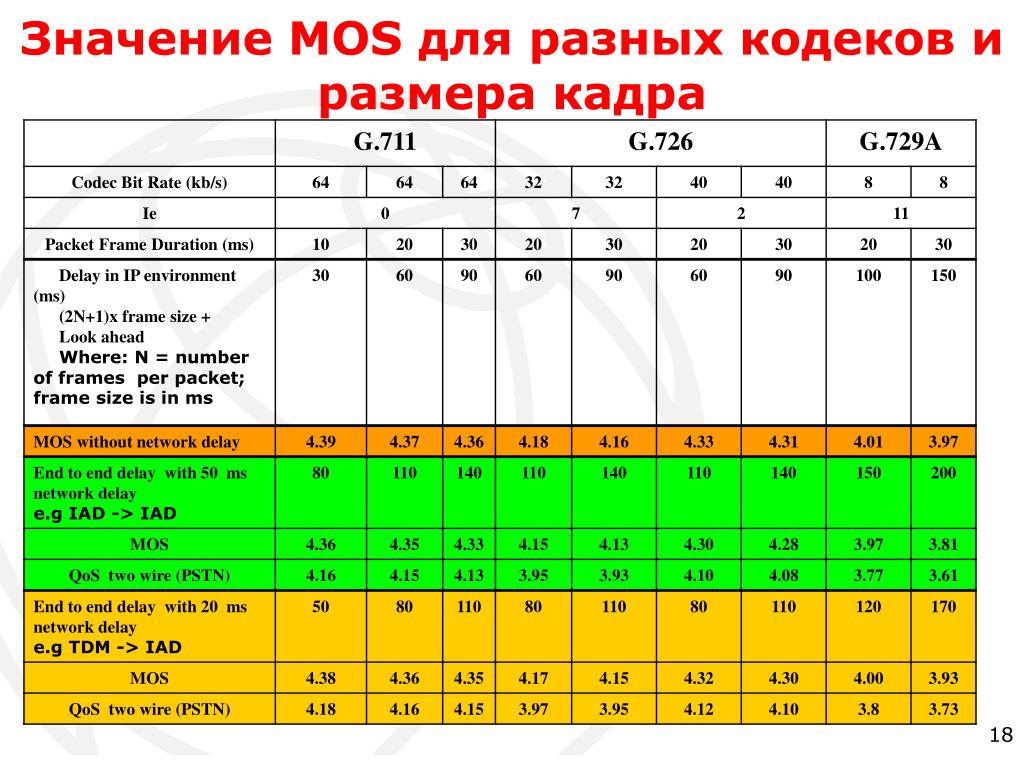

  18. Значение MOS для разных кодеков и размера кадра

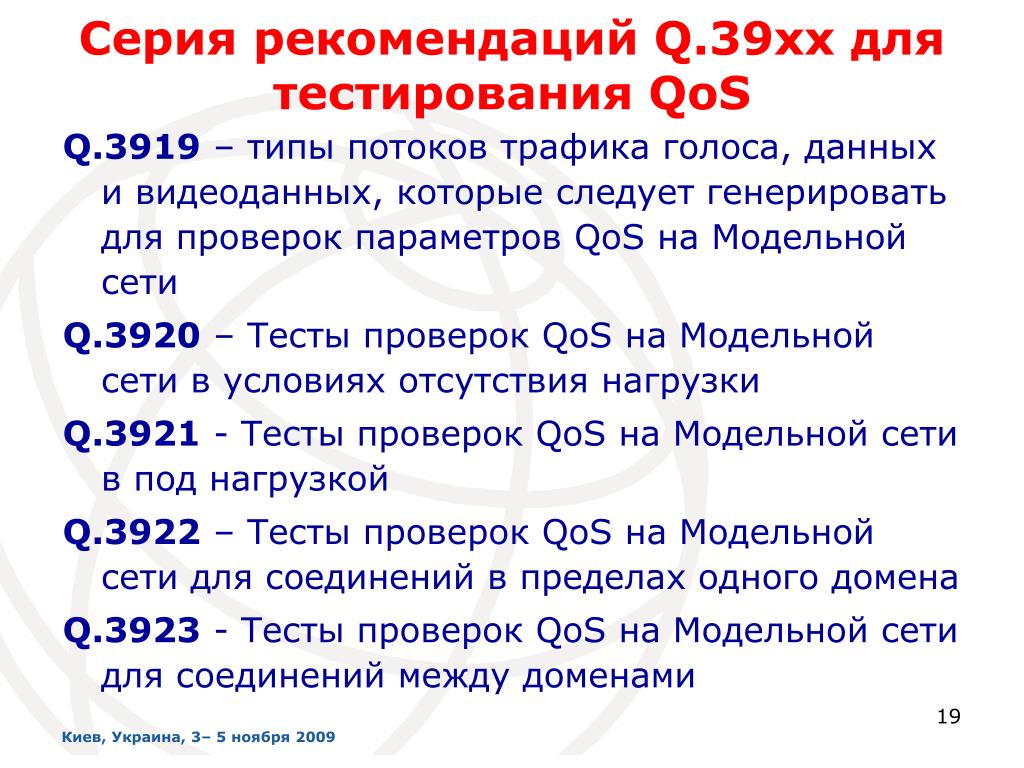

  19. Серия рекомендаций Q.39xx для тестирования QoS Q.3919 – типы потоков трафика голоса, данных и видеоданных, которые следует генерировать для проверок параметров QoS на Модельной сети Q.3920 – Тесты проверок QoS на Модельной сети в условиях отсутствия нагрузки Q.3921 - Тесты проверок QoS на Модельной сети в под нагрузкой Q.3922 – Тесты проверок QoS на Модельной сети для соединений в пределах одного домена Q.3923 - Тесты проверок QoS на Модельной сети для соединений междудоменами Киев, Украина, 3– 5 ноября 2009

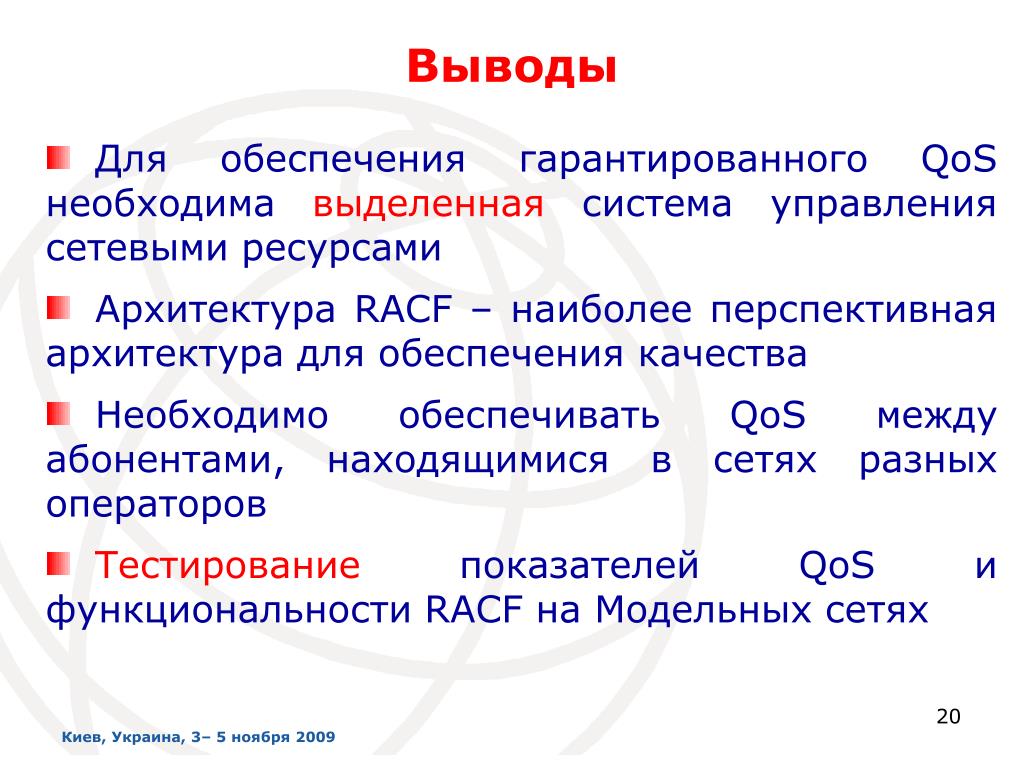

  20. Выводы • Для обеспечения гарантированного QoSнеобходима выделенная система управления сетевыми ресурсами • Архитектура RACF – наиболее перспективная архитектура для обеспечения качества • Необходимо обеспечивать QoSмежду абонентами, находящимися в сетях разных операторов • Тестирование показателей QoSи функциональности RACF на Модельных сетях Киев, Украина, 3– 5 ноября 2009

  21. Спасибо за внимание Шалагинов Виктор Алексеевич Технопарк Центрального научно-исследовательского института связи, Москва Tel: +7-495-306-2203 Fax: +7-495-368-9105 Email: shalaginov@zniis.ru Киев, Украина, 3– 5 ноября 2009
