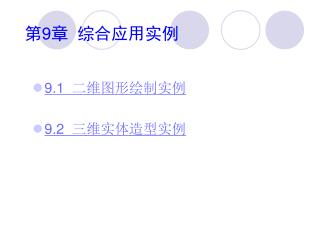

  1. 第9章 综合应用实例 • 9.1 二维图形绘制实例 • 9.2 三维实体造型实例

  2. 本章学习目标 • 二维图形绘制综合应用 • 三维实体造型综合应用 返回首页

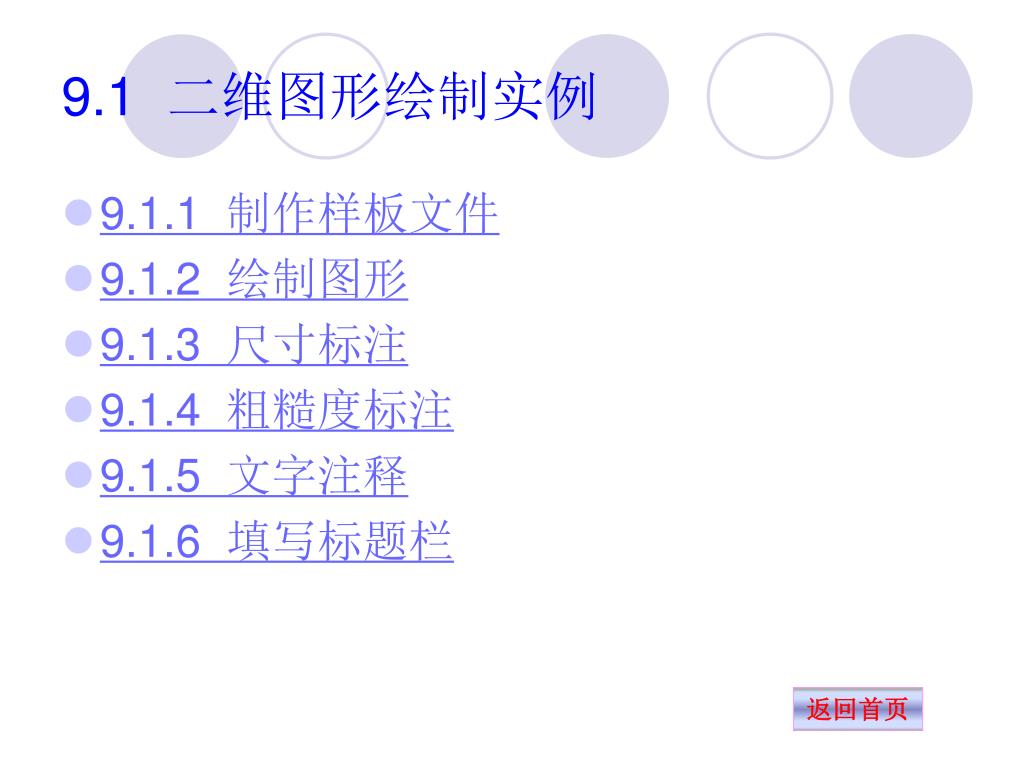

  3. 9.1 二维图形绘制实例 • 9.1.1 制作样板文件 • 9.1.2 绘制图形 • 9.1.3 尺寸标注 • 9.1.4 粗糙度标注 • 9.1.5 文字注释 • 9.1.6 填写标题栏 返回首页

  4. 9.1.1 制作样板文件 • 试在A4图幅内绘制如右图9.1所示的油泵盖零件图。

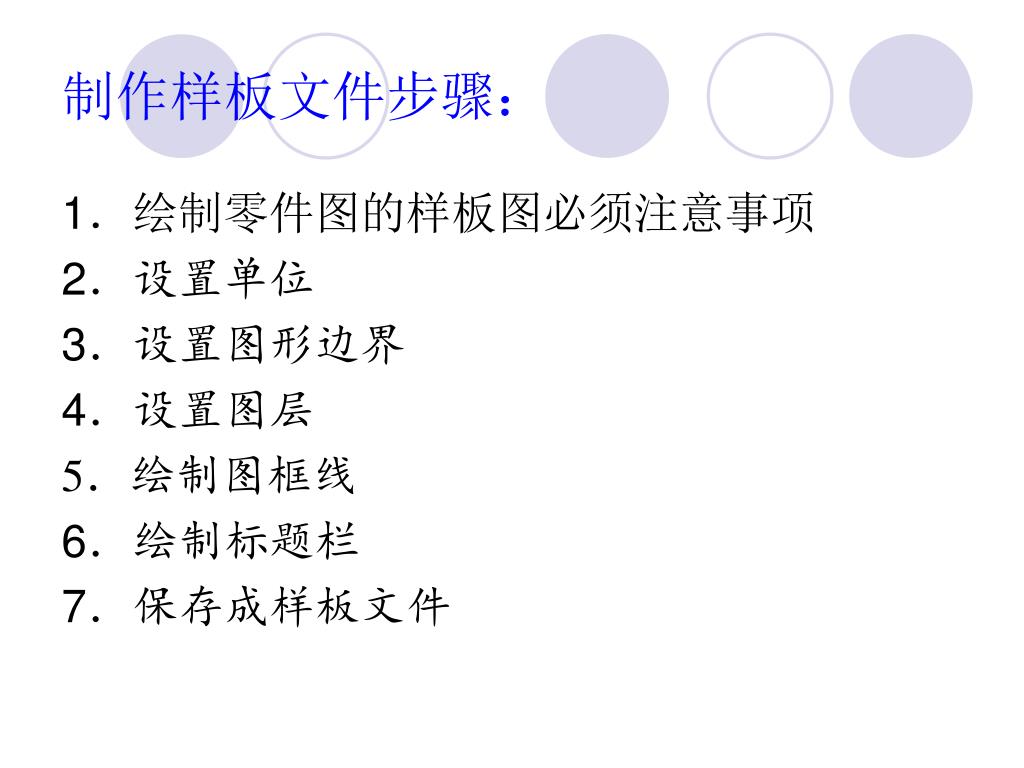

  5. 制作样板文件步骤： 1．绘制零件图的样板图必须注意事项 2．设置单位 3．设置图形边界 4．设置图层 5．绘制图框线 6．绘制标题栏 7．保存成样板文件

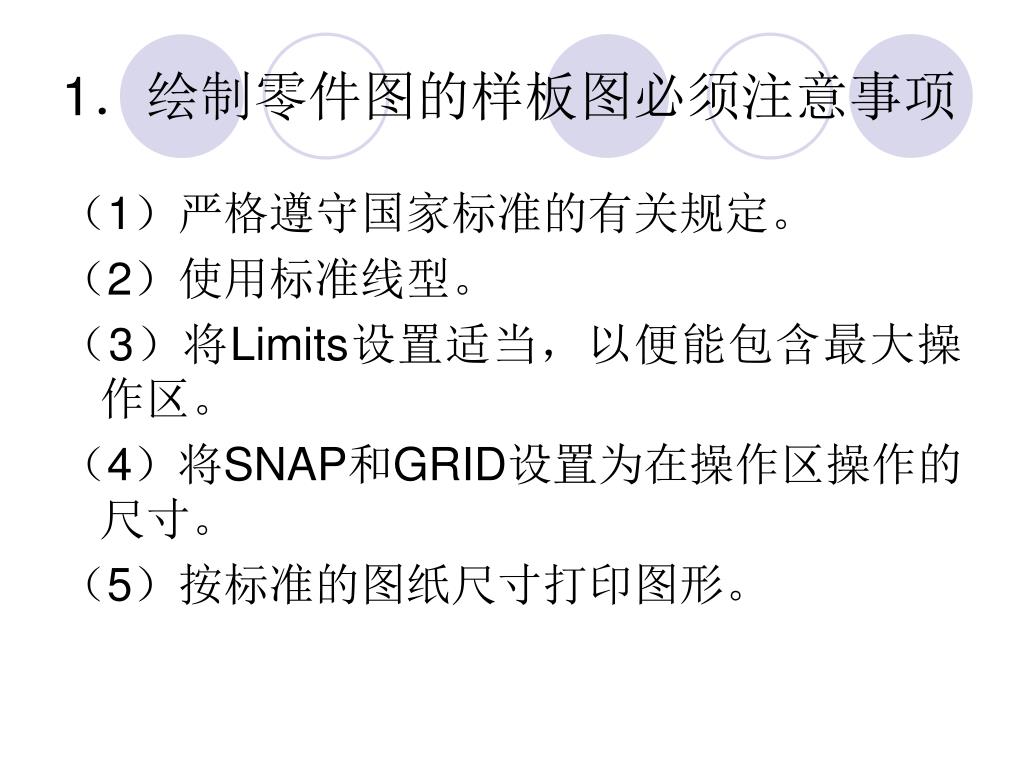

  6. 1．绘制零件图的样板图必须注意事项 （1）严格遵守国家标准的有关规定。 （2）使用标准线型。 （3）将Limits设置适当，以便能包含最大操作区。 （4）将SNAP和GRID设置为在操作区操作的尺寸。 （5）按标准的图纸尺寸打印图形。

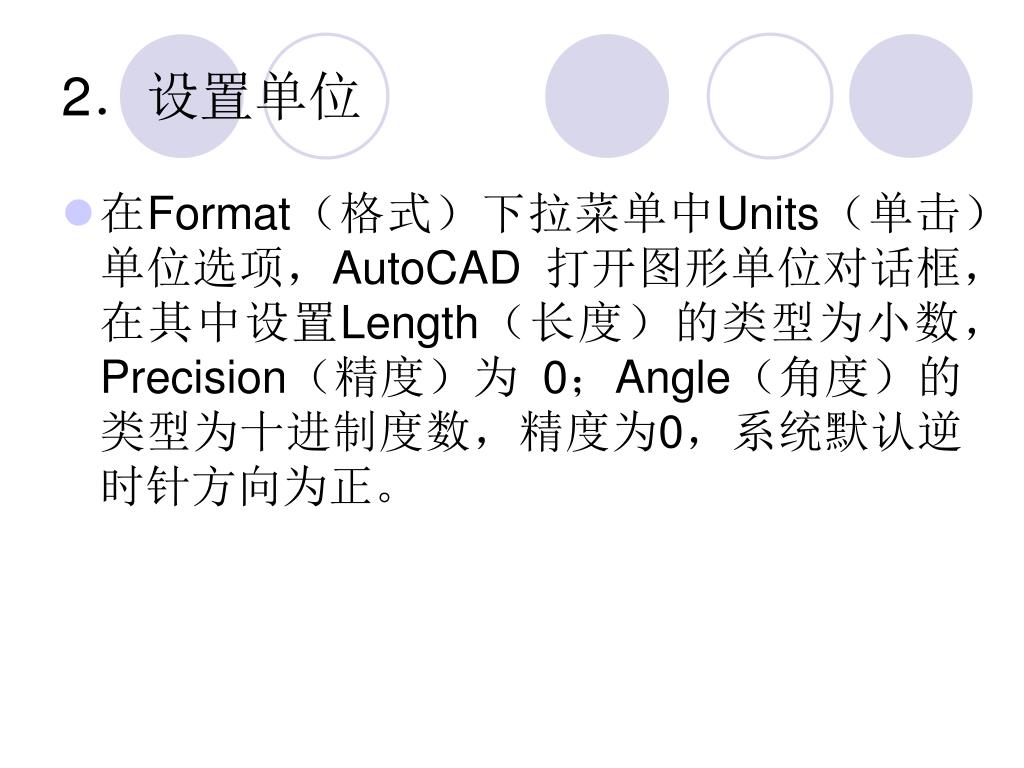

  7. 2．设置单位 • 在Format（格式）下拉菜单中Units（单击）单位选项，AutoCAD 打开图形单位对话框，在其中设置Length（长度）的类型为小数，Precision（精度）为0；Angle（角度）的类型为十进制度数，精度为0，系统默认逆时针方向为正。

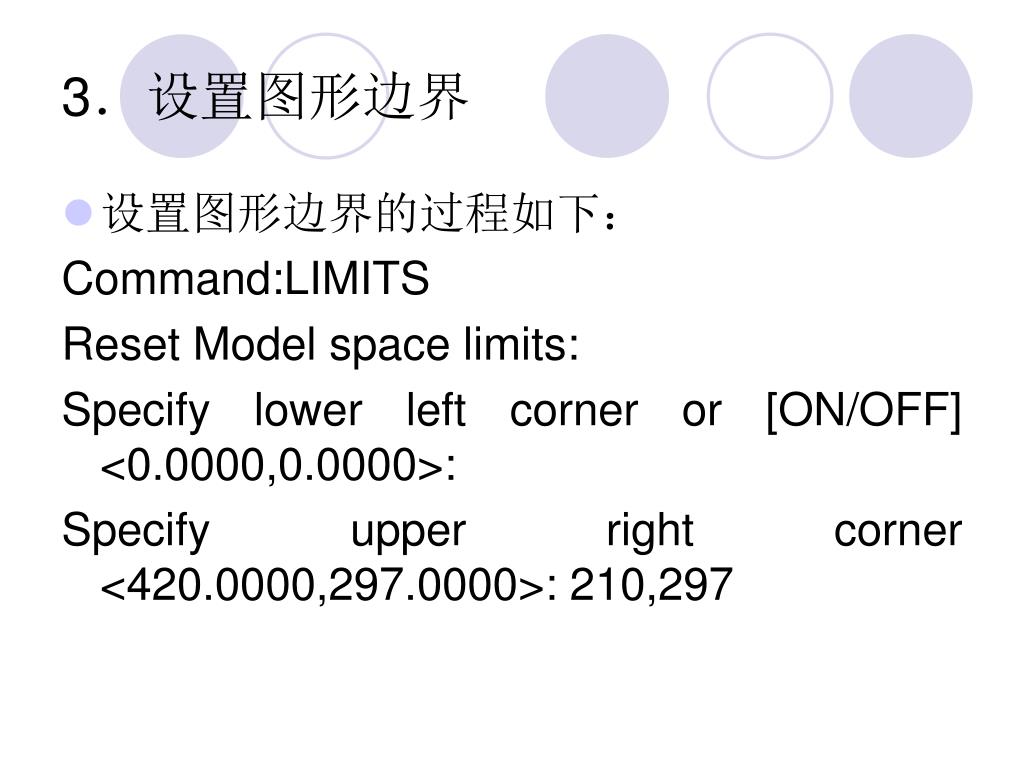

  8. 3．设置图形边界 • 设置图形边界的过程如下： Command:LIMITS Reset Model space limits: Specify lower left corner or [ON/OFF] <0.0000,0.0000>: Specify upper right corner <420.0000,297.0000>: 210,297

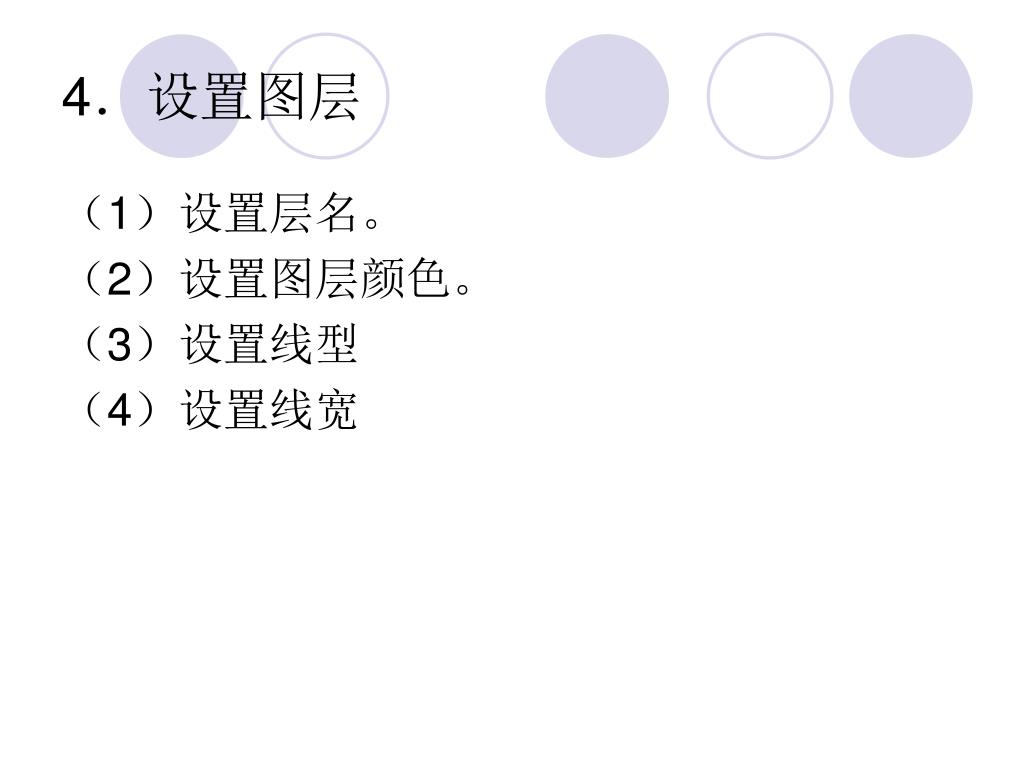

  9. 4．设置图层 （1）设置层名。 （2）设置图层颜色。 （3）设置线型 （4）设置线宽

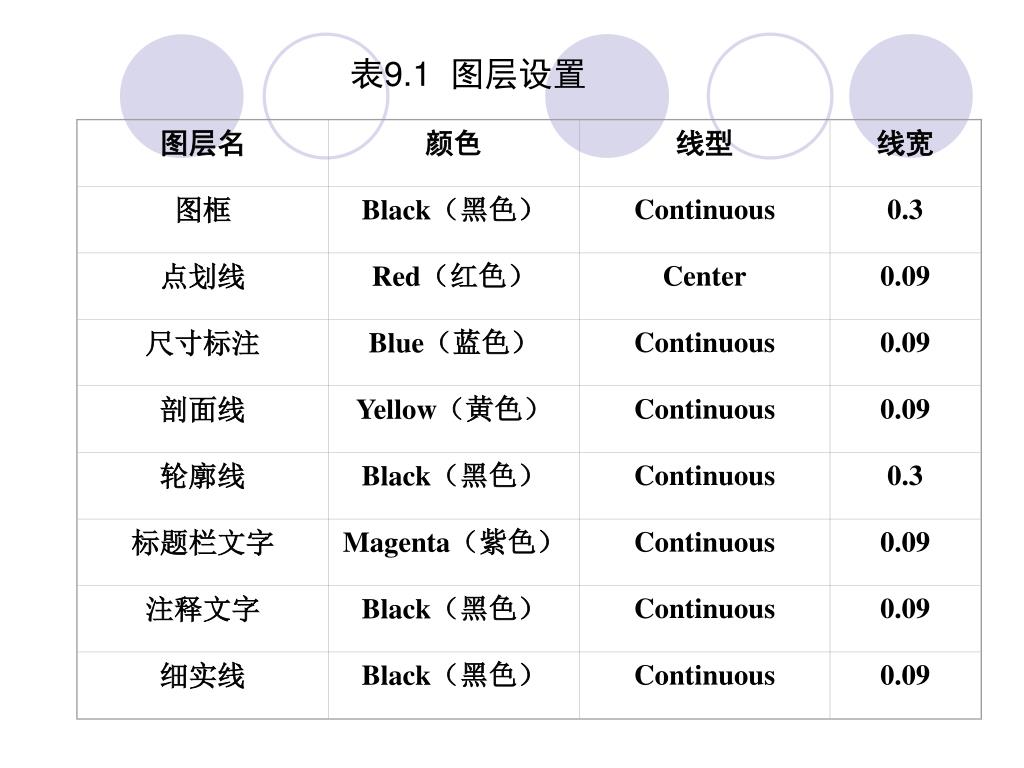

  10. 图层名 颜色 线型 线宽 图框 Black（黑色） Continuous 0.3 点划线 Red（红色） Center 0.09 尺寸标注 Blue（蓝色） Continuous 0.09 剖面线 Yellow（黄色） Continuous 0.09 轮廓线 Black（黑色） Continuous 0.3 标题栏文字 Magenta（紫色） Continuous 0.09 注释文字 Black（黑色） Continuous 0.09 细实线 Black（黑色） Continuous 0.09 表9.1 图层设置

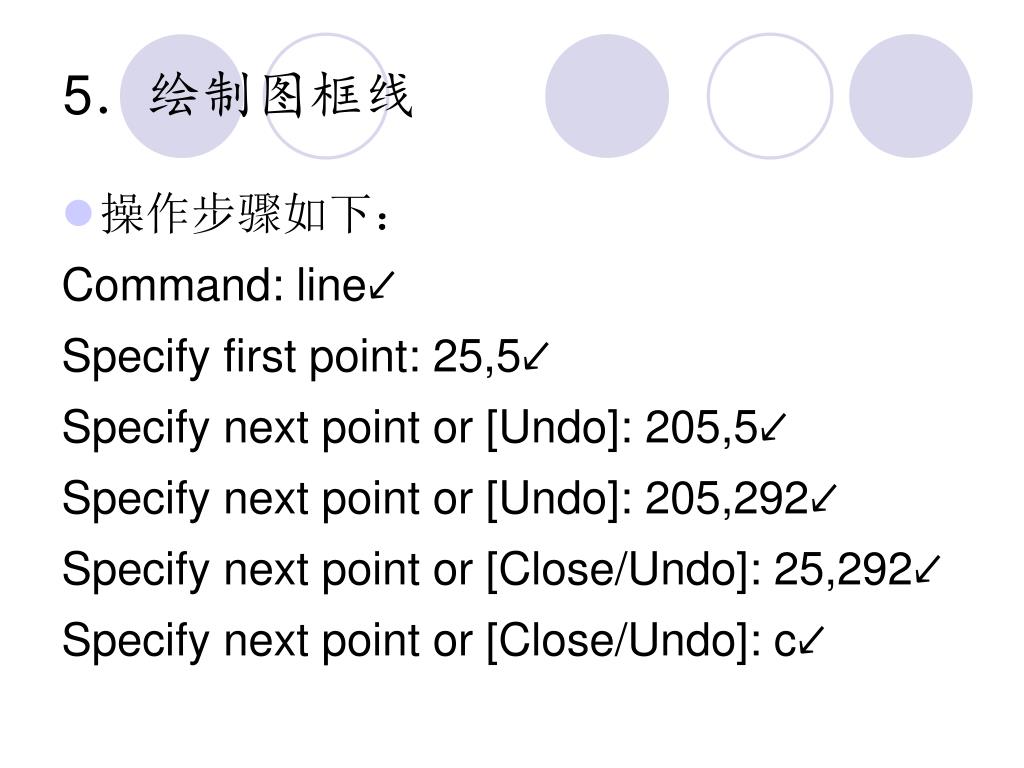

  11. 5．绘制图框线 • 操作步骤如下： Command: line↙ Specify first point: 25,5↙ Specify next point or [Undo]: 205,5↙ Specify next point or [Undo]: 205,292↙ Specify next point or [Close/Undo]: 25,292↙ Specify next point or [Close/Undo]: c↙

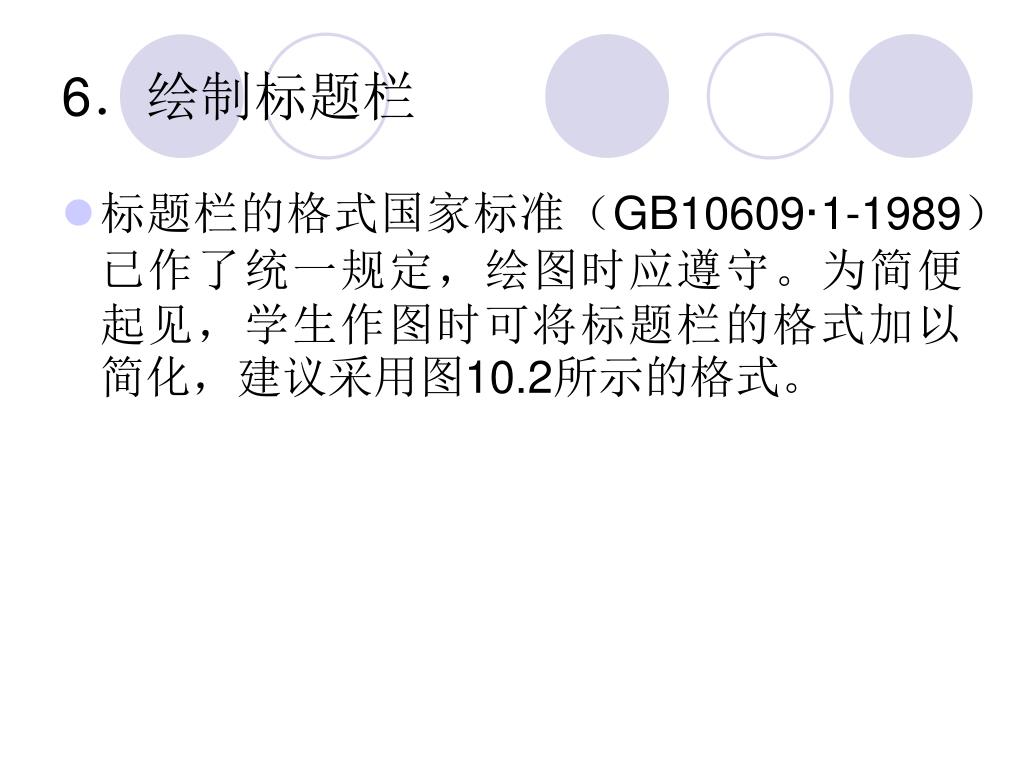

  12. 6．绘制标题栏 • 标题栏的格式国家标准（GB10609·1-1989）已作了统一规定，绘图时应遵守。为简便起见，学生作图时可将标题栏的格式加以简化，建议采用图10.2所示的格式。

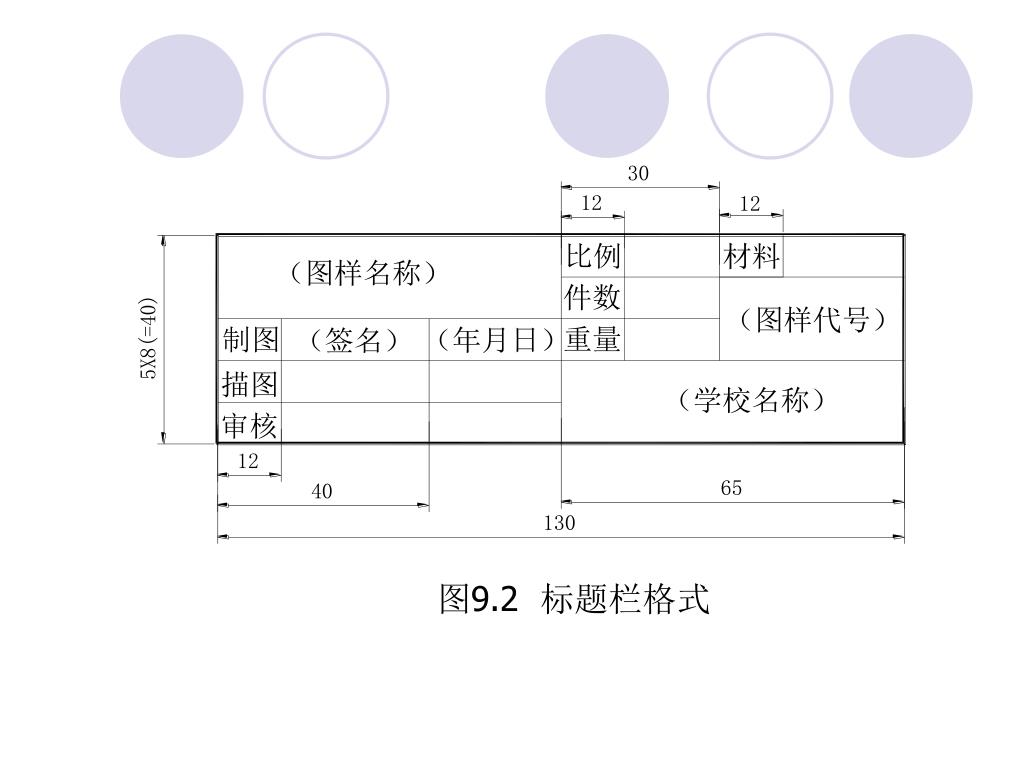

  13. 图9.2 标题栏格式

  14. 图9.3 加入标题栏后的样板图

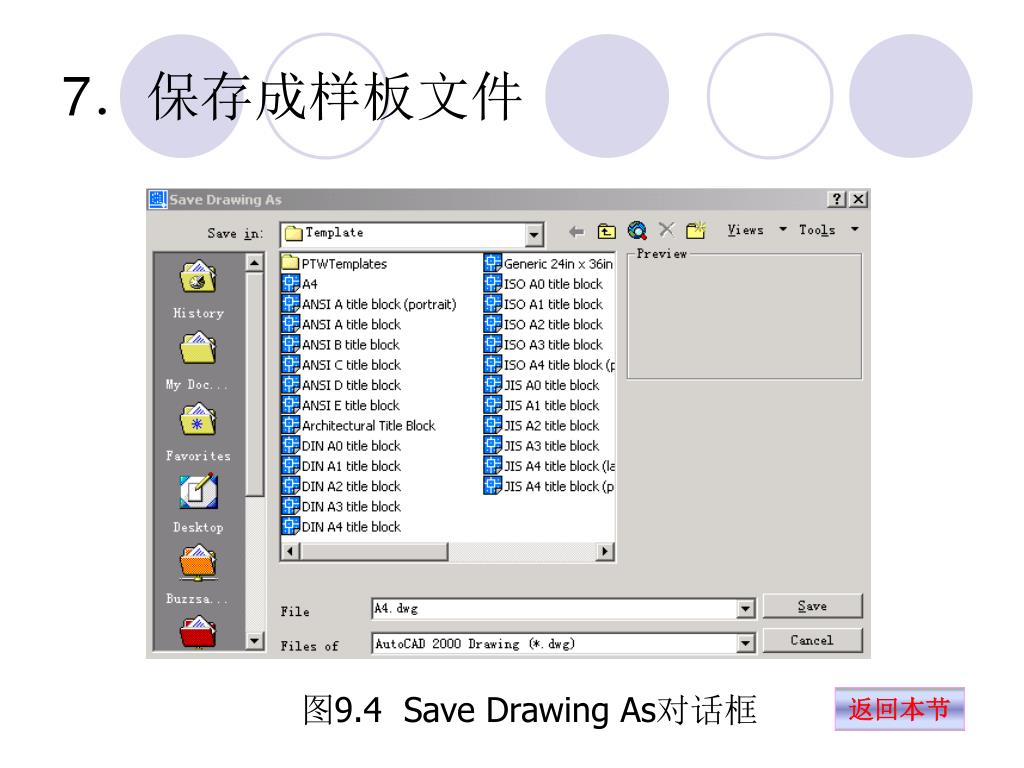

  15. 7．保存成样板文件 图9.4 Save Drawing As对话框 返回本节

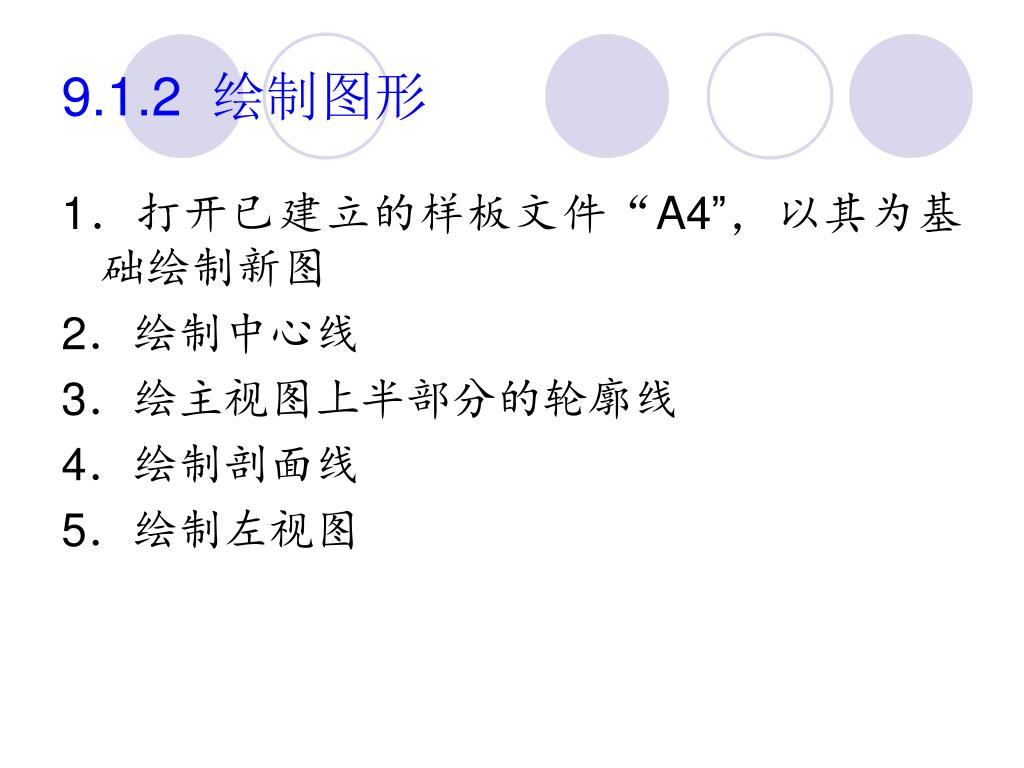

  16. 9.1.2 绘制图形 1．打开已建立的样板文件“A4”，以其为基础绘制新图 2．绘制中心线 3．绘主视图上半部分的轮廓线 4．绘制剖面线 5．绘制左视图

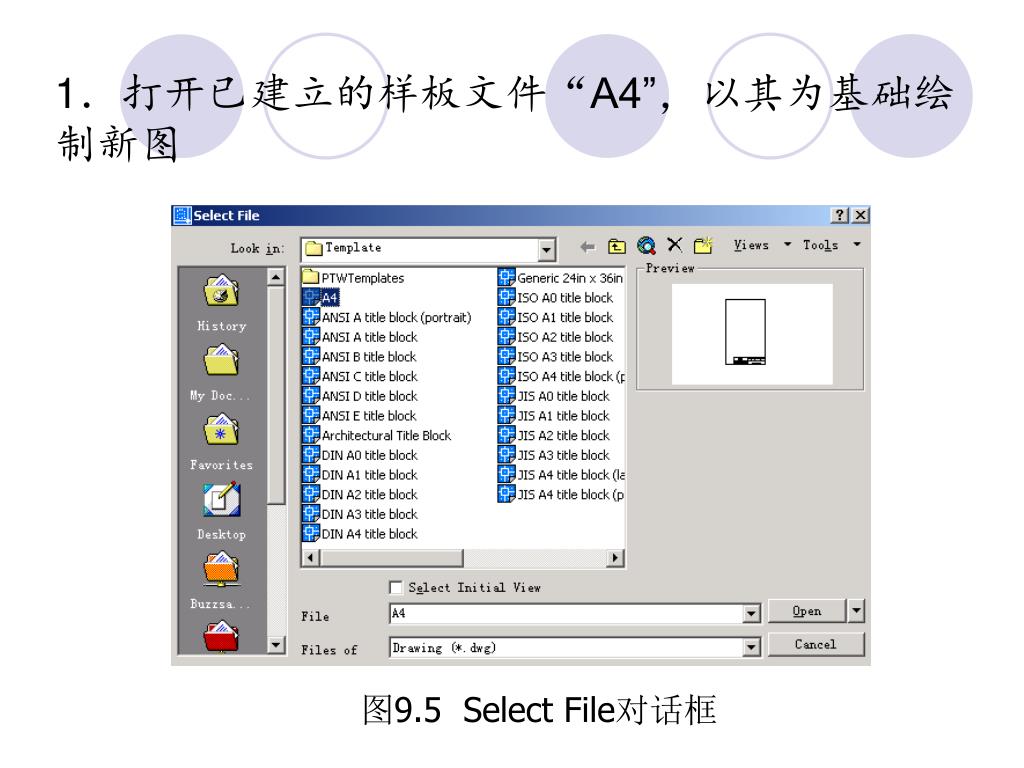

  17. 1．打开已建立的样板文件“A4”，以其为基础绘制新图1．打开已建立的样板文件“A4”，以其为基础绘制新图 图9.5 Select File对话框

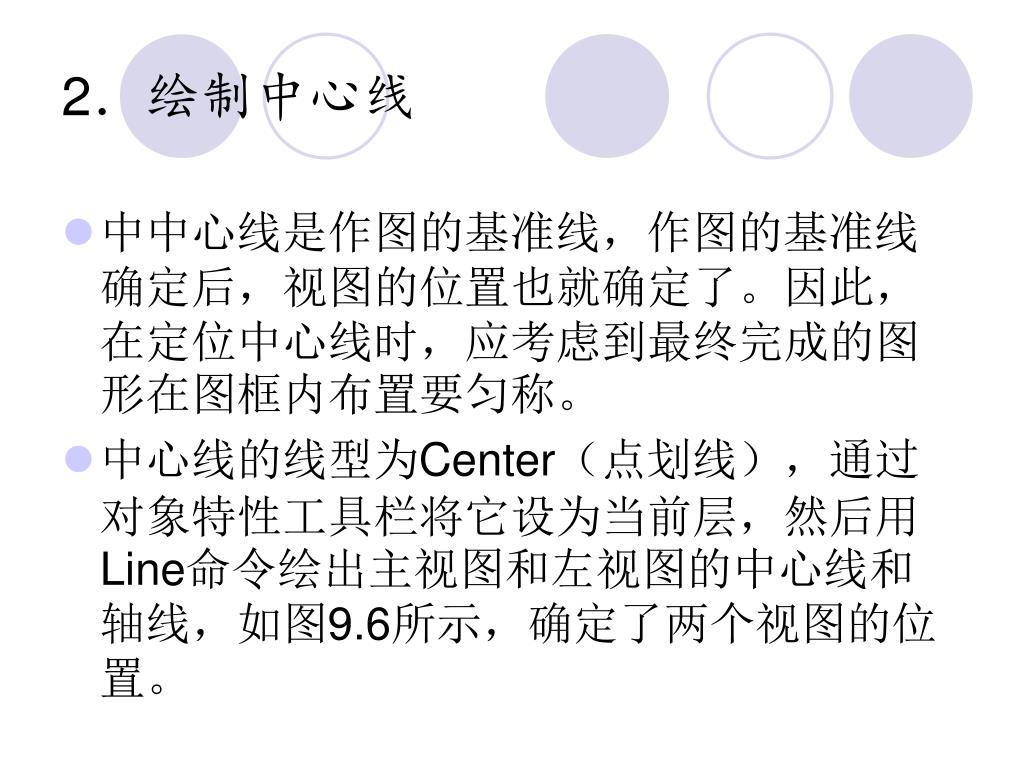

  18. 2．绘制中心线 • 中中心线是作图的基准线，作图的基准线确定后，视图的位置也就确定了。因此，在定位中心线时，应考虑到最终完成的图形在图框内布置要匀称。 • 中心线的线型为Center（点划线），通过对象特性工具栏将它设为当前层，然后用Line命令绘出主视图和左视图的中心线和轴线，如图9.6所示，确定了两个视图的位置。

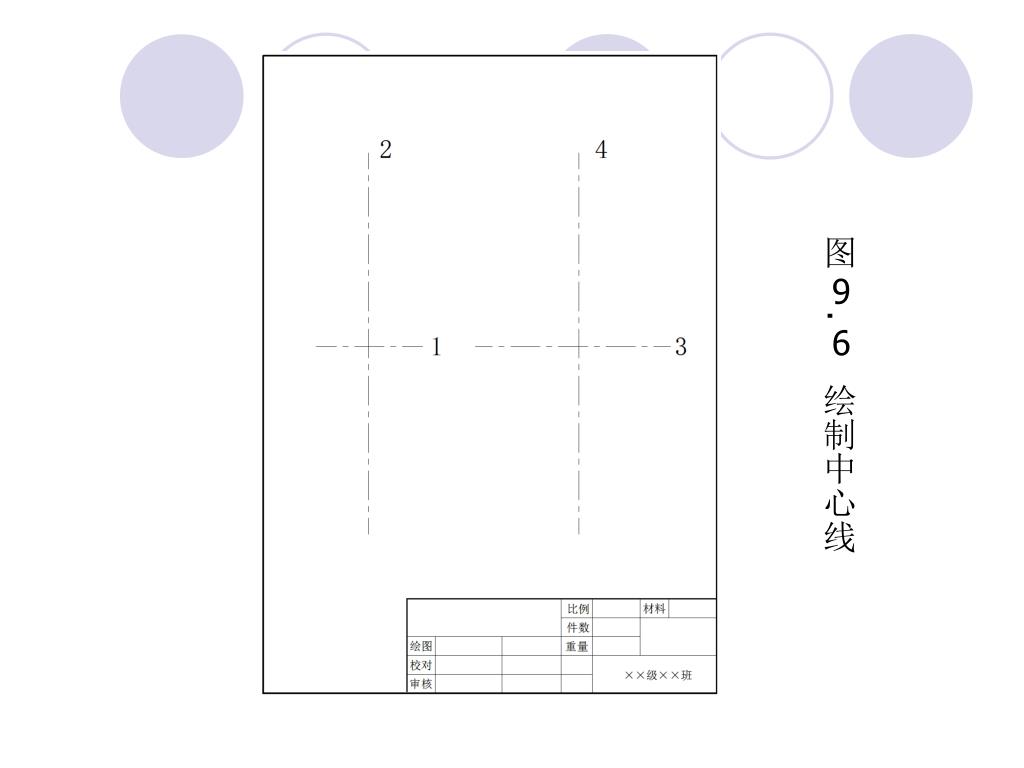

  19. 图9.6 绘制中心线

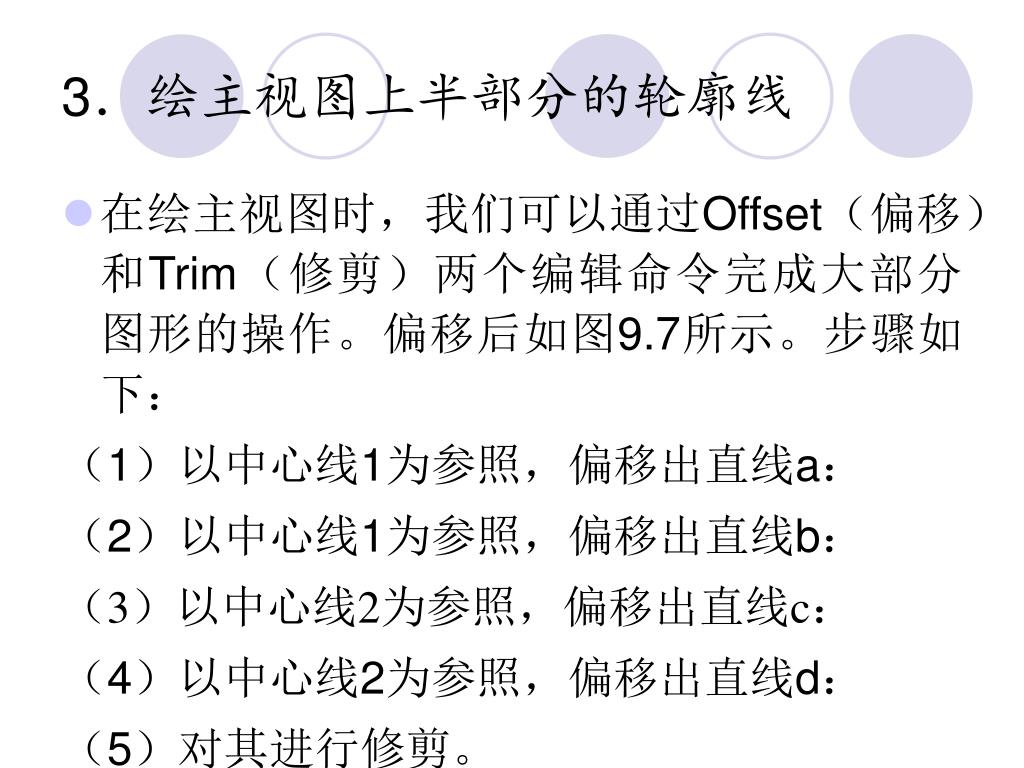

  20. 3．绘主视图上半部分的轮廓线 • 在绘主视图时，我们可以通过Offset（偏移）和Trim（修剪）两个编辑命令完成大部分图形的操作。偏移后如图9.7所示。步骤如下： （1）以中心线1为参照，偏移出直线a： （2）以中心线1为参照，偏移出直线b： （3）以中心线2为参照，偏移出直线c： （4）以中心线2为参照，偏移出直线d： （5）对其进行修剪。

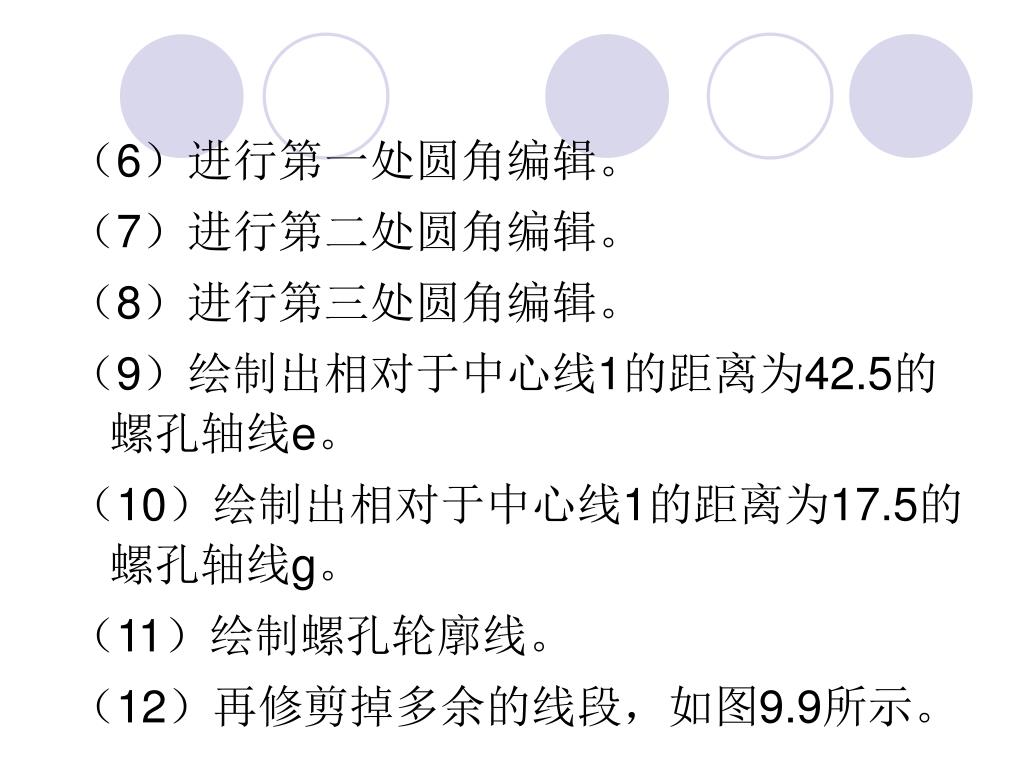

  21. （6）进行第一处圆角编辑。 （7）进行第二处圆角编辑。 （8）进行第三处圆角编辑。 （9）绘制出相对于中心线1的距离为42.5的螺孔轴线e。 （10）绘制出相对于中心线1的距离为17.5的螺孔轴线g。 （11）绘制螺孔轮廓线。 （12）再修剪掉多余的线段，如图9.9所示。

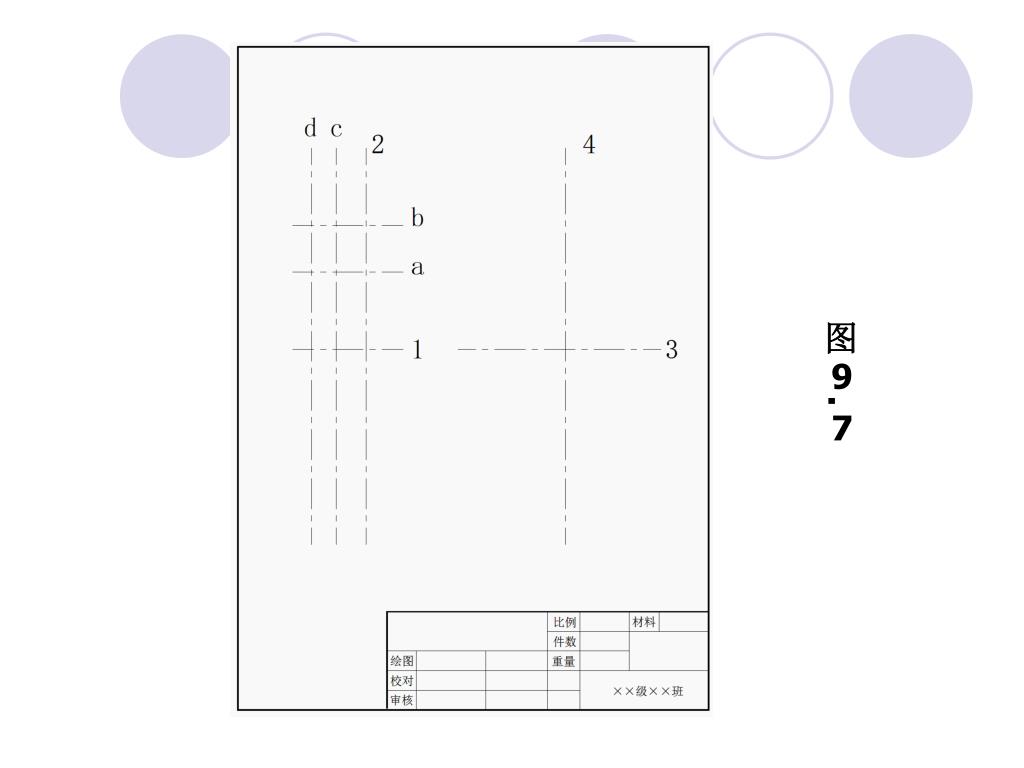

  22. 图9.7

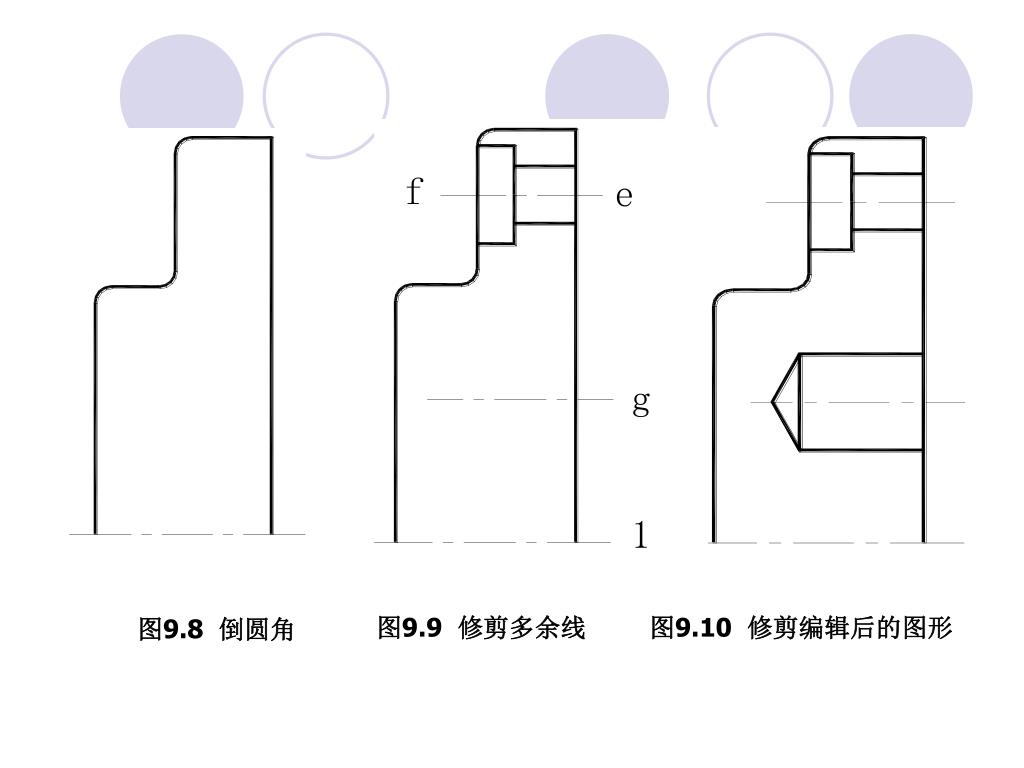

  23. 图9.9 修剪多余线 图9.10 修剪编辑后的图形 图9.8 倒圆角

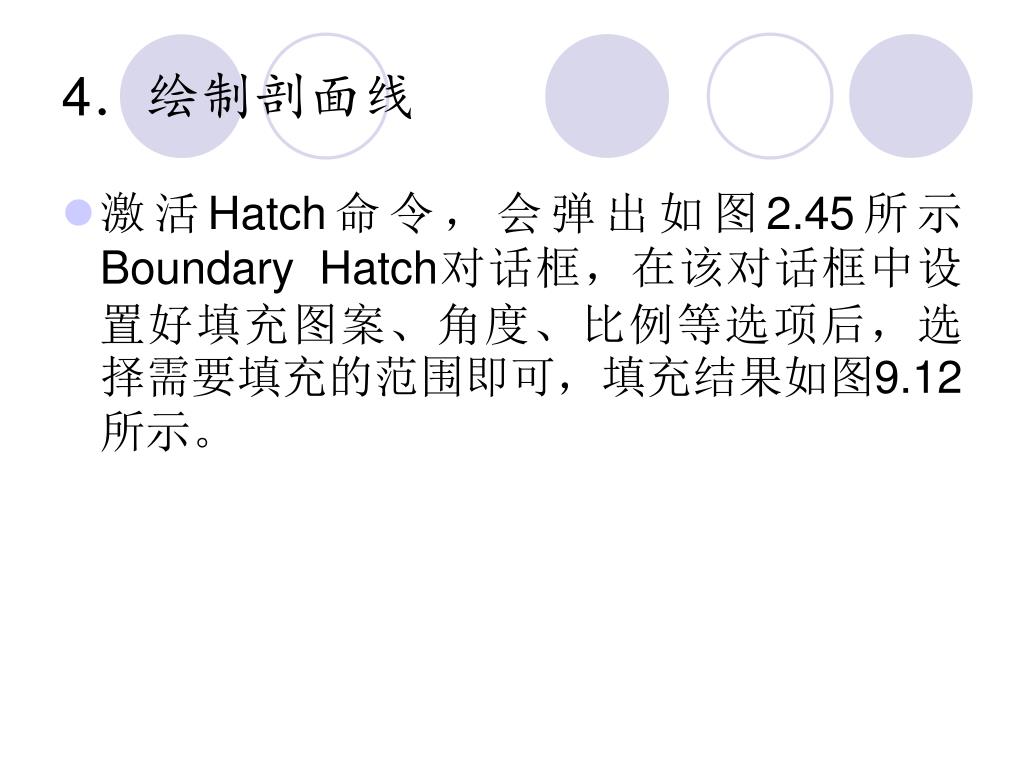

  24. 4．绘制剖面线 • 激活Hatch命令，会弹出如图2.45所示Boundary Hatch对话框，在该对话框中设置好填充图案、角度、比例等选项后，选择需要填充的范围即可，填充结果如图9.12所示。

  25. 图9.11 镜像效果 图9.12 填充效果

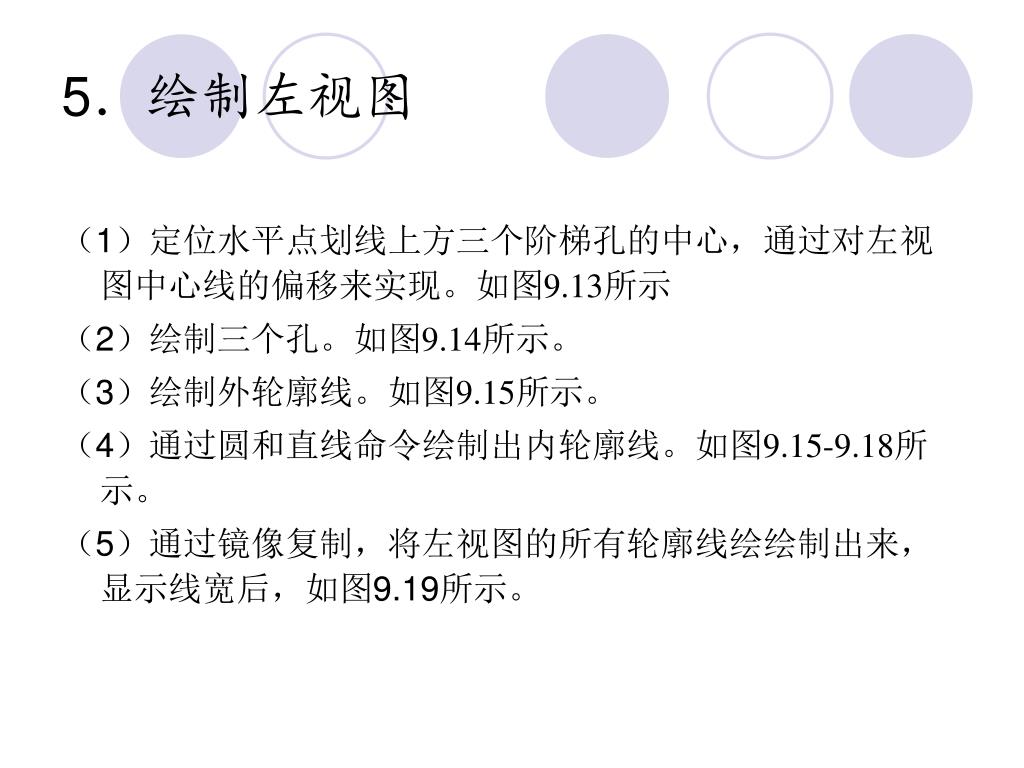

  26. 5．绘制左视图 （1）定位水平点划线上方三个阶梯孔的中心，通过对左视图中心线的偏移来实现。如图9.13所示 （2）绘制三个孔。如图9.14所示。 （3）绘制外轮廓线。如图9.15所示。 （4）通过圆和直线命令绘制出内轮廓线。如图9.15-9.18所示。 （5）通过镜像复制，将左视图的所有轮廓线绘绘制出来，显示线宽后，如图9.19所示。

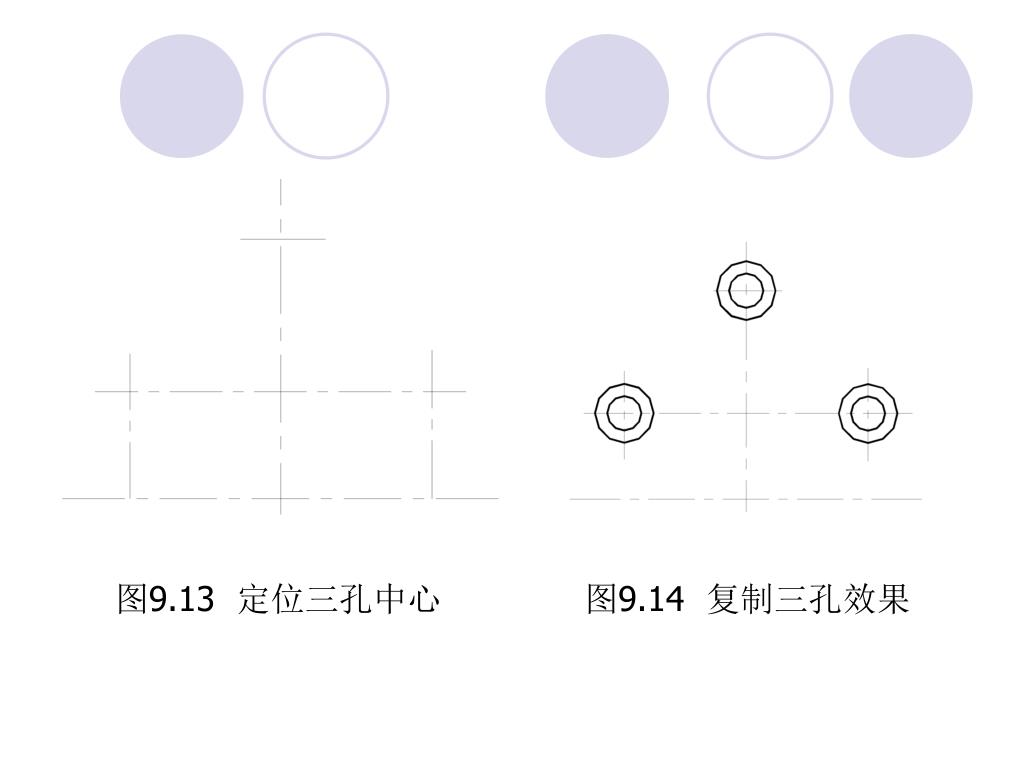

  27. 图9.13 定位三孔中心 图9.14 复制三孔效果

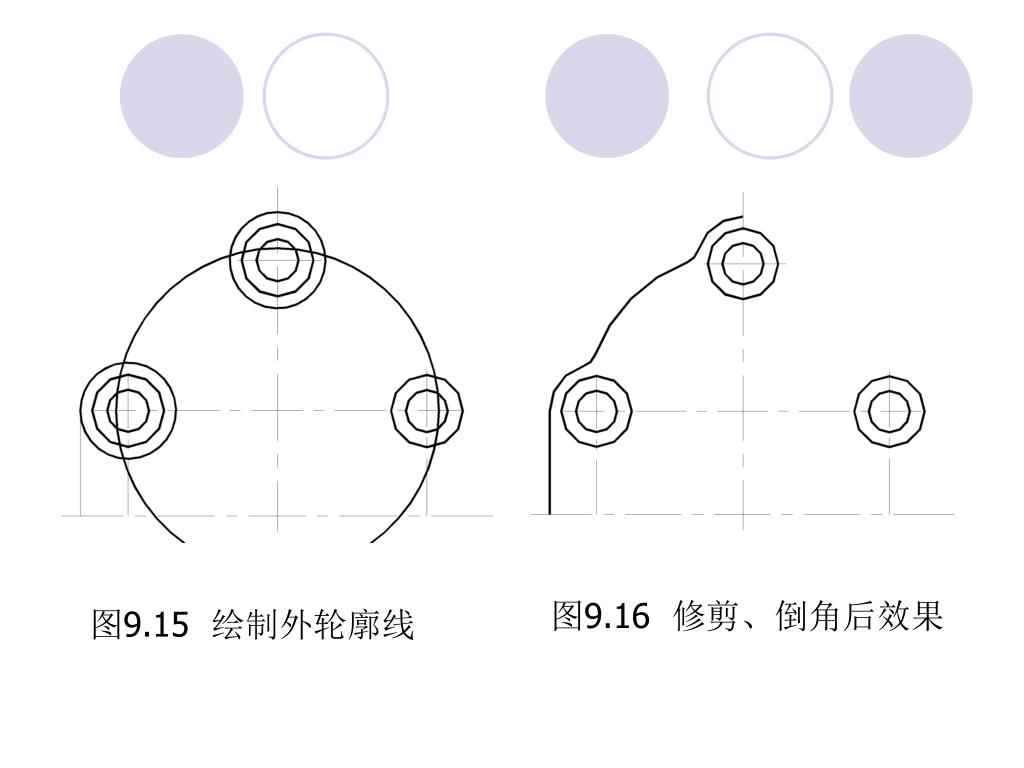

  28. 图9.16 修剪、倒角后效果 图9.15 绘制外轮廓线

  29. 图9.17 图9.18

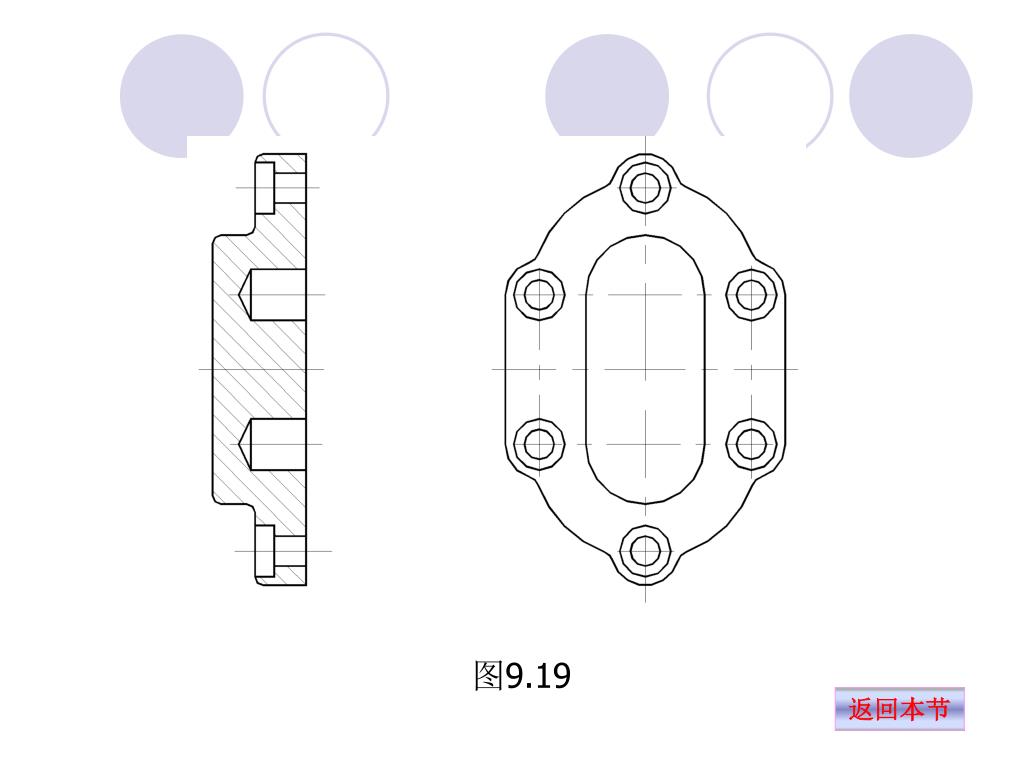

  30. 图9.19 返回本节

  31. 9.1.3 尺寸标注 1．线性尺寸标注 2．半径标注 3．直径标注 4．公差标注

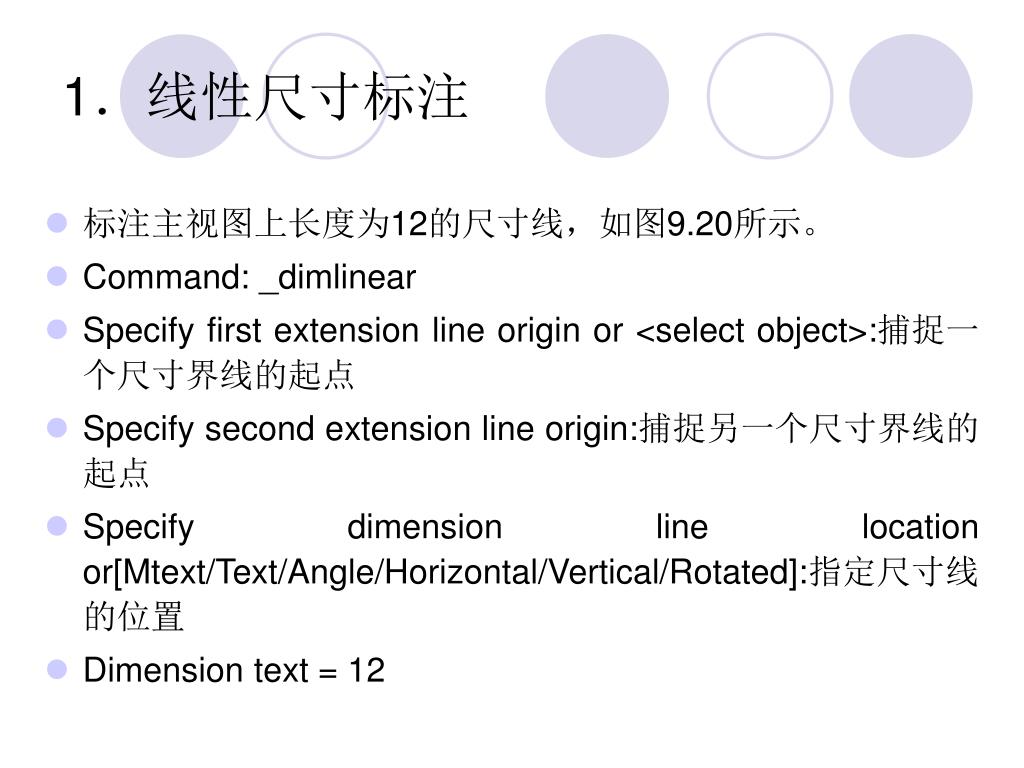

  32. 1．线性尺寸标注 • 标注主视图上长度为12的尺寸线，如图9.20所示。 • Command: _dimlinear • Specify first extension line origin or <select object>:捕捉一个尺寸界线的起点 • Specify second extension line origin:捕捉另一个尺寸界线的起点 • Specify dimension line location or[Mtext/Text/Angle/Horizontal/Vertical/Rotated]:指定尺寸线的位置 • Dimension text = 12

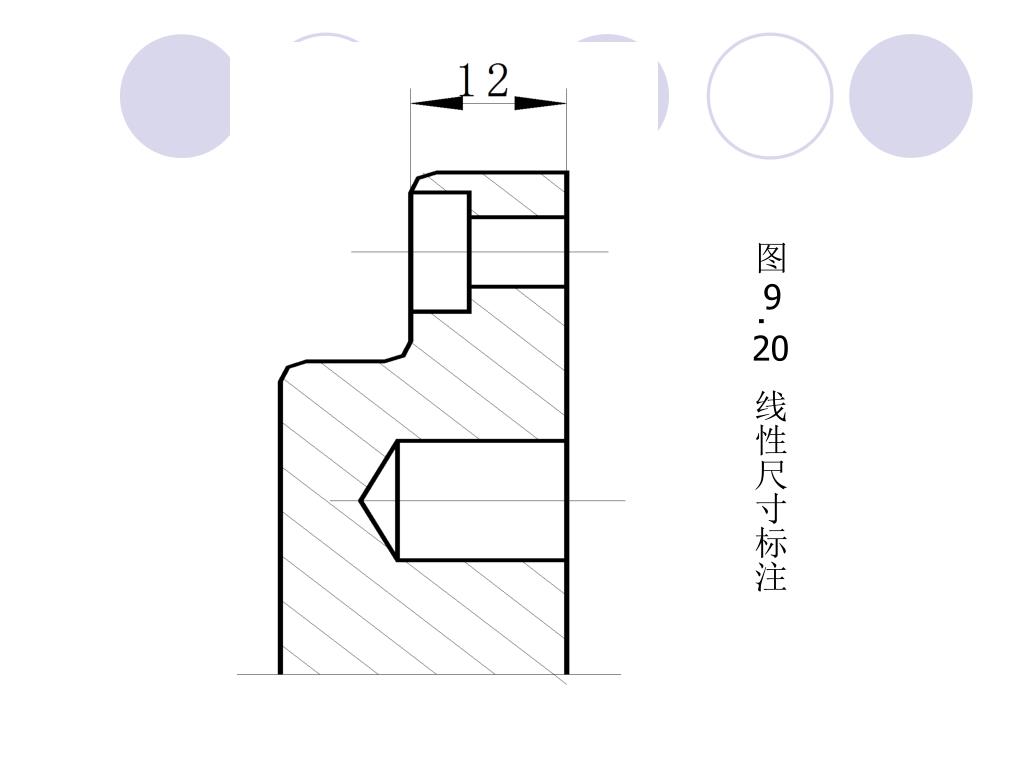

  33. 图9.20 线性尺寸标注

  34. 2．半径标注 • 标注左视图上一个半径为3的尺寸，操作步骤如下： Command: _dimradius Select arc or circle:选择左视图上的一个圆弧 Dimension text = 3 Specify dimension line location or [Mtext/Text/Angle]: 指定尺寸线的位置 如图9.21所示。

  35. 图9.21 半径标注

  36. 3．直径标注 • 标注直径为12和直径为7的两个圆的尺寸，如图9.22所示。 Command: _dimdiameter Select arc or circle:在左视图上选择直径为12的圆 Dimension text = 12

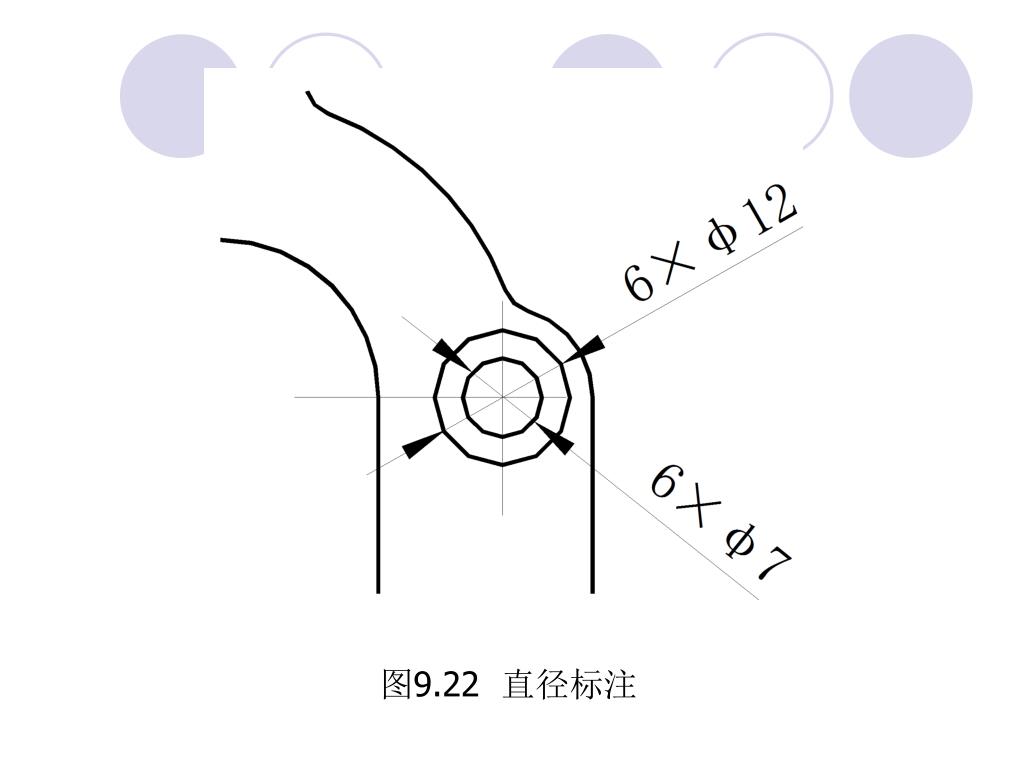

  37. 图9.22 直径标注

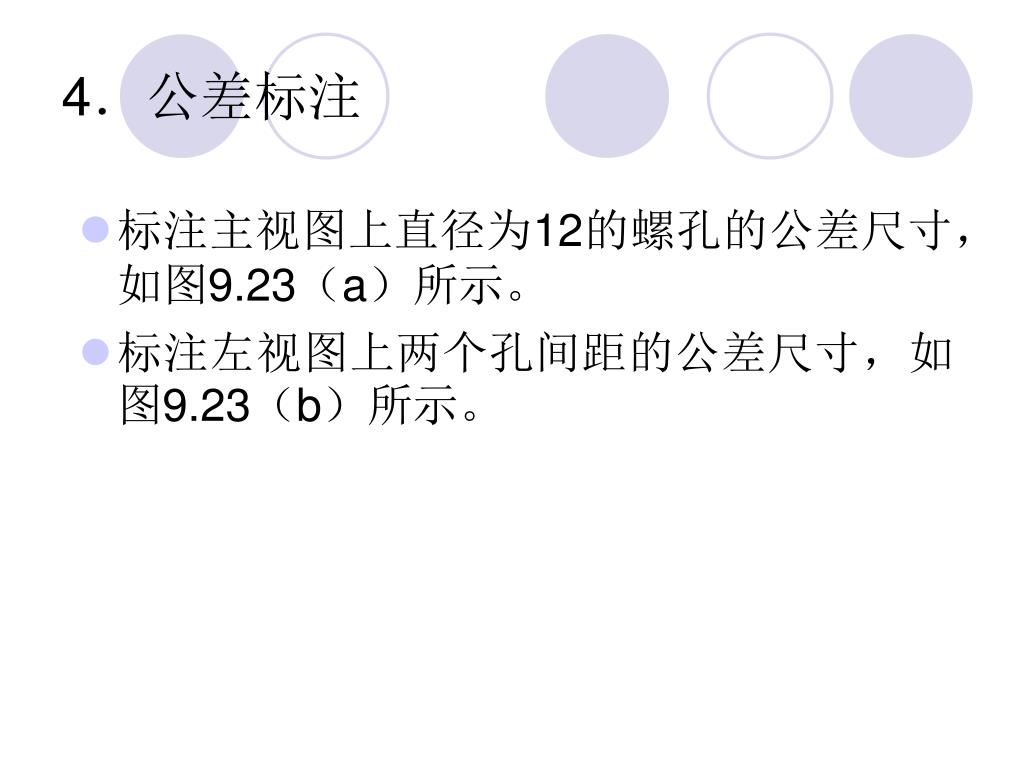

  38. 4．公差标注 • 标注主视图上直径为12的螺孔的公差尺寸，如图9.23（a）所示。 • 标注左视图上两个孔间距的公差尺寸，如图9.23（b）所示。

  39. （a）螺孔公差尺寸标注 （b）孔间公差尺寸标注 图9.23 公差标注 返回本节

  40. 9.1.4 粗糙度标注 1．制作粗糙度的图块 2．标注粗糙度

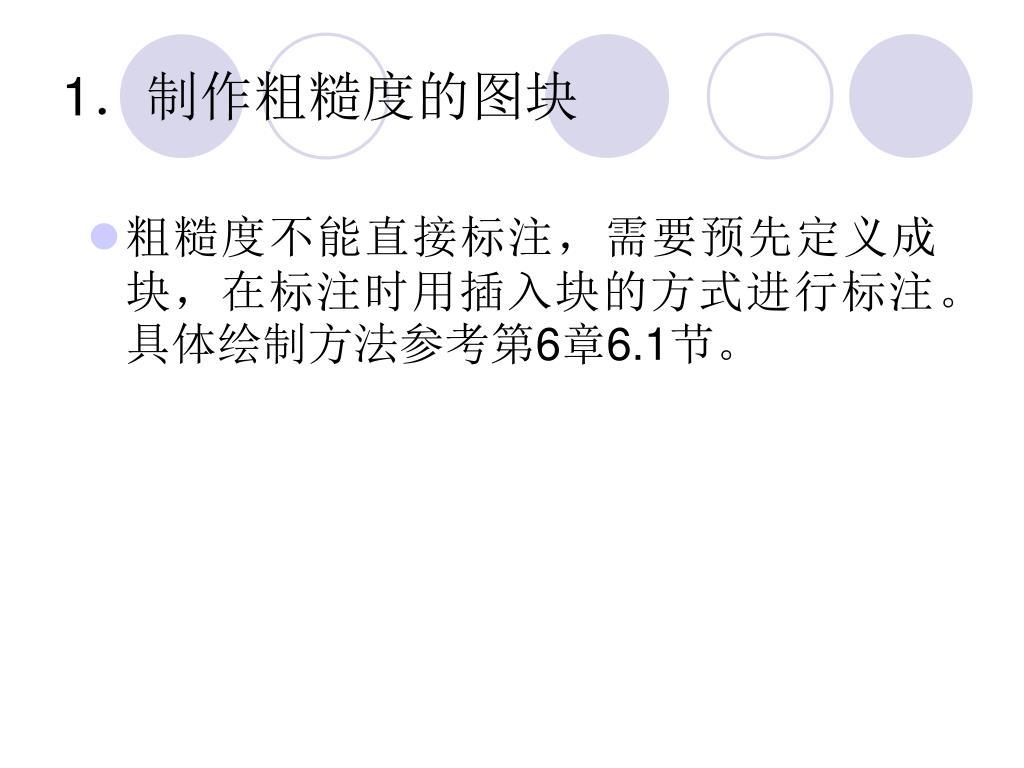

  41. 1．制作粗糙度的图块 • 粗糙度不能直接标注，需要预先定义成块，在标注时用插入块的方式进行标注。具体绘制方法参考第6章6.1节。

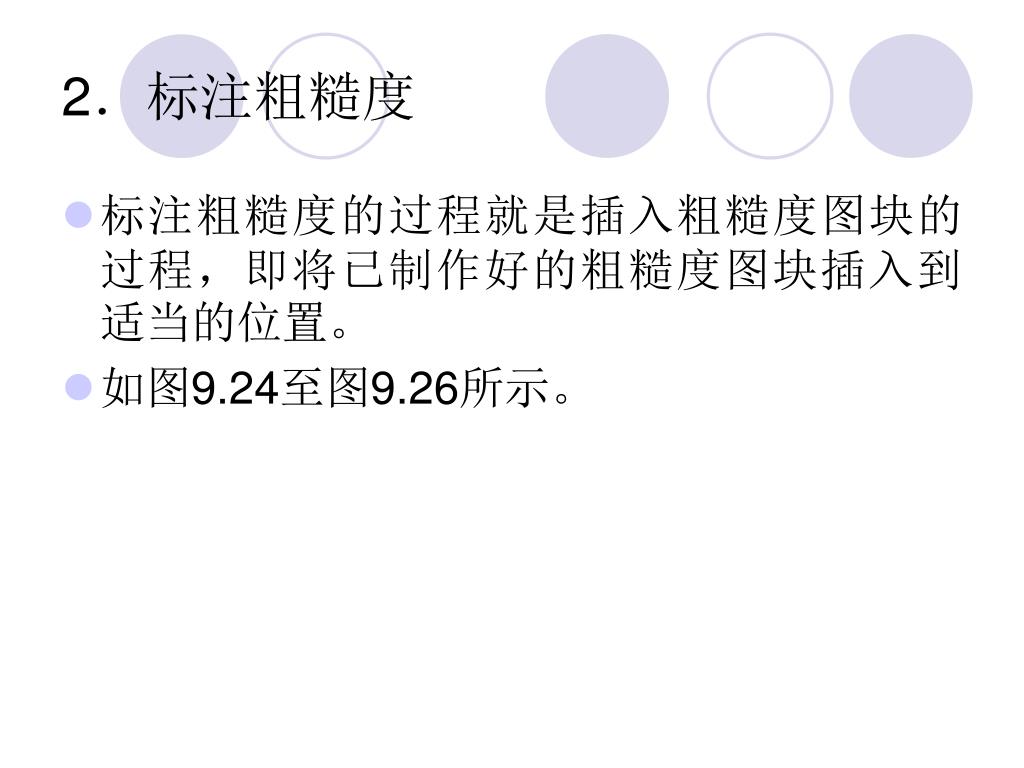

  42. 2．标注粗糙度 • 标注粗糙度的过程就是插入粗糙度图块的过程，即将已制作好的粗糙度图块插入到适当的位置。 • 如图9.24至图9.26所示。

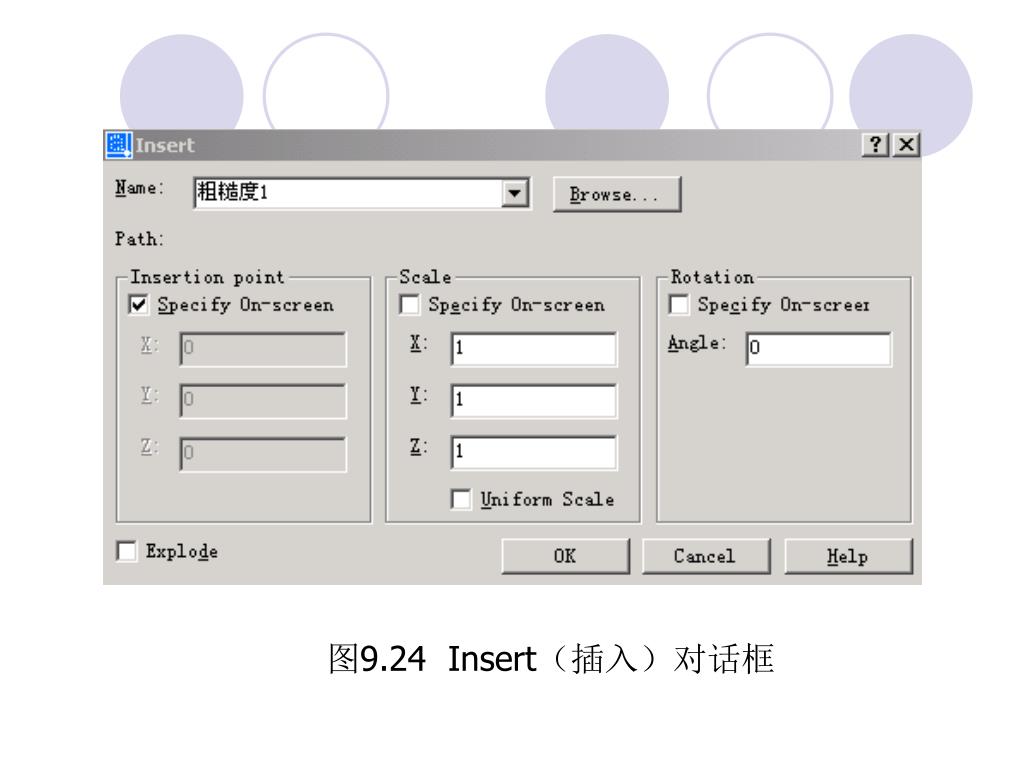

  43. 图9.24 Insert（插入）对话框

  44. 图9.25 粗糙度标注

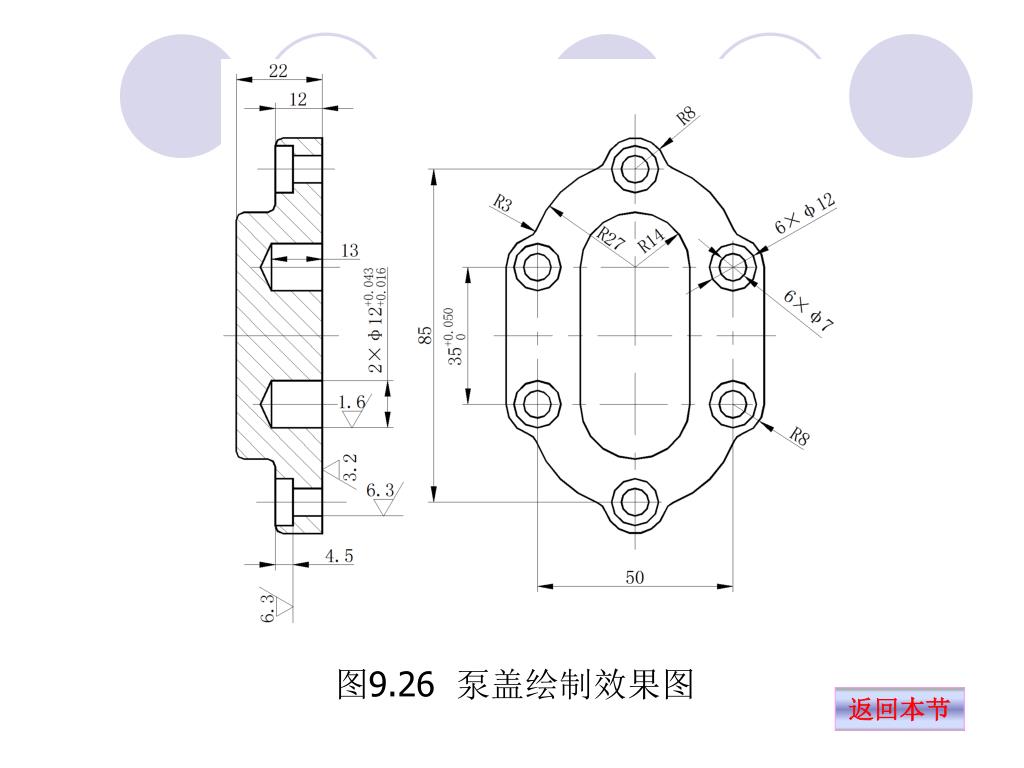

  45. 图9.26 泵盖绘制效果图 返回本节

  46. 9.1.5 文字注释 • 在工程绘图中，技术要求和其他的一些文字注释是必不可少的。在图形中插入文字注释可以用单行文字和多行文字两种方法。 • 文字注释时，文字注释层设为当前层进行。 返回本节

  47. 9.1.6 填写标题栏 • 标题栏的填写，也可以用单行文字和多行文字两种方法输入文字。填写标题栏时，将标题栏层设为当前层进行。 • 这样，通过一系列操作，完成了整个图形的绘制，结果如图9.1所示。 返回本节

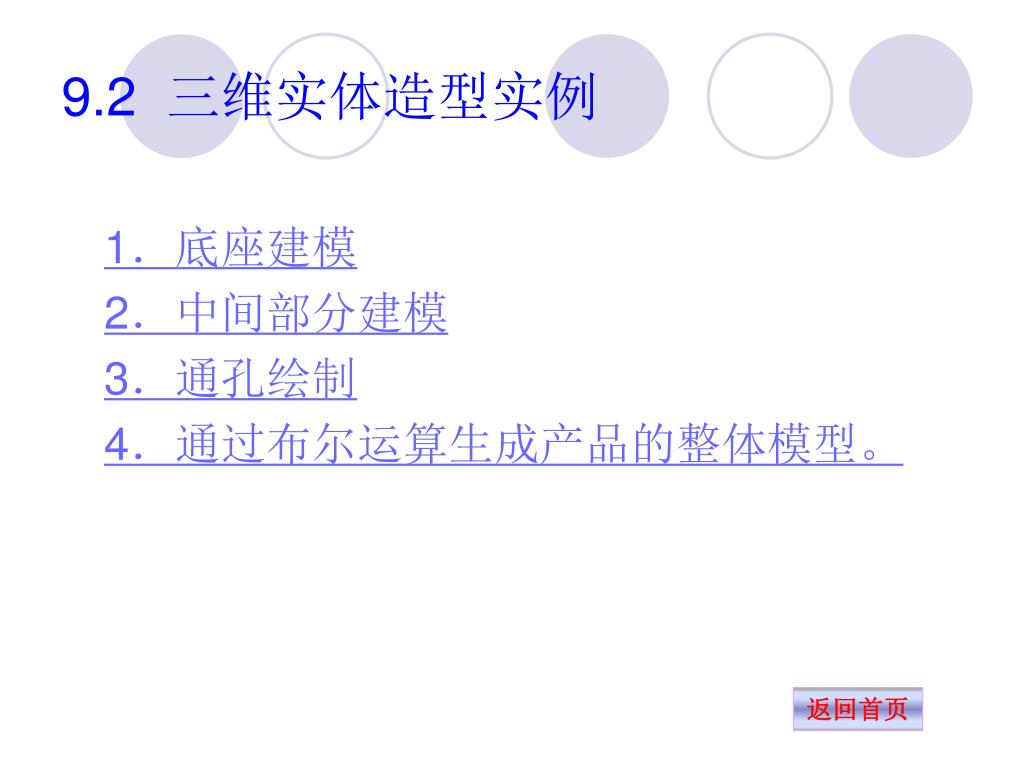

  48. 9.2 三维实体造型实例 1．底座建模 2．中间部分建模 3．通孔绘制 4．通过布尔运算生成产品的整体模型。 返回首页

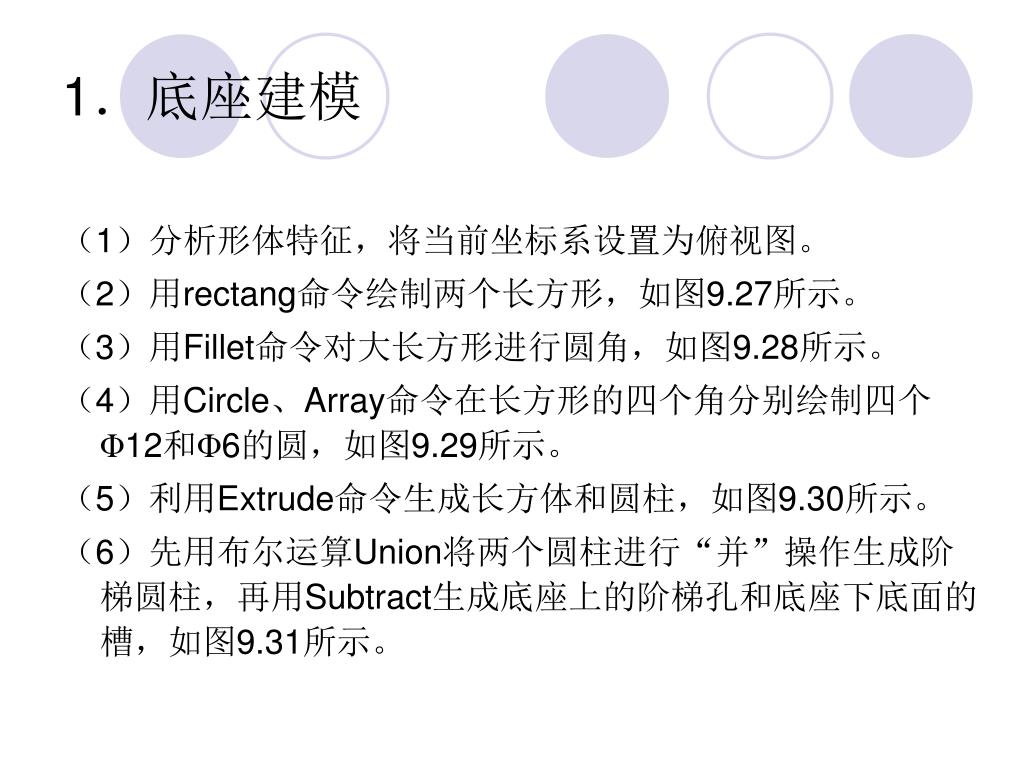

  49. 1．底座建模 （1）分析形体特征，将当前坐标系设置为俯视图。 （2）用rectang命令绘制两个长方形，如图9.27所示。 （3）用Fillet命令对大长方形进行圆角，如图9.28所示。 （4）用Circle、Array命令在长方形的四个角分别绘制四个Φ12和Φ6的圆，如图9.29所示。 （5）利用Extrude命令生成长方体和圆柱，如图9.30所示。 （6）先用布尔运算Union将两个圆柱进行“并”操作生成阶梯圆柱，再用Subtract生成底座上的阶梯孔和底座下底面的槽，如图9.31所示。

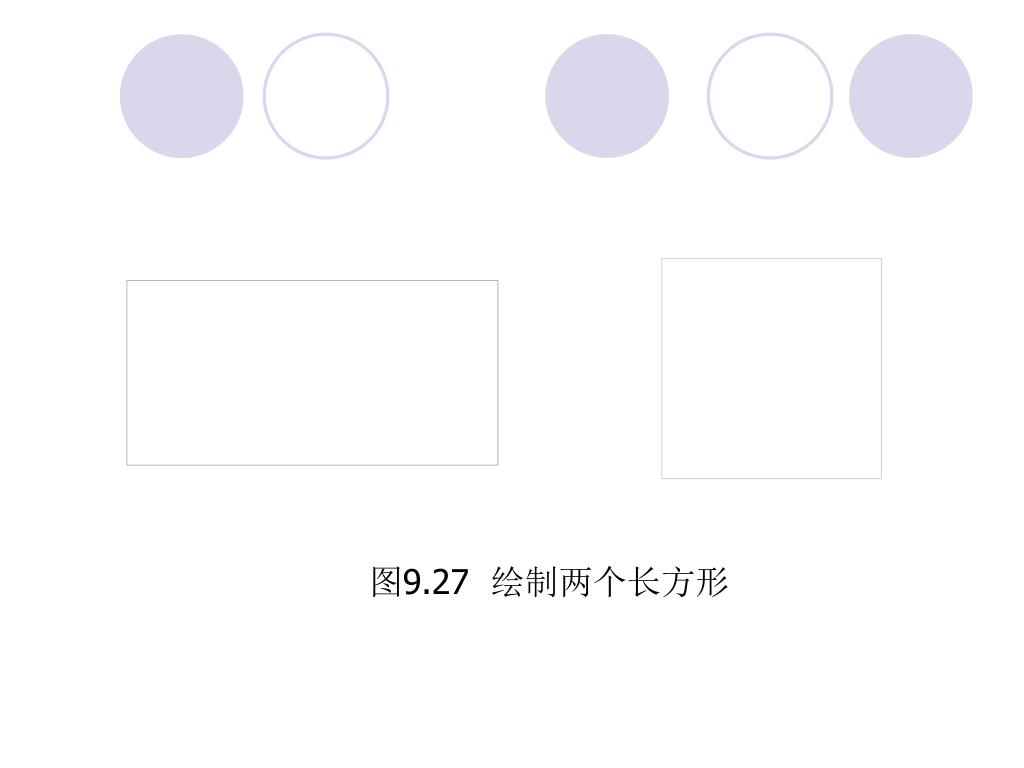

  50. 图9.27 绘制两个长方形
