  1. 数字减影血管造影技术原理及应用 93K1B 077111 韩旭 指导教师:刘尚辉

  2. 数字减影血管造影技术原理及应用 数字减影血管造影 简介 原理 应用 发展 Company Logo

  3. 数字减影血管造影的简介 数字减影血管造影(Digtal Subtraction Angiography DSA)又称: 数字血管成像(Digtal Vascular Image DVI) 是一项X射线成像与 电子计算机数字图像处理 综合应用技术,使血管增 强到肉眼可见水平 。 下一页 Company Logo

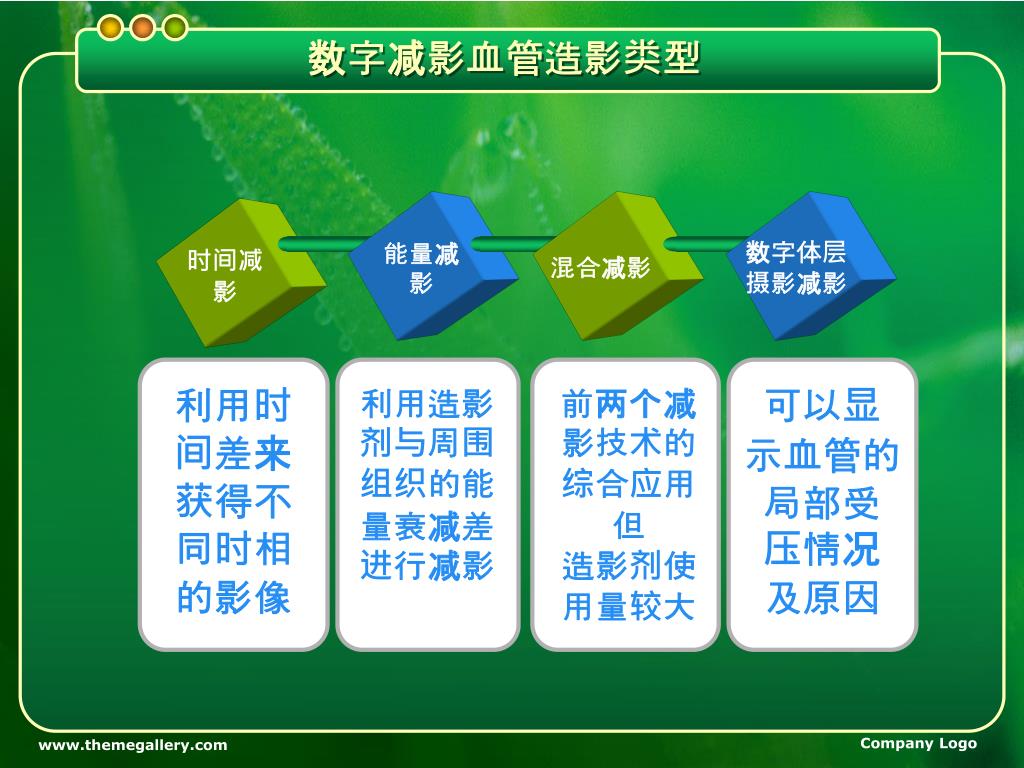

  4. 数字减影血管造影类型 数字体层 摄影减影 能量减影 混合减影 时间减影 利用时间差来获得不同时相的影像 利用造影剂与周围组织的能量衰减差进行减影 前两个减影技术的综合应用但 造影剂使用量较大 可以显示血管的局部受压情况及原因 Company Logo

  5. 时间减影基本原理 返回 Company Logo

  6. 能量减影基本原理 返回 Company Logo

  7. 数字减影血管造影的原理 1 X射线数字影像的获取 2 血管造影技术 3 数字减影处理技术 4 图像的输出与储存 Company Logo

  8. (一)X射线数字影像的获取 X射线数字 影像的获取 要求必须是 数字图像 采集同一部位造 影前后两次影像 下一页 Company Logo

  9. (二)血管造影技术 血管造影技术就是向血液中注射显影剂,是血管在X射线的照射下能够被显示出来。现在血管造影技术已经十分成熟,普遍使用的血管造影剂为碘试剂,在少见的有使用碘试剂禁忌症的病例中,会使用二氧化碳作为造影剂。 下一页 Company Logo

  10. 注射显影剂前、后各种组织信号强度(x±s) 下一页 Company Logo

  11. (三)数字减影处理技术 数字减影技术可谓是DSA技术核心 它是利用计算机数字图像运算中的减法函数 进行计算分析的 = — 下一页 Company Logo

  12. (四)图像的输出与储存 数字减影像再经模转换器 (A converter)处理后既可转换为模拟图像,并以不同灰阶度的影像显示于电视监视屏上,可实时观察到其动态,即实时显像。未经数模转换的数字减影像可输入磁盘记录存档作永久存储。 返回 Company Logo

  13. 数字减影血管造影技术的应用 肿瘤及血管 畸形的检查 介入手术基础辅助技术 应用 Company Logo

  14. (一)肿瘤及血管畸形的检查 有许多肿瘤隐藏在血管内很难发现,而血管畸形由于与周围组织界限不是很明显,更是普通的影像设备所难以检查出来的。因此常常延误了最好的治疗时机。 下一页 Company Logo

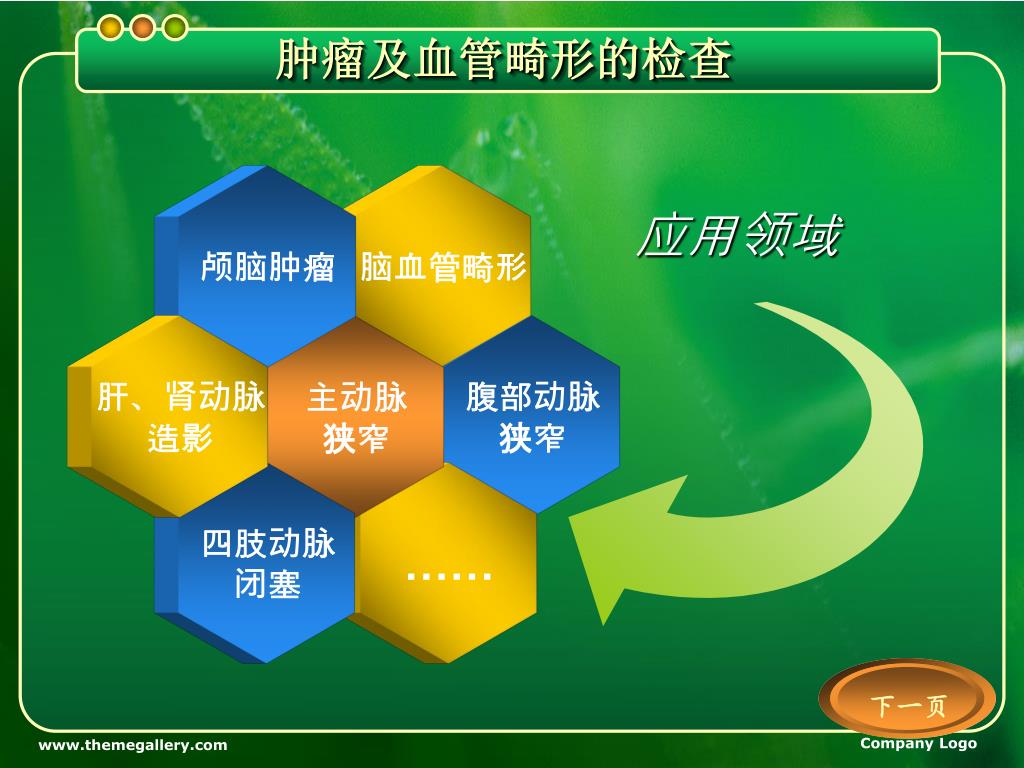

  15. 脑血管畸形 颅脑肿瘤 肝、肾动脉 造影 腹部动脉 狭窄 主动脉 狭窄 四肢动脉 闭塞 …… 肿瘤及血管畸形的检查 应用领域 下一页 Company Logo

  16. (二)介入手术基础辅助技术 介入放射学的应用: 在介入放射学中,利用DSA的引导管方式,能实时显示导管或导丝在血管内推进的情况,并清楚地观察其与血管的关系,使其头部的定位更为精确,因而能加速选择性或超选择性插管的操作。也有助于各种介入性操作,如出血病灶和畸形血管的栓塞,肿瘤血管的栓塞或局部注入化学药物,采用气囊导管对狭窄的血管施行腔内成形术等.可以说没有DSA就没有介入手术。 返回 Company Logo

  17. 数字减影血管造影技术优点 可做动态研究 多种 后处理功能 图像密度 分辨率高 ADVANTAGE 快速校正 图像伪影 图像信息 数字化 便于储存研究 下一页 Company Logo

  18. 数字减影血管造影技术缺点 视野小 较长部位 须多次曝光 辐射剂量大 DISADVANTAGE 静脉DSA分辨率低 运动时易出现伪影 下一页 Company Logo

  19. 前沿技术发展 图像融合化 图像立体化 峰值保持采样 双平面造影 最佳角度定位 节约造影剂和手术时间 自动寻找最佳投射角度 获得了更多诊断信息 缩短检查时间 增加了观察的角度 提高影像质量 有助于全方位检查 降低手术风险。 减少对比剂用量 减小照射量 下一页 Company Logo

  20. 数字减影血管造影综述 通过以上论述,基本阐明了DSA技术的工作原理以及临床应用。我们不仅要了解技术本身,更重要的是我们还要了解技术发明的过程、经验和想法,以便我们也能够创新发明出性能更强大的医学影像设备。为患者带来福音! 下一页 Company Logo

  21. Thank You ! ! 再 见
