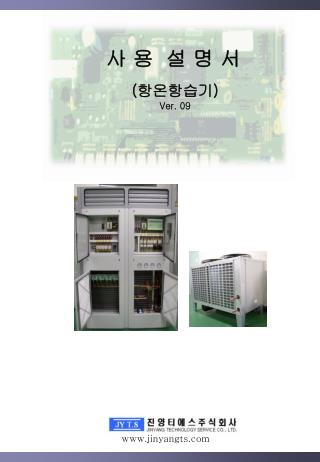

사 용 설 명 서 (항온항습기) Ver. 09 www.jinyangts.com
주 의 사 항 ………………………………… 3 제 품 구 성 ………………………………… 5 사용 설명서 개요………………………………… 7 사 용 방 법 ………………………………… 9 전 기 도 면 ………………………………… 18 가습기 주의사항………………………………… 20 자 가 진 단 ………………………………… 26 월별,계절별 점검 ………………………………… 33 항온항습기 점검표 ………………………………… 35 제품보증서 ………………………………… 36 2 http://www.jinyangts.com
Ⅰ 사용 설명서 개요 1-1 취급상의 주의 사항 1) 조작상의 부탁 말씀 가. 운전 중 자주 ON/OFF 시키거나, MAIN N.F.B를 조작하는 것은 위험합니다. 나. 운전 중에 CASE PANEL을 열거나, 기계의 내부 장치들을 조작하지 않도록 하십시오. 다. PANEL을 열거나 닫을 때 기계에 충격을 주지 않도록 해 주십시오. 라. MAIN N.F.B는 3～4일 이상 오래 사용하지 않을 때만 OFF해 주십시오. 마. MAIN N.F.B를 OFF시킨 후 다시 사용할 경우 예열시간을 충분히 주십시오. 2) 취급상의 부탁 말씀 가. 기계 내부에는 고전압 부위가 있으며, 또한 구동장치가 있으므로 사용설명서에 쓰여 져 있 는 곳 이외 또는 관계자 외에는 촉수 엄금하여 주십시오. 나. 기계의 개조나 부품을 떼어내는 것은 절대 삼가 하여 주십시오. 다. 취급자(관계자) 이외에는 온・습도용 부품에 절대로 손대지 마십시오. 라. 본 사용설명서에 서술한 이상운전 상태에 대한 조치에 해당되지 않는 이상이 발생하거나, 이상상태를 처리하여도 원인이 제거되지 않을 경우는 저희 회사로 연락하여 주십시오. 연락 할 때에는 사용하고 계시는 항온항습기의 기종 및 이상상태를 요약해서 말씀해 주시면 즉시 저희 회사에서 방문하여 조치해 드리겠습니다. 3) A/S 연락 전화번호 가. 본 사 : 02)449-7452 / FAX : 02)449-0233 나. 공 장 : 032)573-5800 / FAX : 032)579-4367 1-2 항온항습기의 기능 및 주요 특성 1) 항온항습기의 기능 가. 냉방 기능 (COOLING) 압축냉동 CYCLE을 이용하여 압축기와 냉매를 사용, 증발기의 냉매 배관을 통하여 실내에서 의 열을 흡수하고 응축기에 의해서 열을 실외의 대기 중으로 방출하는 냉각 구동방식으로 구성되었으며, 증발기가 열을 흡수하는 과정에서 실내 순환 공기를 냉각 함으로서 냉방기능 이 이루어지게 됩니다. 나. 재열 및 가열 기능(REHEATING & HEATING) 실내기내에서 전기히터 및 온수, 증기 코일을 이용하여 가열을 시켜주어 증발기에 의하여 냉각된 공기를 재열 시켜주며, 또한 난방이 필요할 경우 가열을 통한 난방기능이 이루어지 게 됩니다. 다. 가습 기능(HUMIDIFY) 실내기 내부에 가습을 위한 소형 수조가 내장되어 전기 히터를 이용, 물을 가열하여 증발 시켜 주어 가습기능이 이루어지게 됩니다. 라. 제습 기능(DEHUMIDIFY) 위의 냉방기능이 수행되는 가운데 증발기의 표면에 실내 공기의 수분이 응축되어 결로가 발생 하게 됩니다. 이 과정에서 응축된 수분을 배수 시켜 주어 제습기능이 이루어집니다. 마. 공기여과 기능(AIR FILTERING) 실내 공기 순환 과정에서 항온항습기의 흡입 측에 부착된 공기여과기(AIR FILTER)를 통과 할 때 공기 중에 분포되어 있는 먼지나 이물질을 제거하는 여과기능을 갖습니다. 바. 송풍기 능(AIR FLOW) 송풍기(BLOWER)의 회전에 의한 공기의 순환을 이루게 하여 위의 각 기능에서 발휘된 성능 을 조화시켜 항온항습이 될 수 있도록 해줍니다. http://www.jinyangts.com
항온항습기능(CONSTANT TEMPERATURE & HUMIDITY CONTROL) - 위의 냉방(COOLING), 제습(DEHUMIDIFY), 가습(HUMIDIFY), 재열(REHEATING), 가열 (HEATING) 기능을 수행하여 실내기에 부착된 온도, 습도 감지기 및 자동제어장치에 의한 상호 유기적인 작동을 하게 함으로써 실내의 온도와 습도를 외기공기의 변화와 관계없이 일정하게 유지하도록 운전하게 됩니다. 2) 항온항습기의 주요 특성 가. 항온항습기의 제어 - 이상 발생시 응급 복구 조치 및 경보를 발생할 수 있는 자가진단기능 회로를 채택하였습니다. - 온도 편차 ±1℃, 습도편차 ±3%까지 제어가능 합니다. - 가습기 PAN 내의 스케일 방지를 위하여 주기적으로 자동 드레인 시킬 수 있는 TIME CONTROL WATER FLOATLESS S/W 기능을 내장하였습니다. - 가습 방식 : 에너지 절약과 응답속도를 빠르게 할 수 있는 가습 프로그램 회로를 채택 하였습니다. - 콤퓨레셔 운전 방식 : 특정 콤푸레셔의 무리한 운전을 방지하기 위한 교대운전방식 회로를 채택하였습니다. - 재열 방식 : 3 STEPS, 4STEPS, 5STEPS 선택 및 로터리 운전방식 회로를 채택하였습니다. - LED TEST : 장비가동개시 시 자동으로 FAN 및 LED 소자의 점등 TEST - 정전복귀가동 : 정전 복귀 시 과부하로 인한 N.F.B의 TRIP을 방지하기 위하여 AUTO RESTART 순차 제어 기능을 내장하였습니다. - COMPRESSOR 보호기능: PUMP DOWN CYCLE 및 SHORT CYCLE 방지회로를 내장하였습니다. - 정지 시에도 입력된 프로그램을 기억하여 재가동시 정지 전 운전상태로의 복귀 기능을 갖추었 습니다. - 가동 중 운전을 정지 시킬 때 잠열 제거용 BLOWER DELAY TYPE 으로 TIME DELAY 기능이 30초간 이루어 집니다. 나. 설치 면적의 극소화 기기의 소형화에 부응하여 기기내의 불필요한 공간을 최대한 줄이면서 보다 높은 효율을 발휘 하도록 하였고, 기기가 차지하던 공간을 최대로 줄였습니다. 다. SOFT한 조작 스위치 MICRO PROCESSOR에 의한 CONTROL 및 ONE TOUCH 방식인 BUTTON SWITCH하나로 모든 기계적, 전 기・전자적 운전 상황을 동작별로 표시되는 SIGNAL LAMP는 LED를 사용하여 높은 광도 및 수명 을 연장하였습니다. 라. 온・습도 표시 기능 운전상태 하에서의 온도・습도를 알 수 있도록 DIGITAL INDICATOR를 부착하였으며, 온도 및 습도의 설정 치와 편차의 조정이 가능하도록 하였습니다. 마. 에너지 절약 방식 온・습도 SENSOR로 부터 감지된 신호를 받아 MICRO PROCESSOR CONTROLLER에 의해 STEP 제어 기 능과 ROTARY 기능으로 편중 운전을 방지하여 정상상태 접근 시간을 크게 단축하는 것은 물론, 기기의 노화를 연장시킬 수 있도록 하였습니다. 바. 안전성 있는 설계 - COOLING, HEATING 부분의 로터리 운전 방식으로, 각 부분기능의 사용기간을 균등하게 분배함 으로서 각 설비의 노화를 연장시킬 수 있습니다.(DUAL SYSTEM 경우) - 가습방법 PROGRAM 가습 방법으로 수위를 10등분하여 가습량에 알맞는 최소량의 물을 공급함 으로써 가 습에 대한 응답속도를 빠르게 하여 에너지 절감의 효과를 얻을 수 있도록 하였습니다. http://www.jinyangts.com
- SHORT CYCLE 방지 기능 겨울철 또는 배관 LINE이 긴 경우 압축기의 기동 시 발생되는 콤프 발전현상을 방지하여 CO MPRESSOR의 소손을 방지할 수 있도록 설계되었습니다. - AUTO-RESTART 기능 정전 후 전원 복귀 시 여러 장비의 동시 가동 시 발생되는 과부하를 방지하기 위하여 각장비별 로 START시간을 조정할 수 있도록 설계되었습니다. - COOLING 1 STEP 운전 중 이상 발생시 자동 절체 기능으로 설계 되었습니다. (DUAL SYSTEM 경우) - 잠열 제거용 BLOWER DELAY TIME 기능 정상 운전 중 장비를 정지시킬 때 발생될 수도 있는 안전사고(단열재 파손 및 화재 등)를 대비 하여 송풍정지 지연 기능방식으로 설계되었습니다. - REMOTE SHUTDOWN 기능 화재가 발생하여 하론 방출 시 항온항습기 비상운전 정지용 INTER LOCK 접점을 부착 하였습니 다.(단, 접점 제공용 임) - 자동/수동 SETTING 기능 *수동 SETTING을 선택하면 임의로 온도, 습도 값을 설정하여 사용할 수 있으며, 전원이 OFF 되어도 설정 값이 기억되어 전원 복구 시 자동운전 됩니다. *자동 SETTING을 선택하면 표준 SETTING 값을 기억하게 됩니다. (DIP SWITCH 기능설명 Ⅹ항 1~ 5번 참조) 1-3 설치상 주의 사항 쾌적한 항온항습 상태를 유지하며, 항온항습기를 효율적으로 운용하기 위해서 설치에 따른 다음 사항을 준수하여 주시기 바랍니다. 1) 실내기(INDOOR UNIT) 가. 기계의 중량을 고려하여 수평이 되도록 하고, 주위 조건을 충분히 감안하여 설치하여야 합 니다. 설치 장소의 조건이 부적합하면 소음 및 진동의 원인이 됩니다. 또한 공기의 순환 을 방해하는 장애물이 없도록 실내기의 위치 선정을 충분히 검토하여 주십시오. 나. 실내기는 충분한 서비스 공간을 확보하여 점검 및 유지 보수 관리가 용이하도록 하여야 합 니다. (실내기 정면과 좌우 측면은 100cm 이상, 후면은 60cm 이상) 다. 가까운 곳에 불필요한 물건이나 가연성 가스 기구와 같은 위험 물질을 두어서는 안됩니다. 마. 설치전과 설치 후 사용하기 전에 바닥을 깨끗이 청소를 하여 먼지의 발생을 제거하여야 하 며, 특히 DOWN FLOW TYPE인 경우 ACCESS FLOOR 밑이 AIR CHAMBER 역활을 하게 되므로, 항 시 청결하여야 합니다. 바. 기기와 ACCESS FLOOR와는 직접 닿지 않도록 하고 5～10mm 정도 고무패킹하여 기기에서 발 생할 수 있는 진동이 FLOOR에 전달되지 않도록 적절한 조치를 하여야 합니다. 사. 공기순환을 위한 통로는 공기가 외부로 누출 또는 유입되지 않도록 확실하게 차단하여 열 손실을 방지하여야 함은 물론이거니와 적절한 습도 관리를 위하여도 필수적입니다. 아. 기기는 직사광선에 직접 접하지 않도록 하고 직사광선이 직접 비치면 냉방 효율이 떨어지 는 요인이 되므로 커튼 등을 이용하여 차폐시켜 주십시오. 자. 기계 운전시에는 불필요한 출입을 삼가 하시고 출입 시에는 문을 꼭 닫아 열 손실을 방지하 여 주십시오. 2) 실외기(OUTDOOR UNIT) 가. 서비스에 소요되는 면적이 충분히 확보되어 있는지 확인하여 주시고, 실외기 설치 주위에 장애물이 있으면 응축능력이 저하되어 압축기의 수명을 단축시키며 점검 및 유지 보수 관 리의 어려움이 따릅니다 나. 외부에 설치되는 실외기는 주입여건을 충분히 감안하여 설치하여 주시고 특히 장애물이 없 는 곳, 실내기와 멀리 떨어져 있지 않는 곳(약 20M내외), 공기의 순환 장애가 없는 곳에 설 치하여 주십시오. 다. 가까운 곳에 가스 저장소나 가스가 누설되는 곳이 있으면 대단히 위험합니다. 이런 장소는 피하여 주십시오. 라. 운전 소음이나 실외기에서 토출된 더운 공기가 여타 장소에 지장을 미치지 않는 곳에 설치 하여 주십시오. 마. FAN은 고속으로 회전하므로 사람의 통행이 드문 장소에 설치하여 주십시오. http://www.jinyangts.com
1-4 운전 전 점검 사항 * 운전 전에 다음의 사항을 필히 점검하여 주시기 바랍니다. 1) 전원 공급 항온항습기 MAIN 전원은 전산 장비전원과 별도로 연결하여야 하며, 만약 COMPUTER와 같이 사용 시에는 항온항습기의 정지, 가동으로 인한 전압변동으로 전산 장비에 영향을 미칠 수도 있으니 정밀기기와의 연결 사용을 금합니다. 2) 운전 전 예열시간 전원은 기기의 운전 시작 전 충분한 예열 시간을 가져야 합니다.(동절기에는 6시간이상, 하절 기에는 2시간이상) 이 시간은 CRANK CASE HEATER로 하여금 압축기를 예열시켜 냉매와 윤활유를 분리하여 냉동기 가동 시 OIL FOARMING 현상을 방지하는데 필요한 시간입니다. 3) 공기여과기 상태 점검 가. AIR FILTER의 이상유무를 확인하십시오 FILTER의 상태가 불량할 경우 실내 공기의 정화 능력의 감소 및 풍량 감소에 의한 고장의 원인이 됩니다. (오염 및 열교환 불량으로 성애유발) 나. 공기의 흐름을 방해하는 물질이 없는가 확인하여 주십시오. 4) 동력 결선의 점검 가. 단상으로 인한 과부하로 모터가 소손 되는 경우가 있으며, 재 결선 시 특히 유의하여 주십시오. 나. 송풍기의 회전 방향을 확인하여 주십시오. 삼상 전원이 반대로 결선 되었을 때 송풍기의 회전 방향이 반대로 되므로 유의하시고 반대 로 회전할 때에는 삼상 3선중 2선을 바꾸어 결선 하십시오.(실내, 실외 송풍기) 5) SENSOR 및 압력계 점검 온도, 습도 기타 계전기의 설정치 확인과 냉매 압력상태를 확인합니다. 6) 가습기 점검 가습기의 수위, 급수 수압, 청결 상태를 확인하십시오.(급수밸브 조절 포함) 7) 장시간 정지 후 재가동할 경우의 점검 가. 항온항습기 내부에 또는 외부에 기타 이물질이 없는지를 확인하고, 송풍기 회전 시 원활한 회전 및 운전 상태인가를 확인하십시오. 나. 전기적인 부분에는 전원, 절연, 계장품의 이완, 작동상태, 전선 단자의 조임 상태, 히터의 단선 등을 점검 확인하십시오. 다. 조작 스위치 표시등의 점등 상태를 점검합니다. 라. 송풍기 베어링의 소음 상태와 벨트의 장력을 점검합니다. 마. 드레인 판의 배수가 원활하게 배수처리 되는가를 확인합니다.(20리터의 물을 드레인 판 위에 서서히 부어, 배수 라인에 이상은 없는지 확인 요함) 바. AIR FILTER를 상온의 물로 세척하여 잘 건조시킨 후 장착해 줍니다. 사. 냉매의 누설 유무를 확인합니다. 아. 냉매 압력계 CHECK SHEET * 냉방 운전시 ・고압계의 지침 : 15～18㎏/㎠±1.5 ・저압계의 지침 : 4～5㎏/㎠±0.5 * 냉방 운전 정지 시 ・고압계의 지침 : 외기 온도에 따라 ・저압계의 지침 : 1.5㎏/㎠±1㎏/㎠ * 누설 장애 시 ・고・저압계의 지침 : 0(ZERO)～3.5㎏/㎠이하 http://www.jinyangts.com
전자전극식 가습기 주의사항 본 기기를 사용함에 앞서 반드시 본 사용 설명서와 기기 라벨에 부착된 지시사항 및 안전수칙을 준수하시기 바랍니다. no.35 http://www.jinyangts.com
