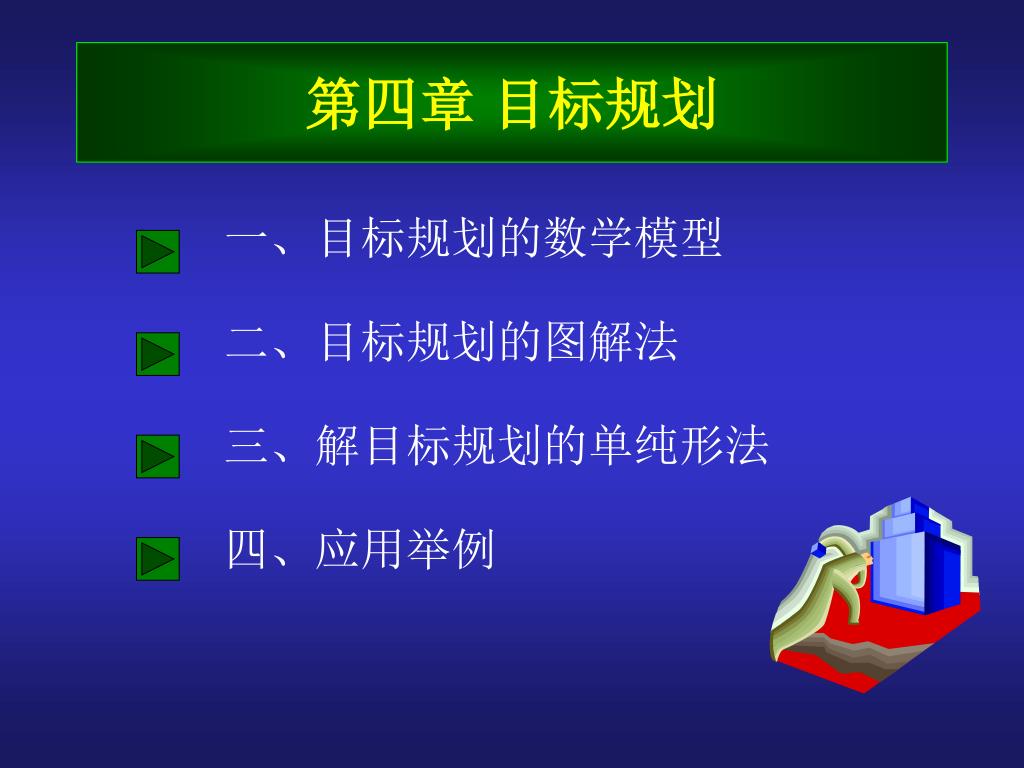

  1. 第四章 目标规划 一、目标规划的数学模型 二、目标规划的图解法 三、解目标规划的单纯形法 四、应用举例

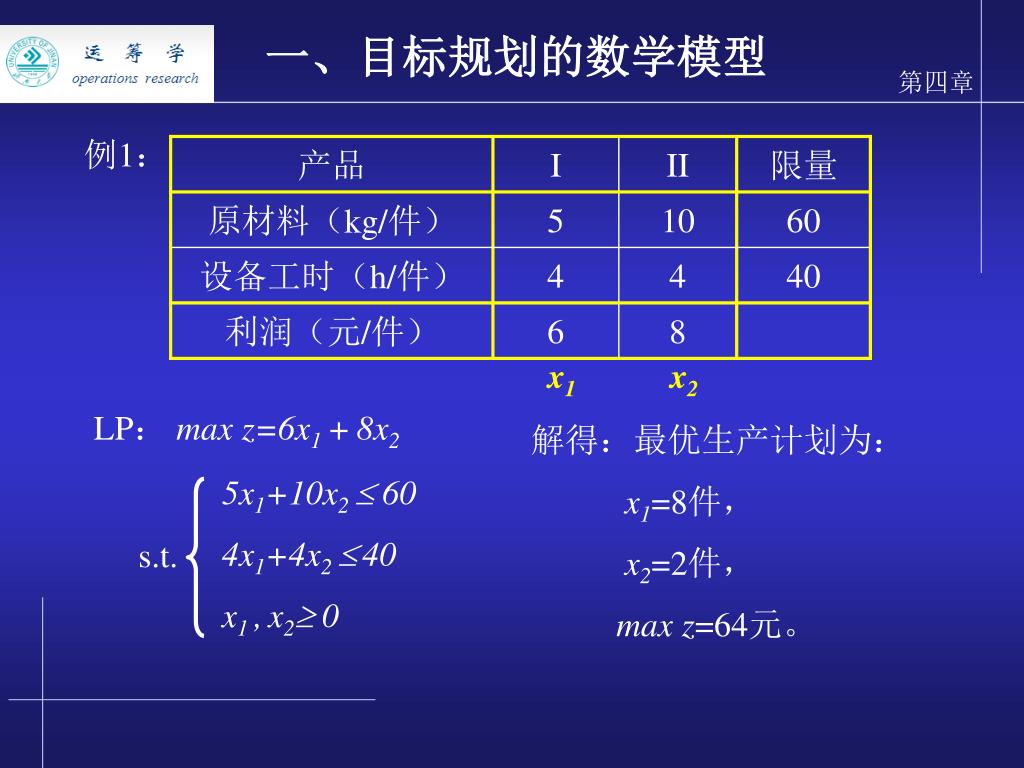

  2. 5x1+10x2  60 4x1+4x2 40 x1 ,x2 0 LP: max z=6x1 +8x2 s.t. 一、目标规划的数学模型 例1: x1 x2 解得:最优生产计划为: x1=8件, x2=2件, max z=64元。

  3. 一、目标规划的数学模型 但如果站在企业高层领导者的角度看: • 一个计划要满足多方面的要求。财务、物资、销售、计划。 • 线性规划问题有最优解的必要条件是其可行解集非空。但实际问题有时不能满足这样的要求。 • 线性规划解的可行性和最优性具有十分明确的意义。实际问题中往往还会作某种调整和修改。

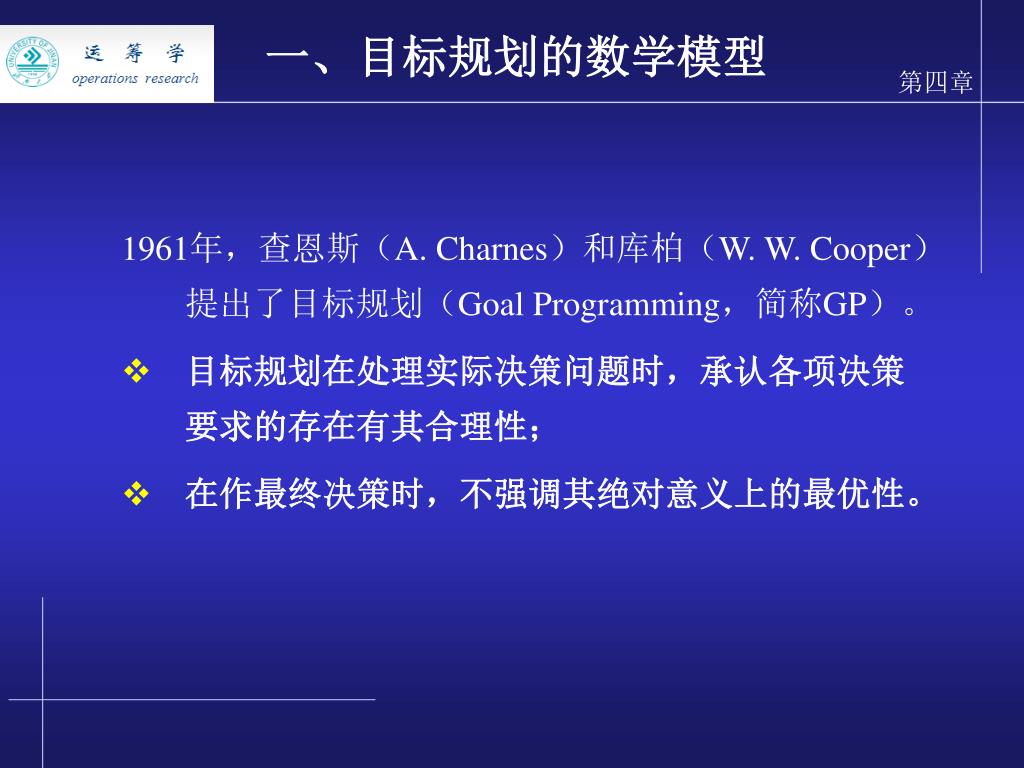

  4. 一、目标规划的数学模型 1961年,查恩斯(A. Charnes)和库柏(W. W. Cooper)提出了目标规划(Goal Programming,简称GP)。 • 目标规划在处理实际决策问题时,承认各项决策要求的存在有其合理性; • 在作最终决策时,不强调其绝对意义上的最优性。

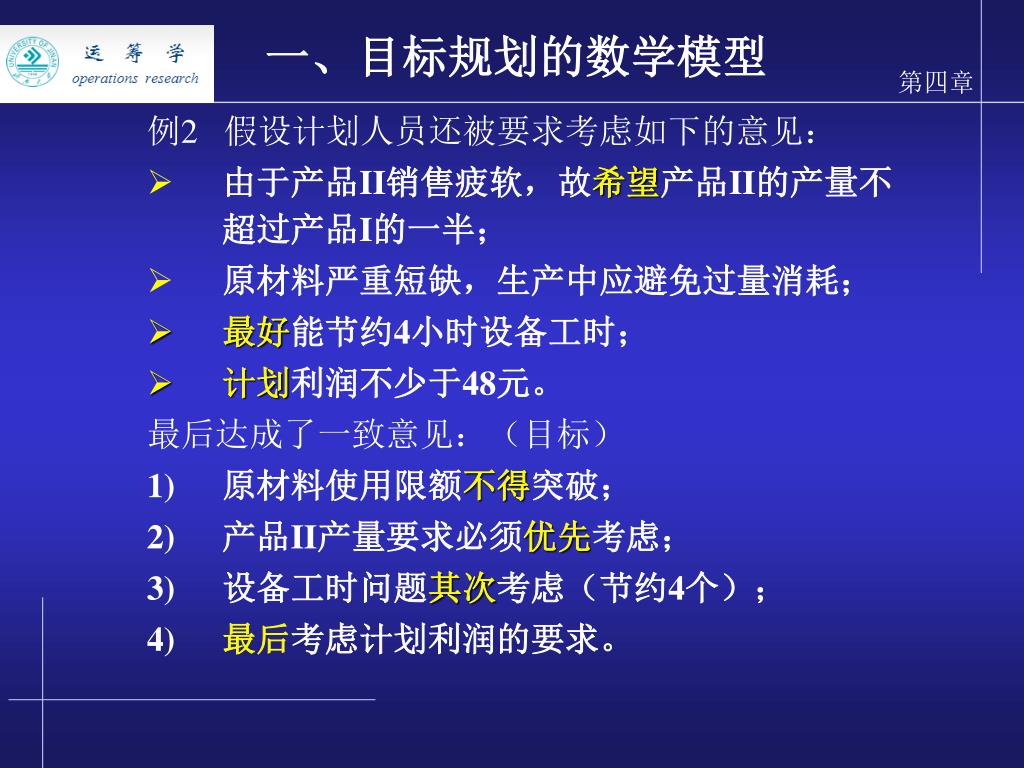

  5. 一、目标规划的数学模型 • 例2 假设计划人员还被要求考虑如下的意见: • 由于产品II销售疲软,故希望产品II的产量不超过产品I的一半; • 原材料严重短缺,生产中应避免过量消耗; • 最好能节约4小时设备工时; • 计划利润不少于48元。 • 最后达成了一致意见:(目标) • 原材料使用限额不得突破; • 产品II产量要求必须优先考虑; • 设备工时问题其次考虑(节约4个); • 最后考虑计划利润的要求。

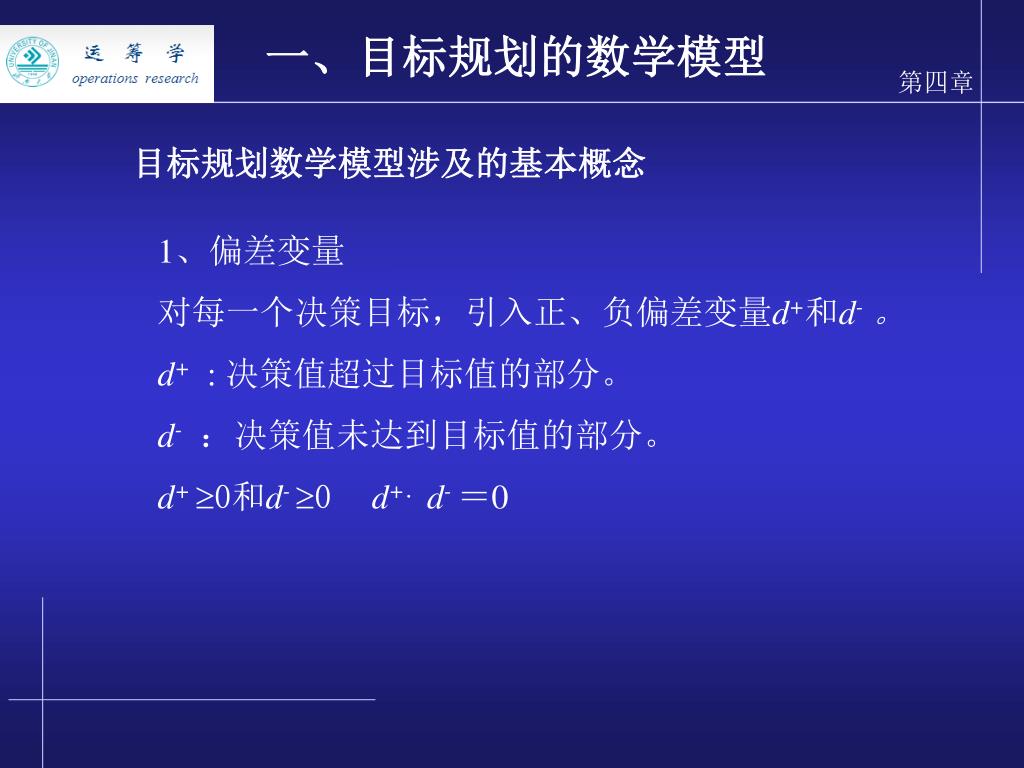

  6. 一、目标规划的数学模型 目标规划数学模型涉及的基本概念 1、偏差变量 对每一个决策目标,引入正、负偏差变量d+和d-。 d+ : 决策值超过目标值的部分。 d-:决策值未达到目标值的部分。 d+ 0和d- 0d+.d- =0

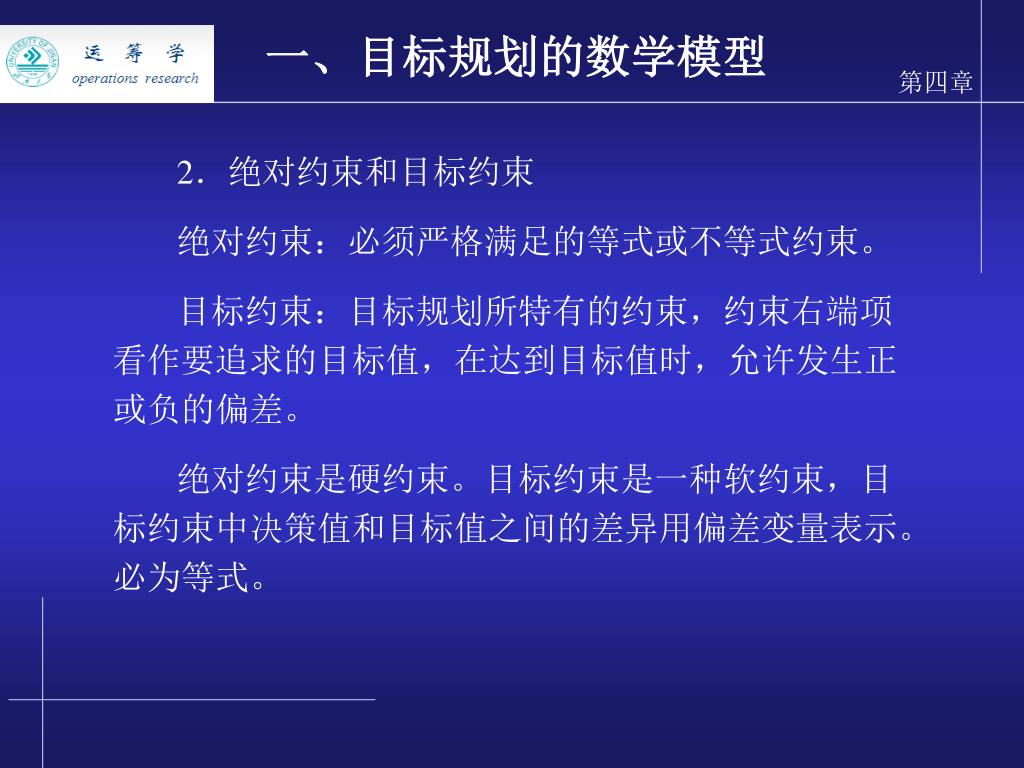

  7. 一、目标规划的数学模型 2.绝对约束和目标约束 绝对约束:必须严格满足的等式或不等式约束。 目标约束:目标规划所特有的约束,约束右端项看作要追求的目标值,在达到目标值时,允许发生正或负的偏差。 绝对约束是硬约束。目标约束是一种软约束,目标约束中决策值和目标值之间的差异用偏差变量表示。必为等式。

  8. 一、目标规划的数学模型 3.优先因子和权系数 不同目标的主次轻重有两种差别。 一种差别是绝对的,可用优先因子Pt来表示。优先因子间的关系为Pt》Pt+1,即Pt对应的目标比Pt+1对应的目标有绝对的优先性。 另一种差别是相对的,这些目标具有相同的优先因子,它们的重要程度可用权系数的不同来表示。

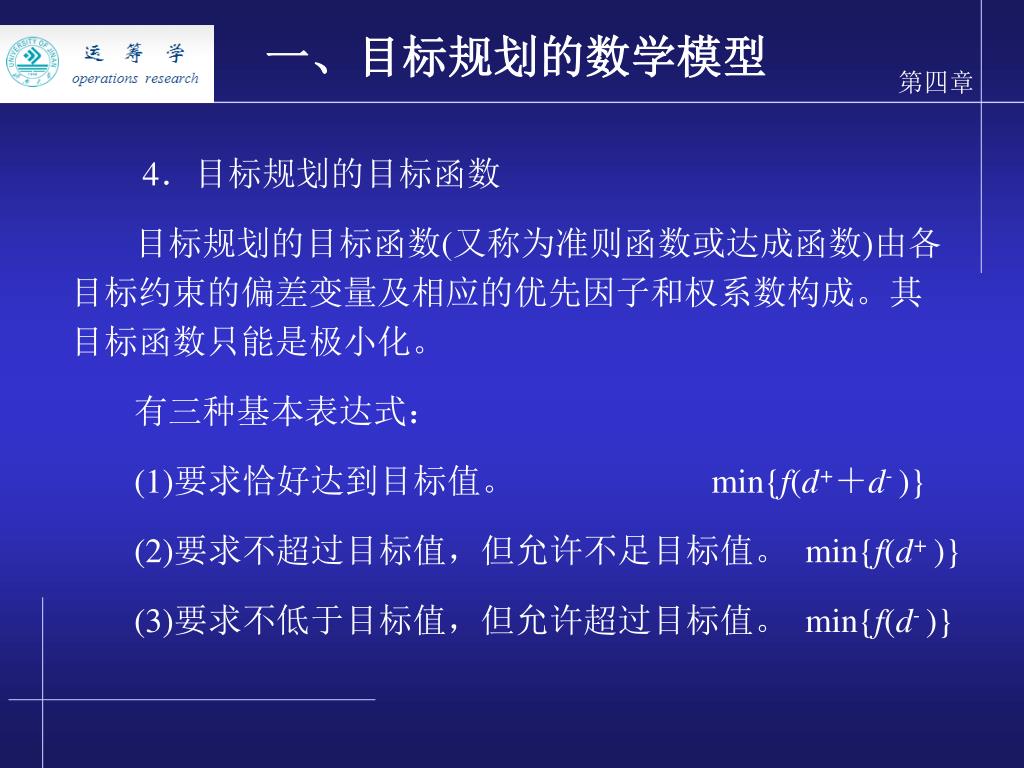

  9. 一、目标规划的数学模型 4.目标规划的目标函数 目标规划的目标函数(又称为准则函数或达成函数)由各目标约束的偏差变量及相应的优先因子和权系数构成。其目标函数只能是极小化。 有三种基本表达式: (1)要求恰好达到目标值。 min{f(d++d- )} (2)要求不超过目标值,但允许不足目标值。 min{f(d+ )} (3)要求不低于目标值,但允许超过目标值。 min{f(d- )}

  10. (1)原材料使用限额不得突破; (2)产品II产量要求必须优先考虑; (3)设备工时问题其次考虑(节约4个); (4)最后考虑计划利润的要求。(不少于48) 例2 s.t. s.t. LP: maxZ=6x1 +8x2 5x1+10x2  60 4x1+4x2 40 x1 ,x2 0 一、目标规划的数学模型 5x1+10x2  60 2x2 – x1 +d1- -d1+=0 4x1 +4x2 +d2- -d2+=36 6x1 +8x2 +d3- -d3+=48 x1 ,x2 ,di- ,di+ 0 di- .di+=0 i=1,2,3 minZ=P1d1+ +P2(d2+) + P3(d3-)

  11. s.t. 一、目标规划的数学模型

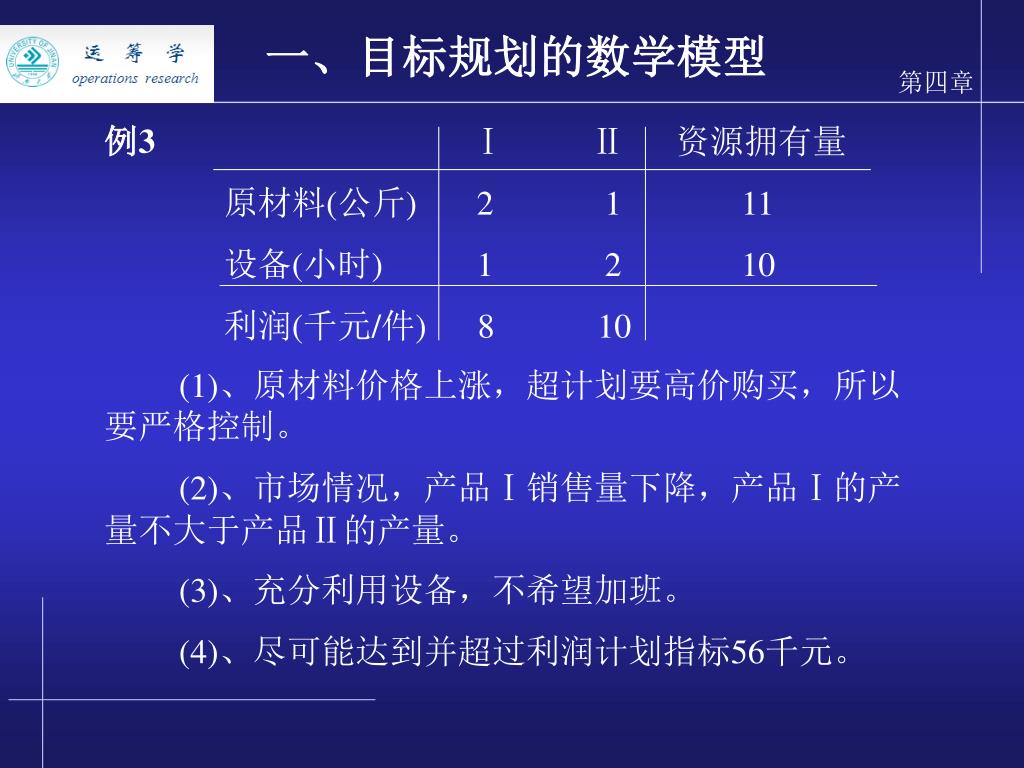

  12. Ⅰ Ⅱ资源拥有量 原材料(公斤) 2 1 11 设备(小时) 1 2 10 利润(千元/件) 8 10 一、目标规划的数学模型 例3 (1)、原材料价格上涨,超计划要高价购买,所以要严格控制。 (2)、市场情况,产品Ⅰ销售量下降,产品Ⅰ的产量不大于产品Ⅱ的产量。 (3)、充分利用设备,不希望加班。 (4)、尽可能达到并超过利润计划指标56千元。

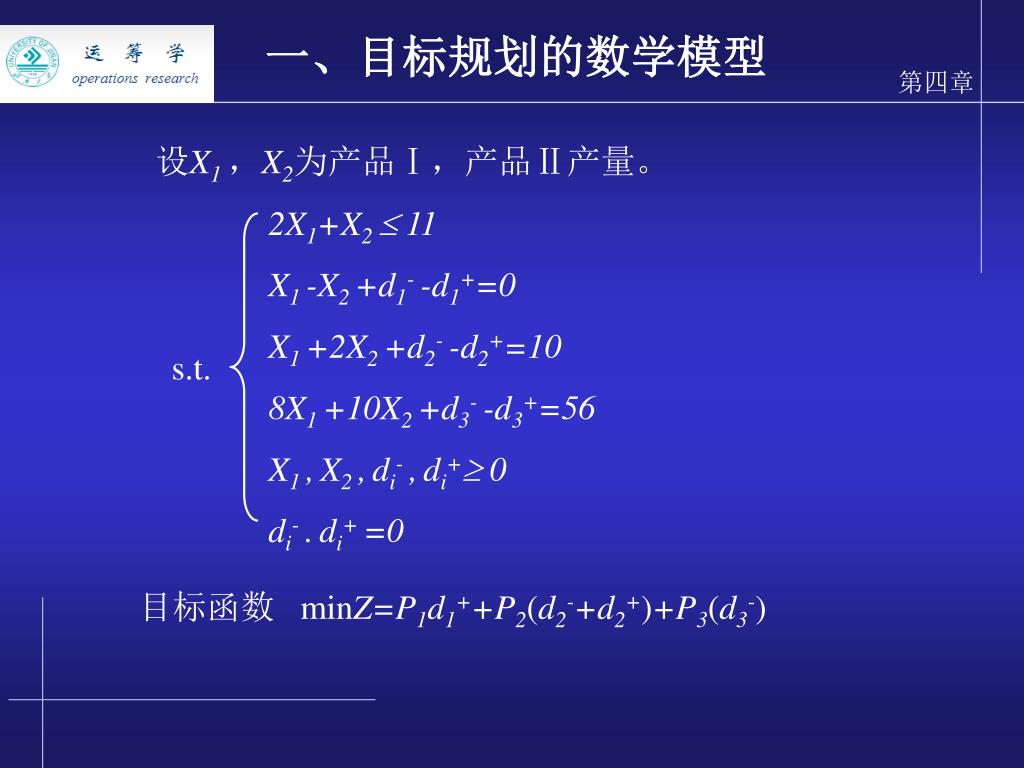

  13. 2X1+X2  11 X1 -X2 +d1- -d1+=0 X1 +2X2 +d2- -d2+=10 8X1 +10X2 +d3- -d3+=56 X1 ,X2 ,di- ,di+ 0 di- .di+=0 s.t. 一、目标规划的数学模型 设X1 ,X2为产品Ⅰ,产品Ⅱ产量。 目标函数 minZ=P1d1++P2(d2-+d2+)+P3(d3-)

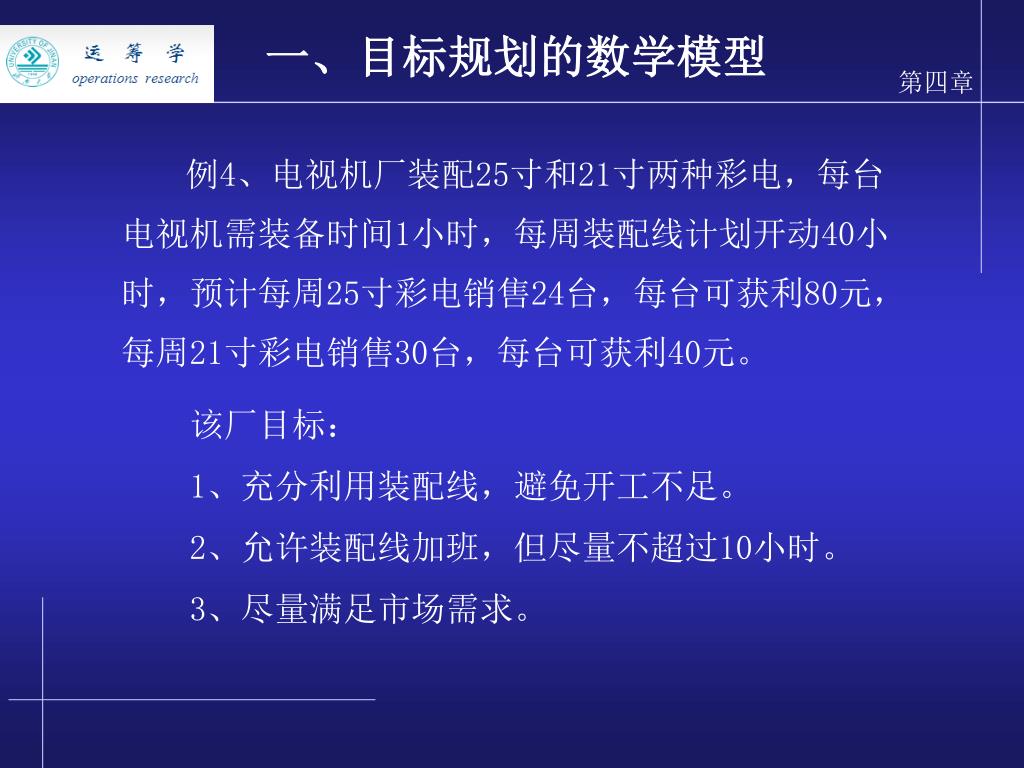

  14. 一、目标规划的数学模型 例4、电视机厂装配25寸和21寸两种彩电,每台电视机需装备时间1小时,每周装配线计划开动40小时,预计每周25寸彩电销售24台,每台可获利80元,每周21寸彩电销售30台,每台可获利40元。 该厂目标: 1、充分利用装配线,避免开工不足。 2、允许装配线加班,但尽量不超过10小时。 3、尽量满足市场需求。

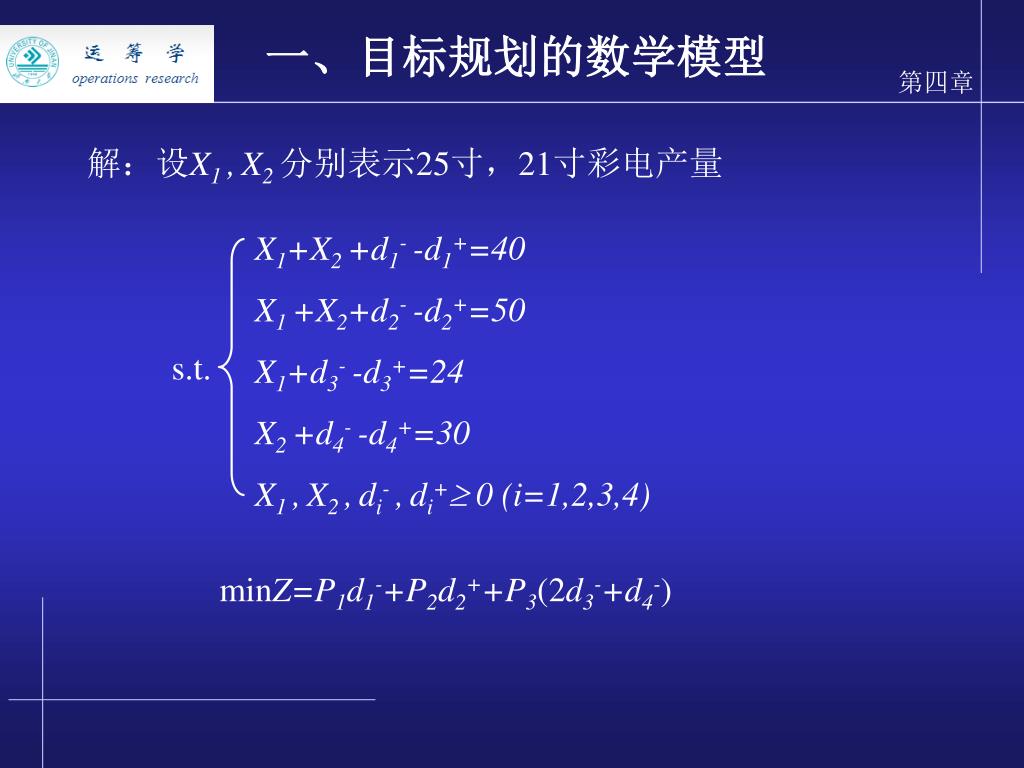

  15. X1+X2 +d1- -d1+=40 X1 +X2+d2- -d2+=50 X1+d3- -d3+=24 X2 +d4- -d4+=30 X1 ,X2 ,di- ,di+ 0 (i=1,2,3,4) s.t. 一、目标规划的数学模型 解:设X1 ,X2 分别表示25寸,21寸彩电产量 minZ=P1d1-+P2d2++P3(2d3-+d4-)

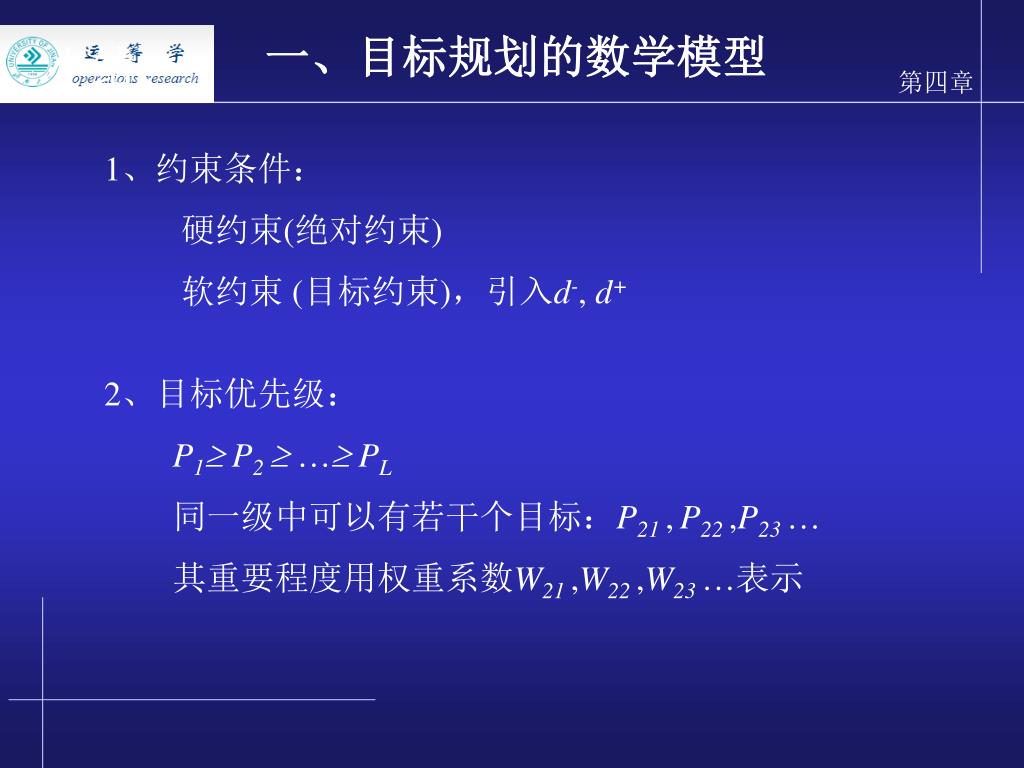

  16. 一、目标规划的数学模型 小结: 1、约束条件: 硬约束(绝对约束) 软约束 (目标约束),引入d-, d+ 2、目标优先级: P1 P2  … PL 同一级中可以有若干个目标:P21 ,P22 ,P23 … 其重要程度用权重系数W21 ,W22 ,W23 …表示

  17. 一、目标规划的数学模型 3、目标函数: (1)、恰好达到目标: minZ= f (d -+d+) (2)、超过目标: minZ= f (d -) (3)、不超过目标: minZ= f (d+)

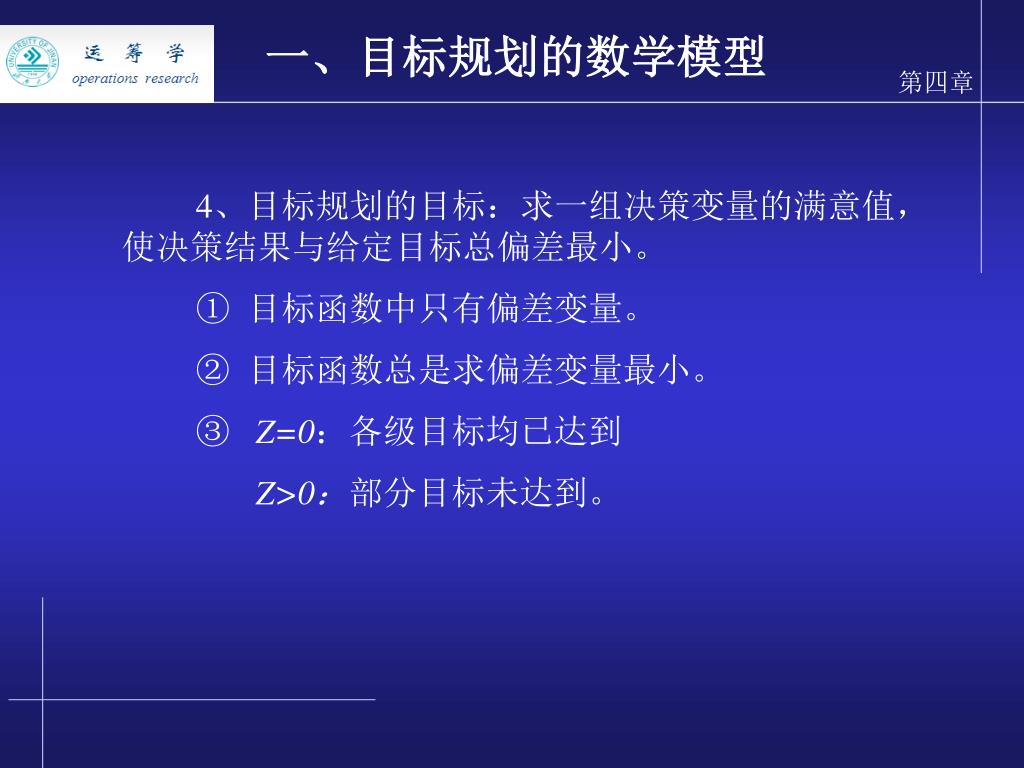

  18. 一、目标规划的数学模型 4、目标规划的目标:求一组决策变量的满意值,使决策结果与给定目标总偏差最小。 ① 目标函数中只有偏差变量。 ② 目标函数总是求偏差变量最小。 ③ Z=0:各级目标均已达到 Z>0:部分目标未达到。

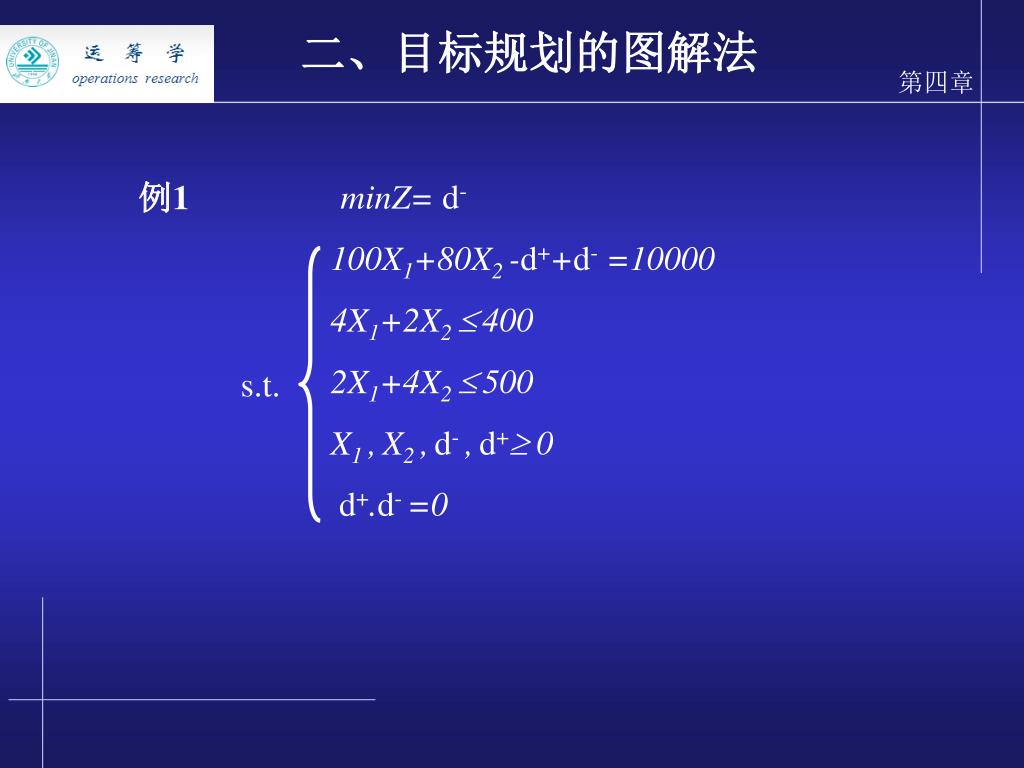

  19. minZ= d- 100X1+80X2 -d++d- =10000 4X1+2X2 400 2X1+4X2 500 X1 ,X2 ,d- ,d+ 0 d+.d- =0 s.t. 二、目标规划的图解法 例1

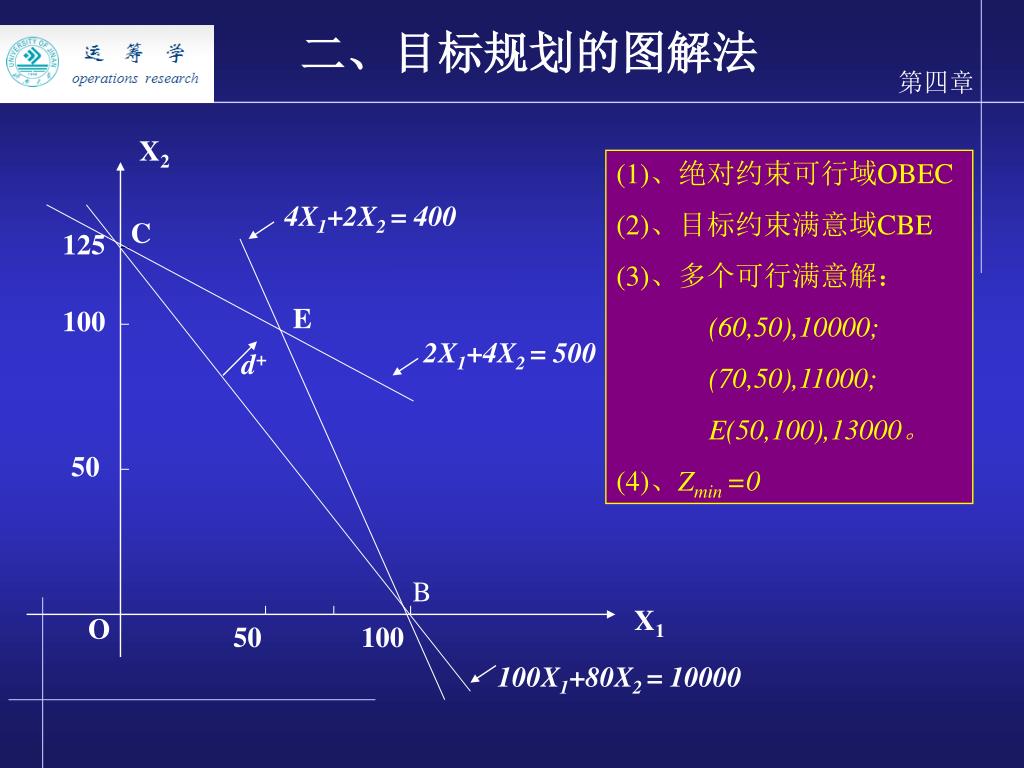

  20. X2 C 4X1+2X2 = 400 125 2X1+4X2 = 500 100 d+ 50 B X1 O 50 100 100X1+80X2 = 10000 二、目标规划的图解法 (1)、绝对约束可行域OBEC (2)、目标约束满意域CBE (3)、多个可行满意解: (60,50),10000; (70,50),11000; E(50,100),13000。 (4)、Zmin =0 E

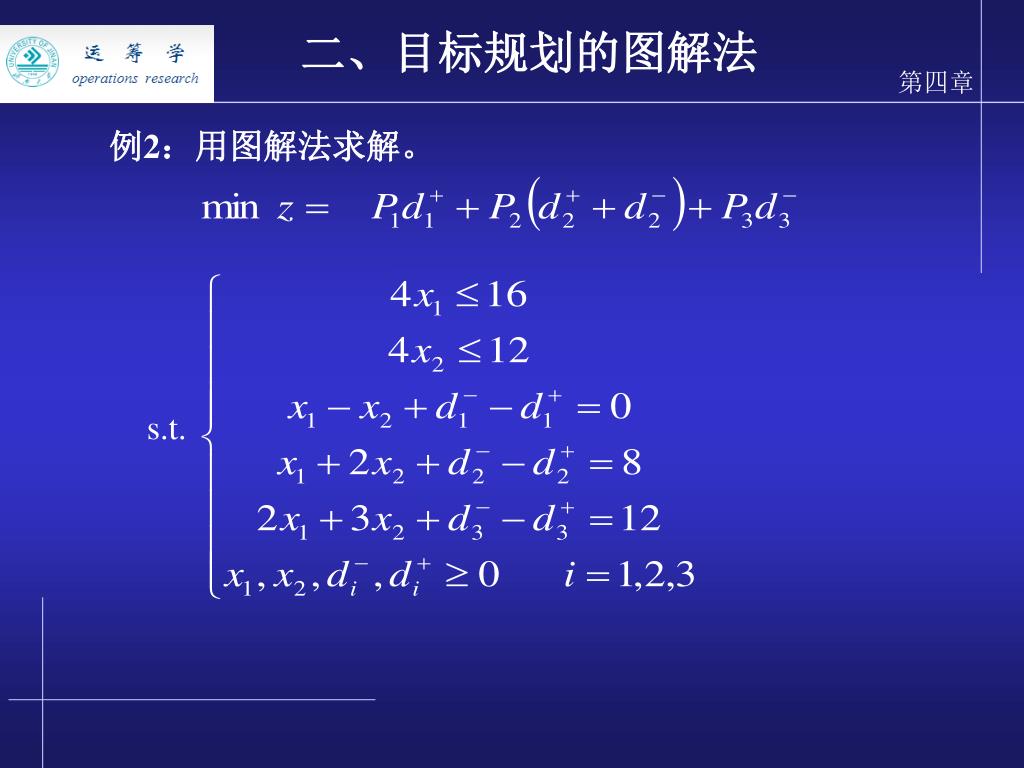

  21. s.t. 二、目标规划的图解法 例2:用图解法求解。

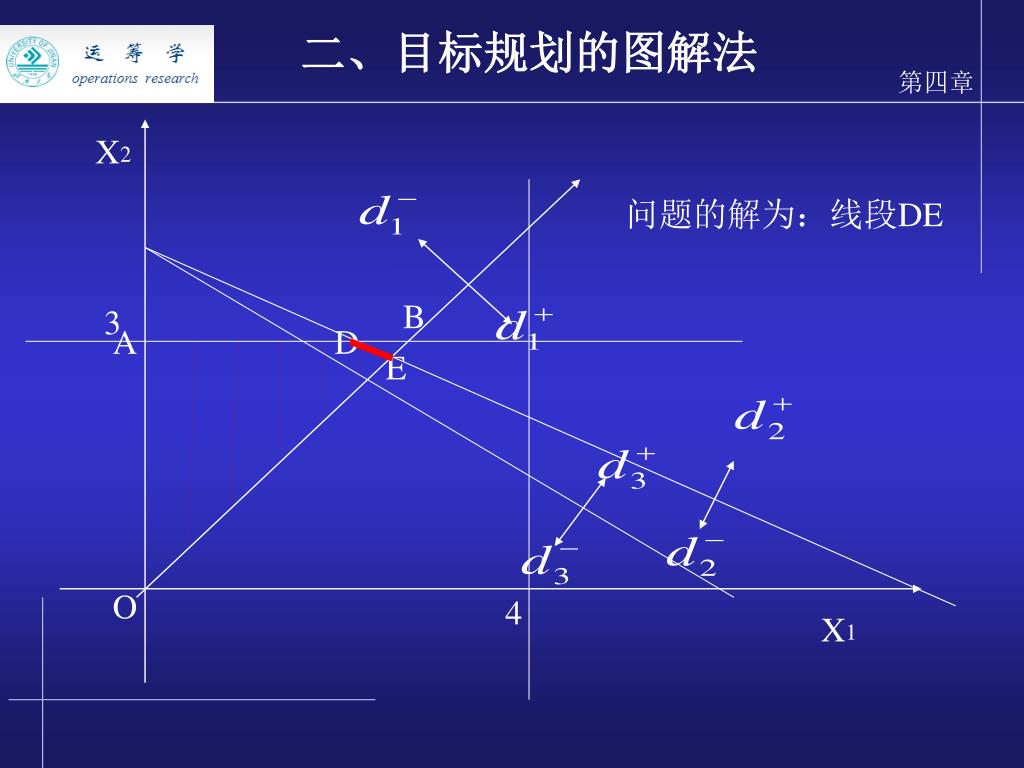

  22. B A D E O 二、目标规划的图解法 X2 问题的解为:线段DE 3 4 X1

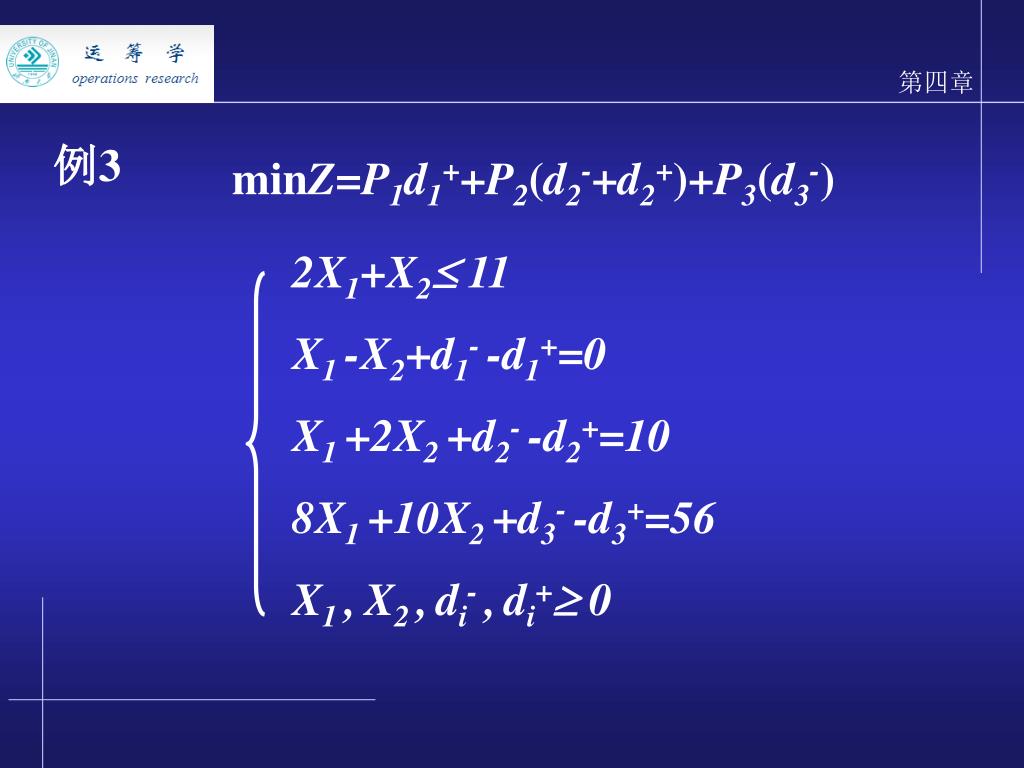

  23. minZ=P1d1++P2(d2-+d2+)+P3(d3-) 2X1+X2 11 X1-X2+d1- -d1+=0 X1 +2X2 +d2- -d2+=10 8X1 +10X2 +d3- -d3+=56 X1 ,X2 ,di- ,di+ 0 例3

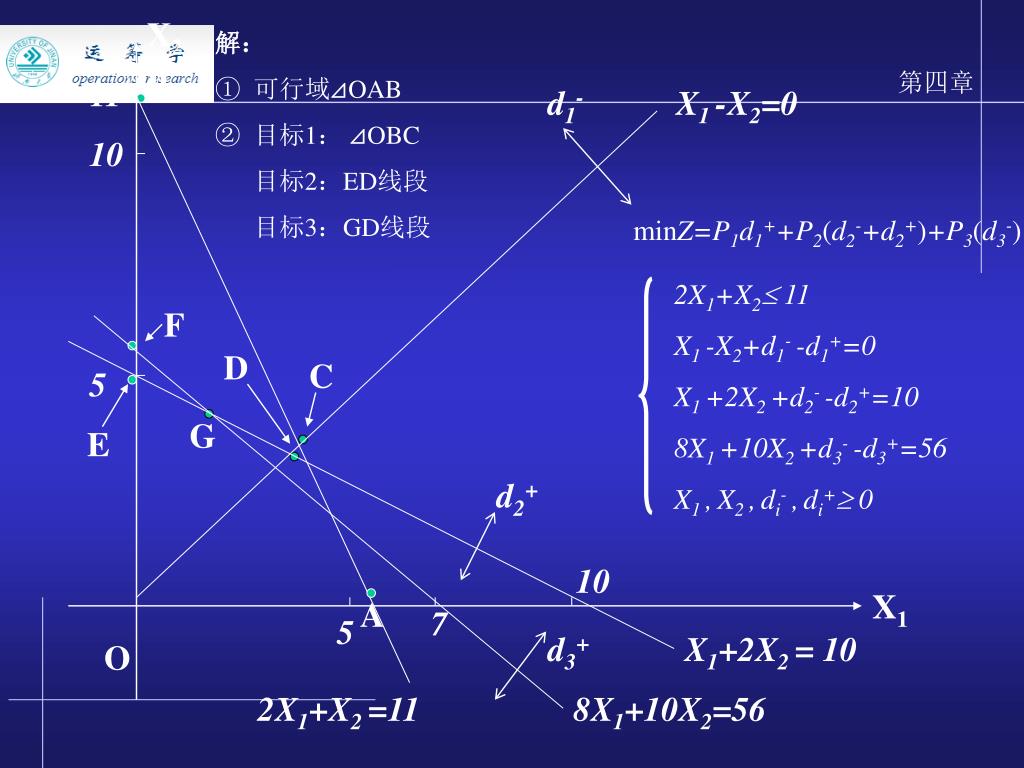

  24. X2 B 11 d1- X1 -X2=0 10 minZ=P1d1++P2(d2-+d2+)+P3(d3-) 2X1+X2 11 X1-X2+d1- -d1+=0 X1 +2X2 +d2- -d2+=10 8X1 +10X2 +d3- -d3+=56 X1 ,X2 ,di- ,di+ 0 F D C 5 G E d2+ 10 X1 A 5 7 O d3+ X1+2X2 = 10 2X1+X2 =11 8X1+10X2=56 解: ① 可行域⊿OAB ② 目标1: ⊿OBC 目标2:ED线段 目标3:GD线段

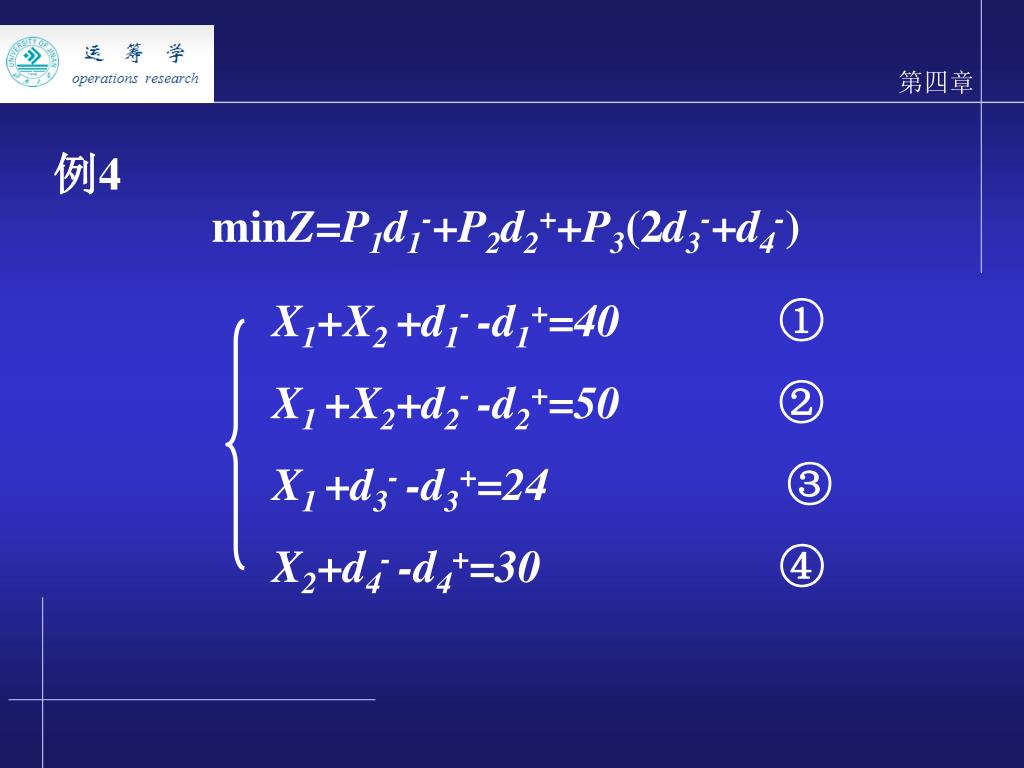

  25. minZ=P1d1-+P2d2++P3(2d3-+d4-) X1+X2 +d1- -d1+=40 ① X1+X2+d2- -d2+=50 ② X1 +d3- -d3+=24 ③ X2+d4- -d4+=30 ④ 例4

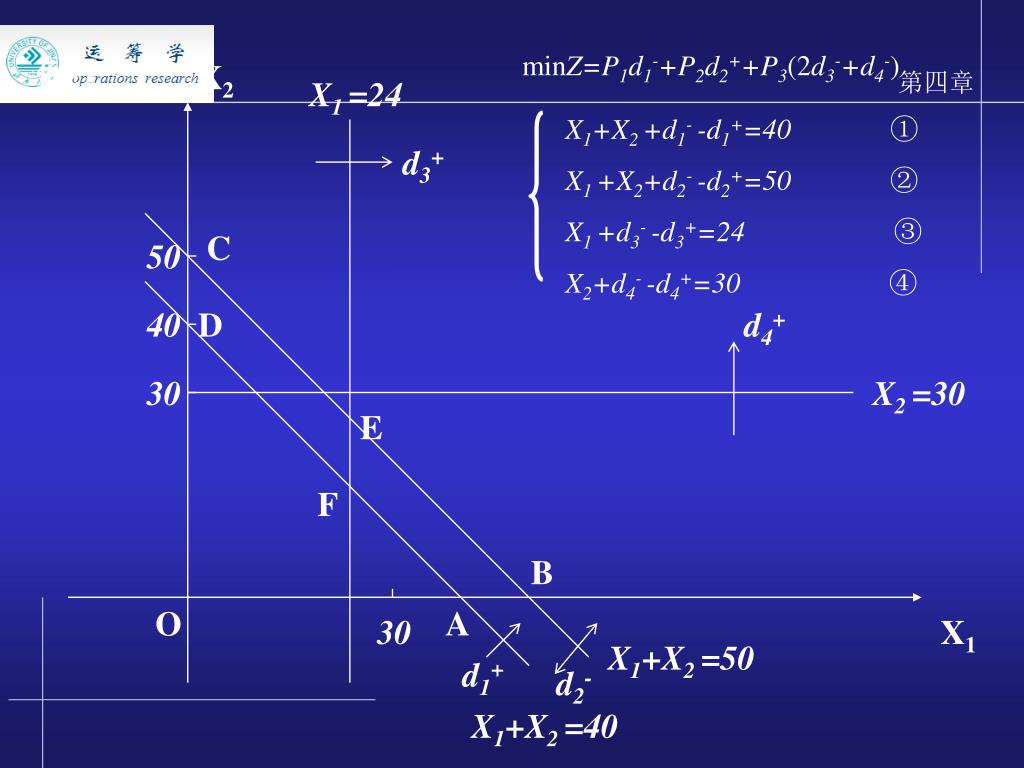

  26. X2 X1 =24 d3+ minZ=P1d1-+P2d2++P3(2d3-+d4-) C 50 40 D d4+ X1+X2 +d1- -d1+=40 ① X1+X2+d2- -d2+=50 ② X1 +d3- -d3+=24 ③ X2+d4- -d4+=30 ④ 30 X2 =30 E F B O A 30 X1 X1+X2 =50 d1+ d2- X1+X2 =40 解:

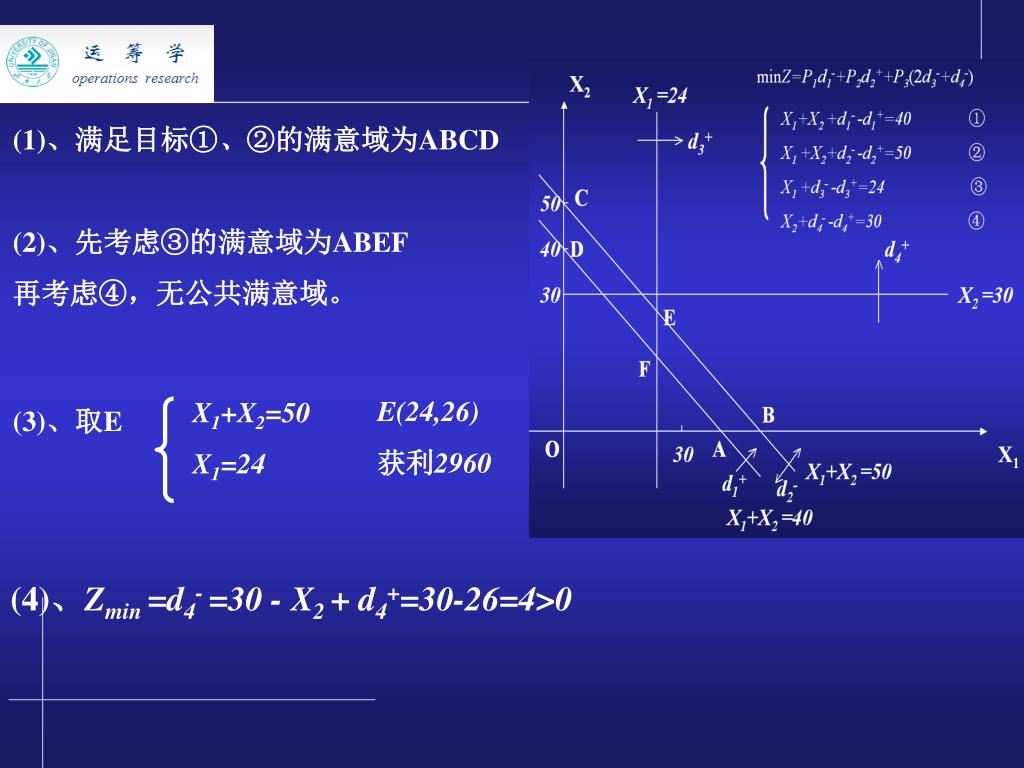

  27. E(24,26) 获利2960 X1+X2=50 X1=24 (3)、取E (1)、满足目标①、②的满意域为ABCD (2)、先考虑③的满意域为ABEF 再考虑④,无公共满意域。 (4)、Zmin =d4- =30 - X2 + d4+=30-26=4>0

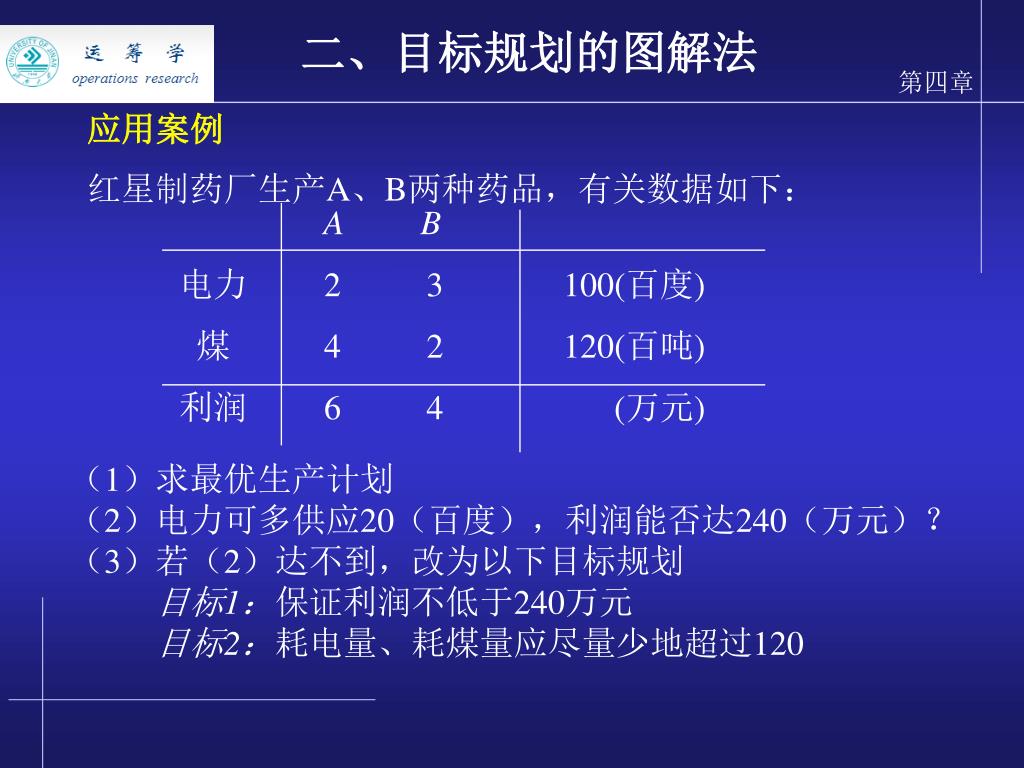

  28. A B 电力 2 3 100(百度) 煤 4 2 120(百吨) 利润 6 4 (万元) 二、目标规划的图解法 应用案例 红星制药厂生产A、B两种药品,有关数据如下: (1)求最优生产计划 (2)电力可多供应20(百度),利润能否达240(万元)? (3)若(2)达不到,改为以下目标规划 目标1:保证利润不低于240万元 目标2:耗电量、耗煤量应尽量少地超过120

  29. maxZ=6x1+4x2 2x1+3x2 100 4x1+2x2 120 x1 ,x2  0 (1)、 s.t. minZ=P1(d1-)+P2(d2++d3+) 6x1+4x2 +d1- -d1+=240 2x1+3x2+d2- -d2+=120 4x1 +2x2 +d3- -d3+=120 xi , di- ,di+ 0 s.t. 二、目标规划的图解法 解: 用单纯形法求解,得解为: x1 =20, x2=20 ,Zmax =200(万元) (2)、用灵敏度分析,可得:x1 =15,x2=30 ,Zmax =210 (3)、建立目标规划模型

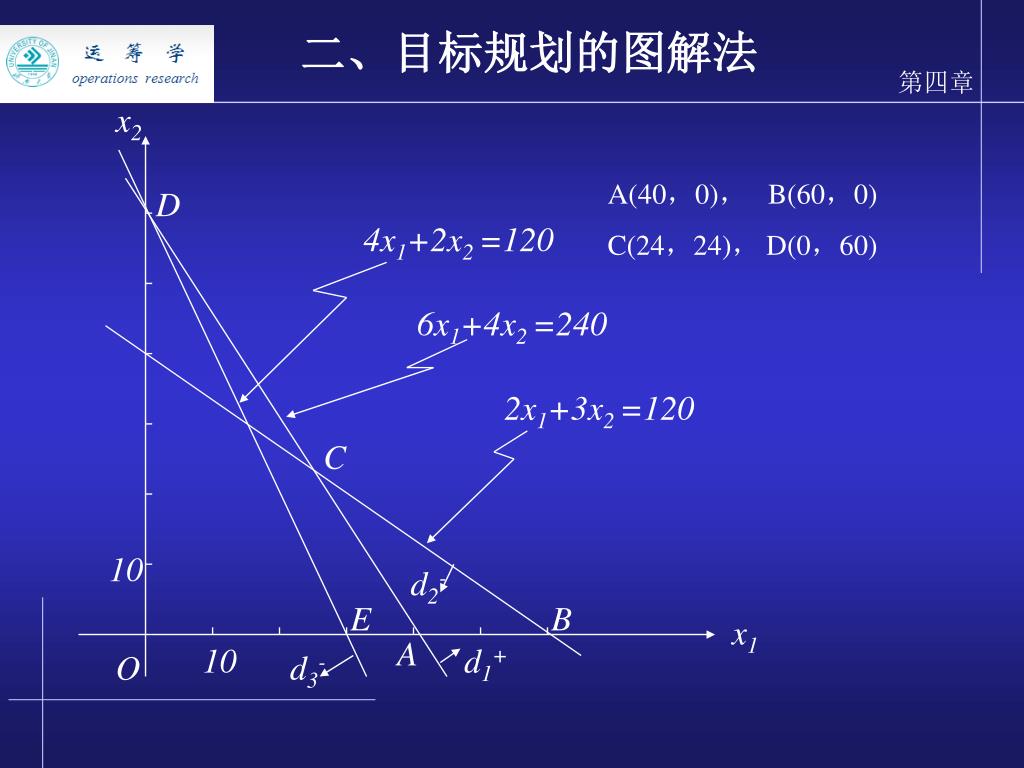

  30. x2 D 4x1+2x2 =120 6x1+4x2 =240 2x1+3x2 =120 C 10 d2- E B x1 A 10 d1+ O d3- 二、目标规划的图解法 A(40,0), B(60,0) C(24,24), D(0,60)

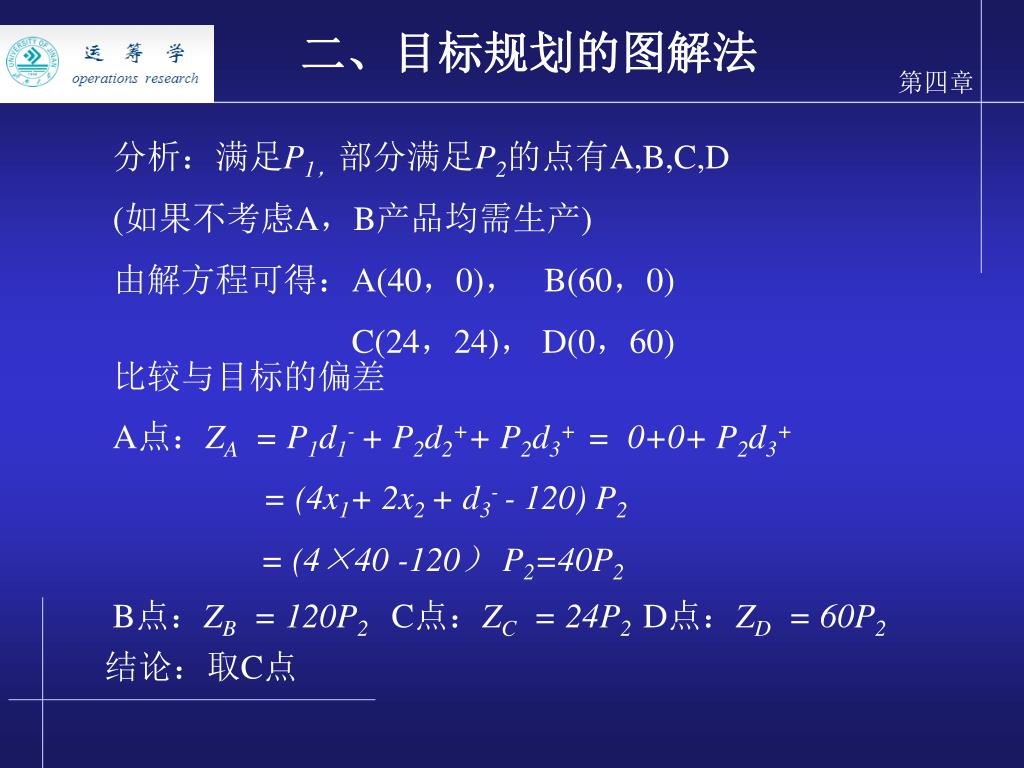

  31. 二、目标规划的图解法 分析:满足P1,部分满足P2的点有A,B,C,D (如果不考虑A,B产品均需生产) 由解方程可得:A(40,0), B(60,0) C(24,24), D(0,60) 比较与目标的偏差 A点:ZA = P1d1- + P2d2++ P2d3+ = 0+0+ P2d3+ = (4x1+ 2x2 + d3- - 120) P2 = (4×40 -120) P2=40P2 B点:ZB = 120P2 C点:ZC = 24P2 D点:ZD = 60P2 结论:取C点

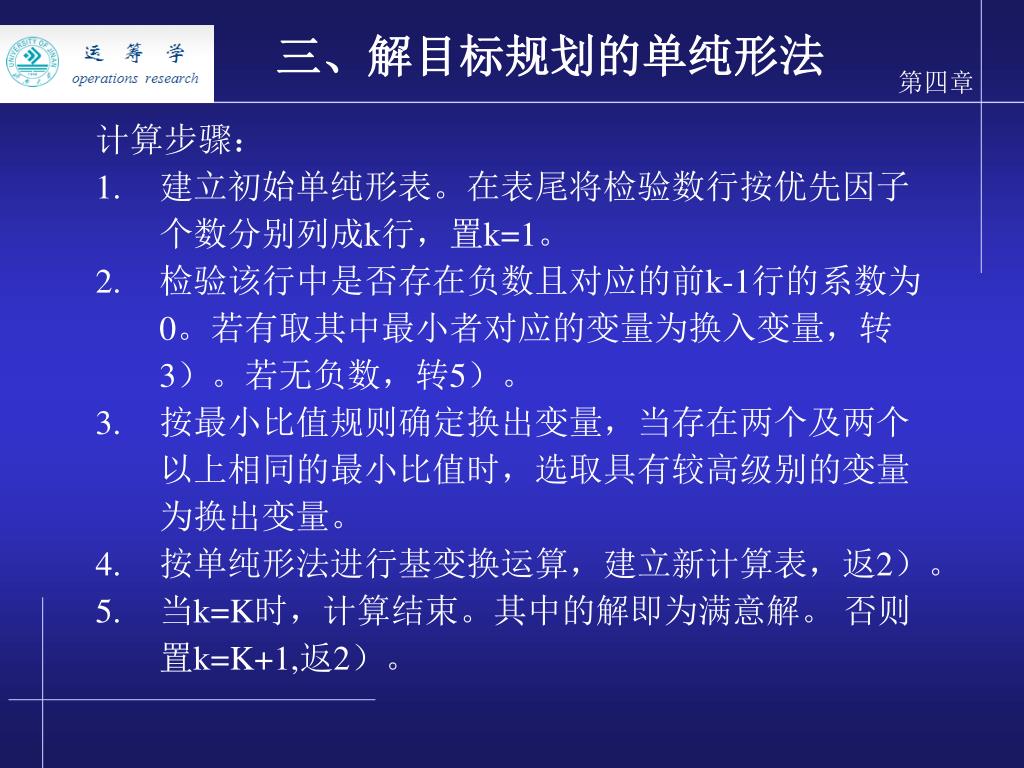

  32. 三、解目标规划的单纯形法 • 计算步骤: • 建立初始单纯形表。在表尾将检验数行按优先因子个数分别列成k行,置k=1。 • 检验该行中是否存在负数且对应的前k-1行的系数为0。若有取其中最小者对应的变量为换入变量,转3)。若无负数,转5)。 • 按最小比值规则确定换出变量,当存在两个及两个以上相同的最小比值时,选取具有较高级别的变量为换出变量。 • 按单纯形法进行基变换运算,建立新计算表,返2)。 • 当k=K时,计算结束。其中的解即为满意解。 否则置k=K+1,返2)。

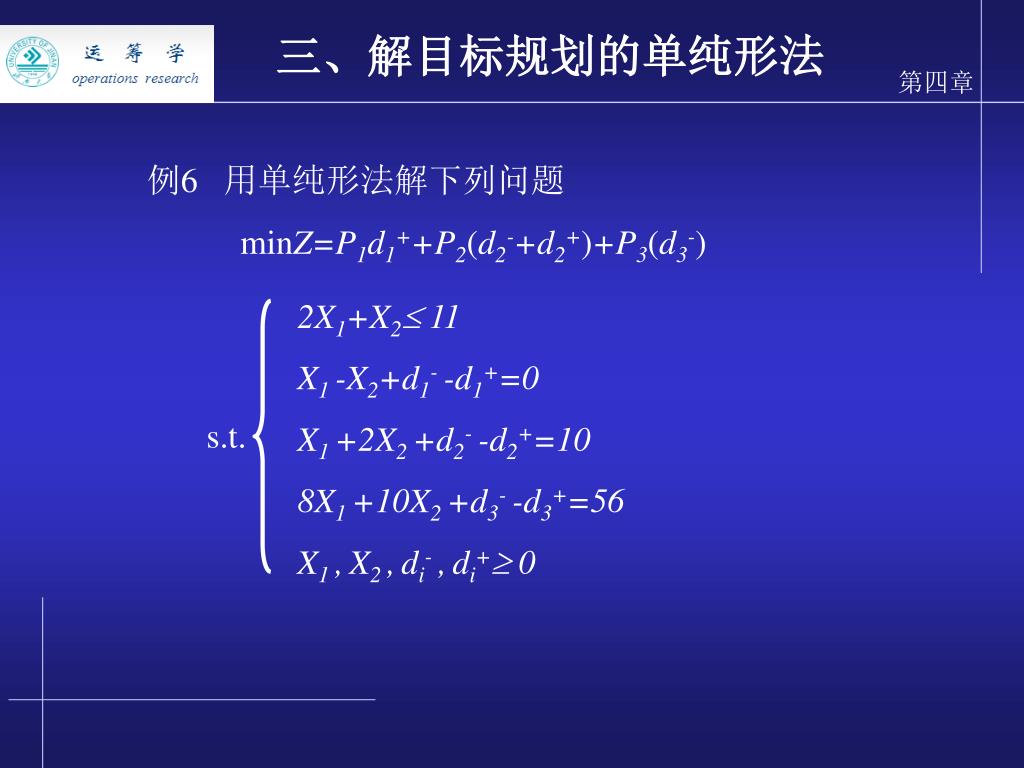

  33. minZ=P1d1++P2(d2-+d2+)+P3(d3-) 2X1+X2 11 X1-X2+d1- -d1+=0 X1 +2X2 +d2- -d2+=10 8X1 +10X2 +d3- -d3+=56 X1 ,X2 ,di- ,di+ 0 s.t. 三、解目标规划的单纯形法 例6 用单纯形法解下列问题

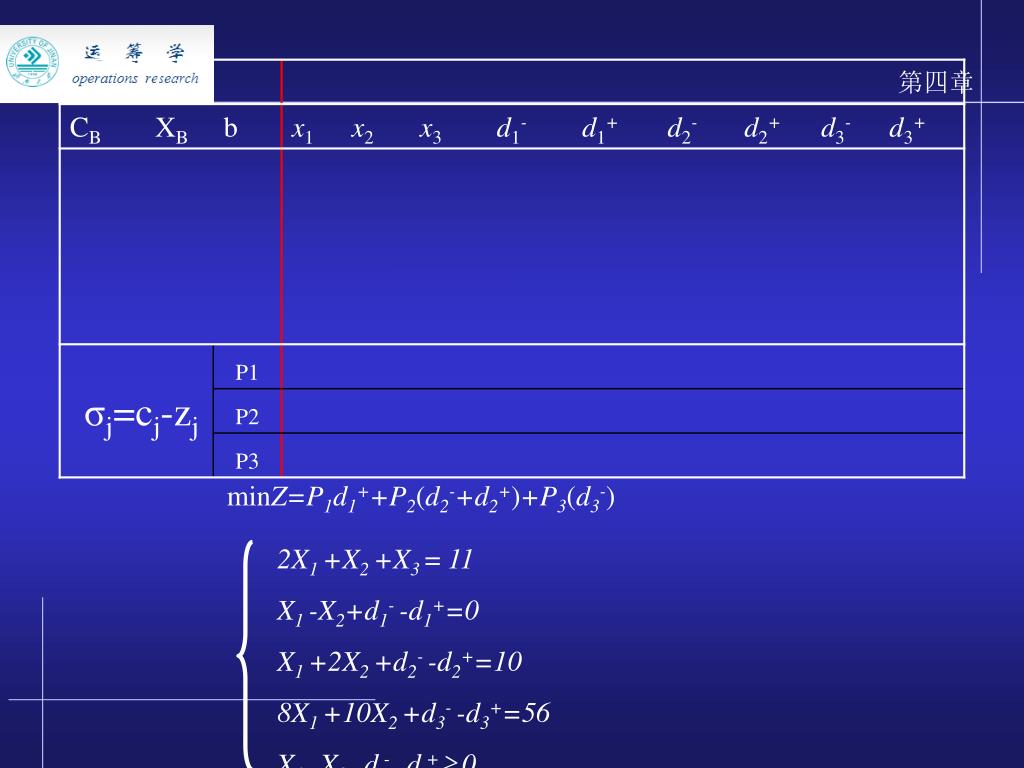

  34. minZ=P1d1++P2(d2-+d2+)+P3(d3-) 2X1 +X2 +X3 = 11 X1-X2+d1- -d1+=0 X1 +2X2 +d2- -d2+=10 8X1 +10X2 +d3- -d3+=56 X1 ,X2 ,di- ,di+ 0

  35. minZ=P1d1++P2(d2-+d2+)+P3(d3-) 2X1 +X2 +X3 = 11 X1-X2+d1- -d1+=0 X1 +2X2 +d2- -d2+=10 8X1 +10X2 +d3- -d3+=56 X1 ,X2 ,di- ,di+ 0

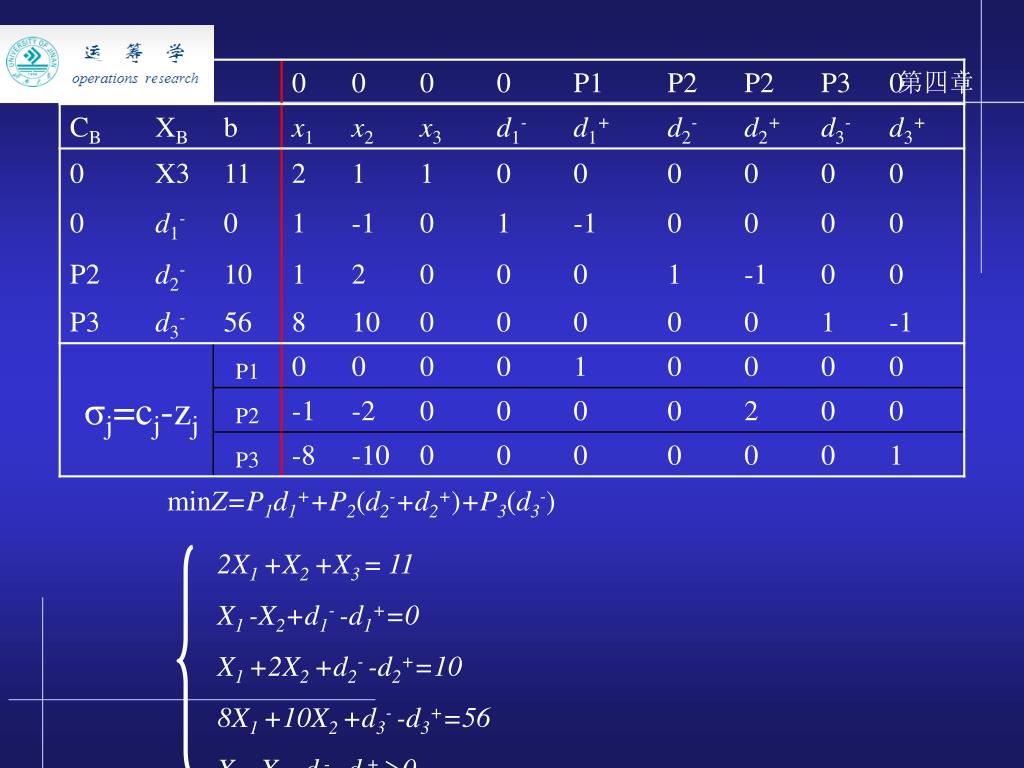

  36. 三、解目标规划的单纯形法 解:化标准形。列初始单纯形表

  37. 三、解目标规划的单纯形法

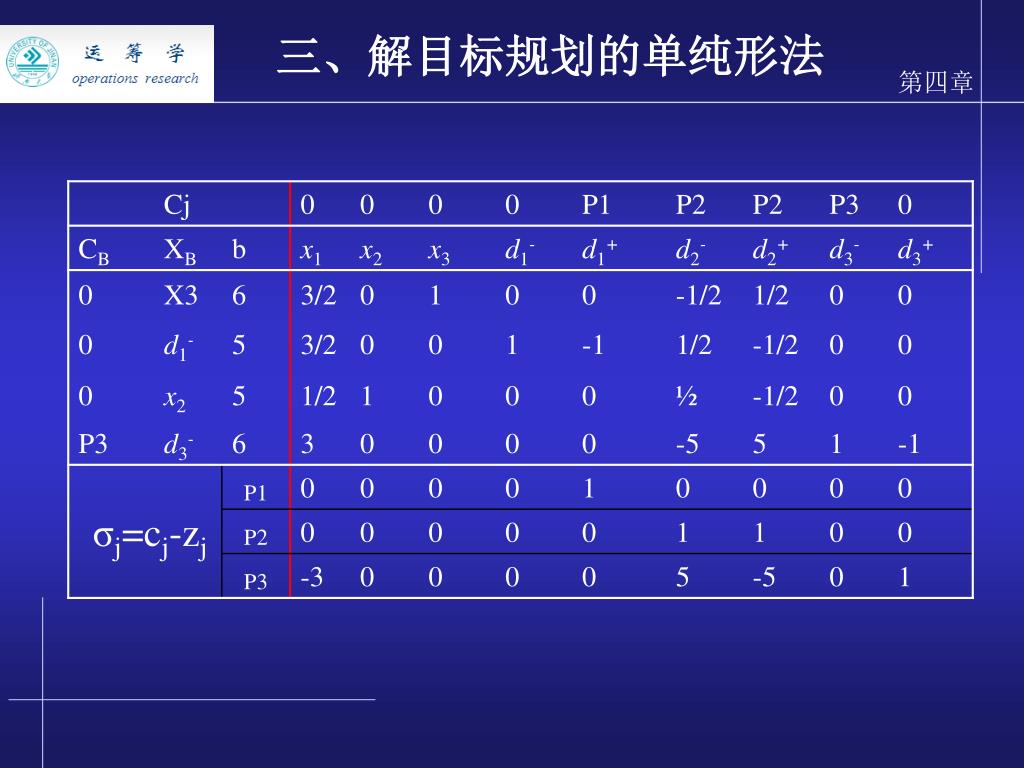

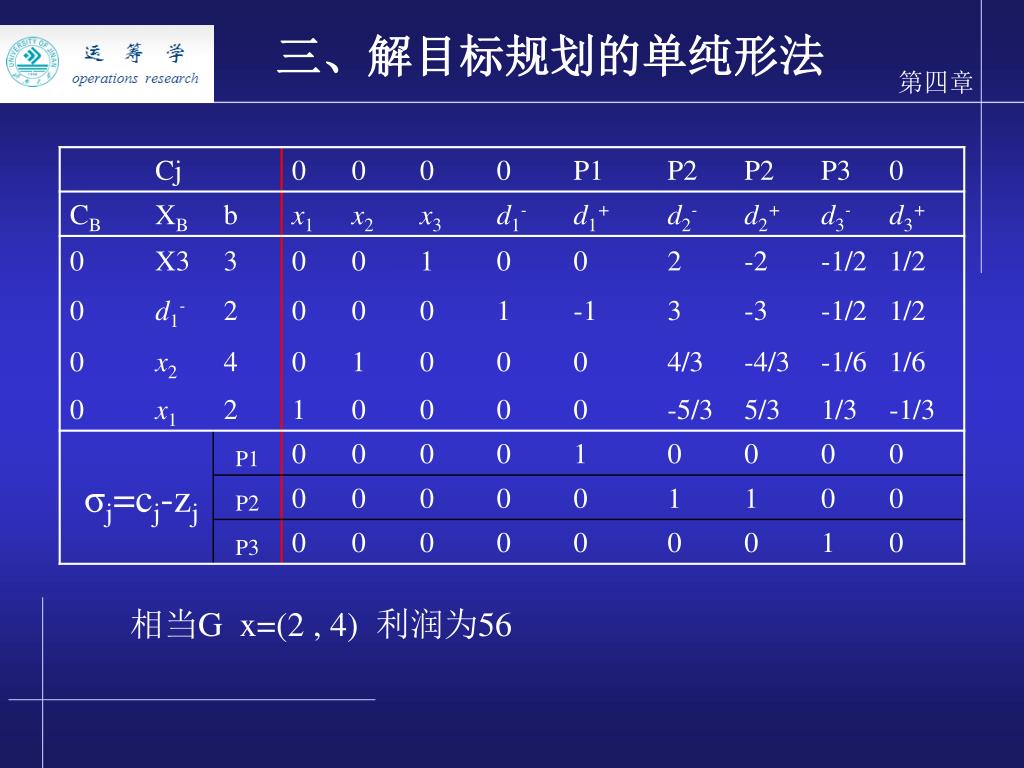

  38. 三、解目标规划的单纯形法 相当G x=(2 , 4) 利润为56

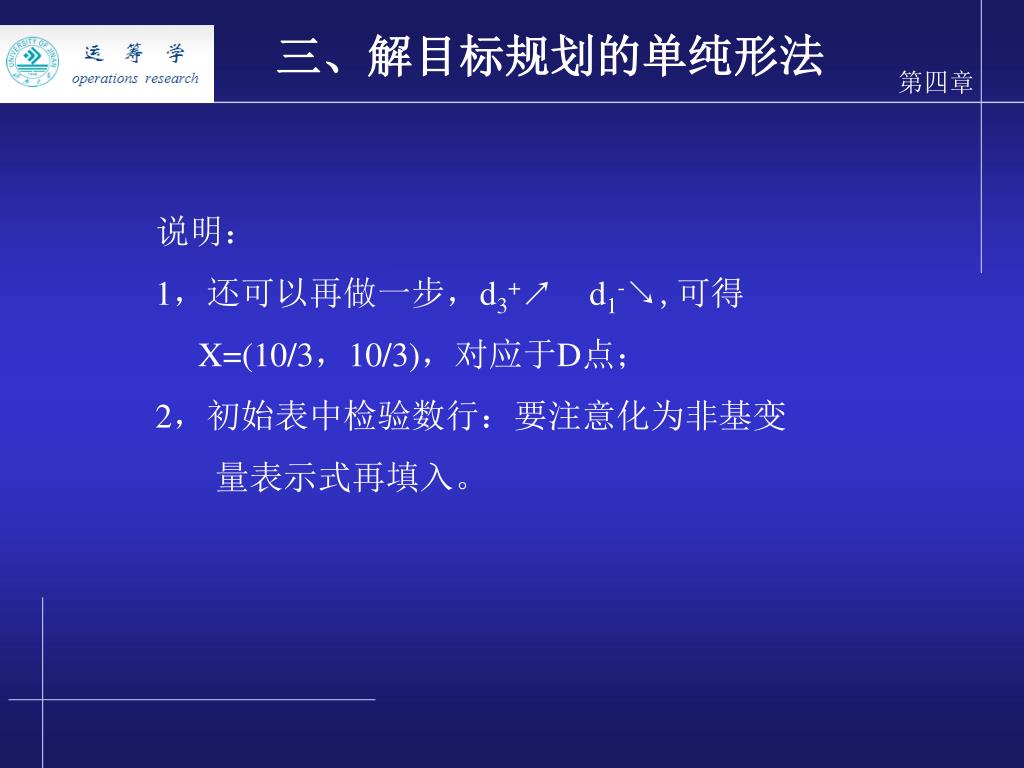

  39. 三、解目标规划的单纯形法 说明: 1,还可以再做一步,d3+↗ d1-↘,可得 X=(10/3,10/3),对应于D点; 2,初始表中检验数行:要注意化为非基变 量表示式再填入。

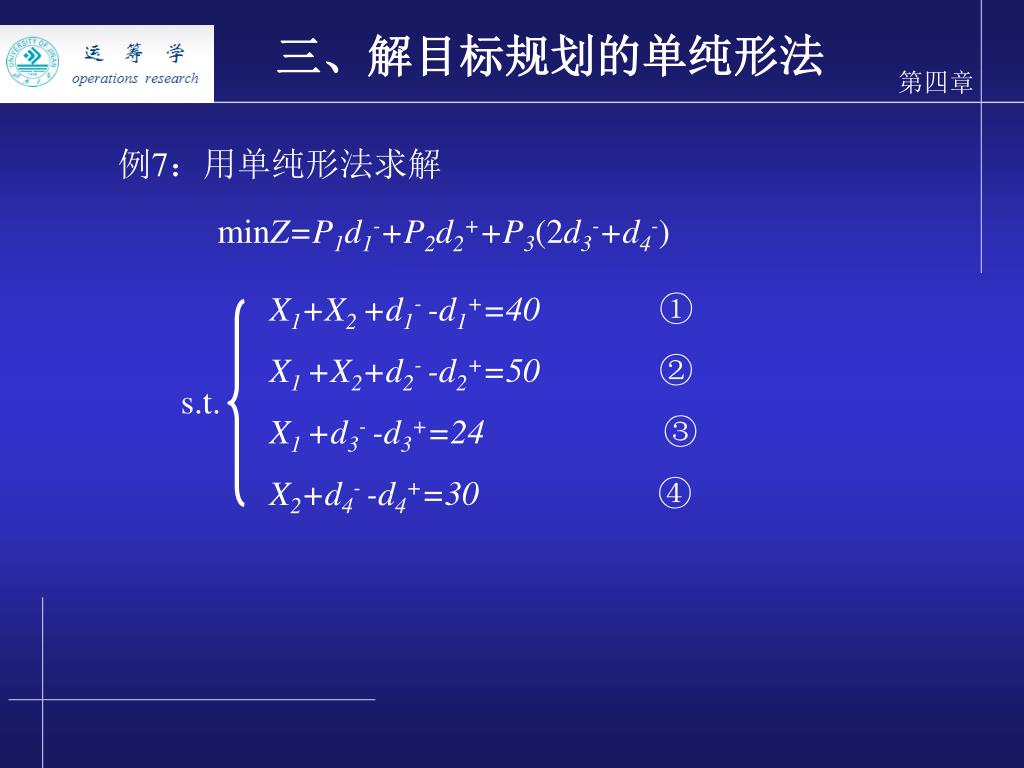

  40. minZ=P1d1-+P2d2++P3(2d3-+d4-) X1+X2 +d1- -d1+=40 ① X1+X2+d2- -d2+=50 ② X1 +d3- -d3+=24 ③ X2+d4- -d4+=30 ④ s.t. 三、解目标规划的单纯形法 例7:用单纯形法求解

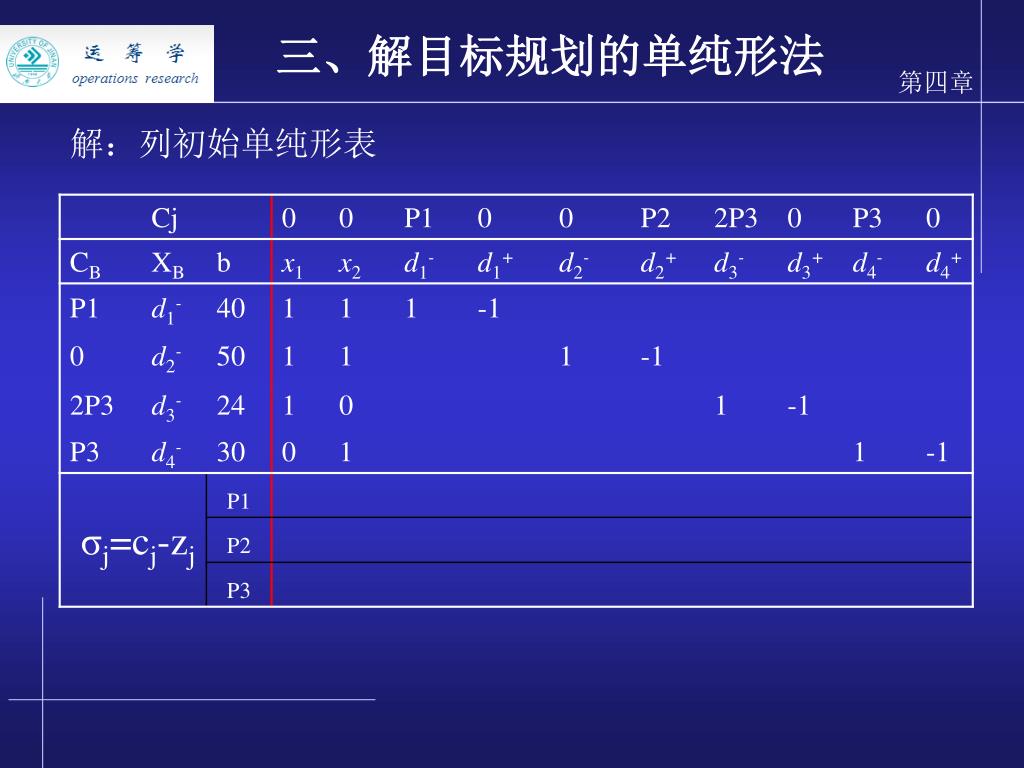

  41. 三、解目标规划的单纯形法 解:列初始单纯形表

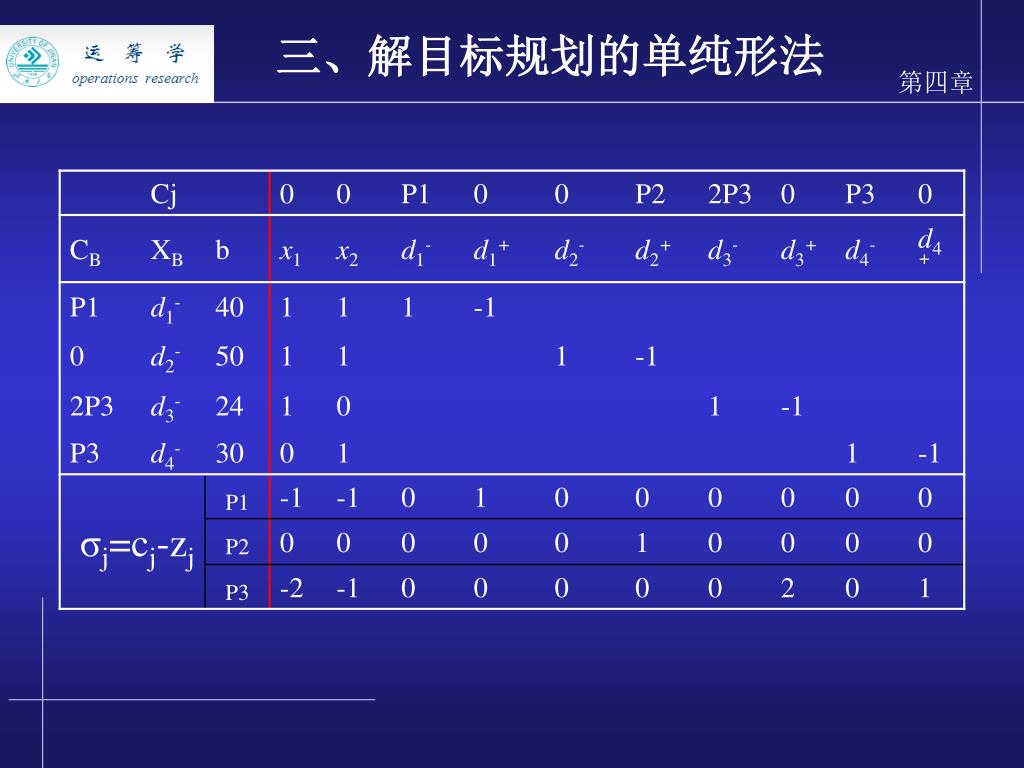

  42. 三、解目标规划的单纯形法

  43. 三、解目标规划的单纯形法

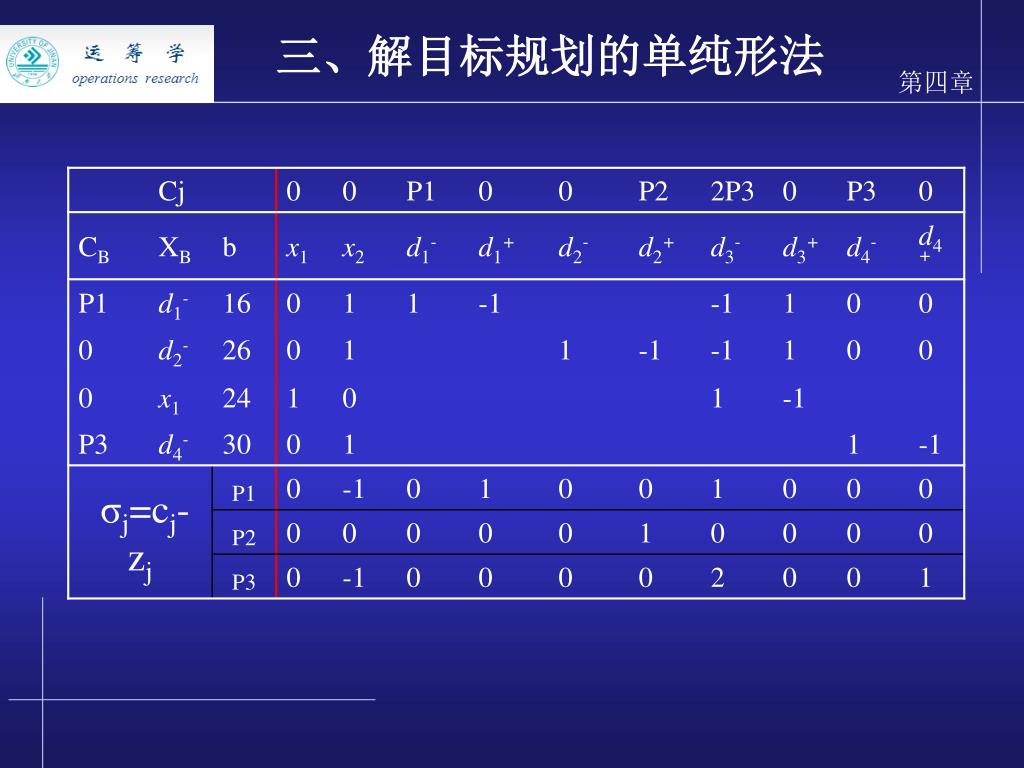

  44. 三、解目标规划的单纯形法

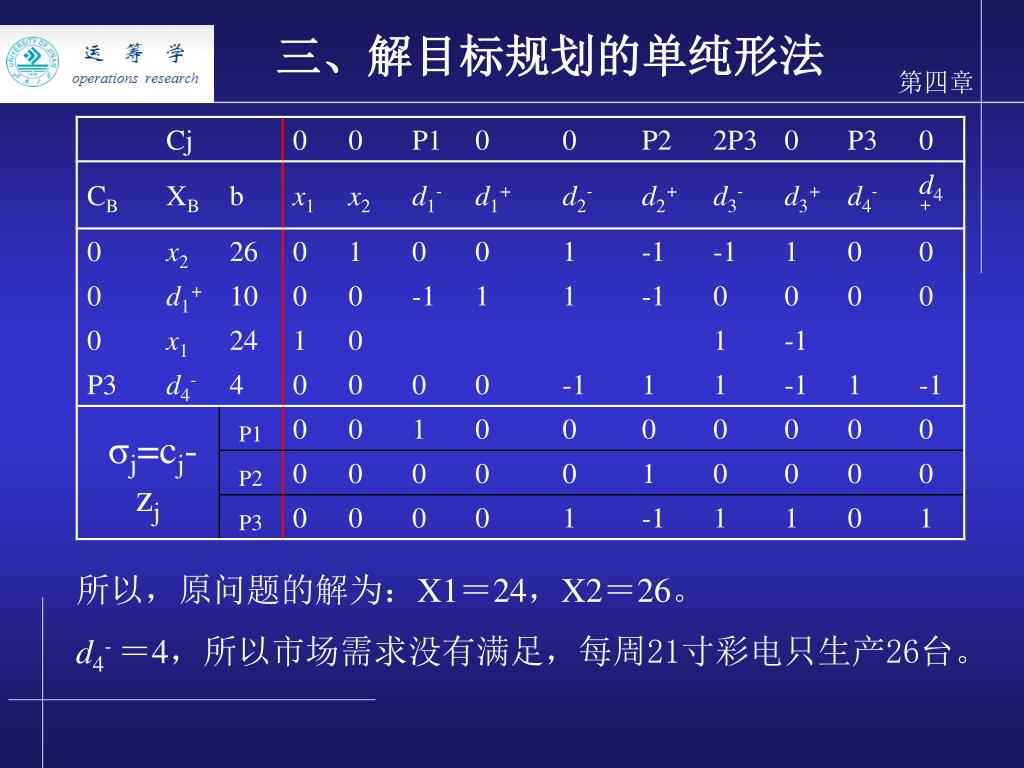

  45. 三、解目标规划的单纯形法 所以,原问题的解为:X1=24,X2=26。 d4- =4,所以市场需求没有满足,每周21寸彩电只生产26台。

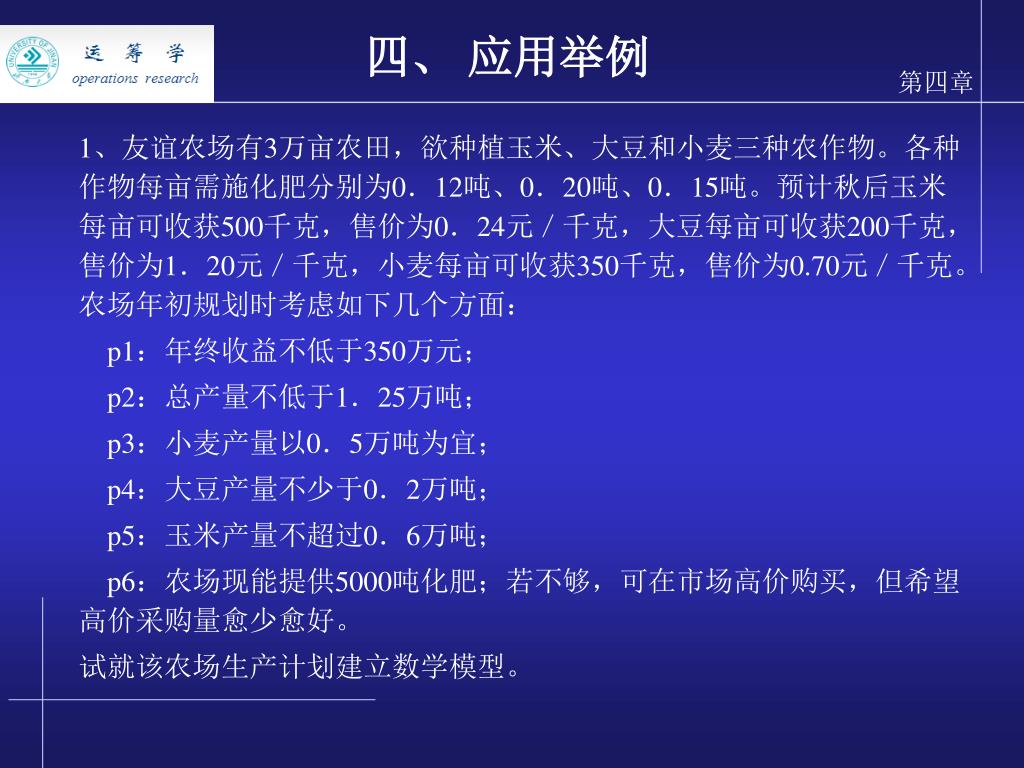

  46. 四、 应用举例 1、友谊农场有3万亩农田,欲种植玉米、大豆和小麦三种农作物。各种作物每亩需施化肥分别为0.12吨、0.20吨、0.15吨。预计秋后玉米每亩可收获500千克,售价为0.24元/千克,大豆每亩可收获200千克,售价为1.20元/千克,小麦每亩可收获350千克,售价为0.70元/千克。农场年初规划时考虑如下几个方面: p1:年终收益不低于350万元; p2:总产量不低于1.25万吨; p3:小麦产量以0.5万吨为宜; p4:大豆产量不少于0.2万吨; p5:玉米产量不超过0.6万吨; p6:农场现能提供5000吨化肥;若不够,可在市场高价购买,但希望高价采购量愈少愈好。 试就该农场生产计划建立数学模型。

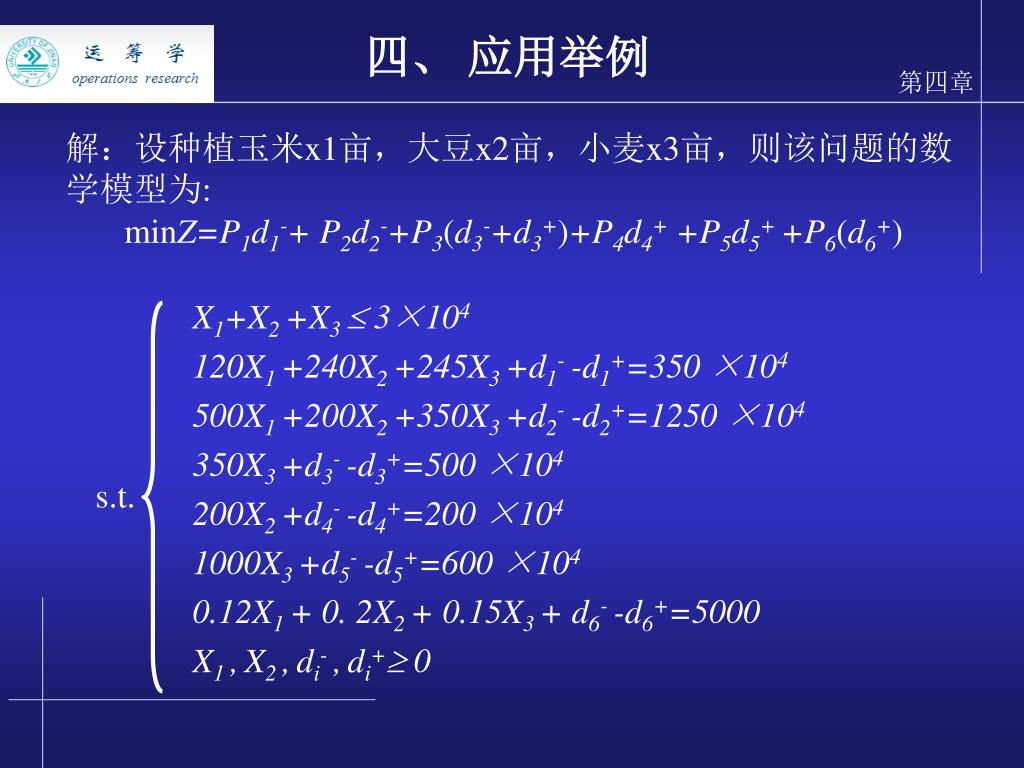

  47. minZ=P1d1-+ P2d2-+P3(d3-+d3+)+P4d4++P5d5+ +P6(d6+) X1+X2 +X3  3×104 120X1+240X2 +245X3 +d1- -d1+=350 ×104 500X1 +200X2 +350X3 +d2- -d2+=1250 ×104 350X3 +d3- -d3+=500 ×104 200X2 +d4- -d4+=200 ×104 1000X3 +d5- -d5+=600 ×104 0.12X1 + 0. 2X2 + 0.15X3 + d6- -d6+=5000 X1 ,X2 ,di- ,di+ 0 s.t. 四、 应用举例 解:设种植玉米x1亩,大豆x2亩,小麦x3亩,则该问题的数学模型为:

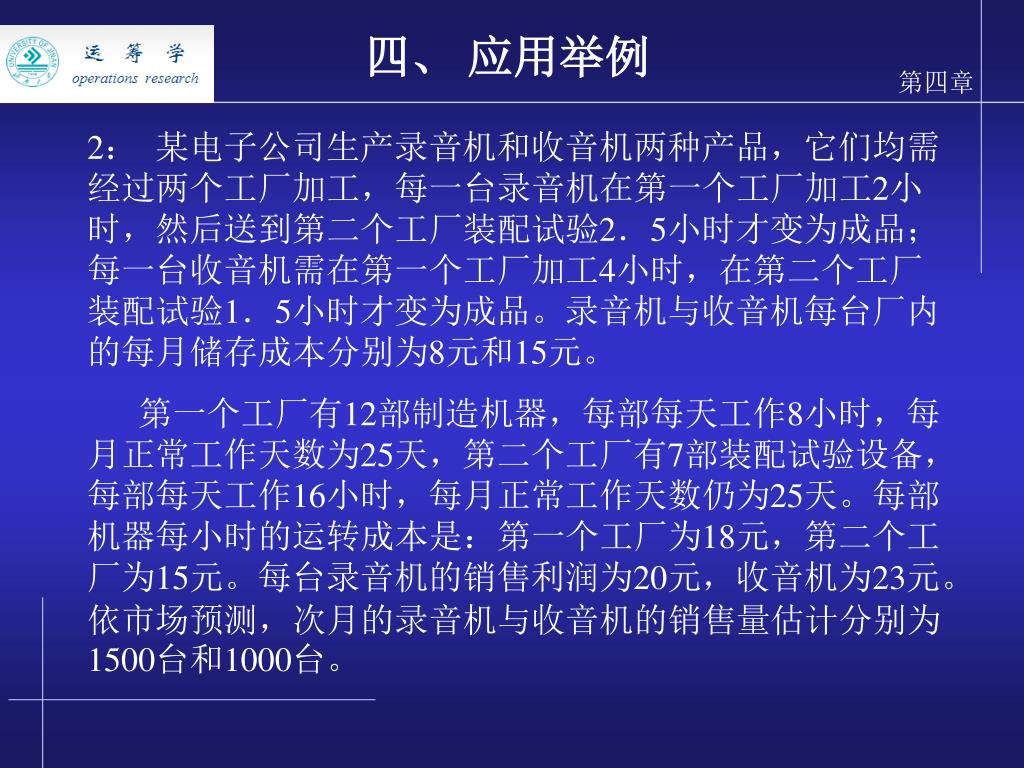

  48. 四、 应用举例 2: 某电子公司生产录音机和收音机两种产品,它们均需经过两个工厂加工,每一台录音机在第一个工厂加工2小时,然后送到第二个工厂装配试验2.5小时才变为成品;每一台收音机需在第一个工厂加工4小时,在第二个工厂装配试验1.5小时才变为成品。录音机与收音机每台厂内的每月储存成本分别为8元和15元。 第一个工厂有12部制造机器,每部每天工作8小时,每月正常工作天数为25天,第二个工厂有7部装配试验设备,每部每天工作16小时,每月正常工作天数仍为25天。每部机器每小时的运转成本是:第一个工厂为18元,第二个工厂为15元。每台录音机的销售利润为20元,收音机为23元。依市场预测,次月的录音机与收音机的销售量估计分别为1500台和1000台。

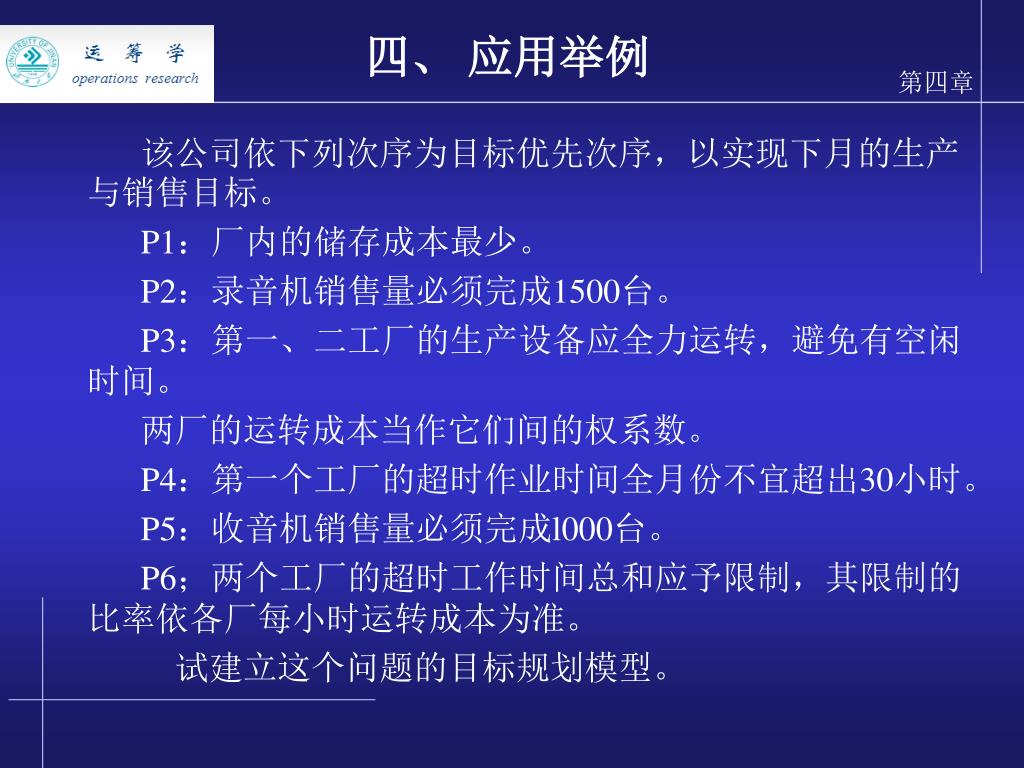

  49. 四、 应用举例 该公司依下列次序为目标优先次序,以实现下月的生产与销售目标。 P1:厂内的储存成本最少。 P2:录音机销售量必须完成1500台。 P3:第一、二工厂的生产设备应全力运转,避免有空闲时间。 两厂的运转成本当作它们间的权系数。 P4:第一个工厂的超时作业时间全月份不宜超出30小时。 P5:收音机销售量必须完成l000台。 P6;两个工厂的超时工作时间总和应予限制,其限制的比率依各厂每小时运转成本为准。 试建立这个问题的目标规划模型。

  50. 2: 某电子公司生产录音机和收音机两种产品,它们均需经过两个工厂加工,每一台录音机在第一个工厂加工2小时,然后送到第二个工厂装配试验2.5小时才变为成品;每一台收音机需在第一个工厂加工4小时,在第二个工厂装配试验1.5小时才变为成品。 录音机与收音机每台厂内的每月储存成本分别为8元和15元。 第一个工厂有12部制造机器,每部每天工作8小时,每月正常工作天数为25天,第二个工厂有7部装配试验设备,每部每天工作16小时,每月正常工作天数仍为25天。每部机器每小时的运转成本是:第一个工厂为18元,第二个工厂为15元。每台录音机的销售利润为20元,收音机为23元。依市场预测,次月的录音机与收音机的销售量估计分别为1500台和1000台。 该公司依下列次序为目标优先次序,以实现下月的生产与销售目标。 P1:厂内的储存成本最少。 P2:录音机销售量必须完成1500台。 P3:第一、二工厂的生产设备应全力运转,避免有空闲时间。 两厂的运转成本当作它们间的权系数。 P4:第一个工厂的超时作业时间全月份不宜超出30小时。 P5:收音机销售量必须完成l000台。 P6;两个工厂的超时工作时间总和应予限制,其限制的比率依各厂每小时运转成本为准。 试建立这个问题的目标规划模型。
