  1. Авторы: Гурьев С.В. Резвов В.И. Юров А.А. Эффективность проведения сейсморазведочных работ в эксклюзивных зонах с использованием импульсных источников «Геотон-12» Антон Александрович Юров

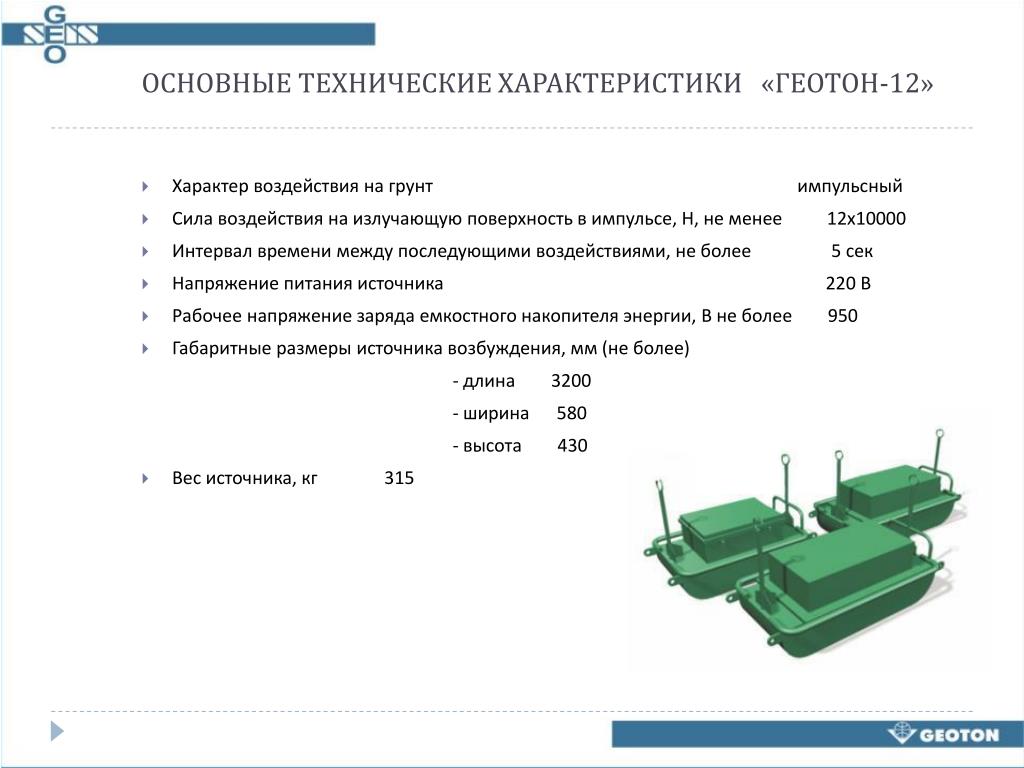

  2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «ГЕОТОН-12» • Характер воздействия на грунт импульсный • Сила воздействия на излучающую поверхность в импульсе, Н, не менее 12x10000 • Интервал времени между последующими воздействиями, не более 5 сек • Напряжение питания источника 220 В • Рабочее напряжение заряда емкостного накопителя энергии, В не более 950 • Габаритные размеры источника возбуждения, мм (не более) - длина 3200 - ширина 580 - высота 430 • Вес источника, кг 315

  3. Проектные характеристики полевых сейсморазведочных работ

  4. Обзорная карта района работ

  5. Схема расположения проектных профилей на площади работ

  6. База сейсморазведочной партии

  7. Проверка на идентичность 100 % оборудования непосредственно перед началом работ

  8. Размотка линий приема на Оби

  9. Работа отряда «Геотон» на Оби

  10. Работа отряда «Геотон» на Оби в районе поселка

  11. Схема фактического расположения профилей п. Верхнемысовая, жилые помещения (≈ 40 частных домов) и производственные помещения (ферма, котельная)

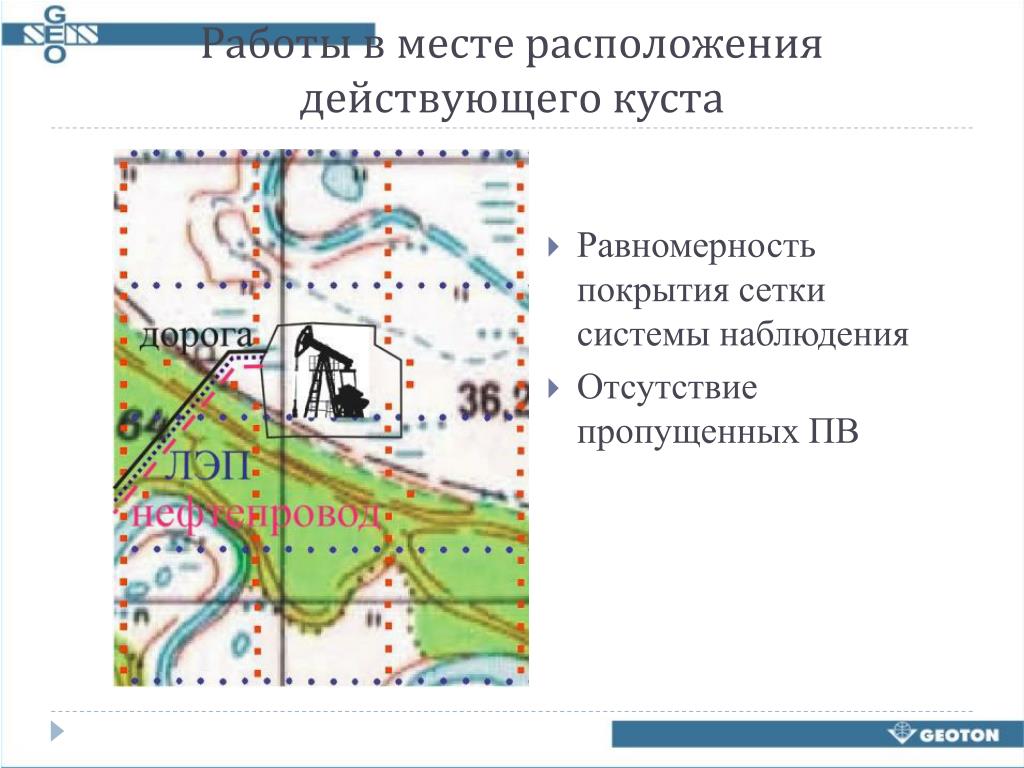

  12. Работы в месте расположения действующего куста • Равномерность покрытия сетки системы наблюдения • Отсутствие пропущенных ПВ

  13. Полученная на площади работ кратность Максимальное приближение к проектной кратности не смотря на наличие населенного пункта, действующего промысла и реки

  14. Работы в техногенных зонах • Принцип суммирования накоплений в работе источника «Геотон - 12» позволяет добиваться максимальной помехозащищенности материала (защита от нерегулярных помех)

  15. Распределение доминирующей частоты по полученным материалам Расчет по сейсмограммам ОПВ во временном окне 1600-2200 мс ближние удаления.

  16. Сопоставление временных разрезов

  17. Выполненные работы соответствуют проектным требованиям

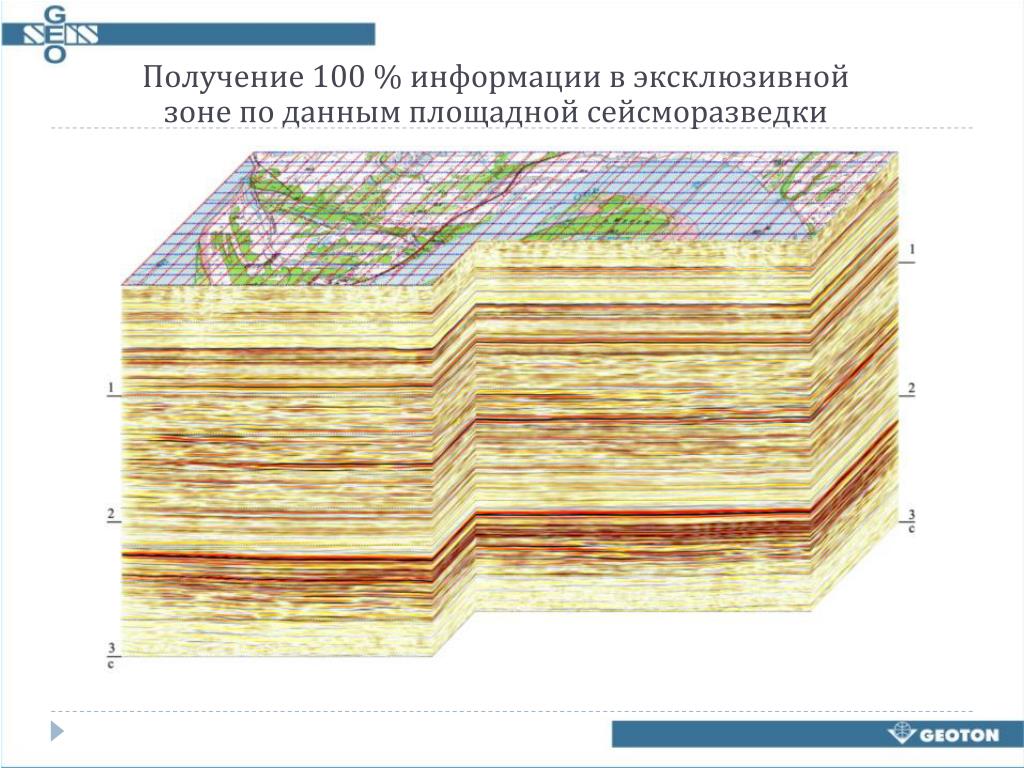

  18. Получение 100 % информации в эксклюзивной зоне по данным площадной сейсморазведки

  19. Преимущества проведения сейсморазведочных работ источниками «Геотон-12» Технология отработки в эксклюзивных зонах

  20. Нерегулярная система наблюдений в промышленной зоне при отработке взрывами Наблюдаемая неравномерная Кратность по ОГТ в районе промысла Схема расположения взрывных скважин в районе промысла

  21. Временной разрез с пропусками ПВ Достоверность построения сейсмических изображений в зонах понижения кратности из-за пропусков ПВ ?

  22. Временной разрез полученный в результате проведения взрывных работ Достоверность построения сейсмических изображений в зонах понижения кратности из-за пропусков ПВ ?

  23. Возможность проведения работ по регулярной системе наблюдения Наблюдаемая равномерная Кратность по ОГТ в районе промысла Схема расположения пунктов возбуждения в районе промысла при отработке источниками «Геотон - 12»

  24. Регулярность системы наблюдения на р. Обь отсутствие пропущенных пунктов геофизических наблюдений на водоемах

  25. Временной разрез по данным полученным в результате отработки «Геотон-12» Отсутствие «дыр» в картине кратности позволяет получать 100 % данных в эксклюзивных зонах !

  26. Волновая картина и амплитудно-частотные спектры на типичных полевых сейсмограммах ОПВ при идентичных поверхностных условиях Взрыв Геотон-12

  27. Применяемая на площади технология проведения сейсморазведочных работ позволяет: • Проводить работы по регулярной системе наблюдения в эксклюзивных зонах, • Проводить работы по ледяной поверхности рек, озер и в переходных зонах, • Существенно повысить безопасность проведения сейсморазведочных работ для персонала, • Решить трудности технологического и экологического плана не снижая эффективности сейсморазведки, • Причинять минимальное деструктивное воздействие наокружающую среду, • Решать поставленные геологические задачи.

  28. Спасибо за внимание! Антон Александрович Юров Контакты г. Москва, Сытинский тупик, д.3, офис 2 тел/факс: +7 (495) 694-19-07 , 694-19-40 geoseisltd@gmail.com
