建筑结构试验 学习辅导 辽宁广播电视大学 水利厅工作站 张鹤 2006.05.01

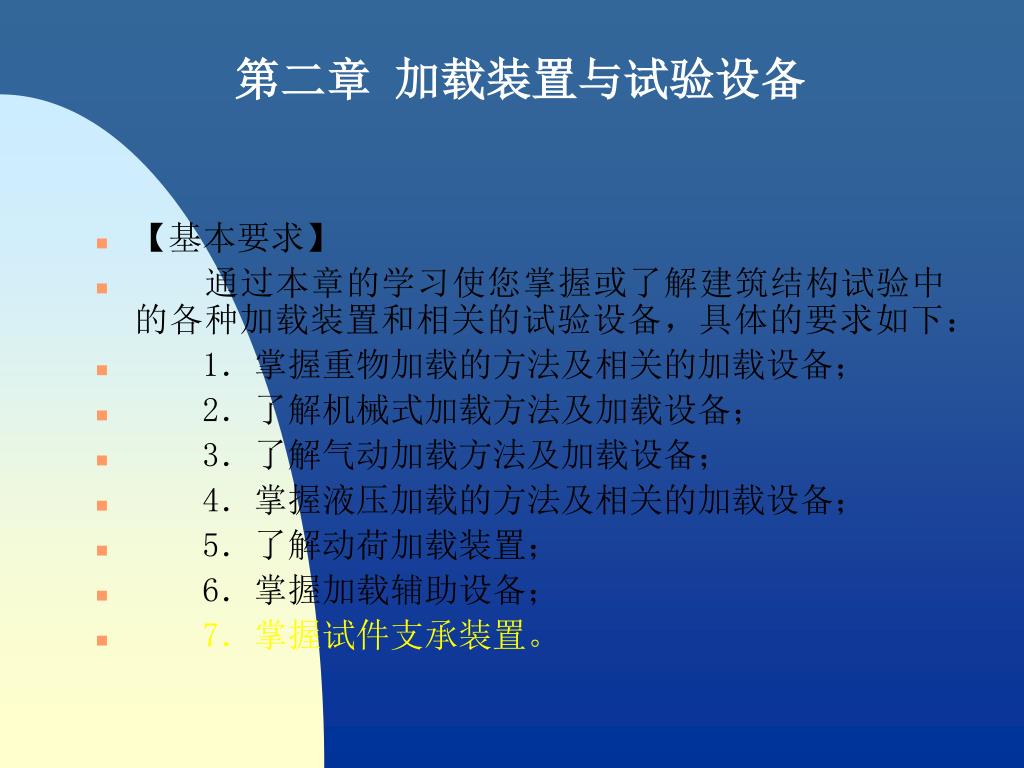

第二章 加载装置与试验设备 • 【基本要求】 • 通过本章的学习使您掌握或了解建筑结构试验中的各种加载装置和相关的试验设备,具体的要求如下: • 1.掌握重物加载的方法及相关的加载设备; • 2.了解机械式加载方法及加载设备; • 3.了解气动加载方法及加载设备; • 4.掌握液压加载的方法及相关的加载设备; • 5.了解动荷加载装置; • 6.掌握加载辅助设备; • 7.掌握试件支承装置。

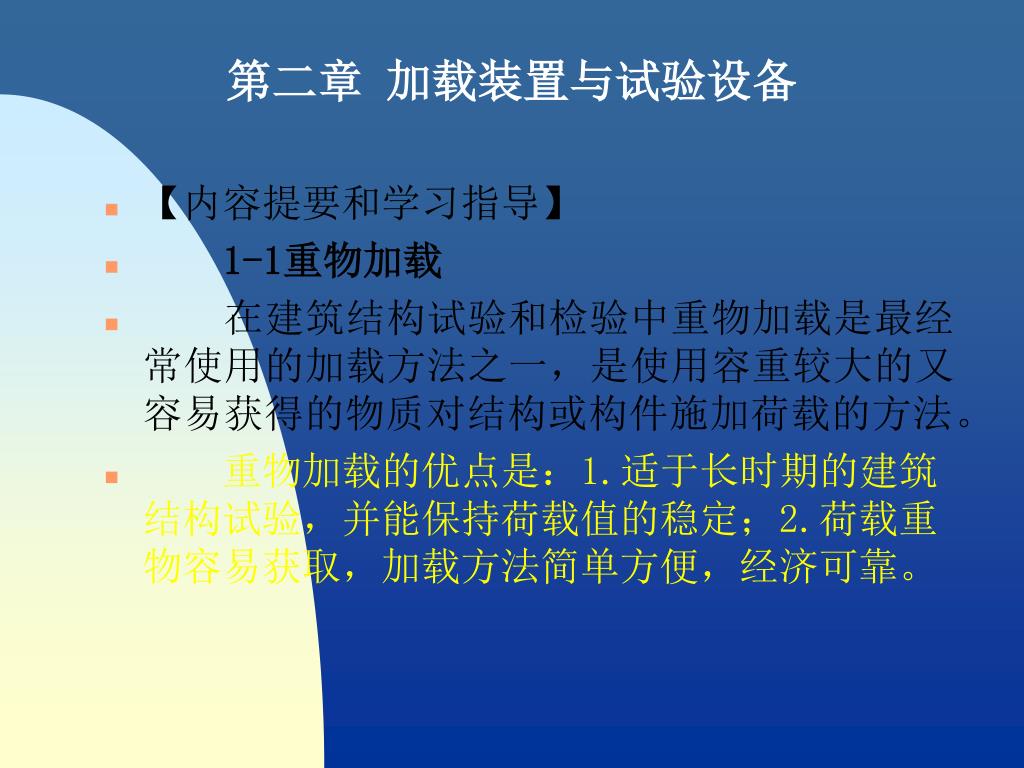

第二章 加载装置与试验设备 • 【内容提要和学习指导】 • 1-1重物加载 • 在建筑结构试验和检验中重物加载是最经常使用的加载方法之一,是使用容重较大的又容易获得的物质对结构或构件施加荷载的方法。 • 重物加载的优点是:1.适于长时期的建筑结构试验,并能保持荷载值的稳定;2.荷载重物容易获取,加载方法简单方便,经济可靠。

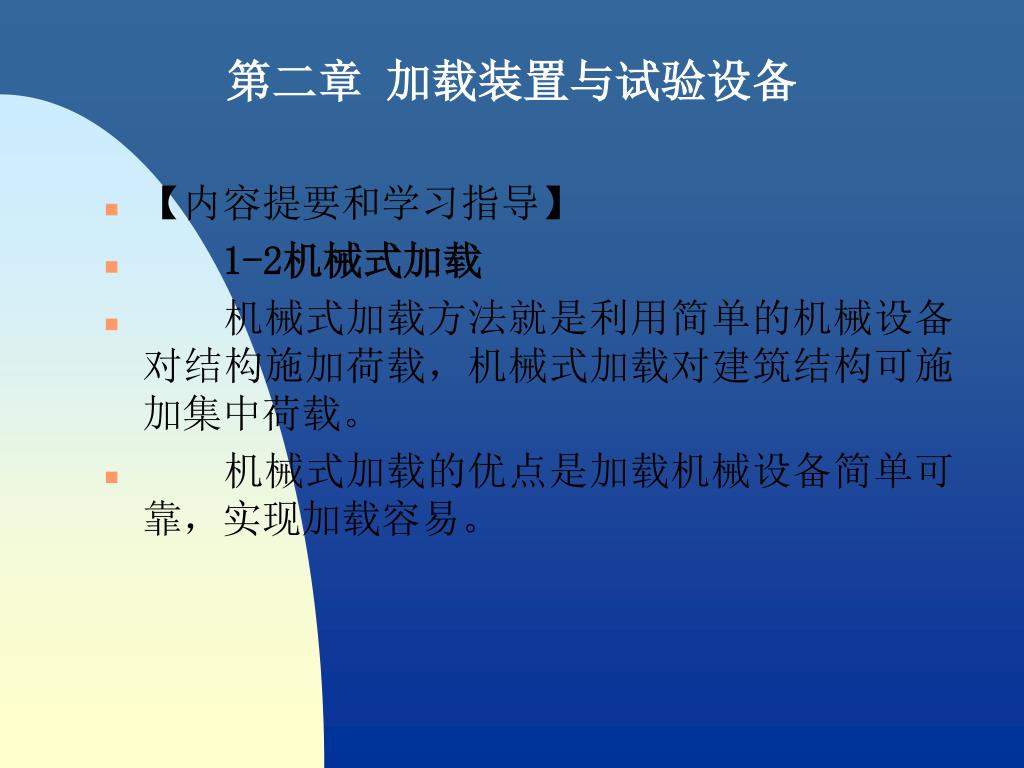

第二章 加载装置与试验设备 • 【内容提要和学习指导】 • 1-2机械式加载 • 机械式加载方法就是利用简单的机械设备对结构施加荷载,机械式加载对建筑结构可施加集中荷载。 • 机械式加载的优点是加载机械设备简单可靠,实现加载容易。

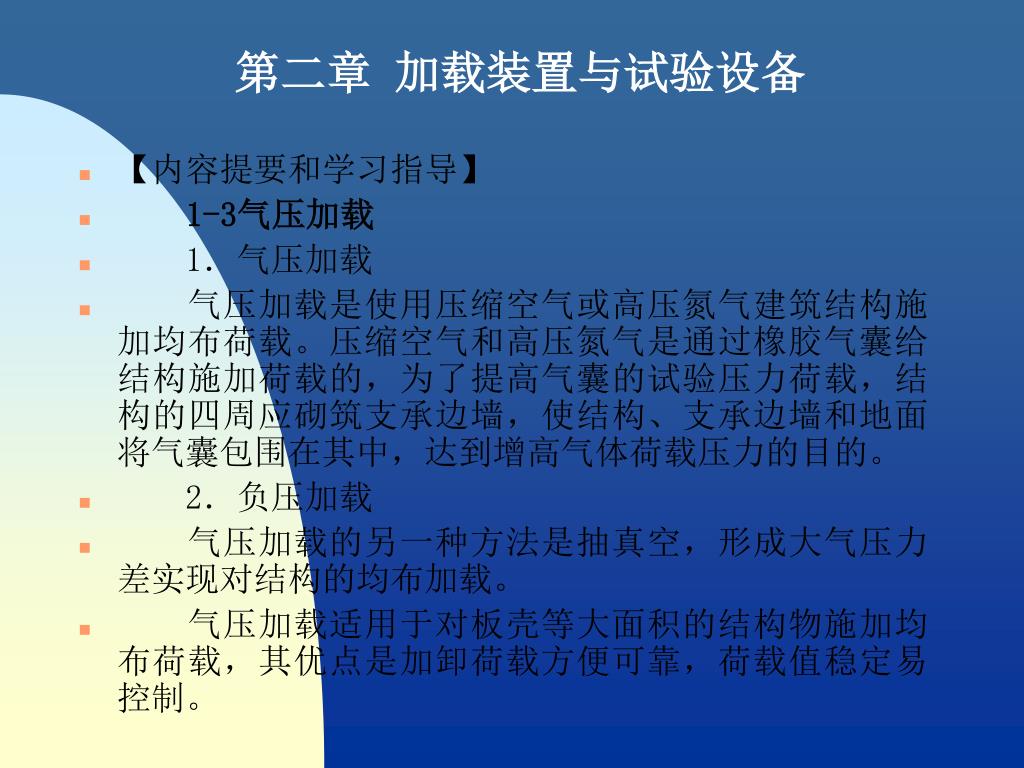

第二章 加载装置与试验设备 • 【内容提要和学习指导】 • 1-3气压加载 • 1.气压加载 • 气压加载是使用压缩空气或高压氮气建筑结构施加均布荷载。压缩空气和高压氮气是通过橡胶气囊给结构施加荷载的,为了提高气囊的试验压力荷载,结构的四周应砌筑支承边墙,使结构、支承边墙和地面将气囊包围在其中,达到增高气体荷载压力的目的。 • 2.负压加载 • 气压加载的另一种方法是抽真空,形成大气压力差实现对结构的均布加载。 • 气压加载适用于对板壳等大面积的结构物施加均布荷载,其优点是加卸荷载方便可靠,荷载值稳定易控制。

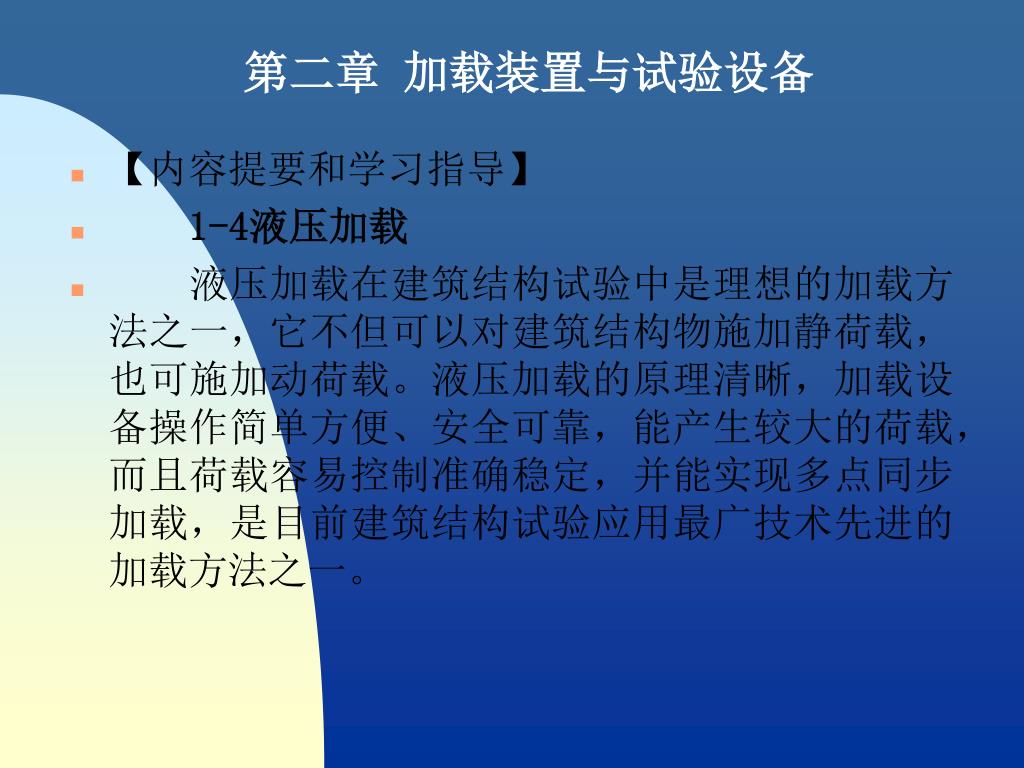

第二章 加载装置与试验设备 • 【内容提要和学习指导】 • 1-4液压加载 • 液压加载在建筑结构试验中是理想的加载方法之一,它不但可以对建筑结构物施加静荷载,也可施加动荷载。液压加载的原理清晰,加载设备操作简单方便、安全可靠,能产生较大的荷载,而且荷载容易控制准确稳定,并能实现多点同步加载,是目前建筑结构试验应用最广技术先进的加载方法之一。

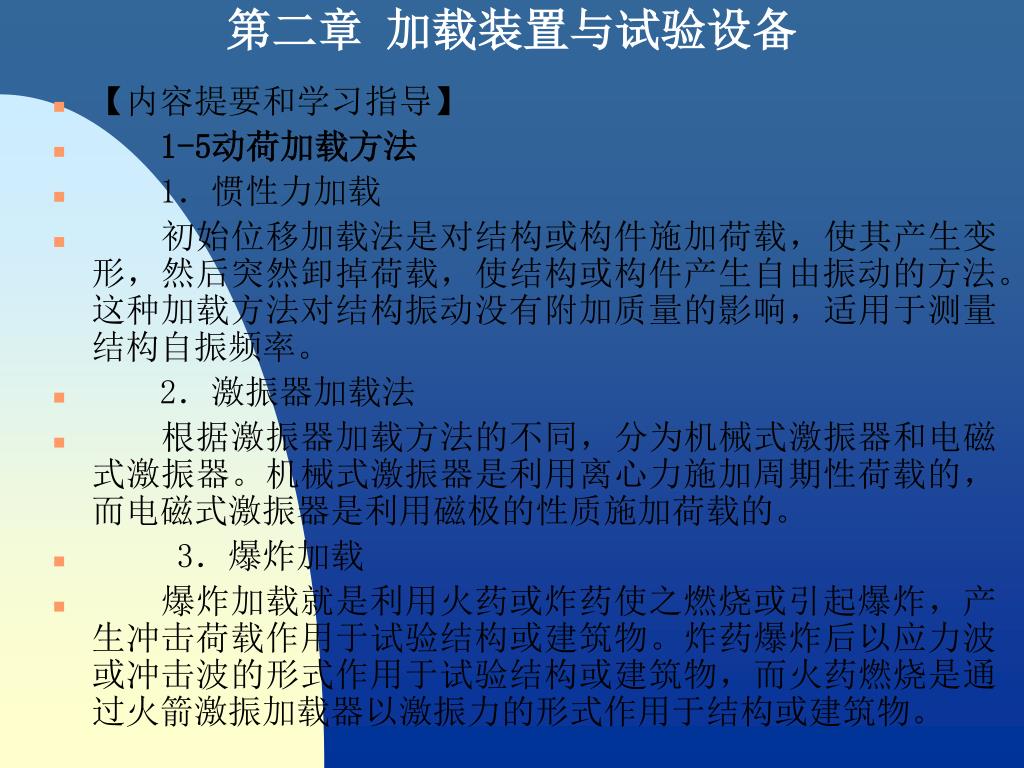

第二章 加载装置与试验设备 • 【内容提要和学习指导】 • 1-5动荷加载方法 • 1.惯性力加载 • 初始位移加载法是对结构或构件施加荷载,使其产生变形,然后突然卸掉荷载,使结构或构件产生自由振动的方法。这种加载方法对结构振动没有附加质量的影响,适用于测量结构自振频率。 • 2.激振器加载法 • 根据激振器加载方法的不同,分为机械式激振器和电磁式激振器。机械式激振器是利用离心力施加周期性荷载的,而电磁式激振器是利用磁极的性质施加荷载的。 • 3.爆炸加载 • 爆炸加载就是利用火药或炸药使之燃烧或引起爆炸,产生冲击荷载作用于试验结构或建筑物。炸药爆炸后以应力波或冲击波的形式作用于试验结构或建筑物,而火药燃烧是通过火箭激振加载器以激振力的形式作用于结构或建筑物。

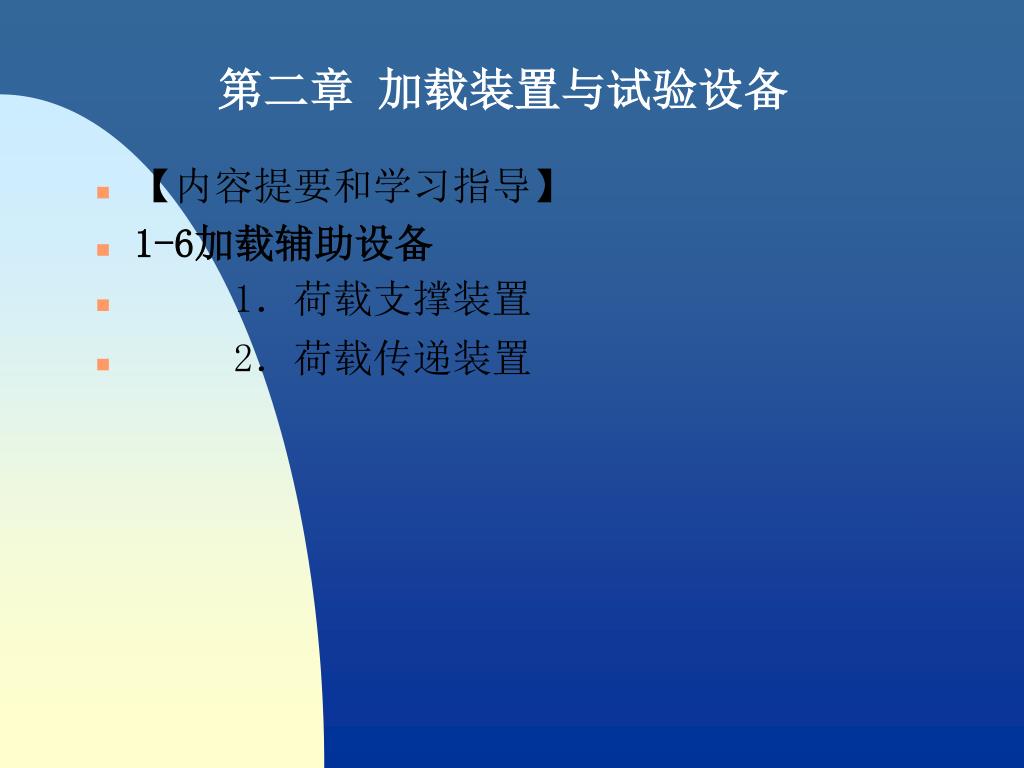

第二章 加载装置与试验设备 • 【内容提要和学习指导】 • 1-6加载辅助设备 • 1.荷载支撑装置 • 2.荷载传递装置

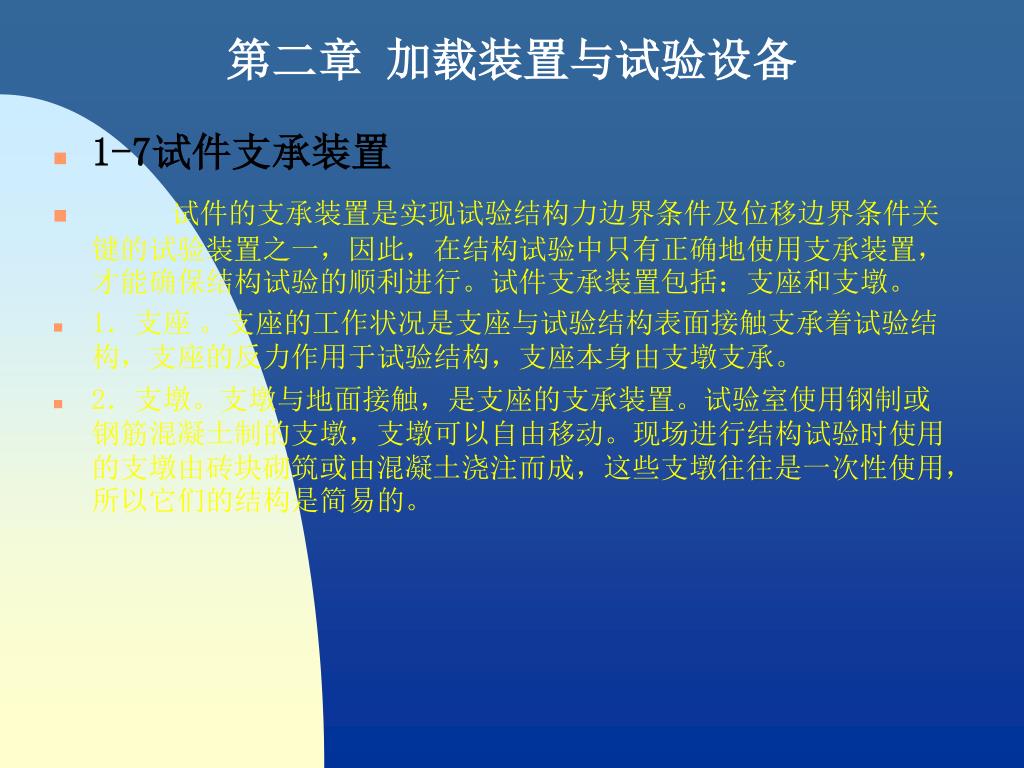

第二章 加载装置与试验设备 • 1-7试件支承装置 • 试件的支承装置是实现试验结构力边界条件及位移边界条件关键的试验装置之一,因此,在结构试验中只有正确地使用支承装置,才能确保结构试验的顺利进行。试件支承装置包括:支座和支墩。 • 1.支座 。支座的工作状况是支座与试验结构表面接触支承着试验结构,支座的反力作用于试验结构,支座本身由支墩支承。 • 2.支墩。支墩与地面接触,是支座的支承装置。试验室使用钢制或钢筋混凝土制的支墩,支墩可以自由移动。现场进行结构试验时使用的支墩由砖块砌筑或由混凝土浇注而成,这些支墩往往是一次性使用,所以它们的结构是简易的。
