  1. 第 5 章 一阶电路暂态分析 电路基础

  2. 教学组织: 1.学习提示,指出主要内容及重点内容,建议学习方法. 2.教学内容的讲授. 3.学习内容的小结,针对学习的重点和难点组织习题课 4.根据教学要求安排小测验.

  3. 一阶电路暂态分析 换路简介 暂态(过渡)过程 换路定律 1.初始状态的计算 2.零输入、零状态、完全响应 3.一阶电路暂态分析三要素法

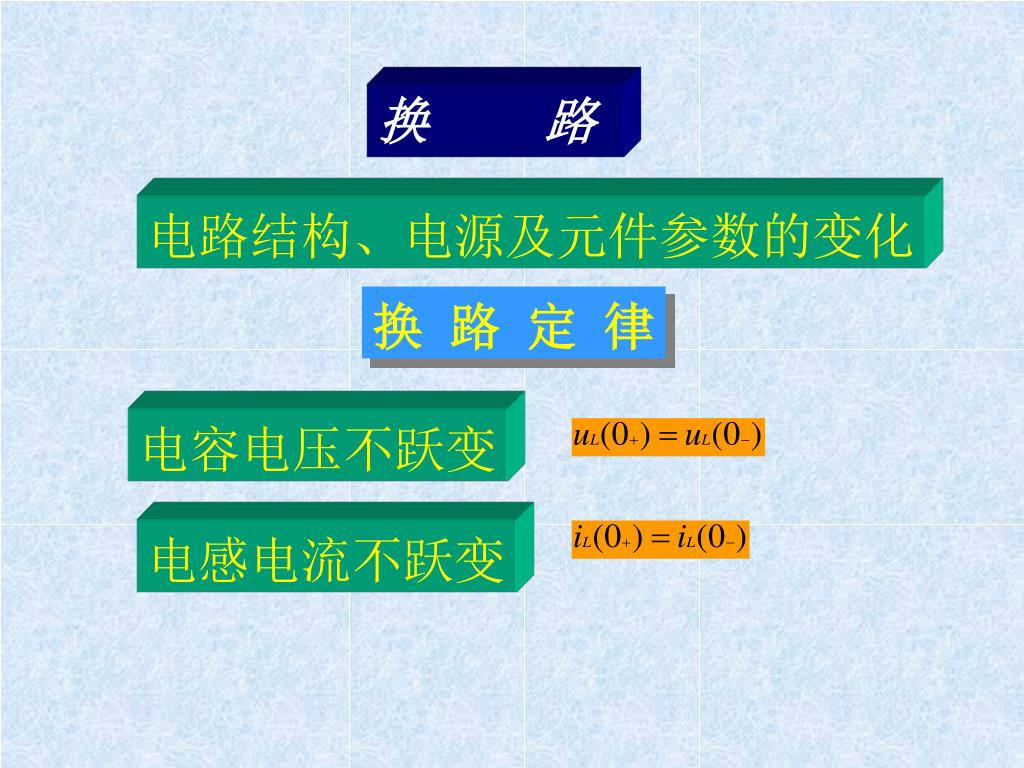

  4. 换 路 电路结构、电源及元件参数的变化 换 路 定 律 电容电压不跃变 电感电流不跃变

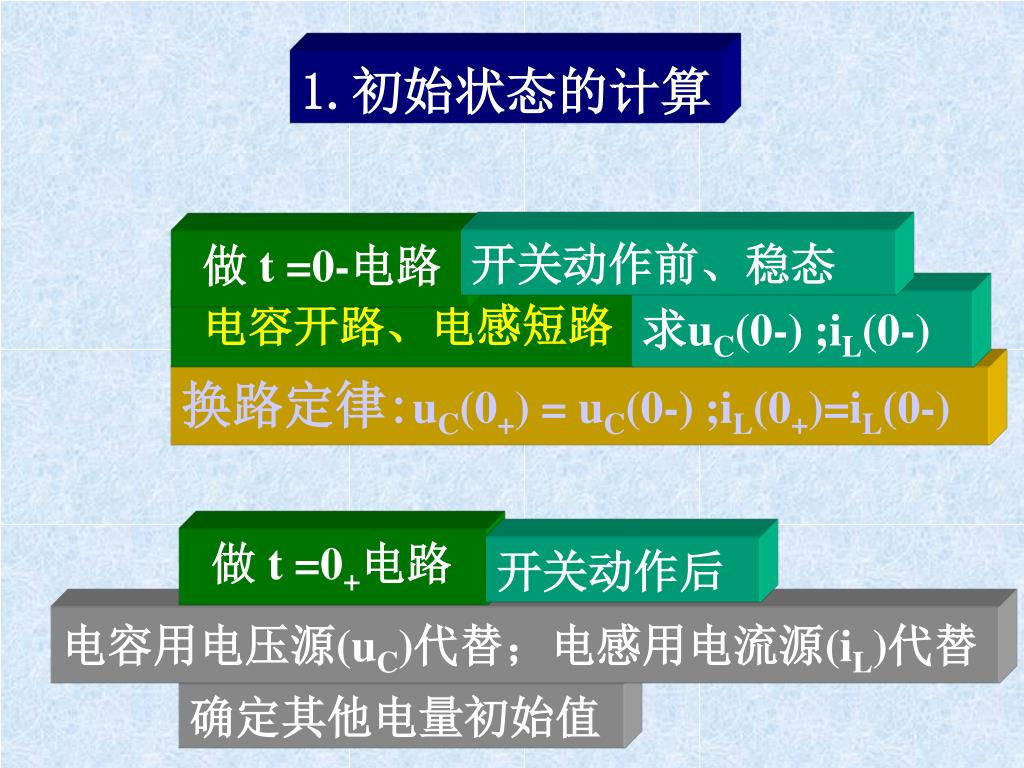

  5. 1.初始状态的计算 开关动作前、稳态 • 做 t =0-电路 • 电容开路、电感短路 求uC(0-) ;iL(0-) 换路定律:uC(0+) = uC(0-) ;iL(0+)=iL(0-) • 做 t =0+电路 开关动作后 电容用电压源(uC)代替；电感用电流源(iL)代替 确定其他电量初始值

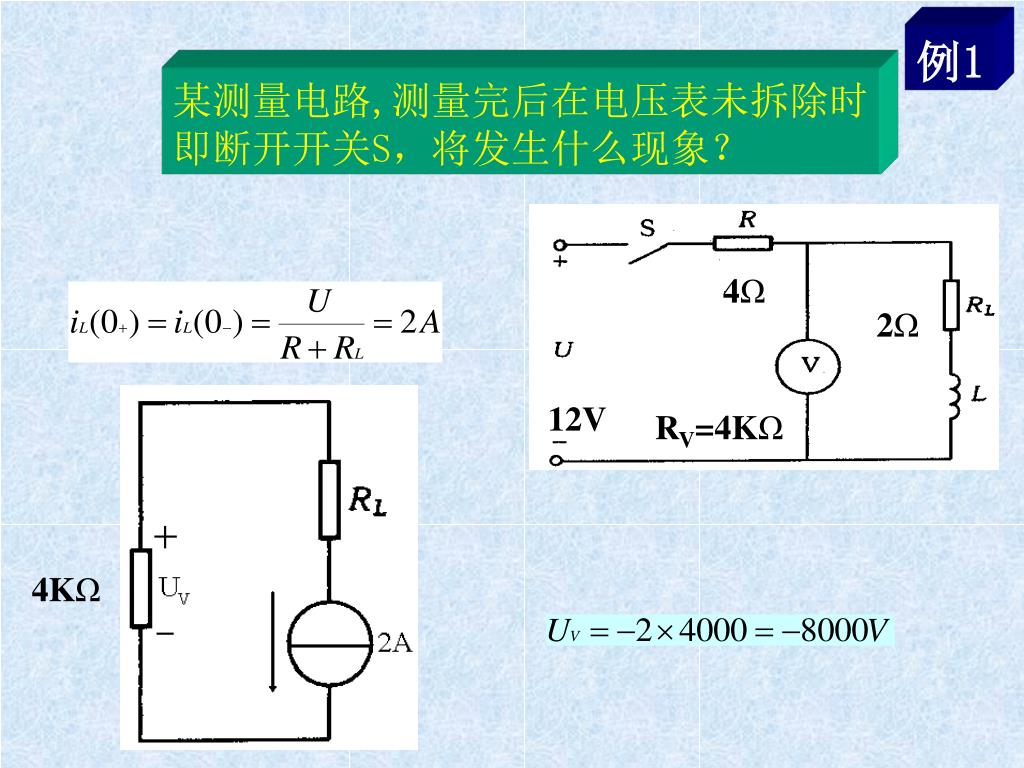

  6. 例1 某测量电路,测量完后在电压表未拆除时 即断开开关S，将发生什么现象？ 4Ω 2Ω 12V RV=4KΩ 4KΩ

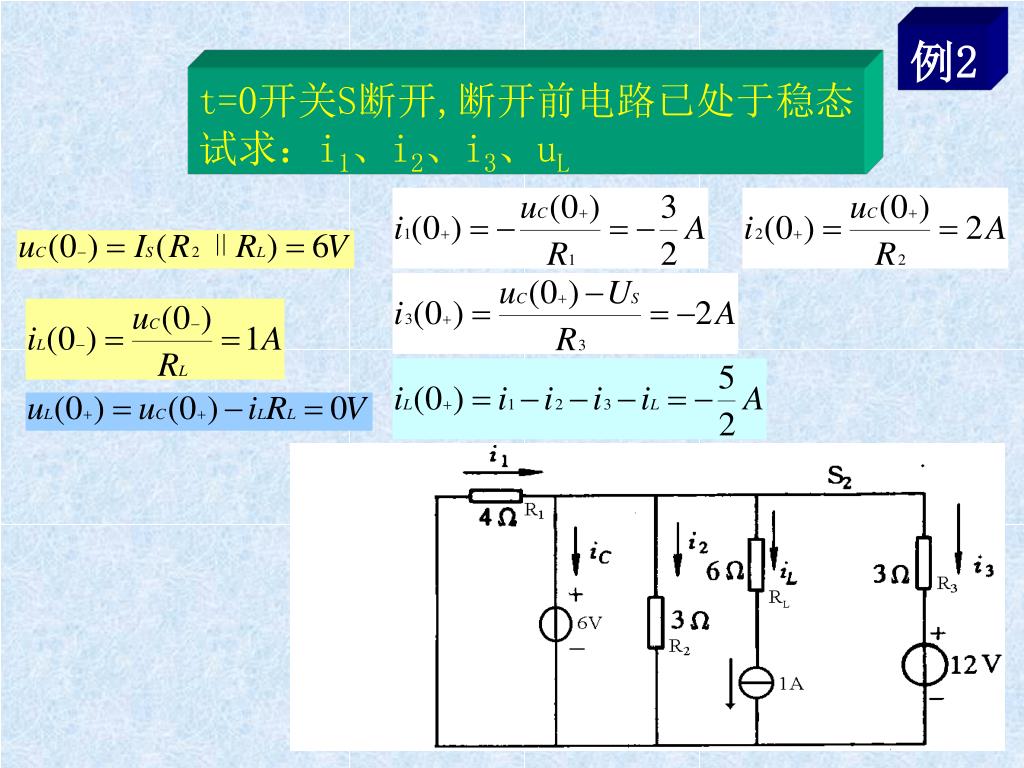

  7. 例2 t=0开关S断开,断开前电路已处于稳态 试求：i1、i2、i3、uL

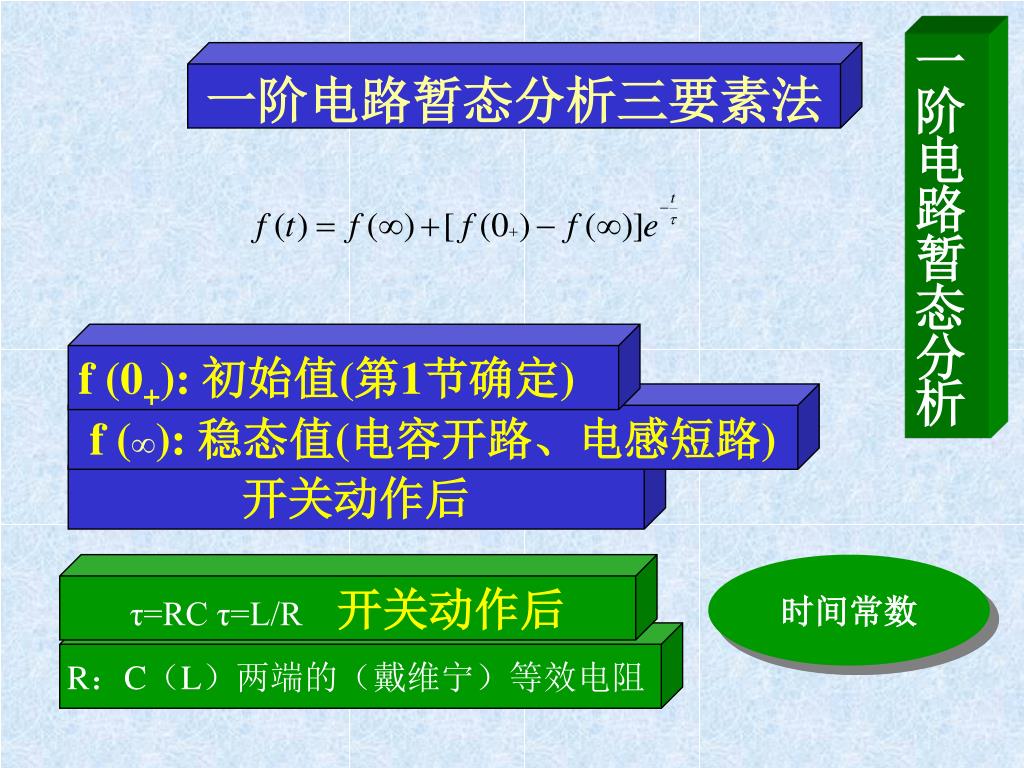

  8. 一阶电路暂态分析 一阶电路暂态分析三要素法 f (0+): 初始值(第1节确定) f (∞): 稳态值(电容开路、电感短路) 开关动作后 τ=RC τ=L/R 开关动作后 时间常数 R：C（L）两端的（戴维宁）等效电阻

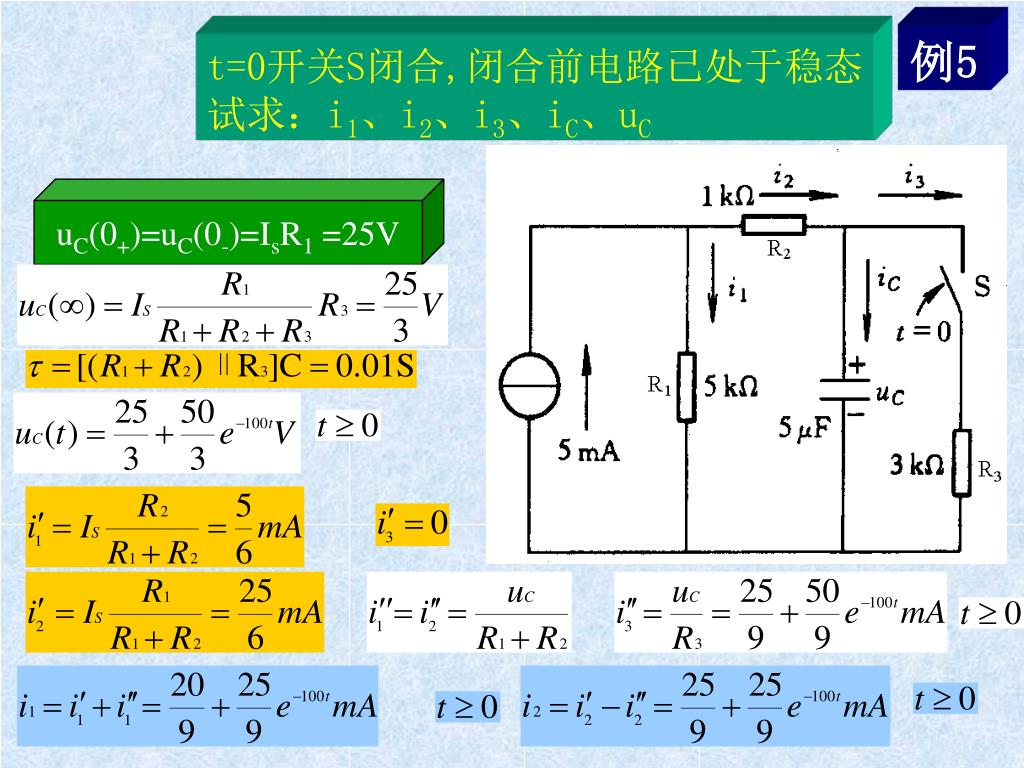

  9. 例5 t=0开关S闭合,闭合前电路已处于稳态 试求：i1、i2、i3、iC、uC uC(0+)=uC(0-)=IsR1 =25V

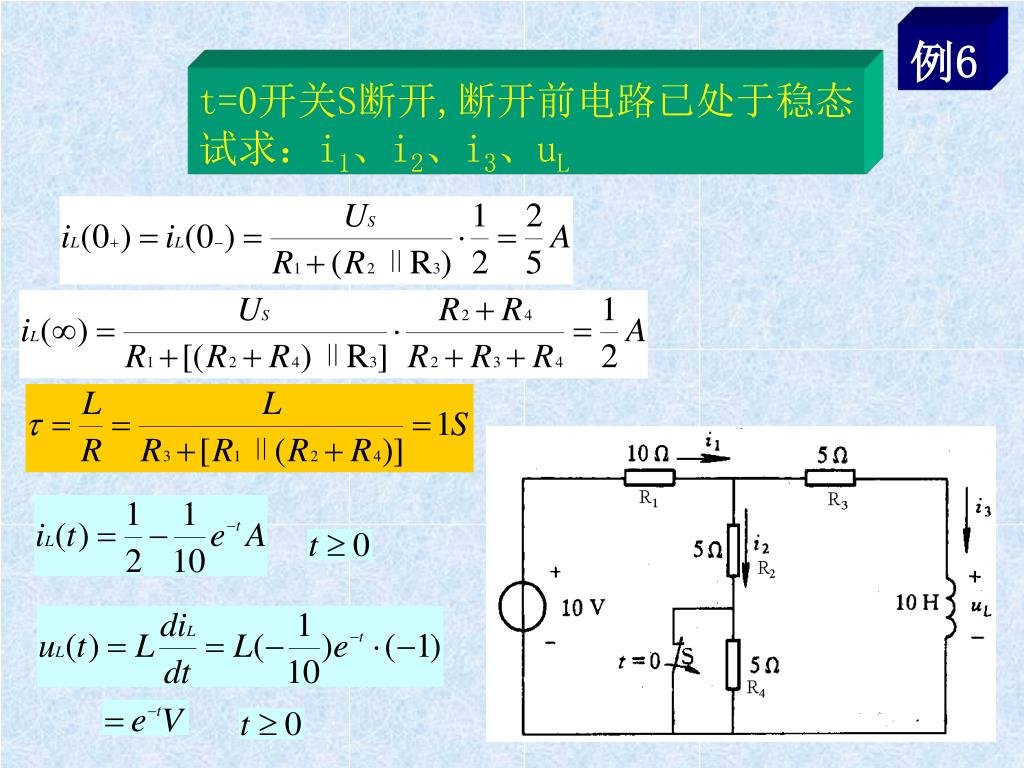

  10. 例6 t=0开关S断开,断开前电路已处于稳态 试求：i1、i2、i3、uL

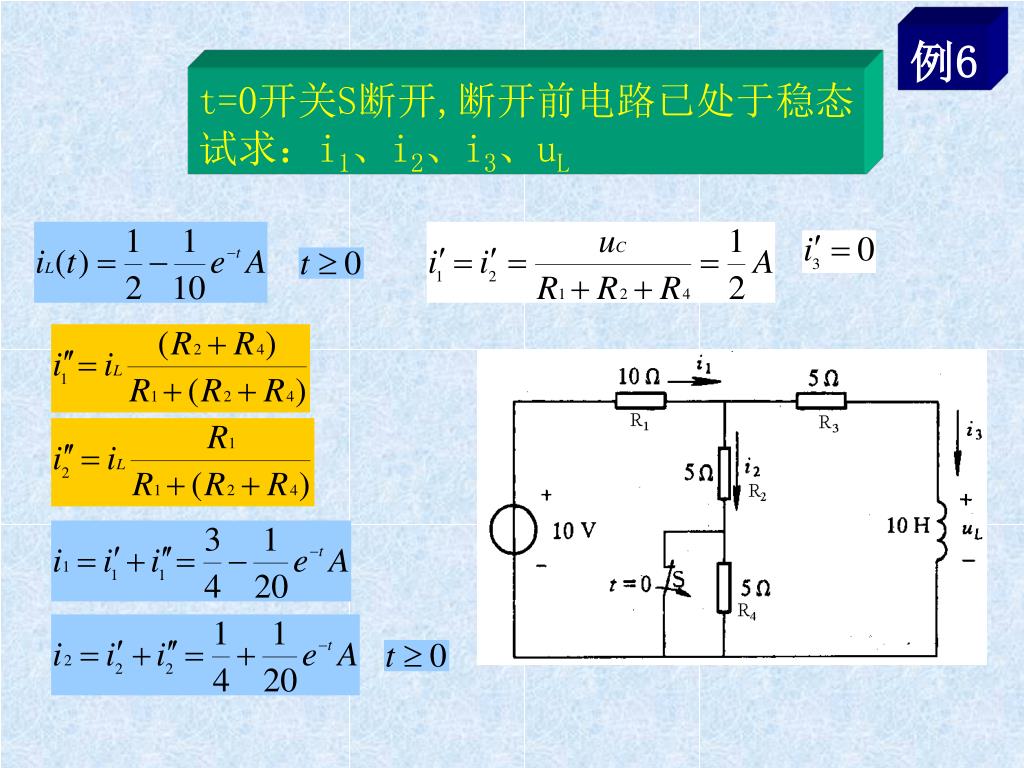

  11. 例6 t=0开关S断开,断开前电路已处于稳态 试求：i1、i2、i3、uL

  12. Good by 再见！
