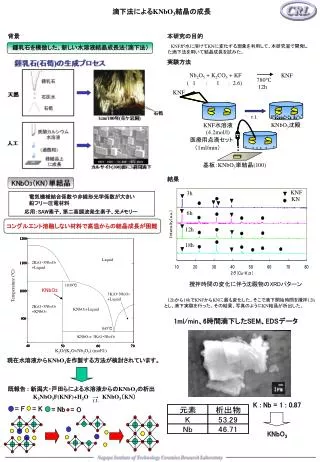

　滴下法による KNbO 3 結晶の成長　

Nb 2 O 5 + K 2 CO 3 + KF. KNF. 780℃ 12h. ( 1 : 1 : 2.6). KNF. r.t. KNbO 3 沈殿. KNF 水溶液 (4.2mol/l). 医療用点滴セット（ 1ml/min ）. 基板： KNbO 3 単結晶 (100). KNF. 3h. KN. 6h. 電気機械結合係数や非線形光学係数が大きい鉛フリー圧電材料. 12h. 18h. 応用： SAW 素子、第二高調波発生素子、光メモリー. コングルエント溶融しない材料で高温からの結晶成長が困難.

shamus
Download Presentation

　滴下法による KNbO 3 結晶の成長　

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Nb2O5 + K2CO3 + KF KNF 780℃ 12h (1 : 1 : 2.6) KNF r.t. KNbO3沈殿 KNF水溶液 (4.2mol/l) 医療用点滴セット（1ml/min） 基板：KNbO3単結晶(100) KNF 3h KN 6h 電気機械結合係数や非線形光学係数が大きい鉛フリー圧電材料 12h 18h 応用：SAW素子、第二高調波発生素子、光メモリー コングルエント溶融しない材料で高温からの結晶成長が困難 攪拌時間の変化に伴う沈殿物のXRDパターン Temperature (℃) K2O/(K2O+Nb2O5) (mol%) = F = K = Nb = O CRL 　滴下法によるKNbO3結晶の成長　 背景 本研究の目的 KNFが水に溶けてKNに変化する現象を利用して、本研究室で開発した滴下法を用いて結晶成長を試みた。 鍾乳石を模倣した、新しい水溶液結晶成長法（滴下法） 実験方法 結果 12hから18hでKNFからKNに最も変化した。そこで滴下開始時間を攪拌12hとし、滴下実験を行った。その結果、写真のようにKN結晶が析出した。 1ml/min、6時間滴下したSEM、EDSデータ 現在水溶液からKNbO3を作製する方法が検討されています。 既報告 : 新潟大・戸田らによる水溶液からのKNbO3の析出 K2NbO3F(KNF)+H2O　→　KNbO3（KN） r.t. K : Nb = 1 : 0.87 KNbO3 Nagoya Institute of Technology Ceramics Research Laboratory
