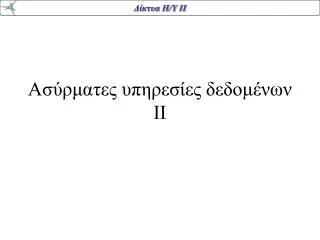

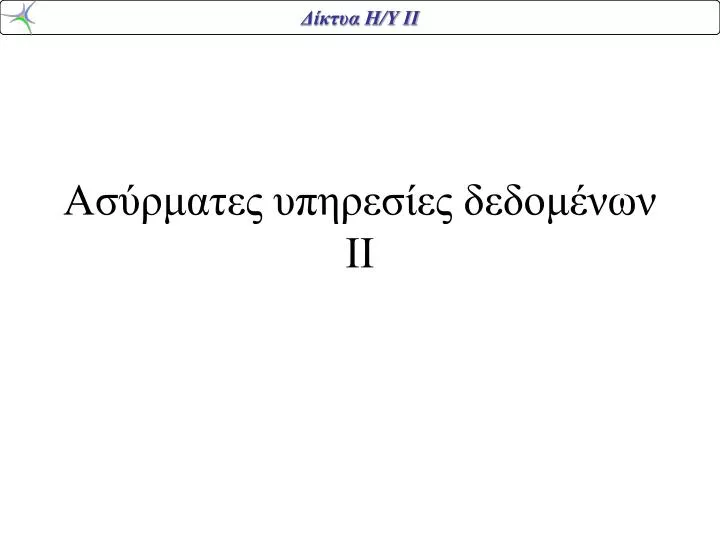

  1. Ασύρματες υπηρεσίες δεδομένων ΙΙ

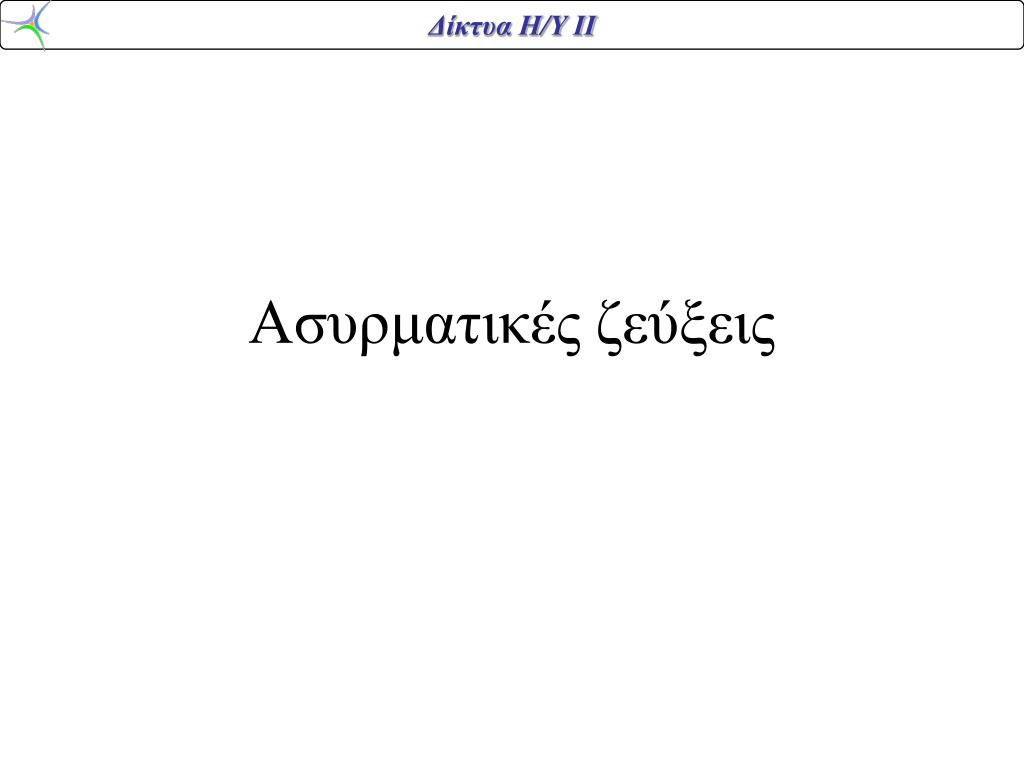

  2. Ασυρματικές ζεύξεις

  3. MMDS SystemMultipoint Multichannel Distribution Service

  4. LMDSLocal Multipoint Distribution System

  5. Co-sited base station

  6. Analog fibre architecture

  7. Data Rate: 2048 Kbps Type: CEPT-I, meets CCITT G.703 and G.823 Connector: 2 x BNC (unbalanced), RJ-45 (balanced) Line Code: HDB3 or AMI Impedance: 75 Ohm (unbalanced), 120 Ohm (balanced)

  8. Δορυφόροι

  9. Λίγη ιστορία • 4 Οκτωβρίου 1957 Η Σοβιετική Ένωση θέτει σε τροχιάτον πρώτο τηλεπικοινωνιακό δορυφόρο. Είναι ο Sputnik 1. • 10 Ιουλίου 1962 Η NASA θέτει σε τροχιά τον Telstar της ΑΤ&Τ που αναμετέδιδε τηλεοπτικά κανάλια από τις Η.Π.Α. στην Ευρώπη.

  10. Δορυφόροι Μονόδρομη ή δύο-δρόμων επικοινωνία. Footprint + spot beams (US + Hawaii) Καθυστέρηση (τυπική 250-300 msec) Εγγενώς συστήματα εκπομπής Αλλά όχι ασφάλεια Γεωδαιτικοί (36.000 Km) Μεσαίας τροχιάς (MEOS) Χαμηλής τροχιάς (LEOS)

  11. Satellite Bands C already congested.

  12. Iridium(Dysprosium) • 66 sats • Altitude 750Km • Both user and base station moving • $7 / min • Phone-set $3.000 • Project cost $5 billion • Went into chapter 11, August 1999

  13. Teledesic-840 • Craig McCaw, Bill Gates and AT&TWireless Services. • IP-based system, designed to support data, voice and video at the same quality level as fiber-based terrestrial systems. • Ka Band • Total 20.000 T1 • An Internet in the sky • 2004, cost $9 billion

  14. Teledesic

  15. GlobalStar - 48 Υποστηρίζει φωνή και μικρά μηνύματα (SMS) στο 80% της επιφάνειας της γης.

  16. Orbcomm - 36

  17. Inmarsat • 9 γεωδαιτικοί δορυφόροι • 40 LES (land earth stations) σε 31 χώρες NERA

  18. DirecPC • Μιαδορυφορική υπηρεσία Internetαπό την Hughes Network Systems, (www.direcpc.com), που απαιτεί την εγκατάσταση ενός δορυφορικού πιάτου που συνδέεται με μια κάρτα με τον προσωπικό υπολογιστή (PC). Η ζεύξη προς το δίκτυο (uplink)γίνεται προς τον παροχέα (ISP)μέσω οποιουδήποτε μέσου χρησιμοποιεί κανείς ως τότε, αλλά η προς εμάς σύνδεση (downlink)γίνεται μέσω δορυφόρου με ταχύτητα400 Kbps.

  19. Very Small Aperture Terminal • 1m antenna • Uplink 1Watt – 19.2Kbps • Downlink – 512Kbps

  20. VSAT Hub Indonesia! Delay on air: 3μsec/Km Delay in copper/fiber: 5μsec/Km Delay (typical 540msec)

  21. Ευχαριστώ!
