  1. МЕТОДЫ АТТЕСТАЦИИ СВОЙСТВ УЛЬТРА – И НАНОДИСПЕРСНЫХ И КЕРАМИЧЕСКИХ МАТЕРИАЛОВ А.И. Вылков, Д.С. Цветков

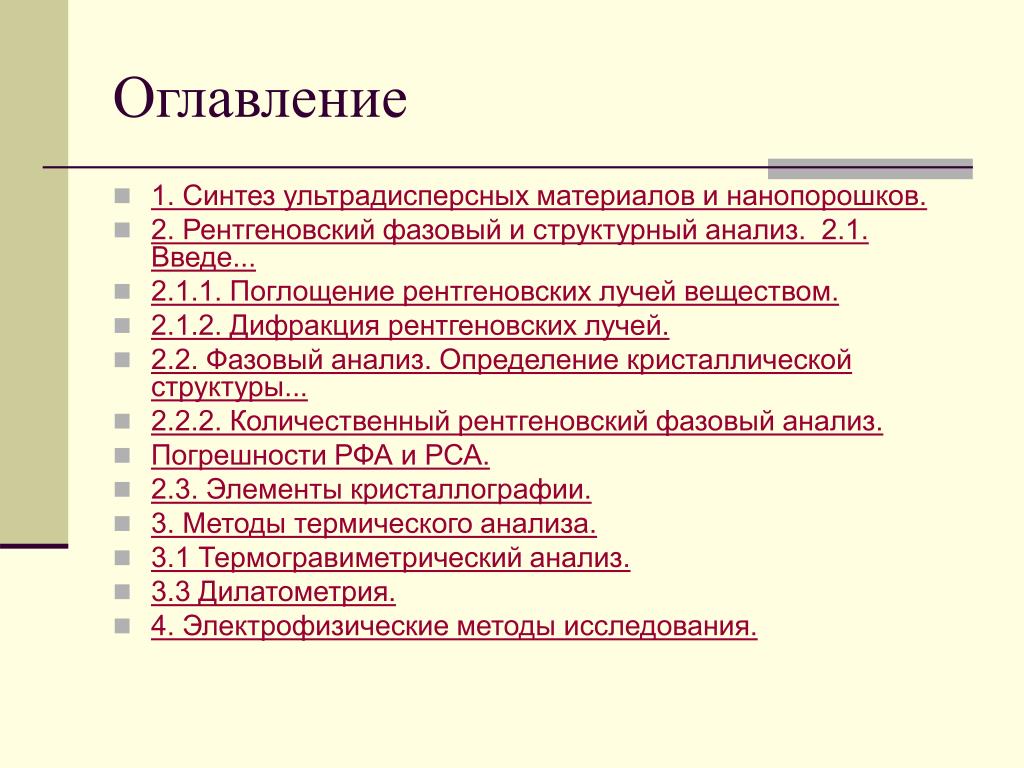

  2. Оглавление • 1. Синтез ультрадисперсных материалов и нанопорошков. • 2. Рентгеновский фазовый и структурный анализ. 2.1. Введе... • 2.1.1. Поглощение рентгеновских лучей веществом. • 2.1.2. Дифракция рентгеновских лучей. • 2.2. Фазовый анализ. Определение кристаллической структуры... • 2.2.2. Количественный рентгеновский фазовый анализ. • Погрешности РФА и РСА. • 2.3. Элементы кристаллографии. • 3. Методы термического анализа. • 3.1 Термогравиметрический анализ. • 3.3 Дилатометрия. • 4. Электрофизические методы исследования.

  3. 1. Синтез ультрадисперсных материалов и нанопорошков. • Методы синтеза: • 1) Коденсационные: а) Газофазный синтез (конденсация паров), б) Плазмохимический синтез, в) Осаждение из коллоидных растворов, г) Термическое разложение и восстановление. • 2) Диспергационные: а) Механосинтез, б) детонационный в) синтез и г) электровзрыв. Оглавление

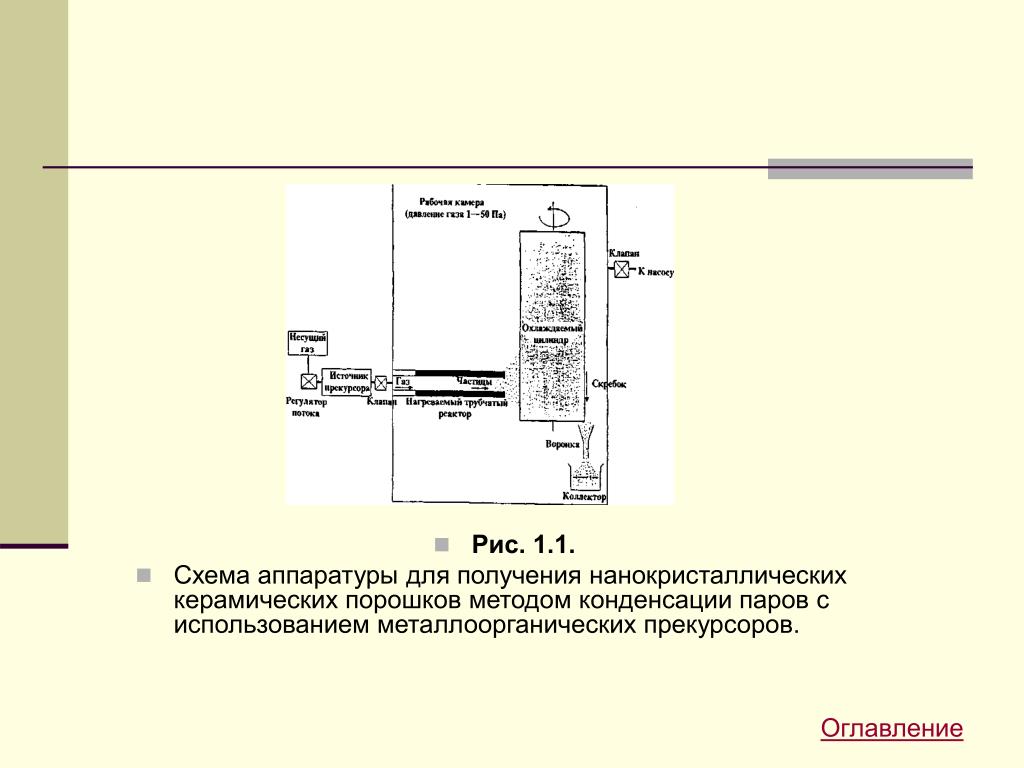

  4. Рис. 1.1. • Схема аппаратуры для получения нанокристаллических керамических порошков методом конденсации паров с использованием металлоорганических прекурсоров. Оглавление

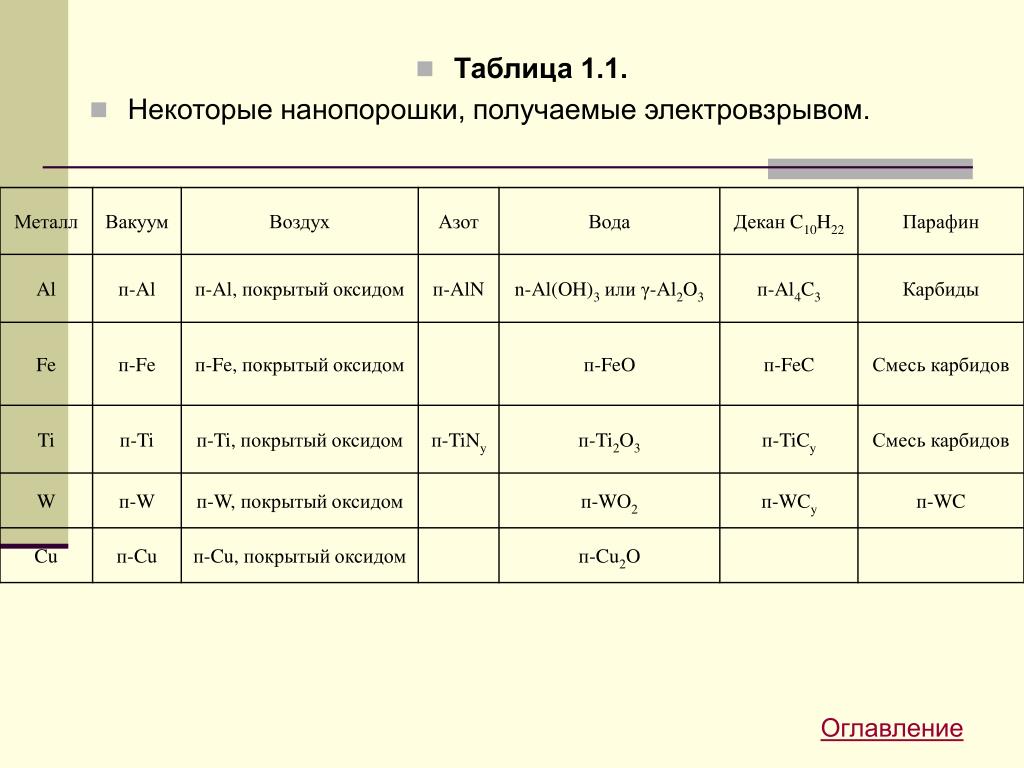

  5. Таблица 1.1. • Некоторые нанопорошки, получаемые электровзрывом. Оглавление

  6. 2. Рентгеновский фазовый и структурный анализ. 2.1.Введение. • Качественно и количественно любое излучение характеризуется длиной волны (иначе энергией излучения) и его интенсивностью. Для характеристики любого неоднородного излучения нужно рассматривать его спектр, т. е. зависимость интенсивности от длины волны излучения. Рис. 2.1. Спектр испускания рентгеновских лучей. а – при напряжении, меньшем напряжения возбуждения; б – при напряжении, большем напряжения возбуждения. Оглавление

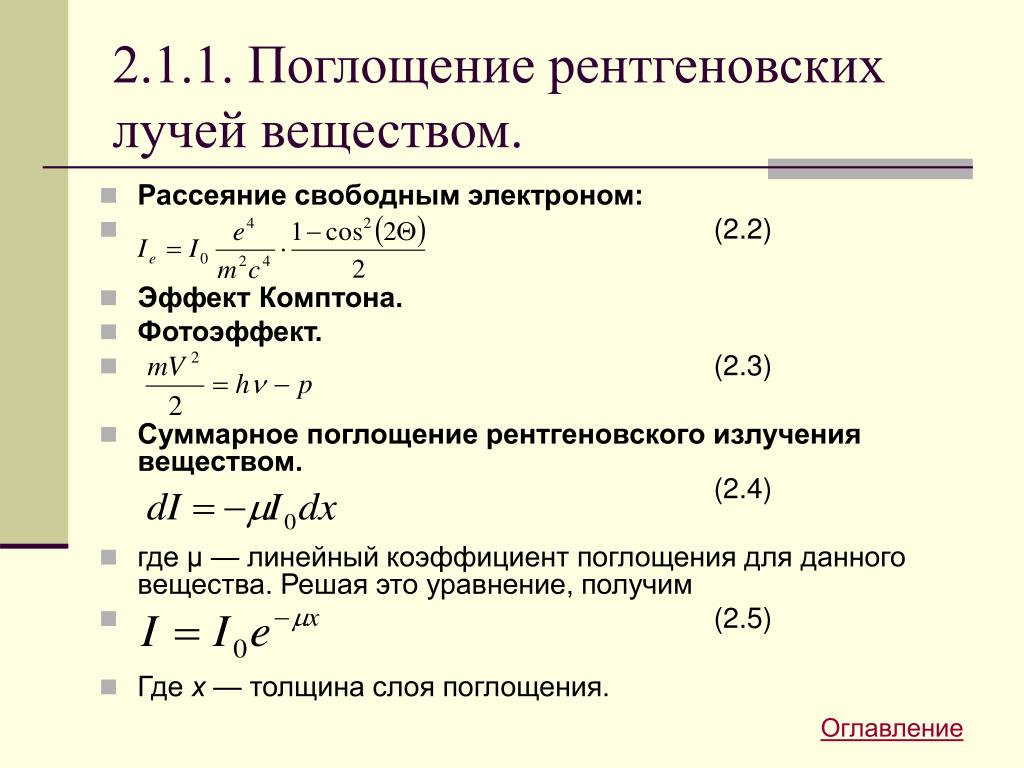

  7. 2.1.1. Поглощение рентгеновских лучей веществом. • Рассеяние свободным электроном: • (2.2) • Эффект Комптона. • Фотоэффект. • (2.3) • Суммарное поглощение рентгеновского излучения веществом. (2.4) • где μ — линейный коэффициент поглощения для данного вещества. Решая это уравнение, получим • (2.5) • Где х — толщина слоя поглощения. Оглавление

  8. 2.1.2. Дифракция рентгеновских лучей. • Когерентно рассеянные рентгеновские лучи могут интерферировать между собой, причём дифракционной решёткой для рентгеновского излучения служит кристаллическая решётка, так как межплоскостные расстояния в кристалле сравнимы с длиной волны падающего излучения. • Направим на атомы, образующие в кристалле ряд с периодом b, два луча M1A1N1 и M2A2N2. На рис. 2. видно, что луч M1A1N1 проходит расстояние на B2A2+A2C2 меньше, чем луч M2A2N2. Но B2A2=A2C2=dsinθ, т.е. для возникновения дифракции необходимо, чтобы • (2.6), • где d – межплоскостное расстояние, n – порядок отражения. Рис. 2.2. К выводу уравнения Вульфа-Брэггов. Оглавление

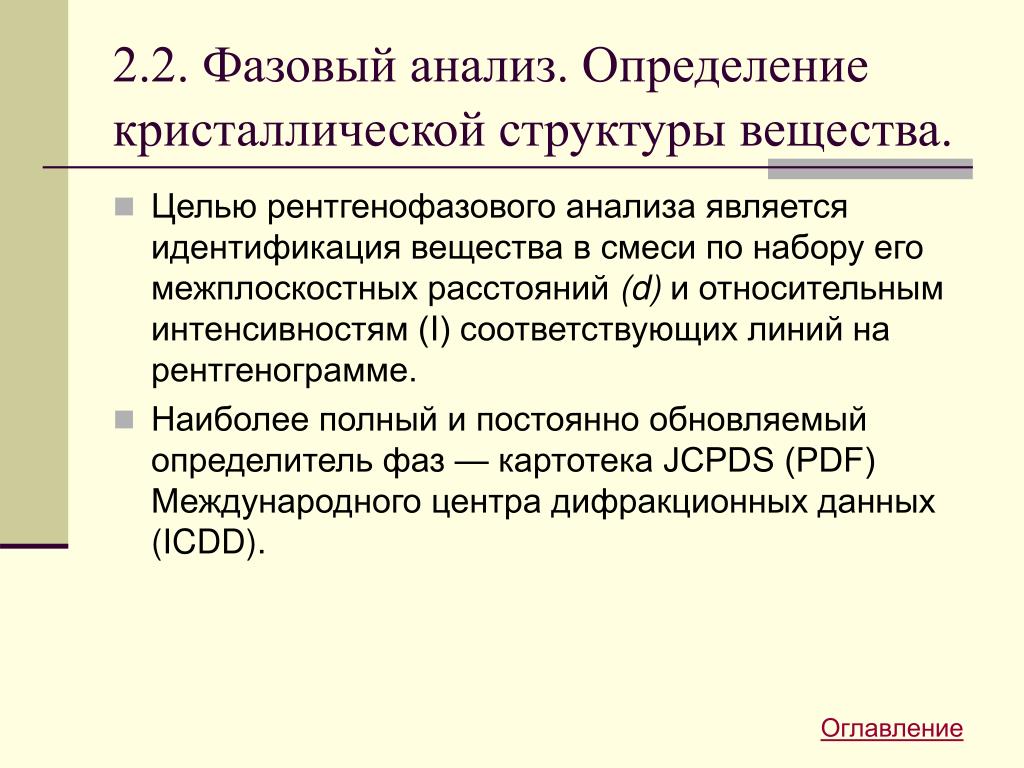

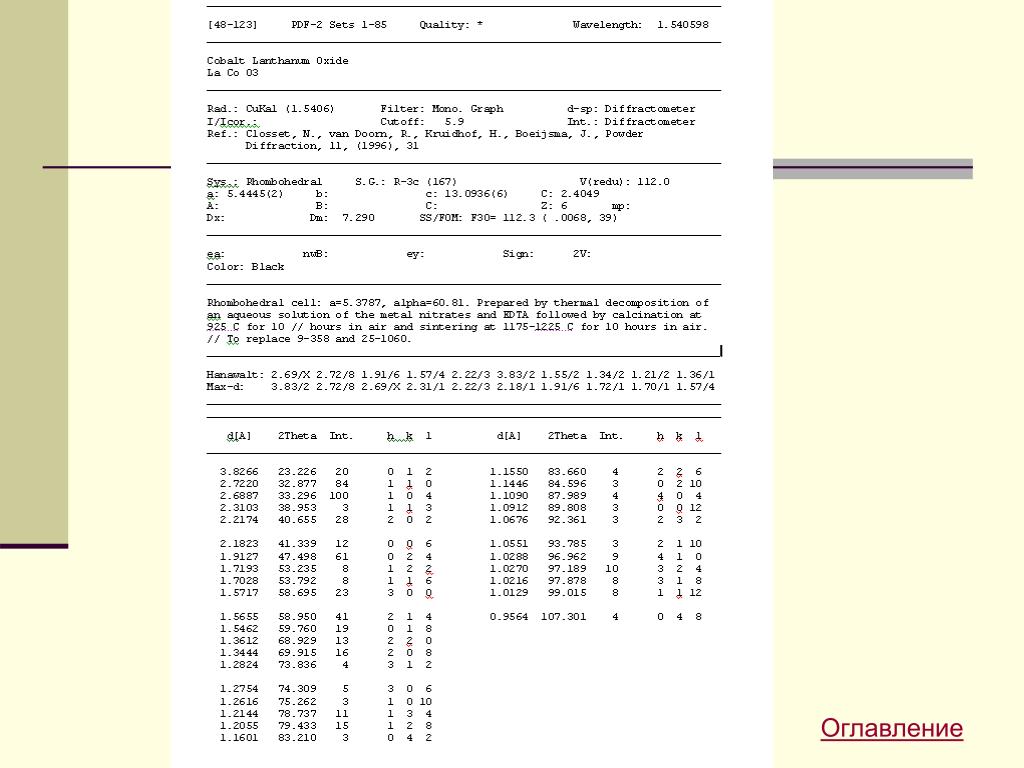

  9. 2.2. Фазовый анализ. Определение кристаллической структуры вещества. • Целью рентгенофазового анализа является идентификация вещества в смеси по набору его межплоскостных расстояний (d) и относительным интенсивностям (I) соответствующих линий на рентгенограмме. • Наиболее полный и постоянно обновляемый определитель фаз — картотека JCPDS (PDF) Международного центра дифракционных данных (ICDD). Оглавление

  10. Оглавление

  11. 2.2.1. Методы ручного качественного рентгеновского фазового анализа. • Методы ручного фазового анализа можно разделить на две группы. • 1) Прямое сравнение экспериментальной рентгенограммы с рентгенограммами известных фаз. • 2. Использование массива {di,Ii} анализируемого вещества и справочных стандартов: а) Использование указателя Ханавальта, б) Использование указателя Финка. Оглавление

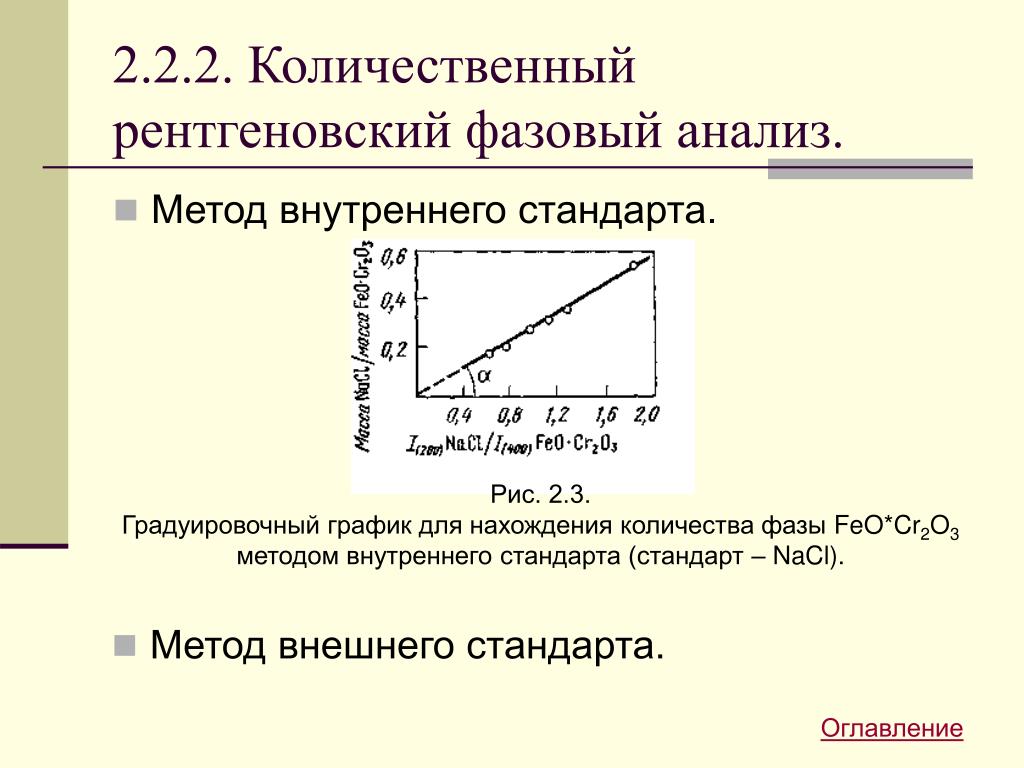

  12. 2.2.2. Количественный рентгеновский фазовый анализ. • Метод внутреннего стандарта. Рис. 2.3. Градуировочный график для нахождения количества фазы FeO*Cr2O3 методом внутреннего стандарта (стандарт – NaCl). • Метод внешнего стандарта. Оглавление

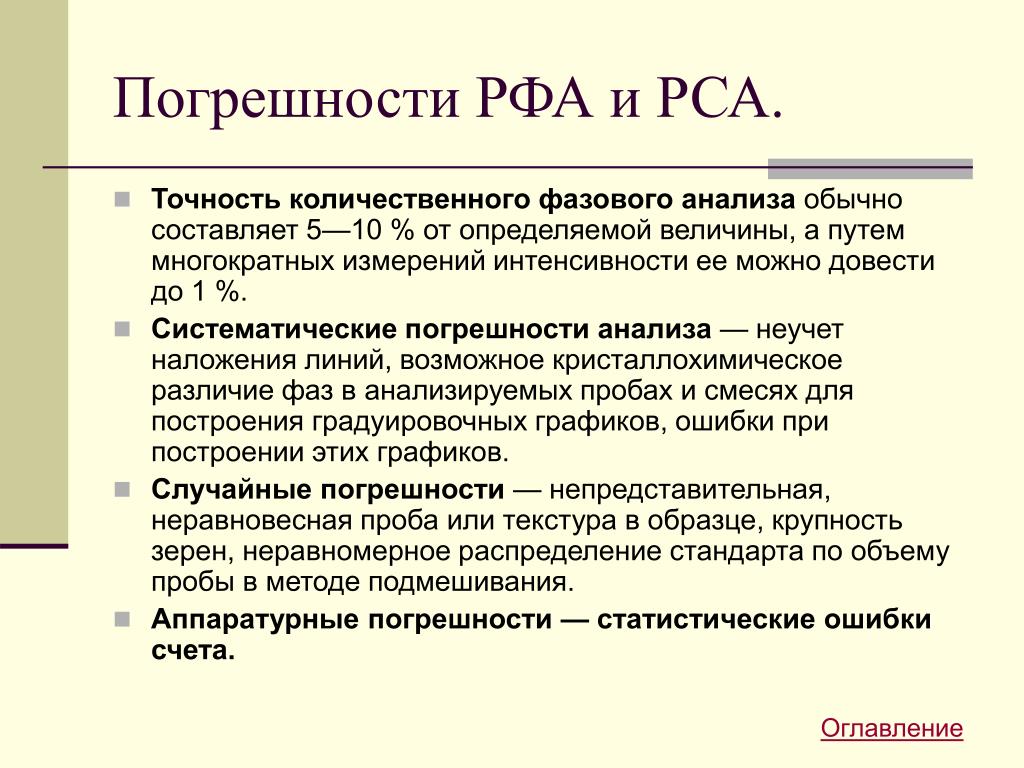

  13. Погрешности РФАи РСА. • Точность количественного фазового анализа обычно составляет 5—10 % от определяемой величины, а путем многократных измерений интенсивности ее можно довести до 1 %. • Систематические погрешности анализа — неучет наложения линий, возможное кристаллохимическое различие фаз в анализируемых пробах и смесях для построения градуировочных графиков, ошибки при построении этих графиков. • Случайные погрешности — непредставительная, неравновесная проба или текстура в образце, крупность зерен, неравномерное распределение стандарта по объему пробы в методе подмешивания. • Аппаратурные погрешности — статистические ошибки счета. Оглавление

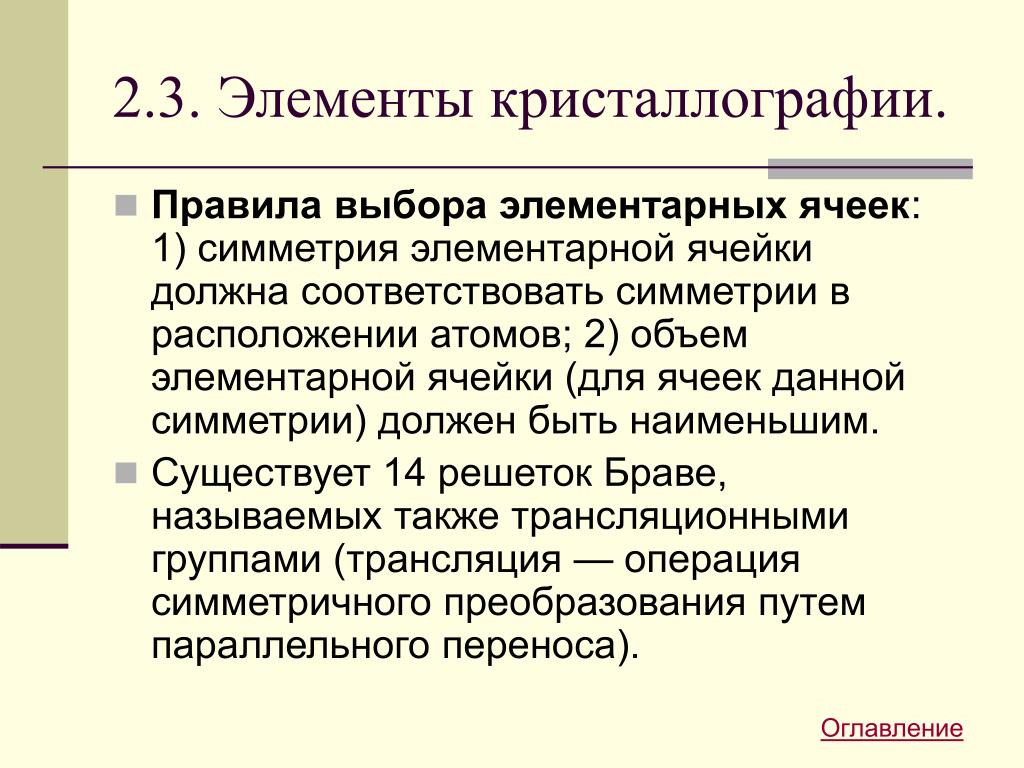

  14. 2.3. Элементы кристаллографии. • Правила выбора элементарных ячеек: 1) симметрия элементарной ячейки должна соответствовать симметрии в расположении атомов; 2) объем элементарной ячейки (для ячеек данной симметрии) должен быть наименьшим. • Существует 14 решеток Браве, называемых также трансляционными группами (трансляция — операция симметричного преобразования путем параллельного переноса). Оглавление

  15. Решётки Бравэ. Оглавление

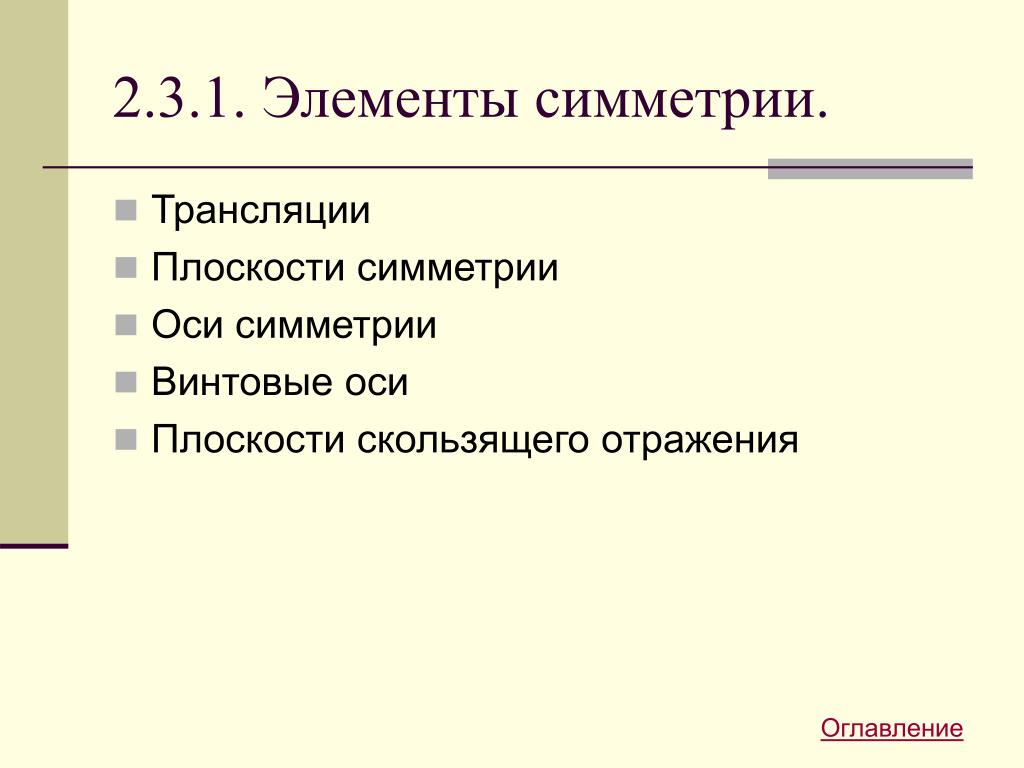

  16. 2.3.1. Элементы симметрии. • Трансляции • Плоскости симметрии • Оси симметрии • Винтовые оси • Плоскости скользящего отражения Оглавление

  17. 2.3.2. Индексы плоскости. • Величины отрезков, отсекаемых семейством плоскостей по осям решетки, равны a/h, b/k, с/l (h, k, l — целые числа). Индексы узлов решетки и вообще точек в решетке соответствуют их координатам в долях параметров ячейки. Оглавление

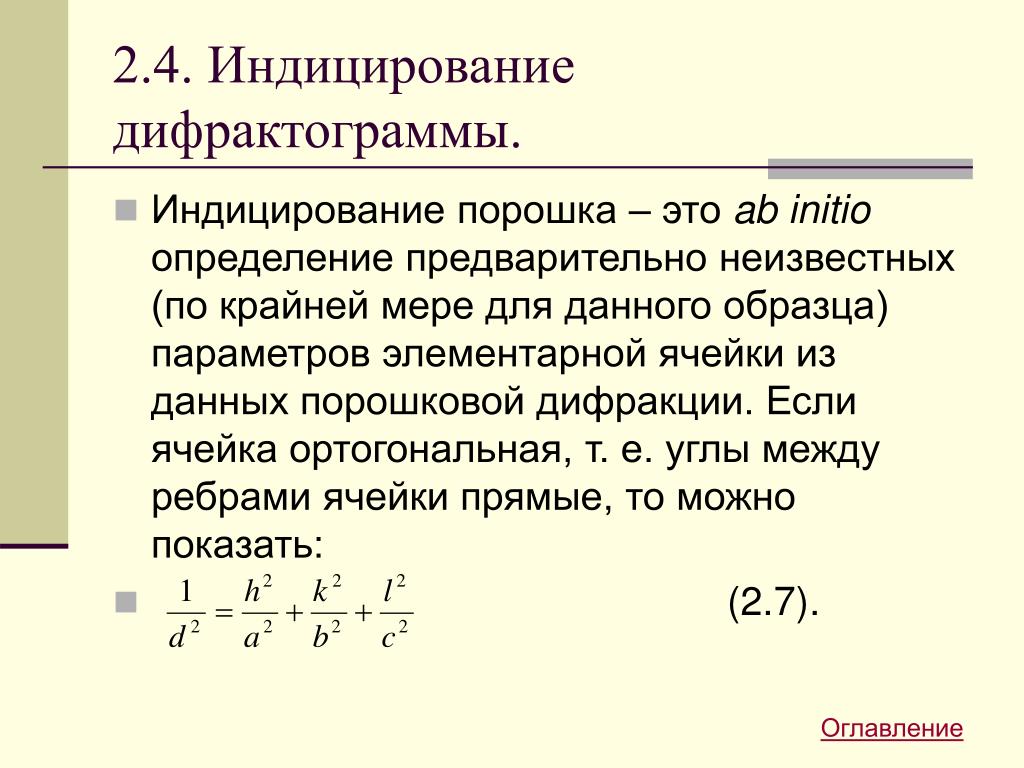

  18. 2.4. Индицирование дифрактограммы. • Индицирование порошка – это ab initio определение предварительно неизвестных (по крайней мере для данного образца) параметров элементарной ячейки из данных порошковой дифракции. Если ячейка ортогональная, т. е. углы между ребрами ячейки прямые, то можно показать: • (2.7). Оглавление

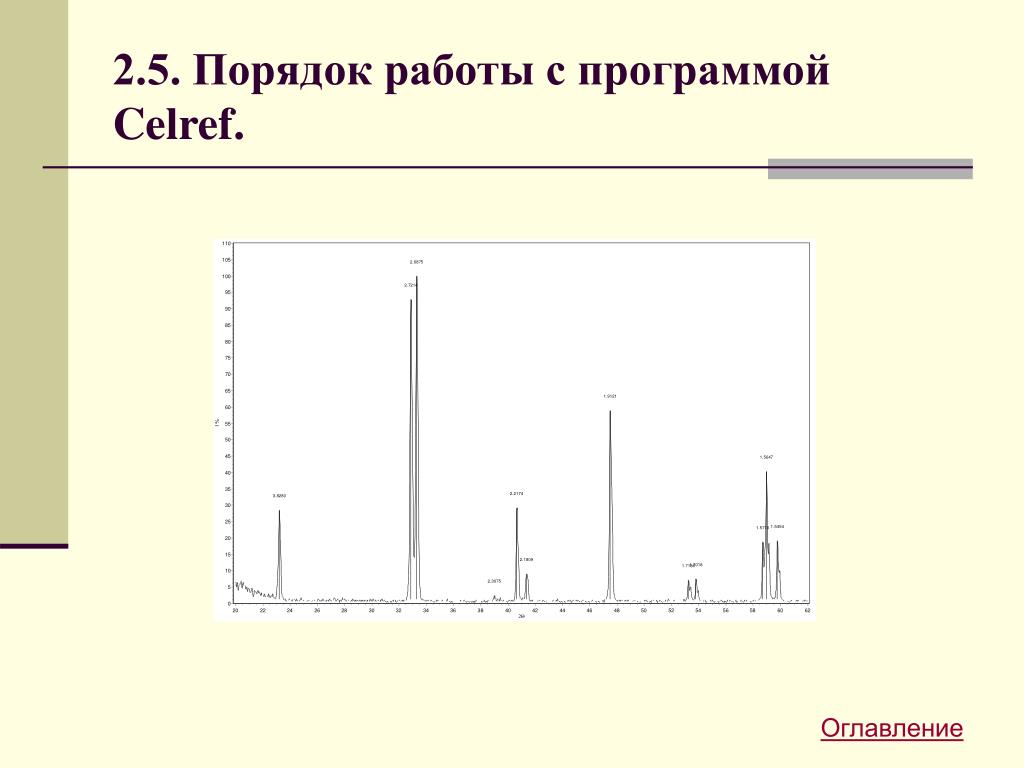

  19. 2.5. Порядок работы с программой Celref. Оглавление

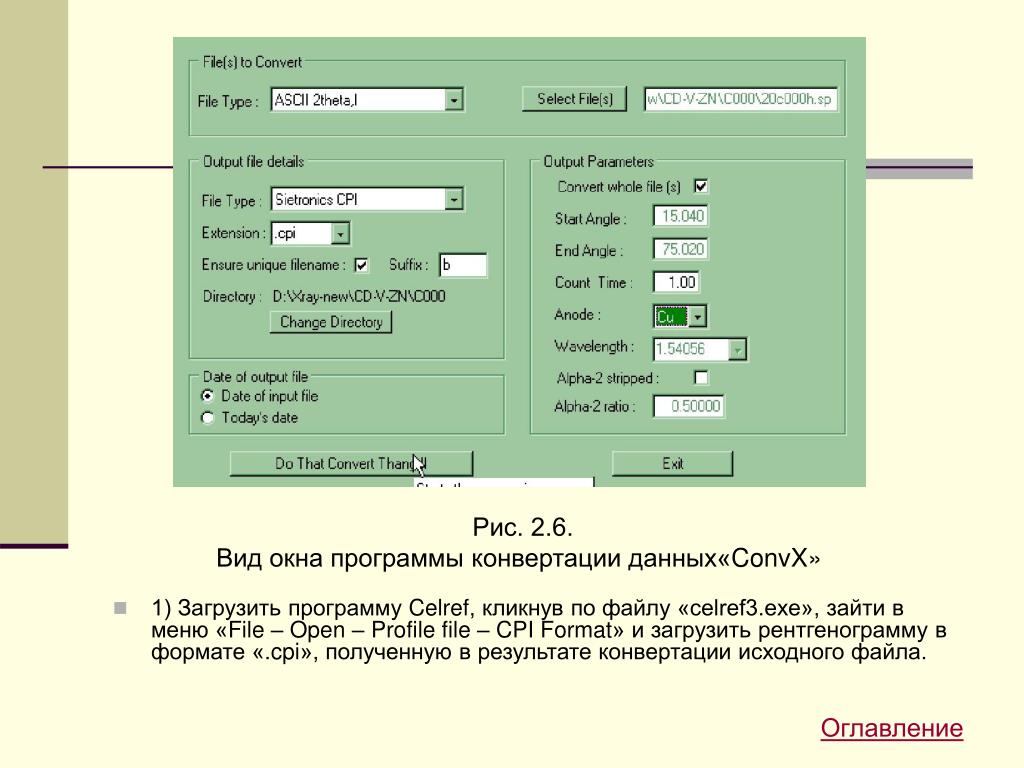

  20. 1) Загрузить программу Celref, кликнув по файлу «celref3.exe», зайти в меню «File – Open – Profile file – CPI Format» и загрузить рентгенограмму в формате «.cpi», полученную в результате конвертации исходного файла. Рис. 2.6. Вид окна программы конвертации данных«ConvX» Оглавление

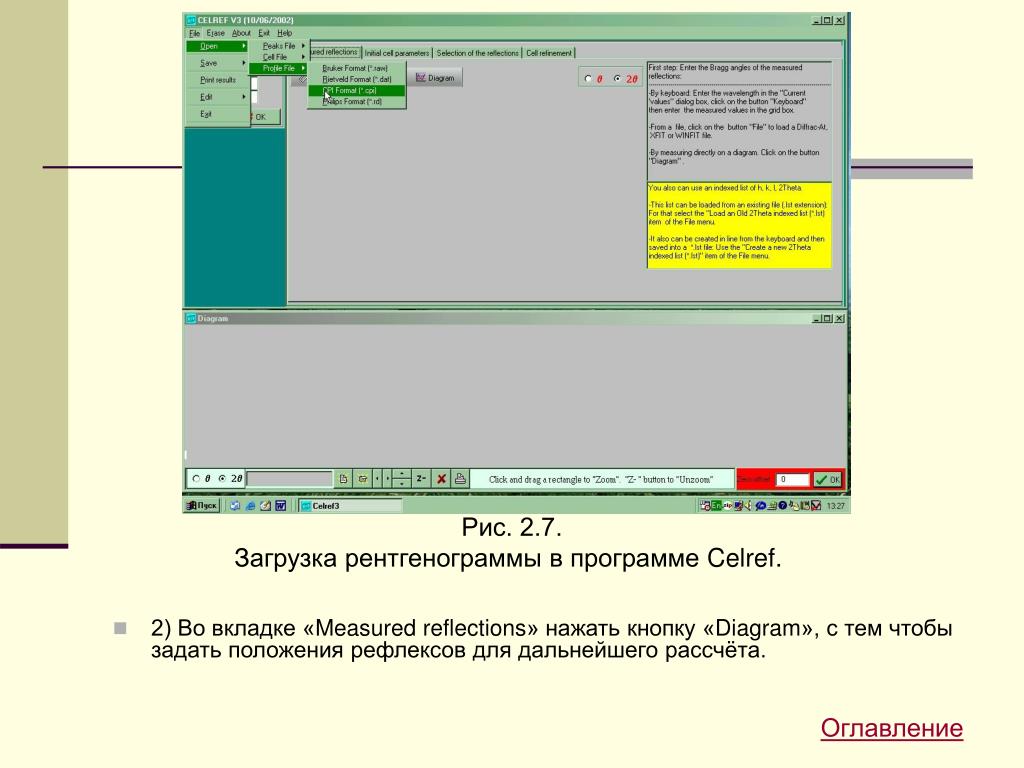

  21. 2) Во вкладке «Measured reflections» нажать кнопку «Diagram», с тем чтобы задать положения рефлексов для дальнейшего рассчёта. Рис. 2.7. Загрузка рентгенограммы в программе Celref. Оглавление

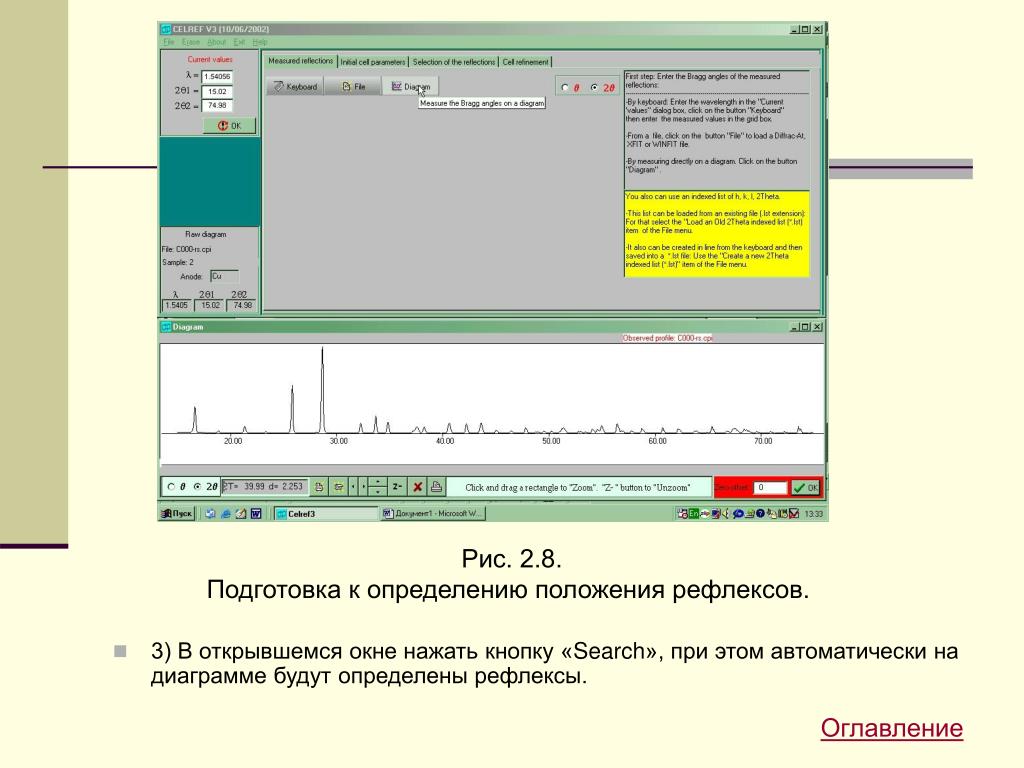

  22. 3) В открывшемся окне нажать кнопку «Search», при этом автоматически на диаграмме будут определены рефлексы. Рис. 2.8. Подготовка к определению положения рефлексов. Оглавление

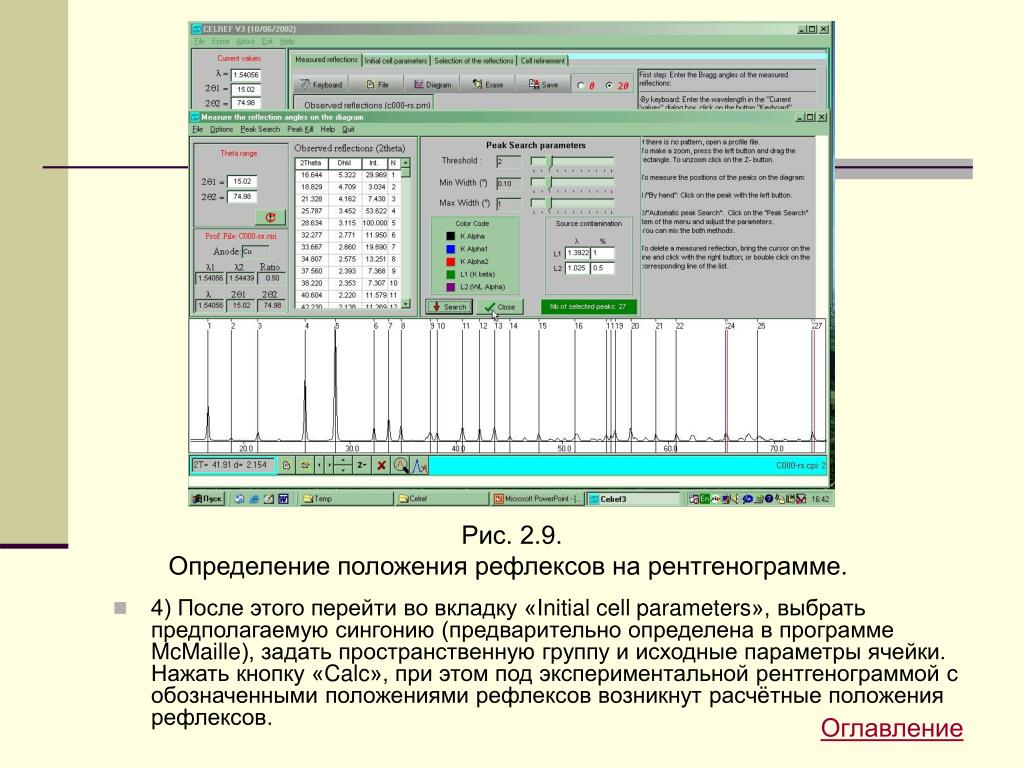

  23. 4) После этого перейти во вкладку «Initial cell parameters», выбрать предполагаемую сингонию (предварительно определена в программе McMaille), задать пространственную группу и исходные параметры ячейки. Нажать кнопку «Calc», при этом под экспериментальной рентгенограммой с обозначенными положениями рефлексов возникнут расчётные положения рефлексов. Рис. 2.9. Определение положения рефлексов на рентгенограмме. Оглавление

  24. 5) Перейти во вкладку «Selection of the reflections», выбрать «Mode 2», и щёлкая сначала на экспериментальный пик, а затем на расчётный, задать соответствие между ними. Рис. 2.10. Выбор элементарной ячейки и предварительный расчёт положений рефлексов. Оглавление

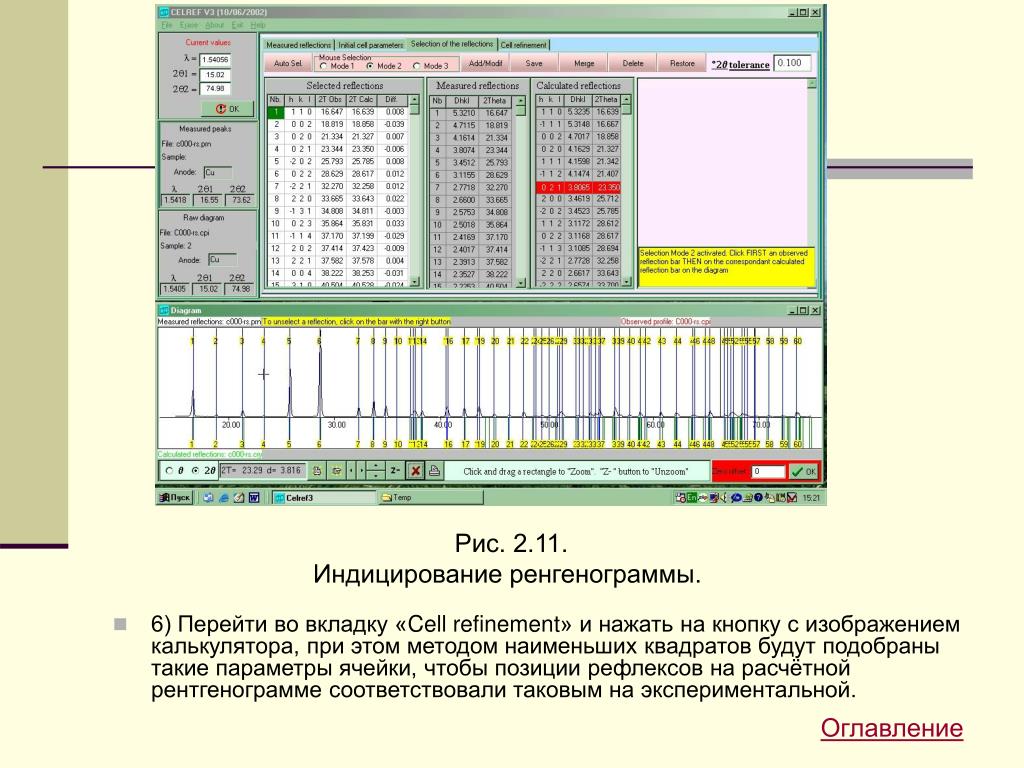

  25. 6) Перейти во вкладку «Cell refinement» и нажать на кнопку с изображением калькулятора, при этом методом наименьших квадратов будут подобраны такие параметры ячейки, чтобы позиции рефлексов на расчётной рентгенограмме соответствовали таковым на экспериментальной. Рис. 2.11. Индицирование ренгенограммы. Оглавление

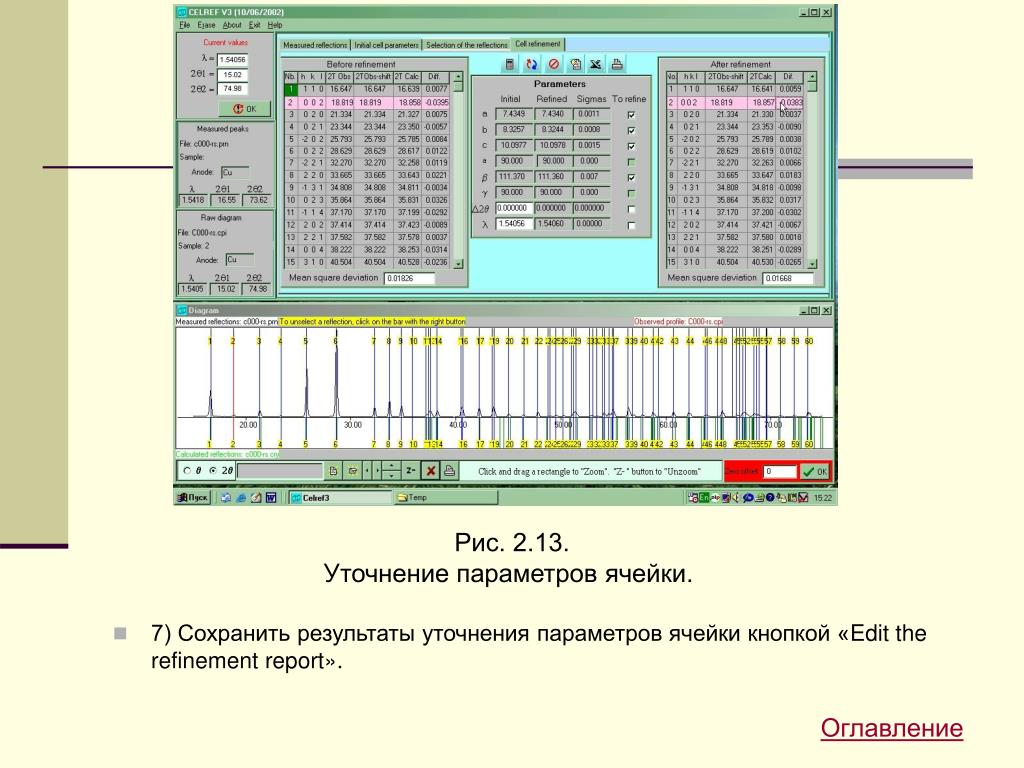

  26. 7) Сохранить результаты уточнения параметров ячейки кнопкой «Edit the refinement report». Рис. 2.13. Уточнение параметров ячейки. Оглавление

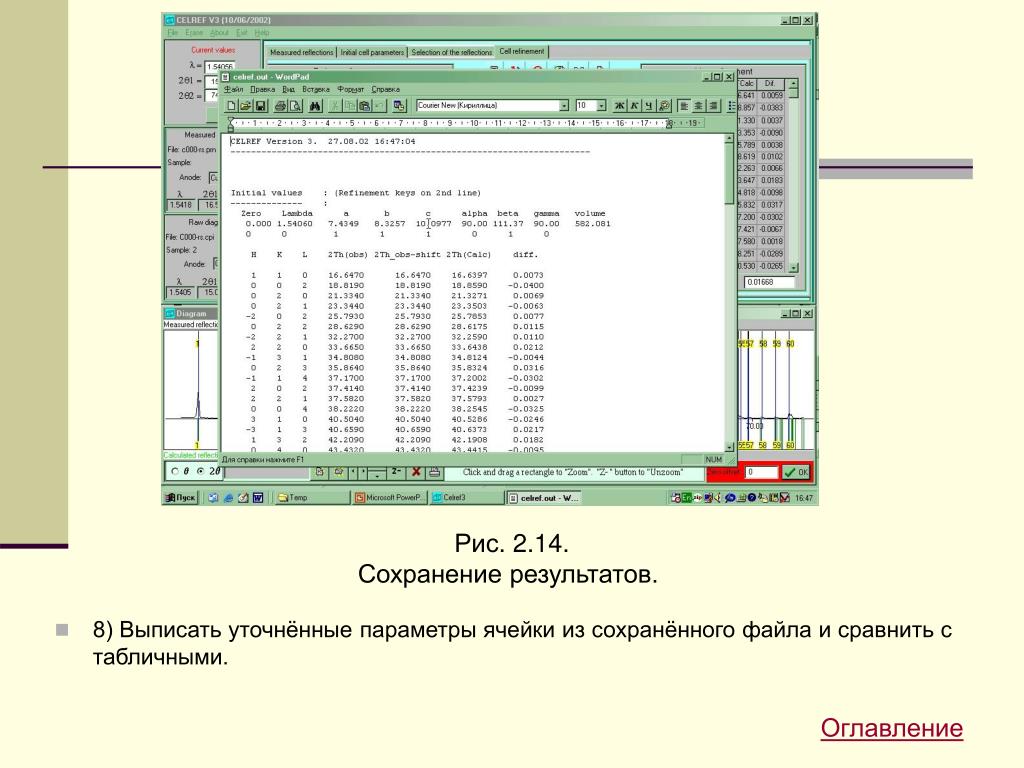

  27. 8) Выписать уточнённые параметры ячейки из сохранённого файла и сравнить с табличными. Рис. 2.14. Сохранение результатов. Оглавление

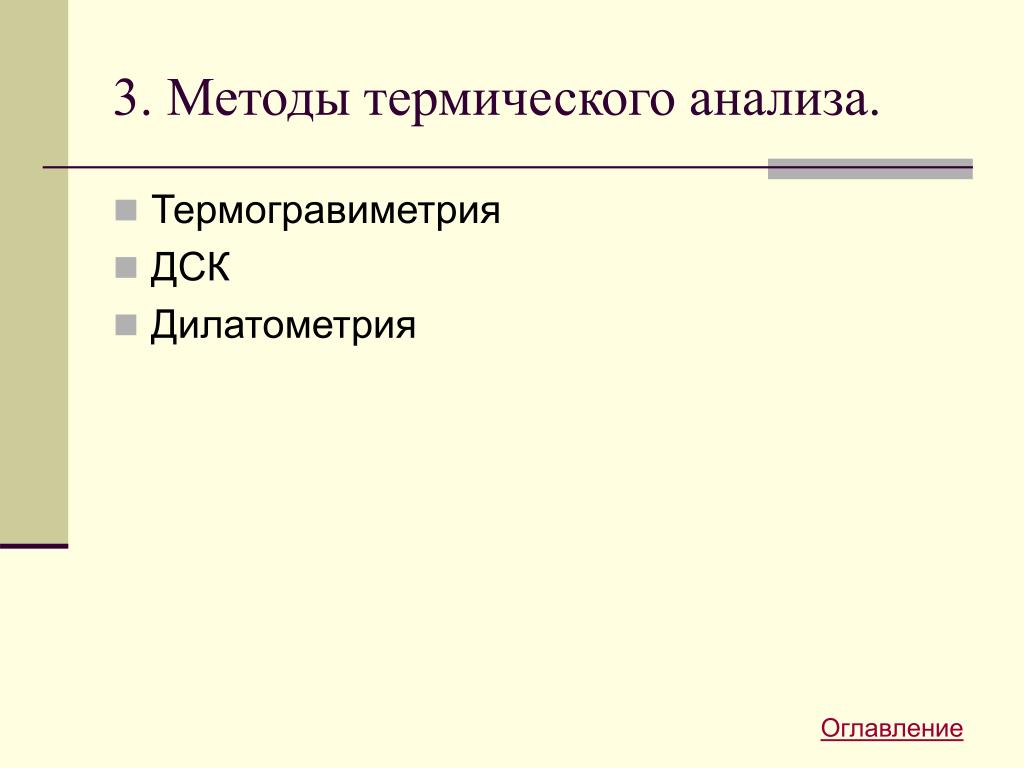

  28. 3. Методы термического анализа. • Термогравиметрия • ДСК • Дилатометрия Оглавление

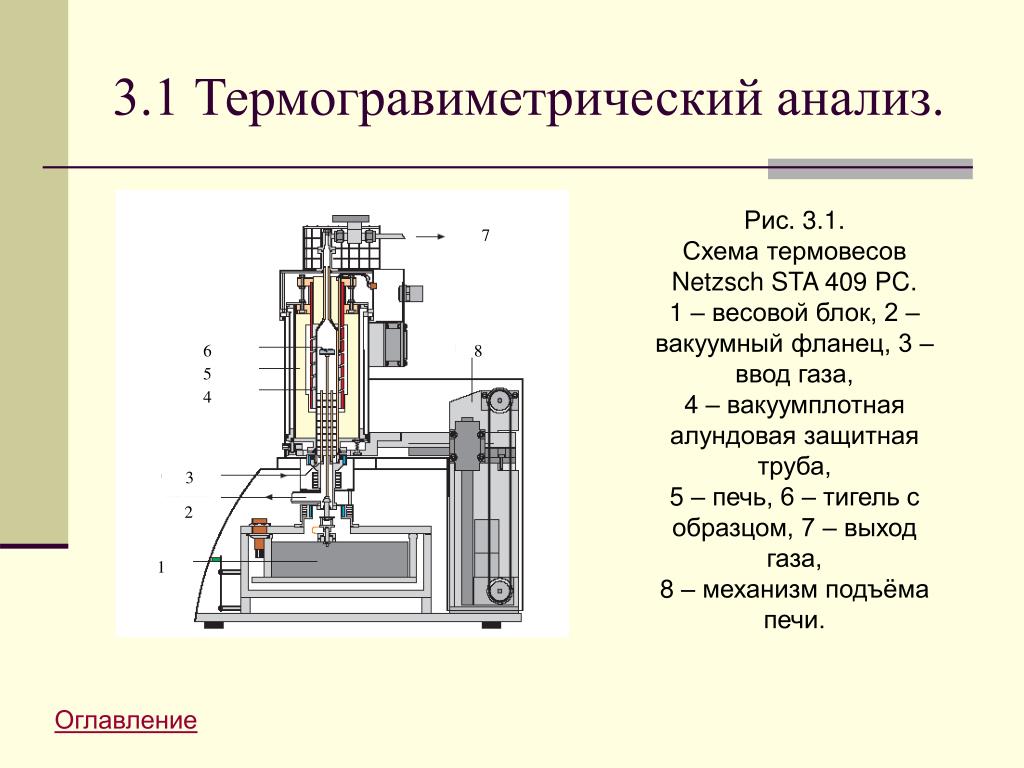

  29. 7 6 8 5 4 3 2 1 3.1 Термогравиметрический анализ. Рис. 3.1. Схематермовесов Netzsch STA 409 PC. 1 – весовой блок, 2 – вакуумный фланец, 3 – ввод газа, 4 – вакуумплотная алундовая защитная труба, 5 – печь, 6 – тигель с образцом, 7 – выход газа, 8 – механизм подъёма печи. Оглавление

  30. Определение кислородной нестехиометрии • (3.1). (3.2), (3.3), • (3.4), Оглавление

  31. Рис. 3.2. Изобарические зависимости абсолютного содержания кислорода в сложном оксиде как функции температуры. Оглавление

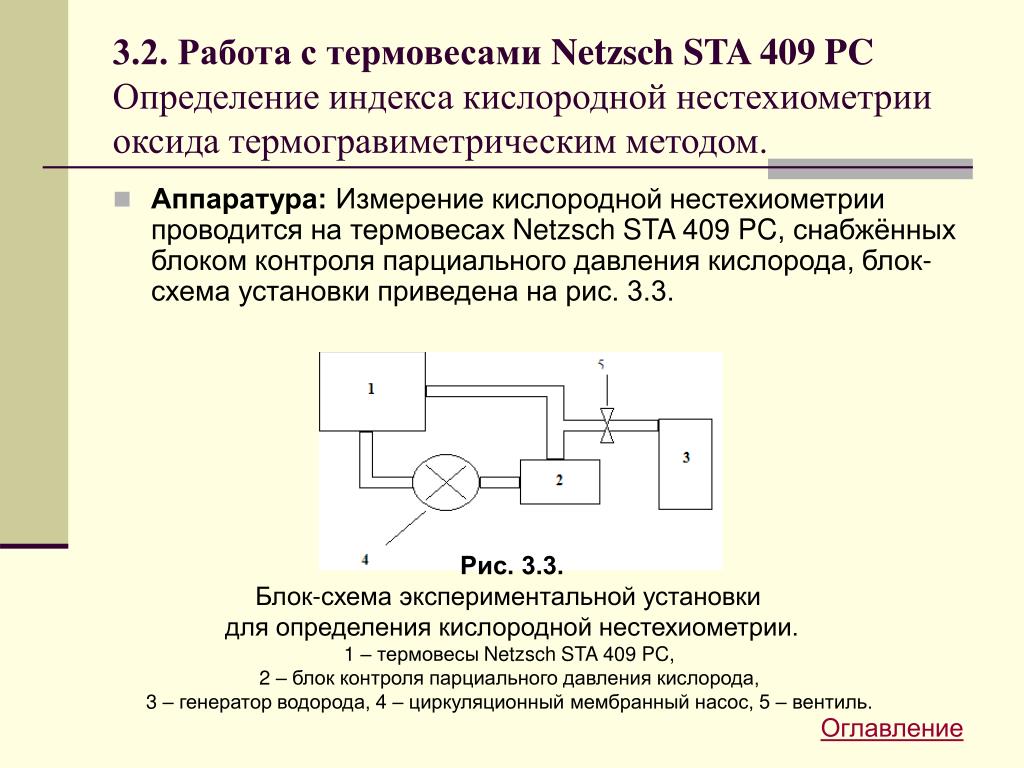

  32. 3.2. Работа с термовесами Netzsch STA 409 PCОпределение индекса кислородной нестехиометрии оксида термогравиметрическим методом. • Аппаратура: Измерение кислородной нестехиометрии проводится на термовесах Netzsch STA 409 PC, снабжённых блоком контроля парциального давления кислорода, блок-схема установки приведена на рис. 3.3. Рис. 3.3. Блок-схема экспериментальной установки для определения кислородной нестехиометрии. 1 – термовесы Netzsch STA 409 PC, 2 – блок контроля парциального давления кислорода, 3 – генератор водорода, 4 – циркуляционный мембранный насос, 5 – вентиль. Оглавление

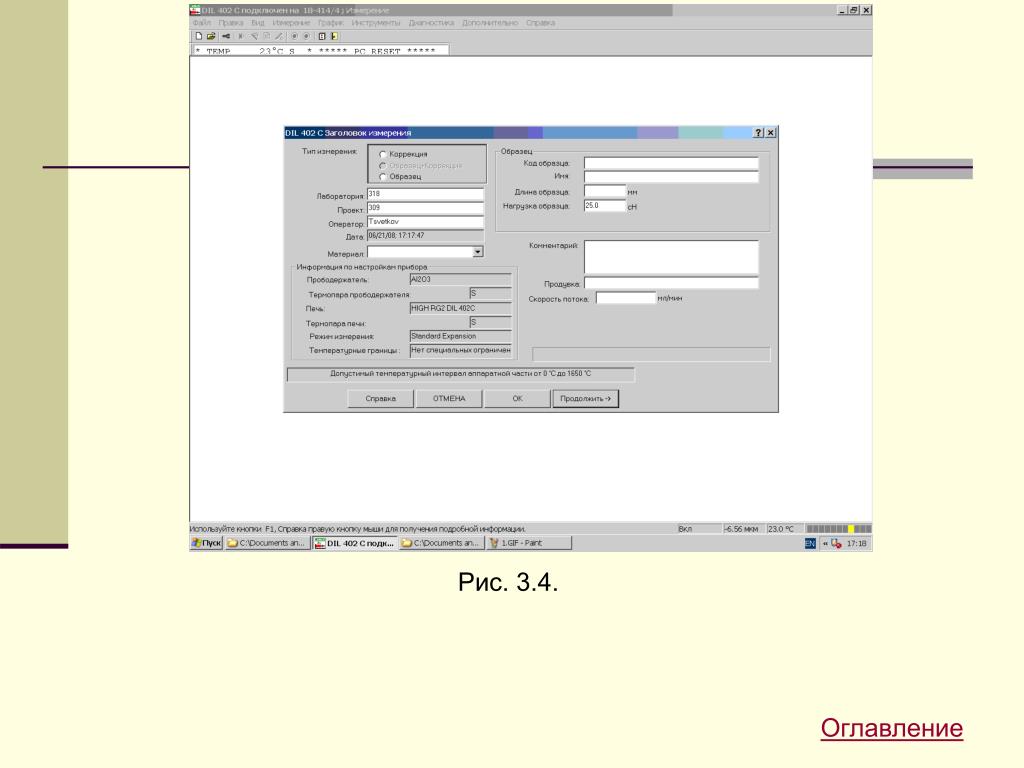

  33. Рис. 3.4. Оглавление

  34. Рис. 3.5. Оглавление

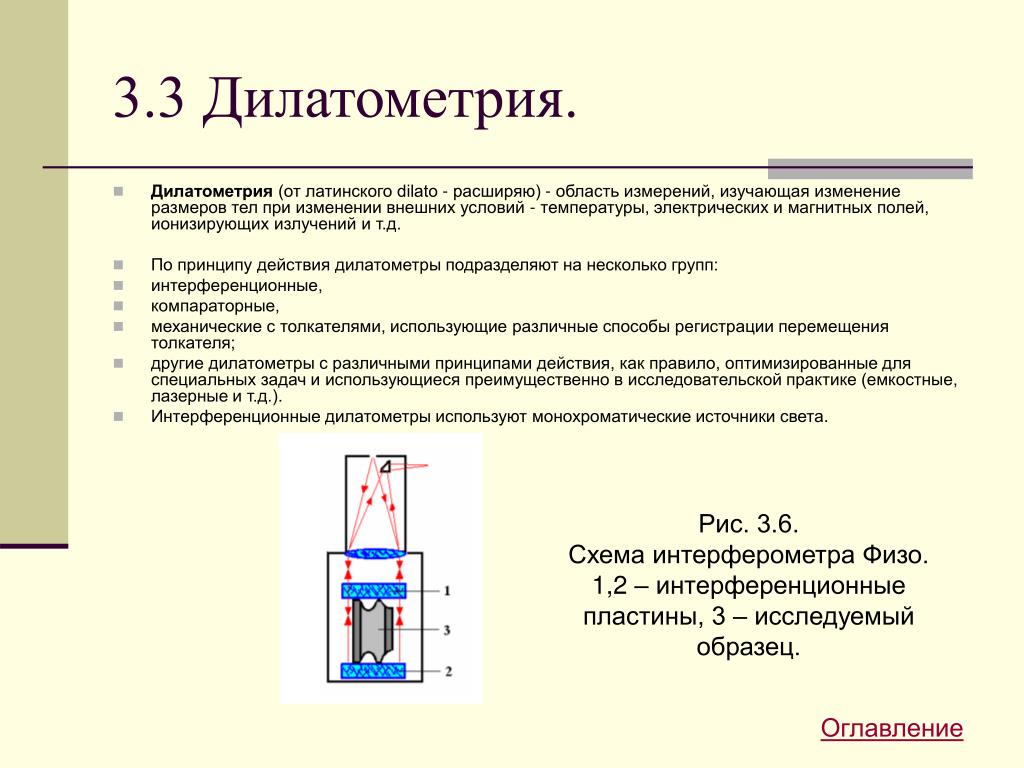

  35. 3.3 Дилатометрия. • Дилатометрия (от латинского dilato - расширяю) - область измерений, изучающая изменение размеров тел при изменении внешних условий - температуры, электрических и магнитных полей, ионизирующих излучений и т.д. • По принципу действия дилатометры подразделяют на несколько групп: • интерференционные, • компараторные, • механические с толкателями, использующие различные способы регистрации перемещения толкателя; • другие дилатометры с различными принципами действия, как правило, оптимизированные для специальных задач и использующиеся преимущественно в исследовательской практике (емкостные, лазерные и т.д.). • Интерференционные дилатометры используют монохроматические источники света. Рис. 3.6. Схема интерферометра Физо. 1,2 – интерференционные пластины, 3 – исследуемый образец. Оглавление

  36. 7 9 2 1 3 4 8 5 6 10 12 13 11 • Рис. 3.7. • Схема дилатометра производства фирмы Netzsch Gmbh. • 1 – датчик перемещения, 2 – термостатируемый корпус, 3 – вакуумный фланец, 4 – держатель образца, 5 – толкатель, 6 – образец, 7 – термопара, 8 – печь, 9 – выход газа на анализ, 10 – вход газа, 11 – фиксирующая гайка, 12 – основание дилатометра, 13 – вакуум плотная алундовая труба. Оглавление

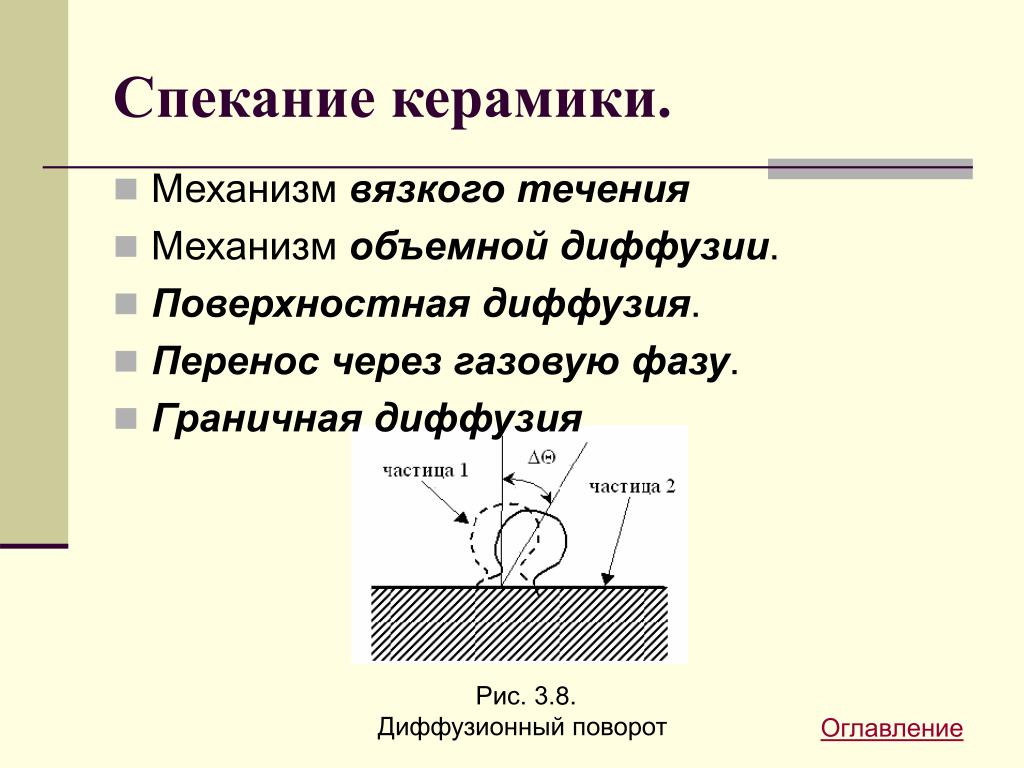

  37. Спекание керамики. • Механизм вязкого течения • Механизм объемной диффузии. • Поверхностная диффузия. • Перенос через газовуюфазу. • Граничная диффузия Рис. 3.8. Диффузионный поворот Оглавление

  38. Cпекание в политермическом режиме Рис. 3.10. Спекание ZrO2. Сплошная зелёная линия – длина образца, пункирная зелёная линия – дифференциальная кривая, красная линия термическое расширение спечённого образца. Оглавление

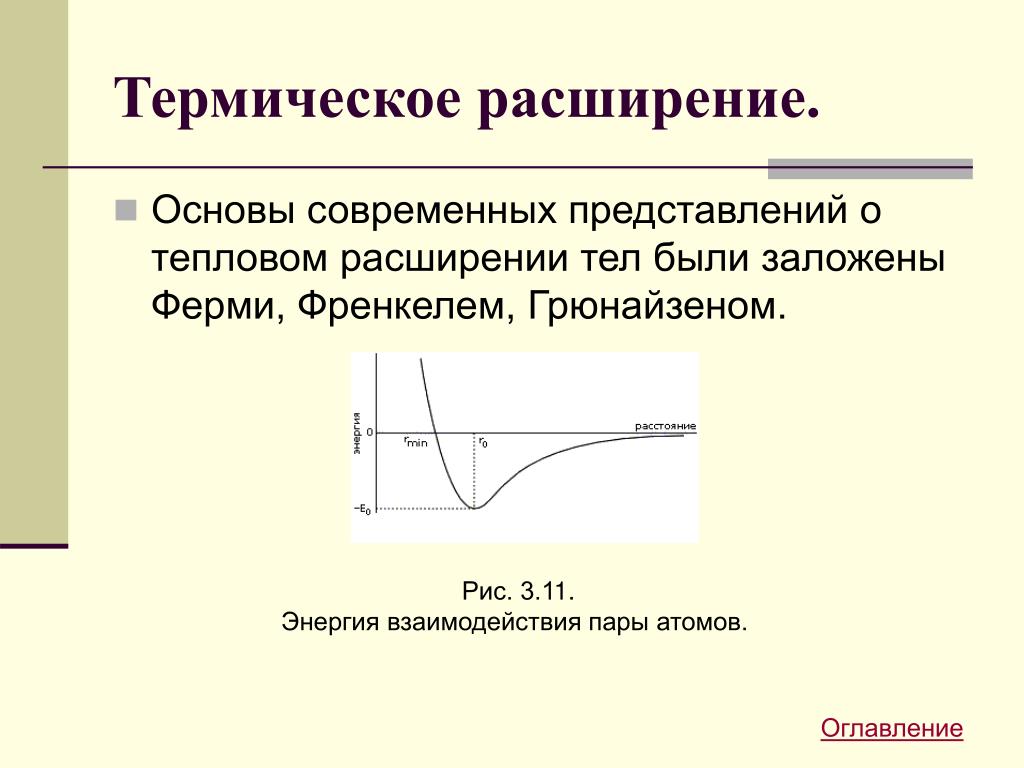

  39. Термическое расширение. • Основы современных представлений о тепловом расширении тел были заложены Ферми, Френкелем, Грюнайзеном. Рис. 3.11. Энергия взаимодействия пары атомов. Оглавление

  40. Истинный и Средний КТР Оглавление

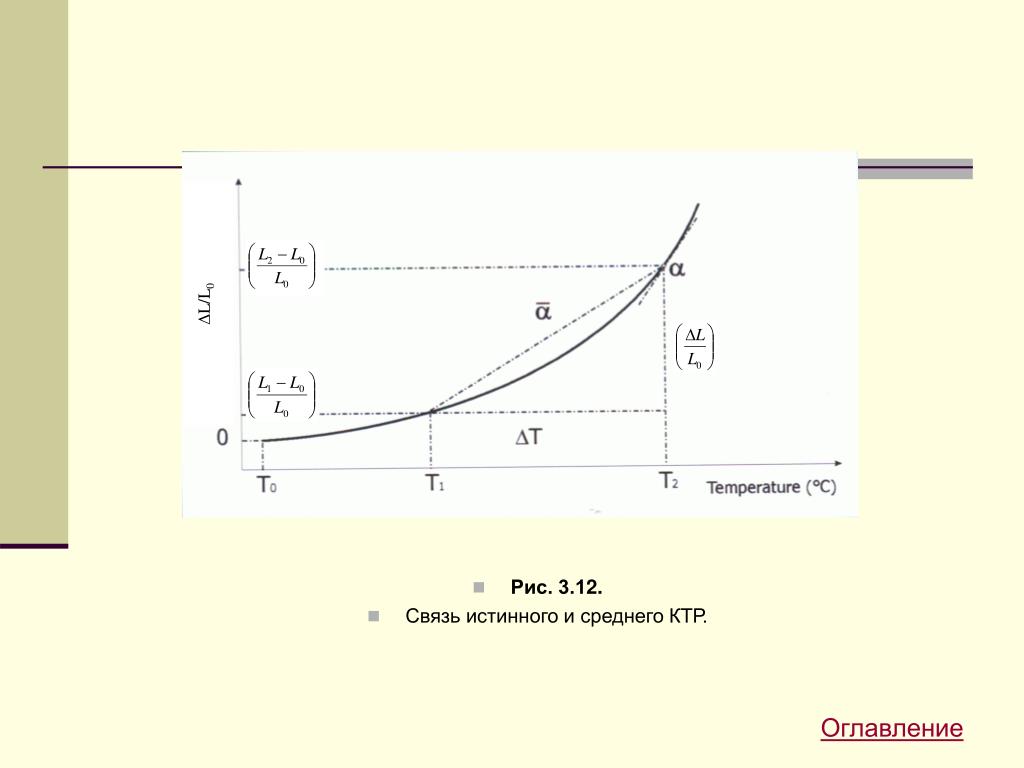

  41. Рис. 3.12. • Связь истинного и среднего КТР. ΔL/L0 Оглавление

  42. Фазовые переходы Оглавление

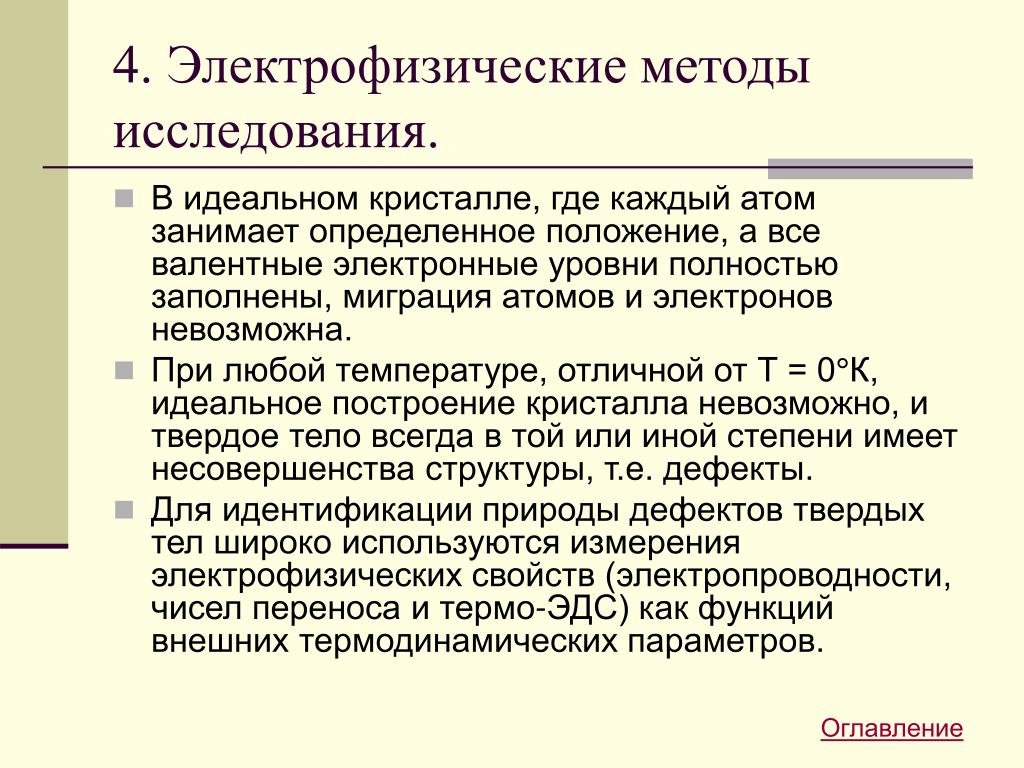

  43. 4. Электрофизические методы исследования. • В идеальном кристалле, где каждый атом занимает определенное положение, а все валентные электронные уровни полностью заполнены, миграция атомов и электронов невозможна. • При любой температуре, отличной от Т = 0°К, идеальное построение кристалла невозможно, и твердое тело всегда в той или иной степени имеет несовершенства структуры, т.е. дефекты. • Для идентификации природы дефектов твердых тел широко используются измерения электрофизических свойств (электропроводности, чисел переноса и термо-ЭДС) как функций внешних термодинамических параметров. Оглавление

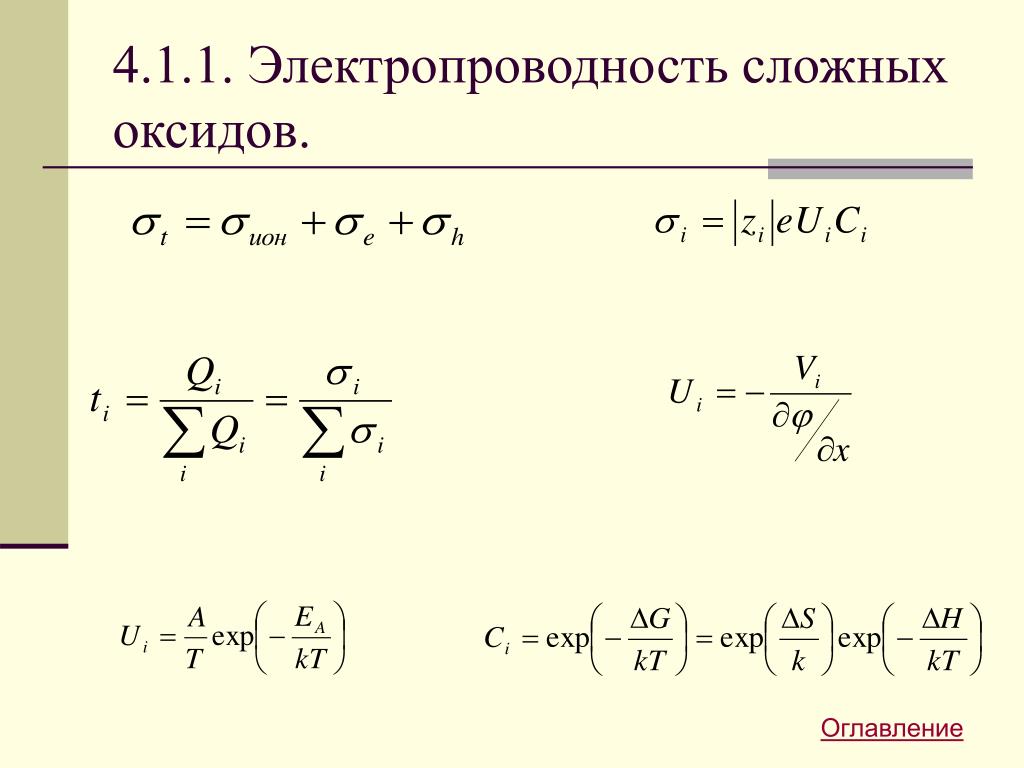

  44. 4.1.1. Электропроводность сложных оксидов. Оглавление

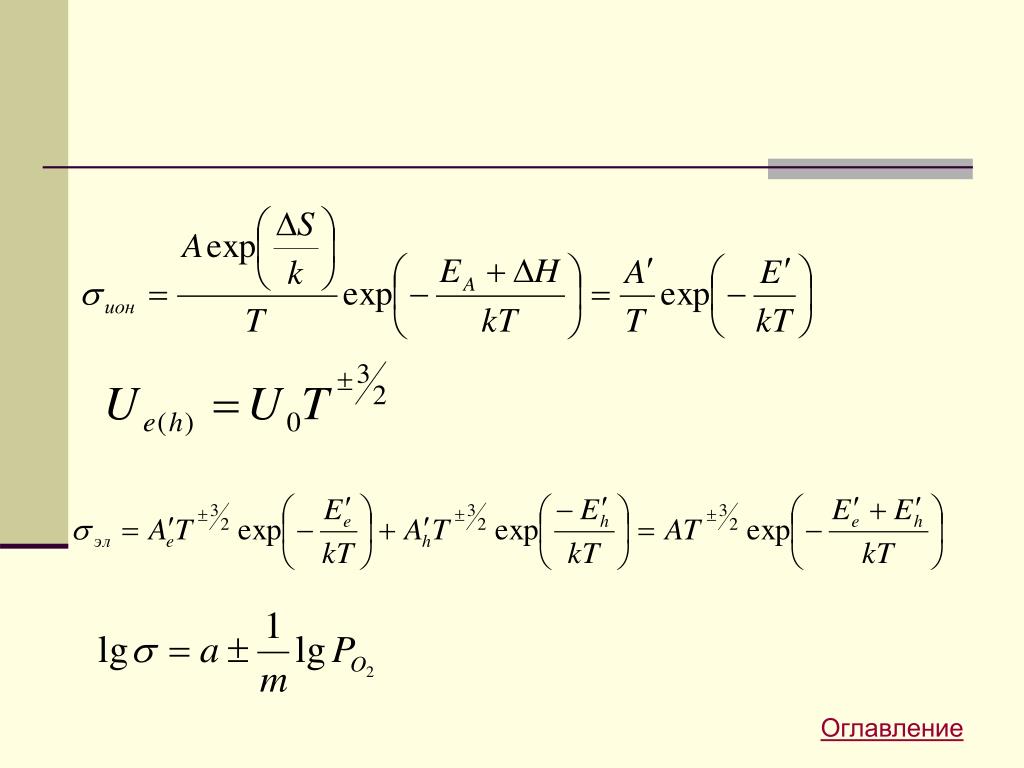

  45. Оглавление

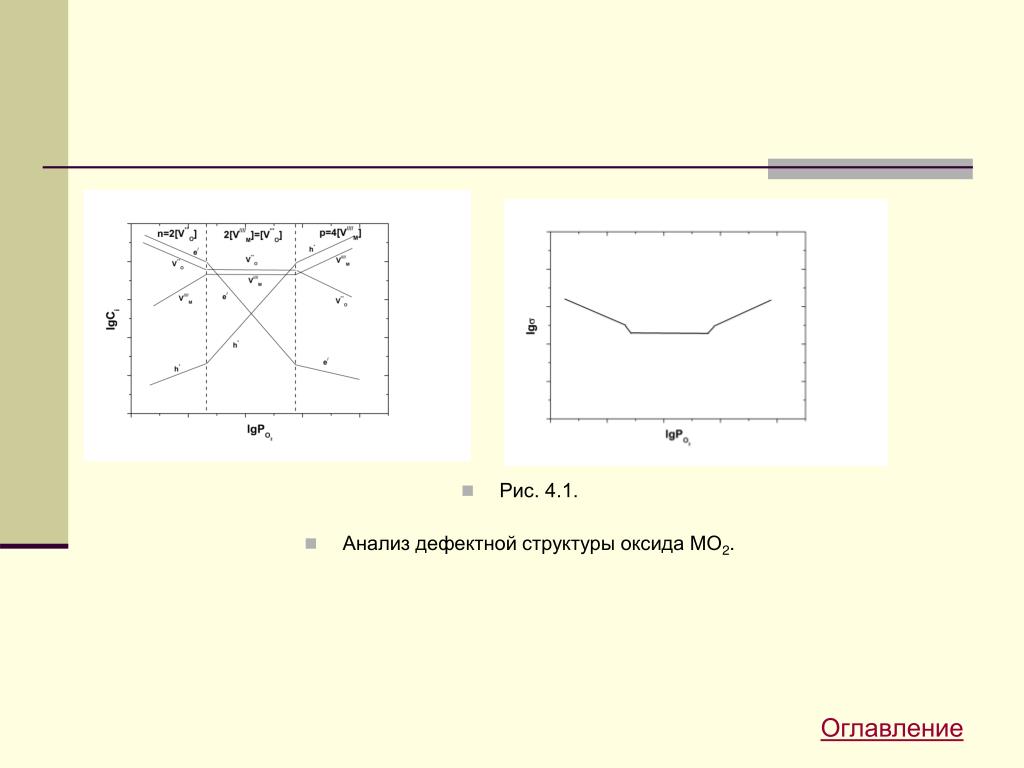

  46. Рис. 4.1. • Анализ дефектной структуры оксида МО2. Оглавление

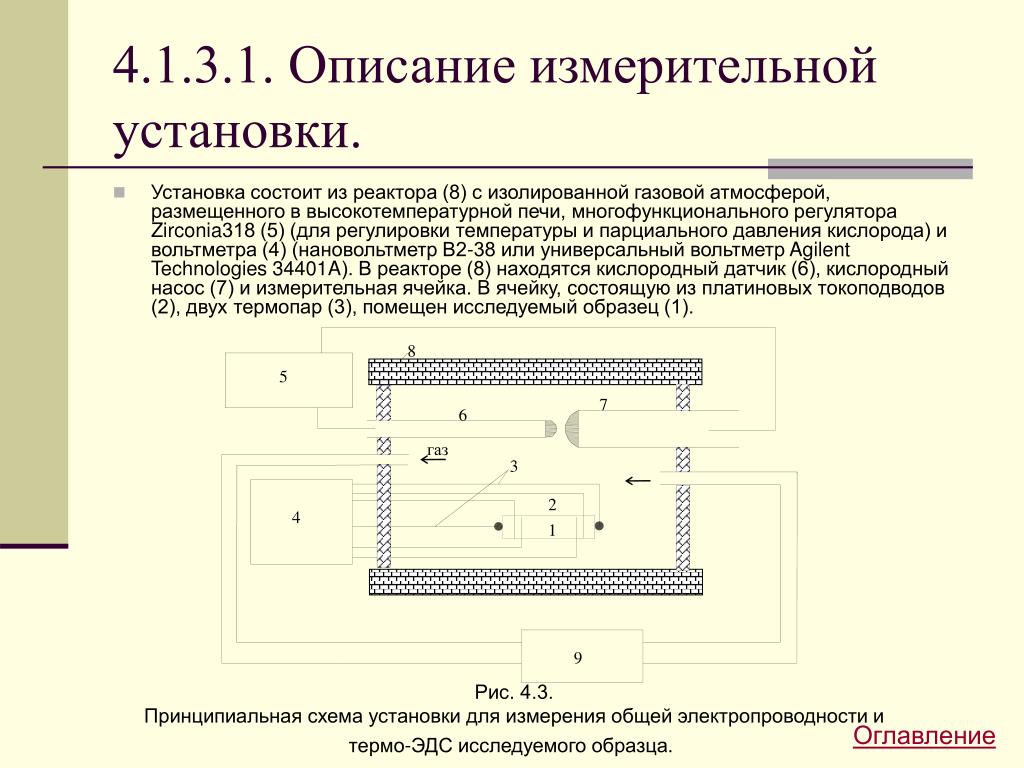

  47. 8 5 7 6 газ 3 2 4 1 9 4.1.3.1. Описание измерительной установки. • Установка состоит из реактора (8) с изолированной газовой атмосферой, размещенного в высокотемпературной печи, многофункционального регулятора Zirconia318 (5) (для регулировки температуры и парциального давления кислорода) и вольтметра (4) (нановольтметр В2-38 или универсальный вольтметр Agilent Technologies 34401A). В реакторе (8) находятся кислородный датчик (6), кислородный насос (7) и измерительная ячейка. В ячейку, состоящую из платиновых токоподводов (2), двух термопар (3), помещен исследуемый образец (1). Рис. 4.3. Принципиальная схема установки для измерения общей электропроводности и термо-ЭДС исследуемого образца. Оглавление

  48. 4.3. Определение парциальных проводимостей и чисел переноса носителей заряда. • 4.3.1. Метод Тубандта. • Это первый метод измерения чисел переноса в ионных кристаллах. Он предложен Тубандтом в 1920 г. Метод представляет собой модификацию известного метода определения чисел переноса ионов в растворах по Гитторфу. Схема ячейки для измерения чисел переноса по Тубандту приведена на рис. 4.4. Рис. 4.4. Схема метода Тубандта. Оглавление

  49. Рис. 4.5. • Схема ячейки для определения чисел переноса дефектов в оксидном проводнике. • 1 – пробирка из Zr0.9Y0.1O2; 2 – пористые платиновые электроды кислородного датчика; 3 – пористые платиновые электроды кислородного насоса; 4 – таблетка исследуемого оксида; 5 – высокотемпературное стекло-герметик; 6 – пористая керамическая вставка; 7 – термопара; 8 – пористые платиновые электроды, нанесённые на образец. Оглавление

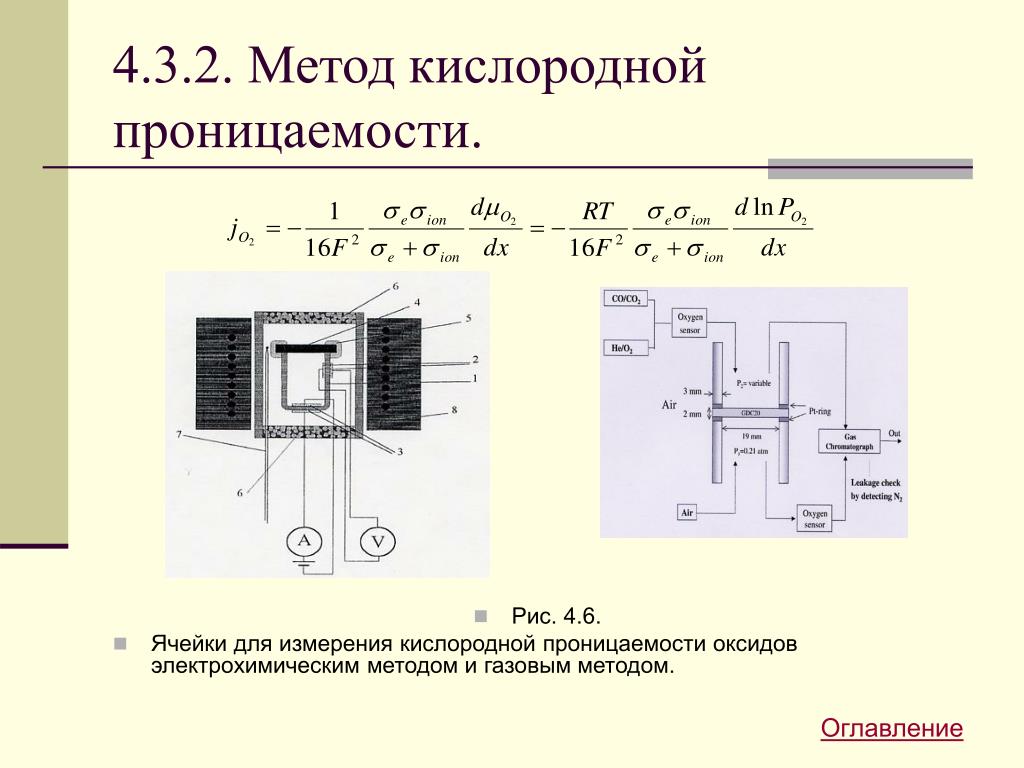

  50. 4.3.2. Метод кислородной проницаемости. • Рис. 4.6. • Ячейки для измерения кислородной проницаемости оксидов электрохимическим методом и газовым методом. Оглавление
