  1. 4.2 投影 平行投影与中心投影 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

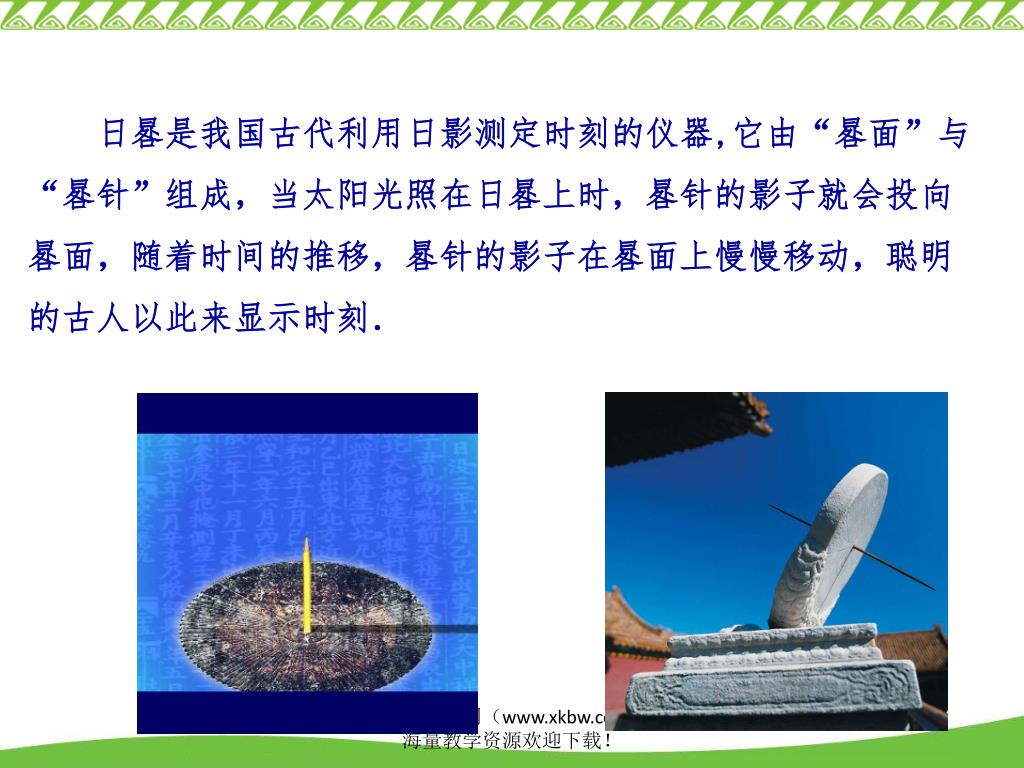

  2.   日晷是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成,当太阳光照在日晷上时,晷针的影子就会投向晷面,随着时间的推移,晷针的影子在晷面上慢慢移动,聪明的古人以此来显示时刻. 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

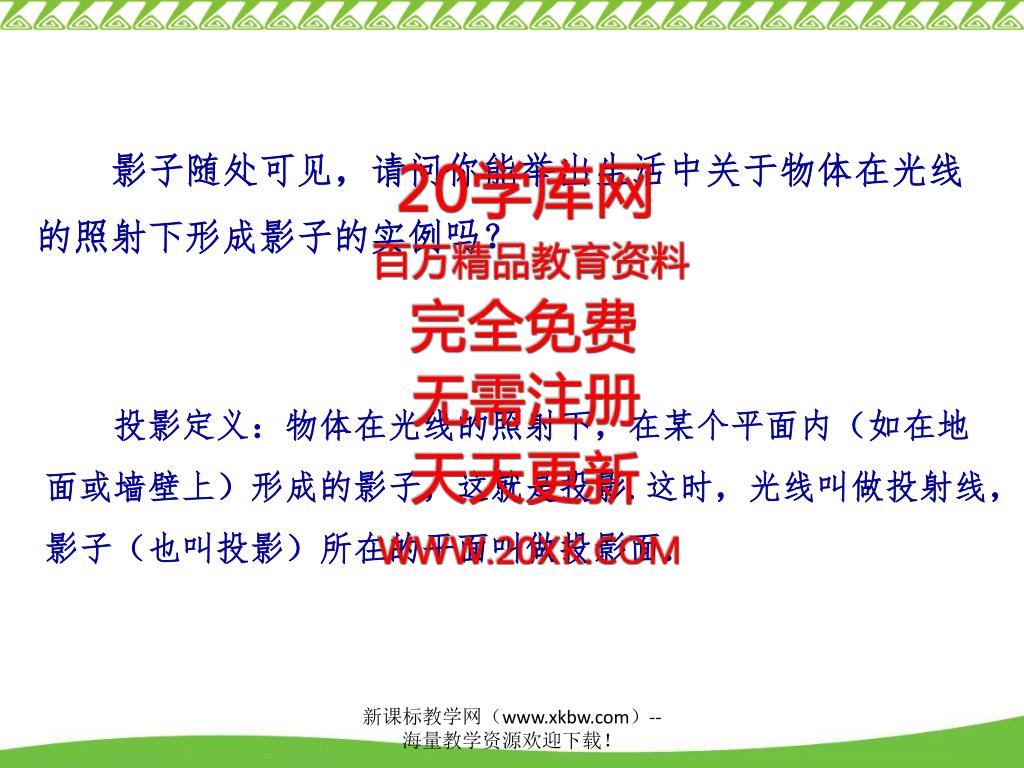

  3. 影子随处可见,请问你能举出生活中关于物体在光线的照射下形成影子的实例吗?   投影定义:物体在光线的照射下,在某个平面内(如在地面或墙壁上)形成的影子,这就是投影.这时,光线叫做投射线,影子(也叫投影)所在的平面叫做投影面. 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

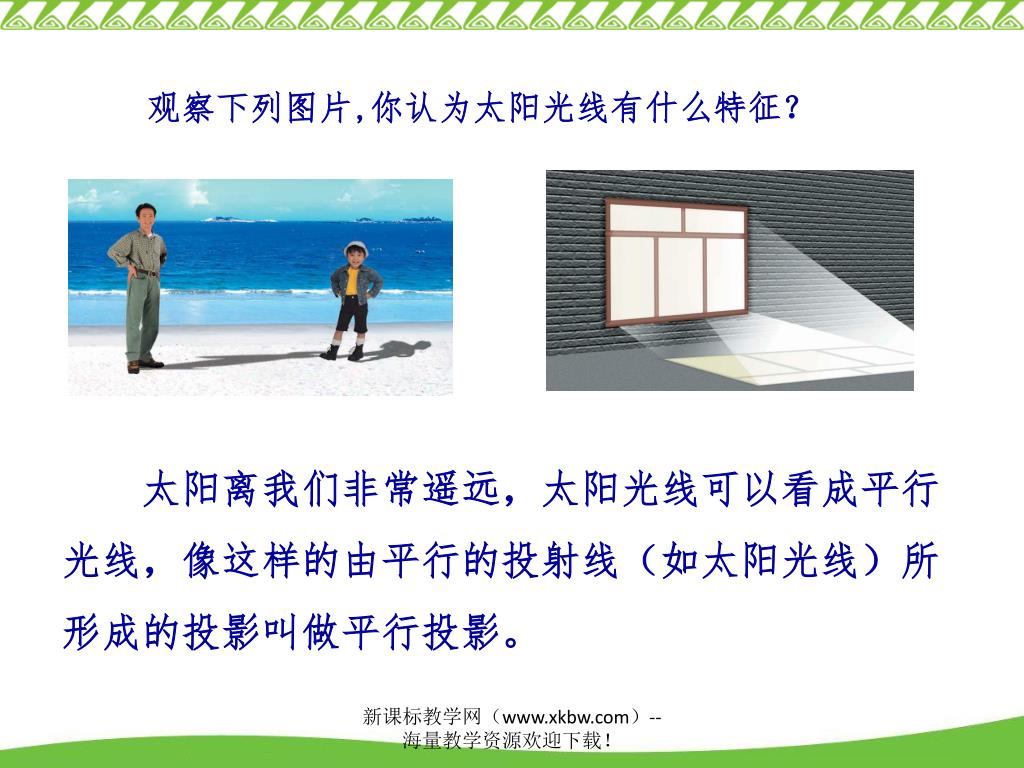

  4.  观察下列图片,你认为太阳光线有什么特征?   太阳离我们非常遥远,太阳光线可以看成平行光线,像这样的由平行的投射线(如太阳光线)所形成的投影叫做平行投影。 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

  5. 下图是我校操场,你能轻松量出篮球架上AB的长吗?下图是我校操场,你能轻松量出篮球架上AB的长吗? 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

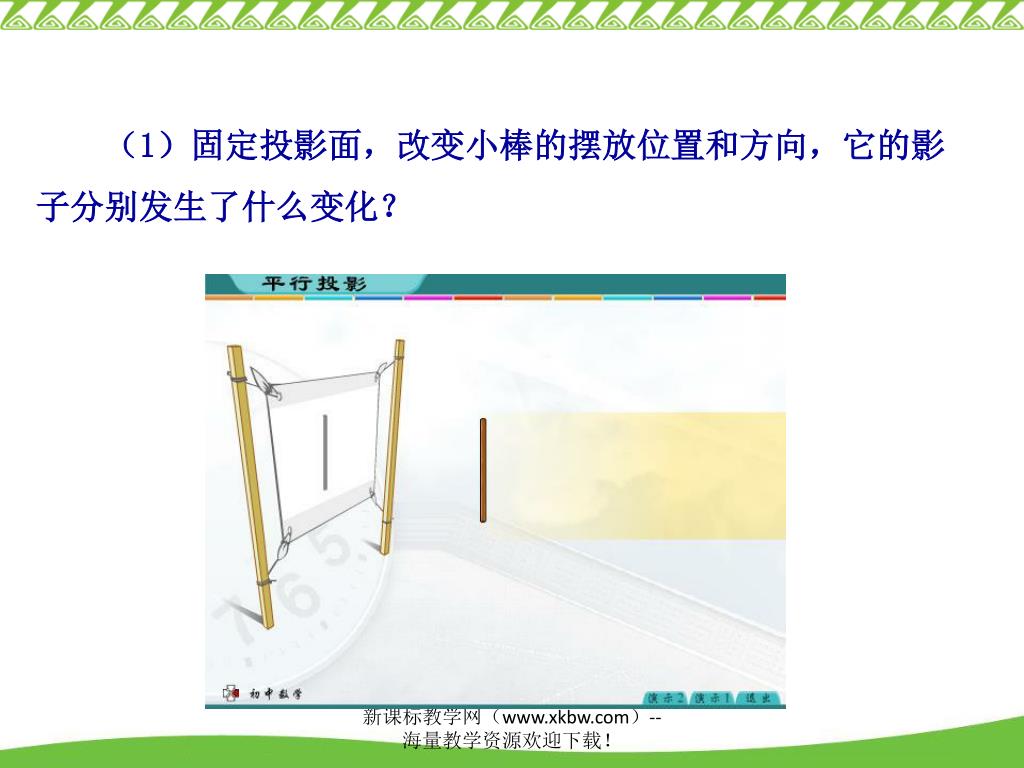

  6. (1)固定投影面,改变小棒的摆放位置和方向,它的影子分别发生了什么变化? 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

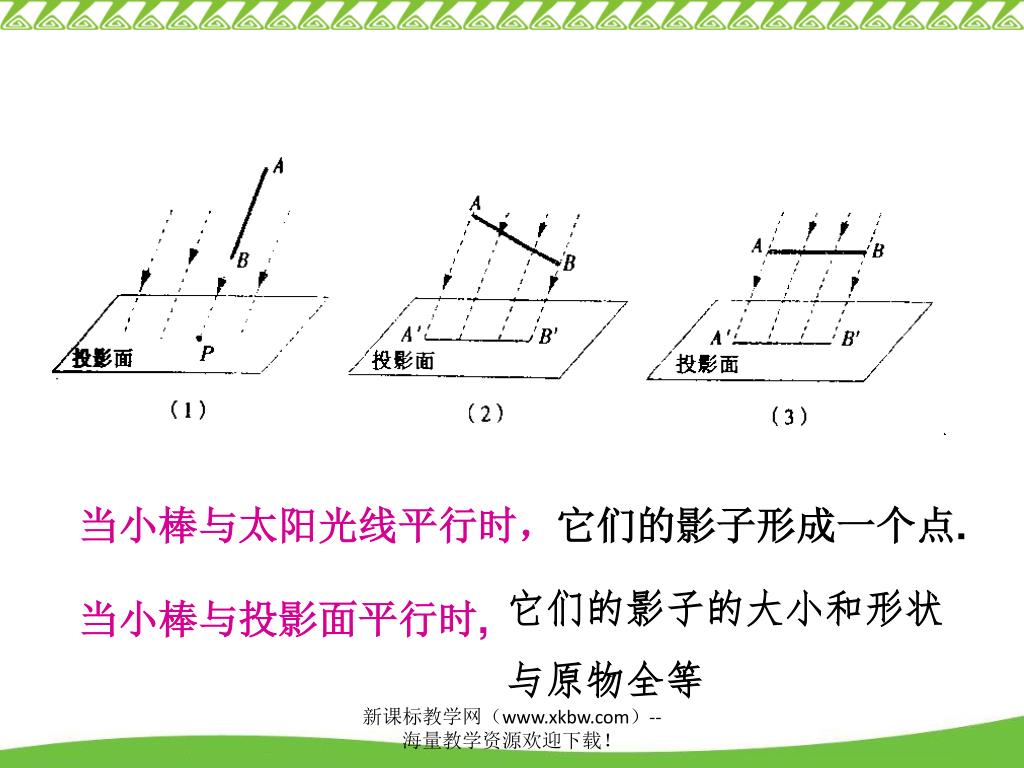

  7. 当小棒与太阳光线平行时, 它们的影子形成一个点. 它们的影子的大小和形状 与原物全等 当小棒与投影面平行时, 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

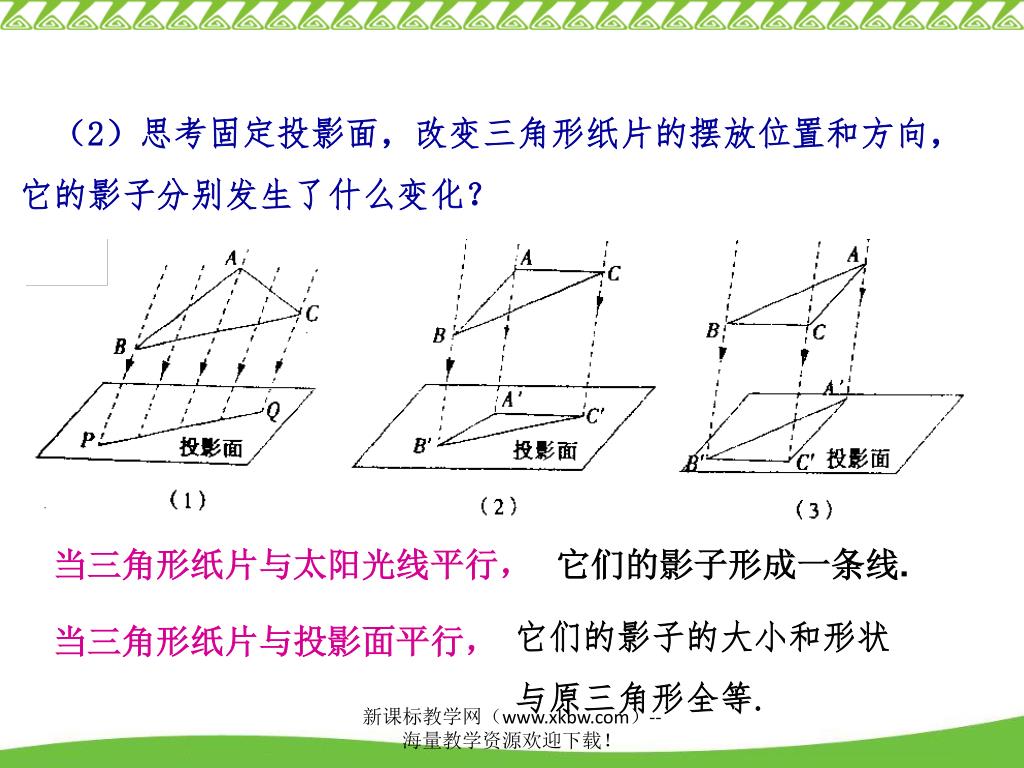

  8. (2)思考固定投影面,改变三角形纸片的摆放位置和方向,它的影子分别发生了什么变化? 当三角形纸片与太阳光线平行, 它们的影子形成一条线. 它们的影子的大小和形状 与原三角形全等. 当三角形纸片与投影面平行, 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

  9. 概括 (1)像由平行的投射线(如太阳光线)所形成的投影叫做平行投影; (2) 物体在太阳光下形成的影子随着物体与投影面的位置关系的改变而改变, 当小棒、三角形等纸片与投影面平行时,它们的影子的大小和形状与原物全等. 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

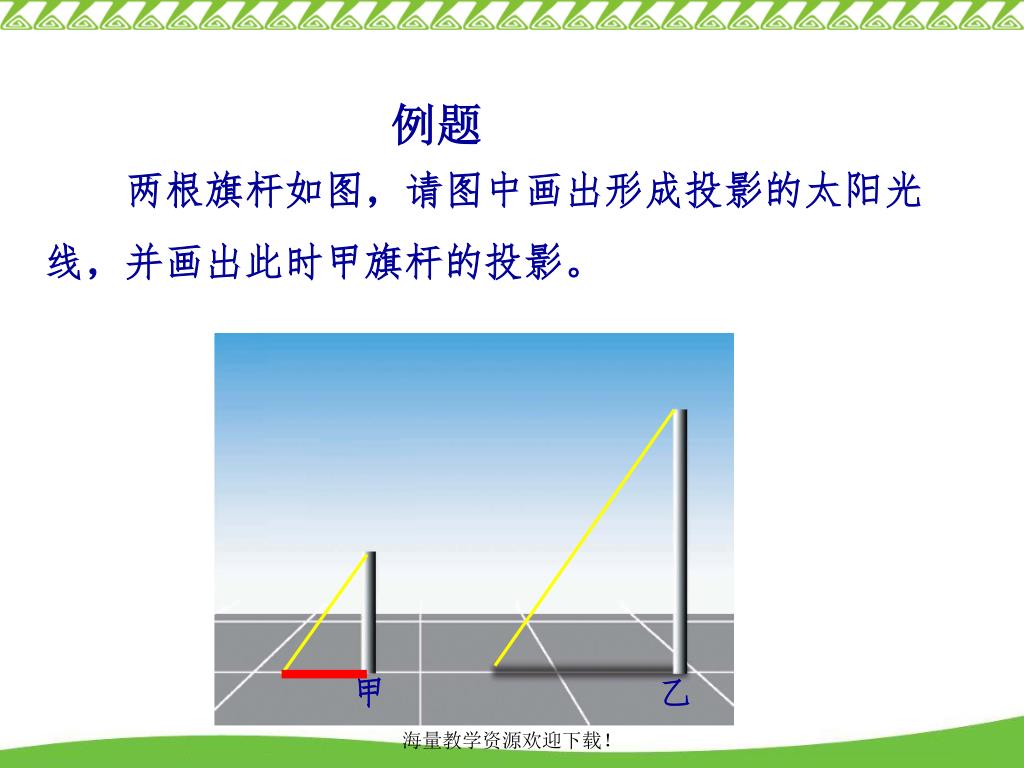

  10. 例题   两根旗杆如图,请图中画出形成投影的太阳光线,并画出此时甲旗杆的投影。 甲 乙 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

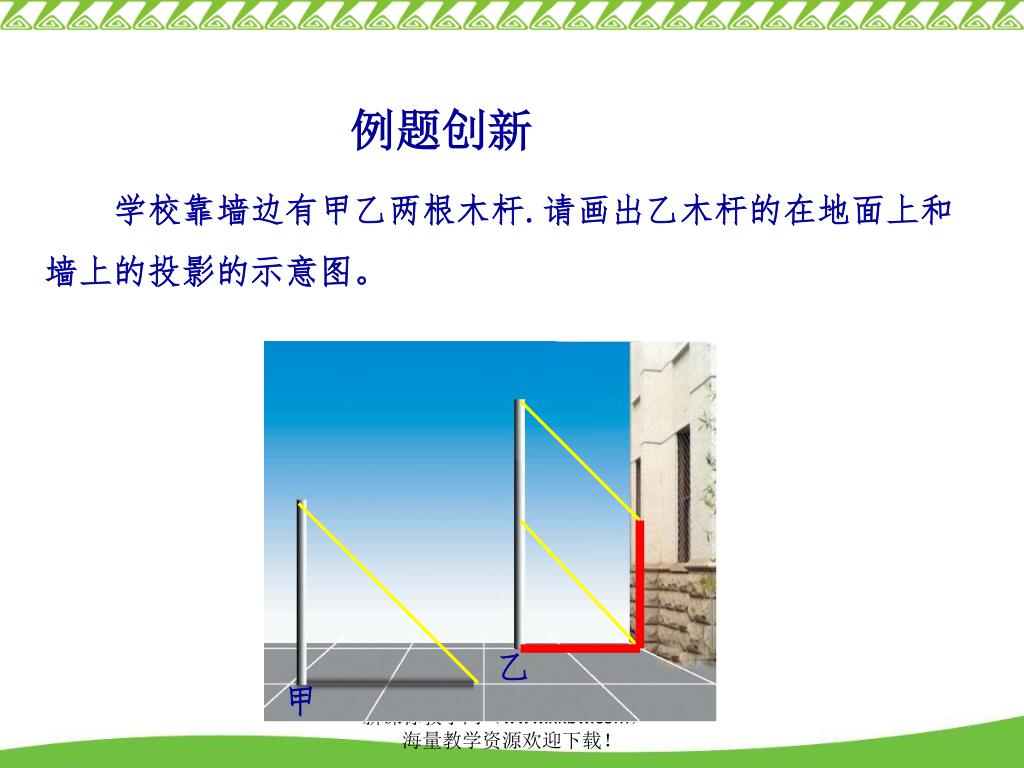

  11. 例题创新 学校靠墙边有甲乙两根木杆.请画出乙木杆的在地面上和墙上的投影的示意图。 乙 甲 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

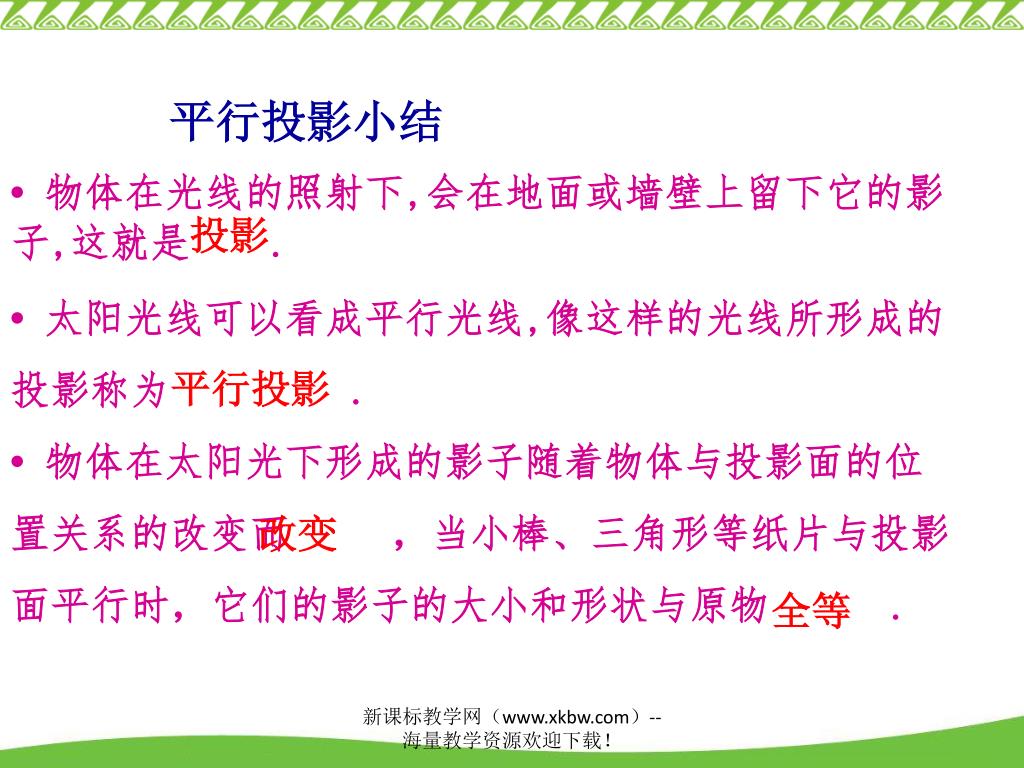

  12. 平行投影小结 •物体在光线的照射下,会在地面或墙壁上留下它的影子,这就是 . 投影 •太阳光线可以看成平行光线,像这样的光线所形成的投影称为 . •物体在太阳光下形成的影子随着物体与投影面的位置关系的改变而 ,当小棒、三角形等纸片与投影面平行时,它们的影子的大小和形状与原物 . 平行投影 改变 全等 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

  13. 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

  14. 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

  15. 这些皮影戏与手影戏有什么特征? 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

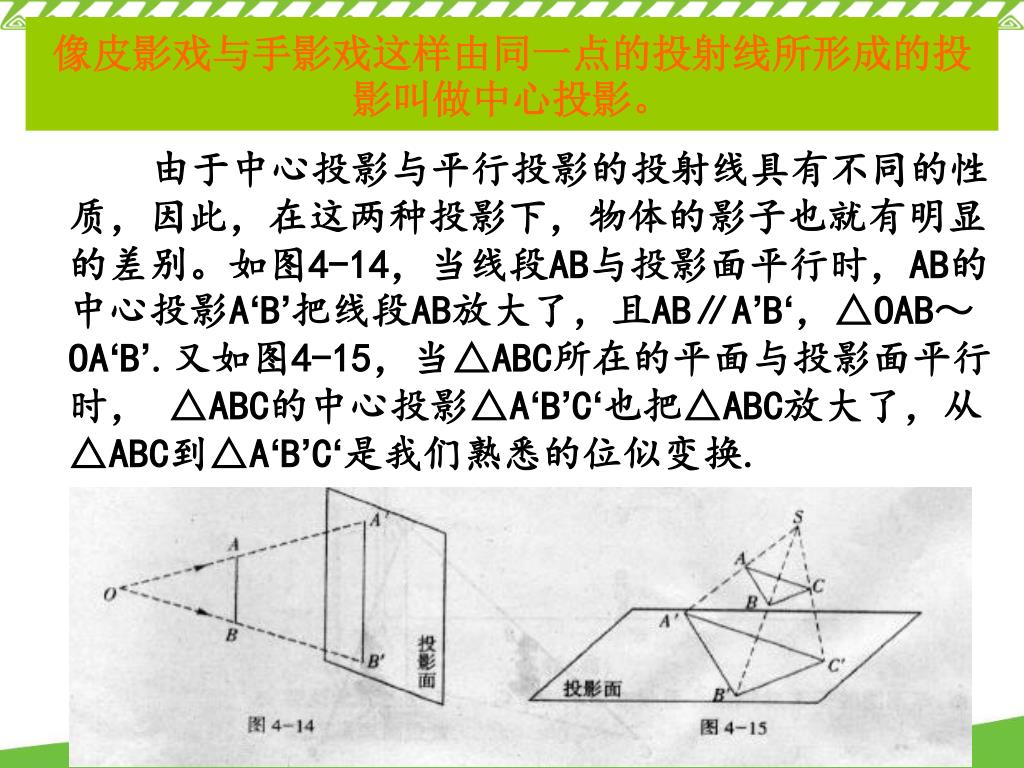

  16. 像皮影戏与手影戏这样由同一点的投射线所形成的投影叫做中心投影。像皮影戏与手影戏这样由同一点的投射线所形成的投影叫做中心投影。 由于中心投影与平行投影的投射线具有不同的性质,因此,在这两种投影下,物体的影子也就有明显的差别。如图4-14,当线段AB与投影面平行时,AB的中心投影A‘B’把线段AB放大了,且AB∥A’B‘,△OAB~ OA‘B’.又如图4-15,当△ABC所在的平面与投影面平行时, △ABC的中心投影△A‘B’C‘也把△ABC放大了,从△ABC到△A‘B’C‘是我们熟悉的位似变换. 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

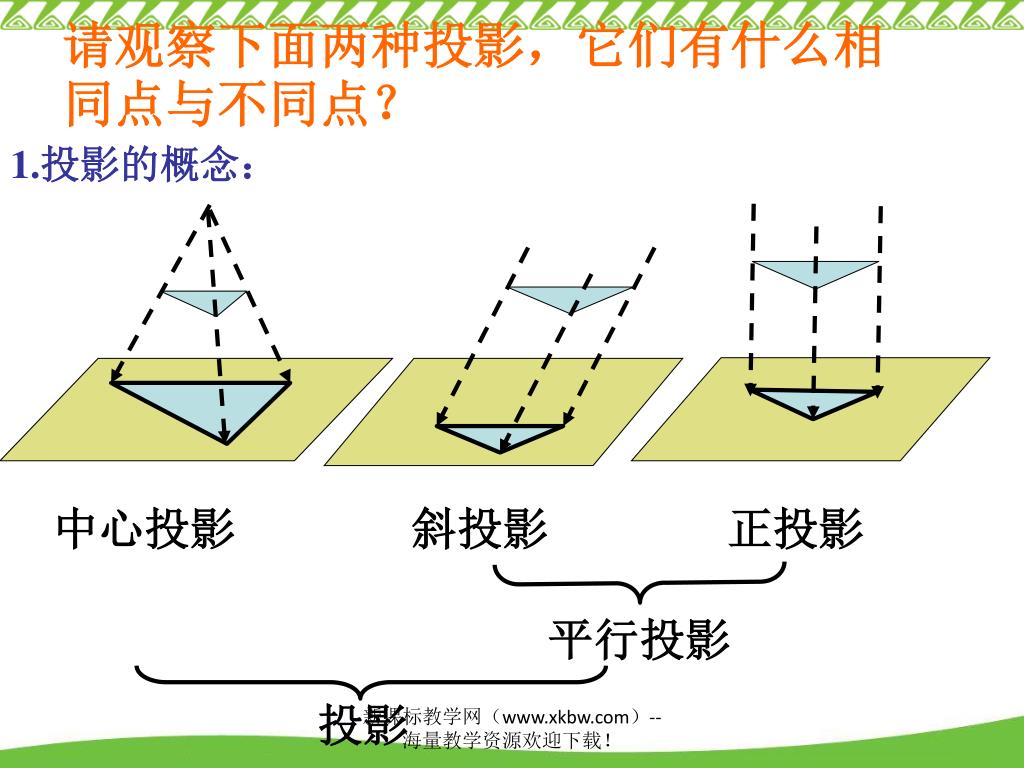

  17. 请观察下面两种投影,它们有什么相同点与不同点?请观察下面两种投影,它们有什么相同点与不同点? 1.投影的概念: 中心投影 斜投影 正投影 平行投影 投影 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

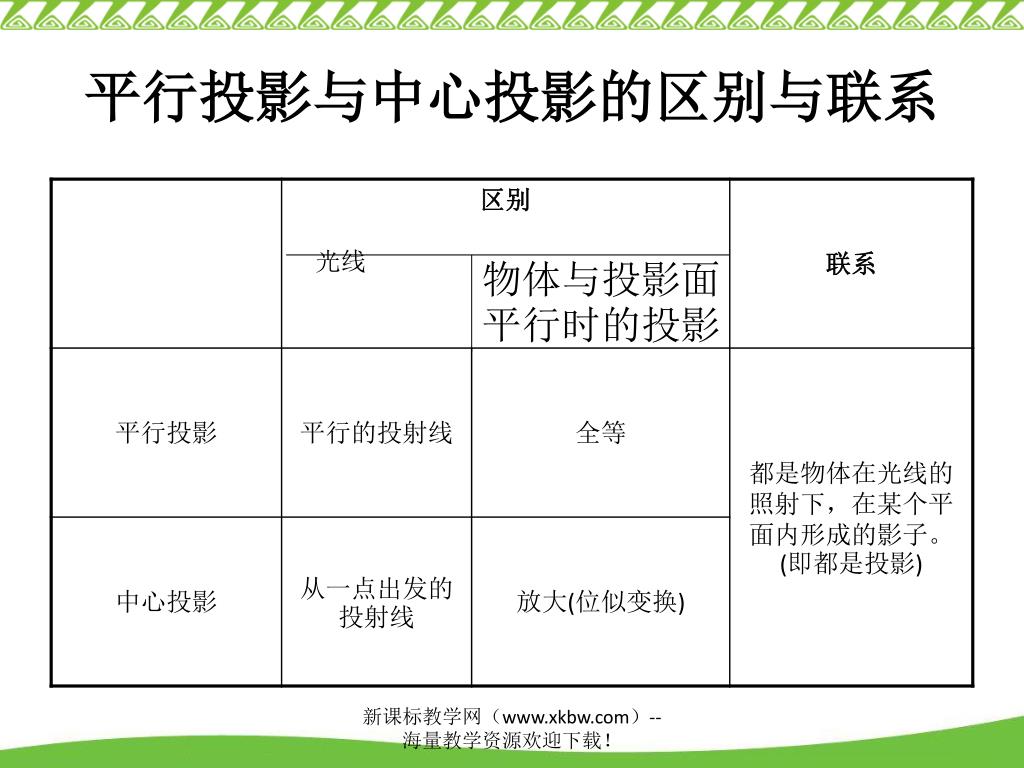

  18. 平行投影与中心投影的区别与联系 物体与投影面平行时的投影 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

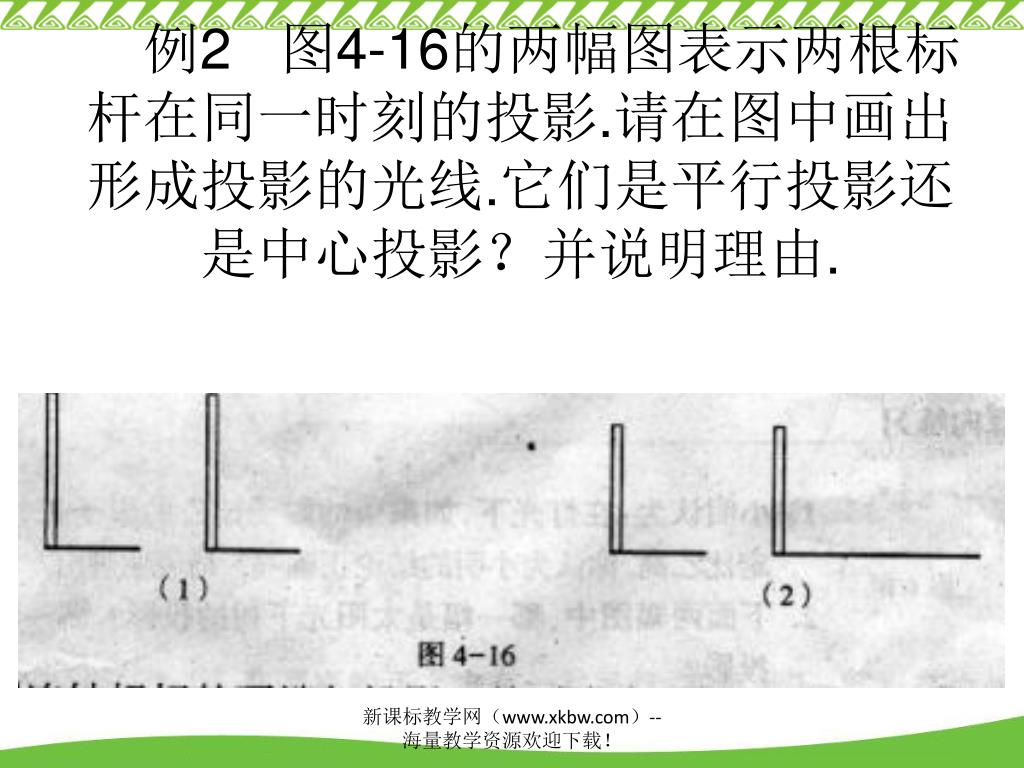

  19. 例2 图4-16的两幅图表示两根标杆在同一时刻的投影.请在图中画出形成投影的光线.它们是平行投影还是中心投影?并说明理由. 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

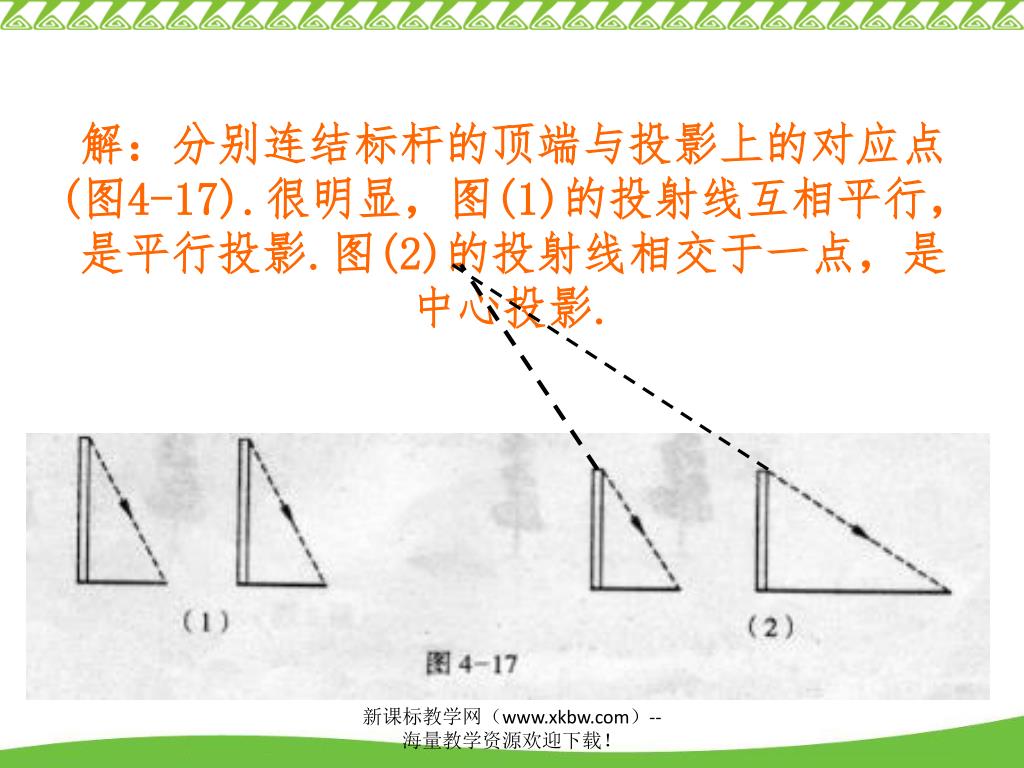

  20. 解:分别连结标杆的顶端与投影上的对应点(图4-17).很明显,图(1)的投射线互相平行,是平行投影.图(2)的投射线相交于一点,是中心投影.解:分别连结标杆的顶端与投影上的对应点(图4-17).很明显,图(1)的投射线互相平行,是平行投影.图(2)的投射线相交于一点,是中心投影. 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

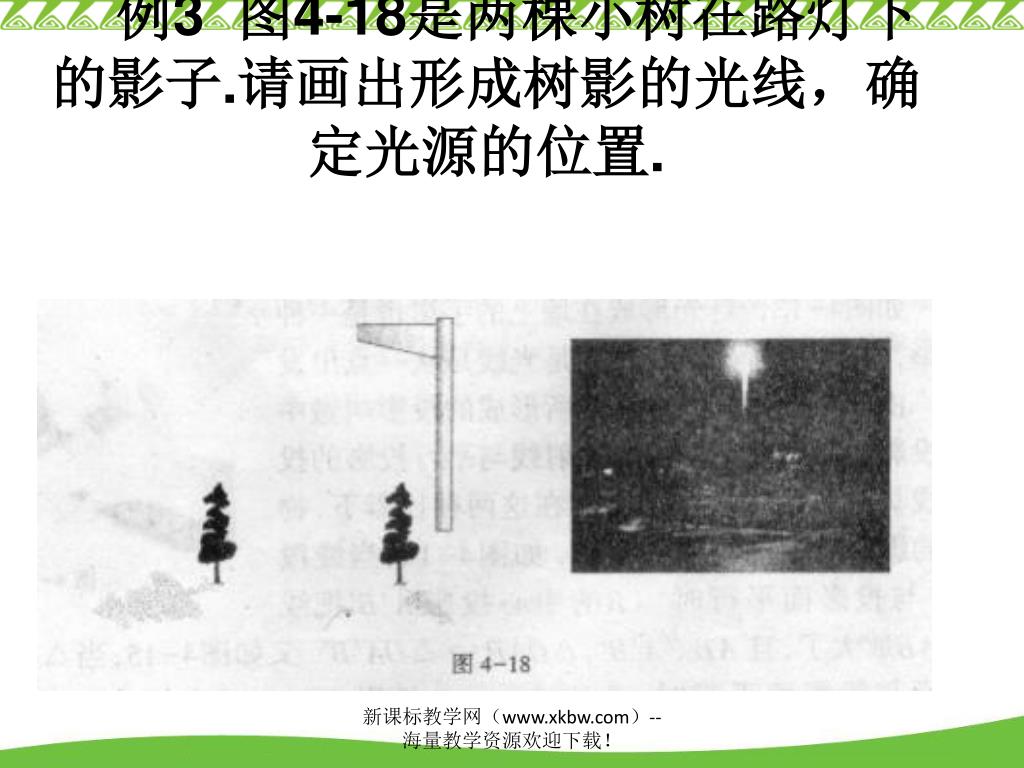

  21. 例3 图4-18是两棵小树在路灯下的影子.请画出形成树影的光线,确定光源的位置. 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

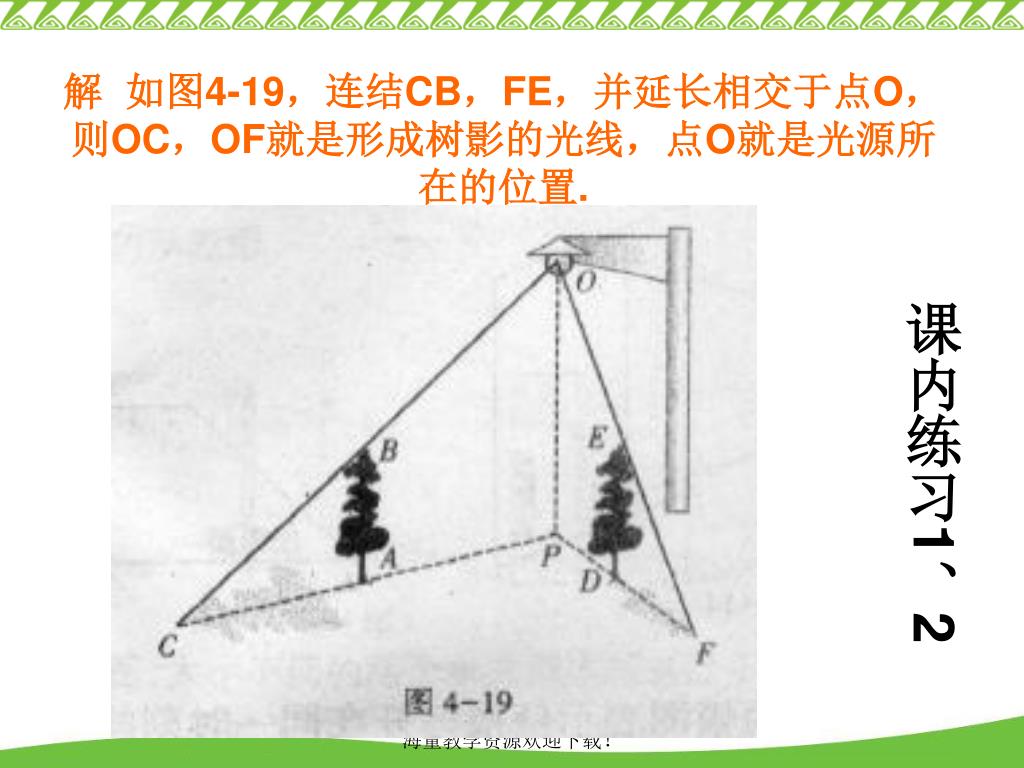

  22. 如图4-19,连结CB,FE,并延长相交于点O,则OC,OF就是形成树影的光线,点O就是光源所在的位置. 课内练习1、2 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

  23. 小结:通过这节课的学习你学会 了什么?你有什收获与困惑? 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!

  24. 谢谢! 新课标教学网(www.xkbw.com)--海量教学资源欢迎下载!
