  1. 計算機概論 第4章 電腦的儲存裝置

  2. 4-1　儲存裝置 • 儲存裝置(storage device) 的用途是存放資料、指令或程式，又稱為輔助儲存裝置、大量儲存裝置 或次級儲存裝置 • 線上儲存裝置V.S.離線儲存裝置 • 循序存取V.S.隨機存取 • 揮發性V.S.非揮發性

  3. 4-2　硬式磁碟機 硬碟的內部構造主要有碟片(platter)、主軸馬達(moter)、存取臂(access arm) 及讀寫頭(read/write head)

  4. 磁軌(track) • 磁區(sector) • 磁簇(cluster) • 磁柱(cylinder) 磁柱

  5. 磁簇 (cluster) ：使用者讀寫硬碟之單位

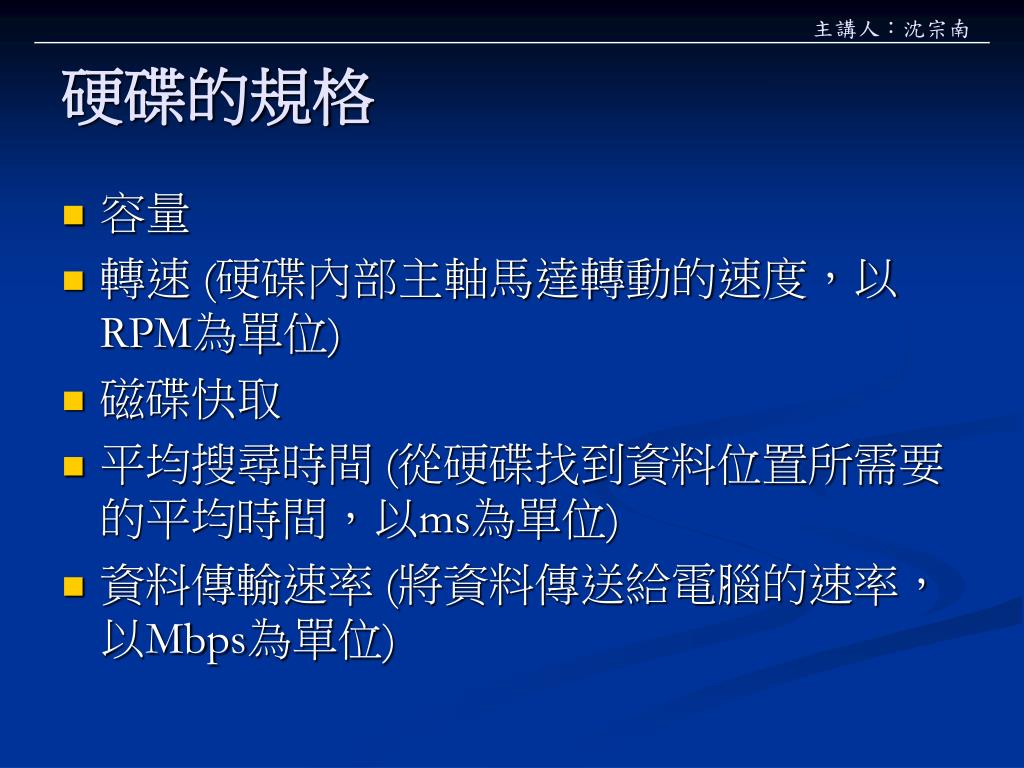

  6. 硬碟的規格 • 容量 • 轉速 (硬碟內部主軸馬達轉動的速度，以RPM為單位) • 磁碟快取 • 平均搜尋時間 (從硬碟找到資料位置所需要的平均時間，以ms為單位) • 資料傳輸速率 (將資料傳送給電腦的速率，以Mbps為單位)

  7. 硬碟的格式化

  8. 硬碟的控制介面 • ATA • SCSI • 磁碟重組 (將經常使用的程式或資料放在連續的空間，以提高磁碟的讀寫速度 ) • 磁碟掃描 (修復資料損毀、遺失、壞軌或交互連結等錯誤 )

  9. 磁碟重組

  10. 磁碟陣列

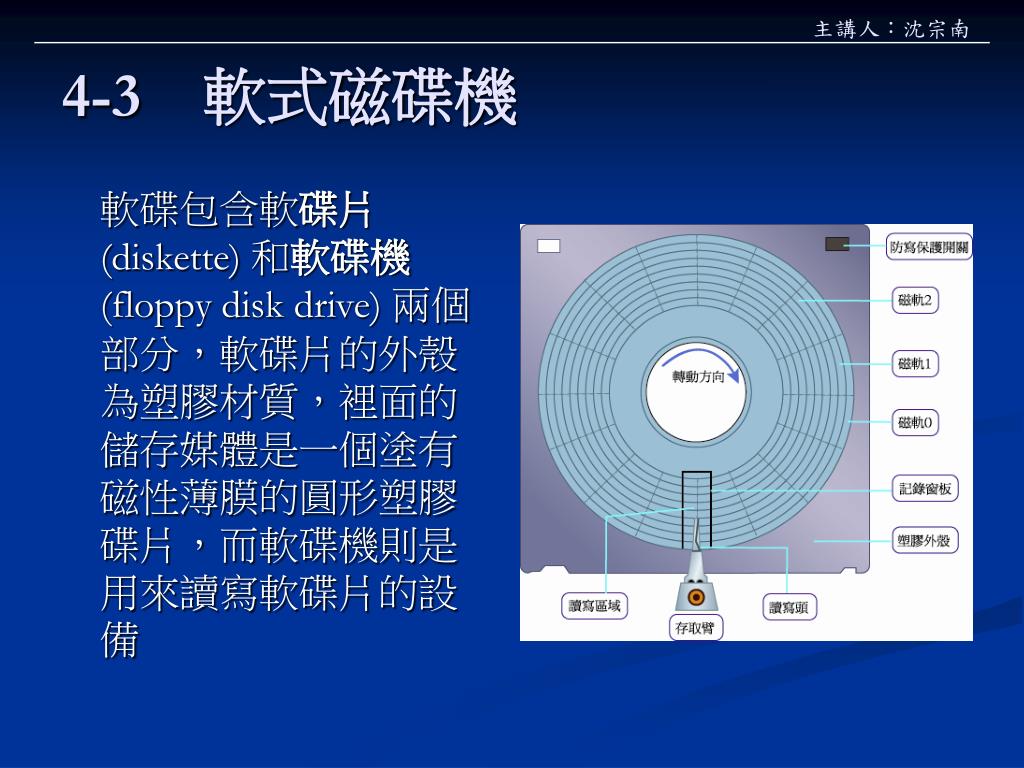

  11. 4-3　軟式磁碟機 軟碟包含軟碟片(diskette) 和軟碟機(floppy disk drive) 兩個部分，軟碟片的外殼為塑膠材質，裡面的儲存媒體是一個塗有磁性薄膜的圓形塑膠碟片，而軟碟機則是用來讀寫軟碟片的設備

  12. 4-4　高容量磁碟 諸如SONY HiFD、Imation SuperDisk、Iomega ZIP均屬於高容量磁碟

  13. 4-5　磁帶 • 磁帶(tape) 的原理是在一條寬度為1/4吋 (6.3mm) 或1/2吋 (12.7mm) 的塑膠帶表面塗上磁性物質來記錄資料 • 常見的磁帶類型有QIC , DDS, DLT, SDLT , AIT, Mammoth, VXA

  14. 4-6　光學儲存裝置 4-6-1　唯讀光碟CD-ROM 目前最普遍的光碟，只能讀取不能寫入，直徑約12公分、播放時間約74分鐘、容量約650MB

  15. 4-6-2　影音光碟VCD 專門用來儲存影像、聲音的數位媒體，採取MPEG-1壓縮技術儲存資料，可以儲存74分鐘的影音資料 • 4-6-3　電視光碟TVCD 針對電視使用所推出的光碟 • 4-6-4　相片光碟PhotoCD 由美國柯達公司所推出，主要用途是以數位格式儲存照片

  16. 4-6-5　磁光碟MO 結合磁碟與光碟技術的產品，包含MO磁光碟片和MO磁光碟機兩個部分 • 4-6-6CD-R/CD-RW CD-R是一種將資料寫入光碟片的技術，其特性與限制是CD-R光碟片的同一個位置只能寫入一次資料，而且資料無法刪除；CD-RW也是一種將資料寫入光碟片的技術，不同的是CD-RW光碟片能夠重複寫入多次資料，而且資料可以刪除

  17. 4-6-7　數位影音光碟DVD • 高容量與高畫質 • 多重音聲 (MultiAudio) • 多重攝影角度 (MultiAngle多重視角) • 內容多樣化、操控容易 • 多國字幕 (MultiSubtitle) • 選擇螢幕比例16:9或4:3 • 家長鎖碼 • 杜比數位5.1環繞音效 (Dolby Digital) • 防盜版的區域碼 (Regional Code)

  18. DVD的規格可以分成下列幾種： • DVD-ROM • MOVIE-DVD • AUDIO-DVD • DVD-R/DVD-RW • DVD+R/DVD+RW • DVD-RAM

  19. 4-7　企業儲存系統 企業儲存系統結合了數種儲存技術，包括： • 伺服器(server) • 磁碟陣列系統(RAID) • 儲存區域網路(SAN，storage area network) • 磁帶庫(tape library) • 光碟庫(optical disk library)

  20. 4-8　固定狀態儲存裝置 • PC Card (原名為PCMCIA Card，有Type I、Type II、Type III三種類型) • 快閃記憶體卡 (SmartMedia、CompactFlash、Memory Stick、xD…) • 智慧卡 (一種是僅有記憶功能的記憶卡，另一種則是有CPU運算與記憶功能的IC卡 )
