Guía de elección

1. Producto y Versión: ION Enterprise Guía de elección Novedades en ION Enterprise 6.0 Centro de Competencia Técnica

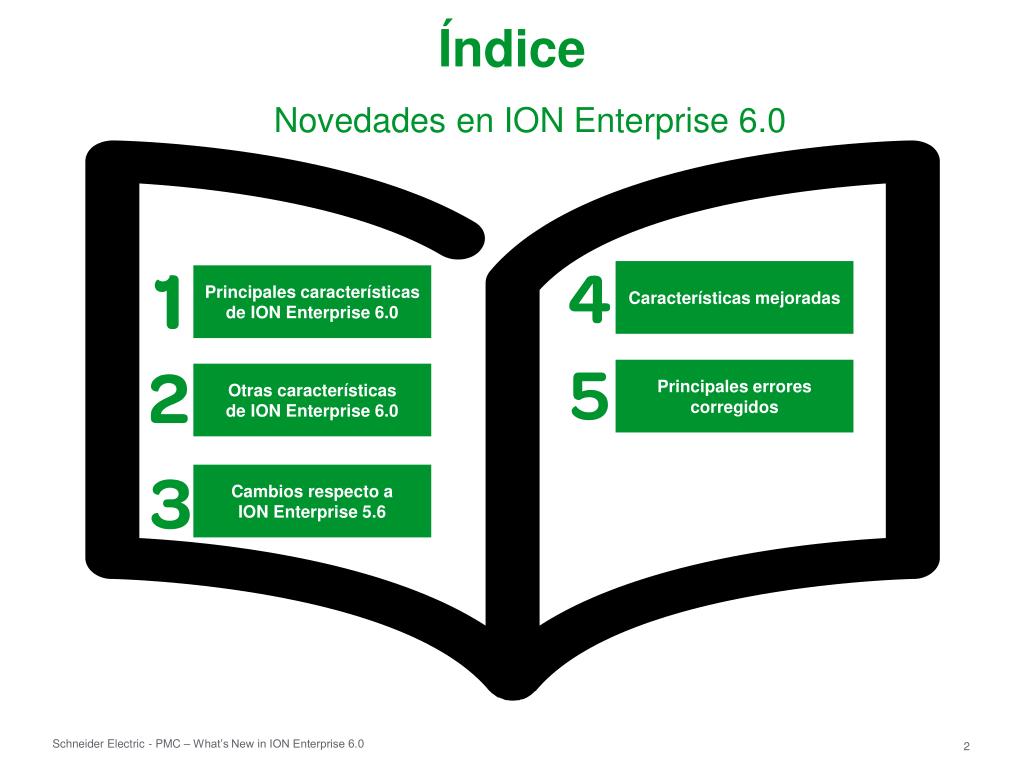

2. Índice Novedades en ION Enterprise 6.0 Características mejoradas Principales características de ION Enterprise 6.0 Principales errores corregidos Otras características de ION Enterprise 6.0 Cambios respecto a ION Enterprise 5.6

3. Novedades en ION Enterprise 6.0 • Nuevas prestaciones de ION Enterprise 6.0 • Interfaz de informes Web • Gestor Visualizador de Eventos • Gestor de Configuración y Subscripción de Informes • Driver nativo para Sepam • Plataforma Internacionalizada • Otras características de ION Enterprise 6.0 • Cambios respecto a ION Enterprise 5.6 • Características mejoradas • Principales errores corregidos

4. Web Reporting • Basado en Microsoft SQL Server Reporting Services 2005 • Se tiene que utilizar SQL Express o SQL Server 2005 • Interface web personalizable (requiere login para acceder al Web Reporter y al Webreach) • Acceso a los informes desde cualquier PC • Mediante Internet Explorer 6 o 7 • Creación, Edición, Visualización, Eliminado de Informes • Informes distribuidos mediante Report Packs • ION Enterprise 6.0 incluye 1 report pack predefinido: Default Reports v6.0 • Posibilidad de informes nuevos y personalizables gracias a futuros Report Packs • Creación de informes personalizados mediante Microsoft Business Intelligence Development Studio

5. Report Pack predefinido Plantillas de Informes incluidos en v6.0 • Informe de Coste de Energía NOVEDAD! • Informe de Energía Período Sobre Período NOVEDAD! • Informe de Uso de Energía por Turno NOVEDAD! • Informe de Perfil de Carga • Informe Resumen de Calidad de Energía ACTUALIZADO! • Informe Resumen EN50160 • Informe IEC61000 4-30 • Informe 100ms NOVEDAD! • Informe Historial de Eventos NOVEDAD! • Informe de Configuración del Sistema NOVEDAD! • InformeTabular NOVEDAD! • Informe de Tendencias NOVEDAD! Todos los informes pueden ser exportados a PDF, XML, Tiff, HTML, o XLS

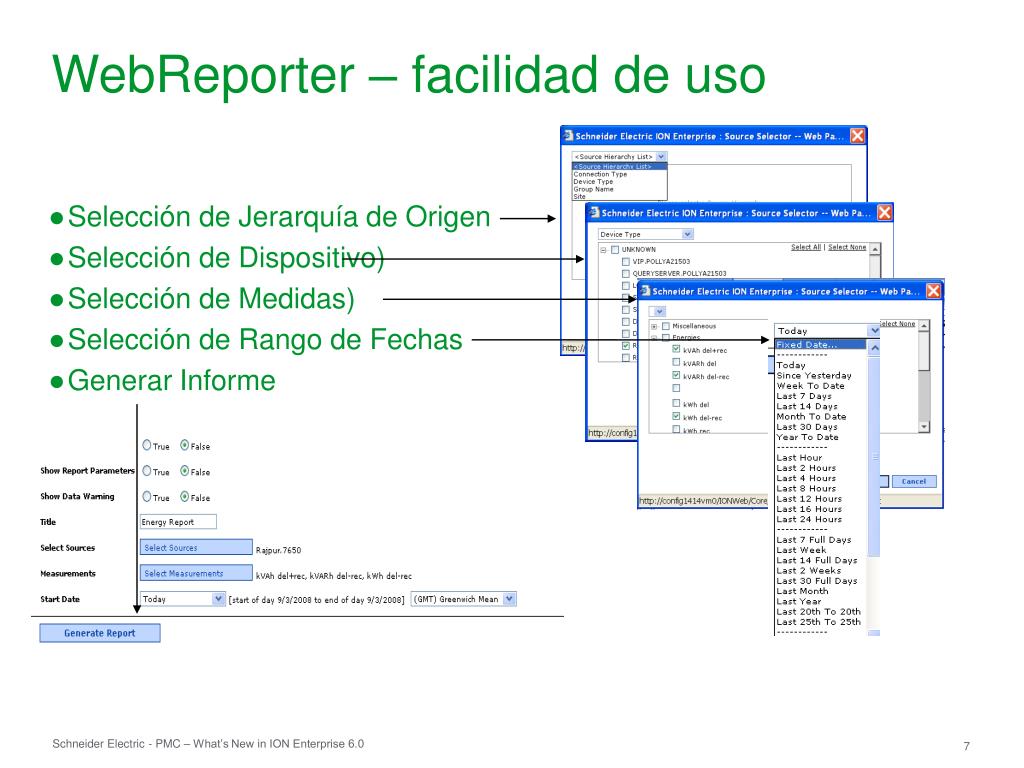

6. WebReporter – facilidad de uso Selección de Jerarquía de Origen Selección de Dispositivo)‏ Selección de Medidas)‏ Selección de Rango de Fechas Generar Informe

7. WebReporter – facilidad de gestión Gestión de Informes y Carpetas – Estructuración organizada Compartir Informes y Carpetas – Define permisos de acceso Programación y ejecución automática de Informes (Subscripciones)

8. WebReporter (Tabla Comparativa)

9. Gestor Visualizador de Eventos • Agrega eventos (incluidos los de Calidad de Energía) en un único sistema de monitorización • Ejecuta el Report Subscription Service cuando ocurre un evento • Permite a ION Enterprise 6.0… • Realizar acciones pre-determinadas según los eventos • Convertirse en una herramienta notificadora de alarmas • Se pueden utilizar 4 plantillas predefinidas de Eventos para todos los dispositivos • Evento por umbrales • Evento por disparo de interruptor • Evento de Calidad de Energía • Evento Comm Loss • Sencilla creación de nuevas plantillas desde ION Enterprise Event log

10. Gestor de Configuración de Informes • Posibilidad de tener configurados ciertos informes y enviarlos por e-mail • Dichos informes pueden ser enviados bajo ciertas circunstancias: • Visualizador de Eventos • Programaciones periódicas

11. Compatibilidad con equipos Sepam • Sepam 10 • Sepam 20 • Sepam 40 • Sepam 80 • Principales funcionalidades • Lectura de todos los valores (incluidos los de Calidad de Energía y registros de perturbaciones) • Inclusión en diagramas Vista • Driver nativo (no se requiere instalación opcional) • Funcionalidades adicionales • La activación de los relés es posible, pero no de manera predefinida

12. Internacionalización • ION Enterprise 6.0 se ha traducido al castellano (Language Pack) • Componentes traducidos • Componentes NO traducidos • Etiquetas y textos de los equipos (etiquetas de medida / variable eléctrica) • Algunas herramientas avanzadas del Management Console:Device Upgrader, Remote Modem Setup, ION VIP Setup, Modbus Device Importer, Downstream Device Assistant, Update OPC Server tool, PQDIF Exporter

13. Novedades en ION Enterprise 6.0 • Principales caraterísticas ION Enterprise 6.0 • Otras características de ION Enterprise 6.0 • Gestor de Usuarios • Time of Use Editor • Compatibilidad con nuevos entornos • Nueva Herramienta de Diagnóstico • Cambios respecto a ION Enterprise 5.6 • Prestaciones mejoradas • Principales errores corregidos

14. Gestor de Usuarios • Nueva herramienta para gestionar los usuarios del sistema • Creación / modificación / eliminación de usuarios y datos de usuario • Nombre, password, e-mail, empresa, nivel de acceso y grupo • Nuevas características de Grupos para gestionar mejor las suscripciones de los informes • Información del usuario almacenada en base de datos ION_Network • Eliminación del archivo Users.dat • Herramienta UsersMigration.exe para convertir users.dat a tablas de la base de datos ION_Networks

15. Niveles de acceso de usuario • Vista puede asignar diferentes niveles de acceso para diferentes operaciones de control • Supervisors podrán programar cualquier evento (envío de e-mails, etc.), mientras que Operators, Controllers y Users podrán programar ciertos eventos (reseteos, …)

16. Time of Use (TOU) Editor • Se usa conjuntamente con el Informe de Coste de Energía • Configuración y creación de diferentes períodos y tarifas • Estacionales • Días laborables / Días festivos • Períodos especiales • ION Enterprise 6.0 incorpora un programador TOU para la creación de dichos períodos • Tarifas en vigor introducidas en el propio informe, no en el configurador

17. Compatibilidad con entornos actuales • Sistemas operativos • Windows Server 2008 (32 bit) • Windows Server 2008 (64 bit)(IIS forzados a ejecutarse en modo 32-bit tras instalar ION Enterprise) • Windows Vista (castellano) • SQL Server • Windows SQL Server 2005 Express Edition con Advanced Services SP 3 • Windows SQL Server 2005 Standard Edition SP 3 (32 bit), cualquier idioma • Windows SQL Server 2005 Standard Edition SP 3 (64 bit), cualquier idioma SQL Server de 32 bit sólo compatible en SO de 32 bits. Windows SQL Server 2008 no es compatible (todavía) • VMWare Server 2.0 (virtualización)

18. Entornos no compatibles (obsolescencia) • Sistemas operativos • Windows Server 2000 • SQL Server • Windows SQL Server 2000 • Windows SQL Server MSDE

19. Nuevas Herramientas de Diagnóstico • Archivos organizados en sub-carpetas dentro del archivo .cab • Archivos .log propios e incluidos en el .cab • Información de los archivos .html mejor organizada • Informe del estado de las tareas de SQL (con instancia SQL Express) • Archivos y carpetas de \Diagnostic no serán borrados • Más opciones: • Entradas de la tabla EventException añadidas a SysLog.html • Registro de 1 hora de ION_Data • Creación de backup de ION_Network • Creación de backup de SystemLog • Obtención de Informes • Obtención de archivos de Translator (MDI) • Obtención de información específica de SQL Server en el nuevo archivo SQLInfo.html • Obtención del listado de archivos de la carpeta \ION Enterprise y sub-carpetas • Obtención de entradas de registro de ION Enterprise en archivo .xml file

20. Novedades en ION Enterprise 6.0 • Principales características in ION Enterprise 6.0 • Otras características de ION Enterprise 6.0 • Cambios respecto a ION Enterprise 5.6 • Instalador • Task Pad • Management Console • ION_Network Database • Database Manager • Licencias de dispositivo • Características mejoradas • Principales errores corregidos

21. Cambios en el instalador • Actualización a Express NOVEDAD! • Actualiza MSDE a SQL Express • Actualiza SQL Express a SP3 • Añade Reporting Services al SQL Express • No requiere reinicio • Rechaza SQL Server 2000 • Web Reporter no se instala si no se encuentra Reporting Services • Posibilidad de instalación posterior

22. Task Pad • El nuevo Web Reporter Task da acceso a WebReach y a Web Reporting

23. Management Console – Nueva interfaz • Smart Grid • Permite ordenar y filtrar rápidamente • Ordena las filas de cualquier columna • Column Selector • Permite añadir diferentes tipos de columnas al smart grid • Programador de conexiones • Permite conectar/desconectar equipos y sites del sistema automáticamente • Permite asignar prioridades en sistemas con conexiones múltiples concurrentes • Registro de Eventos de Sistema • Acceso rápidoa a todos los eventos del sistema • Permite ordenar eventos bajo criterio (equipos, sites, origen, categoría)

24. Management Console – Nueva interfaz

25. ION_Network Database • Contiene información adicional, dispuesta en 66 tablas nuevas • Web Reporting • Securidad del usuario • Event Watcher • Time of Use

26. User Security Tables

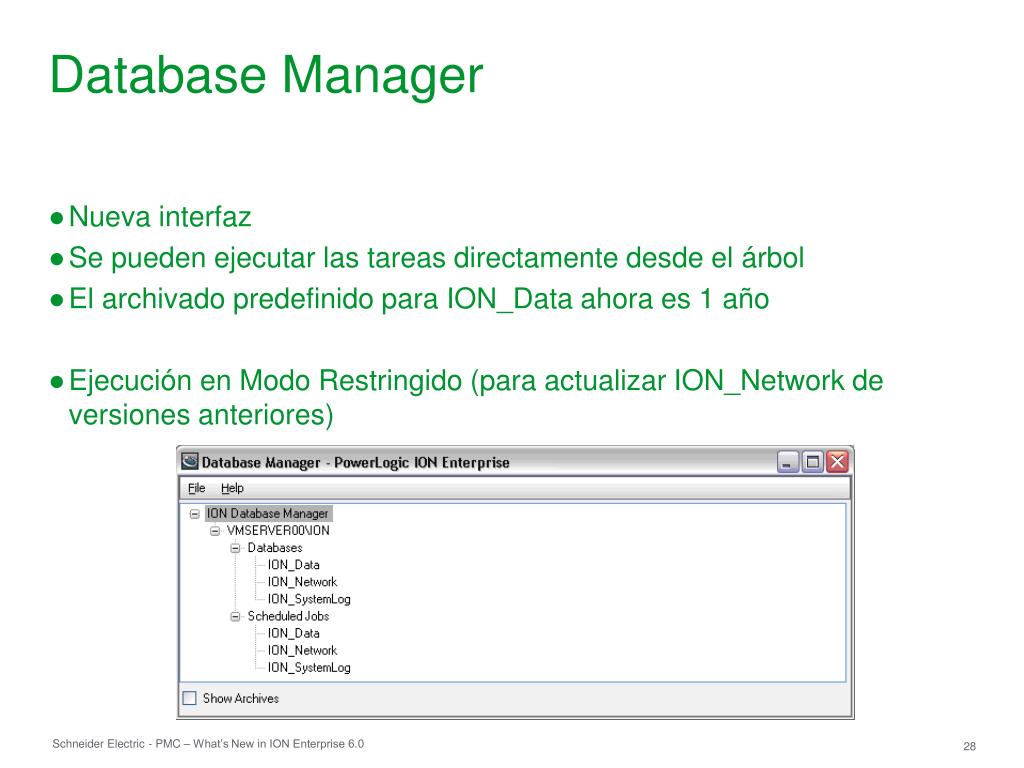

27. Database Manager • Nueva interfaz • Se pueden ejecutar las tareas directamente desde el árbol • El archivado predefinido para ION_Data ahora es 1 año • Ejecución en Modo Restringido (para actualizar ION_Network de versiones anteriores)

28. Licencias de dispositivo • ION Enterprise 6.0 incorpora un nuevo modelo para las licencias • Licencias clasificadas por tipo de dispositivo en vez de por número de dispositivos: • DL-E Incluye equipos de prestaciones básicas únicamente • DL-M Incluye equipos de prestaciones básicas y avanzadas • DL-S Incluye todos los equipos

29. Licencias de dispositivoPowerLogic y medidores de energía

30. Licencias de dispositivoInterruptores y Relés de Protección

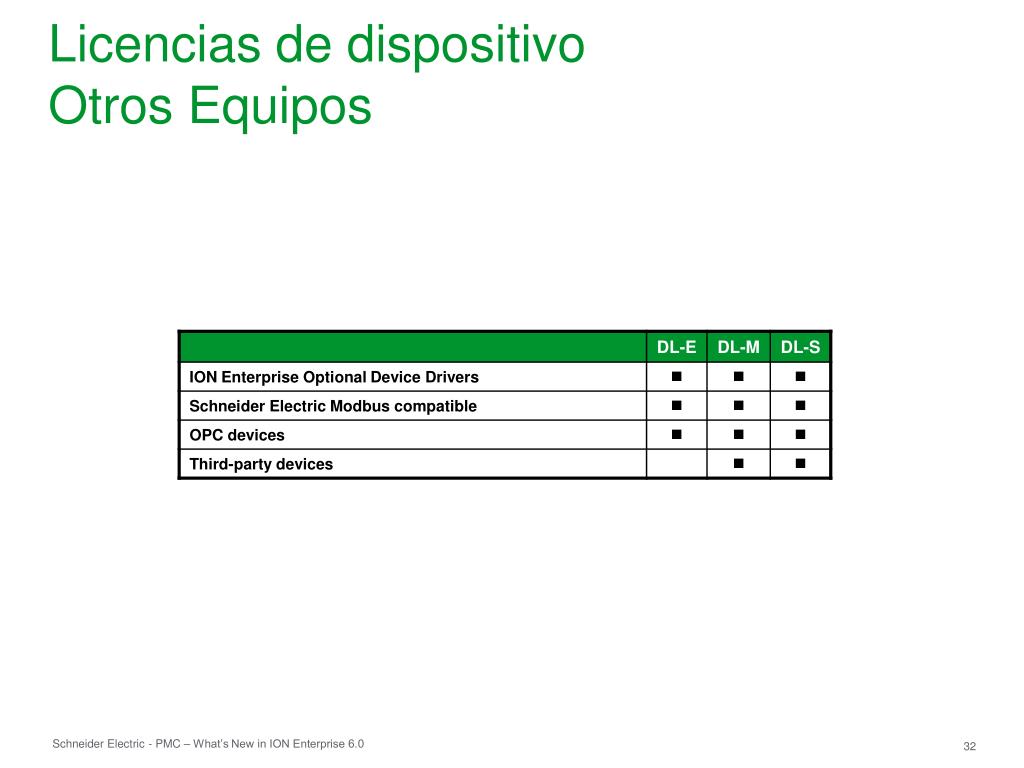

31. Licencias de dispositivoOtros Equipos

32. Novedades en ION Enterprise 6.0 • Principales características in ION Enterprise 6.0 • Otras características de ION Enterprise 6.0 • Cambios respecto a ION Enterprise 5.6 • Características mejoradas • Principales errores corregidos

33. Características mejoradas • Instalación • Instalación / desinstalación del cliente más robusta • Compatibilidad mejorada para Windows Vista: únicamente deshabilitar UAC (User Account Control) durante instalación • Software • Management Console avisa al renombrar un equipo • Se pueden añadir mayor cantidad de Circuit Monitor 4000 en el servidor (reducción del tamaño de la memoria) • Global Event Viewer ahora proporciona 9999 entradas por defecto (en vez de 100) • Diagnostics Viewer ahora describe con mayor precisión el estado del sistema

34. Novedades en ION Enterprise 6.0 • Principales características in ION Enterprise 6.0 • Otras características de ION Enterprise 6.0 • Cambios respecto a ION Enterprise 5.6 • Características mejoradas • Principales errores corregidos

35. Principales errores corregidos • SQL Server • Los backups de las bases de datos ahora se crean en la carpeta correcta. Los anteriores son eliminados correctamente • Software • Reconexión automática del servicio ION Real Time Data Network Router and Site Server • Mensaje de error más claro si el servicio Network Router no se está ejecutando (al iniciar Vista)

36. Resumen de novedades en ION Enterprise 6.0 • Soporte nativo para los dispositivos ION más recientes • Soporte de Sepam 10, 20, 40 y 80 • Nueva plataforma web de elaboración de informes (WebReporter) • Nuevas plantillas de informes • Tendencias / 100 ms / • Coste Energía / Energía Período a Período • Uso de Energía por turnos / Eventos y Alarmas • Configuración del sistema • Nuevos formatos de exportación de informes • PDF / XML / TIF • Nuevas opciones para programación de informes • Creados por eventos y bajo condiciones de alarma • Adaptado a la configuración regional • Compatible con Windows Server 2008 / 32 Bit / 64 Bit • Compatible con VMWare

37. Make the most of your energy www.schneiderelectric.es
