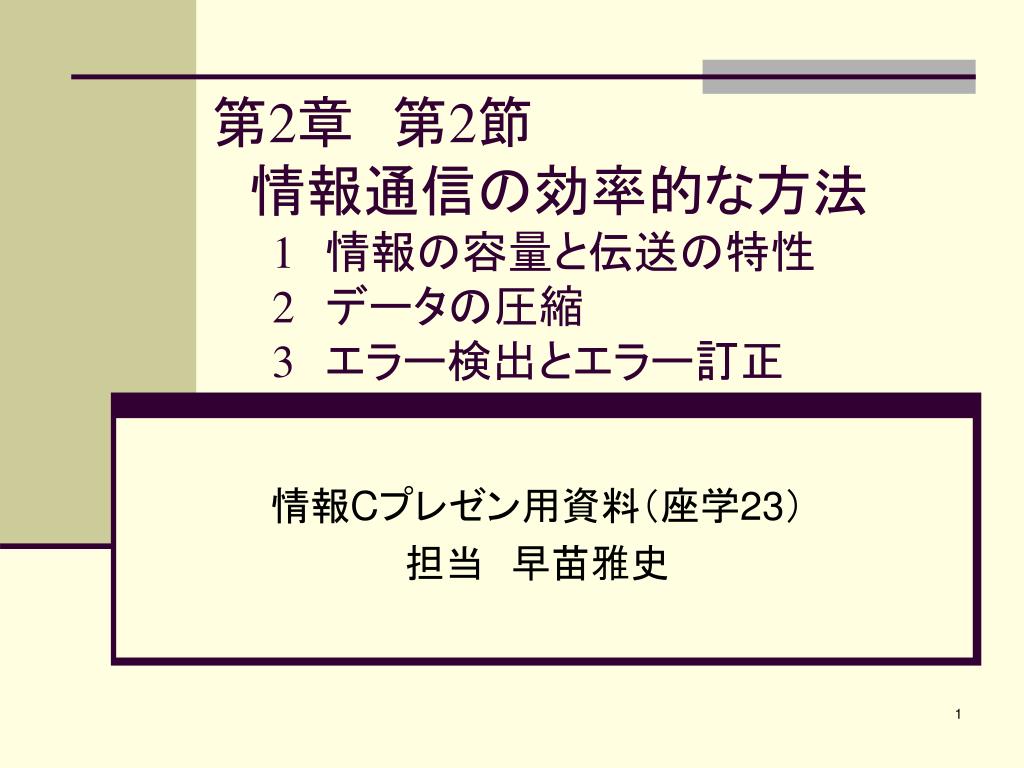

  1. 第2章　第2節　情報通信の効率的な方法1　情報の容量と伝送の特性2　データの圧縮3　エラー検出とエラー訂正第2章　第2節　情報通信の効率的な方法1　情報の容量と伝送の特性2　データの圧縮3　エラー検出とエラー訂正 情報Cプレゼン用資料（座学23） 担当　早苗雅史

  2. １　情報の容量と伝送の特性 １　情報の容量 • 容量　　情報を表すデータの単位　ビット

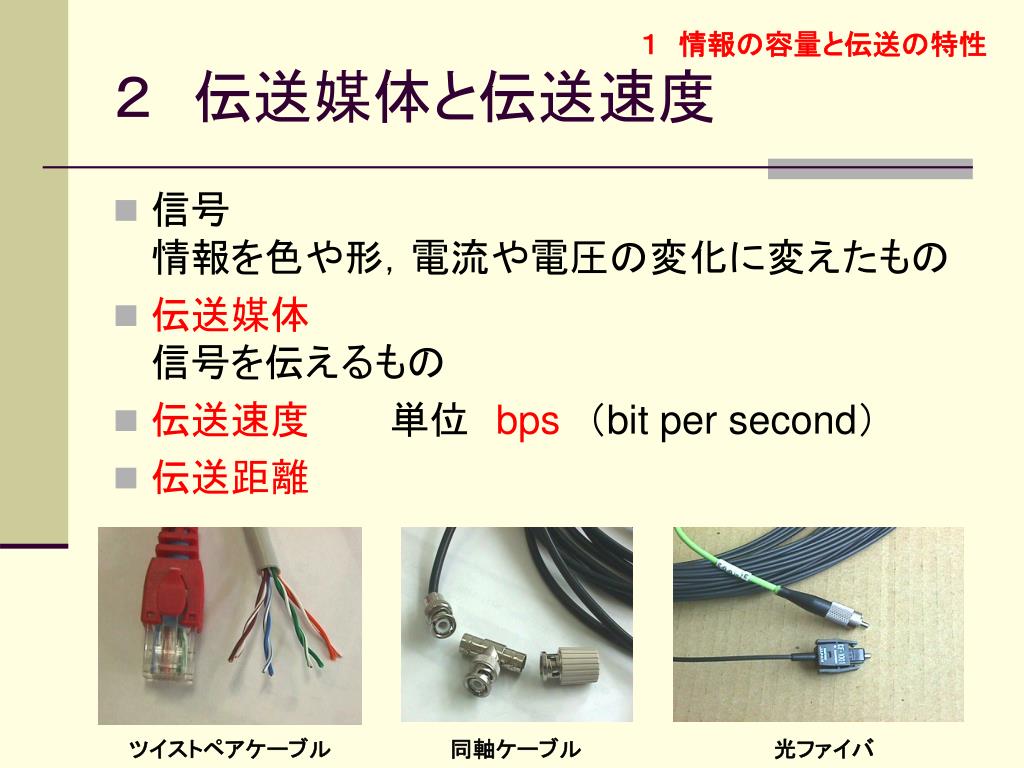

  3. １　情報の容量と伝送の特性 ２　伝送媒体と伝送速度 • 信号情報を色や形，電流や電圧の変化に変えたもの • 伝送媒体信号を伝えるもの • 伝送速度　　　単位　bps（bit per second） • 伝送距離 ツイストペアケーブル 同軸ケーブル 光ファイバ

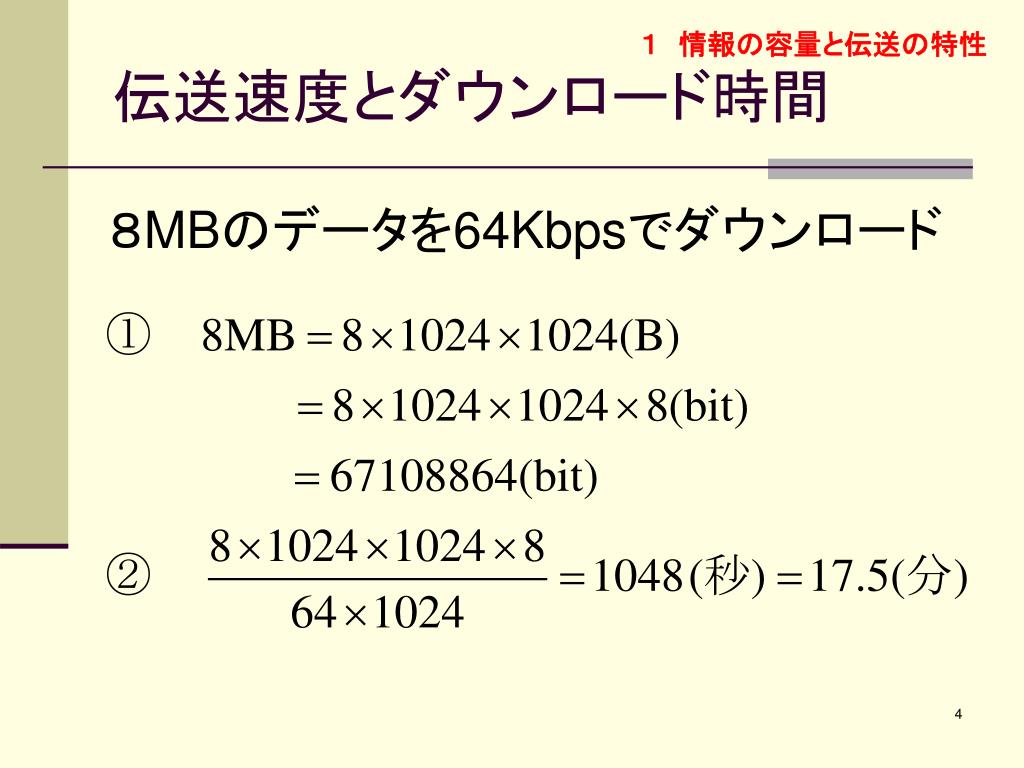

  4. １　情報の容量と伝送の特性 伝送速度とダウンロード時間 ８MBのデータを64Kbpsでダウンロード

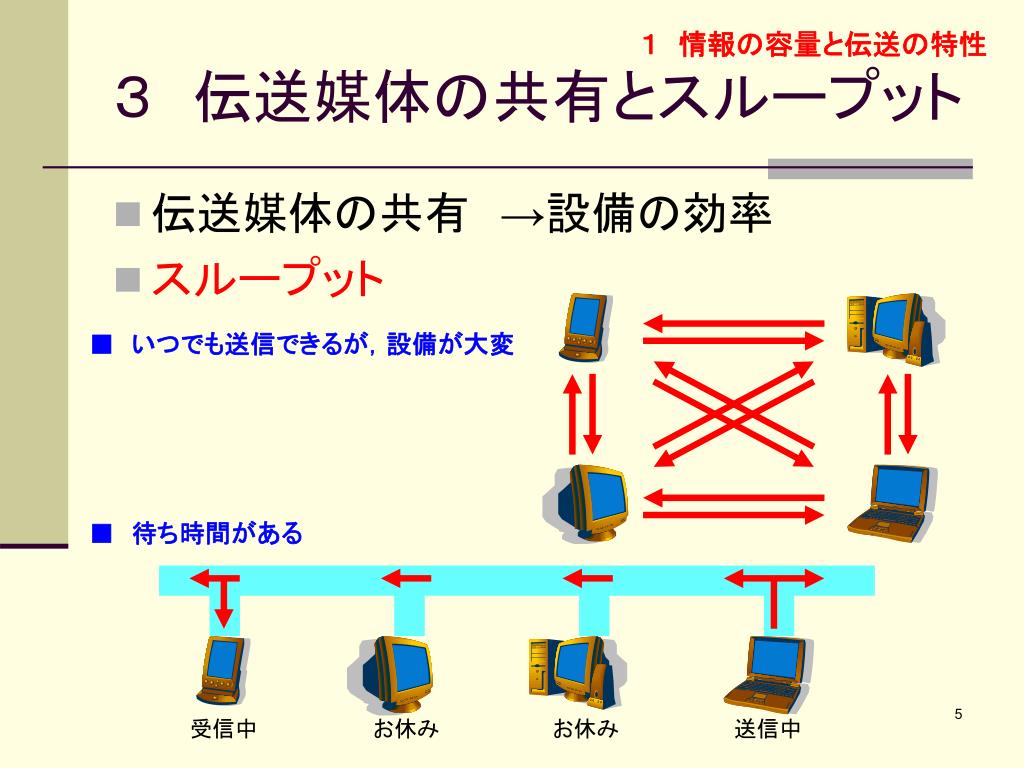

  5. １　情報の容量と伝送の特性 ３　伝送媒体の共有とスループット • 伝送媒体の共有　→設備の効率 • スループット ■　いつでも送信できるが，設備が大変 ■　待ち時間がある 受信中 お休み お休み 送信中

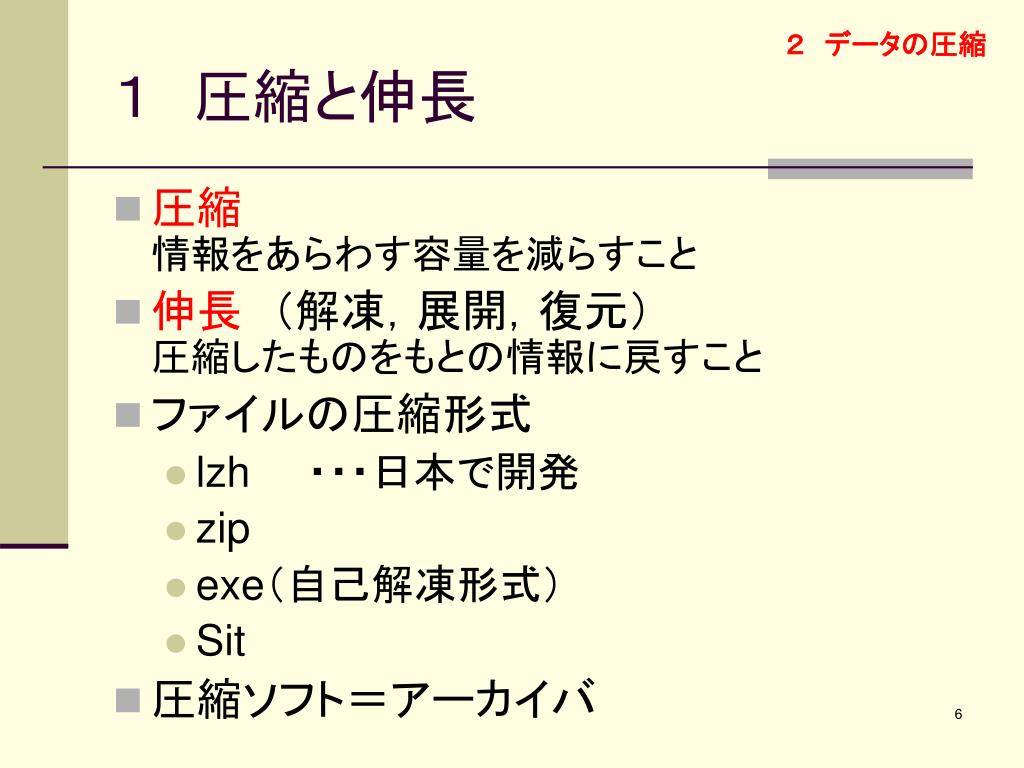

  6. ２　データの圧縮 １　圧縮と伸長 • 圧縮情報をあらわす容量を減らすこと • 伸長　（解凍，展開，復元）圧縮したものをもとの情報に戻すこと • ファイルの圧縮形式 • lzh　　・・・日本で開発 • zip • exe（自己解凍形式） • Sit • 圧縮ソフト＝アーカイバ

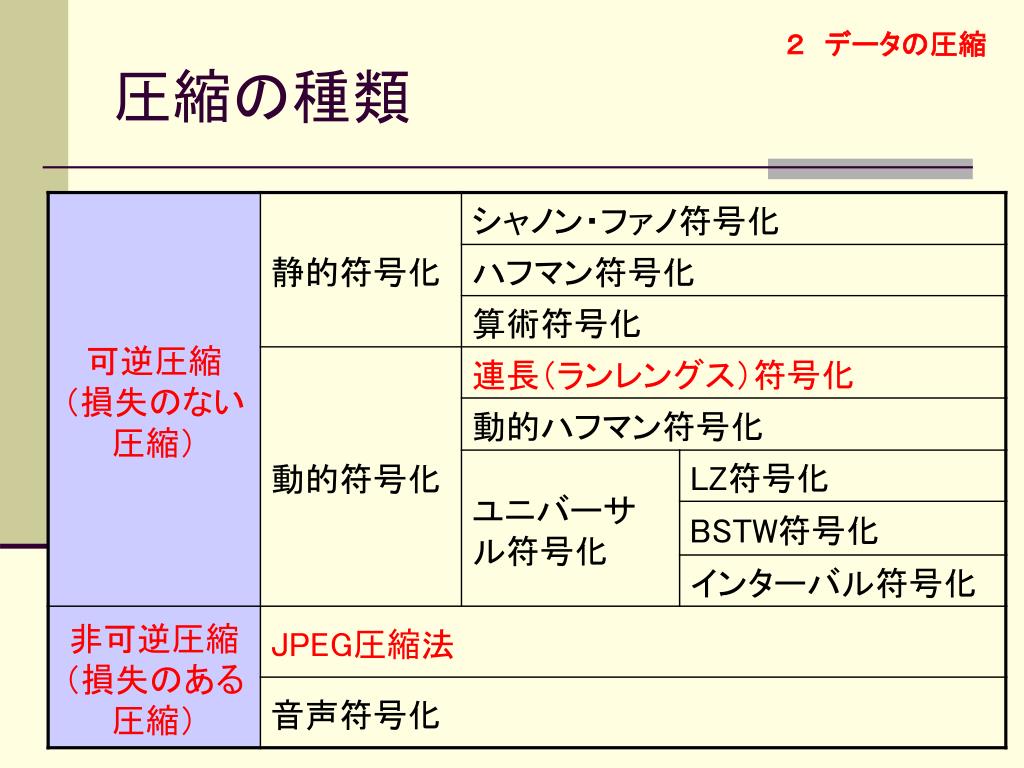

  7. ２　データの圧縮 圧縮の種類

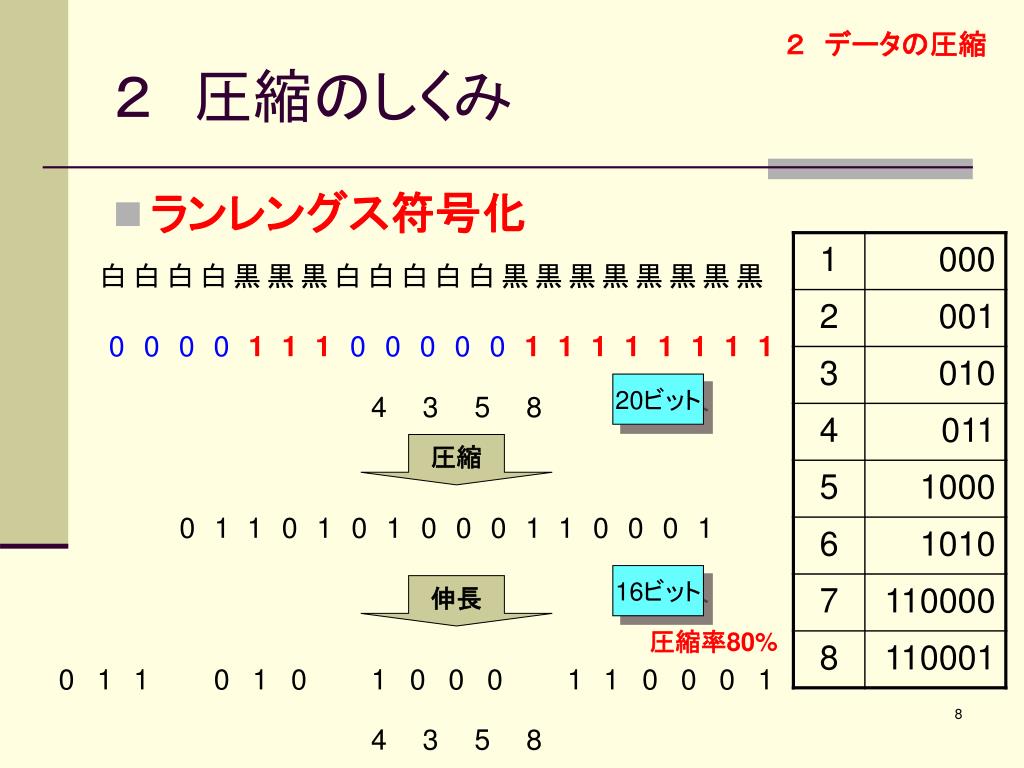

  8. ２　データの圧縮 ２　圧縮のしくみ • ランレングス符号化 白白白白黒黒黒白白白白白黒黒黒黒黒黒黒黒 00001110000011111111 20ビット 4358 圧縮 0110101000110001 16ビット 伸長 圧縮率80% 0110101000110001 4358

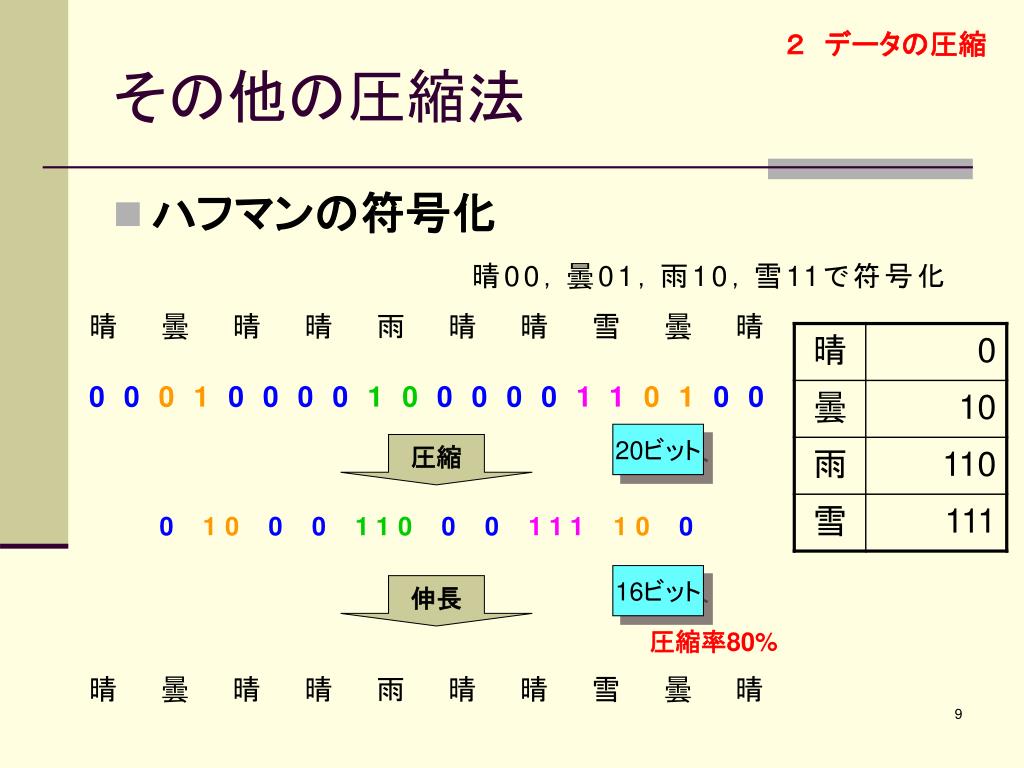

  9. ２　データの圧縮 その他の圧縮法 • ハフマンの符号化 晴00，曇01，雨10，雪11で符号化 晴曇晴晴雨晴晴雪曇晴 00010000100000110100 20ビット 圧縮 0100 01100 011110 0 16ビット 伸長 圧縮率80% 晴曇晴晴雨晴晴雪曇晴

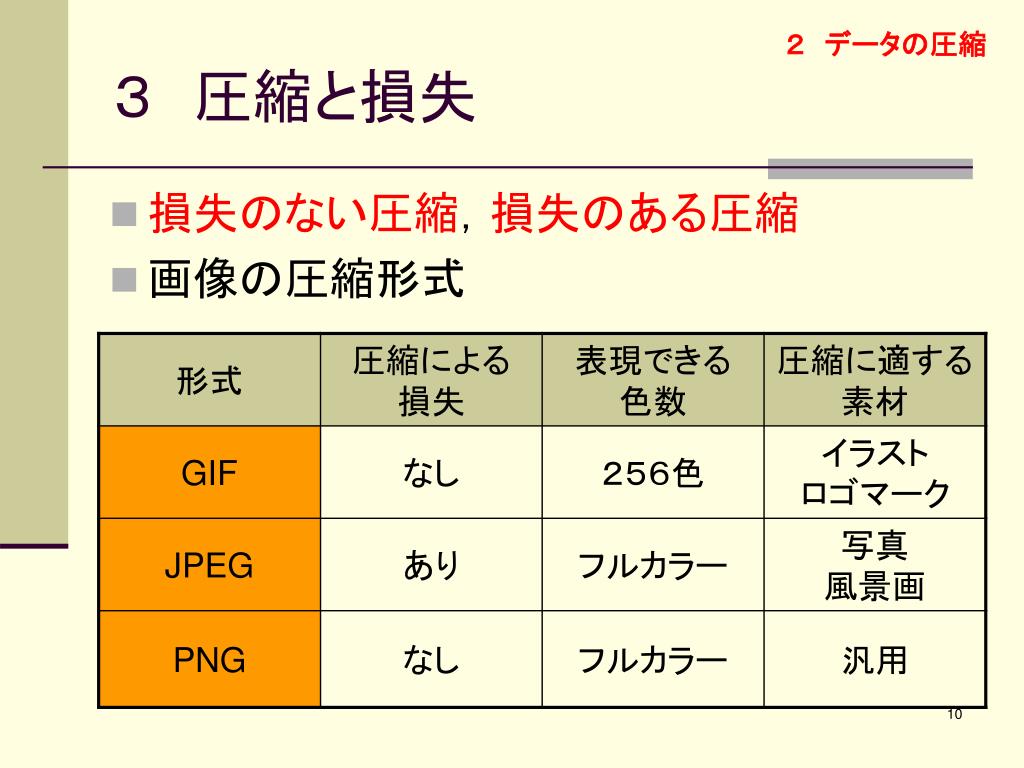

  10. ２　データの圧縮 ３　圧縮と損失 • 損失のない圧縮，損失のある圧縮 • 画像の圧縮形式

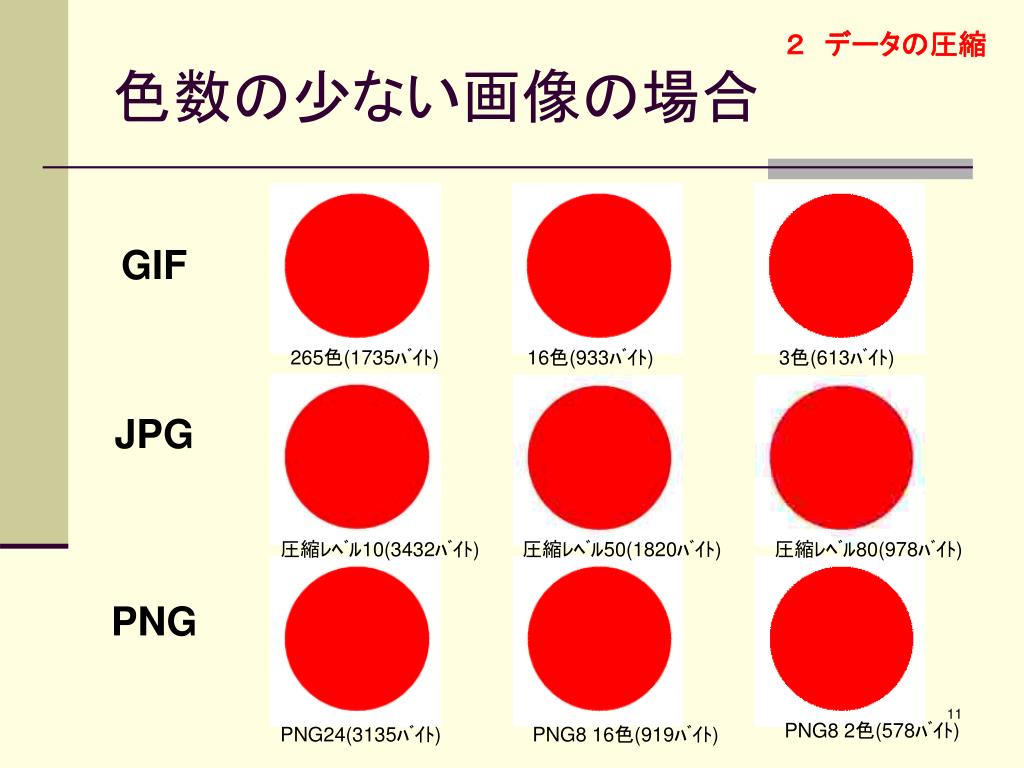

  11. ２　データの圧縮 色数の少ない画像の場合 GIF 265色(1735ﾊﾞｲﾄ) 16色(933ﾊﾞｲﾄ) 3色(613ﾊﾞｲﾄ) JPG 圧縮ﾚﾍﾞﾙ10(3432ﾊﾞｲﾄ) 圧縮ﾚﾍﾞﾙ50(1820ﾊﾞｲﾄ) 圧縮ﾚﾍﾞﾙ80(978ﾊﾞｲﾄ) PNG PNG8 2色(578ﾊﾞｲﾄ) PNG24(3135ﾊﾞｲﾄ) PNG8 16色(919ﾊﾞｲﾄ)

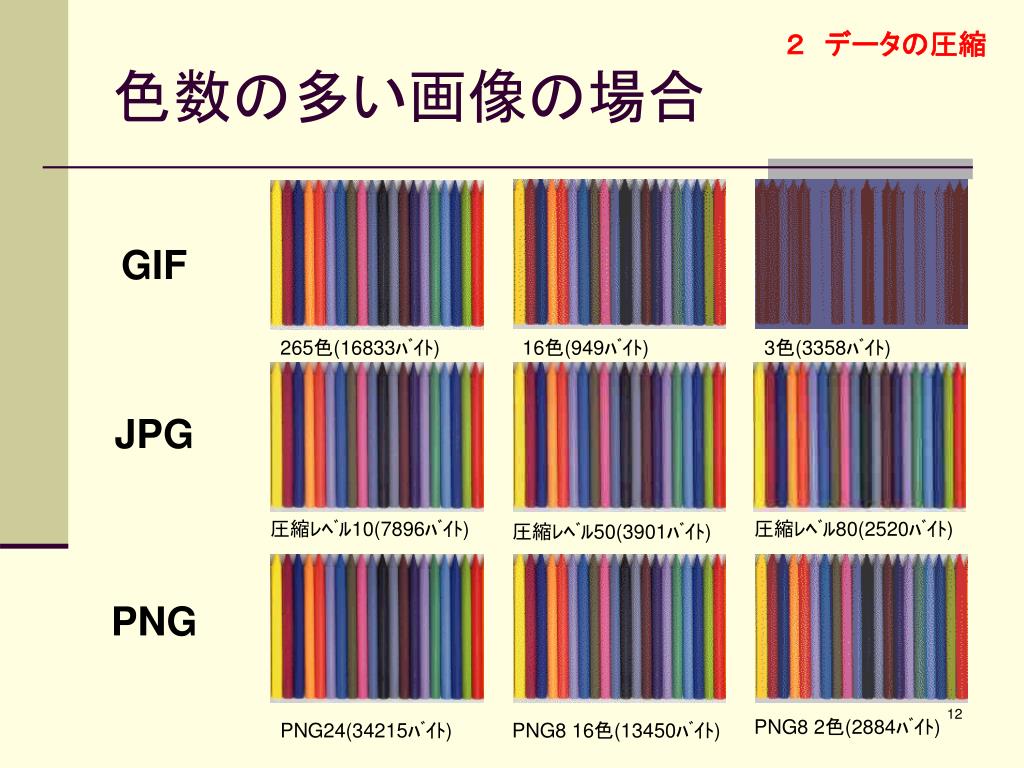

  12. ２　データの圧縮 色数の多い画像の場合 GIF 265色(16833ﾊﾞｲﾄ) 16色(949ﾊﾞｲﾄ) 3色(3358ﾊﾞｲﾄ) JPG 圧縮ﾚﾍﾞﾙ10(7896ﾊﾞｲﾄ) 圧縮ﾚﾍﾞﾙ80(2520ﾊﾞｲﾄ) 圧縮ﾚﾍﾞﾙ50(3901ﾊﾞｲﾄ) PNG PNG8 2色(2884ﾊﾞｲﾄ) PNG24(34215ﾊﾞｲﾄ) PNG8 16色(13450ﾊﾞｲﾄ)

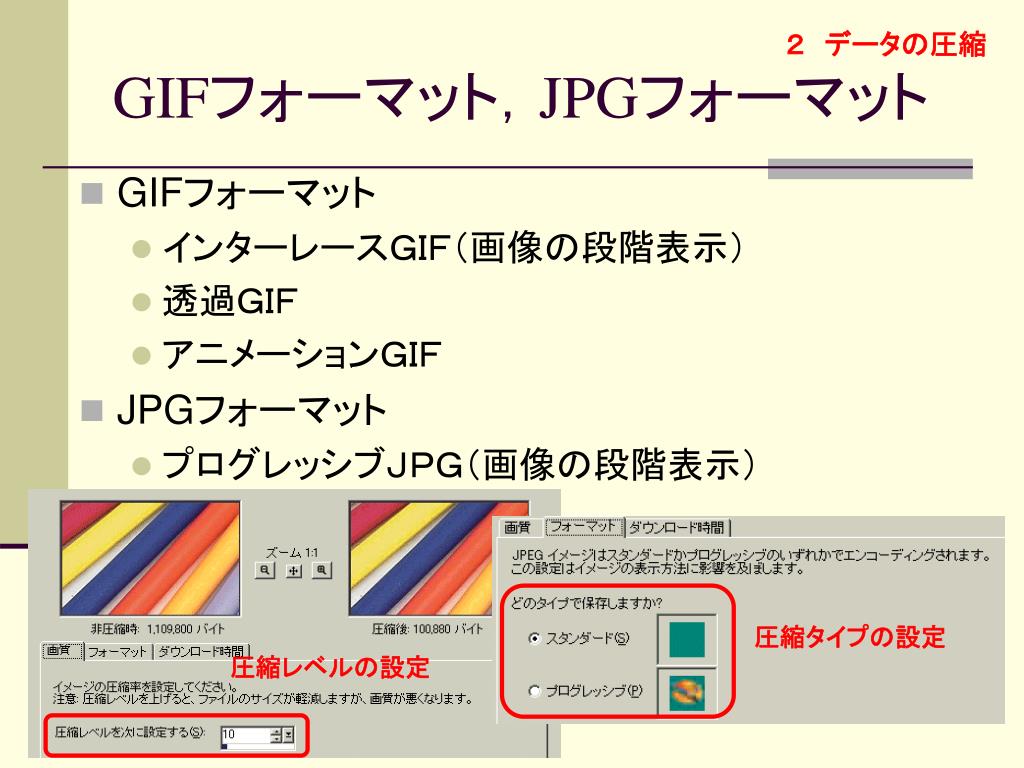

  13. ２　データの圧縮 GIFフォーマット，JPGフォーマット • GIFフォーマット • インターレースＧＩＦ（画像の段階表示） • 透過ＧＩＦ • アニメーションＧＩＦ • JPGフォーマット • プログレッシブＪＰＧ（画像の段階表示） 圧縮タイプの設定 圧縮レベルの設定

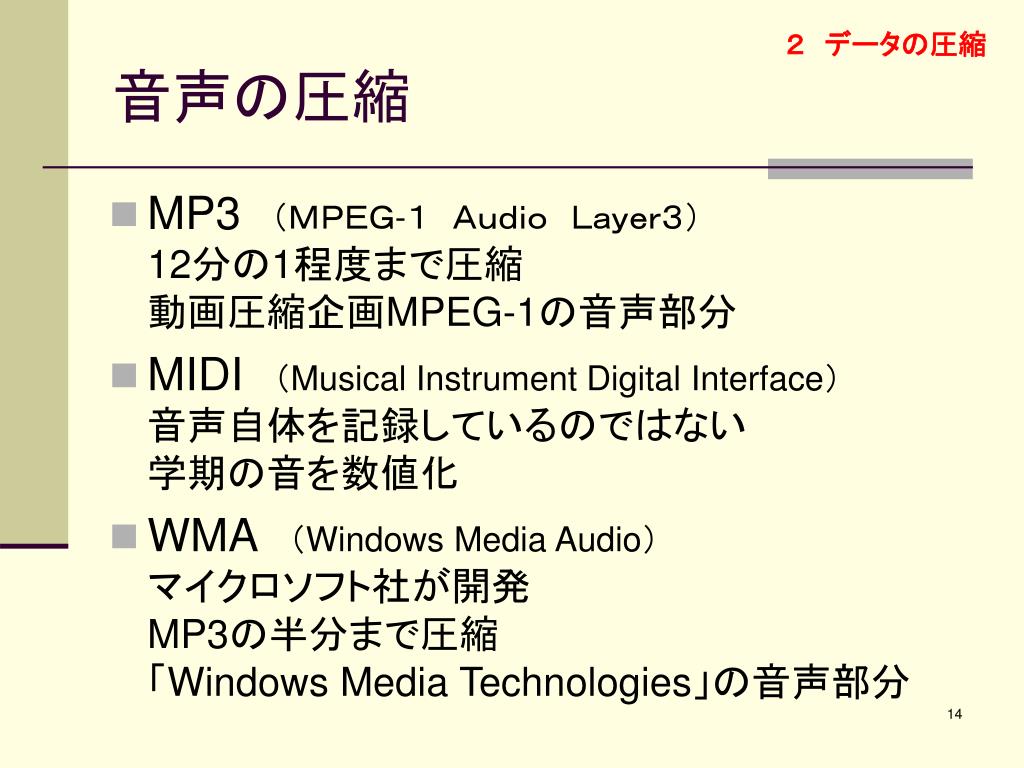

  14. ２　データの圧縮 音声の圧縮 • MP3（ＭＰＥＧ-１　Ａｕｄｉｏ　Ｌａｙｅｒ３）12分の1程度まで圧縮動画圧縮企画MPEG-1の音声部分 • MIDI（Musical Instrument Digital Interface）音声自体を記録しているのではない学期の音を数値化 • WMA（Windows Media Audio）マイクロソフト社が開発MP3の半分まで圧縮「Windows Media Technologies」の音声部分

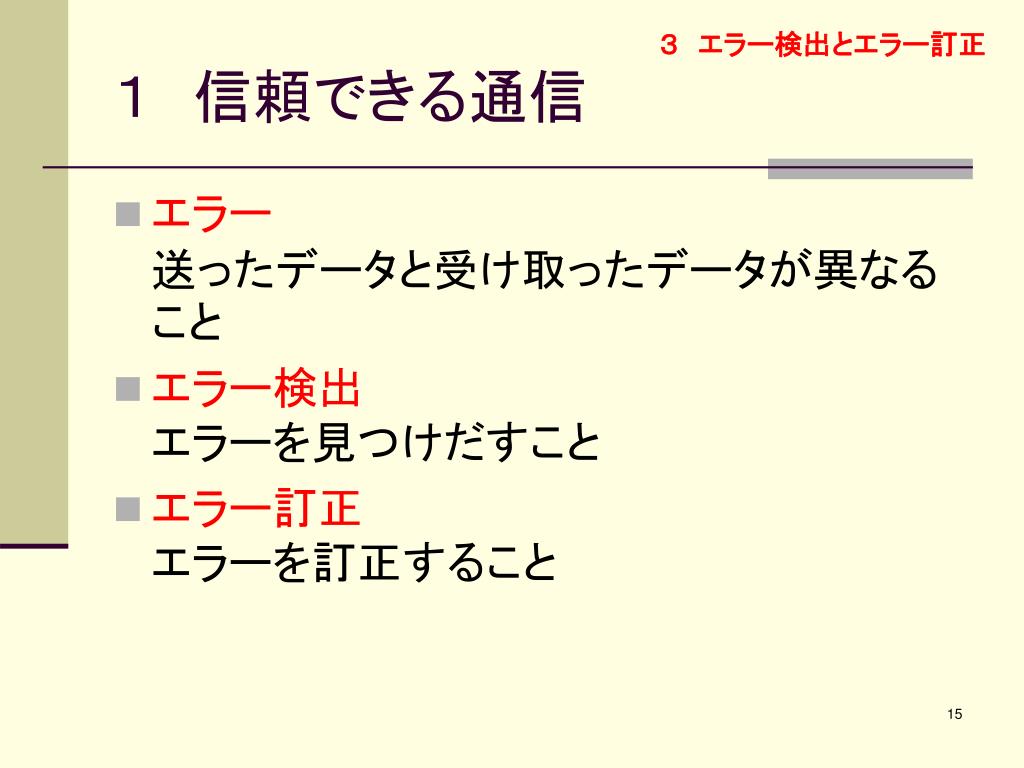

  15. ３　エラー検出とエラー訂正 １　信頼できる通信 • エラー送ったデータと受け取ったデータが異なること • エラー検出エラーを見つけだすこと • エラー訂正エラーを訂正すること

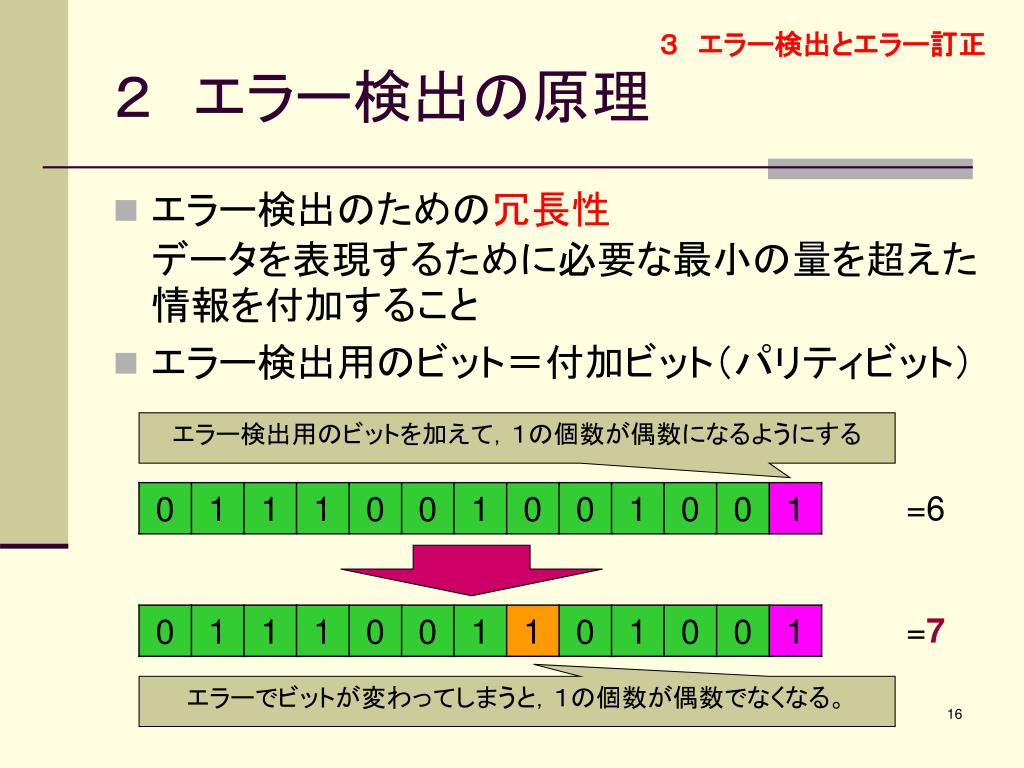

  16. ３　エラー検出とエラー訂正 ２　エラー検出の原理 • エラー検出のための冗長性データを表現するために必要な最小の量を超えた情報を付加すること • エラー検出用のビット＝付加ビット（パリティビット） エラー検出用のビットを加えて，１の個数が偶数になるようにする =6 =7 エラーでビットが変わってしまうと，１の個数が偶数でなくなる。

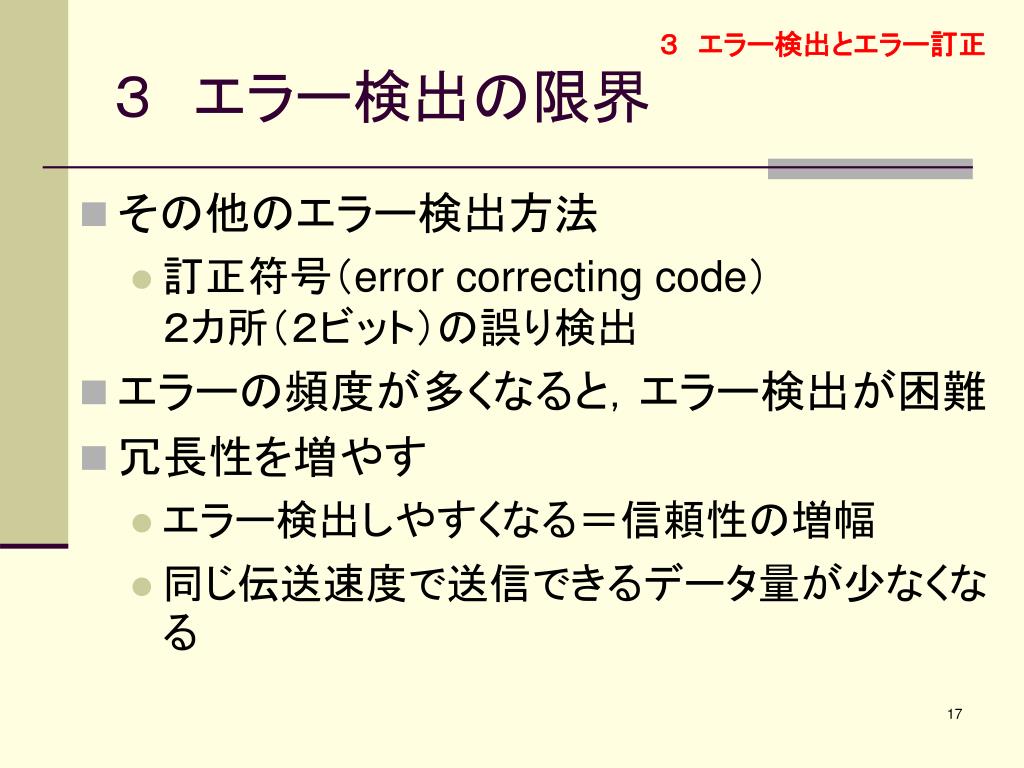

  17. ３　エラー検出とエラー訂正 ３　エラー検出の限界 • その他のエラー検出方法 • 訂正符号（error correcting code）２カ所（２ビット）の誤り検出 • エラーの頻度が多くなると，エラー検出が困難 • 冗長性を増やす • エラー検出しやすくなる＝信頼性の増幅 • 同じ伝送速度で送信できるデータ量が少なくなる

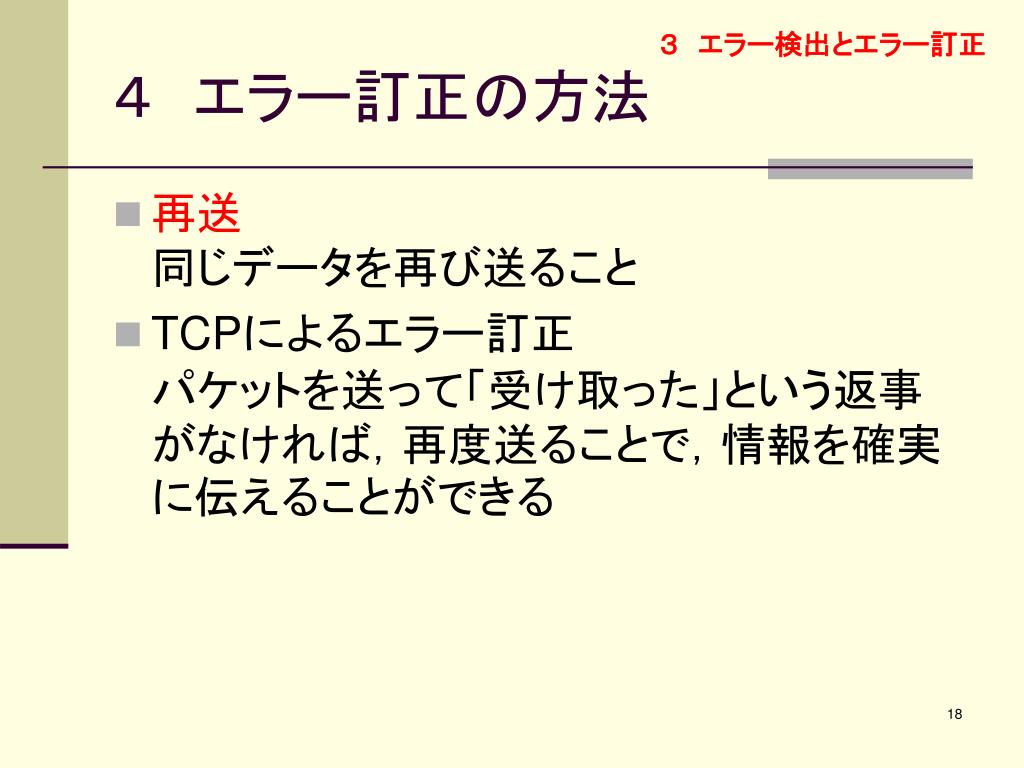

  18. ３　エラー検出とエラー訂正 ４　エラー訂正の方法 • 再送同じデータを再び送ること • TCPによるエラー訂正パケットを送って「受け取った」という返事がなければ，再度送ることで，情報を確実に伝えることができる
