  1. IPSEC协议 电子科技大学

  2. 目录 • TCP/IP协议 • IPSec的结构 • 认证头AH • 封装安全载荷 ESP • 安全关联(SA)和安全策略(SP) • ISAKMP和Internet密钥交换模式

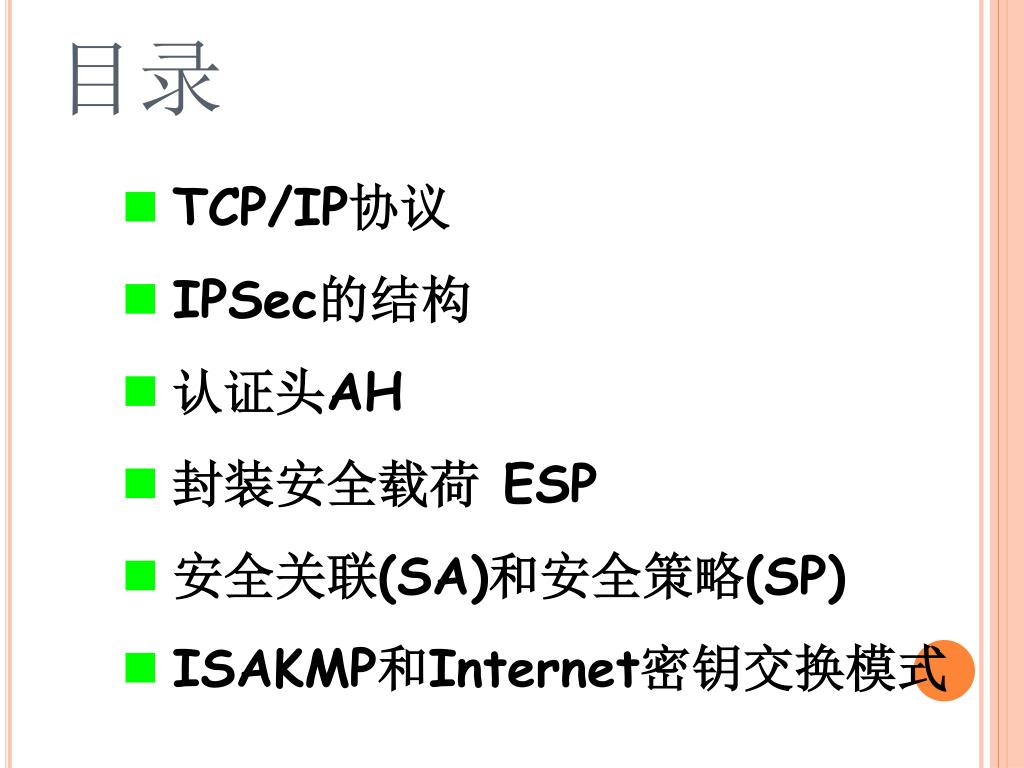

  3. 目录 • TCP/IP协议 • IPSec的结构 • 认证头AH • 封装安全载荷 ESP • 安全关联(SA)和安全策略(SP) • ISAKMP和Internet密钥交换模式

  4. TCP/IP协议栈

  5. 用户数据经过协议栈的封装过程

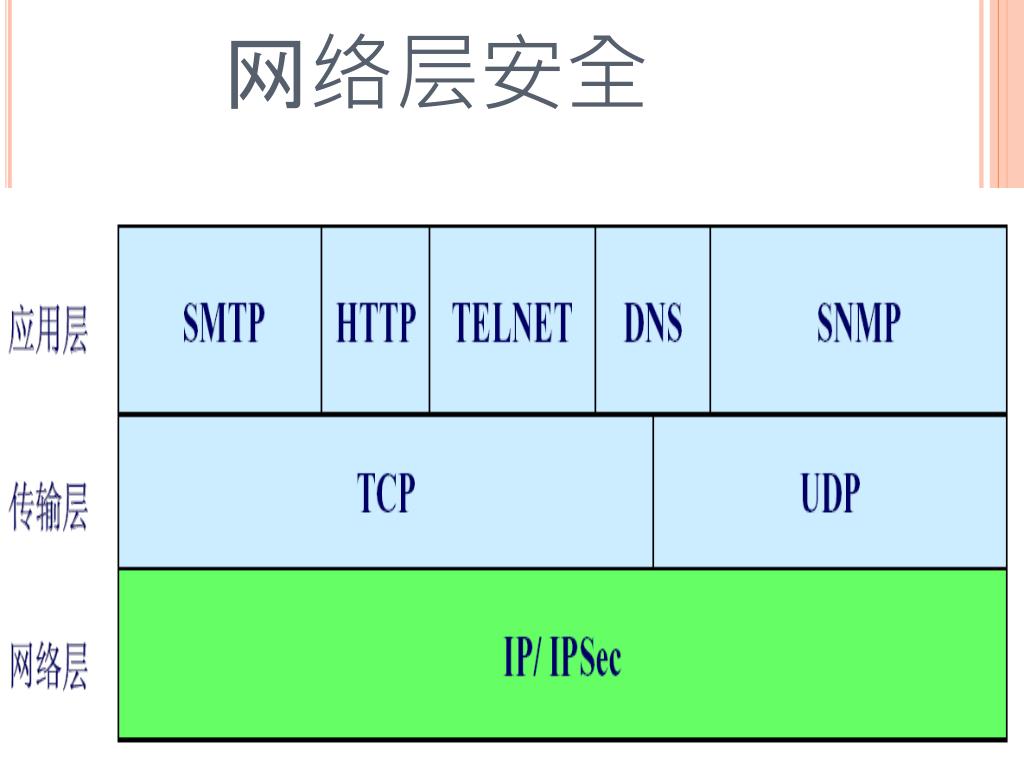

  6. 网络层安全

  7. 传输层安全

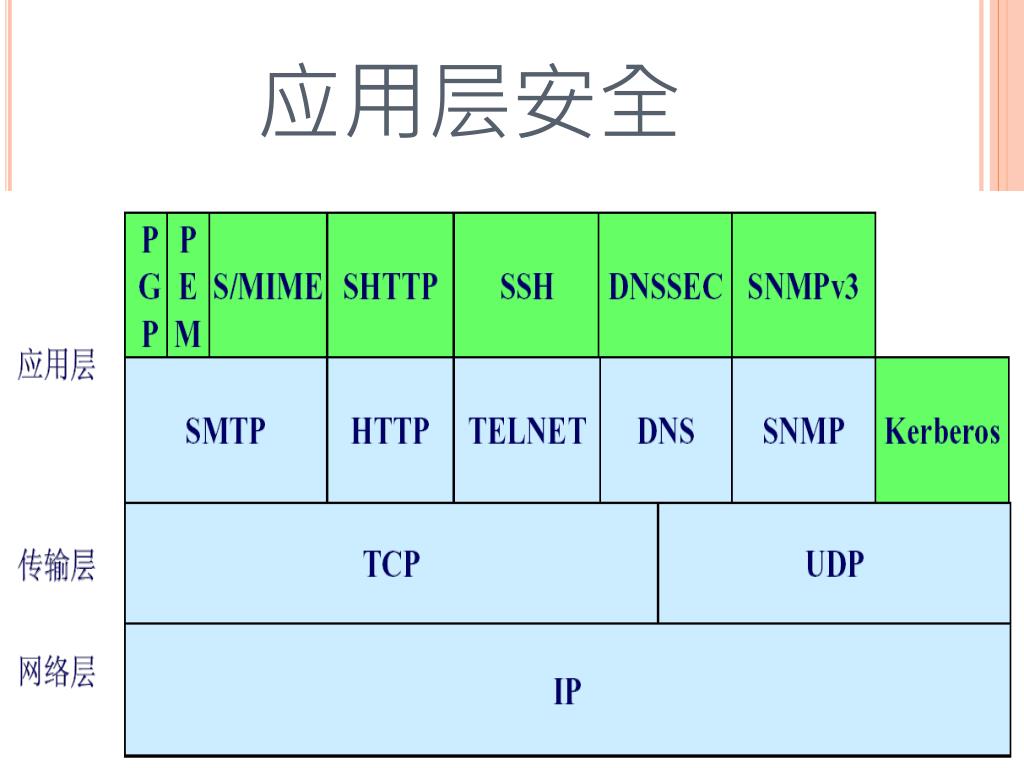

  8. 应用层安全

  9. IP数据报

  10. IP的缺陷 • 修改源地址和目标地址 • 查看、修改、删除数据包的内容 • 数据包重放攻击

  11. 目录 • TCP/IP协议 • IPSec的结构 • 认证头AH • 封装安全载荷 ESP • 安全关联(SA)和安全策略(SP) • ISAKMP和Internet密钥交换模式

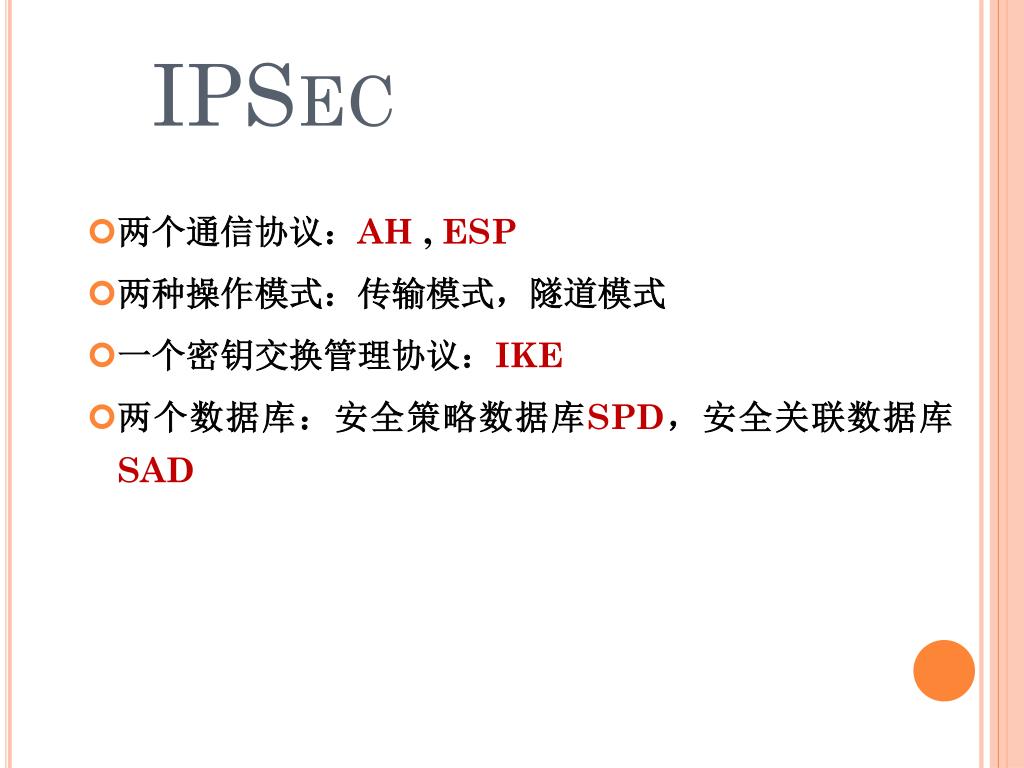

  12. IPSec • 两个通信协议：AH , ESP • 两种操作模式：传输模式，隧道模式 • 一个密钥交换管理协议：IKE • 两个数据库：安全策略数据库SPD，安全关联数据库SAD

  13. IPSec的部署位置 网关 网关 • IPSec的部署位置 • 主机之间 • 主机与安全网关之间 • 安全网关（ security gateways）：实现了IPSec的中间系统（如实现了IPSec的路由器、防火墙等） • 安全网关之间

  14. Active Directory 1 IPSec 策略 IPSec 策略 安全关联协商IKE 2 TCP 层 TCP 层 IPSec 驱动程序 IPSec 驱动程序 加密的 IP 数据包 IPSEC的实现 3

  15. IPSec的工作模式 IP载荷 IP头 IP头 AH/ESP IP载荷 传输模式 • 传输模式 • 传输模式保护的是IP载荷。 • 隧道模式 • 隧道模式保护的是整个IP包。 IP载荷 IP头 新IP头 AH/ESP IP头 IP载荷 隧道模式

  16. 隧道 新IP头 IP头 有效负载 原IP数据包作为新的IP数据包的有效负载 • 隧道是把一个包封装到另外一个数据包里面 • 整个新添加的头的目的地址通常是IPSec防火墙、安全网关或者路由器的IP地址 • 由安全网关去掉外层的IP头再传送给目的

  17. 安全关联 • 两台计算机在进行IPSec通信之前，必须先协商，协商结果为SA（安全关联）。 • SA内包含了用来验证身份与信息加密的密钥、安全通信协议、SPI（安全参数索引）等信息，双方遵照SA内的协议来传送信息。 • 协商时采用的方法是标准的IKE。

  18. SPD SAD SPD SAD 输入数据 输出数据 SA SP SA SP SA、SAD、SP、SPD在数据处理中的使用

  19. IPsec定义的两种安全协议 • IPSec定义了两种安全机制，来支持IP数据包的安全 • 认证头（AH） • IP封装安全有效负载（ESP）

  20. 目录 • TCP/IP协议 • IPSec的结构 • 认证头AH • 封装安全载荷 ESP • 安全关联(SA)和安全策略(SP) • ISAKMP和Internet密钥交换模式

  21. 认证头AH概述 • 为IP包提供以下安全功能 • 完整性 • 数据起源认证 • 抗重放攻击 • 利用MAC实现认证：双方必须共享密钥 • 认证算法由安全关联（SA）指定

  22. 原IP 包头 数据 AH协议 IP 包头 数据 传输模式 IP 包头 AH 数据 隧道模式 新IP 包头 AH AH头结构 0 8 16 31

  23. AH头说明－ NEXT HEADER 8比特，指出AH后的下一载荷的类型(RFC1700)

  24. AH头说明－PAYLOAD LENGTH 包含以32比特为单位的AH的长度减 2

  25. AH头说明－SPI • 32bit • 用于和源/目的IP地址、IPSec协议(ESP/AH)共同唯一标识一个SA

  26. AH头说明－SEQUENCE NUMBER • SA建立时，发送方和接收方SN初始化为0 • 通信双方每使用一个特定的SA发送一个数据报则将它们增1，用于抵抗重放攻击

  27. AH头说明－AUTHENTICATION DATA • 数据报的认证数据，称为完整性校验值(ICV) • 生成ICV的算法由SA指定 • 为保证互操作性，AH强制所有的IPSec必须实现两个MAC: • HMAC-MD5 • HMAC-SHA-1

  28. 完整性校验值(ICV)的计算 • ICV采用MAC生成 • 计算MAC时需要密钥，因此通信双方需要共享密钥，该密钥在SA 中定义，由通信双方协商生成 • ICV的长度依赖于所使用的MAC算法： • HMAC-MD5: 128位 • HMAC-SHA-1:160位

  29. AH diagram

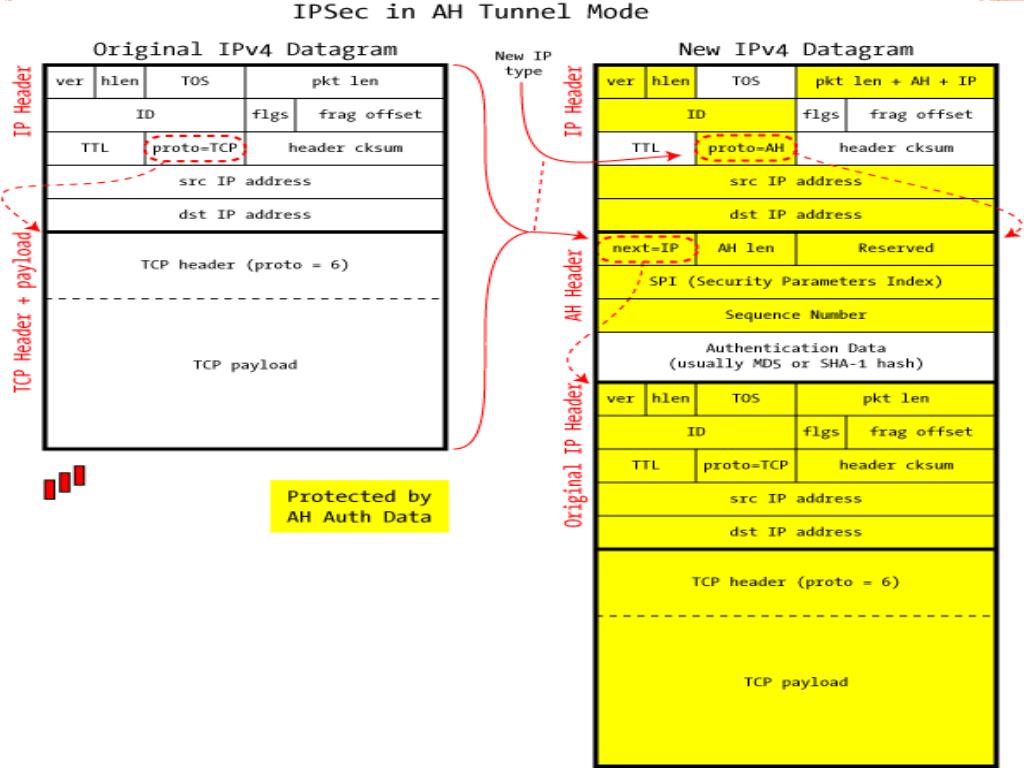

  30. AH in Tunnel Mode

  31. AH输出处理流程

  32. 目录 • TCP/IP协议 • IPSec的结构 • 认证头AH • 封装安全载荷 ESP • 安全关联(SA)和安全策略(SP) • ISAKMP和Internet密钥交换模式

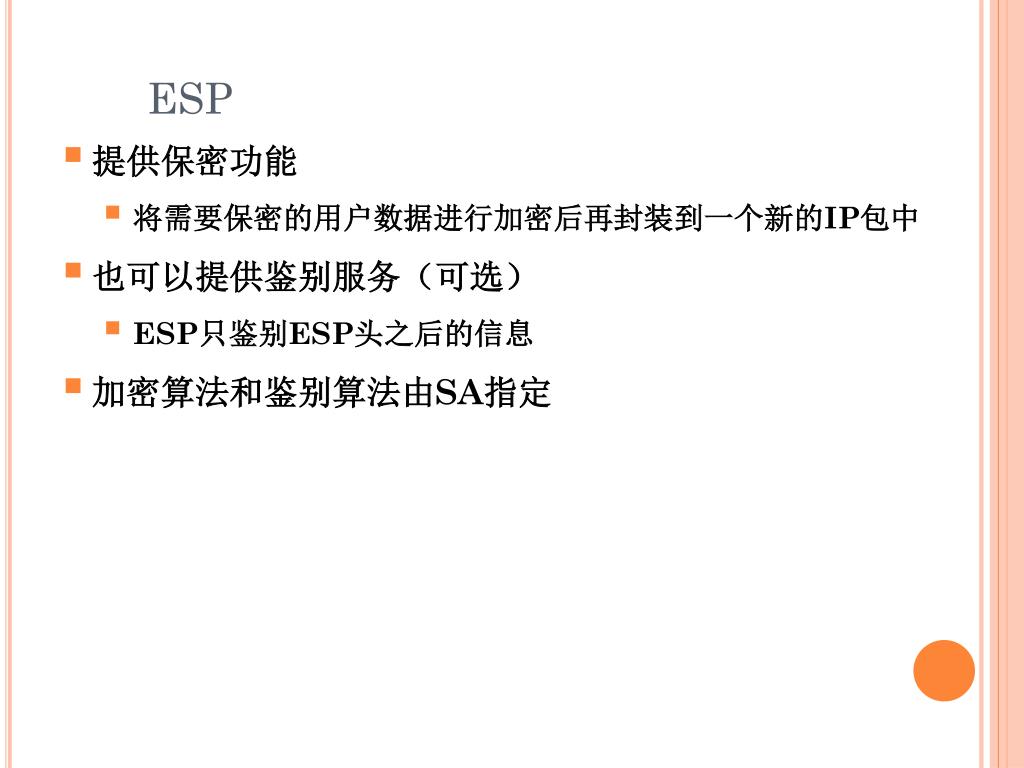

  33. ESP • 提供保密功能 • 将需要保密的用户数据进行加密后再封装到一个新的IP包中 • 也可以提供鉴别服务（可选） • ESP只鉴别ESP头之后的信息 • 加密算法和鉴别算法由SA指定

  34. 加密部分 原IP 包头 数据 ESP IP 包头 数据 传输模式 ESP尾部 ESP验证 IP 包头 ESP头部 加密后的数据 隧道模式 新IP 包头 ESP头 ESP尾部 ESP验证 ESP协议包结构

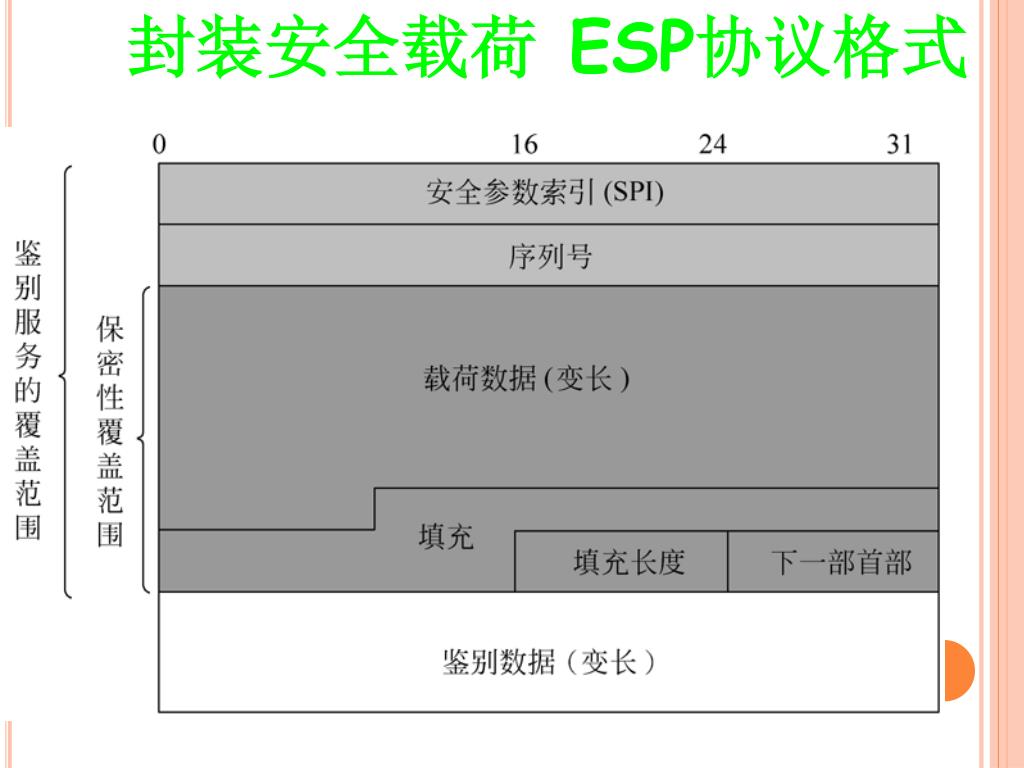

  35. 封装安全载荷 ESP协议格式

  36. 填充 • 如果加密算法要求明文长为某一字节的倍数（如分组加密算法明文长为分组长的倍数），则通过填充可将明文（包括负载数据、填充、填充长度、下一包头）扩展为所需的长度； • 通过填充可隐藏负载数据的实际长度，因此还能对业务流提供部分保密性。

  37. ESP处理过程 • 外出数据包处理过程 查找SA 包信息 SPD SP SAD SA 包加密 封装 填充 加密 序列号处理 计算ICV

  38. ESP处理过程 • 进来数据包处理过程 查找SA 包信息 SPD SP SAD SA 序列号验证 ICV验证 解密

  39. 加密和鉴别算法 • 加密算法 －3DES、RC5、IDEA、3IDEA、CAST、Blowfish • 鉴别算法 －ICV计算应支持: HMAC-MD5-96、HMAC-SHA-1-96

  40. 目录 • TCP/IP协议 • IPSec的结构 • 认证头AH • 封装安全载荷 ESP • 安全关联(SA)和安全策略(SP) • ISAKMP和Internet密钥交换模式

  41. 安全关联－SA

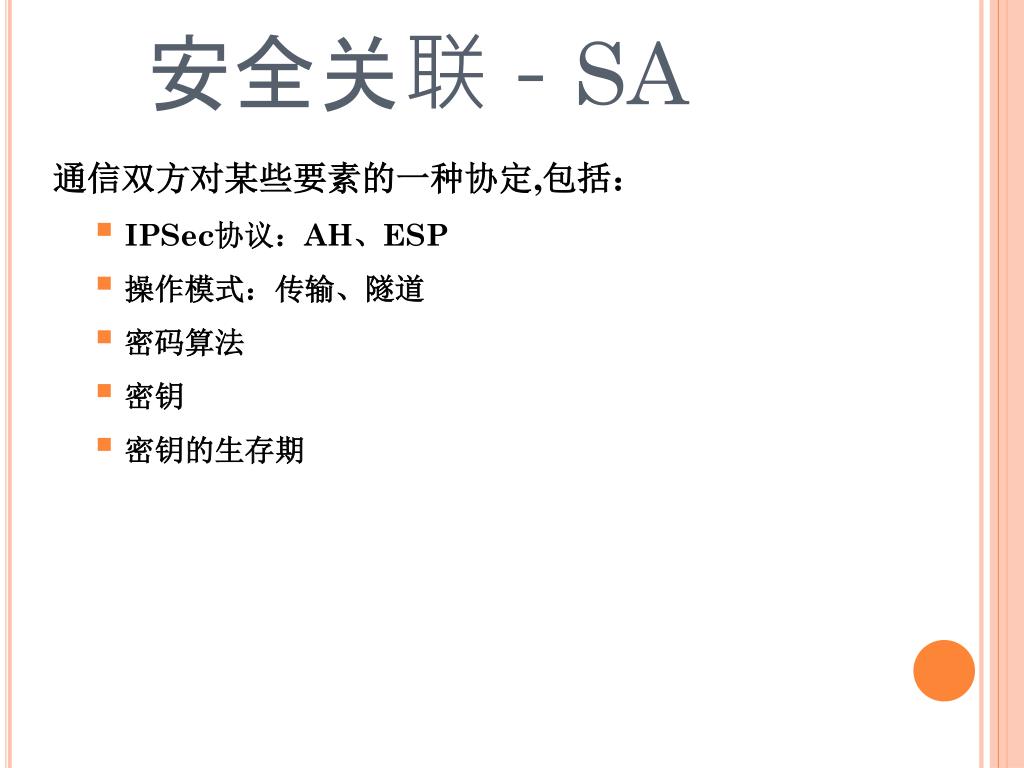

  42. 安全关联－SA 通信双方对某些要素的一种协定,包括： • IPSec协议：AH、ESP • 操作模式：传输、隧道 • 密码算法 • 密钥 • 密钥的生存期

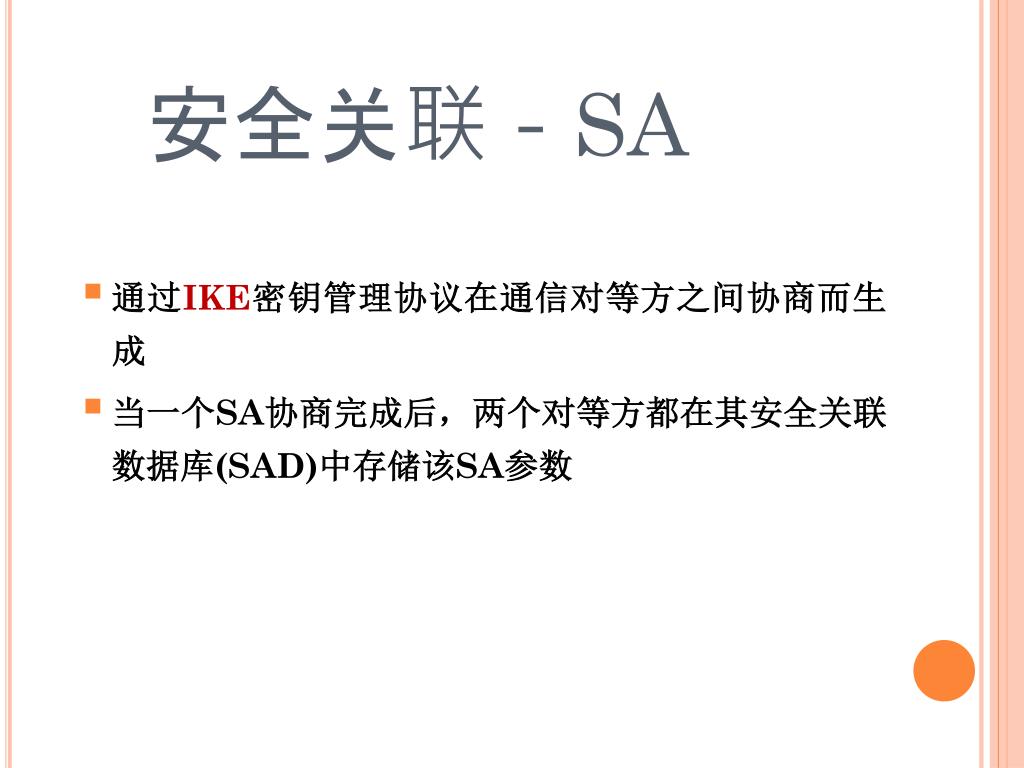

  43. 安全关联－SA • 通过IKE密钥管理协议在通信对等方之间协商而生成 • 当一个SA协商完成后，两个对等方都在其安全关联数据库(SAD)中存储该SA参数

  44. SA1 SA2 SA3 …… SAn 安全关联－SA

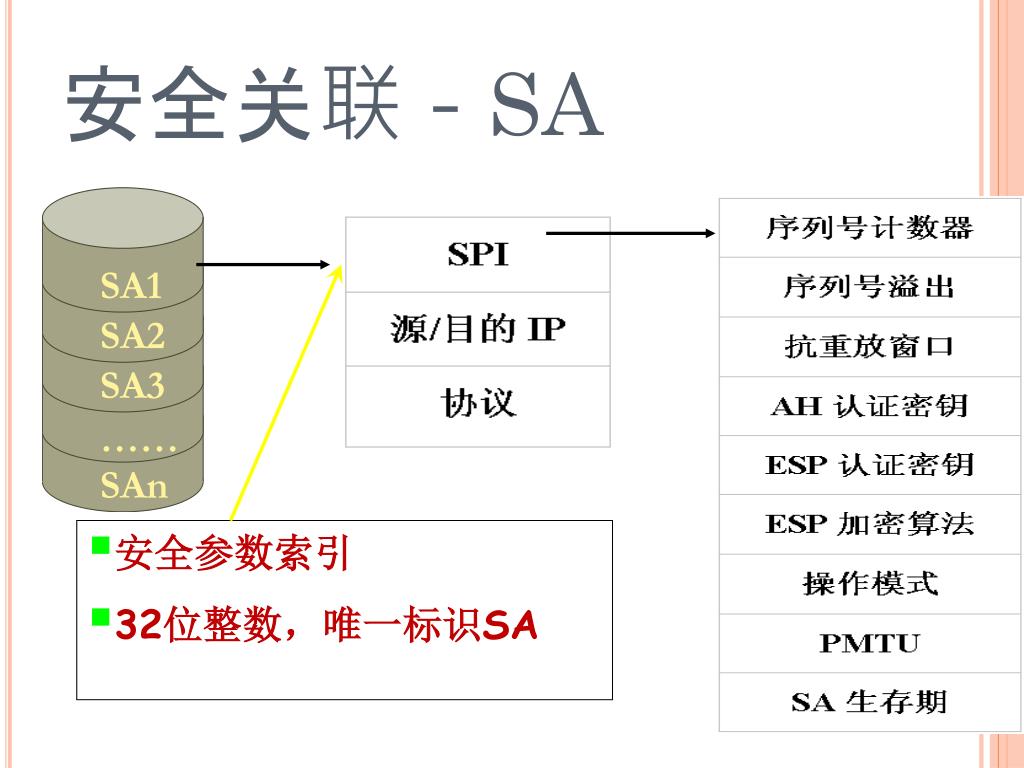

  45. SA1 SA2 SA3 …… SAn 安全关联－SA • 安全参数索引 • 32位整数，唯一标识SA

  46. SA1 SA2 SA3 …… SAn 安全关联－SA • 输出处理SA的目的IP地址 • 输入处理SA的源IP地址

  47. SA1 SA2 SA3 …… SAn 安全关联－SA • AH • ESP

  48. SA1 SA2 SA3 …… SAn 安全关联－SA • 32位整数，刚开始通常为0 • 每次用SA来保护一个包时增1 • 用于生成AH或ESP头中的序列号域

  49. SA1 SA2 SA3 …… SAn 安全关联－SA • 标识序列号计数器的溢出时， • 一个SA是否仍可以用来处理其余的包
