Эксперт в плазменной стерилизации

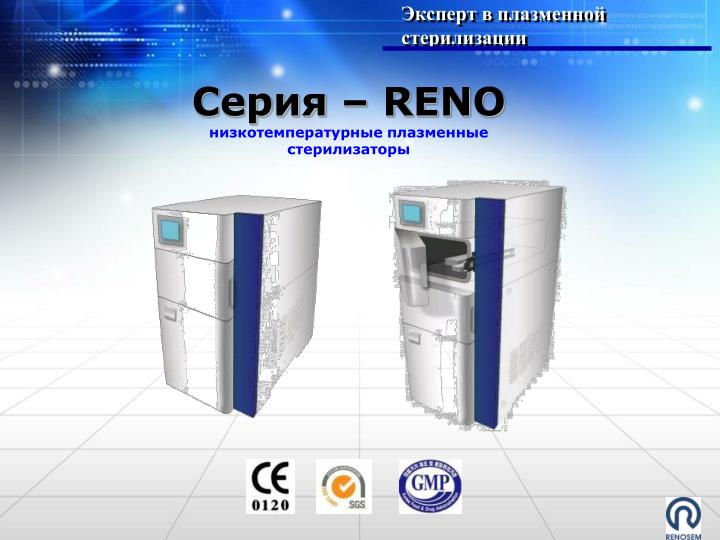

1. Серия – RENОнизкотемпературные плазменные стерилизаторы Эксперт в плазменной стерилизации

2. Содержание Ⅰ. О компании Ⅱ. Стерилизация Ⅲ. Введение в оборудование Ⅳ. Конкурентный анализ Ⅴ. Применение Ⅵ. Анализ рынка

3. 1-1. Пресс релиз компании • КомпанияRENOSEM Co.,Ltd • ОснованаMay 1, 2007 • НаправлениеПроизводство низкотемпературных плазменных стерилизаторов • Web: WWW.RENOSEM.COM

4. Ⅱ. Стерилизация

5. 2-2. Стерилизация и Дезинфекция Дезинфе́кция — это комплекс мероприятий, направленных на уничтожение возбудителей Инфекционных заболеваний и разрушение токсинов на объектах внешней среды. Для её проведения обычно используются химические вещества, например, формальдегид или гипохлорит натрия. Стерилизация – уничтожение или элиминация всех видов микроорганизмов включая бактерии и их споры, грибы, вирусы и прионы, находящихся на поверхностях, оборудовании, в пищевых продуктах и лекарствах Осуществляется термическим, химическим, радиационным, фильтрационным методами Стерилизация Дезинфекция

6. 2-3. История развития стерилизации 1850~ 1940~ 1950~ 1990~ Temperature (Degree) Пар Формальдегид Этилен оксид Плазма • EtO Газ • Стерилизация:2~3 часа. • Аэрация :12~14 часа. • Опасность при использовании • Разрушение окружающей среды • Плазма + Пероксид водорода • Стерилизация: 15~45 мин. • Безопасный метод • • Не загрязняет окружающую среду • • 40~50℃ / Низкое давление, • • Используется для инструментов чувствительных к температуре и влажности • Пары формальдегида • Стерилизация: 30 мин • / Аэрация :3-6 часов • Опасность при использовании • • Ведет к мутации, развитию рака • • 70~75 ℃ / Без давления • Водяной пар • Время: 1ч 30 мин • 120~135℃ / под давлением

7. Ⅲ. Введение в оборудование

8. 3-1. Введениев стерилизаторы серии Reno RENO-D50 RENO-S30 Одна камера Две камеры Стерилант Принтер Колеса

9. 3-2. Характеристики и преимущества плазменных стерилизаторов Характеристики Преимущества Прост в работе • Простота установки и перемещения • Нет специальных условий подготовки помещения Безвреден • Нет спец требований по безопасности • Отсутствие аэрации. Мгновенное использование • после стерилизации того что стерилизовалось • Оптимизирует использование рабочего инвентаря • (нет необходимости покупать больше • из-за скорости стерилизации) Быстрый цикл Низкая температура и давление • Менее травматичный процесс для жесткой • эндоскопии чем стерилизация паром • (экономия на ремонте) • Применим для чувствительных к нагреванию и • маленьких инструментов

10. 3-3. Стерилизуйте быстрей и больше с стерилизаторами серии Reno! Операционная Эндоскопия (МИХ) Хирургия в офтальмологии Ортопедическая хирургия Отделение ЦСО Ветеринария Биолаборатория

11. 3-4. Теория плазменной стерилизациив Reno. • Реакция плазмы и H2O2 нарушает метаболизм микроорганизмов. • Пероксид водорода в реакции разлагается на воду и кислород (нет вредных выбросов в атмосферу).

12. 3-5. Что можно стерилизовать в плазменных стерилизаторах серии Reno? Совместимые материалы Нержавеющая сталь (304, 316), Алюминия, Латекс, Политетрафторэтилен (ПТФЭ), Полиолефин Силикон, ПВХ, поликарбонатные материалы Поливенил ацетат (EVA), Полипропилен(PP), Полиэтилен (PE) Стекло, Полиуретан , Полиметил PMMA(Poly methyl meta crylate), etc. Ограничение к стерилизации имеют: Жидкости, Порошки, Дерево, Бумага, Губки/марли, Хлопок, Низкокачественный пластик, Низкокачественный латекс, Льняная одежда, Масла, абсорбирующие материалы (Целлюлоза), Одноразовый шовный материал, Жесткие трубки : Длина >1,000 ммилидиаметр < φ1, Гибкие трубки : длина >12,000 ммилидиаметр <φ1

13. 3-6. Простота в управлениии разнообразие функций <Результаты> <Сенсорный экран> < Старт> <Рабочее режим> ВКЛ Self-Test Mode SINGLE / DOUBLE Mode Распечатка результатов

14. 3-7. RENO аксессуары

15. 3-8. Как стерилизовать ? Упаковка Хим индикаторлента (Внеш) иХИполоска (Внутр) Через 45 мин. Загрузка в стерилизатор Эндоскопия все более чаще применяется в работе врачей. Использование быстрого стерилизатора ускоряет работу и снижает риск заражения инфекцией через эндоскоп.

16. Ⅳ. Конкурентный анализ

17. 4-1.Сравнение с другими методами стерилизации

18. 4-2. Выгода при использовании (Относительно эндоскопов) Средняя цена Эндоскопа: 25,000$ Количество примененийв день: 20

19. 4-3. Объем стерилизации в сравнении с ЭтиленОксидом Общий объем стерилизации в 3 раза больше RENO-D50 может провести 14 циклов в день. RENO-D50 может простерилизовать 700 литров. Циклы RENO-D50 (50L) 12 Больший объем при меньших затратах!!! EtO (200L) 700 л 600 л 350 л 120 л 50 л 1 200 л 200 л 200 л 200 л 200 л Время, ч 1 ч 2 ч 6 ч 10 ч 12 ч Система RENO Этил Оксидный стерилизатор

20. 4-4. Таблица сравнения(RENO vs Конкуренты)

21. 4-5. Comparison of Sterilization Efficacy (RENO vs Competitor)

22. 4-6. Трубка (Оба конца открыты) 2-6 раз сильнее 12-36 раз сильнее Длина 1,000 мм Длина 1,000 мм 12,000 мм 12,000 мм RENO-series 10,000 мм RENO-серия 500 мм 500 мм STERRAD NX (Advanced Cycle) 400 мм 400mm STERRAD NX (Standard cycle) 2,000 мм 300 мм 200 мм 1,000 мм 1,000 мм STERRAD NX (Advanced Cycle) 100 мм 150 мм 500 мм 350 мм STERRAD NX (Standard cycle) 1 мм 2 мм 3 мм 4 мм 4 мм Внутренний диаметр 1 мм 2 мм 3 мм Внутренний диаметр < Гибкая трубка > < Трубка из нержавеющей стали >

23. 4-7. Проверка на трубках(оба конца открыты & один конец запаян) RENO VS Конкурнты Материал для теста Трубка оба конца открыты Трубка оба конца открыты Трубка оба конца открыты • 1Ø ×12,000 мм Трубка оба конца открыты • 1Ø ×1,000 мм Трубка – одни коне запаян Трубка – одни коне запаян • 2Ø ×1,500 мм

24. Ⅴ. Применение

25. 5-1. Применение (Офтальмологическое оборудование ) Трубка 1, 1 внутренний диаметридлинна 2,000 мм Трубка2, 2внутренний диаметридлинна 2,000 мм Трубка3, 2внутренний диаметридлинна 2,700 мм Трубка4, 2внутренний диаметридлинна 2,700 мм Трубка5, 3внутренний диаметридлинна 1,440 мм Трубка6, 3внутренний диаметридлинна 2,000 мм Трубка7, 3внутренний диаметридлинна 1,800 мм Трубка8, 3внутренний диаметридлинна 2,900 мм Трубка9, 3внутренний диаметридлинна 1,900 мм Трубка 10, 3внутренний диаметридлинна 2,000 мм Трубка 11, 3внутренний диаметридлинна 1,300 мм Трубка 12, 3.5внутренний диаметридлинна 2,500 мм Инкубация офтальмологического оборудования в трипсиновом бульоне

26. Ⅵ. Анализ рынка

27. Плазменные стерилизаторы: RENO, Sterrad, CISA , HMTS RENO-S30 Sterrad NX Sterrad 100S HMTS CISA

28. (Миллиард US$) Стерилизация : Доли рынка 3.19 2.94 1.51 0.76 * По данным на Дек.2005 (Источник : Frost & Sullivan Report)

29. Плазменный стерилизатор : Продано 1,700 шт (17 %) 4,300 шт(45 %) 2,600 шт(23 %) 1,400 шт(9 %) 1,200 шт(6 %)

30. RENO:Сводный анализ

31. Время цикла : RENO < Sterrad, CISA • Стоимость работы : RENO < Sterrad, CISA Стоимость работы Плазменные стерилизаторы : RENO, Sterrad, CISA (US$) 30 Sterrad-100S Sterrad-NX 10 20 CISA (L) CISA (S) HMTS 15 10 RENO(30,50) Time (min.) 20 30 40 50 60 70 80 90 150

32. RENO:Маркетинг > • Высокая продуктивность (короткий цикл) • Безопасность (не токсично) EtO • Высокая продуктивность (короткий цикл) • Выгодная цена • Высокая эффективность стерилизации • Быстрая окупаемость > Sterrad • Высокая эффективность (короткий цикл) • Высокая эффективность стерилизации • Простота установки и низкая цена работы > CISA

33. RENO :Marketing PointsSaving Running Cost

34. СПАСИБО ЗА ВНИМАНИЕ!
