单元四 二维图形编辑. ● 学习目标 1. 掌握常用编辑命令和高级编辑命令的基本操作 2. 结合上一单元的图形绘制知识及专业图形知识, 选择恰当的编辑命令来提高图形绘制效率的技巧。 ●本单元重点 删除、复制、镜像、阵列、移动、旋转、缩放、 剪切、延伸、倒角、圆角、偏移、分解等基本编辑命 令的使用;多段线的编辑和属性编辑修改。 ●本单元难点 阵列、剪切、延伸、打断、拉伸图形、编辑多段 线、特性匹配命令的使用与操作。. 单元四 二维图形编辑. 任务一 对象的选取 任务二 常用编辑命令 任务三 高级编辑命令.
E N D

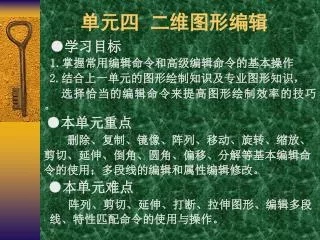

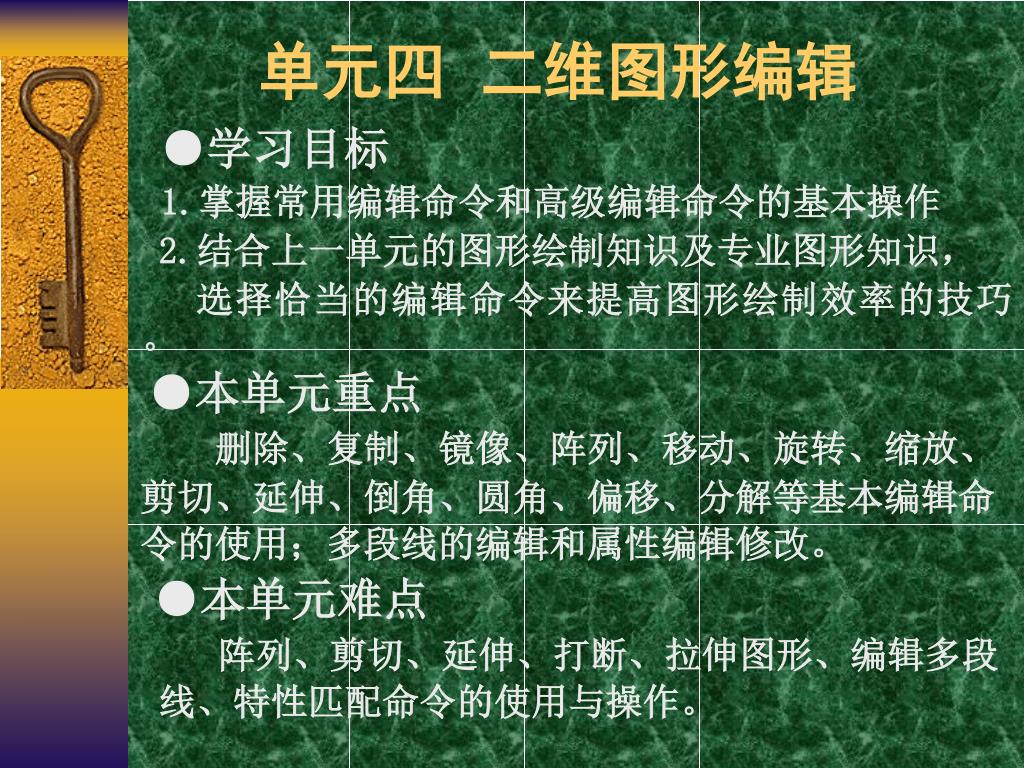

单元四 二维图形编辑 ●学习目标 1.掌握常用编辑命令和高级编辑命令的基本操作 2.结合上一单元的图形绘制知识及专业图形知识, 选择恰当的编辑命令来提高图形绘制效率的技巧。 ●本单元重点 删除、复制、镜像、阵列、移动、旋转、缩放、 剪切、延伸、倒角、圆角、偏移、分解等基本编辑命 令的使用;多段线的编辑和属性编辑修改。 ●本单元难点 阵列、剪切、延伸、打断、拉伸图形、编辑多段 线、特性匹配命令的使用与操作。

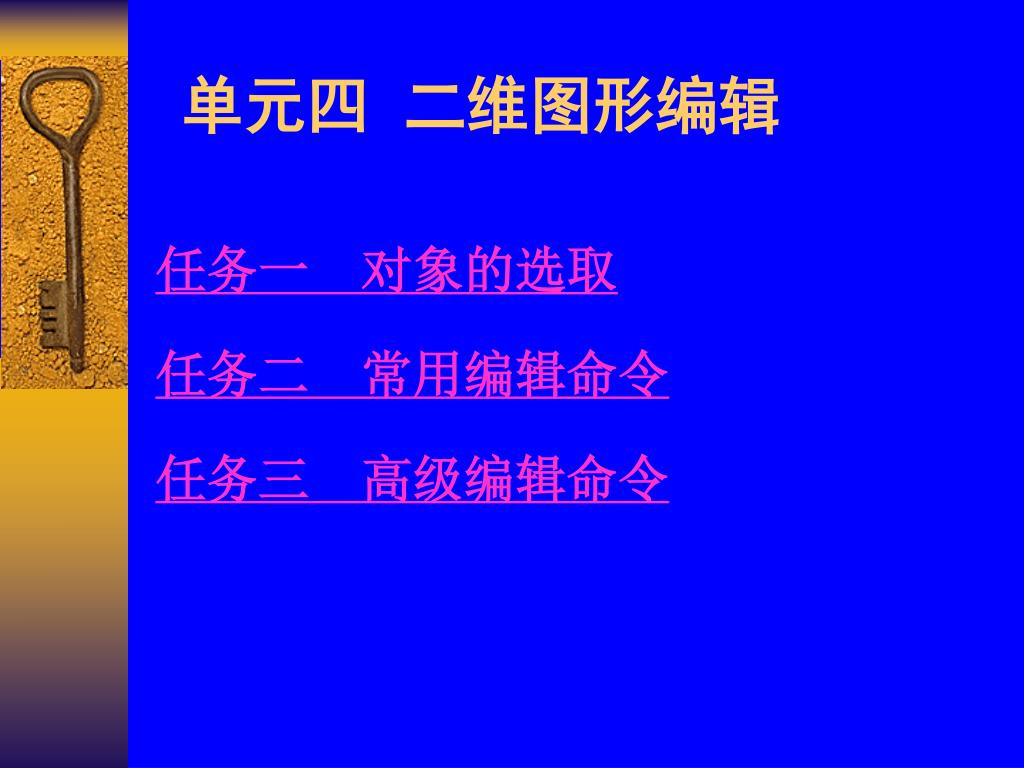

单元四 二维图形编辑 任务一 对象的选取 任务二 常用编辑命令 任务三 高级编辑命令

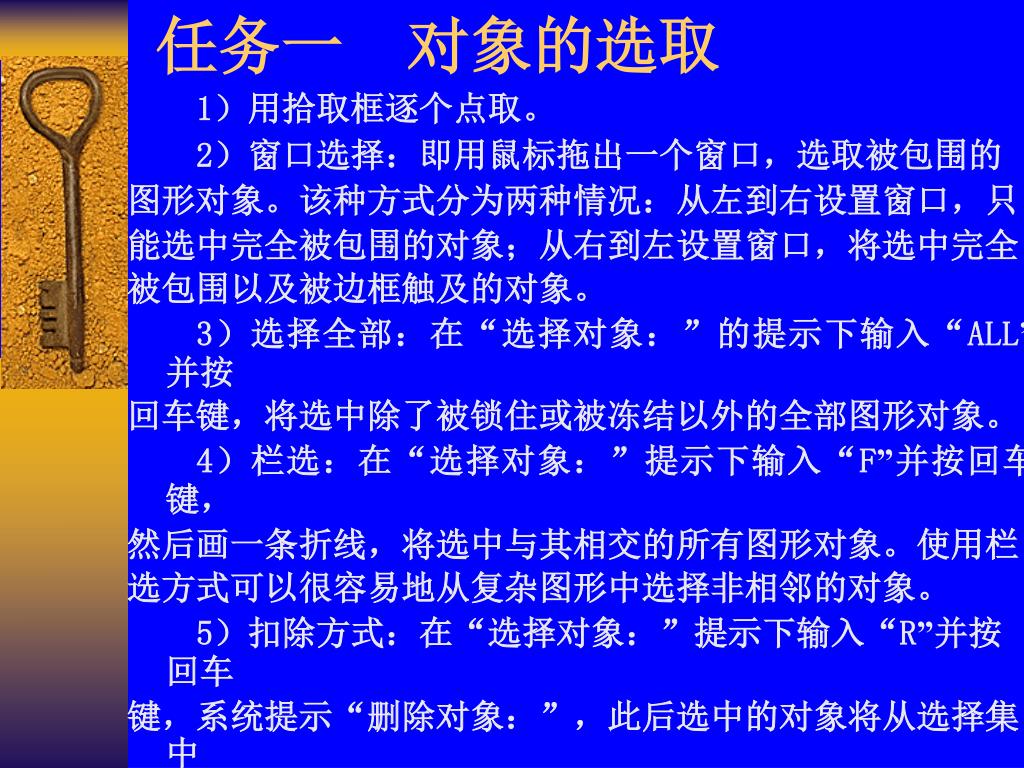

任务一 对象的选取 1)用拾取框逐个点取。 2)窗口选择:即用鼠标拖出一个窗口,选取被包围的 图形对象。该种方式分为两种情况:从左到右设置窗口,只 能选中完全被包围的对象;从右到左设置窗口,将选中完全 被包围以及被边框触及的对象。 3)选择全部:在“选择对象:”的提示下输入“ALL”并按 回车键,将选中除了被锁住或被冻结以外的全部图形对象。 4)栏选:在“选择对象:”提示下输入“F”并按回车键, 然后画一条折线,将选中与其相交的所有图形对象。使用栏 选方式可以很容易地从复杂图形中选择非相邻的对象。 5)扣除方式:在“选择对象:”提示下输入“R”并按回车 键,系统提示“删除对象:”,此后选中的对象将从选择集中 扣除。若要重新回到选择对象模式,在“删除对象:”提示下 输入“A”并按回车键即可。用户也可以按住Shift键选择对象 完成扣除功能。

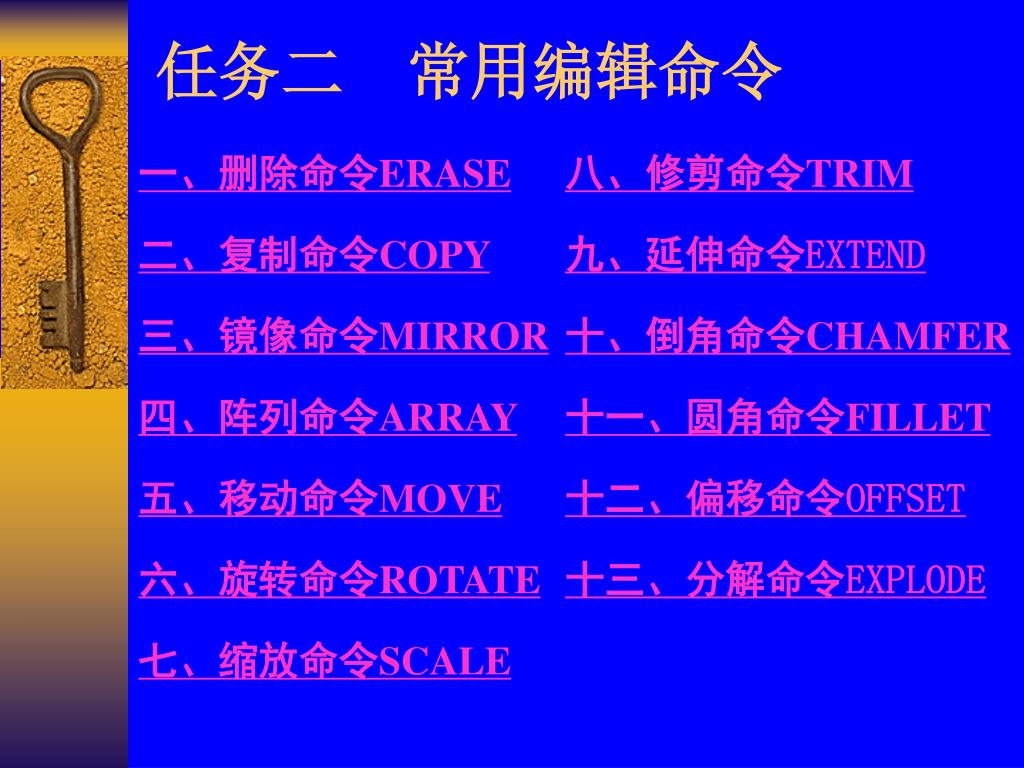

一、删除命令ERASE 二、复制命令COPY 三、镜像命令MIRROR 四、阵列命令ARRAY 五、移动命令MOVE 六、旋转命令ROTATE 七、缩放命令SCALE 八、修剪命令TRIM 九、延伸命令EXTEND 十、倒角命令CHAMFER 十一、圆角命令FILLET 十二、偏移命令OFFSET 十三、分解命令EXPLODE 任务二 常用编辑命令

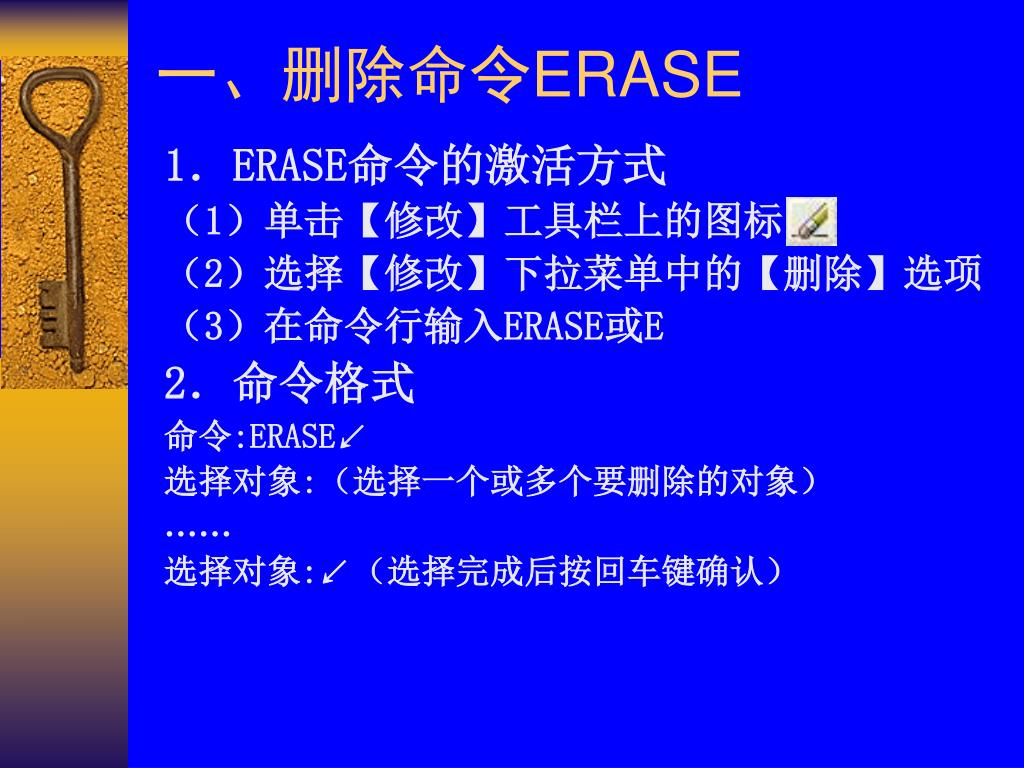

一、删除命令ERASE 1.ERASE命令的激活方式 (1)单击【修改】工具栏上的图标 (2)选择【修改】下拉菜单中的【删除】选项 (3)在命令行输入ERASE或E 2.命令格式 命令:ERASE↙ 选择对象:(选择一个或多个要删除的对象) …… 选择对象:↙(选择完成后按回车键确认)
二、复制命令COPY 1.COPY命令的激活方式 (1)单击【修改】工具栏上的图标 (2)选择【修改】下拉菜单中的【复制】选项 (3)在命令行输入COPY或CO

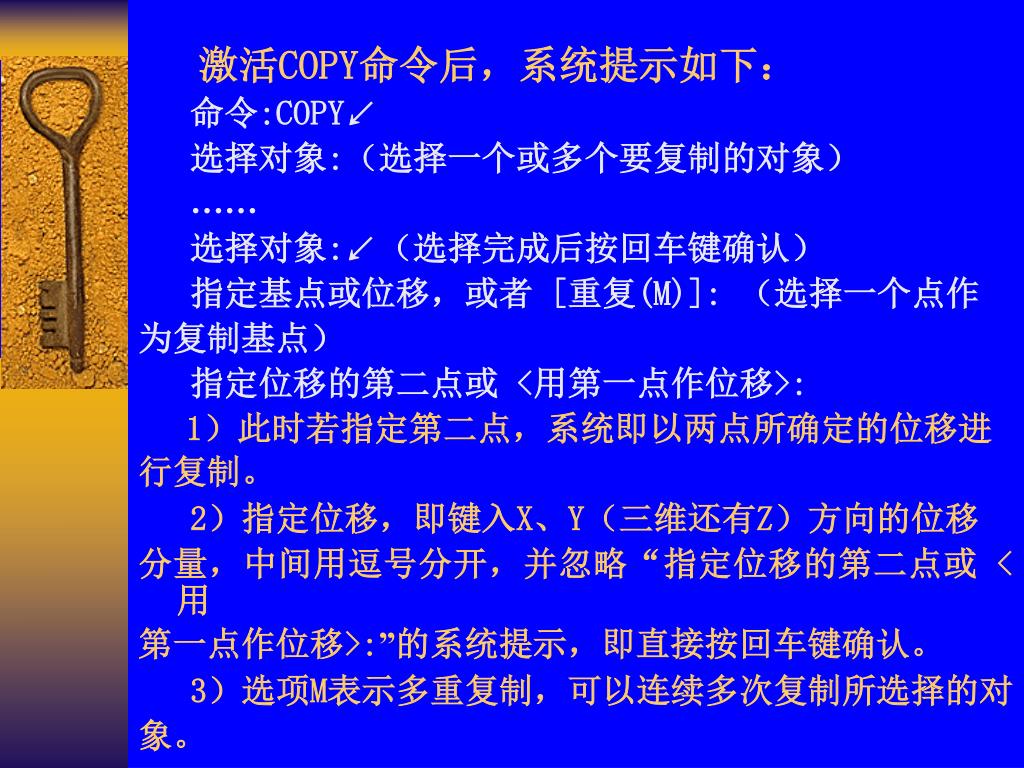

激活COPY命令后,系统提示如下: 命令:COPY↙ 选择对象:(选择一个或多个要复制的对象) …… 选择对象:↙(选择完成后按回车键确认) 指定基点或位移,或者 [重复(M)]: (选择一个点作 为复制基点) 指定位移的第二点或 <用第一点作位移>: 1)此时若指定第二点,系统即以两点所确定的位移进 行复制。 2)指定位移,即键入X、Y(三维还有Z)方向的位移 分量,中间用逗号分开,并忽略“指定位移的第二点或 <用 第一点作位移>:”的系统提示,即直接按回车键确认。 3)选项M表示多重复制,可以连续多次复制所选择的对 象。

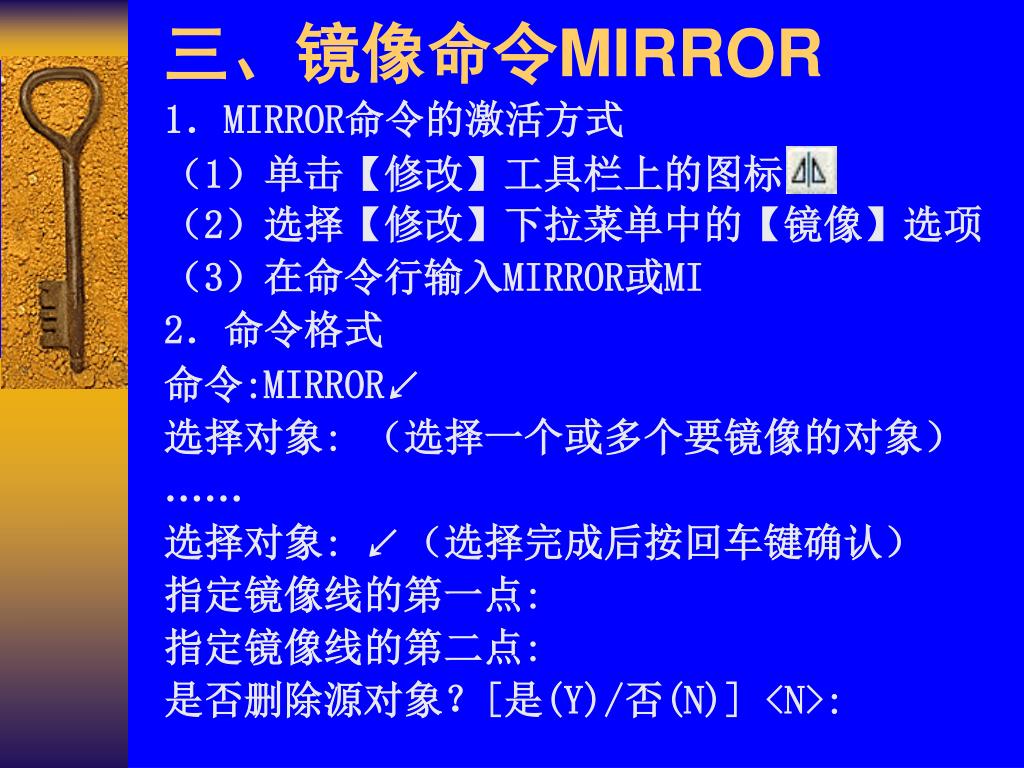

三、镜像命令MIRROR 1.MIRROR命令的激活方式 (1)单击【修改】工具栏上的图标 (2)选择【修改】下拉菜单中的【镜像】选项 (3)在命令行输入MIRROR或MI 2.命令格式 命令:MIRROR↙ 选择对象: (选择一个或多个要镜像的对象) …… 选择对象: ↙(选择完成后按回车键确认) 指定镜像线的第一点: 指定镜像线的第二点: 是否删除源对象?[是(Y)/否(N)] <N>:

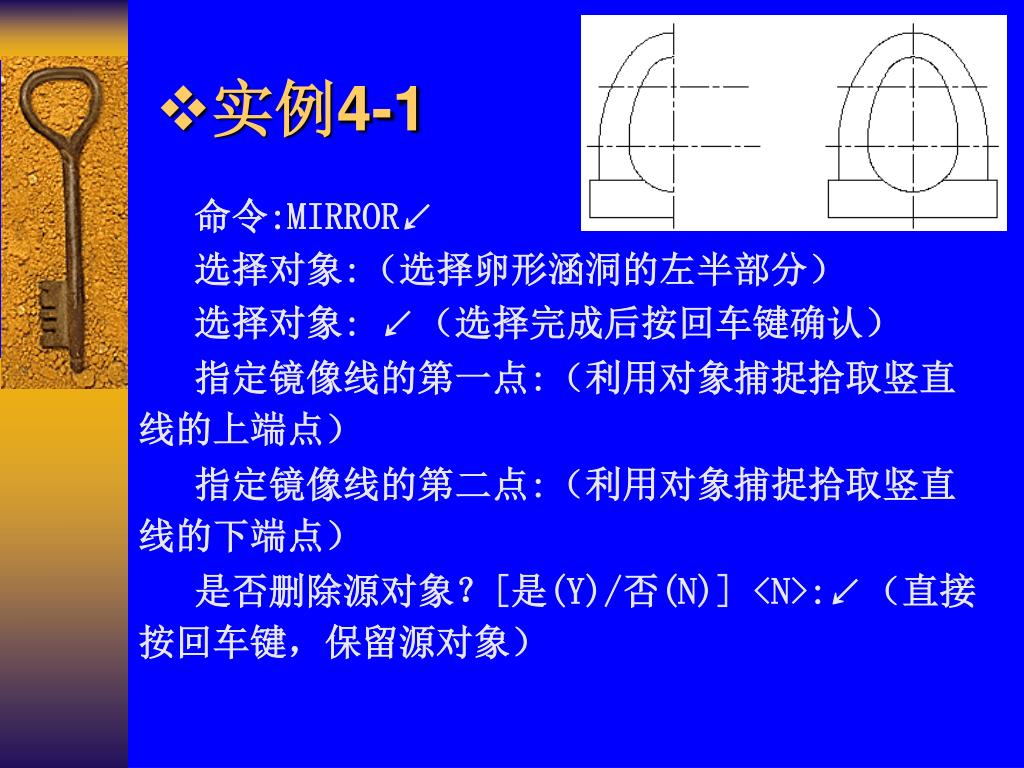

实例4-1 命令:MIRROR↙ 选择对象:(选择卵形涵洞的左半部分) 选择对象: ↙(选择完成后按回车键确认) 指定镜像线的第一点:(利用对象捕捉拾取竖直 线的上端点) 指定镜像线的第二点:(利用对象捕捉拾取竖直 线的下端点) 是否删除源对象?[是(Y)/否(N)] <N>:↙(直接 按回车键,保留源对象)
四、阵列命令ARRAY 1.ARRAY命令的激活方式 (1)单击【修改】工具栏上的图标 (2)选择【修改】下拉菜单中的【阵列 】选项 (3)在命令行输入ARRAY或AR

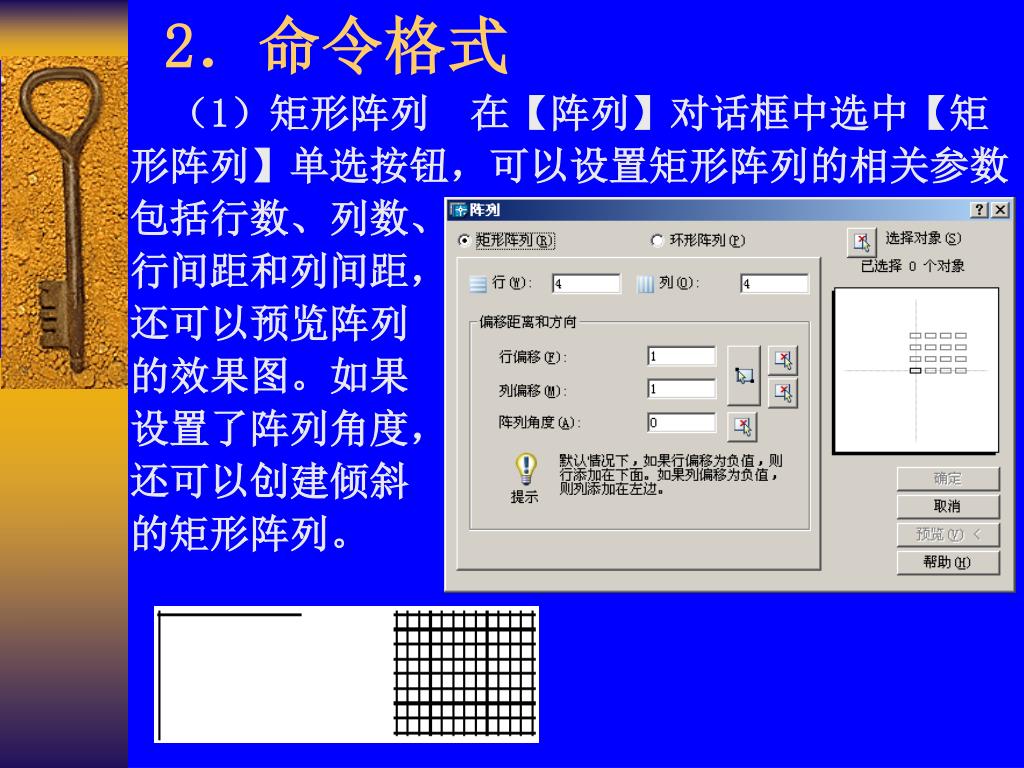

2.命令格式 (1)矩形阵列 在【阵列】对话框中选中【矩 形阵列】单选按钮,可以设置矩形阵列的相关参数 包括行数、列数、 行间距和列间距, 还可以预览阵列 的效果图。如果 设置了阵列角度, 还可以创建倾斜 的矩形阵列。

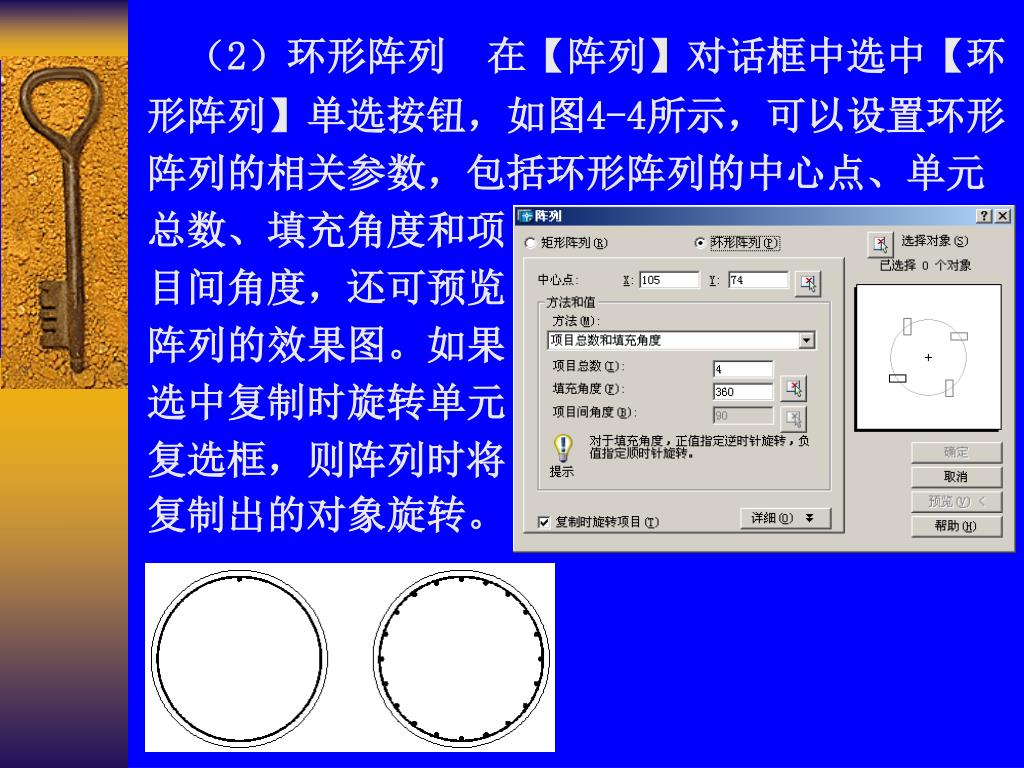

(2)环形阵列在【阵列】对话框中选中【环 形阵列】单选按钮,如图4-4所示,可以设置环形 阵列的相关参数,包括环形阵列的中心点、单元 总数、填充角度和项 目间角度,还可预览 阵列的效果图。如果 选中复制时旋转单元 复选框,则阵列时将 复制出的对象旋转。

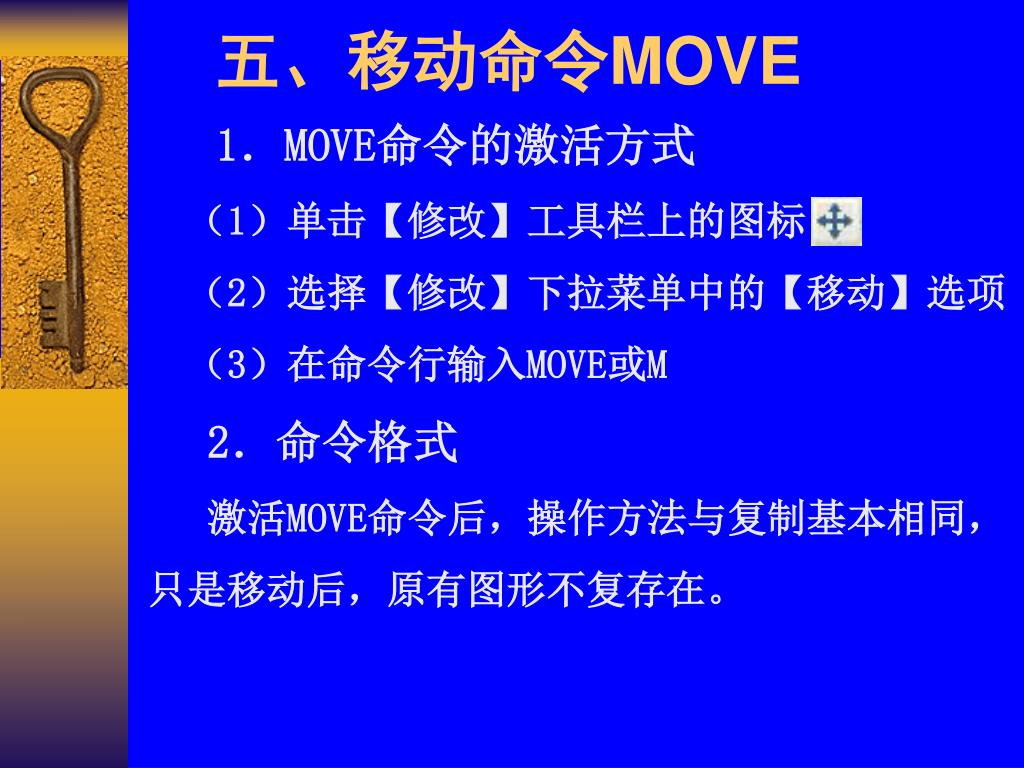

五、移动命令MOVE 1.MOVE命令的激活方式 (1)单击【修改】工具栏上的图标 (2)选择【修改】下拉菜单中的【移动】选项 (3)在命令行输入MOVE或M 2.命令格式 激活MOVE命令后,操作方法与复制基本相同, 只是移动后,原有图形不复存在。

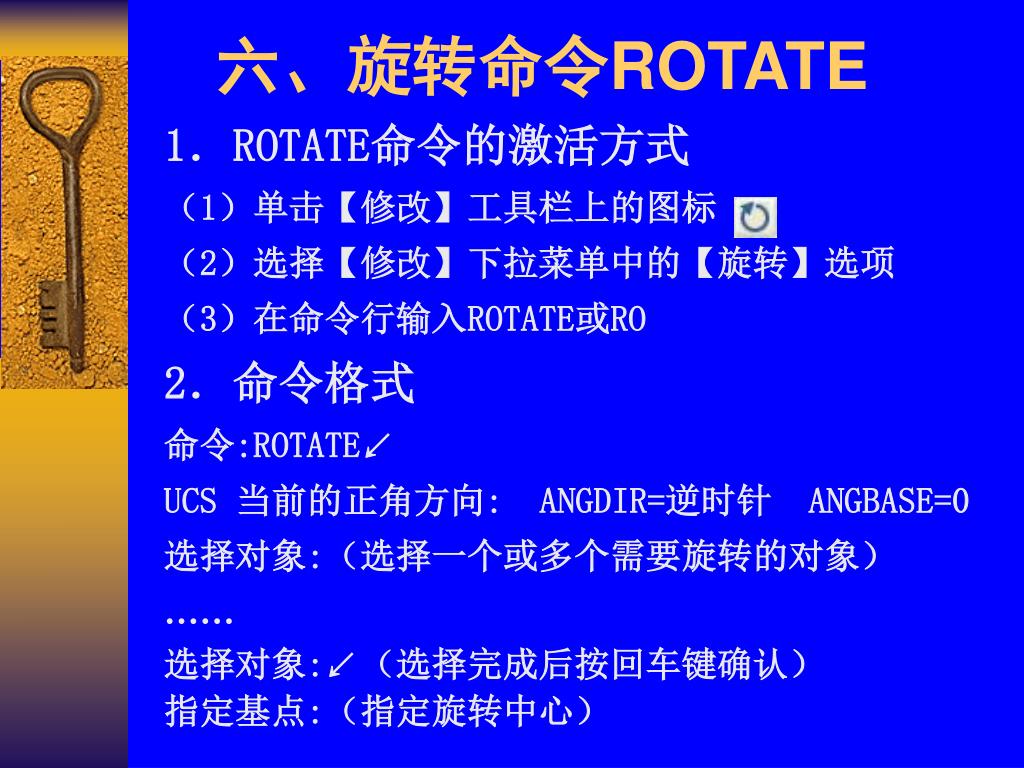

六、旋转命令ROTATE 1.ROTATE命令的激活方式 (1)单击【修改】工具栏上的图标 (2)选择【修改】下拉菜单中的【旋转】选项 (3)在命令行输入ROTATE或RO 2.命令格式 命令:ROTATE↙ UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0 选择对象:(选择一个或多个需要旋转的对象) …… 选择对象:↙(选择完成后按回车键确认) 指定基点:(指定旋转中心)

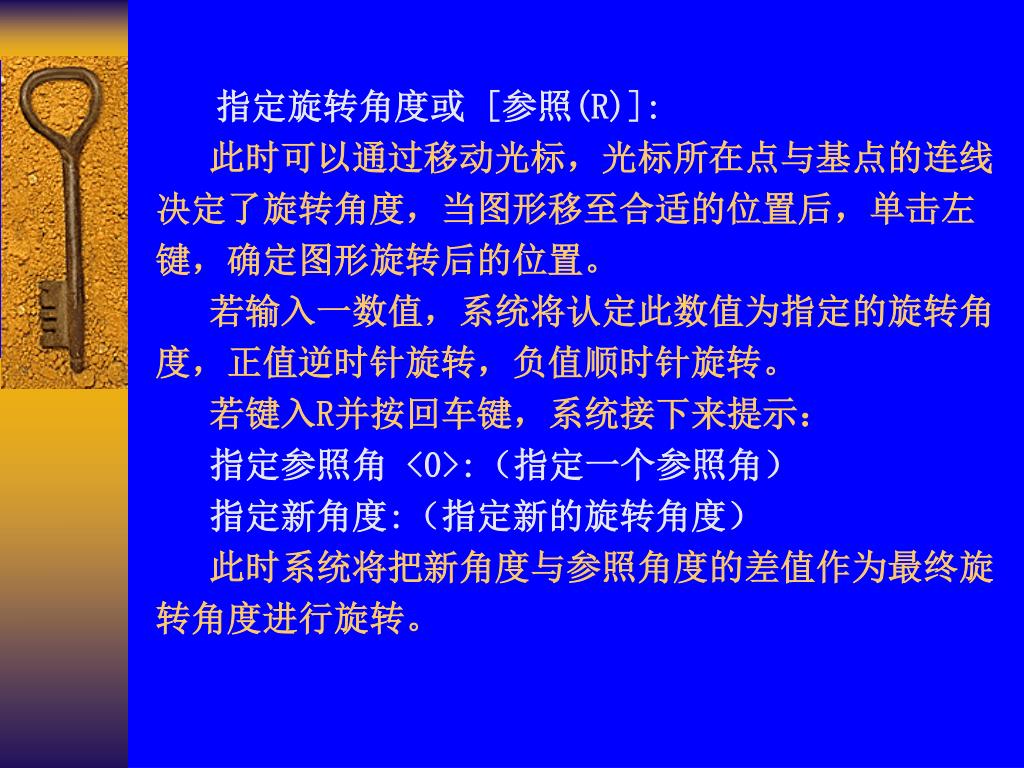

指定旋转角度或 [参照(R)]: 此时可以通过移动光标,光标所在点与基点的连线 决定了旋转角度,当图形移至合适的位置后,单击左 键,确定图形旋转后的位置。 若输入一数值,系统将认定此数值为指定的旋转角 度,正值逆时针旋转,负值顺时针旋转。 若键入R并按回车键,系统接下来提示: 指定参照角 <0>:(指定一个参照角) 指定新角度:(指定新的旋转角度) 此时系统将把新角度与参照角度的差值作为最终旋 转角度进行旋转。

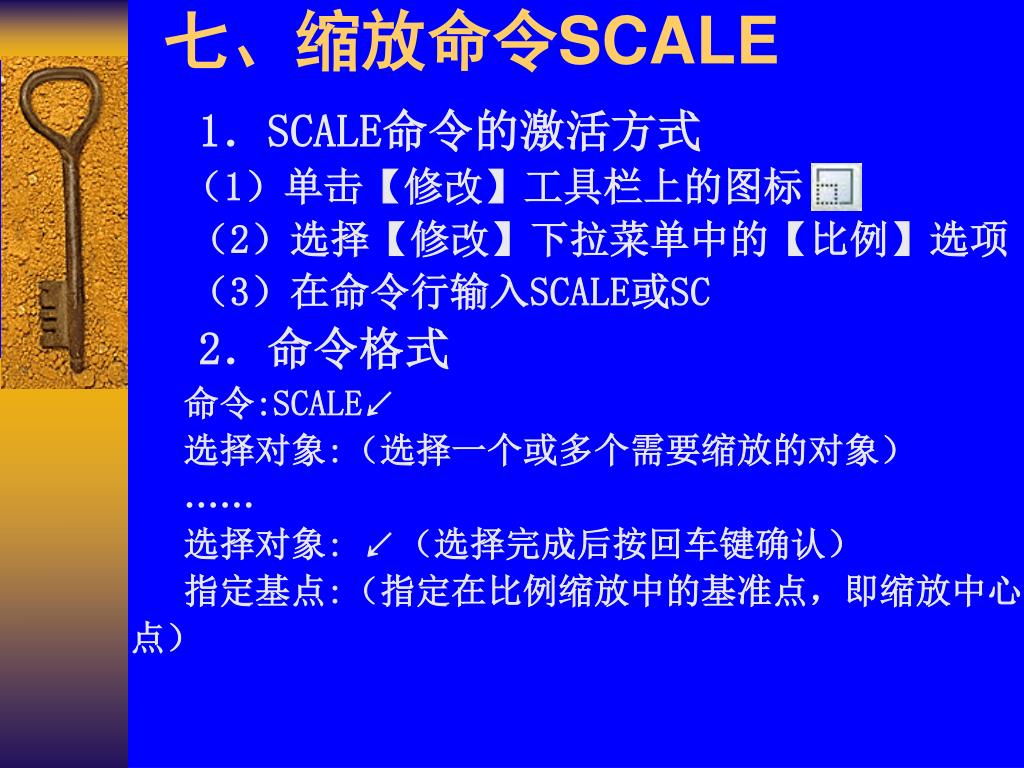

七、缩放命令SCALE 1.SCALE命令的激活方式 (1)单击【修改】工具栏上的图标 (2)选择【修改】下拉菜单中的【比例】选项 (3)在命令行输入SCALE或SC 2.命令格式 命令:SCALE↙ 选择对象:(选择一个或多个需要缩放的对象) …… 选择对象: ↙(选择完成后按回车键确认) 指定基点:(指定在比例缩放中的基准点,即缩放中心 点)
指定比例因子或 [参照(R)]:(指定一个比例因子或 输入选项R) 若指定一个比例因子,系统将按此比例放大(比例因 子大于1)或缩小(比例因子小于1)选定的对象。如果 如果键入R并按回车键,系统提示: 指定参照长度 <1>:(指定一个参照长度) 指定新长度:(指定一个新长度) 此时系统将按新长度和参照长度的比值作为比例因子 缩放所选对象。

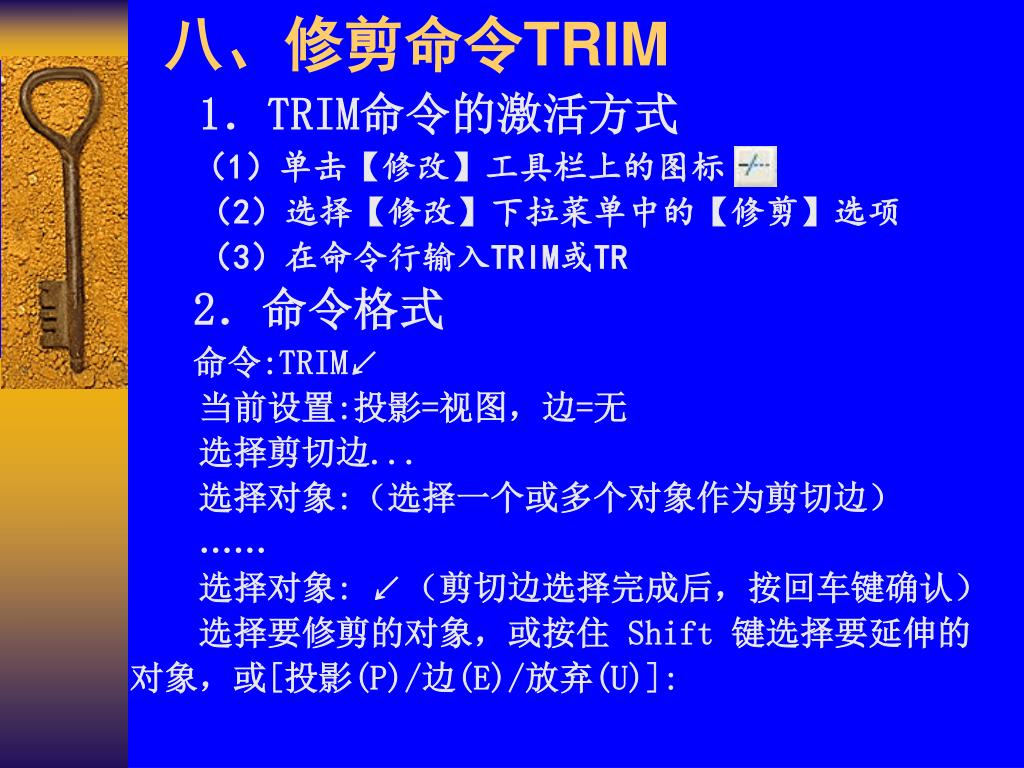

八、修剪命令TRIM 1.TRIM命令的激活方式 (1)单击【修改】工具栏上的图标 (2)选择【修改】下拉菜单中的【修剪】选项 (3)在命令行输入TRIM或TR 2.命令格式 命令:TRIM↙ 当前设置:投影=视图,边=无 选择剪切边... 选择对象:(选择一个或多个对象作为剪切边) …… 选择对象: ↙(剪切边选择完成后,按回车键确认) 选择要修剪的对象,或按住 Shift 键选择要延伸的 对象,或[投影(P)/边(E)/放弃(U)]:

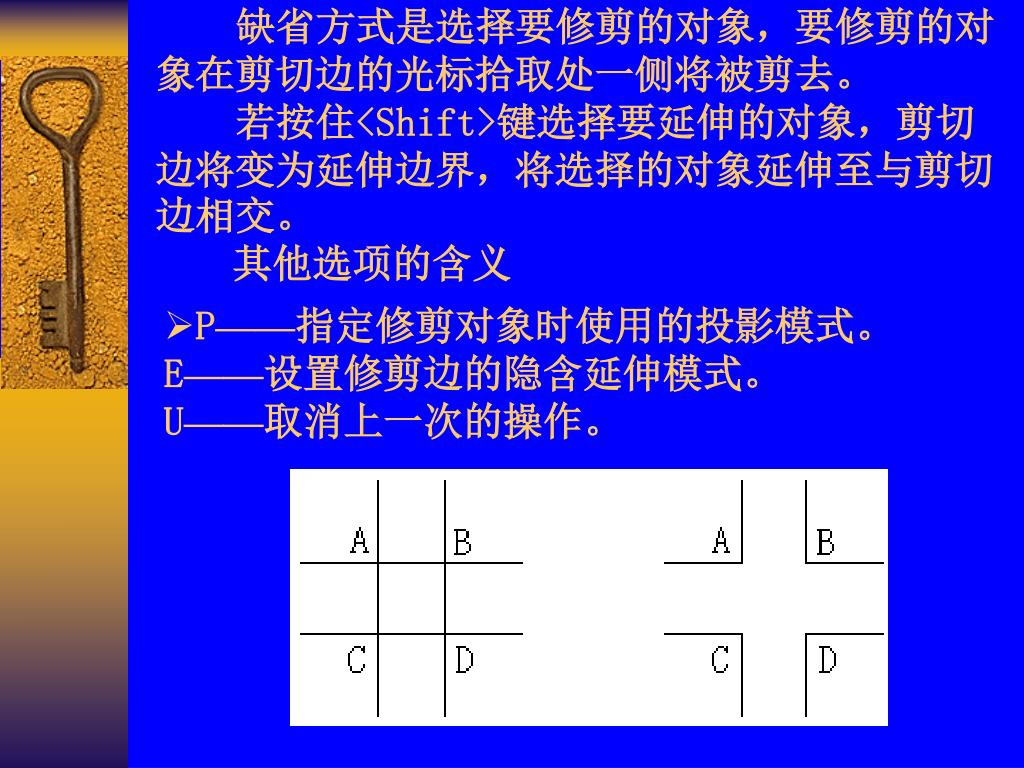

缺省方式是选择要修剪的对象,要修剪的对象在剪切边的光标拾取处一侧将被剪去。 若按住<Shift>键选择要延伸的对象,剪切边将变为延伸边界,将选择的对象延伸至与剪切边相交。其他选项的含义 • P——指定修剪对象时使用的投影模式。E——设置修剪边的隐含延伸模式。U——取消上一次的操作。

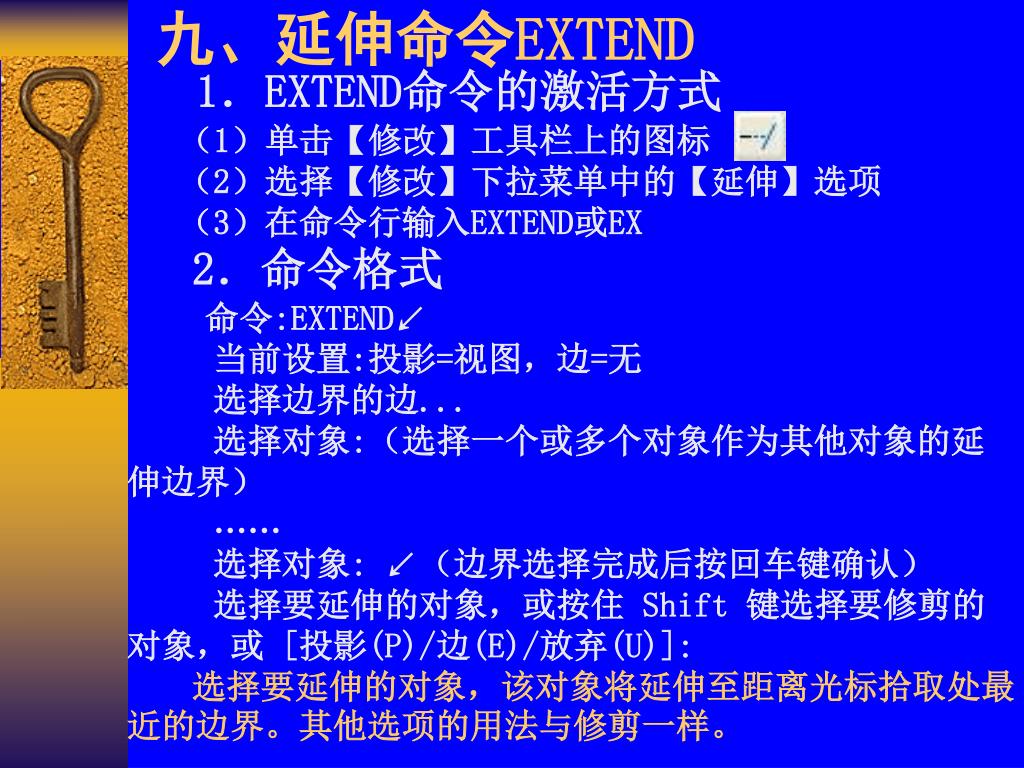

九、延伸命令EXTEND 1.EXTEND命令的激活方式 (1)单击【修改】工具栏上的图标 (2)选择【修改】下拉菜单中的【延伸】选项 (3)在命令行输入EXTEND或EX 2.命令格式 命令:EXTEND↙ 当前设置:投影=视图,边=无 选择边界的边... 选择对象:(选择一个或多个对象作为其他对象的延 伸边界) …… 选择对象: ↙(边界选择完成后按回车键确认) 选择要延伸的对象,或按住 Shift 键选择要修剪的 对象,或 [投影(P)/边(E)/放弃(U)]: 选择要延伸的对象,该对象将延伸至距离光标拾取处最 近的边界。其他选项的用法与修剪一样。

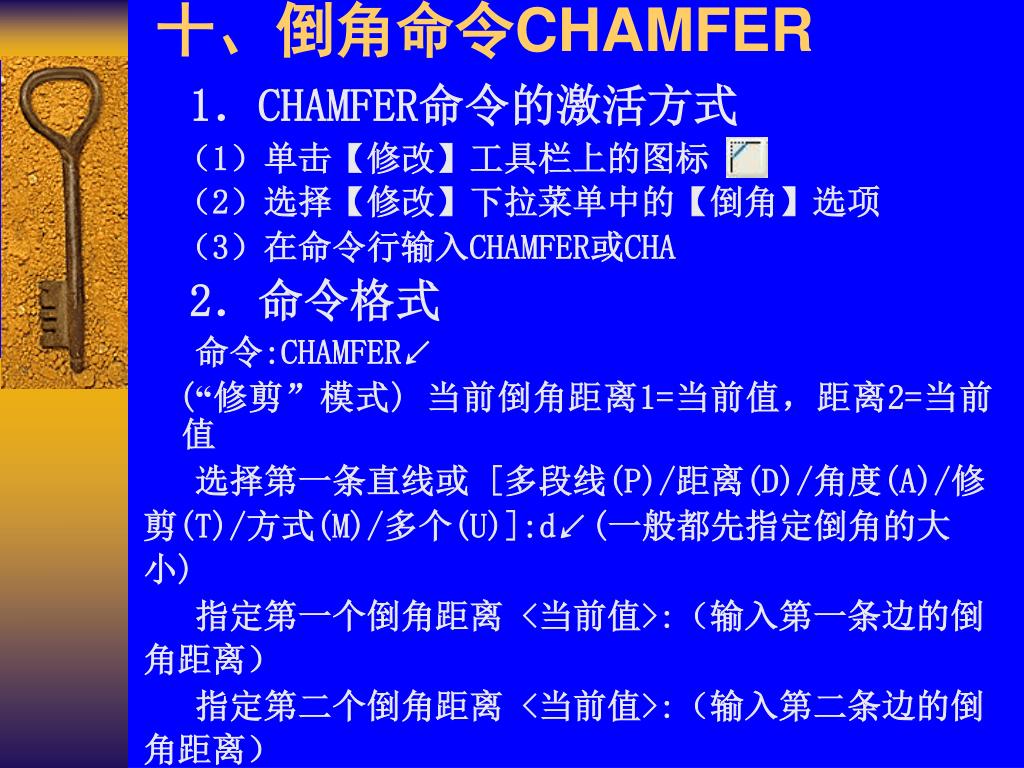

十、倒角命令CHAMFER 1.CHAMFER命令的激活方式 (1)单击【修改】工具栏上的图标 (2)选择【修改】下拉菜单中的【倒角】选项 (3)在命令行输入CHAMFER或CHA 2.命令格式 命令:CHAMFER↙ (“修剪”模式) 当前倒角距离1=当前值,距离2=当前值 选择第一条直线或 [多段线(P)/距离(D)/角度(A)/修 剪(T)/方式(M)/多个(U)]:d↙(一般都先指定倒角的大 小) 指定第一个倒角距离 <当前值>:(输入第一条边的倒 角距离) 指定第二个倒角距离 <当前值>:(输入第二条边的倒 角距离)

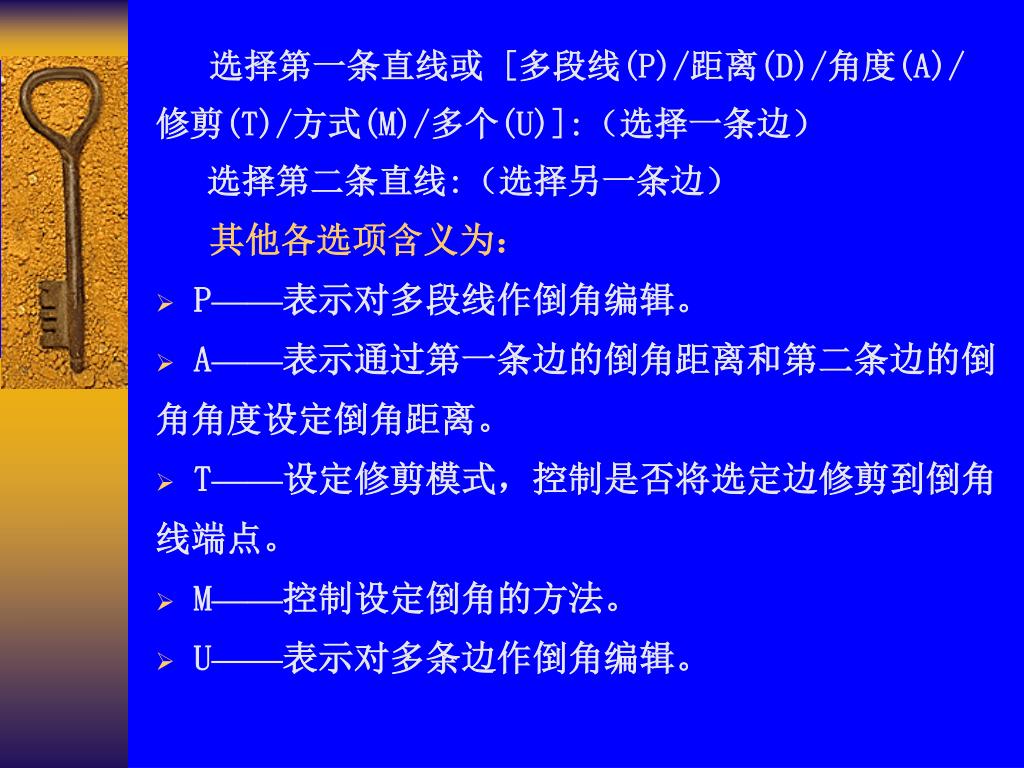

选择第一条直线或 [多段线(P)/距离(D)/角度(A)/ 修剪(T)/方式(M)/多个(U)]:(选择一条边) 选择第二条直线:(选择另一条边) 其他各选项含义为: • P——表示对多段线作倒角编辑。 • A——表示通过第一条边的倒角距离和第二条边的倒 角角度设定倒角距离。 • T——设定修剪模式,控制是否将选定边修剪到倒角 线端点。 • M——控制设定倒角的方法。 • U——表示对多条边作倒角编辑。

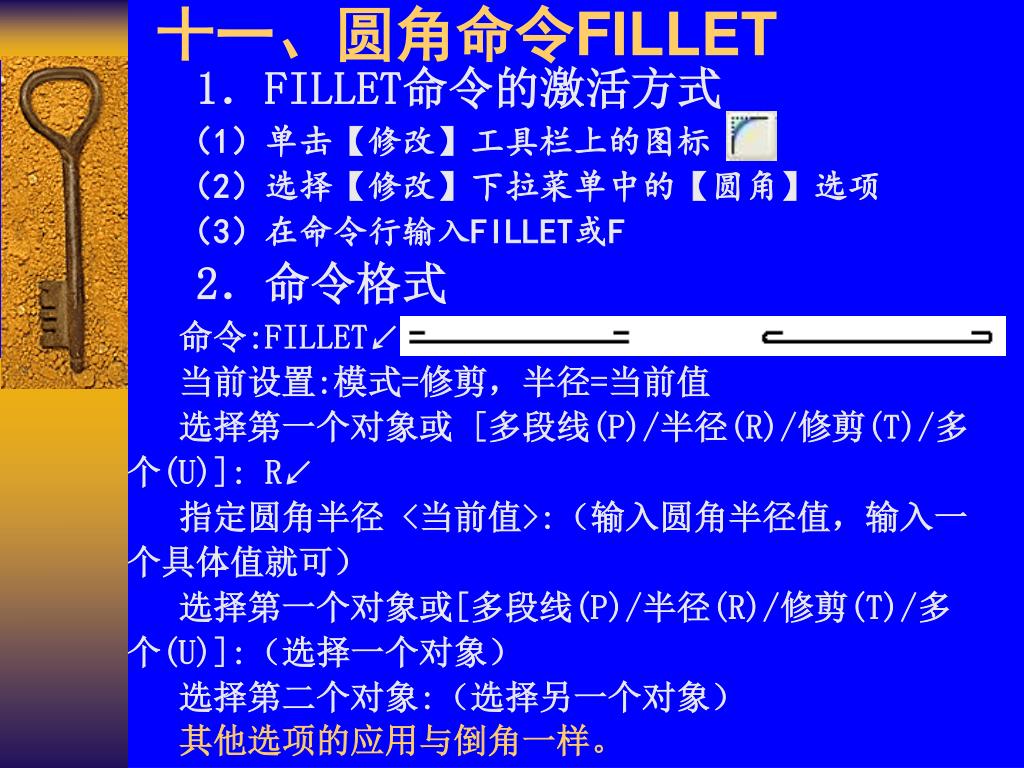

十一、圆角命令FILLET 1.FILLET命令的激活方式 (1)单击【修改】工具栏上的图标 (2)选择【修改】下拉菜单中的【圆角】选项 (3)在命令行输入FILLET或F 2.命令格式 命令:FILLET↙ 当前设置:模式=修剪,半径=当前值 选择第一个对象或 [多段线(P)/半径(R)/修剪(T)/多 个(U)]: R↙ 指定圆角半径 <当前值>:(输入圆角半径值,输入一 个具体值就可) 选择第一个对象或[多段线(P)/半径(R)/修剪(T)/多 个(U)]:(选择一个对象) 选择第二个对象:(选择另一个对象) 其他选项的应用与倒角一样。
十二、偏移命令OFFSET 1.OFFSET命令的激活方式 (1)单击【修改】工具栏上的图标 (2)选择【修改】下拉菜单中的【偏移】选项 (3)在命令行输入OFFSET或O 2.命令格式 命令:OFFSET↙ 指定偏移距离或[通过(T)]<当前值>: (1)若键入偏移距离并按回车键,系统提示: 选择要偏移的对象或<退出>:(选择要偏移的对象) 指定点以确定偏移所在一侧:(在要偏移对象的一侧指 定一点) 选择要偏移的对象或<退出>:(继续选择对象或按回车 键退出命令)

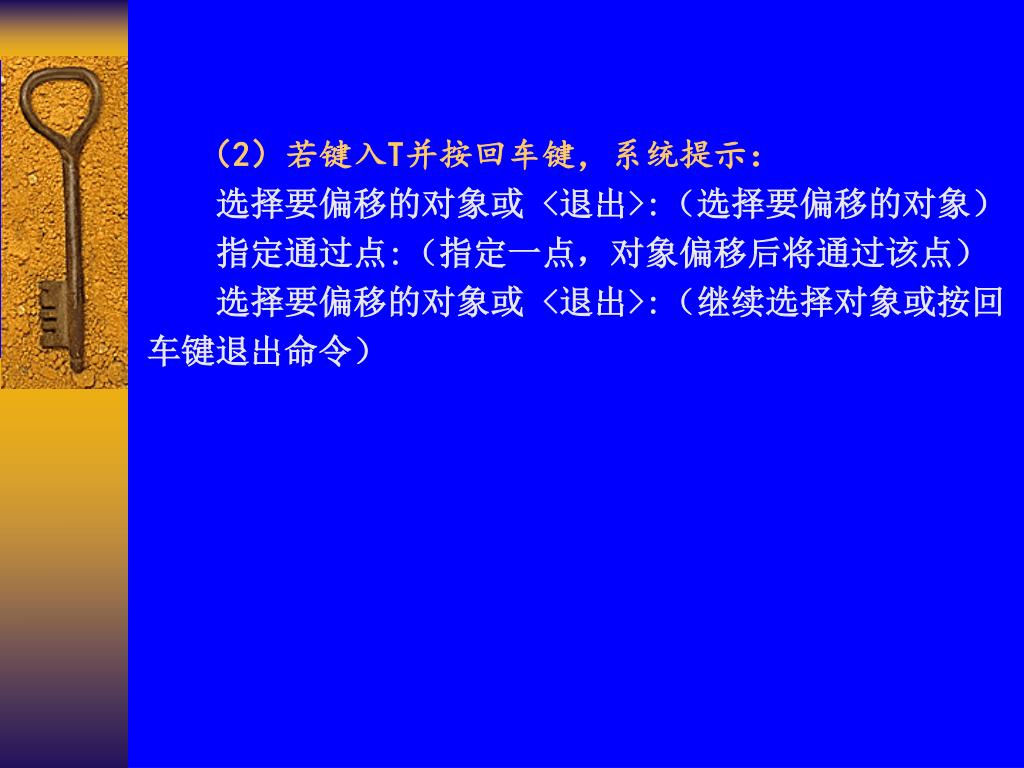

(2)若键入T并按回车键,系统提示: 选择要偏移的对象或 <退出>:(选择要偏移的对象) 指定通过点:(指定一点,对象偏移后将通过该点) 选择要偏移的对象或 <退出>:(继续选择对象或按回 车键退出命令)

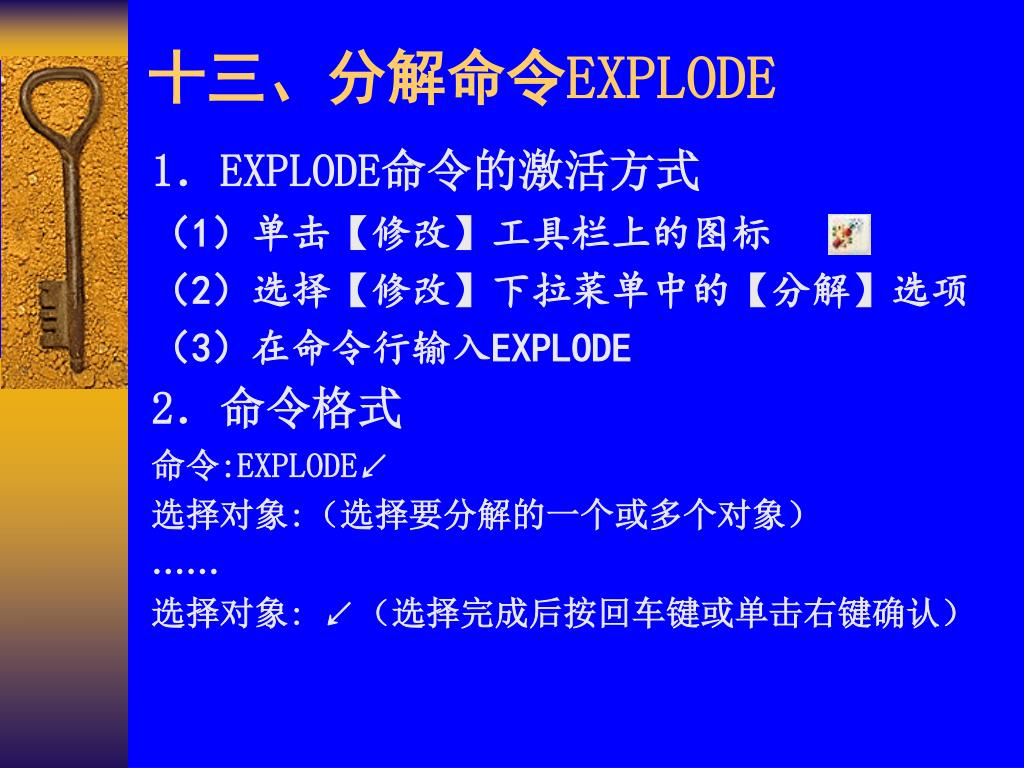

十三、分解命令EXPLODE 1.EXPLODE命令的激活方式 (1)单击【修改】工具栏上的图标 (2)选择【修改】下拉菜单中的【分解】选项 (3)在命令行输入EXPLODE 2.命令格式 命令:EXPLODE↙ 选择对象:(选择要分解的一个或多个对象) …… 选择对象: ↙(选择完成后按回车键或单击右键确认)

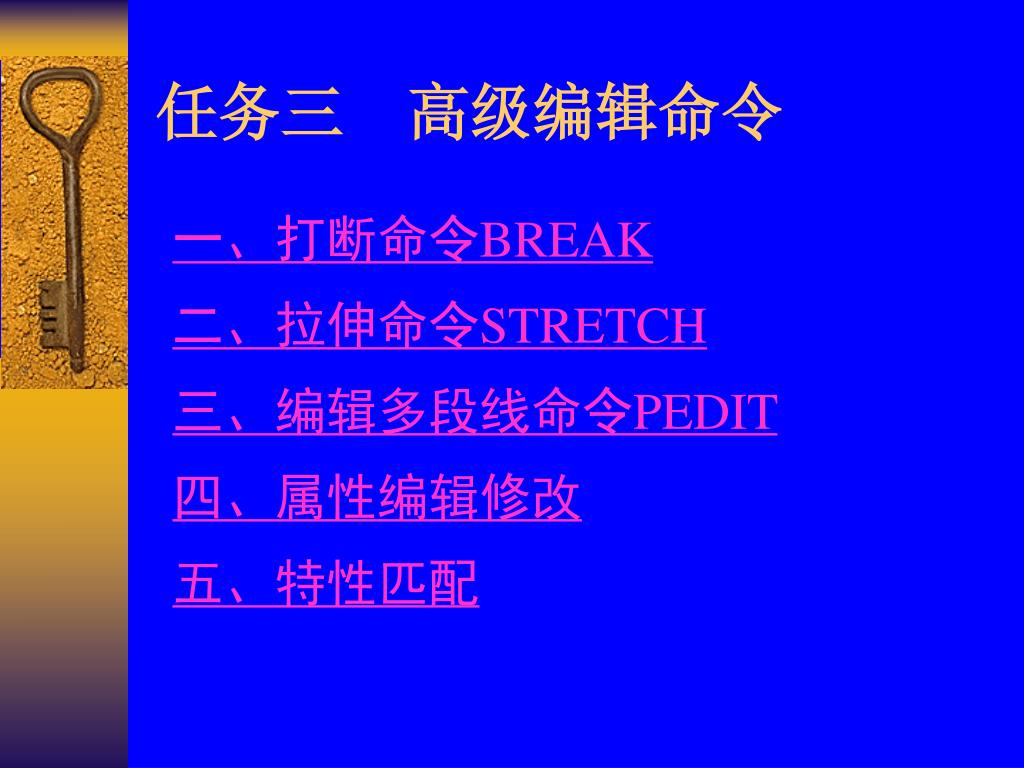

任务三 高级编辑命令 一、打断命令BREAK 二、拉伸命令STRETCH 三、编辑多段线命令PEDIT 四、属性编辑修改 五、特性匹配

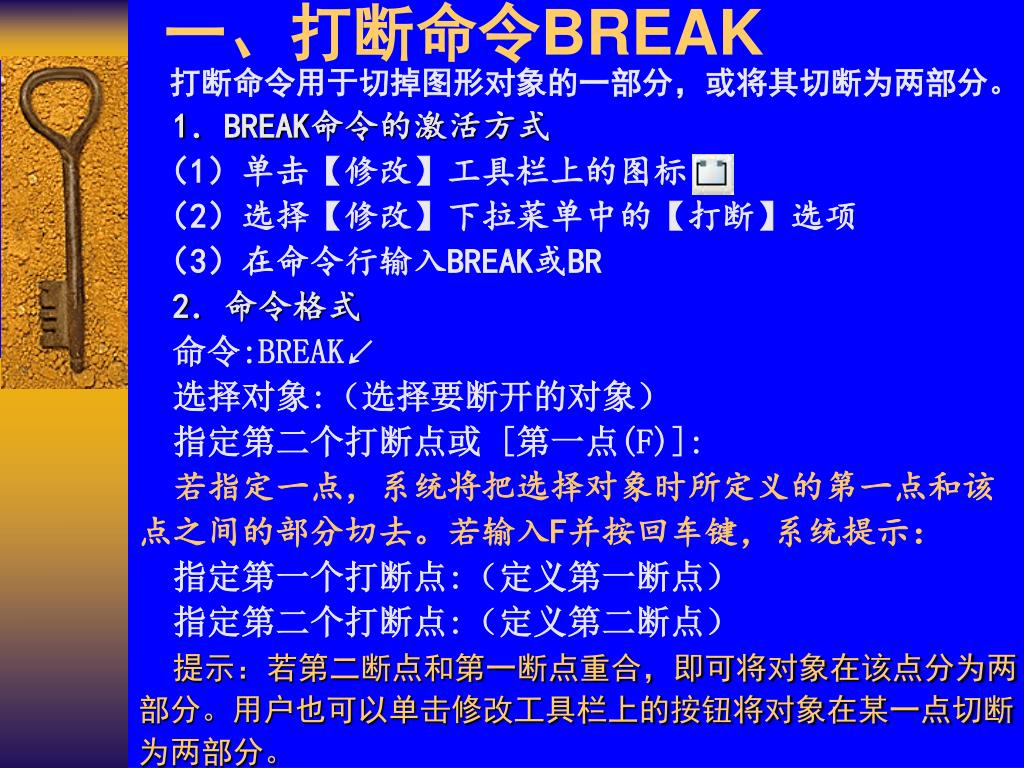

一、打断命令BREAK 打断命令用于切掉图形对象的一部分,或将其切断为两部分。 1.BREAK命令的激活方式 (1)单击【修改】工具栏上的图标 (2)选择【修改】下拉菜单中的【打断】选项 (3)在命令行输入BREAK或BR 2.命令格式 命令:BREAK↙ 选择对象:(选择要断开的对象) 指定第二个打断点或 [第一点(F)]: 若指定一点,系统将把选择对象时所定义的第一点和该 点之间的部分切去。若输入F并按回车键,系统提示: 指定第一个打断点:(定义第一断点) 指定第二个打断点:(定义第二断点) 提示:若第二断点和第一断点重合,即可将对象在该点分为两 部分。用户也可以单击修改工具栏上的按钮将对象在某一点切断 为两部分。

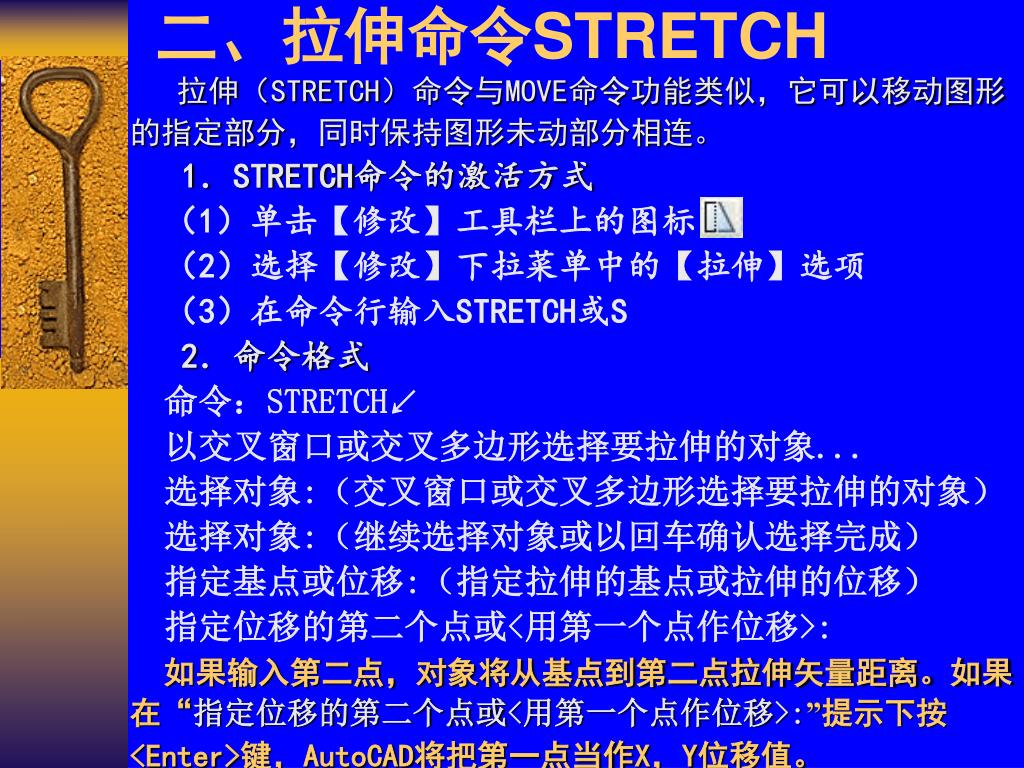

二、拉伸命令STRETCH 拉伸(STRETCH)命令与MOVE命令功能类似,它可以移动图形 的指定部分,同时保持图形未动部分相连。 1.STRETCH命令的激活方式 (1)单击【修改】工具栏上的图标 (2)选择【修改】下拉菜单中的【拉伸】选项 (3)在命令行输入STRETCH或S 2.命令格式 命令:STRETCH↙ 以交叉窗口或交叉多边形选择要拉伸的对象... 选择对象:(交叉窗口或交叉多边形选择要拉伸的对象) 选择对象:(继续选择对象或以回车确认选择完成) 指定基点或位移:(指定拉伸的基点或拉伸的位移) 指定位移的第二个点或<用第一个点作位移>: 如果输入第二点,对象将从基点到第二点拉伸矢量距离。如果 在“指定位移的第二个点或<用第一个点作位移>:”提示下按 <Enter>键,AutoCAD将把第一点当作X,Y位移值。

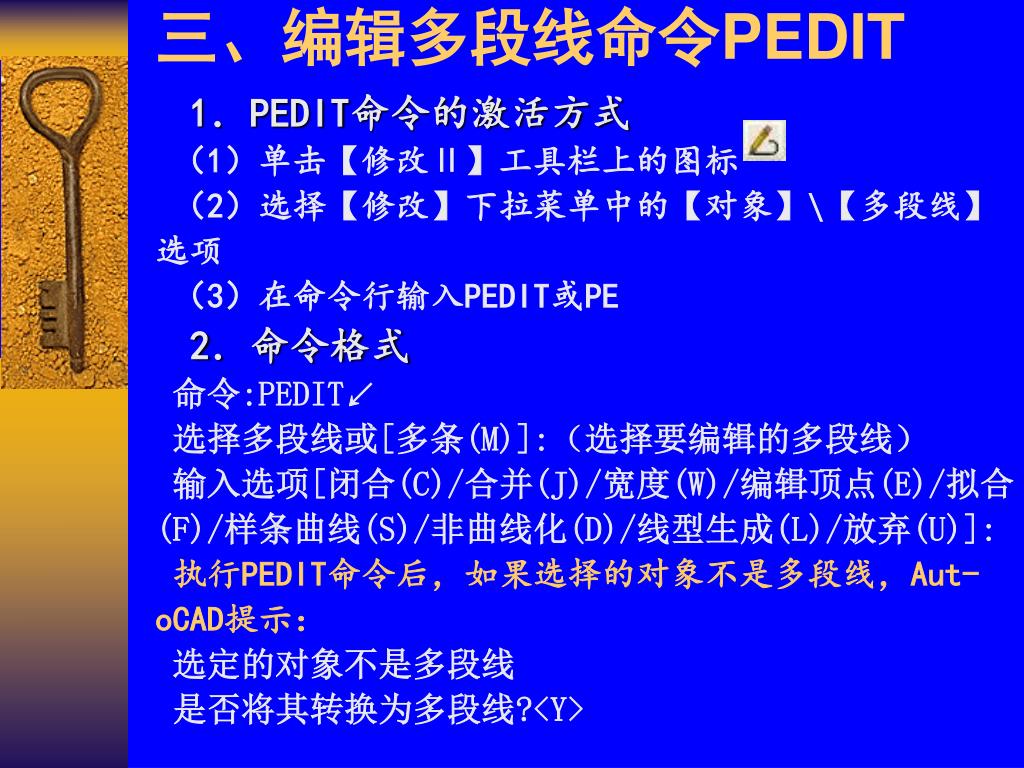

三、编辑多段线命令PEDIT 1.PEDIT命令的激活方式 (1)单击【修改Ⅱ】工具栏上的图标 (2)选择【修改】下拉菜单中的【对象】\【多段线】 选项 (3)在命令行输入PEDIT或PE 2.命令格式 命令:PEDIT↙ 选择多段线或[多条(M)]:(选择要编辑的多段线) 输入选项[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合 (F)/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]: 执行PEDIT命令后,如果选择的对象不是多段线,Aut- oCAD提示: 选定的对象不是多段线 是否将其转换为多段线?<Y>
四、属性编辑修改 AutoCAD提供了用于编辑图形特性的通用工具——特 性窗口。该窗口主要用于浏览、修改AutoCAD对象的特性。 1.命令的激活方式 (1)单击【标准】工具栏上的图标 (2)选择【修改】下拉菜单中的【特性】选项,或者选 择【工具】下拉菜单中的【对象特性管理器】选项 (3)在命令行输入PROPERTIES或PR 2.命令格式 命令执行后,系统弹出【特性】窗口,(在AutoCAD 2004中,双击某一图形对象,AutoCAD一般会自动打开【 特性】窗口,并在窗口中显示出该对象的全部特性)。用 户可以改变【特性】窗口的位置,调整它的大小。

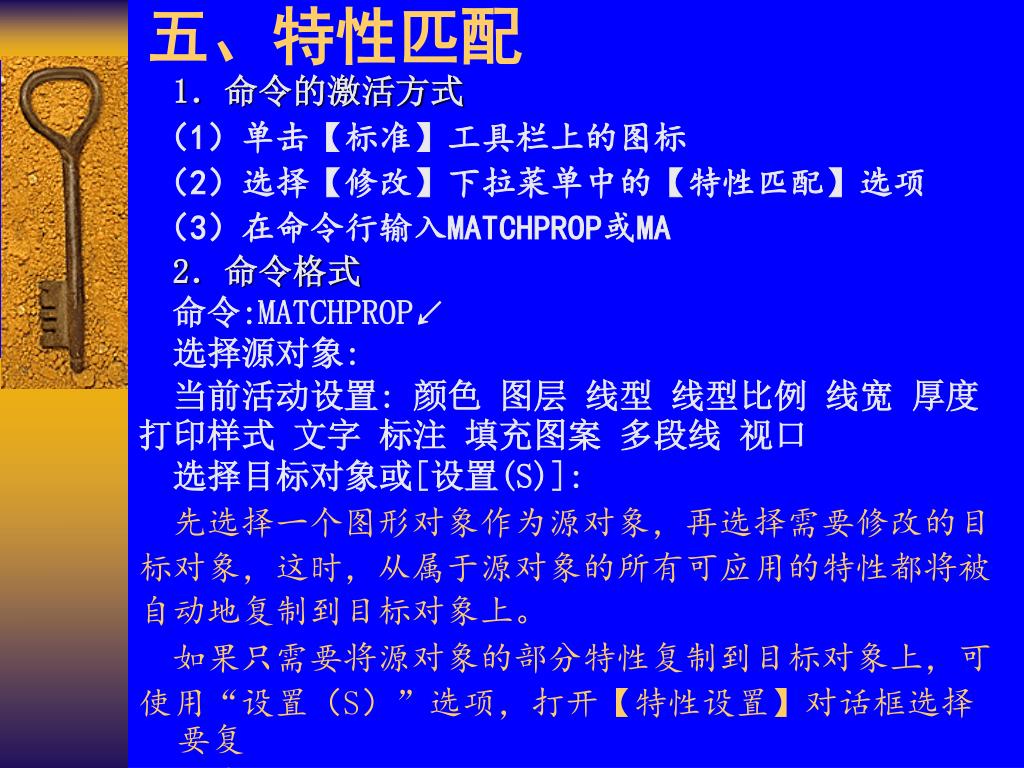

五、特性匹配 1.命令的激活方式 (1)单击【标准】工具栏上的图标 (2)选择【修改】下拉菜单中的【特性匹配】选项 (3)在命令行输入MATCHPROP或MA 2.命令格式 命令:MATCHPROP↙ 选择源对象: 当前活动设置: 颜色 图层 线型 线型比例 线宽 厚度 打印样式 文字 标注 填充图案 多段线 视口 选择目标对象或[设置(S)]: 先选择一个图形对象作为源对象,再选择需要修改的目 标对象,这时,从属于源对象的所有可应用的特性都将被 自动地复制到目标对象上。 如果只需要将源对象的部分特性复制到目标对象上,可 使用“设置(S)”选项,打开【特性设置】对话框选择要复 制的特性
●本单元小结 本单元介绍了基本编辑命令中的删除、复制、镜像、阵列、移动、旋转、缩放、剪切、延伸、倒角、圆角、偏移、炸开图形等命令的使用;介绍了打断、拉伸图形、多段线的编辑和属性编辑修改命令的使用技巧。本单元的内容对精确、高效绘制专业图形有较好的指导意义。

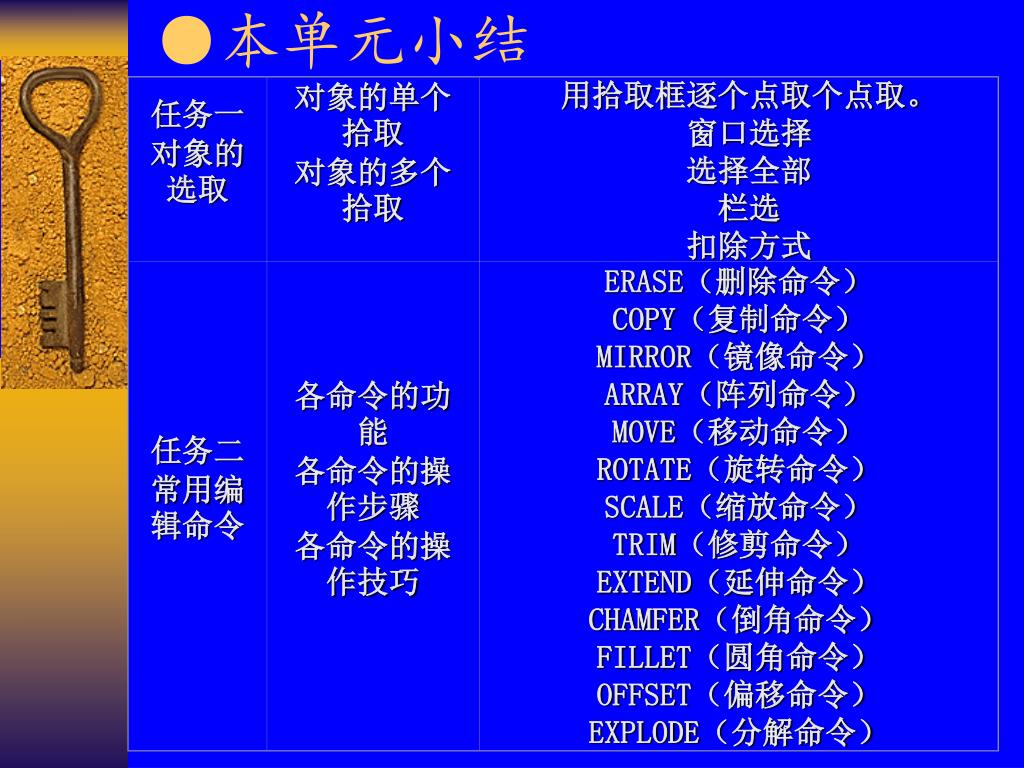

任务一 对象的选取 对象的单个拾取 对象的多个拾取 用拾取框逐个点取个点取。 窗口选择 选择全部 栏选 扣除方式 任务二 常用编辑命令 各命令的功能 各命令的操作步骤 各命令的操作技巧 ERASE(删除命令) COPY(复制命令) MIRROR(镜像命令) ARRAY(阵列命令) MOVE(移动命令) ROTATE(旋转命令) SCALE(缩放命令) TRIM(修剪命令) EXTEND(延伸命令) CHAMFER(倒角命令) FILLET(圆角命令) OFFSET(偏移命令) EXPLODE(分解命令) ●本单元小结

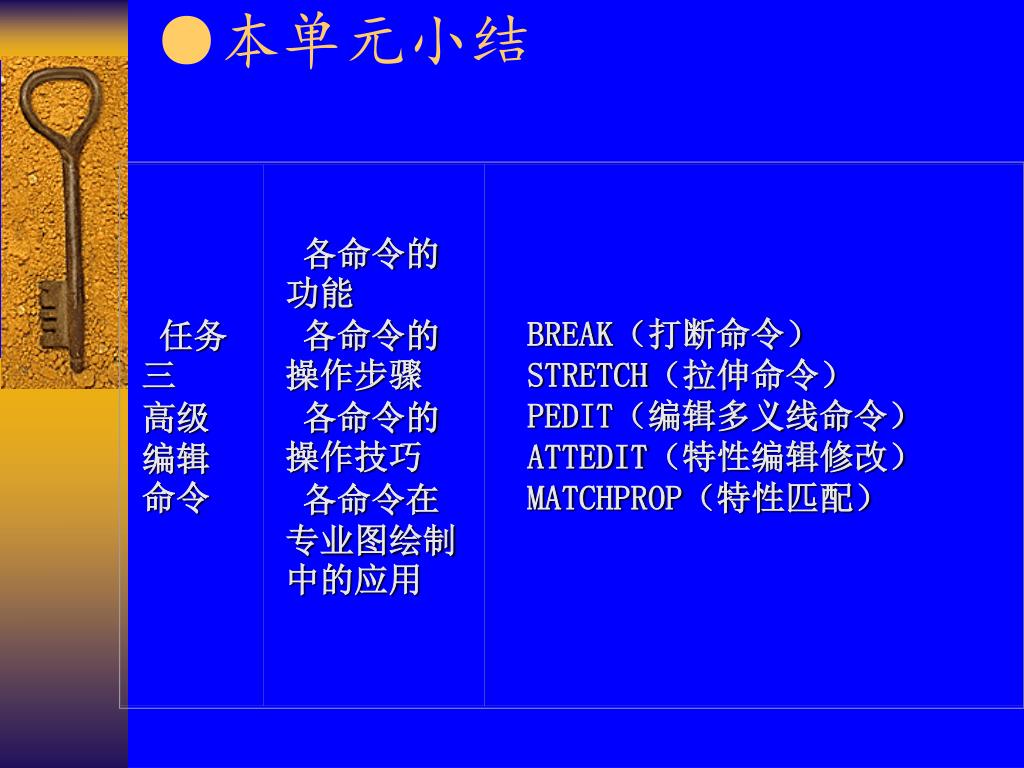

任务三 高级编辑命令 各命令的功能 各命令的操作步骤 各命令的操作技巧 各命令在专业图绘制中的应用 BREAK(打断命令) STRETCH(拉伸命令) PEDIT(编辑多义线命令) ATTEDIT(特性编辑修改) MATCHPROP(特性匹配) ●本单元小结
