  1. 第三章 影像媒體

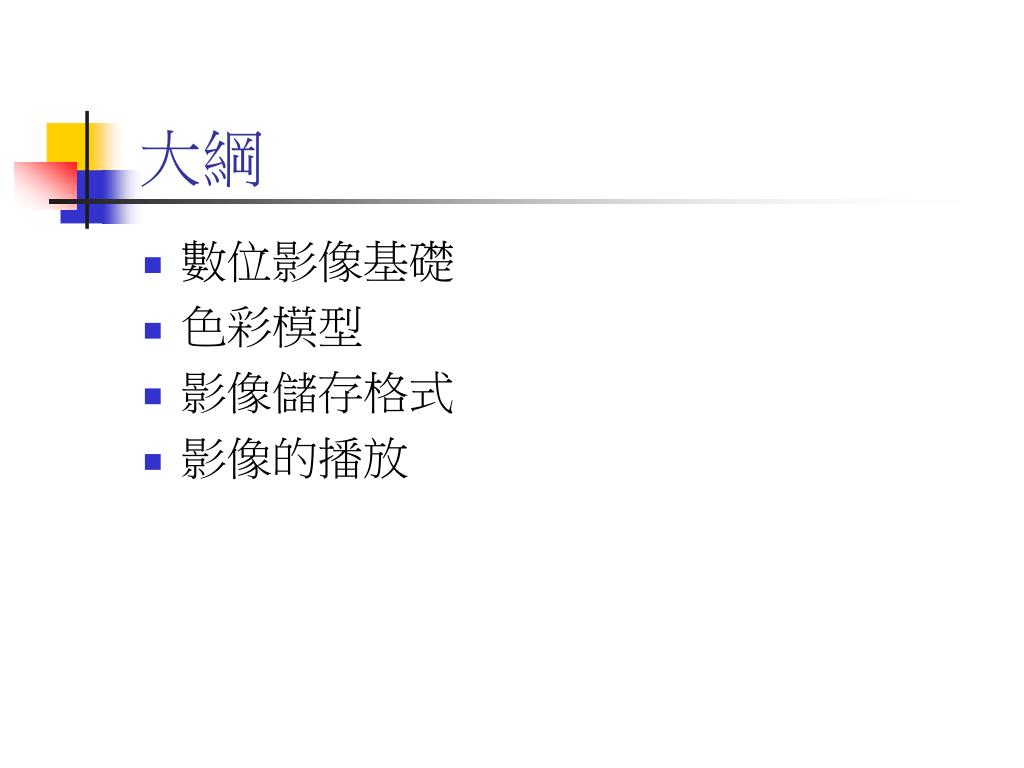

  2. 大綱 • 數位影像基礎 • 色彩模型 • 影像儲存格式 • 影像的播放

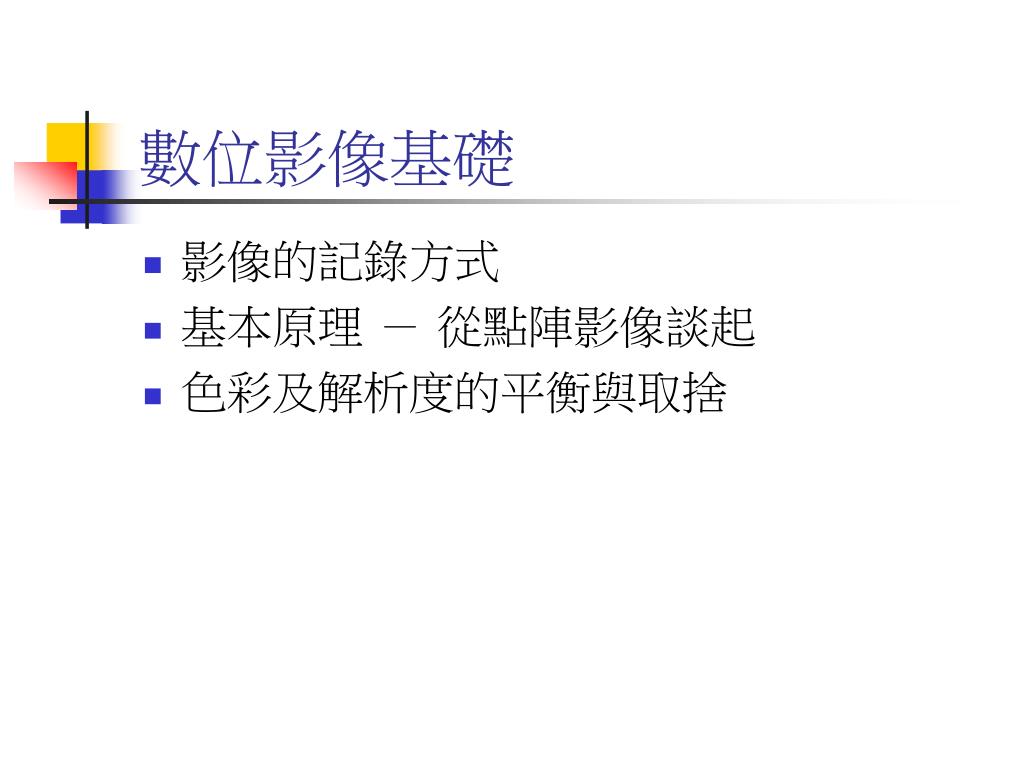

  3. 數位影像基礎 • 影像的記錄方式 • 基本原理－從點陣影像談起 • 色彩及解析度的平衡與取捨

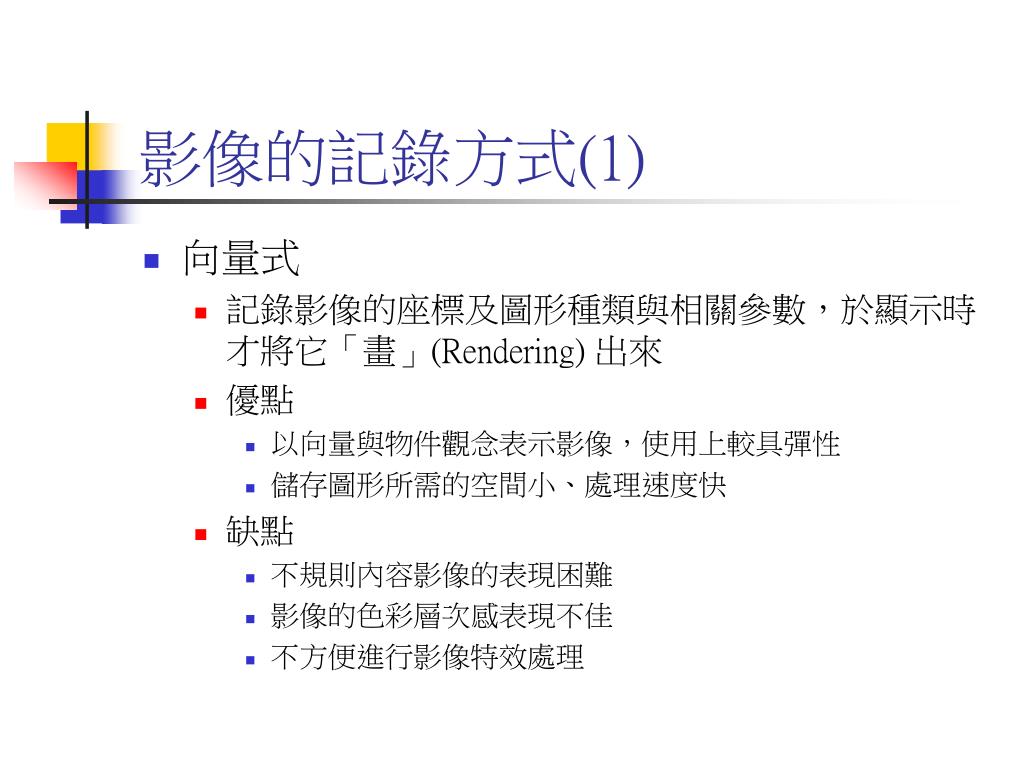

  4. 影像的記錄方式(1) • 向量式 • 記錄影像的座標及圖形種類與相關參數，於顯示時才將它「畫」(Rendering) 出來 • 優點 • 以向量與物件觀念表示影像，使用上較具彈性 • 儲存圖形所需的空間小、處理速度快 • 缺點 • 不規則內容影像的表現困難 • 影像的色彩層次感表現不佳 • 不方便進行影像特效處理

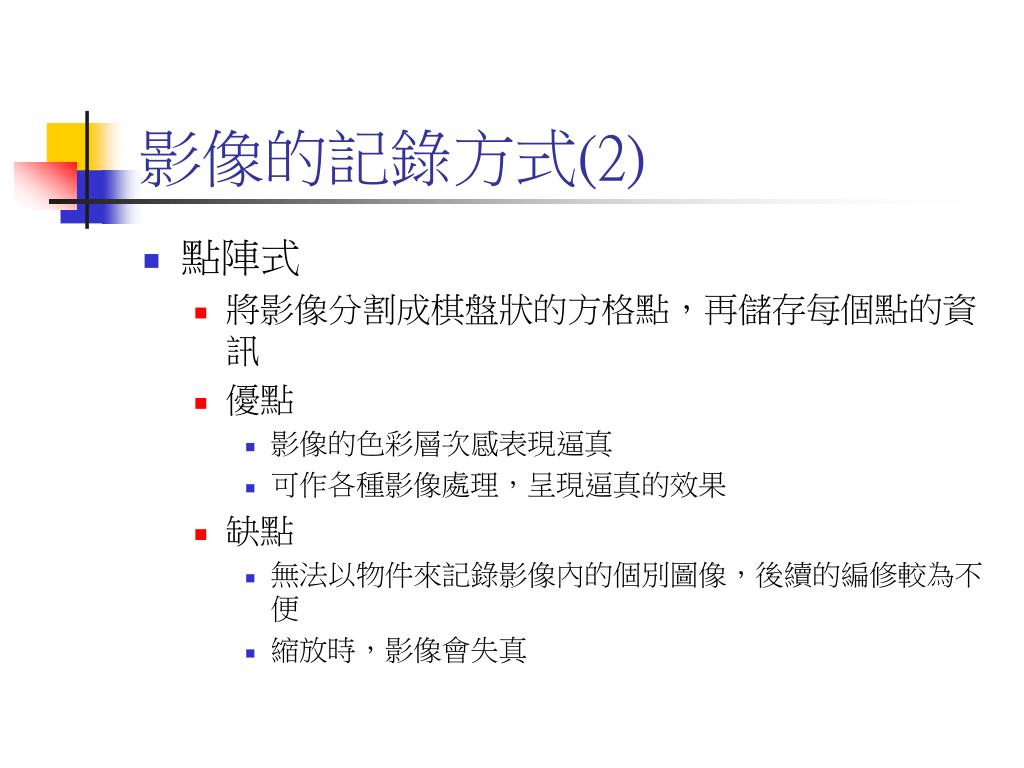

  5. 影像的記錄方式(2) • 點陣式 • 將影像分割成棋盤狀的方格點，再儲存每個點的資訊 • 優點 • 影像的色彩層次感表現逼真 • 可作各種影像處理，呈現逼真的效果 • 缺點 • 無法以物件來記錄影像內的個別圖像，後續的編修較為不便 • 縮放時，影像會失真

  6. 基本原理－從點陣影像談起(1) • 像素(pixel) • 「點」是構成影像的基本單位，稱為「像素」 • 影像大小 • 影像的長度和寬度，單位為像素的個數 • 解析度 • 在攝製影像時，單位長度所包含的像素個數，稱為解析度 • 解析度愈高，影像看起來就愈精細 • 深度 • 一個像素所需使用的位元數

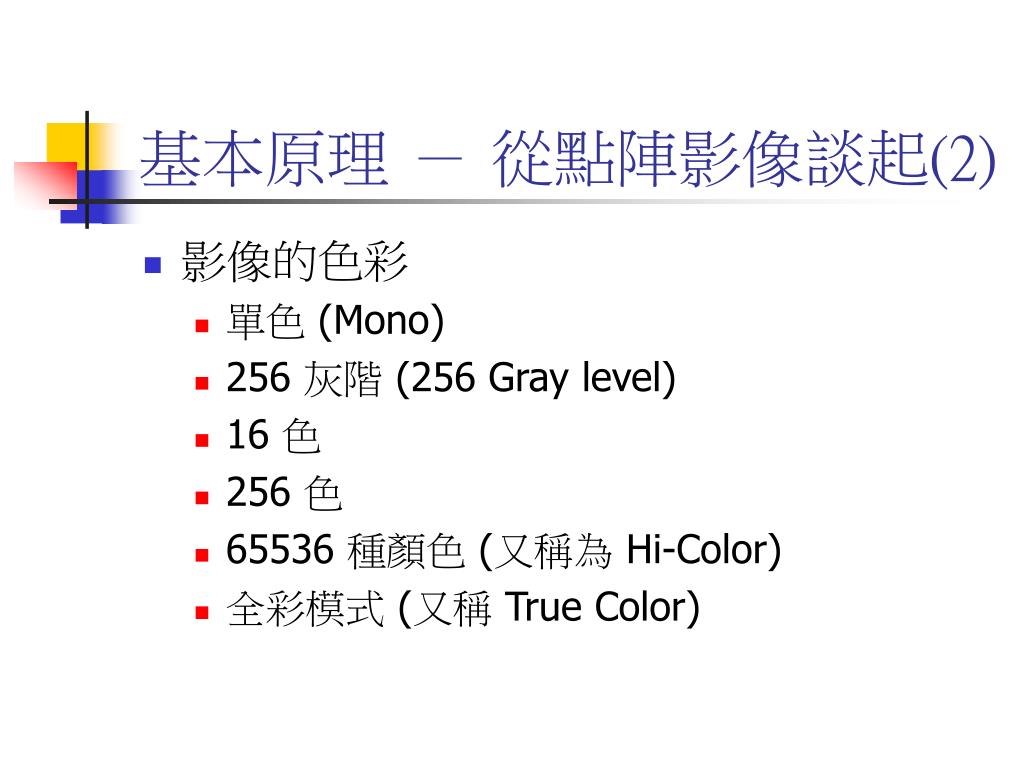

  7. 基本原理－從點陣影像談起(2) • 影像的色彩 • 單色(Mono) • 256 灰階(256 Gray level) • 16 色 • 256 色 • 65536 種顏色(又稱為Hi-Color) • 全彩模式(又稱True Color)

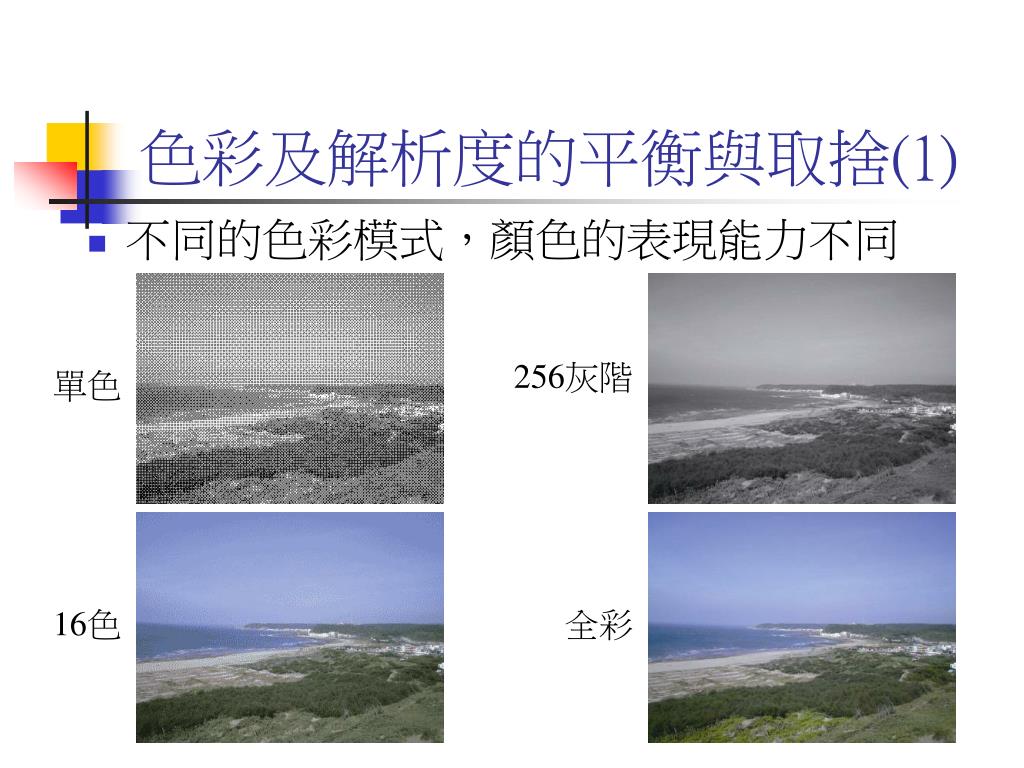

  8. 色彩及解析度的平衡與取捨(1) • 不同的色彩模式，顏色的表現能力不同 256灰階 單色 16色 全彩

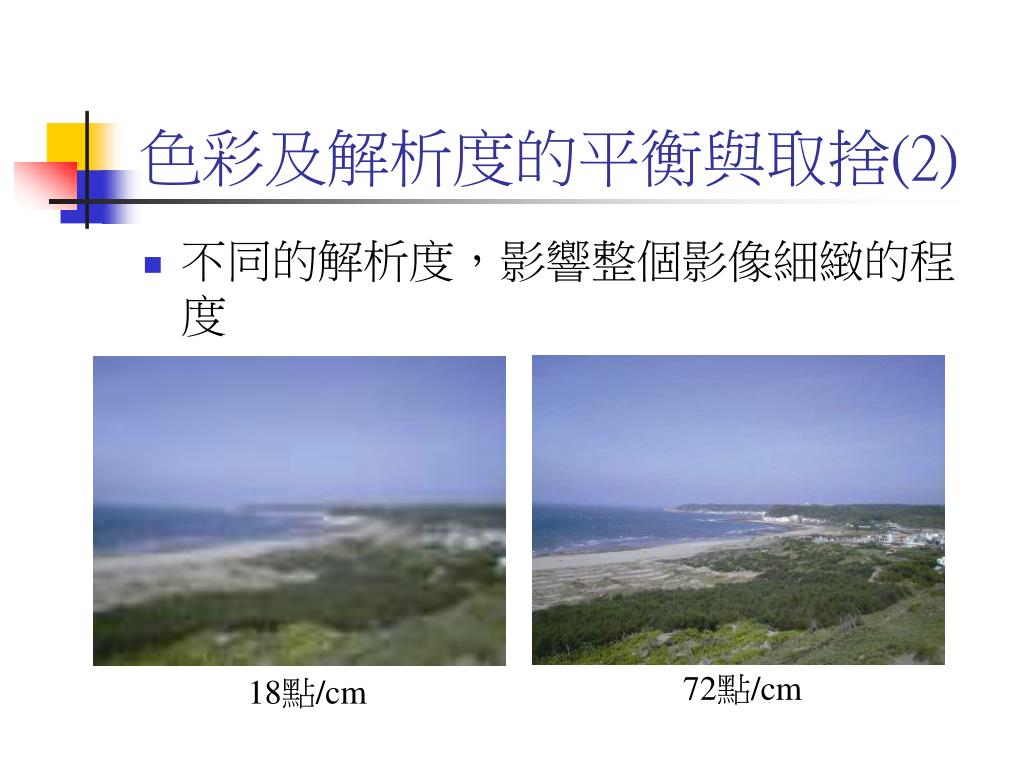

  9. 色彩及解析度的平衡與取捨(2) • 不同的解析度，影響整個影像細緻的程度 72點/cm 18點/cm

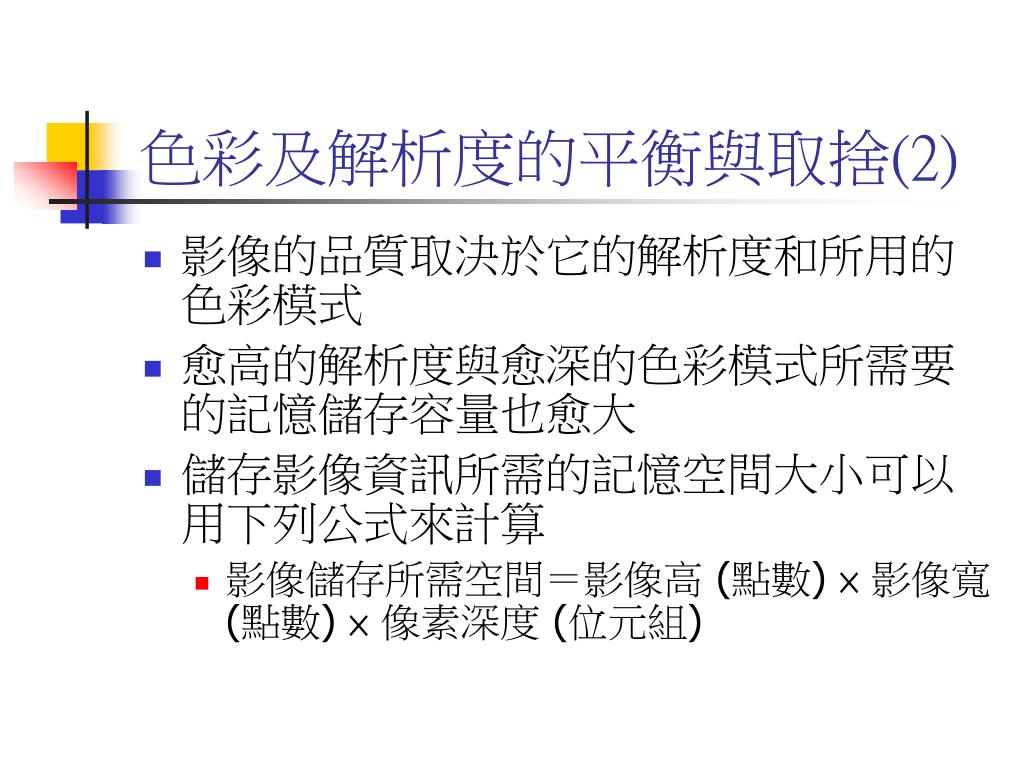

  10. 色彩及解析度的平衡與取捨(2) • 影像的品質取決於它的解析度和所用的色彩模式 • 愈高的解析度與愈深的色彩模式所需要的記憶儲存容量也愈大 • 儲存影像資訊所需的記憶空間大小可以用下列公式來計算 • 影像儲存所需空間＝影像高(點數) ×影像寬(點數) ×像素深度(位元組)

  11. 色彩模型 • RGB 色光的「加色」效果 • 顏料的「减色」效果 • 顏色的真實感受

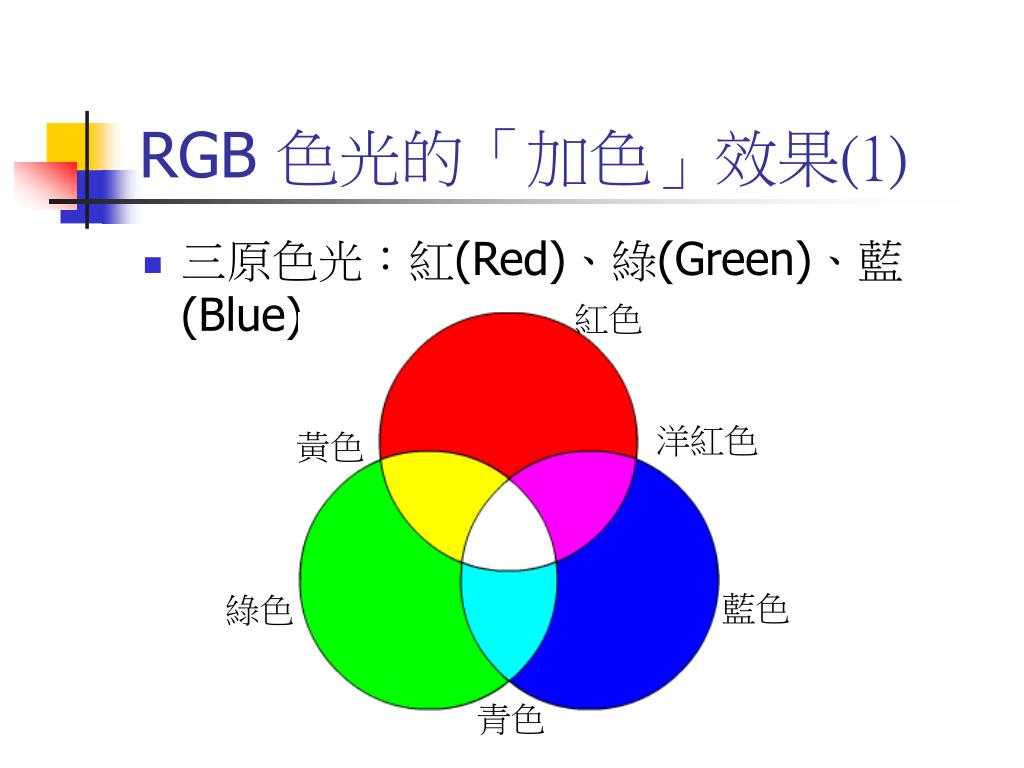

  12. 紅色 洋紅色 黃色 藍色 綠色 青色 RGB 色光的「加色」效果(1) • 三原色光：紅(Red)、綠(Green)、藍(Blue)

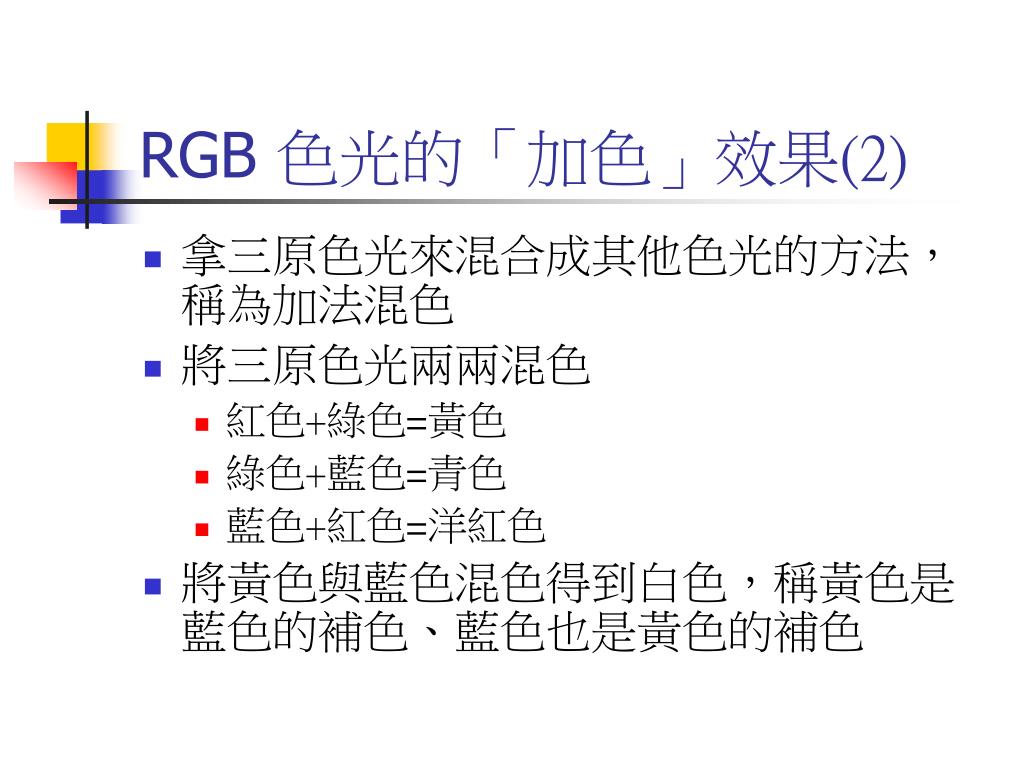

  13. RGB 色光的「加色」效果(2) • 拿三原色光來混合成其他色光的方法，稱為加法混色 • 將三原色光兩兩混色 • 紅色+綠色=黃色 • 綠色+藍色=青色 • 藍色+紅色=洋紅色 • 將黃色與藍色混色得到白色，稱黃色是藍色的補色、藍色也是黃色的補色

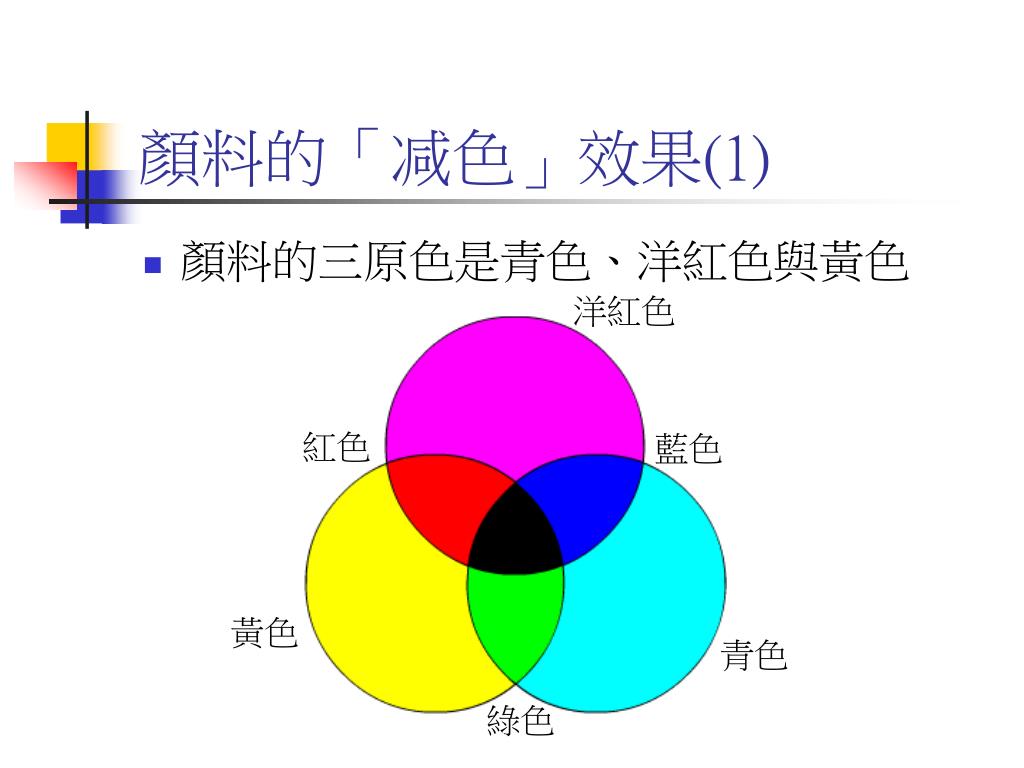

  14. 紅色 藍色 黃色 青色 綠色 顏料的「减色」效果(1) • 顏料的三原色是青色、洋紅色與黃色 洋紅色

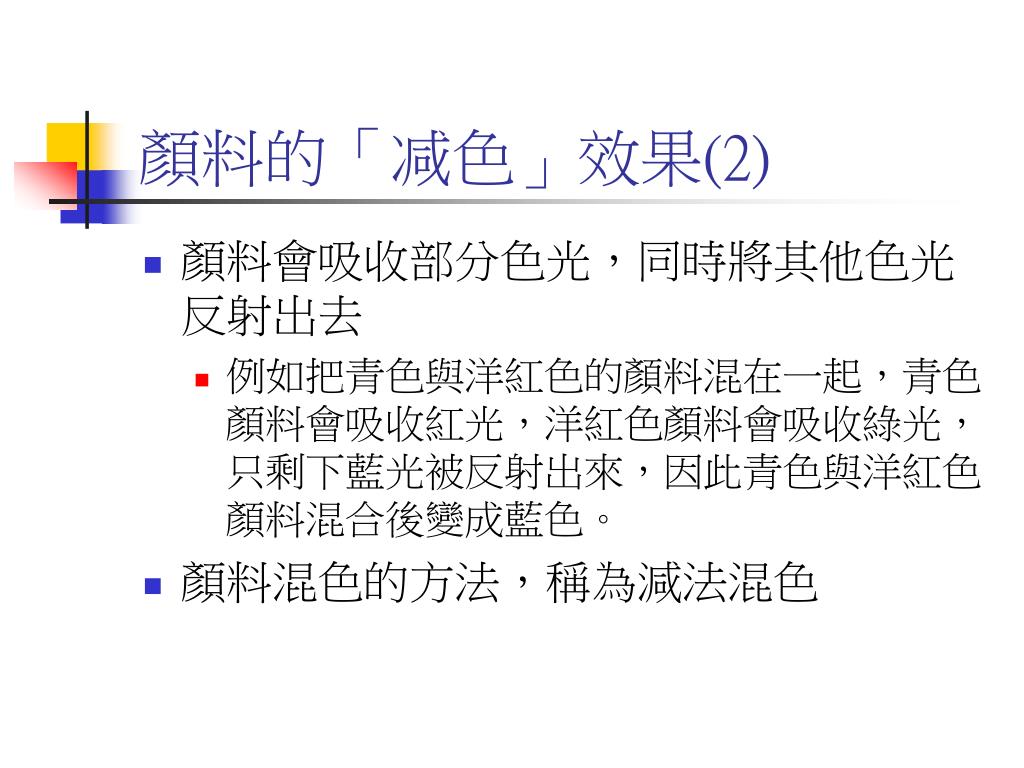

  15. 顏料的「减色」效果(2) • 顏料會吸收部分色光，同時將其他色光反射出去 • 例如把青色與洋紅色的顏料混在一起，青色顏料會吸收紅光，洋紅色顏料會吸收綠光，只剩下藍光被反射出來，因此青色與洋紅色顏料混合後變成藍色。 • 顏料混色的方法，稱為減法混色

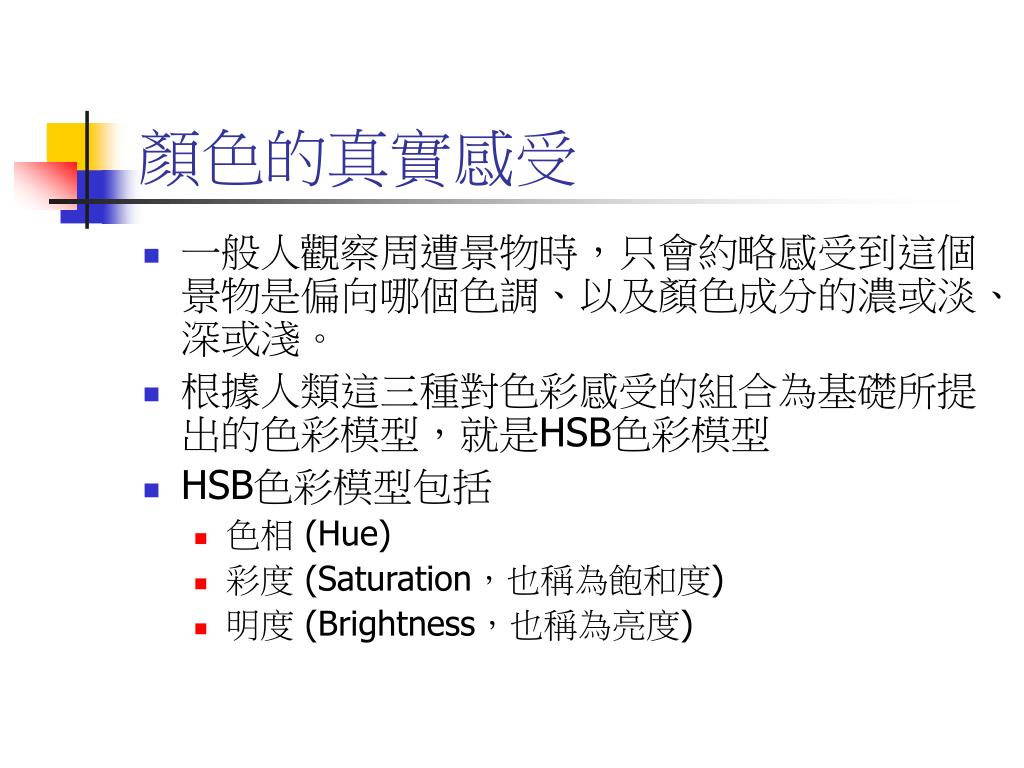

  16. 顏色的真實感受 • 一般人觀察周遭景物時，只會約略感受到這個景物是偏向哪個色調、以及顏色成分的濃或淡、深或淺。 • 根據人類這三種對色彩感受的組合為基礎所提出的色彩模型，就是HSB色彩模型 • HSB色彩模型包括 • 色相(Hue) • 彩度(Saturation，也稱為飽和度) • 明度(Brightness，也稱為亮度)

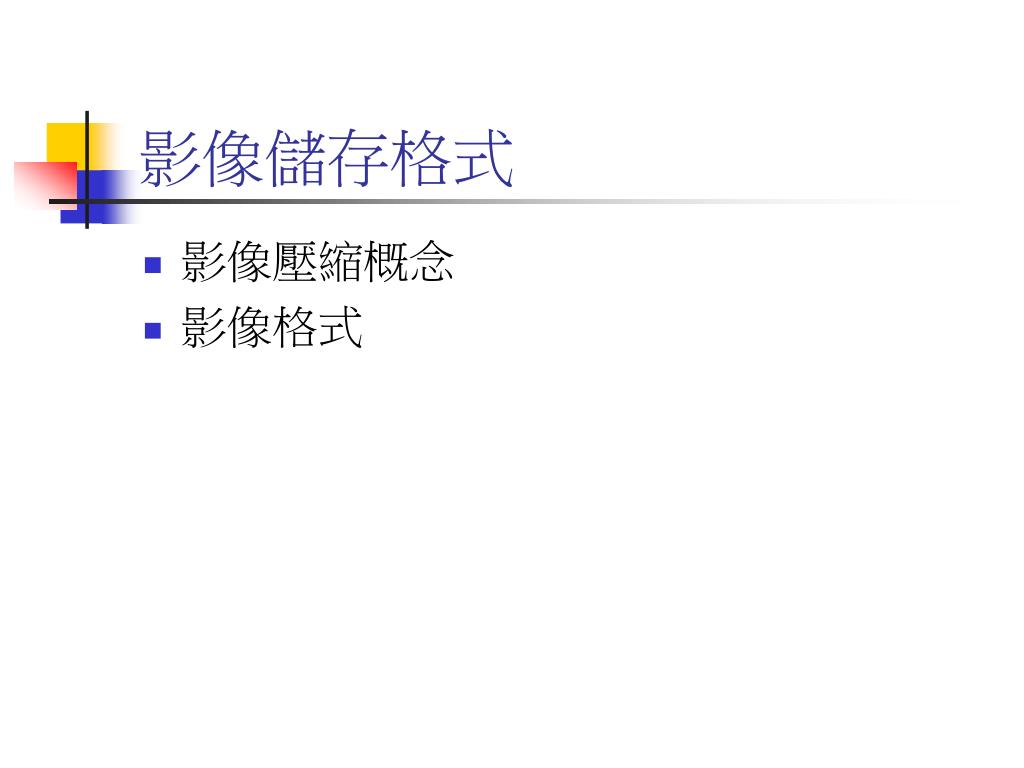

  17. 影像儲存格式 • 影像壓縮概念 • 影像格式

  18. 影像壓縮概念 • 影像壓縮的基本原理是 • 將影像中重複的部份去掉(無損壓縮) • 不重要的部分去掉(略損壓縮) • 影像壓縮方法 • 變動長度編碼法 • 只記錄資料中重複多次內容的細節與出現的次數 • 離散餘弦轉換 • 將影像中較不重要的部分去掉，僅保留重要資訊

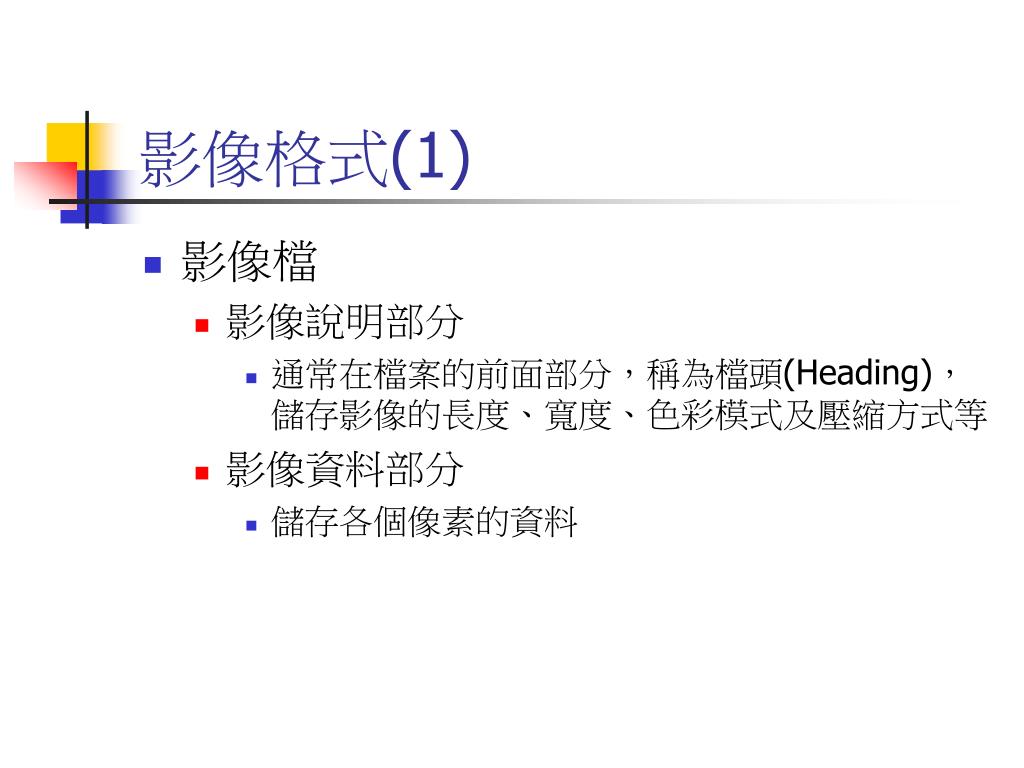

  19. 影像格式(1) • 影像檔 • 影像說明部分 • 通常在檔案的前面部分，稱為檔頭(Heading)，儲存影像的長度、寬度、色彩模式及壓縮方式等 • 影像資料部分 • 儲存各個像素的資料

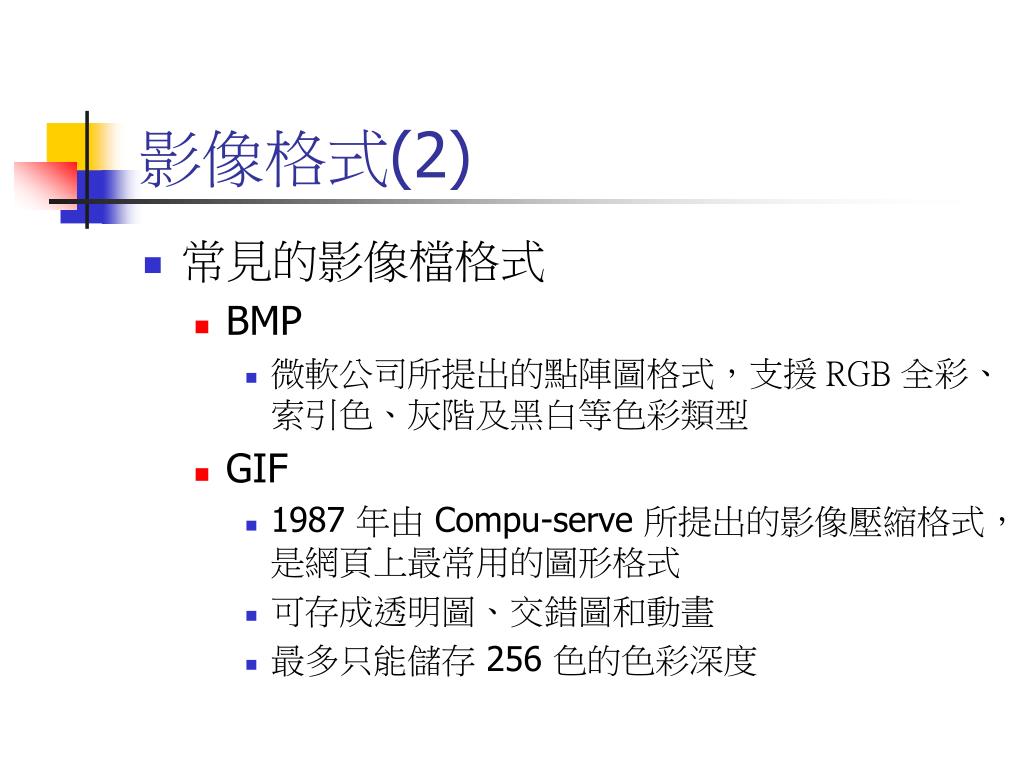

  20. 影像格式(2) • 常見的影像檔格式 • BMP • 微軟公司所提出的點陣圖格式，支援 RGB 全彩、索引色、灰階及黑白等色彩類型 • GIF • 1987 年由Compu-serve 所提出的影像壓縮格式，是網頁上最常用的圖形格式 • 可存成透明圖、交錯圖和動畫 • 最多只能儲存256 色的色彩深度

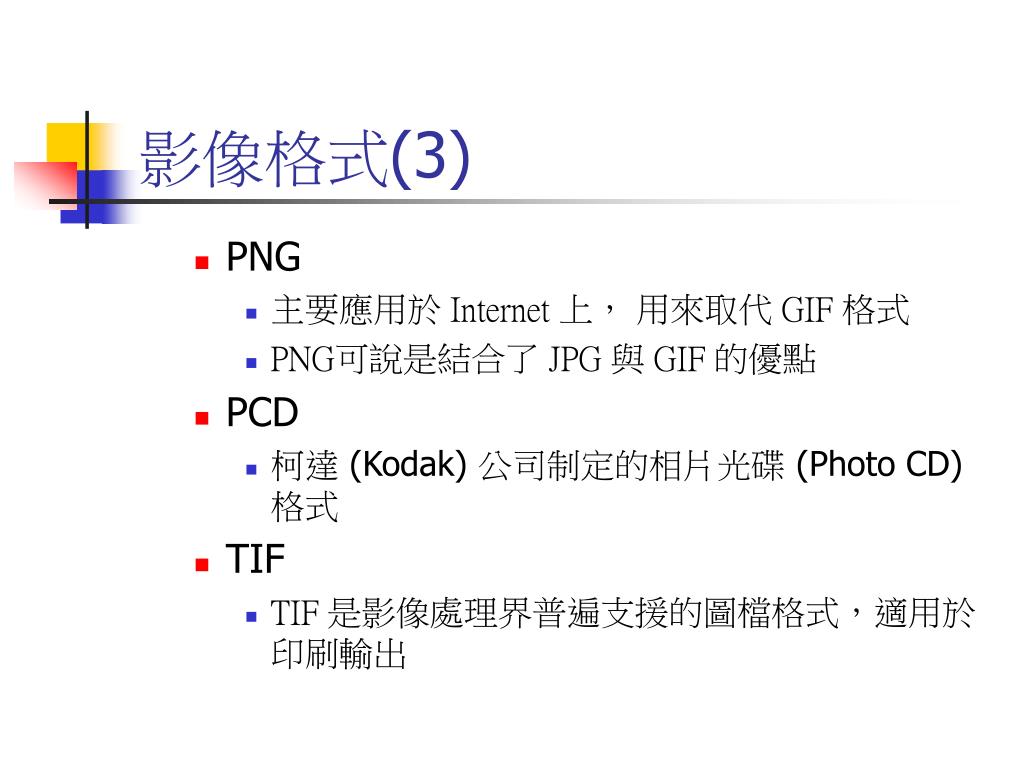

  21. 影像格式(3) • PNG • 主要應用於 Internet 上， 用來取代 GIF 格式 • PNG可說是結合了 JPG 與 GIF 的優點 • PCD • 柯達(Kodak) 公司制定的相片光碟(Photo CD) 格式 • TIF • TIF 是影像處理界普遍支援的圖檔格式，適用於印刷輸出

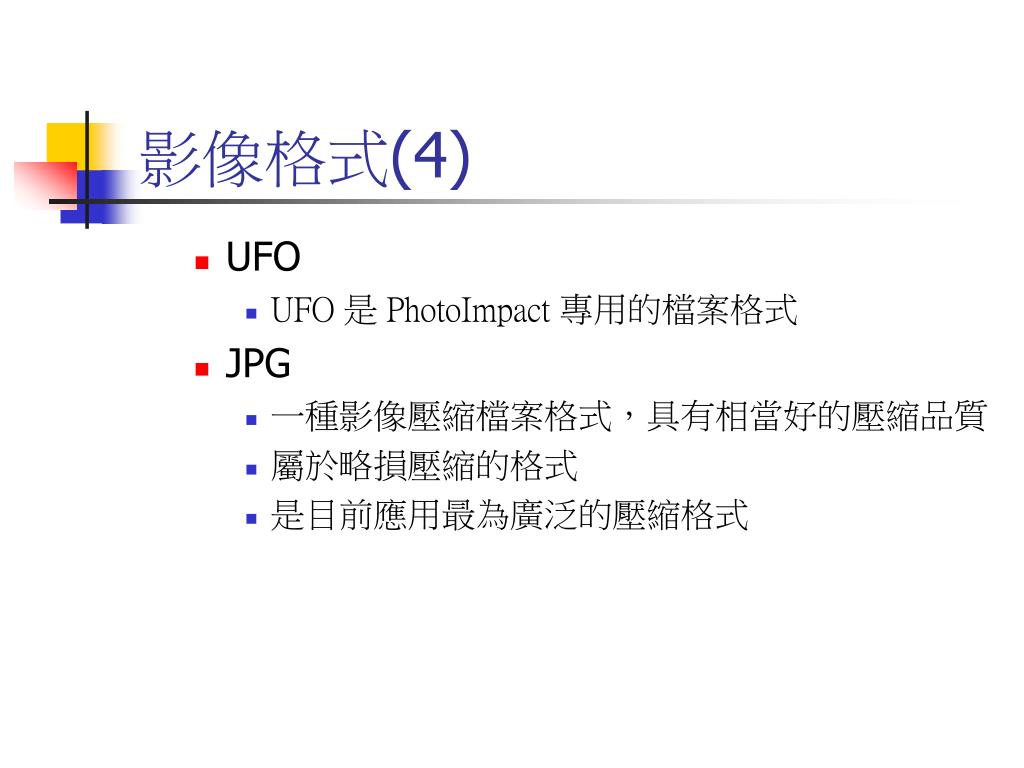

  22. 影像格式(4) • UFO • UFO 是 PhotoImpact 專用的檔案格式 • JPG • 一種影像壓縮檔案格式，具有相當好的壓縮品質 • 屬於略損壓縮的格式 • 是目前應用最為廣泛的壓縮格式

  23. 影像的播放 • 利用Windows 系統本身的預覽功能 • 使用IE 瀏覽器 • 使用ACDSee

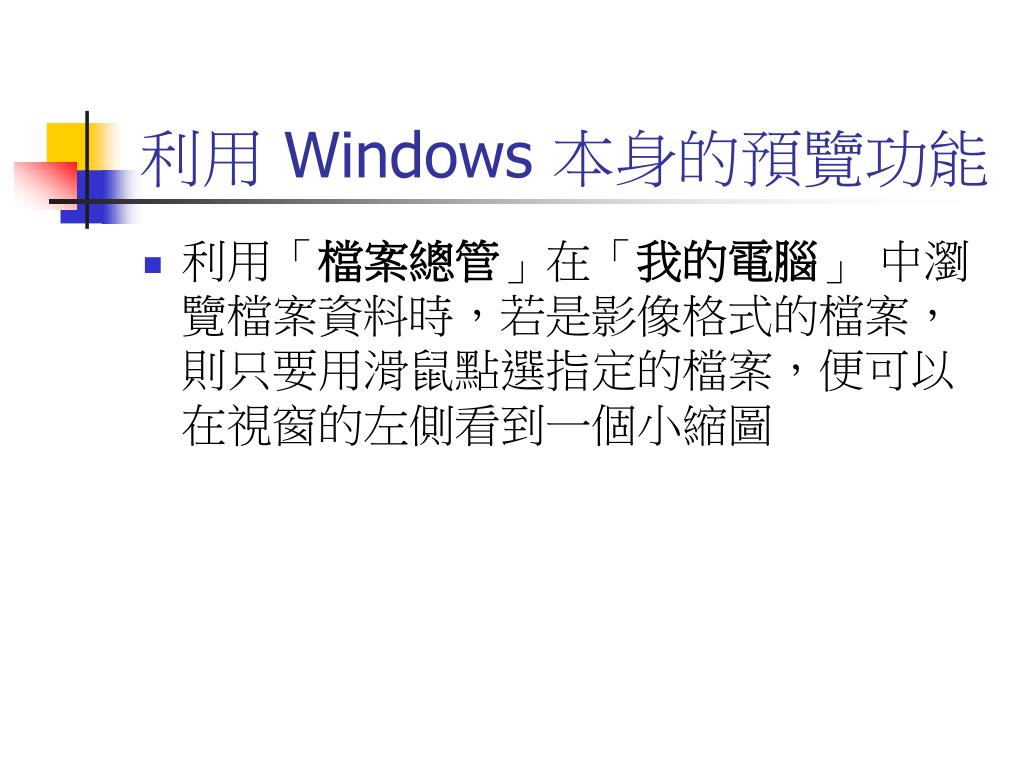

  24. 利用Windows 本身的預覽功能 • 利用「檔案總管」在「我的電腦」中瀏覽檔案資料時，若是影像格式的檔案，則只要用滑鼠點選指定的檔案，便可以在視窗的左側看到一個小縮圖

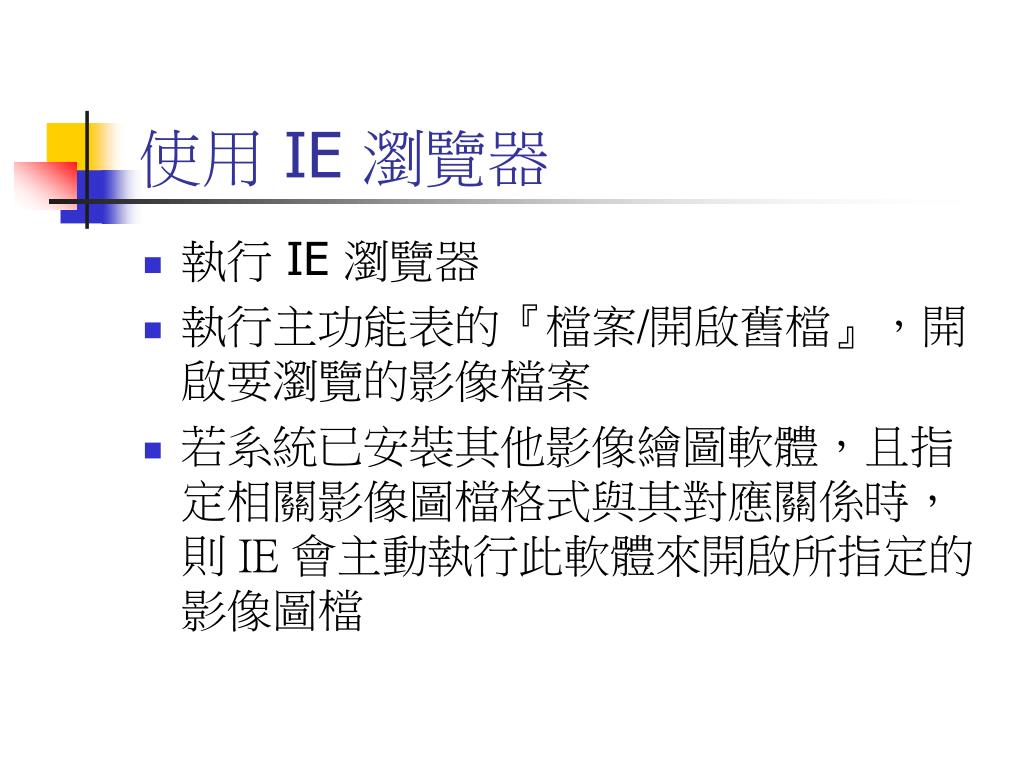

  25. 使用IE 瀏覽器 • 執行IE 瀏覽器 • 執行主功能表的『檔案/開啟舊檔』，開啟要瀏覽的影像檔案 • 若系統已安裝其他影像繪圖軟體，且指定相關影像圖檔格式與其對應關係時，則 IE 會主動執行此軟體來開啟所指定的影像圖檔

  26. 使用ACDSee • ACDSee是一個共享軟體 • 請直接到ACD Systems公司去下載試用版(7.0版) • 下載完成，請按照指示安裝 • 安裝完成後，有七天試用期。 • 若以e-mail向ACD System公司申請解除鎖定密碼 ，則可以有30天的試用期。
