  1. 第五章 设备窗口组态 第五章 设备窗口组态

  2. 第五章 设备窗口组态 设备窗口 设备窗口是MCGS系统的重要组成部分,它负责建立系统与外部硬件设备的连接。在系统运行过程中,设备构件由设备窗口统一调度管理,通过通道连接,向实时数据库提供从外部设备采集到的数据,再由实时数据库将控制命令输出到外部设备,以便进行控制运算和流程调度,实现对设备工作状态的实时检测和对工业过程的自动控制。

  3. 第五章 设备窗口组态 设备构件 MCGS对设备的管理采用开放式结构,在实际应用中,可以很方便地定制并增加所需的设备构件,不断充实设备工具箱。

  4. 第五章 设备窗口组态 设备窗口组态过程 进行设备窗口的组态工作时,首先要添加所用设备的驱动程序到设备工具箱,然后将该设备放置到MCGS的“设备窗口”中。在窗口内设置该设备的“基本属性”,并完成“通道连接”、“设备调试”和“数据处理”的工作。

  5. 第五章 设备窗口组态 添加设备 将中泰PC-6310采集板卡添加到设备窗口。

  6. 第五章 设备窗口组态 添加设备 将泓格i-7012、西门子_S7-300/400MPI及宇光_AI808仪表添加到设备窗口。

  7. 第五章 设备窗口组态 欧姆龙PLC(HostLink)设备组态 在某控制系统中用一台型号为C200HE的欧姆龙PLC(HostLink协议)作为输入/输出设备,把从现场检测到的被控参数经过RS232通讯接口送入工控机中MCGS的实时数据库中,工控机将控制命令和参数经RS232通讯接口送入PLC。

  8. 第五章 设备窗口组态 变量名称 变量类型 初值 PLC数据区地址 R/W类型 备注 No1_28V 数值型 0 DMWD11 只读 1#设备28.5v电源 No1_P15V 数值型 0 DMWD12 只读 1#设备+15V No1_N15V 数值型 0 DMWD13 只读 1#设备-15V No1_P6V 数值型 0 DMWD14 只读 1#设备+6V No1_P5V 数值型 0 DMWD15 只读 1#设备+5V No1_检波 数值型 0 DMWD16 只读 1#设备和路检波 No1_功率 数值型 0 DMWD17 只读 1#设备本振功率 No1_右偏 数值型 0 DMWD18 只读 1#设备起始右偏(V) AlmL1_28V 数值型 0 DMWB71 只写 1#设备28.5V电源下限 AlmL1_P15V 数值型 0 DMWB72 只写 1#设备+15V下限 AlmL1_N15V 数值型 0 DMWB73 只写 1#设备-15V下限 AlmL1_P6V 数值型 0 DMWB74 只写 1#设备+6V下限 AlmL1_P5V 数值型 0 DMWB75 只写 1#设备+5V下限 AlmL1_检波 数值型 0 DMWB76 只写 1#设备和路检波下限 AlmL1_功率 数值型 0 DMWB77 只写 1#设备本振功率下限 AlmL1_右偏 数值型 0 DMWB78 只写 1#设备起始右偏下限 No1_循环数 数值型 1 DMWB79 只写 1#设备循环次数 数据变量及PLC地址分配对照表 PLC向MCGS传送的数据包括四组变量,每组含8个数值型变量,6个开关型变量,MCGS向PLC传送的数据包括四组变量,每组含16个数值型变量,6个开关型变量。 以1#设备为例

  9. 第五章 设备窗口组态 变量名称 变量类型 初值 PLC数据区地址 R/W类型 备注 AlmH1_28V 数值型 0 DMWB81 只写 1#设备28.5V电源上限 AlmH1_P15V 数值型 0 DMWB82 只写 1#设备+15V上限 AlmH1_N15V 数值型 0 DMWB83 只写 1#设备-15V上限 AlmH1_P6V 数值型 0 DMWB84 只写 1#设备+6V上限 AlmH1_P5V 数值型 0 DMWB85 只写 1#设备+5V上限 AlmH1_检波 数值型 0 DMWB86 只写 1#设备检波上限 AlmH1_功率 数值型 0 DMWB87 只写 1#设备本振功率上限 AlmH1_右偏 数值型 0 DMWB88 只写 1#设备起始右偏上限 No1_2S脉冲 开关型 0 IR13.1 只读 1#设备存盘脉冲 No1_报警 开关型 0 IR13.2 只读 1#设备报警灯 No1_28V转接 开关型 0 IR13.3 只读 1#设备28.5V转接显示 No1_解除 开关型 0 IR13.4 只读 1#设备高压闭锁解除 No1_应答 开关型 0 IR13.5 只读 1#设备应答显示 No1_自检 开关型 0 IR13.6 只读 1#设备微机自检显示 No1_自动 开关型 0 IR11.0 只写 1#设备自动/手动(1自动,0手动) No1_选高压 开关型 0 IR11.1 只写 1#设备选择高压老化 No1_选低压 开关型 0 IR11.2 只写 1#设备选择低压老化 No1_消声 开关型 0 IR11.3 只写 设备消声命令 No1_闭锁 开关型 0 IR11.4 只写 1#设备闭锁命令 No1_搜索 开关型 0 IR11.5 只写 1#设备搜索命令 数据变量及PLC地址分配对照表

  10. 第五章 设备窗口组态 串口通讯设备的添加

  11. 第五章 设备窗口组态 串口通讯设备的属性设置 PLC数据区地址 DMWD11 DMWD12 DMWD13 DMWD14 DMWD15 DMWD16 DMWD17 DMWD18 DMWB71 DMWB72 DMWB73 DMWB74 DMWB75 DMWB76 DMWB77 DMWB78 DMWB79 DMWB81 DMWB82 DMWB83 DMWB84 DMWB85 DMWB86 DMWB87 DMWB88 IR13.1 IR13.2 IR13.3 IR13.4 IR13.5 IR13.6 IR11.0 IR11.1 IR11.2 IR11.3 IR11.4 IR11.5

  12. 第五章 设备窗口组态 通道连接 建立数据对象与设备通道之间的对应关系。连接时,连接的设备通道与对应的数据对象的类型必须匹配,否则连接无效。 变量名称 No1_28V No1_P15V No1_N15V No1_P6V No1_P5V No1_检波 No1_功率 No1_右偏 AlmL1_28V AlmL1_P15V AlmL1_N15V AlmL1_P6V AlmL1_P5V AlmL1_检波 AlmL1_功率 AlmL1_右偏 No1_循环数 AlmH1_28V AlmH1_P15V AlmH1_N15V AlmH1_P6V AlmH1_P5V AlmH1_检波 AlmH1_功率 AlmH1_右偏 No1_2S脉冲 No1_报警 No1_28V转接 No1_解除 No1_应答 No1_自检 No1_自动 No1_选高压 No1_选低压 No1_消声 No1_闭锁 No1_搜索 PLC数据区地址 DMWD11 DMWD12 DMWD13 DMWD14 DMWD15 DMWD16 DMWD17 DMWD18 DMWB71 DMWB72 DMWB73 DMWB74 DMWB75 DMWB76 DMWB77 DMWB78 DMWB79 DMWB81 DMWB82 DMWB83 DMWB84 DMWB85 DMWB86 DMWB87 DMWB88 IR13.1 IR13.2 IR13.3 IR13.4 IR13.5 IR13.6 IR11.0 IR11.1 IR11.2 IR11.3 IR11.4 IR11.5

  13. 第五章 设备窗口组态 设备调试和数据处理 No1_28V、No1_P15V、No1_N15V、NO1_P6V、NO1_P5V、NO1_检波、NO1_功率、NO1_右偏8个变量的数据格式为XX.XX伏特(十进制),而串口通讯传过来的是XXXX(10进制),因此,需要除以100,以便还原为原来的XX.XX格式。对NO1_28V电流转换成工程量电流(A),其输入为数字量0~4000,输出为模拟量0~30A。

  14. 第五章 设备窗口组态 天辰仪表设备组态 在某反应釜控制系统中用到2块型号为天辰XSK-II/A-0KB2S2V0的8点开关量输入/8点开关量输出仪表(1#和2#)、1块型号为天辰XSL/A-20LS2V0的16点模拟量输入巡检仪(3#),1块型号为天辰XSDU/A-CH41GA1S2V0的2点模拟量输出仪表(4#)。系统要求把从现场检测到的信号接入天辰仪表,再由RS485/232通讯转换模块送入工控机中MCGS的实时数据库中,在工控机中利用事先编写好的控制程序进行处理,然后将控制命令经RS232/485通讯转换模块写入天辰仪表。

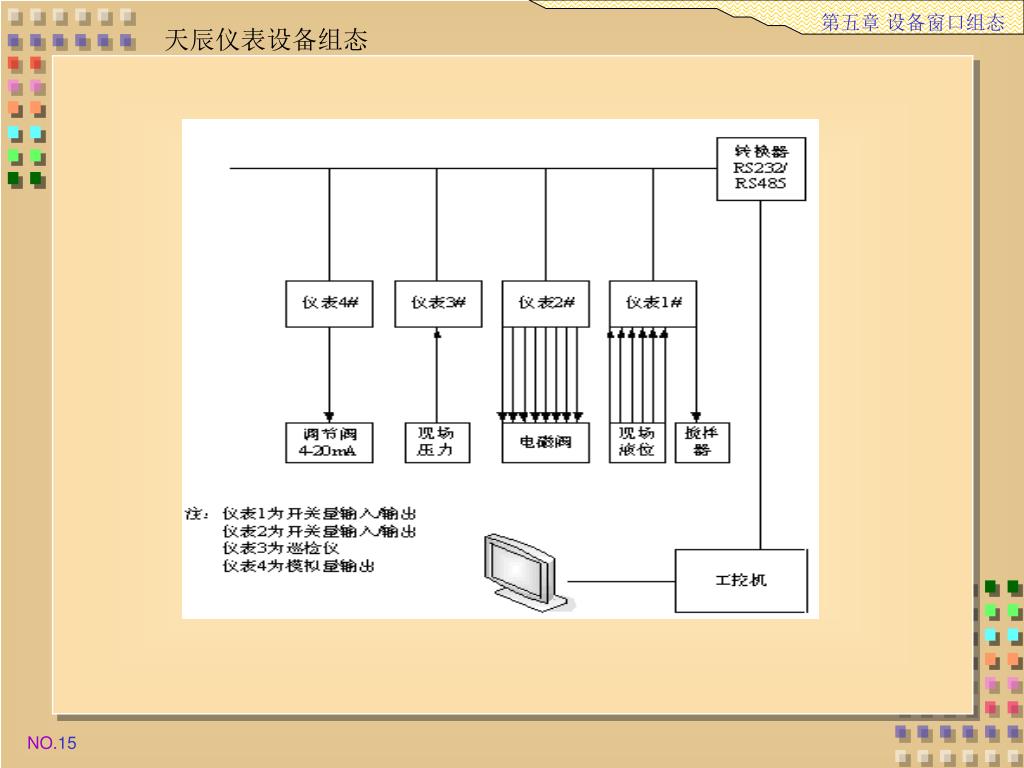

  15. 第五章 设备窗口组态 天辰仪表设备组态

  16. 第五章 设备窗口组态 变量名 变量类型 初值 仪表通道 备注 DATA 数值型 0 1#,读测量值00 反映6个开关输入量状态的十进制数 SSV501 开关型 0 2#,设置输入开关量第0组第1通道 开关量输出;水槽入料阀 SSV502 开关型 0 2#,设置输入开关量第0组第2通道 开关量输出;水槽出料阀 SSV503 开关型 0 2#,设置输入开关量第0组第3通道 开关量输出;VCM槽入料阀 SSV504 开关型 0 2#,设置输入开关量第0组第4通道 开关量输出;VCM槽出料阀 SSV505 开关型 0 2#,设置输入开关量第0组第5通道 开关量输出;引发槽入料阀 SSV506 开关型 0 2#,设置输入开关量第0组第6通道 开关量输出;引发槽出料阀 SSV507 开关型 0 2#,设置输入开关量第0组第7通道 开关量输出;反应釜入料阀 SSV509 开关型 0 2#,设置输入开关量第0组第8通道 开关量输出;反应釜出料阀 DRV 开关型 0 1#,设置输入开关量第0组第1通道 开关量输出;搅拌器启动/停止(1为启动,0为停止) LIC301 数值型 0 3#,读测量值01 数值量输入;反应釜液位 调节阀 数值型 0 4#,设置模拟量01 数值量输出;驱动调节阀的信号 数据变量及天辰仪表地址分配对照表 在反应釜控制系统中,工控机从1#仪表输入1个数值量、向1#仪表输出1个开关量;向2#仪表输出8个开关量;从3#仪表输入1个数值量;向4#仪表输出1个数值量。

  17. 第五章 设备窗口组态 模拟设备组态 模拟设备是MCGS内部的一个虚拟设备,其功能是根据设置的参数产生一组模拟曲线的数据,以供用户调试工程使用。本构件可以产生标准的正弦波,方波,三角波,锯齿波信号,而且其幅值和周期都可以根据需要设置。

  18. 第五章 设备窗口组态 设备的添加

  19. 第五章 设备窗口组态 设备的属性设置

  20. 第五章 设备窗口组态 通道连接与设备调试

  21. 第五章 设备窗口组态 运行效果
