  1. Газохимия Лекция № 3 Транспортировка газов Лектор – к.т.н., доцент кафедры ХТТ Юрьев Е.М.

  2. Литература • Лапидус, Альберт Львович. Газохимия : учебное пособие / А. Л. Лапидус, И. А. Голубева, Ф. Г. Жагфаров. — М. : ЦентрЛитНефтеГаз, 2008. — 447 с.

  3. Транспортировка газов Способы: • В сжиженном виде (СПГ, СУГ); • Трубопроводный транспорт; • Транспортировка в виде синтетических жидких топлив. Трубопроводный транспорт: • В мире более 1 млн. км. магистральных газопроводов; • В России – ок. 150 тыс. км магистральных газопроводов, с учетом распред.сетей – более 1,5 млн. км; • Малоэффективен – в 6-7 раз дороже, чем транспортировка нефти с той же энерг. ценностью (1 км магистр.ГП – 1млн. $): каждые 200 км д.б. ДКС, больший диаметр трубы – больше расход «металла»; • Транспортировка газов на расстояния свыше 5 тыс. км – нерентабельна (3 крупнейшие ГТС мира: европейская+российская, североамериканская, ближневосточно-среднеазиатская), поэтому: • Небольшие регионы «довольствуются» локальными ГТС; • Большинство мелких месторождений не введены в полную промышленную эксплуатацию.

  4. Трубопроводный транспорт

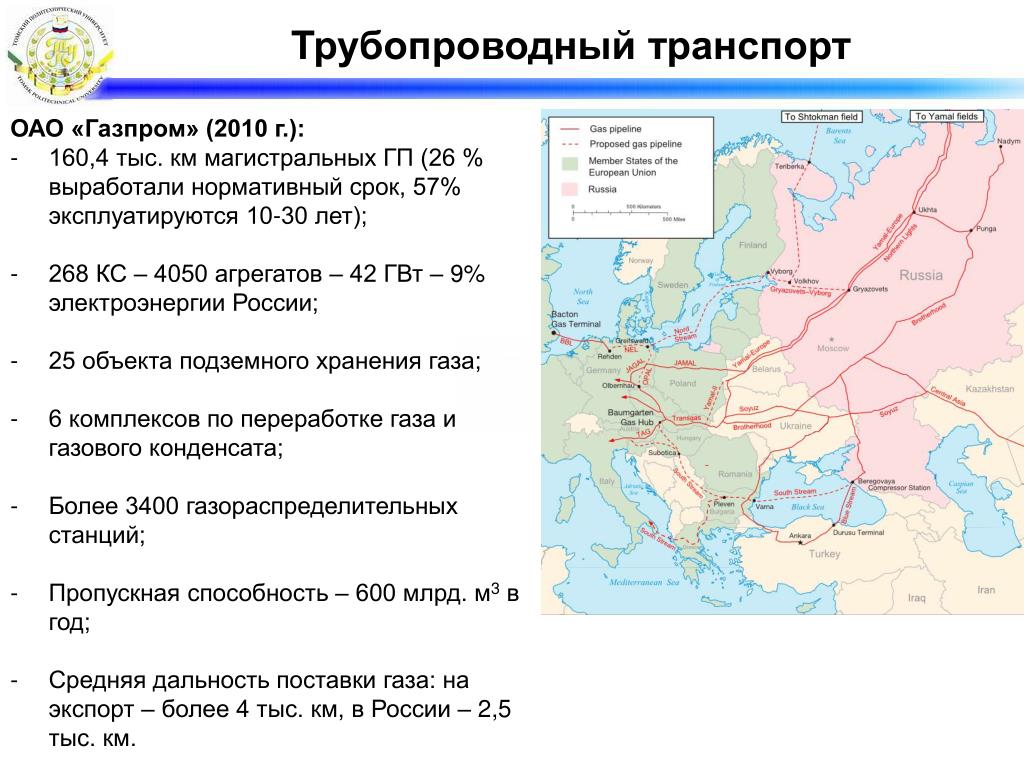

  5. Трубопроводный транспорт ОАО «Газпром» (2010 г.): • 160,4 тыс. км магистральных ГП (26 % выработали нормативный срок, 57% эксплуатируются 10-30 лет); • 268 КС – 4050 агрегатов – 42 ГВт – 9% электроэнергии России; • 25 объекта подземного хранения газа; • 6 комплексов по переработке газа и газового конденсата; • Более 3400 газораспределительных станций; • Пропускная способность – 600 млрд. м3 в год; • Средняя дальность поставки газа: на экспорт – более 4 тыс. км, в России – 2,5 тыс. км.

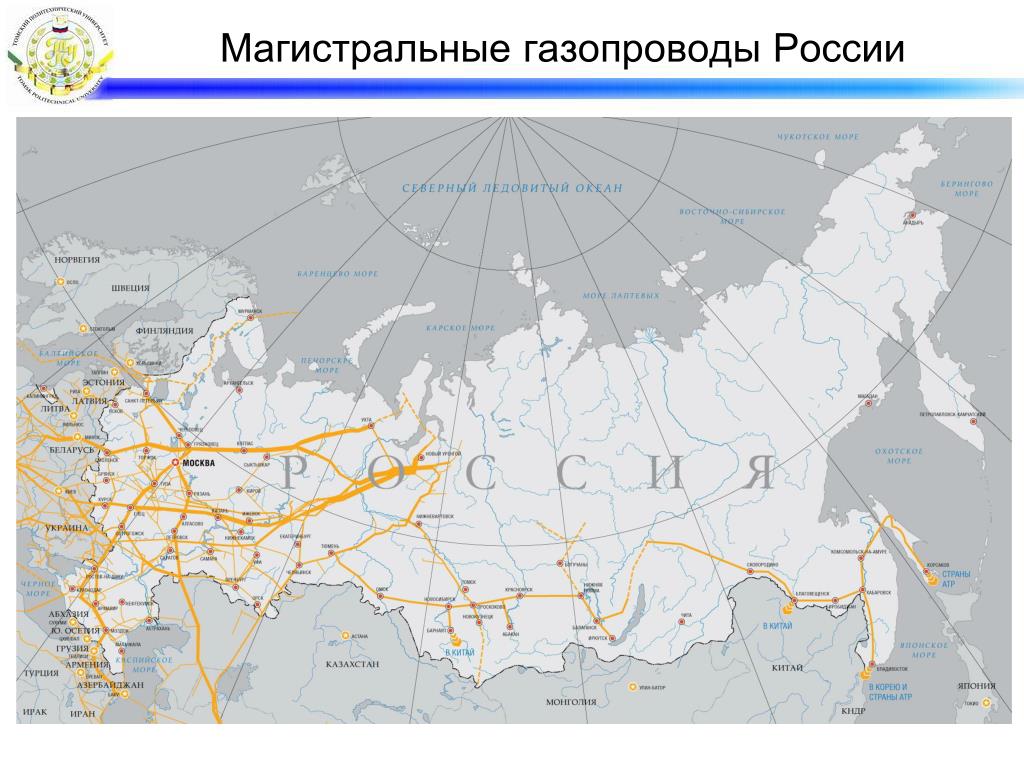

  6. Магистральные газопроводы России

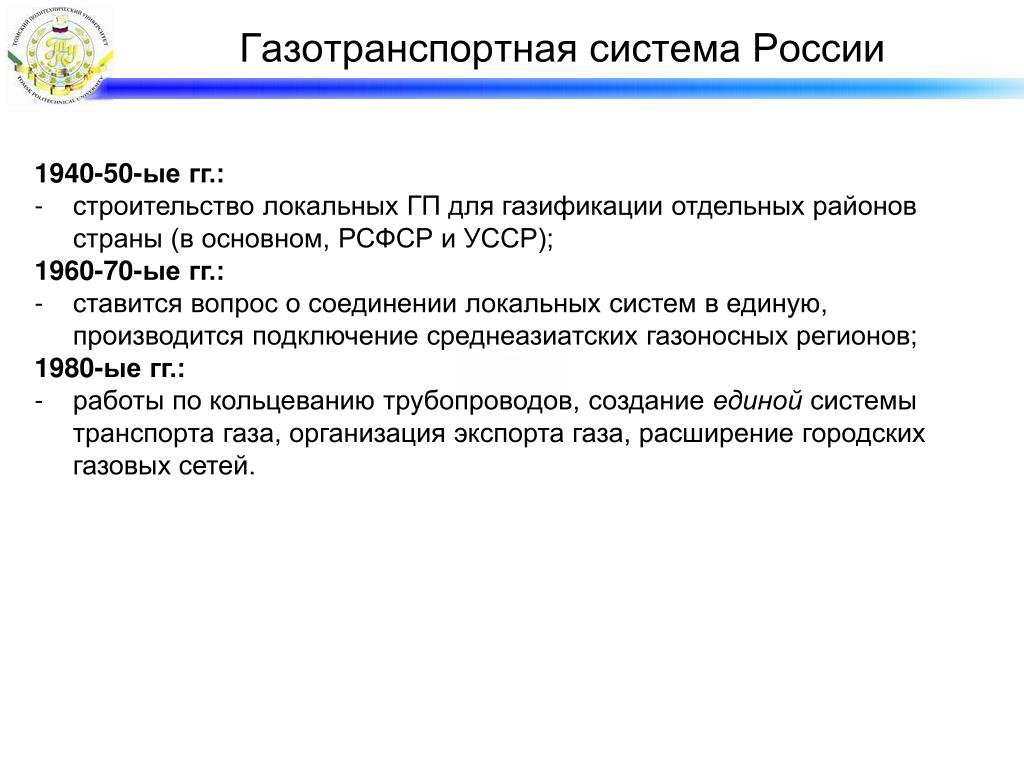

  7. Газотранспортная система России • 1940-50-ые гг.: • строительство локальных ГП для газификации отдельных районов страны (в основном, РСФСР и УССР); • 1960-70-ые гг.: • ставится вопрос о соединении локальных систем в единую, производится подключение среднеазиатских газоносных регионов; • 1980-ые гг.: • работы по кольцеванию трубопроводов, создание единой системы транспорта газа, организация экспорта газа, расширение городских газовых сетей.

  8. Газотранспортная система Европы Основные экспортные ГП: • Уренгой — Помары — Ужгород (4451 км, 32 млрд.м3/г, 1420 мм, 42 КС); • «СОЮЗ» (Оренбург — Ужгород – [Польша]) (2750 км, 26 млрд.м3/г, 1400 мм, 7,5 МПа); • «Ямал-Европа» (Беларусь, Польша) (4196 км, 33 млрд.м3/г, 1420 мм, 31 КС); • «Северный поток» (Выборг – [Балтийское море] – Грайфсвальд) (2 нитки, 1224 км, 55 млрд.м3/г, 1220 мм, 1 КС, 22 МПа); • «Голубой поток» (Изобильный – [Черное море] – Анкара) (1213 км, до 16-32 млрд.м3/г, 610-1400 мм, 25 МПа); • «Южный поток» (Анапа – [Черное море] – Варна) (900 км, до 63 млрд.м3/г);

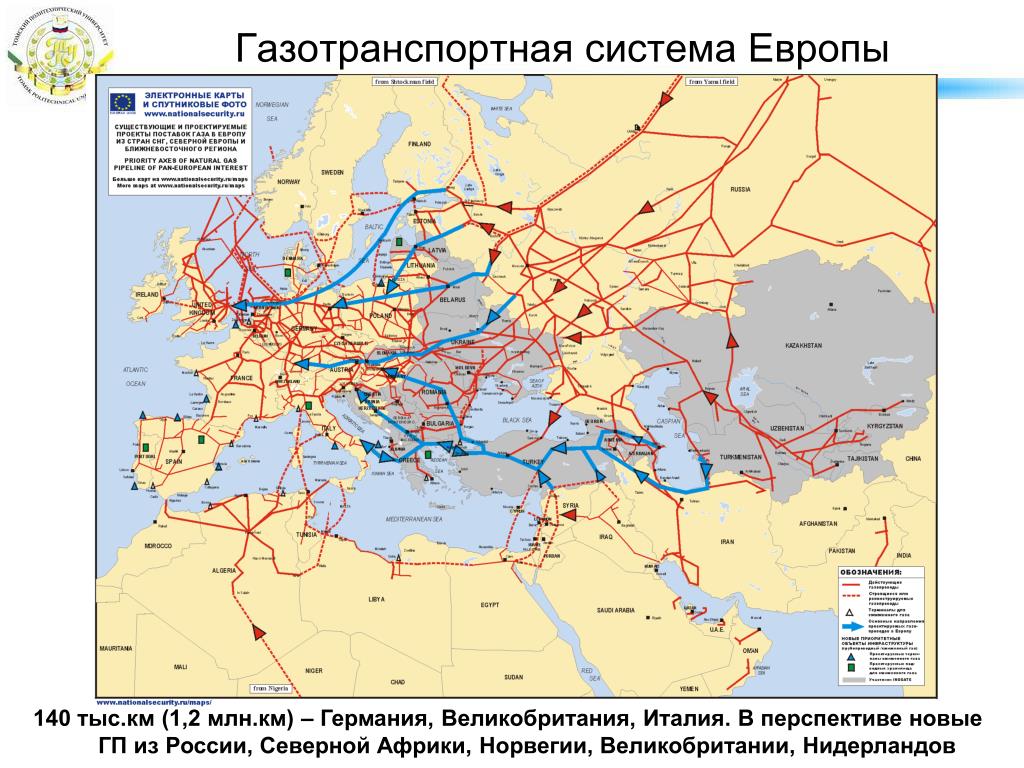

  9. Газотранспортная система Европы 140 тыс.км (1,2 млн.км) – Германия, Великобритания, Италия. В перспективе новые ГП из России, Северной Африки, Норвегии, Великобритании, Нидерландов

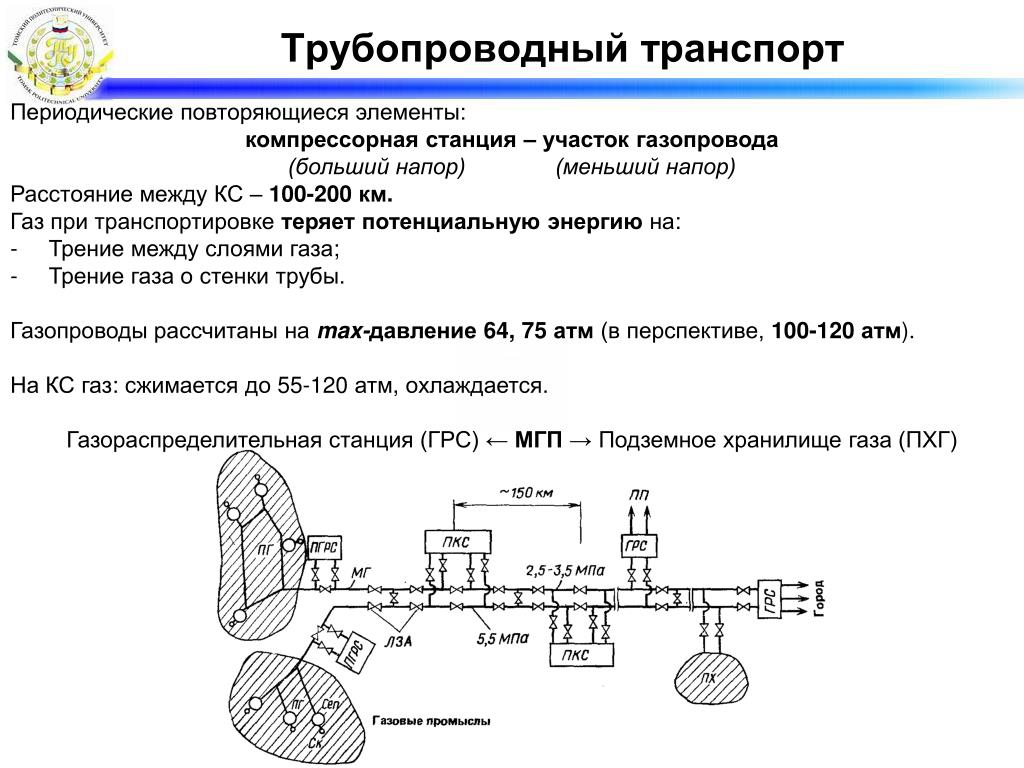

  10. Трубопроводный транспорт • Периодические повторяющиеся элементы: • компрессорная станция – участок газопровода • (больший напор) (меньший напор) • Расстояние между КС – 100-200 км. • Газ при транспортировке теряет потенциальную энергию на: • Трение между слоями газа; • Трение газа о стенки трубы. • Газопроводы рассчитаны на max-давление 64, 75 атм(в перспективе, 100-120 атм). • На КС газ: сжимается до 55-120 атм, охлаждается. • Газораспределительная станция (ГРС) ← МГП → Подземное хранилище газа (ПХГ)

  11. Газораспределительная станция • Основные функции: • Редуцирование давления (дросселирование); • Дополнительная очистка; • Сбор конденсата; • Подогрев газа; • Одоризация; • Регулирование, распределение и учет газа, отпускаемого потребителям. • Виды ГРС • станции на ответвлении МГП (к нас.п. или пром.объекту), 5-500 тыс. м3/ч; • промысловая ГРС для подготовки газа (очистка); • контрольно-распределительные пункты на ответвлениях от МГП к пром. или с/х объектам, для питания кольцевой системы ГП вокруг города, 2-12 тыс. м3/ч; • автоматическая ГРС для снабжения посёлков на ответвлениях от МГП, 1-3 тыс. м3/ч; • газорегуляторные пункты (ГРП), 1-30 тыс. м3/ч для снижения давления до заданного уровня в городских ГС высокого и среднего давления; • газорегуляторные установки для питания ГС или целиком объектов с расходом газа до 1,5 тыс. м3/ч. Давление снижается от входного (4-7 МПа) до 0,03-0,1 МПа, число ступеней – 1-3.

  12. Подземные газохранилища • Основные функции: • Длительное (в т.ч. резервное) или краткосрочное хранение газа; • Сезонное хранение газа (летом потребление меньше, зимой - больше); • Хранение на случай ЧС (например, аномально холодные зимы); • Хранение на случай «перебоев» с экспортом; • Обеспечение надежности потребления в случае аварийных ситуаций; • Расположение: • истощенные газовые и нефтяные месторождения; • подземные водоносные пласты; • соляные каверны; • твердые горные породы; • отработанные шахты. • В Европе – 130 шт. • Система ПХГ России может обеспечить 15 % внутреннего рынка,12 % экспорта. • Всего: 22 ПХГ, общий объем • – 100 млрд м3, суточная • производительность – 650 млн.м3.

  13. Транспортировка СПГ Свойства: • жидкость без запаха и цвета; • относительная плотность – ок. 0,5; • Не токсичен; • Температура кипения (−158)-(−163) °C. • Теплотворная способность - 33 500 кДж/м3 (50 000 кДж/кг); • сам по себе, не горит, не воспламеняется и не взрывается; • При температуре окружающей среды быстро испаряется и растворяется в воздухе; Состав: 95 % - метан; 5 % - этан+пропан+бутан+азот.

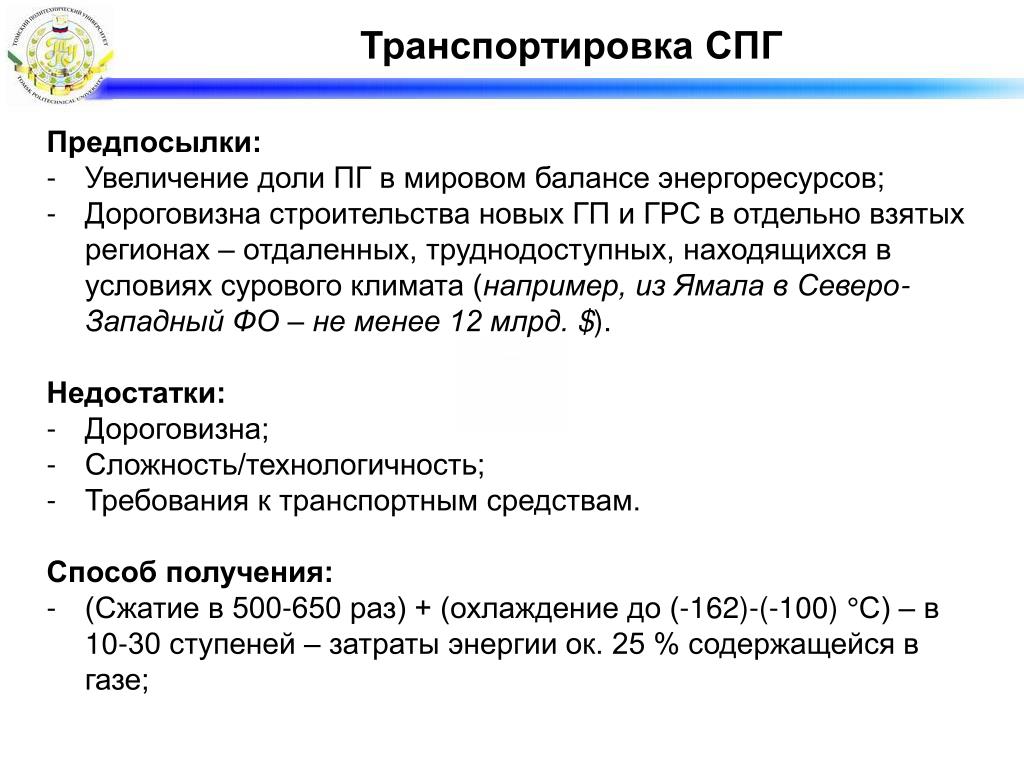

  14. Транспортировка СПГ Предпосылки: • Увеличение доли ПГ в мировом балансе энергоресурсов; • Дороговизна строительства новых ГП и ГРС в отдельно взятых регионах – отдаленных, труднодоступных, находящихся в условиях сурового климата (например, из Ямала в Северо-Западный ФО – не менее 12 млрд. $). Недостатки: • Дороговизна; • Сложность/технологичность; • Требования к транспортным средствам. Способ получения: • (Сжатие в 500-650 раз) + (охлаждение до (-162)-(-100) °С) – в 10-30 ступеней – затраты энергии ок. 25 % содержащейся в газе;

  15. Транспортировка СПГ • Транспорт СПГ (постадийно): • Очистка, осушка и фракционирование газа; • Сжижение (в несколько ступеней); • Загрузка в танкеры. • Транспортировка на газовозахв танках/криоцистернах(принцип – сосуд Дьюара); • Регазификация - испарение в отсутствие воздуха; • Транспортировка по ГП конечным потребителям.

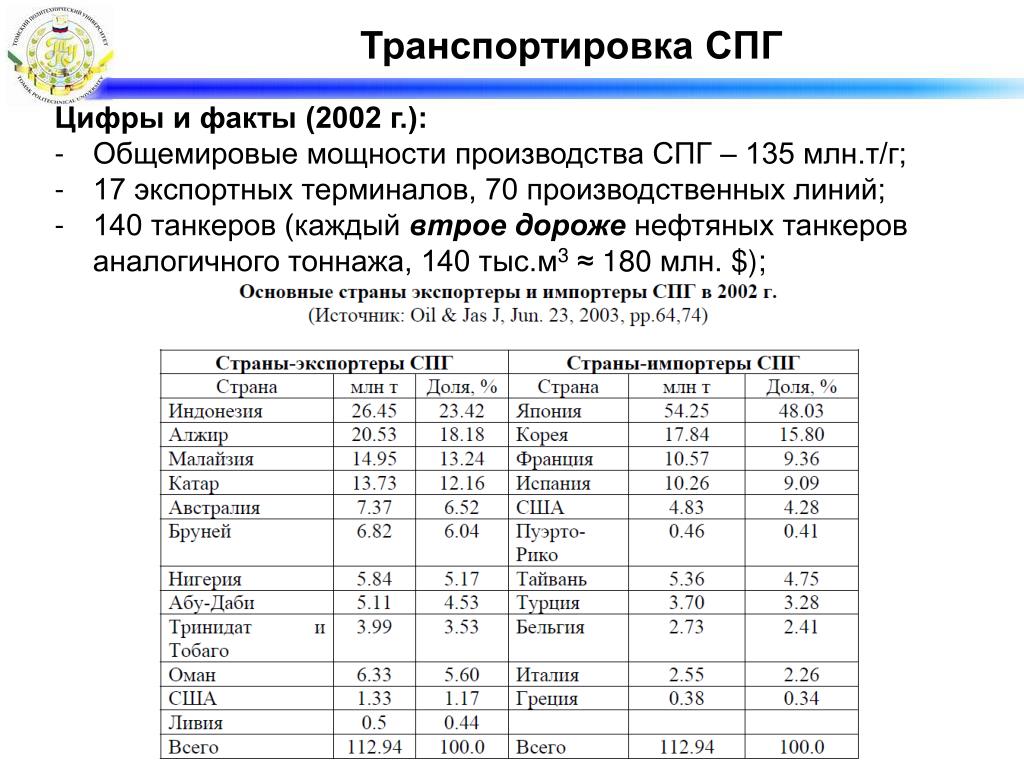

  16. Транспортировка СПГ Цифры и факты (2002 г.): • Общемировые мощности производства СПГ – 135 млн.т/г; • 17 экспортных терминалов, 70 производственных линий; • 140 танкеров (каждый втрое дороже нефтяных танкеров аналогичного тоннажа, 140 тыс.м3≈ 180 млн. $);

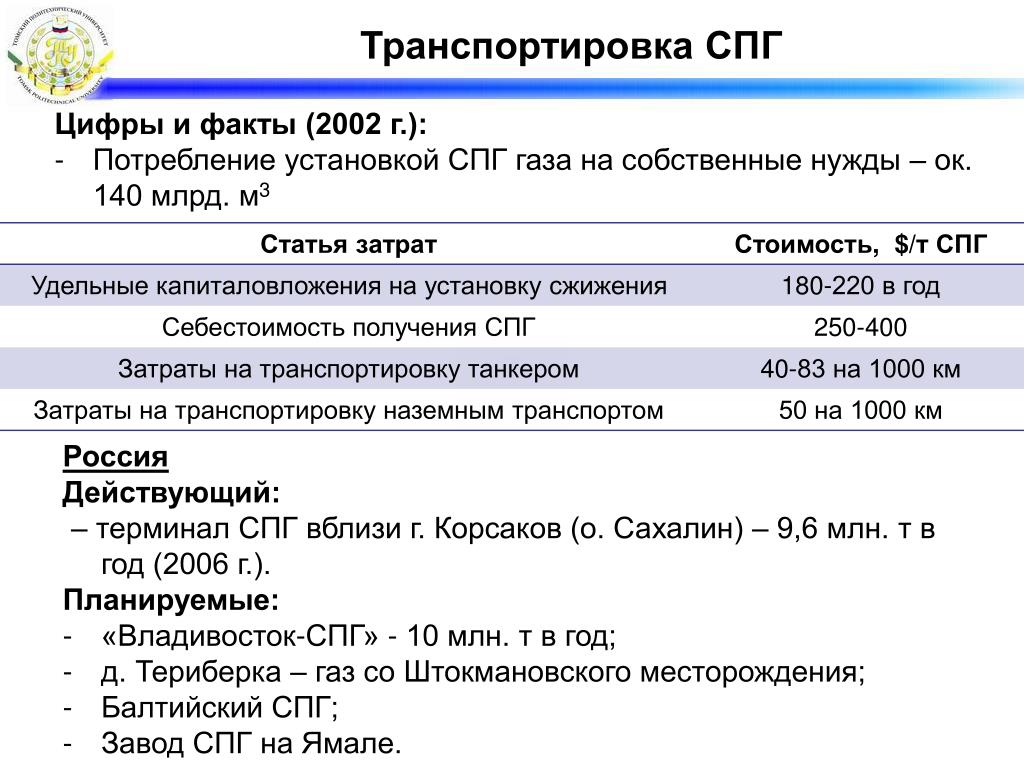

  17. Транспортировка СПГ Цифры и факты (2002 г.): • Потребление установкой СПГ газа на собственные нужды – ок. 140 млрд. м3 Россия Действующий: – терминал СПГ вблизи г. Корсаков (о. Сахалин) – 9,6 млн. т в год (2006 г.). Планируемые: • «Владивосток-СПГ» - 10 млн. т в год; • д. Териберка – газ со Штокмановского месторождения; • Балтийский СПГ; • Завод СПГ на Ямале.

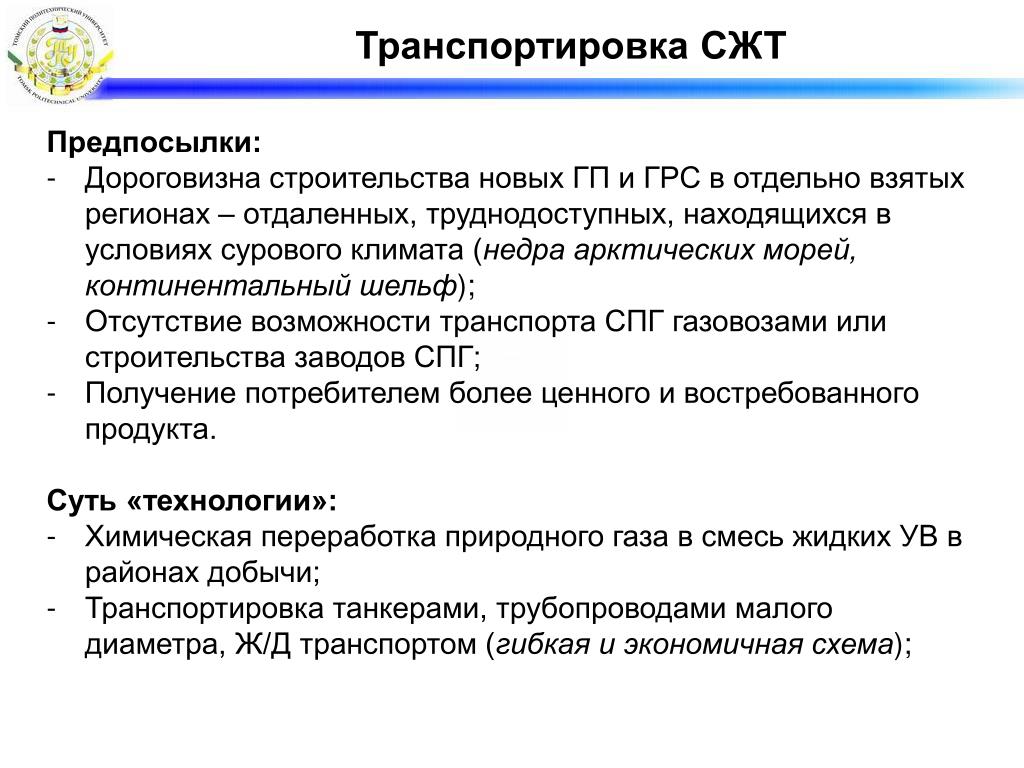

  18. Транспортировка СЖТ Предпосылки: • Дороговизна строительства новых ГП и ГРС в отдельно взятых регионах – отдаленных, труднодоступных, находящихся в условиях сурового климата (недра арктических морей, континентальный шельф); • Отсутствие возможности транспорта СПГ газовозами или строительства заводов СПГ; • Получение потребителем более ценного и востребованного продукта. Суть «технологии»: • Химическая переработка природного газа в смесь жидких УВ в районах добычи; • Транспортировка танкерами, трубопроводами малого диаметра, Ж/Д транспортом (гибкая и экономичная схема);

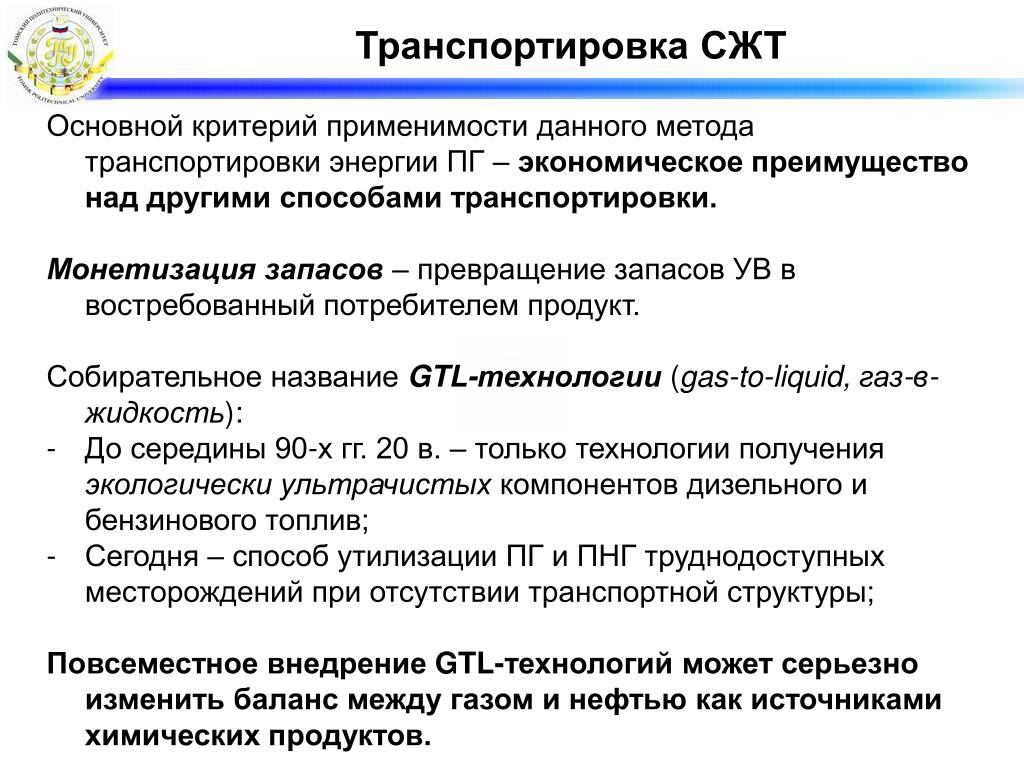

  19. Транспортировка СЖТ Основной критерий применимости данного метода транспортировки энергии ПГ – экономическое преимущество над другими способами транспортировки. Монетизация запасов – превращение запасов УВ в востребованный потребителем продукт. Собирательное название GTL-технологии (gas-to-liquid, газ-в-жидкость): • До середины 90-х гг. 20 в. – только технологии получения экологически ультрачистых компонентов дизельного и бензинового топлив; • Сегодня – способ утилизации ПГ и ПНГ труднодоступных месторождений при отсутствии транспортной структуры; Повсеместное внедрение GTL-технологий может серьезно изменить баланс между газом и нефтью как источниками химических продуктов.

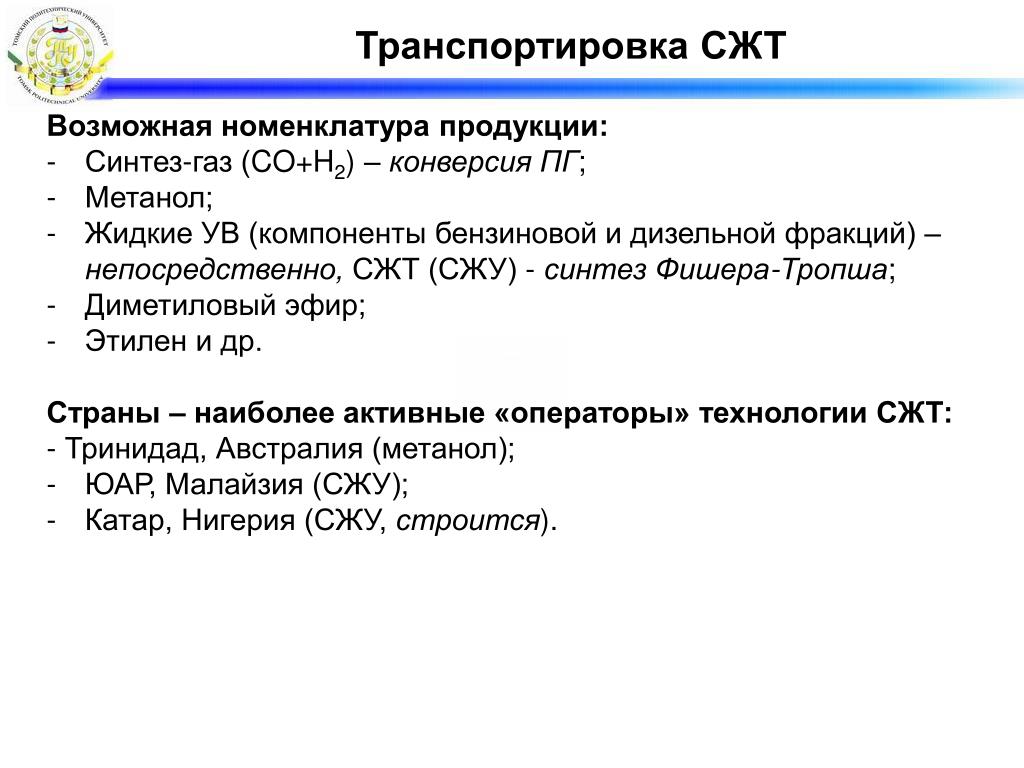

  20. Транспортировка СЖТ Возможная номенклатура продукции: • Синтез-газ (CO+H2) – конверсия ПГ; • Метанол; • Жидкие УВ (компоненты бензиновой и дизельной фракций) – непосредственно, СЖТ (СЖУ) - синтез Фишера-Тропша; • Диметиловый эфир; • Этилен и др. Страны – наиболее активные «операторы» технологии СЖТ: - Тринидад, Австралия (метанол); • ЮАР, Малайзия (СЖУ); • Катар, Нигерия (СЖУ, строится).

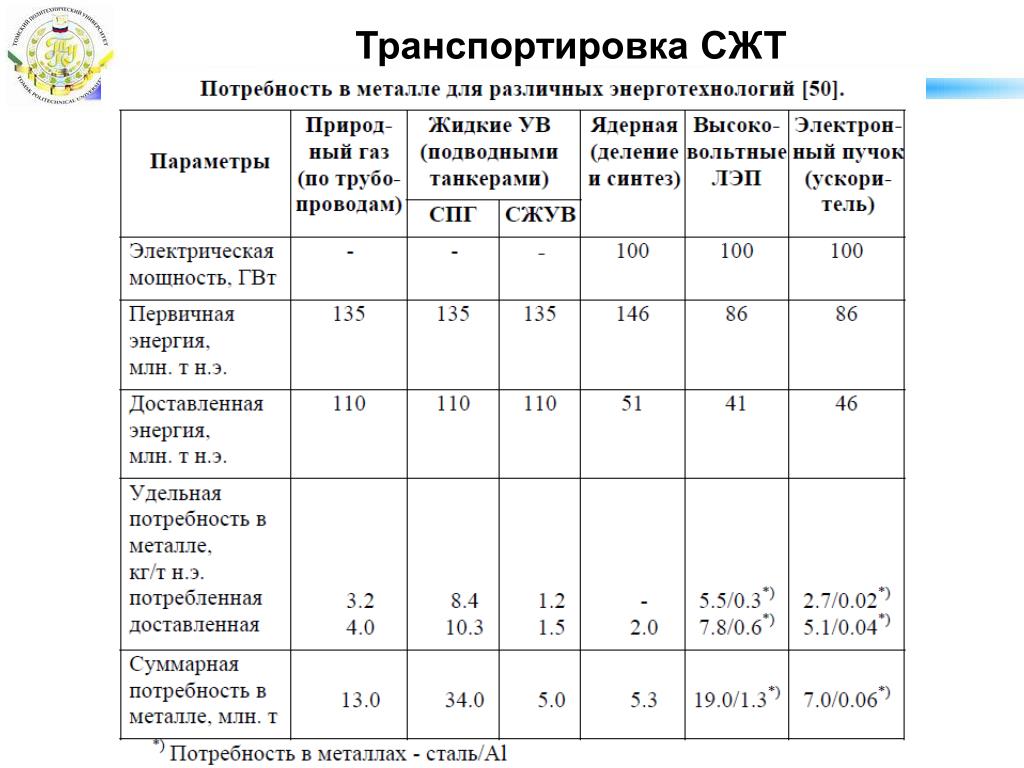

  21. Транспортировка СЖТ
