  1. 液 晶 顯 示 器 班級:微電四甲 學號:4973A009、4973A047 姓名:林怡如、卓欣姵 指導老師:王俊凱

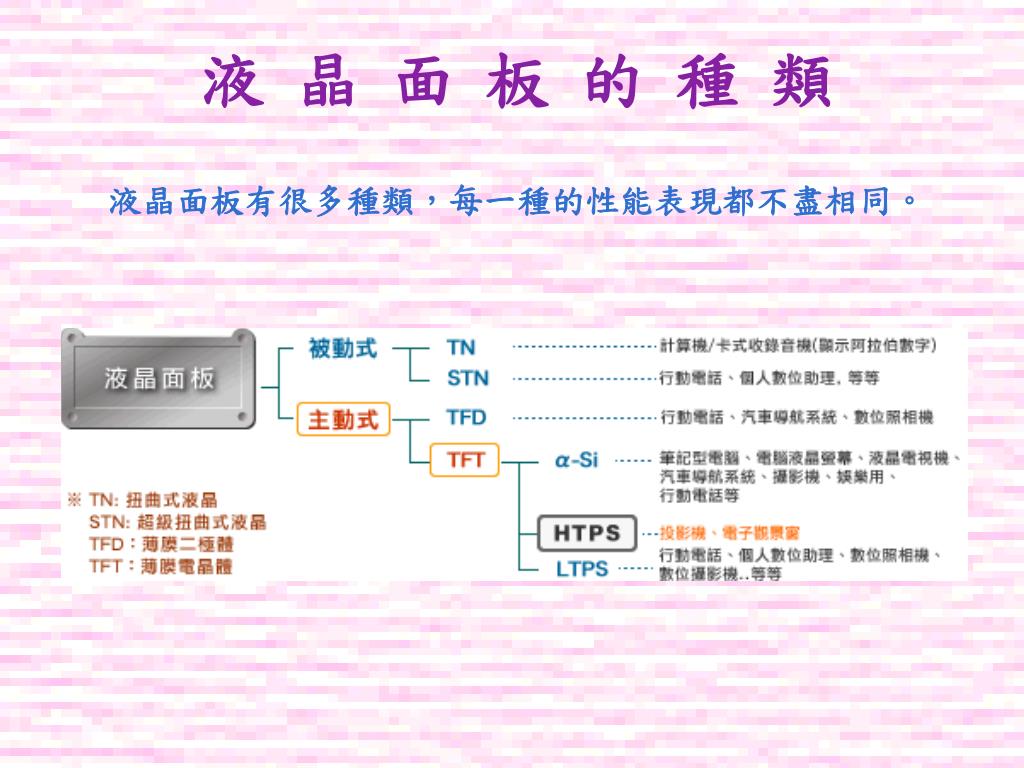

  2. 液 晶 面 板 的 種 類 液晶面板有很多種類，每一種的性能表現都不盡相同。

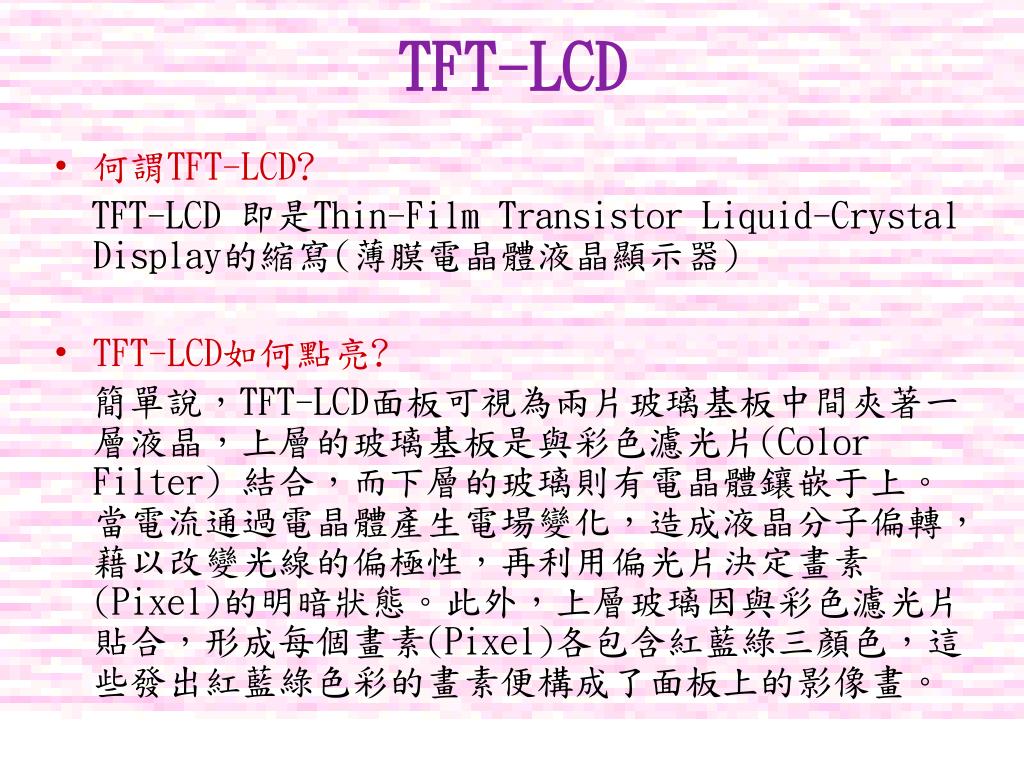

  3. TFT-LCD • 何謂TFT-LCD? TFT-LCD 即是Thin-Film Transistor Liquid-Crystal Display的縮寫(薄膜電晶體液晶顯示器) • TFT-LCD如何點亮? 　簡單說，TFT-LCD面板可視為兩片玻璃基板中間夾著一層液晶，上層的玻璃基板是與彩色濾光片(Color Filter) 結合，而下層的玻璃則有電晶體鑲嵌于上。 當電流通過電晶體產生電場變化，造成液晶分子偏轉，藉以改變光線的偏極性，再利用偏光片決定畫素(Pixel)的明暗狀態。此外，上層玻璃因與彩色濾光片貼合，形成每個畫素(Pixel)各包含紅藍綠三顏色，這些發出紅藍綠色彩的畫素便構成了面板上的影像畫。

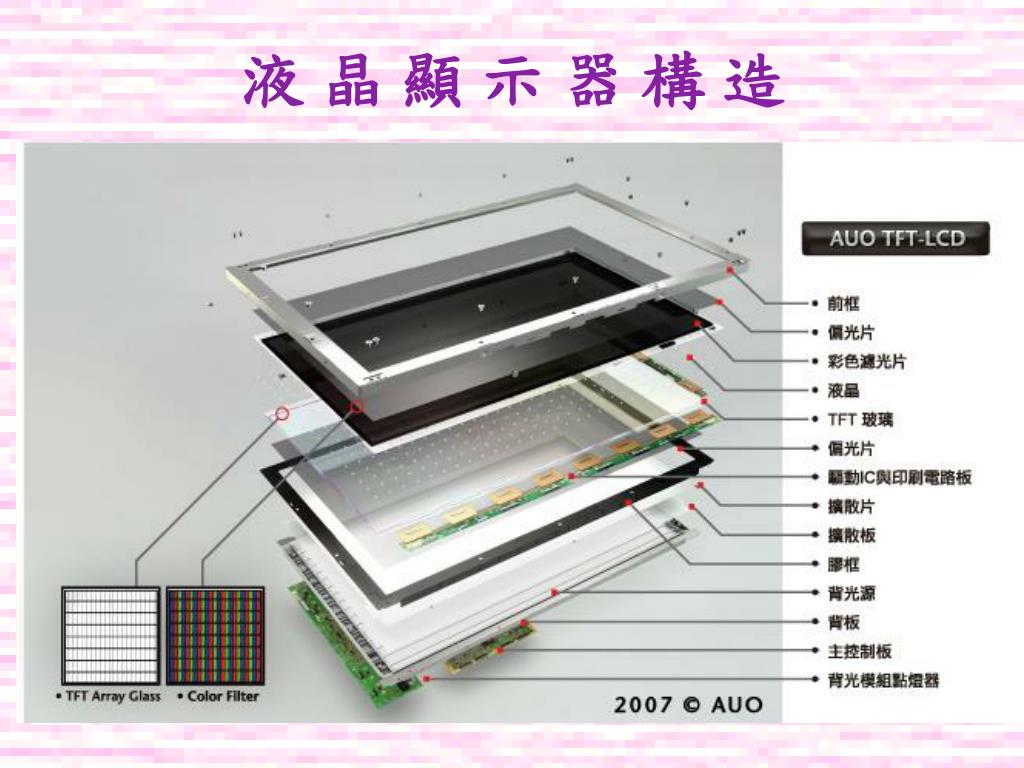

  4. 液 晶 顯 示 器 構 造

  5. 液 晶 顯 示 器 的 製 作 過 程 彩色濾光片製程 Array製程(陣列) 製作顏色像素 製作薄膜電晶體(TFT) Cell製程 組合成面板/灌入液晶 模組製程 搭上驅動電路/背光模組

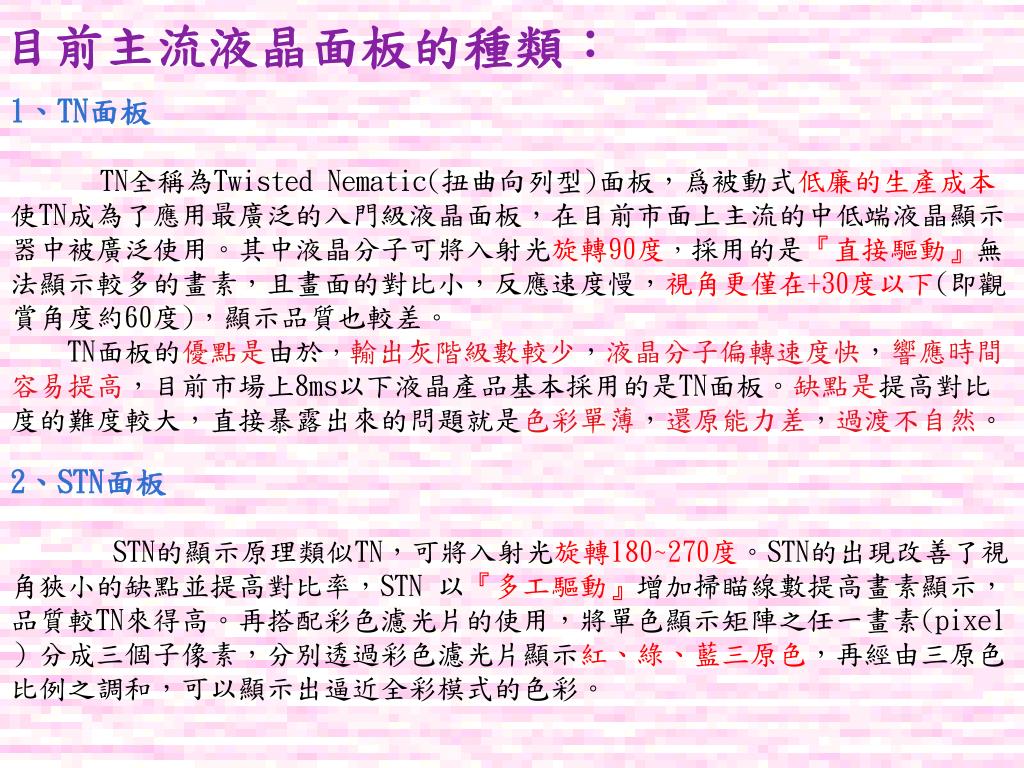

  6. 目前主流液晶面板的種類： 1、TN面板 TN全稱為Twisted Nematic(扭曲向列型)面板，爲被動式低廉的生產成本使TN成為了應用最廣泛的入門級液晶面板，在目前市面上主流的中低端液晶顯示器中被廣泛使用。其中液晶分子可將入射光旋轉90度，採用的是『直接驅動』無法顯示較多的畫素，且畫面的對比小，反應速度慢，視角更僅在+30度以下(即觀賞角度約60度)，顯示品質也較差。 TN面板的優點是由於，輸出灰階級數較少，液晶分子偏轉速度快，響應時間容易提高，目前市場上8ms以下液晶產品基本採用的是TN面板。缺點是提高對比度的難度較大，直接暴露出來的問題就是色彩單薄，還原能力差，過渡不自然。 2、STN面板 STN的顯示原理類似TN，可將入射光旋轉180~270度。STN的出現改善了視 角狹小的缺點並提高對比率，STN 以『多工驅動』增加掃瞄線數提高畫素顯示， 品質較TN來得高。再搭配彩色濾光片的使用，將單色顯示矩陣之任一畫素(pixel ）分成三個子像素，分別透過彩色濾光片顯示紅、綠、藍三原色，再經由三原色 比例之調和，可以顯示出逼近全彩模式的色彩。

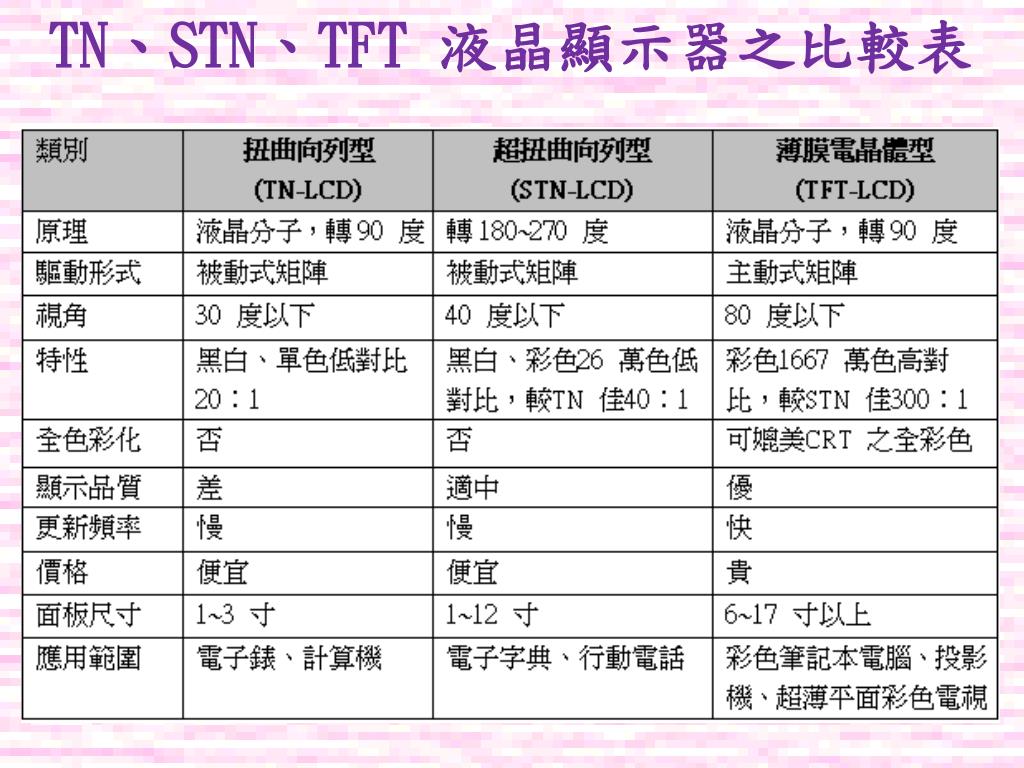

  7. TN、STN、TFT 液晶顯示器之比較表

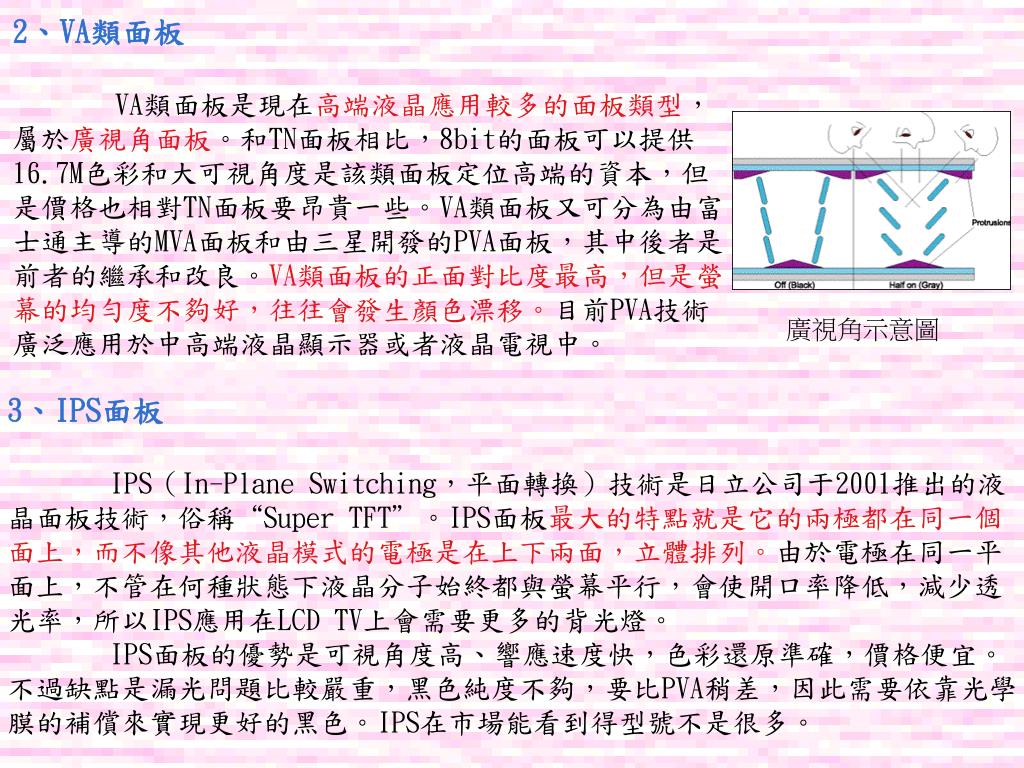

  8. 2、VA類面板 VA類面板是現在高端液晶應用較多的面板類型，屬於廣視角面板。和TN面板相比，8bit的面板可以提供16.7M色彩和大可視角度是該類面板定位高端的資本，但是價格也相對TN面板要昂貴一些。VA類面板又可分為由富士通主導的MVA面板和由三星開發的PVA面板，其中後者是前者的繼承和改良。VA類面板的正面對比度最高，但是螢幕的均勻度不夠好，往往會發生顏色漂移。目前PVA技術廣泛應用於中高端液晶顯示器或者液晶電視中。 廣視角示意圖 3、IPS面板 IPS（In-Plane Switching，平面轉換）技術是日立公司于2001推出的液 晶面板技術，俗稱“Super TFT”。IPS面板最大的特點就是它的兩極都在同一個 面上，而不像其他液晶模式的電極是在上下兩面，立體排列。由於電極在同一平 面上，不管在何種狀態下液晶分子始終都與螢幕平行，會使開口率降低，減少透 光率，所以IPS應用在LCD TV上會需要更多的背光燈。 IPS面板的優勢是可視角度高、響應速度快，色彩還原準確，價格便宜。 不過缺點是漏光問題比較嚴重，黑色純度不夠，要比PVA稍差，因此需要依靠光學 膜的補償來實現更好的黑色。IPS在市場能看到得型號不是很多。

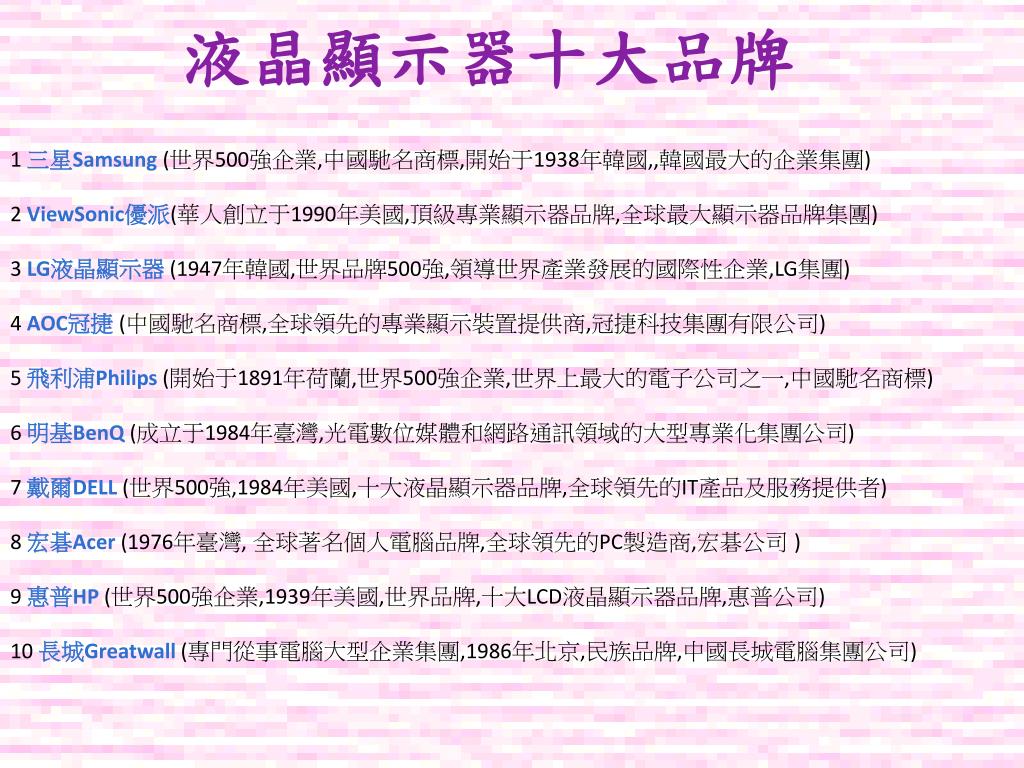

  9. 液晶顯示器十大品牌 1 三星Samsung (世界500強企業,中國馳名商標,開始于1938年韓國,,韓國最大的企業集團) 2 ViewSonic優派(華人創立于1990年美國,頂級專業顯示器品牌,全球最大顯示器品牌集團) 3 LG液晶顯示器(1947年韓國,世界品牌500強,領導世界產業發展的國際性企業,LG集團) 4 AOC冠捷(中國馳名商標,全球領先的專業顯示裝置提供商,冠捷科技集團有限公司) 5 飛利浦Philips (開始于1891年荷蘭,世界500強企業,世界上最大的電子公司之一,中國馳名商標) 6 明基BenQ (成立于1984年臺灣,光電數位媒體和網路通訊領域的大型專業化集團公司) 7 戴爾DELL (世界500強,1984年美國,十大液晶顯示器品牌,全球領先的IT產品及服務提供者) 8 宏碁Acer (1976年臺灣, 全球著名個人電腦品牌,全球領先的PC製造商,宏碁公司 ) 9 惠普HP (世界500強企業,1939年美國,世界品牌,十大LCD液晶顯示器品牌,惠普公司) 10 長城Greatwall (專門從事電腦大型企業集團,1986年北京,民族品牌,中國長城電腦集團公司)

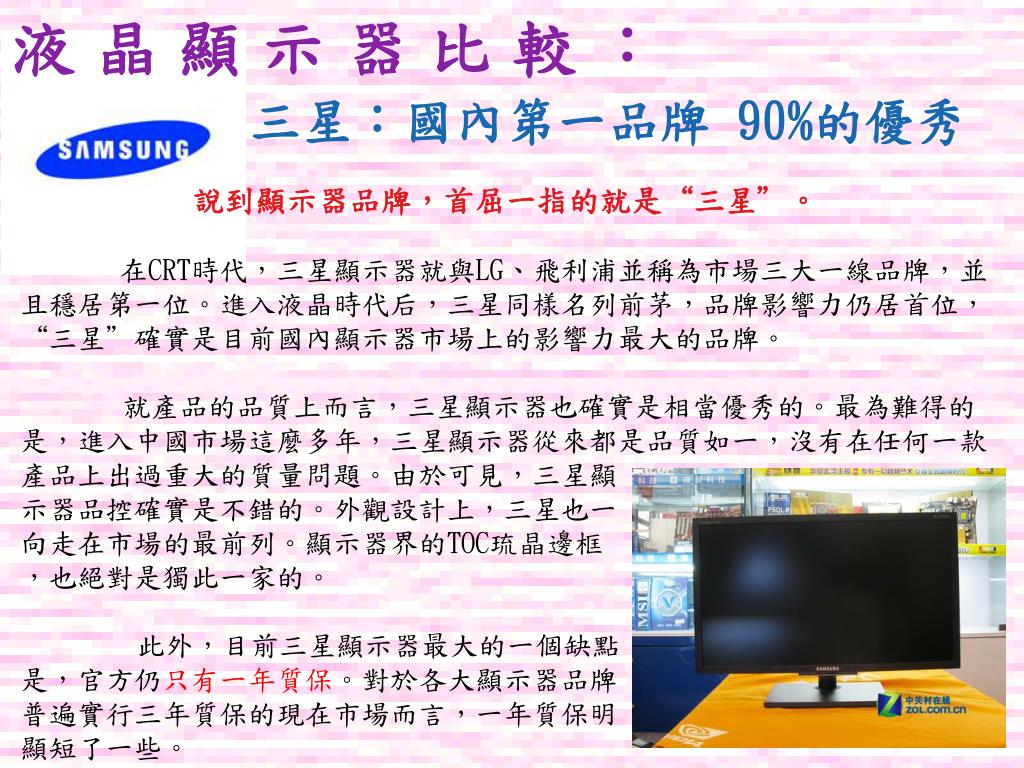

  10. 液 晶 顯 示 器 比 較 ： 三星：國內第一品牌 90%的優秀 說到顯示器品牌，首屈一指的就是“三星”。 在CRT時代，三星顯示器就與LG、飛利浦並稱為市場三大一線品牌，並且穩居第一位。進入液晶時代后，三星同樣名列前茅，品牌影響力仍居首位，“三星”確實是目前國內顯示器市場上的影響力最大的品牌。 就產品的品質上而言，三星顯示器也確實是相當優秀的。最為難得的是，進入中國市場這麼多年，三星顯示器從來都是品質如一，沒有在任何一款產品上出過重大的質量問題。由於可見，三星顯 示器品控確實是不錯的。外觀設計上，三星也一 向走在市場的最前列。顯示器界的TOC琉晶邊框 ，也絕對是獨此一家的。 此外，目前三星顯示器最大的一個缺點 是，官方仍只有一年質保。對於各大顯示器品牌 普遍實行三年質保的現在市場而言，一年質保明 顯短了一些。

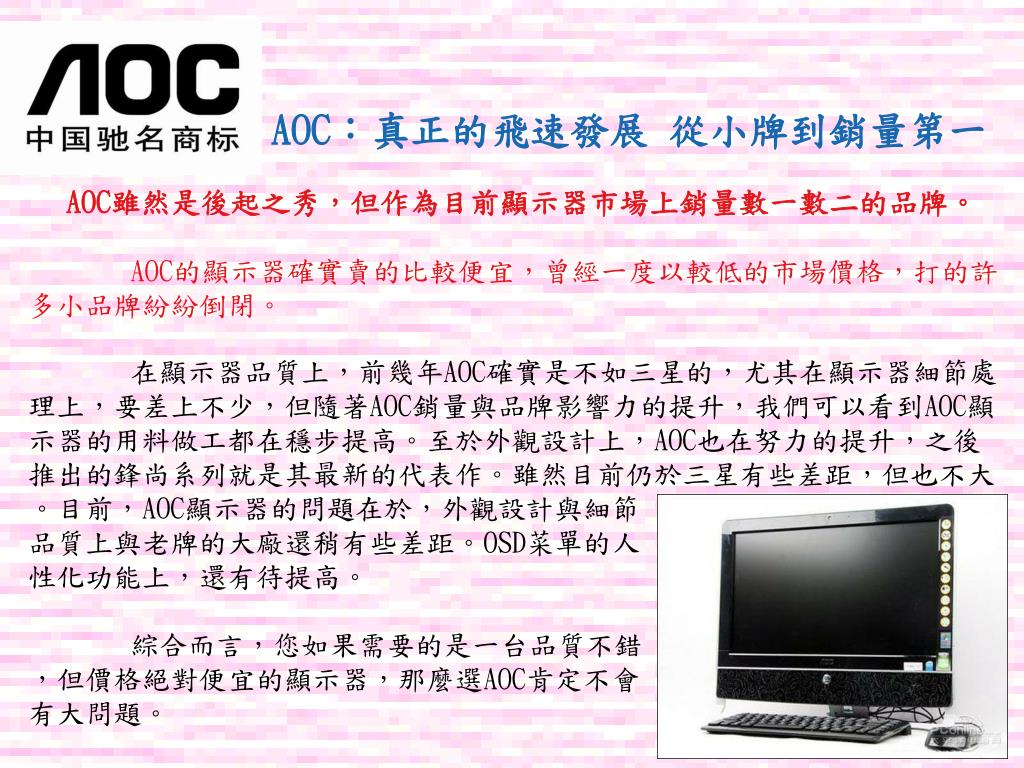

  11. AOC：真正的飛速發展 從小牌到銷量第一 AOC雖然是後起之秀，但作為目前顯示器市場上銷量數一數二的品牌。AOC的顯示器確實賣的比較便宜，曾經一度以較低的市場價格，打的許多小品牌紛紛倒閉。 在顯示器品質上，前幾年AOC確實是不如三星的，尤其在顯示器細節處理上，要差上不少，但隨著AOC銷量與品牌影響力的提升，我們可以看到AOC顯示器的用料做工都在穩步提高。至於外觀設計上，AOC也在努力的提升，之後推出的鋒尚系列就是其最新的代表作。雖然目前仍於三星有些差距，但也不大。目前，AOC顯示器的問題在於，外觀設計與細節 品質上與老牌的大廠還稍有些差距。OSD菜單的人 性化功能上，還有待提高。 綜合而言，您如果需要的是一台品質不錯 ，但價格絕對便宜的顯示器，那麼選AOC肯定不會 有大問題。

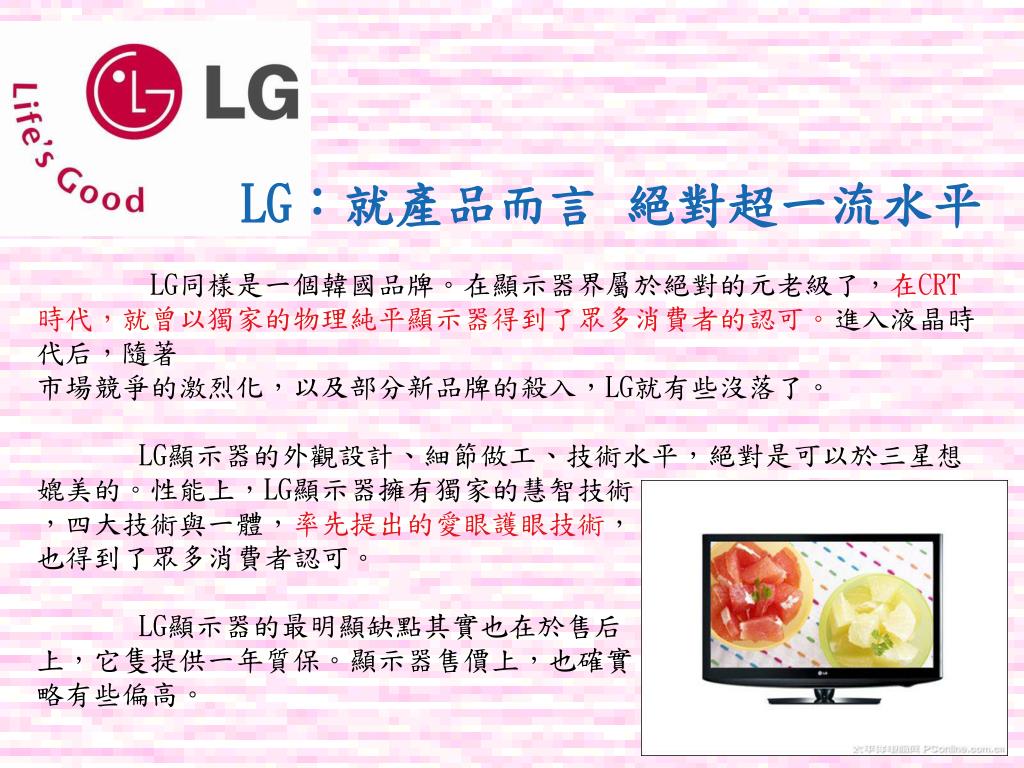

  12. LG：就產品而言 絕對超一流水平LG同樣是一個韓國品牌。在顯示器界屬於絕對的元老級了，在CRT時代，就曾以獨家的物理純平顯示器得到了眾多消費者的認可。進入液晶時代后，隨著LG：就產品而言 絕對超一流水平LG同樣是一個韓國品牌。在顯示器界屬於絕對的元老級了，在CRT時代，就曾以獨家的物理純平顯示器得到了眾多消費者的認可。進入液晶時代后，隨著 市場競爭的激烈化，以及部分新品牌的殺入，LG就有些沒落了。 LG顯示器的外觀設計、細節做工、技術水平，絕對是可以於三星想媲美的。性能上，LG顯示器擁有獨家的慧智技術 ，四大技術與一體，率先提出的愛眼護眼技術， 也得到了眾多消費者認可。 LG顯示器的最明顯缺點其實也在於售后 上，它隻提供一年質保。顯示器售價上，也確實 略有些偏高。

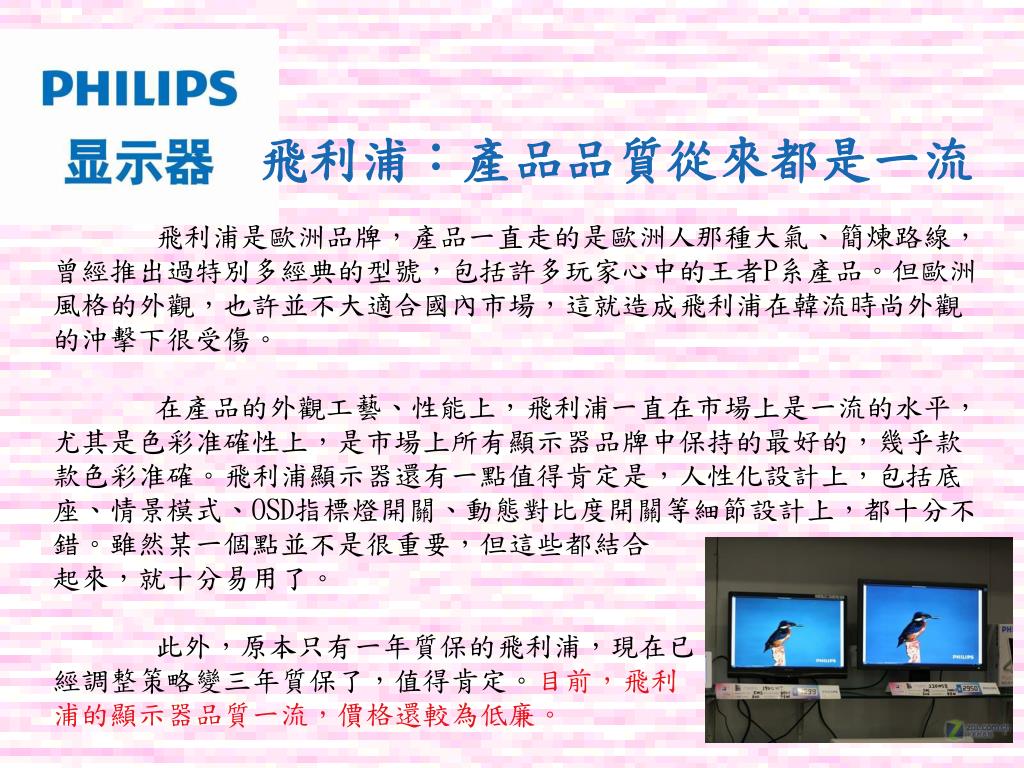

  13. 飛利浦：產品品質從來都是一流 飛利浦是歐洲品牌，產品一直走的是歐洲人那種大氣、簡煉路線，曾經推出過特別多經典的型號，包括許多玩家心中的王者P系產品。但歐洲風格的外觀，也許並不大適合國內市場，這就造成飛利浦在韓流時尚外觀的沖擊下很受傷。 在產品的外觀工藝、性能上，飛利浦一直在市場上是一流的水平，尤其是色彩准確性上，是市場上所有顯示器品牌中保持的最好的，幾乎款款色彩准確。飛利浦顯示器還有一點值得肯定是，人性化設計上，包括底座、情景模式、OSD指標燈開關、動態對比度開關等細節設計上，都十分不錯。雖然某一個點並不是很重要，但這些都結合 起來，就十分易用了。 此外，原本只有一年質保的飛利浦，現在已 經調整策略變三年質保了，值得肯定。目前，飛利 浦的顯示器品質一流，價格還較為低廉。

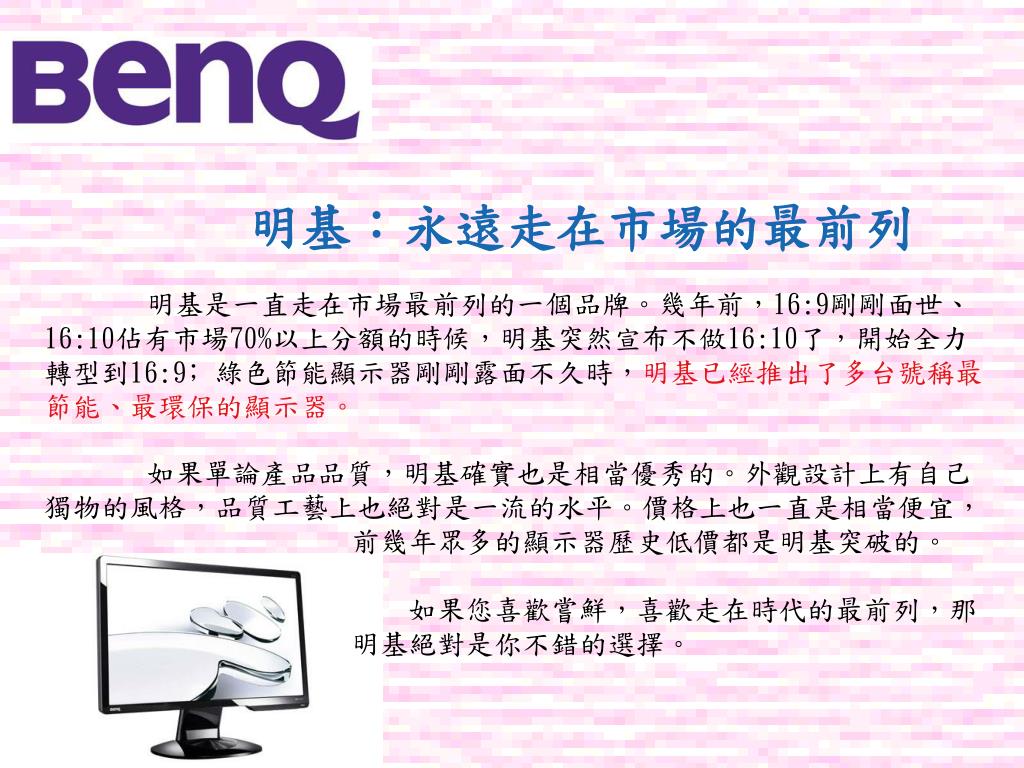

  14. 明基：永遠走在市場的最前列 明基是一直走在市場最前列的一個品牌。幾年前，16:9剛剛面世、16:10佔有市場70%以上分額的時候，明基突然宣布不做16:10了，開始全力轉型到16:9﹔綠色節能顯示器剛剛露面不久時，明基已經推出了多台號稱最節能、最環保的顯示器。 如果單論產品品質，明基確實也是相當優秀的。外觀設計上有自己獨物的風格，品質工藝上也絕對是一流的水平。價格上也一直是相當便宜， 前幾年眾多的顯示器歷史低價都是明基突破的。 如果您喜歡嘗鮮，喜歡走在時代的最前列，那 明基絕對是你不錯的選擇。

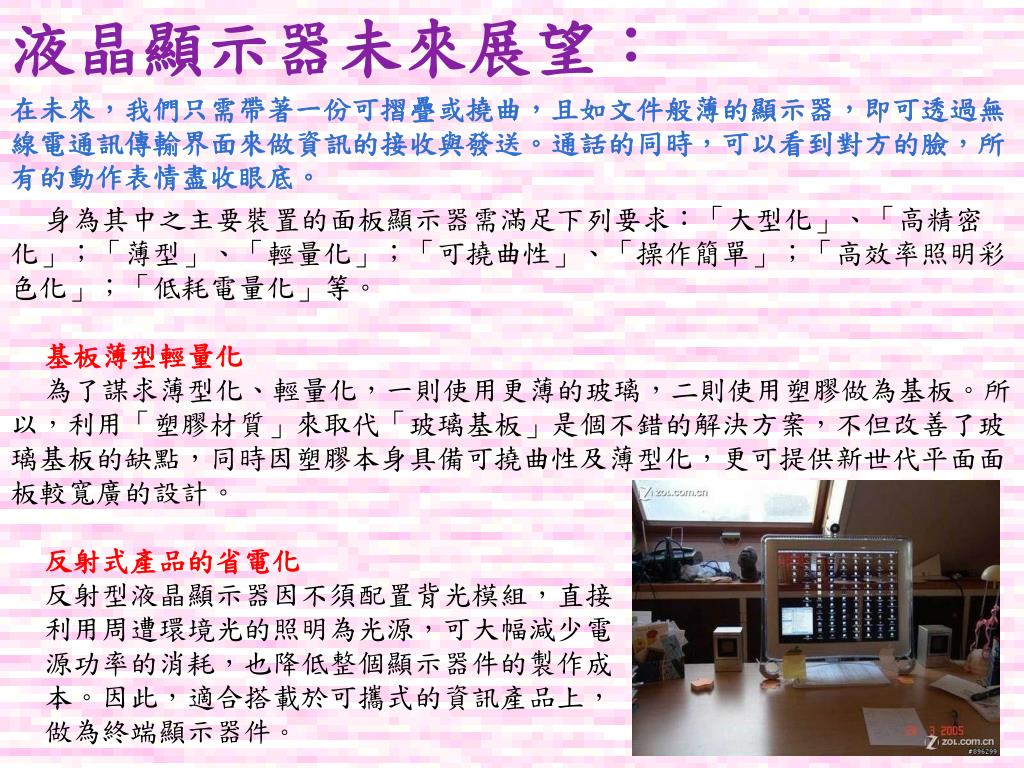

  15. 液晶顯示器未來展望： 在未來，我們只需帶著一份可摺疊或撓曲，且如文件般薄的顯示器，即可透過無線電通訊傳輸界面來做資訊的接收與發送。通話的同時，可以看到對方的臉，所有的動作表情盡收眼底。 身為其中之主要裝置的面板顯示器需滿足下列要求：「大型化」、「高精密化」；「薄型」、「輕量化」；「可撓曲性」、「操作簡單」；「高效率照明彩色化」；「低耗電量化」等。 基板薄型輕量化 為了謀求薄型化、輕量化，一則使用更薄的玻璃，二則使用塑膠做為基板。所以，利用「塑膠材質」來取代「玻璃基板」是個不錯的解決方案，不但改善了玻璃基板的缺點，同時因塑膠本身具備可撓曲性及薄型化，更可提供新世代平面面板較寬廣的設計。 反射式產品的省電化 反射型液晶顯示器因不須配置背光模組，直接 利用周遭環境光的照明為光源，可大幅減少電 源功率的消耗，也降低整個顯示器件的製作成 本。因此，適合搭載於可攜式的資訊產品上， 做為終端顯示器件。

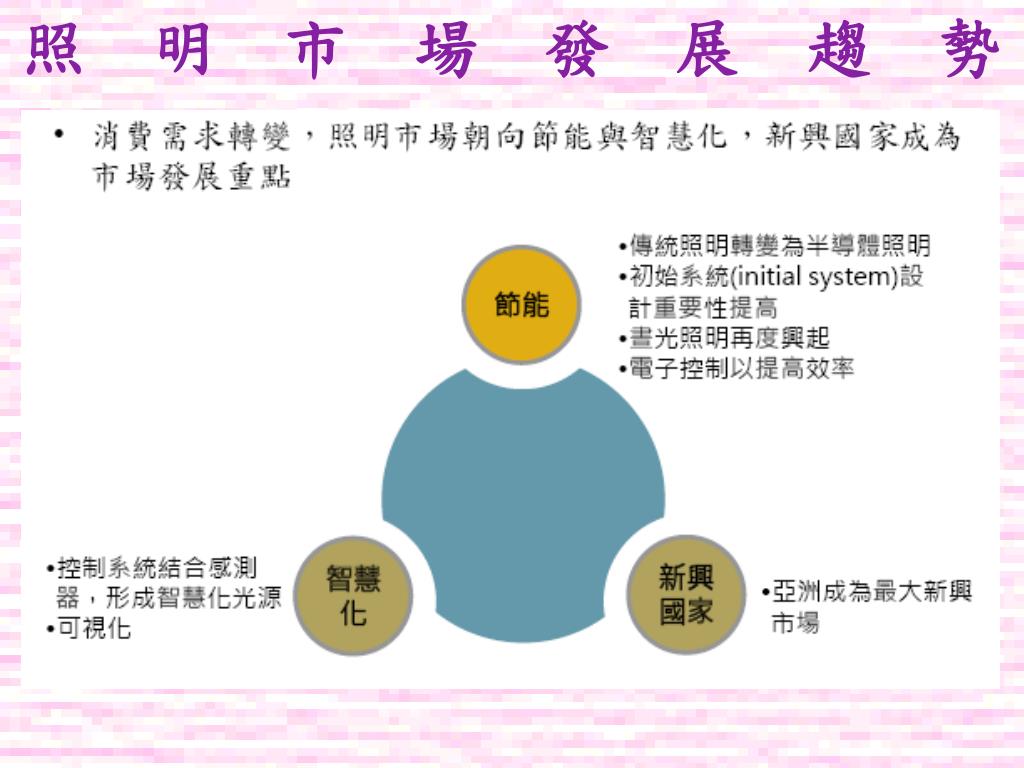

  16. 照 明 市 場 發 展 趨 勢

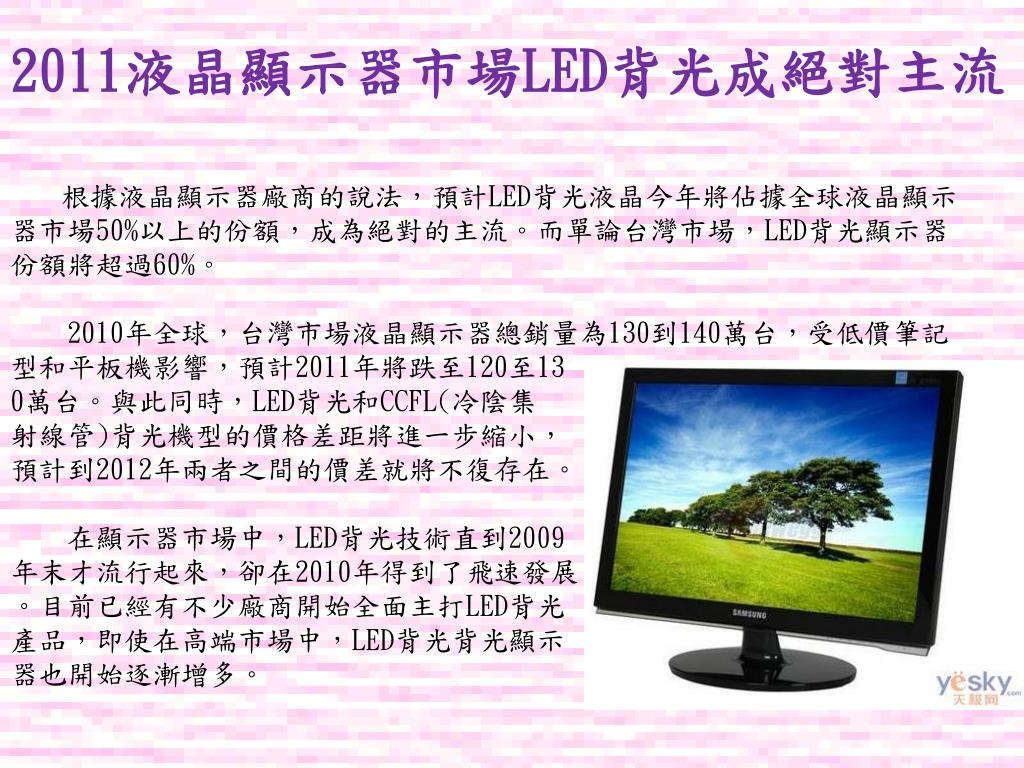

  17. 2011液晶顯示器市場LED背光成絕對主流 根據液晶顯示器廠商的說法，預計LED背光液晶今年將佔據全球液晶顯示器市場50%以上的份額，成為絕對的主流。而單論台灣市場，LED背光顯示器份額將超過60%。 2010年全球，台灣市場液晶顯示器總銷量為130到140萬台，受低價筆記型和平板機影響，預計2011年將跌至120至13 0萬台。與此同時，LED背光和CCFL(冷陰集 射線管)背光機型的價格差距將進一步縮小， 預計到2012年兩者之間的價差就將不復存在。 在顯示器市場中，LED背光技術直到2009 年末才流行起來，卻在2010年得到了飛速發展 。目前已經有不少廠商開始全面主打LED背光 產品，即使在高端市場中，LED背光背光顯示 器也開始逐漸增多。

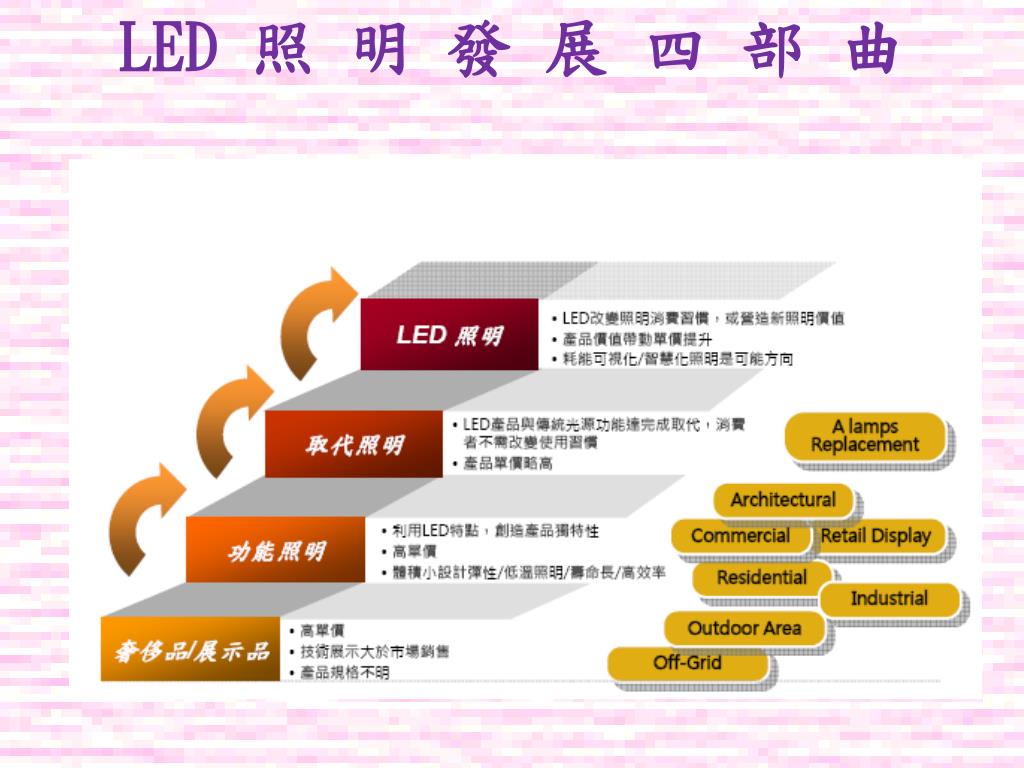

  18. LED 照 明 發 展 四 部 曲

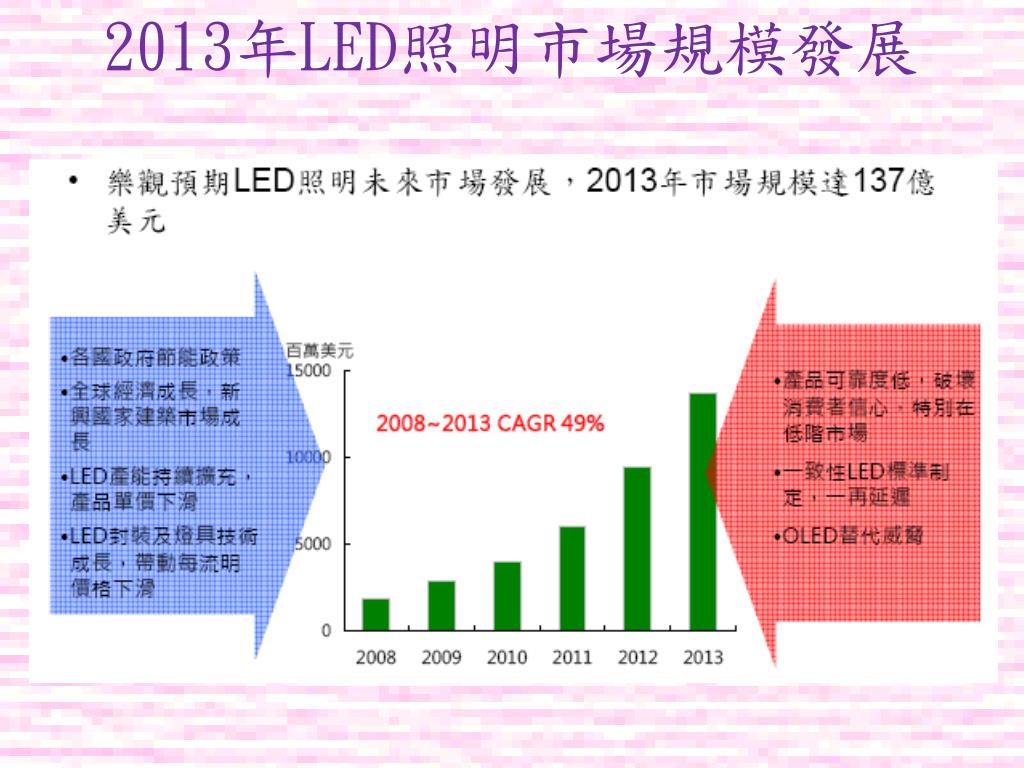

  19. 2013年LED照明市場規模發展

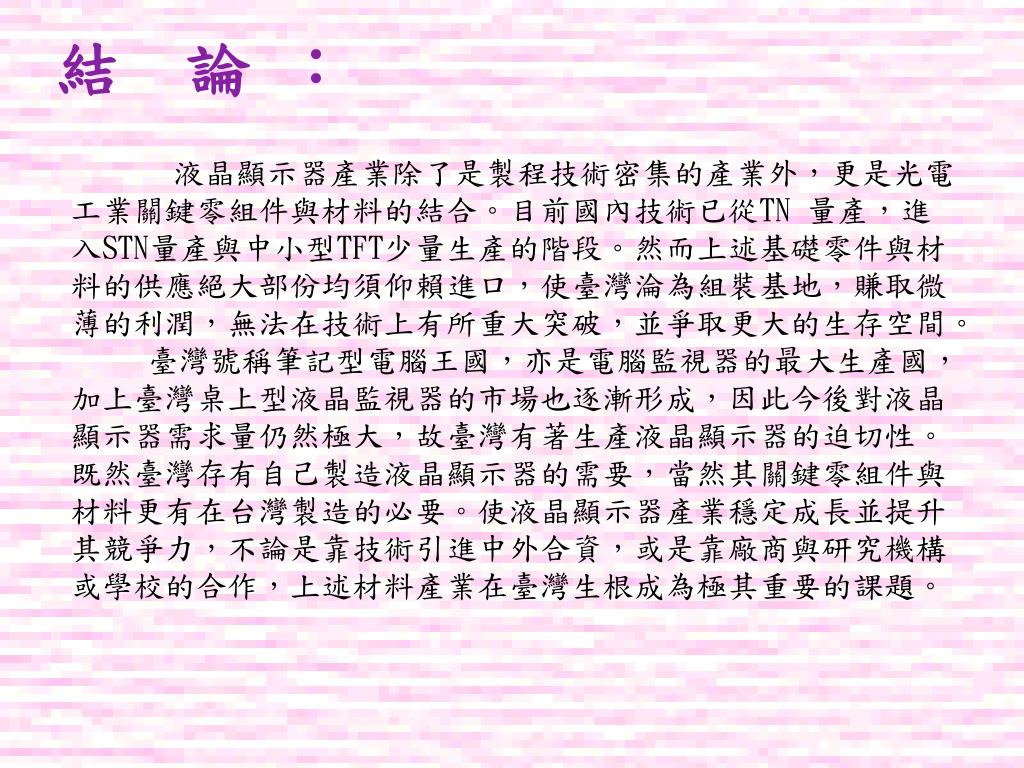

  20. 結 論 ： 液晶顯示器產業除了是製程技術密集的產業外，更是光電工業關鍵零組件與材料的結合。目前國內技術已從TN 量產，進入STN量產與中小型TFT少量生產的階段。然而上述基礎零件與材料的供應絕大部份均須仰賴進口，使臺灣淪為組裝基地，賺取微薄的利潤，無法在技術上有所重大突破，並爭取更大的生存空間。 臺灣號稱筆記型電腦王國，亦是電腦監視器的最大生產國，加上臺灣桌上型液晶監視器的市場也逐漸形成，因此今後對液晶顯示器需求量仍然極大，故臺灣有著生產液晶顯示器的迫切性。既然臺灣存有自己製造液晶顯示器的需要，當然其關鍵零組件與材料更有在台灣製造的必要。使液晶顯示器產業穩定成長並提升其競爭力，不論是靠技術引進中外合資，或是靠廠商與研究機構或學校的合作，上述材料產業在臺灣生根成為極其重要的課題。

  21. 資 料 來 源 ： 2007年教育部影像顯示科技人才培育計畫-陳威州博士 3LCD：http://www.3lcd.com/tw/explore/lcd_panel.aspx 產業報導-謝維中：http://www.pida.org.tw/optolink/optolink_pdf/86030804.pdf ViewSonic：http://www.viewsonic.com.tw/products/productspecs.php?id=361&s=compare&st=field&sc=speaker Xuite： http://blog.xuite.net/andy19890411/Orz/30700703 人民網： http://it.people.com.cn/BIG5/115811/115891/11102181.html 【浪子资讯】www.Ysoso.cn 原文連接地址：http://207.46.192.232/proxy.ashx?a=http%3A%2F%2Fwww.ysoso.cn%2Fa%2Fpcnet%2FIT1%2F2010%2F0904%2FViewSonic.html
