  1. 混凝土结构设计原理 Design Principle for Concrete Structure

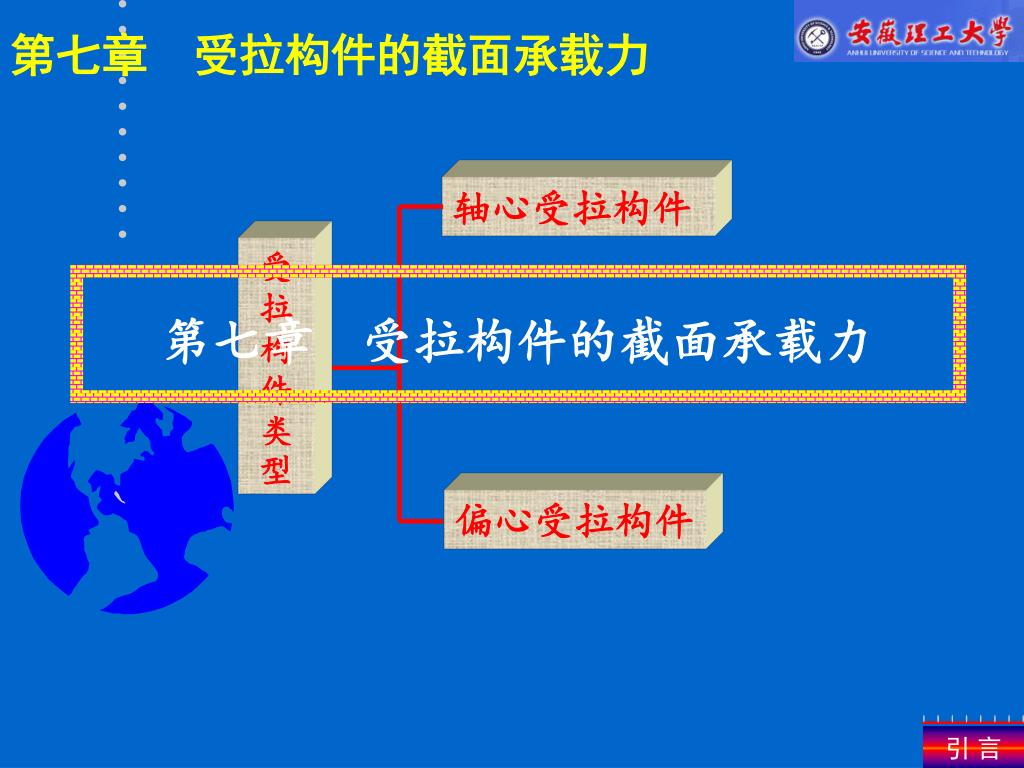

  2. 第七章 受拉构件的截面承载力 轴心受拉构件 受拉构件类型 第七章受拉构件的截面承载力 偏心受拉构件 引 言

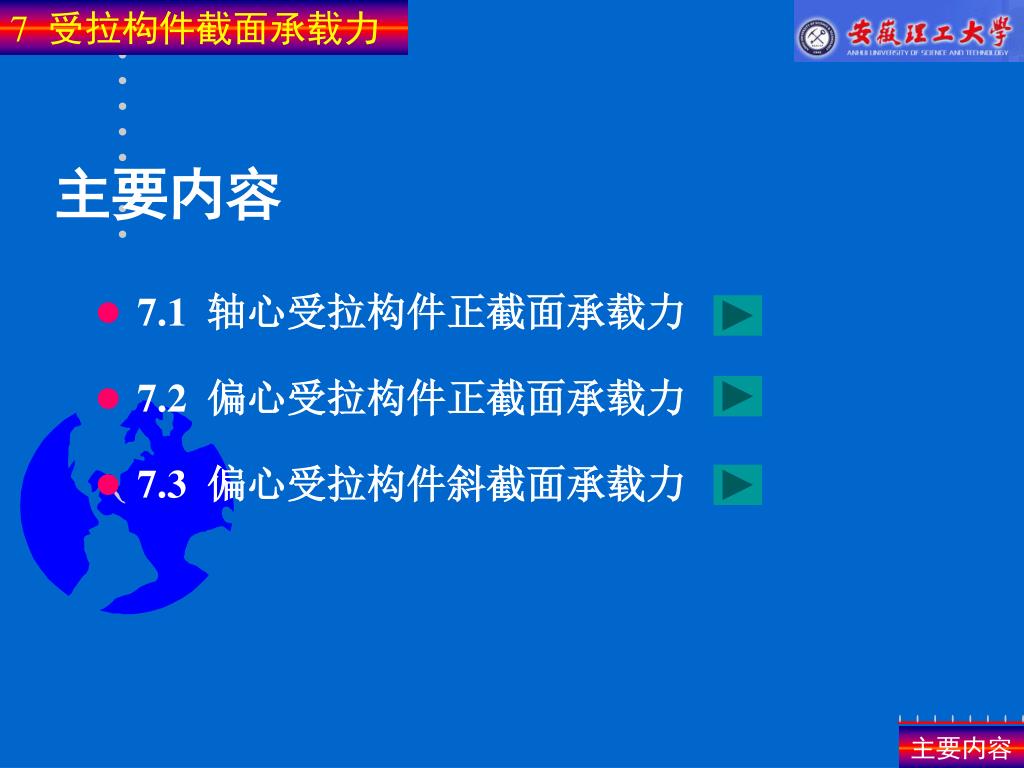

  3. 主要内容 7.1 轴心受拉构件正截面承载力 7.2 偏心受拉构件正截面承载力 7.3 偏心受拉构件斜截面承载力 7 受拉构件截面承载力 主要内容

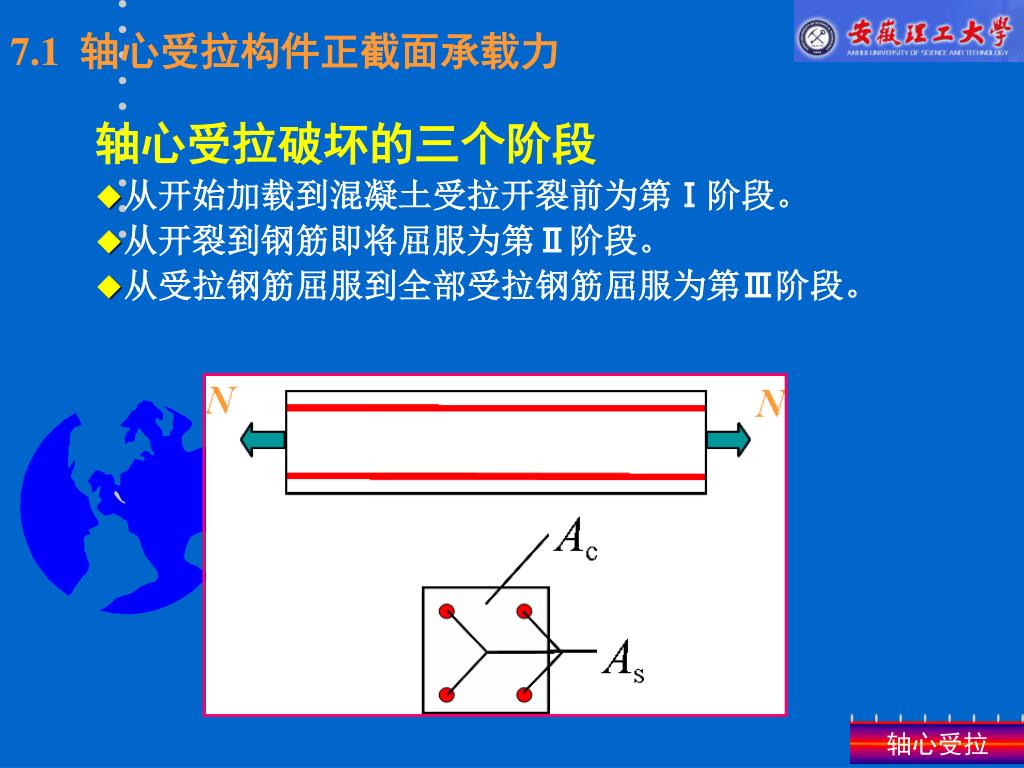

  4. 7.1 轴心受拉构件正截面承载力 轴心受拉破坏的三个阶段 ◆从开始加载到混凝土受拉开裂前为第Ⅰ阶段。 ◆从开裂到钢筋即将屈服为第Ⅱ阶段。 ◆从受拉钢筋屈服到全部受拉钢筋屈服为第Ⅲ阶段。 轴心受拉

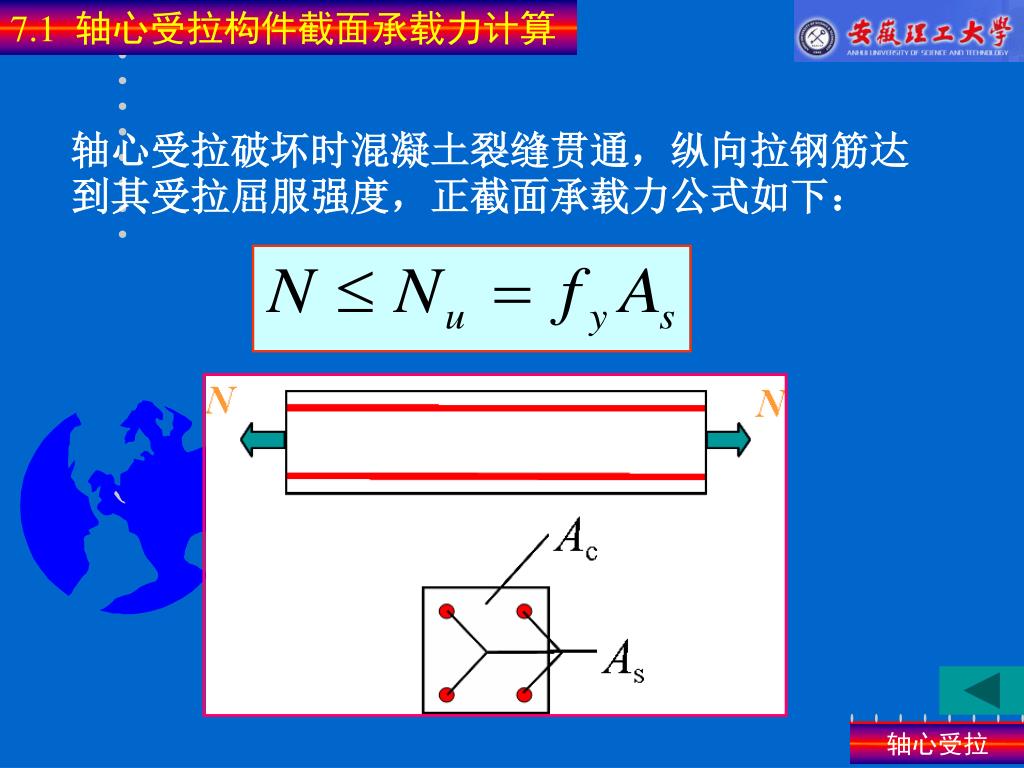

  5. 7.1 轴心受拉构件截面承载力计算 轴心受拉破坏时混凝土裂缝贯通，纵向拉钢筋达到其受拉屈服强度，正截面承载力公式如下： 轴心受拉

  6. 7.2偏心受拉构件正截面承载力 一、偏心受拉构件的破坏特征 1. 大偏心受拉破坏 ◆当轴力处于纵向钢筋之外时发生此种破坏。 ◆破坏时距纵向拉力近的一侧混凝土开裂，混凝土开裂后不会形成贯通整个截面的裂缝， ◆最后，与大偏心受压情况类似，钢筋屈服，而离轴力较远一侧的混凝土被压碎 。 破 坏 特 征

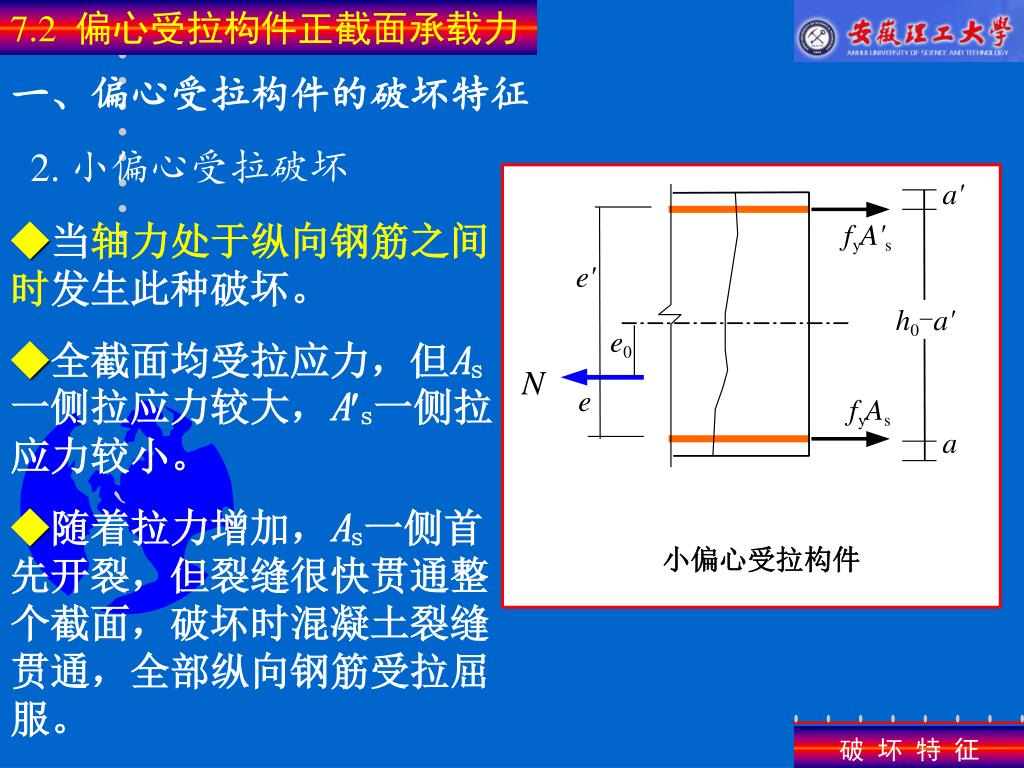

  7. 7.2 偏心受拉构件正截面承载力 一、偏心受拉构件的破坏特征 2. 小偏心受拉破坏 ◆当轴力处于纵向钢筋之间时发生此种破坏。 ◆全截面均受拉应力，但As一侧拉应力较大，As一侧拉应力较小。 ◆随着拉力增加，As一侧首先开裂，但裂缝很快贯通整个截面，破坏时混凝土裂缝贯通，全部纵向钢筋受拉屈服。 破 坏 特 征

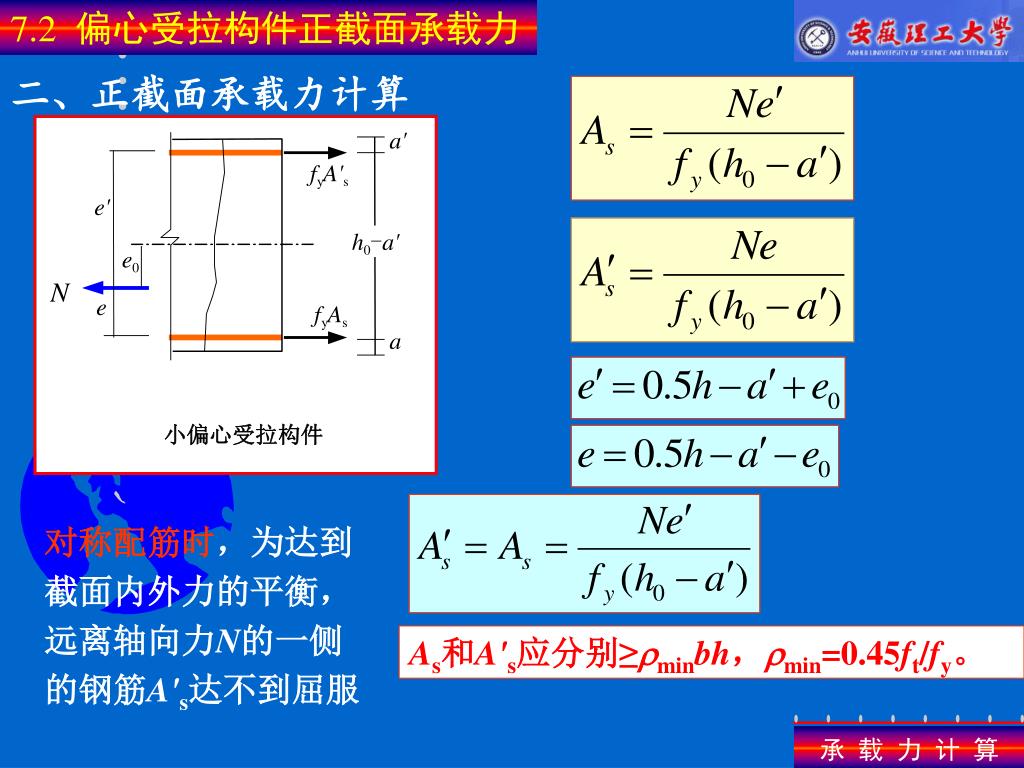

  8. 7.2 偏心受拉构件正截面承载力 二、正截面承载力计算 对称配筋时，为达到截面内外力的平衡，远离轴向力N的一侧的钢筋A's达不到屈服 As和A's应分别≥rminbh，rmin=0.45ft/fy。 承 载 力 计 算

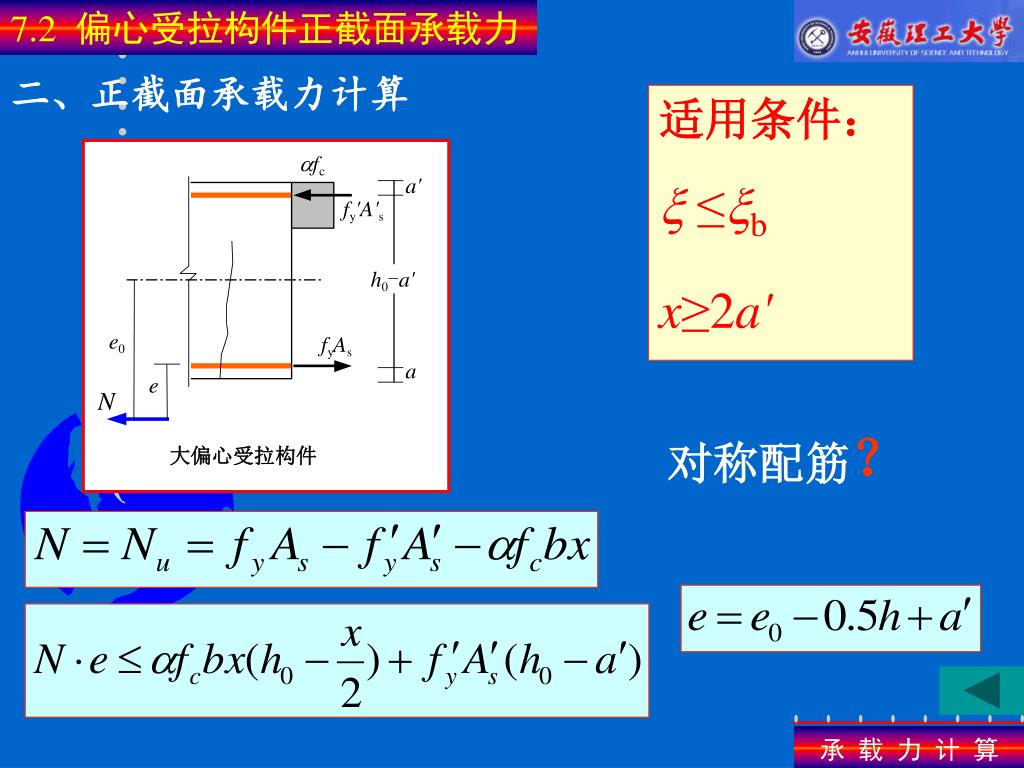

  9. 7.2 偏心受拉构件正截面承载力 二、正截面承载力计算 适用条件： x ≤xb x≥2a' 对称配筋？ 承 载 力 计 算

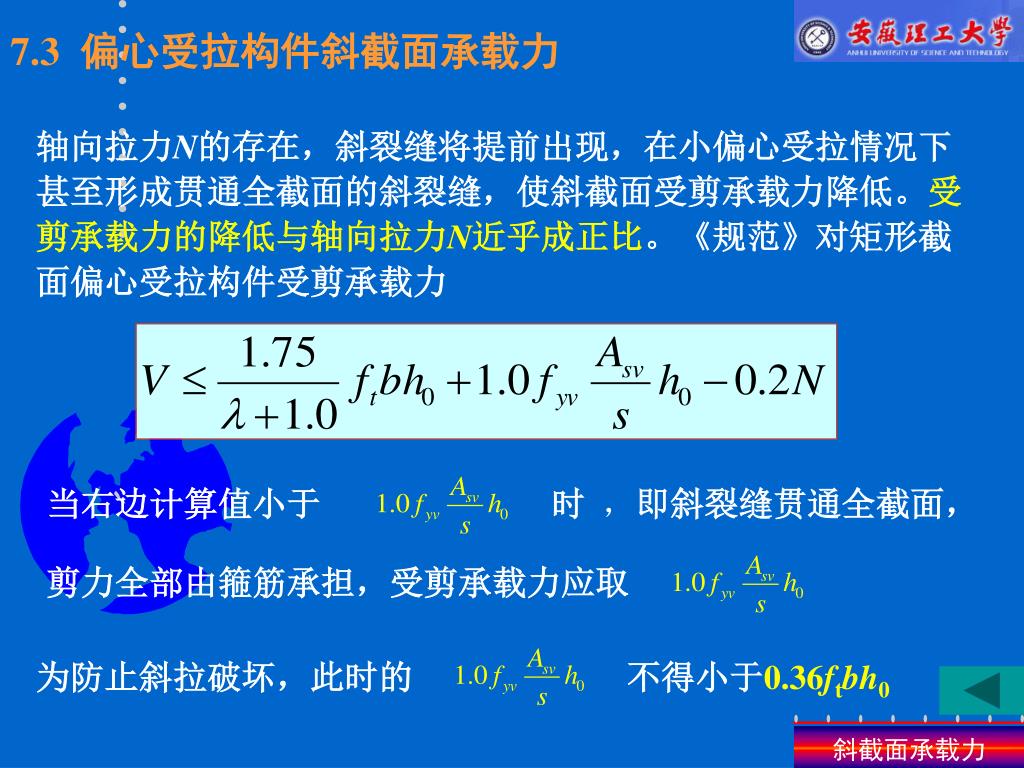

  10. 当右边计算值小于 时 ，即斜裂缝贯通全截面， 剪力全部由箍筋承担，受剪承载力应取 为防止斜拉破坏，此时的 不得小于0.36ftbh0 7.3 偏心受拉构件斜截面承载力 轴向拉力N的存在，斜裂缝将提前出现，在小偏心受拉情况下甚至形成贯通全截面的斜裂缝，使斜截面受剪承载力降低。受剪承载力的降低与轴向拉力N近乎成正比。《规范》对矩形截面偏心受拉构件受剪承载力 斜截面承载力
