Presentation Transcript

  1. 1.项目课题引入 2.Squid服务的工作原理 3. Squid服务器的配置与管理 4. 透明代理的配置 5. 现场演示案例

  2. 课题引入——项目背景 • 请为某公司配置一台Squid代理服务器（内网IP地址为192.168.1.2），该代理服务器配置为奔腾1.6G/512M/80G，公司所用IP地址段为192.168.1.0/24，并且想用8080作为代理端口。

  3. 课题引入——项目分析 • 完成本项目需要解决的问题： • 1、什么是代理服务器,其工作原理是什么 • 2、squid代理服务器的安装、启动与运行方法 • 3、squid服务器的配置方法 • 4、透明代理的配置方法

  4. 课题引入——教学目标 • 学习本课需要实现的教学目标： • 掌握代理服务器的工作原理 • 掌握代理服务器的启动与停止方法 • 掌握代理服务器配置文件的修改方法 • 掌握代理服务器的配置方法 • 掌握透明代理的配置方法

  5. 课题引入——应达到的职业能力 • 学生学习本课后应该具有的职业能力： • 使用iptalbes进行防火墙配置能力 • 进行squid代理服务器的配置能力 • 进行透明代理服务器的配置能力 • 能够为企业设计防火墙的配置方案 • 具有较好的团队合作能力

  6. 项目问题一 SQUID代理服务器 • 代理服务是指由一台拥有公有IP地址的机器代替若干没有公有IP地址的机器和Internet上的其它主机打交道，提供代理服务的这台机器称为代理服务器。拥有私有IP地址的机器想连接到Internet上时，先把这个请求发给拥有公有IP地址的代理服务器，由代理服务器把这个请求通过它的公有IP地址发到请求的目的地址。然后目标地址的服务器把返回的结果发回给代理服务器，代理服务器再原封不动的把资料发给内部主机。 • Squid是一个高性能的代理缓存服务器，可以加快内网浏览Internet的速度，提高客户机访问命中率。Squid不仅支持HTTP协议，还支持FTP、gopher、SSL和WAIS等协议。Squid由一个主要的服务程序Squid，一个DNS查询程序dnsserver，几个重写请求和执行认证的程序，以及几个管理工具组成。Squid使用访问控制清单（ACL）和访问权限清单（ARL）阻止特定的网络连接来减少潜在的Internet非法连接。

  7. 代理服务器型防火墙工作原理 • 代理服务器型防火墙是应用层防火墙，它能提供部分与传输有关的状态，能提供与应用相关的状态和部分传输的信息，工作原理如右图所示。 代理服务器型防火墙原理图

  8. 代理服务器型防火墙工作原理 • 代理服务器型防火墙的工作过程： （1）主机A向代理服务器发送一个访问因特网的请求。 （2）代理服务器将检测ACL（访问列表）中的设置。 （3）如果主机A所需要的信息已经存在，代理服务器将直接将其发送给主机A。否则，服务器将代替主机A访问因特网。 （4）因特网将主机A所需要的信息发送给代理服务器，这些信息将被保存在缓存中。 （5）代理服务器将这些信息发送给主机A。 （6）主机B向代理服务器发送一个访问同样信息的请求。 （7）代理服务器将检测ACL（访问列表）中的设置。 （8）服务器直接将已保存的信息发送给主机B。

  9. 项目问题二 SQUID服务的安装、启动与停止 • SQUID服务的安装： Squid服务的软件包在RHEL4的第2张安装盘上。软件包的名字为“squid-2.5.STABLE6-3.i386.rpm”。插入安装盘，挂载。然后输入下面的命令完成安装。

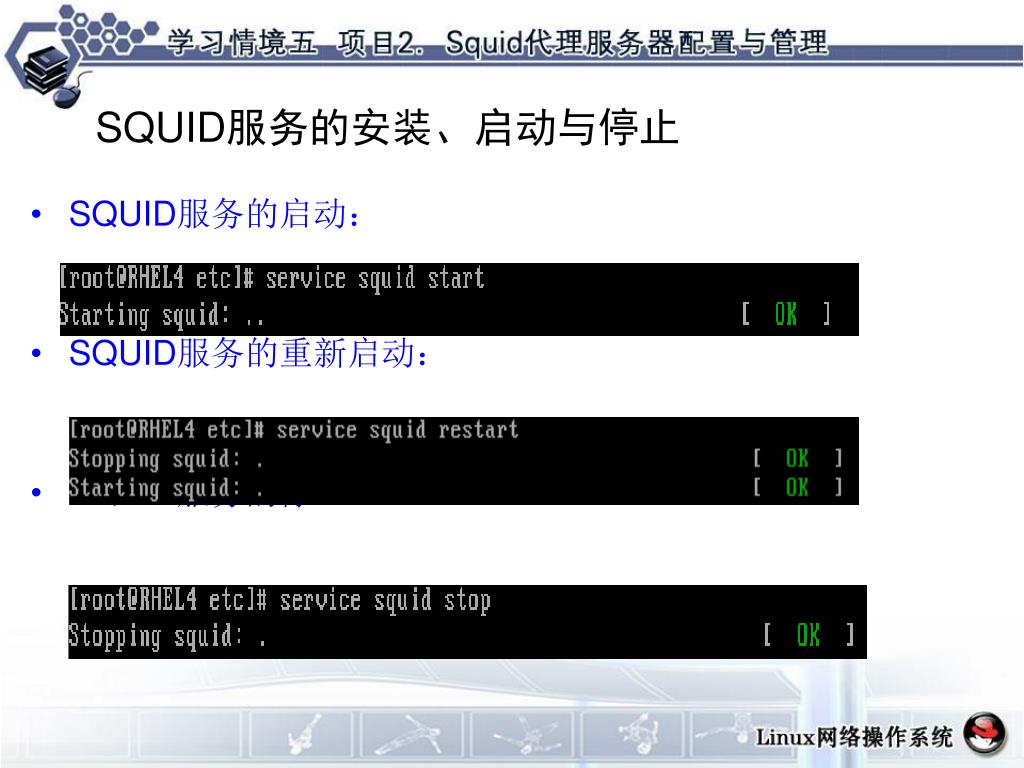

  10. SQUID服务的安装、启动与停止 • SQUID服务的启动： • SQUID服务的重新启动： • SQUID服务的停止：

  11. 项目问题三 SQUID服务器的配置 • SQUID服务的主配置文件是/etc/squid/squid.conf，用户可以根据自己的实际情况修改相应的选项。下面给出的是一个配置文件的实例 ，各项的具体含义见课本P265。

  12. SQUID服务器的配置 • 访问控制列表ACL：ACL是要控制客户的主机和域的列表。用户使用http_access等命令定义控制功能，可以基于源IP地址、域名、甚至时间和日期等来使用acl命令定义系统或者系统组。acl命令的格式如下： • acl 列表名称 列表类型 [-i] 列表值 • 列表名称用于区分Squid的各个访问控制列表，任何两个访问控制列表不能用相同的列表名。 • 列表类型用于定义可被Squid识别的类别。例如，可以通过IP地址、主机名、域名、日期和时间等。常见选项如下表所示。

  13. ACL类型选项

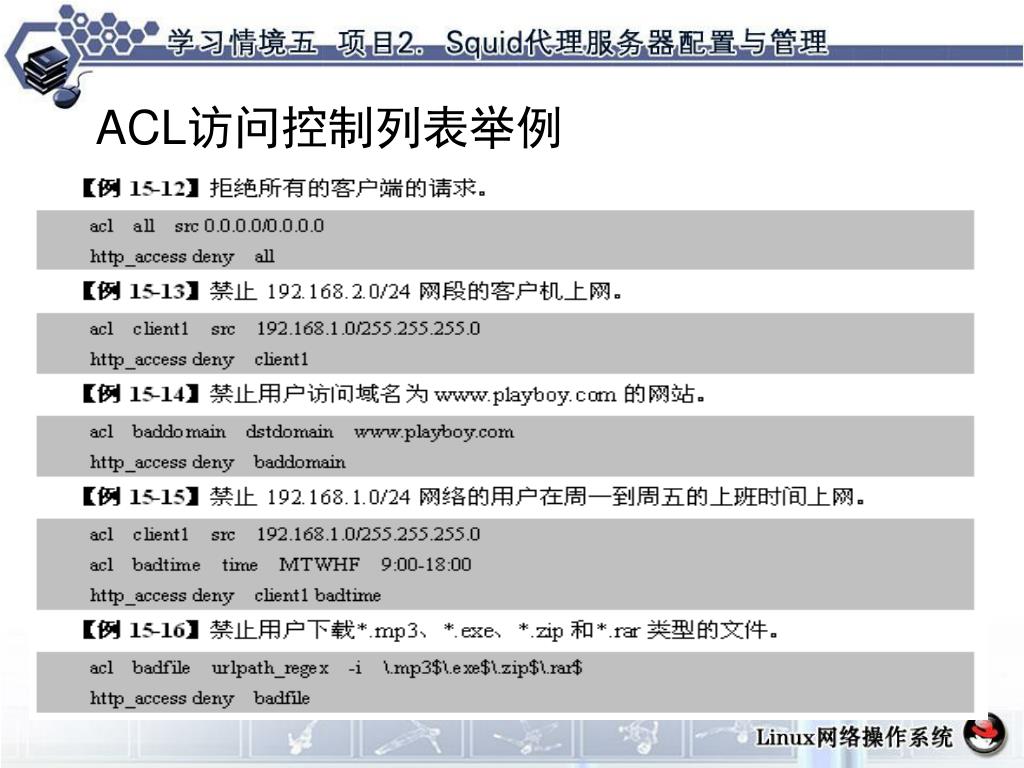

  14. ACL访问控制列表举例

  15. SQUID服务器配置实例 • 【例15-17】某公司用Squid作代理服务器（内网IP地址为192.168.1.2），该代理服务器配置为奔腾1.6G/512M/80G，公司所用IP地址段为192.168.1.0/24，并且想用8080作为代理端口。 • （1）根据题目要求，编辑主配置文件squid.conf。内容如下：

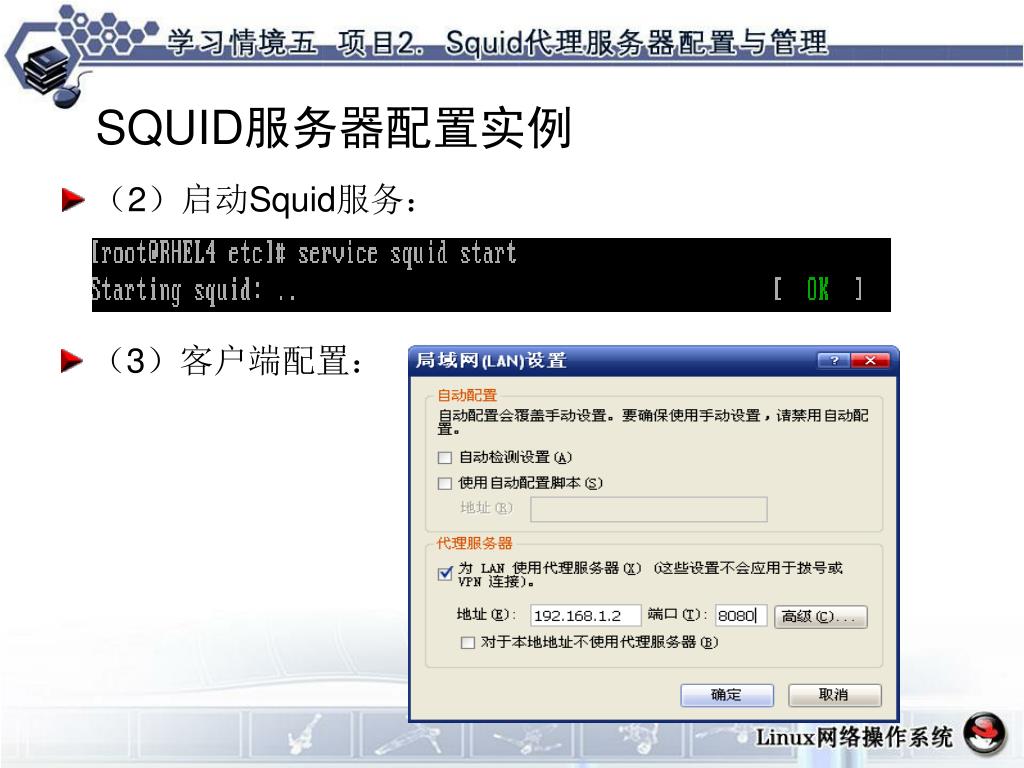

  16. SQUID服务器配置实例 • （2）启动Squid服务： • （3）客户端配置：

  17. 项目问题四 透明代理 • 透明代理：是指客户端根本不需要知道有代理服务器的存在，客户端不需要在浏览器或其他的客户端工作中做任何设置，只需要将默认网关设置为Linux服务器的IP地址即可。利用Squid和NAT功能可以实现透明代理。

  18. Squid服务器的配置 • 在SQUID服务器的主配置文件squid.conf中，必须设置以下四项： • httpd_accel_host virtual、httpd_accel_port 80：设置虚拟主机模式及加速请求端口。 • httpd_accel_with_proxy on ：该选项在透明代理模式下必须设置成on。此时，Squid既是WEB请求的加速器，又是缓存代理服务器。 • httpd_accel_uses_host_header on：在透明代理模式下，如果想让代理服务器的缓存功能正确工作，必须将该选项设为on。设为on时，Squid会把存储的对象加上主机名而不是IP地址作为索引。

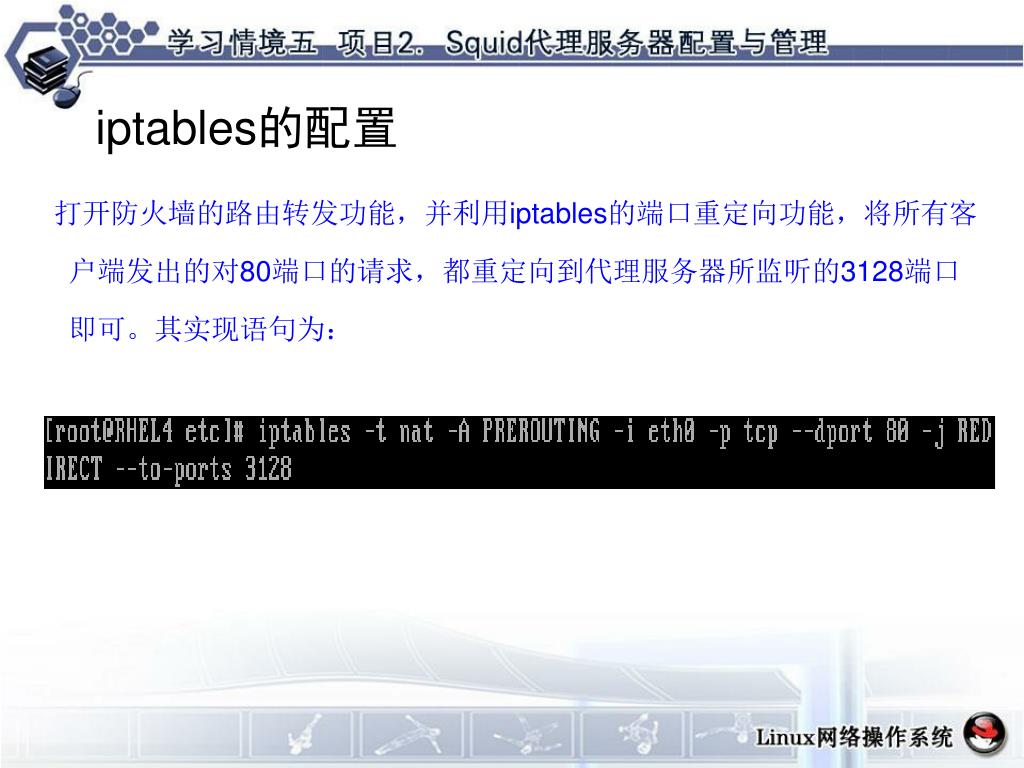

  19. iptables的配置 • 打开防火墙的路由转发功能，并利用iptables的端口重定向功能，将所有客户端发出的对80端口的请求，都重定向到代理服务器所监听的3128端口即可。其实现语句为：

  20. 作业 • John计划在他的局域网建立防火墙，防止Internet直接进入局域网， 反之亦然。在防火墙上他不能用包过滤或SOCKS程序. 而且他想要提供给局域网用户仅有的几个Internet服务和协议,请选择合适的防火墙,并写出配置过程 • 假设要控制来自IP地址199.88.77.66的ping命令，请写出iptables命令 • 如果想要防止199.88.77.0/24网络用TCP分组连接端口21， 请写出iptables命令
