太陽館見学マニュアル. 諸注意 一度も使ったことがない人は、ベテランの説明を受けてからにすること 不慣れな人は各所の確認を特に丁寧に行うこと 慣れてる人も油断しないこと シャッター、鏡など、安全確認を十分に行うこと 古い機械で壊れやすい部分も多いので、大切に使うこと 壊れた場合や異常 ( いつもと違うこと ) など気づいた点は報告すること 報告先： 石井 （花山か飛騨にいる場合は口頭か電話で） 飛騨電話 : 0578-86-2311 飛騨以外の出張などで不在の場合、仲谷＠飛騨 どちらも連絡がつかない場合は、花山の職員に連絡のうえ
E N D

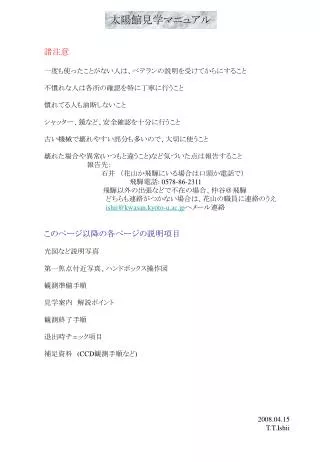

太陽館見学マニュアル 諸注意 一度も使ったことがない人は、ベテランの説明を受けてからにすること 不慣れな人は各所の確認を特に丁寧に行うこと 慣れてる人も油断しないこと シャッター、鏡など、安全確認を十分に行うこと 古い機械で壊れやすい部分も多いので、大切に使うこと 壊れた場合や異常(いつもと違うこと)など気づいた点は報告すること 報告先： 石井 （花山か飛騨にいる場合は口頭か電話で） 飛騨電話: 0578-86-2311 飛騨以外の出張などで不在の場合、仲谷＠飛騨 どちらも連絡がつかない場合は、花山の職員に連絡のうえ ishii@kwasan.kyoto-u.ac.jpへメール連絡 このページ以降の各ページの説明項目 光図など説明写真 第一焦点付近写真、ハンドボックス操作図 観測準備手順 見学案内解説ポイント 観測終了手順 退出時チェック項目 補足資料(CCD観測手順など) 2008.04.15 T.T.Ishii
光路図 三面鏡(像をつくる鏡) 二面鏡 通常開けるのは コリメータ鏡と 回折格子の蓋のみ 他の鏡の蓋は開けない 一面鏡 眼視用セッティング 眼視用 スクリーンを 外したところ ↓ 回折格子自動回転装置 数値セット このガイドに 合わせて CCDカメラを 設置する 設定値移動 ボタン（押す）
南 西 東 北 ハンドボックスの各ボタンを押した時に太陽が動く方向 速度は通常はM(Mid)に 大きく動かす時はF(Fast) 西に動かした時に 止まりにくいので注意 この裏あたりに コンセント色々 モニター電源 追尾用 モーター電源 上下二つとも 入れる 第一焦点 モニター用 カメラと電源 ビデオデッキ フォーカス調整 ハンドボックス 太陽面上での方向と一致 (つまり南は太陽の南側部分) 東西は実際は水平ではなく 数度傾いてる(西側がさがっている) 第一焦点面のモニター画面は 上下は一緒で左右反転
観測準備手順 1. 小屋を開ける 鍵は共通玄関用で開く シャッターを開ける(シャッターわきBox内の上のボタンを押す) シャッターが一番上まで上がってること、高さがいつもと同じであること レール上に障害物がないことを確認 起動、後進 小屋が動く間、異常がないか見ておく, 異常時には停止を押す リミットで止まったら、停止を押す 2. 鏡の蓋を外す 緑のカバーとビニールはたたんで(3-5面鏡のある)小屋の中に入れておく 二面鏡(上側)の蓋から先に外す 一面、二面鏡の蓋も小屋の中にしまう 3. 追尾のスイッチを入れる コンセントは全てさしておく(第一焦点の向こう(西)側、除湿機の方のOAタップ) 追尾用モーターのスイッチ(二箇所)を入れる 4. 太陽導入 二面鏡の影が一面鏡にかからないように一面鏡をレール上で移動 一面鏡からの反射光の高さに合わせて二面鏡をレール上で移動 一面鏡の光が二面鏡にバランスよく当たるように一面鏡を動かす 二面鏡の光が三面鏡に当たって、焦点面スリット付近に太陽像ができるように 二面鏡を動かす(二面鏡のクランプは二箇所,締めすぎないように注意) モーター部とおしりと二箇所 モーター部が上下、おしりが左右 それぞれ二つねじがあるが片方を緩めれば動く 通常モーター部は下側を、おしりは東側を緩める 動きが重いときはもう片方も緩める 二面鏡おしりのクランプ 5. 分光器室内準備 鍵は、鍵置き場の５番(分北5)の鍵 鍵置き場は、分光器室ドアの右斜めぐらいのドアを開けた左手 コリメーター鏡と回折格子の蓋を外す 除湿機(二つ)の電源を切る 6. スペクトルができる焦点部の準備 眼視用スクリーン設置 スリット幅全開 回折格子角度と波長は右の表 数値をセットして、設定値移動を押す 必要ならフォーカス調整 第一焦点面をH-alphaでモニターする場合は カメラ電源、モニター電源、ビデオデッキの電源をON 7. CCD観測の過去の例をPCに用意 見学の内容によってはリアルタイムCCD画像をみせるなども H-alpha 20 41 00 Na 18 11 30 Mg 15 33 50 H-beta 14 25 00 Ca (H) 11 12 00
見学説明ポイント 望遠鏡部分 三面鏡のところで、 「今、皆さんは望遠鏡の中います」というと大抵驚かれる 50cm凹面鏡、焦点距離20m、直径約20cmの太陽像ができる 外に出てシーロスタットの説明(70cm平面鏡二枚) 北はどっちでしょう、クイズなど 子供向けには、動かせるときは、十分気をつけたうえで小屋を移動することも 第一焦点面 太陽像や黒点の説明 晴れててリアルタイム画像だと反応がいい 時間がたっぷりあればH-alphaのモニターが画像を説明することも スリットの説明と、となりの部屋で虹をつくることの説明 眼視用スクリーンで、各スペクトルを説明、紫から赤への色の移動をみせる 時間と対象年齢によっては、スペクトルで何がわかるかを 自転速度の観測の例などで説明 デスクトップ、見学用サンプル画像をIviewで表示 暗室 回折格子や鏡には人を近付けないように注意 スリットからの光の路の説明（見学者は動かずに説明者が動くとよい） 回折格子の説明、暗室内にCDをおいてある 1mmに1200本 虹をみせる、光路に人が立たないように、暗くなって子供が騒がないように注意 曇ってる場合は、飛騨の虹の巻物（コリメーター鏡付近においてある）で 雰囲気だけでも説明 H-alphaの赤を説明（別館でみてる太陽の光の色）
観測終了手順 1. 起動した周辺機器の電源OFF CCDカメラ、PC、焦点モニター用カメラ、 モニター、ビデオデッキOFF確認 2. 追尾停止 追尾モーターのスイッチを二つとも切る フィルター以外のコンセントを全て抜く 抜かないと書いてあるフィルターのコンセントは抜いてはいけない 3. 鏡の蓋をする 一面鏡の蓋を先にしめてから二面鏡の蓋をする 緑のカバーもかける マジックテープがあるのが二面鏡用、ビニールは二面鏡モーター部に 三,四,五面鏡の蓋もする 4. 小屋を閉める レール上に障害物がないことを確認 起動、前進 小屋が動く間、異常がないか見ておく, 異常時には停止を押す リミットで止まったら、停止を押す シャッターを閉める(シャッターわきBox内の下のボタンを押す) 一面鏡の小屋、三面鏡付近東西二箇所の各扉の施錠確認 5. 分光器室内片付け コリメーター鏡と回折格子の蓋をする 除湿機(二つ)の電源を入れる 鍵を閉めて、鍵は鍵置き場に戻す (退出時には玄関の鍵を閉めるのも忘れずに) この裏あたりに コンセント色々 モニター電源 追尾用 モーター電源 上下二つとも 入れる 第一焦点 モニター用 カメラと電源 ビデオデッキ フォーカス調整 ハンドボックス
退出時チェック項目 シーロスタット使用後は、退出前に以下を確認すること 小屋移動装置電源切 鏡（五ヶ所）蓋閉 鏡（二ヶ所）緑カバー、定位置 小屋シャッター閉 小屋、光路（東西）鍵閉 第一焦点コンセント（フィルター以外）抜 CCDカメラ電源切 観測用PC電源切、コンセント＆ネットワークケーブル抜 除湿機ON 扉閉 暗室内、回折格子、コリメーター鏡蓋 除湿機（二ヶ所）ON 電気消 暗室鍵閉、鍵を鍵置き場、定位置 スペクトルコンセント抜 廊下電気消灯 以上を確認してから、玄関の鍵を忘れずに閉めて退出 使用中に、異常あるいは普段と違うことなど気づいた点があれば、報告すること 報告先： 石井 （花山か飛騨にいる場合は口頭か電話で） 飛騨電話: 0578-86-2311 飛騨以外の出張などで不在の場合、仲谷＠飛騨 どちらも連絡がつかない場合は、花山の職員に連絡のうえ ishii@kwasan.kyoto-u.ac.jpへメール連絡
CCD観測手順 1. PC起動、CCDカメラ準備 パソコンのコンセントをさして電源を入れる 焦点部の眼視用スクリーンを外してCCDカメラをガイドに合わせて設置する CCDカメラにケーブル(３本)をつなぐ CCDカメラの電源(パソコンラックの上の箱)を入れる 2. 初期設定と撮影準備 フォーカス調整(第一焦点は目でみて判断、CCDカメラは一番奥まで押し付ける) CCD制御ソフトを起動(CCD観測のアイコンをダブルクリック) コンフィグファイル(C:\ccd\Fc1500_pusle0.dat)をロード(ファイルを開く) 設定のタイムアウト値(200000msecに0二つ増やす) 設定の保存範囲(表示部分だけのチェックをはずす)を変更 window sizeを全視野表示あるいは最大化 露出時間(トリガーカウンタ設定 PAイネーブルの値を変更)を調整 光量と波長にもよるがH-alphaでPAイネーブル 3000ぐらいか 詳細は裏面に 回折格子の角度を設定して、使用する波長を導入する(詳細次ページ) H-alphaは、20 39 10 付近でリファレンスがきちんと入る Fe(6302: 19 40 50) 第一焦点のH-alphaモニターを用意(カメラ、モニター、ビデオデッキの電源ON) スリット幅は100mmに。 適当な露出にしておいてプレイっぽいボタンを押して連続撮影にして 画面上下にわずかにスリットの影ができるようにスリット位置を調整する ビデオデッキの時刻更正（時報117の毎分に合わせてセット）をしておく 3. 撮影と保存 連続撮影を■で停止して、 ●ボタンで一枚だけ撮影 フロッピーボタンをクリックすると保存用画面になるので、tiffで保存する (一番最初は、上の階層に戻って新しくフォルダをつくること) 4. データ転送 観測が終了したら、ネットワークケーブルをつないで (ハブにPCからと上流からと二本さす) データ転送(Secure File Transfer Client を使用) 観測データは、バックアップ兼ねてそのままHDDに残しておく 5. 終了処理 ソフト終了、CCDカメラの電源OFF、ケーブル(3本)を抜いてPCラックの上に片付ける PC電源OFF、ネットワークケーブル二本抜く、コンセント抜く 第一焦点モニター用電源を全て(カメラ、モニター、ビデオデッキ)OFF
FC1500_long10.datでの トリガーカウンタ設定のPAイネーブルの値と露出時間の対応 露出時間 PAイネーブル値 0.1 sec 87 0.2 sec 175 0.5 sec 437 1.0 sec 874 2.0 sec 1748 3.0 sec 2622 4.0 sec 3496 5.0 sec 4370 もっと短い時間には コンフィグファイルとして、Fc1500_pulse10.datをロード PAイネーブルの 16が 1/1000.秒 露出時間 PAイネーブル値 0.1 sec1600 0.05 sec 800 0.01 sec 160 1/30. sec 532 1/60. sec 266 • 波長と回折格子の角度 • 計算用IDL script • (/home/ishii/lib/cal_grating_angle.pro) • 眼視用 • H-alpha 20 41 00 • Na 18 11 30 • Mg 15 33 50 • H-beta 14 25 00 • Ca (H) 11 12 00 • ---------------------------- • CCD用（CCDの置き方によってずれる） • H-alpha(6563) 20 39 10 • Fe(6302) 19 40 50 • H-beta (4861) 14 23 50 • H-gamma 12 31 30 • Ca H(3968) 11 12 00 • １０”の精度で微調整可能なので観測時に調整 PCでのCCD画面は上下反転 CCD画面の波長方向は、左が赤 回折格子の角度を増やすと より赤い波長が入る 波長長い 波長短い スリット下側 スリット上側 もう 20”増やして設定値移動 もう 20”減らして設定値移動
