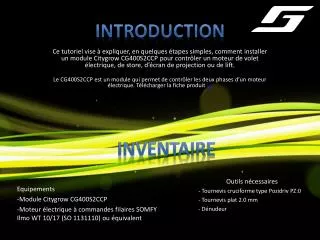

Introduction. Ce tutoriel vise à expliquer, en quelques étapes simples, comment installer un module Citygrow CG400S2CCP pour contrôler un moteur de volet électrique, de store, d’écran de projection ou de lift.

selima
Download Presentation

Introduction

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Introduction Ce tutoriel vise à expliquer, en quelques étapes simples, comment installer un module Citygrow CG400S2CCP pour contrôler un moteur de volet électrique, de store, d’écran de projection ou de lift. Le CG400S2CCP est un module qui permet de contrôler les deux phases d’un moteur électrique. Télécharger la fiche produit ici Inventaire • Outils nécessaires • Tournevis cruciforme type Pozidriv PZ:0 • - Tournevis plat 2.0 mm • - Dénudeur • Equipements • Module Citygrow CG400S2CCP • Moteur électrique à commandes filaires SOMFY Ilmo WT 10/17 (SO 1131110) ou équivalent

  2. Installation • Avant de manipuler Couper le courant en mettant le disjoncteur en position « off » avant toute intervention sur le réseau électrique. Vérifier toujours qu'il n'y a pas de courant avec un testeur de phase avant de brancher un module. • Dévisser le capot de protection des borniers du module Citygrow1. 1 2 • A l’aide du tournevis plat de 2.0mm, libérer les borniers ascenseurs du module2. Connecter la phase et le neutre sur les entrées marquées « input »3. Visser. 3

  3. Installation • Connecter ensuite les sorties phase montée et phase descente sur le bornier marqué « output » 4. Visser. 4 • Remettre en place le capot de protection 5. Visser 5

  4. Conclusion • Le module Citygrow est désormais prêt à être intégré au réseau Zigbee, via la prise mini USB 6. 6 • Laisser le module sorti jusqu’à l’intégration dans la CG100TR, puis rentrer le module Citygrow dans son emplacement définitif.

  5. Citygrow SA 21, Rue du Mont-Blanc 1202 – Genève Suisse +41 22 732 34 80 – www.citygrow.eu
