运算器与运算方法

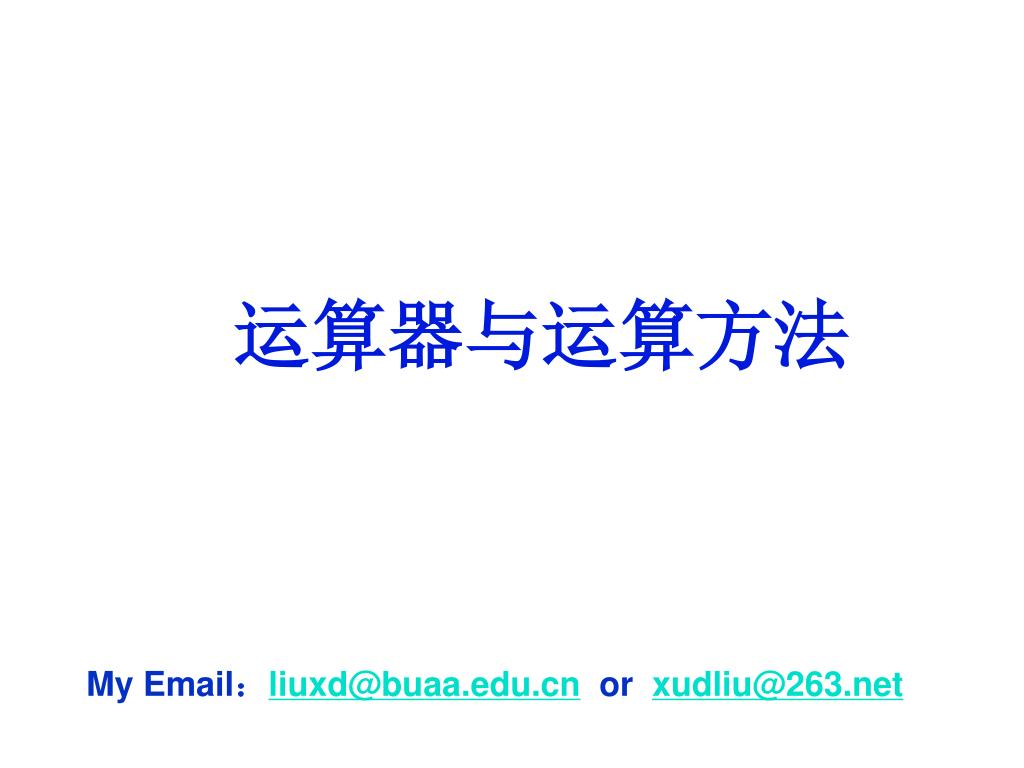

运算器与运算方法 My Email：liuxd@buaa.edu.cn or xudliu@263.net

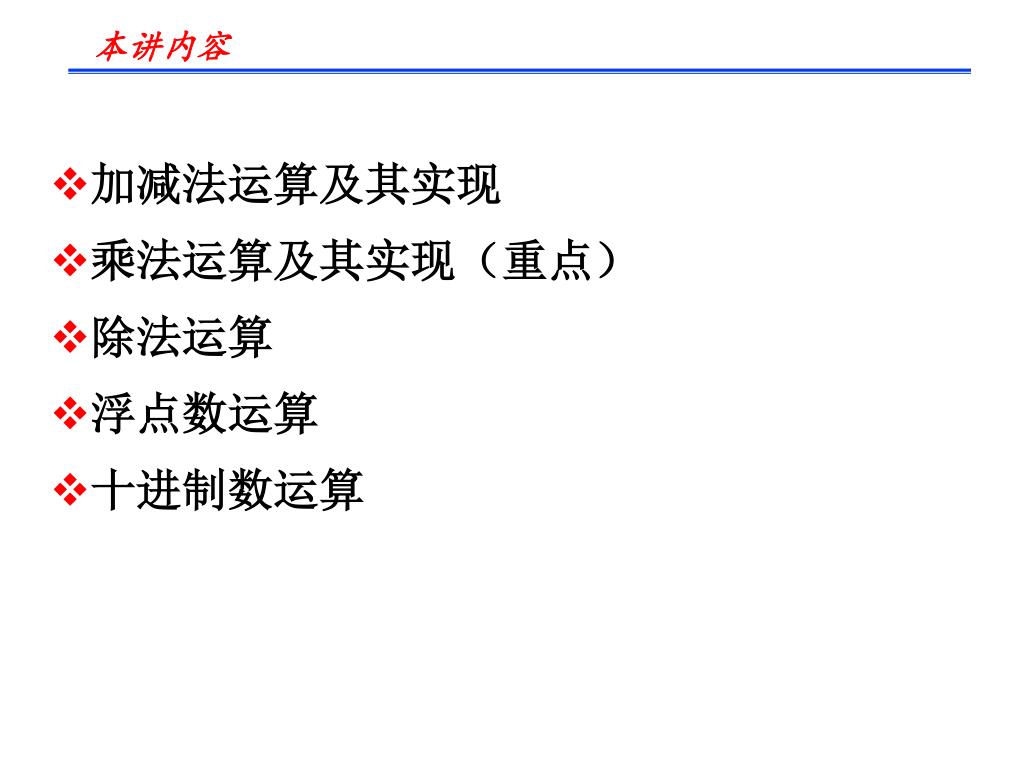

本讲内容 • 加减法运算及其实现 • 乘法运算及其实现（重点） • 除法运算 • 浮点数运算 • 十进制数运算

加减法运算及其实现 • 乘法运算及其实现（重点） • 除法运算 • 浮点数运算 • 十进制数运算

若则 1.1 加减法运算机器实现 • 原则（以定点整数为例说明） • ［X］补与［－X］补

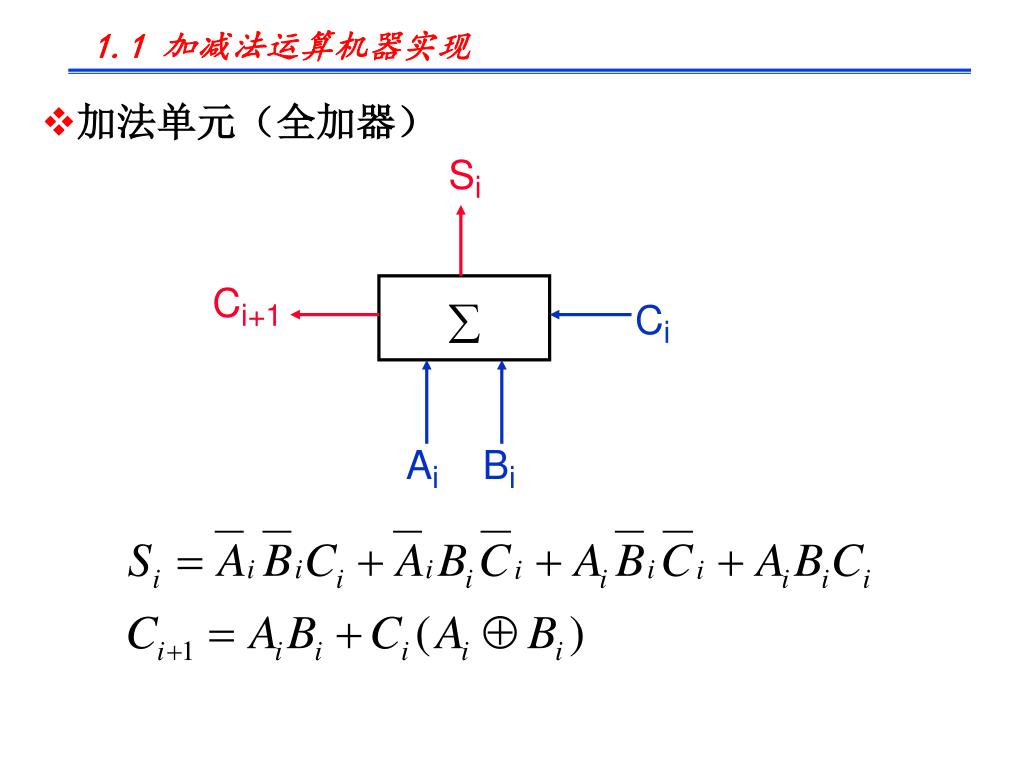

Si Ci+1  Ci Ai Bi 1.1 加减法运算机器实现 • 加法单元（全加器）

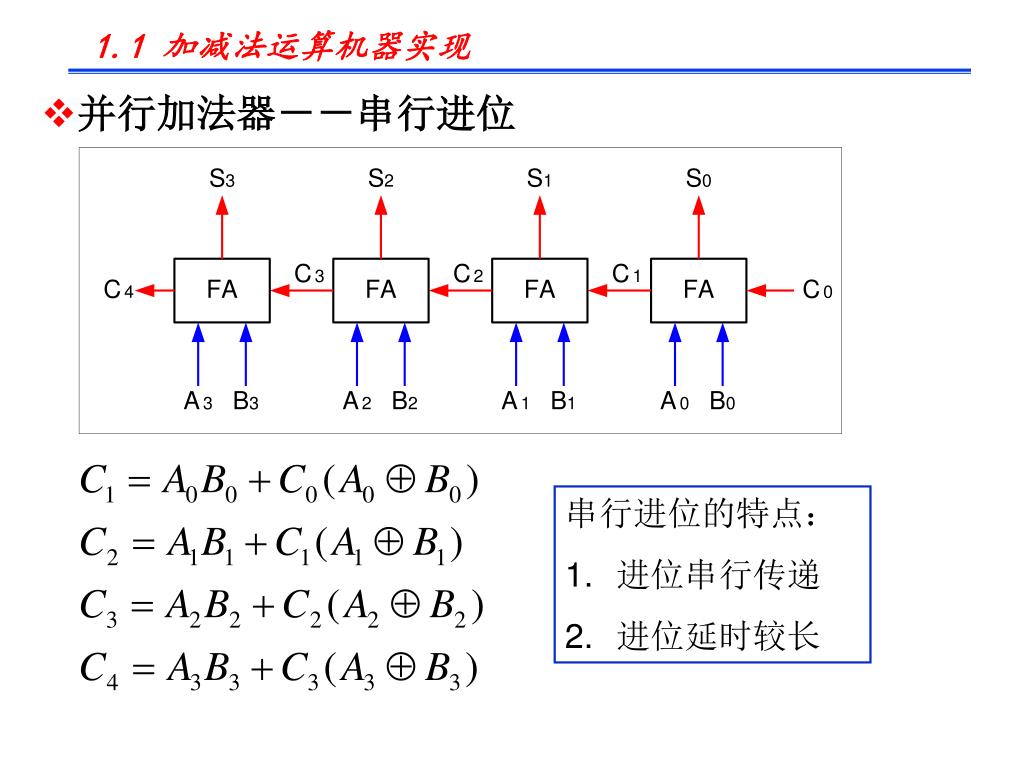

1.1 加减法运算机器实现 • 并行加法器－－串行进位 • 串行进位的特点： • 进位串行传递 • 进位延时较长

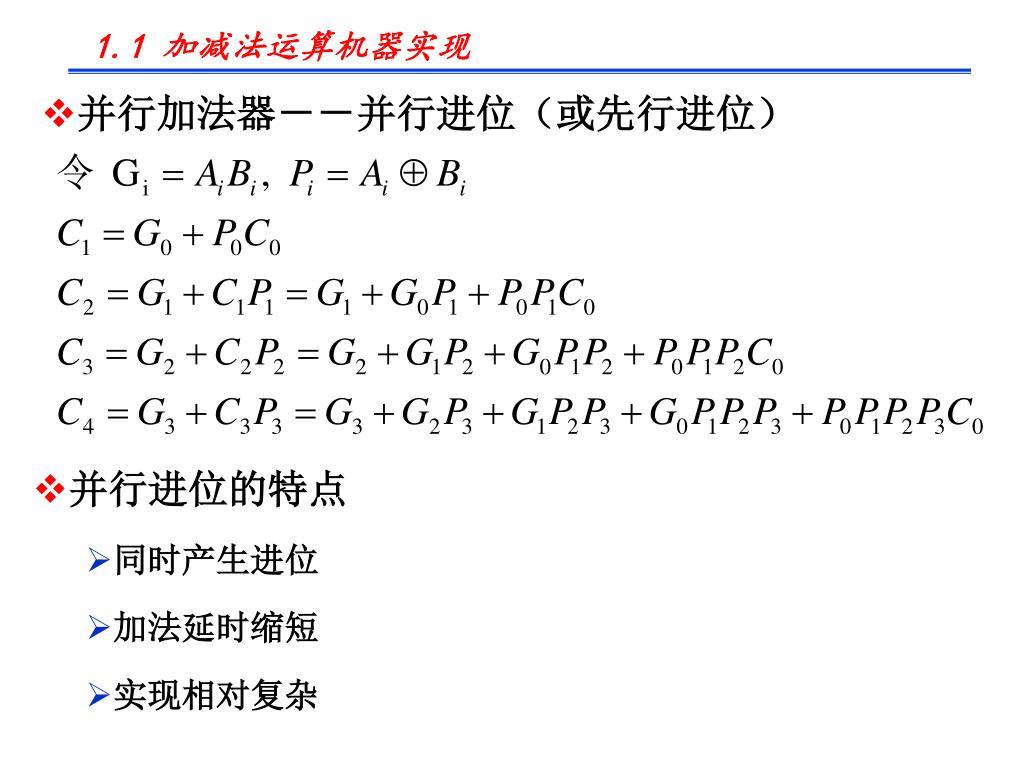

1.1 加减法运算机器实现 • 并行加法器－－并行进位（或先行进位） • 并行进位的特点 • 同时产生进位 • 加法延时缩短 • 实现相对复杂

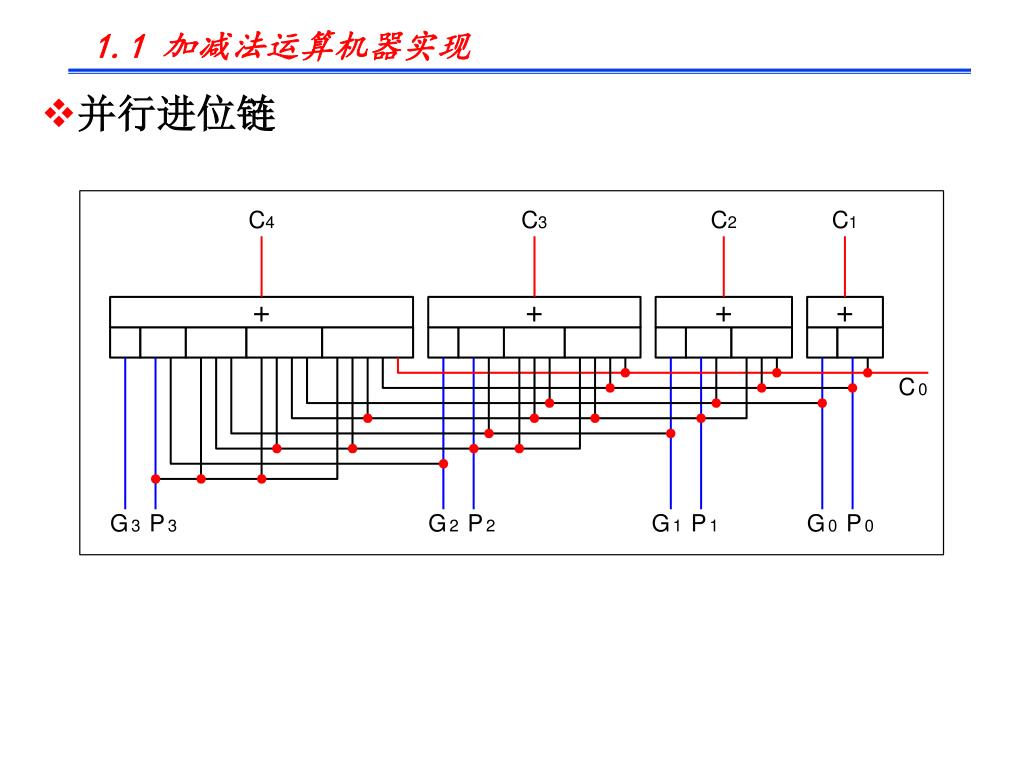

1.1 加减法运算机器实现 • 并行进位链

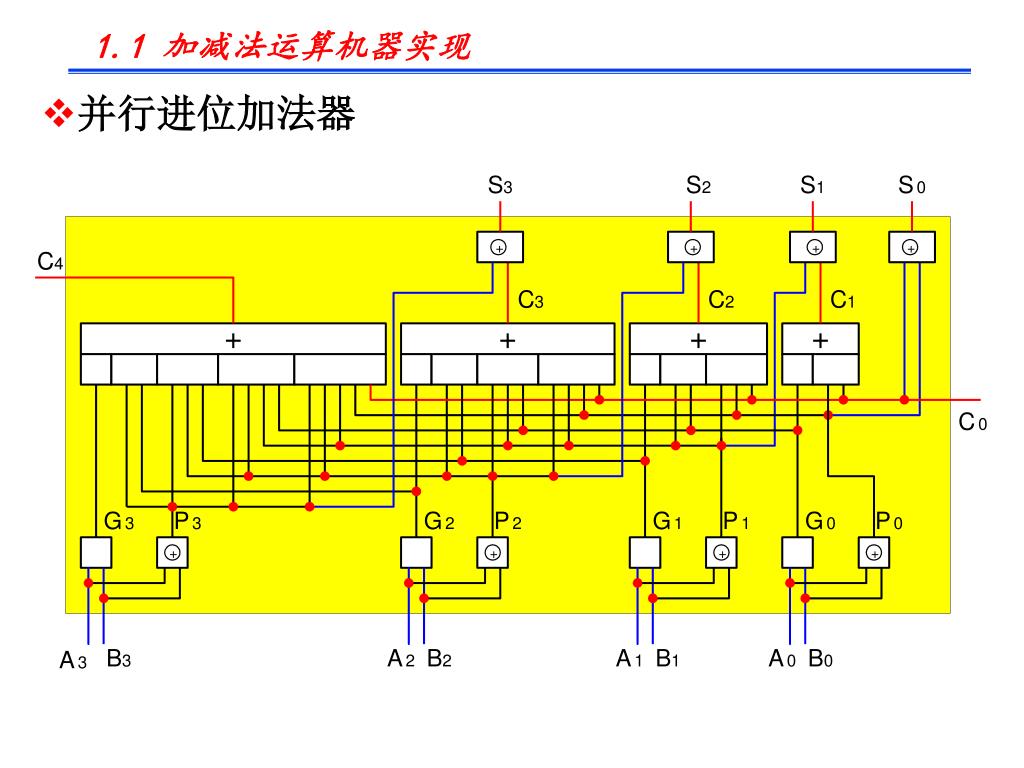

1.1 加减法运算机器实现 • 并行进位加法器

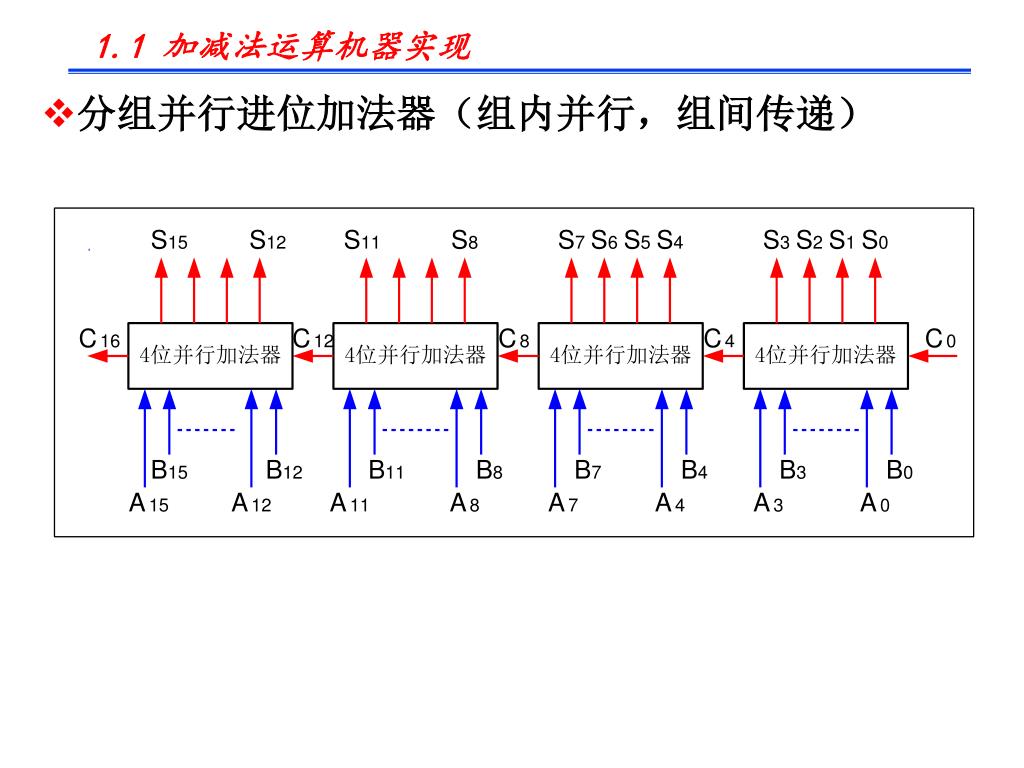

1.1 加减法运算机器实现 • 分组并行进位加法器（组内并行，组间传递）

1.1 加减法运算机器实现 • 分组并行进位加法器（组内并行，组间并行）

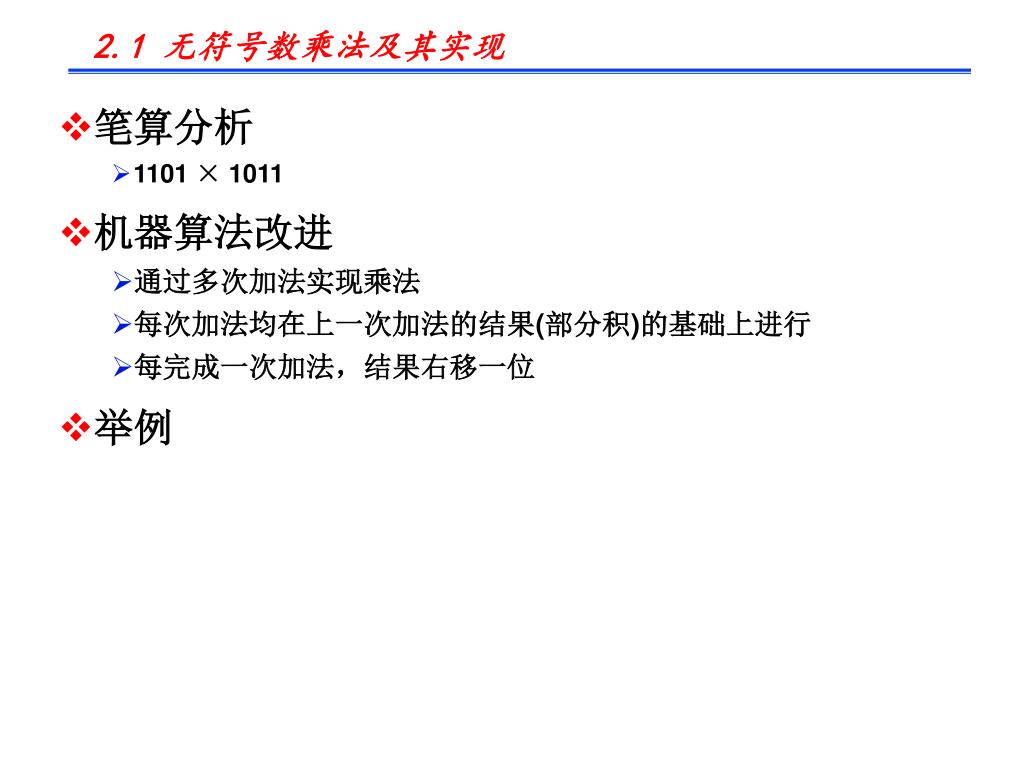

2.1 无符号数乘法及其实现 • 笔算分析 • 1101 × 1011 • 机器算法改进 • 通过多次加法实现乘法 • 每次加法均在上一次加法的结果(部分积)的基础上进行 • 每完成一次加法，结果右移一位 • 举例

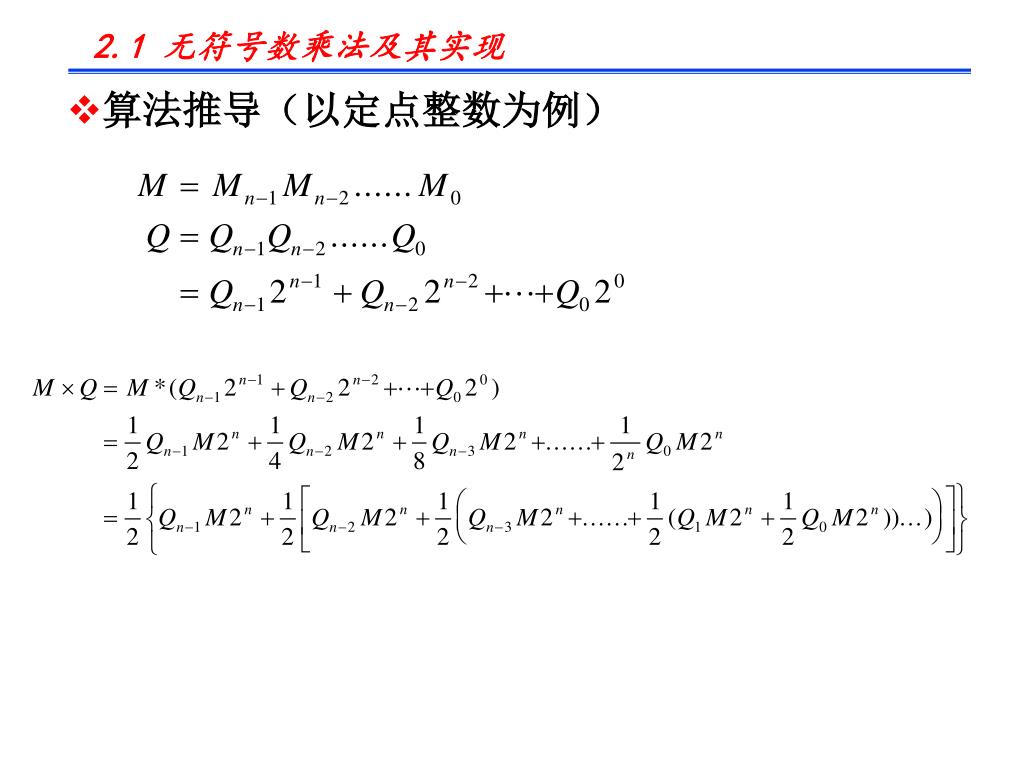

2.1 无符号数乘法及其实现 • 算法推导（以定点整数为例）

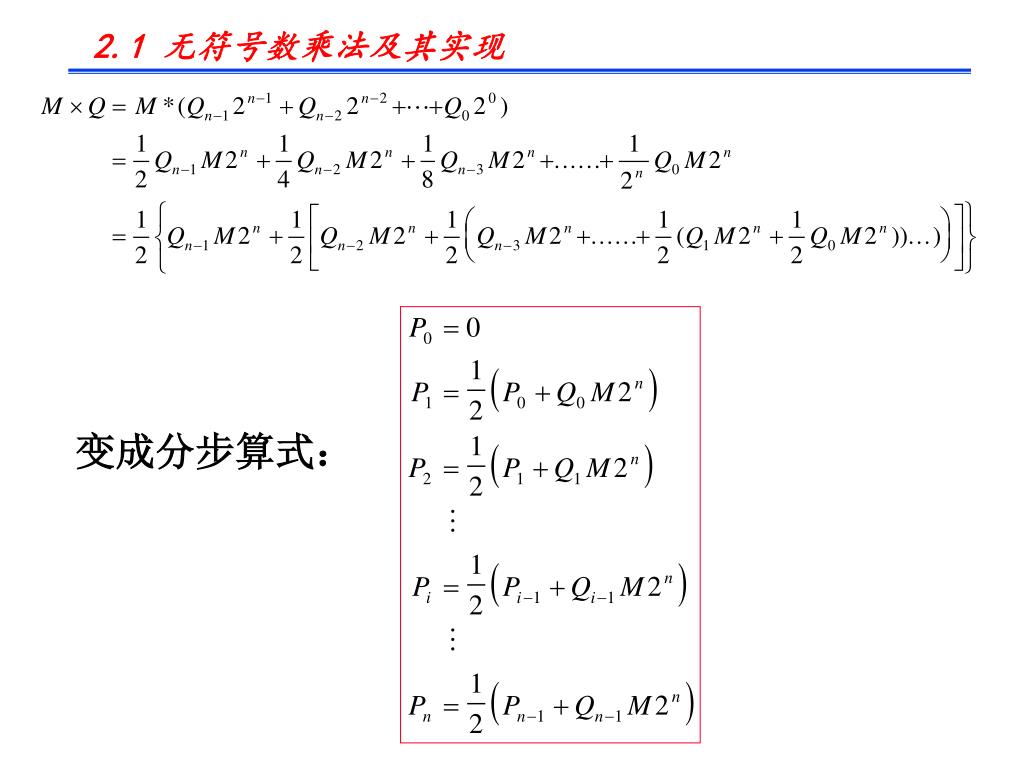

2.1 无符号数乘法及其实现 变成分步算式：

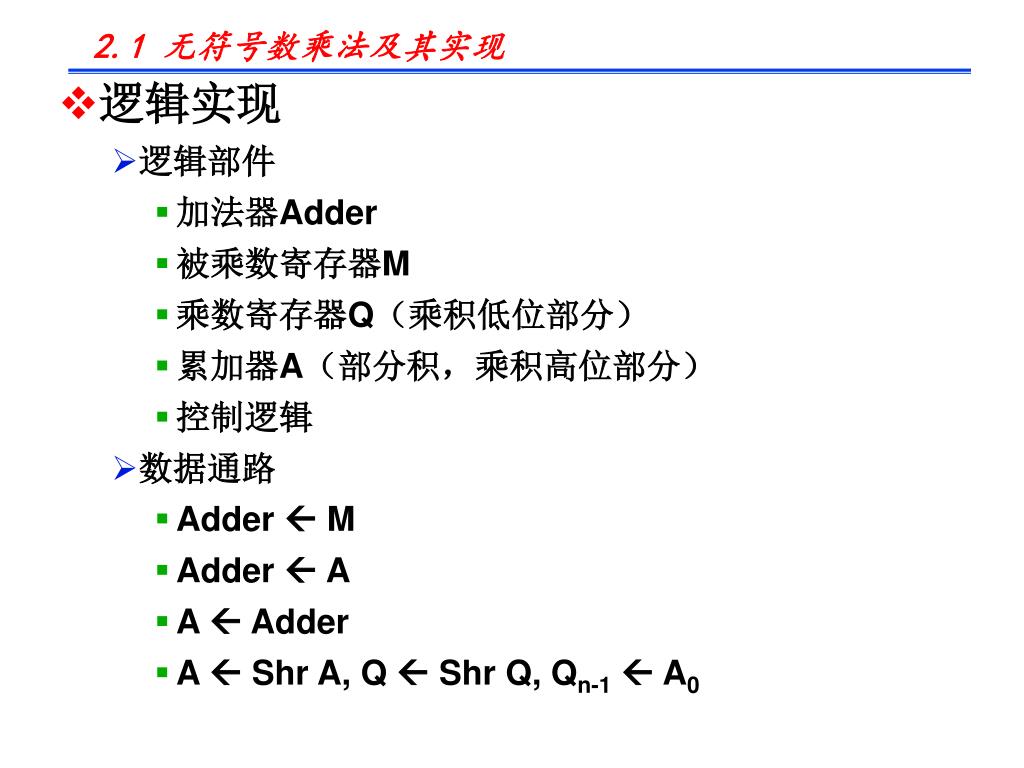

2.1 无符号数乘法及其实现 • 逻辑实现 • 逻辑部件 • 加法器Adder • 被乘数寄存器M • 乘数寄存器Q（乘积低位部分） • 累加器A（部分积，乘积高位部分） • 控制逻辑 • 数据通路 • Adder  M • Adder  A • A  Adder • A  Shr A, Q  Shr Q, Qn-1  A0

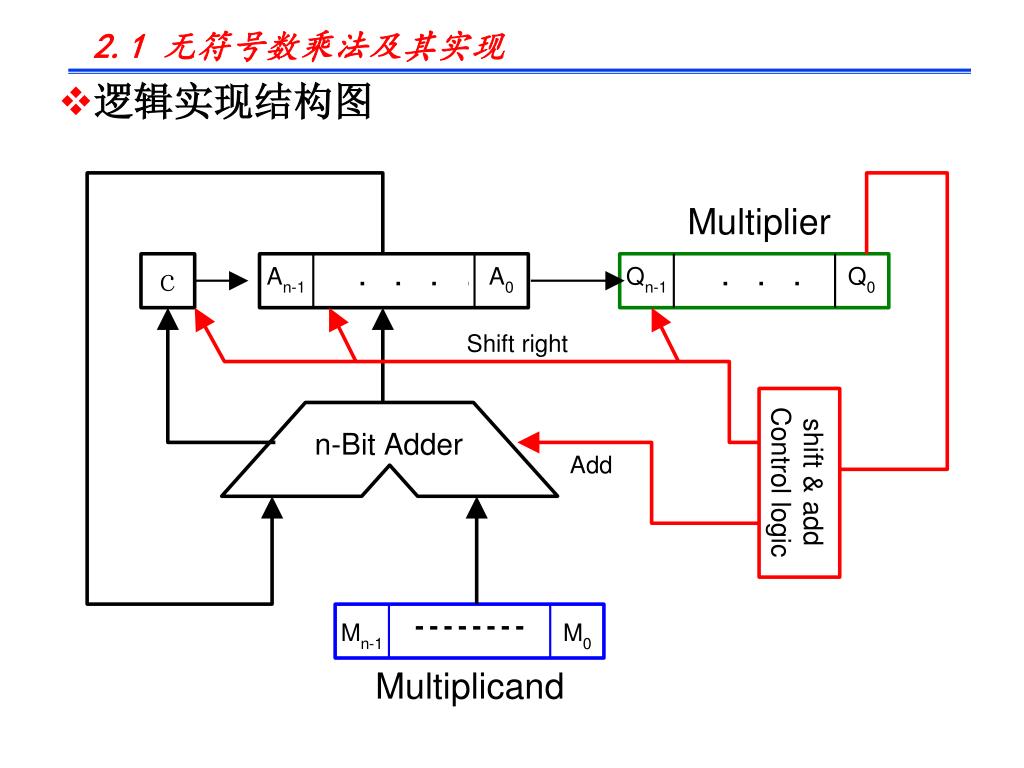

2.1 无符号数乘法及其实现 • 逻辑实现结构图

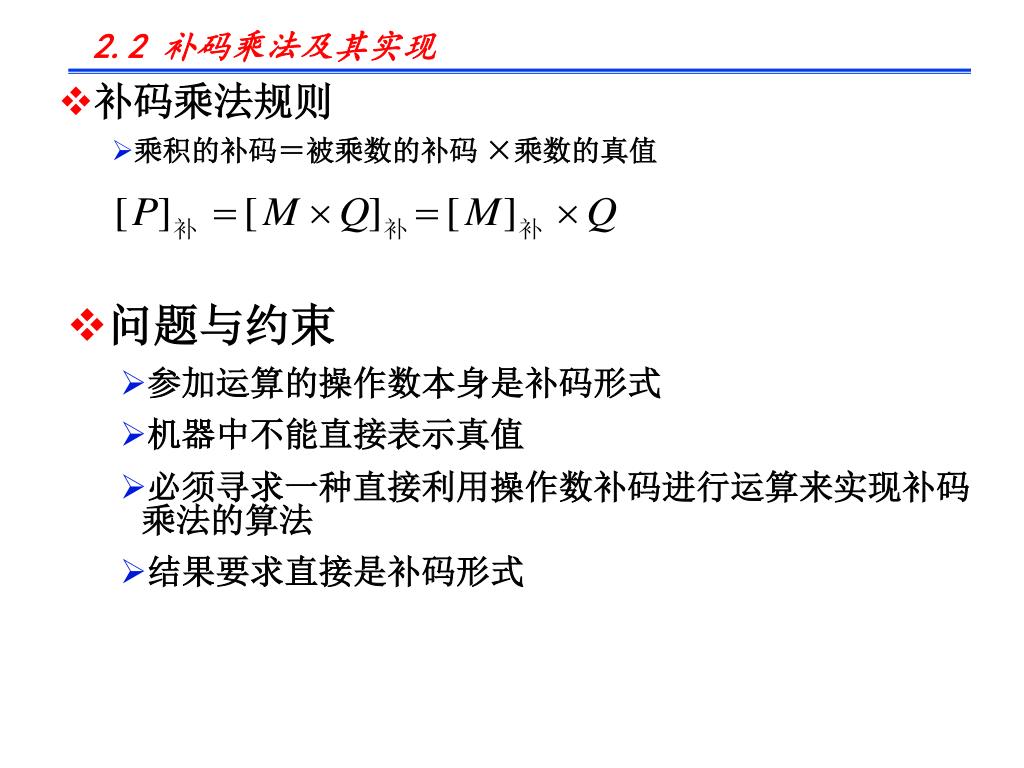

2.2 补码乘法及其实现 • 补码乘法规则 • 乘积的补码＝被乘数的补码 ×乘数的真值 • 问题与约束 • 参加运算的操作数本身是补码形式 • 机器中不能直接表示真值 • 必须寻求一种直接利用操作数补码进行运算来实现补码乘法的算法 • 结果要求直接是补码形式

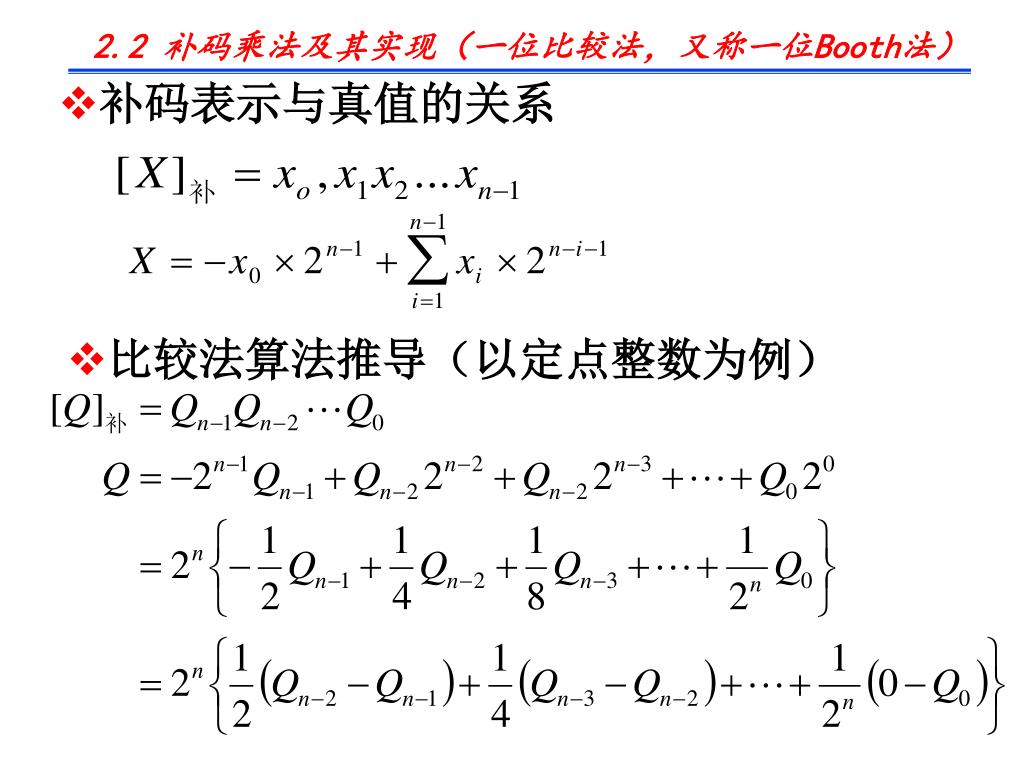

2.2 补码乘法及其实现（一位比较法，又称一位Booth法） • 补码表示与真值的关系 • 比较法算法推导（以定点整数为例）

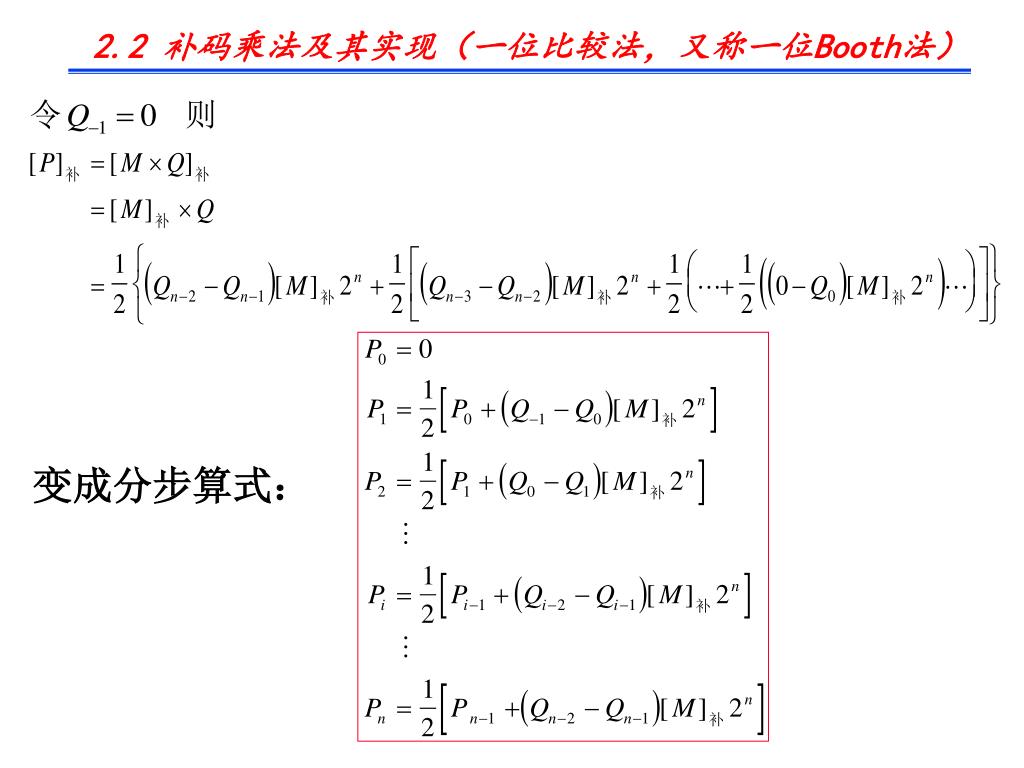

2.2 补码乘法及其实现（一位比较法，又称一位Booth法）变成分步算式：

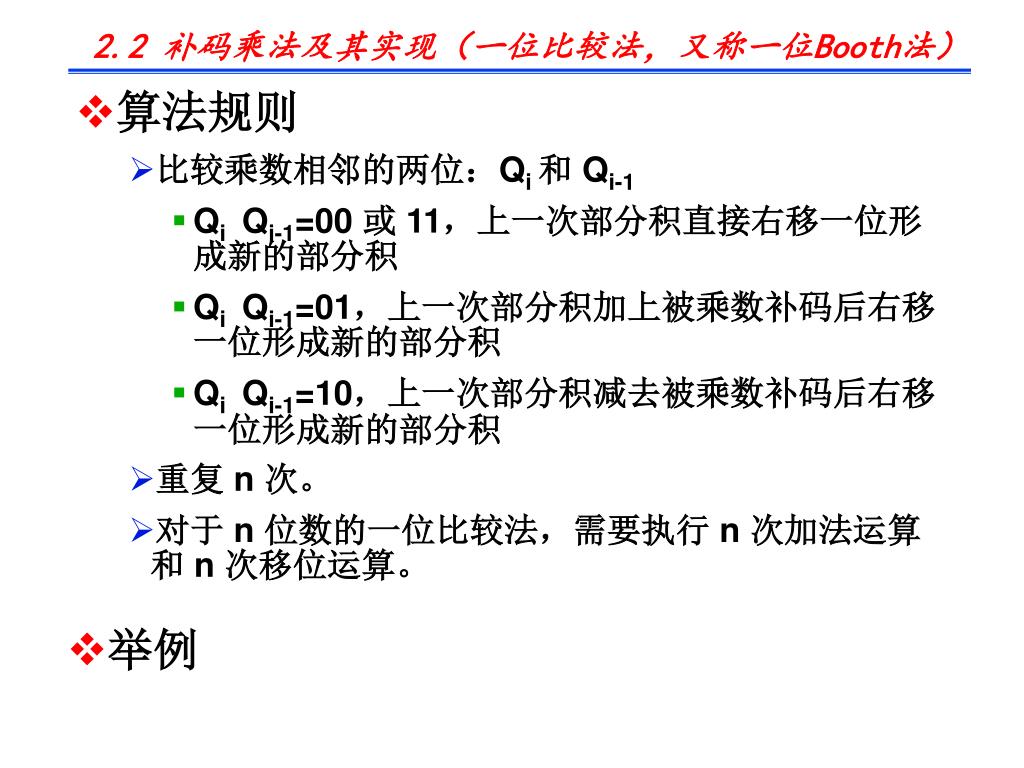

2.2 补码乘法及其实现（一位比较法，又称一位Booth法） • 算法规则 • 比较乘数相邻的两位：Qi 和 Qi-1 • Qi Qi-1=00 或 11，上一次部分积直接右移一位形成新的部分积 • Qi Qi-1=01，上一次部分积加上被乘数补码后右移一位形成新的部分积 • Qi Qi-1=10，上一次部分积减去被乘数补码后右移一位形成新的部分积 • 重复 n 次。 • 对于 n 位数的一位比较法，需要执行 n 次加法运算和 n 次移位运算。 • 举例

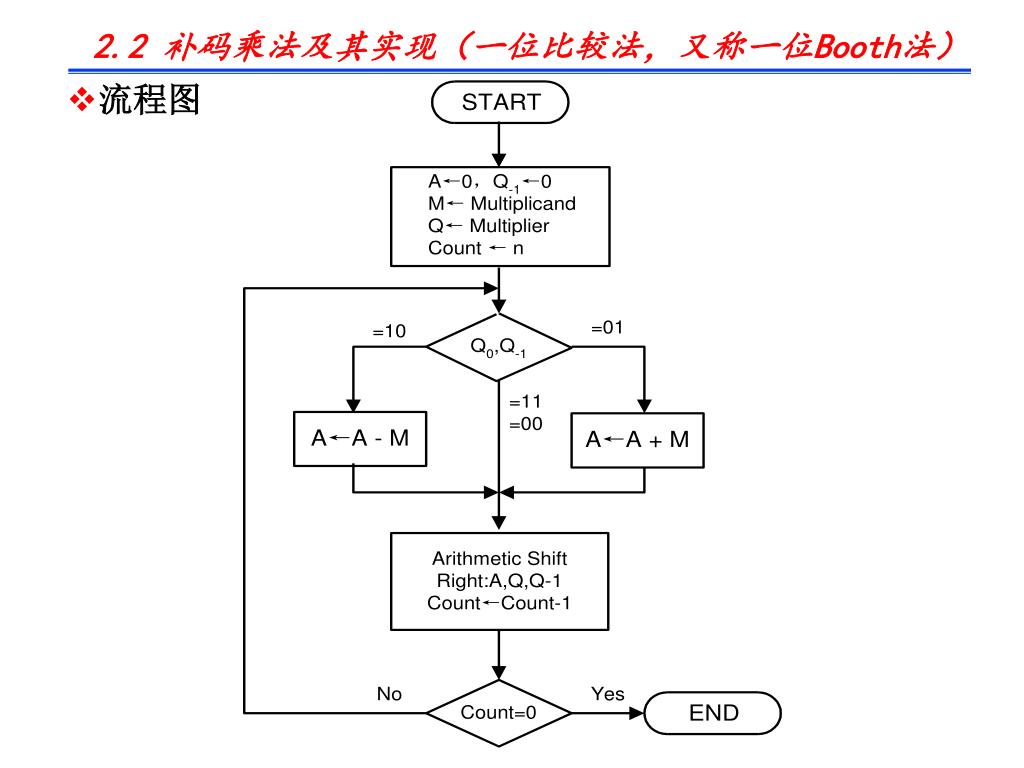

2.2 补码乘法及其实现（一位比较法，又称一位Booth法） • 流程图

2.2 补码乘法及其实现（一位比较法，又称一位Booth法） • 逻辑实现 • 采用两位符号位（为什么？） • 加法器ADDER（n+1位） • 累加器A（n+1位），保存部分积，最后保存乘积高位部分 • 被乘数寄存器M • 乘数寄存器Q，最后保存结果低位部分 • 计数器Counter，对运算次数计算 • 触发器，控制逻辑等

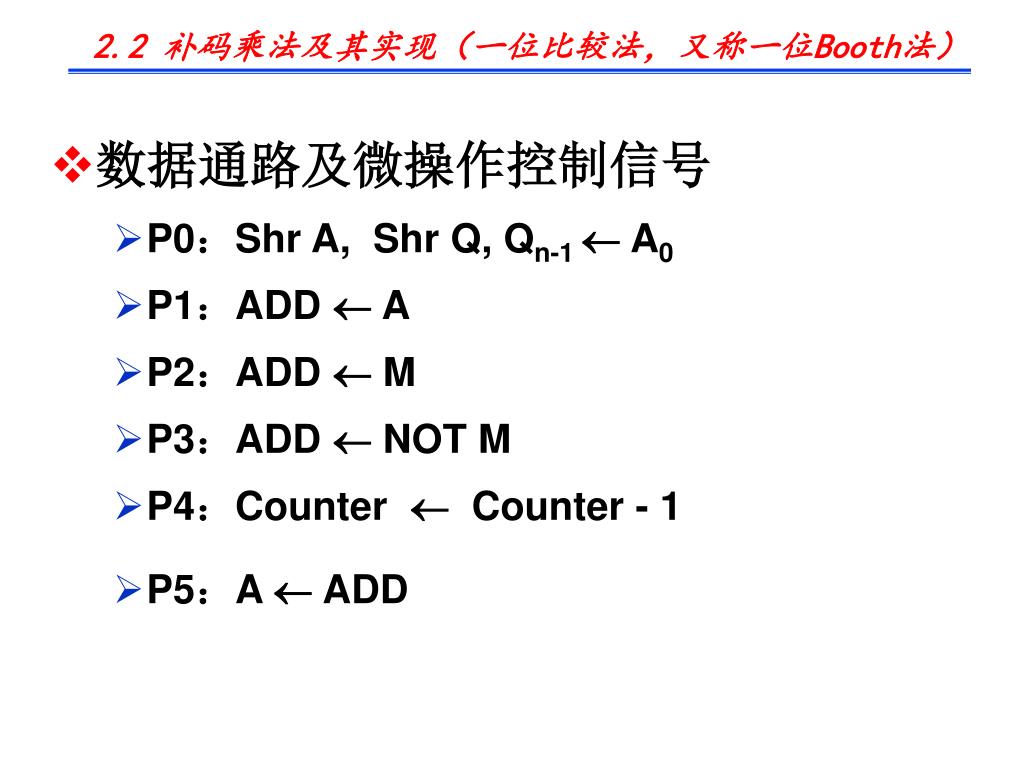

2.2 补码乘法及其实现（一位比较法，又称一位Booth法） • 数据通路及微操作控制信号 • P0：Shr A, Shr Q, Qn-1  A0 • P1：ADD  A • P2：ADD  M • P3：ADD  NOT M • P4：Counter  Counter - 1 • P5：A  ADD

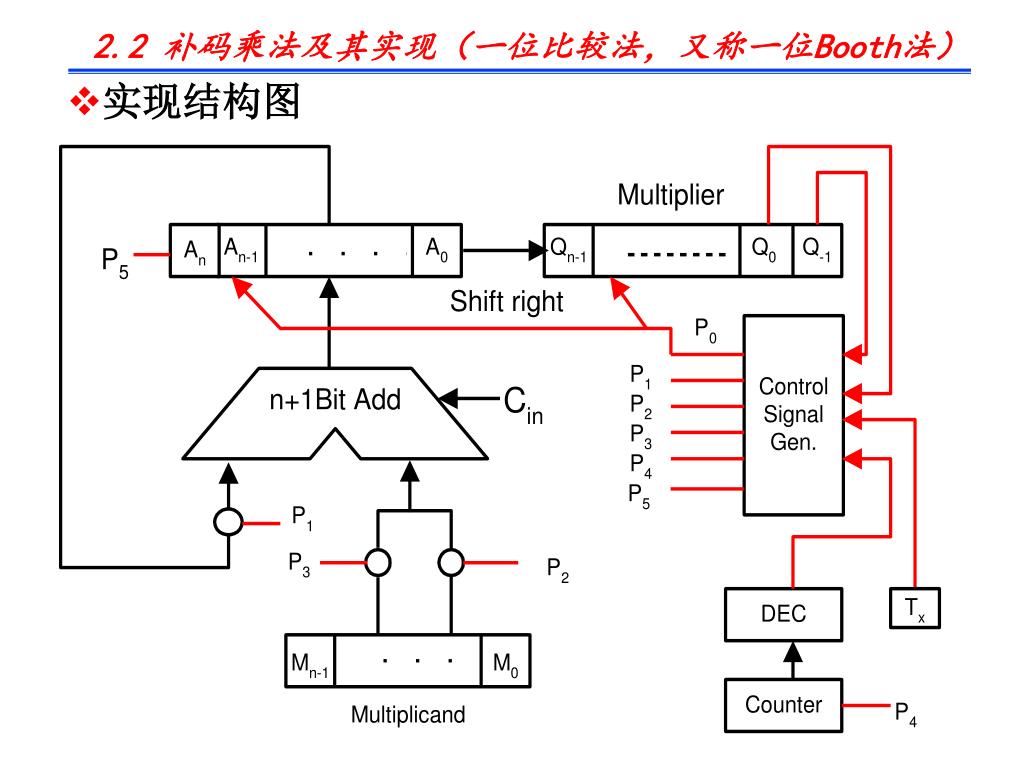

2.2 补码乘法及其实现（一位比较法，又称一位Booth法） • 实现结构图

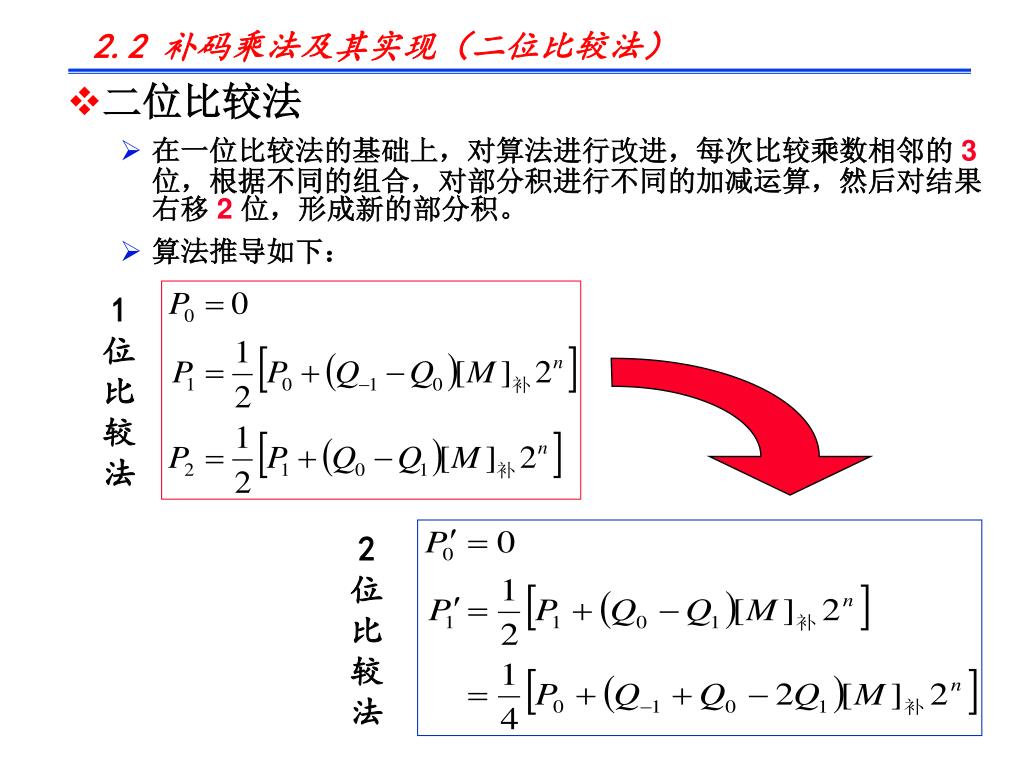

1位比较法 2位比较法 2.2 补码乘法及其实现（二位比较法） • 二位比较法 • 在一位比较法的基础上，对算法进行改进，每次比较乘数相邻的 3 位，根据不同的组合，对部分积进行不同的加减运算，然后对结果右移 2 位，形成新的部分积。 • 算法推导如下：

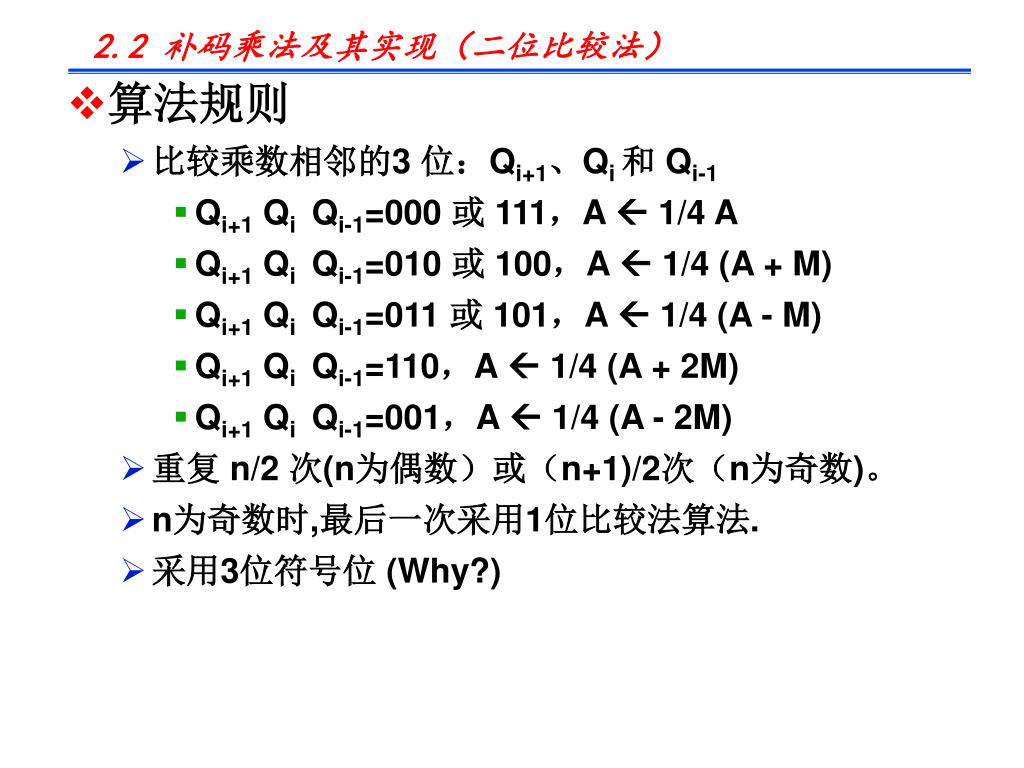

2.2 补码乘法及其实现（二位比较法） • 算法规则 • 比较乘数相邻的3 位：Qi+1、Qi 和 Qi-1 • Qi+1 Qi Qi-1=000 或 111，A  1/4 A • Qi+1 Qi Qi-1=010 或 100，A  1/4 (A + M) • Qi+1 Qi Qi-1=011 或 101，A  1/4 (A - M) • Qi+1 Qi Qi-1=110，A  1/4 (A + 2M) • Qi+1 Qi Qi-1=001，A  1/4 (A - 2M) • 重复 n/2 次(n为偶数）或（n+1)/2次（n为奇数)。 • n为奇数时,最后一次采用1位比较法算法. • 采用3位符号位 (Why?)

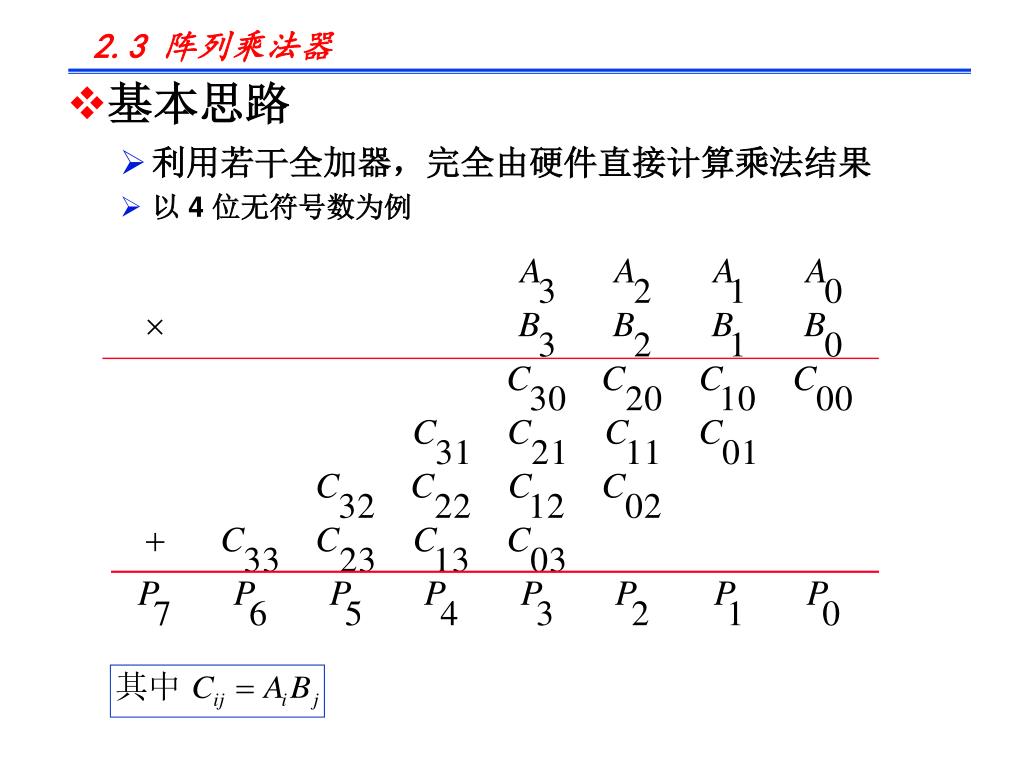

2.3 阵列乘法器 • 基本思路 • 利用若干全加器，完全由硬件直接计算乘法结果 • 以 4 位无符号数为例

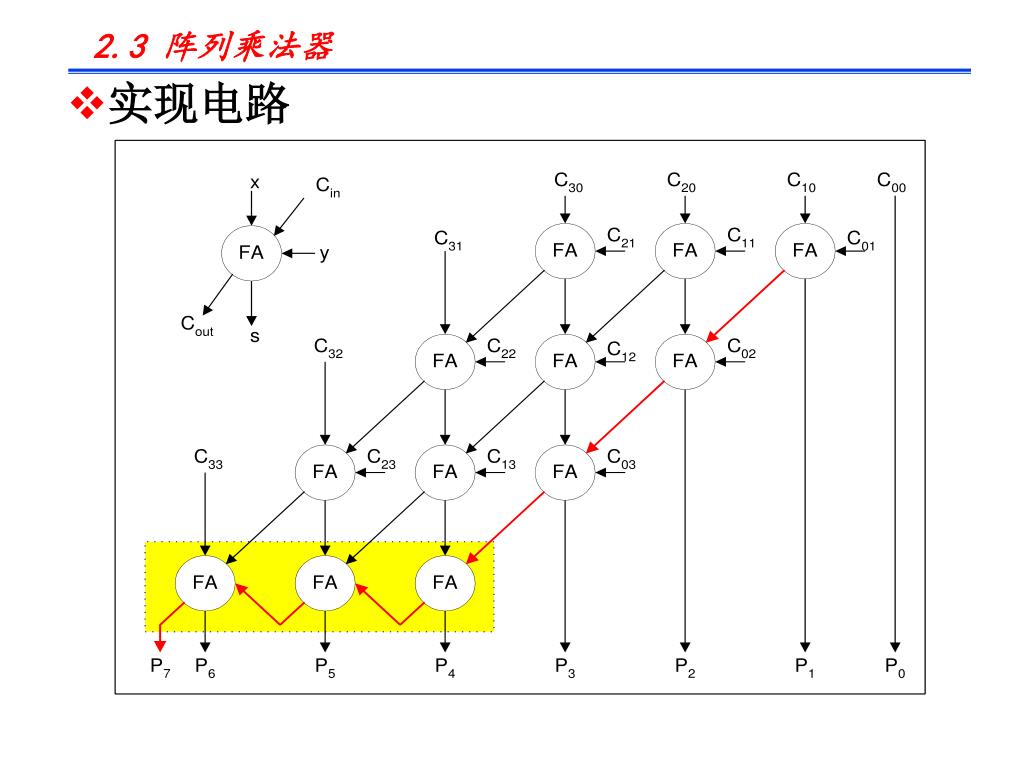

2.3 阵列乘法器 • 实现电路

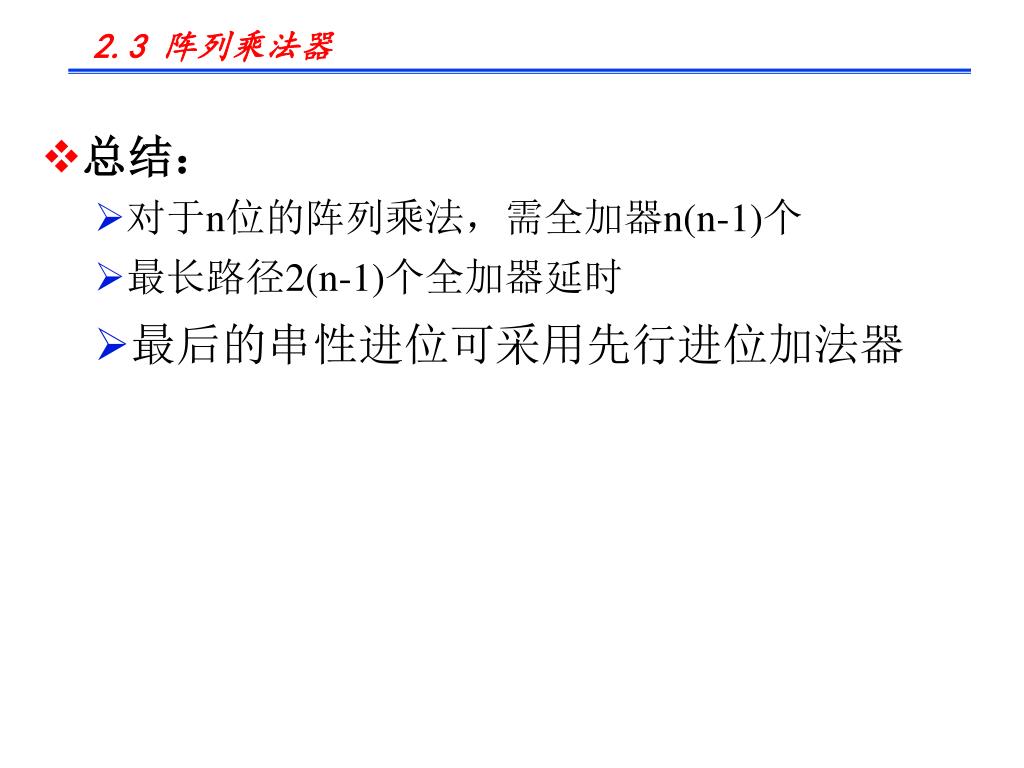

2.3 阵列乘法器 • 总结： • 对于n位的阵列乘法，需全加器n(n-1)个 • 最长路径2(n-1)个全加器延时 • 最后的串性进位可采用先行进位加法器

数的机器编码及其表示 • 字符的表示 • 指令系统 • 指令系统举例 • 指令系统的设计

运算器与运算方法

运算器与运算方法
