  1. Strata PC HTE硬件技术工程师 第一章 桌面计算机系统组件

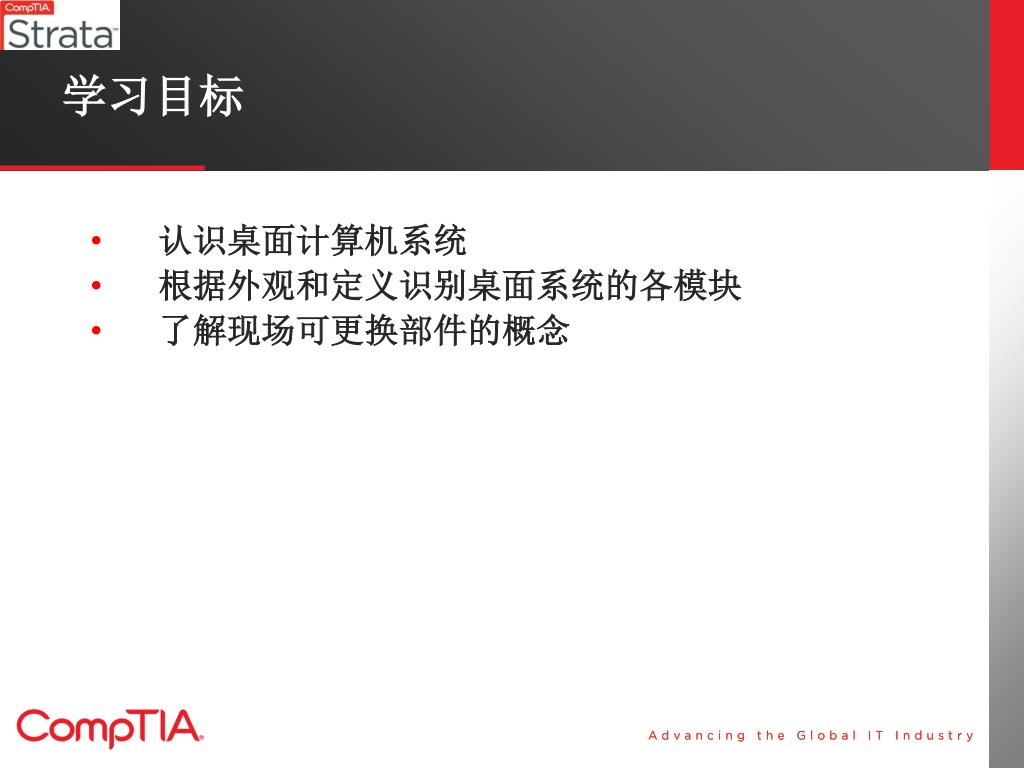

  2. 学习目标 • 认识桌面计算机系统 • 根据外观和定义识别桌面系统的各模块 • 了解现场可更换部件的概念

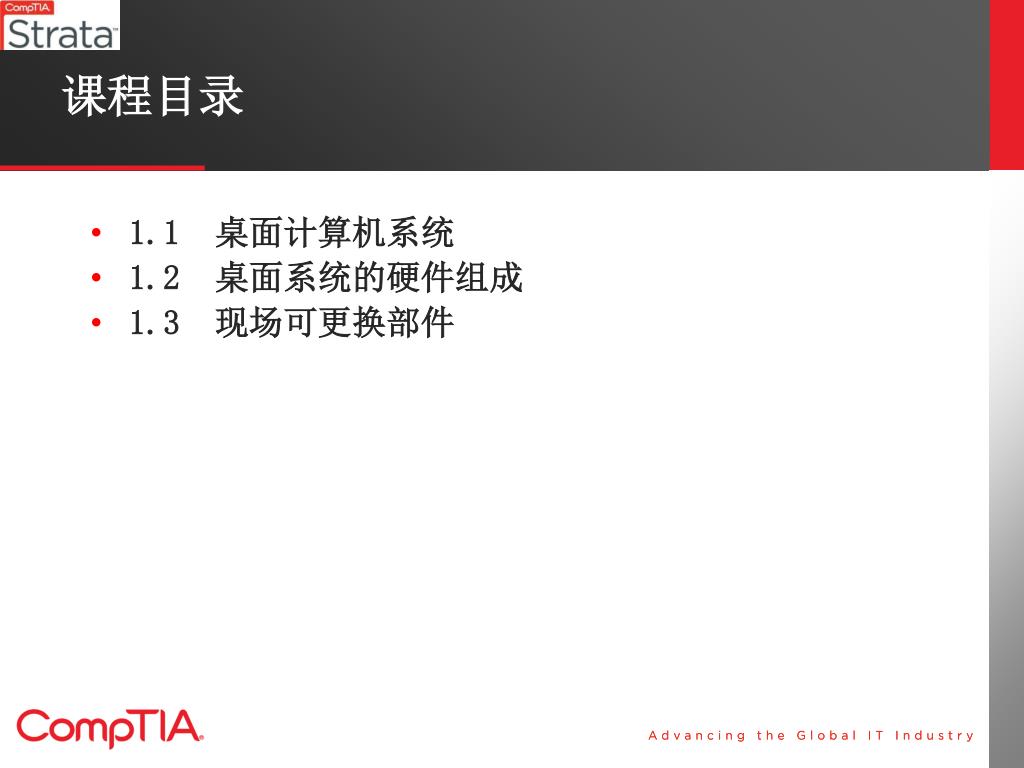

  3. 课程目录 • 1.1 桌面计算机系统 • 1.2 桌面系统的硬件组成 • 1.3 现场可更换部件

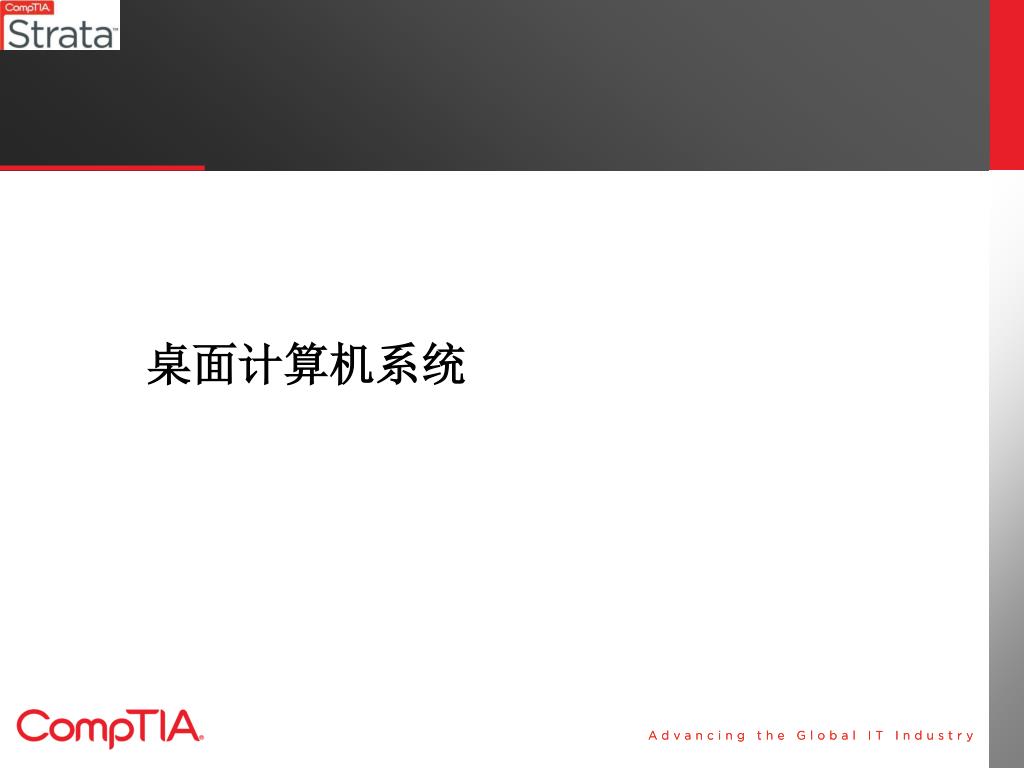

  4. 桌面计算机系统

  5. 桌面计算机系统 硬件 软件

  6. 桌面系统的硬件组成

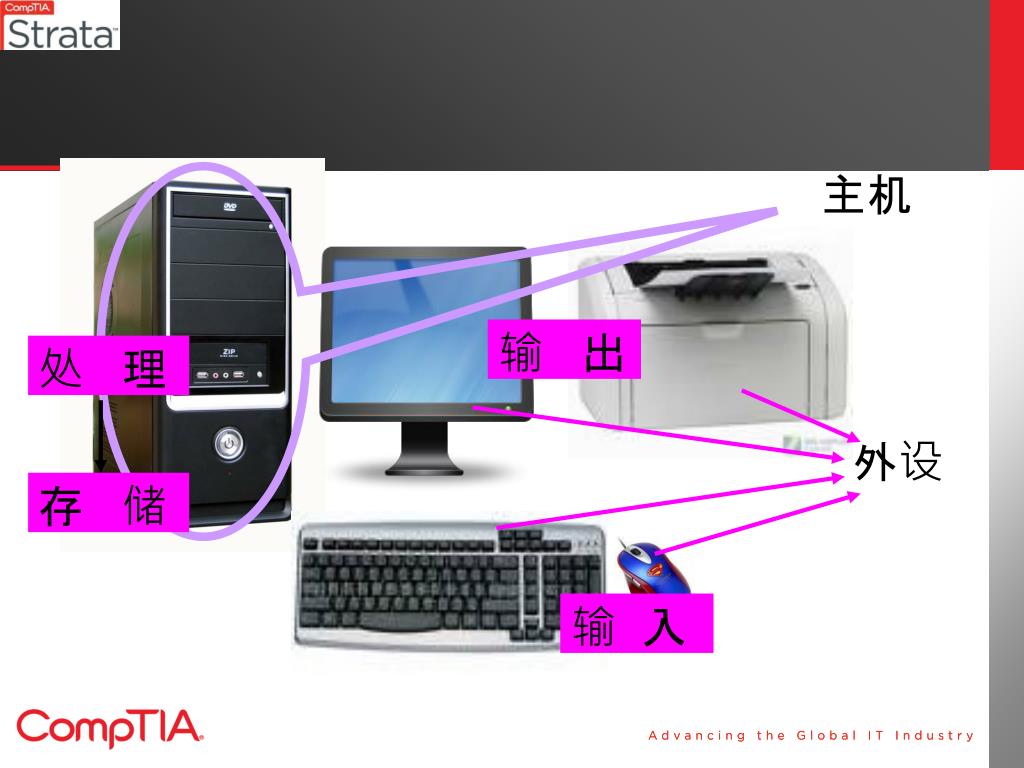

  7. 主机 处 理 存 储 外设 输 出 输 入

  8. 输 入 处 理 存 储 输 出 • 桌面系统按功能区分为：输入、处理、存储、输出

  9. 1.2.1 主机箱内部硬件 • 1.2.2 输入输出设备 • 1.2.3 输入输出设备和主机的连接

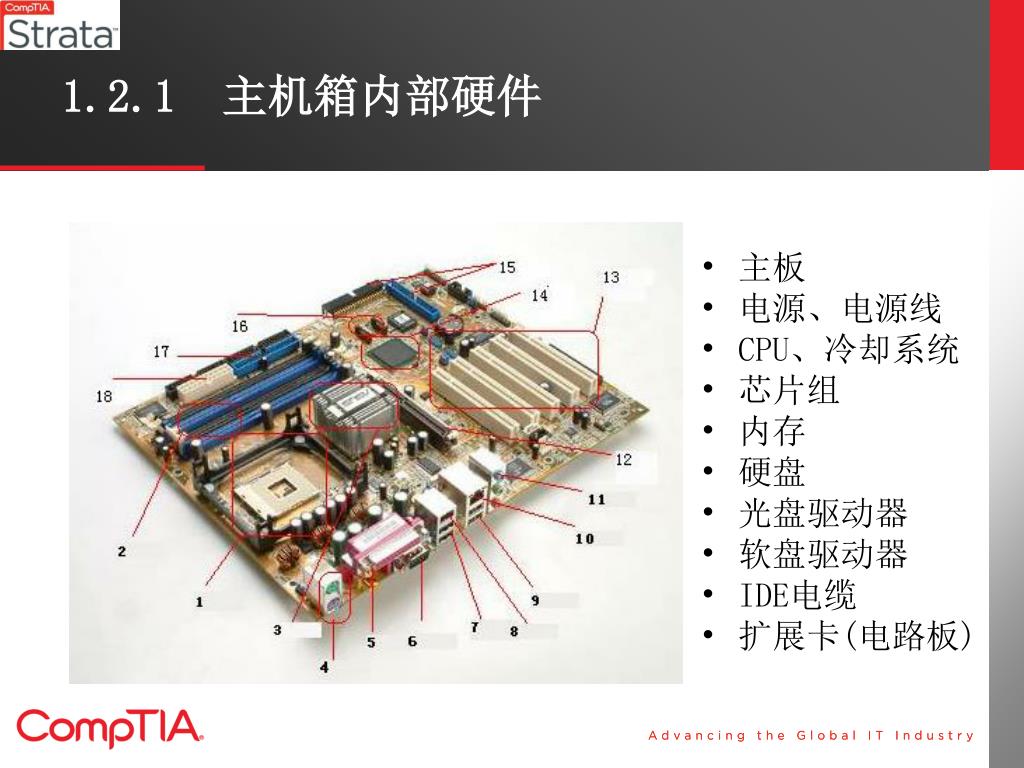

  10. 1.2.1 主机箱内部硬件 • 主板 • 电源、电源线 • CPU、冷却系统 • 芯片组 • 内存 • 硬盘 • 光盘驱动器 • 软盘驱动器 • IDE电缆 • 扩展卡(电路板)

  11. 1 CPU 2 内存 3 北桥芯片 4~9 外设接口 • AGP插槽 13 PCI插槽 14 南桥芯片 15 并行ATA 16 串行SATA 17 软驱 18 主板上的电源插座

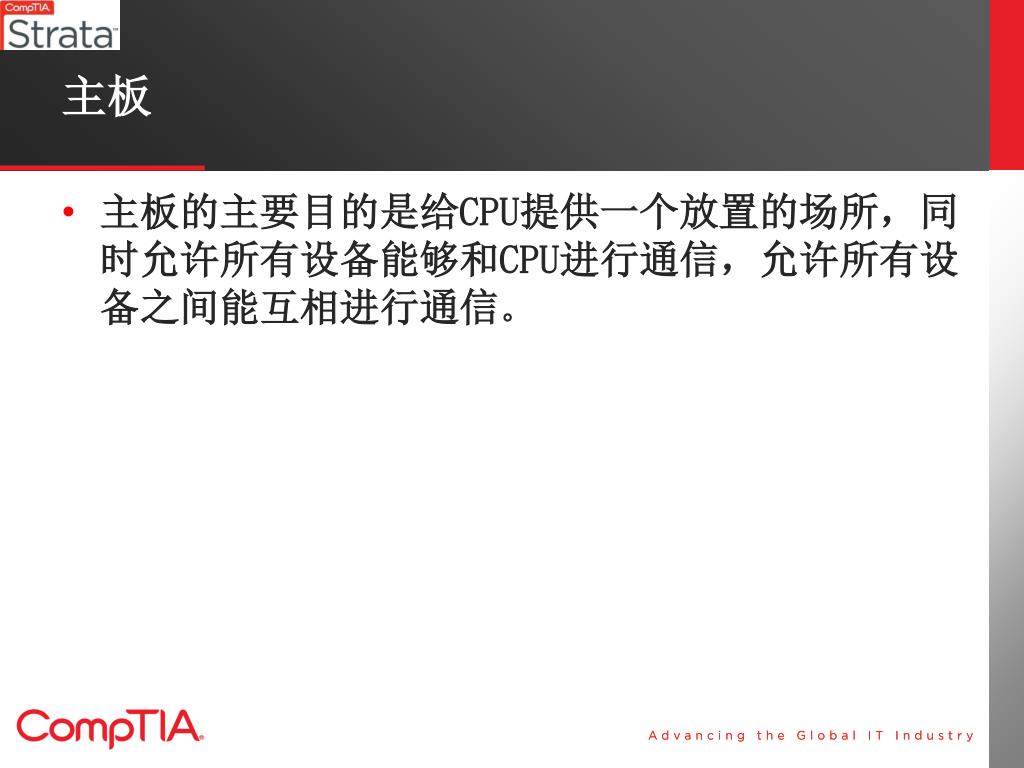

  12. 主板 • 主板的主要目的是给CPU提供一个放置的场所，同时允许所有设备能够和CPU进行通信，允许所有设备之间能互相进行通信。

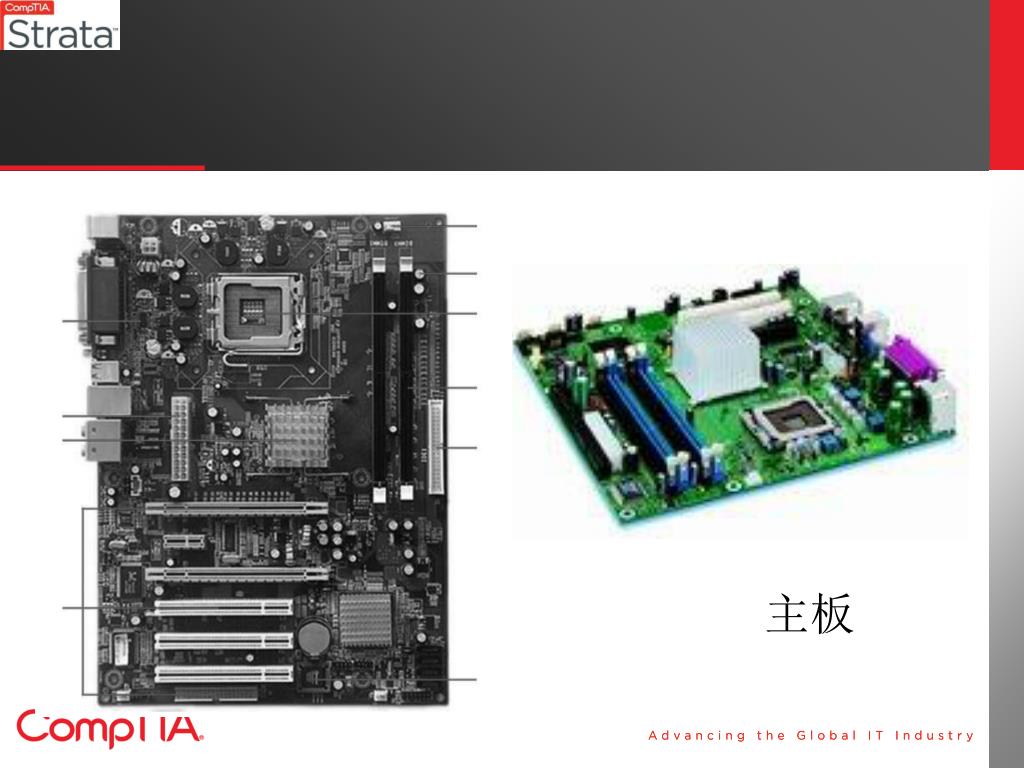

  13. 主板

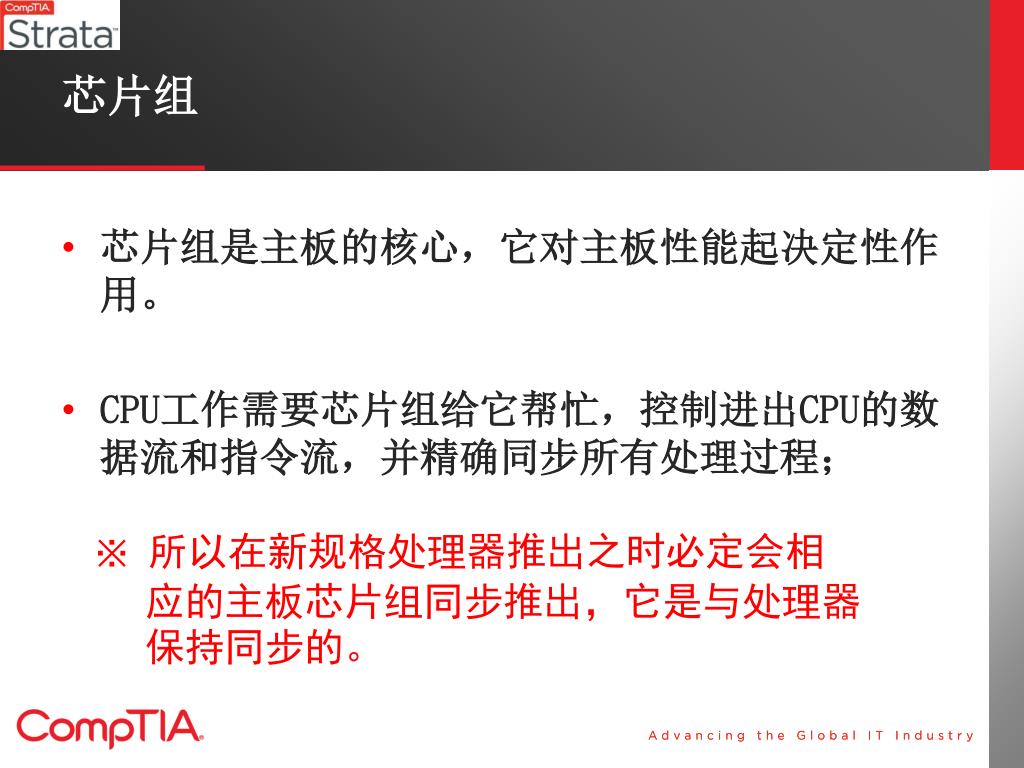

  14. 芯片组 • 芯片组是主板的核心，它对主板性能起决定性作用。 • CPU工作需要芯片组给它帮忙，控制进出CPU的数据流和指令流，并精确同步所有处理过程； ※ 所以在新规格处理器推出之时必定会相 应的主板芯片组同步推出，它是与处理器保持同步的。

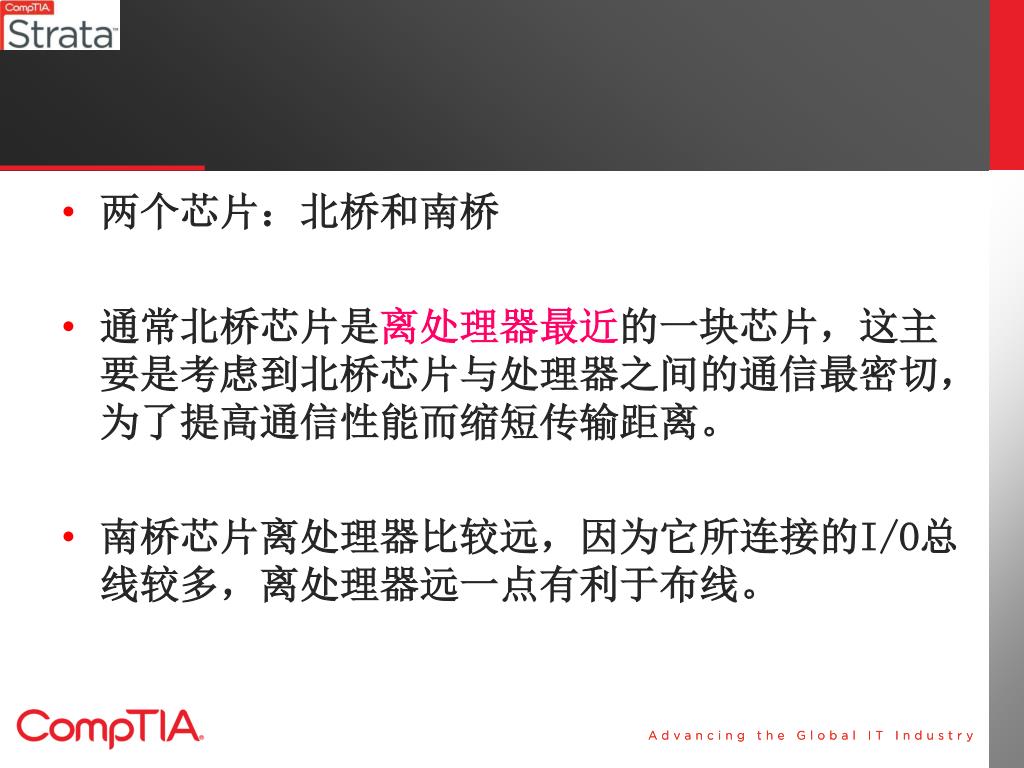

  15. 两个芯片：北桥和南桥 • 通常北桥芯片是离处理器最近的一块芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离。 • 南桥芯片离处理器比较远，因为它所连接的I/O总线较多，离处理器远一点有利于布线。

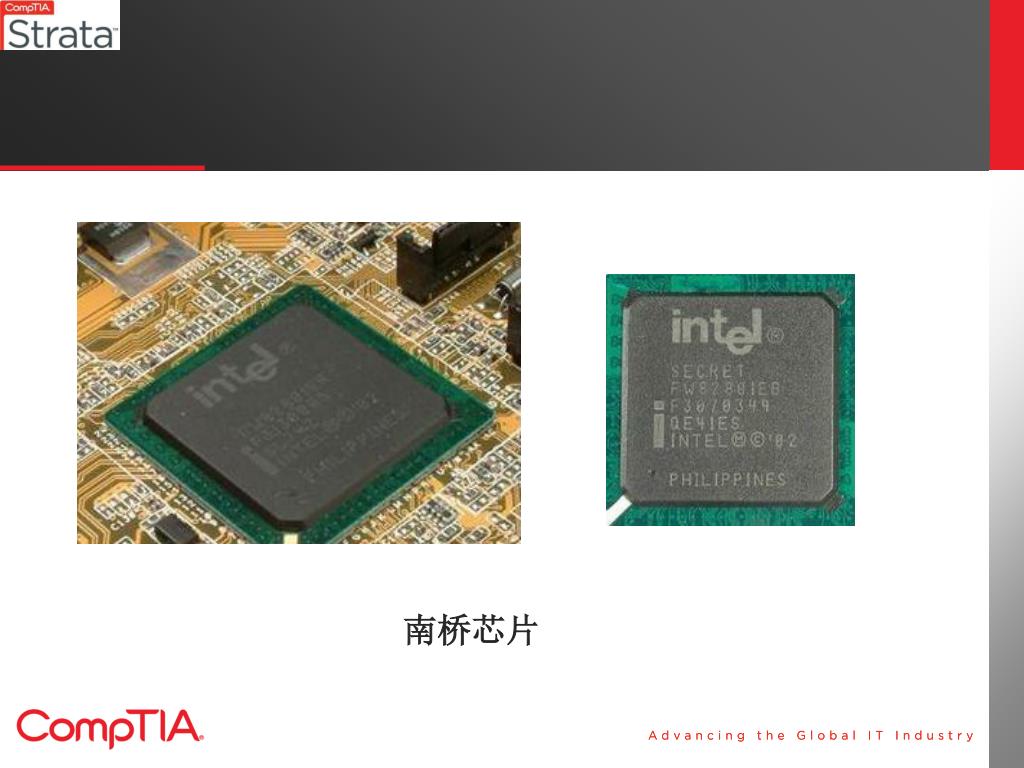

  16. 南桥芯片

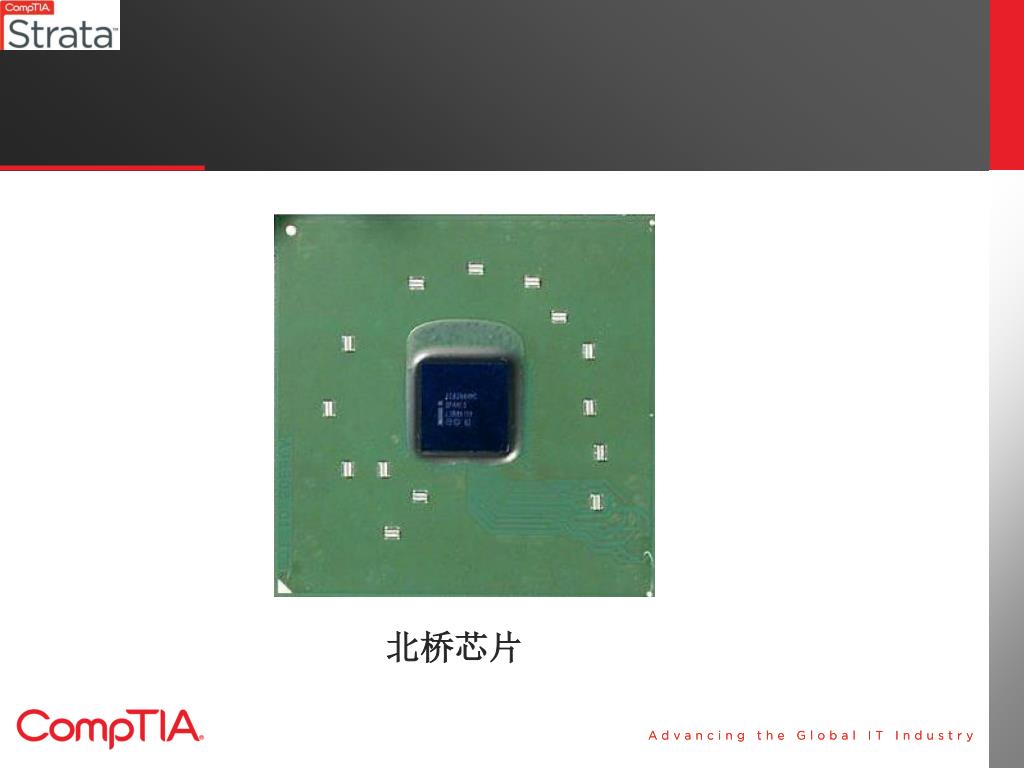

  17. 北桥芯片

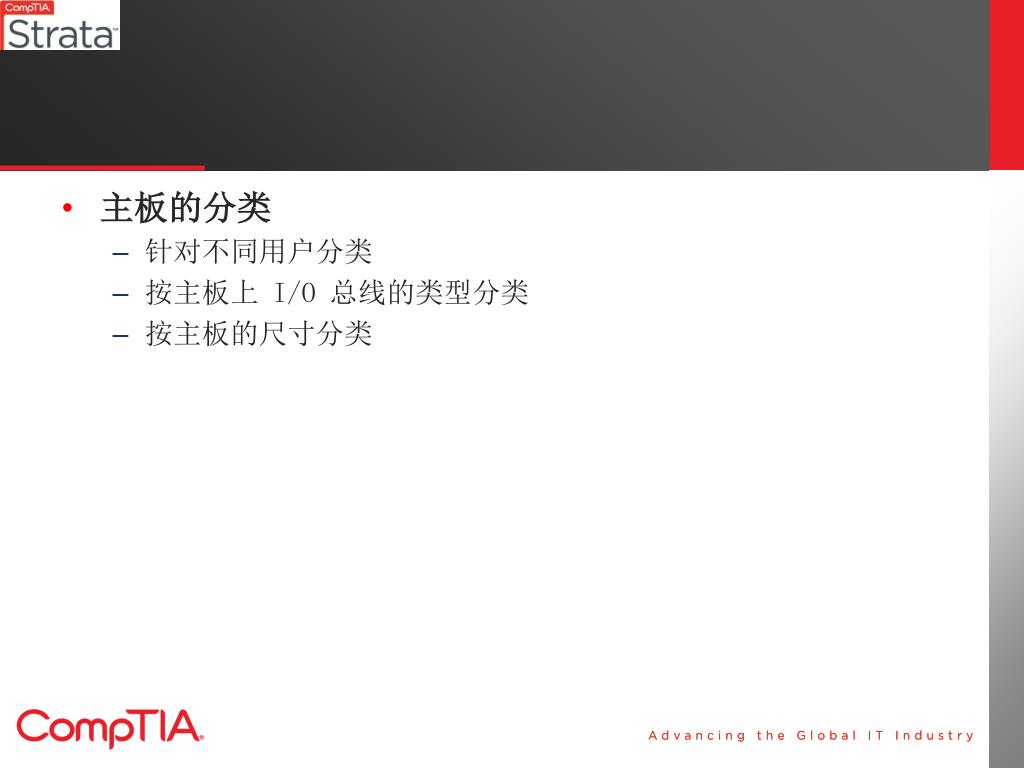

  18. 主板的分类 • 针对不同用户分类 • 按主板上 I/O 总线的类型分类 • 按主板的尺寸分类

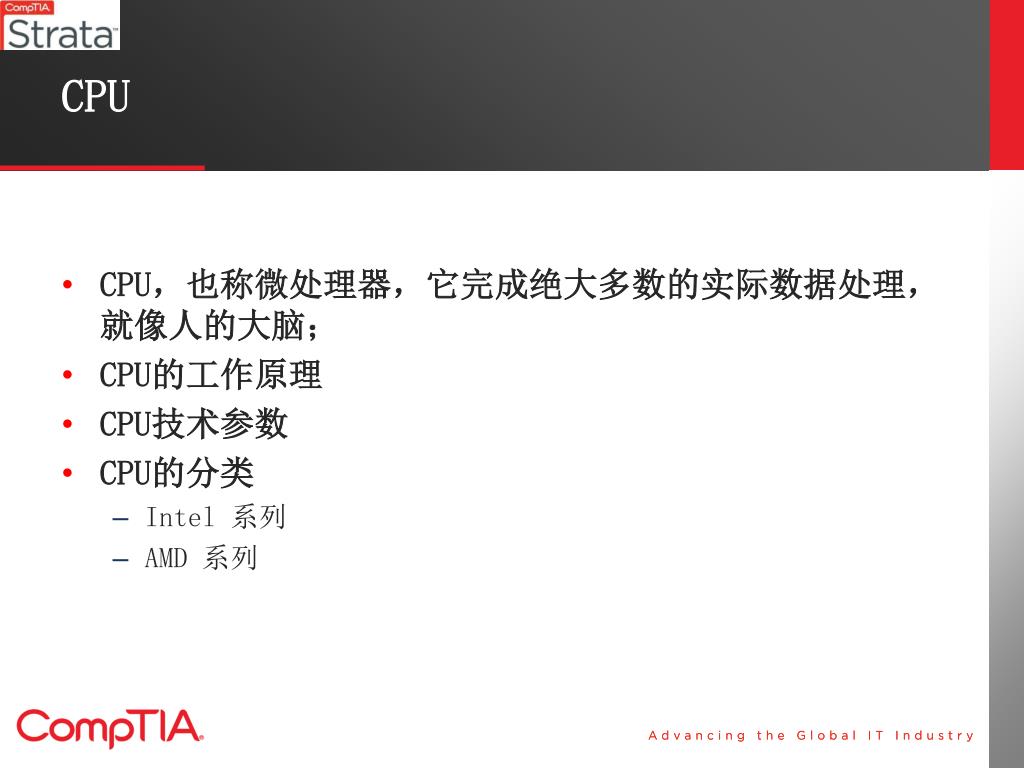

  19. CPU • CPU，也称微处理器，它完成绝大多数的实际数据处理，就像人的大脑； • CPU的工作原理 • CPU技术参数 • CPU的分类 • Intel 系列 • AMD 系列

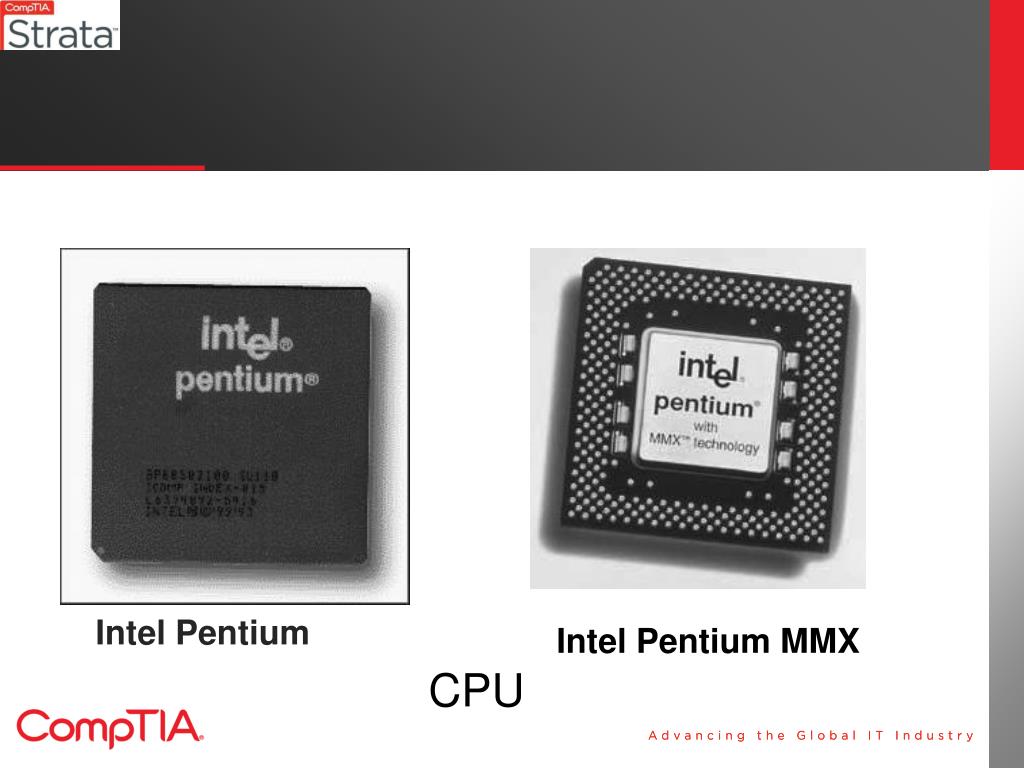

  20. Intel Pentium Intel Pentium MMX CPU

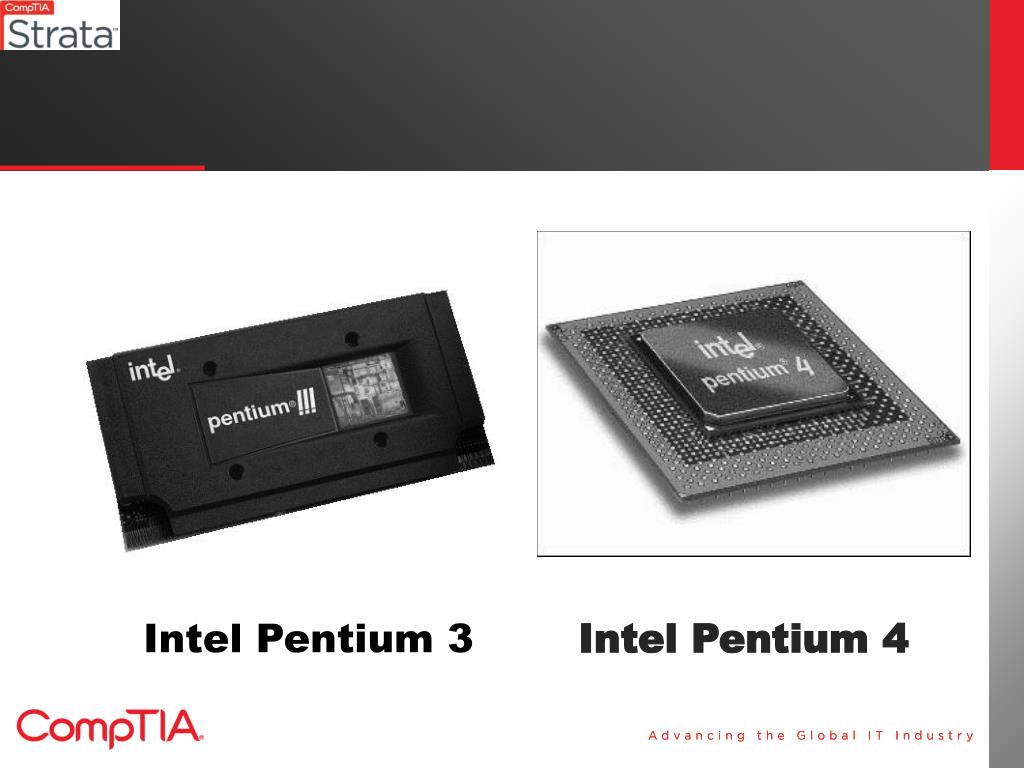

  21. Intel Pentium 4 Intel Pentium 3

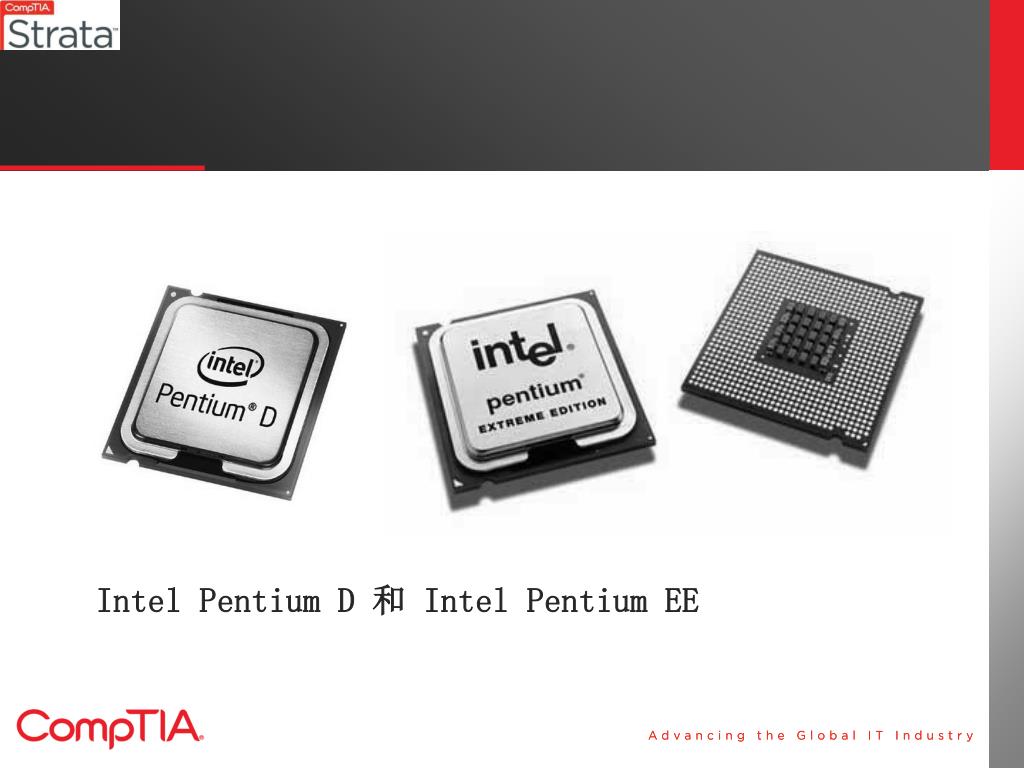

  22. Intel Pentium D 和 Intel Pentium EE

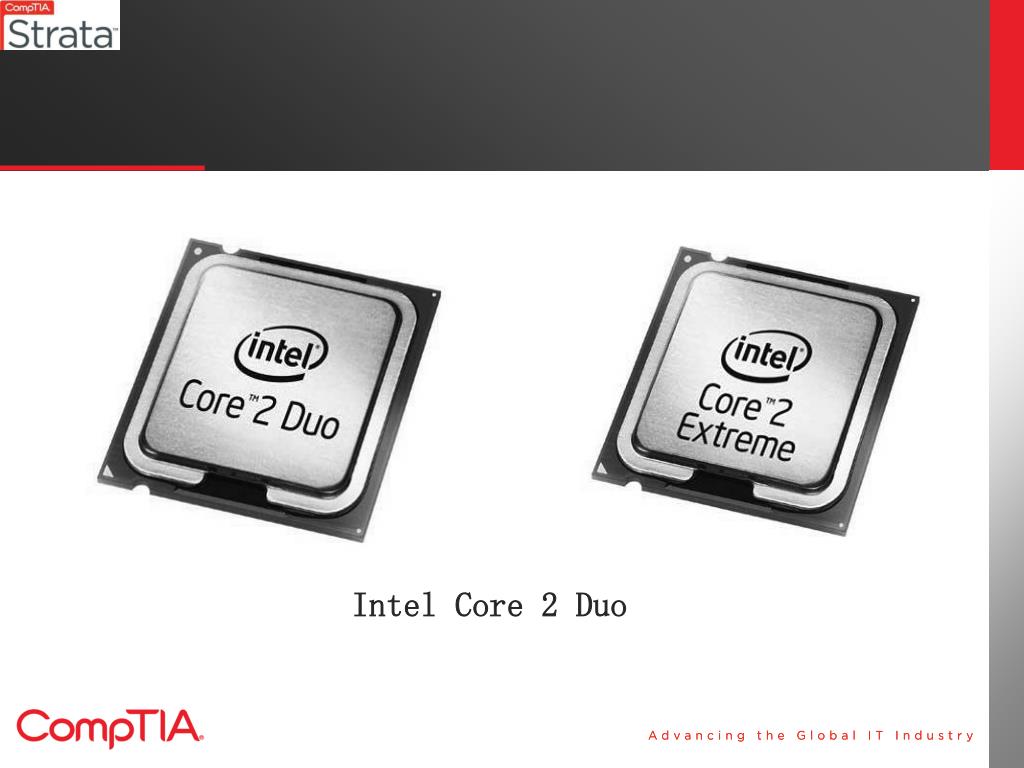

  23. Intel Core 2 Duo

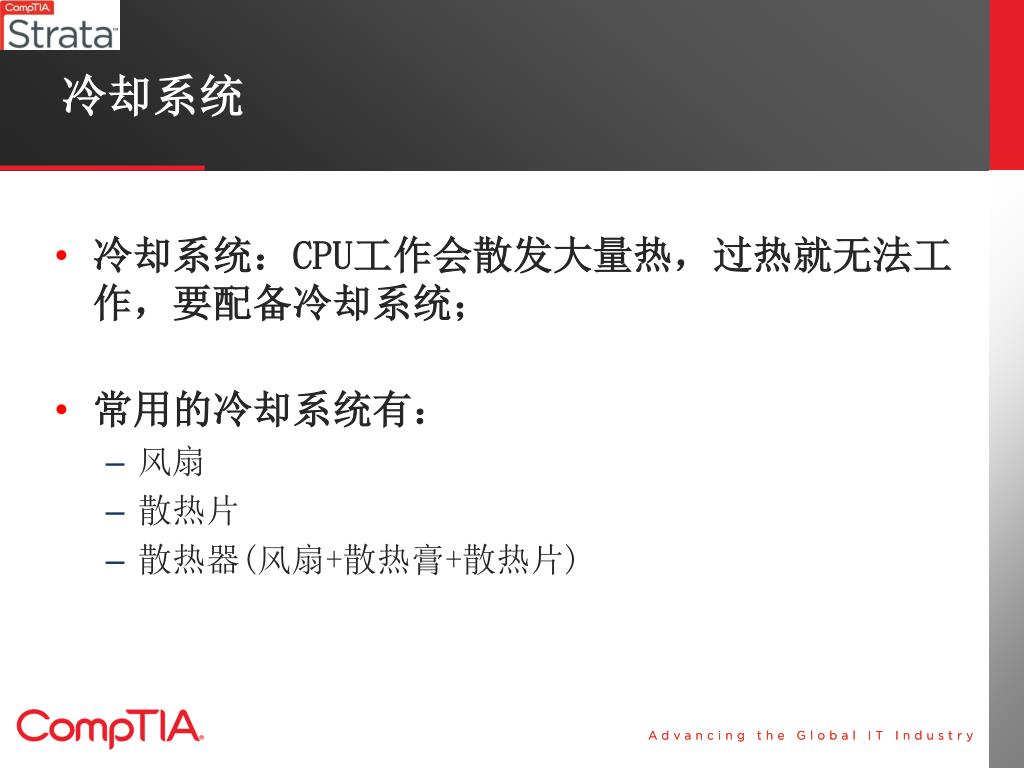

  24. 冷却系统 • 冷却系统：CPU工作会散发大量热，过热就无法工作，要配备冷却系统； • 常用的冷却系统有： • 风扇 • 散热片 • 散热器(风扇+散热膏+散热片)

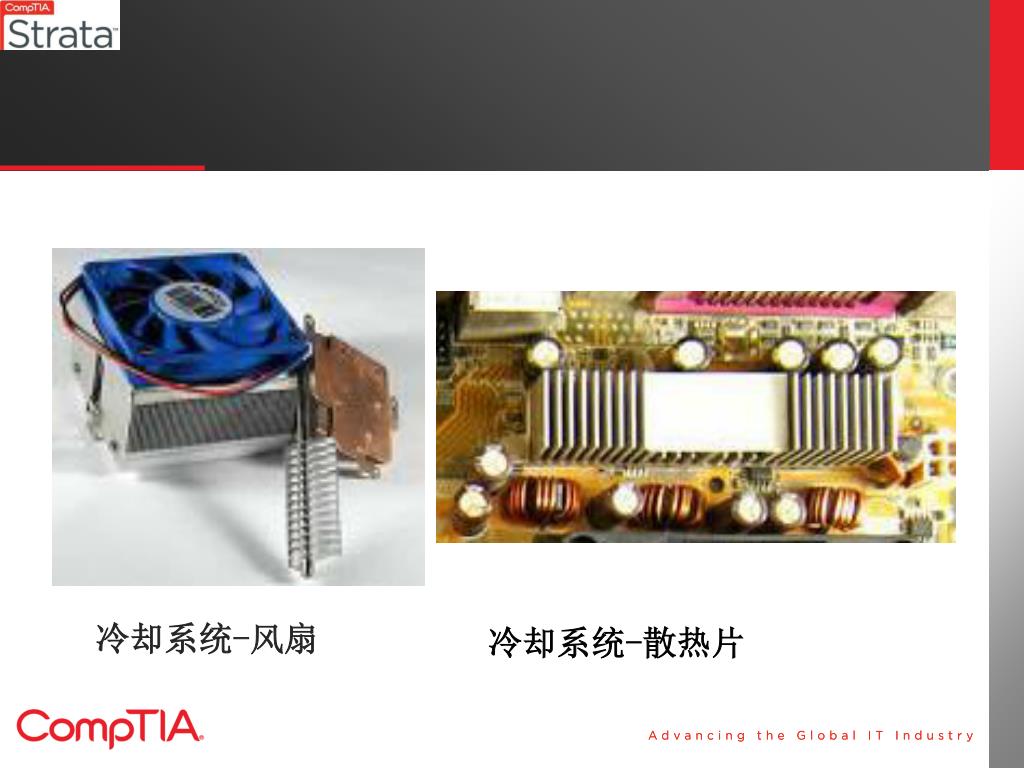

  25. 冷却系统-风扇 冷却系统-散热片

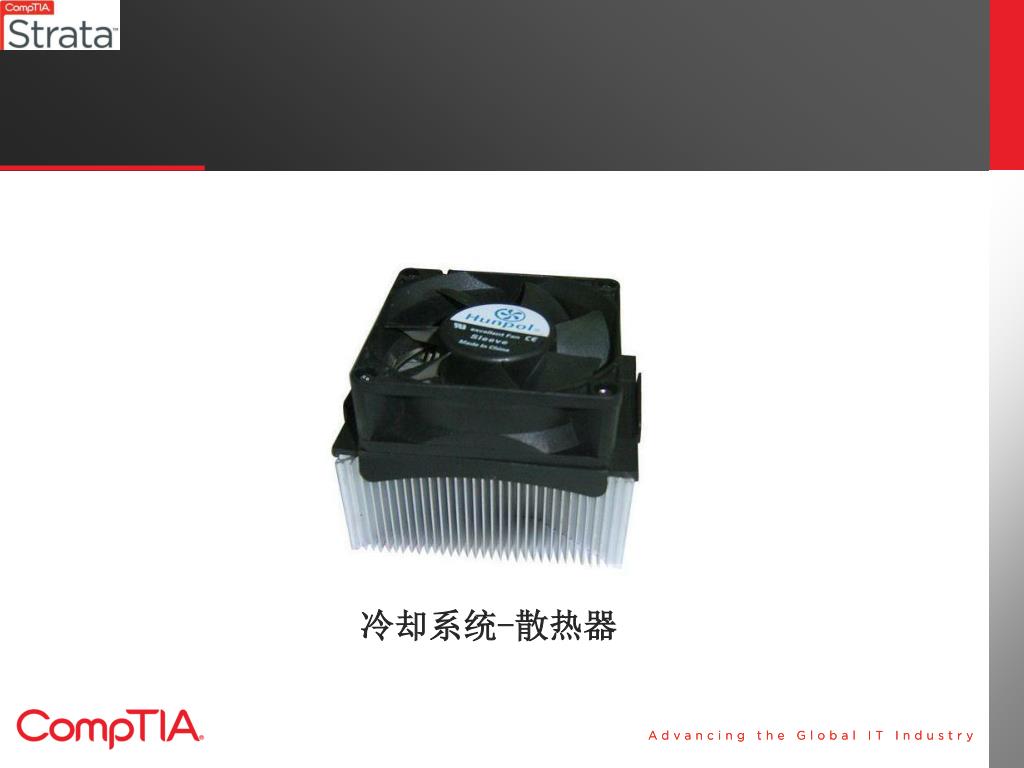

  26. 冷却系统-散热器

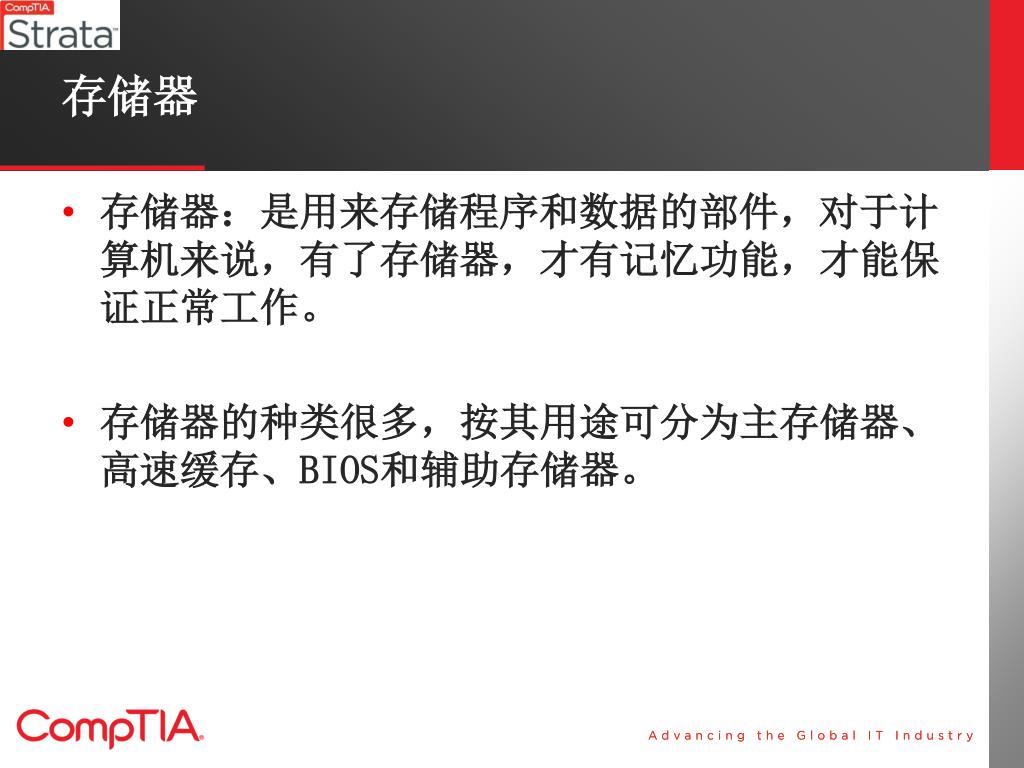

  27. 存储器 • 存储器：是用来存储程序和数据的部件，对于计算机来说，有了存储器，才有记忆功能，才能保证正常工作。 • 存储器的种类很多，按其用途可分为主存储器、高速缓存、BIOS和辅助存储器。

  28. 内存 • 主存储器又称内存储器（简称内存）。 • 内存用来存储正在运行的程序和正在处理的数据， 容量越大运行系统和软件效果就越好。

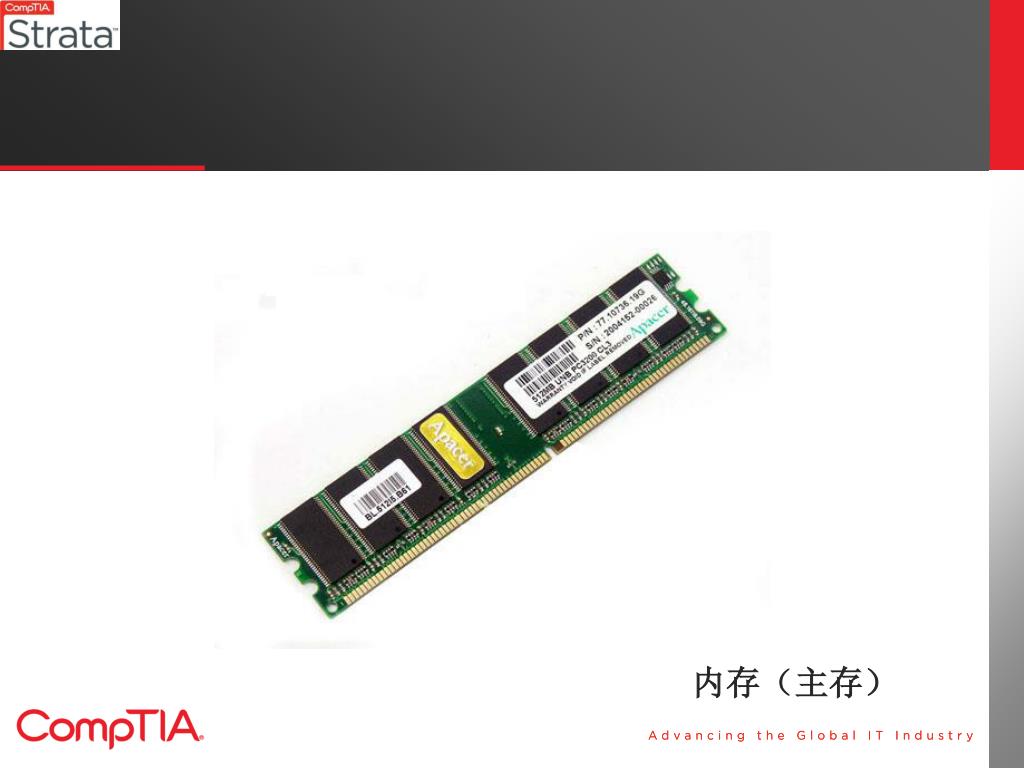

  29. 内存（主存）

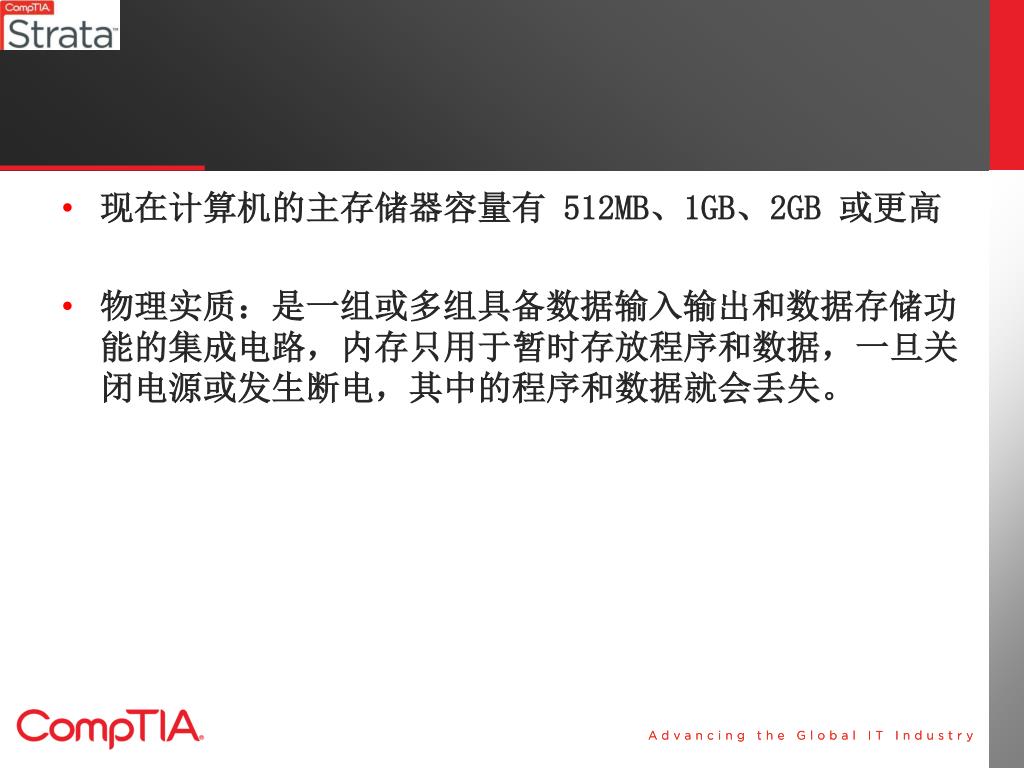

  30. 现在计算机的主存储器容量有 512MB、1GB、2GB 或更高 • 物理实质：是一组或多组具备数据输入输出和数据存储功能的集成电路，内存只用于暂时存放程序和数据，一旦关闭电源或发生断电，其中的程序和数据就会丢失。

  31. 高速缓存 • 又称 Cache，它位于 CPU 和主存储器之间，容量较小，速度很快，通常用 SRAM 组成。 • 由于 CPU 运算速度要比内存读写速度快得多，这样 CPU就要耗费很长的时间等待数据到来或将数据写入到内存。 • 为了解决 CPU 运算速度与内存读写速度不一致的矛盾， 出现了高速缓存。

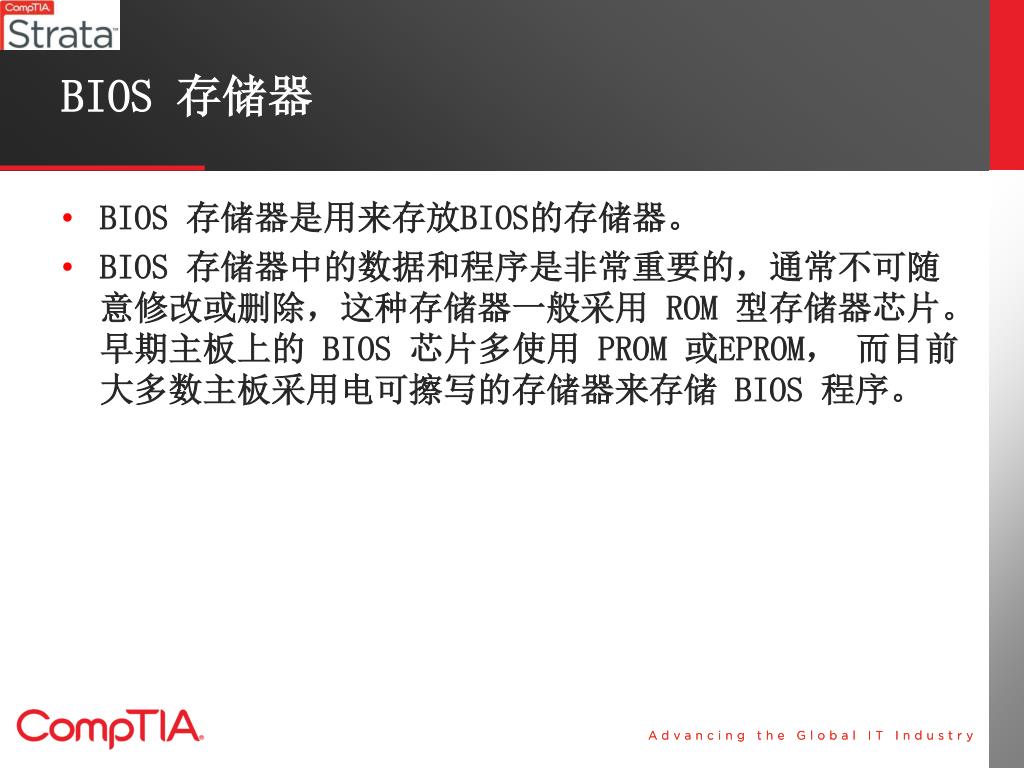

  32. BIOS 存储器 • BIOS 存储器是用来存放BIOS的存储器。 • BIOS 存储器中的数据和程序是非常重要的，通常不可随意修改或删除，这种存储器一般采用 ROM 型存储器芯片。早期主板上的 BIOS 芯片多使用 PROM 或EPROM， 而目前大多数主板采用电可擦写的存储器来存储 BIOS 程序。

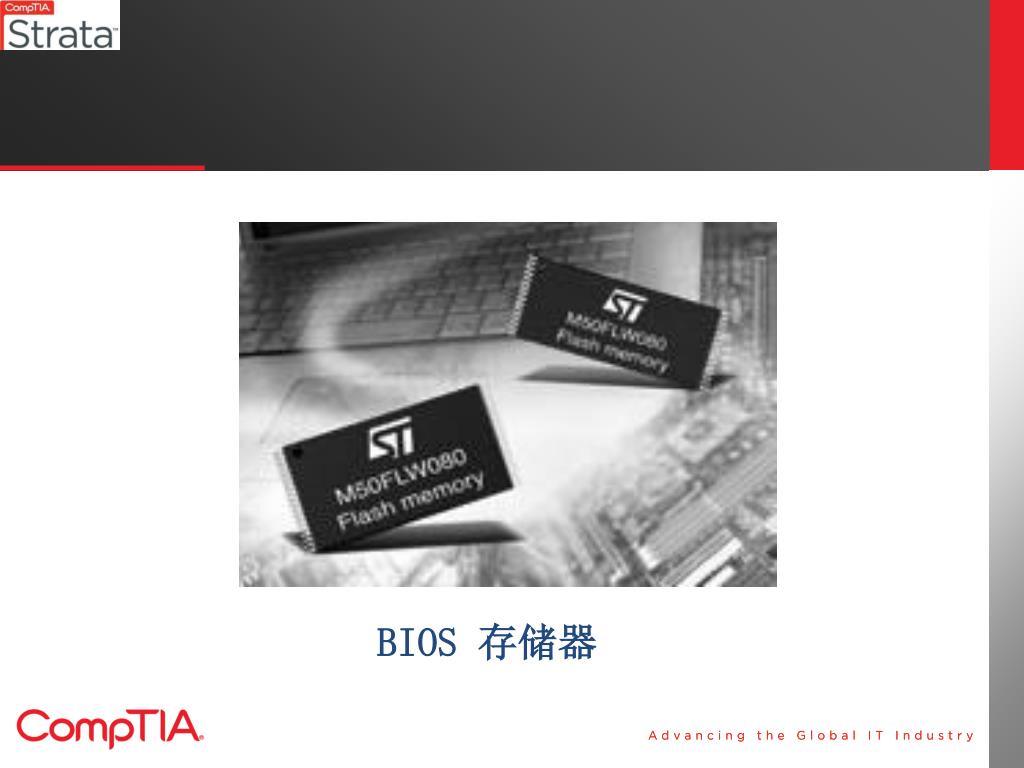

  33. BIOS 存储器

  34. 辅助存储器 • 辅助存储器又称外存储器（简称外存）。 • 外存通常是磁性介质或光盘，像硬盘，软盘，磁带，CD等。 • 能长期保存信息，并且不依赖于电来保存信息。 • 由机械部件带动，速度与CPU相比就显得慢的多。

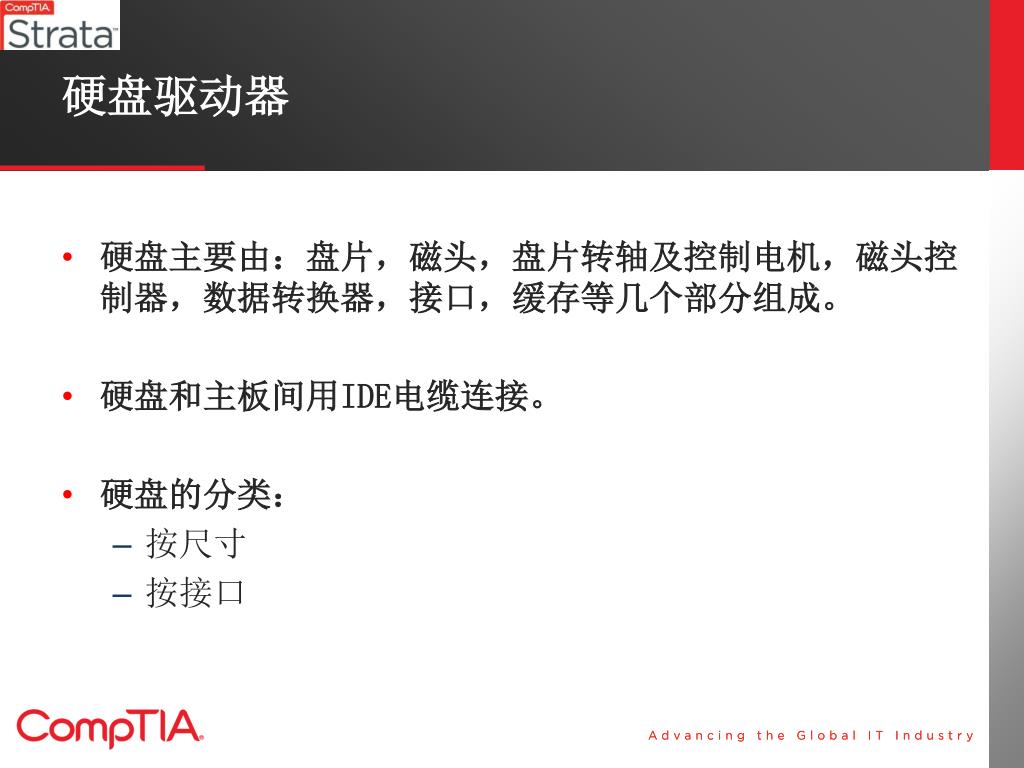

  35. 硬盘驱动器 • 硬盘主要由：盘片，磁头，盘片转轴及控制电机，磁头控制器，数据转换器，接口，缓存等几个部分组成。 • 硬盘和主板间用IDE电缆连接。 • 硬盘的分类： • 按尺寸 • 按接口

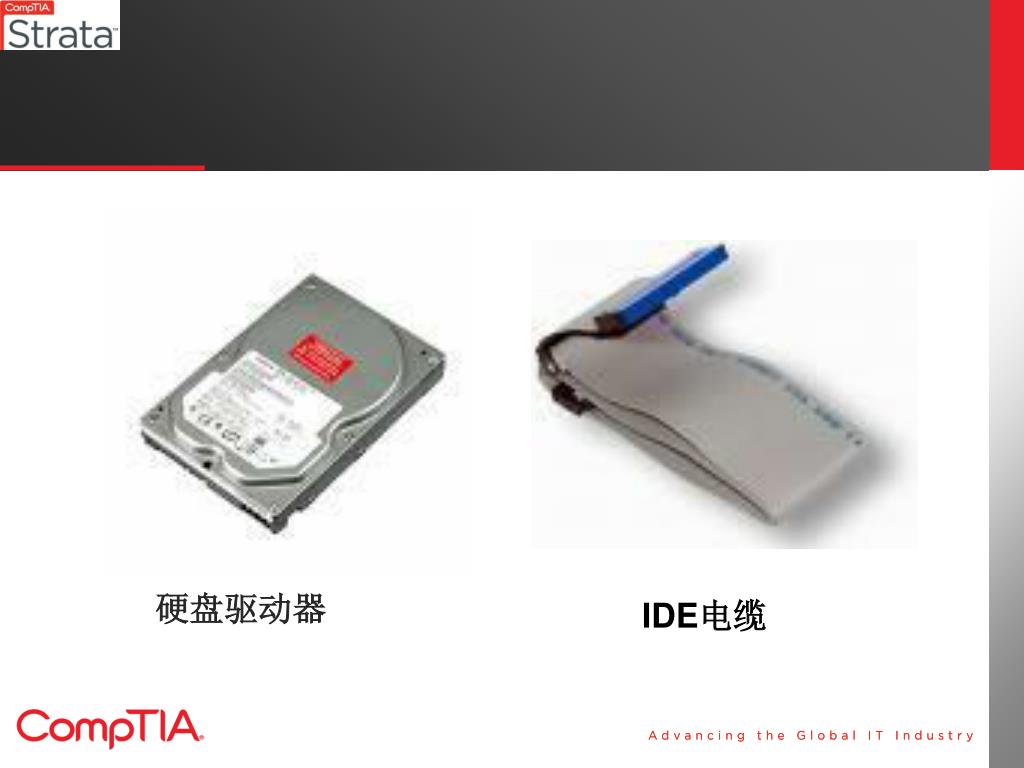

  36. 硬盘驱动器 IDE电缆

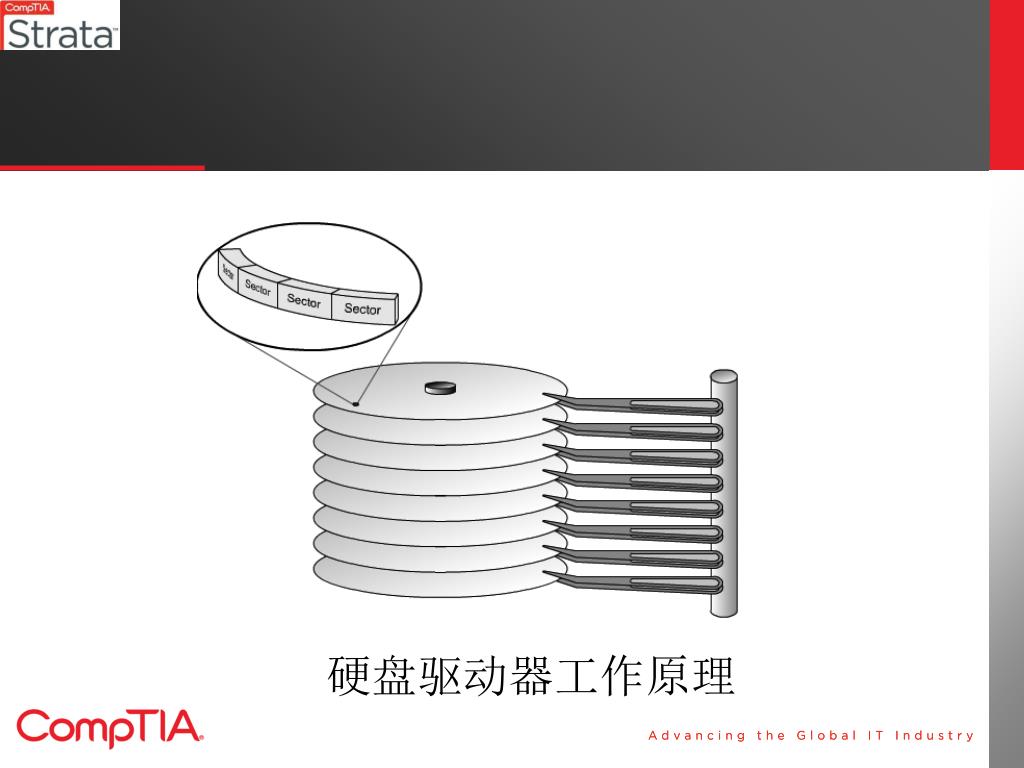

  37. 硬盘驱动器工作原理

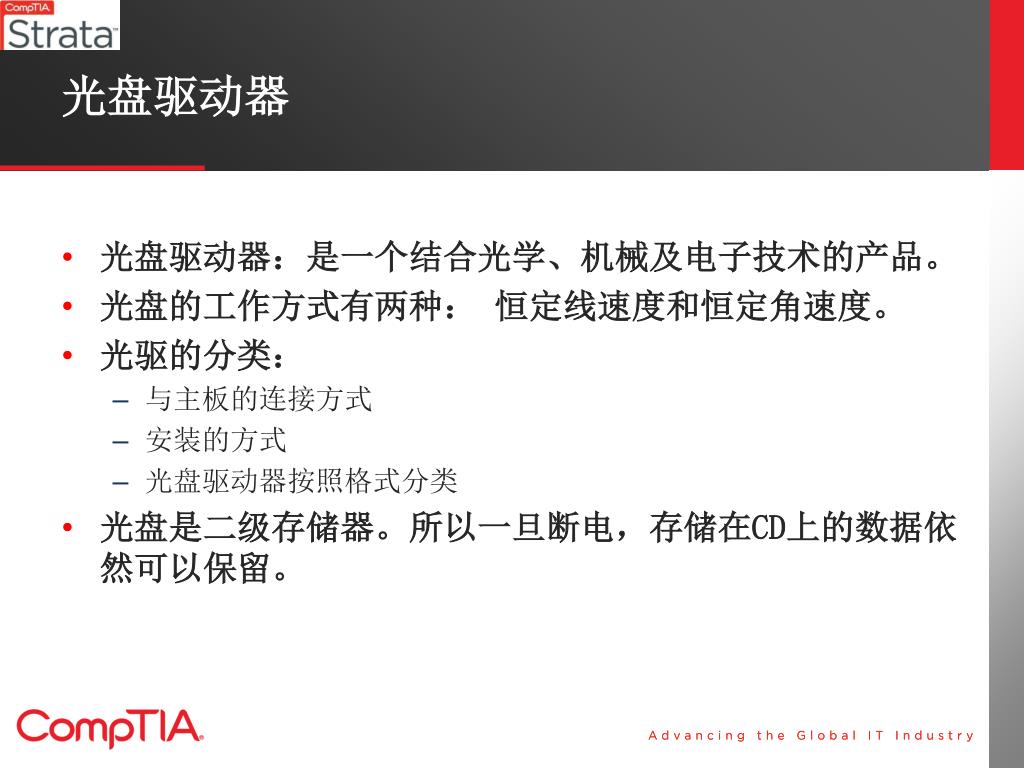

  38. 光盘驱动器 • 光盘驱动器：是一个结合光学、机械及电子技术的产品。 • 光盘的工作方式有两种： 恒定线速度和恒定角速度。 • 光驱的分类： • 与主板的连接方式 • 安装的方式 • 光盘驱动器按照格式分类 • 光盘是二级存储器。所以一旦断电，存储在CD上的数据依然可以保留。

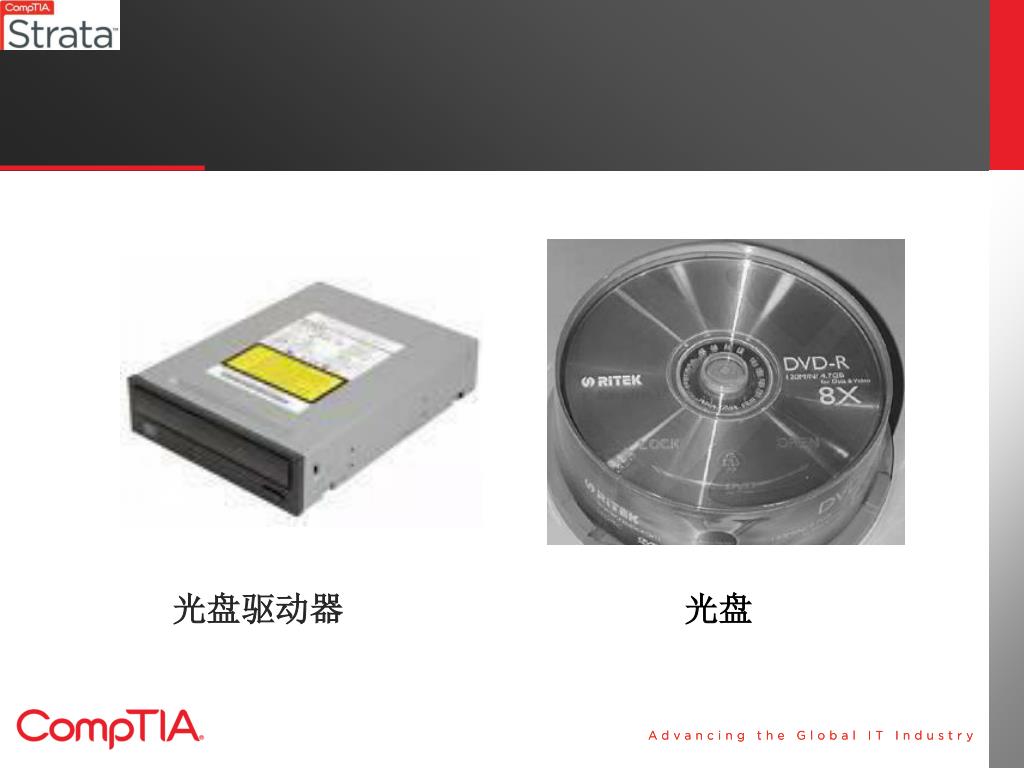

  39. 光盘驱动器 光盘

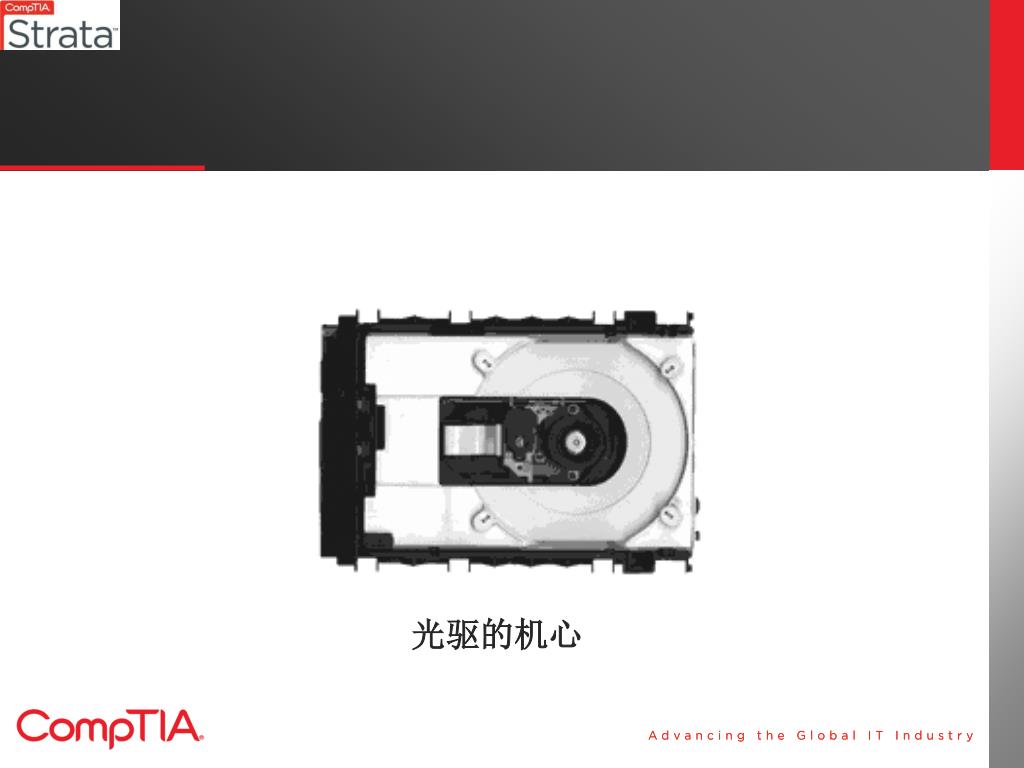

  40. 光驱的机心

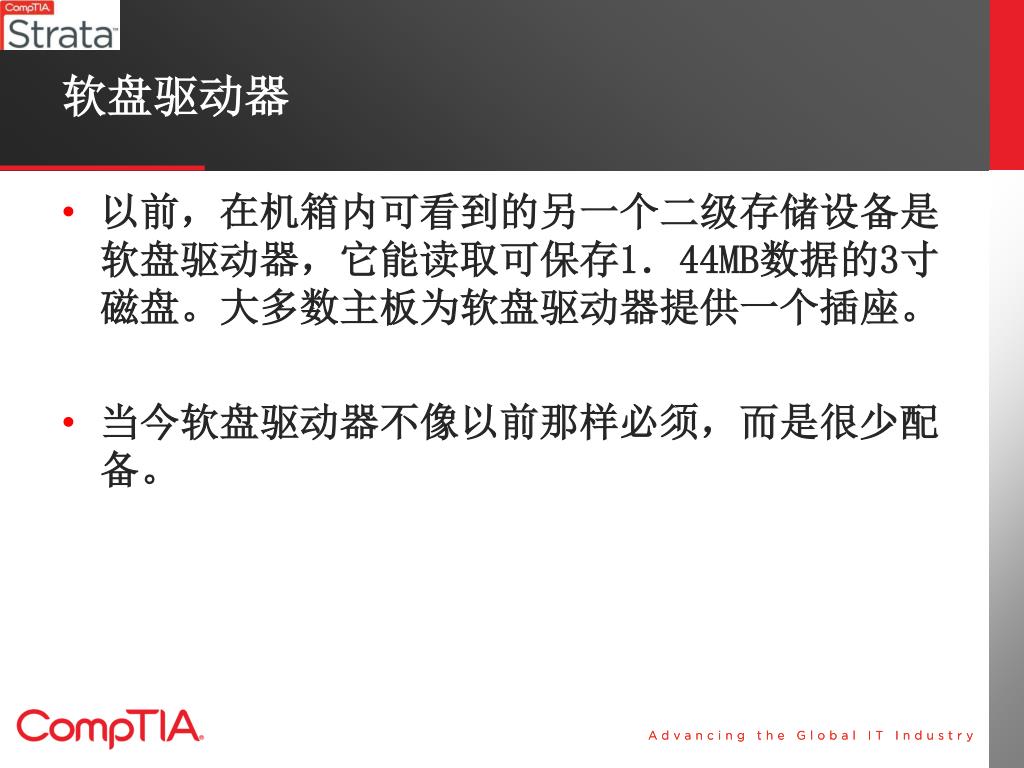

  41. 软盘驱动器 • 以前，在机箱内可看到的另一个二级存储设备是软盘驱动器，它能读取可保存1．44MB数据的3寸磁盘。大多数主板为软盘驱动器提供一个插座。 • 当今软盘驱动器不像以前那样必须，而是很少配备。

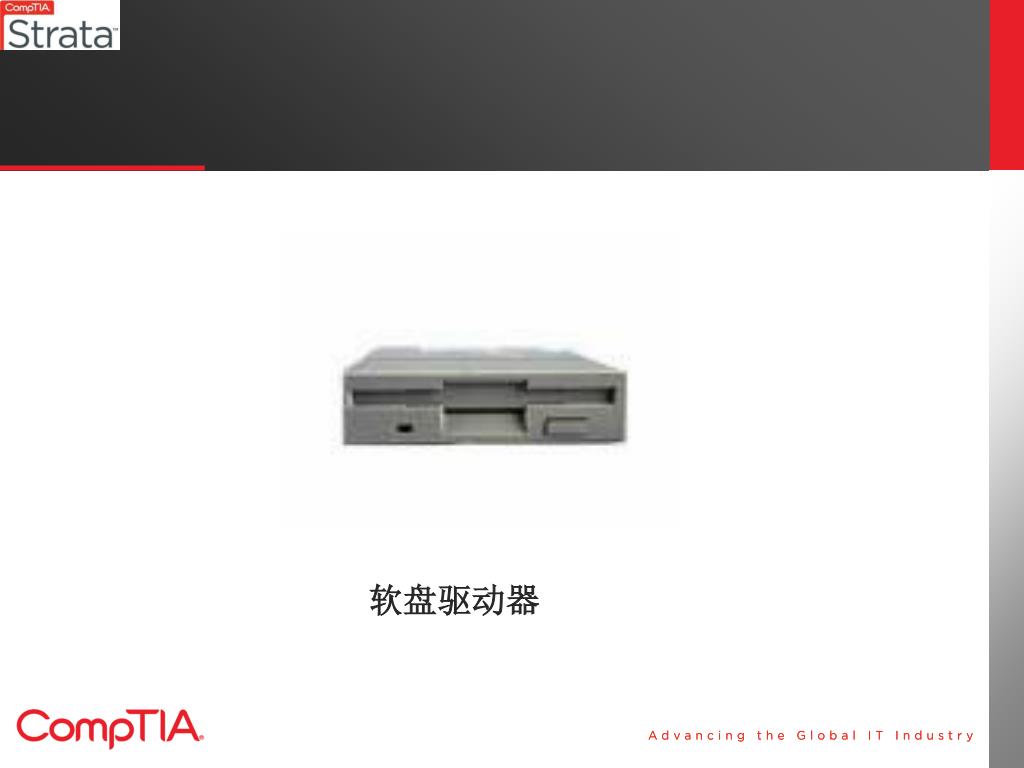

  42. 软盘驱动器

  43. 移动存储设备 • 移动硬盘 • 容量大 • 速度相对快 • 兼容性好， 即插即用 • 高安全性和可靠性 • 优盘

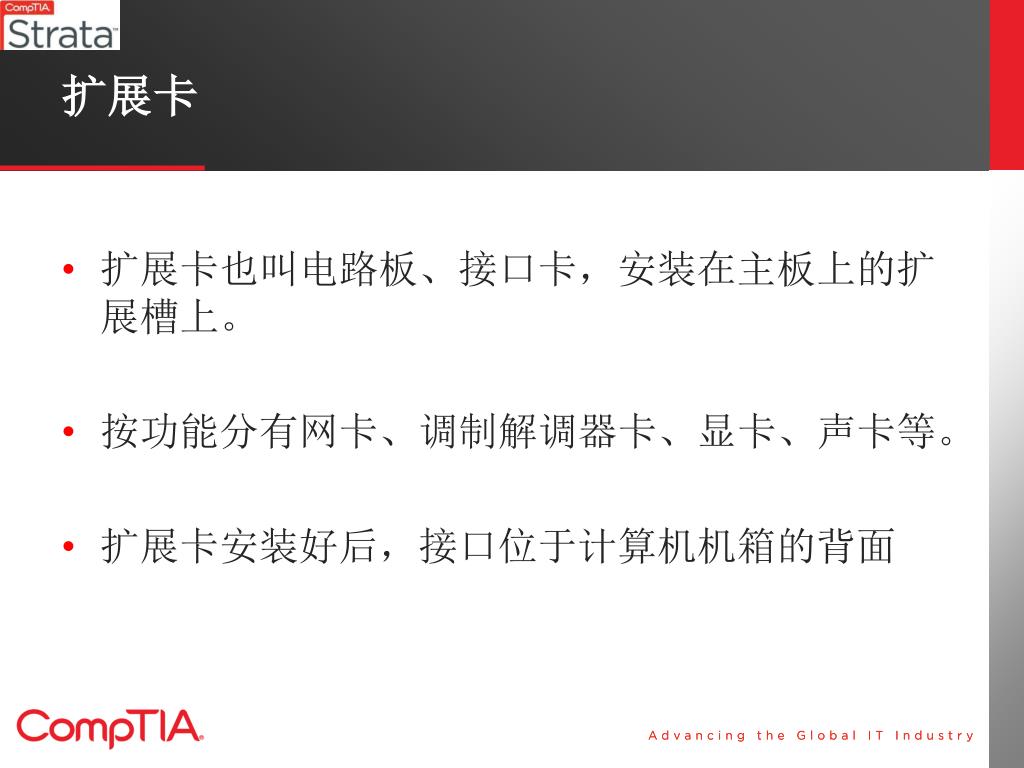

  44. 扩展卡 • 扩展卡也叫电路板、接口卡，安装在主板上的扩展槽上。 • 按功能分有网卡、调制解调器卡、显卡、声卡等。 • 扩展卡安装好后，接口位于计算机机箱的背面

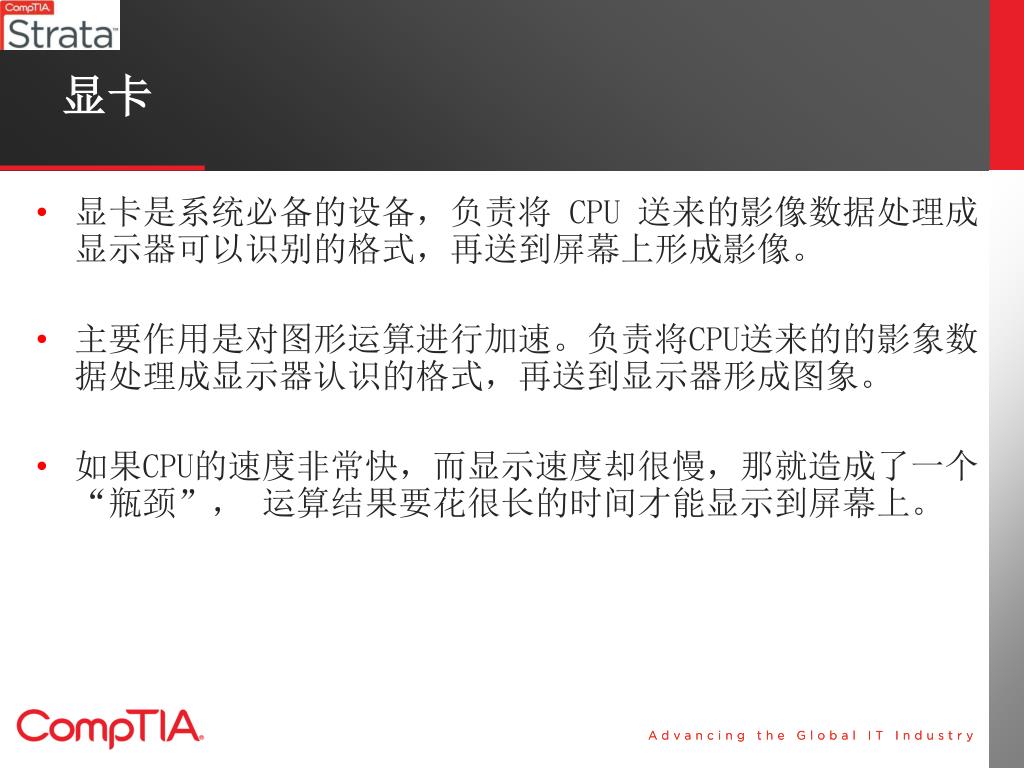

  45. 显卡 • 显卡是系统必备的设备，负责将 CPU 送来的影像数据处理成显示器可以识别的格式，再送到屏幕上形成影像。 • 主要作用是对图形运算进行加速。负责将CPU送来的的影象数据处理成显示器认识的格式，再送到显示器形成图象。 • 如果CPU的速度非常快，而显示速度却很慢，那就造成了一个“瓶颈”， 运算结果要花很长的时间才能显示到屏幕上。

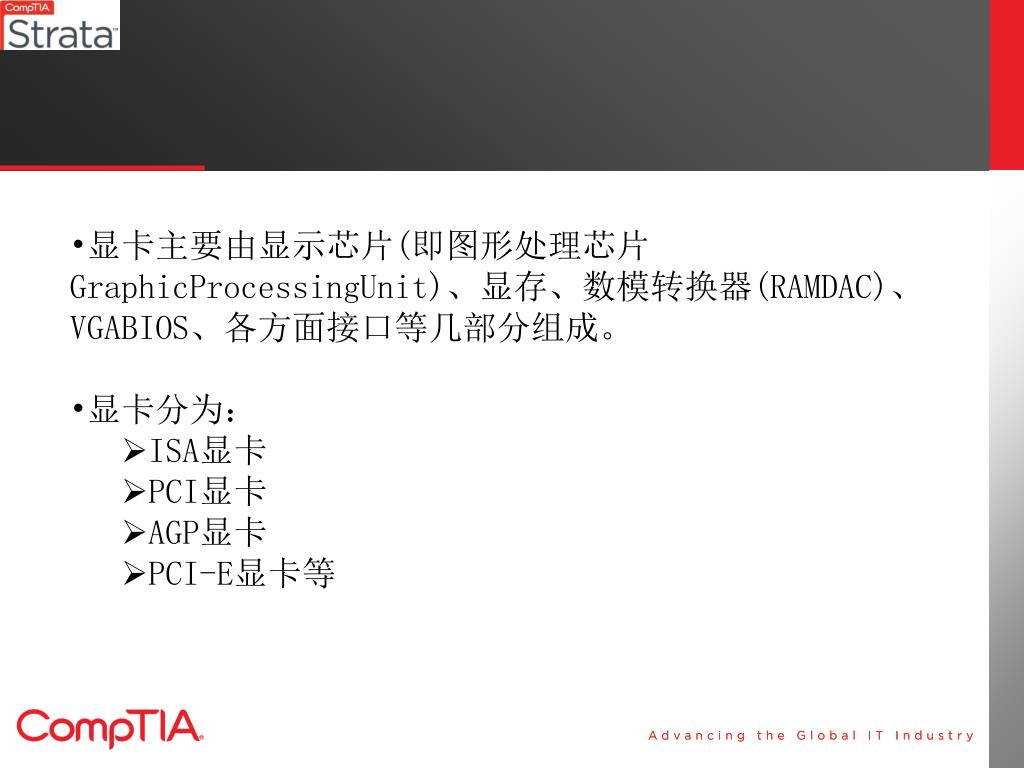

  46. 显卡主要由显示芯片(即图形处理芯片GraphicProcessingUnit)、显存、数模转换器(RAMDAC)、VGABIOS、各方面接口等几部分组成。显卡主要由显示芯片(即图形处理芯片GraphicProcessingUnit)、显存、数模转换器(RAMDAC)、VGABIOS、各方面接口等几部分组成。 • 显卡分为： • ISA显卡 • PCI显卡 • AGP显卡 • PCI-E显卡等

  47. 显卡

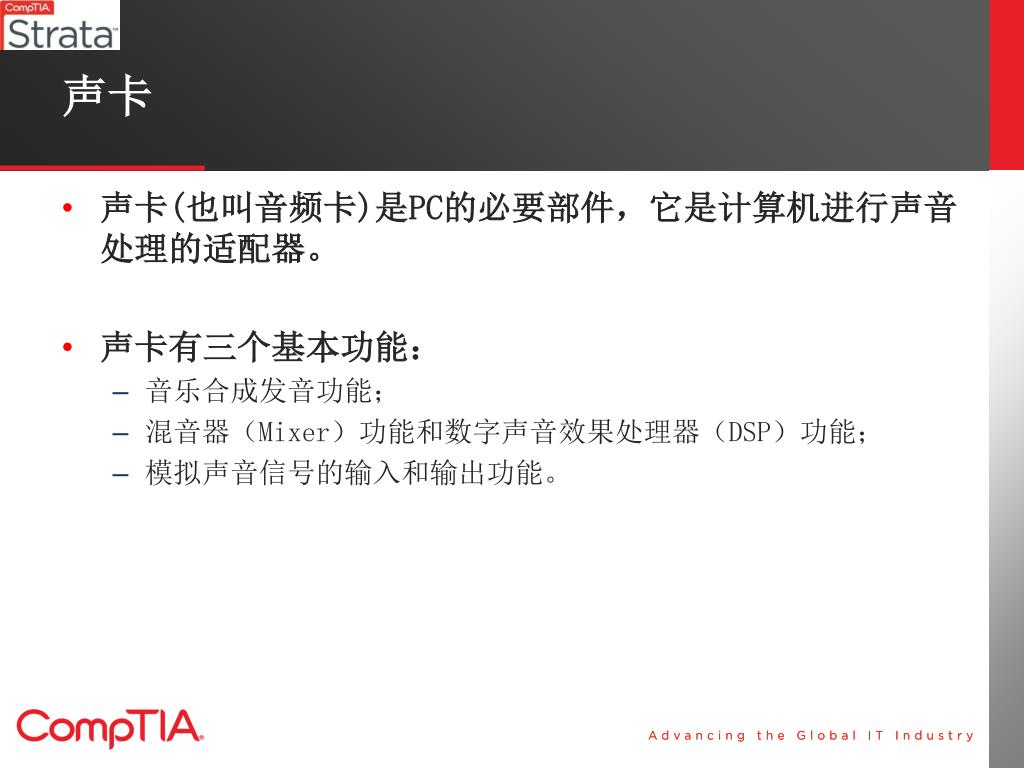

  48. 声卡 • 声卡(也叫音频卡)是PC的必要部件，它是计算机进行声音处理的适配器。 • 声卡有三个基本功能： • 音乐合成发音功能； • 混音器（Mixer）功能和数字声音效果处理器（DSP）功能； • 模拟声音信号的输入和输出功能。
