Вооружение и боевая техника мотострелкового батальона ВС России

1. Вооружение и боевая техника мотострелкового батальона ВС России Основные образцы вооружения И Боевой техники

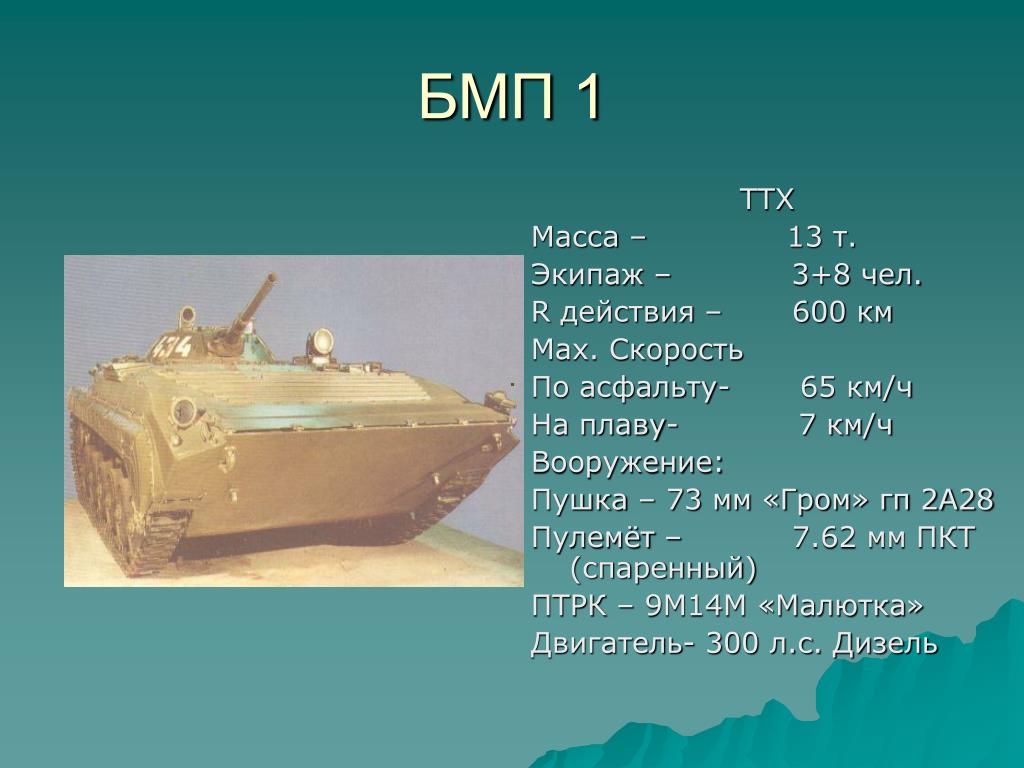

2. БМП 1 ТТХ Масса – 13 т. Экипаж – 3+8 чел. R действия – 600 км Мах. Скорость По асфальту- 65 км/ч На плаву- 7 км/ч Вооружение: Пушка – 73 мм «Гром» гп 2А28 Пулемёт – 7.62 мм ПКТ (спаренный) ПТРК – 9М14М «Малютка» Двигатель- 300 л.с. Дизель

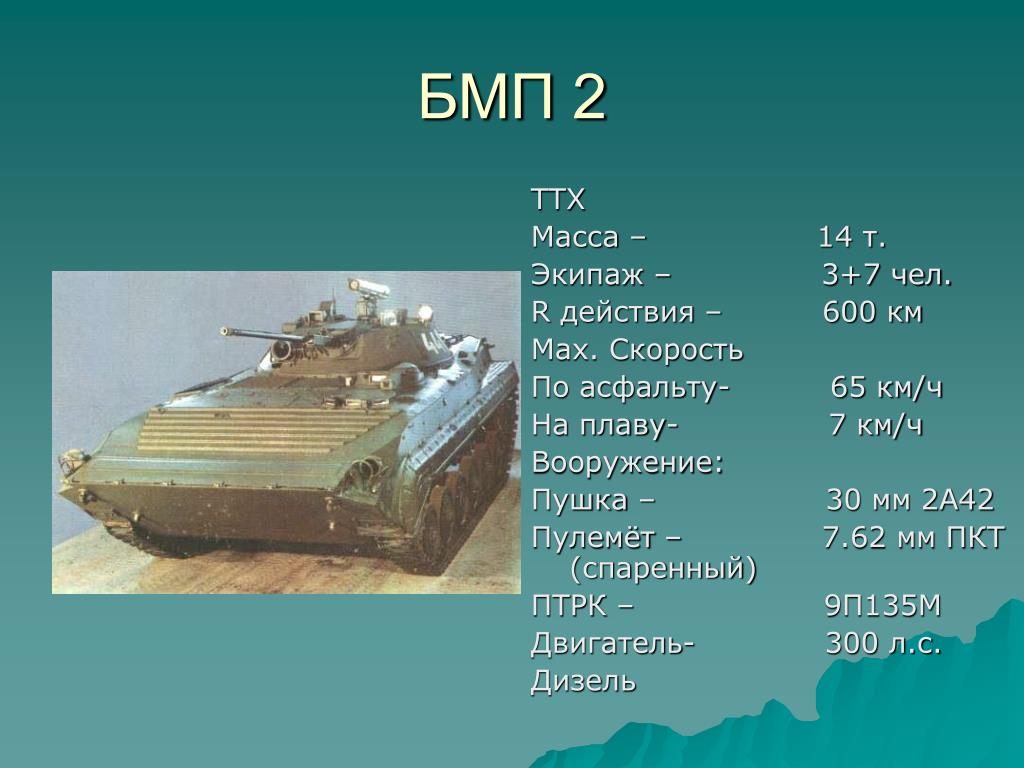

3. БМП 2 ТТХ Масса – 14 т. Экипаж – 3+7 чел. R действия – 600 км Мах. Скорость По асфальту- 65 км/ч На плаву- 7 км/ч Вооружение: Пушка – 30 мм 2А42 Пулемёт – 7.62 мм ПКТ (спаренный) ПТРК – 9П135М Двигатель- 300 л.с. Дизель

4. БМП - 3 ТТХ Масса – 18,7 т. Экипаж – 3+7 чел. R действия – 600 км Мах. Скорость По асфальту-70км/ч На плаву-10 км/ч Вооружение: Пушка – 100 мм НП 2А70 Пушка – 30 мм 2А72 Пулемёт – 2Х3 7.62 мм ПКТ ПТРК – 9М117 Двигатель- 450/500 л.с. Дизель

5. БТР 70 ТТХ Масса – 11,5 т. Экипаж – 3+8 чел. R действия – 600 км Мах. Скорость По асфальту-80км/ч На плаву-10 км/ч Вооружение: Пулемёт – 14.5 мм КПВТ Пулемёт – 7.62 мм ПКТ Двигатель-240 л.с. Дизель

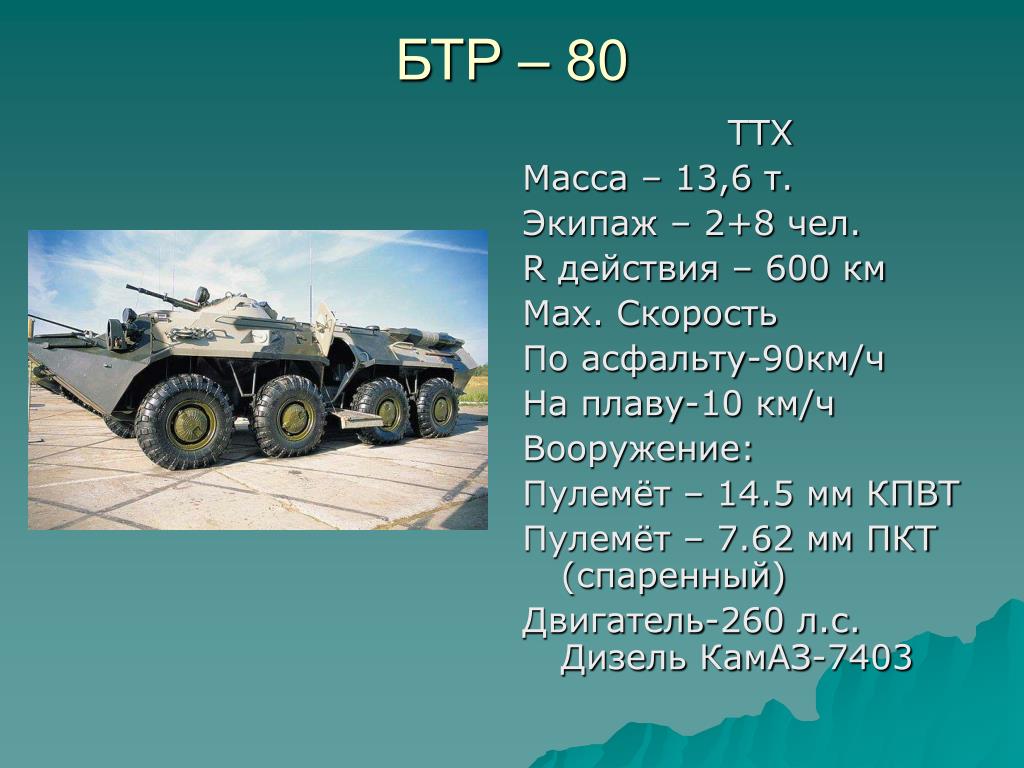

6. БТР – 80 ТТХ Масса – 13,6 т. Экипаж – 2+8 чел. R действия – 600 км Мах. Скорость По асфальту-90км/ч На плаву-10 км/ч Вооружение: Пулемёт – 14.5 мм КПВТ Пулемёт – 7.62 мм ПКТ (спаренный) Двигатель-260 л.с. Дизель КамАЗ-7403

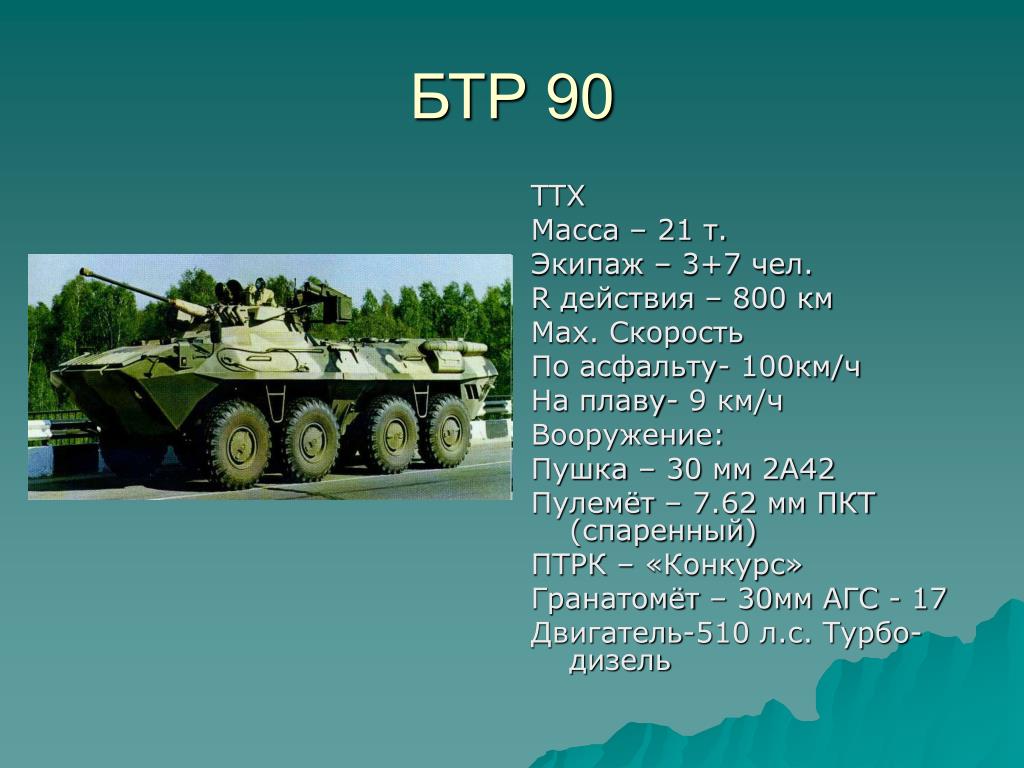

7. БТР 90 ТТХ Масса – 21 т. Экипаж – 3+7 чел. R действия – 800 км Мах. Скорость По асфальту- 100км/ч На плаву- 9 км/ч Вооружение: Пушка – 30 мм 2А42 Пулемёт – 7.62 мм ПКТ (спаренный) ПТРК – «Конкурс» Гранатомёт – 30мм АГС - 17 Двигатель-510 л.с. Турбо-дизель

8. Основные образцы стрелкового оружия. • Основу стрелкового вооружения ВС РФ составляют стрелковые системы известного советского конструктора М.Т. Калашникова

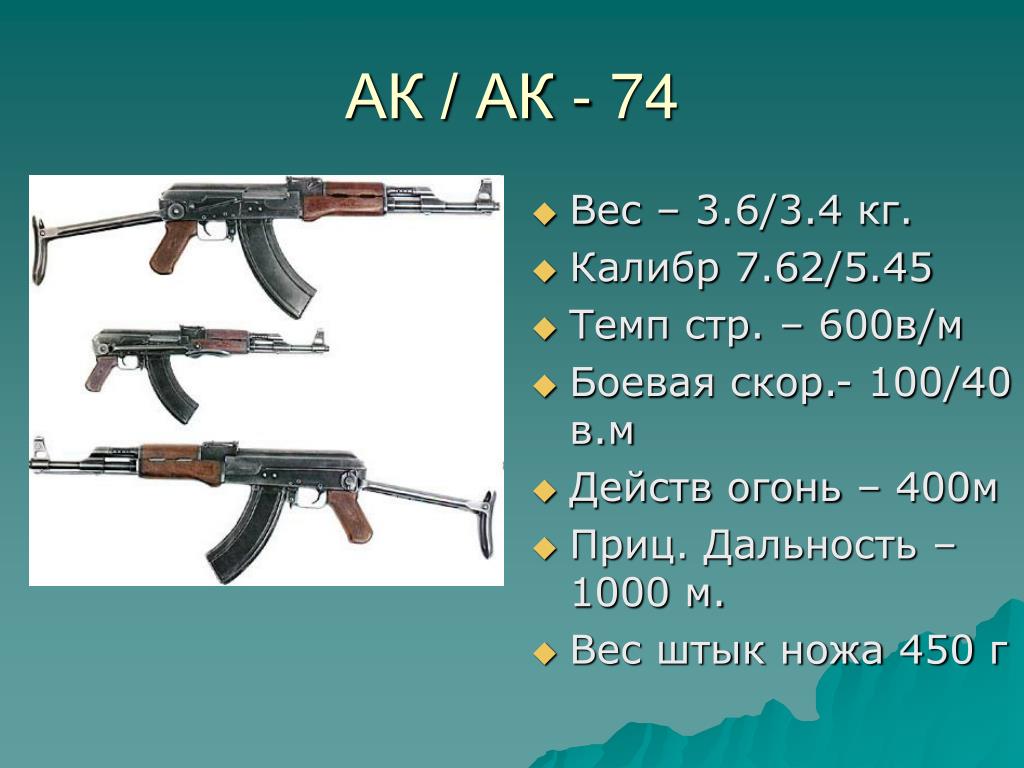

9. АК / АК - 74 • Вес – 3.6/3.4 кг. • Калибр 7.62/5.45 • Темп стр. – 600в/м • Боевая скор.- 100/40 в.м • Действ огонь – 400м • Приц. Дальность – 1000 м. • Вес штык ножа 450 г

10. СВД • Основные характеристики Калибр, мм 7, 62 Масса без патронов и прицела, кг4,3 Длина, мм 1220 Высота с оптическим прицелом, мм 230 Ширина с оптическим прицелом, мм 88 Длина ствола, мм620 Начальная скорость пули, м/с830 Скорострельность, в/м30 Дульная энергия, дж4064 Емкость магазина, патронов10 Прицельная дальность с открытым прицелом, м1200 Прицельная дальность с оптическим прицелом, м1300 Прицельная дальность с ночным прицелом, м300

11. ПМ Характеристики Калибр, мм 9 Масса, кг 0, 73 Длина, мм 161 Длина ствола, мм93 Начальная скорость пули, м/с 315 Скорострельность, в/м 30 Емкость магазина, патронов 8 Прицельная дальность, м 50

12. ПК (ПКМ) • Патрон 7,62x53R o6p. 1908/30 гг. • Длина ствола с пламегасителем 658 мм • Длина нарезной части ствола 550 мм • Общая длинна пулемета 1173 мм • Прицельная дальность 1500м • Длина прицельной линии 663 мм • Темп стрельбы 650 выстр/мин • Боевая скорострельность до 250 выстр/мин • Начальная скорость пули 825 м/с Масса пулемета без боекомплекта 9000 г • Масса коробки с лентой на 100 патронов 3900 г • Масса коробки с лентой на 200 патронов 8000 r • Масса коробки с лентой на 250 патронов 9400 г • Масса патрона 21,8 г • Масса пули 9,6 г Масса заряда 3,1 г

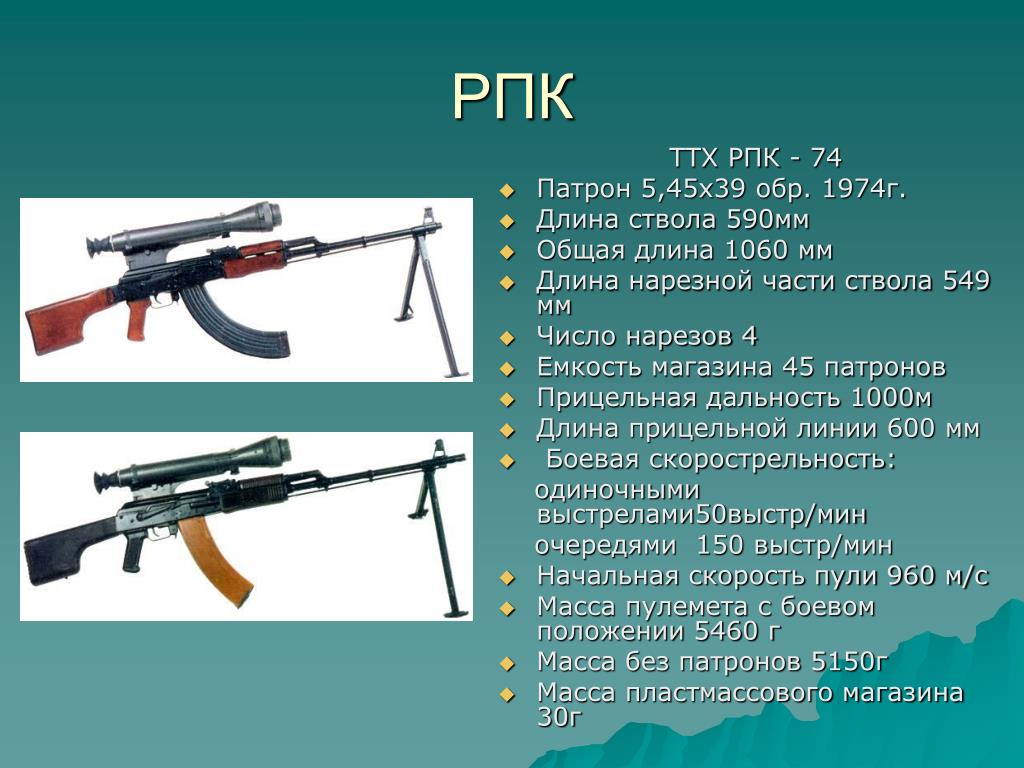

13. РПК ТТХ РПК - 74 • Патрон 5,45х39 обр. 1974г. • Длина ствола 590мм • Общая длина 1060 мм • Длина нарезной части ствола 549 мм • Число нарезов 4 • Емкость магазина 45 патронов • Прицельная дальность 1000м • Длина прицельной линии 600 мм •  Боевая скорострельность: одиночными выстрелами50выстр/мин очередями 150 выстр/мин • Начальная скорость пули 960 м/с • Масса пулемета с боевом положении 5460 г • Масса без патронов 5150г • Масса пластмассового магазина 30г

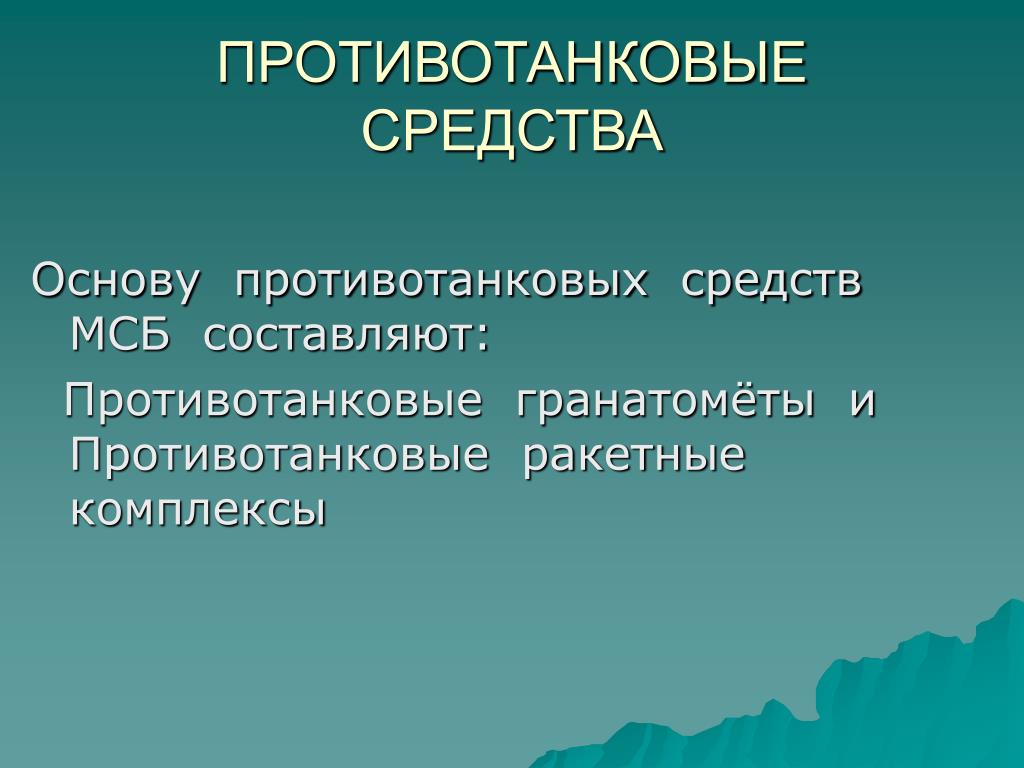

14. ПРОТИВОТАНКОВЫЕ СРЕДСТВА Основу противотанковых средств МСБ составляют: Противотанковые гранатомёты и Противотанковые ракетные комплексы

15. Противотанковые гранатометы • Калибр, мм 40 • Калибр гранаты, мм 85; 70; • Длина:   в боевом положении, мм 950 - 960 полож. • для десантирования, мм--630 • Масса гранатомета, кг 6,3, • Масса гранаты, кг 2,2; 2,0; • Максимальная скорость гранаты, м/с 300 • Скорострельность, в/м 4-6 • Прицельная дальность стрельбы, м 300 - 500

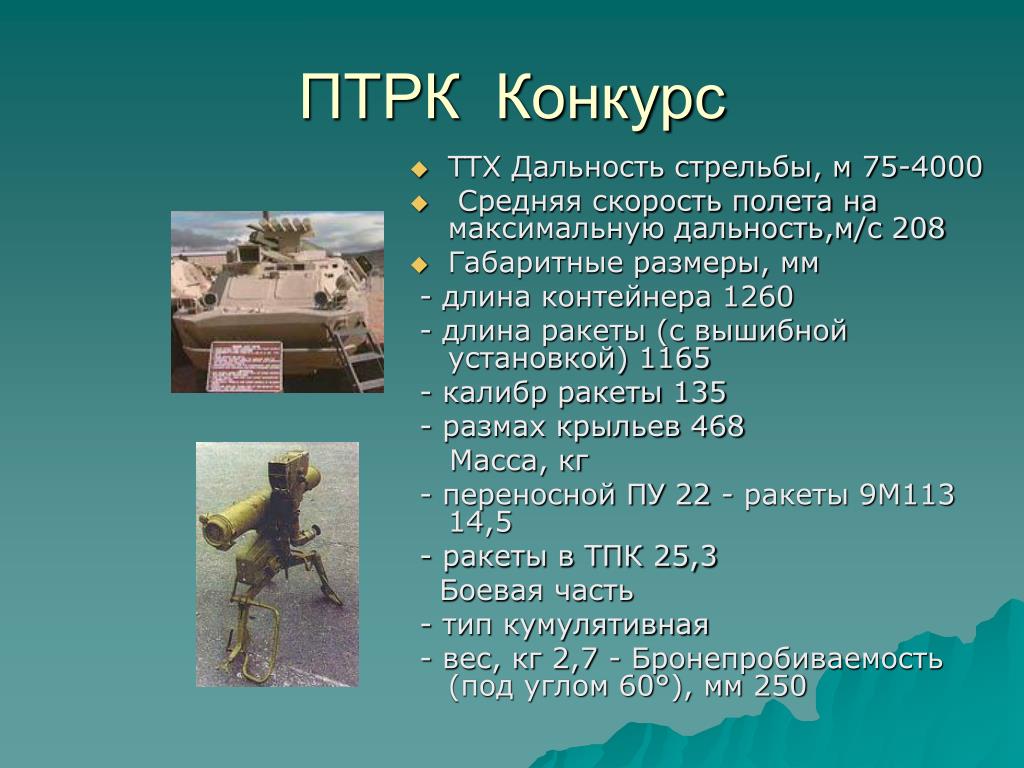

16. ПТРК Конкурс • TTX Дальность стрельбы, м 75-4000 • Средняя скорость полета на максимальную дальность,м/с 208 • Габаритные размеры, мм - длина контейнера 1260 - длина ракеты (с вышибной установкой) 1165 - калибр ракеты 135 - размах крыльев 468 Масса, кг - переносной ПУ 22 - ракеты 9М113 14,5 - ракеты в ТПК 25,3 Боевая часть - тип кумулятивная - вес, кг 2,7 - Бронепробиваемость (под углом 60°), мм 250

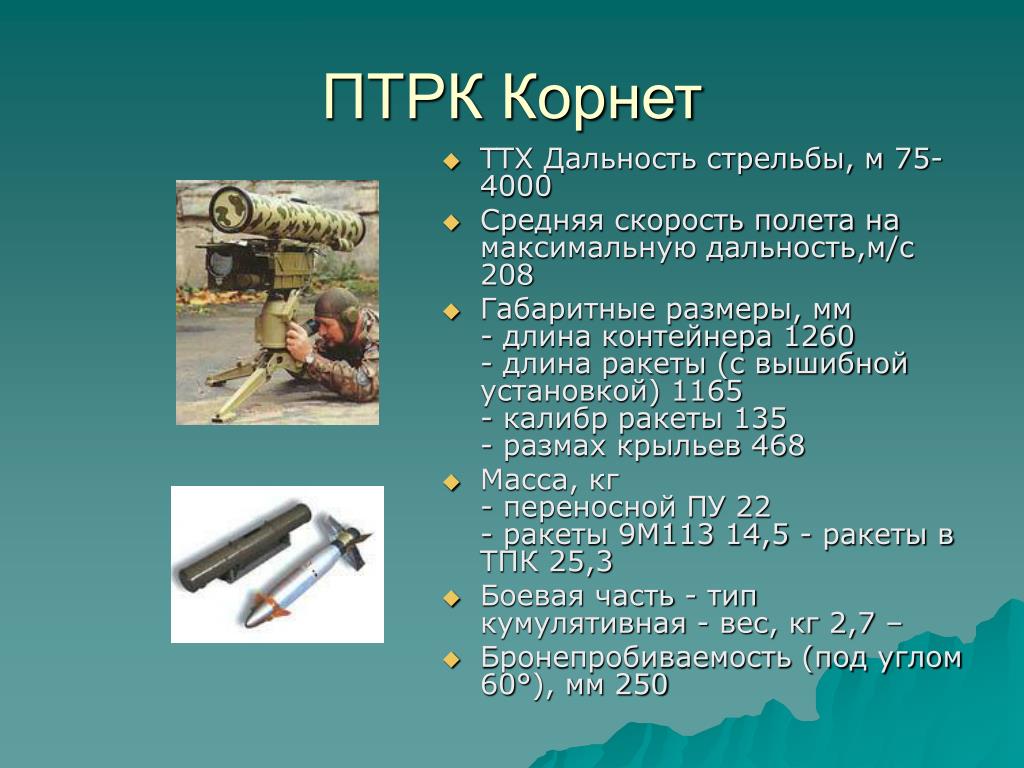

17. ПТРК Корнет • TTX Дальность стрельбы, м 75-4000 • Средняя скорость полета на максимальную дальность,м/с 208 • Габаритные размеры, мм - длина контейнера 1260 - длина ракеты (с вышибной установкой) 1165 - калибр ракеты 135 - размах крыльев 468 • Масса, кг - переносной ПУ 22 - ракеты 9М113 14,5 - ракеты в ТПК 25,3 • Боевая часть - тип кумулятивная - вес, кг 2,7 – • Бронепробиваемость (под углом 60°), мм 250

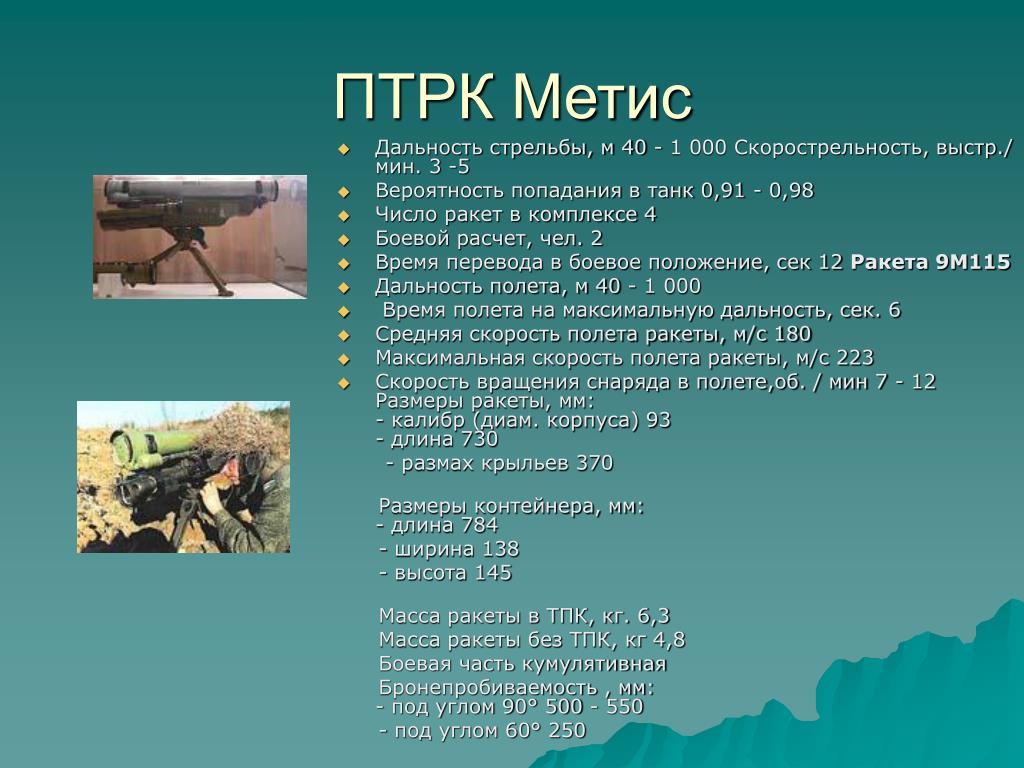

18. ПТРК Метис • Дальность стрельбы, м 40 - 1 000 Скорострельность, выстр./ мин. 3 -5 • Вероятность попадания в танк 0,91 - 0,98 • Число ракет в комплексе 4 • Боевой расчет, чел. 2 • Время перевода в боевое положение, сек 12 Ракета 9M115 • Дальность полета, м 40 - 1 000 • Время полета на максимальную дальность, сек. 6 • Средняя скорость полета ракеты, м/с 180 • Максимальная скорость полета ракеты, м/с 223 • Скорость вращения снаряда в полете,об. / мин 7 - 12 Размеры ракеты, мм:- калибр (диам. корпуса) 93- длина 730 - размах крыльев 370 Размеры контейнера, мм:- длина 784 - ширина 138 - высота 145 Масса ракеты в ТПК, кг. 6,3 Масса ракеты без ТПК, кг 4,8 Боевая часть кумулятивная Бронепробиваемость , мм:- под углом 90° 500 - 550 - под углом 60° 250

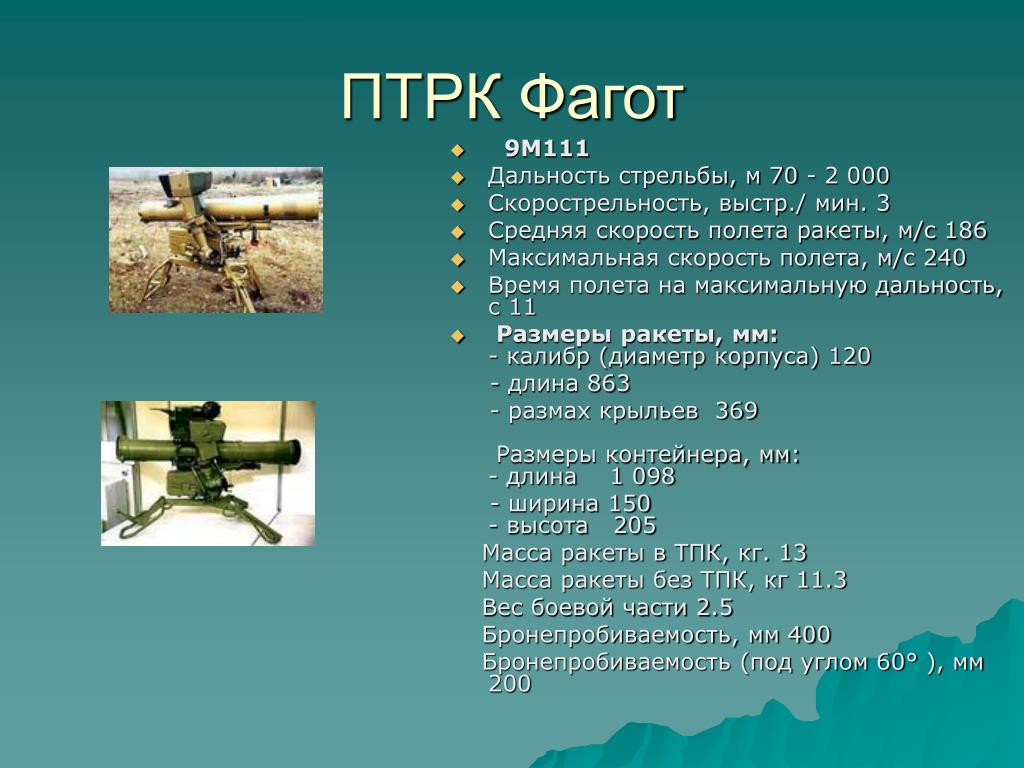

19. ПТРК Фагот • 9М111 • Дальность стрельбы, м 70 - 2 000 • Скорострельность, выстр./ мин. 3 • Средняя скорость полета ракеты, м/с 186 • Максимальная скорость полета, м/с 240 • Время полета на максимальную дальность, с 11 • Размеры ракеты, мм:- калибр (диаметр корпуса) 120 - длина 863 - размах крыльев 369 Размеры контейнера, мм: - длина 1 098 - ширина 150 - высота 205 Масса ракеты в ТПК, кг. 13 Масса ракеты без ТПК, кг 11.3 Вес боевой части 2.5 Бронепробиваемость, мм 400 Бронепробиваемость (под углом 60° ), мм 200

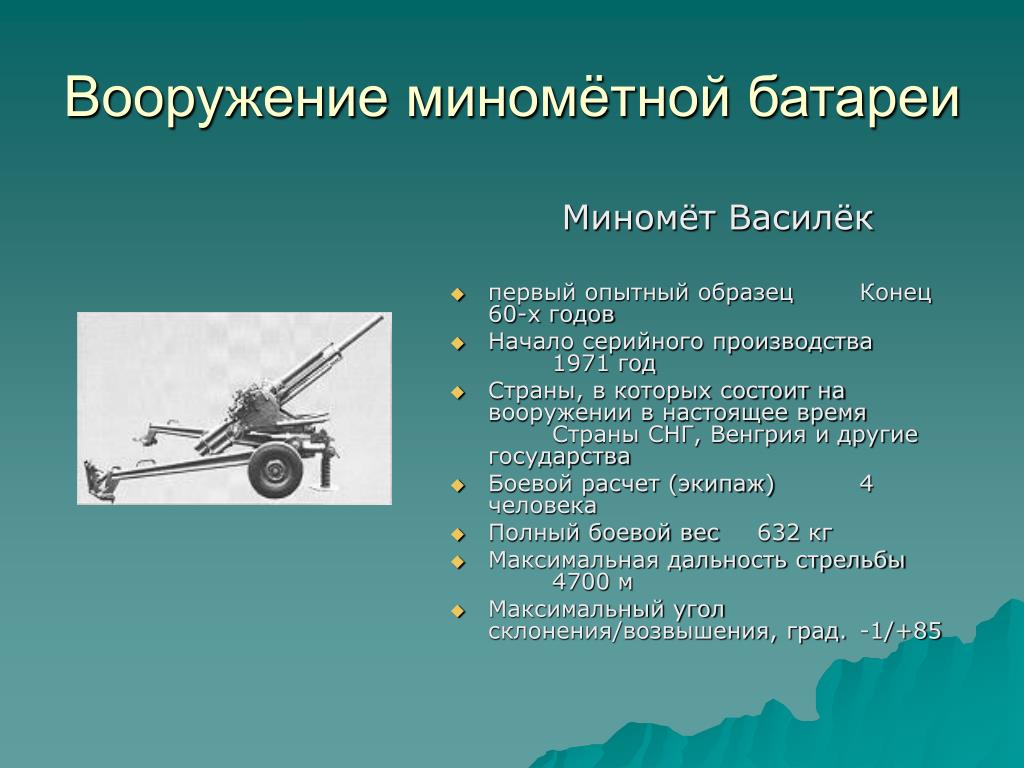

20. Вооружение миномётной батареи Миномёт Василёк • первый опытный образец Конец 60-х годов • Начало серийного производства 1971 год • Страны, в которых состоит на вооружении в настоящее время Страны СНГ, Венгрия и другие государства • Боевой расчет (экипаж) 4 человека • Полный боевой вес 632 кг • Максимальная дальность стрельбы 4700 м • Максимальный угол склонения/возвышения, град. -1/+85

21. Миномёт 82 мм «Поднос» • Масса миномёта в боевом положении, кг 42 • Масса вьюков в походном, кг вьюк ствола - 16.2, вьюк опорной плиты - 17, • вьюк двуноги - 13.9 • Огневые и баллистические характеристики • Калибр, мм 82 • Вес осколочной мины, кг 3.14 • Скорострельность, выстр./мин с исправлением наводки - 15, без исправления наводки - 22 • Угол возвышения, град. +45°; +85° • Угол горизонтального наведения, град. без перестановки двуноги ±4°, с перестановкой двуноги - 360° • Кучность стрельбы по дальности, Вд/Х n/a • Кучность стрельбы по боку, Вб, м n/a • Минимальная дальность стрельбы, м с дальнобойным зарядом - 3922, • с полным переменным зарядом - 3100 • Максимальная дальность стрельбы, м 85 • Скорость перевозки в машине, км/ч по шоссе - до 100
