  1. Galvanické články CH-3 Anorganická chemie, DUM č. 15 Mgr. Radovan Sloup 2. ročník čtyřletého studia Gymnázium Sušice Tento materiál byl vytvořen v rámci projektu Gymnázium Sušice – Brána vzdělávání II

  2. +II +II 0 0 +I +II 0 0 Li, K, Ca, Na, Mg, Al, Zn, Cr, Fe, Sn, Pb,H2, Cu, Ag, Hg, Pt, Au Zn + CuSO4→ Cu+ZnSO4 ! animace ! redoxní děje Pb + 2AgNO3→ 2Ag+ Pb(NO3)2 ! animace ! Ag + K2SO4→ nereaguje ! Hg + Cu(NO3)2 → nereaguje ! V této řadě platí, že kov v řadě vytěsňuje kov napravo od něj z jeho roztoku, je tedy redukčním činidlem. Platí to i pro vodík, který kovy ležící v řadě napětí nalevo od něj vytěsňují z kyselin.

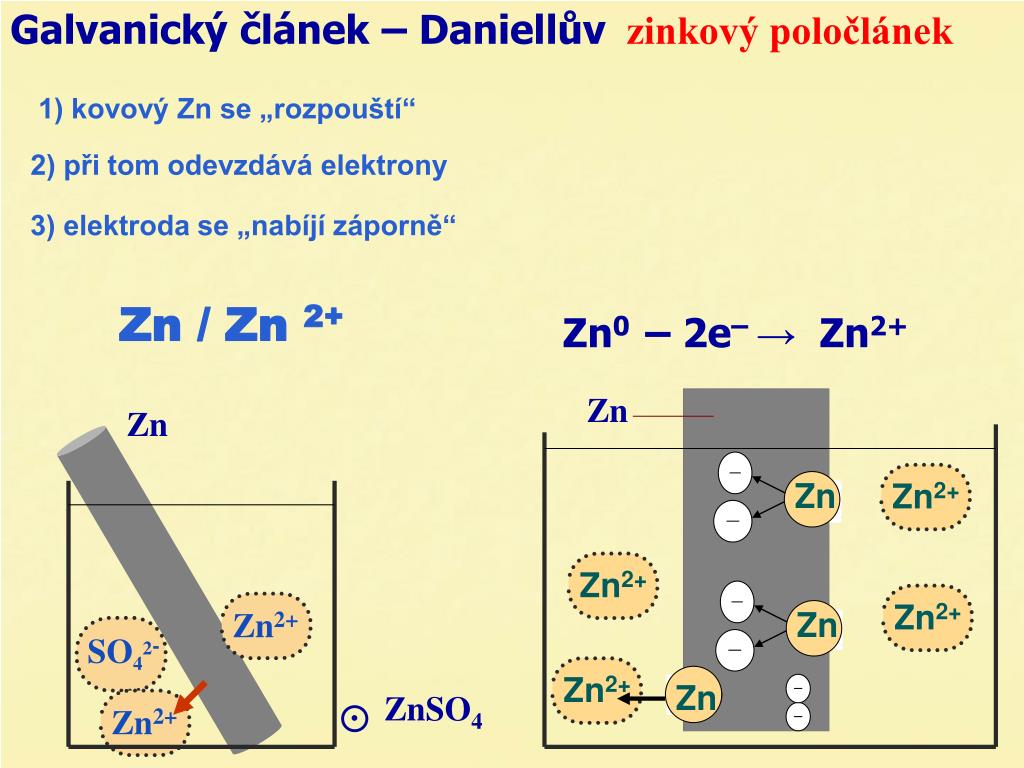

  3. Galvanický článek – Daniellůvzinkový poločlánek Zn2+ Zn2+ Zn2+ Zn2+ Zn2+ Zn2+ SO42- Zn Zn Zn 1) kovový Zn se „rozpouští“ 2) při tom odevzdává elektrony 3) elektroda se „nabíjí záporně“ Zn / Zn 2+ Zn0 – 2e– → Zn2+ Zn Zn . ZnSO4

  4. Galvanický článek – Daniellůvměděný poločlánek Cu2+ Cu0 Cu2+ Cu2+ Cu2+ Cu2+ SO42- Cu Cu Cu 1) kovová Cu se „usazuje na elektrodě“ 2) při tom přijímá elektrony 3) elektroda se „nabíjí kladně“ Cu2+ + 2e- → Cu0 Cu / Cu 2+ Cu Cu . CuSO4

  5. pokud oba poločlánky spojíme, vznikne Daniellův článek: obr. 1 ! animace ! napětí 1,1V

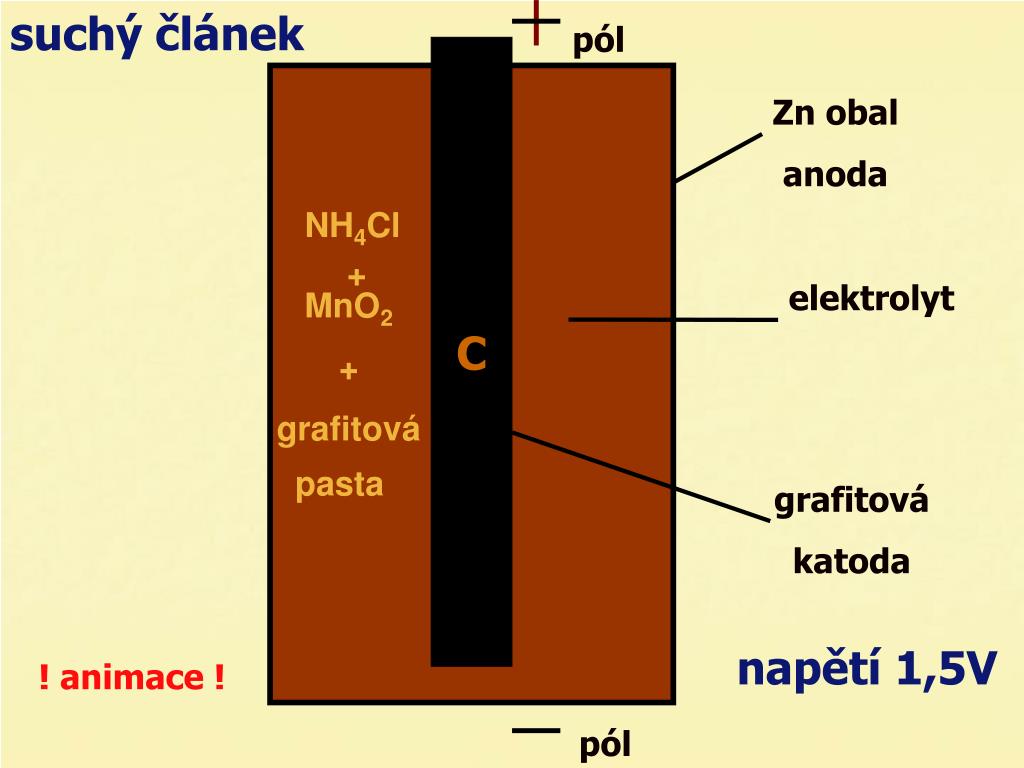

  6. suchý článek Zn obal anoda elektrolyt grafitová katoda pól C NH4Cl + MnO2 + grafitová pasta napětí 1,5V ! animace ! pól

  7. doplň z nabídky v správném tvaru (opakování slov je možné): Článek se skládá ze dvou … a dvou …. Solný můstek zajišťuje přenos … mezi dvěma …. Mokrý neboli Daniellův článek se skládá z … a … poločlánku. Napětí tohoto článku je …. Suchý článek se skládá také ze … poločlánku. Přenos elektronů a iontů zajišťuje … s chloridem amonným a burelem (…). Napětí suchého článku je …. 1,5V, elektroda, náboj, měděný, 1,1V, pasta, zinkový, poločlánek, oxid manganičitý Článek se skládá ze dvou elektrod a dvou poločlánků. Solný můstek zajišťuje přenos náboje mezi dvěma poločlánky. Mokrý neboli Daniellův článek se skládá z měděného a zinkového poločlánku. Napětí tohoto článku je 1,1 V. Suchý článek se skládá také ze zinkového poločlánku. Přenos elektronů a iontů zajišťuje pasta s chloridem amonným a burelem (oxid manganičitý). Napětí suchého článku je 1,5 V.

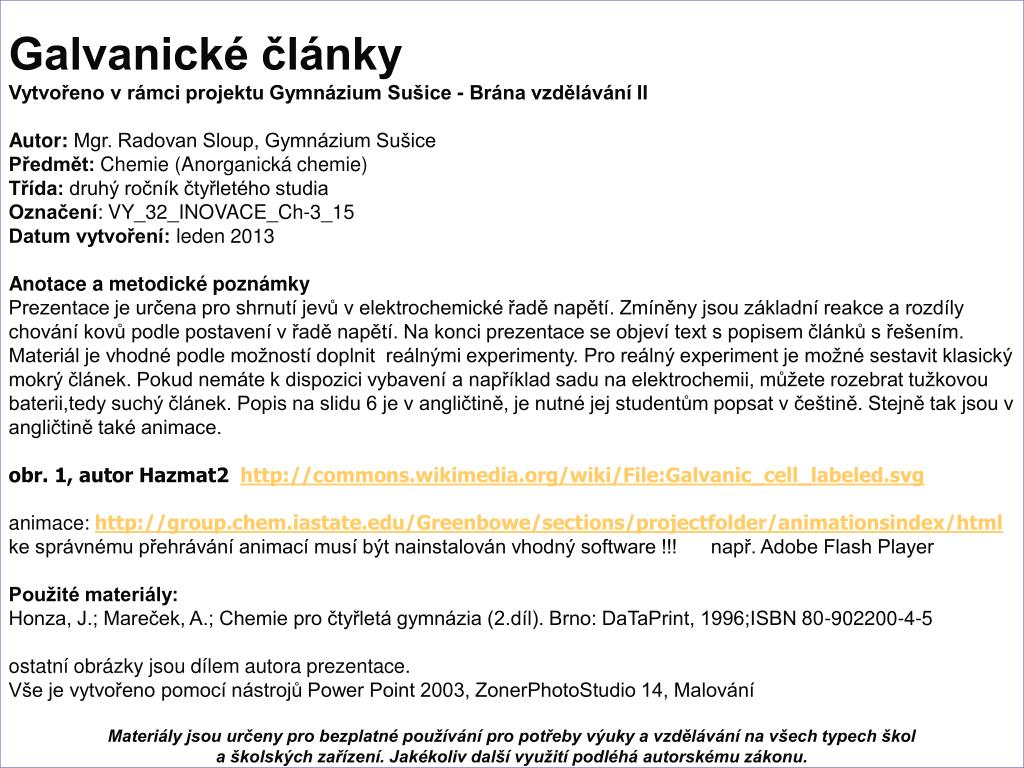

  8. Galvanické články Vytvořeno v rámci projektu Gymnázium Sušice - Brána vzdělávání II Autor: Mgr. Radovan Sloup, Gymnázium Sušice Předmět: Chemie (Anorganická chemie) Třída: druhý ročník čtyřletého studia Označení: VY_32_INOVACE_Ch-3_15 Datum vytvoření: leden 2013 Anotace a metodické poznámky Prezentace je určena pro shrnutí jevů v elektrochemické řadě napětí. Zmíněny jsou základní reakce a rozdíly chování kovů podle postavení v řadě napětí. Na konci prezentace se objeví text s popisem článků s řešením. Materiál je vhodné podle možností doplnit reálnými experimenty. Pro reálný experiment je možné sestavit klasický mokrý článek. Pokud nemáte k dispozici vybavení a například sadu na elektrochemii, můžete rozebrat tužkovou baterii,tedy suchý článek. Popis na slidu 6 je v angličtině, je nutné jej studentům popsat v češtině. Stejně tak jsou v angličtině také animace. obr. 1, autor Hazmat2 http://commons.wikimedia.org/wiki/File:Galvanic_cell_labeled.svg animace: http://group.chem.iastate.edu/Greenbowe/sections/projectfolder/animationsindex/html ke správnému přehrávání animací musí být nainstalován vhodný software !!! např. Adobe Flash Player Použité materiály: Honza, J.; Mareček, A.; Chemie pro čtyřletá gymnázia (2.díl). Brno: DaTaPrint, 1996;ISBN 80-902200-4-5 ostatní obrázky jsou dílem autora prezentace. Vše je vytvořeno pomocí nástrojů Power Point 2003, ZonerPhotoStudio 14, Malování Materiály jsou určeny pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Jakékoliv další využití podléhá autorskému zákonu.
