  1. Вводный курс Новосибирск 2005

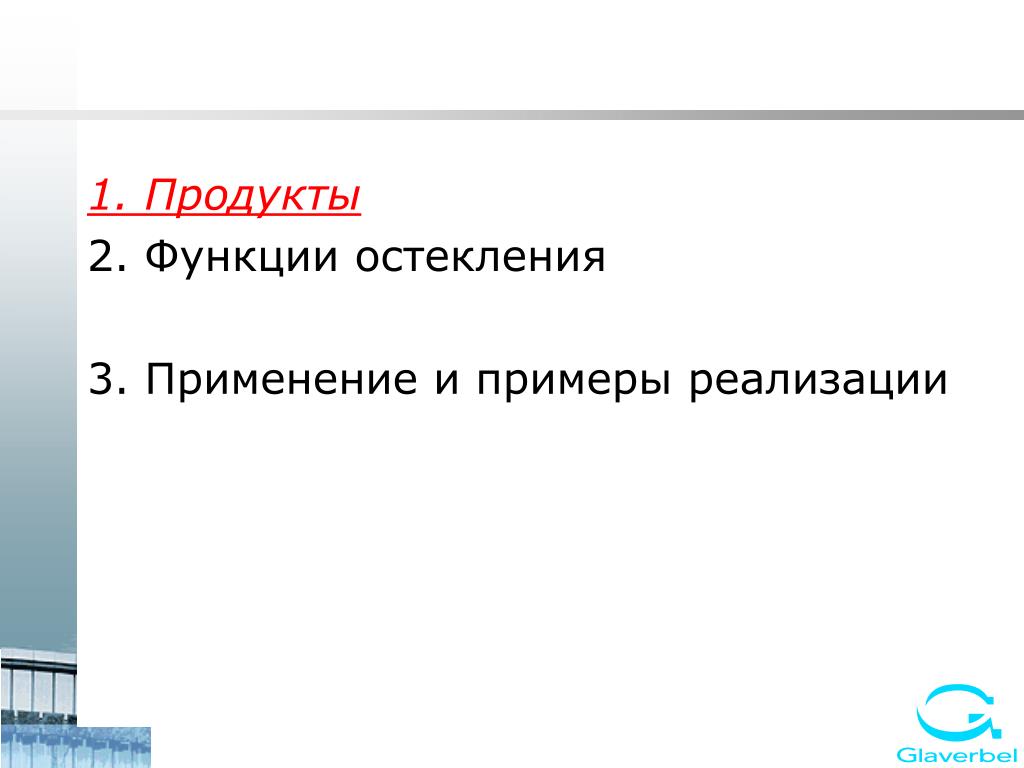

  2. 1. Продукты 2. Функции остекления 3. Применение и примеры реализации

  3. 1. Продукты • Состав и производство • Свойства стекла • Базовые продукты • Специальные продукты • Как определить тип стекла • Резка и обработка кромок

  4. Состав и производство • непрерывный процесс производства(7 - 12 лет) • длина линии 500 m • производственная мощность: от 170 до800 тонн / день

  5. Продукты - Состав  Силикатное стекло  73% Песок SiO2  вязкость  15 % Сода Na2O  tплавления  10 % Оксид кальция CaO  стабилизация  5 %Добавки цвет, спец. св-ва, ...

  6. Продукты– производство: печь Печь 1600 °C 1050 °C

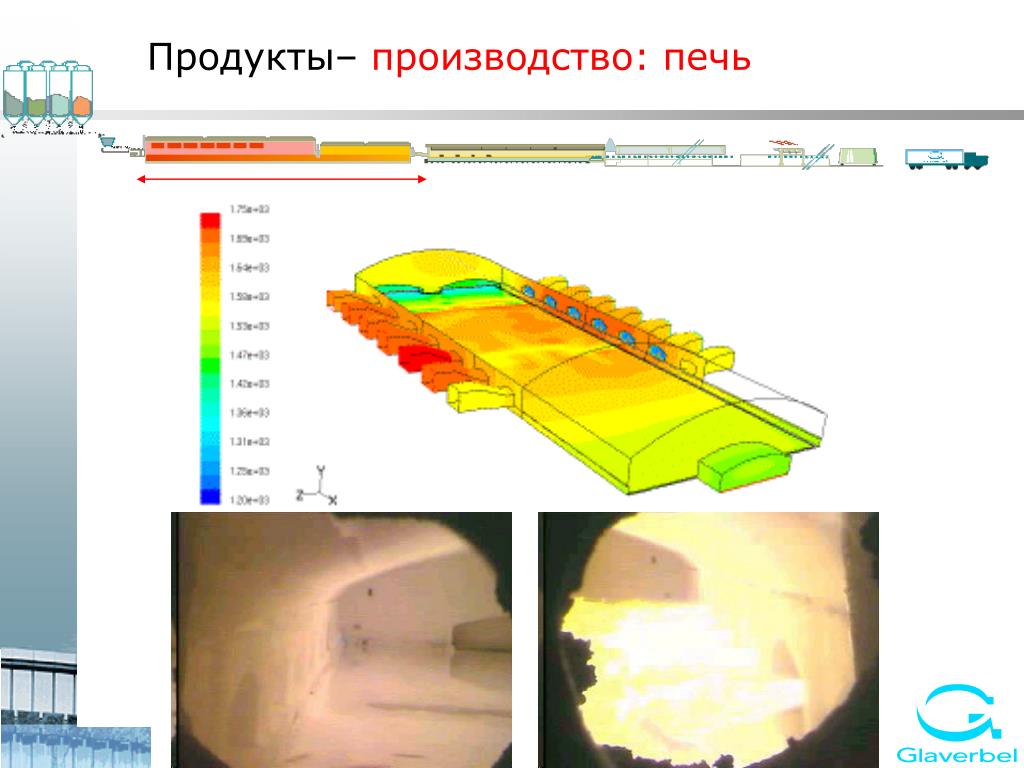

  7. Продукты– производство: печь

  8. 1580°C Подача воздуха дым воздух Выход дыма левый правый Продукты– производстсво: печь

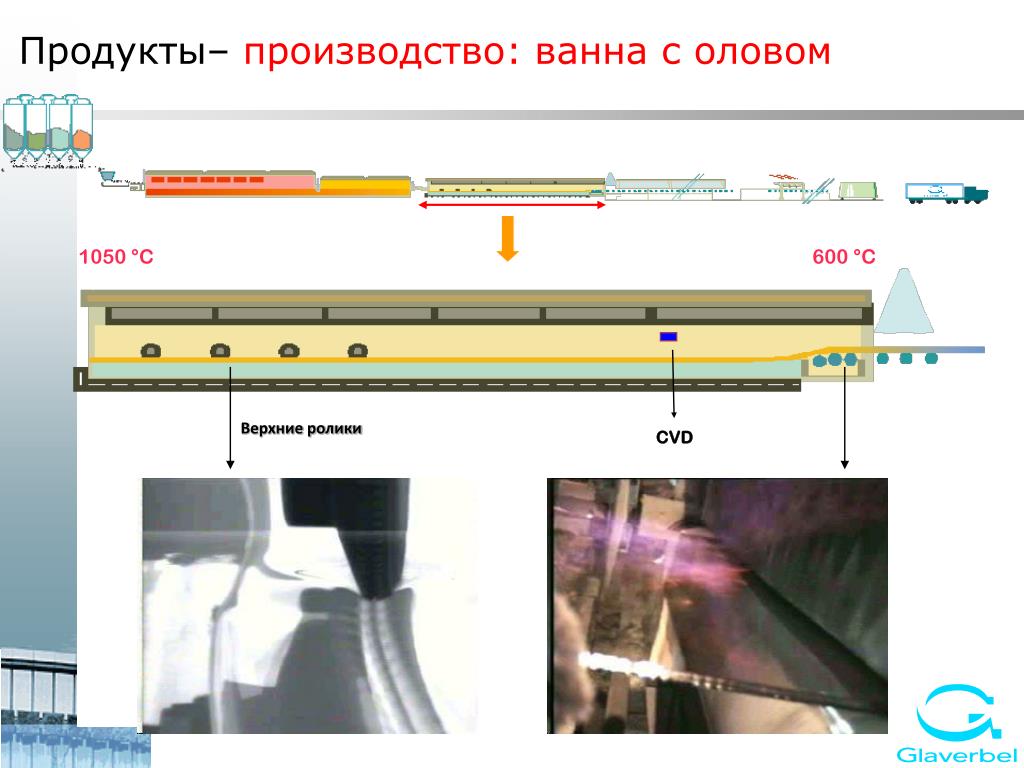

  9. Верхние ролики CVD Продукты– производство: ванна с оловом 1050 °C 600 °C

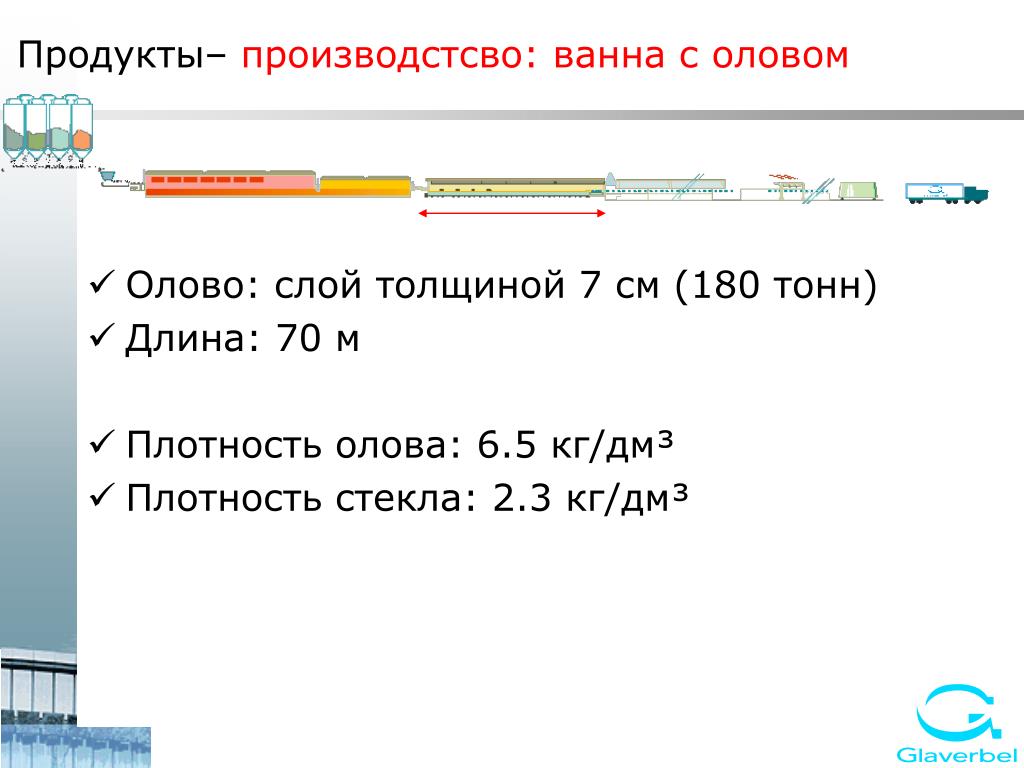

  10. Продукты– производстсво: ванна с оловом • Олово: слой толщиной 7 см (180 тонн) • Длина: 70 м • Плотность олова:6.5 кг/дм³ • Плотность стекла: 2.3 кг/дм³

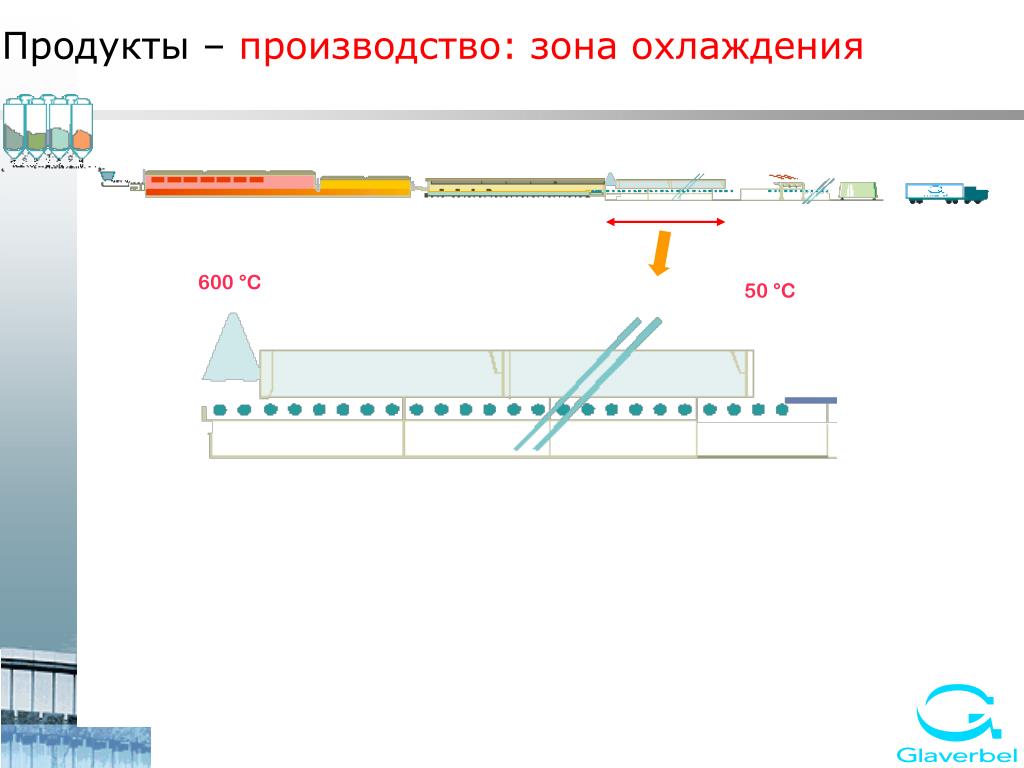

  11. Продукты –производство: зона охлаждения 600 °C 50 °C

  12. Продукты –производство: резкаи складирование

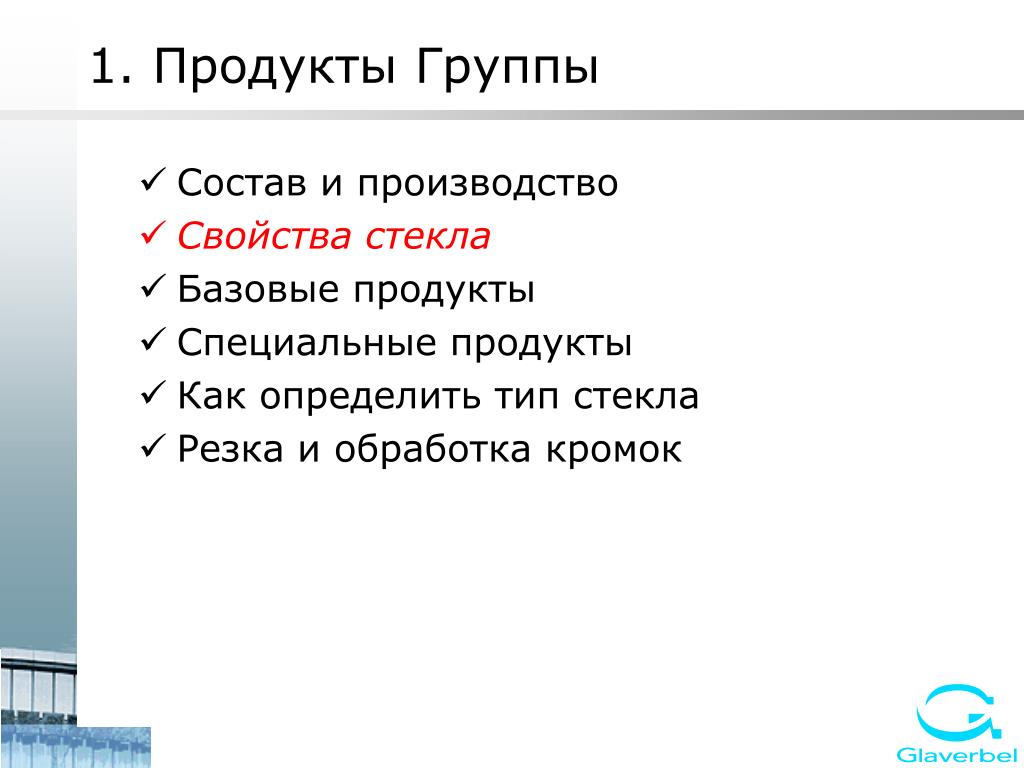

  13. 1. Продукты Группы • Состав и производство • Свойства стекла • Базовые продукты • Специальные продукты • Как определить тип стекла • Резка и обработка кромок

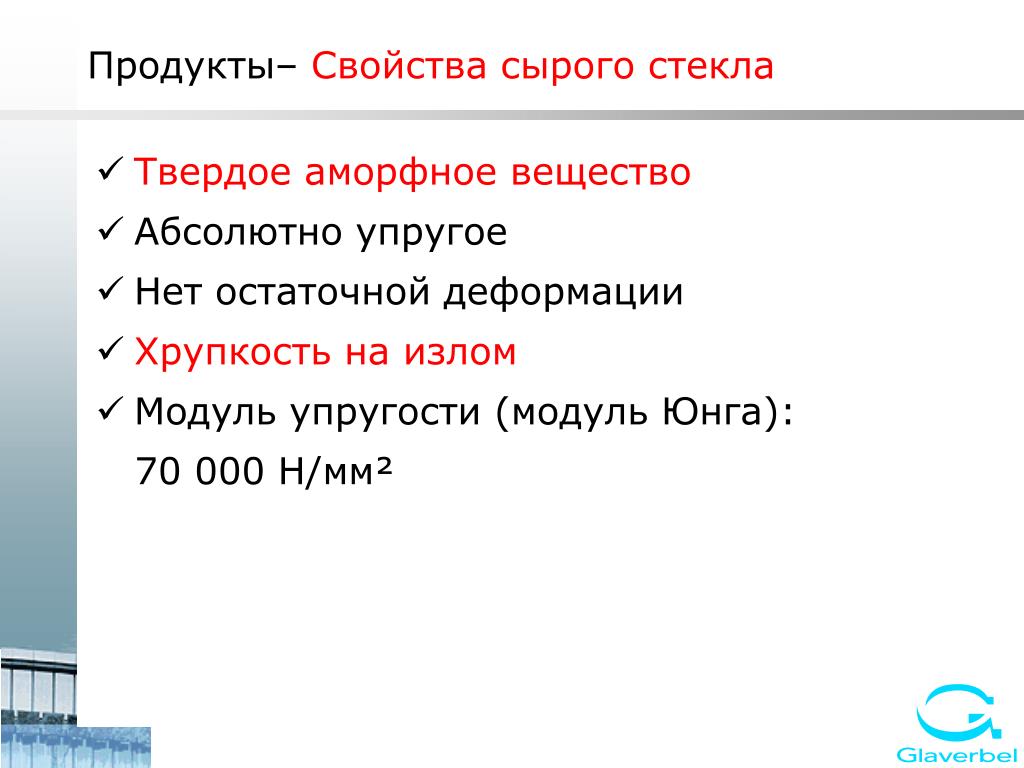

  14. Продукты– Свойства сырого стекла • Твердое аморфное вещество • Абсолютно упругое • Нет остаточной деформации • Хрупкость на излом • Модуль упругости (модуль Юнга): 70 000 Н/мм²

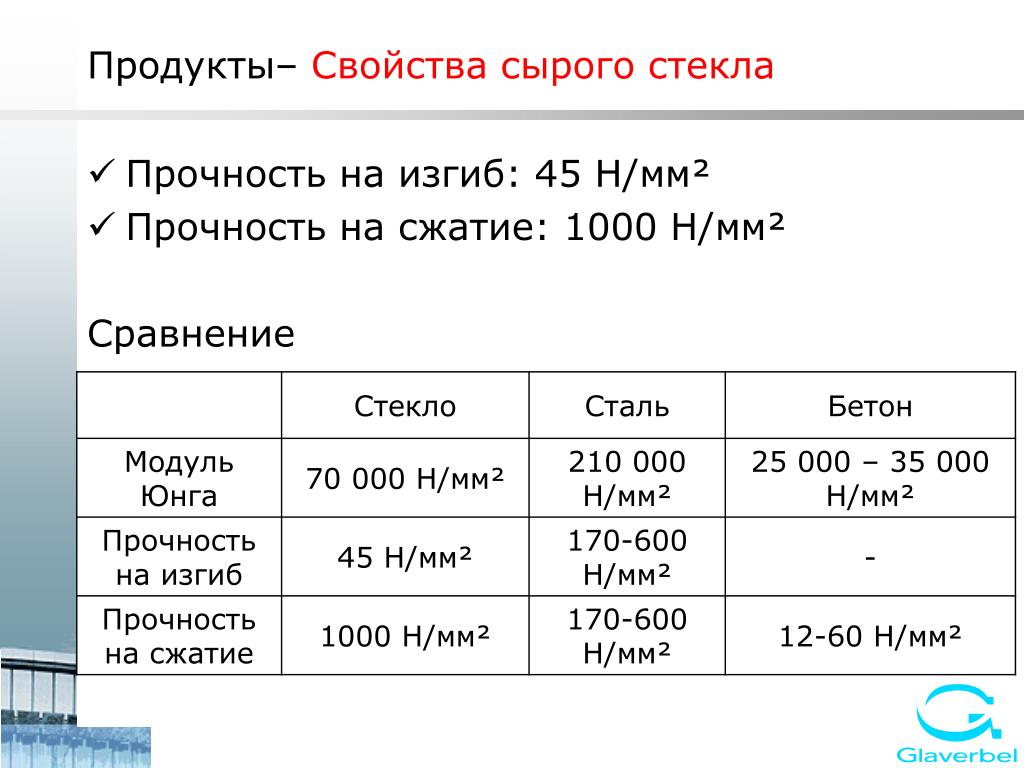

  15. Продукты– Свойства сырого стекла • Прочность на изгиб: 45 Н/мм² • Прочность на сжатие: 1000 Н/мм² Сравнение

  16. Продукты– Свойства сырого стекла • Плотность материала: 2500 кг/м³  1 м² стекла 4 мм = 10 кг  5 м² стекла 10 мм= 125 кг

  17. Продукты– Свойства сырого стекла • дерево: 4.10-6м/(м °C) • алюминий: 23.10-6м/(м °C) • PVC: от 70 до 200.10-6м/(м °C) • Коэффициент температурного расширения : • стекло: 9.10-6мм/(м °C) Пример: перепад температуры в 50°C на 2 погонных метрах стекла приведет к расширению на:  9.10-6мм/(м °C) x 50°C x 2 м = 0,0009 м = 0,9 мм

  18. 1. Продукты • Состав и производство • Свойства стекла • Базовые продукты • Специальные продукты • Как определить тип стекла • Резка и обработка кромок

  19. Продукты – Базовые продукты Базовые продукты: - Флоат • Узорчатое стекло • Армированное стекло • Профилированное стекло • Стеклоблоки

  20. Базовые продукты - Флоат Плавни(15 %) Стабилизаторы(15 %) Песок (70 %) Известь Доломит Полевой шпат Сода Печь Окрашенное в массе стекло + оксиды металлов

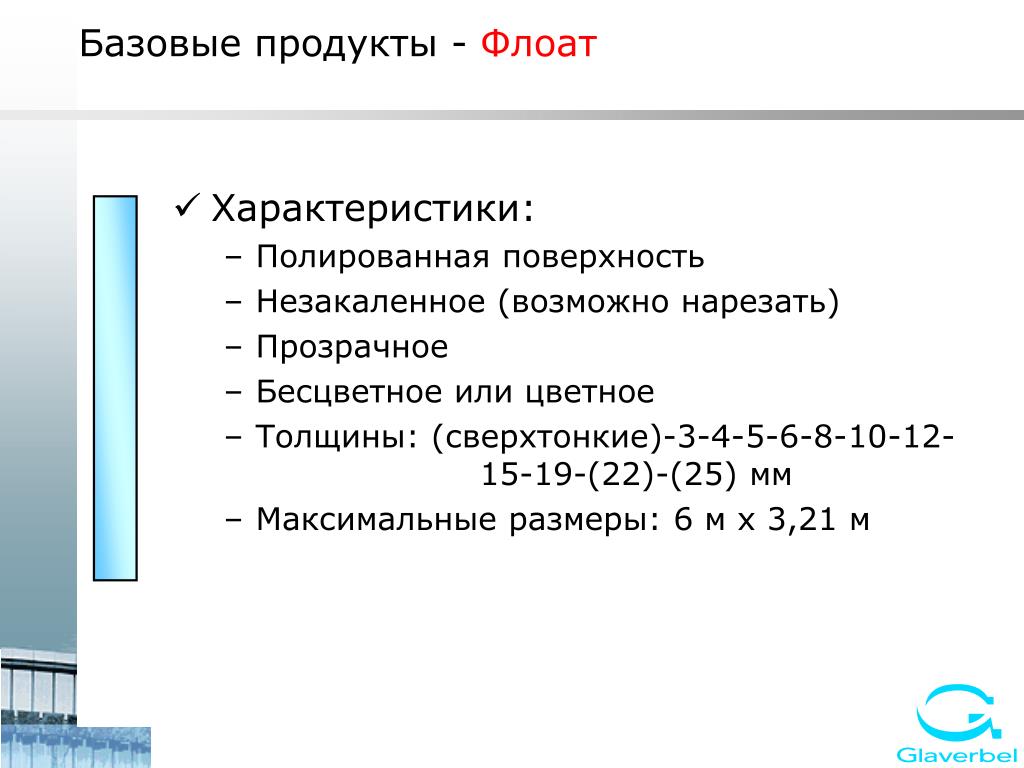

  21. Базовые продукты - Флоат • Характеристики: • Полированная поверхность • Незакаленное (возможно нарезать) • Прозрачное • Бесцветное или цветное • Толщины: (сверхтонкие)-3-4-5-6-8-10-12- 15-19-(22)-(25) мм • Максимальные размеры: 6 м x 3,21 м

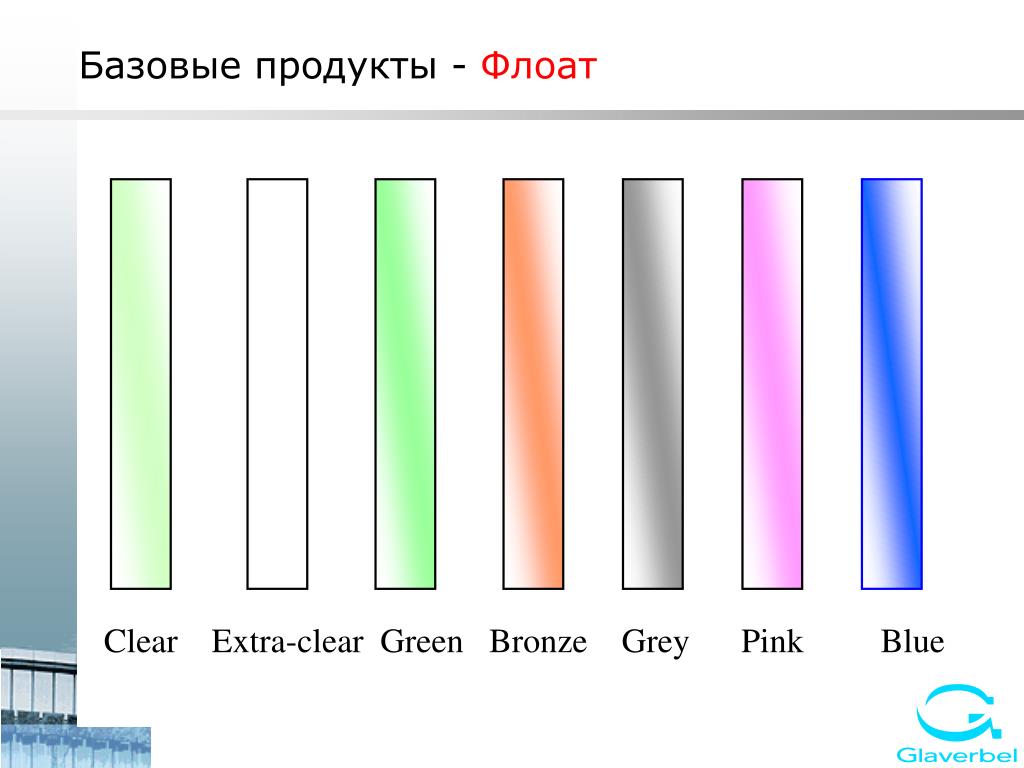

  22. Базовые продукты - Флоат Clear Extra-clear Green Bronze Grey Pink Blue

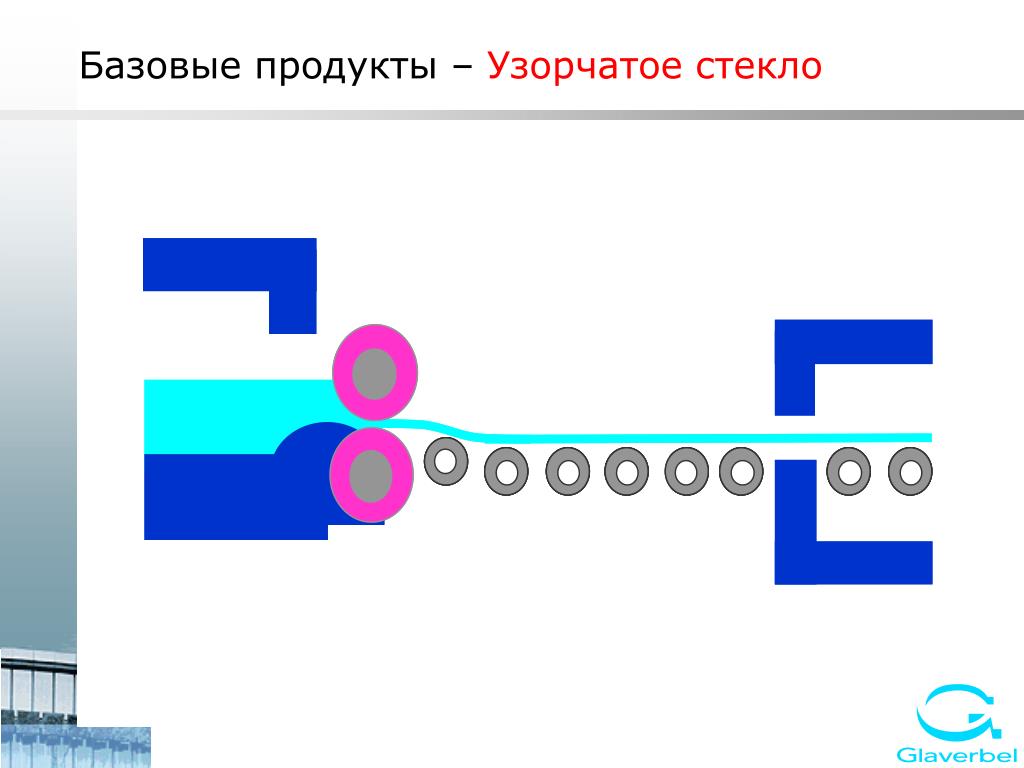

  23. Базовые продукты – Узорчатое стекло

  24. Базовые продукты – Узорчатое стекло

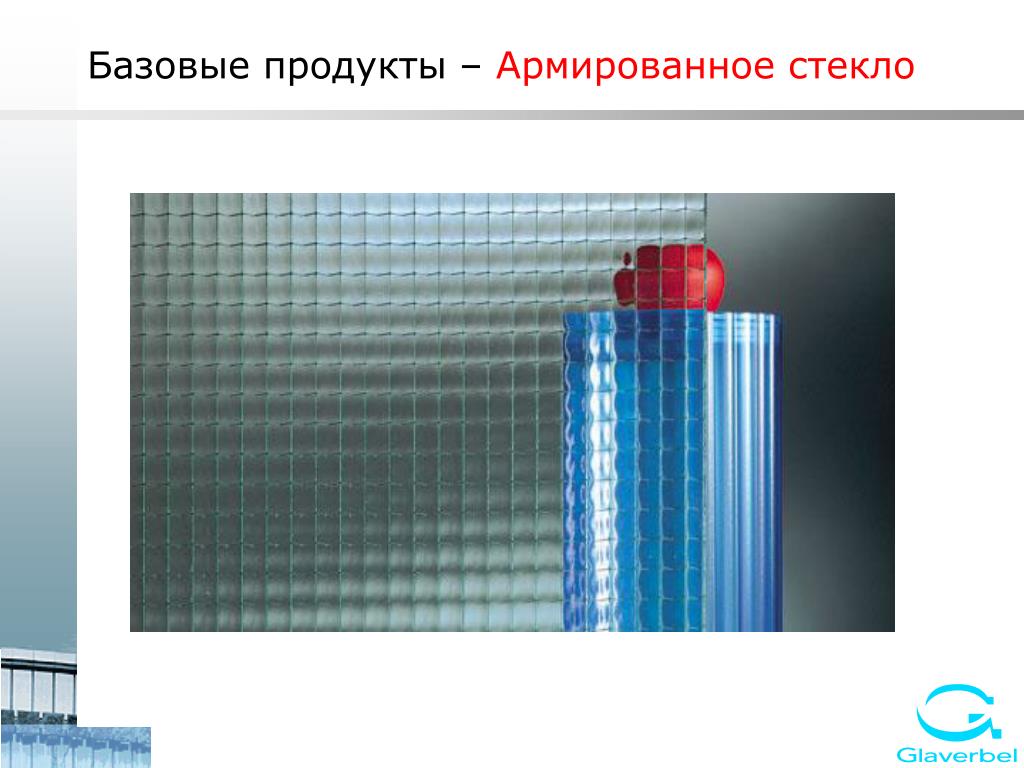

  25. Базовые продукты – Армированное стекло

  26. Базовые продукты – Армированное стекло

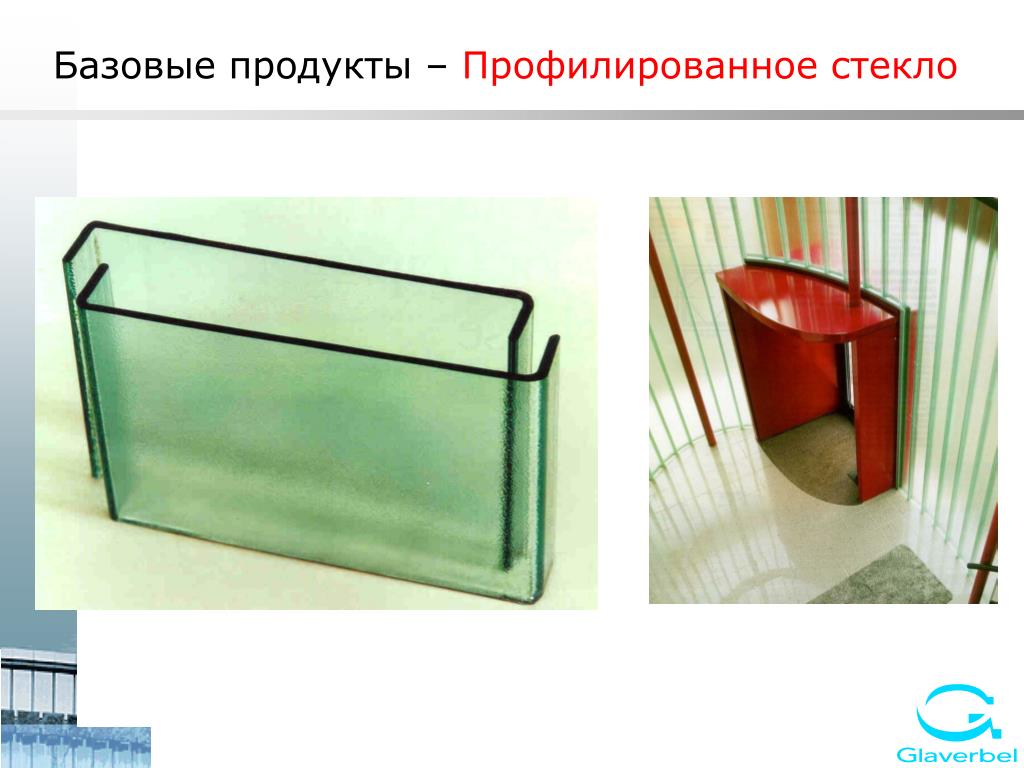

  27. Базовые продукты – Профилированное стекло

  28. Базовые продукты – Стеклоблоки => Литое стекло

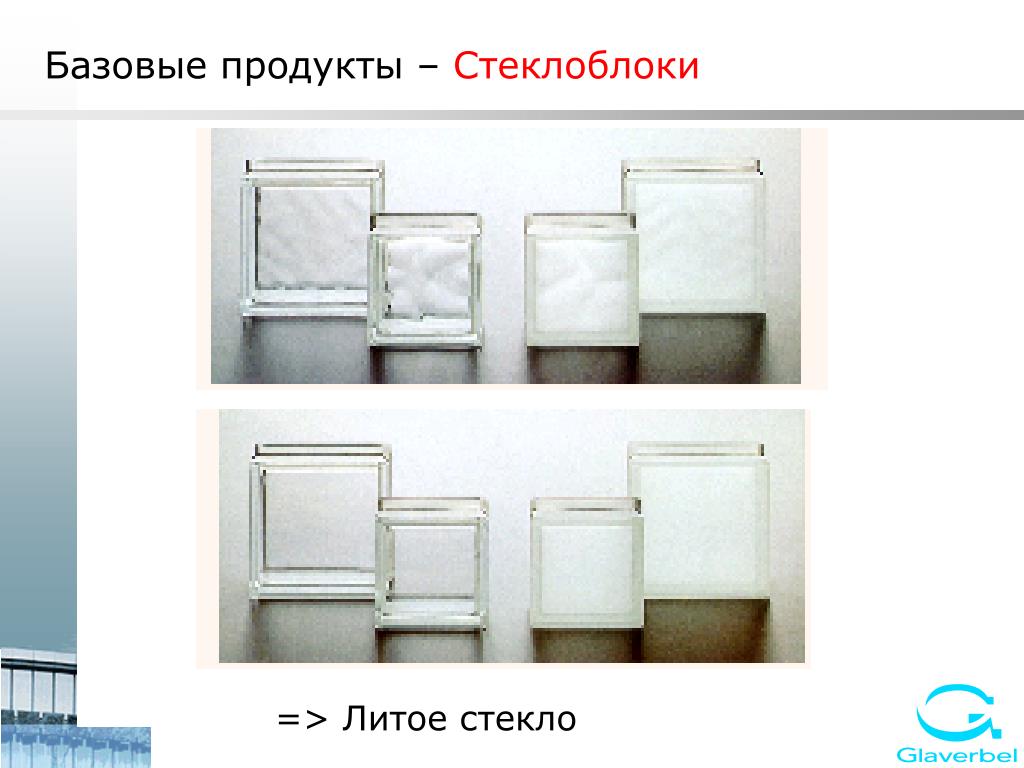

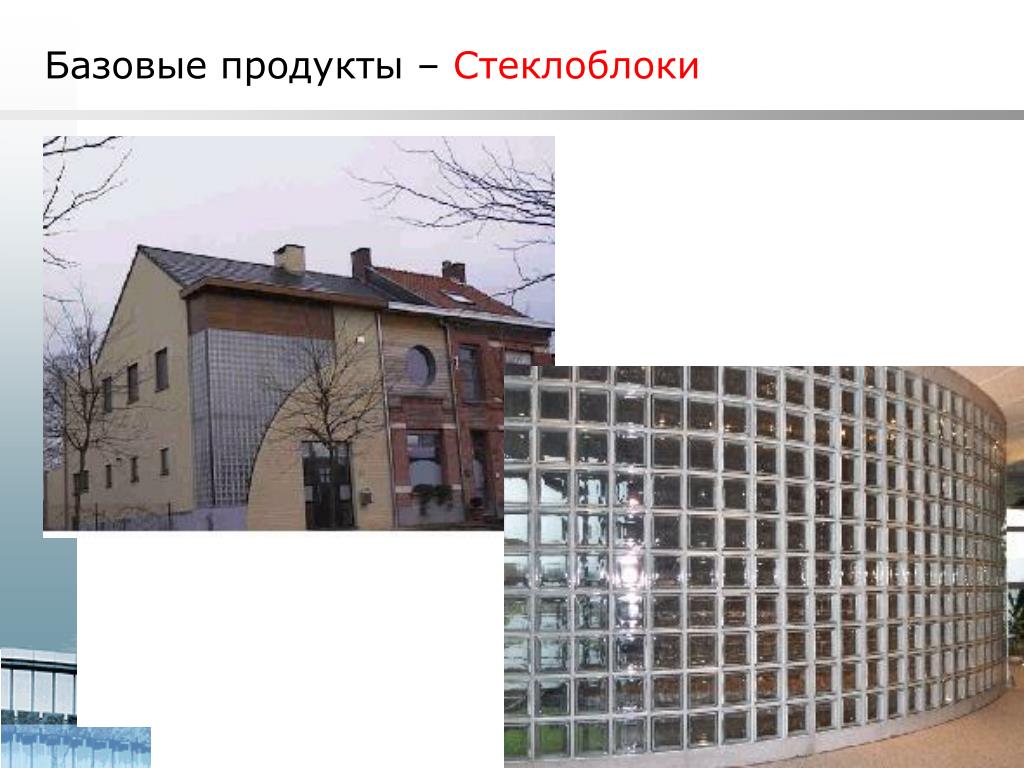

  29. Базовые продукты – Стеклоблоки

  30. Базовые продукты: марки Главербель

  31. 1. Продукты Группы • Состав и производство • Свойства стекла • Базовые продукты • Специальные продукты • Как определить тип стекла • Резка и обработка кромок

  32. Специальные продукты • Стекла с покрытиями • Зеркала • Стекла с обработанной поверхностью • Многослойные стекла • Закаленные стекла • Гнутые стекла • Стеклопакеты • Прочее

  33. Специальные продукты – Стекла с покрытиями

  34. Специальные продукты – Стекла с покрытиями • Тип покрытия: • пиролитическое: на производственной линии (флоат) (‘‘твердое покрытие’’) • Вакуумные покрытия: в магнетронах (‘‘мягкое покрытие’’) • Цели : • Контроль солнечной энергии • Теплоизоляция • Ограничение отражения • ...

  35. Специальные продукты – Стекла с пиролитическим напылением 1 2 2 • К процессу Chemical Vapour Deposition (CVD) (2) • Улучшенная однородность покрытия • Высокий КПД процесса напыления • Меньшее охлаждение поверхности стеклаèМногослойные покрытия 1 • От процесса распыления (1) • Осаждение микрокапель

  36. Специальные продукты – Стекла с магнетронными напылениями Буфер Буфер Разгрузка Мойка Загрузка Зоны нанесения покрытий Контроль • ‘‘Off-line’’ процесс • Вакуумная среда

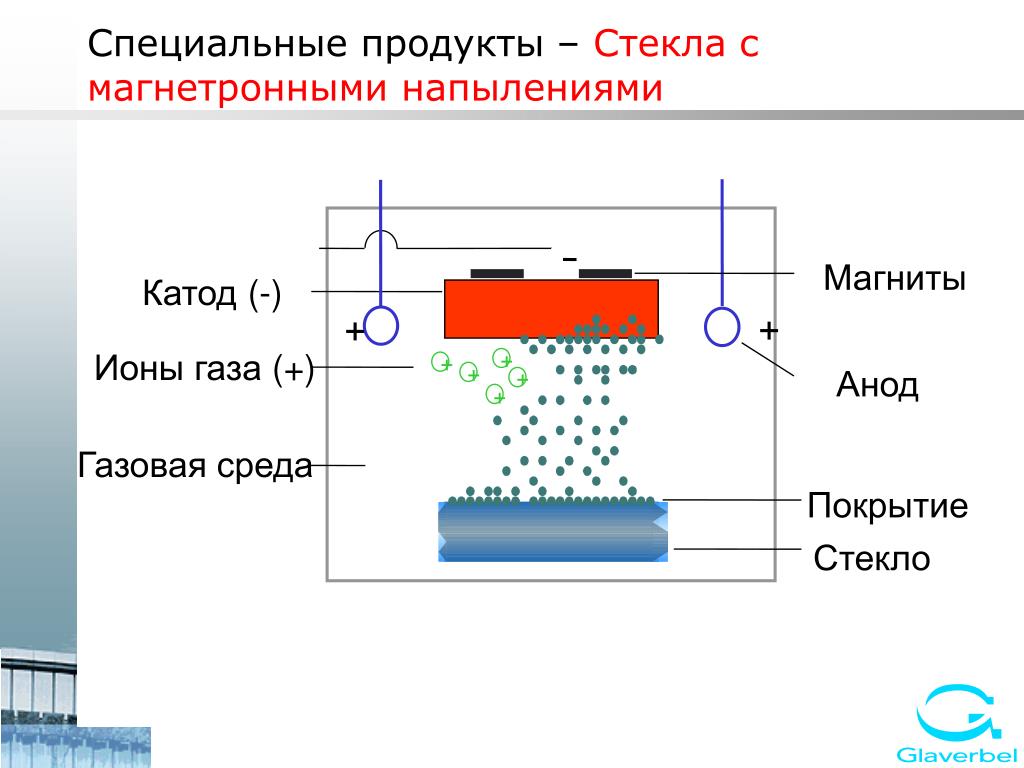

  37. Специальные продукты – Стекла с магнетронными напылениями Магниты Катод (-) + + Ионы газа (+) + + + Анод + + Газовая среда Покрытие Стекло

  38. Пиролити-ческие Магнетронные Механическая устойчивость покрытия высокая низкая Использование в одинарном остеклении да иногда Использование в составе стеклопакета да да Возможности обработки закалка, изгиб, сборка в триплекс закалка, изгибисборка в триплексвопределенных случаях Специальные продукты – Стекла с покрытиями

  39. Специальные продукты – Зеркала

  40. ЗагрузкаPLF/DLF Пассивация Второй защитный слой Мойка Сушка Охлаждение Полировка Первичная покраска Мойка и сушка Активация Первый защитный слой Визуальный контроль Серебрение Вторичная покраска РазгрузкаPLF/DLF Специальные продукты – Линия по производству зеркал

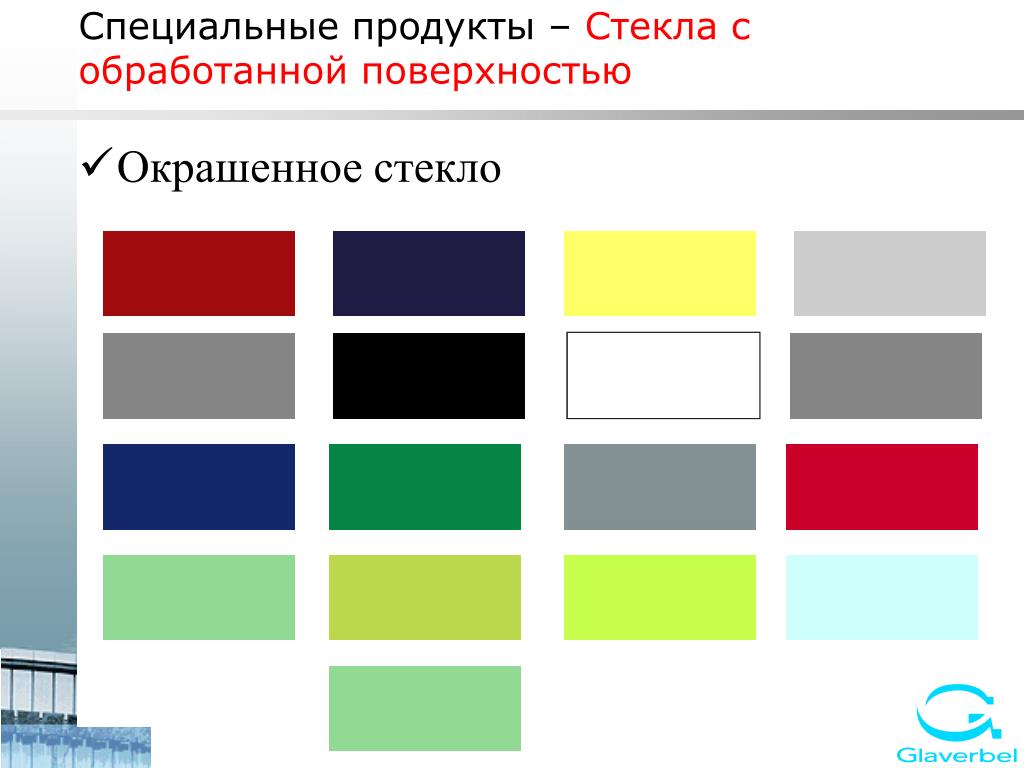

  41. Специальные продукты – Стекла с обработанной поверхностью • Окрашенное стекло

  42. Специальные продукты – Стекла с обработанной поверхностью • Окрашенное стекло

  43. Специальные продукты – Стекла с обработанной поверхностью • Стекло с пескоструйной обработкой

  44. Специальные продукты – Стекла с обработанной поверхностью • Матированное стекло

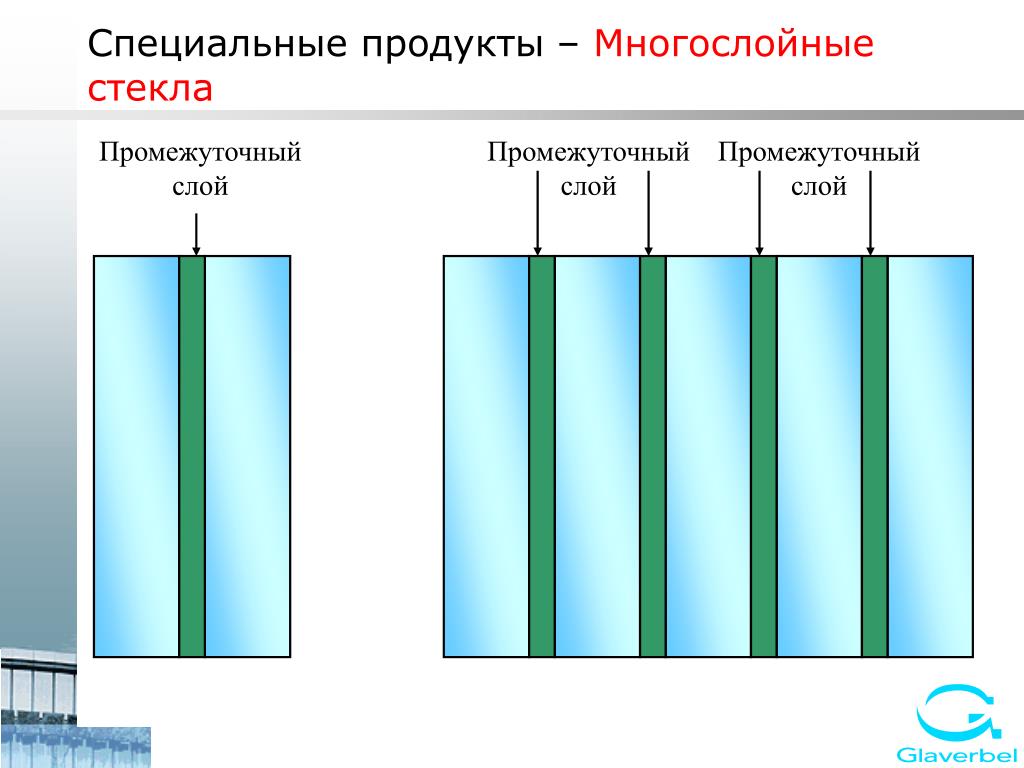

  45. Специальные продукты – Многослойные стекла Промежуточный слой Промежуточный слой Промежуточный слой

  46. 4 4 2 PVB пленки по 0,38 мм Специальные продукты – Многослойные стекла Обозначениемногослойных стекол с пленкой PVB  44.2 2 стекла по 4 мм

  47. Специальные продукты – Многослойные стекла • Типы промежуточных слоев: • Пластичная пленка (PVB, EVA) • Смола • Гель • Преследуемые цели • Защита от несанкционированного проникновения и вандализма • Акустический комфорт • Взрывостойкость, пуленепробиваемость … • Огнестойкость, ...

  48. 1 2 3 4 5 6 7 Специальные продукты – Многослойные стекла Производство многослойного стекла с PVB пленкой 1. Автомат. загрузчик стекла 2. Мойка 3. Укладка PVB пленки 4. Наложение верхнего стекла 5. Подпрессовка 6. Загрузка на стойки 7. Загрузка в автоклав

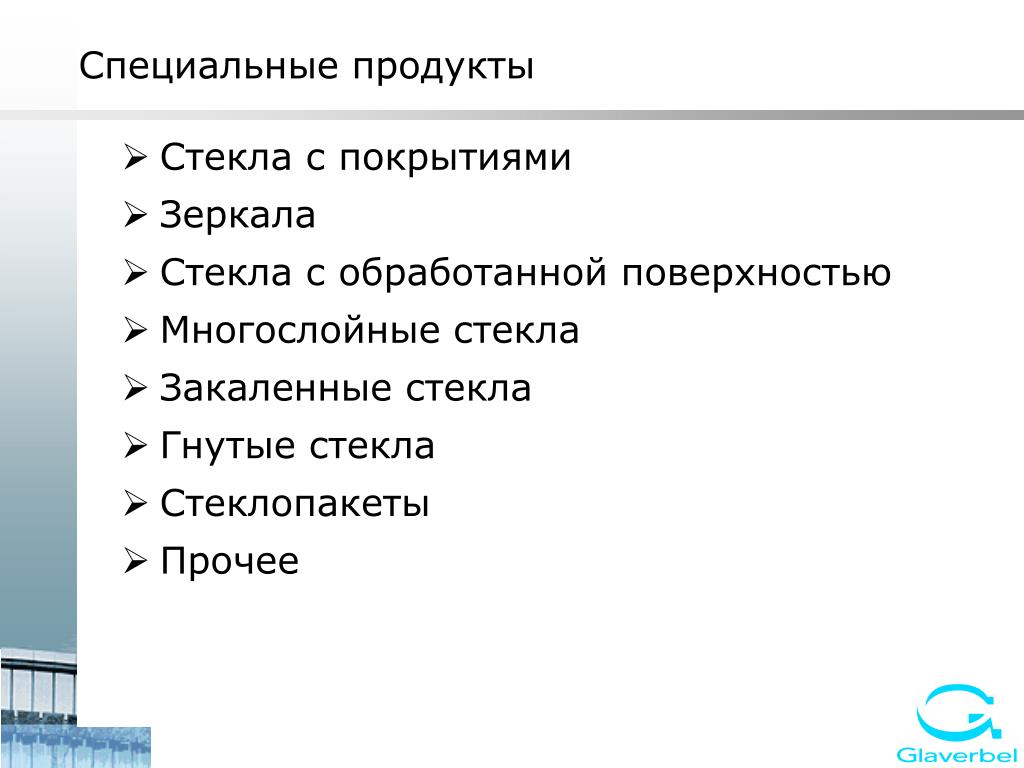

  49. Специальные продукты • Стекла с покрытиями • Зеркала • Стекла с обработанной поверхностью • Многослойные стекла • Закаленные стекла • Гнутые стекла • Стеклопакеты • Прочее
