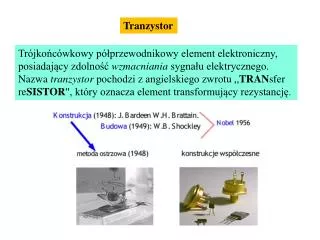

  1. Tranzystor Trójkońcówkowy półprzewodnikowy element elektroniczny, posiadający zdolność wzmacniania sygnału elektrycznego. Nazwa tranzystor pochodzi z angielskiego zwrotu „TRANsfer reSISTOR", który oznacza element transformujący rezystancję.

  2. Klasyfikacja tranzystorów • Tranzystory bipolarne, w których prąd wyjściowy jest funkcją prądu wejściowego (sterowanie prądowe). • Tranzystory unipolarne (tranzystory polowe), w których prąd wyjściowy jest funkcją napięcia (sterowanie napięciowe). 1. Krzemowe i germanowe 2. Małej i dużej mocy 3. Małej i wielkiej częstotliwości

  3. Tranzystor bipolarny • Tranzystor, który zbudowany jest z trzech warstw półprzewodników o różnym rodzaju przewodnictwa, tworzących dwa złącza PN; sposób polaryzacji złącz determinuje stan prac tranzystora. Tranzystor posiada trzy końcówki przyłączone do warstw półprzewodnika, nazywane: • emiter (ozn. E), • baza (ozn. B), • kolektor (ozn. C).

  4. n p n IE IC αIEn IEn IR IEp ICB0 UBC UBE IB

  5. n p n IE IC αIEn IEn IR - prąd rekombinacji elektronów z dziurami w obszarze bazy ICB0 IEp αIEn - część prądu emitera docierająca do kolektora UBC IR IB ICB0 - prąd płynący przez zaporowo spolaryzowane złącze kolektor -baza

  6. IC IB IE

  7. Oznaczając: Otrzymujemy: Jeśli α≈1 to wzmocnienie prądowe β >> 1

  8. IC Układ pracy o wspólnym emiterze OE IB UCE UBE IE

  9. Charakterystyki statyczne tranzystora npn w układzie o wspólnym emiterze IC IB UCE UBE IE

  10. Układ pracy o wspólnym emiterze OE
