  1. 土石流數位知識網及3D立體模擬系統介紹 講師：葉美伶　老師 逢甲大學地理資訊系統研究中心

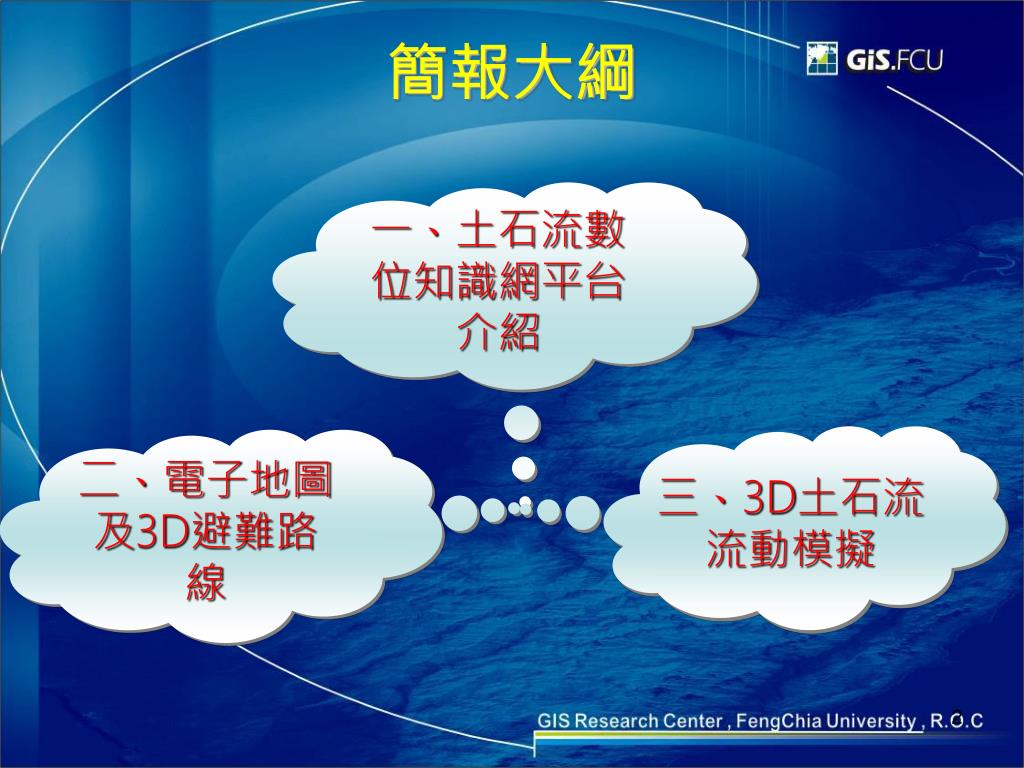

  2. 簡報大綱 一、土石流數位知識網平台介紹 三、3D土石流 流動模擬 二、電子地圖及3D避難路線

  3. 一、土石流數位知識網平台介紹

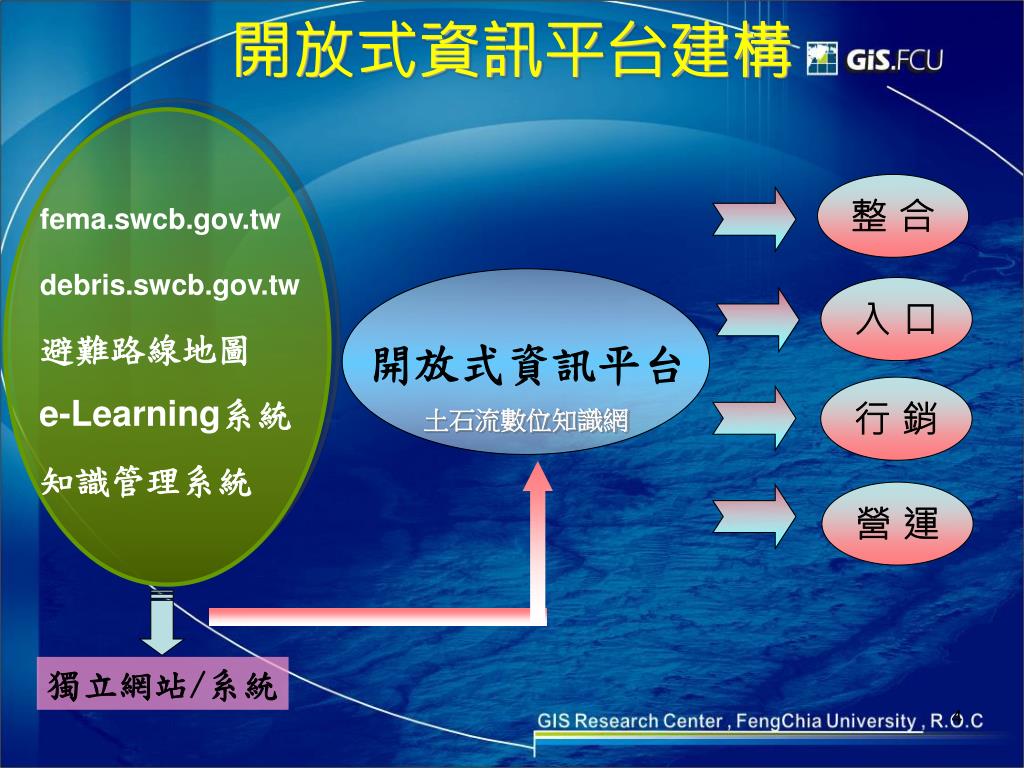

  4. 整 合 fema.swcb.gov.tw 入 口 debris.swcb.gov.tw 開放式資訊平台 避難路線地圖 行 銷 土石流數位知識網 e-Learning系統 營 運 知識管理系統 開放式資訊平台建構 獨立網站/系統

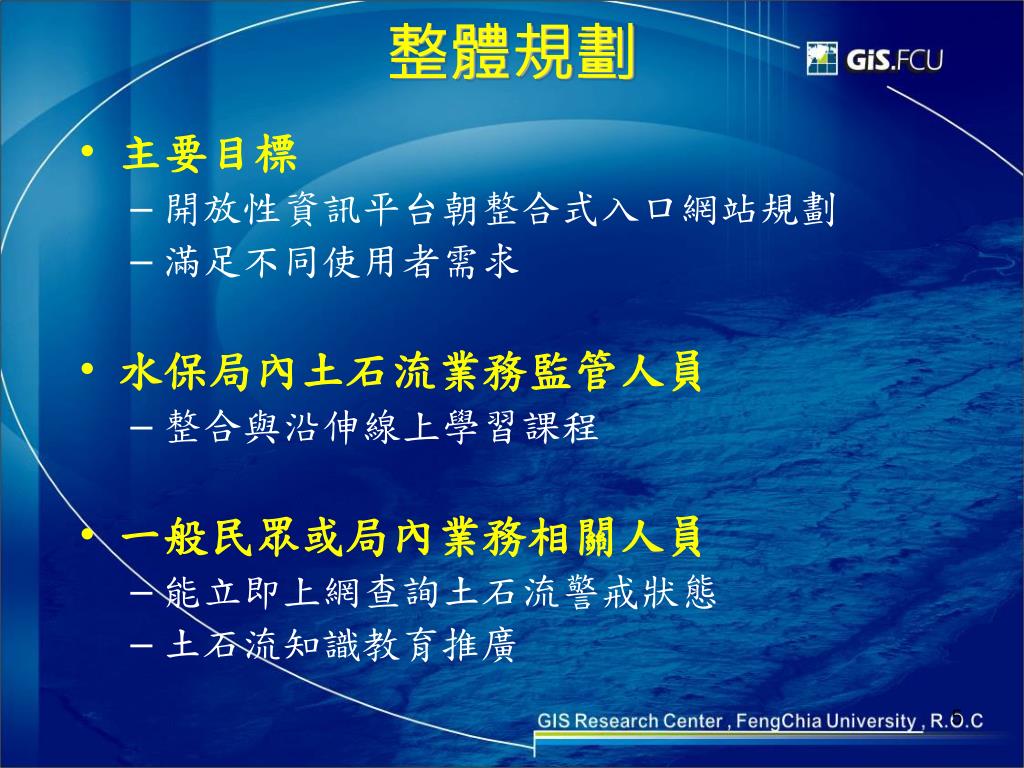

  5. 整體規劃 • 主要目標 • 開放性資訊平台朝整合式入口網站規劃 • 滿足不同使用者需求 • 水保局內土石流業務監管人員 • 整合與沿伸線上學習課程 • 一般民眾或局內業務相關人員 • 能立即上網查詢土石流警戒狀態 • 土石流知識教育推廣

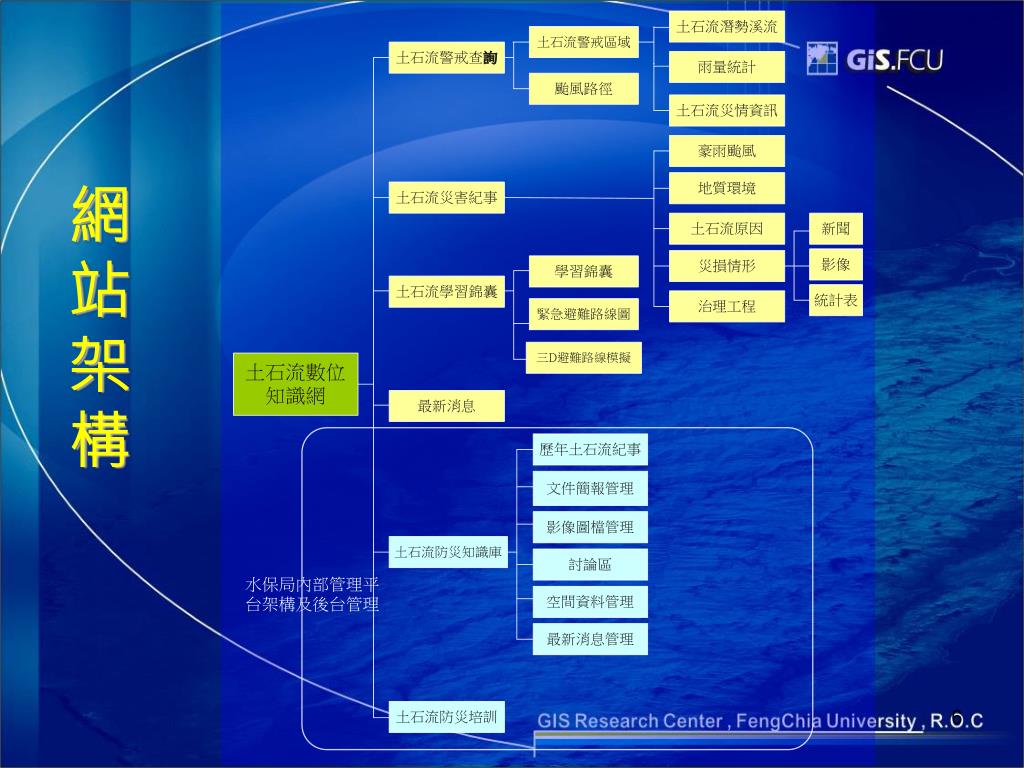

  6. 網站架構

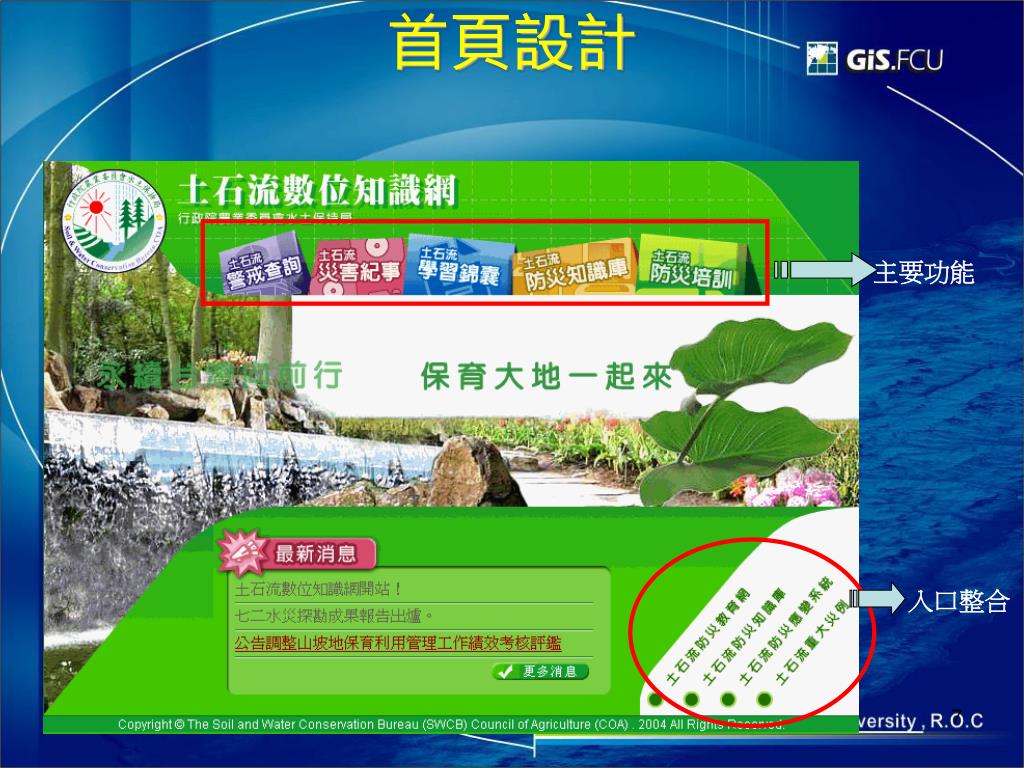

  7. 首頁設計 主要功能 入口整合

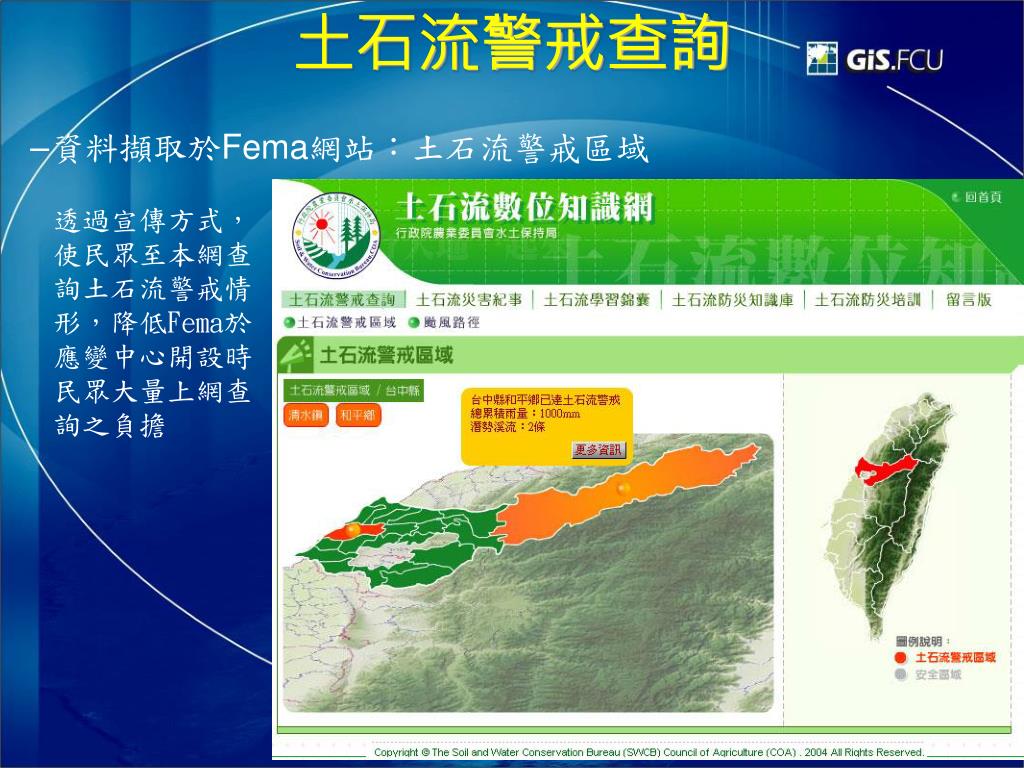

  8. 土石流警戒查詢 • 資料擷取於Fema網站：土石流警戒區域 透過宣傳方式，使民眾至本網查詢土石流警戒情形，降低Fema於應變中心開設時民眾大量上網查詢之負擔

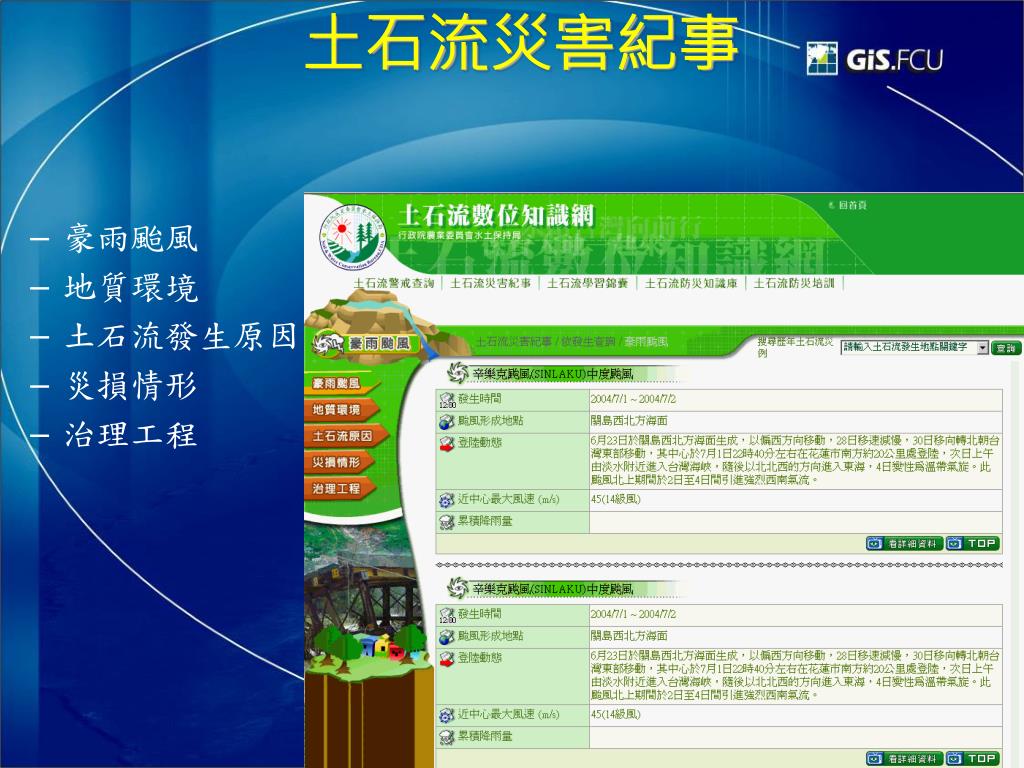

  9. 土石流災害紀事 • 豪雨颱風 • 地質環境 • 土石流發生原因 • 災損情形 • 治理工程

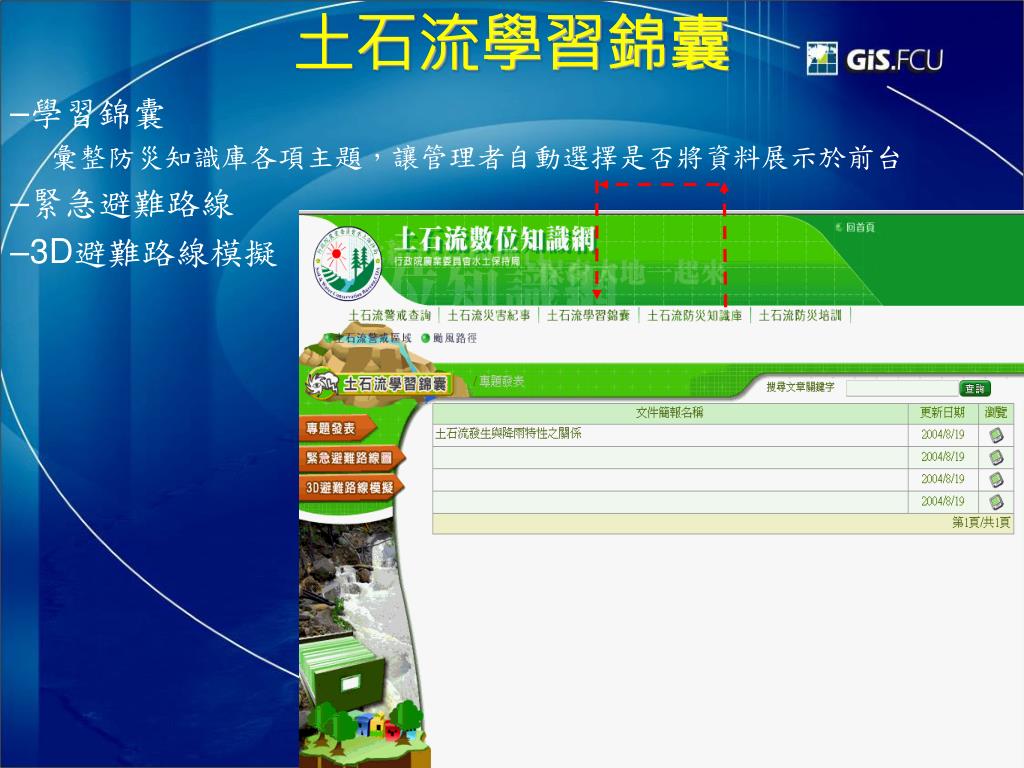

  10. 土石流學習錦囊 • 學習錦囊 彙整防災知識庫各項主題，讓管理者自動選擇是否將資料展示於前台 • 緊急避難路線 • 3D避難路線模擬

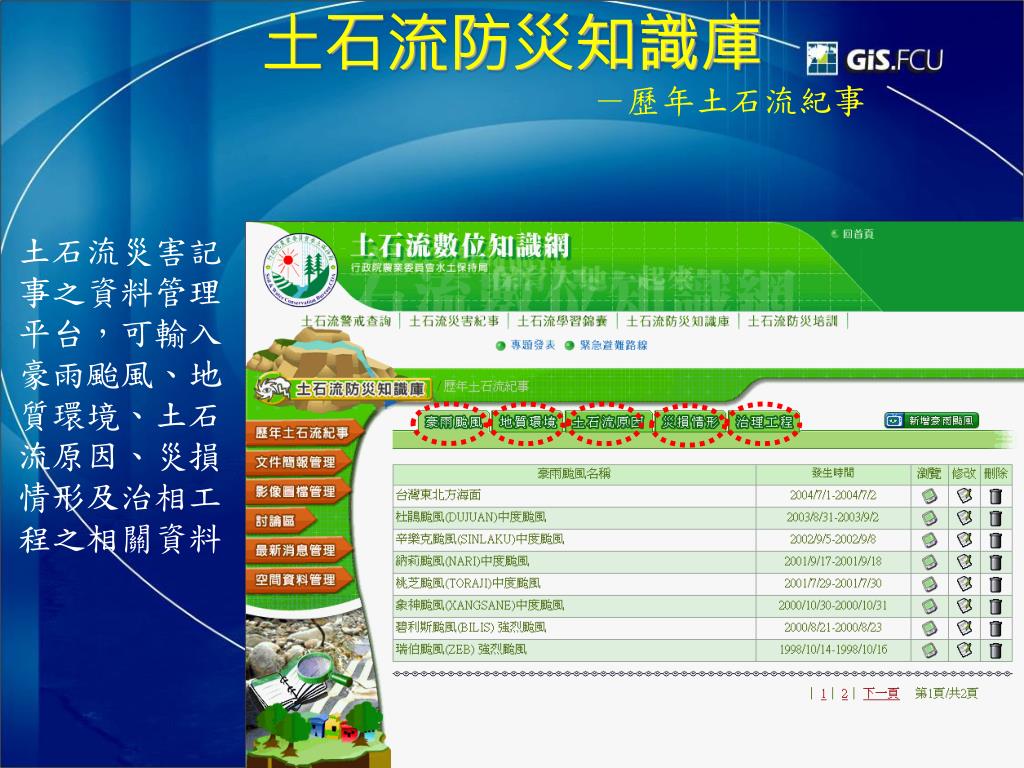

  11. 土石流防災知識庫 －歷年土石流紀事 土石流災害記事之資料管理平台，可輸入豪雨颱風、地質環境、土石流原因、災損情形及治相工程之相關資料

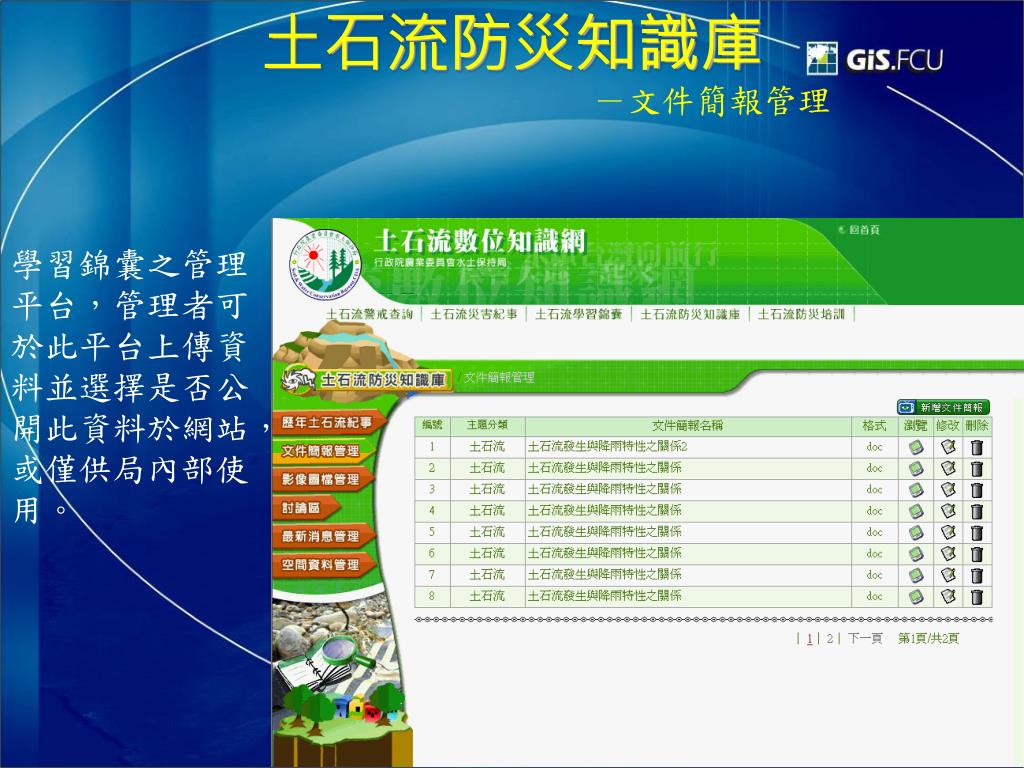

  12. 土石流防災知識庫 －文件簡報管理 學習錦囊之管理平台，管理者可於此平台上傳資料並選擇是否公開此資料於網站，或僅供局內部使用。

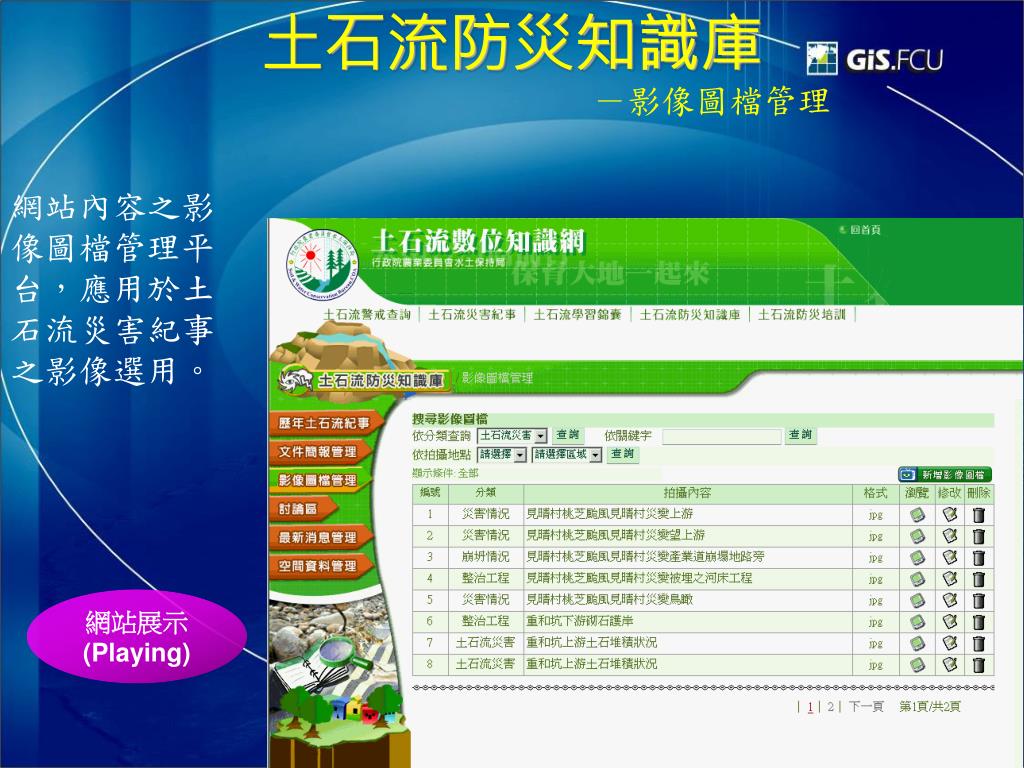

  13. 土石流防災知識庫 －影像圖檔管理 網站內容之影像圖檔管理平台，應用於土石流災害紀事之影像選用。 網站展示 (Playing)

  14. 二、電子地圖及3D避難路線

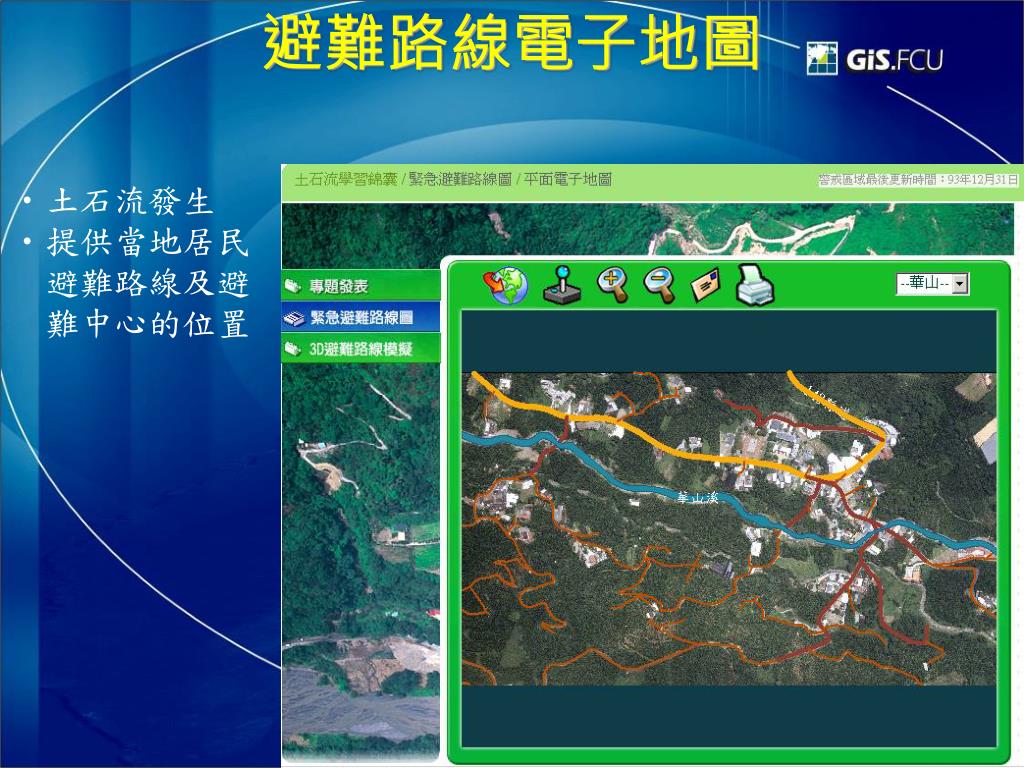

  15. 避難路線電子地圖 • 土石流發生 • 提供當地居民避難路線及避難中心的位置

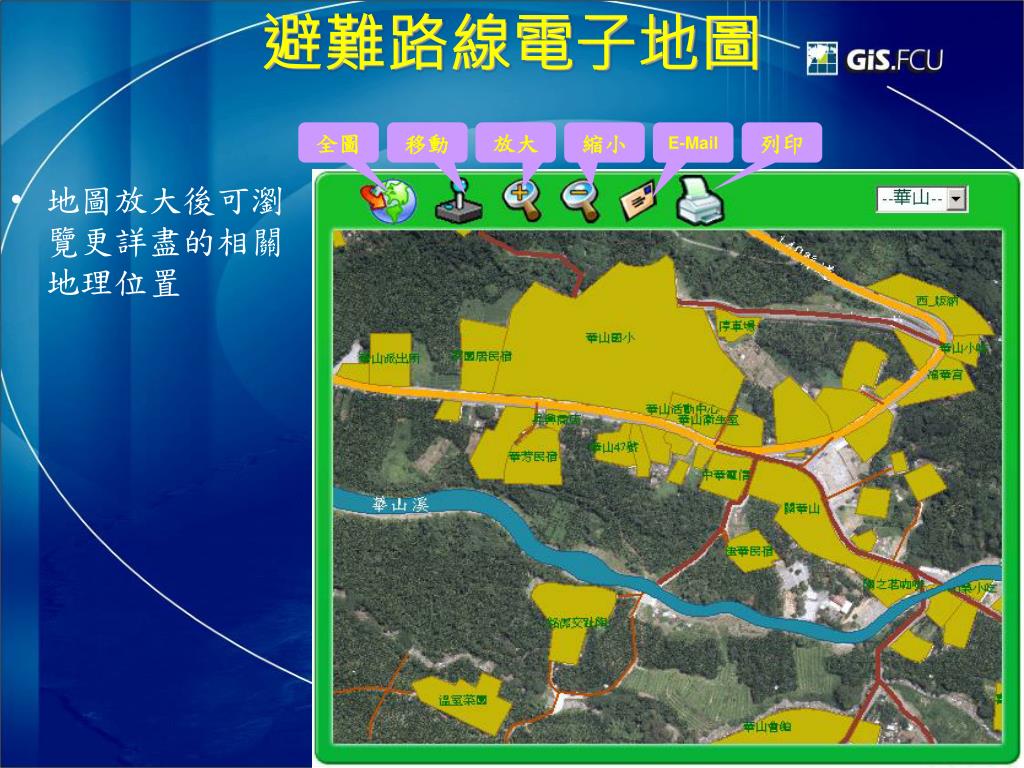

  16. 避難路線電子地圖 全圖 移動 放大 縮小 E-Mail 列印 • 地圖放大後可瀏覽更詳盡的相關地理位置

  17. 3D避難路線製作範圍 • 十處示範範圍 • 南投縣竹山鎮延平里 • 中縣外埔鄉水美村 • 彰化縣二水鄉源泉村 • 雲林縣古坑鄉華山村 • 南投縣水里鄉上安村 • 南投縣水里鄉永興村 • 南投縣信義鄉豐丘村 • 南投縣國姓鄉南港村 • 台中縣東勢鎮慶福里 • 南投縣仁愛鄉互助村 • 以「高危險」土石災害區為優先 • 以「安全避難處所」、「緊急避難處所」為中心，方圓500公尺為範圍 • 建置重要建築物、避難場所、明顯地標等有助於辨識學習之景物

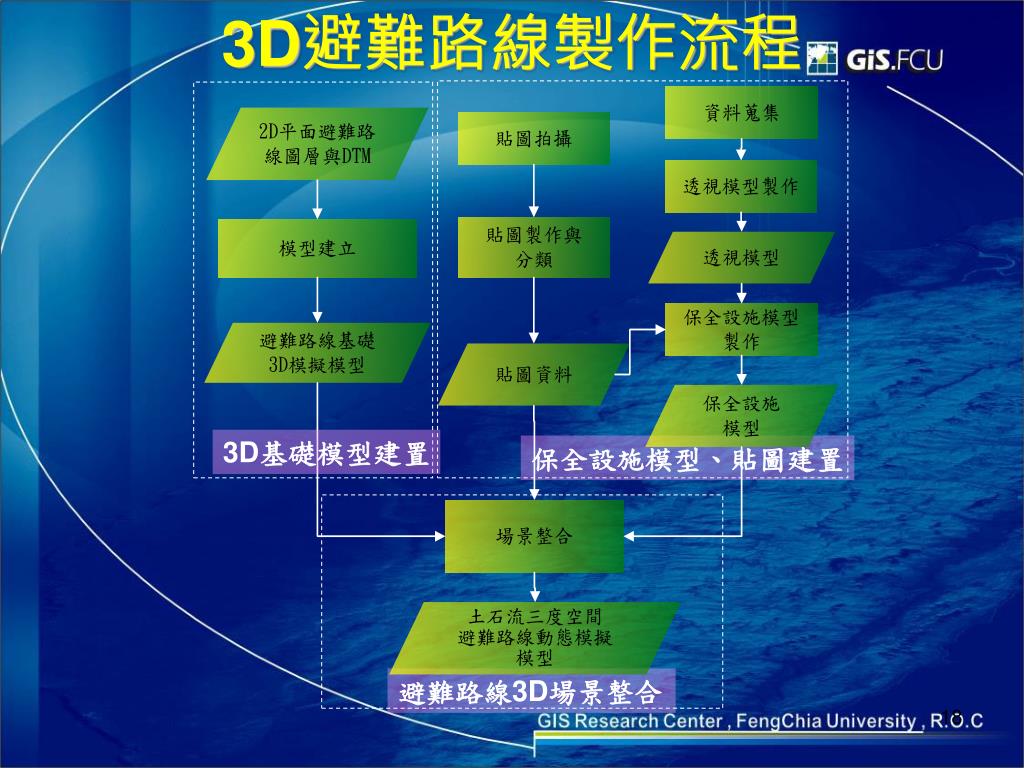

  18. 3D避難路線製作流程 3D基礎模型建置 保全設施模型、貼圖建置 避難路線3D場景整合

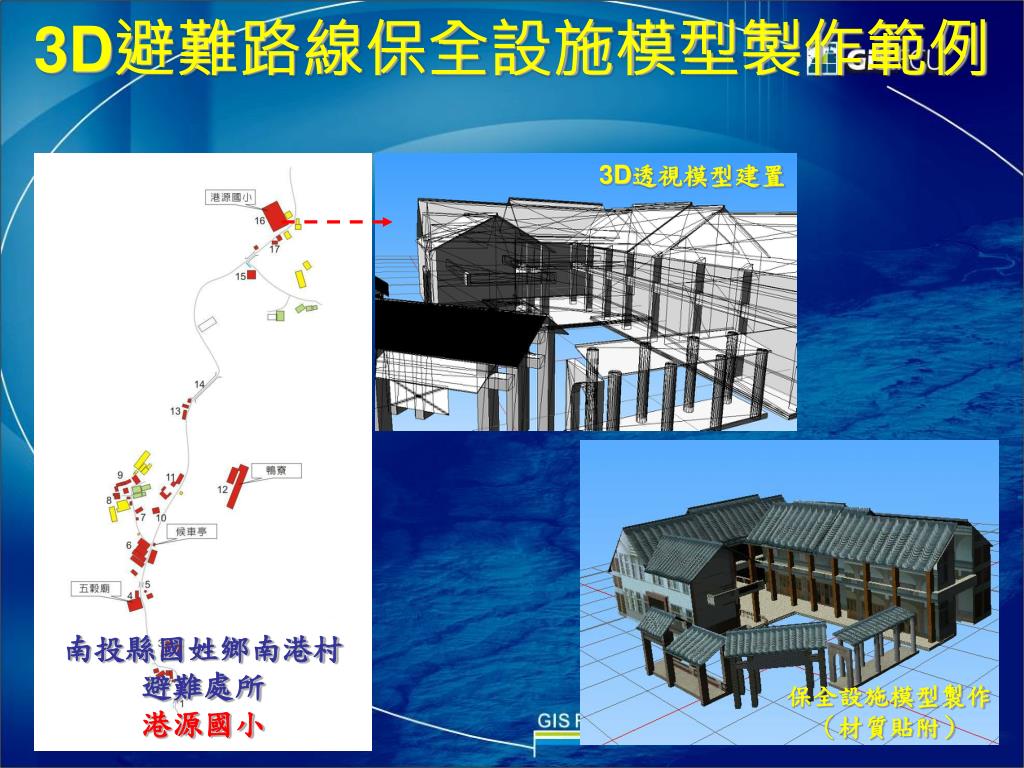

  19. 3D透視模型建置 南投縣國姓鄉南港村避難處所 港源國小 保全設施模型製作 （材質貼附） 3D避難路線保全設施模型製作範例

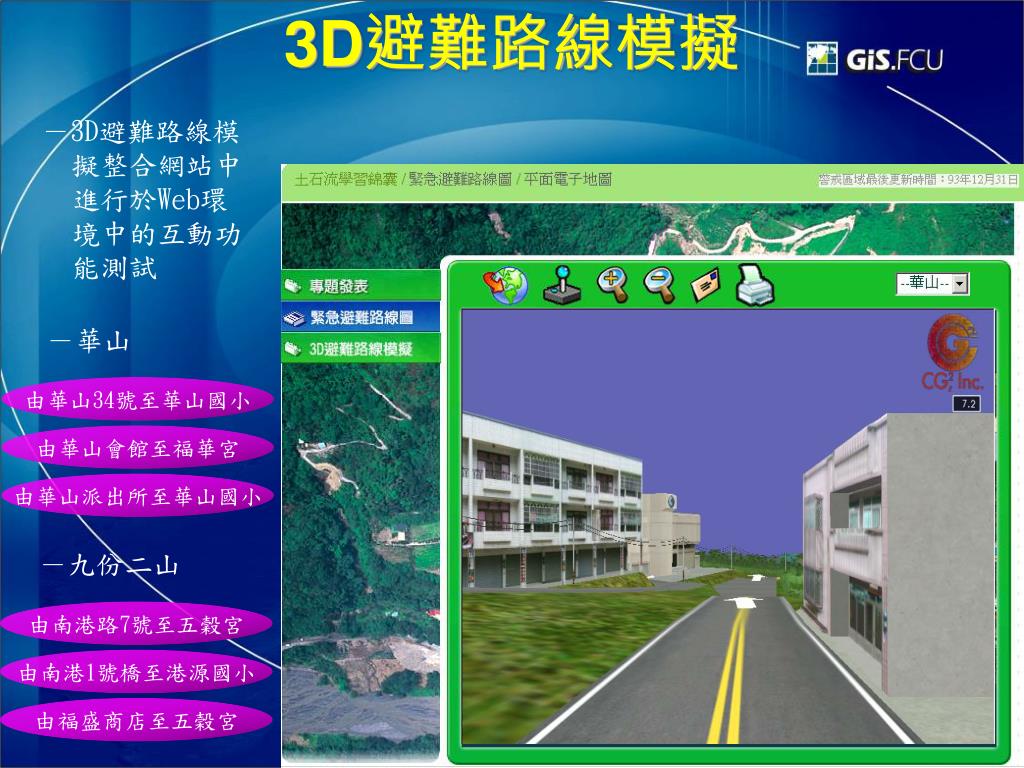

  20. 3D避難路線模擬 －3D避難路線模擬整合網站中進行於Web環境中的互動功能測試 －華山 由華山34號至華山國小 由華山會館至福華宮 由華山派出所至華山國小 －九份二山 由南港路7號至五穀宮 由南港1號橋至港源國小 由福盛商店至五榖宮

  21. 三、3D土石流流動模擬

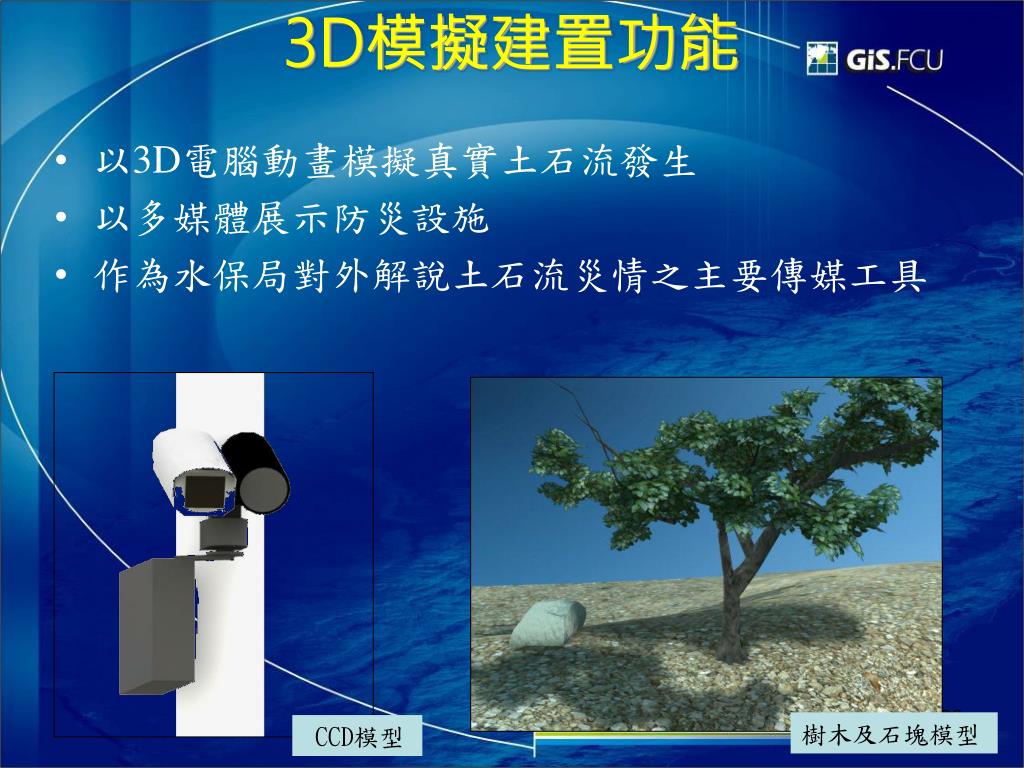

  22. 3D模擬建置功能 • 以3D電腦動畫模擬真實土石流發生 • 以多媒體展示防災設施 • 作為水保局對外解說土石流災情之主要傳媒工具 樹木及石塊模型 CCD模型

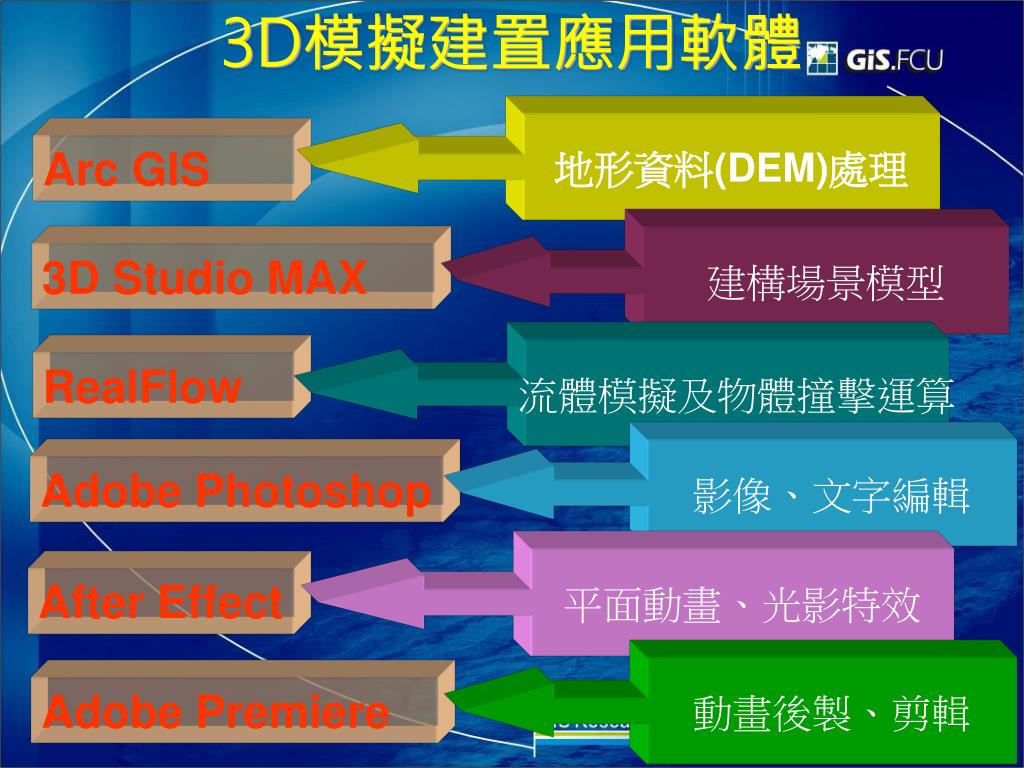

  23. 3D模擬建置應用軟體 地形資料(DEM)處理 Arc GIS 建構場景模型 3D Studio MAX 流體模擬及物體撞擊運算 RealFlow 影像、文字編輯 Adobe Photoshop 平面動畫、光影特效 After Effect 動畫後製、剪輯 Adobe Premiere

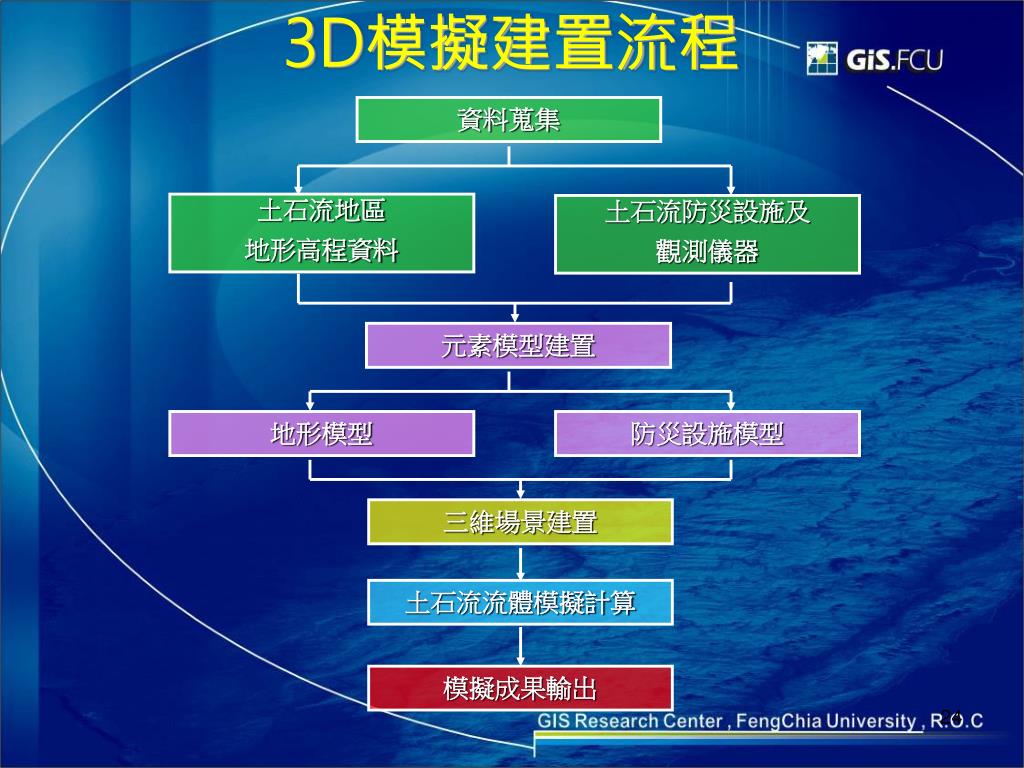

  24. 3D模擬建置流程 資料蒐集 土石流地區 地形高程資料 土石流防災設施及 觀測儀器 元素模型建置 地形模型 防災設施模型 三維場景建置 土石流流體模擬計算 模擬成果輸出

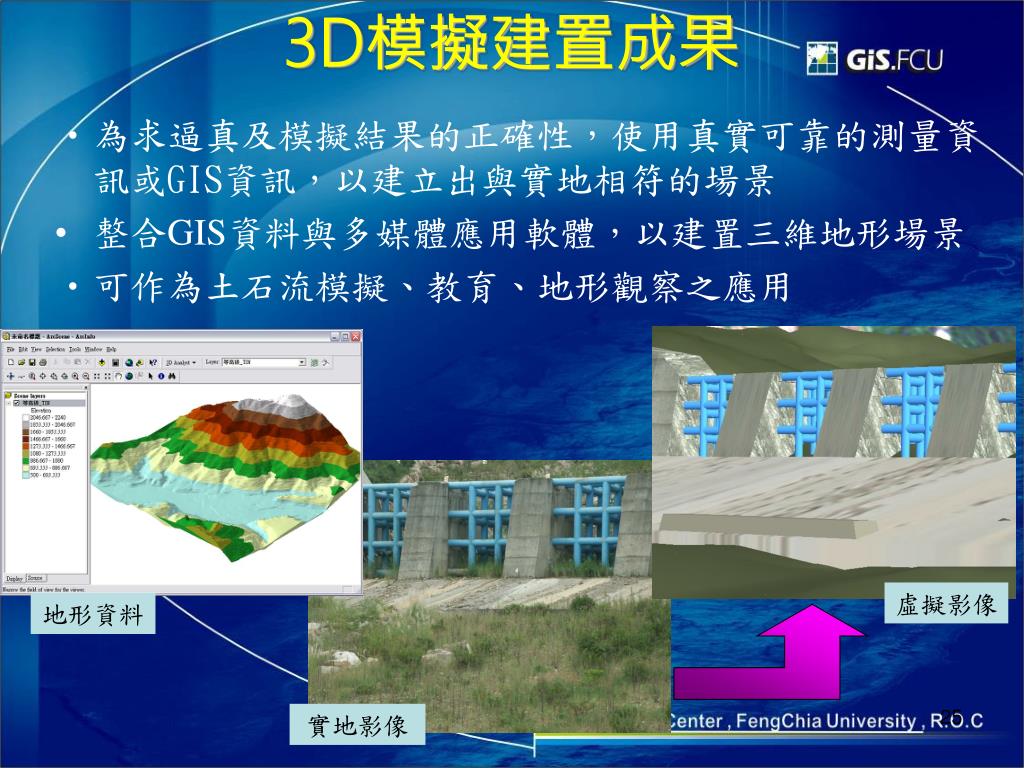

  25. 3D模擬建置成果 虛擬影像 地形資料 實地影像 • 為求逼真及模擬結果的正確性，使用真實可靠的測量資訊或GIS資訊，以建立出與實地相符的場景 • 整合GIS資料與多媒體應用軟體，以建置三維地形場景 • 可作為土石流模擬、教育、地形觀察之應用

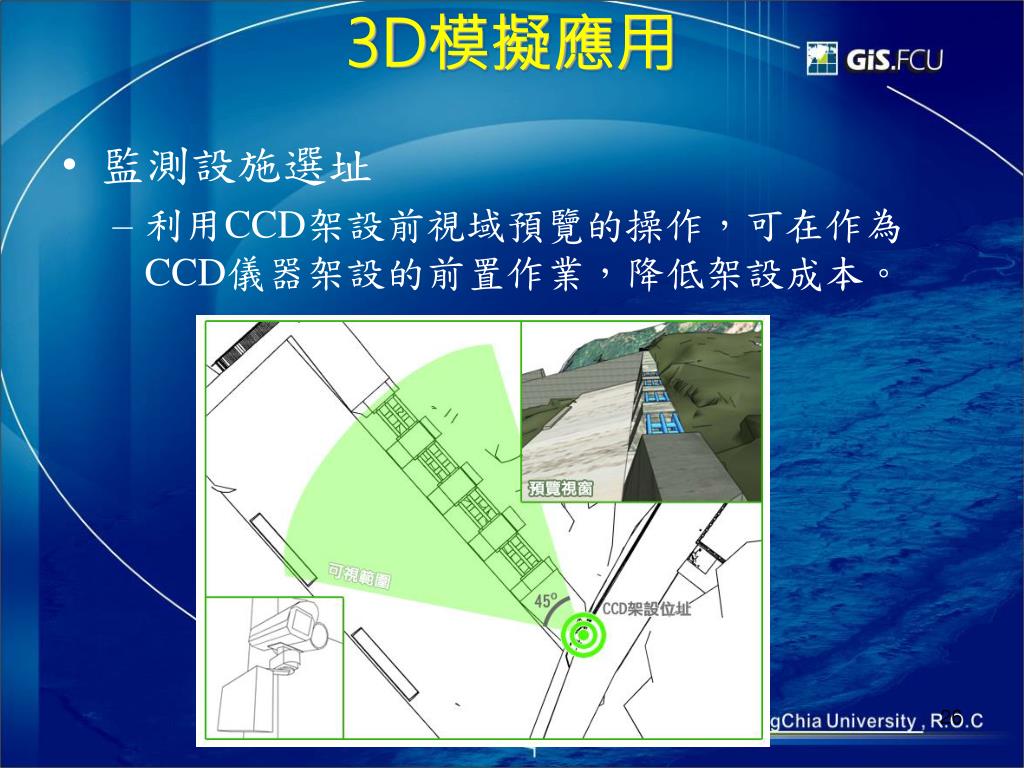

  26. 3D模擬應用 • 監測設施選址 • 利用CCD架設前視域預覽的操作，可在作為CCD儀器架設的前置作業，降低架設成本。

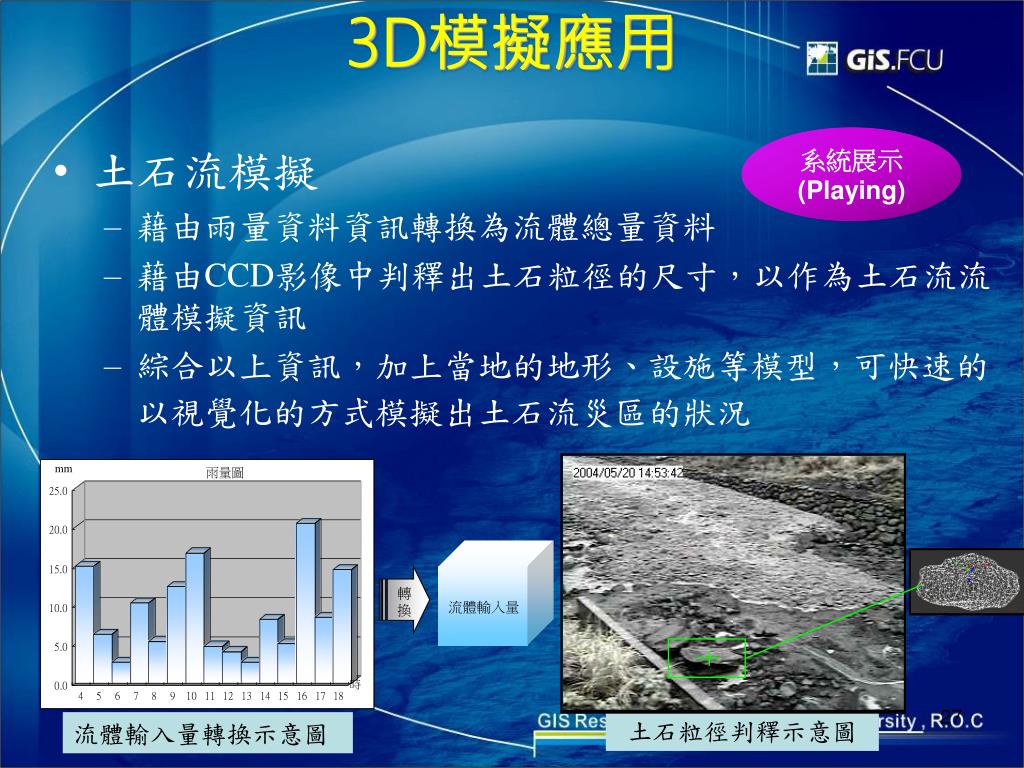

  27. 3D模擬應用 mm 轉換 流體輸入量 時 流體輸入量轉換示意圖 土石粒徑判釋示意圖 系統展示 (Playing) • 土石流模擬 • 藉由雨量資料資訊轉換為流體總量資料 • 藉由CCD影像中判釋出土石粒徑的尺寸，以作為土石流流體模擬資訊 • 綜合以上資訊，加上當地的地形、設施等模型，可快速的以視覺化的方式模擬出土石流災區的狀況

  28. 簡報完畢　　　　敬請指教 逢甲大學地理資訊系統研究中心台中市407西屯區文華路100號GIS中心電話：(04)24516669 傳真：(04)24519278http：//www.gis.fcu.edu.tw
