ערכת חיתוך ופישוק - לוקאס

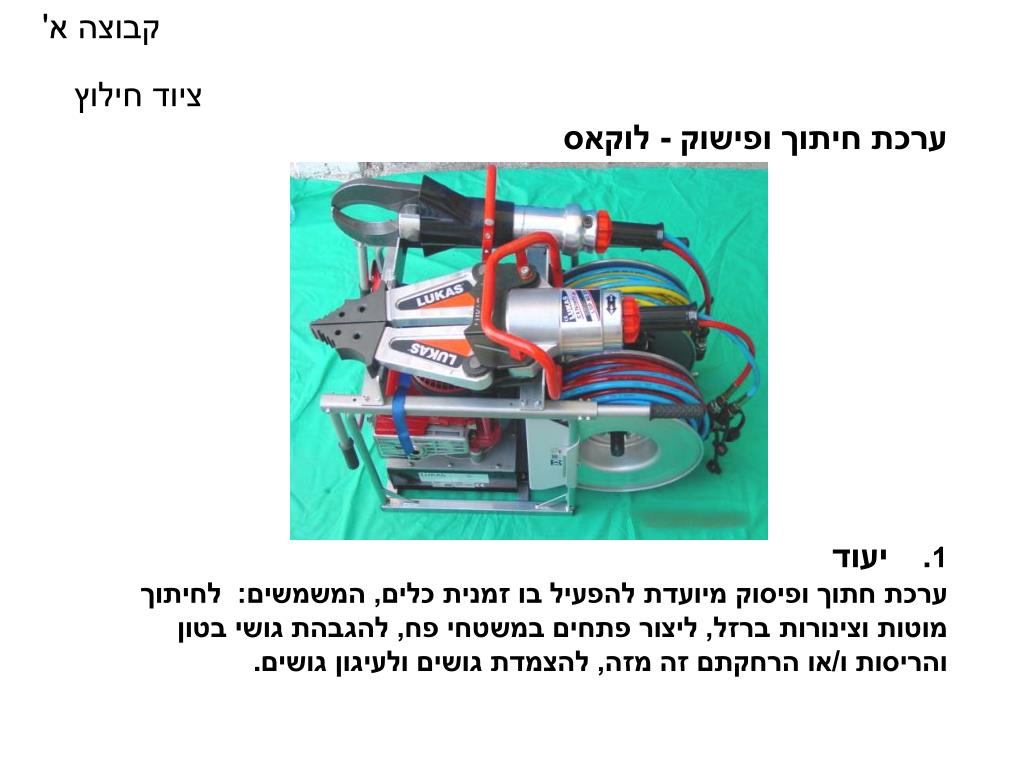

1. קבוצה א' ציוד חילוץ ערכת חיתוך ופישוק - לוקאס 1.יעוד ערכת חתוך ופיסוק מיועדת להפעיל בו זמנית כלים, המשמשים: לחיתוך מוטות וצינורות ברזל, ליצור פתחים במשטחי פח, להגבהת גושי בטון והריסות ו/או הרחקתם זה מזה, להצמדת גושים ולעיגון גושים.

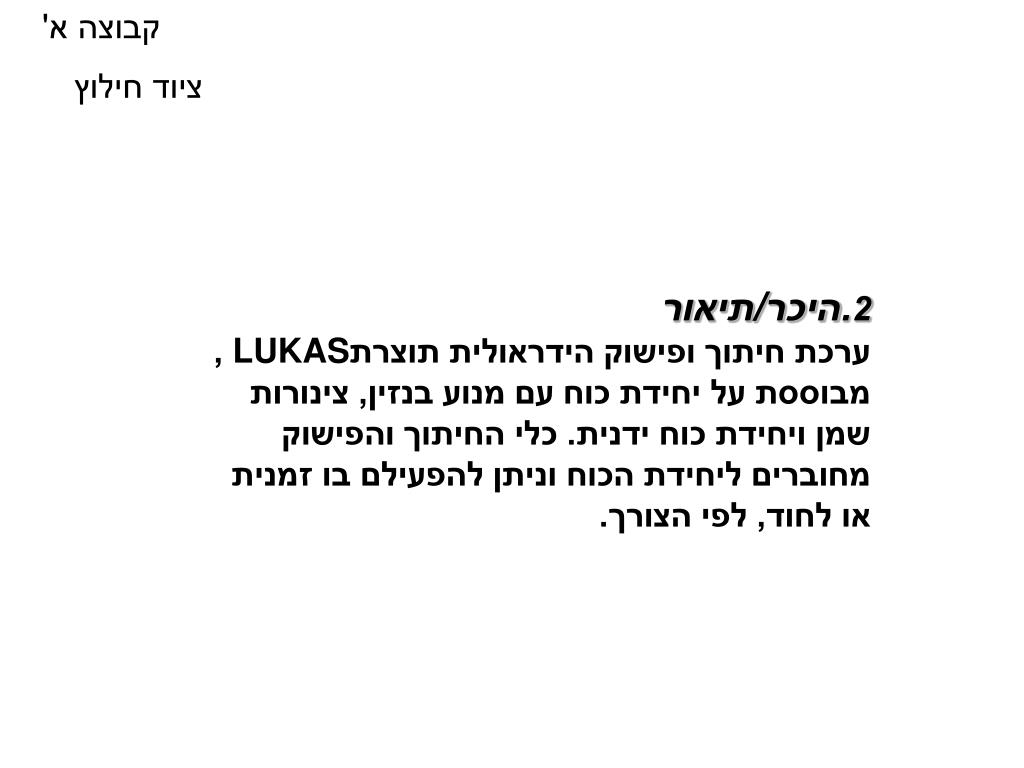

2. קבוצה א' ציוד חילוץ 2.היכר/תיאור ערכת חיתוך ופישוק הידראולית תוצרת LUKAS, מבוססת על יחידת כוח עם מנוע בנזין, צינורות שמן ויחידת כוח ידנית. כלי החיתוך והפישוק מחוברים ליחידת הכוח וניתן להפעילם בו זמנית או לחוד, לפי הצורך.

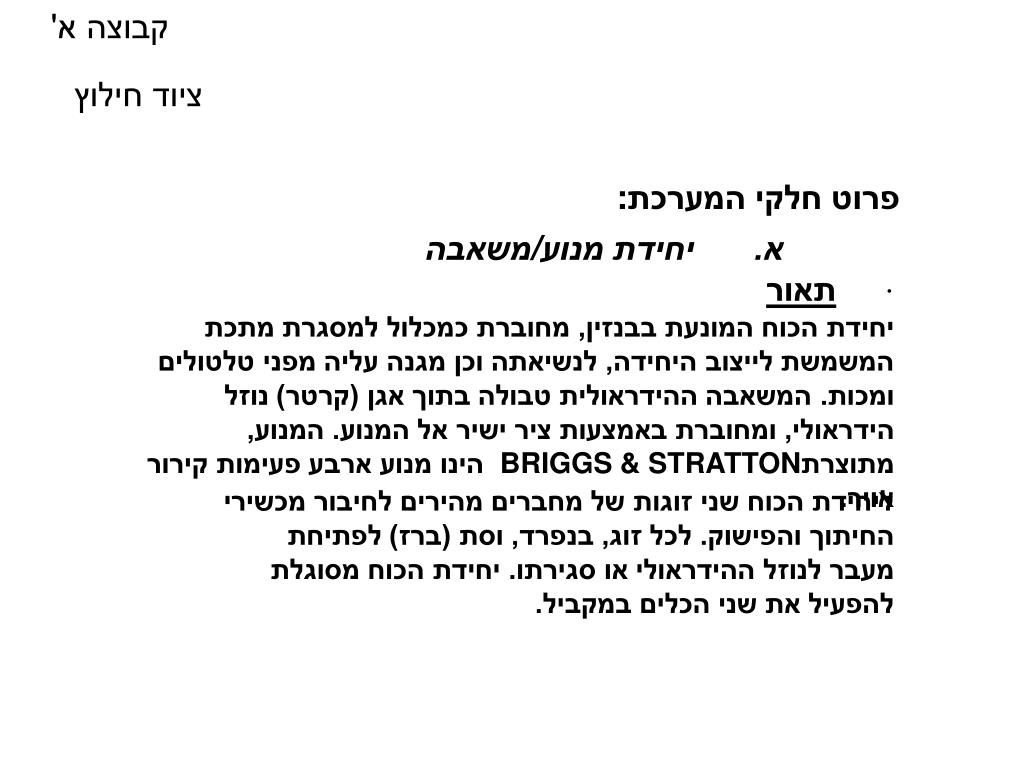

3. קבוצה א' ציוד חילוץ פרוט חלקי המערכת: א.יחידת מנוע/משאבה ·תאור יחידת הכוח המונעת בבנזין, מחוברת כמכלול למסגרת מתכת המשמשת לייצוב היחידה, לנשיאתה וכן מגנה עליה מפני טלטולים ומכות. המשאבה ההידראולית טבולה בתוך אגן (קרטר) נוזל הידראולי, ומחוברת באמצעות ציר ישיר אל המנוע. המנוע, מתוצרת BRIGGS & STRATTON הינו מנוע ארבע פעימות קירור אויר. ליחידת הכוח שני זוגות של מחברים מהירים לחיבור מכשירי החיתוך והפישוק. לכל זוג, בנפרד, וסת (ברז) לפתיחת מעבר לנוזל ההידראולי או סגירתו. יחידת הכוח מסוגלת להפעיל את שני הכלים במקביל.

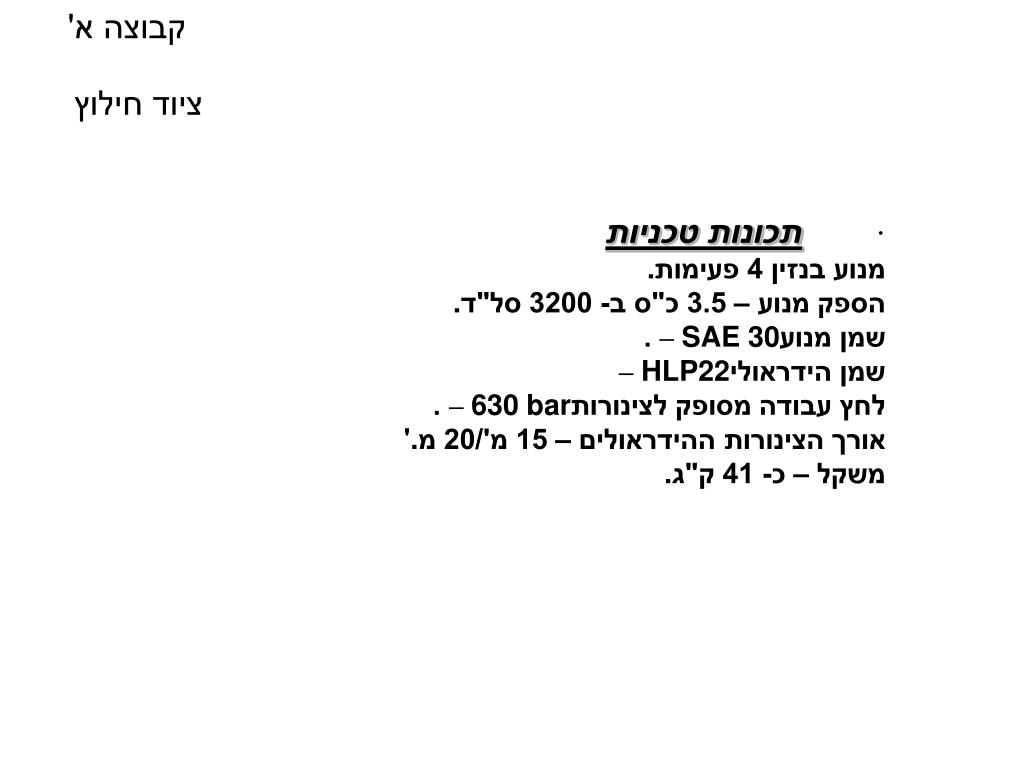

4. קבוצה א' ציוד חילוץ ·תכונות טכניות מנוע בנזין 4 פעימות. הספק מנוע – 3.5 כ"ס ב- 3200 סל"ד. שמן מנוע– SAE 30. שמן הידראולי– HLP22 לחץ עבודה מסופק לצינורות– 630 bar. אורך הצינורות ההידראולים – 15 מ'/20 מ'. משקל – כ- 41 ק"ג.

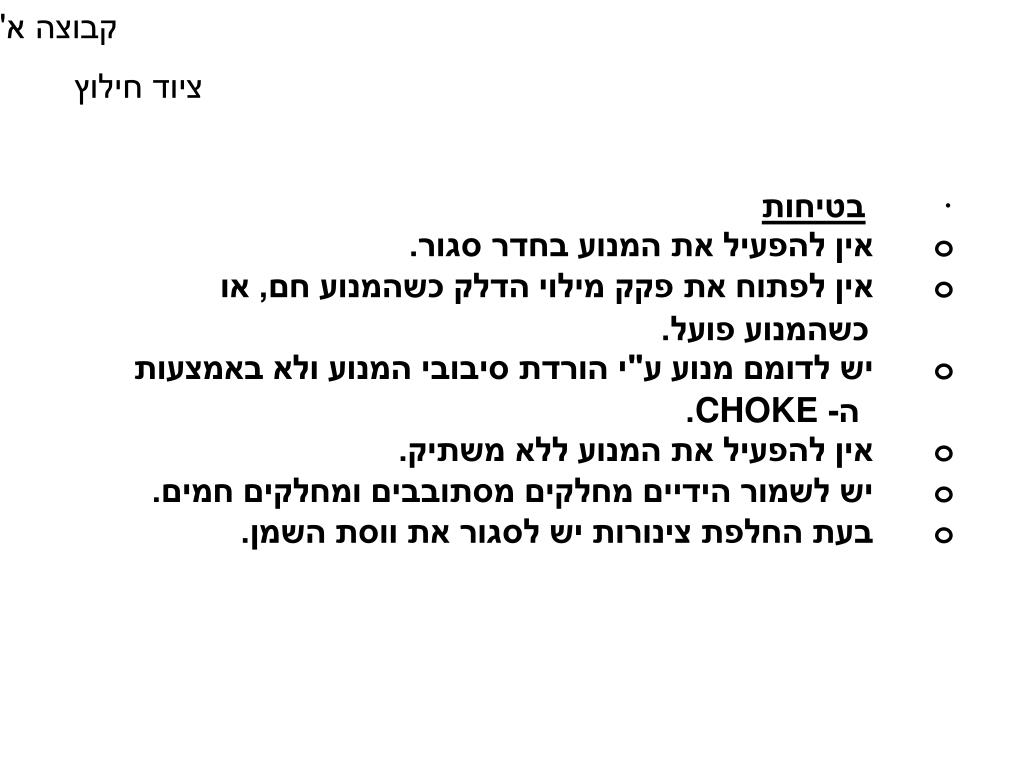

5. קבוצה א' ציוד חילוץ ·בטיחות oאין להפעיל את המנוע בחדר סגור. oאין לפתוח את פקק מילוי הדלק כשהמנוע חם, או כשהמנוע פועל. oיש לדומם מנוע ע"י הורדת סיבובי המנוע ולא באמצעות ה- CHOKE. oאין להפעיל את המנוע ללא משתיק. oיש לשמור הידיים מחלקים מסתובבים ומחלקים חמים. oבעת החלפת צינורות יש לסגור את ווסת השמן.

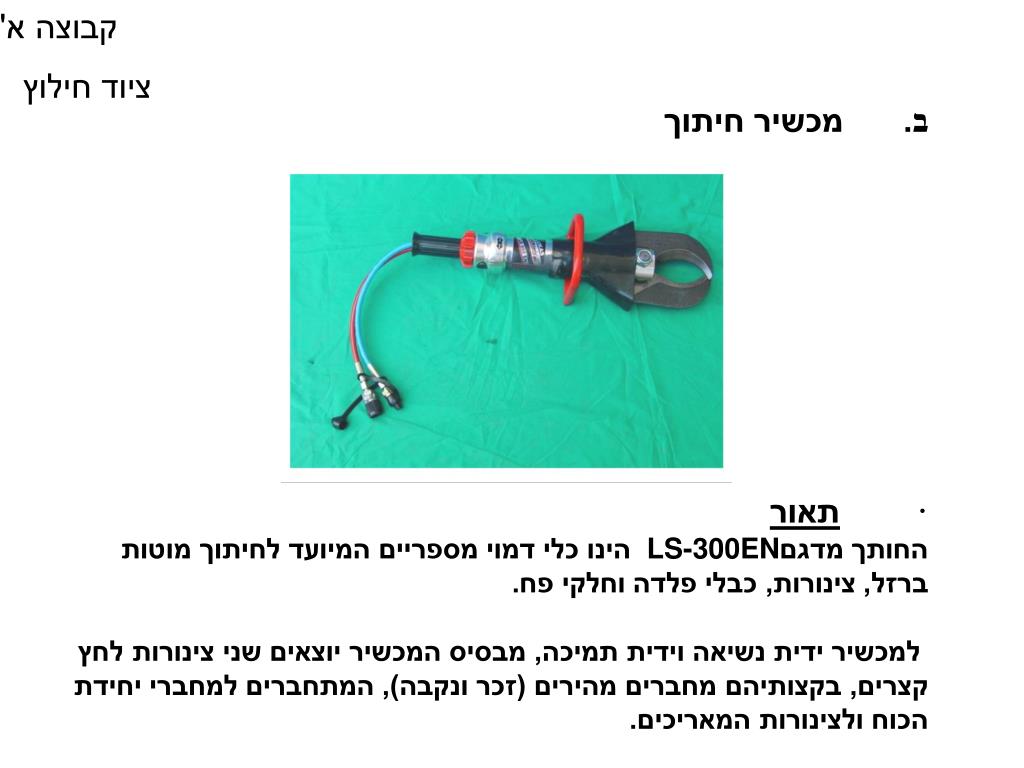

6. קבוצה א' ציוד חילוץ                        ב.מכשיר חיתוך ·תאור החותך מדגם LS-300EN הינו כלי דמוי מספריים המיועד לחיתוך מוטות ברזל, צינורות, כבלי פלדה וחלקי פח. למכשיר ידית נשיאה וידית תמיכה, מבסיס המכשיר יוצאים שני צינורות לחץ קצרים, בקצותיהם מחברים מהירים (זכר ונקבה), המתחברים למחברי יחידת הכוח ולצינורות המאריכים.

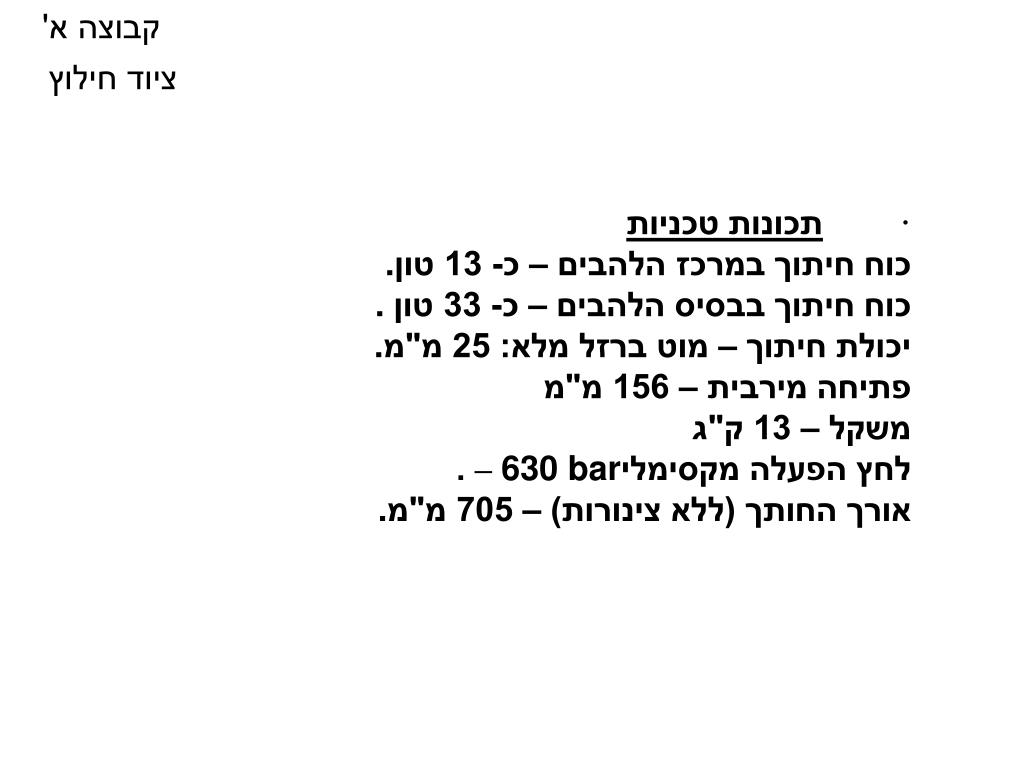

7. קבוצה א' ציוד חילוץ ·תכונות טכניות כוח חיתוך במרכז הלהבים – כ- 13 טון. כוח חיתוך בבסיס הלהבים – כ- 33 טון. יכולת חיתוך – מוט ברזל מלא: 25 מ"מ. פתיחה מירבית – 156 מ"מ משקל – 13 ק"ג לחץ הפעלה מקסימלי– 630 bar. אורך החותך (ללא צינורות) – 705 מ"מ.

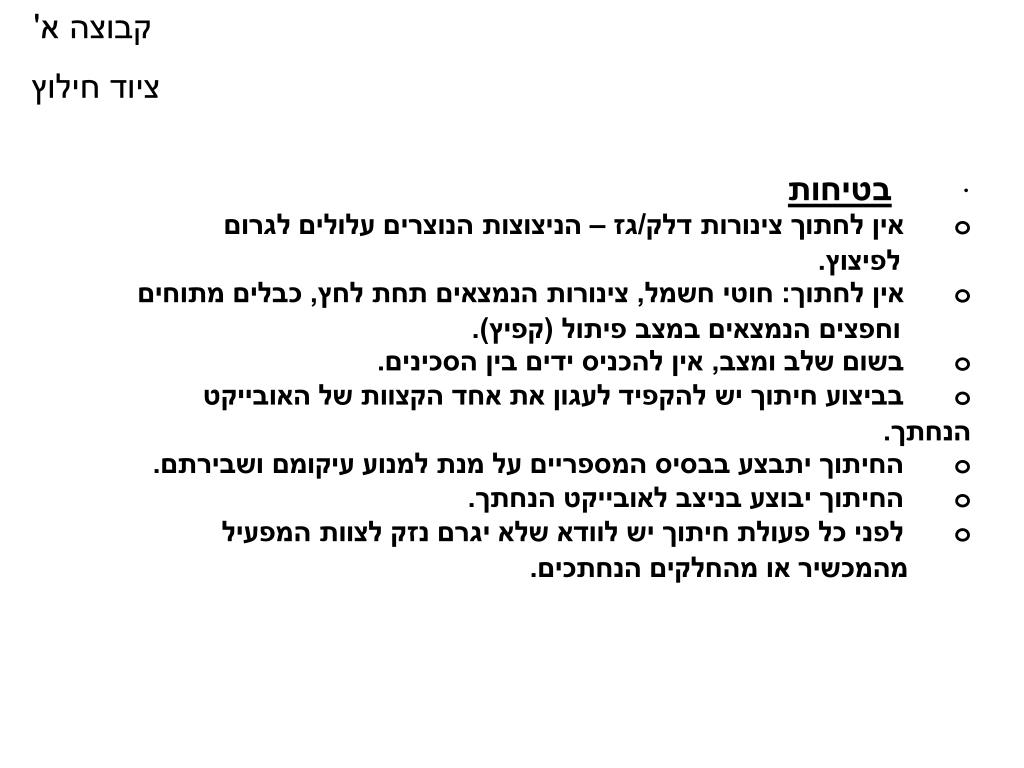

8. קבוצה א' ציוד חילוץ ·בטיחות oאין לחתוך צינורות דלק/גז – הניצוצות הנוצרים עלולים לגרום לפיצוץ. oאין לחתוך: חוטי חשמל, צינורות הנמצאים תחת לחץ, כבלים מתוחים וחפצים הנמצאים במצב פיתול (קפיץ). oבשום שלב ומצב, אין להכניס ידים בין הסכינים. oבביצוע חיתוך יש להקפיד לעגון את אחד הקצוות של האובייקט הנחתך. oהחיתוך יתבצע בבסיס המספריים על מנת למנוע עיקומם ושבירתם. oהחיתוך יבוצע בניצב לאובייקט הנחתך. oלפני כל פעולת חיתוך יש לוודא שלא יגרם נזק לצוות המפעיל מהמכשיר או מהחלקים הנחתכים.

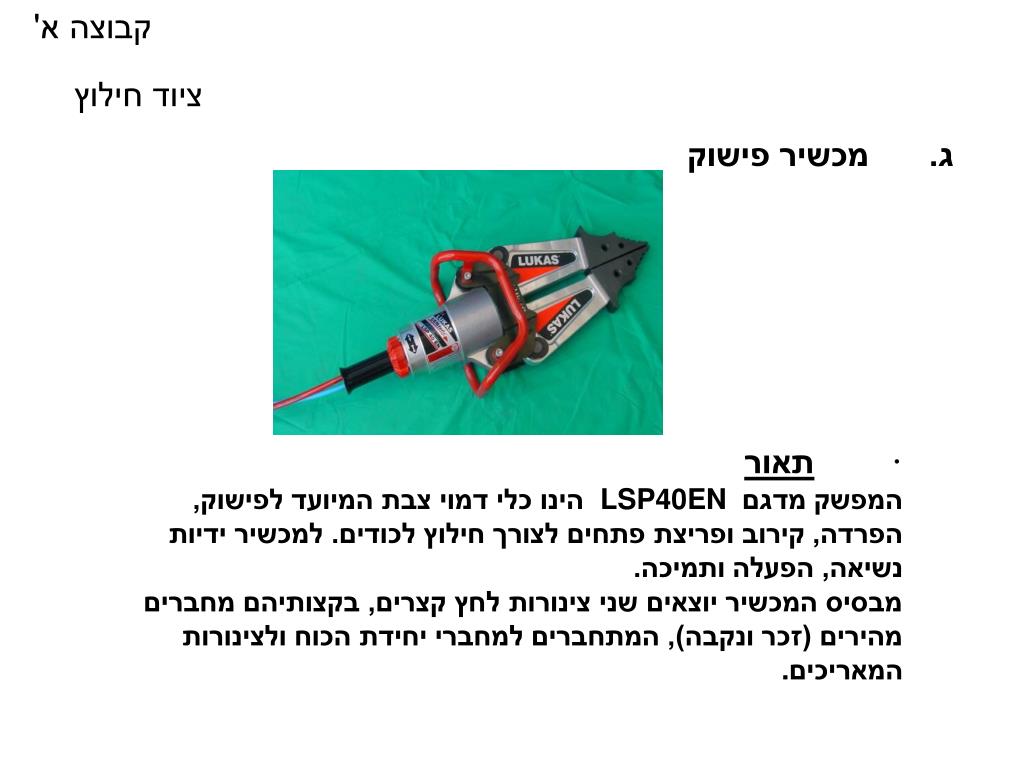

9. קבוצה א' ציוד חילוץ ג.מכשיר פישוק ·תאור המפשק מדגם LSP40EN הינו כלי דמוי צבת המיועד לפישוק, הפרדה, קירוב ופריצת פתחים לצורך חילוץ לכודים. למכשיר ידיות נשיאה, הפעלה ותמיכה. מבסיס המכשיר יוצאים שני צינורות לחץ קצרים, בקצותיהם מחברים מהירים (זכר ונקבה), המתחברים למחברי יחידת הכוח ולצינורות המאריכים.

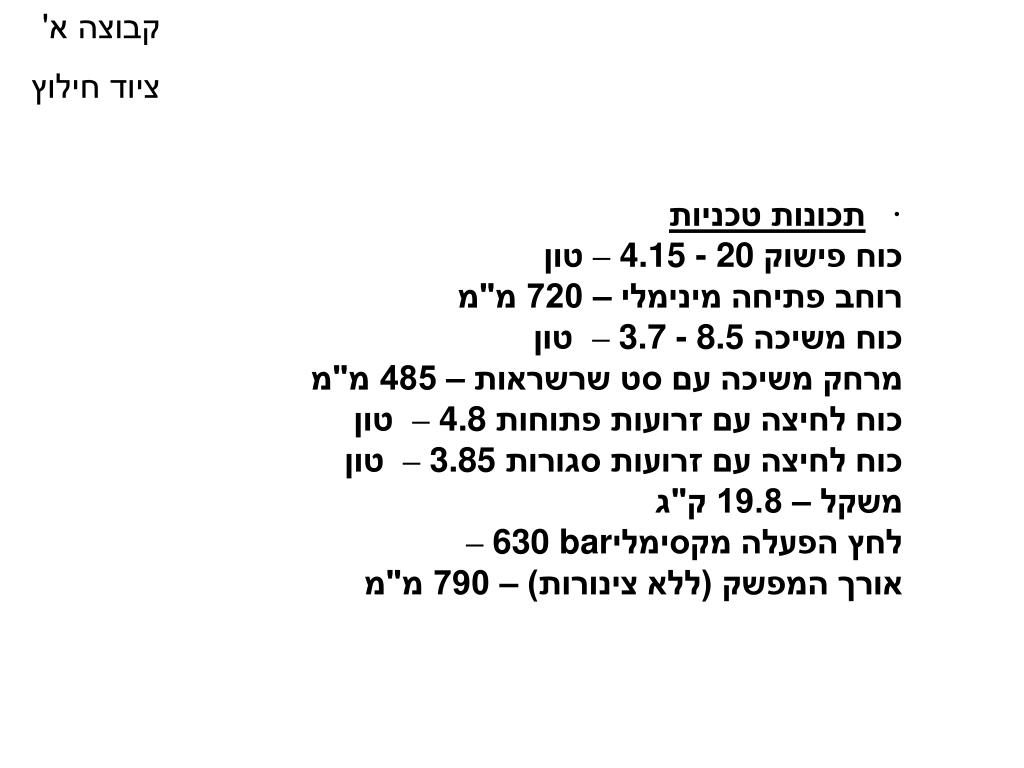

10. קבוצה א' ציוד חילוץ ·תכונות טכניות כוח פישוק– 4.15 - 20 טון רוחב פתיחה מינימלי – 720 מ"מ כוח משיכה– 3.7 - 8.5 טון מרחק משיכה עם סט שרשראות – 485 מ"מ כוח לחיצה עם זרועות פתוחות– 4.8 טון כוח לחיצה עם זרועות סגורות– 3.85 טון משקל – 19.8 ק"ג לחץ הפעלה מקסימלי– 630 bar אורך המפשק (ללא צינורות) – 790 מ"מ

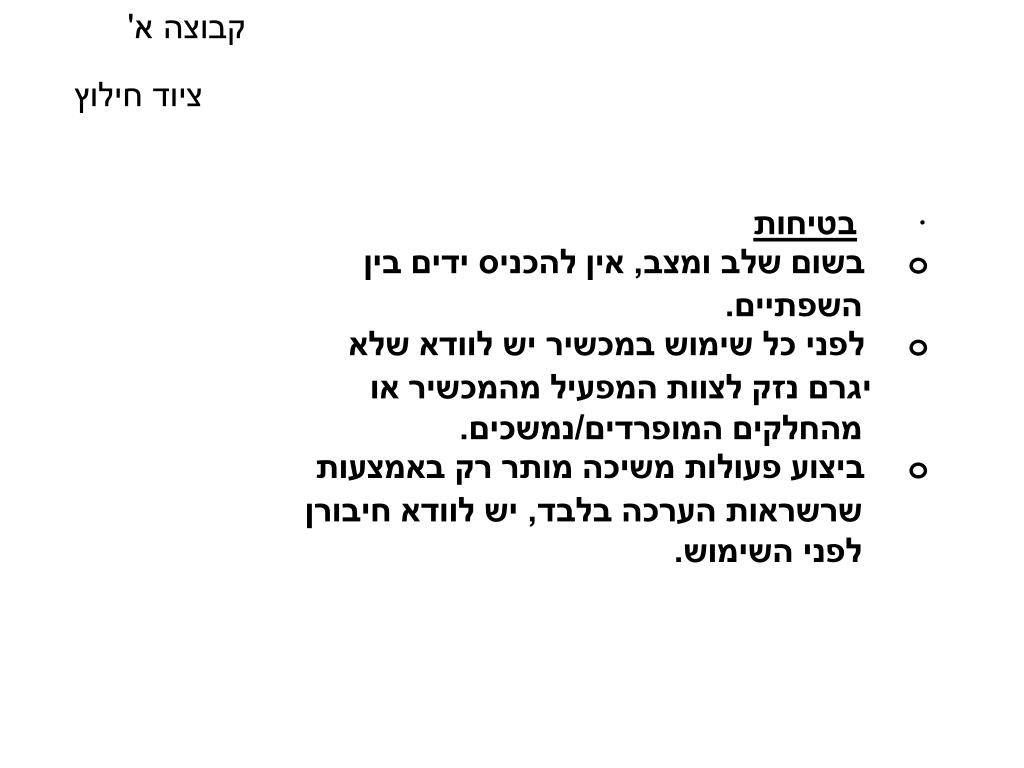

11. קבוצה א' ציוד חילוץ ·בטיחות oבשום שלב ומצב, אין להכניס ידים בין השפתיים. oלפני כל שימוש במכשיר יש לוודא שלא יגרם נזק לצוות המפעיל מהמכשיר או מהחלקים המופרדים/נמשכים. oביצוע פעולות משיכה מותר רק באמצעות שרשראות הערכה בלבד, יש לוודא חיבורן לפני השימוש.

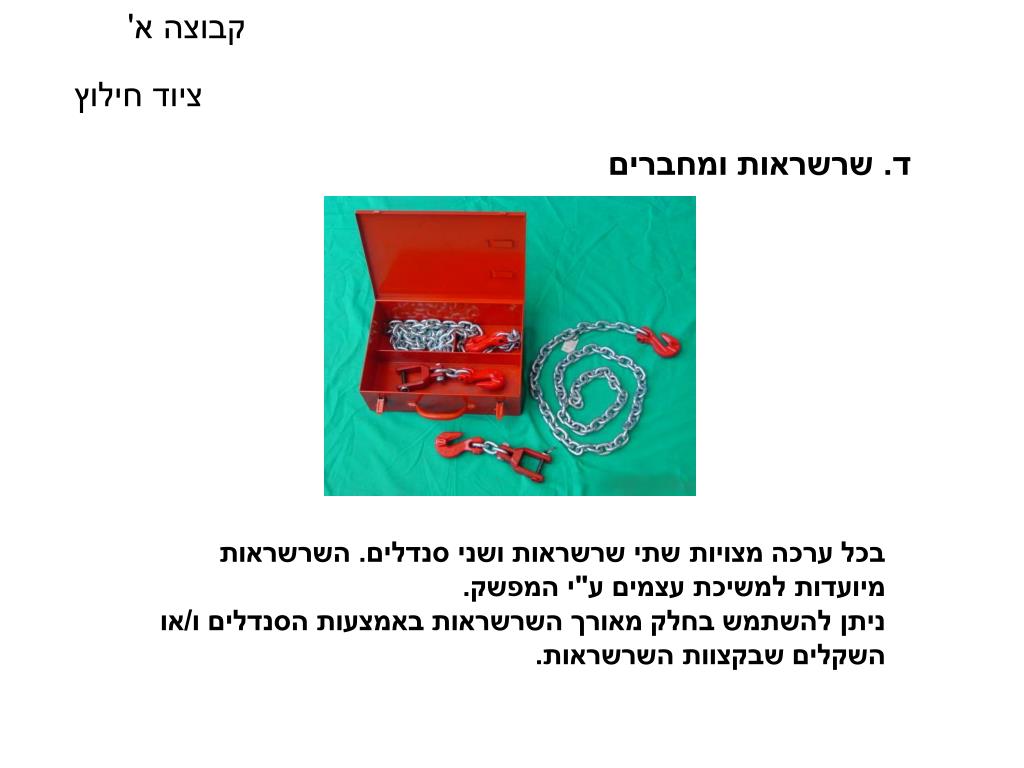

12. קבוצה א' ציוד חילוץ ד. שרשראות ומחברים בכל ערכה מצויות שתי שרשראות ושני סנדלים. השרשראות מיועדות למשיכת עצמים ע"י המפשק. ניתן להשתמש בחלק מאורך השרשראות באמצעות הסנדלים ו/או השקלים שבקצוות השרשראות.

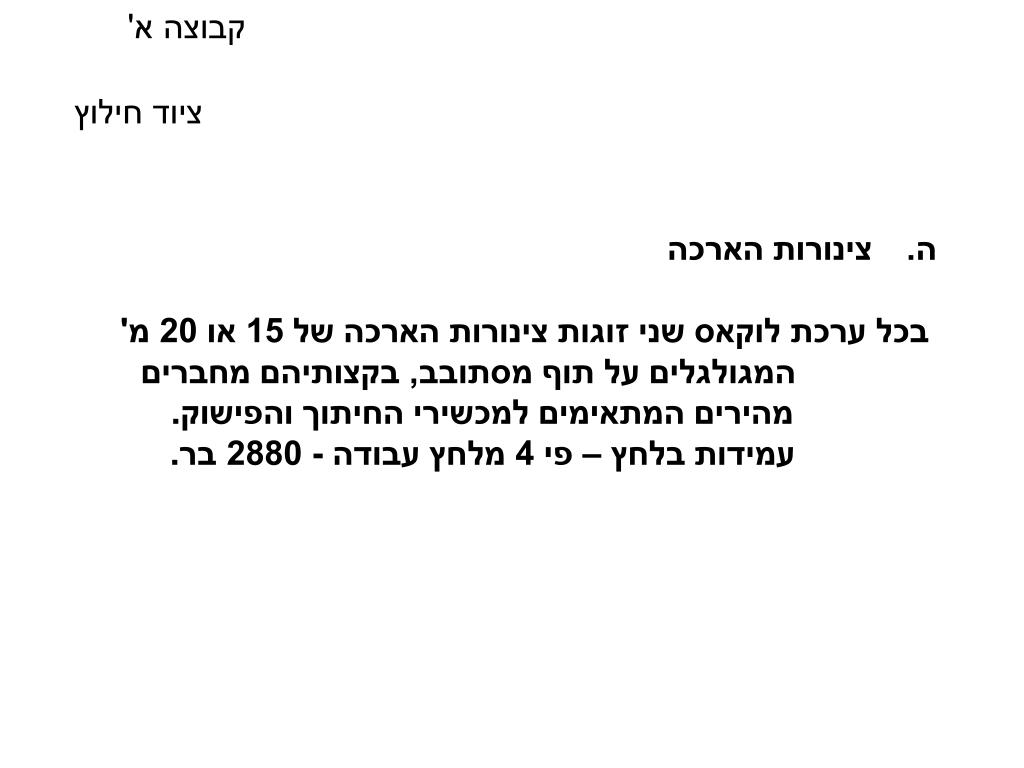

13. קבוצה א' ציוד חילוץ ה.צינורות הארכה בכל ערכת לוקאס שני זוגות צינורות הארכה של 15 או 20 מ' המגולגלים על תוף מסתובב, בקצותיהם מחברים מהירים המתאימים למכשירי החיתוך והפישוק. עמידות בלחץ – פי 4 מלחץ עבודה - 2880 בר .

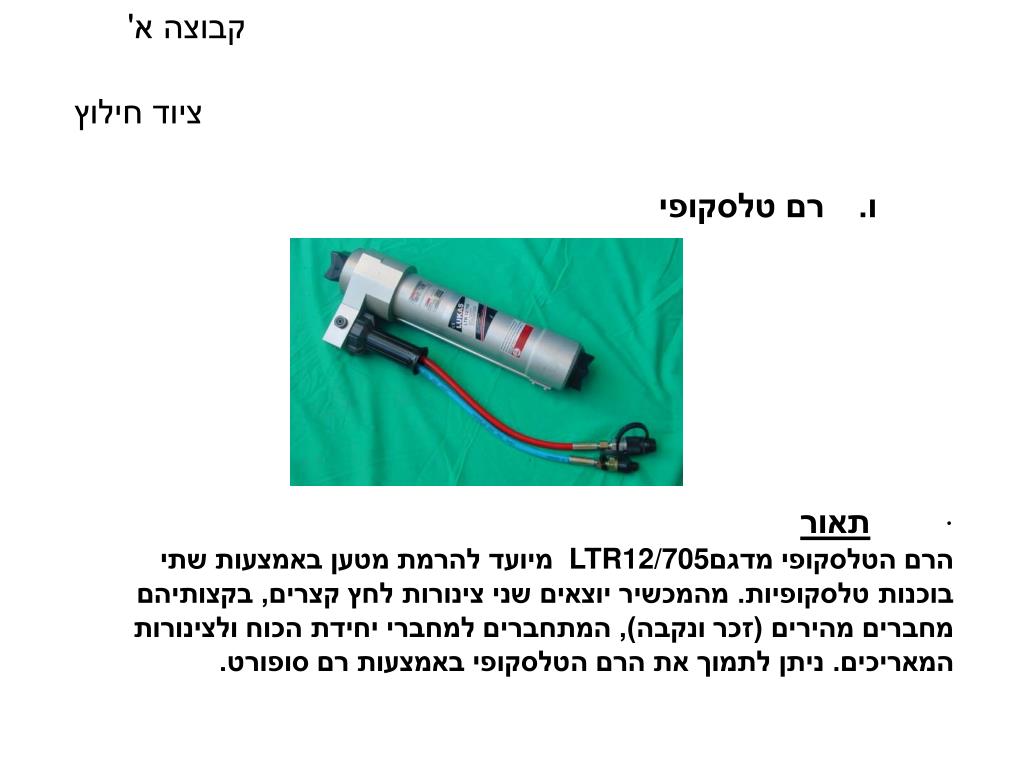

14. קבוצה א' ציוד חילוץ ו.רם טלסקופי ·תאור הרם הטלסקופי מדגם LTR12/705 מיועד להרמת מטען באמצעות שתי בוכנות טלסקופיות. מהמכשיר יוצאים שני צינורות לחץ קצרים, בקצותיהם מחברים מהירים (זכר ונקבה), המתחברים למחברי יחידת הכוח ולצינורות המאריכים. ניתן לתמוך את הרם הטלסקופי באמצעות רם סופורט.

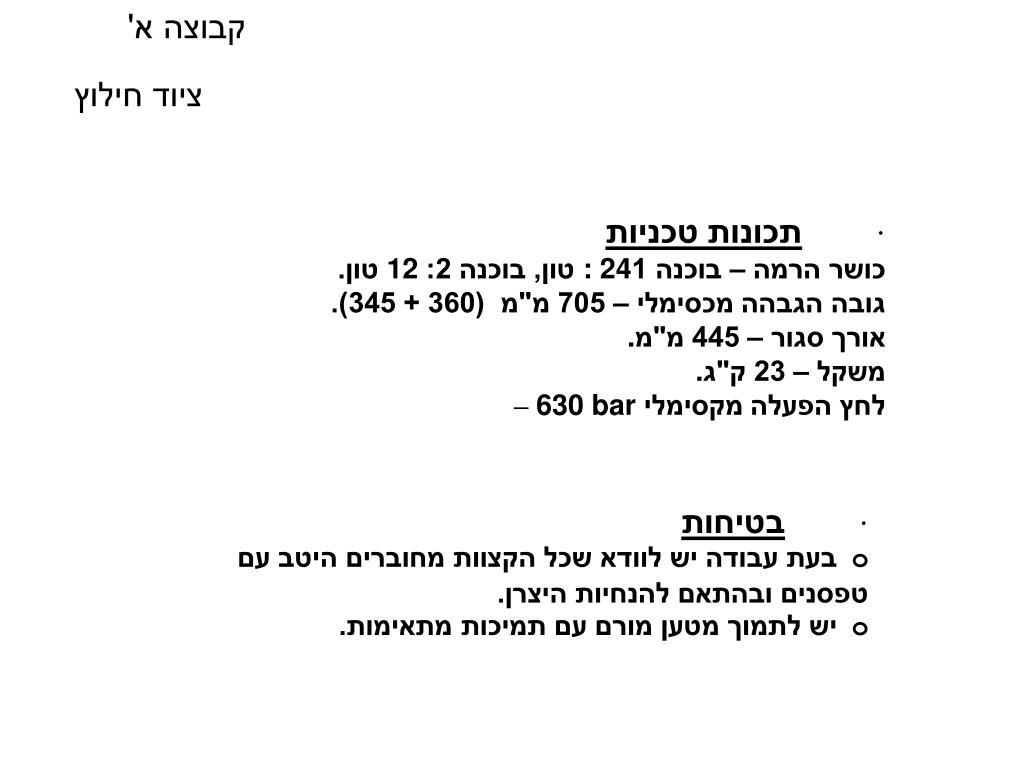

15. קבוצה א' ציוד חילוץ ·תכונות טכניות כושר הרמה – בוכנה 1: 24 טון, בוכנה 2: 12 טון. גובה הגבהה מכסימלי – 705 מ"מ (360 + 345). אורך סגור – 445 מ"מ. משקל – 23 ק"ג. לחץ הפעלה מקסימלי – 630 bar ·בטיחות oבעת עבודה יש לוודא שכל הקצוות מחוברים היטב עם טפסנים ובהתאם להנחיות היצרן. oיש לתמוך מטען מורם עם תמיכות מתאימות.

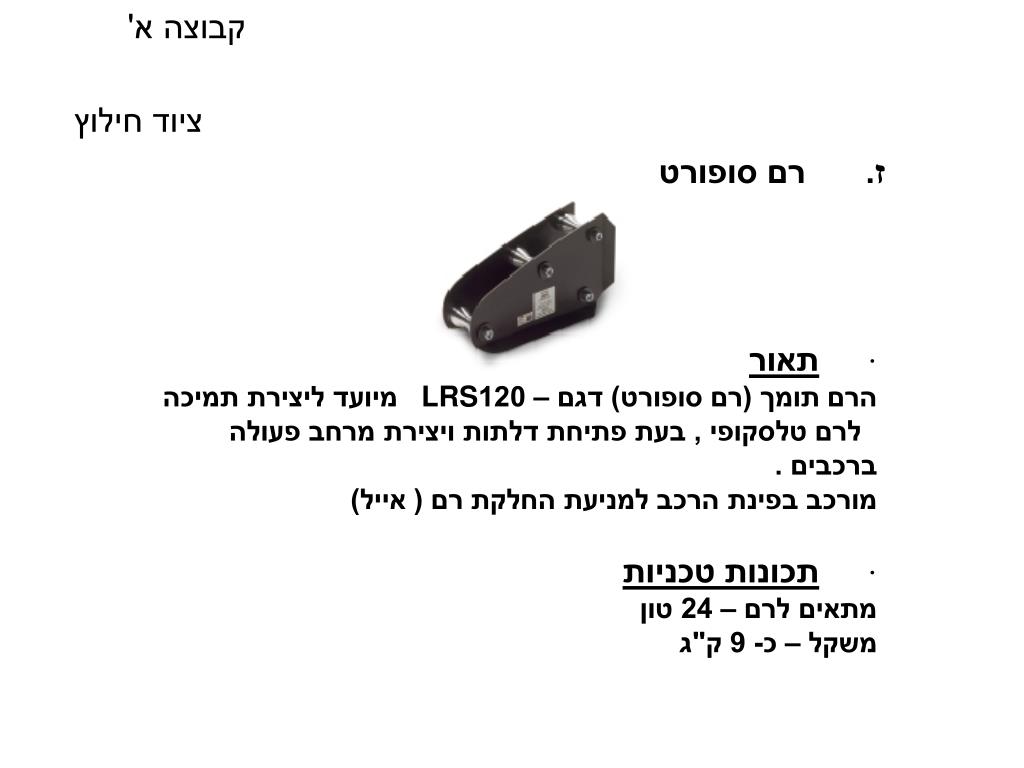

16. קבוצה א' ציוד חילוץ                        ז.רם סופורט ·תאור הרם תומך (רם סופורט) דגם – 120 LRS מיועד ליצירת תמיכה לרם טלסקופי , בעת פתיחת דלתות ויצירת מרחב פעולה ברכבים . מורכב בפינת הרכב למניעת החלקת רם ( אייל) ·תכונות טכניות מתאים לרם – 24 טון משקל – כ- 9 ק"ג

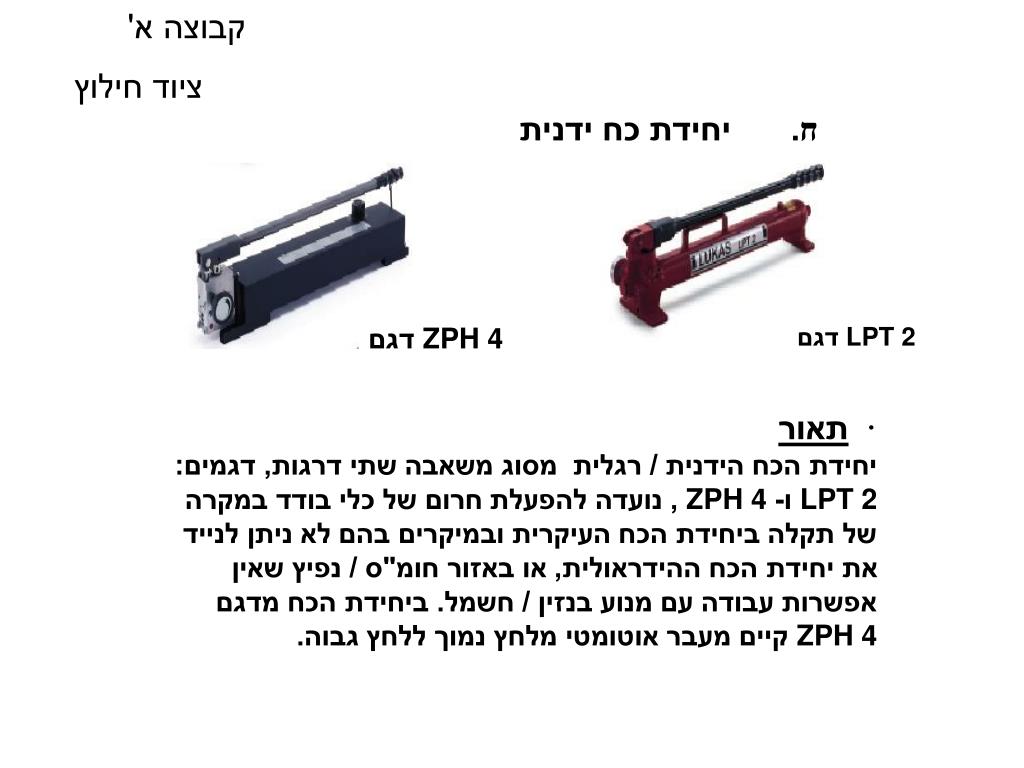

17. קבוצה א' ציוד חילוץ                        ח.יחידת כח ידנית דגםZPH 4 דגםLPT 2 ·תאור יחידת הכח הידנית / רגלית מסוג משאבה שתי דרגות, דגמים: LPT 2 ו- ZPH 4 , נועדה להפעלת חרום של כלי בודד במקרה של תקלה ביחידת הכח העיקרית ובמיקרים בהם לא ניתן לנייד את יחידת הכח ההידראולית, או באזור חומ"ס / נפיץ שאין אפשרות עבודה עם מנוע בנזין / חשמל. ביחידת הכח מדגם ZPH 4 קיים מעבר אוטומטי מלחץ נמוך ללחץ גבוה.

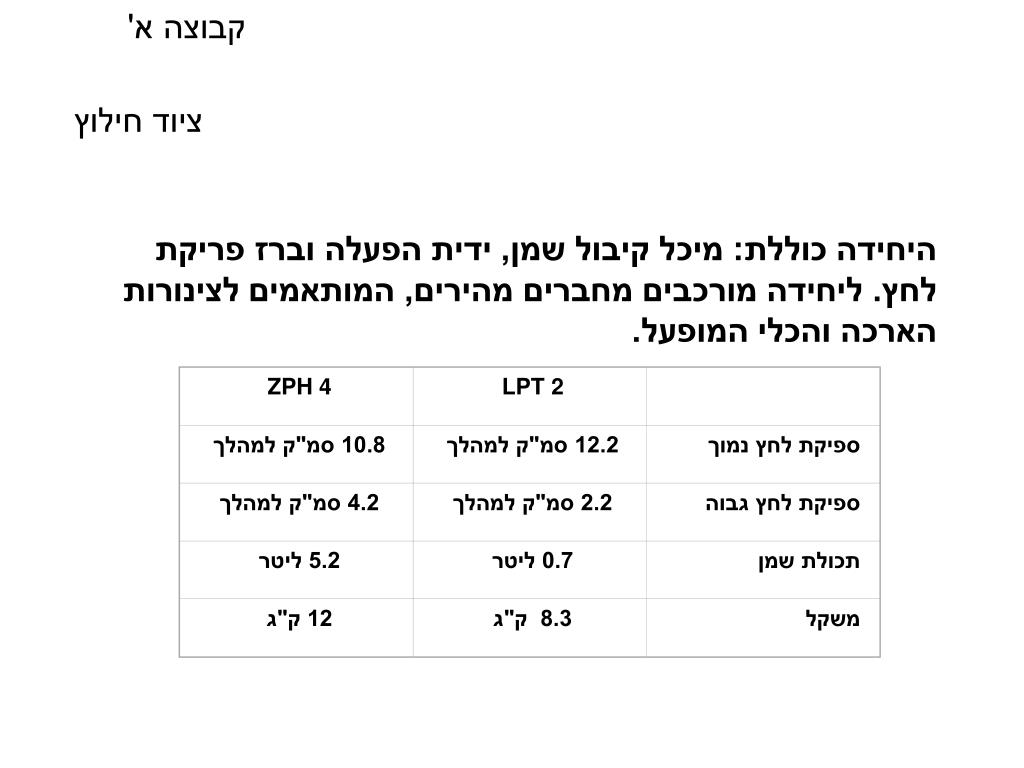

18. קבוצה א' ZPH 4 LPT 2 10.8 סמ"ק למהלך 12.2 סמ"ק למהלך ספיקת לחץ נמוך 4.2 סמ"ק למהלך 2.2 סמ"ק למהלך ספיקת לחץ גבוה 5.2 ליטר 0.7 ליטר תכולת שמן 12 ק"ג 8.3 ק"ג משקל ציוד חילוץ היחידה כוללת: מיכל קיבול שמן, ידית הפעלה וברז פריקת לחץ. ליחידה מורכבים מחברים מהירים, המותאמים לצינורות הארכה והכלי המופעל.

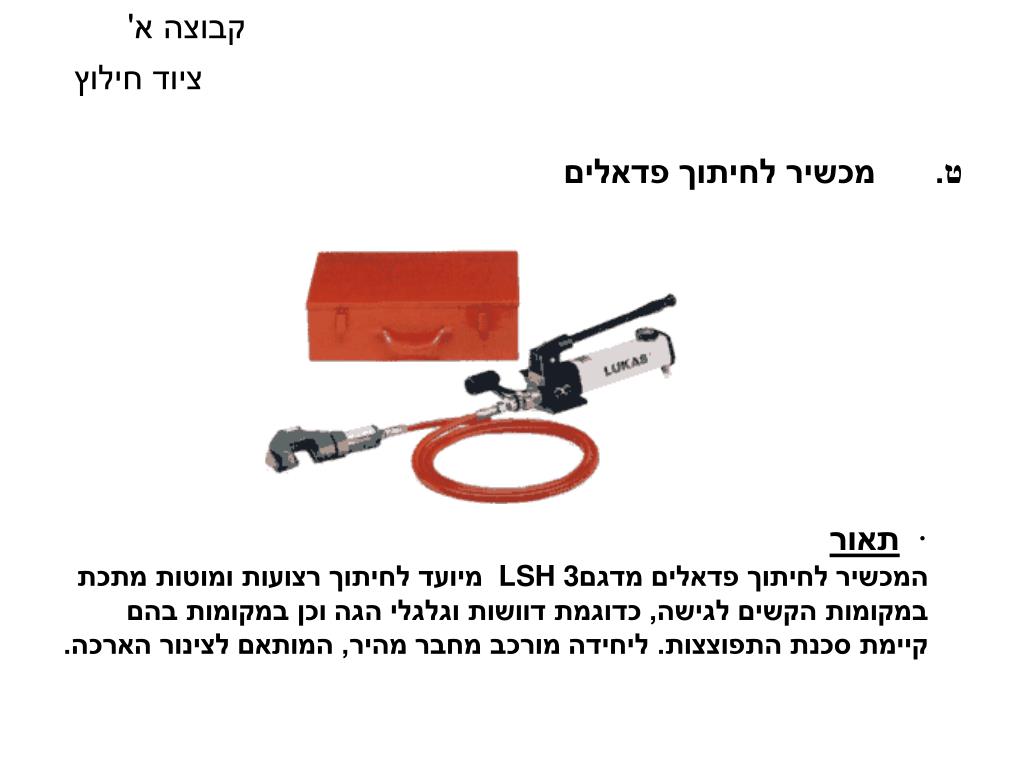

19. קבוצה א' ציוד חילוץ                        ט.מכשיר לחיתוך פדאלים ·תאור המכשיר לחיתוך פדאלים מדגם LSH 3 מיועד לחיתוך רצועות ומוטות מתכת במקומות הקשים לגישה, כדוגמת דוושות וגלגלי הגה וכן במקומות בהם קיימת סכנת התפוצצות. ליחידה מורכב מחבר מהיר, המותאם לצינור הארכה.

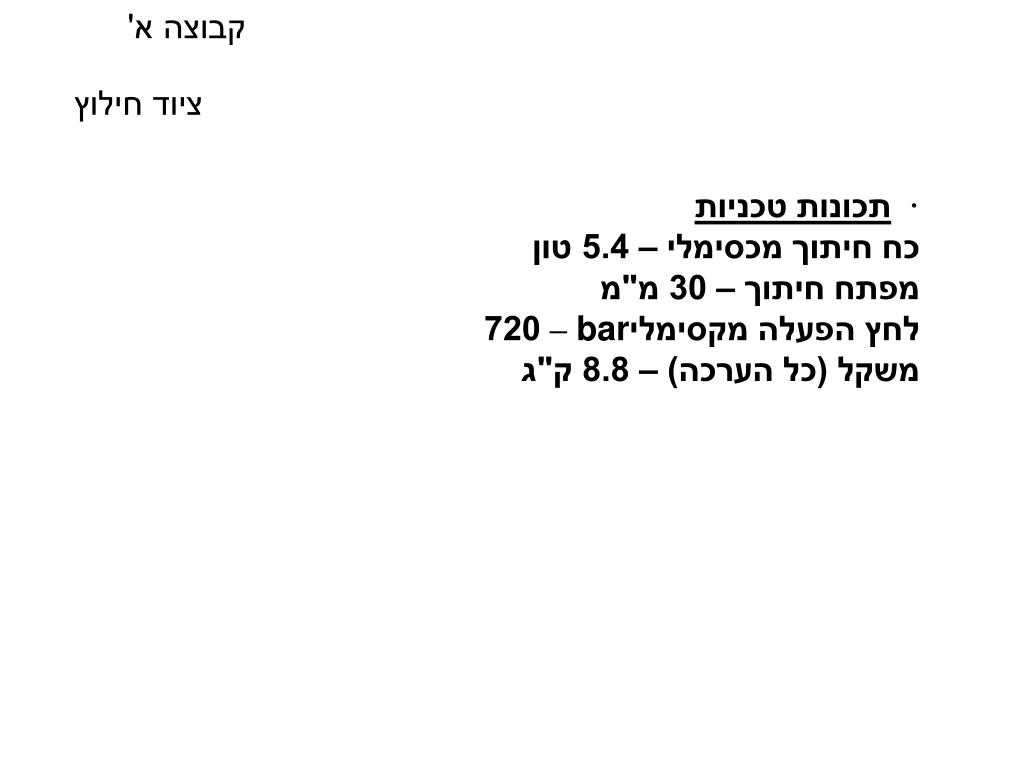

20. קבוצה א' ציוד חילוץ ·תכונות טכניות כח חיתוך מכסימלי – 5.4 טון מפתח חיתוך – 30 מ"מ לחץ הפעלה מקסימלי– bar720 משקל (כל הערכה) – 8.8 ק"ג

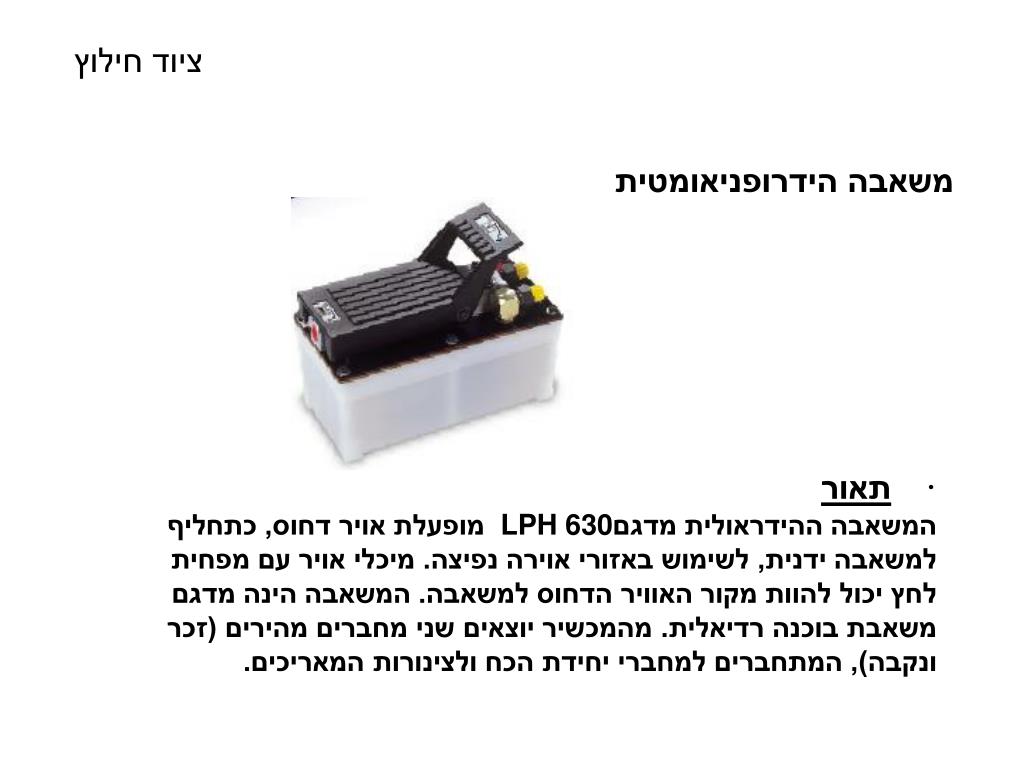

21. ציוד חילוץ משאבה הידרופניאומטית ·תאור המשאבה ההידראולית מדגם LPH 630 מופעלת אויר דחוס, כתחליף למשאבה ידנית, לשימוש באזורי אוירה נפיצה. מיכלי אויר עם מפחית לחץ יכול להוות מקור האוויר הדחוס למשאבה. המשאבה הינה מדגם משאבת בוכנה רדיאלית. מהמכשיר יוצאים שני מחברים מהירים (זכר ונקבה), המתחברים למחברי יחידת הכח ולצינורות המאריכים.

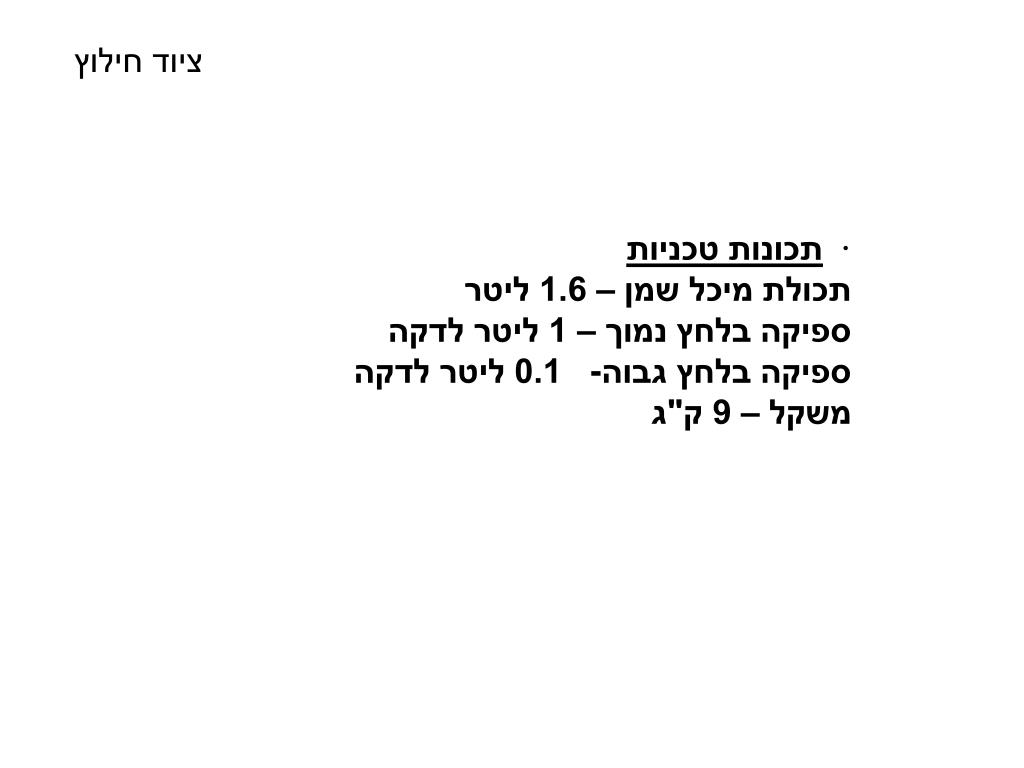

22. ציוד חילוץ ·תכונות טכניות תכולת מיכל שמן – 1.6 ליטר ספיקה בלחץ נמוך – 1 ליטר לדקה ספיקה בלחץ גבוה - 0.1 ליטר לדקה משקל – 9 ק"ג

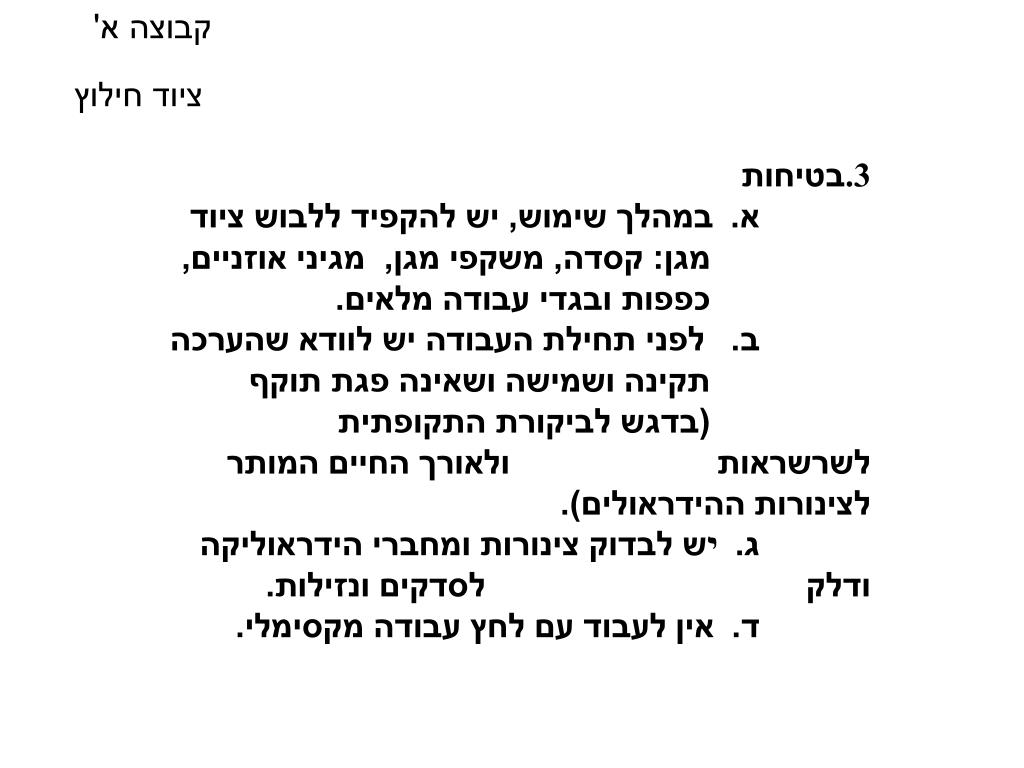

23. קבוצה א' ציוד חילוץ 3.בטיחות א.במהלך שימוש, יש להקפיד ללבוש ציוד מגן: קסדה, משקפי מגן, מגיני אוזניים, כפפות ובגדי עבודה מלאים. ב.לפני תחילת העבודה יש לוודא שהערכה תקינה ושמישה ושאינה פגת תוקף (בדגש לביקורת התקופתית לשרשראות ולאורך החיים המותר לצינורות ההידראולים). ג.  יש לבדוק צינורות ומחברי הידראוליקה ודלק לסדקים ונזילות. ד.אין לעבוד עם לחץ עבודה מקסימלי.

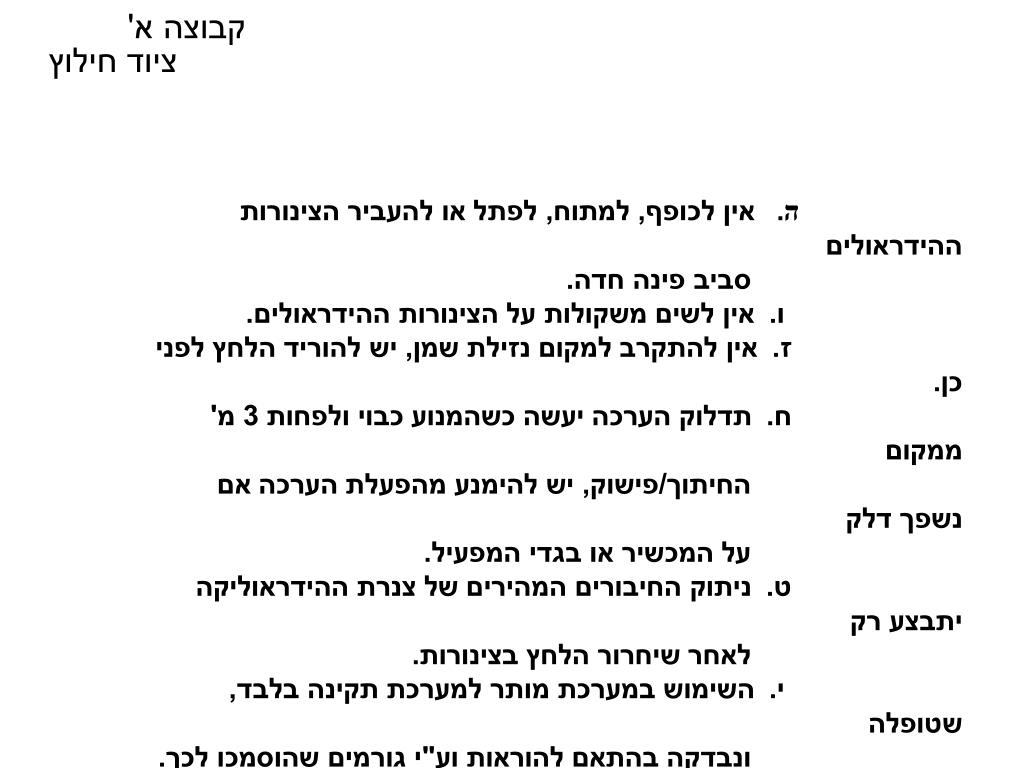

24. קבוצה א' ציוד חילוץ                        ה.אין לכופף, למתוח, לפתל או להעביר הצינורות ההידראולים סביב פינה חדה. ו.אין לשים משקולות על הצינורות ההידראולים. ז.אין להתקרב למקום נזילת שמן, יש להוריד הלחץ לפני כן. ח.תדלוק הערכה יעשה כשהמנוע כבוי ולפחות 3 מ' ממקום החיתוך/פישוק, יש להימנע מהפעלת הערכה אם נשפך דלק על המכשיר או בגדי המפעיל. ט.ניתוק החיבורים המהירים של צנרת ההידראוליקה יתבצע רק לאחר שיחרור הלחץ בצינורות. י.השימוש במערכת מותר למערכת תקינה בלבד, שטופלה ונבדקה בהתאם להוראות וע"י גורמים שהוסמכו לכך.

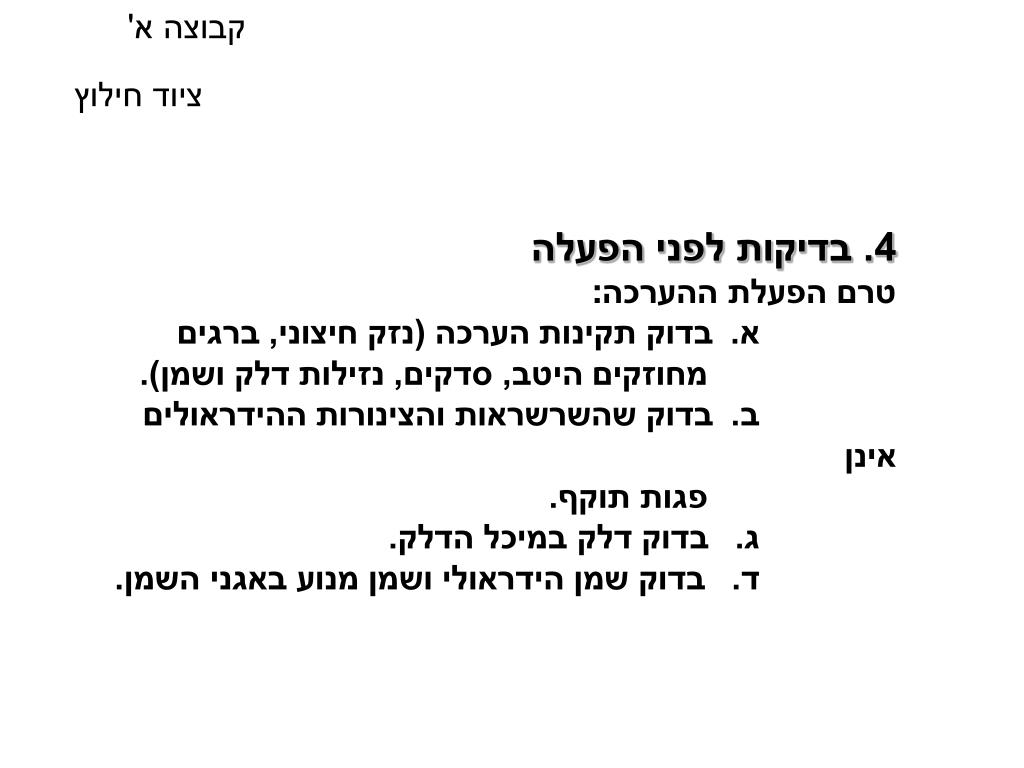

25. קבוצה א' ציוד חילוץ 4. בדיקות לפני הפעלה טרם הפעלת ההערכה: א.בדוק תקינות הערכה (נזק חיצוני, ברגים מחוזקים היטב, סדקים, נזילות דלק ושמן). ב.בדוק שהשרשראות והצינורות ההידראולים אינן פגות תוקף. ג.בדוק דלק במיכל הדלק. ד.בדוק שמן הידראולי ושמן מנוע באגני השמן.

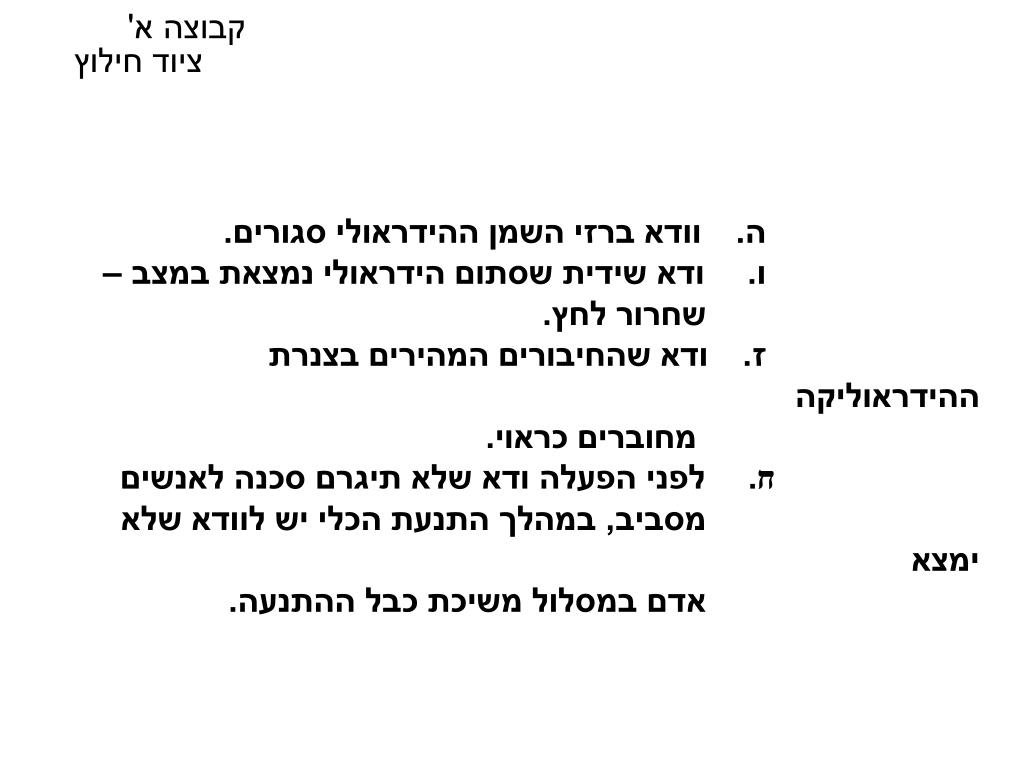

26. קבוצה א' ציוד חילוץ ה.וודא ברזי השמן ההידראולי סגורים. ו.ודא שידית שסתום הידראולי נמצאת במצב – שחרור לחץ. ז.ודא שהחיבורים המהירים בצנרת ההידראוליקה מחוברים כראוי.                         ח.לפני הפעלה ודא שלא תיגרם סכנה לאנשים מסביב, במהלך התנעת הכלי יש לוודא שלא ימצא אדם במסלול משיכת כבל ההתנעה.

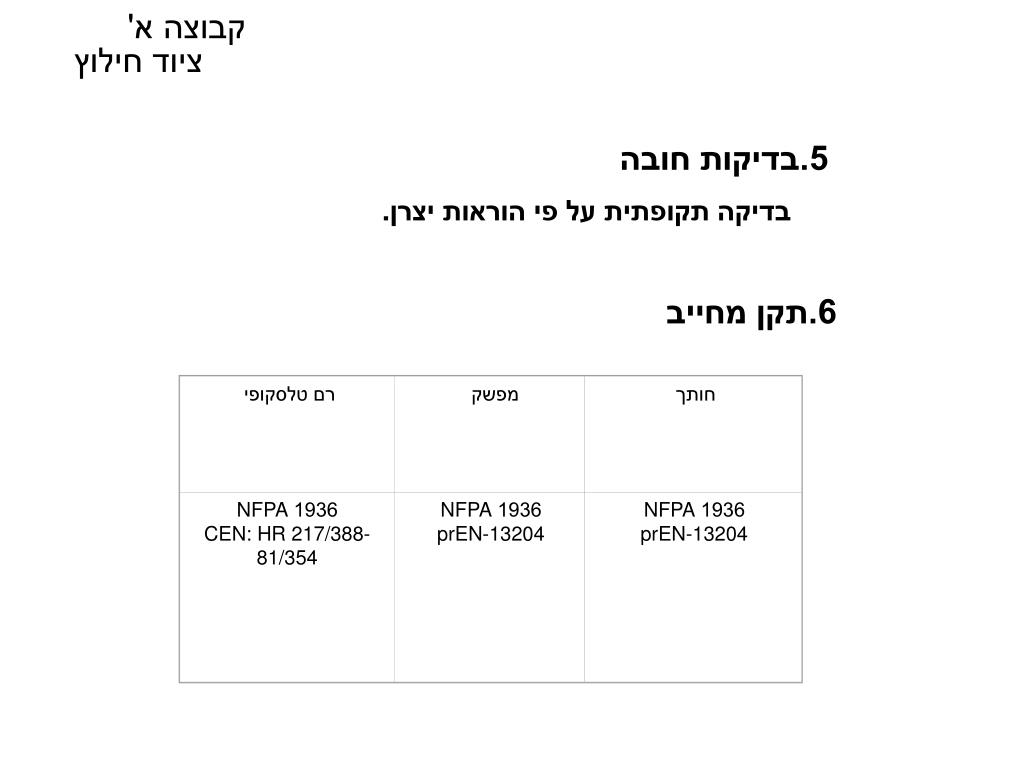

27. קבוצה א' רם טלסקופי מפשק חותך 1936 NFPA CEN: HR 217/388-81/354 1936 NFPA prEN-13204 1936 NFPA prEN-13204 ציוד חילוץ 5.בדיקות חובה בדיקה תקופתית על פי הוראות יצרן. 6.תקן מחייב
