2. 功率放大电路 一、功率放大电路概述 1.定义 是一个能够供给负载足够功率，控制它工作的放大电路；是一个能量转换器，即将直流电源能量转换为交流能量；功放电路通常处于电子设备末级； 2.主要技术指标 输出功率Po：不是质量指标，所需数值按需而定 效率： =Po/PDC Po—输出的正弦交流功率 PDC—直流电源供给的功率 非线性失真系数THD

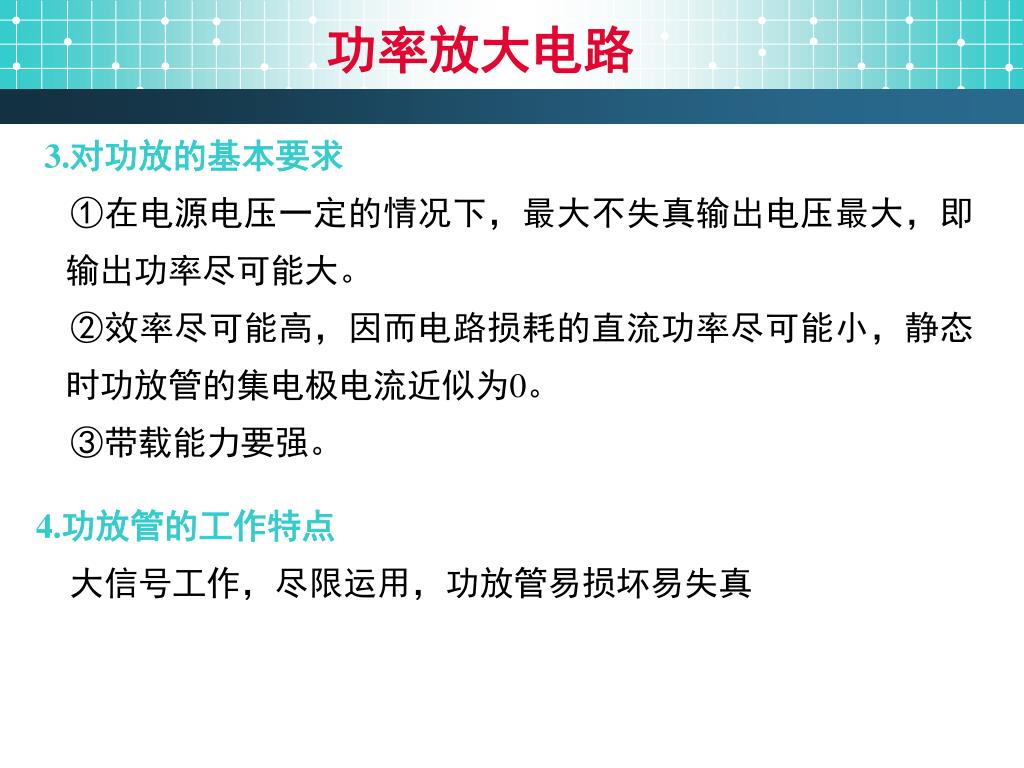

3. 功率放大电路 3.对功放的基本要求 ①在电源电压一定的情况下，最大不失真输出电压最大，即输出功率尽可能大。 ②效率尽可能高，因而电路损耗的直流功率尽可能小，静态时功放管的集电极电流近似为0。 ③带载能力要强。 4.功放管的工作特点 大信号工作，尽限运用，功放管易损坏易失真

4. 功率放大电路 5.功放管的类型 甲类：一个周期内均导通 效率低 乙类：导通角等于180° 效率高 甲乙类：导通角大于180° 效率居中

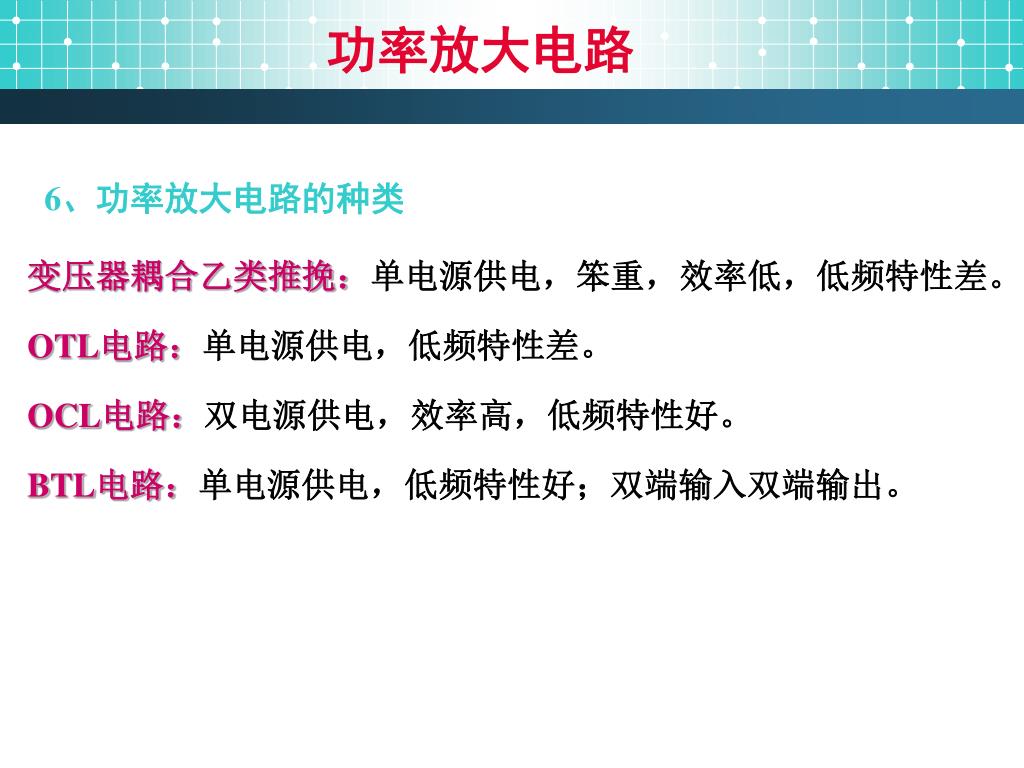

5. 功率放大电路 6、功率放大电路的种类 变压器耦合乙类推挽：单电源供电，笨重，效率低，低频特性差。 OTL电路：单电源供电，低频特性差。 OCL电路：双电源供电，效率高，低频特性好。 BTL电路：单电源供电，低频特性好；双端输入双端输出。
