  1. 건축공사 거푸집 · 동바리 슬래브 붕괴 사례 및 개선 방안 삼성물산(주) 건설부문

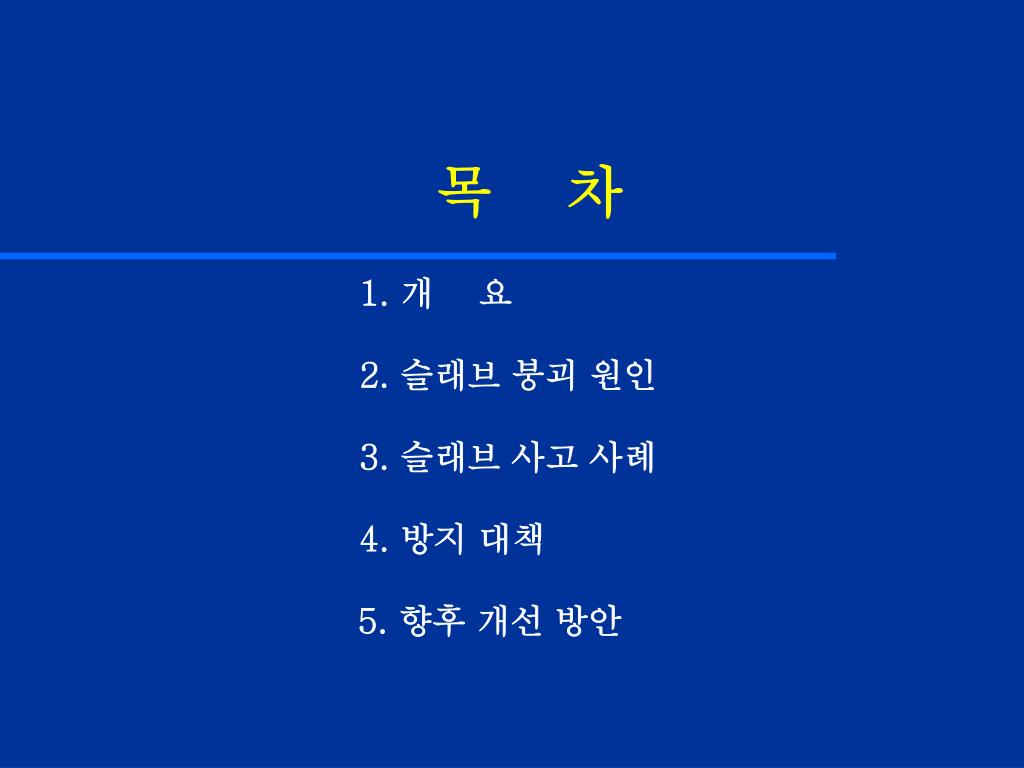

  2. 목 차 1. 개 요 2. 슬래브 붕괴 원인 3. 슬래브 사고 사례 4. 방지 대책 5. 향후 개선 방안

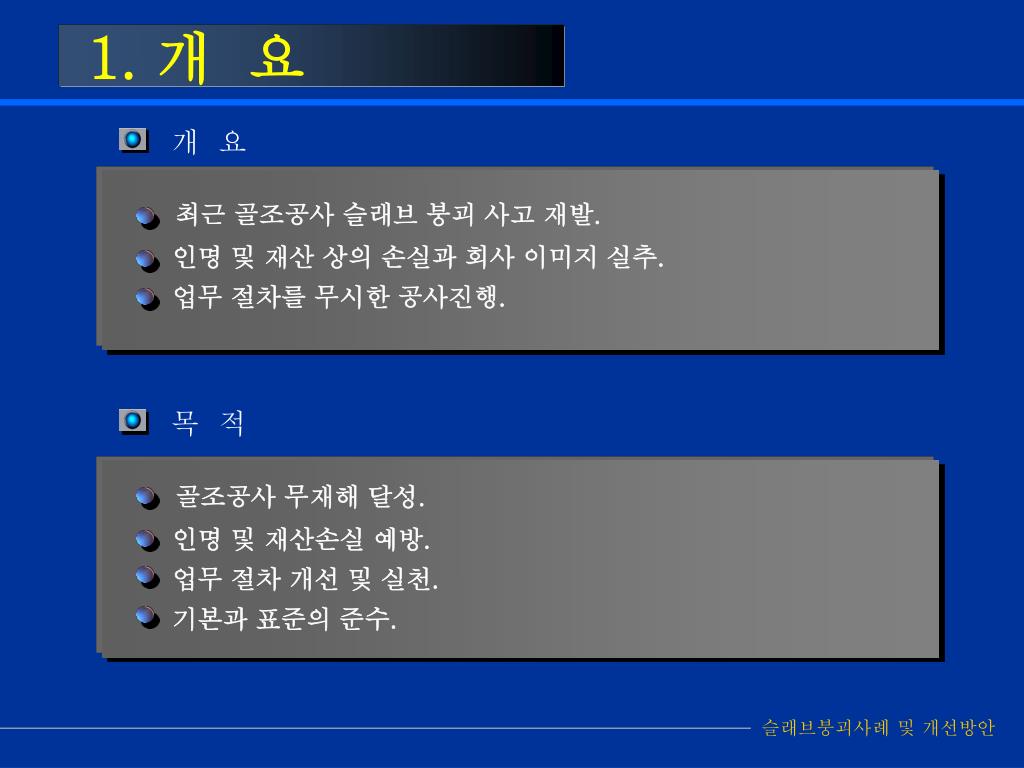

  3. 1. 개 요 개 요 최근 골조공사 슬래브 붕괴 사고 재발. 인명 및 재산 상의 손실과 회사 이미지 실추. 업무 절차를 무시한 공사진행. 목 적 골조공사 무재해 달성. 인명 및 재산손실 예방. 업무 절차 개선 및 실천. 기본과 표준의 준수. 슬래브붕괴사례 및 개선방안

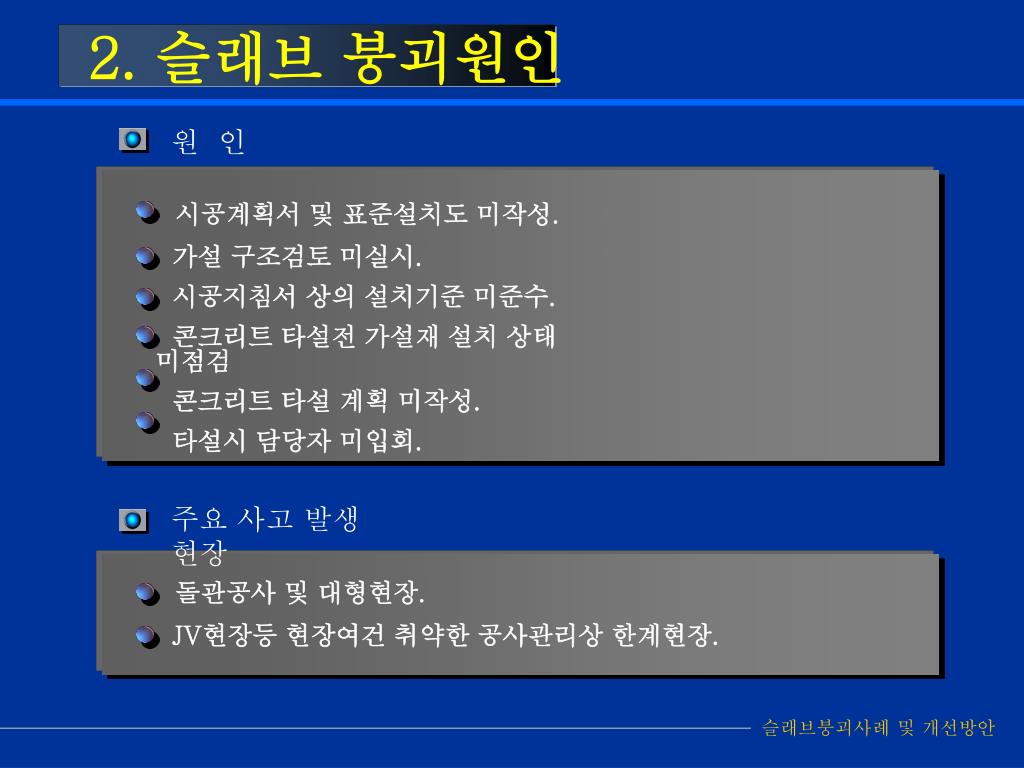

  4. 2. 슬래브 붕괴원인 원 인 시공계획서 및 표준설치도 미작성. 가설 구조검토 미실시. 시공지침서 상의 설치기준 미준수. 콘크리트 타설전 가설재 설치 상태 미점검 콘크리트 타설 계획 미작성. 타설시 담당자 미입회. 주요 사고 발생 현장 돌관공사 및 대형현장. JV현장등 현장여건 취약한 공사관리상 한계현장. 슬래브붕괴사례 및 개선방안

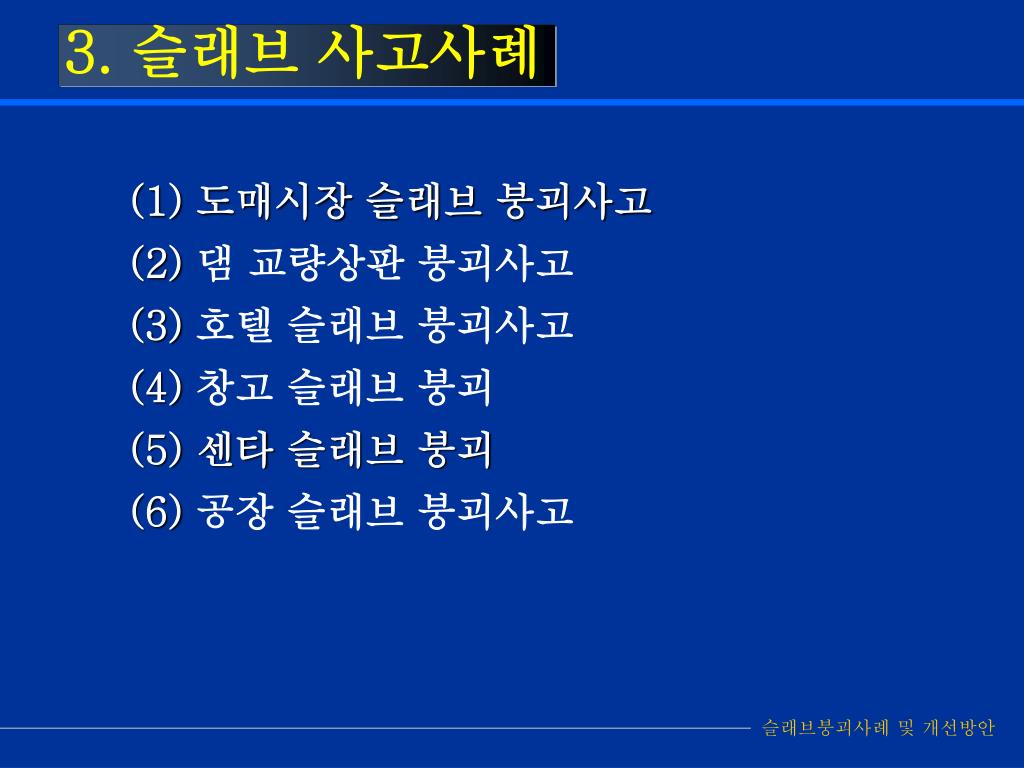

  5. 3. 슬래브 사고사례 (1) 도매시장 슬래브 붕괴사고 (2) 댐 교량상판 붕괴사고 (3) 호텔 슬래브 붕괴사고 (4) 창고 슬래브 붕괴 (5) 센타 슬래브 붕괴 (6) 공장 슬래브 붕괴사고 슬래브붕괴사례 및 개선방안

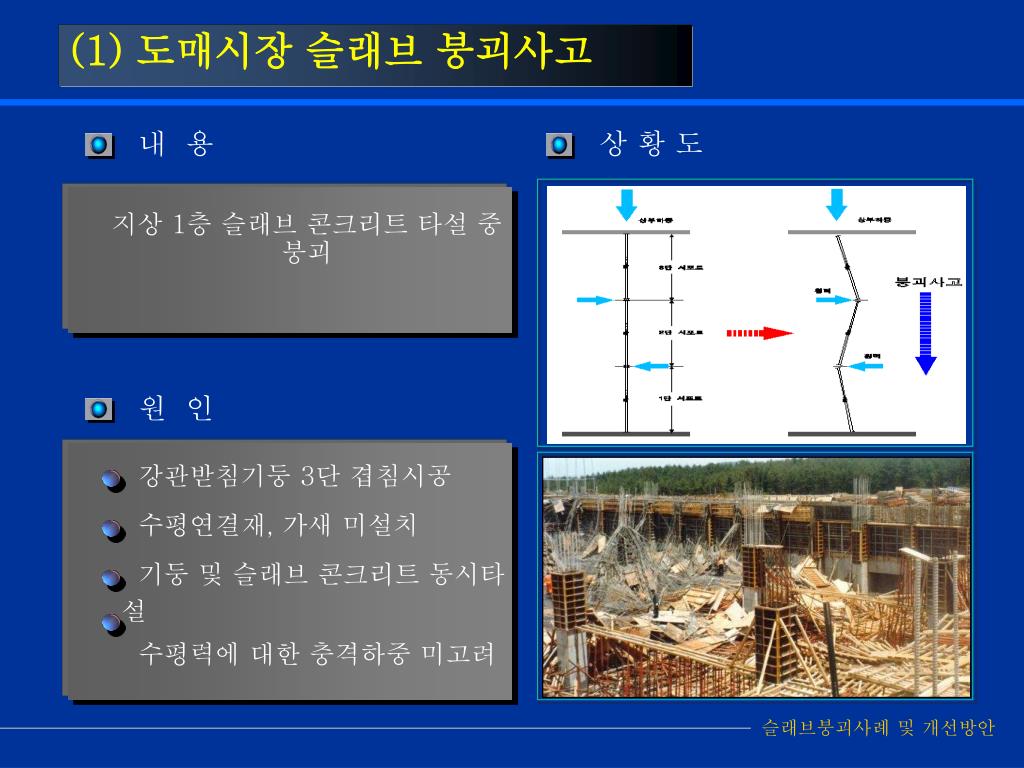

  6. 내 용 상 황 도 (1) 도매시장 슬래브 붕괴사고 원 인 지상 1층 슬래브 콘크리트 타설 중 붕괴 강관받침기둥 3단 겹침시공 수평연결재, 가새 미설치 기둥 및 슬래브 콘크리트 동시타설 수평력에 대한 충격하중 미고려 슬래브붕괴사례 및 개선방안

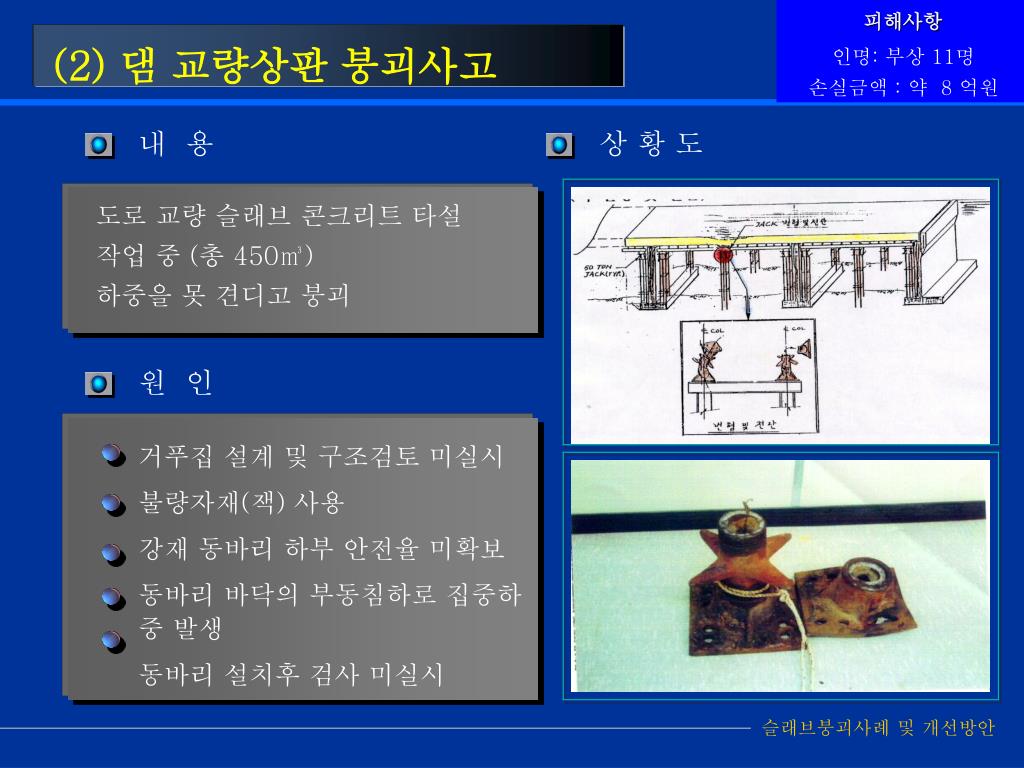

  7. 피해사항 인명: 부상 11명 손실금액 : 약 8 억원 내 용 상 황 도 (2) 댐 교량상판 붕괴사고 원 인 도로 교량 슬래브 콘크리트 타설 작업 중 (총 450㎥) 하중을 못 견디고 붕괴 거푸집 설계 및 구조검토 미실시 불량자재(잭) 사용 강재 동바리 하부 안전율 미확보 동바리 바닥의 부동침하로 집중하중 발생 동바리 설치후 검사 미실시 슬래브붕괴사례 및 개선방안

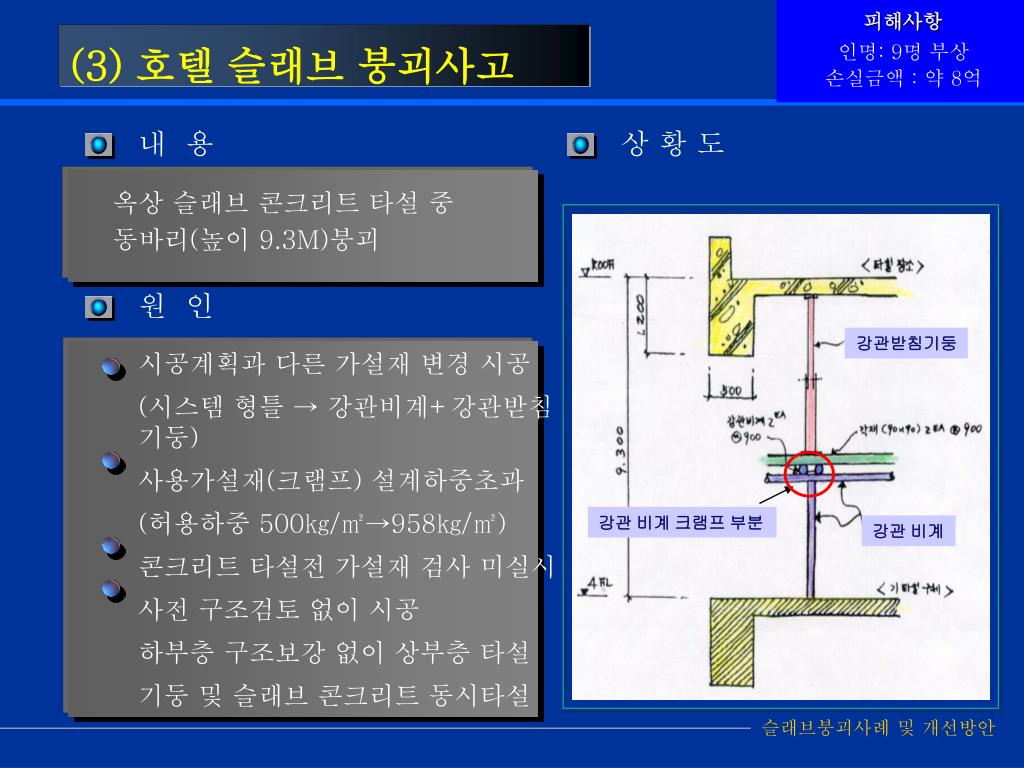

  8. 피해사항 인명: 9명 부상 손실금액 : 약 8억 내 용 상 황 도 (3) 호텔 슬래브 붕괴사고 원 인 강관받침기둥 시공계획과 다른 가설재 변경 시공 (시스템 형틀 → 강관비계+강관받침기둥) 사용가설재(크램프)설계하중초과 (허용하중 500㎏/㎡→958㎏/㎡) 콘크리트 타설전 가설재 검사 미실시 사전 구조검토 없이 시공 하부층 구조보강 없이 상부층 타설 기둥 및 슬래브 콘크리트 동시타설 옥상 슬래브 콘크리트타설 중 동바리(높이 9.3M)붕괴 강관 비계 크램프 부분 강관 비계 슬래브붕괴사례 및 개선방안

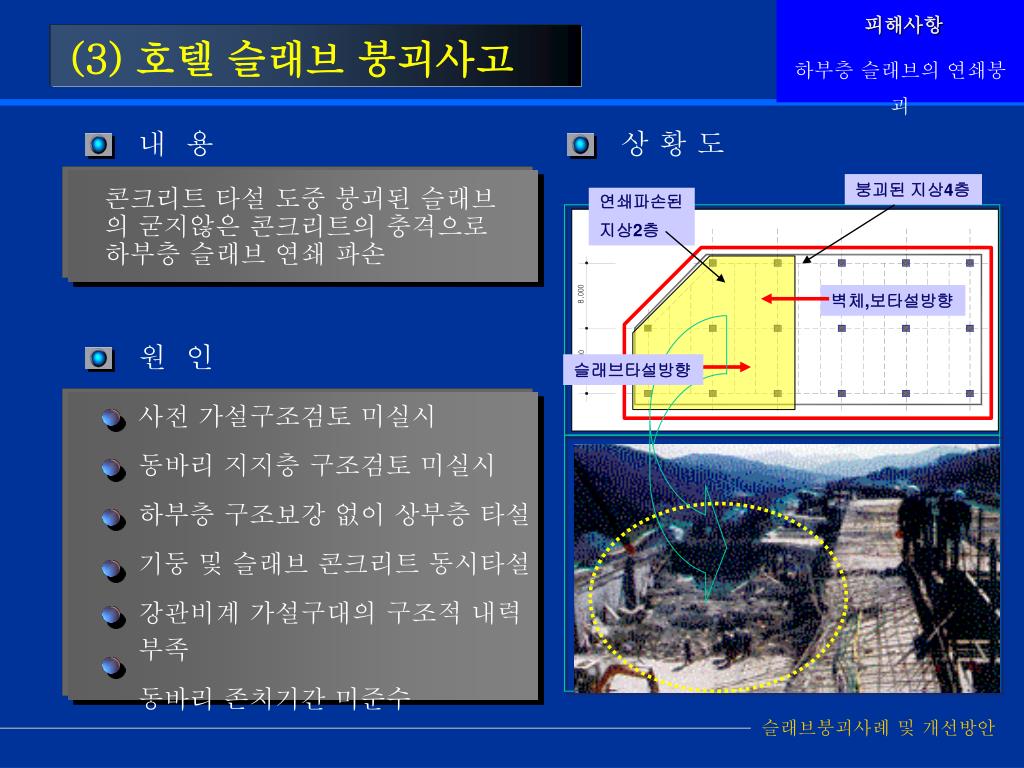

  9. 피해사항 하부층 슬래브의 연쇄붕괴 내 용 상 황 도 (3) 호텔 슬래브 붕괴사고 붕괴된 지상4층 연쇄파손된 지상2층 벽체,보타설방향 원 인 슬래브타설방향 사전 가설구조검토 미실시 동바리 지지층 구조검토 미실시 하부층 구조보강 없이 상부층 타설 기둥 및 슬래브 콘크리트 동시타설 강관비계 가설구대의 구조적 내력 부족 동바리 존치기간 미준수 콘크리트 타설 도중 붕괴된 슬래브의 굳지않은 콘크리트의 충격으로 하부층 슬래브 연쇄 파손 슬래브붕괴사례 및 개선방안

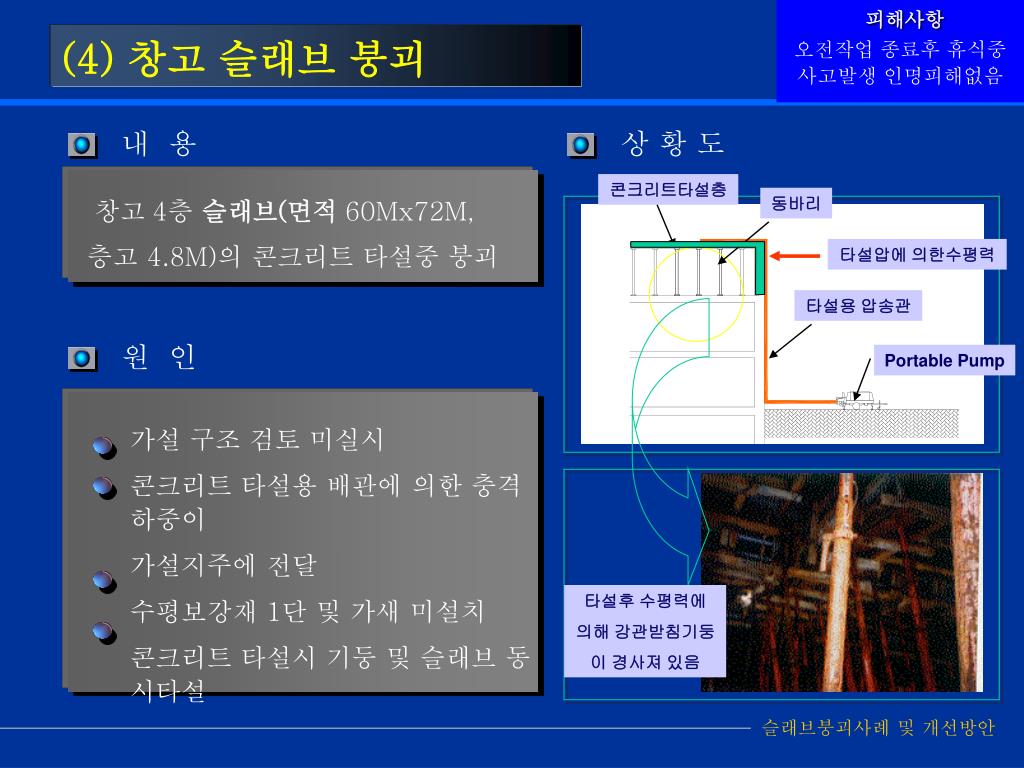

  10. 피해사항 오전작업 종료후 휴식중 사고발생 인명피해없음 내 용 상 황 도 (4) 창고 슬래브 붕괴 콘크리트타설층 창고4층슬래브(면적 60Mx72M, 층고 4.8M)의 콘크리트 타설중 붕괴 동바리 타설압에 의한수평력 타설용 압송관 원 인 Portable Pump 가설 구조 검토 미실시 콘크리트 타설용 배관에 의한 충격하중이 가설지주에 전달 수평보강재 1단 및 가새 미설치 콘크리트 타설시 기둥 및 슬래브 동시타설 타설후 수평력에 의해 강관받침기둥 이 경사져 있음 슬래브붕괴사례 및 개선방안

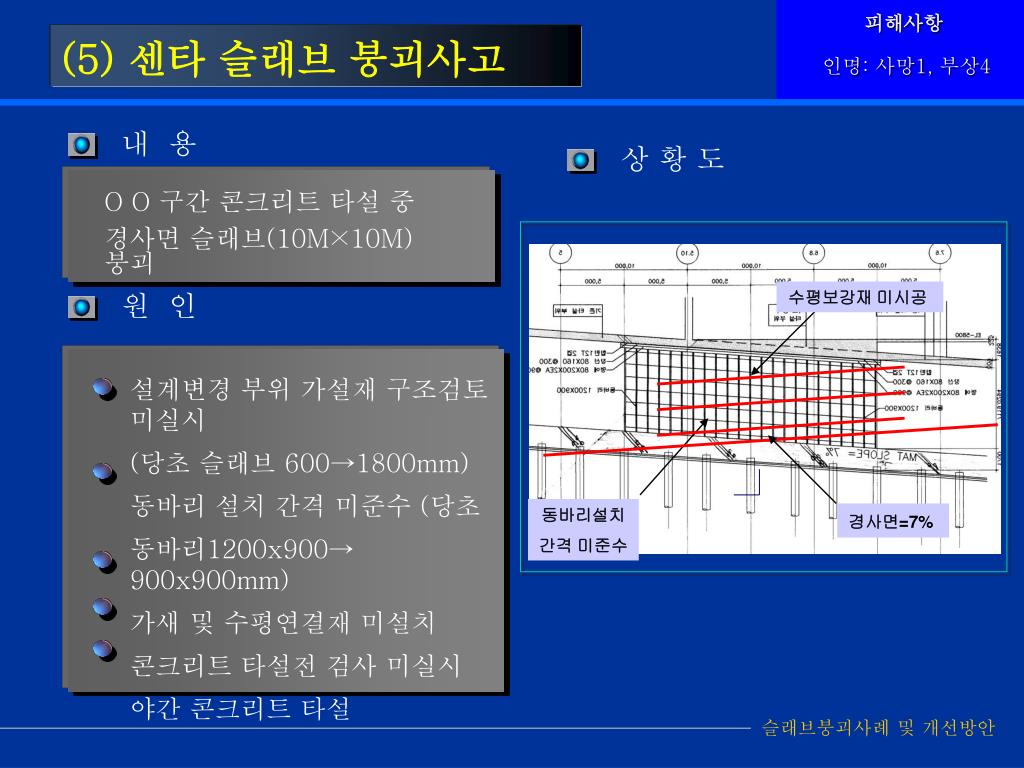

  11. 피해사항 인명: 사망1, 부상4 내 용 (5) 센타 슬래브 붕괴사고 상 황 도 O O 구간콘크리트 타설 중 경사면 슬래브(10M×10M) 붕괴 원 인 수평보강재 미시공 설계변경 부위 가설재 구조검토 미실시 (당초 슬래브 600→1800mm) 동바리 설치 간격 미준수 (당초 동바리1200x900→ 900x900mm) 가새 및 수평연결재 미설치 콘크리트 타설전 검사 미실시 야간 콘크리트 타설 동바리설치 간격 미준수 경사면=7% 슬래브붕괴사례 및 개선방안

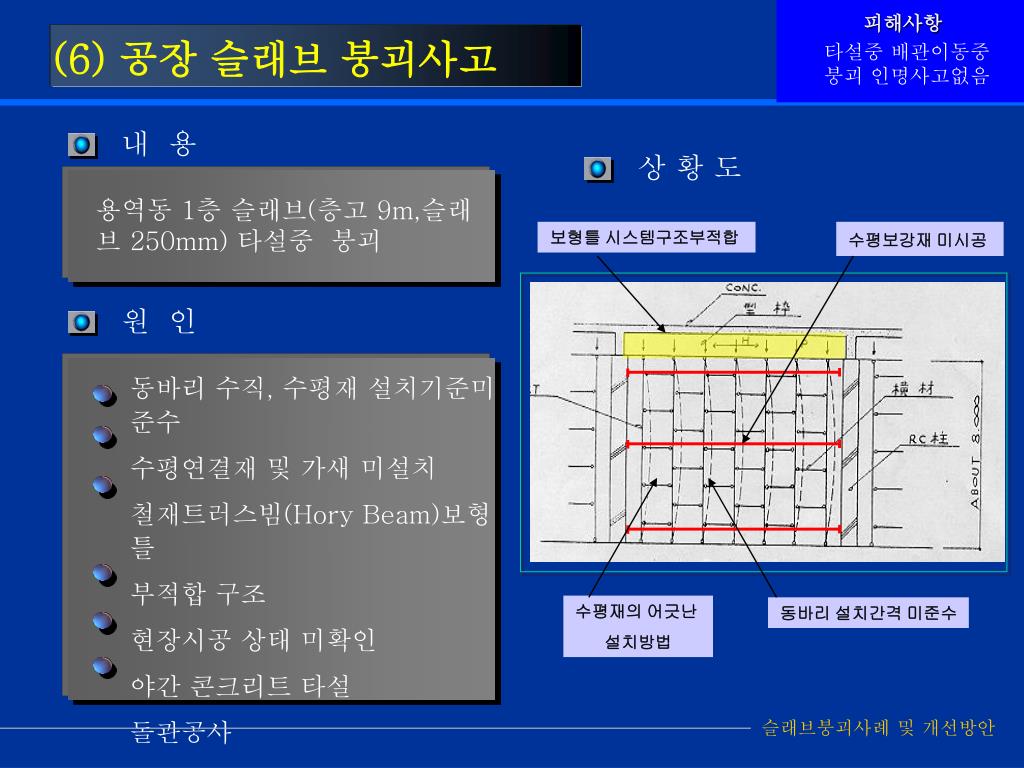

  12. 피해사항 타설중 배관이동중 붕괴 인명사고없음 내 용 (6) 공장 슬래브 붕괴사고 상 황 도 용역동 1층 슬래브(층고 9m,슬래브 250mm) 타설중 붕괴 보형틀 시스템구조부적합 수평보강재 미시공 원 인 동바리 수직, 수평재 설치기준미준수 • 수평연결재 및 가새 미설치 철재트러스빔(Hory Beam)보형틀 부적합 구조 • 현장시공 상태 미확인 • 야간 콘크리트 타설 • 돌관공사 수평재의 어긋난 설치방법 동바리 설치간격 미준수 슬래브붕괴사례 및 개선방안

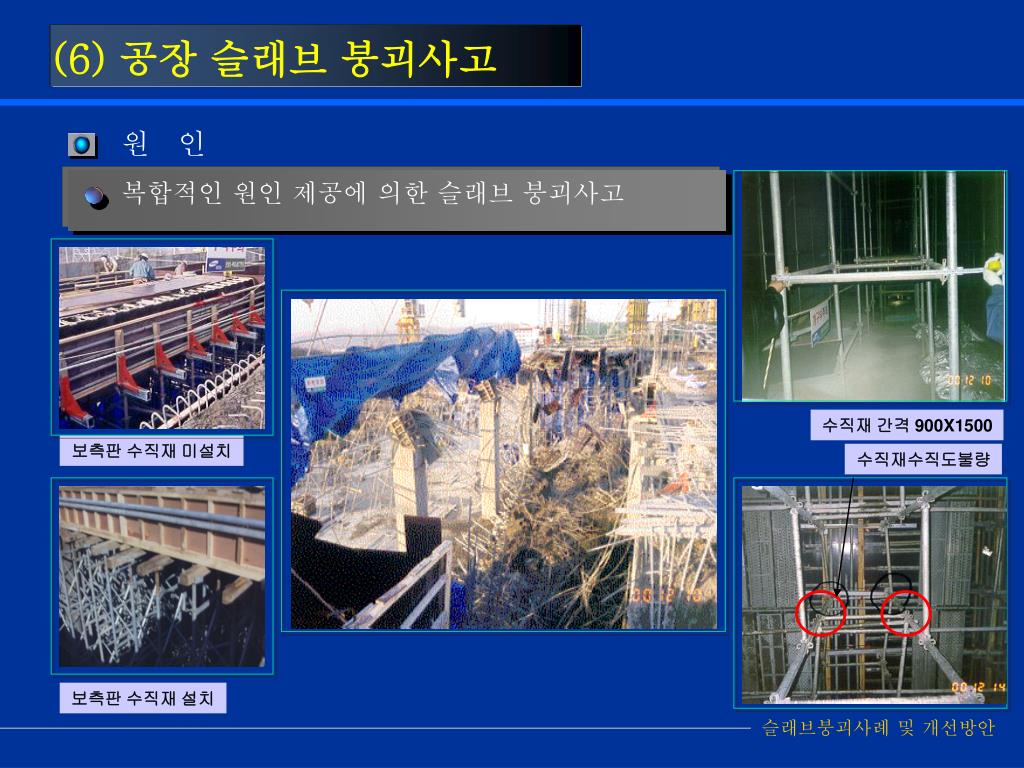

  13. 원 인 (6) 공장 슬래브 붕괴사고 복합적인 원인 제공에 의한 슬래브 붕괴사고 수직재 간격 900X1500 보측판 수직재 미설치 수직재수직도불량 보측판 수직재 설치 슬래브붕괴사례 및 개선방안

  14. Form Tie Φ12@900 수직재 각재 40x50@300 수평재 강관 Φ48.6x2.3@275 Hory Beam@350 Hory Beam@350 수직재 각재 84x84@1200 수평재 강관 Φ48.6x2.3@275 Form Tie Φ12@1200x1ea Form Tie Φ12@900x2ea 측면삼각 철재@1200 측면삼각 철재@900 U-Head @900x1200 U-Head @900x900 멍에 각재 @1200 멍에 각재 @900 System Support @900x1200 System Support @900x900 수평보강재 강관 3단 설치 현장설치 개선안 (6) 공장 슬래브 붕괴사고 • Hory Beam의 수평, 수직력을 보측판의 합판(12mm) 으로 만 지지 보중앙 긴결재미설치 • - 측면 삼각철재 구조용으로 사용 • - 수평보강재 미설치로 수직력에의한 좌굴 및 횡력저항에 취약 • 보측판 수직재 설치 Hory Beam의 수직력 전달 - 보중앙부 긴결재 체결 • 측면 삼각철재 전도방지용으로 만 사용 • 수평보강재의 설치로 수직력에 의한 좌굴 및 횡력저항 슬래브붕괴사례 및 개선방안

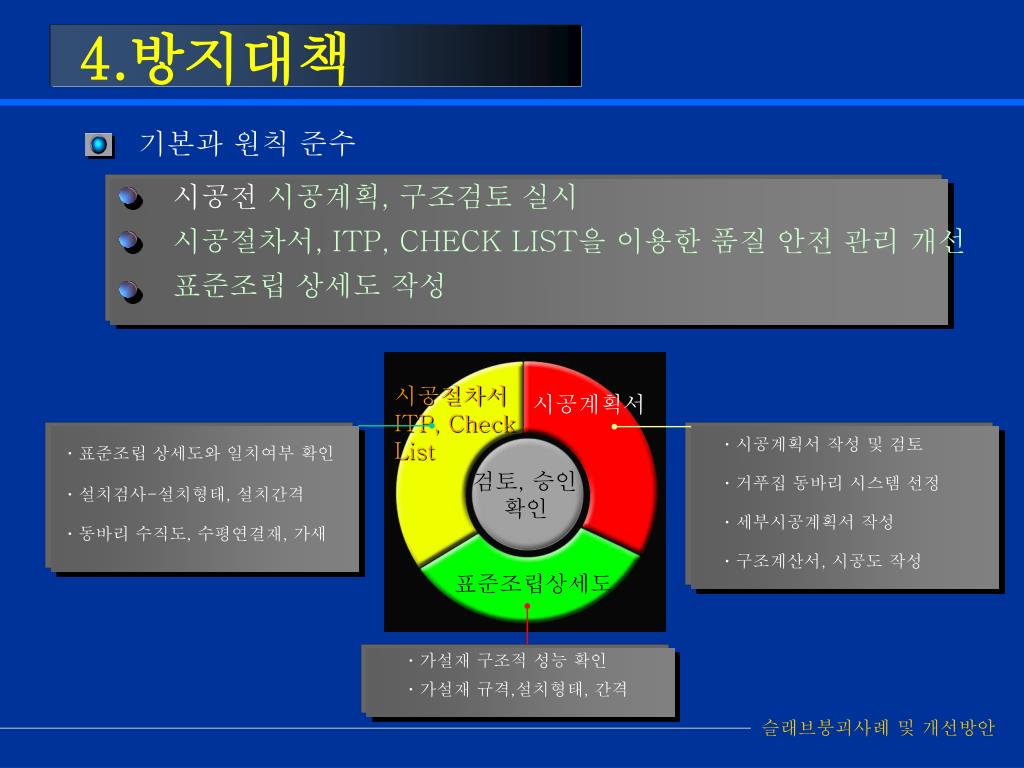

  15. 시공절차서 ITP, Check List 시공계획서 검토, 승인 확인 표준조립상세도 기본과 원칙 준수 4.방지대책 • 시공전 시공계획, 구조검토 실시 • 시공절차서, ITP, CHECK LIST을 이용한 품질 안전 관리 개선 • 표준조립 상세도 작성 ㆍ시공계획서 작성 및 검토 ㆍ거푸집 동바리 시스템 선정 ㆍ세부시공계획서 작성 ㆍ구조계산서, 시공도 작성 ㆍ표준조립 상세도와 일치여부 확인 ㆍ설치검사-설치형태, 설치간격 ㆍ동바리 수직도, 수평연결재, 가새 ㆍ가설재 구조적 성능 확인 ㆍ가설재 규격,설치형태, 간격 슬래브붕괴사례 및 개선방안

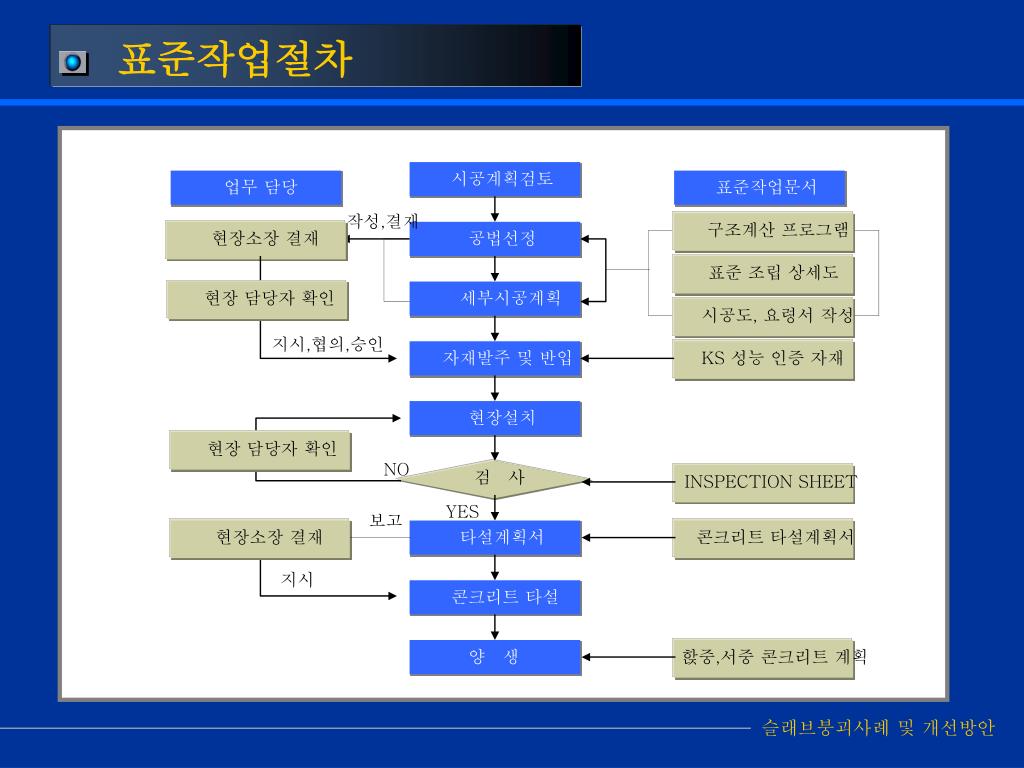

  16. 시공계획검토 업무 담당 표준작업문서 작성,결재 구조계산 프로그램 현장소장 결재 공법선정 표준 조립 상세도 현장 담당자 확인 세부시공계획 시공도, 요령서 작성 지시,협의,승인 자재발주 및 반입 KS 성능 인증 자재 현장설치 현장 담당자 확인 NO 검 사 INSPECTION SHEET YES 보고 현장소장 결재 타설계획서 콘크리트 타설계획서 지시 콘크리트 타설 양 생 핝중,서중 콘크리트 계획 표준작업절차 슬래브붕괴사례 및 개선방안

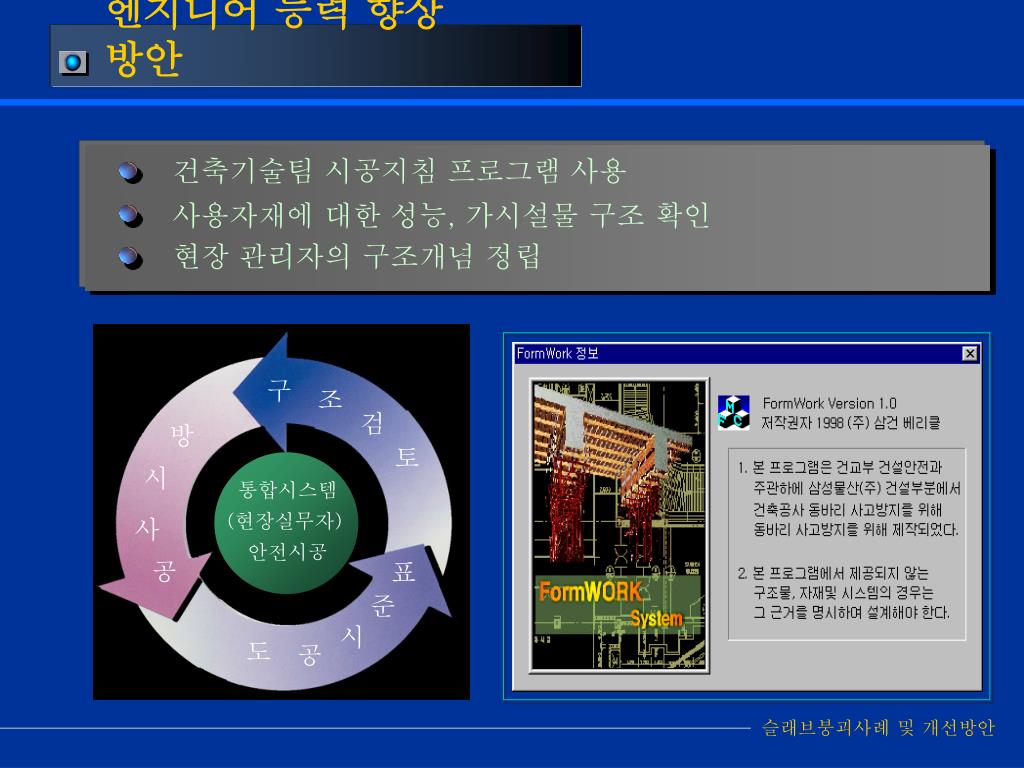

  17. 구 조 검 방 토 시 통합시스템 (현장실무자) 안전시공 사 공 표 준 시 도 공 엔지니어 능력 향상방안 • 건축기술팀 시공지침 프로그램 사용 • 사용자재에 대한 성능, 가시설물 구조 확인 • 현장 관리자의 구조개념 정립 슬래브붕괴사례 및 개선방안

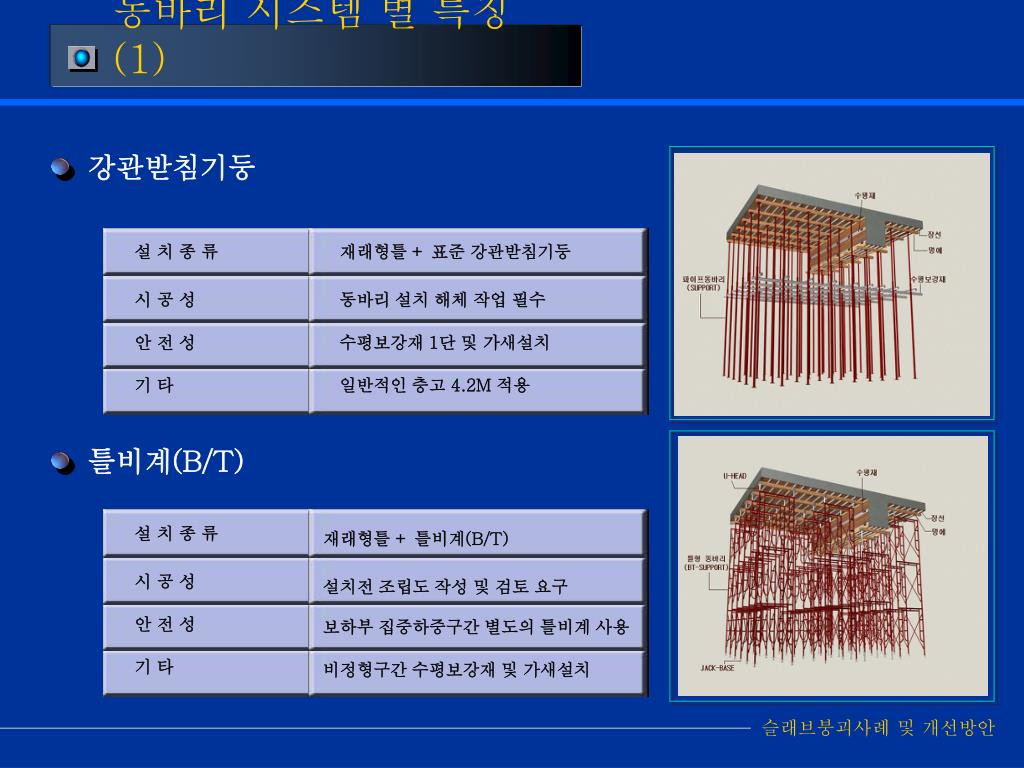

  18. 재래형틀 + 표준 강관받침기둥 동바리 설치 해체 작업 필수 수평보강재 1단 및 가새설치 일반적인 층고 4.2M 적용 재래형틀 + 틀비계(B/T) 설치전 조립도 작성 및 검토 요구 보하부 집중하중구간 별도의 틀비계 사용 비정형구간 수평보강재 및 가새설치 동바리 시스템 별 특징(1) 강관받침기둥 설 치 종 류 시 공 성 안 전 성 기 타 틀비계(B/T) 설 치 종 류 시 공 성 안 전 성 기 타 슬래브붕괴사례 및 개선방안

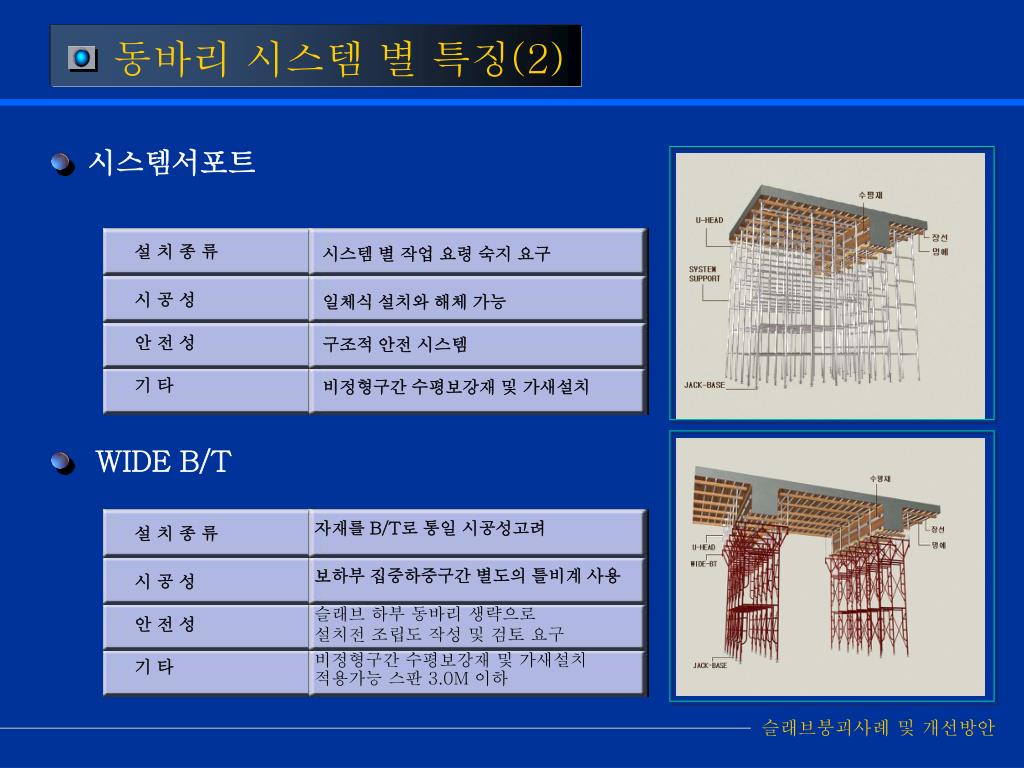

  19. 시스템 별 작업 요령 숙지 요구 일체식 설치와 해체 가능 구조적 안전 시스템 비정형구간 수평보강재 및 가새설치 자재를 B/T로 통일 시공성고려 보하부 집중하중구간 별도의 틀비계 사용 슬래브 하부 동바리 생략으로 설치전 조립도 작성 및 검토 요구 비정형구간 수평보강재 및 가새설치 적용가능 스판 3.0M 이하 동바리 시스템 별 특징(2) 시스템서포트 설 치 종 류 시 공 성 안 전 성 기 타 WIDE B/T 설 치 종 류 시 공 성 안 전 성 기 타 슬래브붕괴사례 및 개선방안

  20. Hory Beam + 틀비계(B/T) 슬래브 하부 동바리 생략으로 작업공간 확보 Hory Beam 작업주의 요구 적용가능 스판 3.8M 이하 Ferro Deck + 틀비계(B/T) 설치전 조립도 작성 및 검토 요구 보측판 데크 고정 설치 주의, 자재야적시 집중하중 금지 적용가능 스판 3.0M 이하 동바리 시스템 별 특징(3) Hory Beam 설 치 종 류 시 공 성 안 전 성 기 타 Ferro Deck 설 치 종 류 시 공 성 안 전 성 기 타 슬래브붕괴사례 및 개선방안

  21. 검정 가설재 사용 가설재 설치시 주의사항 국가 공인 기관 검정 자재 사용 –KS 성능인정 자재 확인 가설재 현장 임의 변경 사용 금지 – 동바리 뒤집어 세우기, 반생 긴결재 대용 등 받침기둥의 수직도 유지 받침기둥의 침하 방지 조치 (다짐,깔판 사용) 받침기둥 2단 이상 연결사용 금지 층고 3.5M 초과시 2M마다 양방향 설치 (층고 4M-1단, 6M-2단, 8M-3단) 수평연결재 의 체결은 전용철물 사용 수평력을 고려하여 교차 가새 설치 수평연결재 및 가새 설치 슬래브붕괴사례 및 개선방안

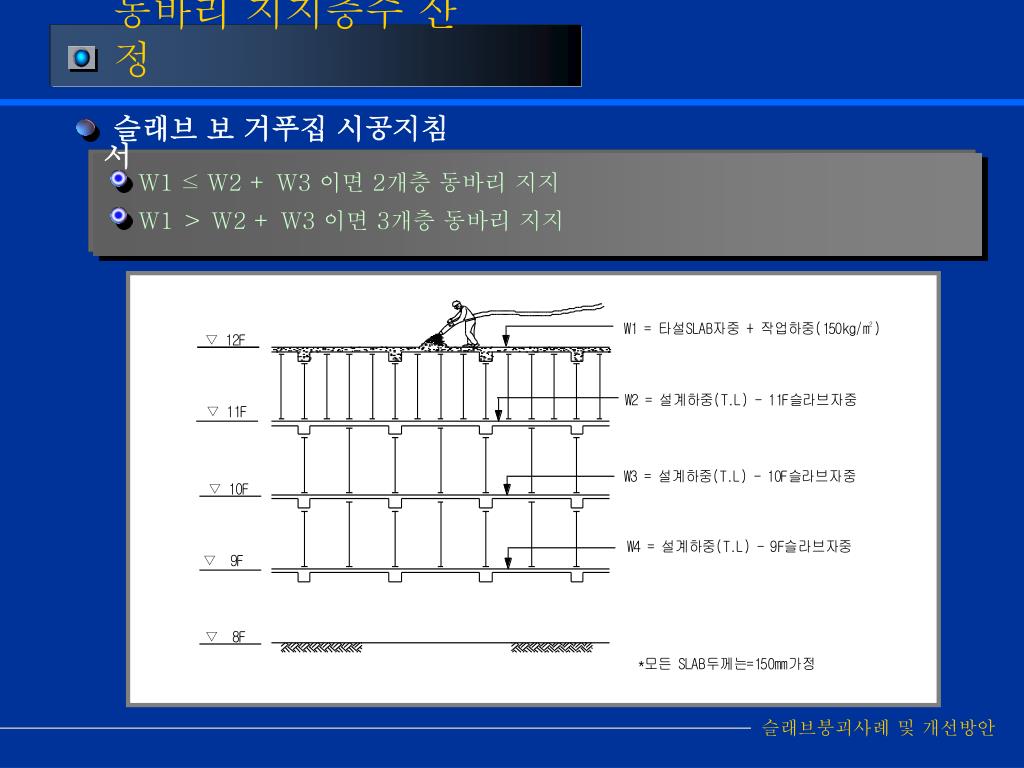

  22. 슬래브 보 거푸집 시공지침서 동바리 지지층수 산정 W1 ≤ W2 + W3 이면 2개층 동바리 지지 W1 ＞ W2 + W3 이면 3개층 동바리 지지 슬래브붕괴사례 및 개선방안

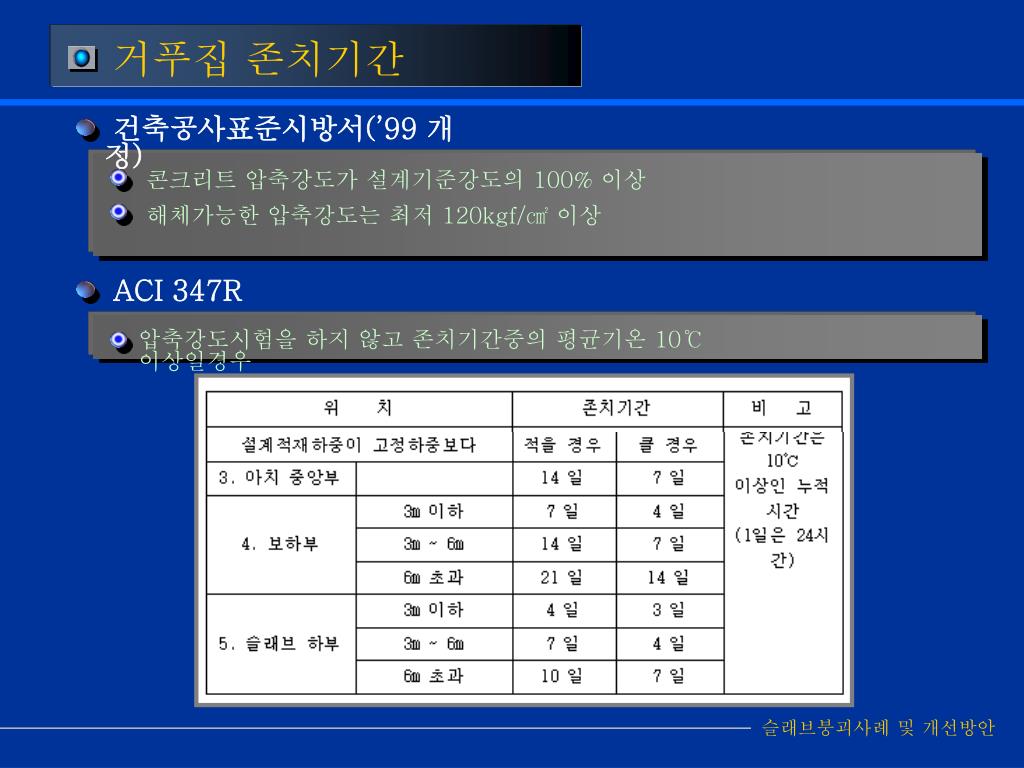

  23. 건축공사표준시방서(’99 개정) 거푸집 존치기간 콘크리트 압축강도가 설계기준강도의 100% 이상 해체가능한 압축강도는 최저 120kgf/㎠ 이상 ACI 347R 압축강도시험을 하지 않고 존치기간중의 평균기온 10℃이상일경우 슬래브붕괴사례 및 개선방안

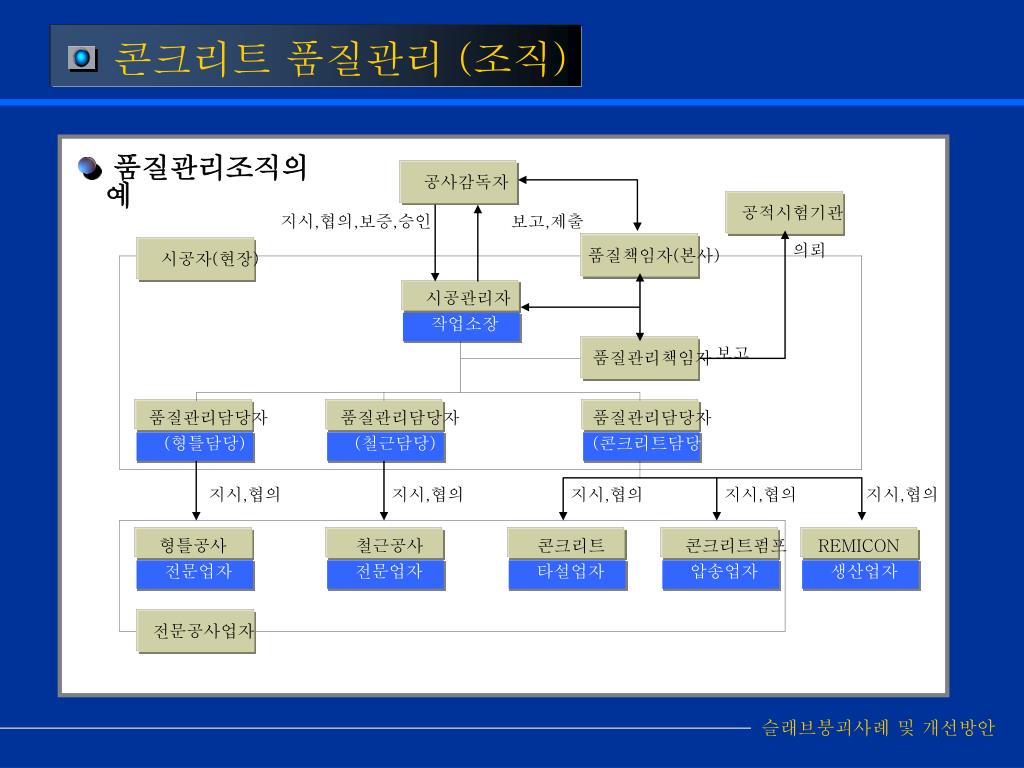

  24. 품질관리조직의 예 공사감독자 공적시험기관 지시,협의,보증,승인 보고,제출 의뢰 품질책임자(본사) 시공자(현장) 시공관리자 작업소장 보고 품질관리책임자 품질관리담당자 품질관리담당자 품질관리담당자 (형틀담당) (철근담당) (콘크리트담당) 지시,협의 지시,협의 지시,협의 지시,협의 지시,협의 형틀공사 철근공사 콘크리트 콘크리트펌프 REMICON 전문업자 전문업자 타설업자 압송업자 생산업자 전문공사업자 콘크리트 품질관리 (조직) 슬래브붕괴사례 및 개선방안

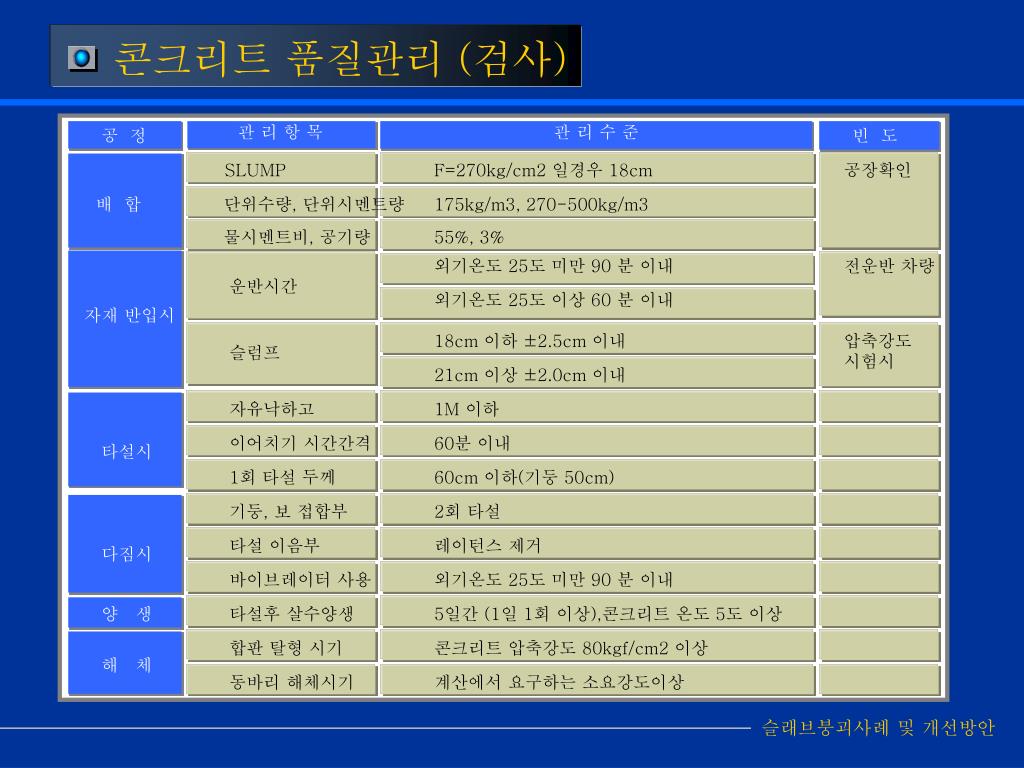

  25. 관 리 항 목 관 리 수 준 공 정 빈 도 SLUMP F=270kg/cm2 일경우 18cm 공장확인 배 합 단위수량, 단위시멘트량 175kg/m3, 270-500kg/m3 물시멘트비, 공기량 55%, 3% 외기온도 25도 미만 90 분 이내 전운반 차량 운반시간 외기온도 25도 이상 60 분 이내 자재 반입시 18cm 이하 ±2.5cm 이내 압축강도 시험시 슬럼프 21cm 이상 ±2.0cm 이내 자유낙하고 1M 이하 이어치기 시간간격 60분 이내 타설시 1회 타설 두께 60cm 이하(기둥 50cm) 기둥, 보 접합부 2회 타설 타설 이음부 레이턴스 제거 다짐시 바이브레이터 사용 외기온도 25도 미만 90 분 이내 양 생 타설후 살수양생 5일간 (1일 1회 이상),콘크리트 온도 5도 이상 합판 탈형 시기 콘크리트 압축강도 80kgf/cm2 이상 해 체 동바리 해체시기 계산에서 요구하는 소요강도이상 콘크리트 품질관리 (검사) 슬래브붕괴사례 및 개선방안

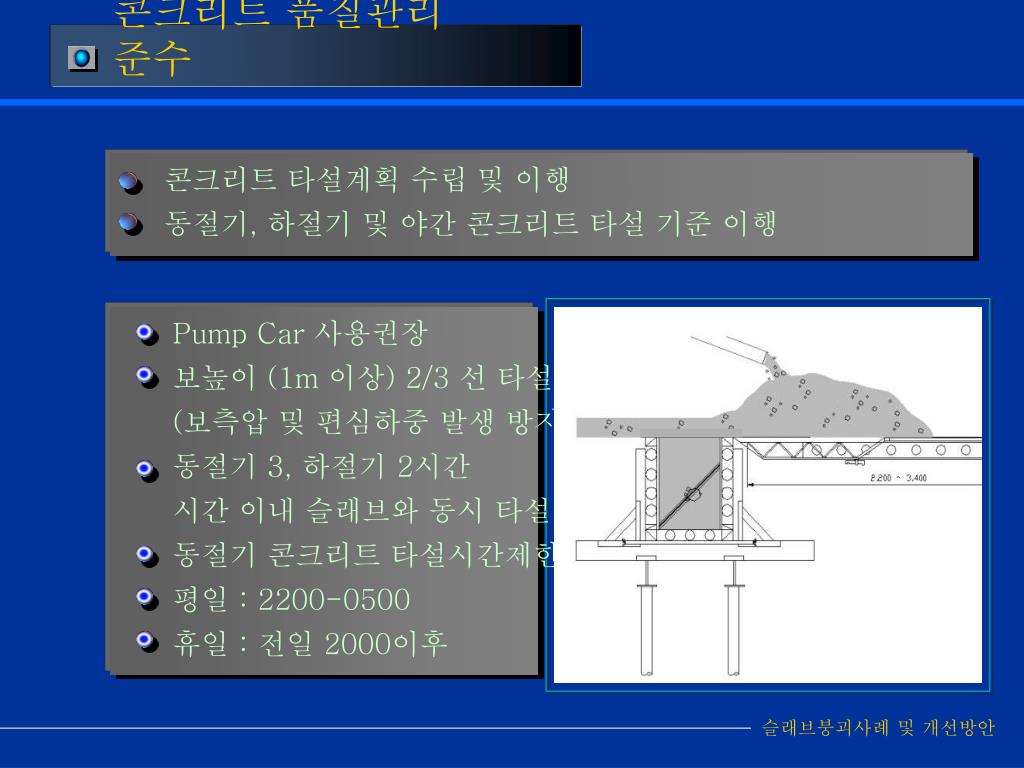

  26. 콘크리트 품질관리 준수 • 콘크리트 타설계획 수립 및 이행 • 동절기, 하절기 및 야간 콘크리트 타설 기준 이행 Pump Car 사용권장 보높이 (1m 이상) 2/3 선 타설 (보측압 및 편심하중 발생 방지) 동절기 3, 하절기 2시간 시간 이내 슬래브와 동시 타설 동절기 콘크리트 타설시간제한 평일 : 2200-0500 휴일 : 전일 2000이후 슬래브붕괴사례 및 개선방안

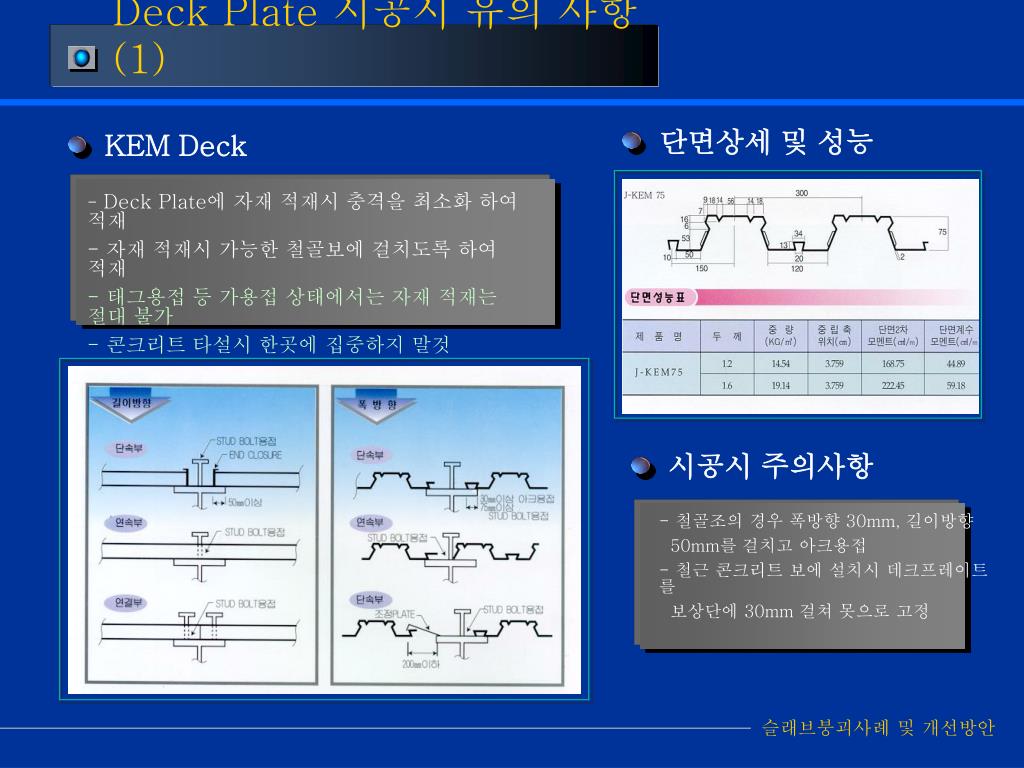

  27. Deck Plate 시공시 유의 사항(1) 단면상세 및 성능 KEM Deck • Deck Plate에 자재 적재시 충격을 최소화 하여 적재 • 자재 적재시 가능한 철골보에 걸치도록 하여 적재 • 태그용접 등 가용접 상태에서는 자재 적재는 절대 불가 • 콘크리트 타설시 한곳에 집중하지 말것 시공시 주의사항 • 철골조의 경우 폭방향 30mm, 길이방향 50mm를 걸치고 아크용접 • 철근 콘크리트 보에 설치시 데크프레이트를 보상단에 30mm 걸쳐 못으로 고정 슬래브붕괴사례 및 개선방안

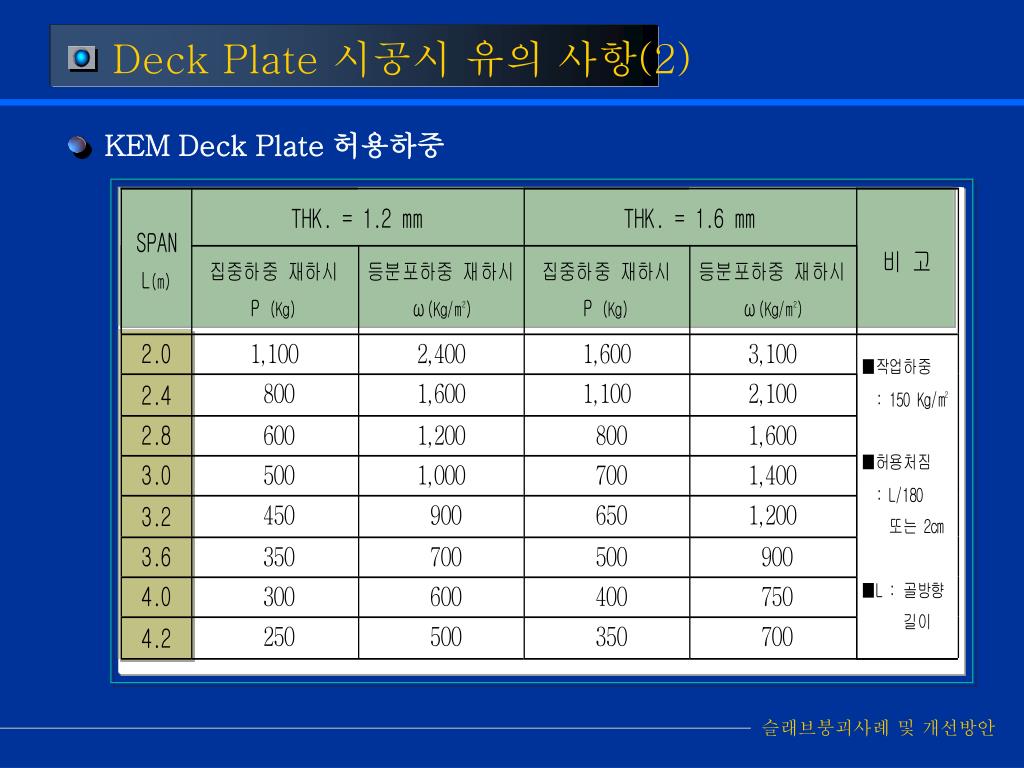

  28. Deck Plate 시공시 유의 사항(2) KEM Deck Plate 허용하중 슬래브붕괴사례 및 개선방안

  29. Deck Plate 시공시 유의 사항(3) 상세도 Ferro Deck 시공시 주의사항 • 상·하 주근 절단 금지 • Lattice용 철선 Φ6 절단 금지 • Latch용 철선 Φ5 절단 금지 • 절단시 확인 후 보강작업 필요 적재시 주의사항 • 자재 양중시 전용철물(슬리퍼)사용 • 슬리퍼의 최대길이 4M 사용 4.0M : 730kg/ea 3.5M : 850kg/ea 3.0M : 1100kg/ea 슬래브붕괴사례 및 개선방안

  30. Deck Plate 시공시 유의 사항(4) 철골조 설치 • 스판 4.0M이상일 경우 동바리 받침을 검토할 것 • 좌우 크랭크가 보측판 상단부에서 10mm 이내에 들도록 설치 - 접합부는 반드시 겹침부를 맞물려 시공 철근콘크리트조 설치 • 단부 못질은 @300 간격으로 설치 • 보형틀의 긴결재 및 동바리의 설치 상태를 확인후 Deck 설치 • 좌우 크랭크가 보측판 상단부에서 10mm 이내에 들도록 설치 슬래브붕괴사례 및 개선방안

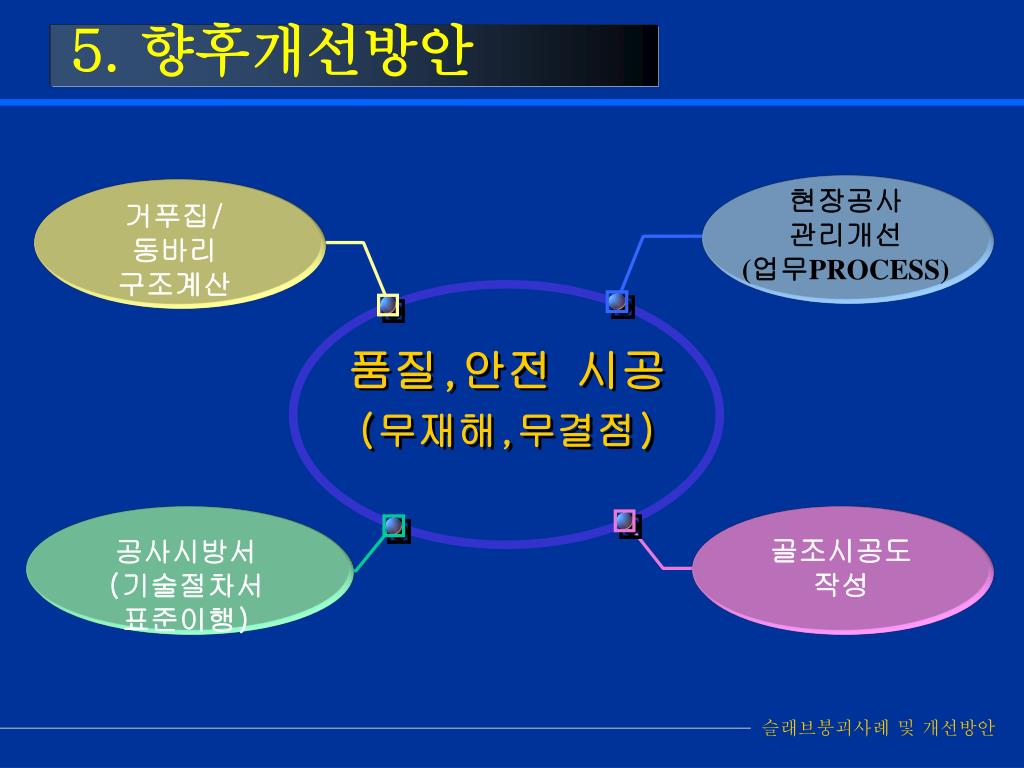

  31. 거푸집/ 동바리 구조계산 현장공사 관리개선 (업무PROCESS) 공사시방서 (기술절차서 표준이행) 골조시공도 작성 5. 향후개선방안 품질,안전 시공 (무재해,무결점) 슬래브붕괴사례 및 개선방안

  32. 감 사 합 니 다.
