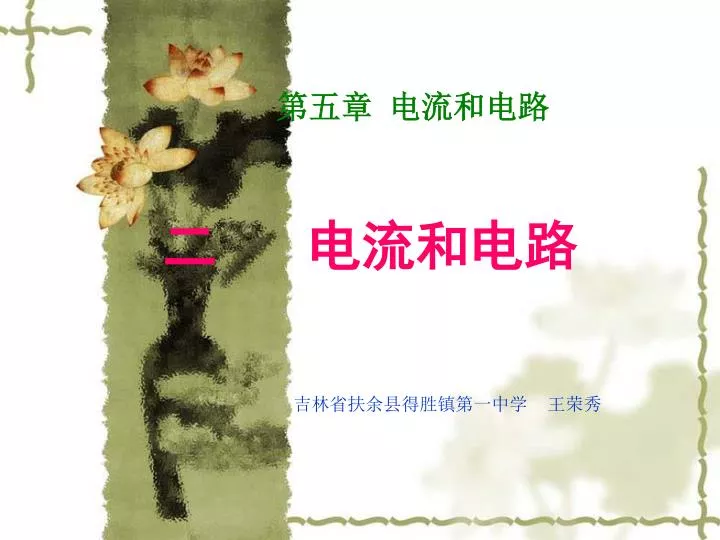

第五章电流和电路 二电流和电路吉林省扶余县得胜镇第一中学王荣秀

学习目标 1.认识电流的形成及其条件，知道电流方向的规定。 2.知道电路的组成及各部分所起的作用。 3.学会按实物电路连接画出对应的电路图。

！任何情况下都不能把电池的两端直接连在一起！想想做做电灯开关电池怎样连接，可以控制灯泡?

1.电荷的定向移动就形成了电流

2.电流的方向： 正电荷移动的方向当电路闭合时，在电源外部的电流的方向：电源正极用电器电源负极想一想：当电流方向发生改变时，灯还会亮吗？

3.二极管 二极管的电流只能从它的一端流向另一端，不能反向流动。（特性：单向导电性）

绝缘体 导体 4.电路的构成提供电能 ①电源： ②用电器：消耗电能 ③开关：控制电路通断 ④导线：提供电荷的流动路径

5.电路图： 用规定的元件符号来表示电路连接情况的图。 - + 实物图电路图画成矩形，横竖要直元件符号不能画在角落连接之间不能断开画电路图的要求

6.电路的三种状态 1.通路：指处处连通的电路。 2.断路（开路）：指某处断开没有电流通过的电路。 3.短路：直接用导线把电源正负极连接起来中间不经过用电器的电路。 × （出现短路会损坏电源，是不允许的）

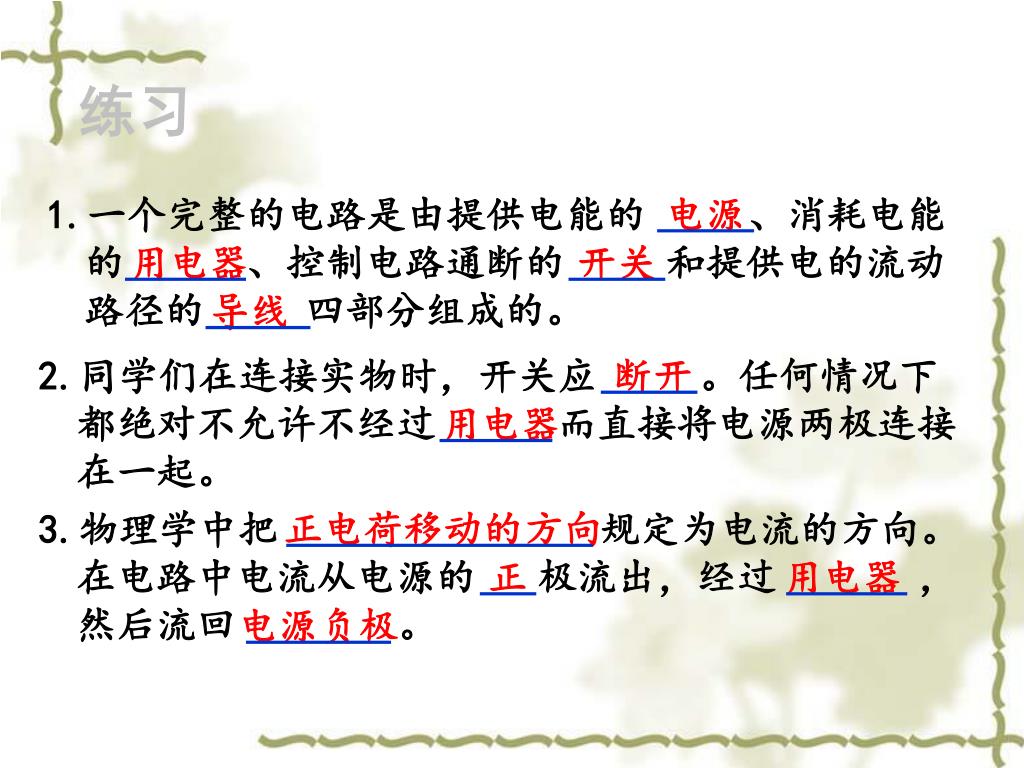

练习 1.一个完整的电路是由提供电能的、消耗电能的、控制电路通断的和提供电的流动路径的四部分组成的。电源用电器开关导线 2.同学们在连接实物时，开关应。任何情况下都绝对不允许不经过而直接将电源两极连接在一起。断开用电器 3.物理学中把规定为电流的方向。在电路中电流从电源的极流出，经过，然后流回。正电荷移动的方向正用电器电源负极

想想议议 M 下面图甲画的是某人连接的电路。小电动机能转吗？在图乙中连接正确的电路并画出电路图和电流方向。

动手动脑学物理 1.图甲是玩具电风扇的电路图，请在图乙中连接它的电路。（注意：连接时导线不能交叉）

电子门铃 电子门铃 2.在下图中连接电子门铃的电路，并画出它的电路图。电子门铃可以用这样的符号代表。

3.下图是常用手电筒的剖面图，观察它的结构。按下按纽时，电路是怎样接通的？画出它的电路图。3.下图是常用手电筒的剖面图，观察它的结构。按下按纽时，电路是怎样接通的？画出它的电路图。

小结 4.电路的构成：电源、用电器、开关和导线 1.电荷的定向移动就形成了电流 2.把正电荷移动的方向规定为电流的方向 3.二极管的特性：单向导电性 5.电路元件及其符号 6.电路图：用规定的元件符号来表示电路连接情况的图 7.电路的三种状态：通路、断路和短路
