系统辨识

1. 系统辨识 2011-2012学年第二学期第四讲 王国利 信息科学与技术学院 中山大学

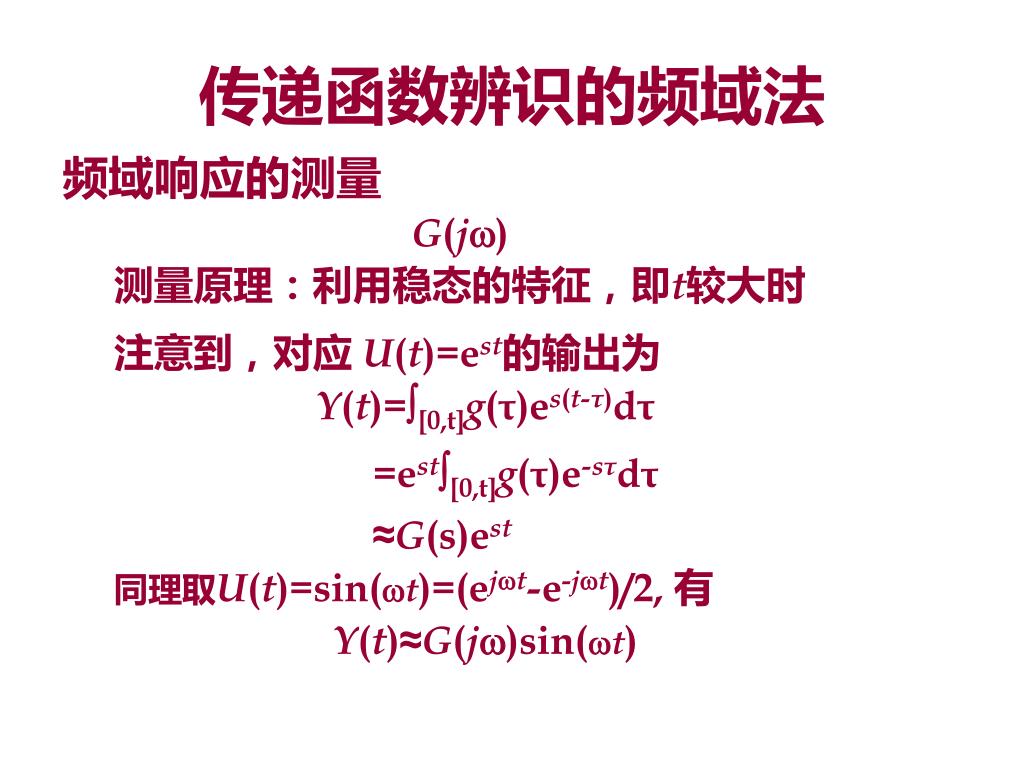

2. 传递函数辨识的频域法 频域响应的测量 G(j) 测量原理：利用稳态的特征，即t较大时 注意到，对应 U(t)=est的输出为 Y(t)=[0,t]g(τ)es(t-τ)dτ =est[0,t]g(τ)e-sτdτ ≈G(s)est 同理取U(t)=sin(t)=(ejt-e-jt)/2, 有 Y(t)≈G(j)sin(t)

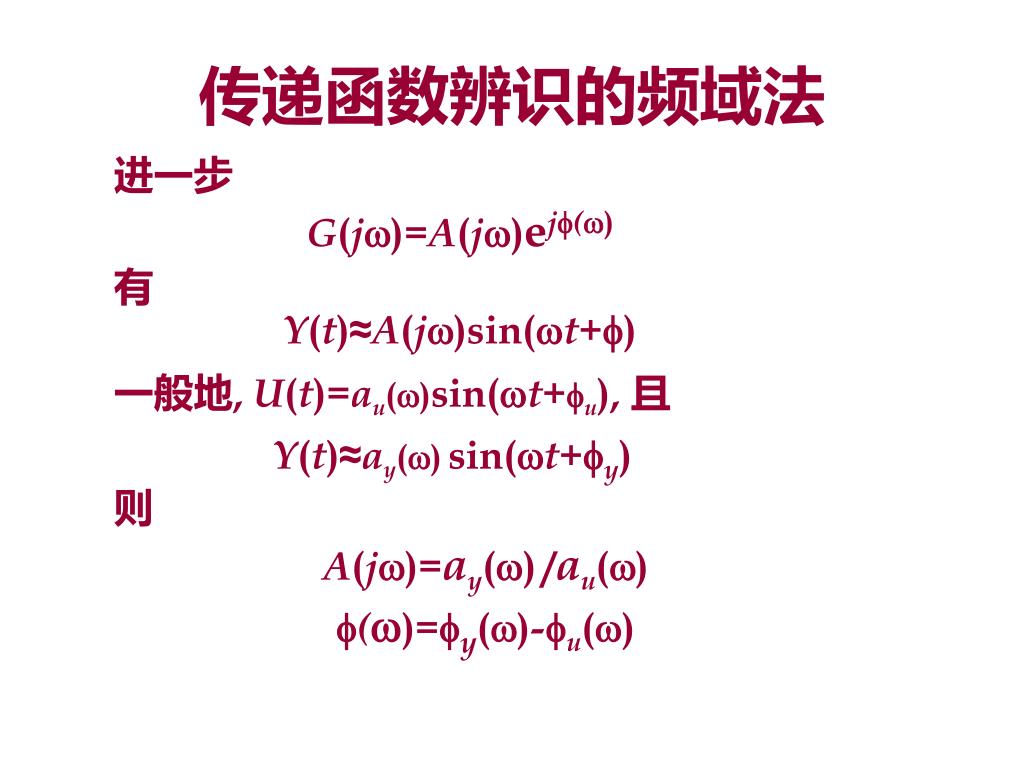

3. 传递函数辨识的频域法 进一步 G(j)=A(j)ej() 有 Y(t)≈A(j)sin(t+) 一般地, U(t)=au()sin(t+u), 且 Y(t)≈ay()sin(t+y) 则 A(j)=ay()/au() ()=y()-u()

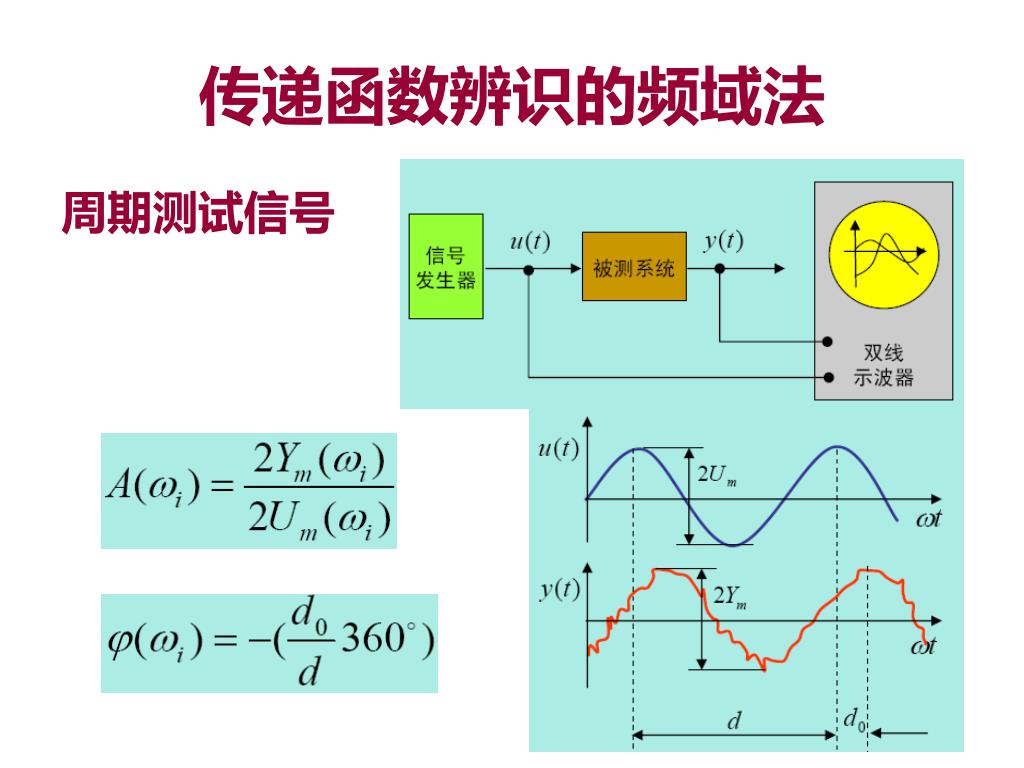

4. 传递函数辨识的频域法 周期测试信号

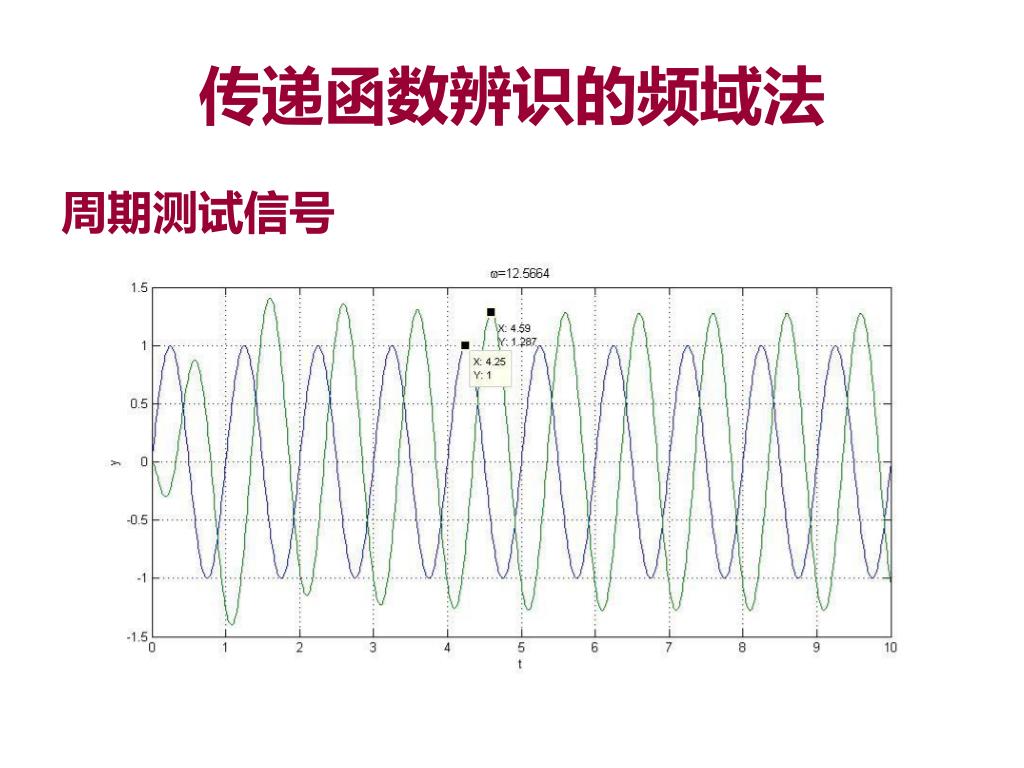

5. 传递函数辨识的频域法 周期测试信号

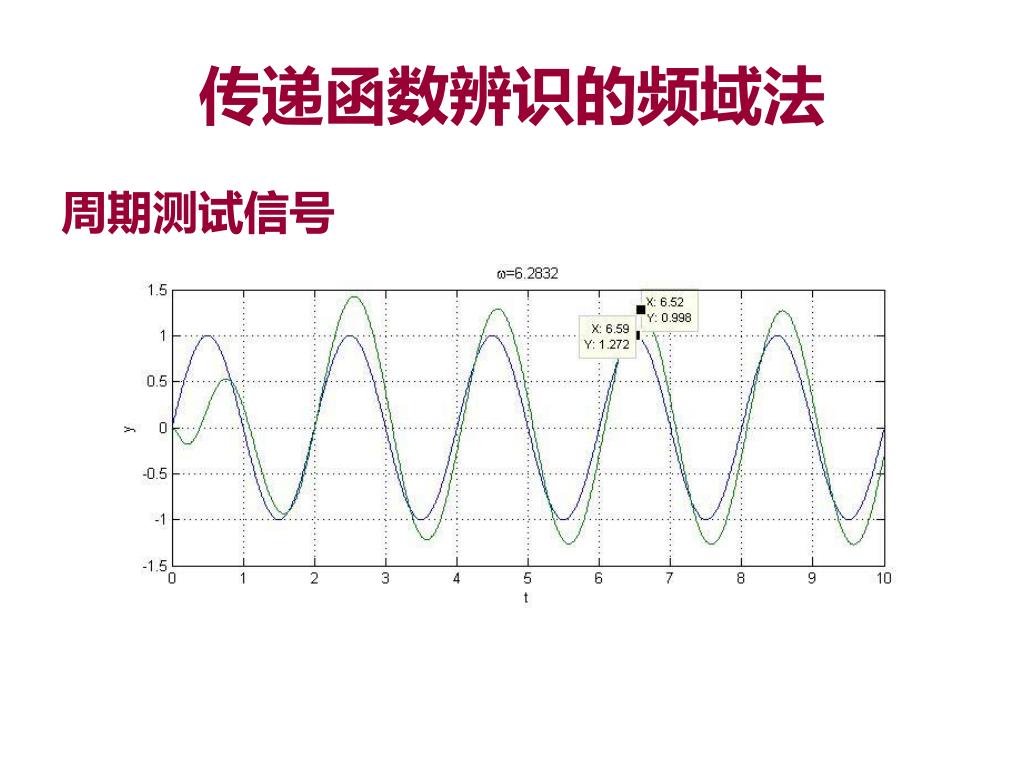

6. 传递函数辨识的频域法 周期测试信号

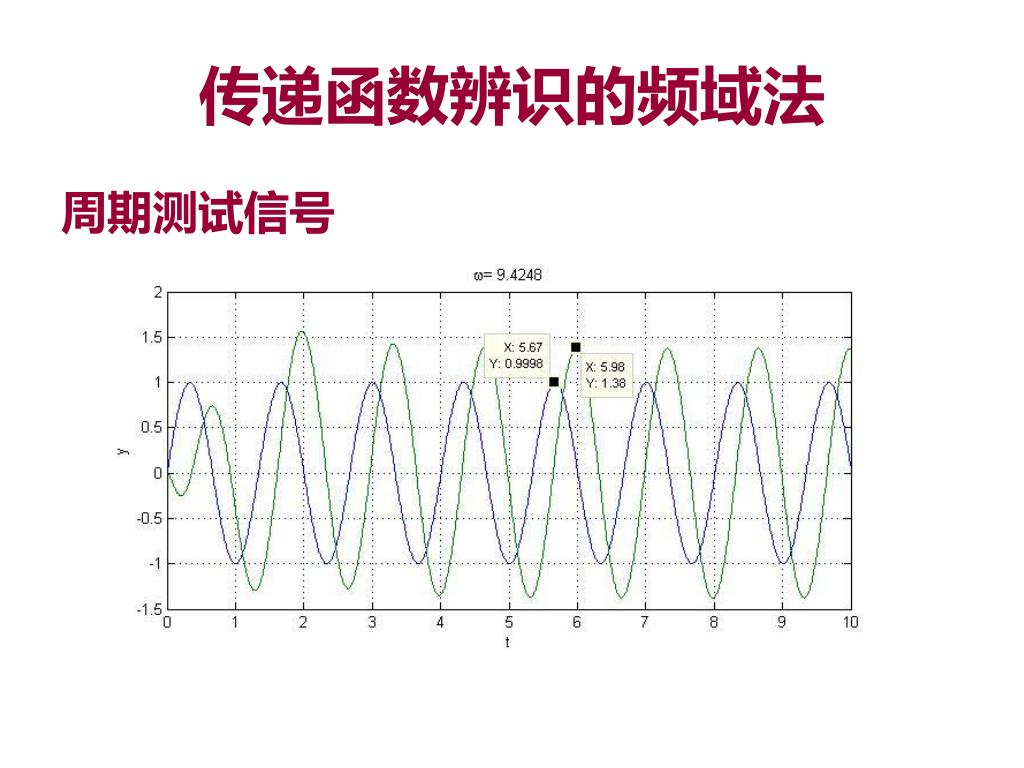

7. 传递函数辨识的频域法 周期测试信号

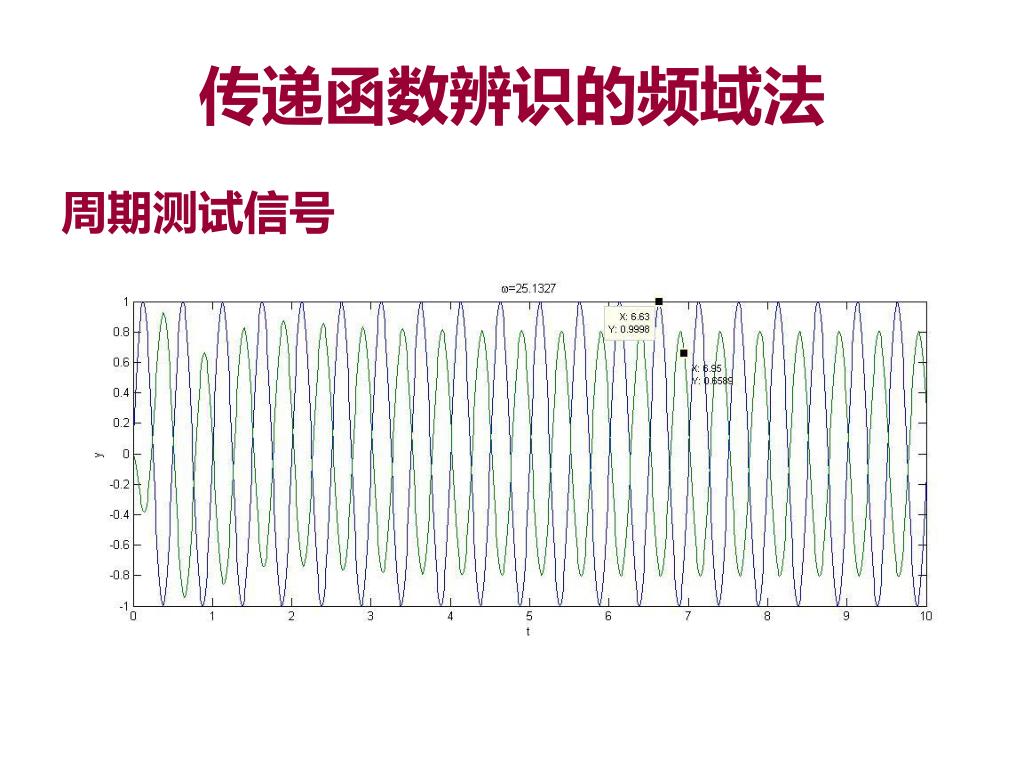

8. 传递函数辨识的频域法 周期测试信号

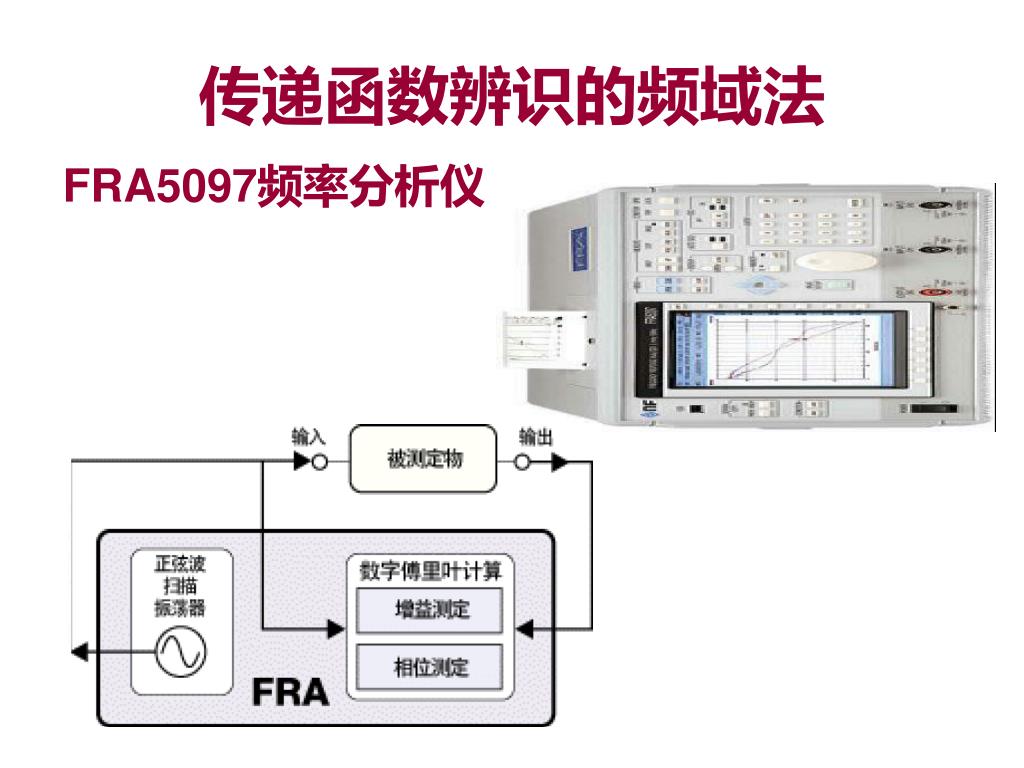

9. 传递函数辨识的频域法 FRA5097频率分析仪

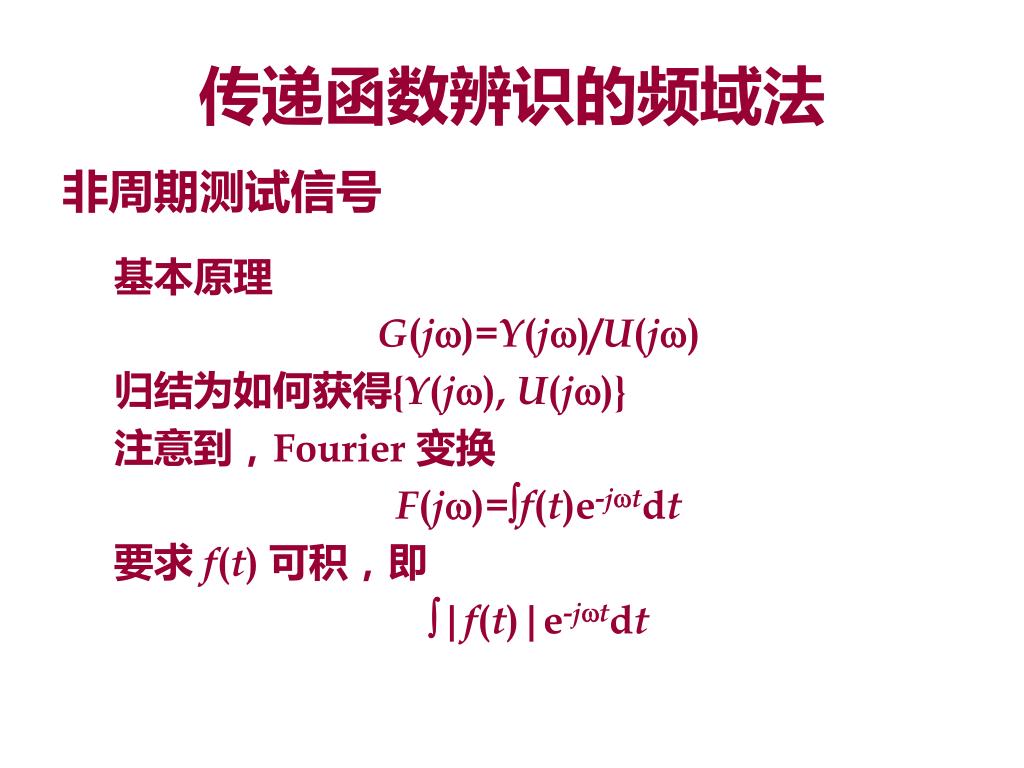

10. 传递函数辨识的频域法 非周期测试信号 基本原理 G(j)=Y(j)/U(j) 归结为如何获得{Y(j), U(j)} 注意到，Fourier 变换 F(j)=f(t)e-jtdt 要求 f(t) 可积，即 |f(t)|e-jtdt

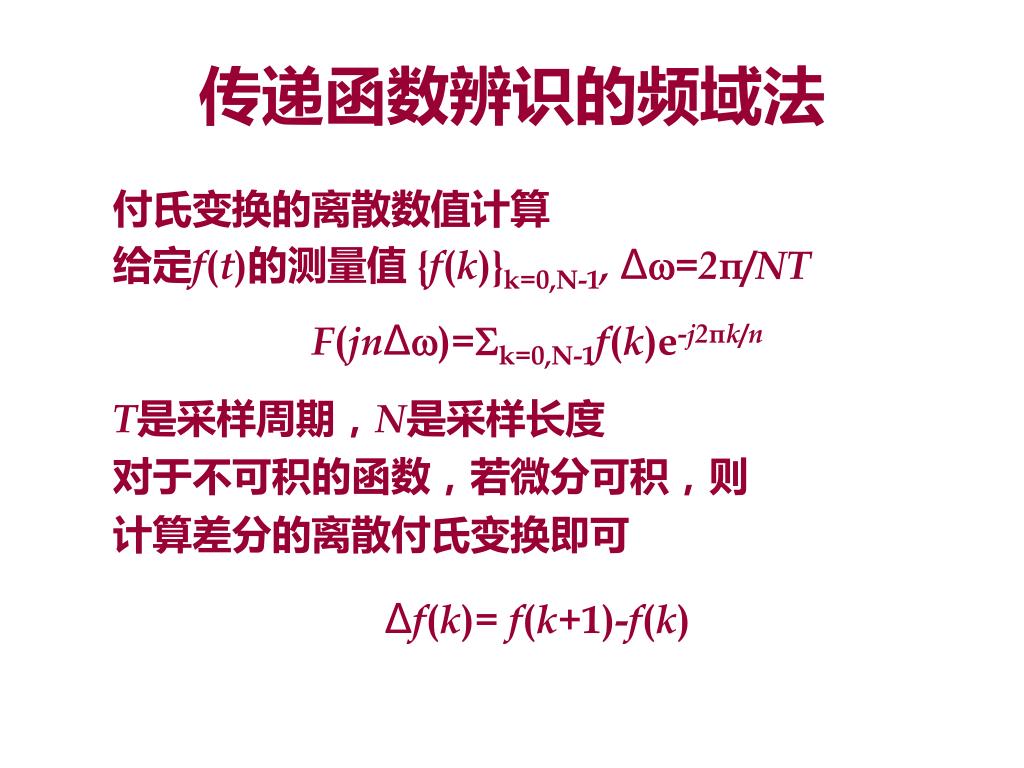

11. 传递函数辨识的频域法 付氏变换的离散数值计算 给定f(t)的测量值 {f(k)}k=0,N-1, ∆=2π/NT F(jn∆)=k=0,N-1f(k)e-j2πk/n T是采样周期，N是采样长度 对于不可积的函数，若微分可积，则 计算差分的离散付氏变换即可 ∆f(k)= f(k+1)-f(k)

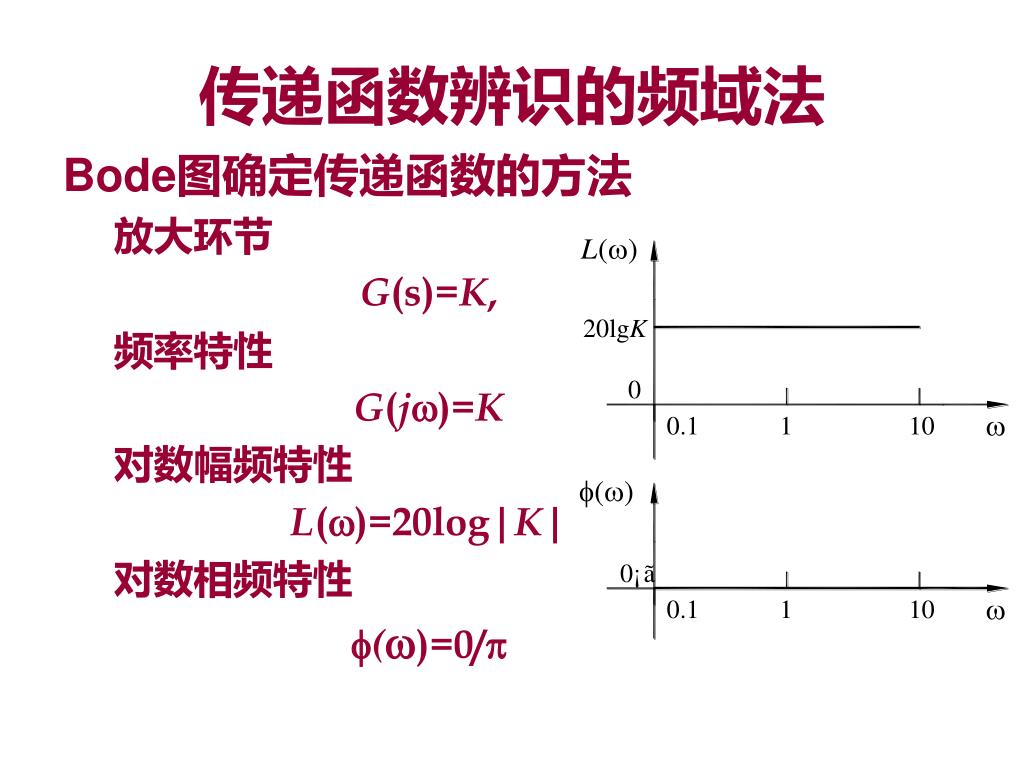

12. 传递函数辨识的频域法 Bode图确定传递函数的方法 放大环节 G(s)=K, 频率特性 G(j)=K 对数幅频特性 L()=20log|K| 对数相频特性 ()=0/

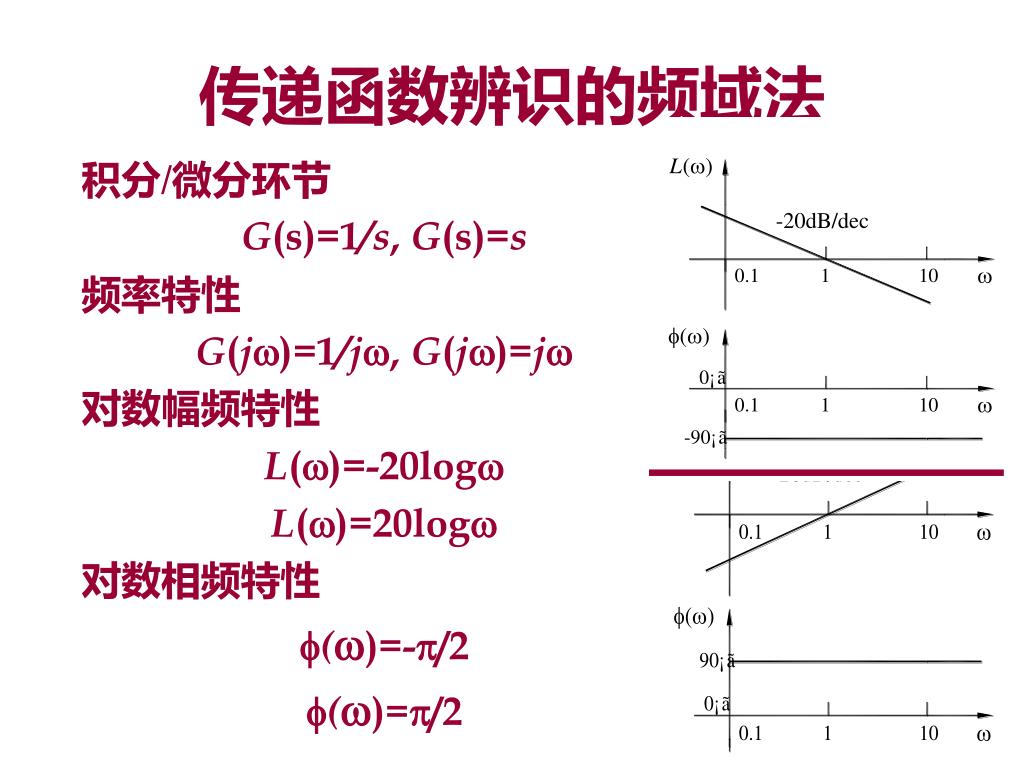

13. 传递函数辨识的频域法 积分/微分环节 G(s)=1/s, G(s)=s 频率特性 G(j)=1/j, G(j)=j 对数幅频特性 L()=-20log L()=20log 对数相频特性 ()=-/2 ()=/2

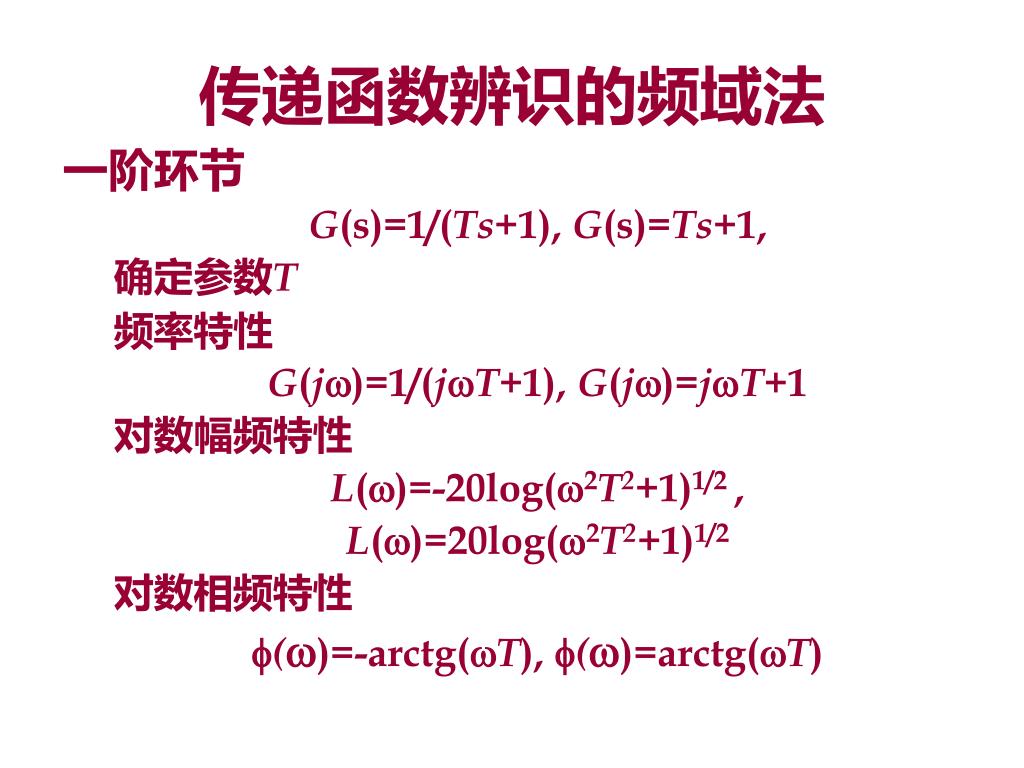

14. 传递函数辨识的频域法 一阶环节 G(s)=1/(Ts+1), G(s)=Ts+1, 确定参数T 频率特性 G(j)=1/(jT+1), G(j)=jT+1 对数幅频特性 L()=-20log(2T2+1)1/2 , L()=20log(2T2+1)1/2 对数相频特性 ()=-arctg(T), ()=arctg(T)

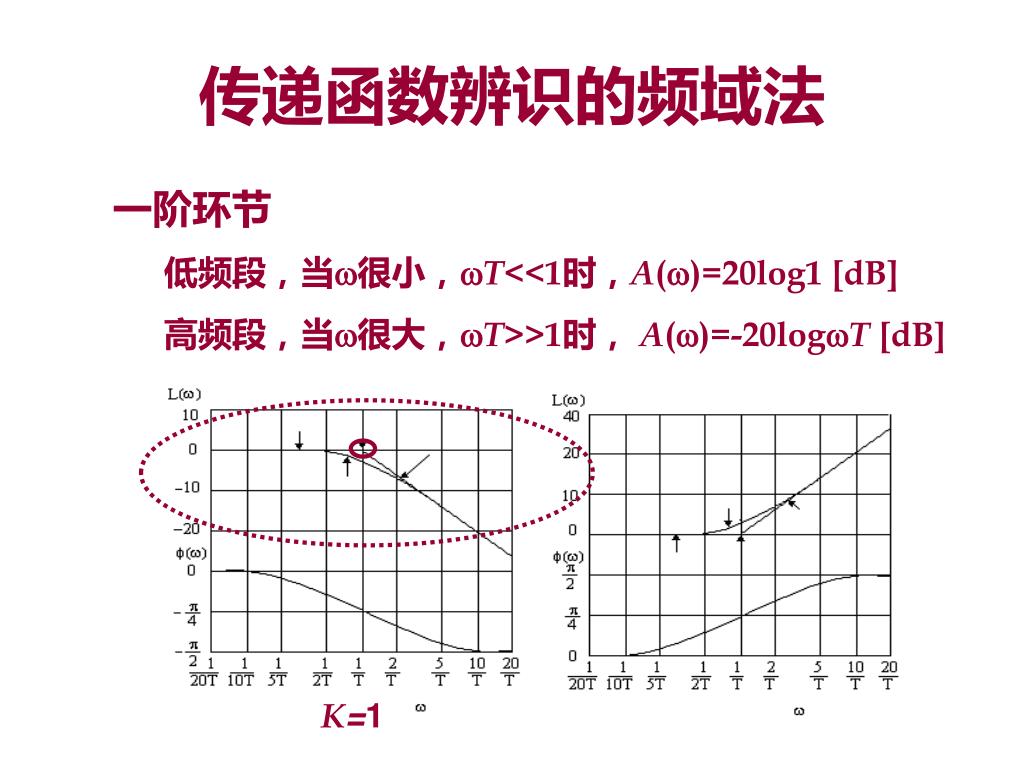

15. 传递函数辨识的频域法 一阶环节 低频段，当很小，T<<1时，A()=20log1 [dB] 高频段，当很大，T>>1时， A()=-20logT [dB] K=1

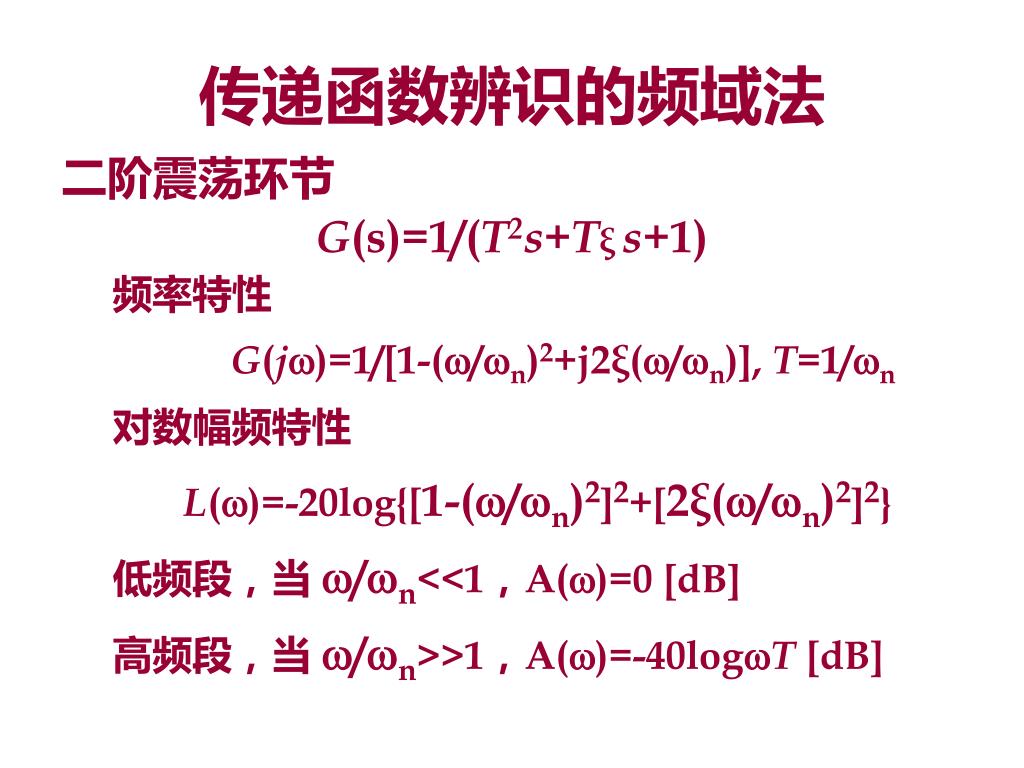

16. 传递函数辨识的频域法 二阶震荡环节 G(s)=1/(T2s+Tξs+1) 频率特性 G(j)=1/[1-(/n)2+j2ξ(/n)], T=1/n 对数幅频特性 L()=-20log{[1-(/n)2]2+[2ξ(/n)2]2} 低频段，当 /n<<1，A()=0 [dB] 高频段，当 /n>>1，A()=-40logT [dB]

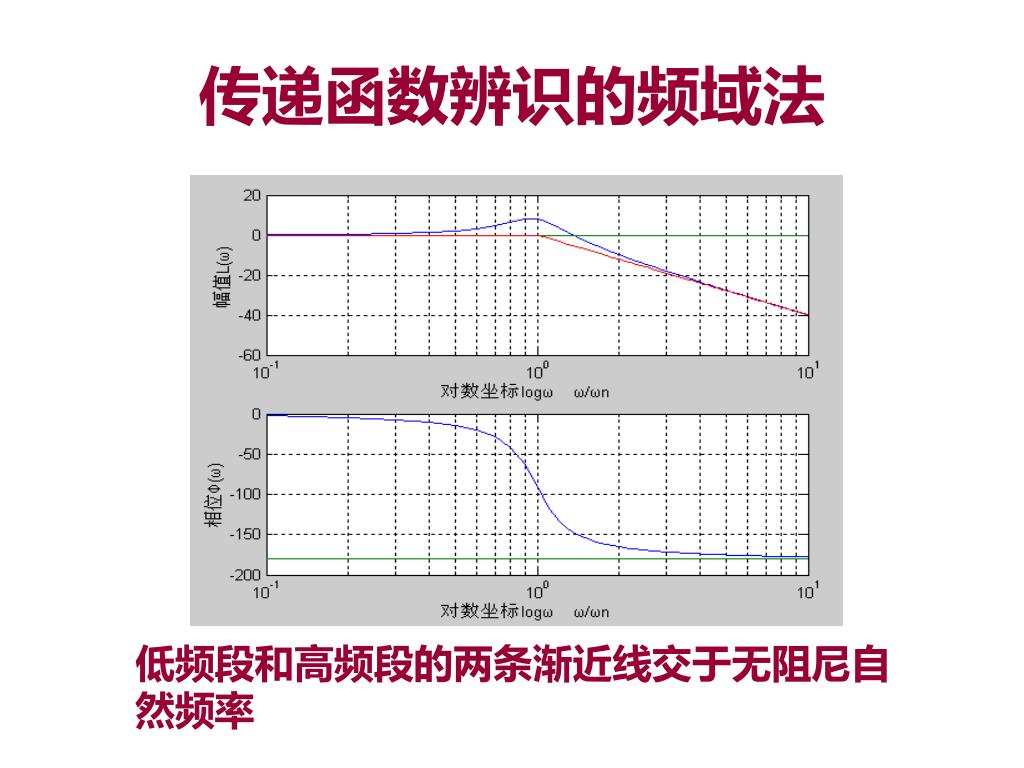

17. 传递函数辨识的频域法 低频段和高频段的两条渐近线交于无阻尼自然频率

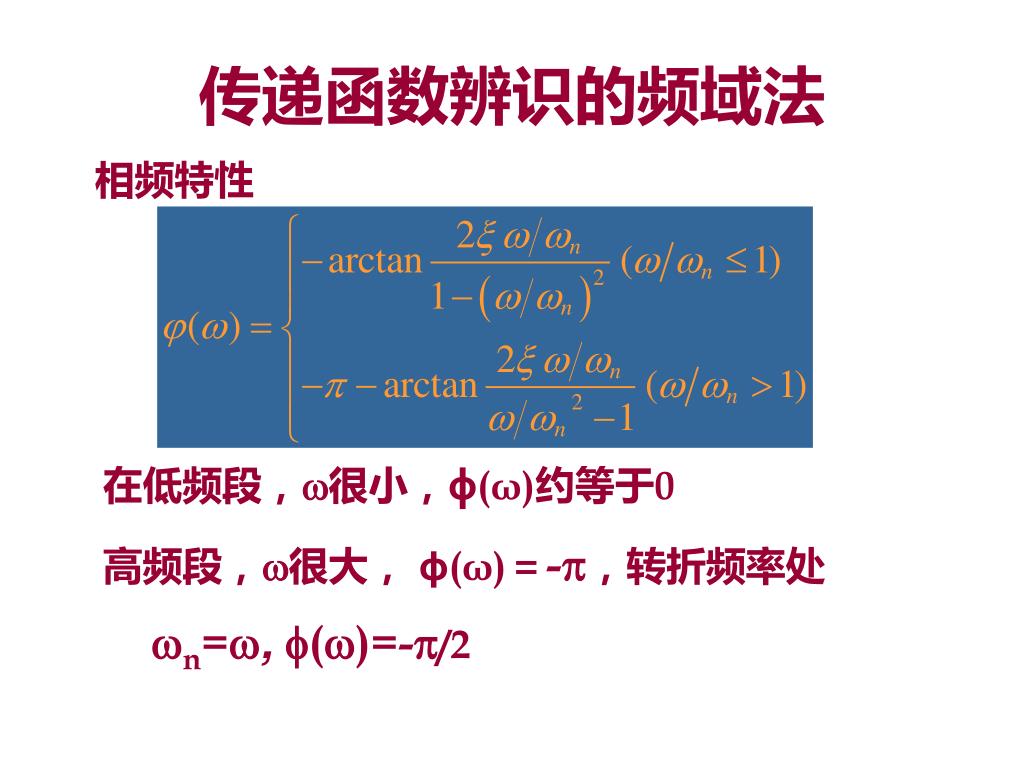

18. 传递函数辨识的频域法 相频特性 在低频段，很小，ϕ(ω)约等于0 高频段，很大， ϕ(ω)＝-，转折频率处 n=, ()=-/2

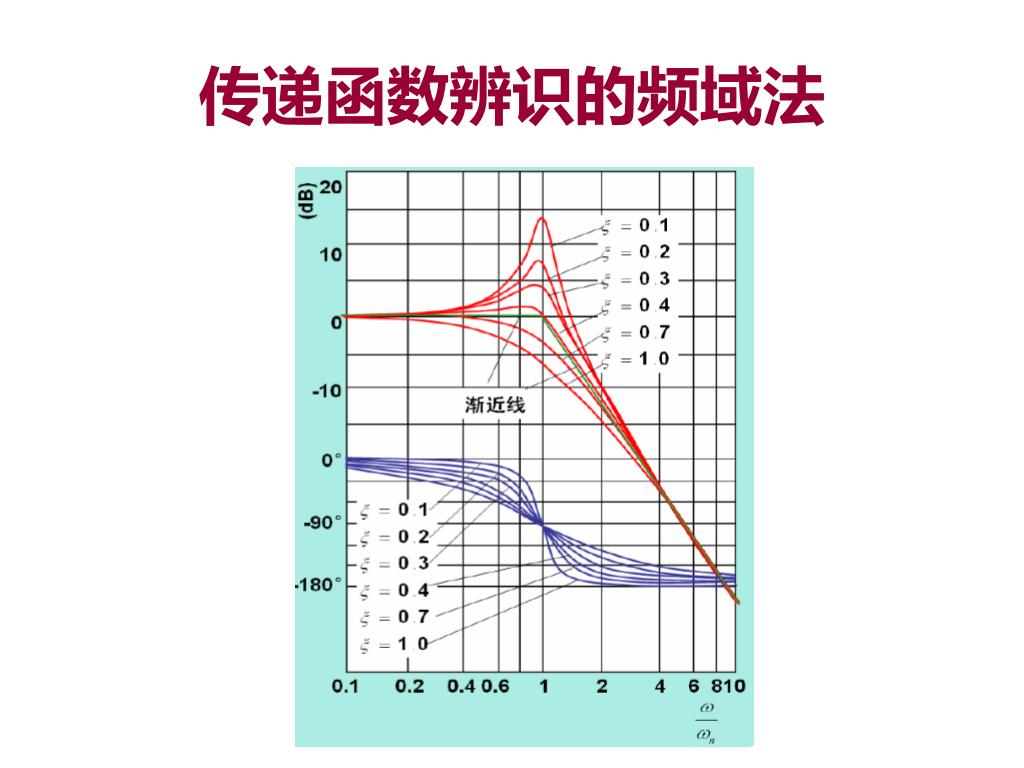

19. 传递函数辨识的频域法

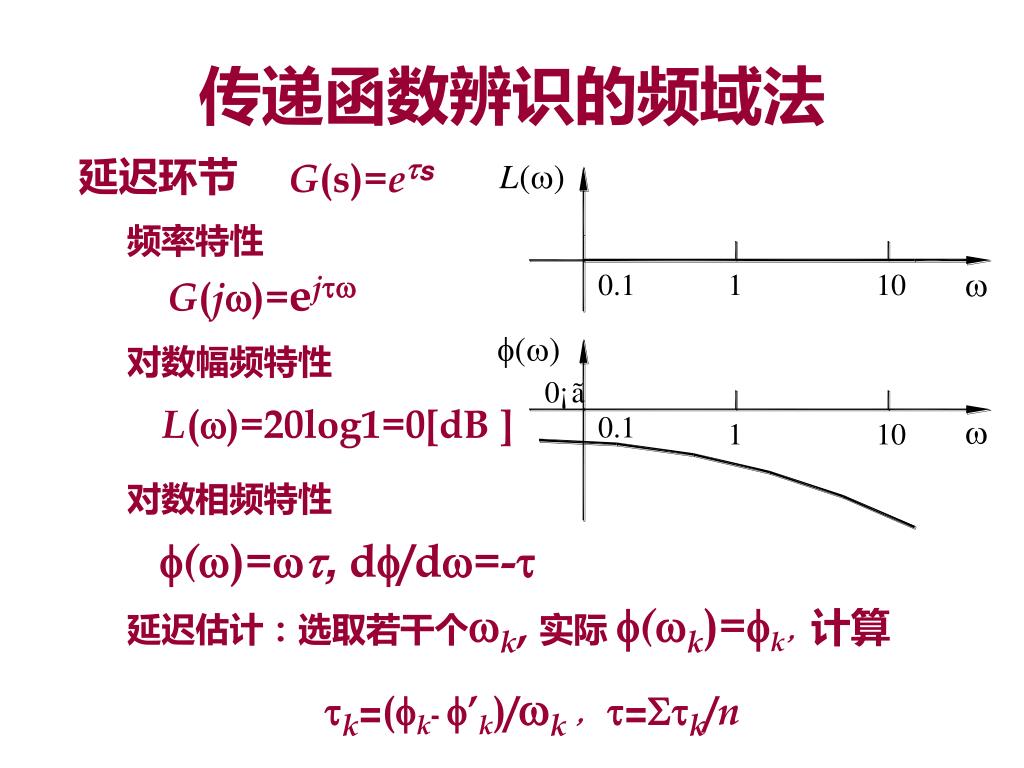

20. 传递函数辨识的频域法 延迟环节 G(s)=es 频率特性 G(j)=ej 对数幅频特性 • L()=20log1=0[dB ] 对数相频特性 ()=, d/d=- 延迟估计：选取若干个k, 实际 (k)=k，计算 k=(k- ’k)/k ， =k/n

21. 传递函数辨识的频域法 实例 特征匹配的原则 增益 K=10, ω=1处特征 微分环节，斜率-20[dB] 一阶微分环节，递减 一阶积分环节，递增 二阶震荡环节，增减 T=1，0.5，0.125 ω=10， ∆=-115度 ω=20， ∆=-240度 =2/30≈0.2

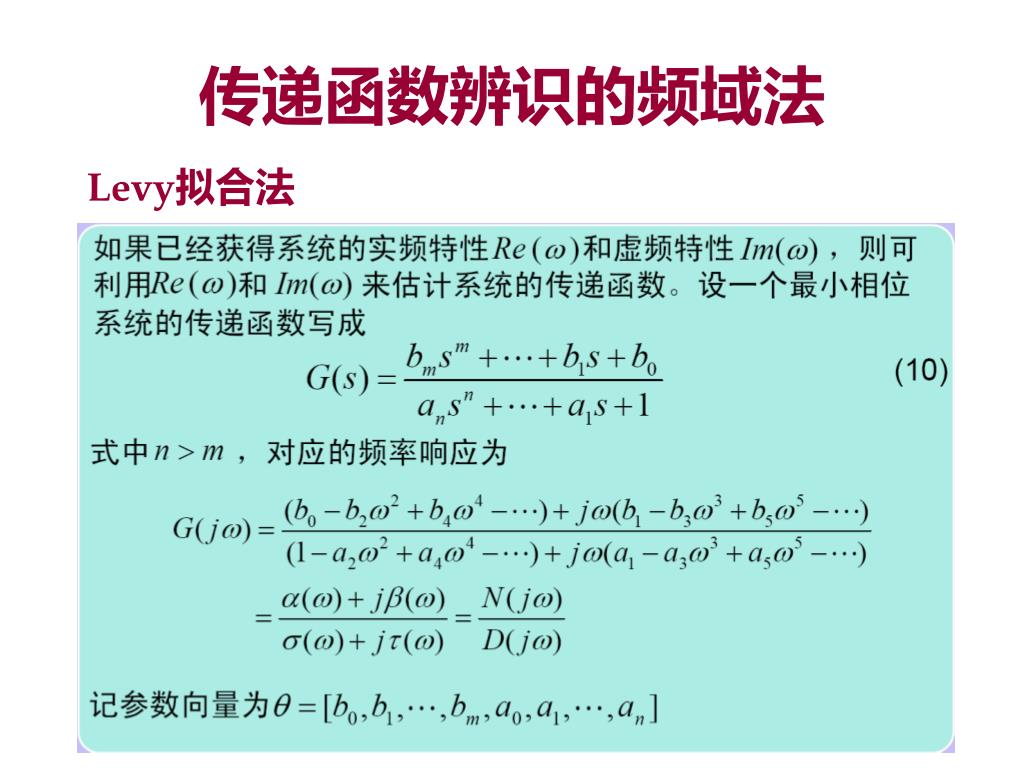

22. 传递函数辨识的频域法 Levy拟合法

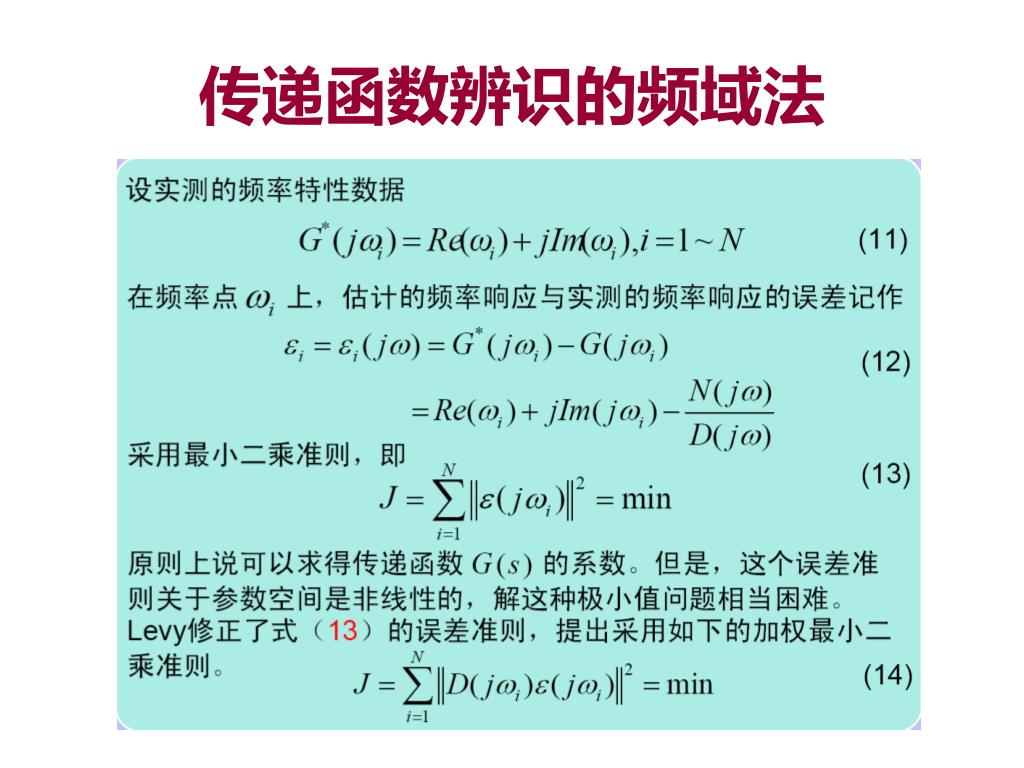

23. 传递函数辨识的频域法

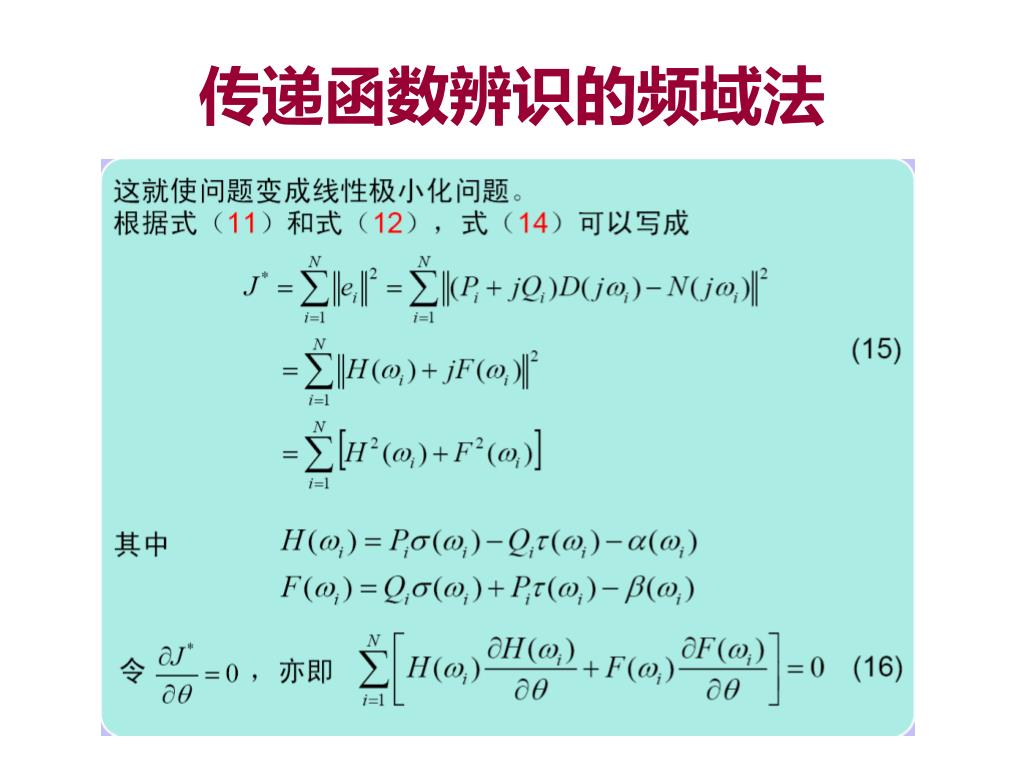

24. 传递函数辨识的频域法

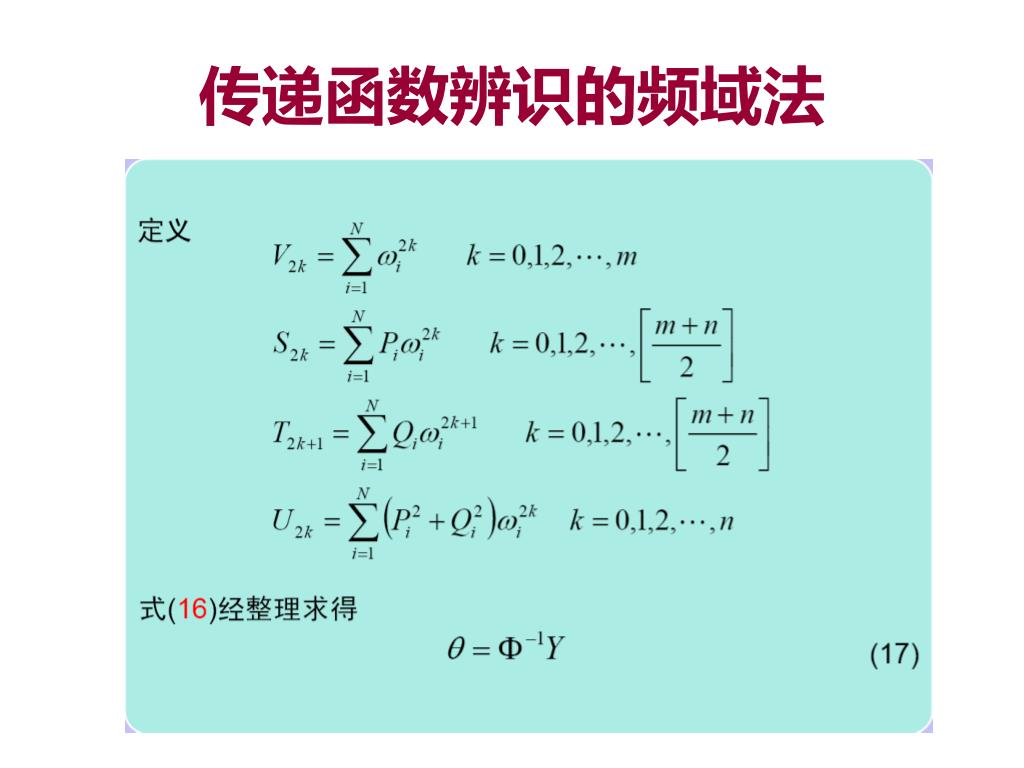

25. 传递函数辨识的频域法

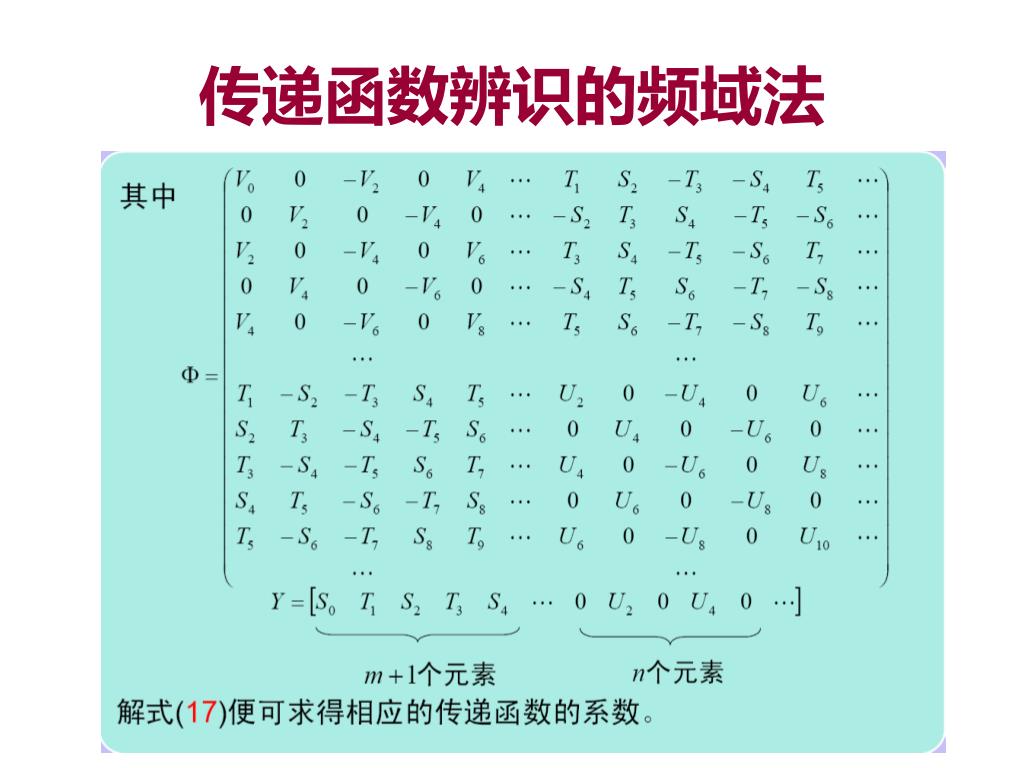

26. 传递函数辨识的频域法

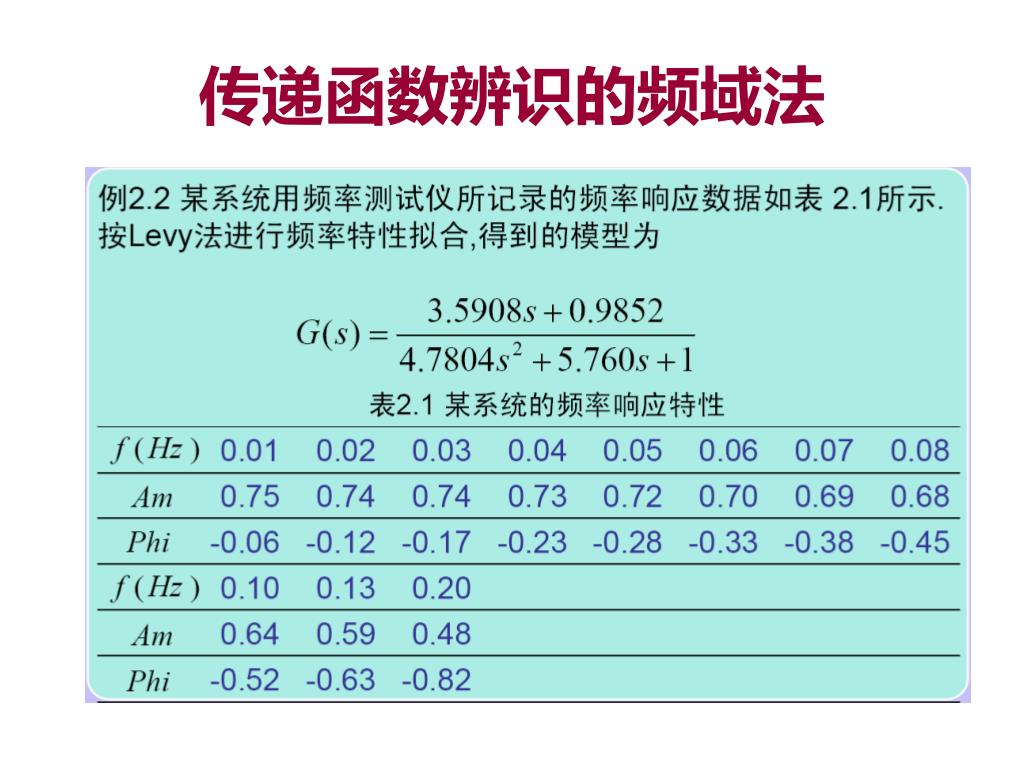

27. 传递函数辨识的频域法

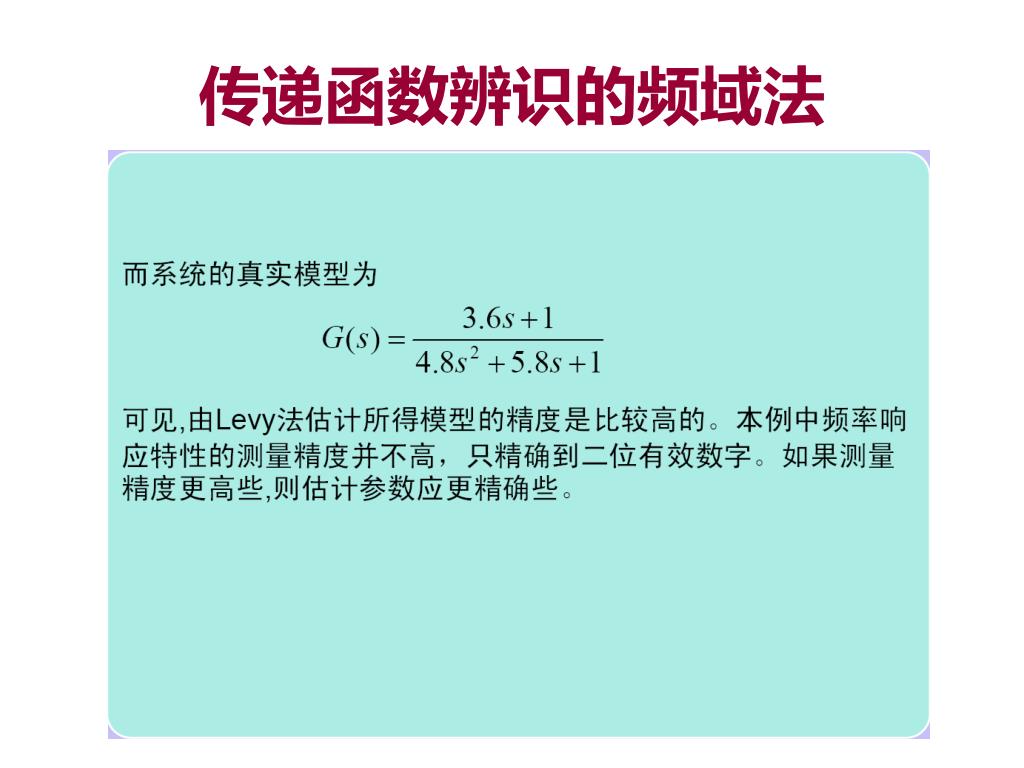

28. 传递函数辨识的频域法
